Producttype	Gecombineerde koelkast-vriezer met NoFrost-systeem
Merk en model	BOSCH KGN49XI40
Voeding	220-240 V, 50 Hz, beschermingsklasse I, zekering 10-16 A
Klimaatklassen	SN (10 °C tot 32 °C), N (16 °C tot 32 °C), ST (16 °C tot 38 °C), T (16 °C tot 43 °C)
Koelmiddel	R600a (milieuvriendelijk, brandbaar)
Aanbevolen koelkasttemperatuur	+4 °C
Aanbevolen vriezertemperatuur	-18 °C
Koelkast temperatuurbereik	+2 °C tot +8 °C
Vriezer temperatuurbereik	-16 °C tot -24 °C
Speciale functies	Superkoelen, supersnelvriezen, Eco-modus, toetsenvergrendeling, deur- en temperatuuralarm
Ontdooisysteem	Automatisch NoFrost (ijsvrije vriezer)
Verlichting	LED (reparatie alleen door service)
Maximale vriescapaciteit	Aangegeven op het typeplaatje (afhankelijk van model)
OK-sticker	Hiermee kunt u de veiligheidstemperatuur van +4 °C in de koelkast controleren

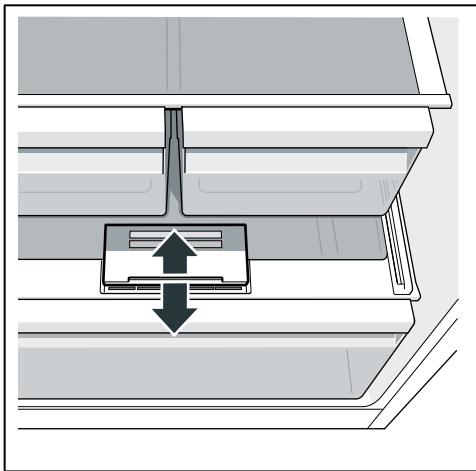

Groentelade	Met vochtigheidsregelaar (instelbaar)
Koel compartiment	Ideaal voor vis, vlees, vleeswaren (temperatuur lager dan 0 °C mogelijk)

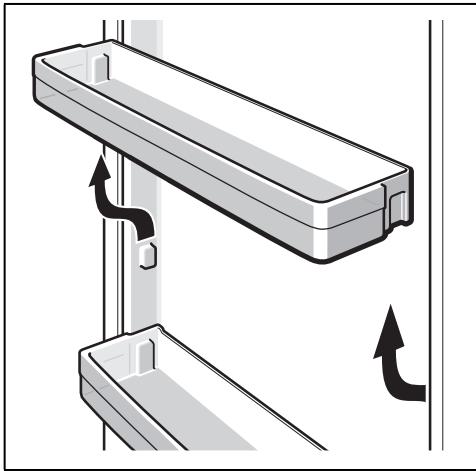

Vario-opbergruimte in de deur	Verplaatsbaar om grote flessen te plaatsen
Reiniging	Lauwwarm water en neutraal afwasmiddel, geen stoomreiniger of schurende sponzen gebruiken
Beschikbaarheid van reserveonderdelen	Minstens 10 jaar na het op de markt brengen
Zelfdiagnose	Ingebouwd programma (toets « - » 3-5 s na inschakeling)

Veelgestelde vragen - KGN49XI40 BOSCH

Hoe stel ik de temperatuur van de koelkast in?

Druk op de selectietoets van het koelkastcompartiment (1) en gebruik vervolgens de toetsen + of - (5) om te kiezen tussen +2 °C en +8 °C. De aanbevolen temperatuur is +4 °C.

Wat moet ik doen als het alarm afgaat?

Het alarm kan een deuralarm zijn (het apparaat blijft te lang open) of een temperatuuralarm (te hoge temperatuur in de vriezer). Druk op de toets 'alarm off' (4) om het uit te schakelen. Controleer de oorzaak en sluit de deur of stel de temperatuur in.

Hoe activeer ik supersnelvriezen?

Selecteer het vriezercompartiment met toets (2) en druk vervolgens meerdere keren op + (5) totdat het display 'super' oplicht. Activeer het 24 uur voordat u grote hoeveelheden vers voedsel invriest.

Het apparaat koelt niet, maar het display is aan. Wat moet ik doen?

Het apparaat staat mogelijk in de 'Expositie'-modus. Houd de alarmtoets (4) 10 seconden ingedrukt tot een geluidssignaal. Controleer vervolgens of de koeling weer begint.

Hoe reinig ik de binnenkant van de koelkast?

Koppel het apparaat los. Gebruik een zachte doek, lauwwarm water en neutraal afwasmiddel. Gebruik geen stoomreiniger of schurende sponzen. Reinig ook de deurrubbers met helder water en droog ze af.

Wat betekent de 'OK'-sticker?

De 'OK'-sticker maakt het mogelijk om te controleren of de veiligheidstemperatuur van +4 °C in de koelkast wordt bereikt. Als het niet 'OK' aangeeft, verlaag dan geleidelijk de temperatuur totdat het dit doet.

Hoe lang duurt het om de ingestelde temperatuur te bereiken na inbedrijfstelling?

Het apparaat kan enkele uren, tot wel 12 uur nodig hebben. Plaats gedurende deze tijd geen levensmiddelen erin. De vooringestelde temperaturen worden na enkele uren bereikt.

Hoe ontdooi ik diepvriesproducten?

U kunt ontdooien op kamertemperatuur, in de koelkast, in de oven of in de magnetron. Vries gedeeltelijk ontdooide levensmiddelen nooit opnieuw in zonder ze eerst te koken.

Waarom zijn de zijwanden van het apparaat warm?

Dat is normaal. De leidingen van het koelcircuit bevinden zich in de wanden en worden warm tijdens het gebruik. Dit beschadigt het naastgelegen meubilair niet.

Wat moet ik doen als de LED-verlichting niet meer werkt?

De LED-verlichting kan alleen worden gerepareerd door de klantenservice of een erkende specialist. Neem contact op met de klantenservice. Als de verlichting na 10 minuten uitgaat, is dat normaal: sluit en open de deur opnieuw.

GEBRUIKSAANWIJZING KGN49XI40 BOSCH

Veiligheidsbepalingen en waarschuwingen 91

Aanwijzingen over de afvoer 94

Omvang van de levering 95

Dejuisteplaats 95

Let op de omgevingstemperatuuren en de beluchting 95

Apparaat aansluiten 96

Kennismaking met het apparaat .... 97

Apparaat inschakelen 98

Instellen van de temperatuur 98

Speciale functies 99

Alarm function 99

Netto-inhoud 100

De koelruimte 100

Superkoelen 101

Diepvriesruimte 102

Invriescapaciteit 102

Invriezen en opslaan 102

Verse levensmiddelen invriezen .... 103

Supervriezen 104

Ontdooien van diepvrieswaren 105

Uitvoering 105

Sticker "OK" 106

Apparaat uitschakelen en buiten werkig stellen 106

Ontdooien 106

Schoonmaken van het apparaat ... 106

Verlichting (LED) 107

Energie bespare 107

Bedrijfsgeluiden 108

Kleine storingen zelf verhelpen .... 109

Zelftest apparatus 111

Servicedienst, product-/ fabricagenummer en technische gegevens 111

Veiligheidsbepalingen en waarschuwingen

Voordat u het apparaat in gebruik neemt

Lees de gebruiksaanwijzing en het installmentievoorschrift nauwkeurig door. U vindtkaarin belangrijke informatatie over plaatsing, gebruik en onderhoud van het apparaat.

De fabrikant aanvaardt geen
aansprakelijkheid als
de aanwijzingen
en waarschuwingen
in de gebruiksaanwijzing Niet
in acht worden genomen.
Bewaar de gebruiksaanwijzing
en het montagevoorschrift voor
later gebruik of voor een
eventuele latere bezitter.

Door de leidingen van het

koelcircuit stroomt eenkleine hoeveelheid milieuuvriendelijk, maarbrandhaar koelmiddel (R600a).Dit is Niet schadelijk voor de ozonlaag en verhoogt het broeikaseffect Niet. Vrijkomend koelmiddel kan echter oogletsel veroorzaken of vlam vatten.

Bij beschadiging

• Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat honden;
  Ruimte gedurende een paar minuten goed luchten;
  Apparaat uitschakelen en de stekkeruit het stopcontact trekken;
• Contact opnemen met de Servicedienst.

Hoe meer koelmiddel het apparaat bevat,des te groter moet de ruimte zich waarin het apparaat worden opgesteld. In een tekleine ruimte kan bij eenlek een ontvlambaar mengsel van gas en lucht ontstaan.

Per 8 g koelmiddel要去 het vertrek minstens 1m^3 moot�<|im_start|>assistant De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.

Bij het opstellen van het apparaat erop letten dat het aansluitsnoer nicht worden afgeklemd of beschadigd.

nl

Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, de serviceddienst of een andere gekwalificeerde persoon. Onvakkundige installmente en reparations hunnen groot gevaar opleveren voor de gebruiker van het apparaat.

Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant, de klantenservice of een andere gekwalificeerde persoon.

Er mogen alleen originele onderdelen van de fabrikant gebruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan de veiligheidseisen voldoen.

Gebruik geen meervoudige stopcontacten, verlengsnoeren of adapters.

Brandgevaar

Draagbare meervoudige

stopcontacten of draagbare netvoedingen kuren oververhit raken en tot brand leiden. Plaats geen draagbare meervoudige stopcontacten of draagbare netvoedingen anschter het apparaat.

Bij het gebruik

Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsbereiders etc.). Explosiegevaar!
- Ontdooi of reinig het apparaat nooit met een stoomreiniger! De hete stoom kan in de elektrische onderdelen terechtkomen en kortsluiting veroorzaken. Gevaar voor elektrische schokken!
- Afgezien van de aanbevelingen van de fabrikant geen aanvullende maatregelen nemen om het ontdooien te versnellen. Explosiegevaar!
Gebruik geen suntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. U kunt hierdoor de koelleidingen beschadigen.Koelmiddel dat maar buiten spuit kan vlam vatten of tot oogletsel leiden.
- Geen producten met brandbare vrijfussen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan. Explosiegevaar!

• Plint, uittrekbare manden of laden, deuren etc. nicht als opstapje gebruiken of om opte leunen.
• Om te ontdooien of schoon te make: stekker uit het stopcontact trekken of de zekering uitschakelen. Altijd aan de stekker trekken, nooit aan de aansluitkabel.
• Dranken met een hoog alcoholpercentage alsijd goed afgesloten en staand bewaren.
• Geen olie of vet gebruiken op kunststof onderdelen en deurafdichtingen. Deze künnen hierdoor pereus worden.
  De be- en ontluchtingsopeningen van het apparaat nooit afdekken of dichtmaken.
  Vermijd langdurig contact van uw handen met de diepvrieswaren, ijs of de verdamperbuizen enz. Kans op vrieswonden!
  Diepvrieswaren nadat u dezeuit de diepvriesruimte hebgethaald, nooit onmiddelijk inde mond nemen.
  Kans op vrieswonden!

Vermijden van risico's voor kinderen en kwetsbare personen:

Kwetsbaar zijn kinderen/ personen met lichamelijke, geestelijkke of zintuigelijkbeperkingen, evenals personen die onvoldoende kennis hebben over de veilige bediening van het apparatus.

Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de gezaren worden.

Een voor de veriligheid verantwoordelijkke persoon moet toezicht houden op kinderen en kwetsbare Personen bij het apparaat of hen instruieren.

Alleen kinderen vanaf 8aar het apparaat lately gebruiken. Bij reiniging en onderhoud toezicht houden op kinderen. Laat kinderen nooit met het apparaat spelen.

Flessen en blinkjes met vloeistoffen - vooral koolzuurhoudende dranken - Niet in de diepvriesruimte opslaan.Dergelijkke flessen en blinkjes konnen barsten!

Kinderen in het huishouden

Verpakkingsmaterial en onderdelen ervan zich geen spelelgoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozens en folie!
Het apparaat is geen spelelgoed voor kinderen!
Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!

Algemene bepalingen

Het apparatus is geschikt

voor het koelen en invriezen van levensmiddelen,

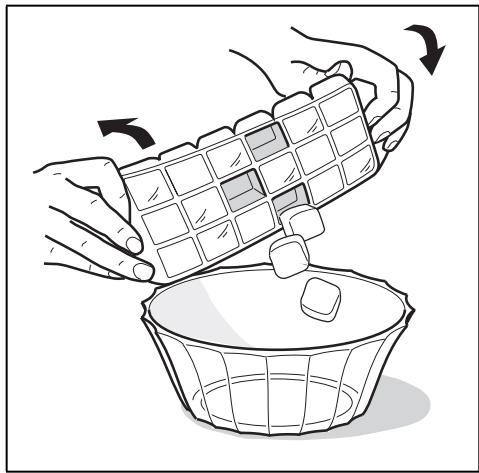

voor het bereiden van ijs.

Dit apparaat is bestemd voor privilegedebruik in het huishouden en de huiselijke omgeving.

Het koelcircuit is op dichtheid gecontroleerd.

Dit apparaat voldoet aan de geldende veiligheidsbepalingen voor elektrische apparatuur en het is radio-ontstoord.

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Aanwijzingen over de afvoer

Afvoeren van de verpakking van uw(AP)appeaat

De verpakking beschermt uw apparaat gegen transportschade. De gebruikte materialen zijn onschadelijk voor het milieu en kunnen opnieuw worden gebruikt. Help waarom mee en zorg dat de verpakking milieuvriendelijk worden afgevoerd.

U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmaterial van het neue apparaat kunt (laten) afvoeren voor een milieuvriendelijkke verworking.

Afvoeren van uw oude apparaat

Oude apparaten zichen geen waardeloos afval! Door een milieuvriendelijkke afvoer können waardevolle grondstoffen worden teruggewonnen.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Waarschuwing

Bij afgedankte apparaten

1. Stekkeruit het stopcontact trekken.
2. Aansluitkabel doorknippen en samen met de stekker verwijderen.
3. Legplateaus en voorraadvakken nicht eruit halen om het kinderen moeilijk te maken erin te klimmen!
4. Laat kinderen nicht met het afgedankte apparaat spelen. Verstikkingsgevaar!

Koelapparaten bevatten koelmiddelen in de isolatie gas. Die zorgvuldig要去en worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijk fevoer mogen de leidingen van het koelcircuit tot het moment van transport nicht beschadigd worden.

Omvang van de levering

Controller na het uitpakken alle onderdelen op eventuele transportschade.

Voor klachten Aunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij once klantenservice.

De levering bestaat uit de volgende onderdelen:

Vrijstaand apparatus
Uitrusting (modelafhankelijk)
Zakje met montagematerialial
Gebruiksaanwijzing
Montagevoorschrift
Klantenserviceboekje
Garantiebijlage
Informatie over energieverbruik en geluiden

De juiste plaats

Elke droge, goed te ventileren ruimte is geschikt. Het apparaat Niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmte bron plaatsen. Is plaatsing naast een warmtebron Niet te vermijden, kaak dan gebruik van een isolerende planta of neem de volgende minimumafstanden tot de warmtebron in ache:

Naast elektrische- of gasfornuizen 3 cm.
Naast een CV-installatie 30 cm.

De vloer op de plaat van opstelling mag Niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door er ie's onder te leggen.

Afstand tot de wand

Het apparaat zodanig opstellen dat de deur 90^ kan worden geopend.

Let op de omgevingstemperatuuren de beluchting

Omgevingstemperatuur

Het apparaat is voor een bepaalde klimaatklasse geconstrueerd. Afhankelijk van de klimaatklasse kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden.

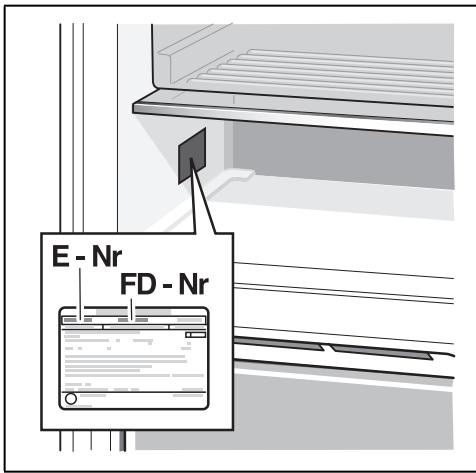

De klimaatklasse staat op het typeplaatje, afb. 12.

Klimaatklasse	Toelaatbare omgevingstemperatuur
SN	+10 °C tot 32 °C
N	+16 °C tot 32 °C
ST	+16 °C tot 38 °C
T	+16 °C tot 43 °C

Aanwijzing

Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanner een apparaat uit klimaatklasse SN worden gezruikt bij een lagere binnentemperatuur, hunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5^

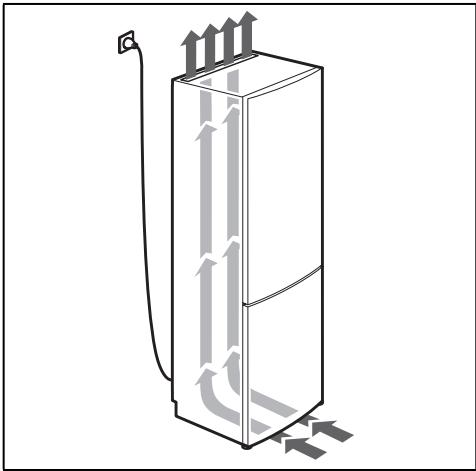

Beluchting

Afb. 3

De lucht aan dechterwand en aan de zijwanden van het apparaat worden verwamd. De verwarmde lucht要去 ongehinder afgevoerd hunnen worden. Anders要去 de koelmachine meer presteren waardoor het energieverbruik toeneemt.

De be en ontluchtingsopeningen mogen dan ook nooit worden afgedekt!

Apparaat aansluiten

Na hetplaatsen van het apparaat要去 u minimaal 1aar wachten voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsysteme terecht komt.

Vór het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat").

Elektrische aansluiting

Het stopcontact moet zich in de buurt van het apparatusaat bevinden en ook na het opstellen van het apparatusaat goed bereikbaar�.

Waarschuwing

Gevaar voor een elektrische schok!
Gebruik, indien het aansluitsnoor nicht lang genoeg is, in geen geval meervoudige stopcontacten of verlengsnoeren. Neem inplaats waarvan contact op met de klantenservice voor alternatieve oplossingen.

Het apparaat voldoet aan beschemklasse I. Sluit het apparaat aan op een volgens de voorschriften geinstalleerd 220-240 V/50 Hz wisselstroomstopcontact met aardleiding. Het stopcontact要去en beveiligd met een zekering van 10 A tot 16 A.

Controleer bij apparaten die in nicht Europese landen worden gebruikt of de aansluitspanning en de stroomsoort overeenkomen met de waarden van uw elektriciteitsnet. U vindt deze gegevens op het typeplaatje, afb. 12.

Waarschuwing

Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers.

Voor once apparaten können netvoedingsinverters en sinusinverters worden gezruikt. Netvoedingsinverters worden gezruikt bij fotovoltaische installations die rechtstreeks+zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geen rechtstreekse aansluiting op het openbare elektriciteitsnet hebben,要去en sinusinverter worden gezruikt.

Kennismaking met het apparaat

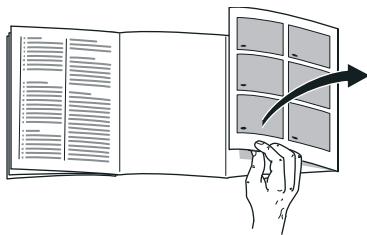

De LaTeX bladzijde met de afbeeldingen uiktlappen. Deze gebruiksaanwijzing is op meer dan een type van toepassing.

De uitrusting van de modellen kan variieren.

Kleine afwijkingen in de afbeeldingen zich mogelijk.

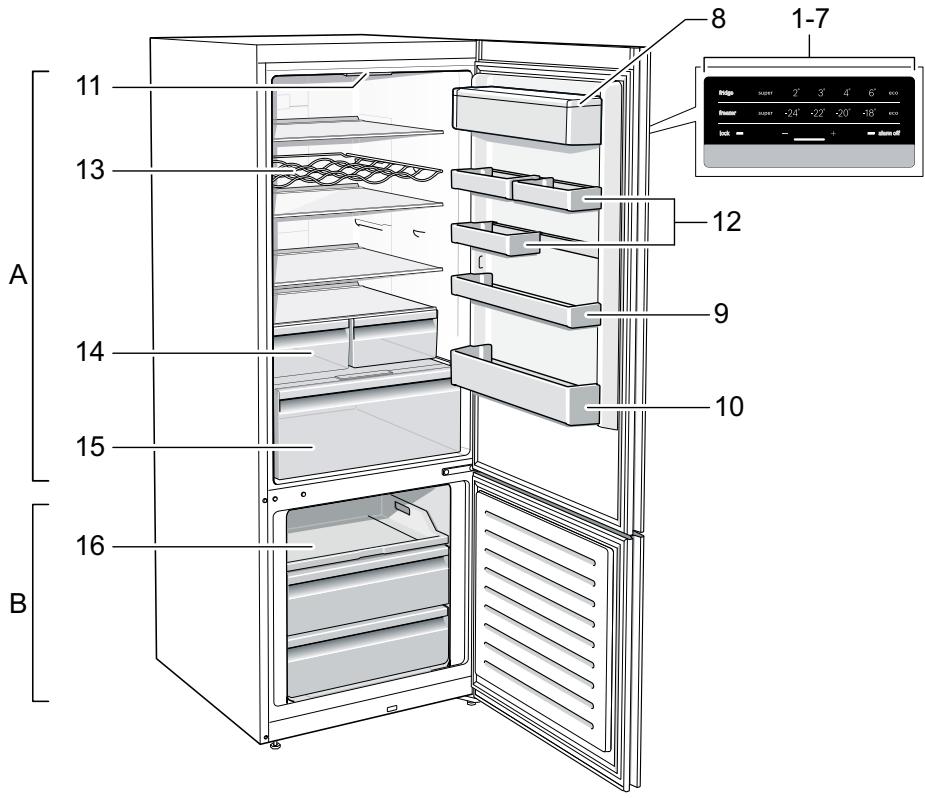

Afb. 1

*Niet bij alle modellen.

A Koelruimte
B Diepvriesruimte
1-7 Bedieningselementen
8 Boter en kaasvak
9 Voorraadvak voorkleine flesjes
10 Vak voor groe flessen
11 Verlichting

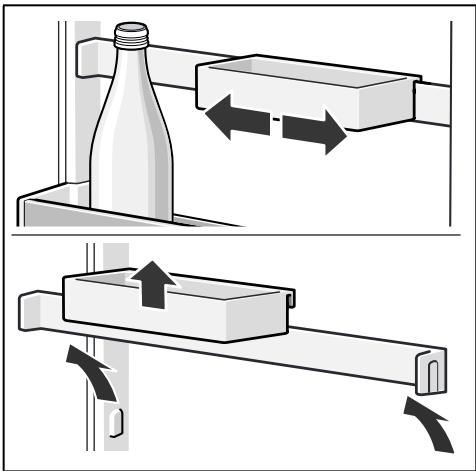

12 Vario-deurplateau
13* Flessenrek
14 Verskoelvak
15 Groentelade met vochtigheidsregelaar
16 Diepvrieslade

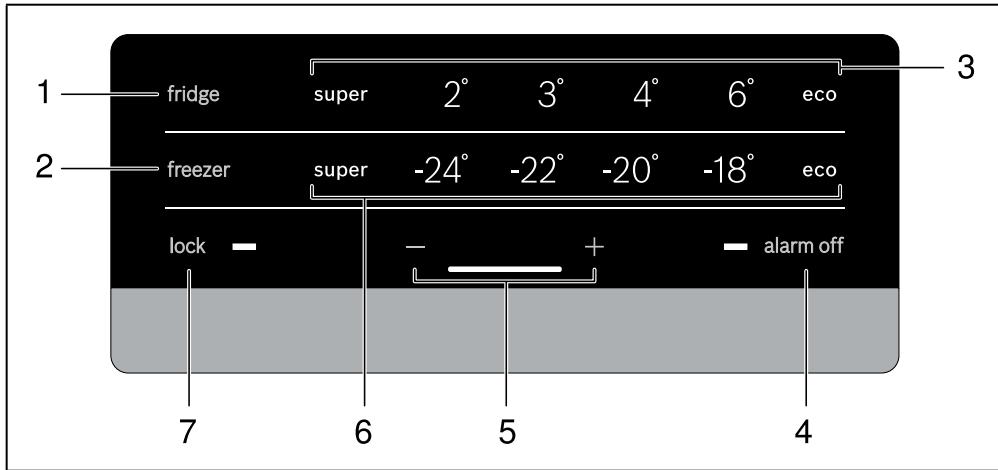

Bedieningselementen

Afb. 2

1 Keuzetoets Koelruimte

Op de keuzetoets drukken om instellingen voor de koelruimte te kunnen make.

2 Keuzetoets Diepvriesruimte

Op de keuzetoets drukken om instelleningen voor de diepvriesruimte te kunnen make.

3 Temperatuurindicatie koelruimte De cijfers komen overeen met de ingestelde temperaturen in de koelruimte in ^ C

4 Alarmtoets

Om het alarmsignaal UIT te schakelen (zie hoofdstuk „Alarm function").

5 Insteltoetsen

Met de toetsen ^ 一 + ^ 一 en ^ 一 - ^ 一 kurz u de temperatuur van de koelen vriesruimte instellen.

Bovendien konnen de speciale functies worden inen uitgeschakeld.

6 Temperatuurindicatie Diepvriesruimte

De cijfers komen overeen met de ingestelde temperaturen in de diepvriesruimte in ^ C

7 Functie toetsenblokkering, "lock"

Wanner deze functie is ingeschakeld, is instellen met de bedieningselementen nicht möglichk.

Apparaat inschakelen

1. Steek eerst de stekker in de aansluiting aan dechterzijde van het apparaat. Controller of de stekker goed is aangesloten.
2. Steek dan het andere uiteinde van de kabel in het stopcontact.

Het apparaat is nu ingeschakeld en er klinkt een alarmsignaal.

Om het alarmsignal uit te schakelen, drukt u de alarm off-toets in.

De individatie alarm off verdwijnt zodra het apparaat de ingestelde temperatuur heeft bereikt.

De vooraf ingestelde temperaturen worden na enkele uren bereikt. Vór die hijd geen levensmiddelen in het apparaat leggen.

De fabriek advisert de volgende temperaturen:

Diepvriesruimte: -18 °C
■ Koelruimte: +4 °C

Opmerkingen bij/voor het gebruik

Na het inschakelen kan het een aantal uren duren voordat de ingestelde temperaturen zich bereikt.
Door het volledig automatische NoFrost systeem blijft de vriesruimte ijsvrij. Ontdooien is overbodig.

Als de deur na het sluiten nicht direct\ weer geopend kan worden, dient u\ even te wachten tot de ontstane\ onderdruk is opgeheven.
De voorzijden en zijwanden van de behuizing worden deelslicht verwarmd.Dit voorkomt vorming van condenswater.

Instellen van de temperatuur

Afb. 2

Koelruimte

De temperatuur is instelbaar van +2^ tot +8^

1. Met de koelruimte-keuzetoets 1 de koelruimte kiezen.
2. Met de insteltoets voor de temperatuur 5 de gewenste koelruimtetelemperatuur instellen.

Aanwijzing

Om de gekozen temperatuur te bereiken, opent u de ventilatieopengen voor 1/3, afb. 6.

Diepvriesruimte

De temperatuur is instelbaar van -16 ^ C tot -24 ^ C .

1. Met de vriesruimte-keuzetoets 2 de vriesruimte kiezen.
2. Met de insteltoets voor de temperatuur 5 de gewenste vriesruimtemperatureuur instellen.

Speciale functies

Afb. 2

eco-functie

Met de functie „eco" schakelt u het apparaat op energiebesparend gebruik om.

1. Selecteer de koelruimte of de diepvriesruimte met behulp van de keuzetoetsen.
2. Druk meermaals op + tot de individatie "eco" brandt.

Het apparaat stelt automatisch de volgende temperaturen in:

Koelruimte: +8 °C
Diepvriesruimte: -16 °C

Functie toetsenblokkering Lock

Om de toetsenblokkering in en UIT te schakelen drukt u de toets lock 5 seconden in.

Bij ingeschakelde functie brandt de indicate tie lock.

Het bedieningspaneel is nu beeviligdtegen ongewenste bediening.

Uitzondering op de toetsblokkering:

Om de toetsblokkering uit te schakelen kan de toets lock worden ingedrukt.

Alarm function

In de volgende gevalen kan het alarm afgaan.

Deuralarm

Het deuralarm worden ingeschakeld en de indicateie Alarm 2/4 gaat branden wonneer het apparaat te lang open staat. Door de deur te sluiten worden het deuralarm uitgeschakeld.

Temperatuuralarm

Er klinkt een intervaltoon en de alarmtoets gaat branden.

Het temperatuuralarm worden
ingeschakeld als het in de
diepvriesruimte te warm is waardoor de
diepvrieswaren können ontdooien.

Zonder gevaar voor de diepvrieswaren kan het alarm automatisch inschakelen:

Bij het in gebruik nemen van het apparatusat.
Bij het inladen van grothe hoeveelheden verse levensmiddelen.

Aanwijzing

Half of geheel ontdooide diepvrieswaren nicht opniewu invriezen. Pas na het koken of braden tot een kant-en-klaargerecht konnen ze opniewu worden ingevroren.

De maximale bewaartijd nicht meer ten volle benutten.

Alarm uitschakelen

Afb. 2

De alarm-toets 4 indrukken om het alarmsignaal UIT te schakelen.

Netto-inhoud

De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Afb. 12

Vriesvermogen volledig benutten

Om de maximale hoeveelheid diepvrieswaren in te ruimen, kunden de houders worden verwijderd. De levensmiddelen kunden dan rechtstreeks op het legplateau en op de bodem van de vriesruimte worden gestapeld.

Aanwijzing

Voorkom dat de levensmiddelendechterwand raken. Anders wordtdle luchtcirculatie verminderd.

Levensmiddelen of verpakkingen können aan de hinterwand vastvriezen.

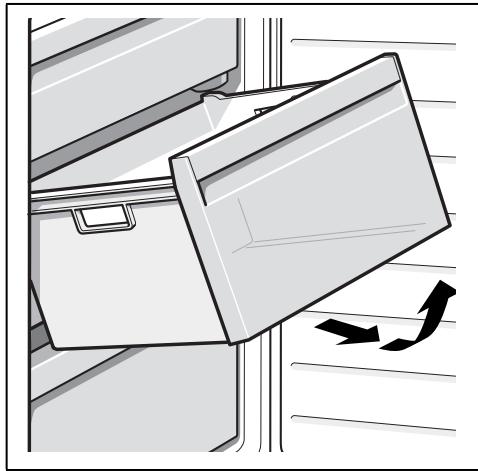

Onderdelen eruit halen

Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Afb. 10

De koelruimte

De koelruimte is een ideale plaats voor het bewaren van vlees, worst, vis, melkproducten, eieren, toebereide etenswaren en brood/banket.

In acht nemen bij het bewaren

Bewaar verse, onbeschadigde levensmiddelen. Zo blijf de kwaliteit en de versheid langer bewaard.
Bij kant-en-klaarproducten en afgevulde producten de door de fabrikant vermelde houdbaarheids- of gebruiksdatum in acht nemen.

De levensmiddlesen goed verpakt of afgedekt inruimen, om aroma, kleur en versheid te bewaren. Dit voorkomt geuroverdracht en verkleuring van de kunststof onderdelen in de koelruimte.
Warme gerechten en dranken eerst laten afkoelen en pas daarna in het apparaat zetten.

Aanwijzing

Ontluchtingsopeningen nicht blokkeren met levensmiddelen, om te voorkomen dat de luchtcirculatie worden gehinder. Levensmiddelen die direct voor de luchtopeningen worden opgeslagen,+kennen door de uitsromende koude Iucht bevriezen.

Let op de koudezones in de koelruimte

Door de luchtcirculation in de koelruimte verschillen de koudezones:

De koudste zones bevinden zich voor de ontluchtingsopeningen en in de chiller, afb. 1/14.

Aanwijzing

In de koudste zones gevoelige levensmiddelen opslaan zoals vis, worst en vlees.
De warmste zone bevindt zich helemaal bovenaan in de deur.

Aanwijzing

Bewaar in de warmste zone bijv.
harde kaas en boter. Harde kaas kan
zoijken aroma verder ontwikkelen en
de boter blijf goed smeerbaar.

Groentelade met vochtigheidsregelaar

Afb. 8

Om optimale omstandigheden te scheppen voor het bewaren van groente en fruit, kan de luchtvochtigheid in de groentelade worden ingesteld:

■ bij overwegend groente, gemengde belading of geringe belading - hoge luchtvochtigheid
■ bij overwegend fruit en hoge belading - lagere luchtvochtigheid

Aanwijzingen

Koudegevoelig fruit (bijv. ananas, bananen, papaja en citrusvruchten) en groente (bijv. aubergines, komkommers, courgettes, paprika, tomaten en aardappels) dienen voor een optimaal behoud van kwaliteit en aroma buiten de koelkast bewaard te worden op een temperatuur van circa +8^ tot +12^ .
- Afhankelijk van de soort levensmiddelen en de hoeveelheid kan zich condenswater vormen in de groentelade. Condenswater verwijderen met een droge doek en de luchtvochtigheid in de groentelade aanpassen met behulp van de vochtigheidsregelaar.

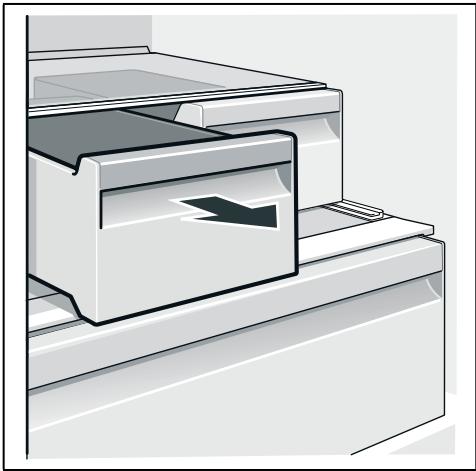

Verskoelvak

Afb. 6

In het verskoelvak heersen lagere temperaturen dan in de koelruimte. Er kuren ook temperaturen onder 0^ optreden.

Ideaal voor het bewaren van vis, vlees en worst. Niet geschikt voor salads, groente en koudegevoelige levensmiddelen.

De temperatuur van de chillers kutu varieren met behulp van de ventilatieopening. Temperatuurregelaar omhoog schuiven om de temperatuur teverlagen. Temperatuurregelaar omlaagschuiven om de temperatuur teverhogen.Afb.6

Superkoelen

Tijdens het superkoelen worden de koelruimte ca. 6 uur zo koud möglich gekoeld. Hierna worden automatisch omgeschakeld maar de vór het superkoelen ingestelde temperatuur.

Het superkoelsystem inschakelen bijv.

Vóor het inladen van grote hoeveelheden levensmiddelen.
om dranken snel te koelen.

In- en uitschakelen

Afb. 2

1. Selecteer het koelcompartment met de fridge-toets.
2. Druk de temperatuurinsteltoets 5 net zo vaak in, tot de indicatei super brandt.

U hoeft het superkoelen nicht uit te schakelen. Na 6 eer wordt automatisch omgeschakeldaar de temperatuur die eerder was ingesteld.

Diepvriesruimte

De diepvriesruimte gebruiken

hoort het opslaan van diepvriesproducten,
om ijsblokjes te make,
om levensmiddelen in te vriezen.

Aanwijzing

Let erop dat de deur van het diepvriesruimte goed gesloten is! Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vormt zich veel ijs. Bovendien: energieverspilling door te hoog stroomverbruik!

Invriescapaciteit

Gegevens over de invriescapaciteit vindt u op het typeplaatje. Afb. 12

Voorwaarden voor invriesvermogen

Supervriezen inschakelen 24 uur voordat er verse levensmiddelen worden aangebracht (zie hoofdstuk Supervriezen).
Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het onderstevak. Daar worden ze heel snel endaardoor voorzichtig ingevroren.

Invriezen en opslaan

Inkopen van diepvriesproducten

De verpakking mag nicht beschadigd zich.
Neem de houdbaarheidsdatum inRCT.
De temperatuur in de verkoop-koelkist moet -18 ^ C of kouder zich.
- De diepvriesproducten liefst in een koeltas transporteren en snel in de diepvriesruimte leggen.

Attentie bij het inruimen

Grote hoeveelheden levensmiddelen bij voorkeur invriezen in de onderste diepvrieslade. Daar worden ze heel snel en daardoor voorzichtig ingevroren.
De levensmiddelen naast elkaar in de vakken of diepvriesladen leggen.

Aanwijzing

De vers in te vriezen levensmiddelen
mogen Niet met reeds ingevroen
levensmiddelen in aanraking komen.
Zo nodig de diepgevroen
levensmiddelen in de diepvrieslades
omstapelen.
Voor een goede luchtcirculatie in het apparaat de diepvrieslade tot aan de aanslag inschuiven.

Kleinere hoeveelheden levensmiddelen invriezen

In het hoofdstuk Automatisch supervriezen leest u hoe ukleinere hoveelheden levensmiddelen op de snelste manier in kunt vriezen.

Verse levensmiddelen invriezen

Gebruikuitsluitend verse levensmiddelen.

Om de voedingswaarde, het aroma en dekleur zo goed maybe te behouden, dient groente geblancheerd te worden voordat het wordt ingevroen. Bij aubergines, paprika's, courgettes en asperges is blancheren nicht moodzakelijk.

Literatuur over invriezen en blancheren vindt u in de boekhandel.

Aanwijzing

Al ingevroren levensmiddelen mogen
niet met de nog in te vriezen
levensmiddelen in aanrakingkommen.

Geschikt om in te vriezen: Bakwaren, vis en zeevruchten, vlees, wild, gezogelte, groente, fruit, kruiden, gepelde eieren, melkproducten zoals kaas, poter en kwark, bereide gerechten en kliekjes zoals soep, eenpansgerechten,.gaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes.
Niet geschikt om in te vriezen: Groentesoorten die meestal rauw worden gegeten, zoals kropsla en radijsjes, ongepelde eieren, wijndruiven, hele appels, peren en perziken, hardgekooke eieren, yoghurt, dikke zure melk, zure room, crème fraîche en mayonnaise.

Diepvrieswaren verpakken

De levensmiddelen luchtdicht verpakken zodat ze Niet uitrogen of hun smaak verliezen.

1. Levensmiddelen in de verpakking leggen.
2. Licht eruit drukken.
3. Het geheel van een goede sluiting voorzien.
4. Vermeld op de pakjes inhoud en invriesdatum.

Voor verpakking geschikt:

Kunststof-, polyetheen- en aluminiumfolie, diepvriesdozen. Deze producten zich in de handel verkrijgbaar.

Niet geschikt voor verpakking:

Inpakpapier, perkamentpapier, cellofaan, afvalzakken en gebruike boodschappentasjes.

Als sluiting geschikt:

elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d.

Zakjes en wrapfolie van polyethyleen (PE)kestu sealemet een folie-sealer.

Houdbaarheid van de diepvrieswaren

De houdbaarheid is afhankelijk van het soort levensmiddelen.

Op een temperatuur van -18 °C:

Vis, worst, klaargemaakte gerechten brood en banket: tot 6 maanden.
Kaas, gevogelte, vlees: tot 8 maanden.
Groente, fruit: tot 12 maanden.

Supervriezen

Levensmiddelen dienen zo snel möglichk tot in de Kern te bevriezen, om vitaminen, voedingswaarde, uiterlijk en smaak te behouden.

Het apparaat werkst na inschakeling van het supervriezen continu. De temperaturen van de diepvrieskompartimenten liggen duidelijk lager dan tijdens de normale werkung.

Supervriezen inschakelen

Afhankelijk van de in te vriezen hoeveelheid levensmiddelenkest u het supervriezen op verschillende manieren gebruiken.

Aanwijzing

Als het supervriessystem is ingeschakeld,konnen de bedrijfsgeluiden toenemen.

Automatisch supervriezen

Kleinere hoeveeilheden levensmiddelen bevriezen het snelst als u ze als volgt invriest:

in de onderste diepvrieslade
links

Het automatisch supervriezen schakelt bij het invriezen van warme levensmiddelen automatisch in.

Handmatig supervriezen

Afb. 2

Vries grote hoeveelheden
levensmiddelen bij voorkeur in in het onderstevak. Daar worden ze heel snelen daardoor voorzichtig ingevroren.

Schakel enkele uren voordat u verse levensmiddelen invriest het supervriezen in, om een ongewenste temperatuurstijging te voorkomen.

Als u het invriesvermogen conform het typeplaatje wilt gebruiken, dient u 24 uur vór het invriezen van de verse waar het supervriezen in te schakelen.

1. Met de keuzetoets 2 de zone Diepvriescompartment selecteren.
2. De temperatuurinsteltoets 5 zo vaak indrukken tot de indicatie Super oplicht.

Supervriezen uitschakelen

Afb. 2

1. Met de keuzetoets 2 de zone Diepvriescompartment selecteren.
2. De temperatuurinsteltoets 5 zo vaak indrukken tot de gewenste temperatuur worden weergegeven.

Het supervriezen is nu uitgeschakeld.

Na afloop van het supervriezen schakelt het apparaat automatisch over op de normale werkig.

Bij het automatisch supervriezen: zodra de in te vriezen Kleinere hoeveelheid levensmiddelen bevroen is.
Bij het handmatig supervriezen: na ca. 212 dag.

Ontdooien van diepvrieswaren

Afhankelijk van soort en vereidingswijze van de levensmiddelen(Intk u kiezen uit de volgende möglichkheden:

■ bij omgevingstemperatuur
in de koelkast
in de elektrische oven, met/zonder heteluchtventilator
in de magnetron

Attentie

Half of geheel ontdooide diepvrieswaren nicht opnieuw invriezen. Pas na het koken of braden tot een Kant-en-klaargerecht konnen ze opnieuw worden ingevroren. De maximale bewaartijd worden hierdoor bekort.

Uitvoering

Legplateaus en Voorraadvakken

U kunt de legplateaus en de Voorraadvakken in de deur maar wens verplaatsen. Legplateauaar voren trekken,ietslaten zakken en aan de zijkant uitzwenken.Voorraadvakietsoptillen en eruit halen.

Specialeuitvoering

(niet bij alle modellen)

Flessenrek

Afb. 5

In de flessenrek können flessen veilig worden bewaard.

IJsbakje

Afb. 11

1. IJsbakje voor 3/4 met drinkwater vullen en in de diepvriesruimte zetten.
2. Het vastgevroren ijsbakje alleen met een bot voorwerp losmaken (steel van een lepel).
3. Om de ijsblokjes los te make: het ijsbakjeiets verbuigen of kort onder stromend water houden.

Diepvrieskalender

Om kwaliteitsvermindering van de diepvriesproducten te voorkomen, dient u de opslagduur Niet te overschrijden. De bewaartijd is afhankelijk van het soort levensmiddelen. De cijfers bij de symbolen geven in maanden de toelaatbare bewaartijd voor de diepvrieswaren aan. Neem bij gewone diepvriesproducten de productie- of houdbaarheidsdatum in acht.

Koude-accu

De koude-accu kan voor hetijdelijk koelhonden van levensmiddelen (bijv. in een koeltas) eruit genomen worden.

De koude-accu vertraagt bij het uittvallen van de stroom of bij een storing het verwarmen van de opgeslagen diepvrieswaren.

Vario-deurplateau

Afb. 7

Het vario-deurplateau kunt u opzij schuiven om hogere flessen te bergen in het onderste vak.

Sticker "OK"

(niet bij alle modellen)

Met de sticker "OK"=kunt u controleren of in het koelvak de voor de levensmiddelen aanbevolen veilige temepratuurbereiken +4^ of kouder bereikt zich. Als de sticker Niet "OK" aangeeft, moet de temperatuur stapsgewijs worden verlaagd.

Aanwijzing

Na ingebruikneming van het apparaat kan het 12 uur duren voordat de ingestelde temperatuur is bereikt.

Correcte instelling

Apparaat uitschakelen en buiten werkinq stellen

Apparaat uitschakelen

De toets "+" 10 seconden ingedrukt houden.
De koelmachine wordt uitgeschakeld.
Om de koelmachine wee in te schaken de toets "+" 10 seconden ingedrukt houden.

Apparaat buiten werkinq stellen

Als u het apparaat langere&tiet nicht gebruikt:

1. De stekker uit het stopcontact trekken of de zekering uitschakelen.
2. Apparaat reinigen.
3. Deuren van het apparaat open lately.

Ontdooien

Het apparatus wordt automatisch ontdooid.

Schoonmaken van het apparatus

Attentie

• Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten.
• Geen schurende of krassende sponsjes gebruiken.

Op de metalen oppervlakken kan corrosie ontstaan.

De legplateaus en voorraadvakken\ mogen Niet in de afwasmachine\ gereinigd worden.

Het reinigingswater mag nicht in de volgende gedeeltenkommen:

Bedieningselementen
Verlichting
Ventilatieopeningen
- Openingen in de scheidingsplaat

Ga als volgt te werk:

1. De stekker uit het stopcontact trekken of de zekering uitschakelen.
2. Diepvrieswaren verwijderen en bewaren op een koele plaats. De koude-accu (indien aanwezig) op de levensmiddelen leggen.
3. Het spoelwater mag Niet in de bedieningselementen, verlichting, ventilatieoppeningen of in de openingsen van de scheidingsplaatkommen!

Het apparaat schoonmaken met een zachtde doek en laww water met een scheutje pH-neutralaafwasmiddel.

1. Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven.
2. Na het schoonmaken het apparaat weeer aansluiten.
3. Diepvrieswaren opniew in het diepvriesvak leggen.

Uitvoering

Voor het reinigen kannen alle variabele onderdelen van het apparatusaat worden verwijderd.

Legplateausuit de deur nemen

Afb. 4

Legplateaus optillen en verwijderen.

Glasplateaus eruit halen

De glasplateaus waar voren trekken en verwijderen.

Reservoir verwijderen

Afb. 8

Reservoir tot aan de aanslag uittrekken, vooraan optillen en verwijdersen.

Diepvrieslade verwijderen

Afb. 10

Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen.

Verlichting (LED)

Het apparaat is voorzien van een onderhoudsvrije LED verlichting.

Reparaties aan deze verlichting mogen alleen door de Servicedienst of een erkendvakman worden uitgevoerd.

Energie bespare

Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat Niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis.
Gebruik eventueel een isolatieplaat.
Warme gerechten en dranken eerst laten afkoelen, daarna in het apparaat plaatsen.
Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen.
- Deuren van het apparaat zo kort可想而知 openen.
Voor een zo laag möglich energieverbruik: aan de zijkanten enige afstand tot de wand aanhonden.
De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparatus.

Bedrijfsgeluiden

Heel normale geluiden

Aanwijzing

Als het supervriezen is ingeschakeld,\ kunnen de bedrijfsgeluiden toenemen.

Brommen

De motoren lopen (bijv. koelaggregaten, ventilator).

Borrelen, zoemen of gorgelen

Koelmiddel stroomd oor de buizen.

Klikgeluiden

Motor, schakelaar of magneetventielen schakelen in/uit.

Knakkende geluiden

Het automatische ontdooisystem treedt in werkung.

Voorkomen van geluiden

Het apparaat staat nicht waterpas

Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor de schroefvoetjes of leg iets onder het apparaat.

Het apparaat staat gegen een ander meubel of apparatus

Het apparaat van het meubel of apparaat ernaat wegschuiven.

Reservoirs of draagplateaus wiebelen of klemmen

Controleer de delen die eruit gehaald\ kunnen worden en zet ze eventueel\ opnieuw in het apparaat.

Flessen of serviesgoed raken elkaar

De flessen of het serviesgoed los van elkaar zetten.

Kleine storingen zich verhulpen

Voordat u de hulp van de Servicedienst inroegt:

Controller er erst of u aan de hand van de volgende punten de storing kunt verhelpen.

Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geben om de storing te verhelppen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen!

Storing	Eventuele oorzaak	Oplossing
De temperatuur wijkt erg af van de instelling.		In sommige gezallen is het voldoende om het apparaat gedurende 5 Minutes uit te schaken. Als de temperatuur te warm is: na enkele uren controleren of de temperatuur de temperatuurinstelling genaderd is. Als de temperatuur te koud is: de volgende dag de temperatuur nogmaals controleren.
Het is te koud in het koelcompartment of in het koelvak.		Stel een hogere temperatuur voor het koelcompartment in.
		Temperatuurregelaar voor het koelvak omlaag schuiven. Afb. 6
De temperatuur in het diepvriescompartment is te hoog.	De deur van het apparaat werk te vaak geopend.	Deur van het apparaat Niet onnodig openen.
	De be- en ontluchtingsopeningen+zijn afgedekt.	Afdekkingen verwijderen.
	Er zich grotere hoeveelheden verse levensmiddelen ingevroen.	Invriescapaciteit Niet overschrijden.
Het apparaat koelt nicht, de temperatuur-indicatie en de verlichting branden.	Het presentatielicht is ingeschakeld.	Alarmtoets, afb 2/4, gedurende 10 seconden ingedrukt honden tot een bevestigingssignaal te horen is. Na eenijdje controleren of het apparaat koelt.
De bijwanden van het apparaat�zem.	In de bijwanden lopen buizen dieijdens het koelproces warm worden.	Dat is normaal voor het apparaat, en geen storing. Meubels die gegen het apparaat staan, worden Niet beschadigd door deze warmte.
De verlichting functioneert nicht.	De LED verlichting is kapot.	Zie hoofdstuk „Verlichting (LED)”.
	De deur stond te lang open. De verlichting worden na ca. 10 minutenuitgeschakeld.	Na het sluiten en openen van de deur brandt de verlichting weeer.
Geen enkeleindicatie brandt.	Stroomuitval; de zekering isuitgeschakeld; de stekker zit Niet goed in het stopcontact.	Stekker in het stopcontact steken. Controller of er stroom is. Controller de zekeringen.
De deur van de diepvriesruimte stond te lang open; de temperatuur worden Niet meer bereikt.	Er zit zo veel ijs op de verdamper dat hetNoFrost-systeem Niet meer volautomatisch ontdooit.	Om de verdamper te ontdooien: de laden met diepvrieswaren eruit halen en goed geisoleerd op een koeleplaats bewaren. Apparaat uitschakelen en van de wandwegschuiven. Deur van het apparatopen latent. Na ca. 20 minutes begint het dooiwater in de dooiwateropvanschaal aan dechterwand van het apparaat te lopen. Om te voorkomen datde dooiwateropvanschaal overloopt: het dooiwater met een spons opnemen. Als er geen dooiwatereerinde opvangschaal loopt, is de verdamperontdooid. Binnenkant van de diepvriesruimteschoonmaken. Het apparaat weer in werkingsstellen.
Automatisch supervriezen schakelt Niet in.		Het apparaat beslist zichstandig of het automatische supervriezen nodig is en schakelt deze functie automatisch in of UIT.

Zelftest apparatus

Het apparaat beschikt over een automatisch zelftestprogramma dat de oorzaken van storingen aangeeft die alleen door de Servicedienst verholpen können worden.

Zelftest starten

1. Apparaat uitschakelen en 5 Minutes wachten.
2. Apparaat inschakelen en binnen de eerste 10 seconden de insteltoets “-” gedurende 3-5 seconden ingedrukt honden, tot er een geluidssignaal klinkt.

Het zelftestprogramma start.

Terwijl de zichtest worden UITgevoerd, klinkt er een lang geluidssignaal.

Wanner de zelftest is voltooid en er tweeemaal een geluidssignaal klinkt, is uw apparaat in orde.

Als er 5 geluidssignalen klinken, is er sprake van een fout. Neem contact op met de klantenservice.

Zelftest apparatus beeing

Na afloop van het programma schakelt het apparaat wee over op het normale gebruik.

Servicedienst, product/fabricagenummer en technische gegevens

Servicedienst

Als uvragen hebtt, een storing aan het apparaat Niet zich kunt verhelpen of als het apparaat moet worden gerepareerd, neem dan contact op met once servicedienst.

Veel problemen sunt u via de informatatie voor het verhelpen van storingen in deze gebruiksaanwijzing of op once website zich verminder. Als dit Niet het geval is, neem dan contact op met once servicedienst.

We vinden alkijd een passende oplossing en proberen onnodig bezoek van de servicetechnicus te vermijden.

We zorgen ervoor dat het apparaat zowel binnen de garantieperiode als na het verstreijken van de fabrieksgarantie met originele reserveonderdelen door geschoolde servicetechnici worden gerepareerd.

Om veiligheidsredenen mag alleen geschoold vakpersoneel reparations aan het apparaat uitvoeren. De garantieclaim verwalt indien reparations of ingreten worden uitgevoerd door personen die daartoe Niet door ons+zijn gemachtigd, dan wel indien once apparaten worden voorzien van verrangende onderdelen, aanvullende onderdelen of accessoires die geen originele onderdelen zich en daardoor een defect worden veroorzaakt.

nl

Originele verrangende onderdelen die relevant zijn voor de werkung in overeenstemming met de desbeteffende Ecodesign-verordening kut u voor de duur van ten minste 10aar vanaf het moment van in de handel brengen van het apparatusat binnen de Europese Economische Ruimte bij once servicedienst verkrijgen.

Aanwijzing

Het inschakelen van de servicedienst is in het kader van deplaatselijk geldende fabrieksgarantievoorwaarden Gratis.De minimumduur van de garantie (fabrieksgarantie voor particuliere gebruikers) in de Europese Economische Ruimte bedraagt 2aar (behalte in Denemarken en Zweden waar de duur 1aar bedraagt) in overeenstemming met de geldende plaatselijke garantievoorwaarden. De garantievoorwaarden doen geen afbreuk aan eventuele andere rechten of claims die u op grond van het plaatselijkerecht heeft.

Gedetailleerde informatie over de garantieperiode en garantievoorwaarden in uw land kurz u opvragen bij once servicedienst, uw dealer of op once website.

Als u contact opneemt met de servicedienst, heb t u het productienummer (E-Nr.) en het fabricagenummer (FD) van het apparaat nodig.

De contactgeveens van de serviceddienst vindt u in de meegeleverde serviceddienstlijst of op unsere website.

Productnummer (E-Nr.) en productienummer (FD)

Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat. Afb. 12

Om uw apparataatgegevens en de servicededienst-telefoonnummers nsel terug te kunnen vinden, kurz u de gegevens noteren.

Technische gegevens

Koelmittel, netto inhoud van het apparaat en andere technische gegevens vindt u op het typeplaatje. Afb. 12

Overige informatatie over uw model vindt u op het internet onder https://www.bsh-group.com/energylabel (geldt alleen voor landen in de Europese economische ruimte). Dit webadres is bevat een link waar de officièle EU-productdatabase EPREL, waarvan de URL tenijdve van het drukken nog nicht was gepubliceerd. Volg dan de aanwijzingen bij het zoekenaar het model op. De modelidentificatie bestaatuit het teken voor de slash van het E-nummer (E-Nr.) op de typeplaat. Alternatief vindt u de modelidentificatie ook in de eerste regel van het EU-energielabel.

Verzoek om reparatie en advies bij storingen

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

NL 0884244010

B 070222141

1
2

3

4

5

6

7

8

9

10

11

12
