GEBRUIKSAANWIJZING K134VV21FF SIEMENS

Diepvriesruimte Maximale invriescapaciteit Invriezen en opslaan Verse levensmiddelen invriezen Supervriezen Ontdooien van diepvrieswaren Uitvoering Sticker „OK” Uitschakelen van het apparaat Schoonmaken van het apparaat Verlichting (LED) Energie besparen Bedrijfsgeluiden Kleine storingen zelf verhelpen Servicedienst

71 72 72 72 73 74 74 75 75 75 76 76 77 77 79

Veiligheidsbepalingen en waarschuwingen Aanwijzingen over de afvoer Omvang van de levering De juiste plaats Let op de omgevingstemperatuur en de beluchting Apparaat aansluiten Kennismaking met het apparaat Apparaat inschakelen Instellen van de temperatuur eco Alarmfuncties Netto-inhoud De koelruimte

nl nlInhoudnlGebruiksa nwijzng

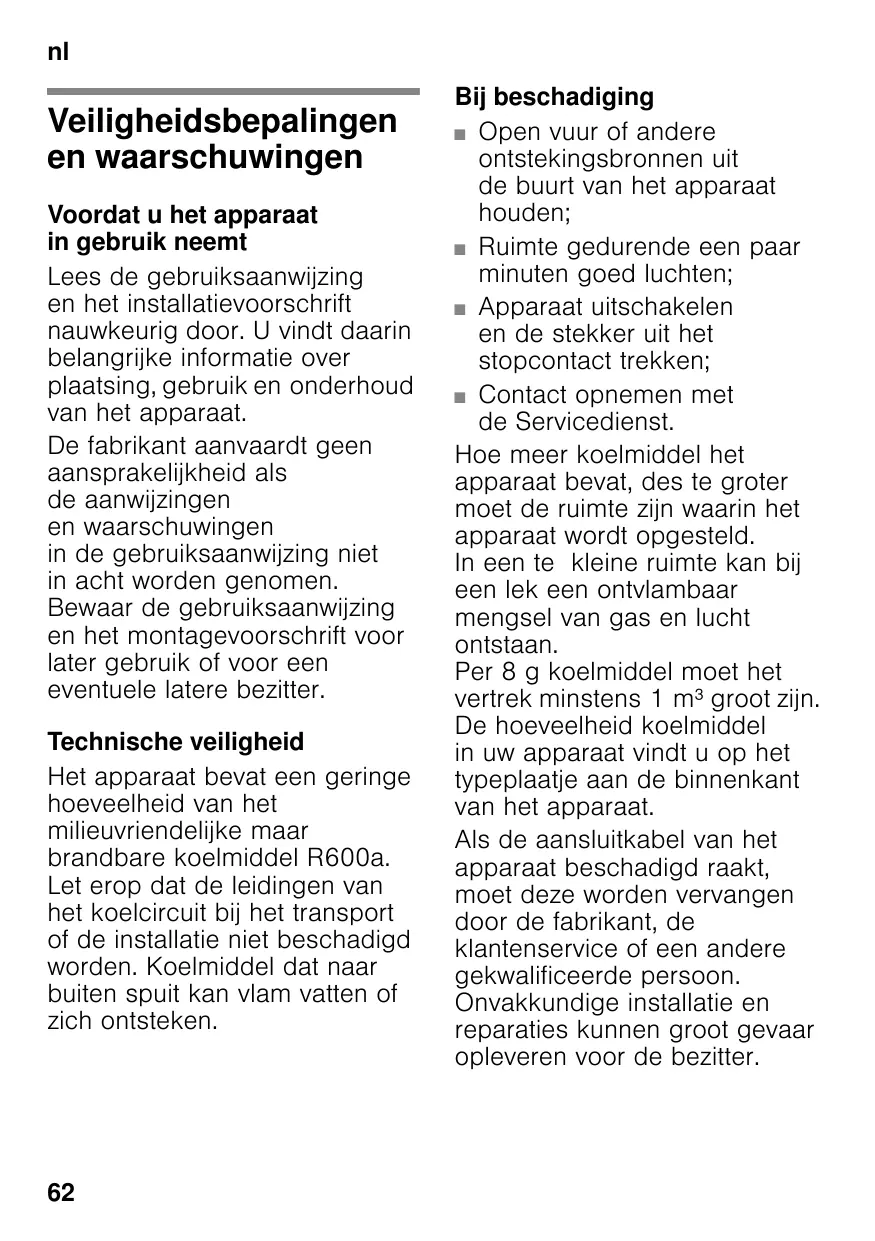

Veiligheidsbepalingen en waarschuwingen Voordat u het apparaat in gebruik neemt Lees de gebruiksaanwijzing en het installatievoorschrift nauwkeurig door. U vindt daarin belangrijke informatie over plaatsing, gebruik en onderhoud van het apparaat. De fabrikant aanvaardt geen aansprakelijkheid als de aanwijzingen en waarschuwingen in de gebruiksaanwijzing niet in acht worden genomen. Bewaar de gebruiksaanwijzing en het montagevoorschrift voor later gebruik of voor een eventuele latere bezitter. Technische veiligheid Het apparaat bevat een geringe hoeveelheid van het milieuvriendelijke maar brandbare koelmiddel R600a. Let erop dat de leidingen van het koelcircuit bij het transport of de installatie niet beschadigd worden. Koelmiddel dat naar buiten spuit kan vlam vatten of zich ontsteken.

Bij beschadiging ■ Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat houden; ■ Ruimte gedurende een paar minuten goed luchten; ■ Apparaat uitschakelen en de stekker uit het stopcontact trekken; ■ Contact opnemen met de Servicedienst. Hoe meer koelmiddel het apparaat bevat, des te groter moet de ruimte zijn waarin het apparaat wordt opgesteld. In een te kleine ruimte kan bij een lek een ontvlambaar mengsel van gas en lucht ontstaan. Per 8 g koelmiddel moet het vertrek minstens 1 m³ groot zijn. De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat. Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, de klantenservice of een andere gekwalificeerde persoon. Onvakkundige installatie en reparaties kunnen groot gevaar opleveren voor de bezitter.

nl Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant, de klantenservice of een andere gekwalificeerde persoon. Er mogen alleen originele onderdelen van de fabrikant gebruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan de veiligheidseisen voldoen. Een verlengsnoer voor de aansluitkabel mag uitsluitend via de klantenservice worden aangeschaft.

Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsmaker etc.). Explosiegevaar! Het apparaat nooit met een stoomreiniger ontdooien of schoonmaken! De hete stoom kan in de elektrische onderdelen terechtkomen en kortsluiting veroorzaken. Gevaar van elektrische schok! Gebruik geen puntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. U kunt hierdoor de koelleidingen beschadigen. Koelmiddel dat naar buiten spuit kan vlam vatten oftot oogletsel leiden.

Geen producten met brandbare drijfgassen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan. Explosiegevaar! Plint, uittrekbare manden of laden, deuren etc. niet als opstapje gebruiken of om op te leunen. Om te ontdooien of schoon te maken: stekker uit het stopcontact trekken resp. de zekering uitschakelen of losdraaien. Altijd aan de stekker trekken, nooit aan de aansluitkabel. Dranken met een hoog alcoholpercentage altijd goed afgesloten en staand bewaren. Geen olie of vet gebruiken op kunststof onderdelen en deurdichtingen. Ze kunnen poreus worden. De be- en ontluchtingsopeningen van het apparaat nooit afdekken.

Vermijden van risico's voor kinderen en kwetsbare personen: Kwetsbaar zijn kinderen/ personen met lichamelijke, geestelijke of zintuigelijk beperkingen, evenals personen die onvoldoende kennis hebben over de veilige bediening van het apparaat. Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de gevaren zijn. Een voor de veiligheid verantwoordelijke persoon moet toezicht houden op kinderen en kwetsbare personen bij het apparaat of hen instrueren. Alleen kinderen vanaf 8 jaar het apparaat laten gebruiken. Bij reiniging en onderhoud toezicht houden op kinderen. Laat kinderen nooit met het apparaat spelen. Flessen en blikjes met vloeistoffen – vooral koolzuurhoudende dranken – niet in de diepvriesruimte opslaan. Flessen en potten kunnen barsten! Diepvrieswaren nadat u ze uit de diepvriesruimte hebt gehaald, nooit onmiddellijk in de mond nemen. Kans op vrieswonden!

Vermijd langdurig contact van uw handen met de diepvrieswaren, ijs of de verdamperbuizen enz. Kans op vrieswonden!

Kinderen in het huishouden ■

Verpakkingsmateriaal en onderdelen ervan zijn geen speelgoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozen en folie! Het apparaat is geen speelgoed voor kinderen! Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!

Algemene bepalingen Het apparaat is geschikt voor het koelen en invriezen van levensmiddelen, ■ voor het bereiden van ijs. Dit apparaat is bestemd voor privégebruik in het huishouden en de huiselijke omgeving. Het apparaat is ontstoord volgens EU richtlijn 2004/108/ EC. Het koelcircuit is op dichtheid gecontroleerd. Dit apparaat voldoet aan de veiligheidsbepalingen voor elektrische apparaten (EN 60335-2-24). ■

nl Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau.

Aanwijzingen over de afvoer * Afvoeren van de verpakking van uw nieuwe apparaat De verpakking beschermt uw apparaat tegen transportschade. De gebruikte materialen zijn onschadelijk voor het milieu en kunnen opnieuw worden gebruikt. Help daarom mee en zorg dat de verpakking milieuvriendelijk wordt afgevoerd. U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmateriaal van het nieuwe apparaat kunt (laten) afvoeren voor een milieuvriendelijke verwerking.

* Afvoeren van uw oude apparaat Oude apparaten zijn geen waardeloos afval! Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen worden teruggewonnen. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

m Waarschuwing Bij afgedankte apparaten 1. Stekker uit het stopcontact trekken. 2. Aansluitkabel doorknippen en samen met de stekker verwijderen. 3. Legplateaus en voorraadvakken niet eruit halen om het kinderen moeilijk te maken erin te klimmen! 4. Laat kinderen niet met het afgedankte apparaat spelen. Verstikkingsgevaar! Koelapparaten bevatten koelmiddel en in de isolatie gas. Die zorgvuldig moeten worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijke afvoer mogen de leidingen van het koelcircuit tot het moment van transport niet beschadigd worden.

Omvang van de levering Controleer na het uitpakken alle onderdelen op eventuele transportschade. Voor klachten kunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij onze klantenservice. De levering bestaat uit de volgende onderdelen: ■ Vrijstaand apparaat ■ Uitrusting (modelafhankelijk) ■ Zakje met montagemateriaal ■ Gebruiksaanwijzing ■ Montagevoorschrift ■ Klantenserviceboekje ■ Garantiebijlage ■ Informatie over energieverbruik en geluiden

Afstand tot de wand Afb. # Het apparaat heeft geen wandafstand aan de zijkant nodig. De laden en legplateaus kunnen desondanks volledig worden uitgeschoven.

Let op de omgevingstemperatuur en de beluchting Omgevingstemperatuur Het apparaat is voor een bepaalde klimaatklasse geconstrueerd. Afhankelijk van de klimaatklasse kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden. De klimaatklasse staat op het typeplaatje, afb. *. Klimaatklasse

De juiste plaats Elke droge, goed te ventileren ruimte is geschikt. Het apparaat niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmte bron plaatsen. Is plaatsing naast een warmtebron niet te vermijden, maak dan gebruik van een isolerende plaat of neem de volgende minimumafstanden tot de warmtebron in acht: Naast elektrische- of gasfornuizen 3 cm. ■ Naast een CV-installatie 30 cm. De vloer op de plaats van opstelling mag niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door er iets onder te leggen. ■

SN N ST T Toelaatbare omgevingstemperatuur +10 °C tot 32 °C +16 °C tot 32 °C +16 °C tot 38 °C

+16 °C tot 43 °C Aanwijzing Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanneer een apparaat uit klimaatklasse SN wordt gebruikt bij een lagere binnentemperatuur, kunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5 °C.

Elektrische aansluiting

Afb. $ De lucht aan de achterzijde van het apparaat wordt warm. De verwarmde lucht moet ongehinderd afgevoerd kunnen worden. Anders moet de koelmachine meer presteren. Waardoor het energieverbruik toeneemt. De be en ontluchtingsopeningen mogen dan ook nooit worden afgedekt!

Het stopcontact moet zich in de buurt van het apparaat bevinden en ook na het opstellen van het apparaat goed bereikbaar zijn. Het apparaat voldoet aan beschermklasse I. Het apparaat aansluiten op een volgens de voorschriften geïnstalleerd 220– 240 V/50 Hz wisselstroomstopcontact met aardleiding. Het stopcontact moet zijn beveiligd met een zekering van 10 A tot 16 A. Bij apparaten die in niet Europese landen worden gebruikt op het typeplaatje controleren of de aansluitspanning en de stroomsoort overeenkomen met de waarden van uw elektriciteitsnet. U vindt deze gegevens op het typeplaatje. Afb. *

Apparaat aansluiten Na het plaatsen van het apparaat moet u minimaal 1 uur wachten voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsysteem terecht komt. Vóór het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat”).

m Waarschuwing Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers. Voor onze apparaten kunnen netvoedingsinverters en sinusinverters worden gebruikt. Netvoedingsinverters worden gebruikt bij fotovoltaïsche installaties die rechtstreeks zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geen rechtstreekse aansluiting op het openbare elektriciteitsnet hebben, moet een sinusinverter worden gebruikt.

Kennismaking met het apparaat

Bedieningselementen Afb. " * Niet bij alle modellen. 1

De laatste bladzijde met de afbeeldingen uitklappen. Deze gebruiksaanwijzing is op meer dan één type van toepassing. De uitrusting van de modellen kan variëren. Kleine afwijkingen in de afbeeldingen zijn mogelijk. Afb. ! * Niet bij alle modellen.

A B Koelruimte Diepvriesruimte

Bedieningselementen Voorraadvak voor kleine flesjes Vak voor grote flessen Verlichting Temperatuurregelaar Groentelade Vriestableau Diepvrieslade (klein)

Temperatuurinsteltoets Met deze toets wordt de gewenste temperatuur ingesteld. Indicatie „super” Deze brandt wanneer het superkoelen en supervriezen actief zijn. Temperatuurindicatie Diepvriesruimte De cijfers komen overeen met de ingestelde temperaturen in de diepvriesruimte in °C. Indicatie eco mode Wordt geaccentueerd wanneer de eco-modus ingeschakeld is.

Apparaat inschakelen Afb. " 1. Steek de stekker in het stopcontact. 2. Het alarmsignaal is te horen. De temperatuurindicatie 3 knippert. 3. Druk op de temperatuurinsteltoets 1. Het alarmsignaal gaat uit. Zodra de diepvriesruimte de ingestelde temperatuur heeft bereikt, gaat temperatuurindicatie 3 branden. De fabriek adviseert de volgende instellingen: ■ Koelruimte: gemiddelde instelling ■ Diepvriesruimte: -18 °C Bewaar gevoelige levensmiddelen in de koelruimte.

nl Aanwijzingen bij het gebruik ■

Na het inschakelen kan het een aantal uren duren voordat de ingestelde temperaturen zijn bereikt. Door het volledig automatische NoFrost-systeem blijft de vriesruimte ijsvrij. Ontdooien is overbodig. De voorzijde van het apparaat achter de deur wordt gedeeltelijk licht verwarmd waardoor de vorming van condenswater in de buurt van de deurafdichting wordt voorkomen. Wanneer de deur van de diepvriesruimte na het sluiten niet direct weer geopend kan worden, dient u even te wachten tot de onderdruk is verdwenen.

Instellen van de temperatuur Koelruimte Temperatuurregelaar, afb. !/8, op de gewenste instelling draaien. Wij adviseren de instelling op de markering. Door de instelling met de klok mee te veranderen, wordt de temperatuur in de koelruimte lager. Bij een kamertemperatuur onder 16 °C het apparaat iets warmer instellen. Bij een kamertemperatuur boven 32 °C het apparaat iets kouder instellen.

Diepvriesruimte De temperatuur is instelbaar van -18 °C tot -24 °C. Temperatuur-insteltoets 1 net zo vaak indrukken tot de gewenste temperatuur in de diepvriesruimte is ingesteld. De laatst ingestelde waarde wordt in het geheugen opgeslagen. De ingestelde temperatuur wordt op de temperatuurindicatie 3 aangegeven.

eco Met de functie “eco” schakelt u het apparaat op energiebesparend gebruik om. Het apparaat wordt automatisch op de volgende temperaturen ingesteld:

■ Diepvriesruimte: -16 °C Eco inschakelen De temperatuurinsteltoets 1meermaals indrukken tot de indicatie “eco” geaccentueerd is.

Een zeer koude instelling alleen kortstondig selecteren als: ■ de deur vaak wordt geopend, ■ er grote hoeveelheden levensmiddelen in de koelruimte worden gelegd.

De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Afb. *

Deuralarm Het deuralarm (aanhoudend geluidssignaal) wordt ingeschakeld wanneer de deur van het apparaat langer dan een minuut openstaat. Door de deur te sluiten wordt het alarmsignaal weer uitgeschakeld.

Temperatuuralarm Het temperatuuralarm wordt ingeschakeld als het in de diepvriesruimte te warm is waardoor de diepvrieswaren kunnen ontdooien. De temperatuurindicatie, afb. "/3, knippert. Zonder gevaar voor de diepvrieswaren kan het alarm automatisch inschakelen: ■ bij het in gebruik nemen van het apparaat, ■ bij het inladen van grote hoeveelheden verse levensmiddelen, ■ als de deur van de diepvriesruimte te lang geopend werd. Aanwijzing Half of geheel ontdooide diepvrieswaren niet opnieuw invriezen. Pas na het koken of braden tot een kant-en-klaargerecht kunnen ze opnieuw worden ingevroren. De maximale bewaartijd niet meer ten volle benutten.

Vriesvermogen volledig benutten Om de maximale hoeveelheid diepvrieswaren in te ruimen, kunnen de houders worden verwijderd. De levensmiddelen kunnen dan rechtstreeks op het legplateau en op de bodem van de vriesruimte worden gestapeld. Aanwijzing Voorkom dat de levensmiddelen de achterwand raken. Anders wordt de luchtcirculatie verminderd. Levensmiddelen of verpakkingen kunnen aan de achterwand vastvriezen. Onderdelen eruit halen Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Afb. '

De koelruimte De koelruimte is een ideale plaats voor het bewaren van vlees, worst, vis, melkproducten, eieren, toebereide etenswaren en brood/banket.

In acht nemen bij het bewaren ■

Alarm uitschakelen Afb. " Temperatuurinsteltoets 1 indrukken om het alarmsignaal uit te schakelen.

Bewaar verse, onbeschadigde levensmiddelen. Zo blijft de kwaliteit en de versheid langer bewaard. Bij kant-en-klaarproducten en afgevulde producten de door de fabrikant vermelde houdbaarheids- of gebruiksdatum in acht nemen.

De levensmiddelen goed verpakt of afgedekt inruimen, om aroma, kleur en versheid te bewaren. Dit voorkomt geuroverdracht en verkleuring van de kunststof onderdelen in de koelruimte. Warme gerechten en dranken eerst laten afkoelen en pas daarna in het apparaat zetten.

Aanwijzing Ontluchtingsopeningen niet blokkeren met levensmiddelen, om te voorkomen dat de luchtcirculatie wordt gehinderd. Levensmiddelen die direct voor de luchtopeningen worden opgeslagen, kunnen door de uitstromende koude lucht bevriezen.

Let op de koudezones in de koelruimte Door de luchtcirculatie in de koelruimte ontstaan verschillende koudezones: ■

Groentelade Afb. !/9 Bij hoge luchtvochtigheid blijft bladgroente langer vers. Groente en fruit bij een iets lagere temperatuur bewaren. De luchtvochtigheid in de groentelade is afhankelijk van de hoeveelheid opgeslagen levensmiddelen. Aanwijzing Een te hoge luchtvochtigheid kan tot de vorming van waterdruppels en hierdoor tot verrotting leiden.

Diepvriesruimte De diepvriesruimte gebruiken ■

voor het opslaan van diepvriesproducten, om ijsblokjes te maken, om levensmiddelen in te vriezen.

De koudste zone is in het bovenste bereik van de koelruimte.

Aanwijzing Bewaar in de koudste zone gevoelige levensmiddelen (bijv. vis, worst, vlees). De warmste zone bevindt zich onderaan in de deur en in de groentelade.

Aanwijzing Let erop dat de deur van het diepvriesruimte goed gesloten is! Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vormt zich veel ijs. Bovendien: energieverspilling door te hoog stroomverbruik!

Aanwijzing Bewaar in de warmste zone bijv. harde kaas en boter. Kaas kan zo zijn aroma verder ontwikkelen en de boter blijft goed smeerbaar.

Maximale invriescapaciteit Gegevens over de maximale invriescapaciteit binnen 24 uur vindt u op het typeplaatje. Afb. *

Voorwaarden voor max. invriesvermogen ■

Supervriezen inschakelen voordat u de verse levensmiddelen aanbrengt (zie hoofdstuk „Supervriezen”). Houders eruit nemen, levensmiddelen rechtstreeks op het legplateau en de bodem van het vriesvak stapelen. Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenste vak. Daar worden ze heel snel en daardoor voorzichtig ingevroren.

Invriezen en opslaan Inkopen van diepvriesproducten ■ ■ ■ ■

De verpakking mag niet beschadigd zijn. Neem de houdbaarheidsdatum in acht. De temperatuur in de verkoop-koelkist moet -18 °C of kouder zijn. De diepvriesproducten liefst in een koeltas transporteren en snel in de diepvriesruimte leggen.

Attentie bij het inruimen ■

Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenste vak. Daar worden ze heel snel en daardoor voorzichtig ingevroren. De levensmiddelen naast elkaar in de vakken resp, diepvriesladen leggen. Aanwijzing De vers in te vriezen levensmiddelen mogen niet met de al ingevroren levensmiddelen in aanraking komen. Tot in de kern bevroren levensmiddelen eventueel in een andere diepvrieslade leggen.

Diepvrieswaren opslaan De diepvrieslade tot aan de aanslag inschuiven om een goede luchtcirculatie te waarborgen.

Verse levensmiddelen invriezen Gebruik uitsluitend verse levensmiddelen. Om de voedingswaarde, het aroma en de kleur zo goed mogelijk te behouden, dient groente geblancheerd te worden voordat het wordt ingevroren. Bij aubergines, paprika’s, courgettes en asperges is blancheren niet noodzakelijk. Literatuur over invriezen en blancheren vindt u in de boekhandel.

nl Aanwijzing Al ingevroren levensmiddelen mogen niet met de nog in te vriezen levensmiddelen in aanraking komen. ■

Geschikt om in te vriezen: Bakwaren, vis en zeevruchten, vlees, wild, gevogelte, groente, fruit, kruiden, gepelde eieren, melkproducten zoals kaas, boter en kwark, bereide gerechten en kliekjes zoals soep, eenpansgerechten, gaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes. Niet geschikt om in te vriezen: Groentesoorten die meestal rauw worden gegeten, zoals kropsla en radijsjes, ongepelde eieren, wijndruiven, hele appels, peren en perziken, hardgekookte eieren, yoghurt, dikke zure melk, zure room, crème fraîche en mayonaise.

Als sluiting geschikt: elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d. Zakjes en folie van polyetheen kunnen met een folielasapparaat worden dichtgelast.

Houdbaarheid van de diepvrieswaren De houdbaarheid is afhankelijk van het soort levensmiddelen. Op een temperatuur van -18 °C: ■ Vis, worst, klaargemaakte gerechten, brood en banket: tot 6 maanden. ■ Kaas, gevogelte, vlees: tot 8 maanden. ■ Groente, fruit: tot 12 maanden.

Diepvrieswaren verpakken De levensmiddelen luchtdicht verpakken zodat ze niet uitdrogen of hun smaak verliezen. 1. Levensmiddelen in de verpakking leggen. 2. Lucht eruit drukken. 3. Het geheel van een goede sluiting voorzien. 4. Vermeld op de pakjes inhoud en invriesdatum. Voor verpakking geschikt: Kunststof-, polyetheenen aluminiumfolie, diepvriesdozen. Deze producten zijn in de handel verkrijgbaar. Niet geschikt voor verpakking: pakpapier, vetvrij papier, cellofaan, vuilniszakken en gebruikte boodschappentasjes.

Supervriezen De levensmidelen zo snel mogelijk door en door invriezen zodat vitamine, voedingswaarden, uiterlijk en smaak behouden blijven. Schakel enkele uren voordat u de verse levensmiddelen inlaadt het supervriezen in, om ongewenste temperatuurstijging te voorkomen. Doorgaans is 4–6 uur van tevoren voldoende. Na het inschakelen werkt het apparaat permanent, in de diepvriesruimte wordt een zeer lage temperatuur bereikt. Als u het max. vriesvermogen wilt gebruiken, dient u 24 uur vóór het inladen van de verse waar het supervriezen in te schakelen.

nl Kleinere hoeveelheden levensmiddelen (max. 2 kg) kunnen zonder gebruik van het supervriessysteem worden ingevroren. Aanwijzing Als het supervriessysteem is ingeschakeld kunnen de bedrijfsgeluiden toenemen.

In- en uitschakelen Afb. " De temperatuurinsteltoets 1 meermaals indrukken, tot de indicatie super 2 brandt. Het supervriessysteem wordt na 2½ dagen automatisch uitgeschakeld.

Ontdooien van diepvrieswaren Afhankelijk van soort en bereidingswijze van de levensmiddelen kunt u kiezen uit de volgende mogelijkheden: ■ ■ ■ ■

bij omgevingstemperatuur in de koelkast in de elektrische oven, met/zonder heteluchtventilator in de magnetron

m Attentie Half of geheel ontdooide diepvrieswaren niet opnieuw invriezen. Pas na het koken of braden tot een kant-en-klaargerecht kunnen ze opnieuw worden ingevroren. De maximale bewaartijd wordt hierdoor bekort.

Uitvoering U kunt de legplateaus en de deurvakken naar wens verplaatsen: ■

Legplateau naar voren trekken, iets laten zakken en aan de zijkant uitzwenken. Afb. & Vakken in de deur iets optillen en eruit halen. Afb. %

Speciale uitvoering (niet bij alle modellen) IJsbakje Afb. ( 1. IJsbakje voor ¾ met drinkwater vullen en in de diepvriesruimte zetten. 2. Het vastgevroren ijsbakje alleen met een bot voorwerp losmaken (steel van een lepel). 3. Om de ijsblokjes los te maken: het ijsbakje iets verbuigen of kort onder stromend water houden. Ontbijtset Afb. ) De bakjes van de ontbijtset kunnen afzonderlijk eruit genomen en gevuld worden.

Sticker „OK” (niet bij alle modellen) Met de „OK”-temperatuurcontrole kunnen temperaturen onder +4 °C worden geregistreerd. Stel de temperatuur trapsgewijs kouder in als de sticker niet „OK” aangeeft. Aanwijzing Bij ingebruikneming van het apparaat kan het tot 12 uur duren voor de temperatuur is bereikt.

Schoonmaken van het apparaat

Uitschakelen van het apparaat Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen. Koelmachine wordt uitgeschakeld.

Apparaat buiten werking stellen Als u het apparaat langere tijd niet gebruikt: 1. De stekker uit het stopcontact trekken of de zekering uitschakelen. 2. Apparaat reinigen. 3. Deuren van het apparaat open laten.

Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten. Geen schurende of krassende sponsjes gebruiken. Op de metalen oppervlakken kan corrosie ontstaan. De legplateaus en voorraadvakken mogen niet in de afwasmachine gereinigd worden. Ze kunnen vervormen!

Het reinigingswater mag niet in de volgende gedeelten komen: ■ Bedieningselementen ■ Verlichting ■ Ventilatieopeningen ■ Openingen in de scheidingsplaat

Ga als volgt te werk: 1. De stekker uit het stopcontact trekken of de zekering uitschakelen. 2. Diepvrieswaren verwijderen en bewaren op een koele plaats. De koude-accu (indien aanwezig) op de levensmiddelen leggen. 3. Het spoelwater mag niet in de bedieningselementen, verlichting, ventilatieopeningen of in de openingen van de scheidingsplaat komen! Het apparaat schoonmaken met een zachte doek en lauw water met een scheutje pH-neutraal afwasmiddel.

nl 4. Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven. 5. Na het schoonmaken het apparaat weer aansluiten. 6. Diepvrieswaren opnieuw in het diepvriesvak leggen.

Uitvoering Voor het reinigen kunnen alle variabele onderdelen van het apparaat worden verwijderd. Legplateaus uit de deur nemen Afb. % Legplateaus optillen en verwijderen. Glasplateaus eruit halen De glasplateaus naar voren trekken en verwijderen. Reservoir verwijderen Afb. ' Reservoir tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Diepvrieslade verwijderen Afb. ' Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen.

Verlichting (LED) Het apparaat is voorzien van een onderhoudsvrije LED verlichting. Reparaties aan deze verlichting mogen alleen door de Servicedienst of een erkend vakman worden uitgevoerd.

Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis. Gebruik eventueel een isolatieplaat. Warme gerechten en dranken eerst laten afkoelen, daarna in het apparaat plaatsen. Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen. Deuren van het apparaat zo kort mogelijk openen. Voor een zo laag mogelijk energieverbruik: aan de zijkanten enige afstand tot de wand aanhouden. De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparaat.

Bedrijfsgeluiden Heel normale geluiden Brommen De motoren lopen (bijv. koelaggregaten, ventilator). Borrelen, zoemen of gorgelen Koelmiddel stroomt door de buizen. Klikgeluiden Motor, schakelaar of magneetventielen schakelen in/uit. Knakkende geluiden Het automatische ontdooisysteem treedt in werking.

Voorkomen van geluiden Het apparaat staat niet waterpas Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor de schroefvoetjes of leg iets onder het apparaat. Het apparaat staat tegen een ander meubel of apparaat Het apparaat van het meubel of apparaat ernaast wegschuiven. Reservoirs of draagplateaus wiebelen of klemmen Controleer de delen die eruit gehaald kunnen worden en zet ze eventueel opnieuw in het apparaat. Flessen of serviesgoed raken elkaar De flessen of het serviesgoed los van elkaar zetten.

Kleine storingen zelf verhelpen Voordat u de hulp van de Servicedienst inroept: Controleer eerst of u aan de hand van de volgende punten de storing kunt verhelpen. Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geven om de storing te verhelpen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen! Storing De temperatuur wijkt erg af van de instelling.

Oplossing In sommige gevallen is het voldoende om het apparaat gedurende 5 minuten uit te schakelen. Als de temperatuur te warm is: na enkele uren controleren of de temperatuur de temperatuurinstelling genaderd is. Als de temperatuur te koud is: de volgende dag de temperatuur nogmaals controleren.

Het alarmsignaal is te horen. Storing - in de diepvriesruimte is het te De temperatuurindicatie warm! knippert. Afb. "/3 Gevaar voor de diepvrieswaren.

Oplossing Druk op de temperatuurinsteltoets, afb. "/1, om het alarmsignaal uit te schakelen.

De be- en ontluchtingsopeningen zijn afgedekt.

Afdekking verwijderen.

Er zijn teveel levensmiddelen Max. invriescapaciteit niet overschrijden. tegelijk in het diepvriesvak gelegd. Nadat de storing is verholpen, stopt de temperatuurindicatie met knipperen. De temperatuur in de diepvriesruimte is te warm.

De deur van het apparaat werd te vaak geopend.

Deur van het apparaat niet onnodig openen.

De be en ontluchtingsopeningen zijn afgedekt.

Afdekkingen verwijderen.

Invriezen van grotere hoeveelheden verse levensmiddelen.

Max. invriescapacitiet niet overschrijden.

De verlichting functioneert niet.

De LED verlichting is kapot.

Zie hoofdstuk „Verlichting (LED)”.

De deur stond te lang open. De verlichting wordt na ca. 10 minuten uitgeschakeld.

Na het sluiten en openen van de deur brandt de verlichting weer.

Gedimde verlichting van de bedieningselementen.

Wanneer het apparaat een tijdje niet wordt bediend, wordt de indicatie van het bedieningspaneel op de energiespaarmodus gezet.

Zodra het apparaat weer in gebruik is, bijv. bij het openen van de deur, schakelt de indicatie weer op de normale verlichting om.

Geen enkele indicatie brandt. Stroomuitval; de zekering is Stekker in het stopcontact steken. Controleer uitgeschakeld; de stekker zit of er stroom is. Controleer de zekeringen. niet goed in het stopcontact.

Het apparaat koelt niet, de temperatuurindicatie en de verlichting branden.

Het presentatielicht is ingeschakeld.

Temperatuur-insteltoets afb. "/1 gedurende 10 seconden ingedrukt houden tot een bevestigingssignaal te horen is. Na een tijdje controleren of het apparaat koelt.

Servicedienst Adres en telefoonnummer van de Servicedienst in uw omgeving kunt u vinden in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef a.u.b. aan de Servicedienst het E-nummer (E-Nr.) en het FD-nummer (FD) van het apparaat op. U vindt deze gegevens op het typeplaatje. Afb. * Door vermelding van het fabrikaat- en productnummer kunt u onnodige voorrijdkosten vermijden. Zo bespaart u zich de daarmee verbonden meerkosten.

Verzoek om reparatie en advies bij storingen De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen. NL B

088 424 4020 070 222 142
