MANUALE UTENTE K134VV21FF SIEMENS

Avvertenze di sicurezza e potenziale pericolo Avvertenze per lo smaltimento Dotazione Luogo d’installazione Osservare la temperatura ambiente e la ventilazione del locale Collegare l’apparecchio Conoscere l’apparecchio Accensione dell’apparecchio Regolare la temperatura eco Funzioni di allarme Capacità utile totale Il frigorifero

43 46 47 47 47 48 49 49 50 50 51 51 52

Congelatore Max. capacità di congelamento Congelare e conservare Congelamento di alimenti freschi Super-congelamento Decongelare surgelati Dotazione Adesivo «OK» Spegnere l'apparecchio Pulizia dell’apparecchio Illuminazione (LED) Risparmiare energia Rumori di funzionamento Eliminare piccoli guasti Servizio Assistenza Clienti

Appuyez sur la touche de réglage de la température Fig. "/1, pendant 10 secondes, jusqu’à ce qu’une tonalité de confirmation se fasse entendre. Vérifiez au bout d’un certain temps si l’appareil réfrigère.

it itIndiceitIstruzioni per I´uso

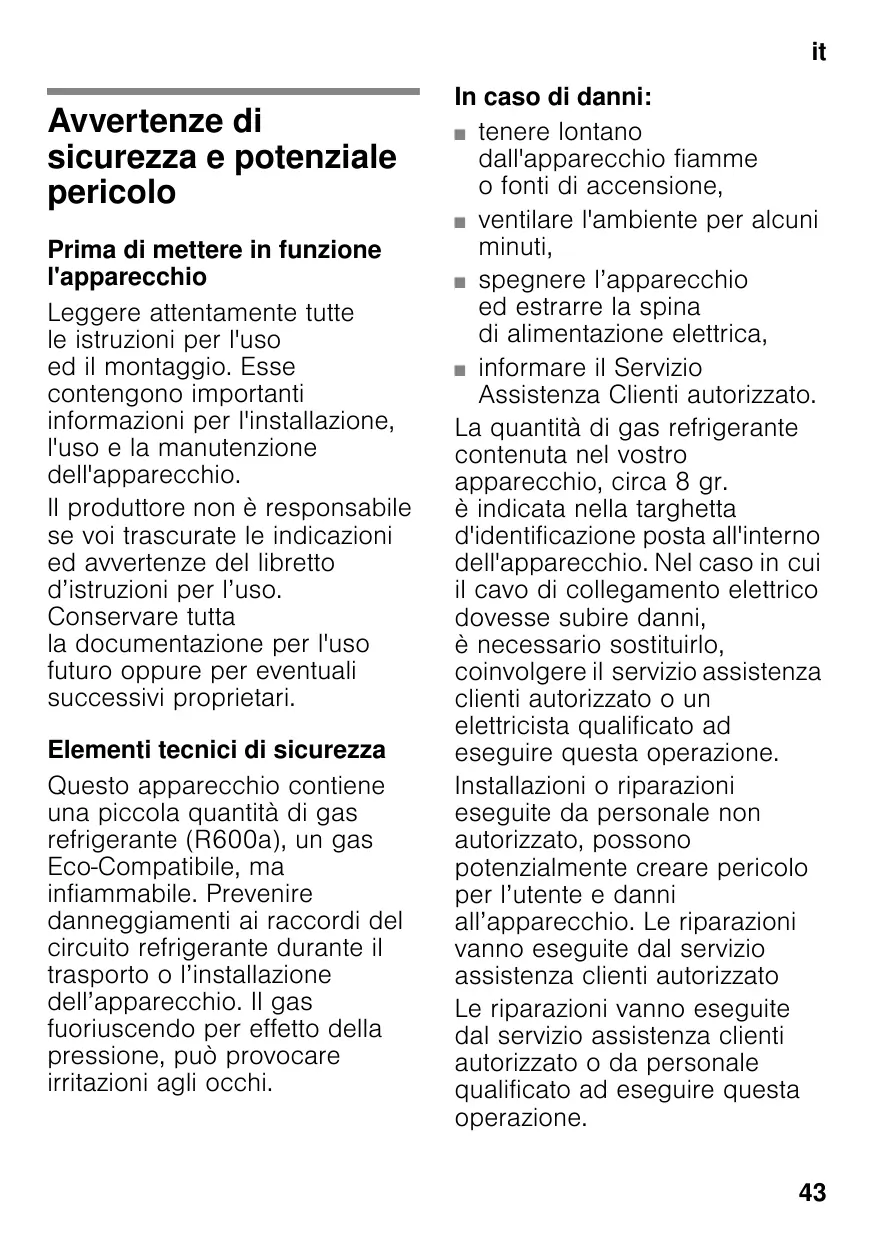

Avvertenze di sicurezza e potenziale pericolo Prima di mettere in funzione l'apparecchio Leggere attentamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio. Il produttore non è responsabile se voi trascurate le indicazioni ed avvertenze del libretto d’istruzioni per l’uso. Conservare tutta la documentazione per l'uso futuro oppure per eventuali successivi proprietari. Elementi tecnici di sicurezza Questo apparecchio contiene una piccola quantità di gas refrigerante (R600a), un gas Eco-Compatibile, ma infiammabile. Prevenire danneggiamenti ai raccordi del circuito refrigerante durante il trasporto o l’installazione dell’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi.

In caso di danni: ■ tenere lontano dall'apparecchio fiamme o fonti di accensione, ■ ventilare l'ambiente per alcuni minuti, ■ spegnere l’apparecchio ed estrarre la spina di alimentazione elettrica, ■ informare il Servizio Assistenza Clienti autorizzato. La quantità di gas refrigerante contenuta nel vostro apparecchio, circa 8 gr. è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire questa operazione. Installazioni o riparazioni eseguite da personale non autorizzato, possono potenzialmente creare pericolo per l’utente e danni all’apparecchio. Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad eseguire questa operazione. 43

it È consentito usare solo parti di ricambio originali del costruttore. Solo con l’impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati. Il prolungamento del cavo elettrico di alimentazione deve essere eseguito dal servizio assistenza clienti autorizzato. Nell’impiego quotidiano ■

Non introdurre mai apparecchi elettrici nell’interno di questo elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione! Non sbrinare o pulire mai l’apparecchio con una pulitrice a vapore. Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica! Non utilizzare oggetti appuntiti o affilati per rimuovere la brina o il ghiaccio. E’ possibile danneggiare i raccordi del circuito refrigerante, che rende inservibile l’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi.

Non conservare nell’apparecchio prodotti contenenti propellenti gassosi combustibili (per es. bombolette spray) e sostanze infiammabili. Pericolo di esplosione! Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. quale punto di appoggio o come sostegno. Per lo sbrinamento e la pulizia estrarre la spina d’alimentazione o disinserire l’interruttore di sicurezza. Evitare di esercitare trazioni sul cordone elettrico, ma impugnare correttamente la spina. Conservare alcool ad alta gradazione in un contenitore ermeticamente chiuso, e posto in posizione verticale. Evitare che olii o grassi imbrattino parti plastiche o le guarnizioni delle porte. I grassi aggrediscono il materiale plastico e la guarnizione della porta diventano fragili e porose. Non ostruire le aperture di passaggio dell’aria di aereazione dell’apparercchio.

Evitare pericoli a bambini e persone a rischio: Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi ed altresì persone, sprovviste di sufficiente conoscenza del sicuro funzionamento dell'apparecchio. Accertarsi che i bambini e le persone a rischio abbiano ben compreso i pericoli. Una persona responsabile della sicurezza è tenuto a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio. Permettere l’uso dell’apparecchio solo a bambini in età di 8 anni o superiore. Sorvegliare i bambini durante la pulizia e la manutenzione. Non permettere che i bambini giochino con l'apparecchio. Non conservare nel congelatore liquidi inbottiglia e lattine (specialmente le bevande contenenti anidride carbonica). Bottiglie e lattine possono rompersi! Non mettere in bocca alimenti congelati appena presi dal congelatore. Pericolo di ustioni!

Evitare il contatto prolungato delle mani con alimenti congelati, ghiaccio o i raccordi dell’evaporatore ecc. Pericolo di ustioni!

Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo! L'apparecchio non è un giocattolo per bambini! Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini!

Norme generali L’apparecchio è idoneo per raffreddare e congelare alimenti, ■ per preparare ghiaccio. Questo apparecchio è destinato all’uso domestico privato nelle famiglie ed all’ambiente domestico. L’apparecchio è schermato contro i radiodisturbi secondo la direttiva UE 2004/108/EC. La tenuta ermetica del circuito del freddo è stata controllata. ■

it Questo prodotto è conforme alle pertinenti norme di sicurezza per gli apparecchi elettrici (EN 60335-2-24). Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Avvertenze per lo smaltimento * Smaltimento dell'imballaggio L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono EcoCompatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme. Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

* Rottamazione di un apparecchio dismesso Gli apparecchi dismessi dispongono ancora di un valore residuo! Un corretto smaltimento nel rispetto dell’ecologia, permette di recuperare materie prime pregiate.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

m Avviso In caso di apparecchi fuori uso 1. Estrarre la spina di alimentazione. 2. Troncare il cavo elettrico di collegamento e rimuoverlo unitamente alla spina. 3. Non estrarre i ripiani e i contenitori, questo rende più difficile ai bambini di entrare nel vano frigo dell'apparecchio! 4. Vietare ai bambini di giocare con un apparecchio dismesso. Pericolo di asfissia! I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell’apparecchio alla piattaforma di riciclaggio.

Dotazione Dopo il disimballo controllare l’apparecchio per accertare eventuali danni di trasporto. In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l’apparecchio è stato acquistato. La dotazione comprende i seguenti componenti: ■ Apparecchio ■ Accessori (a secondo del modello) ■ Busta con il materiale utile al montaggio ■ Istruzioni per l’uso ■ Istruzioni per il montaggio ■ Libretto del servizio assistenza clienti autorizzato ■ Allegato di garanzia convenzionale ■ Informazioni sul consumo energetico e sui possibili rumori

Luogo d’installazione Il luogo d’installazione idoneo è un locale asciutto, ventilabile. Il luogo d’installazione non deve essere esposto ad irraggiamento solare diretto e non essere vicino ad una fonte di calore, cucina, calorifero ecc. Se è inevitabile l’installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore: ■ ■

Da cucine elettriche o a gas 3 cm. Da stufe ad olio o a carbone 30 cm.

Il pavimento nel luogo d’installazione non deve cedere, rinforzarlo se necessario. Compensare gli spessori le eventuali disuguaglianze del pavimento.

Distanza dal muro Figura # Una distanza laterale dell’apparecchio dal muro non è necessaria. I contenitori e ripiani possono essere comunque estratti liberamente.

Osservare la temperatura ambiente e la ventilazione del locale Temperatura ambiente L’apparecchio è progettato per una specifica classe climatica. In funzione di questa, l’apparecchio può essere usato alle seguenti temperature ambientali. La classe climatica è indicata nella targhetta porta-dati. Figura * Classe climatica

SN N ST T Temperatura ambiente ammessa da +10 °C a 32 °C da +16 °C a 32 °C da +16 °C a 38 °C da +16 °C a 43 °C

it Avvertenza L’apparecchio è perfettamente efficiente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all’apparecchio fino ad una temperatura di +5 °C.

Ventilazione Figura $ L’aria sulla parete posteriore dell’apparecchio si riscalda. L’aria riscaldata deve poter defluire liberamente. Altrimenti il refrigeratore deve lavorare di più. Questo aumenta il consumo di energia elettrica. Perciò: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell’aria!

Collegare l’apparecchio Dopo avere posizionato l’apparecchio, attendere circa 1 ore prima di metterlo in funzione, questo assicura che l’olio lubrificante si raccolga nella parte bassa del motore e non penetri nel circuito di raffreddamento. Pulire l’interno dell’apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell’apparecchio»).

Allacciamento elettrico La presa elettrica deve essere vicino all’apparecchio ed accessibile anche ad installazione avvenuta dell’apparecchio. L’apparecchio è conforme alla classe d’isolamento I. Collegare l’apparecchio a tensione alternata di 220–240 V/ 50 Hz utilizzando una presa elettrica dotata di connettore di messa a terra. La presa deve essere protetta con dispositivo elettrico di sicurezza da 10– 16 A. Per apparecchi, che vengono impiegati in paesi non europei, controllare se la tensione indicata corrisponda ai valori della locale rete elettrica. Questi dati sono riportati nella targhetta portadati. Figura *

m Avviso I nostri apparecchi possono essere collegati ad un inverter sinusoidale di rete. Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.

Conoscere l’apparecchio

Elementi di comando Figura " * Non in tutti i modelli. 1

Pulsante di regolazione temperatura Con questo pulsante si regola la temperatura desiderata. Spia «super» È accesa solo quando il superraffredamento e il supercongelamento è in funzione. Indicatore temperatura del congelatore I numeri corrispondono alle temperature del congelatore regolate in °C. Indicazione «eco mode» Viene evidenziato quando viene attivata la modalità «eco».

Svolgere l’ultima pagina con le figure. Questo libretto d’istruzioni per l’uso è valido per vari modelli, pertanto le dotazioni possono variare. Nelle illustrazioni sono possibili differenze. Figura ! * Non in tutti i modelli.

A B Frigorifero Congelatore

Elementi di comando Balconcino per bottigliette Ripiano per bottiglie grandi Illuminazione Regolatore di temperatura Cassetto per verdure Vassoio di congelamento Cassetto surgelati (piccolo)

Accensione dell’apparecchio

Figura " 1. Inserire la spina nella presa. 2. Viene emesso un segnale acustico. L'indicatore di temperatura 3 lampeggia. 3. Premere il pulsante regolazione temperatura 1. Il segnale acustico si disattiva. Quando il congelatore ha raggiunto la temperatura impostata, l'indicatore di temperatura 3 si accende.

it Il produttore consiglia le regolazioni seguenti: ■ Frigorifero: regolazione media ■ Congelatore: -18 °C Conservare gli alimenti delicati nel frigorifero.

Istruzioni per il funzionamento ■

Dopo l’accensione possono trascorrere diverse ore prima che le temperature regolate vengano raggiunte. Grazie al sistema NoFrost, completamente automatico, nel congelatore non si forma ghiaccio. Uno sbrinamento non è più necessario. Il lato anteriore dell’apparecchio è in parte leggermente riscaldato, questo impedisce la formazione di condensa nella zona della guarnizione della porta. Se la porta del congelatore resiste ad una nuova apertura subito dopo averla chiusa, attendere un attimo finché la depressione interna formatasi non si è compensata.

Regolare la temperatura Frigorifero Ruotare il regolatore di temperatura, figura !/8, nella posizione di regolazione desiderata. Consigliamo la posizione sulla marcatura. Una modifica della regolazione in senso orario provoca nel frigorifero temperature più basse.

Con una temperatura ambiente inferiore a 16 °C regolare l'apparecchio ad una temperatura leggermente superiore. Con una temperatura superiore ai 32 °C regolare l'apparecchio ad una temperatura leggermente inferiore. Regolare una temperatura molto bassa solo temporaneamente, in caso di: ■ frequente apertura della porta, ■ introduzione di grandi quantità di alimenti nel frigorifero.

Congelatore La temperatura può essere regolata da 18 °C a -24 °C. Premere ripetutamente il pulsante di regolazione temperatura 1 finché non è regolata la temperatura del congelatore desiderata. L’ultimo valore regolato viene memorizzato.La temperatura regolata è visualizzata nel display della temperatura 3.

eco Con la funzione «eco» si commuta l’apparecchio al funzionamento a risparmio energetico. L’apparecchio si regola automaticamente sulle seguenti temperature:

■ Congelatore: -16 °C Attivare Eco Premere ripetutamente il pulsante di regolazione temperatura 1, finché sul display viene evidenziato «eco».

Funzioni di allarme Figura "

Allarme porta L'allarme porta (suono continuo) si attiva quando la porta dell'apparecchio resta aperta per oltre un minuto. Chiudendo la porta il segnale acustico si disattiva di nuovo.

Allarme temperatura L’allarme temperatura si attiva se la temperatura nel vano del congelatore è troppo alta e gli alimenti congelati sono a rischio. Il display della temperatura, figura "/3, lampeggia. Attivazione del segnale acustico di allarme senza che questo costituisca pericolo per gli alimenti congelati: ■ alla prima messa in funzione dell’apparecchio, ■ all’introduzione di grandi quantità di alimenti freschi, ■ quando si tiene la porta del congelatore aperta troppo a lungo. Avvertenza Non ricongelare gli alimenti parzialmente o completamente decongelati. Questi possono essere di nuovo congelati solo dopo avere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all’uso. Non utilizzare più interamente la durata max. di conservazione

Disattivare l’allarme Figura " Premere il pulsante regolazione temperatura 1 per disattivare il segnale acustico.

Capacità utile totale I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura *

Sfruttare interamente il volume utile I contenitori possono essere rimossi per sistemare la quantità massima di alimenti. Gli alimenti possono essere poi accumulati direttamente sul ripiano e sul fondo del congelatore. Avvertenza Evitare gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell’aria viene impedita. Durante il congelamento, le confezioni degli alimenti possono attaccarsi alla parete di fondo. Rimozione degli accessori Estrarre i cassetti surgelati fino all'arresto, sollevarli avanti ed estrarli. Figura '

Considerare le zone fredde nel frigorifero

Il frigorifero è il luogo di conservazione ideale per carne, salumi, pesce, latticini, uova, alimenti pronti e prodotti da forno.

La circolazione dell’aria nel frigorifero, genera delle zone con temperature differenti:

Tenere presente nella conservazione ■

Conservare alimenti freschi, integri. Così la qualità e la freschezza si conservano più a lungo. Per i prodotti pronti ed alimenti confezionati osservare la data minima di conservazione o la data di consumo indicata dal produttore. Sistemare gli alimenti ben confezionati o coperti, per conservare aroma, colore e freschezza. Si evitano così contaminazioni di gusto e alterazioni di colore delle parti di plastica nel frigorifero. Fare prima raffreddare gli alimenti e le bevande caldi, poi metterli nell’apparecchio.

Avvertenza Per non pregiudicare la circolazione dell’aria, non ostruire le aperture di uscita dell’aria con alimenti. Gli alimenti, che sono conservati direttamente innanzi alle aperture di uscita dell’aria, possono anche essere congelati dall’aria fredda che esce.

La zona più fredda è nella parte superiore del frigorifero. Avvertenza Conservare nella zona più fredda gli alimenti delicati (per es. pesce, salsiccia, carne). La zona meno fredda è nella parte più bassa della porta e nel cassetto verdure. Avvertenza Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile.

Cassetto per verdure Figura !/9 La verdura in foglia si conserva meglio in presenza di un alto tasso di umidità dell’aria. Ortaggi e frutta dovrebbero essere conservati ad un’umidità più bassa. L’umidità dell’aria nel cassetto per verdure dipende dalla quantità di alimenti conservati. Avvertenza Un’umidità troppo alta provoca la formazione di condensa e marcescenza.

Congelatore Usare il congelatore ■ ■ ■

Per conservare alimenti surgelati. Per produrre cubetti di ghiaccio. Per il congelamento di alimenti.

Avvertenza Attenzione che la porta del congelatore sia chiusa correttamente! Se la porta è aperta gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica!

Max. capacità di congelamento

Congelare e conservare Acquisto di alimenti surgelati ■ ■ ■

Tenere presente nella sistemazione ■

Indicazioni sulla max. possibilità di congelamento in 24 ore sono riportate sulla targhetta d’identificazione. Figura *

Condizioni per la max. capacità di congelamento ■

Prima di introdurre prodotti freschi inserire il super congelamento (vedi il capitolo «Super congelamento»). Estrarre il contenitore; accumulare gli alimenti direttamente sul ripiano e sul fondo del congelatore. Congelare le quantità più grandi di alimenti preferibilmente nello scomparto superiore. Qui essi vengono congelati molto rapidamente e perciò anche salvaguardandone le proprietà.

La confezione non deve essere danneggiata. Rispettare la data di conservazione. La temperatura nell’espositorecongelatore di vendita deve essere -18 °C o inferiore. Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto possibile nel congelatore.

Congelare le quantità più grandi di alimenti preferibilmente nello scomparto superiore. Qui essi vengono congelati molto rapidamente e perciò anche salvaguardandone le proprietà. Disporre gli alimenti distesi in piano negli scomparti o nei cassetti surgelati. Avvertenza Gli alimenti già congelati non devono entrare in contatto con gli alimenti da congelare. Eventualmente spostare gli alimenti congelati nei altri cassetti surgelati.

Conservazione degli alimenti congelati Per garantire la perfetta circolazione dell’aria, introdurre il cassetto surgelati fino all’arresto.

Congelamento di alimenti freschi Per il congelamento utilizzare solo alimenti freschi ed integri. Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchine ed asparagi. In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura. Avvertenza Non mettere gli alimenti da congelare in contatto con quelli congelati. ■

Sono idonei per il congelamento: Prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatiche, uova senza guscio, latticini, come formaggio, burro e ricotta, pietanze pronte e residui vivande, come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi. Non sono idonei per il congelamento: Tipi di ortaggi, che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese.

Confezionamento di alimenti surgelati Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi. 1. Introdurre l’alimento nella confezione. 2. Fare uscire l’aria. 3. Chiudere la confezione ermeticamente. 4. Scrivere sulla confezione il contenuto e la data di congelamento. Sono idonei per il confezionamento: fogli di plastica, fogli tubolari di polietilene, fogli di alluminio, contenitori per surgelati. Questi prodotti sono in vendita nel commercio specializzato. Non sono idonei per il confezionamento: carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati. Sono idonei per chiudere le confezioni: anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili. I sacchetti ed i fogli tubolari di polietilene possono essere saldati con un saldatore per fogli di plastica.

it Durata di conservazione dei surgelati La durata di conservazione dipende dal tipo di alimento. Ad una di temperatura di -18 °C: ■ Pesce, salsiccia, pietanze pronte, prodotti da forno: fino a 6 mesi ■ Formaggio, pollame, carne: fino a 8 mesi ■ Verdura, frutta: fino a 12 mesi

Accendere e spegnere Figura " Premere ripetutamente il pulsante di regolazione temperatura 1, finché non si accende la spia super 2. Dopo 2½ giorni il super-congelamento si disinserisce automaticamente.

Decongelare surgelati A seconda del genere e dell’uso, utilizzare una delle seguenti possibilità: ■

Super-congelamento Per conservare vitamine, valori nutritivi, aspetto e gusto, gli alimenti devono essere congelati completamente, anche nell’interno, nel tempo più breve possibile. Per evitare un indesiderato aumento della temperatura, inserire il supercongelamento alcune ore prima di introdurre alimenti freschi. In linea di massima sono sufficenti 4– 6 ore. Dopo l’inserimento l’apparecchio funziona costantemente, nel congelatore si raggiunge una temperatura molto bassa. Se si vuole utilizzare la max. possibilità di congelamento, il super-congelamento deve essere attivato 24 ore prima di introdurre gli alimenti freschi. Le quantità di alimenti più piccole (fino ad 2 kg) possono essere congelate senza super-congelamento.

a temperatura ambiente nel frigorifero nel forno elettrico, con/senza ventola aria calda nel forno a microonde

m Attenzione Non ricongelare gli alimenti parzialmente o completamente decongelati. Questi possono essere di nuovo congelati solo dopo avere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all’uso. Non utilizzare più la durata max. di conservazione.

Avvertenza Con il super-congelamento inserito, maggiori sono i rumori di funzionamento.

I ripiani interni ed i balconcini della porta possono essere spostati secondo la necessità:

(non in tutti i modelli) Con il controllo della temperatura «OK» possono essere rilevate temperature inferiori a +4 °C. Ridurre gradualmente la temperatura, se l’adesivo termosensibile non visualizza «OK».

Tirare i ripiani in avanti, abbassarli e ruotarli lateralmente. Figura & Sollevare il balconcino o ripiano ed estrarlo. Figura %

Dotazione speciale (non in tutti i modelli)

Avvertenza Alla messa in funzione dell’apparecchio per raggiungere la temperatura possono essere necessarie fino a 12 ore.

Vaschetta per ghiaccio Figura ( 1. Riempire la vaschetta del ghiaccio per ¾ con acqua e riporla nel congelatore. 2. Staccare la vaschetta del ghiaccio eventualmente attaccata solo con un oggetto non acuminato (manico di cucchiaio). 3. Per staccare i cubetti di ghiaccio mettere brevemente la vaschetta sotto acqua corrente oppure torcerla leggermente. Set colazione Figura ) I contenitori del set colazione possono essere estratti e riempiti singolarmente.

Corretta regolazione

Spegnere l'apparecchio Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza. Il refrigeratore si spegne.

Mettere fuori servizio l’apparecchio Quando non si usa l’apparecchio per un lungo periodo: 1. Estrarre la spina di alimentazione o disinserire il dispositivo di sicurezza. 2. Pulire l’apparecchio. 3. Lasciare aperte le porte dell’apparecchio.

Non utilizzare prodotti per pulizia e solventi chemici contenenti sabbia, cloro o acidi. Non usare spugne abrasive o spugne che graffiano. Sulle superfici metalliche potrebbe formarsi macchie da corrosione. Non lavare mai in lavastoviglie i ripiani ed i contenitori. Questi elementi si possono deformare!

L'acqua di lavaggio non deve penetrare nelle zone seguenti: ■ Elementi di comando ■ Illuminazione ■ Aperture di ventilazione ■ Aperture nel divisorio

Procedere come segue: 1. Estrarre la spina di alimentazione o disinserire il dispositivo di sicurezza. 2. Estrarre gli alimenti surgelati e depositarli in un luogo fresco. Disporre un panetto di ghiaccio (se disponibile) sugli alimenti. 3. L'acqua non deve penetrare negli elementi di comando, nell'illuminazione, nelle aperture di ventilazione o nelle aperture del piano divisorio! Pulire l’apparecchio con un panno morbido, acqua tiepida e poco detergente a pH neutro.

4. Lavare la guarnizione della porta solo con acqua pulita e poi asciugarla con cura. 5. Dopo la pulizia: ricollegare l’apparecchio. 6. Introdurre di nuovo i surgelati.

Dotazione Per la pulizia tutte le parti mobili dell’apparecchio possono essere estratte. Rimozione dei balconcini dalla porta Figura % Sollevare ed estrarre i balconcini. Estrarre i ripiani di vetro Tirare i ripiani di vetro in avanti ed estrarli. Estrarre i contenitori Figura ' Estrarre i contenitori fino all’arresto, sollevarli avanti ed estrarli. Estrarre i cassetti surgelati Figura ' Estrarre i cassetti surgelati fino all’arresto, sollevarli avanti ed estrarli.

Illuminazione (LED) L’apparecchio è dotato di un’illuminazione a LED esente da manutenzione. Riparazioni a questa illuminazione deve essere eseguite solo dal Servizio Assistenza Clienti autorizzato.

Installare l’apparecchio un in ambiente asciutto ventilabile. L’apparecchio non deve essere esposto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa). Altrimenti usare un pannello isolante. Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell’apparecchio. Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti. Aprire la porta dell’apparecchio il tempo più breve possibile. Al fine di raggiungere il minimo consumo energetico: mantenere una piccola distanza laterale dal muro. La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio.

Rumori di funzionamento Rumori normali Ronzio Motori in funzione (ad es. gruppi frigoriferi, ventilatore). Gorgoglìo, scroscio o fruscìo Derivano dal gas refrigerante, che circola nei i raccordi del circuito refrigerante. Breve scatto Motore, interruttori ed elettrovalvole s'inseriscono/disinseriscono. Crepitio Sbrinamento automatico in corso.

Evitare i rumori L'apparecchio non è correttamente livellato Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzare i piedini a vite o inserire uno spessore. L'apparecchio è in contatto laterale Allontanare l'apparecchio dai mobili o apparecchi con i quali è in contatto. I contenitori o i ripiani traballano o non sono correttamente inseriti Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente. I contenitori all’interno dell’apparecchio si toccano tra loro Allontanare un poco le bottiglie o i contenitori.

Eliminare piccoli guasti Prima di rivolgersi al customer service: provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti istruzioni. L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore. Guasto

La temperatura si discosta notevolmente dalle impostazioni iniziali.

Emissione del segnale acustico. Il display della temperatura lampeggia. Figura "/3

Rimedio In alcuni casi basta spegnere l'apparecchio per 5 minuti. Se la temperatura è troppo alta, controllare dopo qualche ora se vi è stata una normalizzazione della temperatura. Se la temperatura è troppo bassa, ricontrollare la temperatura il giorno seguente.

Guasto - la temperatura nel congelatore è troppo alta! Alimenti a rischio.

Per disattivare il segnale acustico premere il pulsante regolazione temperatura, figura "/ 1.

La porta dell’apparecchio è aperta.

I passaggi dell’aria per l’aerazione sono ostruiti.

Provvedere a liberare le bocchette di passaggio dell’aria.

Troppi alimenti sono stati Non superare la capacità massima messi a congelare insieme in di congelamento. una sola volta. L’intermittenza della spia temperatura cessa dopo avere eliminato l’inconveniente. La temperatura nel congelatore è troppo alta.

Frequente apertura Non aprire inutilmente la porta della porta dell’apparecchio. dell’apparecchio. I passaggi dell’aria Liberare le aperture. per l’areazione sono ostruiti. Congelamento di grandi quantità di alimenti freschi.

Non superare la quantità massima di congelamento.

L'illuminazione non funziona. L'illuminazione con il LED è guasta.

Rimedio Vedi capitolo «Illuminazione (LED)».

La porta è rimasta troppo tempo aperta. L'illuminazione si spegne dopo ca. 10 min..

L'illuminazione si riaccende chiudendo e riaprendo la porta.

Luminosità ridotta degli elementi di comando.

Se per qualche tempo l’apparecchio non viene usato, l’indicazione nel pannello comandi passa a modalità di risparmio energetico.

Non appena l’apparecchio è di nuovo in uso, per es. in caso di apertura della porta, l’indicazione si riaccende con illuminazione normale.

Tutte le spie spente.

Interruzione dell’energia elettrica; è scattato il dispositivo elettrico di sicurezza; la spina d’alimentazione non è inserita correttamente.

Collegare la spina di alimentazione. Controllare se vi è energia elettrica e controllare il dispositivo elettrico di sicurezza.

L’apparecchio non raffredda, Il programma «dimostrativo» le spie di temperatura è attivo. e l’illuminazione sono accese.

Mantenere premuto il pulsante di regolazione temperatura figura "/1 per 10 secondi, finché non viene emesso un segnale acustico di conferma. Dopo qualche tempo controllare se l’apparecchio raffredda.

Servizio Assistenza Clienti Trovate un centro d’assistenza clienti autorizzato a voi vicino tramite i numeri verdi (800…) in Internet oppure nell’elenco del Servizio Assistenza Clienti in dotazione all’apparecchio. Indicate al Servizio Assistenza Clienti autorizzato la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD) dell’apparecchio. Trovate questi dati sulla targhetta d’identificazione. Figura * Indicando la sigla del prodotto ed il numero di fabbricazione contribuite ad evitarci interventi inutili. Risparmiate così la relativa spesa.

Ordine di riparazione e consulenza in caso di guasti Trovate i dati di contatto di tutti i paesi nell’accluso elenco dei centri di assistenza clienti. I CH

800-018346 0848 840 040
