GEBRUIKSAANWIJZING AI-301DA TEAC

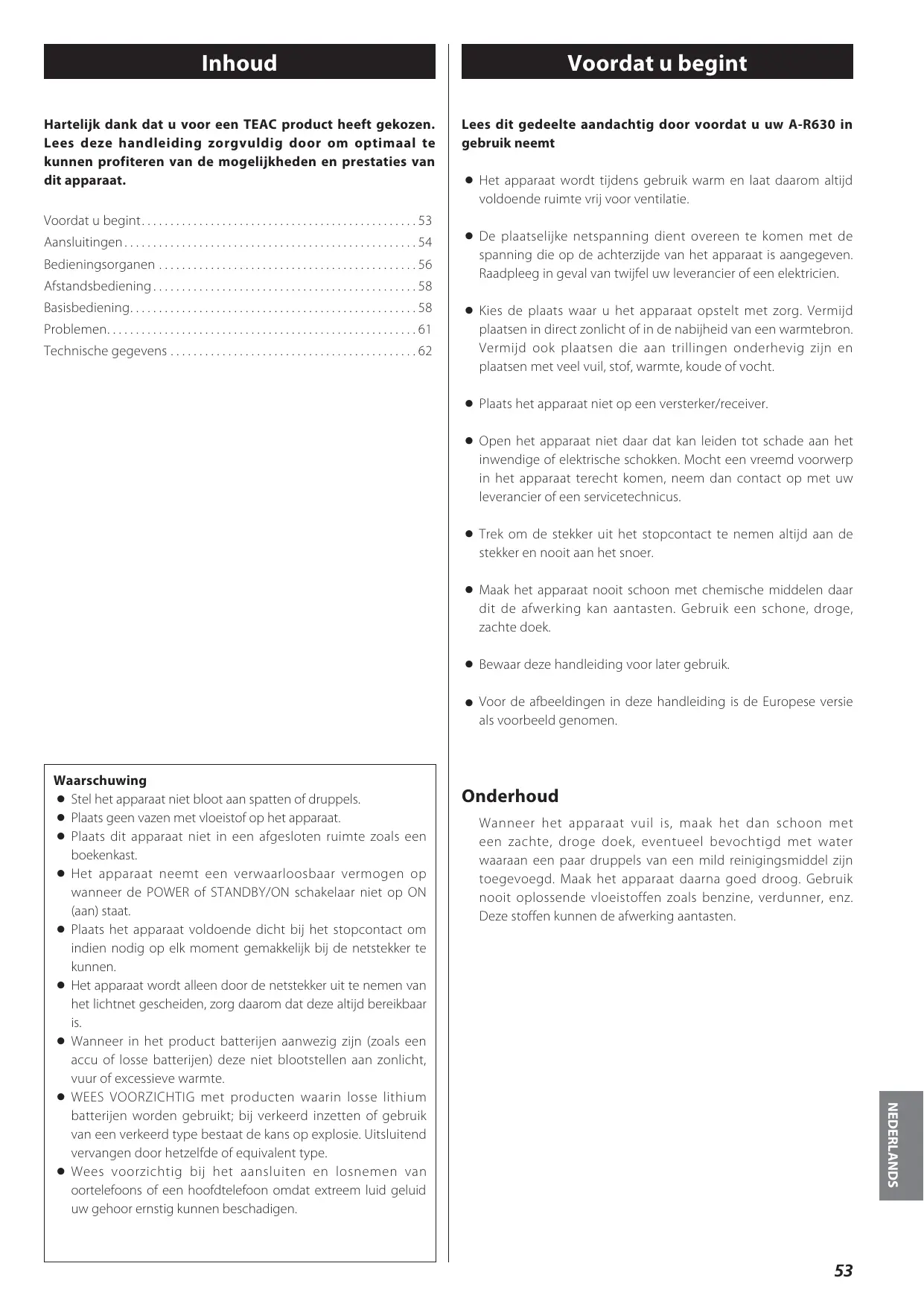

Hartelijk dank dat u voor een TEAC product heeft gekozen. Lees deze handleiding zorgvuldig door om optimaal te{kunnen profiteren van de möglichkheden en prestaties van dit apparatusat.

Voordat u begint. 53

Aansluitingen 54

Bedieningsorganen 56

Afstandsbediening. 58

Basisbediening. 58

Problemen. 61

Lees dit gedeelte aandachtig door voordat u uw A-R630 in gebruik neemt

• Het apparaat worden tijdens gebruik warm en LAST voldoende ruimte vrij voor ventilatie.
• Deplaatselijke netspanning dient overeen te komen met de spanning die op dechterzijde van het apparatus is aangegeven. Raadpleeg in geval van twijfel uw leverancier of een elektricien.
• Kies deplaats waar u het apparaat opstelt met zorg. Vermijdplaatsen in direct zonlicht of in de nabijheid van een warmtebron. Vermijd ookplaatsen die aan trillingen onderhevig�n enplaatsen met veel vuil, stof, warmte, koude of vocht.
• Plaats het apparaat Niet op een versterker/receiver.
• Open het apparaat Niet waar dat kan leiden tot schade aan het inwendige of elektrische schokken. Mocht een vreemd voorwerp in het apparaat verecht worden, neem dan contact op met uw leverancier of een servicetechnicus.
• Trek om de stekker uit het stopcontact te nemen.altijd aan de stekker en nooit aan het snoer.
  Maak het apparaat nooit schoon met chemische middelen waar dit de afwerking kan aantasten. Gebruik een schone, droge, zachte doeK.
• Bewaar deze handleiding voor later gebruik.
• Voor de afbeeldingen in deze handleiding is de Europese versie als voorbeeld genomen.

Waarschuwing

Stel het apparaat Niet bloot aan spatten of druppels.
- Plaats geen vazen met vloeistof op het apparatus.
- Plaats dit apparaat Niet in een afgesloten ruimte zoals een boekenkast.
- Het apparaat neemt een verwaarloosbaar vermogen op wanner de POWER of STANDBY/ON schakelaar Niet op ON (aan) staat.
- Plaats het apparaat voldoende zich bij het stopcontact om indien nodig op elk moment gemakkelijk bij de netstekker te kunnen.
- Het apparaat worden alleen door de netstekker uit te nemen van hetlichtnet gezheiden, zorg waarom dat deze.altijd bereikbaar is.
- Wonneer in het product batterijen aanwezig zijn (zoals een accu of losse batterijen) deceptive Niet blootstellen aan zonlicht, vuur of excessieve warmte.
- WEES VOORZICHTIG met producten waarin losse lithium batterijen worden gebruikt; bij verkeerd inzetten of gebruik van een verkeerd type bestaat de kans op explosie. Uitsluitend verrangen door hetzelfde of equivalent type.
- Wees voorzichtig bij het aansluiten en losnemen van oortelefoons of een hoofdteleloon.ovat extreem luid geluid uw gezhoort ernstig hunnen beschadigen.

Onderhoud

Wanner het apparaat vuil is, maar het dan schoon met een zachte, droge doek, eventueel bevochtigd met water waaraan een paar druppels van een mild reinigingsmiddel zichtoegevoegd. Maak het apparaat daarna goed droog. Gebruik nooit oplossende vloeistoffen zoals benzine, verdunner, enz. Deze stoffen kuren de afwerking aantasten.

LET OP:

• Raadpleeg van te voren de handleidingen van de componenten die u op de A-R630 aan wilt sluiten.
• Zorg voor een correcte aansluiting van alle verbindingskabels.
• Bundel audiosignaalkabels Niet met netstroom- of luidsprekerkabels om ongewenste interferentie te voorkomen.

PHONO Platenspeler

TUNER Tuner (T-R650/T-R650DAB)

CD CD spelER (CD-P650).

AUX1/AUX2 Audio component

TAPE1/CD-R Cassettedeck, CD recorder, enz.

TAPE2 Cassettedeck, CD recorder, enz.

A PHONO en SIGNAL GND aansluitingen

Verbind de cinch kabels van een platenspeler (pick-up) met de PHONO aansluitingen.

Let op, aansluiten als volgt:

witte plug witte aansluiting (L: linkerkanaal)

rode plug rode aansluiting (R: rechterkanaal)

Verbind de massadraad van de platenspeler met de SIGNAL GND aansluiting.

B AUDIO IN/OUT aansluitingen

Een analogoog 2-kanalen audiosignaal worden via deze aansluitingen ontvangen of verzonden. Sluit de component aan met in de handel verkrijgbare cinch kabels.

Let op, aansluiten als volgt:

witte plug witte aansluiting (L: linkerkanaal)

rode plug rode aansluiting (R: rechterkanaal)

• Zorg ervoor dat alle kabels goed+zijn aangesloten. Om storing en ruis te voorkomen, de signaalkabels Niet bundelen met netsnoeren of luidsprekerkabels.

C REMOTE CONTROL aansluitingen

Wanner u in het bezit bent van een TEAC T-R650, T-R650DAB en CD-P650 sluit dan de REMOTE CONTROL (A of B) plug van elke component aan met de kabel die bij de T-R650, T-R650DAB en CD-P650 hoogt.

D AClichtnetuitgang (geschakeld)

Deze aansluiting is alleen actief als de A-R630 is ingeschakeld.

Waarschuwing:

Het totale opgenomen vermogen van de op de A-R630 aangesloten componenten mag Niet meer dan 100 W bedragen (0,5 A).

Luidsprekeruitgangen

Waarschuwing:

Om beschadiging van het apparaat door overbelasting of kortsluiting te voorkomen, de A-R630 uitschakelen voordat u de luidsprekers aansluit.

• Controller de impedantie van uw luidsprekers. Gebruikt u eénaar luidsprekers, sluit dan luidsprekers met een impedantie van 4 tot 16 ohm aan (SPEAKERS A of SPEAKERS B). Gebruikt utweeaar luidsprekers tegelijk dan dient de impedantie van deze luidsprekers 8 tot 16 ohm+zijn.
• De zwarte luidsprekeraansluitingen van de versterker zijn de negatieve aansluitingen.

Bij de meeste luidsprekerkabels is de ④ ader van de luidsprekerkabel gerekt of gekleurd om deze te onsderscheiden van de ader van de kabel. Verbind de gerekte/gekleurde ader met de ④ aansluiting en de ongemerkte ader met de Zwarte aansluiting.

WAARSCHUWING:

Let er op dat de metalen einden van de twee draden Niet met elkaar in aanraking komen,ondat dit kortsluiting tot geolg kan hebben.Dit kan maybek brand veroorzaken en/of uw HiFi systeem ernstig beschadigen.

Aansluiten van de luidsprekers

SPEAKERS A, B

1. Draai de schroef maar links los. De schroef kan nicht van de aansluiting worden verwijderd.
2. Steek de draad volledig in de aansluiting en draai de schroef waar rechts stevig vast.

• Let er op dat geen isolatiematerialial van de draad in de aansluiting komt, stek alleen het metalen gedeelte van de kabel in de aansluiting.
• Controller of de luidsprekerkabels stevig vast zitten door erlicht aan te trekken.

F Netsnoer

Pas nadat alle andere verbindingen zijn gemaakt sluit u het netsnoer op het stopcontact aan.

• Sluit het netsnoor uitsluitend aan op een stopcontact dat bezelfde spanning voert als op deijkenzijde van het apparaat staat aangegeven.
• Wanner u de stekker uit het stopcontact neemt, trek dan.altijd aan de stekker en nooit aan het snoer.

A Sensor

Richt de afstandsbediening op de Sensor op de voorzijde van de A-R630.

B POWER

Druk op deze toets om de A-R630 in de standby stand te zetten of om het systemeui te schakelen.

C STANDBY/ON

Wonneer de A-R630 is ingeschakeld met POWER, kunt u het apparaat met deze toets in- en uitschakelen (standby).
De STANDBY individatie Licht op wonneer de A-R630 in standby staat. Deze individatie dooft zodia het system wordt ingeschakeld.

D INPUT SELECTOR

Hiermee kiest u de gewentse signaalbron. Eenindicatie geeft aan welke signaalbron u heeft gekozen.

TAPE 2 MONITOR

Wanner een cassettedeck is verbonden met de TAPE 2 ingang, schakelt u hiermee de Tape Monitor functie in enuit. De indicate licht op wanner Tape Monitor is ingeschakeld.

F MUTING

Indrukken om het geluid tijdelijk te verzwakken. De individie MUTING knippert als de MUTING is ingeschakeld. Nogmaals indrukken om het geluid waar normal in te schakelen.

VOLUME

Draai hieraan (of druk op VOLUME op de afstandsbediening) om het volume in te stellen.

H Microfooningang (MOC) en Microfoon niveau-installling (MIC LEVEL)

Het geluid van de hierop aangesloten microloon worden samen met het geluid van de met de INPUT SELECTOR gekozen bron hoorbaar.

Het niveau van de microfoon regelt u met MIC LEVEL.

LOUDNESS

Indrukken om het tekort aan lage tonen op laag niveau te compenseren.

J BALANCE

Hiermee regelt u de balans tussen beide luidspekers.

Normaal gesproken staat deze regelaar in de middenpositie.

K SOURCE DIRECT (Signaalbron direct)

Druk op SOURCE DIRECT om het signal direct maar de volumeregelaar te schakelen. De toetslicht op en de klankregeling isuitgeschakeld.

TREBLE

Regelt de sterkte van de hoge freiements in het signaal.

M BASS

Regelt de sterkte van de lage frequents in het signaal.

N SPEAKERS

Gebruik deze toetsen om de luidsprekers (A of B) in of uit te schakelen.

ON: ingeschakeld

OFF:uitgeschakeld

0 PHONES

Sluit hierop een hoofdtelefoon aan en regel het volume met de VOLUME regelaar.

Afstandsbediening

Bij het bedieren van de CD-speler (CD-P650) of de tuner (T-R650/T-R650DAB) met de afstandsbediening kiest u eerst met de INPUT SELECTOR de ingang ( D ) op de afstandsbediening.

a ON

Wanneer POWER op de A-R630 is ingedrukt, kurz u hiermee het systemd inschakelen.

b STANDBY

Wanneer POWER op de A-R630 is ingedrukt, kurz u hiermee het systemd in standby zetten.

De overige toetsen worden gebruikt voor het bedieren van de TEAC CD-P650, T-R650 en T-R650DAB.

Opmerking:

Om de volgende instructies eenvoudiger te makeen worden denamen van de toetsen op de voorzijde van de A-R630 gezruikt en Niet de namen van de toetsen op de afstandsbediening.

Afstandsbediening

De A-R630 en verschillende andere TEAC componenten die van het UR logo IR op de voorzijde dragen, hunnen bediend worden met de meegeleverde "UR" afstandsbediening.

Richt bij gebruik de afstandsbediening op de REMOTE SENSOR op de voorzijde de A-R630 (of een andere TEAC component).

• Ondanks het feit dat de afstandsbediening binnen het effectieve bereik worden gezrukt, kan de aanwezigheid van obstakels ertoe leiden dat deze Niet werkt.
• Wonneer de afstandsbediening worden gebruikt in de nabijheid van apparaten die infrarood signalen afgeven, of in combinatie met andere afstandsbedieningen, dan kan deze onjuist werken. Ook konnen dan die andere apparaten onjuist reageren.

Batterijen inzetten

1. Verwijder het deksel van het batterijvak.
2. Leg twee "AAA" (R03, UM-4) droge batterijen in. Let bij het inzetten vooral op de juiste positie van positief en negatif .
3. Breng het deksel weeer aan.

Batterijen verrangen

Wanner het bereik van de afstandsbediening merkbaar terugloopt kan het nodig zijn de batterijen te verrangen. Vervang algijd beiden batterijen tegelijk door nieuwe batterijen van hetzelfde type.

Voor nadere informatatie omtrent het inleveren van oude batterijnen kunt u zich tot de lokale instanties of tot uw leverancier wenden.

Voorzorgsmaatregelen bij het gebruik van batterijen

• Let bij het inzetten van de batterijen op de juiste polariteit van "⊕" en "Θ".
• Gebruik uitsluitend batterijen van hetzelfde type, gebruik nooit batterijen van verschillende typen samen.
• U kunt gewone en oplaadbare batterijen gebruiken. Let op de aanwijzingen op de verpakking.
• Wonneer de afstandsbediening voor langereijd Niet za worden gebruikt (meer dan een maand), neem dan de batterijen UIT de afstandsbediening om lekken te voorkomen.
• Wonneer de batterijen hebben gelekt, kaak dan de binnenzijde van het batterijvak goed schoon en leg neue batterijen in.
• Gebruik nooit andere batterijen dan die welke zijn voorgeschreiben. Gebruik ook nooit gebruikte en weitere of verschiedene typen batterijen door elkaar.
• Verhit of demonteer batterijen nicht en gooi ze Niet in het vuur of in het water.
• Vervoer of bewaar batterijen nicht samen met metalen objcten. De batterij kan worden kortgesloten en zeer heet worden of ontploffen.
• Laad batterijen nooit op.

Basisbediening 1

1 Om beschadiging van de luidsprekers door plotselinge luidde signalen te voorkomen, bij het inschakelen VOLUME maar links (minimum) draaien.

VOLUME(-dB)

- (oneindig): minimum volume
0dB: maximum volume

2 Druk op POWER.

POWER

De A-R630 worden op standby geschakeld en de standby indicate Licht op.

3 Druk op STANDBY/ON om het apparaat in te schakelen.

STANDBY/ON

De standby indicatie dooft.

Kies een bron met INPUT SELECTOR, of druk op een ingang op de afstandsbediening.

INPUT SELECTOR

Tape Monitor functie

Om een bron te kiezen die is aangesloten op TAPE 2, drukt u op TAPE 2 MONITOR. De indicate tie TAPE 2 MONITOR Licht op. Druk nogmaals op TAPE 2 MONITOR om de tape-monitorfungtie wee uit te schakelen.

INPUT SELECTOR

• Wonneer de tape monitor actief is, können geen andere bronnen worden beluisterd. Vergeet.daarom Niet de monitorfunctie uit te schakelen om maar andere bronnen te luisteren.

5 Speel de bron af en verhoog de geluidsterkte langzaam met VOLUME totdat het gewenste volume bereikt is.

VOLUME (-dB)

Opnemen van een externe bron

1 Kies de op te nemen geluidsbron met INPUT SELECTOR.

INPUT SELECTOR

2 Start het opnemen.

• De instellingen van volume en de klankregeling hebben geen invloed op de opname.
• Wanner via TAPE 2 (PLAY en REC) een 3-koppen deck worden gezruikt en u schakelt tijdens opname op Tape Monitor, dan hoort u het zojuist opgenomen signaal en Niet dat van de bron. U kunt zo het bronsignaal met de opname vergelijkken (naband-controle).

Luidsprekerskiezen

Druk op de SPEAKERS toets (A of B) om de luidsprekers in of uit te schakelen.

Hoofdtelefoon

Reduceer erst het volume van de A-R630 tot minimum, steek dan de plug van uw hoofdtelefoon in de PHONES uitgang en regel het niveau met VOLUME.

Met SPEAKERS cunt u het geluid van de luidsprekers uitschakelen.

Waarschuwing

Draai het volume alsijd terug maar minimum voordat u de hoofdtelefoon aansluit om beschadiging van uw oren te voorkomen. Zet de hoofdtelefoon pas op nadat u.Deze heeft aangesloten.

Muting

Om het geluid tjdelijk te onderbreken drukt u op MUTING. Druk opnieuw op MUTING om het geluid waar in te schakelen.

• Wonneer het geluid is uitgeschakeld,licht deindicatie MUTING knipperen.

LOUDNESS

Hiermee compensatet u voor het verlies aan lage frequencies op laagiveau.

Schakel deze functie tijdens het luisteren op normal eeniveau uit

Balans

Hiermee regelt u de balans:tussen beide luidsprekers. Normaal gesproken staat unde regelaar in de middenpositie.

Klankregeling

Draai aan BASS om het niveau van de lage frequents in te stellen.

Draai aan TREBLE om het niveau van de hoge frequencies in te stellen.

Druk op SOURCE DIRECT om het signal direct waar de volumeregelaar te schakelen. De toetslicht op en de klankregeling isuitgeschakeld.

Technische gegevens

Versterker gedeelte

Continue uitgangsvermogen.RMS: 90 W (1 kHz, 4Ω, 0,5%)

60 W (1 kHz, 8Ω, 0,5%)

Totale harmonische verrorming. 0,02% (1 kHz, 8Ω, 45 W)

Ingangsgevoeligheid/Impedantie PHONO:2,8mV/47 kO

LINE*: 180 mV/47 kΩ

Signaal-tot-ruisverhouding (IHF-A). PHONO: 65 dB

LINE*: 90 dB

Uitgangsnavau/Impedantie.TAPE:150mV/3,3kO

Frequentiebereik. PHONO: 20-20.000 Hz, ±1 dB (RIAA)

LINE*: 5-80.000 Hz (SOURCE DIRECT, 1W)

Klankregeling. Lage tonen: ± 10 dB bij 100Hz

Hoge tonen: ± 10 dB bij 10kHz

Muting 20 dB

Algemeen

Lichtnetspanning .AC 230V,50Hz

Opgenomen vermogen 200 W

Standby . 0,5 W

Afmetingen (B x H x D) 435 x 142 x 355 mm

1 x Afstandsbediening (UR-431)
2 x Batterij (AAA, R03, UM-4)
1 x Gebruiksaanwijzing (dit document)
1 x Garantiekaart

*LINE betekent TUNER, CD, AUX1, AUX2, TAPE1/CD-R, TAPE2.

• Ontwerp en uitvoering können zonder voorafgaande kennisgeving worden gewijzigd..
• Deillustraties konnen Licht afwijken van de productiemodellen.

Hoefft u problemen met de A-R630, raadpleeg dan onderstaand overzicht om te zien of u het zich kunt oplossen. Als het probleem blijft bestaan neem dan contact op met een HiFivakman of het TEAC-Servicecenter.

Geen netspanning

Controller of het apparatus correct op het stopcontact is aangesloten.

Mocht het stopcontact schakelbaarল, controlleren dan of het is ingeschakeld met een lamp o.i.d..

Geen of slechts zwak geluid

Controller de aansluitingen van de luidsprekers en van de versterker. Overtuig u ervan dat de aansluitingen correct en zeker gemaakt zijn.
Zijn uw luidsprekers verbonden met de uitgangen SPEAKERS A (of B), controller dan of SPEAKERS A (of B) op de voorzijde is ingedrukt.
Als de tape/monitorfunctie is geactiveerd druk dan op TAPE 2 MONITOR om deze functie UIT te schakelen.

Het niveau van SPEAKERS A verschilt van dat van SPEAKERS B.

Het geluidsniveau en de kwaliteit van het geluid+kunnen, afhankelijk van het luidsprekervermogen enz.,verschillend,zijn.Als u de SPEAKERS A en SPEAKERS Buitgangen tegelijk wilt gebruiken met een overeenkomstig niveau sluit dan luidsprekers van exact hetzelfde type op de SPEAKERS A en Buitgangen aan.

Het geluid is nicht zuiver of klinkt verrormd

De A-R630 staat te dicht bij een TV toestel/monitor of een soortgelijk apparaat.

Verplaats de apparaten om interferentie te voorkomen of schakel ze uit.

Verbind de massadraad van de platenspeler met de SIGNAL GND aansluiting.

Het geluid stoptijdens weergave van de muziek of er is geen geluid hoorbaar na het inschakelen van het apparaat.

De luidspreker-impedantie is lager dan voor het apparaat is voorgeschreven.
→ Schakel het apparatauuit en stel het volume lager in.

De lage tonen zichn Niet of Niet goed hoorbaar

De polariteit en van een van de luidsprekers is verwisseld.
Controleer de luidsprekers op polariteit.

De afstandsbediening functioneert nicht.

Druk op de POWER toets om de A-R630 in te schakelen.
Vervang alle batterijen in de afstandsbediening door{nieuwe. Mogelijk,zijn deze te zwak.
Gebruik de afstandsbediening zich(er) bij het apparaat (minder dan 5m) en richt de afstandsbediening op de sensor op de voorzijde van de A-R630.
Verwijder eventuele obstakels die zich:tussen de afstandsbediening en de A-R630 bevinden.
Als er een fluorescerende lamp of een ander soort felle lamp in de omgeving van de A-R630 staat verwijder deze dan of schakel hem uit.

Als normale bediening Niet更是可想而知 is trek dan de stekker uit het stopcontact en steek hem verwolgens na 20 seconden waar terug in het stopcontact.

Voor Europese Klanten

Informatie voor Gebruikers Over het Verzamelen en Verwerken van Oude Apparatuur en Gebruekte Batterijen

Deze symbolen op de producten, de verpakking en/of bijbehorende documenten, betekenat gebruike elektrische en elektronische producten en batterijen Niet met het huisvuil mogen worden weggegooid. Voor een juiste behandeling, verworking en recycling van oude producten en gebruikte batterijen kunt u terecht bij de waarvoor aangewezen depots in overeenstemming met deplaatselijke wetgeving en de richtlijnen 2002/96/EU en 2006/66/EU.

Door deze producten en de batterijen correct te behandelen, helpt u waardevolle materialen te behouden en eventuele negatieve effecten op de gezondheid en het milieu ten gevolge van onverantwoorde behandeling te voorkomen.

Nadere informatatie over het verzamelen en recyclen van oude producten en batterijen kan deplaatselijke milieuudienst u geven en anders de leverancier van het product.

Informatie over het Afvoeren in Landen Buiten de Europese Unie

Deze symbolen gelden alleen voor de Europese Unie en wanner u deze producten wilt afvoeren, neem dan contact op met deplaatselijke autoriteiten of uw leverancier voor de juiste wijze van afvoeren.

Opmerking over het batterij symbol (hieronder rechts twee voorbeelden):

Dit symbolism kan worden gebruikt in combinatie met een chemisch symbolism. In dat geval voldoet het aan de eisen als gesteld in de richtlijn voor desbetreffende chemicalien.

TEAC

TEAC CORPORATION	1-47 Ochiai, Tama-shi, Tokyo 206-8530, Japan Phone: [phone]
TEAC AMERICA, INC.	7733 Telegraph Road, Montebello, California 90640 U.S.A. Phone: [phone]
TEAC CANADA LTD.	5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada Phone: [phone]
TEAC MEXICO, S.A. de C.V.	Río Churubusco 364, Colonia Del Carmen, Delegation Coyoacán, CP 04100, México DF, México Phone: [phone]
TEAC UK Ltd.	Suites 19 & 20, Building 6, Croxley Green Business Park, Hatters Lane, Watford, Hertfordshire, WD18 8TE, U.K. Phone: [phone]
TEAC EUROPE GmbH	Bahnstraße 12, D-65205 Wiesbaden-Erbenheim, Deutschland Phone: [phone]
