GEBRUIKSAANWIJZING CLASSIC90 FALCON

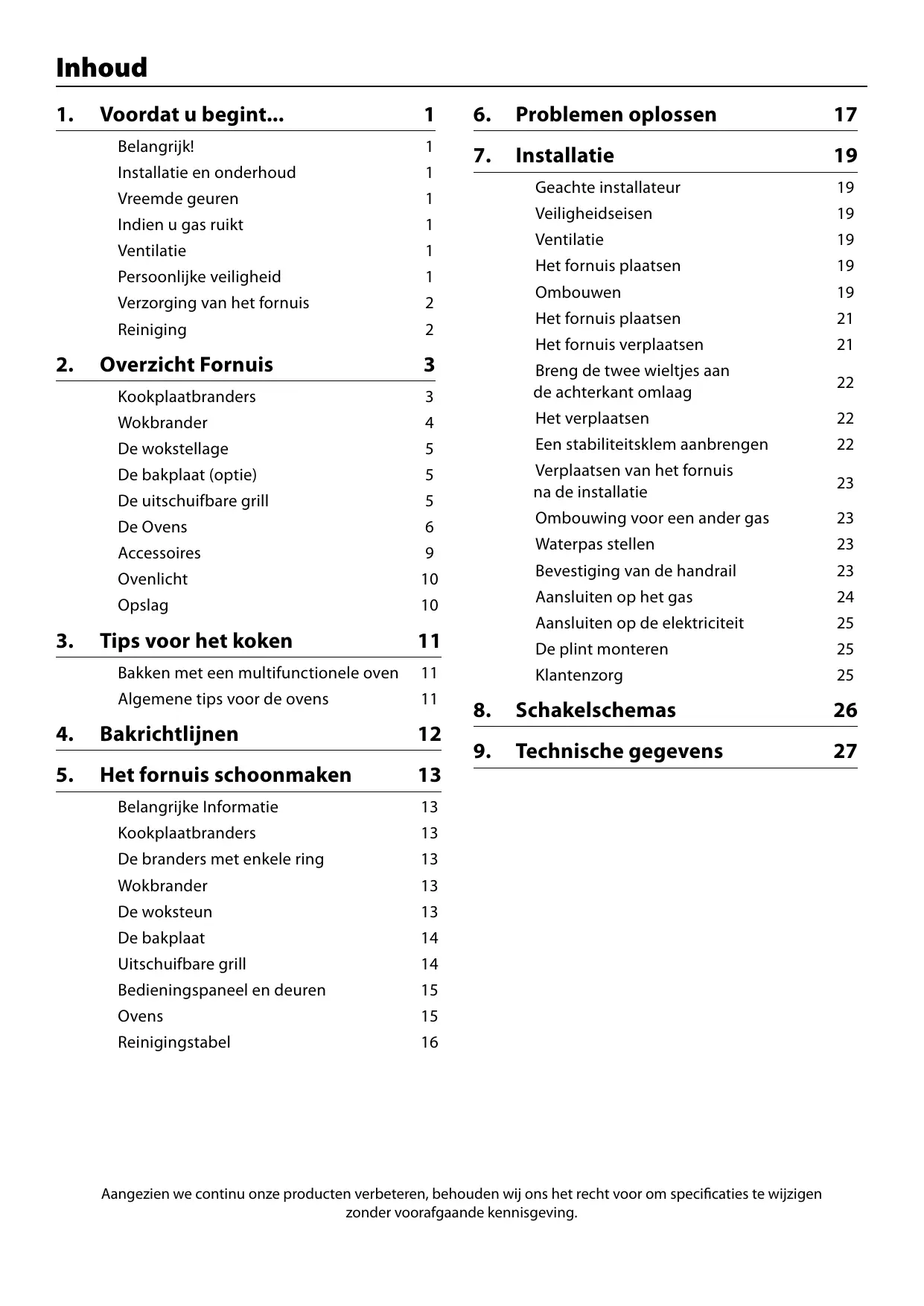

Elise 110 Gamme Combustible Mixte Fornuis Voor Twee Soorten Brandstoff Mode d’emploi Instructions d’intallation et d’entrietien Gebruikershandleiding Instructies voor installatie en onderhoud ArtNo.000-0008 Falcon logo shaded U110092 - 01A Table des Matières

Installatie en onderhoud

Persoonlijke veiligheid

Verzorging van het fornuis

Het fornuis plaatsen

Het fornuis plaatsen

Het fornuis verplaatsen

Breng de twee wieltjes aan de achterkant omlaag Wokbrander

Een stabiliteitsklem aanbrengen

De uitschuifbare grill

Verplaatsen van het fornuis na de installatie

Ombouwing voor een ander gas

Bevestiging van de handrail

Aansluiten op het gas

Aansluiten op de elektriciteit

Bakken met een multifunctionele oven

Algemene tips voor de ovens

Het fornuis schoonmaken

Belangrijke Informatie

De branders met enkele ring

Bedieningspaneel en deuren

Aangezien we continu onze producten verbeteren, behouden wij ons het recht voor om specificaties te wijzigen zonder voorafgaande kennisgeving. Nederlands

1. Voordat u begint...

Indien u gas ruikt Dank u voor de aanschaf van dit fornuis. Mits het op de juiste manier geïnstalleerd en gebruikt wordt, moet u er jarenlang zonder problemen op kunnen koken. Het is belangrijk dat u dit hoofdstuk leest voordat u begint, vooral als u niet eerder een fornuis met twee soorten brandstof gebruikt hebt.

Dit fornuis is uitsluitend bedoeld voor huishoudelijk gebruik. Indien het voor andere doeleinden wordt gebruikt, maakt dit eventuele garantie- of aansprakelijkheidsclaims wellicht ongeldig. In het bijzonder dient de oven NIET te worden gebruikt om de keuken te verwarmen. Dit maakt niet alleen claims ongeldig, maar is bovendien een verspilling van het gas en kan tot oververhitting van de bedieningsknoppen leiden.

NIET de elektrische schakelaars aan of uit zetten NIET roken GEEN open vuur gebruiken WEL het gas uitzetten bij de meter of cilinder WEL deuren en ramen open zetten om het gas te laten ontsnappen WEL mensen uit de buurt van het betrokken gebied houden Bel het gasbedrijf. Ventilatie Bij het gebruik van een fornuis komt er warmte en vocht vrij in de ruimte waarin het fornuis is geïnstalleerd. Zorg ervoor dat de keuken goed geventileerd is: houd bestaande ventilatiegaten open of installeer een aangedreven afzuigkap die de dampen naar buiten toe afvoert. Indien u gedurende lange tijd meerdere branders van het fornuis tegelijk gebruikt, dient u een raam open te zetten of een ventilator aan te zetten. Dit fornuis is een apparaat van Klasse 1. Installatie en onderhoud Het fornuis moet worden geïnstalleerd conform de relevante instructies in dit boekje, de relevante voorschriften alsmede de vereisten van de plaatselijke gas- en energiebedrijven. Persoonlijke veiligheid Zorg ervoor dat de gasvoeding en de stroomvoeding aangesloten en ingeschakeld zijn (het fornuis gebruikt stroom). Het fornuis mag uitsluitend worden gerepareerd door een bevoegd onderhoudstechnicus en er mogen uitsluitend goedgekeurde reserveonderdelen worden gebruikt. Voordat er met schoonmaken of onderhoudswerk wordt begonnen, dient u het fornuis altijd eerst te laten afkoelen en de stroom af te sluiten, tenzij deze handleiding iets anders aangeeft.

Dit toestel NIET aanpassen.

Kinderen en geestelijk mindervaliden moeten onder toezicht staan om ervoor te zorgen dat ze niet met het toestel spelen.

Gebruik GEEN stoomreiniger om het fornuis te reinigen.

Toegankelijke delen worden bij gebruik heet en blijven na het koken een tijd heet. Houd baby’s en kinderen uit de buurt van het fornuis en draag bij het gebruik van het toestel nooit losse of loshangende kleding. Vreemde geuren De eerste keer dat u het fornuis gebruikt, geeft het wellicht een lichte geur af. Dit verdwijnt na korte tijd. Voordat u het fornuis voor het eerst gebruikt, dient u al het verpakkingsmateriaal verwijderd te hebben. Zet de ovens op 200 °C en houd deze een uur aan om eventuele productiegeuren te verdrijven. Voordat u de grill voor het eerst gebruikt, dient u de grill 15 minuten te laten lopen met de grillpan helemaal naar achteren op zijn plaats geduwd en de grilldeur open. Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met verminderende fysieke, sensorische of mentale vermogens, of met gebrek aan ervaring en kennis, tenzij zij onder supervisie staan of instructies hebben gekregen over het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid. Zorg ervoor dat de knoppen altijd in de uit-stand staan wanneer de oven niet in gebruik is en alvorens het fornuis te reinigen. Zorg er voor dat de ruimte goed geventileerd is (zie ‘Ventilatie’ hieronder). We raden aan dat mensen met ademhalingsproblemen of een allergie het gebied tijdens deze actie even verlaten.

Zet de deur NIET langer open dan noodzakelijk is als de oven aanstaat, anders worden de knoppen wellicht heet. Nederlands

Wanneer u de grill gebruikt, dient u ervoor te zorgen dat de grillpan op de juiste manier is geplaatst en helemaal naar binnen is geduwd, anders kunnen de bedieningsknoppen erg heet worden. U mag de bovenkant van het rookkanaal (de sleuf aan de achterkant van het fornuis) niet gebruiken om borden of schalen op te warmen, theedoeken te drogen of boter zacht te maken.

Dit apparaat beschikt over een koelventilator. Als een van de ovens of de gril in gebruik is, draait de ventilator om het bedieningspaneel en de bedieningsknoppen af te koelen.

Zorg ervoor dat het fornuis op een veilige afstand van brandbare wandbekleding, spullen of gordijnen en dergelijke staat.

Bij het bereiden van gerechten met een hoog vochtgehalte komt soms veel stoom vrij als u de ovendeur opentrekt. Ga niet te dicht bij de oven staan als u de deur opentrekt en laat de stoom wegtrekken. Gebruik GEEN spuitbussen in de buurt van het fornuis terwijl het fornuis aanstaat. Gebruik indien mogelijk droge ovenwanten. Bij gebruik van vochtige wanten kunt u zich aan de stoom branden als u een heet oppervlak aanraakt. Gebruik geen handdoeken of andere dikke doeken in plaats van een ovenwant. Dergelijke doeken kunnen vlam vatten indien ze met een heet oppervlak in aanraking komen.

Bedien het fornuis NOOIT met natte handen.

Verwarm in GEEN geval ongeopende voedselverpakkingen. De drukopbouw kan de verpakking doen stukbarsten, hetgeen letsel kan veroorzaken.

Gebruik GEEN onstabiele steelpannen. Laat de steel nooit aan de voorkant van de kookplaat uitsteken.

Gebruik GEEN pannen op de kookplaat die over de randen uitsteken. Pas op dat er geen water bij het fornuis naar binnen sijpelt.

Dek de rekken, de bekleding en het bovenpaneel van de oven NIET af met aluminiumfolie. ArtNo.324-0001 Steam burst Dit fornuis is zwaar, wees voorzichtig bij het verplaatsen. Verzorging van het fornuis Daar stoom kan condenseren in waterdruppeltjes op het koele buitenoppervlak van de oven, is het tijdens het koken wellicht noodzakelijk om het vocht af te nemen met een zachte doek. Dit helpt tevens om te voorkomen dat de oppervlakken vervuilen of verkleuren door de kookdampen. Reiniging Omwille van de hygiëne en de veiligheid dient het fornuis te allen tijde schoon te worden gehouden, aangezien vet en andere resten vlam kunnen vatten. Laat de kookplaat nooit zonder toezicht aanstaan op een hoge temperatuur. Overkokende pannen kunnen rook veroorzaken en gemorst vet kan vlam vatten. Gebruik een frituurthermometer, indien mogelijk, om te voorkomen dat het vet boven het rookpunt wordt verhit.

Probeer vetbranden niet met water te doven en pak brandende pannen nooit op. Draai de bedieningsknoppen uit en toen doof de vlammen door de pan volledig af te dekken met een deksel van de juiste maat of met een bakplaat. Gebruik een universeel poeder- or schuimblusapparaat, indien beschikbaar. Maak uitsluitend de in deze handleiding vermelde onderdelen schoon. Wees voorzichtig bij het schoonmaken. Indien u een natte spons of doek gebruikt om gemorste resten van een heet oppervlak af te vegen, dient u op te passen dat u zich niet aan de stoom brandt. Sommige schoonmaakmiddelen veroorzaken schadelijke dampen wanneer ze met hete oppervlakken in aanraking komen. Laat frituurpannen NOOIT zonder toezicht aanstaan. Verwarm vet altijd langzaam en onder toezicht. Frituurpannen dienen slechts voor een derde vol vet te zitten. Indien u te veel vet in de pan doet, kan de pan overstromen wanneer u er eten bij doet. Indien u verschillende soorten olie of vet combineert bij het frituren, dient u de olie te vermengen voordat u het verhit, of, in het geval van vet, terwijl het smelt. Het voedsel dat u gaat frituren dient zo droog mogelijk te zijn. De rijp op diepvriesproducten of het vocht op verse voedselproducten kunnen het hete vet doen bruisen en overstromen. Wanneer u op hoge of gemiddelde temperaturen frituurt, dient u het vet goed in de gaten te houden zodat het niet overstroomt of oververhit. Probeer nooit om pannen met heet vet te verplaatsen, vooral geen frituurpannen.

ArtNo.215-0009 - 110 Elan DF Het fornuismodel 110 met dubbele brandstofaansluiting (Afb.2-1) heeft de volgende eigenschappen:

6 Kookplaatbranders (inclusief 2 wokbranders) Een bedieningspaneel Een uitschuifbare grill Een hoofd multifunctionele oven Een heteluchtoven Een opberglade Kookplaatbranders De tekeningen bij elk van de middelste knoppen geven aan welke brander deze bedienen. Elke brander is voorzien van een veiligheidsmechanisme dat de gasstroom afsluit indien de vlam uitgaat. Als de bedieningsknop voor de kookplaat ingedrukt wordt, worden er vonken afgegeven bij elke kookplaat – dit is normaal. Probeer niet een brander te demonteren of schoon te maken rond een brander terwijl er een andere brander brandt, omdat dit elektrische schokken kan veroorzaken. Als u een brander wilt ontsteken, duwt u de bijbehorende bedieningsknop in en draait u deze naar de hoge stand die wordt aangegeven met het symbool van de hoge vlam () (Afb.2-2).

De ontsteker moet dan gaan vonken en het gas aansteken. Houd de knop ingedrukt zodat het gas ongeveer tien seconden door de brander kan stromen. Afb.2-3 Als de brander uitgaat wanneer u de knop loslaat, dan is het veiligheidsmechanisme te vroeg geactiveerd. Zet de bedieningsknop in de UIT-stand en wacht een minuut voordat u het opnieuw probeert. Houd de bedieningsknop deze keer even langer ingedrukt. U kunt de hoogte van de vlam regelen door de knop linksom te draaien (Afb.2-3). Op dit fornuis komt de lage stand na de hoge, niet tussen hoog en uit. De afbeelding van de kleine vlam is de laagste stand. Afb.2-4 Draai de regelknop uit wanneer een brandervlam uitgaat en wacht een minuut alvorens u hem weer aansteekt. Zorg ervoor dat de vlammen niet onder de pan uitsteken. Met een deksel op de pan wordt de inhoud sneller aan de kook gebracht (Afb.2-4). Grote pannen moeten ruim van elkaar neergezet worden. Gebruik geen pannen of ketels met een holle onderkant of met een uitstekende onderrand (Afb.2-5). ArtNo.311-0001 Right pans gas Afb.2-5 Het gebruik van sudderhulpmiddelen zoals matten van asbest of maas wordt AFGERADEN (Afb.2-6). Dergelijke hulpmiddelen belemmeren de werking van de brander en tasten wellicht de pannenroosters aan. ArtNo.311-0002 Pan with rim Vermijd tevens het gebruik van onstabiele en vervormde pannen die makkelijk kunnen kantelen, en gebruik geen pannen met een heel kleine diameter, zoals melkpannetjes, of pannetjes voor het pocheren van een ei (Afb.2-7). De minimum aanbevolen diameter voor pannen is 120 mm. De maximum toegestane diameter voor pannen is 250 mm. Afb.2-6 Gebruik GEEN pannen op de kookplaat die over de randen uitsteken. Wokbrander Art No. 311-0003 Simmer aids De wokbrander is zo gemaakt dat deze een gelijkmatige hitte over een groot gebied verspreidt. Deze brander is ideaal voor grote pannen en roerbakken (Afb.2-8). Afb.2-7 Voor het verwarmen van kleinere pannen zijn de bovengenoemde kleinere branders beter geschikt. U kunt de onderdelen van de branderkop verwijderen voor reiniging; zie ‘Het fornuis schoonmaken’.. ArtNo.311-0004 Tipping wok U dient het emailoppervlak van de bovenkant van het fornuis rond de kookplaatbranders zo snel mogelijk schoon te maken nadat er gemorst is. Probeer het te verwijderen terwijl het email nog warm is. Afb.2-8 Opmerking: Het gebruik van aluminium pannen kan metalen markeringen op het pannenrooster tot gevolg hebben. Dit heeft geen gevolgen voor de duurzaamheid van het email en u kunt het reinigen met een geschikt metaalpoetsmiddel.

Nederlands De wokstellage Afb.2-9 De wokstellage is gemaakt voor een professionele wok van 35 cm. Als u een andere wok gebruikt, zorg dan dat deze goed in de stellage past. Wokken zijn er in een groot aantal vormen en maten. Het is belangrijk dat de wok goed op het pannenrooster staat - als de wok echter te klein is, kan de stellage deze niet goed steunen (Afb.2-9). De stellage moet alleen op de drierings wokbrander gebruikt worden. Let er bij het plaatsen van de stellage op dat de wok goed geplaatst wordt op de voor- en achterpootjes en dat hij goed steunt op een pannenrooster (Afb.2-10). Zorg dat de stellage stabiel is en dat de wok recht in de ring geplaatst wordt. ArtNo.311-0006 Correct wok sizes Afb.2-10 De stellage wordt erg heet tijdens gebruik, laat deze lang afkoelen voordat u hem oppakt. De bakplaat (optie) ArtNo.311-0007 Wok stand close-up De plaat past op de centrale pansteun, voor naar achter (Afb.2-11). U kunt er rechtstreeks op koken. Zet er GEEN pannen op. De bakplaat is van een antiaanbaklaag voorzien. Metalen keukengerei (bijv. spatels) beschadigt deze laag. Gebruik keukengerei van hittebestendig plastic of hout.

NIET dwars plaatsen, want dan past hij niet en is hij wankel (Afb.2-12).

NIET op een andere brander plaatsen. Hij past niet in de andere uitsparingen. Afb.2-11 ArtNo.255-0004 - 110DF - Elise griddle right Plaats de bakplaat op het pannenrooster boven de kookplaatbranders (Afb.2-13). Controleer of hij er goed in zit. U kunt eventueel vóór gebruik een dunne laag kookolie op de bakplaat aanbrengen. Steek de kookplaatbranders aan. Regel de vlamhoogte af naar wens. Afb.2-12 Laat de bakplaat niet langer dan 5 minuten opwarmen voordat u er eten op doet. Als u langer wacht, kan de plaat beschadigen. Zet de regelknop in de laatste stand, aangeduid met het kleine vlammetje, om het vuur lager te zetten.

Laat altijd ruimte over aan de zijkanten van de bakplaat, zodat de gassen kunnen ontsnappen.

Zet in geen geval twee bakplaten naast elkaar (Afb.2-14). ArtNo.255-0005 - 110DF - Elise griddle wrong ArtNo.311-0009 Oil on griddle Afb.2-13 Laat de bakplaat na gebruik afkoelen voordat u hem schoonmaakt. Afb.2-14 ArtNo.311-0008 Griddle positioning

Nederlands De uitschuifbare grill Afb.2-15 Open de grilldeur en haal het grillpandraagstel naar voren met de hendel (Afb.2-15). De grill heeft twee elementen waarmee het hele gebied van de pan verhit kan worden of alleen de rechterkant. Pas de hitte aan door aan de knop te draaien. Draai de knop naar rechts om de hele grill te verwarmen (Afb.2-16). Draai hem naar links om de rechterkant te verwarmen. Het neon waarschuwingslampje bij de grillbediening gaat aan. ArtNo.331-0001Grill pan pulled forwards Voor de beste resultaten dient u het draagstel terug te schuiven in de grill en de nodige delen van de grill twee minuten lang voorverwarmen. The grillonderzetter kan worden verwijderd en het voedsel kan erop worden geplaatst terwijl u wacht tot de grill op temperatuur is. Afb.2-16

Laat de grill NOOIT langer dan enkele momenten aan zonder dat de grillpan eronder staat, anders kunnen de knoppen heet worden. Als de grill eenmaal op temperatuur is, dient u het draagstel er weer uit te schuiven. Nadat u het eten op de grillonderzetter hebt geplaatst, schuift u het draagstel terug de grillkamer in. Zorg ervoor dat hij er helemaal in geschoven is.

ArtNo.331-0002 Grill pan high/low position Tijdens gebruik van de grill worden sommige van de onderdelen die binnen bereik zijn wellicht heet. Houd jonge kinderen uit de buurt. De grillpan kan worden omgekeerd voor een tweede grillstand (Afb.2-17). Laat de grill niet langer dan enkele seconden branden zonder dat de grillpan eronder staat. Functie Ontdooien Heteluchtoven Heteluchtgrillen Met ondersteuning van hete lucht Conventionele oven Bruiningselement Onderhitte Gebruik

Om kleine hoeveelheden in de oven te ontdooien zonder hitte Een complete bakfunctie, overal gelijkmatige warmte ; geweldig voor bakken Voor het grillen van vlees en vis met gesloten deur Doe in geen geval de grilldeur dicht terwijl de grill aanstaat. De Ovens Verwijzingen naar linker- en rechteroven zijn gezien vanaf de voorkant van het fornuis. De linkeroven is een multifunctionele oven; De rechteroven is een heteluchtoven. Een complete bakfunctie ; geschikt voor bakken en braden Linker multifunctionele oven Naast de ovenventilator en het ventilatorelement is de oven uitgerust met twee extra verhittingselementen, eentje zichtbaar bovenin de oven en het andere onder de ovenbodem. Pas op dat u de bovenelementen en de elementdeflector niet aanraakt als u etenswaar in de oven zet of uit de oven verwijder. Een complete bakfunctie voor bakken en braden in de onderste helft van de oven Om gerechten met kaas aan de bovenkant bruin en knapperig te bakken Om de bodem van quiches, pizza's of taarten krokant te bakken De multifunctionele oven heeft drie belangrijke bakfuncties, hete lucht, met ondersteuning van hete lucht en conventioneel bakken. Met deze functies kunt de meeste bereidingen uitvoeren. Tabel 2-1 Het bruiningselement en de onderhitte kunnen gebruikt worden aan het einde van het bakproces om de resultaten exact aan te passen aan uw wensen. Gebruik heteluchtgrillen voor alles wat u wilt grillen en

Nederlands voor het op een veilige manier ontdooien van kleine hoeveelheden bevroren voedsel. De ovendeur moet gesloten blijven tijdens het grillen, zodat u energie bespaart. Tabel 2-1 toont een overzicht van de multifunctionele standen. U zult ook merken dat u het voedsel niet zo erg in de gaten hoeft te houden en minder hoeft te draaien dan bij het normale grillen. Deze functie dient voorverwarmd te worden. De multifunctionele oven kan op vele manieren gebruikt worden. We raden u aan het bakproces goed in de gaten te houden totdat u vertrouwd bent met elke functie. Vergeet niet dat niet alle functies geschikt zijn voor elk soort voedsel. Heteluchtcombinatieoven Bij deze functie wordt er door de ventilator lucht gecirculeerd die verhit wordt door de elementen boven en onder in de oven. Door de combinatie van hete lucht en conventioneel bakken (hitte van onder en boven) is deze functie ideaal voor het bakken van grote gerechten die goed gaar moeten worden, zoals grote stukken vlees. Vergeet niet dat alle fornuizen anders zijn. De temperaturen in uw nieuwe ovens kunnen afwijken van die van uw vorige fornuis. Multifunctionele ovenstanden Ontdooien Met deze functie wordt er door de ventilator(en) alleen koude lucht gecirculeerd. Er komt geen hitte aan te pas. Hierdoor kunnen kleine gerechten als toetjes, taarten en stukken vlees, vis en gevogelte ontdooid worden. Het is ook mogelijk om op twee roosters tegelijkertijd te bakken. Dan moeten de twee gerechten omgewisseld worden tijdens het bakken, want bij deze functie is het bovenin heter dan onderin. Dit is een snelle, intensieve manier van bakken; houd het bakproces goed in de gaten tot u vertrouwd bent met deze functie. Op deze manier ontdooien is sneller en zo kunnen de vliegen er niet bij. Stukken vlees, vis en gevogelte dienen op een rek boven een plaat geplaatst te worden om de druppels op te vangen. Niet vergeten het rek en de plaat te reinigen na het ontdooien. Conventionele oven (hitte van boven en onder) Bij deze functie wordt de hitte van de bovenste en onderste elementen gecombineerd. Deze functie is vooral geschikt voor het bakken van vlees en deeggerechten, cakes en koekjes. Houd de ovendeur dicht tijdens het ontdooien. Gebruik de oven niet om voedsel te ontdooien als de oven warm is. Hele kippen of grote stukken vlees dienen niet op deze manier ontdooid te worden. Dit kunt u beter in de koelkast doen. Het op het bovenste rooster gebakken voedsel zal sneller bruinen en krokant worden dan op het onderste rooster, want het is boven in de oven heter dan onderin, net als bij de functie ‘convectiecombinatieoven’. Zo moet u ook de te bakken gerechten omwisselen voor gelijkmatig bakken. Dit betekent dat u voedsel waar verschillende temperaturen voor nodig zijn, tegelijkertijd kunt bakken, omdat u een koeler gebied onder in de oven hebt en een heter gebied bovenin. Gebruik de oven niet om voedsel te ontdooien als de oven warm is of als de oven ernaast heet is. Controleer of het zuivelproduct, het vlees of het gevogelte helemaal ontdooid is voordat u het bakt. Bruiningselement Bij deze functie wordt alleen het element boven in de oven gebruikt. Het is een handige functie voor het bruinen of afwerken van pastagerechten, groenten in saus en lasagne, omdat het te bruinen gerecht al heet is voordat overgeschakeld wordt naar het bovenelement. Heteluchtoven Bij deze functie wordt de ventilator en het verhittingselement eromheen gebruikt. Er wordt een gelijkmatige hitte geleverd door de hele oven, zodat u grote hoeveelheden snel kunt bakken. Het bakken in een heteluchtoven is vooral geschikt voor het bakken op verschillende roosters tegelijkertijd. Het is een goede, veelzijdige functie. Wellicht is het nodig de temperatuur met ongeveer 10 °C te verlagen, vergeleken met hoe u deze recepten in een conventionele oven bakte. Onderhitte Bij deze functie wordt alleen het onderste element gebruikt. In deze kookstand kunt u pizza- of quichebodems een krokant korstje geven of de bodem van een pasteikorst afbakken op een lager ovenrek. Het is ook een gematigde warmte, ideaal voor langzaam bakken van stoofschotels in het midden van de oven, of voor het verwarmen van borden. Als u de oven wilt voorverwarmen, moet u wachten tot het ovenlampje uit is voordat u het voedsel in de oven plaatst. Heteluchtgrillen Bij deze functie wordt de ventilator gebruikt met het bovenelement aan. Zo wordt een meer gelijkmatige, minder intense hitte geleverd dan in een conventionele grill. Voor het beste resultaat plaatst u het te grillen voedsel op de bijgeleverde pan. Deze manier is ideaal voor het grillen van dikke stukken vlees of vis, omdat de circulerende lucht de intensiteit van de hitte in de grill vermindert. De functies voor het bruinen en de onderhitte zijn handige extra’s in uw oven, waarmee u de flexibiliteit krijgt om uw gerechten perfect af te werken. In het gebruik zult u snel merken hoe u deze functies kunt combineren om uw kookvaardigheid te vergroten.

Nederlands De rechter grote heteluchtoven Afb.2-18

De ventilator in de rechteroven zorgt voor voortdurende luchtcirculering, voor sneller en gelijkmatiger bakken.

De aanbevolen baktemperatuur voor een heteluchtoven is over het algemeen lager dan voor een conventionele oven. Opmerking: Denk eraan dat elk fornuis verschillend is – het is mogelijk dat de temperaturen van uw nieuwe Elan ovens afwijken van die van uw vorige fornuis.

Het in werking stellen van de ovens Temperatuurselectie De multifunctionele oven aan de linkerzijde bedienen De multifunctionele oven heeft twee bedieningen: een kookstandknop en een temperatuurknop (Afb.2-18). Functieselectie Afb.2-19

Draai de functieselectieknop richting bakfunctie. Afb.2-19 Dit is de instelling voor de convectieoven.

Draai de temperatuurknop naar de gewenste temperatuur (Afb.2-19). Het ovenlampje gaat branden en dooft pas als de oven de ingestelde temperatuur bereikt heeft. Vervolgens gaat het lampje tijdens het bakken aan en uit als de oventhermostaat de ingestelde temperatuur in stand houdt (Afb.2-21).

Afb.2-20 Het bedienen van de rechtse heteluchtoven Draai de oven knop naar de gewenste temperatuur (Afb.2-20). Afb.2-21

Het ovenlampje gaat branden en dooft pas als de oven de ingestelde temperatuur bereikt heeft. Vervolgens gaat het lampje tijdens het bakken (Afb.2-21).

Nederlands Accessoires Afb.2-23 De ovenrekken

Behalve platte rekken (Afb.2-22), hebben sommige modellen ook een rek met verlaagd niveau (Afb.2-23) wat meer mogelijkheden geeft voor indeling van de oven. ArtNo.320-0010 Flat & drop shelves De ovenrekken zijn makkelijk in en uit de oven te schuiven.

Trek aan het rek tot de achterkant van het rek wordt tegengehouden door de aanslagen van de inschuifrichels (Afb.2-24). A – Plat rek, B – Laag rek Til de voorkant van het rek op om de achterkant van het rek onder de aanslag door te halen. Trek het rek er vervolgens uit (Afb.2-25). Afb.2-24 Om een rek in de oven te schuiven, kiest u een inschuifrichel en duwt u tegen het rek tot de achterkant van het rek tegen de achteraanslag aan zit. Til de voorkant van het rek op om de achterkant van het rek onder de achteraanslagen door te halen. Duw het rek vervolgens helemaal in de oven (Afb.2-26). Afb.2-25 ArtNo.320-0011 Removing the shelf 1 ArtNo.320-0012 Removing the shelf 2 Afb.2-26 Het Handyrack (hoofdoven) Het ‘Handyrack’ (Afb.2-27) past op de deur van de linker hoofdoven. Het is eenvoudig om er voedsel op te bereiden want u kunt erbij als de deur geopend wordt. Het ‘Handyrack’ heeft een maximumcapaciteit van 5,5 kg. Het ‘Handyrack’ dient uitsluitend te worden gebruikt in combinatie met de bijgeleverde braadslee die op het ‘Handyrack’ past. Andere blikken zijn wellicht onstabiel. ArtNo.320-0013 Removing the shelf 3 Hij kan op twee verschillende hoogtes geplaatst worden. Een van de ovenrekken moet worden verwijderd en het andere moet op de juiste hoogte worden gezet. Afb.2-27 Terwijl het ‘Handyrack’ op het hoogste rek staat, kunt u andere gerechten bereiden door ze op het onderste rek van de oven of op een ovenrek helemaal onderin de oven te plaatsen. Terwijl het ‘Handyrack’ op het laagste rek staat, kunt u de tweede rekstand van de oven gebruiken om andere gerechten te bereiden. ArtNo.320-0014 Handyrack on LH door U kunt het ‘Handyrack’ aanbrengen door een kant ervan op de deurhaak te plaatsen (Afb.2-28). Afb.2-28 Afb.2-29 Trek de andere kant uit en klem het vast aan de andere deurhaak (Afb.2-29). ArtNo.320-0015 Fitting the Handyack 1

ArtNo.320-0016 Fitting the handyrack 2 Nederlands Ovenlicht Afb.2-30 Druk op de knop om het licht aan te doen (Afb.2-30). Als het ovenlicht stuk is, moet u eerst de stroom afsluiten voordat u het lampje vervangt. Zie het deel ‘Problemen oplossen’ voor informatie over hoe u het ovenlicht vervangt. ArtNo.320-0017 Main oven light Opslag In de lade onderin kunt u ovenplaten en ander kookgerei opslaan. Daar de lade soms zeer warm wordt, dient u er geen artikelen in op te slaan die mogelijk smelten of vuur vatten. Afb.2-31 U verwijdert de lade door deze naar voren te trekken (Afb.2-31). Duw op de uiteinden van de plastic clips – omlaag aan de linker zijde, omhoog aan de rechter zijde – om de klemmetjes te ontgrendelen waarmee de lade is bevestigd op de zijrails (Afb.2-32). Trek tegelijkertijd de lade naar voren en van de zijrails af. Druk voor de veiligheid de looprails van de lade uit de weg. U plaatst de lade weer in het fornuis door de zijrails helemaal uit te trekken. Plaats de lade voorzichtig weer tussen de rails en laat hem op de zijrails rusten. Afb.2-32 Aan beide kanten houdt u de voorkant van de lade vast en trekt u de zijrail naar voren zodat de klemmetjes in hun positie klikken zodat de lade vastzit in de zijrails (Afb.2-33). Afb.2-33 Zorg dethe binnenste Makedat sure inner loopring voren gericht is railnaar is forwards

3. Tips voor het koken

Bakken met een multifunctionele oven Algemene tips voor de ovens Denk eraan: niet alle standen zijn geschikt voor alle soorten voedsel. De gegeven kookperiodes zijn slechts als richtlijn bedoeld. Duw de rekken altijd helemaal tot achterin de oven. Bakplaten, braadsleeën en dergelijke moeten midden op de ovenrekken geplaatst worden. Schotels en dergelijke moeten in het midden worden geplaatst.Zet de platen en schotels niet tegen de zijkanten van de oven aan, anders kan het gerecht te hard bruinen. Voor gelijkmatig bruinen wordt een maximale maat bakplaat aanbevolen van 340 bij 340 mm. Zet de ovendeur NIET langer open dan noodzakelijk is als de oven aan staat, anders worden de knoppen erg heet.

Laat altijd ongeveer een vingerbreedte ruimte vrij tussen verschillende gerechten op hetzelfde rek. Zo kan de hitte goed circuleren rond de gerechten. Indien u groenten aan het hete vet van een braadstuk gaat toevoegen, moet u de groente goed drogen of van een dunne laag bakolie voorzien om spetters te voorkomen. Als gerechten tijdens het bakken kunnen gaan koken en druppen, plaats deze dan op een bakplaat. Er komt voldoende hitte uit de oven tijdens het bakken om borden te verwarmen in de grill. Als u de onderkant van een hartige taart wilt bruinen, verwarm dan een bakplaat 15 minuten voor voordat u het gerecht in het midden van de plaat plaatst. Nederlands

DocNL.031-0002 - Cooking table - electric & fan De opgegeven bedieningsinstellingen voor de oven en de baktijden in de onderstaande tabel zijn alleen bedoeld als RICHTLIJN. U kunt de temperatuur naar eigen inzicht aanpassen om het gewenste resultaat te bereiken. Hoogste Voedsel wordt in een heteluchtoven bij een lagere temperatuur bereid dan in een conventionele oven. Bij gebruik van recepten dient de temperatuur van de heteluchtoven met 10 °C en de kooktijd met 5-10 minuten verlaagd te worden. De temperatuur in een heteluchtoven is overal in de oven gelijk – u kunt dus elk rek gebruiken. Bodem Conventionele Oven Rek Temperatuur Voedsel Heteluchtoven Temperatuur Rundvlees met bot Rundvlees zonder bot Lamvlees Varkensvlees ArtNo.050-0007NL Oven shelf positions (Dutch) Rek positie H - Hoogste, C - Centrum, B - Bodem

Baktijd (bij benadering)

15 minuten per 500g +15 minuten. Gebraden Vlees Centrum ArtNo.050-0005N Electric dual oven cooking table Gevuld en opgerold - Voeg ongeveer 10 minuten per 500 gr toe aan bovenstaande baktijden of bak op 200°C gedurende 20 minuten en op 160°C gedurende de resterende tijd. Gevogelte Kip (2,3 kg) Kalkoen (4,5 kg) Kalkoen (over 4,5 kg) Gevuld gevogelte - Bak op 200°C of op 200°C gedurende 20 min en op 160°C gedurende de resterende tijd. Voorverpakt (vers of ingevroren), volg de baktijden op het pak. Ontdooi bevroren grote stujjen vless en gevogelte volledig voordat u ze bakt.

130-140 2-4 uren volgens recept.

Met zeer veel vruchten

De conventionele oven gebruiken: laat als u met twee platen kookt, Hele vis 10 minuten per 500g +10 minuten. minimaal een richel open tussen de platen. Steaks afhankelijk van dikte. Plaats de baklade met de voorzijde tegen de voorzijde van de ovenplaat. 45-50 minuten per mengsel van 500g. Plaats de baklade met de voorzijde 2½ aan 3 uren. tegen de voorzijde van de ovenplaat. 20-30 minuten. Vruchtentaart

35-40 minuten. Taartjes

U kunt maximaal met drie platen 10-20 minuten afhankelijk ven de omvang. tegelijk koken in een ventilatoroven, maar zorg ervoor dat er 20-40 minuten afhankelijk ven de omvang. tussen elke kookplaat minimaal 20-30 minuten. een open richel zit. Schuimgebak

5. Het fornuis schoonmaken

Belangrijke Informatie Afb.5-1

Sluit altijd eerst de stroom af voordat u het fornuis grondig schoonmaakt. Laat vervolgens het fornuis afkoelen.

Gebruik in geen geval verfafbijtmiddelen, soda, bijtmiddelen, biologische poeders, bleek, bleekmiddelen met chloor, ruwe schuurmiddelen of zout. Meng geen verschillende schoonmaakmiddelen door elkaar – dit leidt wellicht tot gevaarlijke reacties.

Alle delen van het fornuis kunnen met warm zeepwater worden schoongemaakt. Pas echter op dat het zeepwater niet bij het fornuis naar binnen sijpelt.

ArtNo.311-0032 Burner layout FSD Denk eraan de voeding in te schakelen voordat u het fornuis opnieuw gebruikt. A – Kap, B – Kop, C – Inkeping, D – Basis, E – Elektrode Kookplaatbranders Afb.5-2

Sommige modellen zijn voorzien van een aparte sierring die op de branderkop past.

U kunt de branderkoppen en -kappen verwijderen om ze schoon te maken. Zorg ervoor dat ze goed droog zijn voordat u ze weer aanbrengt.

De branders met enkele ring Let bij het monteren van de branderkop op dat de lijnen van de inkeping in lijn zijn met de elektrode of opening in de basis. Controleer of de branderkop vlak is en of de kap centraal op de branderkop is aangebracht (Afb.5-1).

ArtNo.311-0033 Wok burner details FSD De wokbrander is wat ingewikkelder maar ook hij kan gedemonteerd worden voor reiniging. A – Binnenbranderkap, B – Buitenbranderkap, C – Binnenbranderkop, D – Buitenbranderkop, E – Wokbranderbasis Bij het monteren van de wokbrander (Afb.5-2), de grote basisring omkeren en het ‘D’ – vormige gebied zoeken (Afb.5-3). De kop draaien tot de ‘D’ die van de branderbasis heeft gevonden. De kop omdraaien en op de branderbasis plaatsen. Afb.5-3 Om de kleine binnenbrander te monteren, de grotere elektrode-inkeping in de branderrand zoeken. Breng deze in lijn met de grote ontstekingselektrode en plaats de binnenbrander op de grote basisring (Afb.5-4). Monteer nu de twee branderdoppen en let op dat zij goed zijn geplaatst. Controleer of de brandergaten niet zijn geblokkeerd. Als er een blokkering is, moet u de vastzittende stukjes verwijderen met een staaldraad.

Afb.5-4 De woksteun Aanbevolen reinigingsmaterialen zijn een sopje met heet water, een vochtig zeepsponsje, een crèmig reinigingsmiddel of een nylon sponsje.

Nederlands De bakplaat Afb.5-5 Maak de bakplaat altijd schoon na gebruik. Laat hem volledig afkoelen voordat u hem verwijdert. Dompel de bakplaat onder in warm zeepwater. Gebruik een zachte doek of, voor hardnekkige vlekken, een nylon afwasborstel. Opmerking: als de grillplaat wordt gewassen in een afwasmachine, kan er wat afwaswater achterblijven op de achterzijde. Dit is normaal en zal de prestaties van uw grillplaat niet beïnvloeden. ArtNo.331-0001Grill pan pulled forwards Afb.5-6 Uitschuifbare grill

ArtNo.331-0003 Grill frame out, no pan Voordat u bepaalde onderdelen van de grill verwijderd voor schoonmaken moet u ervoor zorgen dat ze afgekoeld zijn, of gebruik ovenwanten. De grillpan en het grillpandraagstel kunnen gemakkelijk verwijderd worden voor reiniging. De grillpan dient met warm zeepwater te worden afgewassen. Indien de grillpan voor vlees of voor ander aankoekend eten is gebruikt, dient u de grillpan direct na gebruik enkele minuten in de week te zetten. Gebruik een nylon borstel om hardnekkig vuil van de pan te verwijderen. U kunt de grillpan ook in de vaatwasser reinigen. Afb.5-7 De grillpan kan gemakkelijk verwijderd worden voor reiniging. Verwijder de steun voor de grillpan door deze naar voren te trekken (Afb.5-5). Til de grillpan uit de steun. De steun zit aan de zijrails vast met twee klemmen aan elke kant (Afb.5-6). Voor beide kanten ondersteunt u de zijrail met uw ene hand en tilt u de steun met uw andere hand van de zijklemmen af (Afb.5-7). ArtNo.331-0004 Removing the grill frame Voor de veiligheid duwt u de zijrails weer terug in de grill. Indien u de zijrails wilt verwijderen zodat u de grill makkelijker kunt reinigen, dient u ze van de haken aan de zijkanten van de grillkamer (Afb.5-8) los te maken en de zijkanten reinigen met een zachte doek en een mild reinigingsmiddel. Afb.5-8 Plaats de zijrails NIET in de vaatwasser. Als u klaar bent, haakt u de zijrails weer aan de zijkanten van de grill. U plaatst de steun terug door de zijrails naar voren te trekken en de steun weer met elke kant erop te laten rusten waarna u de steun in de zijrails drukt. Zet de grillpan terug. Wanneer u de grillpan terugzet, zorg ervoor dat de brede rand aan de voorkant zit (Afb.5-9). ArtNo.331-0005 Removing the grill rail Afb.5-9 ArtNo.331-0006 Grill pan plan

Nederlands Bedieningspaneel en deuren Afb.5-10 Vermijd het gebruik van schuurmiddelen, waaronder schuimreinigers, op oppervlakken van geborsteld roestvrij staal. Gebruik voor de beste resultaten een vloeibaar reinigingsmiddel of onze allesreiniger. Het bedieningspaneel en de bedieningsknoppen mogen alleen schoongemaakt worden met een zachte doek die uitgewrongen is in warm water en zeep – maar let erop dat er geen overtollig water in het apparaat sijpelt. Veeg met een schone vochtige doek en poets daarna met een droge doek. ArtNo.320-0008 Removing the oven lining Ovens ‘Cook & Clean’ Panelen De ovens zijn voorzien van demonteerbare panelen met een speciale emaillelaag die gedeeltelijk zelfreinigend is. De laag beschermt de bekleding niet volledig tegen krassen maar beperkt de handmatige reiniging wel tot een minimum. De ‘Cook & Clean’ panelen werken het beste boven 200 °C. Indien u de oven meestal op een lagere temperatuur gebruikt, dient u zo af en toe de panelen te verwijderen en met een pluisvrije doek en warm zeepwater af te nemen. Droog de panelen vervolgens af en breng ze weer aan. Stel de oven vervolgens in op 200 °C en laat hem een uur aanstaan. Zo zorgt u ervoor dat de panelen goed blijven werken. Gebruik geen staalwol of ander materiaal dat wellicht krassen op het oppervlak maakt. De ovenbekleding verwijderen Een aantal van de bekledingspanelen zijn demonteerbaar zodat u de panelen en achter de panelen kunt schoonmaken. Verwijder eerst de rekken. De zijpanelen van de oven zitten vast met vier bevestigingsschroeven. U hoeft de schroeven niet te verwijderen om de ovenpanelen te kunnen verwijderen. Til de zijpanelen op en schuif ze van de schroeven af (Afb.5-10). Trek ze dan naar voren. Als u de bekleding heeft verwijderd, kunt u het email aan de binnenkant van de oven schoonmaken.

Nederlands Reinigingstabel De genoemde reinigingsmiddelen zijn verkrijgbaar in de supermarkt of bij verkopers van elektrische apparaten. Regelmatig reinigen wordt aanbevolen. Het reinigen is eenvoudiger als u het gemorste direct afveegt. Om uw oven schoon te houden bedekt u het vlees tijdens het bakken met folie of gebruikt u een braadzak. Bestrijk groente met wat vet voordat u deze bij het vlees legt. Kookplaat Onderdeel Afwerking Aanbevolen reinigingsmethode Bovenkant van kookplaat Email of roestvrij staal Warm zeepwater, zachte doek. Alle hardnekkige vlekken voorzichtig verwijderen met een nylon schuurspons. Verwijder roest en voedselresten met een goed ingezeept staalwolsponsje, met de draad mee. Naspoelen en laten drogen. Breng een bedrijfseigen herstelmiddel voor verzegelde kookplaten aan (verkoper van elektrische toestellen) om de kleur te herstellen en de plaat te beschermen. Warm zeepwater; Crèmig reinigingsmiddel/schuurspons indien nodig. Elektrisch verzegelde kookplaat Gietijzer Keramische/inductiekookplaat Gehard glas Bakplaat (alleen bij sommige modellen) Anti-aanbaklaag Laat afkoelen. Afwassen in warm zeepwater. Gebruik geen schuurmiddelen/-sponzen. Vaatwasmachine. Opwarmzone (alleen bij sommige modellen) Gehard glas Warm zeepwater, crèmig reinigingsmiddel/schuurspons indien nodig. Buitenkant van fornuis Onderdeel Afwerking Aanbevolen reinigingsmethode Email of verf Warm zeepwater, zachte doek. Eventuele hardnekkige vlekken voorzichtig verwijderen met een vloeibaar schoonmaakmiddel. Roestvrij staal Microfibre plus All Purpose Cloth (supermarkt). Zijkanten en plint Geverfde oppervlakken Warm zeepwater, zachte doek. Spatscherm/achterrooster Email of roestvrij staal Warm zeepwater, zachte doek. Crèmig reinigingsmiddel, met zorg, indien nodig. Bedieningspaneel Verf, email of roestvrij staal Warm zeepwater. Gebruik geen schuurmiddelen op belettering. Kunststof/chroom en rood koper Warm zeepwater, zachte doek. Geelkoper Koperpoetsmiddel. Gehard glas Warm zeepwater, crèmig reinigingsmiddel/schuurspons indien nodig. Afwerking Aanbevolen reinigingsmethode Zijkanten, onderkant, verdeler en bovenkant van oven GEEN 'COOK & CLEAN' OVENPANELEN (zie onder) Email Elk merkovenreinigingsmiddel dat geschikt is voor email.

VOORZICHTIG: BIJTENDE OVENREINIGERS: VOLG INSTRUCTIES

VAN FABRIKANT OP. Zorg dat er geen contact is met de ovenelementen. 'Cook & Clean' ovenpanelen (alleen sommige modellen) Speciaal gedeeltelijk zelfreinigend email Dit oppervlak reinigt zichzelf bij 200 °C en hoger, of de panelen kunnen worden verwijderd en afgewassen met warm zeepwater en een nylon borstel (zie ‘De ovens’ in ‘Het fornuis schoonmaken’). Buitenkant van deur, deurpost en opberglade. Bedieningsknoppen/handvatten en randen Ovendeur glas/glazen deksel Oven en gril Onderdeel Ovenrekken, Handyrack, gril-treeft, Chroom Handygrill-rek Een voor email geschikt ovenreinigingsmiddel. Met zeep gevuld sponsje. Vaatwasmachine. Grilpan/Braadslede (alleen sommige modellen) Warm zeepwater. Met zeep gevuld sponsje. Vaatwasmachine. Email

De kookplaatontsteking of kookplaatbranders storen De knoppen worden heet als ik de oven of de grill gebruik. Kan ik dit voorkomen? Is de stroom aangesloten? Zo niet, dan is er wellicht iets mis met de stroomvoeding. Ja, de knoppen worden heet door de hitte die uit de oven of de grill opstijgt. Doe de ovendeur dicht Zit er vuil op de ontstekingselektrode of de sleuven van de branders? Plaats de grillpan tijdens gebruik helemaal achterin, zodat hij tegen de achteraanslag aan zit. Zijn de branderringen en -kappen goed aangebracht (zie ‘Het fornuis schoonmaken’)? Laat de deur van de grill altijd open staan wanneer u de grill gebruikt Denk eraan dat elke fornuisbrander een speciale vlambeveiliger (FSD) heeft, die de gastoevoer stopt zodra de vlam uitgaat. Als u een brander wilt ontsteken, moet u de veiligheidsfunctie opheffen door de bedieningsknop ingedrukt te houden zodat het gas kan stromen. Hierdoor kan de vlamsensor opwarmen en de veiligheidsinrichting aansturen. Houd de knop ingedrukt om het gas gedurende enkele seconden door te laten naar de brander. De ontsteker moet een vonk afgeven en het gas ontsteken. Het bedieningspaneel wordt heet als ik de oven of de grill gebruik Het fornuis wordt gekoeld door een ventilator. Als het bedieningspaneel bovenmatig warm wordt tijdens gebruik van het fornuis, is de koelventilator wellicht defect. Mocht dit het geval zijn, neem dan contact op met uw installateur, een erkende reparateur of met de klantenservice om een afspraak te maken voor de reparatie. Als de brander uitgaat wanneer u de knop loslaat, hebt u niet lang genoeg gewacht. Draai de knop naar de uitstand en wacht een minuut. Probeer het dan nogmaals maar houd de knop deze keer iets langer ingedrukt. Indien er een probleem is met de installatie, en de oorspronkelijke installateur kan het niet komen repareren, wie betaalt de kosten dan? U betaalt de kosten. Onderhoudsbedrijven rekenen voor het rechtzetten van het werk van de oorspronkelijke installateur. Het is in uw voordeel om de oorspronkelijke installateur in te schakelen. Kookplaatbranders gaan niet aan Controleer of de onderdelen van de brander correct zijn teruggezet na het afvegen of verwijderen voor reiniging. Het eten bakt te langzaam, te snel of brandt aan Controleer of de gastoevoer in orde is. U kunt dit doen door te controleren of uw andere gasapparaten goed werken. De baktijden van deze oven wijken wellicht af van die van uw vorige oven. Controleer of u zich houdt aan de aanbevolen temperatuur en positie van het rek; zie de bakgids in deze handleiding. De bedieningsinstellingen voor de oven en de baktijden zijn alleen bedoeld als richtlijn. U kunt de temperatuur naar wens aanpassen om de gewenste resultaten te bereiken. Probeer het eens op een hogere temperatuur. Gaan de branders branden als u de knop indrukt? Zo niet, controleer dan de voeding door te kijken of het klokje brandt. Er komt stoom uit de oven Bij het koken van voedselproducten met een hoog watergehalte (bijv. ovenfriet), komt er wat stoom uit de opening aan de achterkant. Wees voorzichtig als u de ovendeur opentrekt, aangezien er soms veel stoom vrijkomt. Ga niet te dicht bij de oven staan en laat de stoom wegtrekken. Het eten wordt niet gelijkmatig gaar in de oven Indien u een groot gerecht bereidt, moet u het tijdens het koken omdraaien. Indien u twee rekken gebruikt, dient u voor voldoende tussenruimte te zorgen zodat de warmte goed kan circuleren. Indien u een bakplaat in de oven plaatst, zet deze dan altijd op het midden van het ovenrek. Een ovenventilator maakt geluid De toon van de ovenventilator verandert soms naarmate de oven opwarmt – dat is heel normaal. Controleer of de deurafdichting beschadigd is. Welke reinigingsmaterialen worden aanbevolen voor het fornuis?

Indien u een kom met water op het ovenrek plaatst, dient deze waterpas te staan. (Indien het bijvoorbeeld achteraan dieper is, dient u de achterkant van het fornuis omhoog te brengen of de voorkant te laten zakken). Zie het onderdeel ‘Reiniging’ voor een complete lijst aanbevolen reinigingsmaterialen. Gebruik in geen geval bijt- of schuurmiddelen aangezien deze het oppervlak kunnen aantasten. Indien het fornuis niet waterpas staat, dient u de leverancier te raadplegen om het te laten bijstellen.

Nederlands De oven gaat niet aan Afb.6-1 Is de stroom aangesloten? Zo niet, dan is er wellicht iets mis met de stroomvoeding. Staat het fornuis aan bij de stroombreker? ArtNo.324-0005 Oven light bulb Hebt u een kookfunctie ingesteld? De oventemperatuur stijgt naarmate het fornuis veroudert Afb.6-2 Indien het niet helpt of slechts tijdelijk helpt als u de ovenknop lager zet, hebt u wellicht een nieuwe thermostaat nodig. Sluit de stroom af bij de stroombreker. Een ovenlicht werkt niet ArtNo.324-0007 Unscrewing the bulb cover Het lampje is wellicht doorgebrand. Lampjes (vallen niet onder de garantie) zijn verkrijgbaar bij de betere elektrische winkel. Vraag om een lampje van 15 W, 230 V, VOOR OVENS. Het moet een speciaal lampje zijn, dat hittebestendig is tot 300 °C (Afb.6-1). Sluit de stroom af bij de stroombreker. Afb.6-3 Sluit eerst de stroom af en wacht tot de oven koel is voordat u het lampje vervangt. Zoek de lampafscherming en draai deze linksom om hem eraf te draaien (hij kan stijf vastzitten) (Afb.6-2). ArtNo.320-0006b -Mercury oven door hinge adjustment Draai de oude lamp los en bescherm uw vingers met een handschoen voor het geval de lamp uit elkaar barst. Effect van instelling scharnier - overdreven om duidelijk aan te geven Draai het nieuwe lampje erin; draai de lampafscherming er weer op. Zet de stroombreker aan en controleer of het lampje gaat branden. De ovendeur is slecht gealigneerd Afb.6-4 Met het onderste scharnier van beide ovendeuren kunt u de hoek van de deur afstellen (Afb.6-3). Maak de bevestigingsschroeven van het onderste scharnier van de deur los en verplaats het scharnier naar de juiste positie met behulp van de inkeping en een platte schroevendraaier (Afb.6-4). Middellijn van scharnierpen Draai de scharnierschroeven weer aan. ArtNo.320-0007 Oven door hinge adjustment 2 Ovendeur om de duidelijkheid weggelaten

INSTALLATIE Controleer na afloop of het apparaat elektrisch veilig en gasdicht is.

Geachte installateur Alle kamers moeten voorzien zijn van een raam dat open kan of iets soortgelijks, en sommige kamers moeten tevens van een permanent ventilatiekanaal zijn voorzien, afgezien van het raam. Wilt de details hieronder invullen voordat u met de installatie start. Uw klant kan dan eenvoudig contact met u opnemen indien er een probleem optreedt dat voortvloeit uit uw installatie. Het fornuis plaatsen Naam Installateur Het fornuis mag in een keuken of open keuken worden geïnstalleerd, maar NIET in kamers met een bad of douche. Dit fornuis is uitsluitend bedoeld voor huishoudelijk gebruik. Indien het voor andere doeleinden wordt gebruikt, maakt dit eventuele garantie- of aansprakelijkheidsclaims wellicht ongeldig. Bedrijf Installateur Opmerking: Een fornuis dat geschikt is voor LPG mag NIET worden geïnstalleerd in een kamer of interne ruimte onder grondniveau, zoals bijvoorbeeld een kelder. ArtNo.050-0011NL - Installer information table Telefoonnummer Installateur Ombouwen Dit toestel is in de fabriek ingesteld op: Cat II2H3+ Het Serienummer van het Toestel Cat II2E+3+ Cat II2L3B/P Cat II2E3B/P Cat I2H3B/P Cat II2ELL3B/P Veiligheidseisen

Dit apparaat is bij levering ingesteld voor groep H Aardgas (G20 aardgas op 20 millibar). Met het fornuis wordt een ombouwset voor een andere gassoort bijgeleverd. Het fornuis moet worden geïnstalleerd conform de relevante instructies in dit boekje, de relevante voorschriften alsmede de vereisten van de plaatselijke gas- en energiebedrijven. Indien het fornuis dient te worden omgebouwd voor gebruik met een andere gassoort, raden we aan dit vóór de installatie te doen. Zie de instructies bij de ombouwset. Controleer vóór de installatie of het fornuis geschikt is voor uw gassoort en voedingsspanning. Kijk op het gegevensplaatje. Na ombouwing van het fornuis moet u de gasombouwsticker op de juiste plek op het gegevensplaatje plakken. Zo wordt aangegeven op welk soort gas het fornuis nu ingesteld is. Dit apparaat dient in overeenstemming met de geldende voorschriften en uitsluitend in een goed geventileerde ruimte te worden geïnstalleerd. Lees de gebruiksaanwijzing voordat u dit apparaat installeert of gebruikt. Het is in uw eigen belang en in het belang van de veiligheid om alle gasapparaten door bevoegd personeel te laten installeren. Indien het apparaat verkeerd wordt geïnstalleerd, maakt dit eventuele garantie- of aansprakelijkheidsclaims wellicht ongeldig, en kunt u vervolgd worden. Het apparaat kan worden omgebouwd voor gebruik met een andere gassoort. Ventilatie Het fornuis is niet op een afvoerinrichting voor verbrandingsproducten aangesloten. Er dient met name aandacht te worden besteed aan de relevante voorschriften met betrekking tot de ventilatie.

INSTALLATIE Controleer na afloop of het apparaat elektrisch veilig en gasdicht is. Om het fornuis correct te kunnen installeren is de volgende apparatuur noodzakelijk: Stabiliteitsklem: Indien het fornuis op een flexibele gasleiding wordt aangesloten, dient een stabiliteitsklem of -ketting te worden aangebracht;

De onderdelen controleren: Nivelleerwerktuig fornuis met inbussleutels Deze worden niet bij het fornuis geleverd maar zijn bij de meeste bouwmaterialenzaken verkrijgbaar; Gasdrukmeter/manometer; Buigzame gasslang: Dient aan de relevante normen te voldoen; Multimeter: Voor elektrische controle. ArtNo.020-0024 Tools V2 Wokstellage Tevens is de volgende apparatuur noodzakelijk:

1. Elektrische boor;

2. Steenboortje (alleen nodig indien het fornuis op een

stenen of betonnen vloer wordt geplaatst);

3. Muurpluggen (alleen nodig indien het fornuis op een

stenen of betonnen vloer wordt geplaatst);

5. Kruiskopschroevendraaier;

6. Platte schroevendraaier;

7. Luchtbelwaterpas;

10. Schroeven om de stabiliteitsbeugel vast te zetten.

INSTALLATIE Controleer na afloop of het apparaat elektrisch veilig en gasdicht is. Het fornuis plaatsen Afb.7-1 Op de afbeeldingen zijn de vereiste minimumafstanden tussen het fornuis en de aangrenzende oppervlakken aangegeven (Afb.7-1). Het fornuis dient niet te worden geïnstalleerd op een voetstuk. De rand van de kookplaat dient op gelijke hoogte of boven eventuele naastgelegen werkbladen te zitten. 75 mm min

Aan alle kanten van het fornuis moet een ruimte van 75 mm vrij worden gelaten BOVEN de hoogte van de kookplaat en nevenliggende oppervlakken. Bij niet-brandbare oppervlakken (bijvoorbeeld ongeverfd metaal of keramische tegels) is de minimumafstand 25 mm. 75 mm min 650 mm min 910 mm min 930 mm max Tussen de bovenkant van de kookplaat en eventuele brandbare horizontale oppervlakken erboven dient een tussenruimte van ten minste 650 mm te worden gelaten. Afb.7-2 Afb.7-2 toont de aanbevolen vrije ruimte boven het fornuis. 1100 mm min*

• Afzuigkappen dienen in overeenstemming met de aanwijzingen van de betreffende fabrikant te worden geïnstalleerd. (Bekijk de instructies op de kap van het fornuis voor actuele afmetingen) Oppervlakken van meubels en muren aan de zij- en achterkant van het fornuis moeten bestand zijn tegen hitte, spatten en stoom. Vooral bepaalde soorten keukenmeubels van vinyl of laminaat zijn slecht tegen hitte en verkleuring bestand. 410 mm min ArtNo.110-0064 - 110DF - Elise min positions above cooker

Wij kunnen geen aansprakelijkheid aanvaarden voor schade die veroorzaakt wordt door normaal gebruik van het fornuis aan materiaal dat delamineert of verkleurt bij temperaturen van minder dan 65 °C boven de kamertemperatuur.

Afb.7-3 We bevelen aan tussen de kasten een tussenruimte van 1110 mm te laten zodat u het fornuis kunt verplaatsen. Bouw het fornuis niet helemaal in; het moet mogelijk blijven het fornuis te verwijderen voor reiniging en onderhoud. Indien het fornuis dicht bij een hoek van de keuken staat, is minimaal 130 mm ruimte vereist zodat de ovendeuren open kunnen (Afb.7-3). Er is voor het daadwerkelijke openen van de deuren minder ruimte nodig maar dit is ter bescherming van uw handen als u de deur opent. 130 mm minimum Het fornuis verplaatsen

Probeer nooit het fornuis te verplaatsen terwijl het nog op de voeding aangesloten is.

Het fornuis is zeer zwaar dus wees voorzichtig. Afb.7-4 We raden aan het fornuis door twee mensen te laten verschuiven. Zorg dat de vloerbedekking goed vast zit of verwijderd is, zodat deze niet verschuift als het fornuis verplaatst wordt. Het fornuis is voorzien van twee nivelleerwieltjes aan de achterkant en twee stelvoeten die naar beneden kunnen worden gedraaid aan de voorkant. U zult het nivelleerwerktuig nodig hebben. Verwijder de polystyreen basisverpakking. Kantel het fornuis vanaf de voorkant naar achteren en verwijder de voorste helft van de polystyreen onderverpakking (Afb.7-4). Herhaal dit vanaf de achterkant en verwijder de achterste helft van de polystyreen verpakking.

INSTALLATIE Controleer na afloop of het apparaat elektrisch veilig en gasdicht is. Breng de twee wieltjes aan de achterkant omlaag Afb.7-5 ArtNo.010-0002 Rear roller nut Let op dat u BEIDE WIELTJES AAN DE ACHTERKANT laat zakken. Er zijn twee stelmoeren, één voor elk wieltje, aan beide hoeken aan de voorkant van de onderkant van het fornuis. Breng eerst het nivelleerwerktuig aan op de zeshoekige stelmoer (Afb.7-5). Draai 10 volledige (360º) slagen te draaien met de klok mee (Afb.7-6). (Dit betekent het nivelleerwerktuig 20 keer draaien en verwijderen.) Het verplaatsen Afb.7-6 Vouw de achterrand van de bodemverpakking open. Doe de deur van de grill en de rechteroven open zodat u goed kunt vasthouden aan de onderkant van het bedieningspaneel terwijl u de oven verplaatst (Afb.7-7). ArtNo.010-0010 Lowering the rear rollers (90) Duw het fornuis voorzichtig naar achteren van de onderverpakking af. Verwijder de onderbak. Plaats het fornuis op bijna de definitieve plaats, laat net voldoende ruimte over om erachter te kunnen komen. x10

Afb.7-7 Gebruik niet de deurhendels of bedieningsknoppen om het fornuis te verplaatsen. Een stabiliteitsklem aanbrengen Indien het fornuis op een flexibele gasleiding wordt aangesloten, dient een stabiliteitsklem of -ketting te worden aangebracht (niet bijgeleverd). Volg voor het aanbrengen van een stabiliteitsklem zowel deze instructies als het bij de klem geleverde foldertje. ArtNo.010-0004 Moving the cooker

A – Muur, B – Achter rollen, C – Voorzijde Stelvoeten, D – Potloodstreep op vloer Afb.7-9

A – Achterkant van het fornuis, B – Stabiliteitsklem

Zet het fornuis op de bestemde plaats neer en stel het fornuis waterpas. Trek met een potlood 70 mm vanaf de voorste rand van de stelvoeten een streep. Markeer 550 mm vanaf de linker zijkant van het fornuis de middellijn voor de klem. Trek het fornuis naar voren. Meet 550 mm vanaf de potloodstreep naar achteren om de voorste rand van de beugel te bepalen (Afb.7-8). Plaats de beugel zodanig dat hij wegwijst van de middellijn van het fornuis om te voorkomen dat de elektrische kabel of gasslang ertussen komt te zitten.. Bevestig de klem op de vloer. Meet de hoogte vanaf het vloerniveau tot de contactrand aan de achterkant van het fornuis. Tel 3 mm hierbij op en monteer de stabiliteitsklem op deze hoogte (d.w.z. vanaf het vloerniveau tot de onderkant van het bovenarm) en zorg dat de klem de ovenbrander niet beklemt (Afb.7-9). INSTALLATIE Controleer na afloop of het apparaat elektrisch veilig en gasdicht is. Verplaatsen van het fornuis na de installatie Borgschroef Grub screw Afb.7-10 Als u het fornuis na de installatie moet verplaatsen, dient u de stekker eruit te trekken, de onderkant van het bedieningspaneel vast te houden en de voorkant van het fornuis op te tillen (Afb.7-7). Controleer dan achter het fornuis of de gasslang niet is blijven haken. Zorg tijdens het verplaatsen telkens dat de stroomkabel en de gasslang voldoende speling hebben om het fornuis te kunnen verplaatsen. Indien het fornuis van een stabiliteitsketting voorzien is, dient u deze los te koppelen terwijl u het fornuis er voorzichtig uit trekt. Grub screw Borgschroef Als u het fornuis weer op zijn plaats zet, dient u wederom te controleren of de stroomkabel en de gasleiding niet blijven haken. Afb.7-11 Borgschroef Grub screw Ombouwing voor een ander gas Indien het apparaat dient te worden omgebouwd voor gebruik met een andere gassoort, raden we aan dit vóór de installatie te doen. Raadpleeg het gedeelte ‘Ombouwen’ van de handleiding voor meer informatie. Waterpas stellen Plaats een luchtbelwaterpas op een rek van één van de ovens om te controleren of het fornuis waterpas staat. Zet het fornuis op de bestemde plaats neer. Pas daarbij op dat het niet wordt verdraaid in de ruimte tussen de keukenkasten, omdat dit het fornuis of de kasten kan beschadigen. De voeten aan de voorkant en de wieltjes aan de achterkant kunnen worden afgesteld om het fornuis waterpas te stellen. Om het fornuis aan de achterkant in de hoogte te verstellen, dient u de stelmoeren aan de voorste hoeken aan de onderkant van het fornuis af te stellen met behulp van het bijgeleverde nivelleerwerktuig. Om de voeten aan de voorkant in te stellen dient u het fornuis met behulp van de wieltjes aan de achterkant op te tillen of te laten zakken. Laat het nivelleerwerktuig in de opslaglade liggen, zodat de klant het kan gebruiken mocht hij/zij het fornuis willen verplaatsen. De handrail aanbrengen Gebruik de meegeleverde 2 mm inbussleutel om de 2 borgschroeven aan de onderzijde en de zijkant van de handrailsteun los te draaien. Breng de handrailsteun aan op de fixeerpunten op het fornuis (Afb.7-10). Opmerking: de handgreepsteunen moeten omhoog wijzen. Duw de steun terug tegen het fornuis en draai de 2 borgschroeven vast. Zorg dat elke steun vast zit. Plaats de handrail op de steunpunten. Gebruik de meegeleverde 2.5 mm inbussleutel om de borgschroeven aan de onderzijde van elk uiteinde van de handrail vast te draaien (Afb.7-11).

INSTALLATIE Controleer na afloop of het apparaat elektrisch veilig en gasdicht is. Afb.7-12 Aansluiten op het gas

Dit dient aan de relevante normen te voldoen.

De buigzame slang (niet bijgeleverd) MOET aan de relevante normen voldoen. Slangen zijn bij de meeste bouwmaterialenzaken verkrijgbaar. De eindaansluiting van de huishoudelijke gasvoeding dient naar beneden te zijn gericht. De aansluiting van het apparaat bevindt zich aan de achterkant van het fornuis, vlak onder het kookplaatniveau. Neem in geval van twijfel contact op met de leverancier.

De afschermkasten aan de achterkant beperken de positie van het toevoerpunt. Daar het fornuis in de hoogte verstelbaar is en elke aansluiting anders is, kunnen we geen nauwkeurige afmetingen geven. afmetingen in mm AllAlle dimensions in millimetres Hoewel een slang van 900 mm zal volstaan, biedt een slang van 1250 mm iets meer speling voor het plaatsen van de eindaansluiting en het verplaatsen van het fornuis. De slang dient dusdanig te worden aangesloten, dat de in- en uitlaataansluitingen verticaal zijn, zodat de slang naar beneden hangt. De eindaansluiting dient idealiter in het gearceerde gedeelte ‘A’ te vallen (Afb.7-12). Schroef het slanguiteinde met schroefdraad in de gasinlaat. Controleer na het aansluiten van het gas aan de hand van een drukproef of het fornuis gasdicht is. Beproeven op druk U kunt de gaswaarde bij de gasbek van een van de middelste kookplaatbranders meten (niet de wokbrander). U kunt de gasdruk meten bij de injector van een van de linker kookplaatbranders. Verwijder een branderkop. Sluit de drukmeter aan op de gasbek. Draai de gasleiding open en steek een van de kookplaatbranders aan. Druk de bedieningsknop van de brander met de drukmeter in zodat er gas doorgelaten wordt. Zie de gegevenssticker voor testdruk. Zet de branders uit. Zet de brander op de juiste wijze weer in elkaar.

INSTALLATIE Controleer na afloop of het apparaat elektrisch veilig en gasdicht is. Aansluiten op de elektriciteit Afb.7-13 Het fornuis dient door een bevoegd elektricien te worden aangesloten in overeenstemming met de relevante voorschriften alsmede de vereisten van het plaatselijke energiebedrijf.

Aardlekschakelaars met stroomsturing Gecombineerd gebruik van uw fornuis en andere huishoudelijke apparaten kan ertoe leiden dat de schakelaar omslaat. Daarom raden wij aan het fornuis te beveiligen met een aparte aardlekschakelaar met of zonder overbelastingsbeveiliging. 6mm²

ArtNo.130-0012NL - Electrical connections single-phase 2x 230 Vac 50Hz (TOT CA. 7,6 kW) Opmerking: Het fornuis dient te worden aangesloten op de juiste stroomvoeding, zoals op het spanningslabel van het fornuis vermeld is. Het fornuis dient te worden aangesloten via een geschikte regeleenheid voor het fornuis, bestaande uit een tweepolige schakelaar met een tussenruimte van ten minste 3 mm tussen de polen.

Het fornuis mag niet op een normaal, huishoudelijk stopcontact worden aangesloten. 6 mm² max U kunt de afschermkast van het aansluitpunt op het achterpaneel verwijderen om bij de netaansluiting te komen. Sluit de elektriciteitskabel aan op de juiste aansluitpunten (Afb.7-13). Controleer of de aansluitingen en de schroeven van de aansluitpunten goed vastzitten. Zet de elektriciteitskabel vast met de kabelklem. 3N ac 230/400 V 50 Hz 10 mm² max Kookplaatcontrole Afb.7-14 Controleer elke brander (zie ‘Kookplaatbranders’ aan het begin van de handleiding). Grillcontrole Draai de grillknop aan en controleer of de grill warm wordt. ArtNo.281-0026 - Front plinth Ovencontrole Zet de ovens aan. Controleer of de ovenventilators gaan draaien en of de ovens worden verwarmd. Opmerking: De garantie dekt het ovenlampje niet. Zet de ovens uit. De plint monteren Draai de drie schroeven in de onderrand van het fornuis los. Haak het middelste spiegat vast over de middelste schroef. Trek en positioneer de andere spiegaten boven de andere schroeven. Draai de bevestigingsschroeven vast (Afb.7-14). Klantenzorg Installateur: Vul de gegevens in deze handleiding in, leg aan de gebruiker uit hoe het fornuis werkt en geef hem/haar deze gebruiksaanwijzing. Dank U.

Op schakelschema weergegeven verbinding is van toepassing op eenfase. Nominale waarden zijn van toepassing op 230 V 50 Hz. Code Beschrijving Code Beschrijving Code Kleur

De bediening voor de rechtse grote oven

De bediening voor de linker multifunctionele oven

Bedieningschakel voor de linker MF oven

Ontstekingsschakelaar

ArtNo.105-0008 - Technical data - 90 induction - Elan DIT FORNUIS IS CATEGORIE: II2H3+; II2E+3+; II2L3B/P; (II2E3B/P; II2ELL3B/P); II2H3B/P. Dit apparaat is bij levering ingesteld voor groep H Aardgas (G20 aardgas op 20 millibar). Met het fornuis wordt een ombouwset bijgeleverd, zodat het kan worden omgebouwd voor gebruik met andere gassoorten. INSTALLATEUR: Laat deze gebruiksaanwijzing achter bij de gebruiker. PLAATS GEGEVENSPLAATJE: Achterkant fornuis, herhalingsplaatje serienummer onder ovendeuropening. LAND VAN BESTEMMING: GB, IE, FR, BE, NL, DE, SE. Aansluitingen (Zie gegevensplaatje van toestel voor proefdrukken) Gas (Rp ½ rechtsachter) Elektrisch Aardgas 20 mbar Butaan 29 mbar Propaan 37 mbar 220-240 V 50 Hz Afmetingen Zie “ Het fornuis plaatsen”. Hoogte minimum 910 mm Algehele breedte maximum 930 mm 1092 mm Algehele diepte 595 mm (tot voorzijde van bedieningspaneel); 646 mm (over hendels) Nominale waarden Aardgas 20 mb Hotplate Injector De wokbrander 3,5 kW Grote brander 3,0 kW Midden brander Kleine brander L.P. (Vloeibaar Propaan) Gas Schroef intern 80 Injector Schroef intern 54

extern 77 Oven efficiëntie Ovens Energieverbruiksklasse: op een schaal van A (zeer efficiënt) tot G (minder efficiënt) Maximale uitgang Energieverbruik gebaseerd op standaard lading Bruikbaar volume (liters) Omvang Tijd om standaard lading te bakken Bakgebied Grill Linkeroven Rechteroven Multifunctionele Gestuwde-luchtconvectie

Maximum totale elektrische lading bij 230 V : 7,4 kW (gemiddeld totaal inclusief ovenlampjes, ovenventilator, enz.)
