GEBRUIKSAANWIJZING GS36NA32 SIEMENS

de Gebrauchsanleitung
en Instruction for Use
fr Mode d'emploi
it Istruzioni per l'uso
nl Gebruiksaanwijzing

GS..D..

Standgerät

Vrijstaand apparatus

Veiligheidsbepalingen

enwaarschuwingen 92

Aanwijzingen over de afvoer 94

Omvang van de levering 94

Let op de omgevingstemperatuar

en de beluchting 95

Apparaat aansluiten 95

Kennismaking met het apparaat .... 97

Inschakelen van het apparatus 98

Instellen van de temperatuur 98

Alarm function 98

Netto-inhoud 99

De diepvriesruimte 100

Maximaleinvriescapaciteit 100

Invriezen en opslaan 100

Verse levensmiddelen invriezen .... 101

Superviezen 102

Ontdooien van diepvrieswaren 102

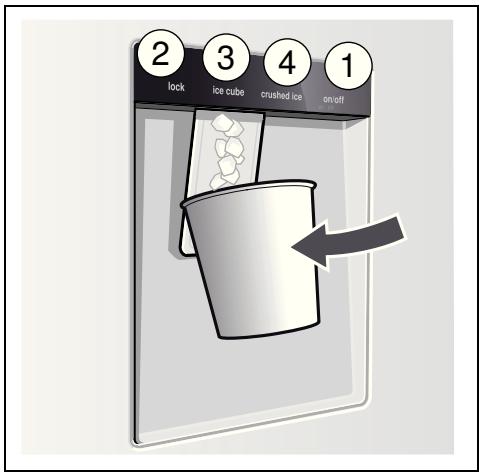

IJsdispenser 102

Uitvoering 104

Apparaat uitschakelen

en buiten werkung stellen 105

Ontdooien 105

Schoonmaken van het apparaat ... 105

Verlichting (LED) 106

Energie bespare 107

Bedrijfsgeluiden 107

Kleine storingen zelf verhelpen 108

Zelftest apparatus 111

Servicedienst 112

Veiligheidsbepalingen en waarschuwingen

Voordat u het apparaat in gebruik neemt

Lees de gebruiksaanwijzing en het installmentievoorschrift nauwkeurig door. U vindt waarin belangrijke informatatie over plaatsing, gebruik en onderhoud van het apparaat.

De fabrikant aanvaardt geen
aansprakelijkheid als de aanwijzingen
en waarschuwingen
in de gebruiksaanwijzing nicht in acht
worden genomen. Bewaar
de gebruiksaanwijzing en het
montagevoorschrift voor later gebruik
of voor een eventuele latere bezitter.

Het apparaat bevat een geringe hoveeelheid van het milieuvriendelijkke maar brandbare koelmiddel R600a. Let erop dat de leidingen van het koelcircuit bij het transport of de installmentie nicht beschadigd worden. Koelmiddel dat waar buiten spuit kan vlam vatten of tot oogletsel leiden.

Bij beschadiging

Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat houden;
Ruimte gedurende eenaar minuten goed luchten;
Apparaat uitschakelen en de stekkeruit het stopcontact trekken;
- Contact opnemen met de Servicedienst.

Hoe meer koelmiddel het apparaat bevat,des te groter moet de ruimte+zijn waarin het apparaat worden opgesteld. In een tekleine ruimte kan bij een lek een ontvlambaar mengsel van gas en lucht ontstaan.

Per 8 g koelmiddel要去h vertrek minstens 1m^3 moot zijn. De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.

Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, de klantenservice of een andere gekwalificeerde persoon. Onvakkundige installmentie en reparations können groot gevaar opleveren voor de bezitter.

Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant, de klantenservice of een andere gekwalificeerde persoon.

Er mogen alleen originele onderdelen van de fabrikant gelebruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan de veiligheidseisen voldoen.

Een verlengsnoer voor de aansluitkabel mag uitsluitend via de klantenservice worden aangeschaft.

Bij het gebruik

Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsmaker etc.). Gevaar voor explosie!
Het apparaat nooit met een stoomreiniger ontdooien of schoonmaken! De hete stoom kan in de elektrische onderdelen terechtkomen en kortsluitingveroorzaken. Kans op een elektrisch eschok!

• Gebruik geen suntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. Hierdoor kut u de koelledingen beschadigen. Koelmiddel dat maar buiten spuit kan vlam vatten of tot oogletsel leiden.
• Geen producten met brandbare drijfgassen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan. Gevaar voor explosie!
• Plint, uittrekbare manden of laden, deuren etc. nied als opstapje gebruiken of om op te leunen.
• Om te ontdooien of schoon te make: stekker uit het stopcontact trekken resp. de zekering uitschakelen of losdraaien. Altijd aan de stekker trekken, nooit aan de aansluitkabel.
  Dranken met een hoog alcoholpercentage altijd goed afgesloten en staand bewaren.
• Geen olie of vet gebruiken op kunststof onderdelen en deurdichtingen. Ze können pereus worden.
  De be- en ontluchtingsopeningen van het apparatus nooit afdekken.
  Personen (inclusief kinderen) met fysieke, sensorische of psychische beperkingen of gebrekkige kennis mogen dit apparaat uitsluitend gebruiken indien ze onder toezicht staan van een person die verantwoordelijk is voor hun veiligheid of door deze persoon zich ingelicht over de wijze waarop het apparaat dient te worden gezruikt.
  Flessen en blinkjes met vloeistoffen – vooral koolzuurhoudende dranken – Niet in de diepvriesruimte opslaan. De flessen en blinkjes{kennen springen!

Diepvrieswaren nadat u ze uit de diepvriesruimte hebt gehaald, nooit onmiddelijk in de mond nemen. Kans op verbranding!
Vermijd langdurig contact van uw handen met de diepvrieswaren, ijs of de verdamperbuizen enz. Kans op verbranding!

Kinderen in het huishouden

Verpakkingsmaterial en onderden
ervanijken geen spellegoed voor kinderen.
Verstikkingsgevaar door opvouwbare
kartonnen dozens en folie!
Het apparatus is geen spellegoed voor kinderen!
Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!

Algemene bepalingen

Het apparaat is geschikt

voir het invriezen van levensmiddelen,
voor het bereiden van ijs.

Dit apparaat is bestemd voor privilegedebruik in het huishouden en de huiselijke omgeving.

Het apparaat is ontstoord volgens EU richtlijn 2004/108/EC.

Het koelcircuit is op dichtheid gecontrolererd.

Dit apparaat voldoet aan de veiligheidsbepalingen voor elektrische apparaten (EN 60335-2-24).

Aanwijzingen over de afvoer

Afvoeren van de verpakking van uw nieuwe apparaat

De verpakking beschermt uw apparaat gegen transportschade. De gebruiktematerialen zijn onschadelijk voor het milieu en kunnen opnieuw worden gebruikt. Helpaarom mee en zorg dat de verpakking milieuvriendelijk worden afgevoerd.

U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmaterial van het neue apparaat kunt (laten) afvoeren voor een milieuvriendelijkke verwerking.

Afvoeren van uw oude apparaat

Oude apparaten zich geen waardeloos afval! Door een milieuvriendelijkke afvoer{kunnen waardevolle grondstoffen worden teruggewonnen.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlij 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). Deze richtlij geeft het kader aan voor een in de EU geldende terugname en verwerking van oude apparaten.

Waarschuwing

Bij afgedankte apparaten

1. Stekker uit het stopcontact trekken.
2. Aansluitkabel doorknippen en samen met de stekker verwijderen.
3. Legplateaus en Voorraadvakken nicht eruit halen om het kinderen moeilijk te maken erin te klimmen!
4. Laat kinderen nicht met het afgedankte apparaat spelen. Verstikkingsgevaar!

Koelapparaten bevatten koelmiddelen in de isolatie gas. Die zorgvuldig moeten worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijk fevoer mogen de leidingen van het koelcircuit tot het moment van transport nicht beschadigd worden.

Omvang van de levering

Controleer na het uitpakken alle onderdelen op eventuele transportschade.

Voor klachten Aunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij once klantenservice.

De levering bestaat uit de volgende onderdelen:

Vrijstaand apparatus
Zakje met montagematerialial
Uitrusting (modelafhankelijk)
Gebruiksaanwijzing
Montagevoorschrift
Klantenserviceboekje
Garantiebijlage
Informatie over energieverbruik en geluiden

Let op de omgevings-temperatuur en de beluchting

Omgevingstemperatuur

Het apparaat is voor een bepaalde klimaatklassie geconstrueree. Afhankelijk van de klimaatklassie kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden.

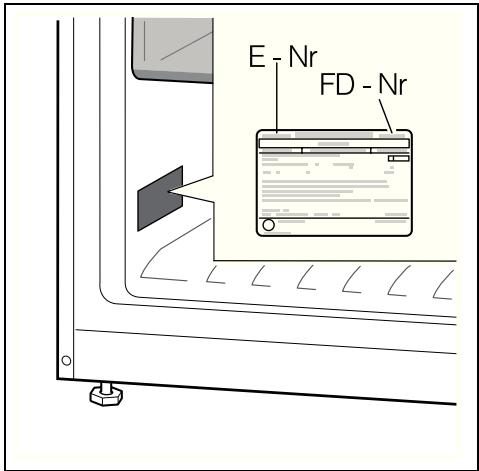

De klimaatklasse staat op het typeplaatje, afb. 8.

Klimaatklasse	Toelaatbare omgevingstemperatuur
SN	+10 °C tot 32 °C
N	+16 °C tot 32 °C
ST	+16 °C tot 38 °C
T	+16 °C tot 43 °C

Aanwijzing

Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanner een apparaat uit klimaatklasse SN worden gezruikt bij een lagere binnentemperatuur, kennen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5^

Beluchting

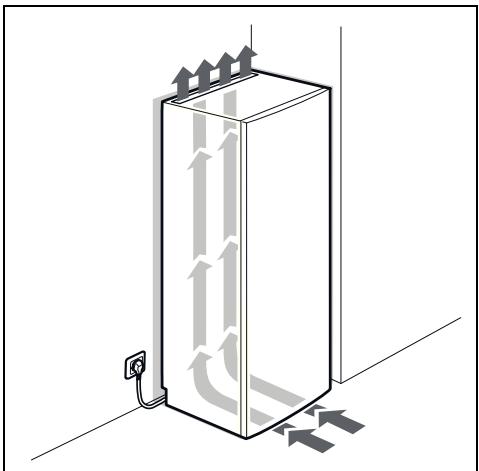

Afb. 3

De lucht aan dechterzijde van het apparaat wordt warm. De verwarmde lucht要去 ongehinderd afgevoerd hunnen worden. Anders要去 de koelmachine更是 presteren. Waardoor het energieverbruik toeneemt. De be en ontluchtingsopeningen mogen dan ook nooit worden afgedekt!

Apparaat aansluiten

Het apparaat door een vakman volgens bijgesloten montagehandleiding latelyplaatsen en aansluiten.

De transportbeveiligingen van de legplateaus en de voorraadvakken pas naplaatsing van het apparaat verwijdersen.

Het apparaat eerst op de waterleiding aansluiten, daarna pas op het elektriciteitsnet.

Naast de wettelijk voorgeschreiben nationale voorschriften要去en ook de aansluitvoorwaarden van hetplaatselijke elektriciteits- en waterleidingbedrijf in acheit worden genomen.

Na hetplaatsen van het apparaat要去 u minimaal 1aarwachtendvoordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsysteme terecht komt.

Vóor het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat").

nl

Wateraansluiting

De wateraansluiting mag alleen door een vakkundig monteur volgens deplaatselijke voorschriften van het waterleidingbedrijf worden uitgevoerd.

De waterkraan moet zich in de buurt van het apparaat bevinden en要去 ook naplaatsing van het apparaat goed toegankelijk�zijn.

De bijgevoegde slangenset heeft een lengte van 2 meter.

Attentie

Voor de aansluiting op het drinkwaternetuitsluitend de bijgevoegde of een bij deklantenservice gekochtte slangensget gebruiken.

In geen geval aanwezige of reeds gebruikte slangensets gebruiken.

Het apparaat alleen aansluiten op een drinkwaterleiding:

Min. druk: 0,2 MPa (2 bar)
Max. druk: 0,8 MPa (8 bar)
Druk hoger dan 0,8 MPa (8 bar): drukbegrenzer installeren:tussen de drinkwateraansluiting en de slangenset

Aanwijzing

De maximale uitwendige diameter van de waterleiding (zonder verbindingsstukken) bedraagt 25 mm.

Elektrische aansluiting

Het stopcontact要去 zich in de buurt van het apparaat bevinden en ook na het opstellen van het apparaat goed bereikbaar�.

Het apparaat voldoet aan beschemklasse I. Het apparaat aansluiten op een volgens de voorschriften geinstalleerd 220-240 V/50 Hz wisselstroomstopcontact met aardleiding. Het stopcontact要去en beveiligld met een zekering van 10 A tot 16 A.

Bij apparaten die in nicht Europese landen
worden gezruikt op het typeplaatje
controleren of de aansluitspanning
en de stroomsoort overeenkomen met
de waarden van uw elektriciteitsnet.
U vindt deze gegevens
op het typeplaatje. Afb. 8

Waarschuwing

Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers.

Voor once apparaten können netvoedingsinverters en sinusinverters worden gezruikt. Netvoedingsinverters worden gezruikt bij fotovoltaische installations die rechtstreeks+zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geenrechtstreekse aansluiting op het openbare elektriciteitsnet hebben, moet een sinusinverter worden gezruikt.

Kennismaking met het apparaat

De LaTeX bladzijde met de afbeeldingen uiktlappen. Deze gebruiksaanwijzing is op更是 dan een type van toepassing.

De uitrusting van de modellen kan variieren.

Kleine afwijkingen in de afbeeldingen zich mogelijk.

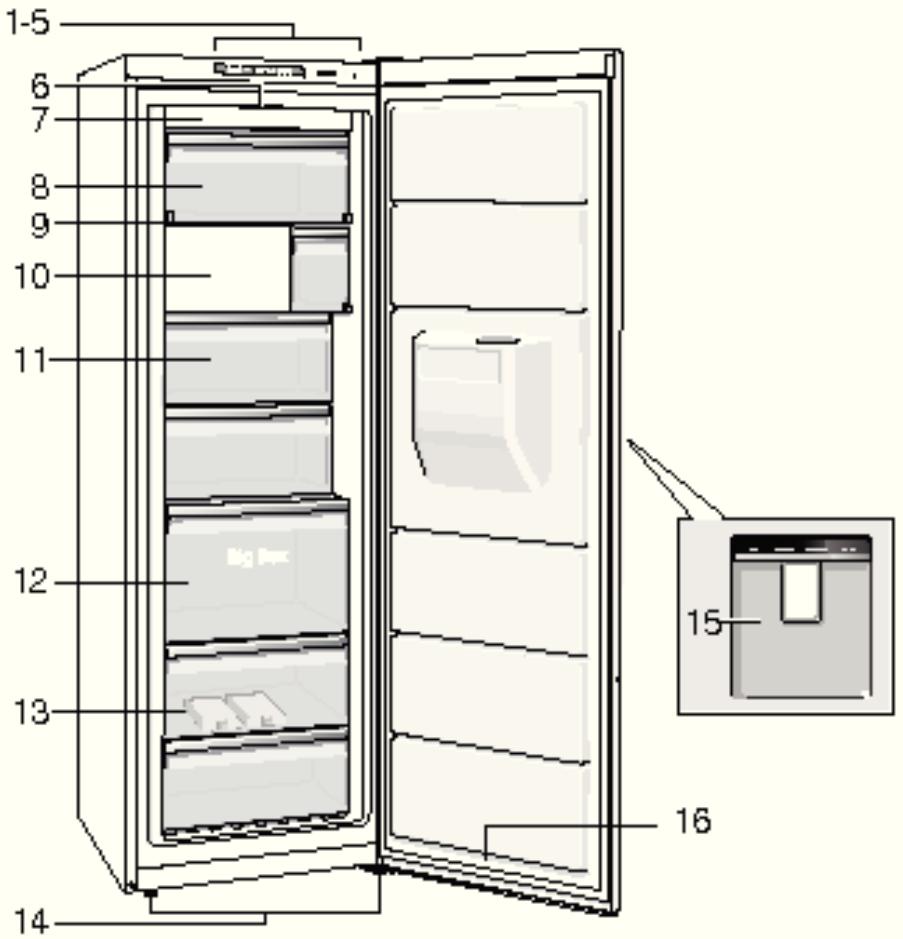

Afb. 1

*Niet bij alle modellen.

1-5 Bedieningselementen
6 Verlichting (LED)
7 NoFrost-system
8 Klep van het vriesvak
9 Glasplaat
10 Ijsbereider/ijsblokjesreservoir
Diepvrieslade (klein)
Diepvrieslade (groot)
13 Koude-accu*
14 Schroefvoetjes
15 IJsdispenser
16 Deurontluchting

Bedieningselementen

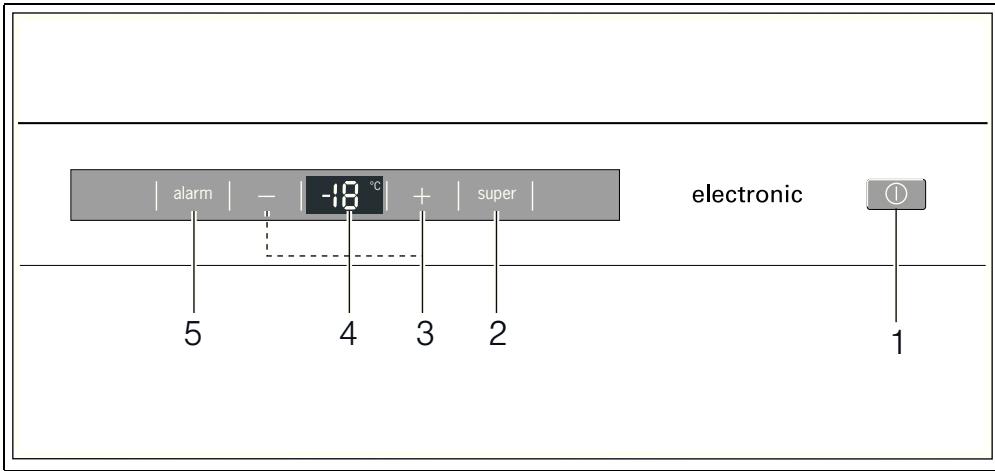

Afb. 2

1 Toets Aan/Uit
Om het hele apparaat in en uit te schakelen.
2 Toets, super"
Om het supervriessystem in enuit te schakelen.
Brandt alleen als het supervriessystem is ingeschakeld.
3 Temperatuurinsteltoets
Met deze toets worden de gewenste temperatuur ingesteld.
4 Temperatuurindicatie
Geeft de ingestelde temperatuur van de diepvriesruimte aan.
5 Alarmtoets
Om het alarmsignaal UIT te schakelen (zie hoofdstuk „Alarm function").

Inschakelen van het apparaat

Afb. 2

Het apparaat met de insteltoets 1 inschakelen.

Er is een alarmsignaal te horen. De temperatuurindicatie 4 knippert en de alarmtoets 5 brandt.

Druk de alarmtoets 5 in. Het alarmsignaal wordenuitgeschakeld.

Zodra de vriesruimte de ingesteldetemperatureur heeft bereikt, gaat temperatureurindicatie 4 branden.

Aanwijzingen bij het gebruik

Na het inschakelen kan het een aantal uren duren voordat de ingestelde temperatuur is bereikt. Vór diearend geen levensmiddelen in het apparaat leggen.
Door het volledig automatische NoFrost system blijft de vriesruimte ijsvrij. Ontdooien is Niet nodig.
De voorzijde van het apparaat achefter de deur worden gedeelteklicht verwarmd waardoor de vorming van condenswater in de buurt van de deurafdichting worden voorkomen.
Wonneer de deur van de diepvriesruimte na het sluiten nicht direct waar geopend kan worden, dient u even te wachten tot de onderdruk is verdwenen.

Instellen van de temperatuur

Afb. 2

Diepvriesruimte

De temperatuur is instelbaar van -16 °C tot -26 °C.

Temperatuur-insteltoets 3 net zo vaak indrukken tot de gewenste temperatuur in de diepvriesruimte is ingesteld.

DeIRST ingestelde waarde wordt in het geheugen opgeslagen. De ingestelde temperatuur wordt op individatie 4 aangegeven.

Wij adviseren een instelling van -18 °C voor de diepvriesruimte.

Alarm function

In de volgende gevalen kan het alarm afgaan.

Deuralarm

Het deuralarm (aanhoudend geluidssignaal) wordt ingeschakeld wanneer de deur van het apparaat langer dan een minuut openstaat. Door de deur te sluiten worden het alarmsignaal wee uitgeschakeld.

Ontdooialarm

Na indrukken van de toets alarm 5, geeft de temperatuurindicatie gedurende vrij seconden de warmste temperatuur aan die in de diepvriesruimte heeft geheerst. Hierna wordenthese waarde gewist.

Indicatie 4 geeft zonder te knipperen de ingestelde temperatuur in de diepvriesruimte aan.

Vanaf dit moment worden de warmste temperatuur opnieuw bepaald en in het geheugen opgeslagen.

Temperatuuralarm

Het temperatuuralarm wordt
ingeschakeld als het
in de diepvriesruimte te warm
is waardoor de diepvrieswaren können ontdooien.

De temperatuurindicatie 4 knippert en de alarmtoets 5 brandt.

Zonder gevaar voor de diepvrieswaren kan het alarm automatisch inschakelen:

■ bij het in gebruik nemen van het apparaat,
■ bij het inladen van grote hoeveelheden verse levensmiddelen,
als de deur van de diepvriesruimte te lang geopend werd.

Stroomuitval-alarm

Afb. 2

Het stroomuitval-alarm worden ingeschakeld als het door het uitvallen van de stroom in het apparaat te warm worden en de levensmiddelen gevaar lopen.

De alarmtoets 5 brandt en „PI" verschijnt op de temperatuurindicatie 4.

Attentie!

Half of geheel ontdooide diepvrieswaren nicht opniewu invriezen. Pas na het koken of braden tot een Kant-en-klaargerecht konnen ze opniewu worden ingevroren.

De maximale bewaartijd nicht meer ten volle benutten.

Alarm uitschakelen

Afb. 2

De alarm-toets 5 indrukken om het alarmsignaal uit te schakelen.

AquaStop-alarm

Het geintegreerde AquaStop-system wordt ingeschakeld wonneer er water weglekt uit het leidingsysteme. De watertoevoer worden automatisch onderbroken. De toetsen „lock" en „on/off" knipperen. De koelfunctie van het apparaat wordt Niet beinvloed.

Sluit de watertoevoer af en neem contact op met de klantenservice.

Netto-inhoud

De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Afb. 8

Vriesvermogen volledig benutten

Om de maximale hoeveelheid diepvrieswaren in te ruimen, kunden alle uitrustingsonderdelen worden verwijderd. De levensmiddelen konnen danrechtstreeks op de legplateaus en op de bodem van de vriesruimte worden gestapeld.

Aanwijzing

Om de op het typeplaatje vermelde waarden aan te houden, moet het bovenste uitrustingsonderdeel in het apparaat blijven.

nl

Onderdelen eruit halen

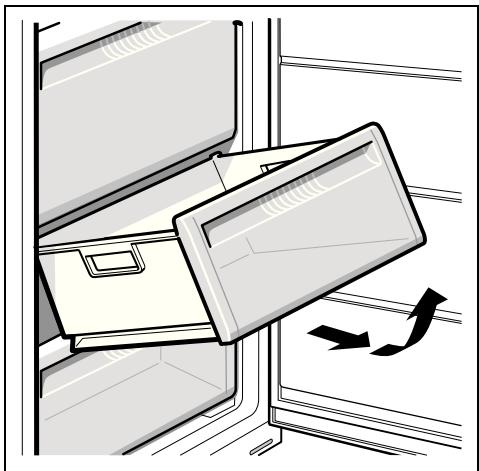

Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Afb. 4
Bij apparaten met een ijsbereider kan het ijsblokjesreservoir worden verwijderd. Afb. 5

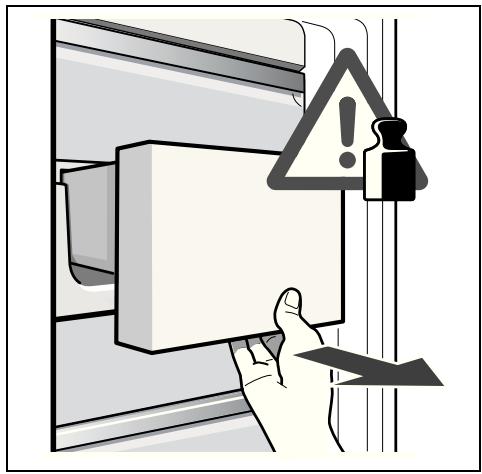

Attentie

Een vol ijsblokjesreservoir is zwaar!

De diepvriesruimte

De diepvriesruimte gebruiken

hoort het opslaan van diepvriesproducten,
om ijsblokjes te make,
om levensmiddelen in te vriezen.

Aanwijzing

Let erop dat de deur van het diepvriesruimte goed gesloten is! Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vormt zich viel ijs. Bovendien: energieverspilling door te hoog stroomverbruik!

Maximale invriescapaciteit

Gegevens over de maximale invriescapaciteit binnen 24 uur vindt u op hetypeplaatje. Afb. 8

Invriezen en opslaan

Inkopen van diepvriesproducten

De verpakking mag nicht beschadigd়n.
Neem de houdbaarheidsdatum inRCT.
De temperatuur in de verkoop-koelkist moet -18 ^ C of kouder zich.
- De diepvriesproducten liefst in een koeltas transporteren en snel in de diepvriesruimte leggen.

Attentie bij het inruimen

Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenstevak. Daar worden ze heel snug en daardoor voorzichtig ingevroren.
De ventilatiesleuf aan dechterwand Niet met diepvrieswaren afdekken.
- De levensmiddlesen naast elkaar in de vakken resp, diepvriesladen leggen.

Aanwijzing

De vers in te vriezen levensmiddelen mogen Niet met de al ingevroren levensmiddelen in aanraking komen. Eventueel de door en door bevroren levensmiddelen in de diepvriesladen omstapelen.

• Om de luchtcirculatie in het apparaat te waarborgen, de diepvrieslade tot de aanslag inschuiven.

Verse levensmiddelen invriezen

Gebruikuitsluitend verse levensmiddelen.

Om de voedingswaarde, het aroma en de kleur zo goed möglich te behouden, dient groente geblancheerd te worden voordat het worden ingevroen. Bij aubergines, paprika's, courgettes en asperges is blancheren nicht moodzakelijk.

Literatuur over invriezen en blancheren vindt u in de boekhandel.

Aanwijzing

Al ingevrøren levensmiddelen mogen
niet met de nog in te vriezen
levensmiddelen in aanrakingkommen.

Geschikt om in te vriezen: Bakwaren, vis en zeevruchten, vlees, wild, gezogelte, groente, fruit, kruiden, gepelde eieren, melkproducten zoals kaas, boter en kwark, bereide gerechten en kliekjes zoals soep, eenpansgerechten,kaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes.
Niet geschikt om in te vriezen: Groentesoorten die meestal rauw worden gegeten, zoals kropsla en radijsjes, ongepelde eieren, wijndruiven, hele appels, peren en perziken, hardgekooke eieren, yoghurt, sekske zure melk, zure room, crème fraîche en mayonnaise.

Diepvrieswaren verpakken

De levensmiddelen luchtdicht verpakken zodat ze Niet uitdrogen of hun smaak verliezen.

1. Levensmiddelen in de verpakking leggen.
2. Lucht eruit drukken.
3. Het geheel van een goede sluiting voorzien.
4. Vermeld op de pakjes inhoud en invriesdatum.

Voor verpakking geschikt:

Kunststof-, polyetheen- en aluminiumfolie, diepvriesdozen. Deze producten zich in de handel verkrijgbaar.

Niet geschikt voor verpakking:

pakpapier, vetvrij papier, cellofaan,
vuilniszakken en gebruekte
boodschappentasjes.

Als sluiting geschikt:

elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d.

Zakjes en folie van polyetheen+kunnen met een folielasapparaat worden dichtgelast.

Houdbaarheid van de diepvrieswaren

De houdbaarheid is afhankelijk van het soort levensmiddelen.

Op een temperatuur van -18 °C:

Vis, worst, klaargemaakte gerechten brood en banket: tot 6 maanden.
Kaas, gevogelte, vlees: tot 8 maanden.
Groente, fruit: tot 12 maanden.

Supervriezen

De levensmiedelen zo snel möglichk door en door invriezen zoday vitamine, voedingswaarden, uiterlijk en smaak behouden blijven.

Schakel enkele uren voordat u de verse levensmiddelen inlaadt het supervriezen in, om ontgewenste temperatuurstijging te voorkomen.

Na het inschakelen werkct het apparaat permanent, in de diepvriesruimte worden een zeer lage temperatuur bereikt.

Als u het max. vriesvermogen wilt gebruiken, dient u 24 uur voor het inladen van de verse waar het supervriezen in te schaken.

Kleinere hoeveelheden levensmiddelen (max. 2 kg) können zonder gebruik van het supervriessystem worden ingevroren.

Aanwijzing

Als het supervriessystem is ingeschakeld,konnen de bedrijfsgeluiden toenemen.

In- en uitschakelen

Afb. 2

Toets "super" 2 indrukken.

Is super vriezen ingeschakeld, danlicht de toets op.

Het supervriessystem wordt na 21 / 2 階段 automatischuitgeschakeld.

Ontdooien van diepvrieswaren

Afhankelijk van soort en vereidingswijze van de levensmiddelen(Intt u kiezen uit de volgende möglichkheden:

■ bij omgevingstemperatuur
in de koelkast
in de elektrische oven, met/zonder heteluchtventilator
in de magnetron

Attentie

Half of geheel ontdooide diepvrieswaren nicht opniewu invriezen. Pas na het koken of braden tot een kant-en-klaargerecht konnen ze opniewu worden ingevroren.

De maximale bewaartijd worden hierdoor bekort.

IJsdispenser

Naar wens sunt u eruit halen/tappen:

crushed ice,
ijsblokjes.

Waarschuwing

Nooit in de opening van de ijsblokjesdispenser vrijpen! Kans op verwondingen.

Attentie

Leg nooit flessen of levensmiddelen in het ijsblokjesreservoir om snel te lately koelen. De ijsbereider kan geblokkeerd en daardoor beschadigd worden.

Attentie bij ingebruikneming

De ijsdispenser werkt alleen wanner het apparaat is aangesloten op het waterleidingnet en de ijsbereider is ingeschakeld.

Nadat het apparaat in gebruik is genomen duurt het ca. 24 eer tot de eerste portie ijsblokjes is aangemaaakt.

Als de ijsbereider voor het eerst worden gebruikt: de eerste 30-40 ijsblokjes om hygienische redenen Niet gebruiken.

Aanwijzingen bij het gebruik van de ijsbereider

Als in de diepvriesruimte
de vriestemperatuur is bereikt, dan
stroomt het water in de ijsbereider waar
het in de vakjes tot ijsblokjes bevriest.
De kant en klare ijsblokjes vallen
automatisch in het ijsblokjesreservoir.

Soms blijven de ijsblokjes aan de zijkant aan elkaar plakken. Meestal lately ze bij het transporteren maar de dispenseroperening los.

Als het ijsblokjesreservoir vol is, dan wordt de ijsbereiding automatischuitgeschakeld.

Tijdens het aanmaken van de ijsblokjes is het gezoem van het waterventiel, het binnenstromen van het water in het ijsblokjesreservoir en het vallen van de ijsblokjes te horen.

Alle materialen van de ijsbereider zich geur- en smoakneutral.

Als het ijns een bijsmaak heeft, kan dit de volgende oorzaken hebben:

het mineraal- en chloorgehalte van het drinkwater;
het materiaal van de waterleiding in huis en van de toevoerleiding;
de versheid van het drinkwater.
Wanner er lange tijd geen ijs uit het apparaat is genomen, kan het ijs „verschaald" smaken. In dit geval ca. 30-40 ijsblokjes verwijderen en weglooien.

IJs eruit halen

Afb. 6

Aanwijzing

De ijsbereider moet enkele uren ingeschakeld zich voordat er ijs kan worden afgenomen.

1. Toets ijedisponser aan/uit 1 een seconde indrukken. Wanner de ijdisponser is ingeschakeld, brandt de toetsverlichting.
2. Toets van de ijsdispenser (ijsblokjes 3 of fijngemaaakt ijs 4) kiezen.
3. Met het glas gegen de dispenser-pad drukken tot de gewenste hoeveelheid is afgegeben.

Aanwijzing

Afhankelijk van de hoeveelheid ijs in het ijsblokjesreservoir kan het enkele uren duren voordat er ijs worden afgegeben.

Aanwijzing

De geproduuceerde hoeveelheid ij's kan worden verhoogd door diepvriesruimte in te stellen op een zo laag möglichke temperatuur.

nl

IJsbereider buiten werkig stellen

Als er vermoedelijk langer dan 1 week geen ijsblokjes uitgehaald worden (bijv. tijdens een vakantie) dan要去 de ijsbereider tijdelijk buiten werkung worden gesteld om te voorkomen dat de ijsblokjes aan elkaar vriezen.

De ijsbereider uitschakelen:

1. Toets ijsdispenser aan/uit 1 een seconde indrukken. De toetsverlichting is uitgeschakeld wanner de ijsdispenser is uitgeschakeld.
2. IJsblokjesreservoir eruit halen.

Attentie

Een vol ijsblokjesreservoir is zwaar!

1. IJsblokjesreservoir legen en schoonmaken. Reservoir er wee in zetten. Let erop dat het ijsblokjesreservoir op de steunen vastklikt.
2. Watertoevoer aflsluiten.

Om het apparaat wee in gebruik te nemen:

1. Watertoevoer weeinschakelen.
2. Toets ijsdispenser aan/uit 1 een seconde indrukken. De toets brandt wanner de ijsdispenser is ingeschakeld.

De ijsblokjesproductie begint wee. Het duurt minstens 2aar voordat eenieve ijsblokjes beschikkaar+zijn.

Aanwijzing

De eerste 30-40 ijsblokjes nicht gebruiken om hygienische redenen.

Toetsblokkering in- en uitschakelen

Afb. 6

Met de toetsblokkering kan het apparaat worden beveiligd gegen ongewenste bediening.

Toets Toetsblokkering 2 3 seconden ingedrukt honden. De toets brandt wonneer de toetsblokkering is ingeschakeld.

Uitvoering

(niet bij alle modellen)

Diepvrieslade (groot)

Afb. 1/12

Voor het bewaren van grote diepvrieswaren, bijv. kalkoenen, eenden en ganzen.

Koude-accu

Afb. 1/13

De koude-accu vertraagt bij het uittallen van de stroom of bij een storing het verwarmen van de opgeslagen diepvrieswaren. De langste opslagtijd worden bereikt wanner u het koeelement in het bovenstevak op de levensmiddelen legt.

De koude-accu kan ook voor hetijdelijk koelhonden van levensmiddelen (bijv. in een koeltas) eruit genomen worden.

Apparaat uitschakelen en buiten werkinq stellen

Uitschakelen van het apparaat

Afb. 2

Toets Aan/Uit 1 indrukken.
De temperatuurindicatie gaat uit
en de koelmachine wordenuitgeschakeld.

Buiten werkig stellen van het apparaat

Als u het apparaat langere vrijd nicht gebruikt:

1. Watertoevoer maar het apparaat beslist een paar uur voor het uitschakelen onderbreken.

Attentie

De ijsbereider moet ingeschakeld blijven tot het apparaat definitief wordenuitgeschakeld!

1. IJsblokjesreservoir verwijderen, leegmaken en daarna wee aanbrengen (zie IJsdispenser).
2. Enkele uren wachten tot eventueel nog in de ijsbereider aanwezigie ijsblokjes zich aufgegeben aan het ijsblokjesreservoir.
3. IJsblokjesreservoir opniew verwijderen, leegmaken, reinigen en daarna weeer aanbrengen (zie IJsdispenser).
4. Apparaat uitschakelen.

5. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.

6. IJsblokjesreservoir legen en schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat").

7. Apparaat schoonmake.
8. Deur van het apparat open lately.

Ontdooien

Diepvriesruimte

Door het volledig automatische NoFrost-system blijft de vriesruimte ijsvrij. Ontdooien is overbodig.

Schoonmaken van het apparatus

Attentie

• Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten.
• Geen schurende of krassende sponsjes gebruiken.

Op de metalen oppervlakken kan corrosie ontstaan.

De legplateaus en Voorraadvakken.mogen nicht in de afwasmachine gereinigd worden.

Ca. 4 eer voor het reinigen de supervriesfunctie inschakelen, zodate levensmiddelen een zeer lage temperatuur bereiken en daardoor langere tijd op omgevingstemperatuur bewaard+kunnen worden.

nl

U gaat als volgt te werk:

1. Vór het schoonmaken het apparaat uitschakelen.
2. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.
3. De diepvrieswaren eruit halen en op een koele plaats bewaren. Koude-accu (indien aanwezig) op de levenmiddelen leggen.
4. Het apparaat schoonmaken met een zachte doek en lauw water met een scheutje pH neutral schoonmaakmiddel. Het sop mag Niet in de verlichting terechtkomen.
5. Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven.

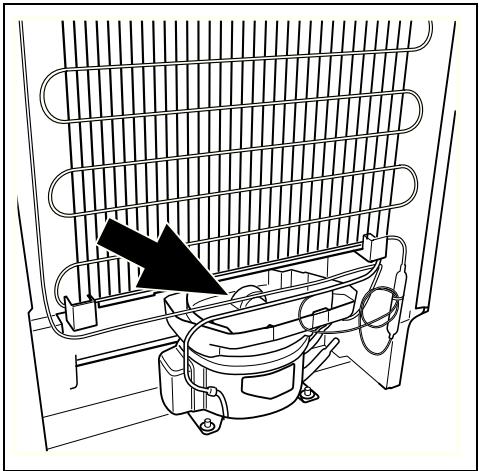

6. Afvoergoot in de afgithe-eenheid reinigen; daartoe de afdekking verwijderen en de goot met een doek reinigen en drogen.
7. Na het schoonmaken apparaat wee aansluiten en inschakelen.
8. Diepvrieswaren wee in het apparaat leggen.

Uitvoering

Voor het reinigen kannen alle variabele onderdelen van het apparaat worden verwijderd (zie hoofdstuk Uitvoering).

IJsblokjesreservoir schoonmaken

Als er langere:tijd geen ijsblokjes uit de dispenser worden gehaald, dan krimpen de kant en klare ijsblokjes, smaken ze verschaald en plakken ze aan elkaar. Daarom dient de ijsblokjesbak regelmatig gereinigdte worden.

Attentie

Een vol ijsblokjesreservoir is zwaar.

1. IJsblokjesreservoir eruit halen.
2. Het reservoir legen en met lauw water schoonmaken.

Aanwijzing

Reservoir Niet schoonmaken door het in water te dompelen. Er mag geen water in het reservoir komen!

1. Reservoir goed droogwrijven om te voorkomen dat de neue ijsblokjes vastvriezen.
2. IJsblokjesreservoir er weer inzetten.

De productie van ijsblokjes gaat verder.

Verlichting (LED)

Het apparaat is voorzien van een onderhoudsvrije LED verlichting.

Reparaties aan deze verlichting mogen alleen door de Servicedienst of een erkendvakman worden uitgevoerd.

Energie bespare

Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat Niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis.
Gebruik eventueel een isolatieplaat.
De be- en ontluchtingsopeningen van het apparaat nooit afdekken.
Warme gerechten en dranken eerst laten afkoelen, daarna in het apparaat plaatsen.
Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen.
- Deuren van het apparaat zo kort可想而知 openen.
Let erop dat de deur van het diepvriesruimte goed gesloten is.
Om een verhoogd stroomverbruik te vermijden, dient de achechterkant van het apparatusaat af en toe gereinigd te worden.
- Indien aanwezig: Wandafstandhouser monteren om de geplande energiaopname van het apparaat te bereiken (zie montagehandleiding). Een Kleinere afstand tot de muur heeft geen nadelige invloed op de werkking van het apparaat. Het energieverbruik kan dan iks hoger worden. De afstand van 75mm mag nicht worden overschreten.
De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparatus.

Bedrijfsgeluiden

Heel normale geluiden

Brommen

De motoren lopen (bijv. koelaggregaten, ventilator).

Borrelen, zoemen of gorgelen

Koelmiddel stroomt door de leidingen of water in de ijsbereider.

Klikgeluiden

Motor, schakelaar of magneetventielen schakelen in/uit.

Kloppende geluiden

De kant en klare ijsblokjes van de ijsbereider vallen in het ijsblokjesreservoir.

Voorkomen van geluiden

Het apparaat staat nicht waterpas

Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor de schroefvoetjes of leg iets onder het apparaat.

Het apparaat staat gegen een ander meubel of apparaat

Het apparaat van het meubel of apparaat ernaastwegschuiven.

Reservoirs of draagplateaus wiebelen of klemmen

Controller de delen die eruit gehald können worden en zet ze eventuel opniew in het apparaat.

Flessen of serviesgoed raken elkaar

De flessen of het serviesgoed los van elkaar zetten.

Kleine storingen zich verhulpen

Voordat u de hulp van de Servicedienst inroept:

Controller er erst of u aan de hand van de volgende punten de storing kurz verhelpen.

Als u om een monteur vragt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te gezven om de storing te verhelppen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen!

Storing	Eventuele oorzaak	Oplossing
De temperatuur wijkt erg af van deinstelling.		In sommige geallen is het voldoende om het apparaat gedurende 5 minutes uit te schaken. Als de temperatuur te warm is: na enkele uren controleren of de temperatuur de temperatuurinstelling genaderd is. Als de temperatuur te koud is: de volgende dag de temperatuur nogmaals controleren.
Geen enkele individatie brandt.	Stroomuitval; de zekering isuitgeschakeld; de stekker zich Niet goed in het stopcontact.	Stekker in het stopcontact steken. Controler of er stroom is. Controler de zekeringen.
Er is een alarmsignaal te horen; de indicate „Alarm“ brandt.		Om het alarmsignaal uitte schaken de alarmtoets indrukken. Afb. 2/5
In de diepvriesruimte is het te warm! Gevaar voor de diepvrieswaren!		Deeur is geopend. De be- en ontluchtingsopeningen zich aufgedekt. Er werden te veel levensmiddelen in eén keer ingeladen om in te vriezen.
		Als de storing is verholpen gaat het alarmindicatie na eenijdje uit.
De deur van de diepvriesruimte stond te lang open; de temperatuur worden nichtmeer bereikt.	Er zit zo veel ijs op de verdamper dat het NoFrost-systeem Nietmeer volautomatisch ontdooit.	Om de verdamper te ontdooien: de laden met diepvrieswaren eruit halen en goed geisoleerd op een koeleplaats bewaren. Apparaat uitschakelen en van de wand wegschuiven. Deur van het apparat open lately. Na ca. 20 minuten begint het dooiwater in de dooiwateropvanschaal aan dechterwand van het apparaat te lopen. Afb. 7 Om te voorkomen dat de dooiwateropvanschaal overloopt: het dooiwater met een spons opnemen. Als er geen dooiwater meer in de opvangschaal loopt, is de verdamper ontdooid. Binnenkant van de diepvriesruimte schoonmaken. Het apparaat weein werkung stellen.
Het apparaat koelt Niet, de temperatuurindicatie en de verlichting branden.	Het presentatielicht is ingeschakeld.	Alarmtoets, afb 2/5, gedurende 10 seconden ingedrukt honden tot een bevestigingsignaal te horen is. Na eenijdje controleren of het apparaat koelt.

IJsbereider

Storing	Eventuele oorzaak	Oplossing
De ijsbereider werkt Niet.	De ijsbereider is Niet op de stroomvoorziening aangesloten.	Inschakelen van de Servicedienst.
	De ijsbereider isuitgeschakeld.	IJsbereider inschakelen (zieIJsdispenser).
	De ijsbereider bevat geen vers water.	Overtuig u ervan dat de wateraansluiting op de juiste wijzeis aangesloten.
	De vriesruimte-temperatuur is tehoog.	Vriesruimte-temperatuur controlleden en eventueleiets kouder instellen.
De ijsbereider produeert nicht genoeg ijsof de ijsblokjes+zijn verrormd.	Het apparaat of de ijsbereider ward paskort geledingeneschakeld.	Het duurt ca. 24oor totde ijssproductie begint.
	Er werk een grotheoveelheid ijssuitgehaald.	Het duurt ca. 24oor tot hetijsblokjesreservoir weer gemuld is.
	Lage waterdruk.	Het apparaat uitsluitend aanslutenop de voorgeschreven waterdruk (zie het hoofdstuk „Apparaaatansluten”, paragraf „Wateraansluiting").
	De vriesruimte-temperatuur is tehoog.	Temperatuur kouder zetten.
	Zeef van dewatertoevoer is vuil.	Zeef reinigen.
IJsdispenser werkt Niet.De toetsen „lock“ en „on/off“ knipperen.	Er is water wegellektuit hetleidingensystem. Het geinteggreerdeAquaStop-systeemeheeteft de watertoevoer onderbroken.	Sluit de watertoevoer af en neemcontact op met de klantenservice(zie hoofdstuk „Alarm function").
Ijsdispenser werkt nicht. De toets „lock“ blijft ook na 3 seconden nog branden.	Deur van het apparaat is nicht%Dicht.	Deur van het apparaat goed sluiten.
Ijsdispenser werkt nicht. Er worden geen ijsblokjes gemaakt.	Ijsbereider is leeg.Complete ijslading is verwijderd.	Wachten tot er{nieuw ijis is gemaakt.

Zelftest apparatus

Het apparaat beschikt over een automatisch zelftestprogramma dat de oorzaken van storingen aangeeft die alleen door de Servicedienst verholpen können worden.

Zelftest starten

Attentie

• Om te voorkomen dat de zichtest worden afgebrozen, dient men de deur van het apparaat gesloten te houden terwijl het zichtestprogramma loopt.
  Omdat erijdens de test möglichk water of ijs afgegeven wordt, dient menijdens de zelftest een glas in de afgifte-eenheid te houden.

• Apparaat uitschakelen en 5 minutes wachten.

• Apparaat inschakelen. Als er een alarmsignaal klinkt, worden dit na enige tijd automatisch uitgeschakeld.

• Binnen de eerste 10 seconden na inschakeling van het apparatusat gedurende 3 tot 5 seconden de super-toets, afb. 2/2, ingedrukt honden, tot er een geluidssignaal klinkt. Daarna direct de deur sluiten. Het zelftestprogramma start. Terwijl de zelftest loopt, klinkt er eenmalig een lang geluidssignaal en gaan de bedieningselementen van de afgifteeenheid knipperen.

Wanner de zelftest is beeindigd en een geluidssignaal

• tweeemaal klinkt, is uw apparaat in orde.
  vijfmaal klinkt en de super-toets 10 seconden knippert, is er een fout opgetreten. Op de temperatuurindicatie 4 worden een foutcode weergegeven. Neem contact op met de klantenservice.

Zelftest apparatus beeindigen

Na afloop van het programma schakelt het apparaat weever op het normale gebruik.

Servicedienst

Adres en telefoonnummer van de Servicedienst in uw omgeving kut u vinden in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef a.u.b. aan de Servicedienst het E-nummer (E-Nr.) en het FD-nummer (FD) van het apparatus op.

U vindt deze gegevens op het typeplaatje. Afb. 8

Door vermeling van het fabrikaat- en productnummer kurz u onnodige voorrijdkosten vermijden. Zo bespaart u zich de daarmee verbondeneerkosten.

Verzoek om reparatie en advies bij storingen

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

NL 0884244020

B 070222142

1
2

3

4

5

6

7

8
