GEBRUIKSAANWIJZING PKS55A BOSCH

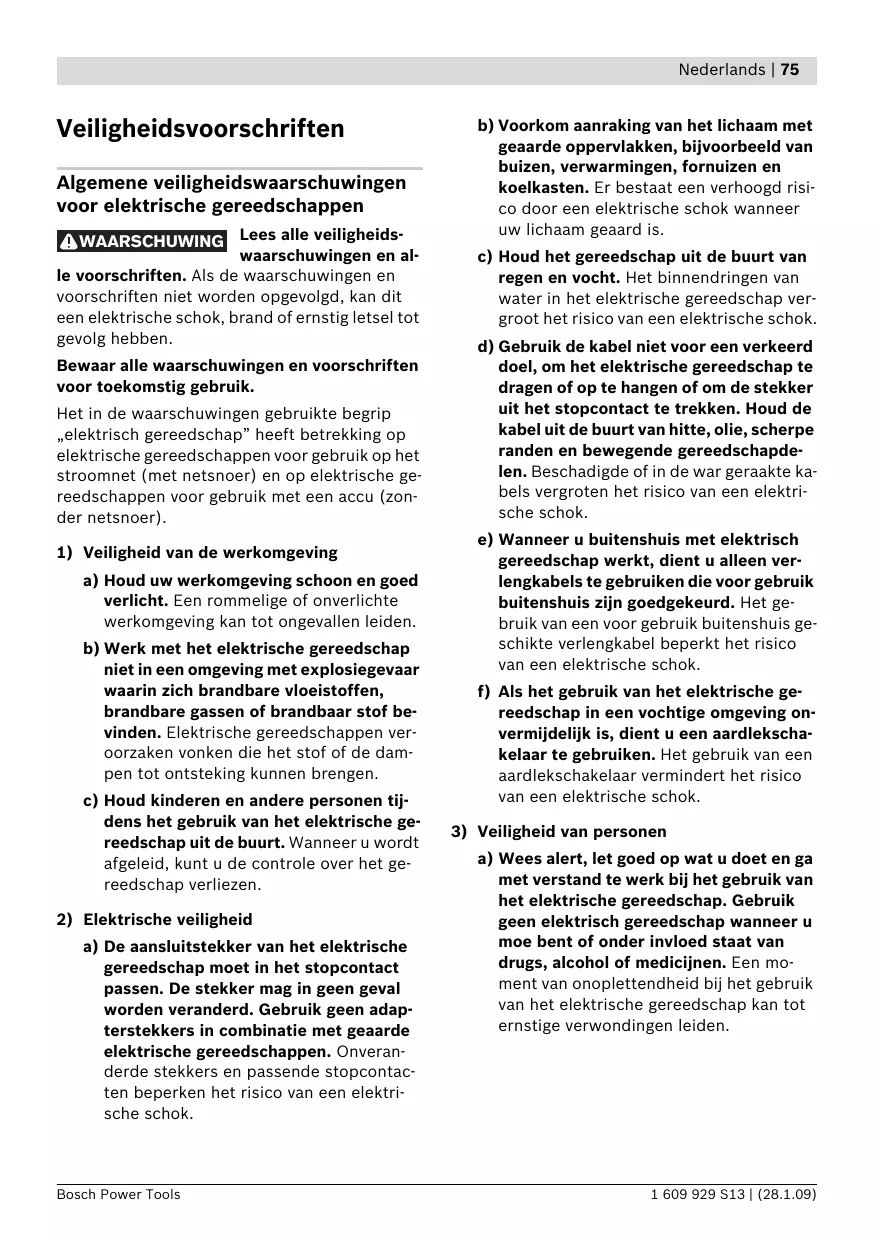

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en al

le voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligkeit van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
c) Houd kinderen en andere personnes tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u worden afgeleid,UNT u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabeluit de buurt van把它, olie, scherpe randen en bewegende gereedschapden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wonneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mom- ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschemmende uitrusting. Draag altiijd een verilgheidsbril. Het dragen van persoonlijke beschemmde uitrusting zoals een stofmasker, slipvaste werkschoenen, een verilgheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneru bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneru het gereedschap ingeschakeld op de stroomvoorzieening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondeningen leiden.
e) Voorkom een onevenwichtigige lichaams-houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in on-verwachte situatives beter onder controle houden.
f) Draag geschikte kleding. Draag geen los-hangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden mee-genomen.
g) Wonneer stofafzuigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekerend dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht meevertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller en bewegende de- len van het gereedschap correct functi- nerenen Niet vastklemmen en of onder- delen zodenig gebroken of beschadigd zichn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijk ter geleiden.

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassen gen kan tot gevaarlijke situatuies leiden.
5) Service
a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor cirkelzagen

GEVAAR: Houd uw handen uit de buurt van de zaagomgeving en het zaagblad. Houd met uw andere hand de extra handgreep of het motorhuis vast. Als u de zaagmachine met beiden handen vasthoudt, kuren uw handen Niet door het zaagblad verwond worden.
Grijp Niet onder het werkstuk. De beschemkap kan u onder het werkstuk Niet tegen het zaagblad beschemen.
Pas de zaagdiepe aan de dikte van het werkstuk aan. Er dient minder dan een volledige tandhoogte onder het werkstuk zichtbaar te+zijn.
Houdt het te zagen werkstuk nooit in uw hand of op uw been vast. Zet het werkstuk in een stabiele opname vast. Het is belangrijk om het werkstuk goed te bevestigen, om het gevaar van contact met het lichaam, vastklemmen van het zaagblad of verlies van de controle te minimaliseren.
Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.

Gebruik bij het schulpen algijd een aanslag of een rechte randgeleiding. Dit verbetert de zaagnauwkeurigheid en verkleint de mogelijkheid dat het zaagblad vastklemt.
Gebruik.altijdzaagbladen met dejuiste maat en met een passende vorm van het opnameboorgat (bijv.stervormig of rond).

Zaagbladen die nicht bij de montagedelen van de zaagmachine passen, lopen nicht rond en leiden tot het verliezen van de controle.

Gebruik nooit beschadigde of verkeerde onderlegringen of schroeven voor het zaagblad. De onderlegringen en schroeven voor het zaagblad zijn speciala geconstrueerd voor deze zaagmachine, voor optimaal vermogen en optimale bedrijfszekerheid.
Oorzaken en voorkoming van een terugslag:

• Een terugslag is de plotselinge reactie als gevolg van een vasthakend, vastklemmend of verkeerd gericht zaagblad. Deze reactie leidt ertoe dat een ongecontroleerde zaagmachine uit het werkstuk omhoogkomt en in derichting van de bedienende persoon beweegt.
• Als het zaagblad in de zich sluitende zaaggroef vasthaakt of vastklemt, worden het geblokkeerd en slaat de motorkracht de zaagmachine in de richting van de bedienende person terug.
• Als het zaagblad in de zaagopening worden gedraaid of verkeerd worden gericht, kennende tanden van dechterste zaagbladrand in het oppervlak van het werkstuk vasthaken, waardoor het zaagblad uit de zaagopening beweegt en中断uitspringt in de richting van de bedienende persoon.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van de zaagmachine. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

Houd de zaagmachine met beiden handen vast en breng uw armen in een stand waarin u de terugslagkrachten kut opvangen. Blijf algijd opzij van het zaagblad en breng het zaagblad nooit op een lijn met uw lichaam. Bij een terugslag kan de zaagmachineaar achteren springen. De bedienende person kan de terugslagkrachtenECHTER door geschikte voorzorgsmaatregelen beheersen.
Als het zaagblad vastklemt of als u de werkzaamheden onderbreekt, schakelt u de zaagmachine uit en houdt u deze rustig in het werkstuk totdat het zaagblad tot stilstand is gekomen. Probeer nooit om de zaagmachine uit het werkstuk te verwijden of de machine awhile te trekken zo lang het zaagblad beweegt. Anders kan er een terugslag optreden. Stel deoorzaak van het vastklemmen van het zaagblad vast en maak deze ongedaan.
Als u een zaagmachine die in het werkstuk steekt waar wilt starten, centreert u het zaagblad in de zaaggroef en controleert u of de zaagtanden Niet in het werkstuk zich vastgehaakt. Als het zaagblad vastklemt, kan het uit het werkstuk bewegen of een terug-slag veroorzaken wanner de zaagmachine opnieuw worden gestart.
Ondersteun grote platen om het risico van een terugslag door een vastklemmend zaagblad te verminderen. Grote platen können onder hun eigengewicht doorbuigen. Platen要去en aan beiden zichden worden ondersteund, zowel in de buurt van de zaagopening als aan de rand.
Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemen van het zaagblad of terugslag.
Draai voor het begin van de zaagwerkzaamheden de instellingen voor de zaagdiepte en de zaaghoek vast. Als de instellingenijdens het zagen veranderen, kan het zaagblad vastklemmen en kan er een terugslag optreden.

Wees bijzonder voorzichtig bij „invallend zagen" in bestaande muren of andere plaat- zenonder voldoende zich. Het invallende zaagblad kan bij het zagen in Niet-zichtbare voorwerpen blokkeren en een terugslag ver- oorzaken.
Controller voor elk gebruik of de onderste beschemkap correct sluit. Gebruik de zaagmachine Niet als de onderste beschemkap Niet vrij kan bewegen en Niet onmiddelijk sluit. Klem of bind de onderste beschemkap nooit in de geopende stand vast. Als de zaagmachine op de vloer valt, kan de onderste beschemkap verbogen worden. Open de beschemkap met de terugtrekhendel en controllerDat de kap vrij beweegt en dat deze bij alle zaaghoeken en zaagdiepten het zaagblad of andere delen nicht aanraakt.
Controller de functie van de veer voor de onderste beschemkap. Als de onderste beschemkap en de veer Niet correct werken, dient u de zaagmachine te lately repareren voordat u deze gebruikt. Beschadigde delen, plakkende aanslag of ophoping van spa-nen laden de onderste beschemkap vertraagd werken.
- Open de onderste beschemkap alleen met de hand bij bijzondere zaagwerkzaamheden, zoals invallend zagen en haaks zagen. Open de onderste beschemkap met de terugtrekhendel en LASTe los zodra het zaagblad in het werkstuk is ingevallen. Bij alle andere zaagwerkzaamheden要去 de onderste beschemkap automatisch werken.
Leg de zaagmachine Niet op de werkbank of op de vloer zonder dat de onderste beschemkap het zaagblad bedekt. Een onbeschermd uitlopend zaagblad beweegt de zaagmachine gegen de zaagrichting en zaagt wat er in de weg komt. Let op de uitlooptijd van de zaagmachine.
Grijp Niet met uw handen in de spaanaf-voer. U kunt zich aan ronddraaiende delen verwonden.
Werk met de zaagmachine nicht boven uw hoofd. Zo heeft u geen voldoende controle over het elektrische gereedschap.

• Gebruiek een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiele schade en kan een elektrische schok veroorzaken.
• Gebruik het elektrische gereedschap Niet stationair. Het is Niet geconstruereeerd voor gebruik met een zaagtafel.
  Gebruik geen zaagbladen van HSS-staal. Dergelijkke zaagbladen können gemakkelijk breken.
  Zaag geen ijzermetaal. Gloeienda spanen kunden de stofafzuiiging doe ontbranden.
  Houd het elektrische gereedschapijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger geleid.
  Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand=kuntdoen.
  Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
• Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekkeruit het stopcontact als de kabel tijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het met een vaste steun en eenrecht verlopende zaaglijk schulpen, afkorten en verstek zagen in hout. Met geschikte zaagbladen konnen ook dunne non-ferrometalen worden gezaagd, bijvoorbeeld profielen.

Het bewerken van ijzermetaal is Niet toegestaan.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Inschakelblokkering voor aan/uit-schakelaar
2 Aan/uit-schakelaar
3 Extra handgreep
4 Blokkeerknopuitgaande as
5 Schaalverdeling verstekhoek
6 Inbussleutel
7 Vleugelschroef voor vooraf instelbare verstekhoek
8 Vleugelschroef voor parallelgeleider
9 Kijkvenster voor zaaglijn „CutControl" (PKS 55 A/PKS 66 A/PKS 66 AF)

10 Parallelgeleider
11 Pendelbeschemkap
12 Voetplaat
13 Verstelhendel voor pendelbeschemkap
14 Vleugelschroef voor vooraf instelbare verstekhoek
15 Beschermkap
16 Spanafvoer
17 Spanschroef met ring
18 Spanflens
19 Cirkelzaagblad*
20 Opnamefrens

21 Uitgaande as
22 Afzuiqslang*
23 Omkeerbuis voor spanen
24 Stof- en spanenbox*
25 Schuif voor stof- en spanenbox
26 Spanhendel voor vooraf instelbare zaag-diepte
27 Zaagdiepteschaalverdeling

28 Zaagmarkering 45^
29 Zaagmarkering 0^
30 Lijmklem
31 Geleidingsrail
32 Toets voor vergrendeling geleidingsrail

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Cirkelzaag	PKS 55		PKS 55 A		PKS 66 A PKS 66 AF*
Zaaknummer		3 603 E00 0..	3 603 E01 0..	3 603 E02 0..
Opgenomen vermogen	W	1200	1200	1600
Onbelast toerental	min-1	5600	5600	5000
Max. zaagdiepte
- bij verstekhoek 0°	mm	55	55	66
- bij verstekhoek 45°	mm	38	38	48
Blokkering uitgaande as		●	●	●
CutControl		-	●	●
Stof- en spanenbox		-	●	●
Afmetingen voetplaat	mm	288 x 153	288 x 153	327 x 160
Max. zaagbladd diameter	mm	160	160	190
Min. zaagbladd diameter	mm	150	150	184
Max. zaagbladdike	mm	1,8	1,8	1,8
Opnameboorgat	mm	20	20	30
Gewicht volgens EPTA-Procedure 01/2003	kg	3,9	3,9	5,4
Isolatieklasse		☐ / II	☐ / II	☐ / II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen können deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

PKS 66 A/PKS 66 AF: Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet hunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties kleiner dan 0,36 ohm worden geen storingen verwacht.

• PKS 66 AF met geleidingsrail

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereed-schap bedraagt kenmerkend: geluidsdrukniveau 101 dB(A); geluidsvermogenniveau 112 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

Trillingssemissiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745:
trillingsemissiewaarde a_h = 4,0 m/s^2 , onzeker-
heid K = 1,5 m/s^2 .

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassin-gen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Conformiteitsverklaring C

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gevevens“ beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Trek.altijd voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.
- Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing aangegeven eisen.
Gebruik in geen geval slijpschijven als inzetgereedschap.

Zaagblad kiezen

Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwijzing.

Zaagblad demonteren (zie afbeelding A)

Leg het elektrische gereedschap voor het wisselen van toebehoren bij voorkeur op de voorzijde van het motorhuis.

• Druk op de asblokkeerknop 4 en houd deze ingedrukt.
  Bedien de asblokkeerknop 4 alleen als deuitgaande as stilstaat. Anders kan het elektrische gereedschap beschadigd raken.
  Draai met de inbussleutel 6 de spanschoef 17 in draairichting maar buiten.
• Draai de pendelbeschemkap 11 terug en houd deutsche vast.
• Neem de spanflens 18 en het zaagblad 19 van deuitgaande as 21.

Zaagblad monteren (zie afbeelding A)

Leg het elektrische gereedschap voor het wisselen van toebehoren bij voorkeur op de voorzijde van het motorhuis.

• Reinig het zaagblad 19 en alle te monteren spandelen.
• Draai de pendelbeschemkap 11 terug en houd deutsche vast.
  Zet het zaagblad 19 op de opnameflens 20. De zaagrichting van de tanden (pijlrichting op het zaagblad) en draairichtingspijl op de beschermkap 15要去en overeenkommen.
• Breng de spanflens 18 aan en draai de spans-schroef 17 in draairichtng in. Let op de juiste inbouwpositie van opnameflens 20 en spanflens 18.
• Druk op de asblokkeerknop 4 en houd deze ingedrukt.
• Draai met de inbussleutel 6 de spanschroef 17 in draairichting ② vast. Het aandraaimoment moet 6-9 Nm bedragen, dat komt overeen met handvast plus een 1 / 4 omwenteling.

Afzuing van stof en spanen (zie afbeeldingen B-E)

Trek.altijd voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kuren schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of Personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie mettoevoegingsstoffen voor houtbehandeling(chromaat en houtbeschemingsmiddelen).Asbesthoudend materiaal mag alleen doorbepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een stofafzuiing.
  Zorg voor een goede ventilatie van de werkplek.
  Er worden geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Opmerking: Gebruik bij het zagen.altijd de om-keerbuis 23 of de stof-en spanenbox 24 om Niet door rondvliegende spanen geraakt te worden.

De omkeerbuis 23 kan met of zonder aangeslo- ten stof- en spanenafzuging worden gebruikt. Draai de omkeerbuis 23 afhankelijk van de toepassing zodenig dat u Niet door de spanen ge-raakt worden en steek de omkeerbuis stevig in de spaanafvoer 16.

Externalafzuiging (zie afbeelding B)

Steek een afzuigslang 22 (toebehoren) op de spaanafvoer 16. Verbind de afzuigslang 22 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.

Het elektrische gereedshcap kanrechtstreeks worden aangesloten op het stopcontact van een Bosch-allroundzuiger met afstandsbediening. Deze worden bij het inschakelen van het elektrische gereedschap automatisch gestart.

De stofzuiger要去 geschikt voor het te bewerken materiaal.

Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Eigen afzuiing (se billede C-E)

De stof- en spanenbox 24 kan voorkleine werkzaamheden met gesloten schuif 25 worden gebruikt. Bij grotere werkzaamheden dient u de schuif 25 open teLATen, zDat de spanen naar buiten+kunnen vallen.

Steek de stof- en spanenbox 24 stevig in de spaanafvoer 16.

Maak de stof- en spanenbox 24 opijd leeg, zo-dat de efficiente werking bewaard blijft.

Als u de stof- en spanenbox 24 leeg wilt make, trekt u deze van de spaanafvoer 16 los. Duw de schuif 25 omhoog, draai de stof- en spanenbox 24 opzij en kaak deze leeg.

Reinig het aansluitstuk van de stof- en spanenbox 24 voor het vaststeken.

Gebruik

Functies

Trek.altijd voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Zaagdiepte instellen (zie afbeelding F)

Pas de zaagdiepe aan de dikte van het werkstuk aan. Er dient minder dan een volledige tandhoogte onder het werkstuk zichtbaar te+zijn.

Maak de spanhendel 26 los. Voor eenkleinere zaagdiepte trekt u de zaag van de voetplaat 12 weg, voor een grotere zaagdiepte duwt u de zaag maar de voetplaat 12 toe. Stel de gewenste maat op de zaagdiepteschaalverdeling in. Draai de spanhendel 26 wee vast.

Verstekhoek instellen

Draai de vleugelschroeven 7 en 14 los. Draai de zaag opzij. Stel de gewenste maat op de schaalverdeling 5 in. Draai de vleugelschroeven 7 en 14 wee vast.

Opmerking: Bij het verstekzagen is de zaagdieptekleiner dan de op de zaagdiepteschaalverding 27 aangeven waarde.

Zaagmarkeringen (zie afbeelding G) (PKS 55 A/PKS 66 A/PKS 66 AF)

Het waar voren toe uitklapbare kijkvenster „CutControl" 9 dient voor de nauwkeurige geleiding van de cirkelzaag langs de op het werkstuk aangebrachte zaaglijn. Het kijkvenster „CutControl" 9 heeft een markering voor haaks zagen en voor zagen op 45^

De zaagmarkering 0^ (29) geeft de stand van het zaagblad bij haaks zagen aan. De zaagmarkering 45^ (28) geeft de stand van het zaagblad bij het zagen onder een hoek van 45^ aan.

Zet de cirkelzaag zoals in de afbeelding aangegeven gegen het werkstuk om maatzuiver te za-gen. U kunst het best eerst proofzagen.

Zaagmarkeringen (PKS 55)

De zaagmarkering 0^ (29) geeft de stand van het zaagblad bij haaks zagen aan. De zaagmarkering 45^ (28) geeft de stand van het zaagblad bij het zagen onder een hoek van 45^ aan.

Zet de cirkelzaag zoals in de afbeelding aangegeven gegen het werkstuk om maatzuiver te za-gen. U kunst het best eerst proofzagen.

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen nutzen ook met 220 V worden gezruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschake-len bedient u eerst de inschakelblokkering 1 en drukt u cervolgens de aan/uit-schakelaar 2 in en houdt u deze ingedrukt.

Als u het elektrische gereedschap wilt uitschakelenThatu de aan-/uitschakelaar 2 los.

Opmerking: Om veiligheidsredenen kan de aan-/uitschakelaar 2 van de machine Niet worden vergrendeld, maar要去 deze tijdens het gebruik voortdurend ingedrukt blijven.

Tips voor de werkzaamheden

Beschem de zaagbladen gegen schokken en stoten.

Geleid het elektrische gereedschap gelijkmatig enlicht duwend in de zaagrichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk en kan het elektrische gereedschap schaden.

De zaagcapaciteit en de zaagkwaliteit zijn in belangrijke mate afhankelijk van de toestand en de tandvorm van het zaagblad. Gebruik waarom alleen scherpe en voor het te bewerken materiaal geschikte zaagbladen.

Hout zagen

De juiste keuze van het zaagblad is afhankelijk van de houtsoort en houtkwaliteit en van de vraag of er moet worden geschulpt of afgekort.

Bij het in de lenghte zagen van vurenhout ontstaan lange, spiraalvormige spanen.

Beuken- en eikenhoutstof is bijzonder gevaarlijk voor de gezondheid. Werk waarom alleen met stofafzuiging.

Zagen met parallelgeleider (zie afbeelding H)

Met de parallegeleider 10=kunt u nauwkeurig zagen langs een werkstukrand en strozen opdezelfde maat zagen.

Draai de vleugelschroef 8 los en schuif de schaalverdeling van de paralligeleider 10 door de geleiding in de voetplaat 12. Stel de gewenste zaagbreedte als schaalverdelingswaarde bij de desbetreffende zaagmarkering 29 of 28 in, zie het gedeelte „Zaagmarkeringen". Draai de vleugelschroef 8 wee vast.

Zagen met hulpgeleider (zie afbeelding I)

Voor het bewerken van groe werkstukken of het zagen van rechte randen kunt u een plank of een plint als hulpgeleider op het werkstuk bevestigen en de cirkelzaag met de voetplaat langus de hulpgeleider bewegen.

Zagen met geleidingsrail (zie afbeeldingen J-L)

Met de geleidingsrail 31=kunt u in een rechte lijn zagen.

De hechtlaag voorkomt weglijkden van de geleidingsrail en beschermt het werkstukoppervlak. De geleidingsrail 31 kan verlangd worden. Draai waaroor de geleidingsrail 31 180^ en steek de beiden geleidingsrails 31 vast. Druk op de knop 32 om te vergrendelen. Voor de demontage drukt u op de toets 32 aan de andere zichde en trekt u de geleidingsrails 31uit elkaar.

De geleidingsrail 31 heeft aan de boenzijde twee markeringen. De zichde met de markings „90°" gelebruikt u voor haaks zagen, de zichde met de markingering „45°" gelebruikt u voor het zagen van verstek onder ander hoeken.

De rubber rand langs de geleidingsrail biedt bij het zagen onder een hoek van 90^ en 45^ een antisplinterbeveiliging die bij het zagen van houtmaterialen uitsplinteren van het oppervlak voorkomt.

De rubber lip worden bij de eerste keer zagen aan uw cirkelzaag aangepast en worden waar bij iets afgezaagd.

Opmerking: De geleidingsrail 31要去 aan de aan te zagen kant van het werkstuk algijd vlak tegen het werkstuk liggen en mag Niet uitsteken.

Als de geleidingsrail 31 aan het einde van het werkstuk uitsteekt, mag u de de cirkelzaag Niet op de geleidingsrail 31 latent staan zonder de cirkelzaag vast te houden. De geleidingsrail 31 is van kunststof en draagt de cirkelzaag Niet.

Bevestig de geleidingsrail 31 met de speciale lijmklemmen 30 op het werkstuk. Let erop dat de welving aan de binnenzijde van de lijmklem 30 in de bijbehorende uitsparing van de geleidingsrail 31 zit.

Schakel het elektrische gereedschap in en ge-
leid het gelijkmatig en Licht duwend in de
zaagrichting.

Onderhoud en service

Onderhoud en reiniging

Trek.altijd voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengingen algid schoon om goed en veilig te werken.

De pendelbeschemkap moet.altijd vrij kunnen bewegen en vanzelf kunnen sluiten.Houd daarom de omgeving rond de pendelbeschemkap altijd schoon.Verwijder stof en spanen door uitblazen met perslucht of met een kwast.

Zaagbladen zonder bekledingslaag hunnen doord middel van een dunne laag zuurvrije olie worden beschermd gegen roestaanslag. Verwijder de olie weeoor het zagen,umat het hout anders vlekken krijgt.

Hars- of lijmresten op het zaagblad schaden de zaagkwaliteit. Reinig waarom zaagbladen meteen na het gebruik.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het UIT tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderdelen. Explosietekeningen en informatatie over verwangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onsze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en deinstalling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgi en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil. Volgens de Europese richtlij 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlij in na

tionalrecht moeten Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
