GEBRUIKSAANWIJZING AKE30LI BOSCH

Let op! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneer de volgende voorschriften Niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig lesetel tot gevolg hebben.

Bewaar deze veiligeidsvoorschriften en aanwijzingen goed voor later gebruik.

Het hierna gebruikte begrip „elektrisch gereedschap" besteht betrekking op uw elektrische gereedschap voor gebruik op het stroomnet (met netsnoer).

De gebruiker worden geadviseerd, zich voor het eerste gebruik door een ervarenvakman te latent instruieren over de bediening van de kettingzaag en het gebruik van beschermende utrusting, aan de hand van praktische voorbeelden. Als eerste oefening diert het zagen van boomstammen op een zaagbok of onderstel plaatse te vinden.

Verklaring van de pictogrammen:

Lees de gebruiksaanwijzing.

Trek de stekker altijd uit het stopcontact voor instellings- en onderhoudswerkzaamheden en altijd onmiddelijk jwanneer de stroomkabel beschadigd of doergesneden worden.

Draag bij het gebruik van het elektrische gereed-schap altdj een gehoorbescherming en een veiligheidsbril.

De terugslagrem en de uitlooprem stoppen de zaagketting binnen korteijd.

Werkomgeving

Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
■ Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking+kunnen brengen.
Houd kinderen en andere personenijdens het gelebruik van het elektrische gereedschap uit de buurt. Wanneru u wordt afgeleid,kest u de controle over het gereedschap verliezen.
■ Kinderen enjongeren, met uitzondering vanjongeren in opledding van 16aar en ouder onder teezicht, mogen de kettingzaag Niet bedieren. Hetzelfde geldt voor personen die Niet of onvoldoende vertrouwd zijn met de omgang met de kettingzaag.De gebruiksaaanwijzing moet altdijn binnen handbereik zich. Personen die oververmoeid ofietlichamelijk belastbaar zich, mo-gen de kettingzaag Niet bedieren.

De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met gaeaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabeluit de buurt van ditte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
■ Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschakte verlangkabel beperkt het risico van een elektrische schok.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onopletendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
- Draag persoonlijke beschemende utrusting en al-tijd een veiligheidsbril. Het geleurik van beschemende utrusting, zoals een stofmasker, slipvaste schoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de werkomgeving, verminder het verwondingsgevaar.
Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt. Wanneru bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneru het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Overschat uzelf Niet. Zorg ervoor dat u stevig staat en steeds in evenwicht bliftt. Daardoor kurz u het geereedschap in onverwachte situations beter onder controle houden.
Draag geschichte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handsohenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
■ Wannerstofafzugings- of stofopvangvoorzieningen kuren worden gemonteerd, dient u zich ervan te verzekeren dat dezeijken aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden hetঀoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkzt u better en veiliger binnen het aangegeven capaciteitsbereik.
Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet更是 kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er nicht mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
■ Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zo-danig gebroken de beschadigd zijn dat de werking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdenen voor het gebruik repareren. Veel ongevallen haben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzeitgereedschappen scherp en schoon. Zorgvuldig onderhoven snijdende inzeitgereedschappen met scherpe snijkanten klemmen minder snel vast en zichn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereedschapstype voorgeschren. Letস bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situ-ties leiden.

Service

Laat het gereedschap alleen repareren door gekwalifieerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het gereedschap in stand blijft.

Waarschuwingen voor hettingzagen:

Houd bij een lopende zaag alle lichaamsdelen uit de buurt van de zaagketting. Controlleroor het starten van de zaag dat de zaagketting niets aanraakt. Bij werkzaamheden met een kettingzaag kan een moment van onoplettenheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting worden meegenomen.
Houd de kettingzaag met uw rechterhand aan de城县 handgreep en met uw linkerhand aan de voorste handgreep vast. Als u de kettingzaag anders vasthoudt, loopt u een hoger risico op verwondingen. Houd de kettingzaag waarom alleen zoals voorgeschreven vast.
Draag een veiligheidsbril en gehoorbeschemming. Overige beschemmende ultrusting voor hoofd, handen, benen en voeten worden geadviseerd. Passende beschemmende kleding verminder het verwondingsgevaar door rondvliegend spaanmaterialiaal en toevallig aanraken van de zaagketting.
■ Werk met de kettingzaag Niet op eenBoom. Bij gebruik van een kettingzaag op een boom bestaat verwondingsgevaar.
Let er altiijd op dat u stevig staat en gebruik de kettingzaag alleen als u op een stevige en VLCakte ondergrond staat. Een gladde of instabiele ondergrond kan, in het bijzonder bij het gebruik van een ladder, tot het verlies van de controle over uw evenwicht en de kettingzaag leiden.
Houd er bij het afzagen van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkom, kan de gespannen tak de bediener raken, of kan deze de bediener de contrôle over de kettingzaag doein verliezen.

Wees bijzonder voorzichtig bij het zagen van laag houtgewas enjonge bomen. Het dunne materiaal kan in de zaagketting lijven hangen en op u slaan of uuit het evenwicht brengen.
Draag de kettingzaag aan de voorste handgreep met stilstaande zaagketting enaar achteren wijzende geleidingsrail. Breng altijd de veiligheidsafscherming aan voordat u de kettingzaag vervoert of opbergt. Een zorgvuldige omgang met de kettingzaag verminderet d kans op per ongeluk aanraken van de lopende zaagketting.
Volg de aanwijzingen voor het smeren, de kettingspanning en het wisselen van toebehoren op. Een onjuist gespannen of gesmeerde ketting kan breken of het terugslagrisico verhogen.
Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verliev van de contrôle over de kettingzaag.
Zaag alleen hout. Gebruik de kettingzaag alleen voor werkzaamheden waaroor deze bestem is. Voorbeeld: Gebruik de kettingzaag Niet voor het zagen van plastic, metselwerk of bouwmaterialen die nicht van hout zijn. Het gebruik van de kettingzaag voor werkzaamheden waaroor deze Niet bestem is, kan tot gevaarlijke situatuies leiden.

Oorzaken en voorkoming van een terugslag:

Terugslag kan optreden als de punt van de geleidingsrail een voorwerp raakt of als het hout buigt en de zaagketting in de groef worden vastgeklemd.
- Een aanraking met de punt van de geleidingsrail kan in veel geallen tot een overwachtete enaaracteren gerechte actie leiden, waar bij de geleidingsrail omhoog en in de richting van de bediener worden geslagen.
- Het vastklemmen van de zaagketting aan de bovenkant van de geleidingsrail kan de geleidingrail snel in de richting van de bediener terugstoten.
- Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich möglichk ernstig verwondt. Vertrouw Nietuitsluiend op de in de kettingzaag ingebouwde veiligheidsvoortzieningen. Als gebruiker van een kettingzaag diuent u verschillende maatregelen te treffen om zonder ongevallen en zonder verwondingen te konnen werkken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschiktveoorzorgsmaatregelen, zoals hieronder beschren:

Houd de zaag met bye handen vast, waar bij duim en vinger de gruppen de het kettingzaag omsluien. Neem een zodanige lichaamshouding in en houd uw Armen in een zodanige positie, dat u stand kunten opzichte van de terugslagrachten. Als geschikte maatregelen worden getroffen, kan de bediener de terugslagrachten beheersen. Laat de kettingzaag nooit loss.
Voorkom een abnormale lichaamshouding en zaag niet boven schouderhoogte. Daardoor wordt per ongeluk aanraken met punt van de kettinggeleider voorkomen en kan de kettingzaag in onverwachte situatuies beter onder controle worden gezogen.
- Gebruik.altijd de door de fabrikant voorgeschreve verwangende kettinggeleiders en zaagkettingen. Verkeerde verwangende kettinggeleiders en zaagkettingen können tot kettingbreuk en terugslag leiden.
Houd u aan de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Te lage dieptebegrenzers verhogen de neiging tot terugslag.

Technische gegevens

Kettingzaag		AKE 30-18 S	AKE 35-18 S	AKE 40-18 S
Bestelnummer		3 600 H36 A..	3 600 H36 B..	3 600 H36 C..
Spannen van de ketting zonder hulpgereed-schap (SDS)		●	●	●
Opgenomen vermogen	[W]	1800	1800	1800
Kettingsnelheid (bij onbelast lopen)	[m/s]	12	12	12
Zwaardlengte	[cm]	30	35	40
Omkeerster		-	●	●
Terugslagrem		●	●	●
Aanlooprem		●	●	●
Type zaagketting		3/8" - 90	3/8" - 90	3/8" - 90
Kettingschakeldikte	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Aantal kettingschakels		45	52	57
Inhoud olievoorraadreservoir	[ml]	200	200	200
Automatische kettingsmering		●	●	●
Klauwaanslag		●	●	●
Gewicht zonder netsnoer, ca. **	[kg]	4,2	4,3	4,4
Veiligheidsklasse		☐ / II	☐ / II	☐ / II

**gemeten met rail en ketting
Opmerking: Let op het zaaknummer op het typeplaatje van het gereedschap. De handelsbenamingen van afzonderlijke gereedschappen können afwijken.
Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet konnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties van minder dan 0.25 ohm treden waarschijnlijk geen storingen op.

Gebruik volgens bestemming

De machine is bestemd voor het vellen van bomen en het zagen van stammen, takken, houten balken, planken etc. en kan worden gebruikt voor schulpen (in de lengte van de houtnerf) en afkorten (dwars op de houtnerf). Deze machine is Niet geschikt voor het zagen van minerale materialen.

Inleiding

Dit handboek bevat voorschriften over de juiste montage en het veilig gebruik van uw kettingzaag. Het is belangrijk dat u deze aanwijzingen zorgvuldig leest.

Meegeleverd

Neem alle delen van de machine voorzichtiguit de verpakking en controllere deze op volledigkeit:

• Kettingzaag
• Afscherming
• Zaagketting
  -Zwaard
• Kettingbescherming
  Zaagkettinghechtolie (80ml)
• Gebruiksaanwijzing

Neem contact op met uw leverancier wonneer onderdelen ontbreken of beschadigd zich.

A Bestanddelen van de machine

1 Achterste handgreep
2 Aan/uitschakelaar
3 Inschakelblokkering
4 Olietankdop
5 Activering van kettingrem (handbescherming)
6 Markering „Kettingrem vrij"
7 Voorste handgreep
8 Omkeerster
9 Kettingbescherming
10 Zaagketting
11 Zwaard
12 Klauwaanslag
13 Kettingspanring, rood
14 Spangreep
15 Afscherming
16 Kettingspannok
17 Bevestigingsbout
18 Zwaardgeleidingsbrug
19 Oliesproeier
20 Looprichting- en snijrichtingsymbol
21 Kettingwiel
22 Kettingvangbout
23 Netstekker**
24 Serienummer

**verschit per land

In de gebruiksaanwijzing afgebeeld en beschreiben toebehoren worden nicht.altijd standaard meegeleverd.

Voor uw veiligheid

Let op! Schakel de kettingzaag uit en trek de stekker uit het stopcontact voor onderhouds-en reinigingswerkzaamheden en wanner de kabel doorgesneden, beschadigd of in de war is.

Voorzichtig! Raak de ronddraaiende ketting nicht aan.

Gebruik de kettingzaag in geen geval in de buurt van Personen, kinderen of dieren en evenmin na het gebruik van alcohol, drugs of verdovende medicijnen.

Uw machine is voor extra veriligheid geïsoleerd en heeft geen aardig nodig. De bedrijfsspanning bedraagt 230 V AC, 50 Hz (voortiet-EU-landen 220 V

of 240V , afhankelijk van de uitvoerig). Gebruik al-leen goedgekeurde verlengkabels. Er mogen alleen verlengkabels van het type H07 RN-F of IEC (60245 IEC 66) worden gebruikt.

Als u verlangkabels voor het gereedschap gezruikt,要去en dat kabels met de volgende aderdiameters zich:

• 1,0mm^2 : maximale lenghte 40m
• 1,5mm^2 : maximaile lengte 60 m
• 2,5 mm²: maximale lenghte 100 m

Voor nog meer veiligheid worden het gebruik van een foutstroomschakelaar (reststroomapparaat) met een afslagstroom van maximaal 30mA geadviseerd. De foutstroomschakelaar要去 voor elk gebruik worden gecontroleerd.

Opmerking voor producten die nicht in Groot-Brittanniè worden verkocht: LET OP: Voor uw veiligheid is het nodig dat de aan de machine aangebrachte stekker 23 zoals op de afbeelding weergegeven met de verlangkabel 25 worden verbonden.

De stekker van de verlengkabel moet gegen spatwater bestemd zijn en uit rubber bestaan of met rubberbekleedহn.

De verlangkabel moet met een trekontlasting worden gebrukt.

De aansluitkabel moet regelmatig op beschadigin gen worden gecontroleerd en mag alleen in een goede toestand worden gebruikt.

Wanner de aansluitkabel beschadigd is, mag deutsche alleen door een erkende Bosch-werkplaats worden gerepareerd.

Montage en zaagketting spannen

Sluit de kettingzaag pas na volledige montage aan op het stroomnet.

Draag altiijd werkhandsschoenen bij de omgang met de zaagketting.

Montage van zwaard en zaagketting

1. Pak alle delen voorzichtigelijk UIT.
2. Breng de twee pijlen op de kettingspanring 13 en de afterscherming 15 met elkaar in overeenstemming.

1. Leg de kettingzaag neer op een recht oppervlak.

Er mogen alleen zaagkettingen met een aandrijfschakeldikte (groefbreedte) van 1,1 mm worden gezruikt.
4. Leg de zaagketting 10 in de rondlopende sleuf van het zwaard 11. Let op de juiste looprichting. Vergelijk de ketting met het looprichtingssymbol 20. ControllerDat de kettingspannok 16 maar buiten wijst.

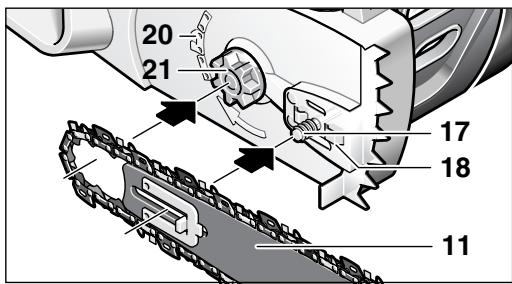

1. Leg de kettingschakels om het kettingwiel 21 en plaats het zwaard 11 zo dat de voor en acheer de bevestigingsbout 17 liggende zwaardgeleidingsbruggen 18 in het langgat van het zwaard 11 gripen.

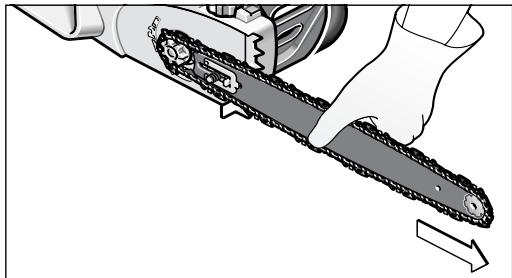

1. Controller of alle delen goed geplaatst zich en houd het zwaard met de ketting in deze stand.

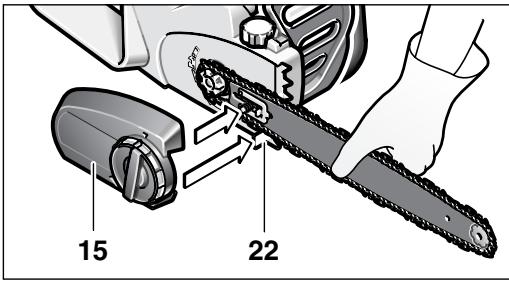

1. Breng de afterschering nauwkeurig aan en contro- leer dat de kettingvangbout 22 in de waarvoor voorziene geleidingsssleuf van de afterschering 15 komt te liggen.

1. Draai de aftscherming 15 met de spangreep 14 losjes vast.

De zaagketting is nog nicht gespannen. Het spannen van de zaagketting geleurt zoals beschreiben in punt 1-7 van „Spannen van de zaagketting".

A Zaagketting spannen

Controleer de kettingspanning voor het begin van de werkzaamheden, na de eerste keren zagen enijdens het zagen regelmatig elke 10 minutes. In het bijzonder bij neue zaagkettingen moet in het begin met verslapping worden gerekend.

De levensduur van de zaagketting is in grote mate afhankelijk van voldoende smering en juiste spanning.

Span de zaagketting Niet wanner deze zeer heet is, odomat de ketting na het afkoelen samentrekt en dan te strak op het zwaard ligt.

1. Leg de kettingzaag neer op eenrecht oppervlak.
2. Draai de spangreep 14 ca. 1 tot 3 slagen gegen de wijzers van de klok in los om de zwaardvast-zetting los te make.
3. Controller of de kettingschakels goed in de geleidingsselauf van het zwaard 11 en op het kettingwiel 21 liggen.

1. Draai de rode kettingspanring 13 klikkend met de wijzers van de klok mee tot de juiste kettingspanning is bereikt. Het klikmechanisme voorkomt dat de kettingspanning losraakt. Wanner de kettingspanring 13 slechts moeilijk kan worden gedraaid,要去 de spangreep 14 verder tegen de wijzers van de klok in worden losgedraaid. De spangreep 14 mag meedraaien wonneer de kettingspanring 13 worden ingesteld.

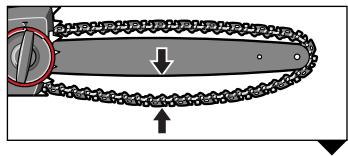

2. De zaagketting 10 is correct gespannen wanner deze in het midden ca. 3 - 4mm kan worden opgetild. Dit要去 met een hand gebeuren door het omhoogtrekken van de zaagketting gegen het eigen gewicht van de machine.

1. Wonneer de zaagketting 10 te sterk is gespannen, moet de kettingspanring 13 gegen de wijzers van de klok in los worden gedraaid.
2. Klem bij optimaal gespannen zaagketting 10 het zwaard 11 met de spangreep 14 rechtsomdraaiend vast. Gebruik geen gereedschap.

A B Kettingsmering

Belangrijk: De kettingzaag worden nicht met zaagkettinghechtolie gewuld geleverd. Het is belangrijk om de kettingzaag voor gebruik met olie te vullen. Het gebruik van de kettingzaag zonder zaagkettinghechtolie of bij een oliepeil onder de minimummarkering leidt tot beschadiging van de kettingzaag.

De levensduur en de snijcapaciteit van de ketting hangt af van de optimale smering. Daarom worden tijdens het gebruik de zaagketting door middel van de oliesproeier 19 automatisch met zaagkettinghechtolie gesmeerd.

Olietank vullen:

• Plaats de kettingzaag met de olietankdop 4 maar boven op een geschikte ondergrond.

• Maak met een doek de omgeving van de olietankdop 4 schoon, schroef de dop los en verwijder.Deze.

• Verwijder het filterinzetstuk Niet voor het vullen.
  Vul de olietank met biologisch afbreekbare Bosch-zaagkettinghechtolie.
• Let erop dat er geen vuil in de olietank terecht-komt. Breng de olietankdop 4 waar aan en sluit af.

Belangrijk: Om de luchtuitwisseling tussen olietank en omgeving möglich te maken, zich er tussen de zeef en de olietankdop vierkleine compensatiekanalen aanwezig. Hierdoor kan afhankelijk van de functie in geringe mate olie waar buiten komen. Let erop dat de zaag altijd horizontally (olietankdop 4aar boven) worden neergezet.

Gebruik uitsluitend de geadviseerde, biologisch afbreekbare hechtolie om beschadiging van de kettingzaag te voorkomen. Gebruik nooit gerecyclerde olie of oude olie. Bij gebruik van Niet-toegelaten olie vervalt de garantie.

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje. Met 230 V aangeduide machines kuren ook worden gebruikt met een spanning van 220V

In- en uitschakelen

Houdt de kettingzaag vast zoals beschreiben bij "Werkzaamheden met de kettingzaag".

Als u de machine wilt inschakelen, drukt u op de inschakelblokkering 3, cervolgens drukt u de aan/uitschakelaar 2 helemaal in en houdt u de schakelaar in deze stand vast. De inschakelblokkering 3 kurz u nu loslaten.

Als u de machine wilt uitschakelen,That u de aan/uit-schakelaar 2 los.

Na het zagen mag de kettingzaag Niet worden gestopt door het bedieren van de voorste handbescherming (activeren van de terugslagrem).

Terugslagrem en kettingrem

De kettingzaag is voorzien van twee beschemings-voorzieningen:

De motorrem remt de ketting na het loslaten van de aan/uit-schakelaar 2 af.

De het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het het mett jdt.

Voer vanijd totarend functietestuit.Duw de Voorste handbescherming 5aar voren stand 2) zodate de rode punt 28 onder de markings 6 zichtaar wordt en schakel verrolgens de kettingzaag kort in. De ketting mag Niet aanlopen.Als u de kettingrem weer wilt ontrendelen,dient u de voorste handbescherming 5 terug te trekken (stand 1),zodate de rode punt 28 onder de markings 6 worden bedekt. (zie afbeelding D

Werkzaamheden met de kettingzaag

Voor het zagen

Voor de ingebruikneming en regelmatig tijdens het zagen要去en de volgende controles worden uitgevoerd:

• Verkeert de kettingzaag in een functieveilige toestand?
• B Is de olietank gezuld? Controleer de oliepeil-aanduiding 26 voor de werkzaamheden en regelmatigijdens de werkzaamheden. Vul olie bij wanner het oliepeil de onderkant van het peil-glas bereikt heeft. De vulling is voldoende voor ca. 15 minutes, afhankelijk van de pauzes en de intensiteit van de werkzaamheden.
• Is de ketting juist gespannen en scherp genoeg? Controller de kettingspanning tijdens het zagen elk 10 minuten. In het bijzonder bij十几年e zaagkettingen moet met vergrotting worden gerekend. De toestand van de zaagketting beinvloedt de zaagcapaciteit in belangrijke mate. Alleen scherpe kettingen beschermen gegen overbelasting.
• Is de kettingrem ontgrendeld en haar werkung gewaarborgd?
  Draagt u de vereiste beschermende uitrusting? Gebruik een veiligheidsbril en gehoorbeschering. Overige beschermende uitrusting voor uw hoofd, handen, benen en voeten worden aanbevolen. Geschekte beschermende kleding vermindert het verwondingsgevaar van wegliegend materiaaal en het onbedoeld aanraken van de zaagketting.

D Terugslag van de zaag

Terugslag van de zaag is het plotseling omhoog- of terugslaan van de lopende kettingzaag, dat kan optreden bij aanraking van de zwaardpunt met het zaagmaterialiaal of bij een vastklemmende ketting.

Wanner Zaagterugslag optreedt, reageert de machine op onoverzienbare wijze en kan deze ernstige verwondingen veroorzaken bij de bediener of bij personen in de werkomgeving.

Zijwaarts zagen, schuin zagen en in de lenghte zagen要去 met bijzondere voorzichtigheid gebeuren omdat de klauwaanslag 12 hierbij Niet kan worden toegepast.

Ter voorkoming van zaagterugslag:

Zet de kettingzaag zo vlak möglichk aan.
Werk nooit met een losse, verslapte of sterk ver-sreten zaagketting.
- Scherp de zaagketting zoals voorgeschreven.
- Zaag nooit boven schouderhoogte.
- Zaag nooit met de punt van het zwaard.
- Houd de kettingzaag.altijd stevig met beiden han den vast.
- Gebruik altijd een terugslagremende Bosch-Zaagketting.
- Gebruik de klauwaanslag 12 als hefboom.
- Let op de juiste kettingspanning.

Algemene werkwijze

D Houd de kettingzaag aktijd met beiden handen vast. Houd uw linkerhand vast aan de voorste handgreep en uwrechtterhand aan dechterste handgreep. Omsluit de grepen aktijd met duim en vingers. Zaag nooit eenhandig. Geleid de stroomkabel aktijd maarachten en houd deze buiten het bereik van de zaagketting en het zaagmaterialiaal. Positioneer de stroomkabel zo, dat deze zich nicht in grote ofkleine takken kan vastgrijpen.
Gebruik de kettingzaag alleen wanner u stevig staat. Houd de kettingzaag iota's rechts van het eigien lichaam.
F De ketting要去hnet contact met het hout op volle slenlheid zijn. Gebruik daar bij de klauwaanslag 12 voor het vastzetten van de kettingzaag op het hout. Gebruik de klauwaanslagijdens het zagen als hefboom.

Zet bij het zagen vanDICke takken of stammen de klauwaanslag op eenlager punt neer.Trek waarvoord de kettingzaag terug om de klauwaanslag los te maken en deze opnieuw lager aan te zetten.Haal de zaag waar bij Niet uit de inzaging.

Druk bij het zagen Niet met kracht op de zaagketting, maar zorg met de klauwaanslag 12 voor een lichte hefboomdruk.

G Gebruik de kettingzaag nooit met gestrekte armen. Probeer Niet op moeilijk bereikbare plaatsen te zagen, of staand op een ladder. Zaag nooit boven schouderhoogte.

De Beste zaagresultaten worden bereikt wanner de kettingsnelheid Niet door overbelasting daalt.

Voorzichtig aan het einde van deinzaging. Zodra de zaag loskomt, verandert de gewichtskracht onverwacht. Er bestaat kans op ongevallen voor benen en voeten.

Trek de zaag alleen met lopende zaagketting uit de inzaging.

Boomstammen zagen

Let op de volgende veiligheidsvoorschriften:

Leg de stam neer zoals op de afbeelding weergegeven en ondersteun deutsche zo dat de inzaging nicht sluit en de zaagketting nicht vastklemt.

Stel korte houtstukken in en klem deze vast voor het zagen.

Zaag alleen voorwerpen van hout. Voorkom het aanraken van stenen en spijkers, waar dat deze omhoog geslingerd+kunnen worden, de zaagkettingkunnen beschadigen of ernstige verwondingen bij de gebruiker of omstanders+kunnenveroorzaken.

Raak met de lopende zaag geen draadafrasteringen of de vloer aan.

De zaag is nicht geschickt voor het snoeien van dunne takken.

Zagen in lengterichting dient met bijzondere zorgvuldigkeit te gebeuren, sondern de klauwaanslag 12 dan nicht kan worden gebruikt. Houd de zaag in een vlakke hoek om terugslag van de zaag te voorkomen.

Bewerk bij zaagwerkzaamheden op een helling al-tijd stammen van bovenaf of opzij staand of liggend zaagmaterialial.

Letwegensgevaar voor struikelen opboomstronken,takken,wortels en dergelijke.

H Zagen van hout onder spanning

Bij het zagen van onder spanning staand hout en onder spanning staande takken en bomen bestaat een verhoogde kans op oncevallen. Hier is uiterste voorzichtigheid geboden. Zulke werkzaamheden mogen alleen worden uitgevoerd door een vakman.

Wanner het aan beide zijden wordt ondersteund, eerst van boven (Y) een derde gedeelte van de diameter door de stam zagen en verrolgens van onderen (Z) op bezelfde plaats de stam doorzagen om splinteren en vastklemmen van de zaag te voorkomen. Voorkom waar bij contact van de zaagketting met de grond. Wanner hout slechts aan een zijde wordt ondersteund, eerst van onderen (Y) een derde van de diameteraar boven zagen en verrolgens op bezelfde plaats van boven (Z) de stam doorzagen om splinteren en vastklemmen van de zaag te voorkomen.

1 Bomen vellen

Draag altiijd een helm om beschermd te zich降到valende takken.

Met de kettingzaag mogen alleen bomen worden geveld waarvan de stamdiameter kleiner is dan de lengte van het zwaard.

1 Scherm de werkomgeving af. Let erop dat zich geen personen of dieren ophouden in de buurt waar de boom valt.

Probeer nooit om een vastgeklemde zaag met een lopende motor vrij te krijgen. Gebruik hou- ten spiën om de zaagketting te bevrijden.

Als u met twee of meer personen tegelijkkertijd zaagt en velt, houd dan als afstand:tussen de vellende en de zagende personen minstens de dubbele hoogte aan van de te vellen boom. Let er bij het vellen van bomen op, dat u andere personen Niet blootstelt aan gevaar, u geen leidingen raakt en geen materiaiele schade verooorzaakt. Als eenBoom met een stroomleiding in aanraking komt, breng dan direct de energiemaatschappij hiervan op de hoogte.

Stel u als bediener van de kettingzaag, bij zaag-werkzaamheden op een helling, boven de te vellen boom op, waar dat de boom na de val waarschijnlijk bergaf zarolen of glijden.

Voor het vellen dient een vluchtweg te worden ge- pland en wanneer nodig vrijgemaakt te worden. De vluchtweg dient van de te verwachten vallijn schuin maar achefteren weg te leiden.
Houd voor het vellen rekening met de natuurlijke helling van de boom, deplaats van grote takken en de windrichting, om de valrichting van de boom te konnen beoordelen. Verwijder vuil, stenen, losse schors, spijkers, nieten en draad van de boom.

Inkepingen zagen: Zaag haaks op de valrichting een kerf (X - W) met een diepte van 1/3 van de boomdiameter. Zaag eerst de onderste horizontale inkeping. Hierdoor voorkomt u het vastklemmen van de kettingzaag of van de geleidingsrails bij het za-gen van de tweede inkeping.

Inkeping voor het vellen van deBoom zagen: Zaag de inkeping (Y) voor het vellen van de boom minstens 50~mm boven de horizontale inkeping. Zaag de inkeping voor het vellen van deBoom parleel aan de horizontale inkeping. Zaag de inkeping slechts zo diep in, dat er nog een verbindingsstuk (valrand) blijft staan, dat als scharnier kan werken. Het verbindsstuk verhinders, dat deBoom draait en in de verkeerde richting valt. Zaag het verbindingsstuk Niet door.

Als de inkening voor het vellen van de boom in de buurt van het verbindingsstuk komt, moet de boom met vallen beginnen. Als het erop lijkt, dat deBoom mogelijkkerwijs Niet in de gewenste richting valt of terugbuigt en de zaagketting vastklemt, onderbreekt u het zagen van de inkening voor het vellen van de boom en gebruikt u een spi van hout, kunststof aluminium om de inkening te openen en om de boom in de gewenste valrichting te doen omslaan.

Als de boom begint te vallen, verwijdert u de kettingzaag uit de inkening, schakelt u de zaag uit, legt u deze neer en verlaat u het gevarenbereik via de geplande vluchtroute. Let op maar beneden vallende takken en struikel Niet.

Door het indrijven van een spiie (Z) in de zaaglijk要去 de boom nu ten val worden gebracht.

Let wanner de boom begint te vallen op maar beneden valende takken en twijgen.

Takken van de geveldeBoom afzagen

K Laat grote, maar beneden gerichte takken eerst nog staan wonneur u takken van de gevelde boom afzaagt. Zaagkleine takken in een keer af, zoals op de afbeelding getoond. Zaag onder spanning staande takken van onderen maar boven om vastklemmen van de zaag te voorkomen.

Boomstam in stukken zagen

Zorg ervoor dat u stevig staat en verdeel uw lichaamsgewicht feligkmatig over beiden voeten wanneer u de gwelde boomstam in stukken zaagt. Leg indien möglicht takken, balken of spieën onder de stam omdezete steunen.Houd u aan de aanwijzingen om gemakkelijk te zagen.

Als de boomstam over de hele lenghte gegikmatig op de grond ligt, zoals afgebeeld, zaagt u vanaf de bovenkant.

M Als de boomstam aan een kant hoger ligt, zoals afgebeeld, zaagt u eerst een derde van de stam diameter vanaf de onderkant en verrolgens de rest vanaf de bovenkant.
N Als de boomstam aan twee kanten worden ondersteund, zoals afgebeeld, zaagt u eerst twee derde van de stam diameter vanaf de bovenkant enervogens een derde vanaf de onderkant.
Ga bij zaagwerkzaamheden op een helling, zo- als afgebeeld, altijd hoger dan de boomstam staan. Verminder de aandrukkracht wonneer de stam bijna is doorgezaagd en blijf de handgrepen van de kettingzaag stevig vasthouden, zodat u tijdens het moment van doorzagen de controle over de machine behoudt. Let erop dat de zaagketting de grond nicht raakt. Wacht na het doorzagen tot de zaagketting tot stilstand is gekomen, voordat u de kettingzaag verwijdert. Schakel de motor van de kettingzaag altijduit voordat u maar een andere boom gaat.

Onderhoud en reiniging

Trek altijd voor onderhoudswerkzaamheden de stekker uit het stopcontact.

Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatig uit zodat u verzekerd bent van een lang en probleemloos gebruik.

Controleer de kettingzaag regelmatig op klaarblikelijke gebreken, zoals een losse, versleten of beschadigde zaagketting, losse bevestiging of versleten of beschadigde onderdelen.

Bij de demontage van de zaagketting moet erop worden gelet dat deze eerst met de kettingspan-ring 13 worden ontspannen. Wanner het ontspannen worden nagelaten, können defecten in de SDS-groep optreden.

Controleer of de afterscheringen en veiligheidsvoorzieningen intact en correct gemonteerd zich. Noodzakelijkre reparations en onderhoudswerkzaamheden要去en voor het gebruik van de kettingzaag wordenuitgevoerd.

Wanneer de kettingzaag ondanks zorgvuldige productie- en testprocedés所致 defect raakt, moet de reparatie door een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd.

Maak voor verzending van een kettingzaag algtd de olietank leeg. Neem waaroor de zeef uit de tank en breng dezeervolgens wee aan.

Vermeld bij vragen en bestellingen van verrangingsonderdelen alttijd het bestelnummer van 10 cijfers van de machine.

A Zaagketting en zwaard verrangen of keren

Controller de zaagketting en het zwaard volgens het gedeelte „Zaagketting spannen".

De geleidingsssleuf van het zwaard verslijt in de loop van de tijd. Draai bij het verrangen van de zaagketting het zwaard 180^ om de slijtage over beiden+zijden te verdelen.

Bij SDS-modellen moet de kettingspannok 16 op het zwaard omgemonteerd worden.

Controleer het kettingwiel 21. Wanner het wil door de grote belasting versleten of beschadigd is, moet het door een klantenservicewerkplaats verrangen worden.

Slijpen van de zaagketting

De zaagketting kan bij elke erkende klantenservicewerkplaats voor Bosch elektrische gereedschappen op vakkundige wijze worden geslepen. Met de Bosch-kettingslijpvoorzieening of de Dremel-Multi met sliptoebehoren 1453CNT u de ketting ook zelf slijpen. Neem de bijgeleverde gebruiksaanwijzing voor het slijpen in acht.

U kunt de werkung van de automatische kettingsmering controleren door de zaag in te schakelen en deze met de punt vlakbij een stuk karton of papier op de vloer te houden. Let op, raak de vloer Niet aan met de ketting. Neem een veiligheidsafstand van 20~cm in acht. Wanner hierbij een toenemend oliespoor zichtaar worden, werkt de automatische smering correct. Wanner ontanks een volle olietank geen oliespoor zichtaar worden, dient u het gedeelte „Problemen oplossen" te lezen of contact op te nemen met de Bosch-klantenservice.

Toebehoren

Zaagketting en zwaard

AKE 30-18 S. F 016 800 259

Kettingslijp- en reinigingsset.... F 016 800 262

Kettinghechtolie, 1 liter 2607000181

Kettinghechtolie, 5 liter . F 016 800 111

Overig toebehoren

Handschoenen 2607000134

Veiligheidsbril . F 016 800 178

SNR 19 Gehoorbescherming

(Geluidsniveau

verminding 19 dB (A)) 2 607 990 042

SNR 24 Gehoorbescherming

(Geluidsniveau

verminding 24 dB (A)) 2607990043

Reinigen/bewaren

Reinig het kunststofhuis van de kettingzaag met behulp van een zachtte borstel en een schone doek. Gebruik geen water, oplosmiddel of polijstmiddel. Verwijder alle verontreinigingen, in het bijzonder van de ventilatieoppeningen 27 van de motor.

Demonteer na een gebruksduur van 1 tot 3研究成果 afscherming 15, het zwaard en de ketting en reinig deze met een borstel.

Verwijder met een borstel al het vastzittende materiaal onder de afterschering 15, het kettingwiel 21 en de zwaardbevestiging. Reinig de oliesproeier 19 met een schon doeck.

J Wanner het kettingspanmechanisme moeilijk loopt, dient u in de afterscherming 15 het deksel 29 te verwijderen en verrolgens de spangreep 14 en de kettingspanring 13 gegen elkaar in te draaien, zodat de aanslag binnenin het mechanisme losraakten aan buiten kan vallen. Klop de afterscherming 15licht uen reinig het mechanisme met een zachte borstel of perslucht wanner het erg vuil is. Gebruik hiervoor in geen geval ander gereedschap.

Wanner de kettingzaag langdurig moet worden opgegeborgen,要去en zaagketting en zwaard eerst worden gereinigd.

Bewaar de kettingzaag op een veilige plaats droog en buiten bereik van kinderen.

Voorkom lekkeg door te controeren dat het geereedschap in horizontale positie wordt weggelegd (olievuldop 4aar boven gericht).

Als het gereedschap in de verkoopverpakking worden bewaard,要去 de olietank zonder rest worden leeggemakt.

Problemen oplossen

De volgende babel geeft een overzicht van storingsverschijnselen en geeft aan hoe u problemen kut oplossen wanner uw machine Niet goed werk. Neem contact op met uw serviceworkplaats wanner u het probleem缜 zich kunt verhelpen.

Let op: Schakel de machine uit en trek de stekker uit het stopcontact voordat u opzoek gaat maar de fouit.

Symptom	Mogelijk oorzaak	Oplossing
De kettingzaag werkt nicht	Terugslagrem geactiveerd	Trek de handbescherming 5 in stand ➀ zo terug dat de rode punt bedekt worden
	Geen stroom	Controler de stroomvoorziening
	Stopcontact defect	Controler de stroombron en probeer eventuele een andere
	Stroomkabel beschadigd	Controler de kabel en probeer eventuele een andere
	Zekering defect	Vervang de zekering
Kettingzaag werkt met onderbrekingen	Stroomkabel beschadigd	Controler de kabel en probeer eventuele een andere
	Extern los contact	Breng de kettingzaag maar een Bosch-reparatiewerkplaats
	Intern los contact	Breng de kettingzaag maar een Bosch-reparatiewerkplaats
	Aan/uit-schakelaar defect	Breng de kettingzaag maar een Bosch-reparatiewerkplaats
Zaagketting droog	Geen olie in de olietank	Vul olie bij
	Ontluchting in olietankdop verstopt	Reinig de olietankdop
	Olieafvoerkanaal verstopt	Maak het oliefvoerkanaal vrij
Terugslagrem en kettingrem	Probleem met schakelmechanisme vooraan in handbescherming	Breng de kettingzaag maar een Bosch-reparatiewerkplaats
Ketting of geleidingsral heet	Geen olie in de olietank	Vul olie bij
	Ontluchting in olietankdop verstopt	Reinig de olietankdop
	Olieafvoerkanaal verstopt	Maak het oliefvoerkanaal vrij
	Kettingspanning te hoog	Stel de kettingspanning in Slijp de ketting of verwang.Deze
	Ketting bot
Kettingzaag trekt, trit of zaagt Niet goed	Kettingspanning te los	Stel de kettingspanning in Slijp de ketting of verwang.Deze
	Ketting bot	Vervang de ketting
	Ketting versleten	Monteer de zaagketting opnieuw met de tanden in de juiste richting
	Zaagtanden wijzen in de verkeerde richting

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去en op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtig 2002/96/EG over elektrische en elektronische oude apparaten en de om-zetting van de richtig in nationaal

recht要去en nicht更是bruikbare elektrische ge-ereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Klantenservice

Explosietekingen en informatie over verwangingsonderdelen vindt u op: www.bosch-pt.com

Nederland

+31(0)76/5795454

Fax [phone]

E-Mail: [e-mail]

Belgi en Luxemburg

+32(0)70/225565

Fax [phone]

E-Mail: [e-mail]

Conformiteitsverklaring

Meetwaarden vastgesteld volgens 2000/14/EG (1 m afstand) en DIN 50 144.

Het A-gewogen geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 92 dB (A); geluidsvermogenniveau 103 dB (A).

Draag oorbeschemers.

De kenmerkende gewogen versnelling bedraagt 11m / s^2

Wij verklaren op eigendverantwoordeding dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144, volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG en 2000/14/EG.

EG-bouwtypecontrole nr. 2088141.01 CE door genotificierde testinstantie nr. 0344.

2000/14/EG: Het gegardeerde geluidsvermögensniveau L_WA islagerdan104dB(A).Waarderingsmethode van de conformiteit volgens aanhangsel V.

Leinfelden, 01.09.2005.

Dr. Egbert Schneider

Wijzigingen voorbehouden
