GEBRUIKSAANWIJZING AHS 50-26 BOSCH

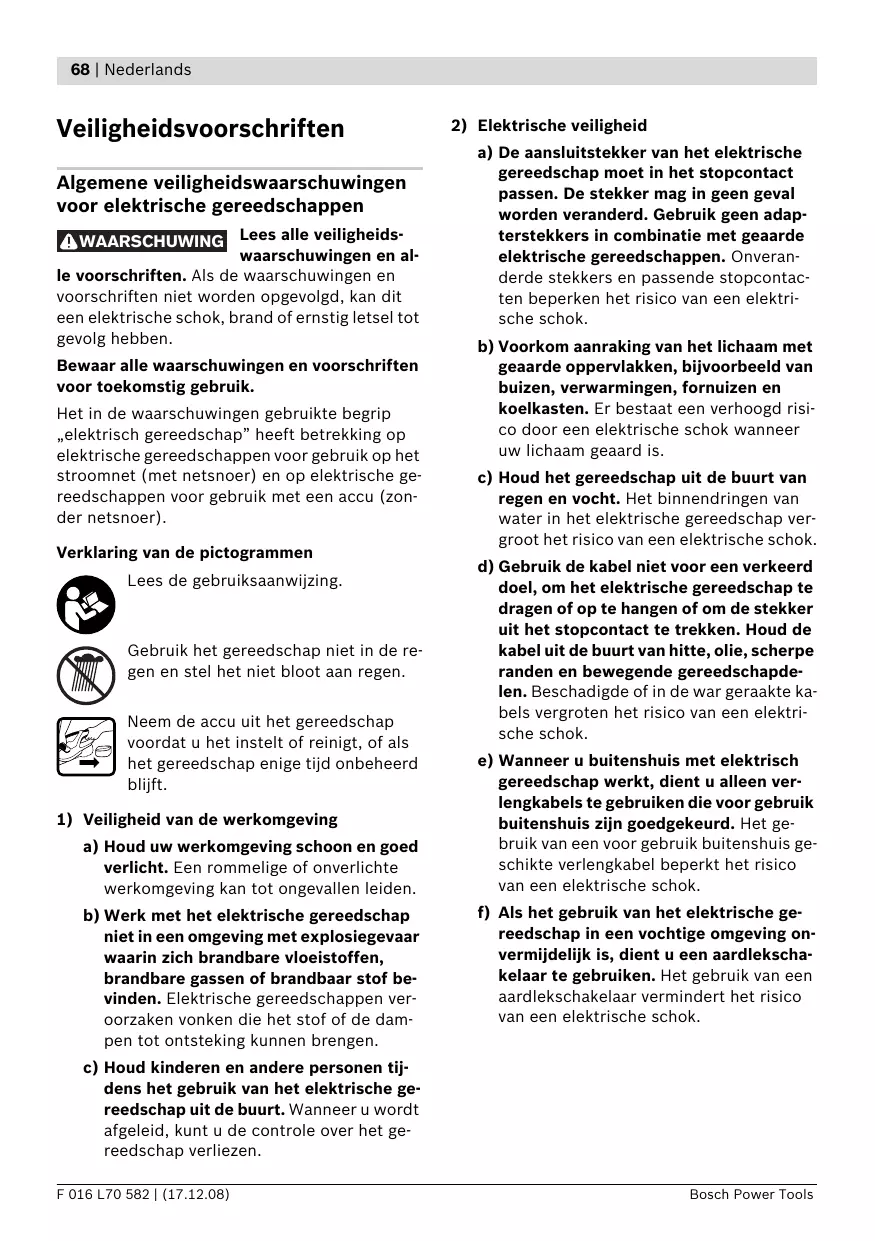

Veiligheidsvoorschriften nl

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). Verklaring van de pictogrammen Lees de gebruiksaanwijzing.

Gebruik het gereedschap niet in de regen en stel het niet bloot aan regen. Neem de accu uit het gereedschap voordat u het instelt of reinigt, of als het gereedschap enige tijd onbeheerd blijft. 1) Veiligheid van de werkomgeving a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

2) Elektrische veiligheid a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. F 016 L70 582 | (17.12.08)

Nederlands | 69 3) Veiligheid van personen a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Bosch Power Tools

g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. 4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

F 016 L70 582 | (17.12.08)

70 | Nederlands f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 5) Gebruik en onderhoud van accugereedschappen a) Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu’s wordt gebruikt. b) Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

Gereedschapspecifieke veiligheidsvoorschriften f Dit gereedschap is er niet voor bestemd om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuigelijke of geestelijke vermogens of gebrekkige ervaring en/of gebrekkige kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of zij van deze persoon instructies ontvangen ten aanzien van het gebruik van het gereedschap. Kinderen moeten onder toezicht staan, om zeker te stellen dat zij niet met het gereedschap spelen. f Houd alle lichaamsdelen uit de buurt van het snijmes. Probeer niet om maaigoed te verwijderen of te maaien materiaal vast te houden terwijl het mes beweegt. Verwijder vastgeklemd maaigoed alleen wanneer het gereedschap uitgeschakeld is. Een moment van onoplettendheid tijdens het gebruik van de heggenschaar kan tot ernstig letsel leiden. f Controleer of alle beschermingsvoorzieningen en grepen bij gebruik van het gereedschap gemonteerd zijn. Probeer nooit een onvolledig gemonteerd gereedschap of een gereedschap met niet-toegestane aanpassingen in gebruik te nemen. f Draag de heggenschaar aan de greep terwijl het mes stilstaat. Breng altijd de veiligheidsafscherming aan voordat u de heggenschaar vervoert of opbergt. Een zorgvuldige omgang met het gereedschap vermindert het verwondingsgevaar door het mes. f Houd de kabel uit de buurt van de plaats waar u knipt. Tijdens de werkzaamheden kan de kabel in de struik verborgen zijn en per ongeluk worden doorgeknipt.

6) Service a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. F 016 L70 582 | (17.12.08)

Functiebeschrijving Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming Het gereedschap is bestemd voor het knippen en snoeien van heggen en struiken in de tuin voor particulier gebruik.

Meegeleverd Neem het gereedschap voorzichtig uit de verpakking. Controleer of de volgende delen compleet zijn: – – – – –

Heggenschaar Mesbescherming Accu Oplaadapparaat Gebruiksaanwijzing

Neem contact op met uw leverancier wanneer er onderdelen ontbreken of beschadigd zijn.

Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het gereedschap op de pagina met afbeeldingen. 1 Mesbalk 2 Handbescherming voor voorste greep 3 Voorste greepbeugel met schakelhendel 4 Inschakelblokkering voor aan/uit-schakelaar 5 Achterste greep met aan-/uitschakelaar 6 Accu 7 Ventilatieopeningen 8 Mesbescherming 9 Oplaadapparaat 10 LED-indicatie 11 Serienummer Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Zaaknummer Onbelast aantal knipbewegingen

Gewicht volgens EPTA-Procedure 01/2003

Zie serienummer 11 (typeplaatje) op de machine

Aantal accu’s Bedrijfsduur per acculading

Li-Ion 2 607 336 039

Nominale spanning Capaciteit Oplaadtijd (bij lege accu)

Toegestaan oplaadtemperatuurbereik

Informatie over geluid en trillingen

Conformiteitsverklaring

Meetwaarden bepaald volgens 2000/14/EG en EN 60745.

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 (accugereedschappen) resp. EN 60335 (accu-oplaadapparaten) volgens de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 98/37/EG (tot 28-12-2009), 2006/42/EG (vanaf 29-12-2009), 2000/14/EG. 2000/14/EG: Gemeten geluidsdrukniveau 88 dB(A). Wegingsmethode van de conformiteit volgens aanhangsel V.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 77 dB(A); gegarandeerd geluidsvermogenniveau lager dan 90 dB(A). Onzekerheid K =3 dB. Draag een gehoorbescherming. De hand/arm-trilling is kenmerkend minder dan 2,5 m/s2.

Technisch dossier bij: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England

18.08.2008, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage Voor uw veiligheid f Let op: Schakel het gereedschap uit en verwijder de accu voordat u instel- of reinigingswerkzaamheden uitvoert. f Nadat de heggenschaar uitgeschakeld is, draaien de messen nog enkele fracties van seconden. f Raak bewegende messen niet aan.

Accu opladen Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op. De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet. Accu verwijderen A Druk op de accuontgrendelingsknop en trek de accu 6 naar achteren uit het gereedschap. Opladen Het opladen begint zodra de stekker van het oplaadapparaat in het stopcontact wordt gestoken en de accu vervolgens in het oplaadapparaat 9 wordt geplaatst.

Plaats de accu 6 zoals in de afbeelding getoond eerst vooraan op het oplaadapparaat (n) en duw vervolgens de accu 6 achteraan omlaag (o). Als u de accu wilt verwijderen, gaat u in omgekeerde volgorde te werk. Door de intelligente oplaadmethode wordt de oplaadtoestand van de accu automatisch herkend en wordt de accu afhankelijk van de accutemperatuur en -spanning met de optimale laadstroom opgeladen. Daardoor wordt de accu ontzien en blijft deze, indien in het oplaadapparaat bewaard, altijd volledig opgeladen. Opmerking: Het opladen is alleen mogelijk als de temperatuur van de accu zich binnen het toegestane oplaadtemperatuurbereik bevindt, zie het gedeelte „Technische gegevens”. Knipperende accuoplaadindicatie 10 Het opladen wordt aangegeven door knipperen van de accuoplaadindicatie 10. Permanent verlichte accuoplaadindicatie 10 De permanent verlichte accuoplaadindicatie 10 geeft aan dat de accu volledig opgeladen is of dat de temperatuur van de accu buiten het toegestane temperatuurbereik ligt en daarom niet kan worden opgeladen. Zodra de temperatuur binnen het toegestane temperatuurbereik ligt, wordt de accu opgeladen. Als de accu niet in het oplaadapparaat is gestoken, geeft de permanent verlichte accuoplaadindicatie 10 aan dat de netstekker in het stopcontact is gestoken en het oplaadapparaat gereed is voor gebruik. Aanwijzingen voor het opladen Bij langdurig opladen of meermaals opladen zonder onderbreking kan het oplaadapparaat warm worden. Dit is echter zonder bezwaar en wijst niet op een technisch defect van het oplaadapparaat. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.

F 016 L70 582 | (17.12.08)

74 | Nederlands De accu is voorzien van een thermische beveiliging (NTC) die opladen alleen in het temperatuurbereik tussen 0 °C en 45 °C toelaat. Daardoor wordt een lange levensduur van de accu bereikt. De lithiumionaccu is met „Electronic Cell Protection (ECP)” tegen te sterk ontladen beschermd. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld: Het snijmes beweegt niet meer. f Druk na het automatisch uitschakelen van het gereedschap niet meer op de aan/uitschakelaar. De accu kan anders beschadigd worden.

tak door te knippen. Deze hoorbare omschakeling van de kniprichting kan maximaal 3 seconden duren. Na het doorknippen werkt de machine normaal verder, of deze stopt bij voortdurende overbelasting de messen automatisch in geopende positie (bijvoorbeeld wanneer een metaaldraad de machine blokkeert). Er kunnen takken tot een dikte van maximaal 15 mm worden geknipt. Beweeg de heggenschaar gelijkmatig langs de kniplijn voorwaarts om de takken naar de messen te voeren. Dankzij de dubbelzijdige mesbalk kunt u in beide richtingen knippen of door pendelbewegingen van de ene naar de andere kant. Knip eerst de zijkanten van de heg en vervolgens de bovenkant.

Gebruik Ingebruikneming Accu plaatsen A Duw de accu zoals weergegeven in het gereedschap. De accu moet merkbaar vastklikken. Inschakelen B n Druk de aan/uit-schakelaar 5 op de achterste greep in en houd deze ingedrukt. o Trek de inschakelblokkering 4 omhoog. p Druk de voorste aan/uit-schakelaar 3 in. Uitschakelen Laat de voorste 3 of achterste 5 aan/uit-schakelaar los.

Tips voor de werkzaamheden

f Let op: Houd de heggenschaar met beide handen vast en op een afstand van uw lichaam. Zorg ervoor dat u stevig staat.

Geadviseerd wordt om met de groeirichting mee van onderen naar boven te knippen om de zijkanten recht te krijgen. Wanneer u van boven naar beneden knipt, bewegen dunne takken naar buiten. Daardoor ontstaan kale plekken of gaten. Span een richtsnoer over de hele lengte van de heg op de vereiste hoogte om als laatste de bovenkant gelijkmatig te knippen. Ter bevordering van een krachtige en gezonde groei van uw heg adviseren wij u het gebruik van de Collecto-verzamelvoorziening voor afgeknipt materiaal (toebehoren) bij het knippen van de bovenkant van de heg. Met dit toebehoren verzamelt u het afgeknipte materiaal gemakkelijk tijdens het knippen en kunt u het in een zak of op een stuk plastic naast de heg werpen, om te voorkomen dat afgeknipt materiaal in de heg valt. Let erop dat u niet in een voorwerp knipt, bijvoorbeeld metaaldraad, omdat dit het mes of de aandrijving kan beschadigen.

f Power-Tech: Dit gereedschap is voorzien van een gepatenteerde functie die als volgt werkt: Als het mes door een dikke tak wordt geblokkeerd, stijgt de belasting van de motor. De intelligente micro-elektronica herkent de overbelastingssituatie en verandert herhaaldelijk de draairichting van de motor om blokkering te voorkomen en de F 016 L70 582 | (17.12.08)

Storingen opsporen De volgende tabel geeft een overzicht van storingsverschijnselen en hoe u problemen kunt oplossen, mocht uw gereedschap eenmaal niet goed werken. Neem contact op met uw servicewerkplaats wanneer u het probleem niet zelf kunt verhelpen. f Let op: Schakel het gereedschap uit en verwijder de accu voordat u op zoek gaat naar de fout. Symptomen

Heggenschaar loopt niet

Accu opladen, zie ook de aanwijzingen voor het opladen

Inschakelblokkering niet goed vergrendeld

zie „Ingebruikneming”

Heggenschaar loopt met onderbrekingen

Interne bekabeling van gereed- Neem contact op met klanschap defect tenservice Aan/uit-schakelaar defect

Neem contact op met klantenservice

Draairichting van de motor wis- zie „Tips voor de werkzaamselt voortdurend en staat na 3 heden” (Power Tech) seconden stil Motor loopt, messen blijven stilstaan

Laat de mesbalk slijpen

Mes heeft kerf of breuk

Laat de mesbalk controleren

Te veel wrijving wegens ontbrekende smering

Besproeien met smeerolie

Accu opladen, zie ook de aanwijzingen voor het opladen

Neem contact op met klantenservice

Neem contact op met klantenservice

Sterke trillingen of geluiden

Knipduur per acculading te gering Te veel wrijving wegens ontbrekende smering

Neem contact op met klantenservice

Besproeien met smeerolie

Mes moet gereinigd worden

Slechte kniptechniek

zie „Tips voor de werkzaamheden”

Accu niet vol opgeladen

Accu opladen, zie ook de aanwijzingen voor het opladen

F 016 L70 582 | (17.12.08)

Accuoplaadindicatie 10 brandt permanent

Accu niet (goed) aangebracht

Plaats de accu correct op het oplaadapparaat

Geen opladen mogelijk

Reinig de accucontacten, bijvoorbeeld door de accu enkele keren te plaatsen en te verwijderen, of vervang de accu indien nodig

De messen bewegen langzaam of de Power-Tech-functie werkt niet

Accuoplaadindicatie 10 brandt niet

Accu opladen, zie ook de aanwijzingen voor het opladen

Accu is buiten het toegestane temperatuurbereik bewaard

Laat de accu op kamertemperatuur komen (binnen het toegestane accutemperatuurbereik van 0 – 45 °C)

Netsnoer van het oplaadappa- Steek de stekker (volledig) in raat is niet (of niet goed) vast- het stopcontact gestoken Stopcontact, netsnoer of oplaadapparaat defect

Onderhoud en service Onderhoud en reiniging f Let op: Verwijder altijd de accu voordat u werkzaamheden aan het gereedschap uitvoert. Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatig uit, zodat u verzekerd bent van een lang en probleemloos gebruik. Controleer het gereedschap regelmatig op zichtbare gebreken zoals een losse bevestiging en versleten of beschadigde onderdelen. Controleer of afschermingen en veiligheidsvoorzieningen niet beschadigd zijn en juist zijn aangebracht. Voer voor het gebruik eventueel noodzakelijke onderhouds- of reparatiewerkzaamheden uit.

F 016 L70 582 | (17.12.08)

Netspanning controleren, oplaadapparaat indien nodig door een erkende klantenservice voor Bosch elektrische gereedschappen laten controleren

Mocht het gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch-tuingereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van de machine.

Na de werkzaamheden. Gereedschap opbergen f Let op: Schakel het gereedschap uit en verwijder de accu. Controleer of de accu verwijderd is voordat u het gereedschap opbergt.

Nederlands | 77 Maak de buitenkant van de heggenschaar grondig schoon met een zachte borstel en een doek. Gebruik geen water en geen oplos- of polijstmiddelen. Verwijder alle verontreinigingen. Reinig in het bijzonder de ventilatieopeningen 7 van de motor. Sproei altijd onderhoudsolie op de mesbalk voordat u het gereedschap opbergt. Bewaar de heggenschaar op een veilige en droge plaats, buiten bereik van kinderen. Plaats er geen andere voorwerpen op.

goederen van toepassing. De voorschriften voor gevaarlijke goederen kunnen echter bij het vervoer van meerdere accu’s relevant zijn. Het kan in dit geval noodzakelijk zijn om bijzondere voorwaarden (bijvoorbeeld bij de verpakking) in acht te nemen. Meer informatie vindt u in een informatieblad in het Engels onder het volgende internetadres: http://purchasing.bosch.com/en/ start/Allgemeines/Download/index.htm.

De accu moet worden bewaard bij een temperatuur tussen 0 °C en 45 °C.

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Klantenservice en advies

Alleen voor landen van de EU:

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com

Accu’s en batterijen: Li-ion: Lees de aanwijzingen in het gedeelte „Vervoer”, pagina 77 en neem deze in acht.

België en Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com

Vervoer De accu is getest volgens UN-handboek ST/SG/AC.10/11/Rev.3 deel III, paragraaf 38.3. De accu heeft een werkzame bescherming tegen inwendige overdruk en kortsluiting en voorzieningen ter voorkoming van breuk door geweld en gevaarlijke terugstroom. De in de accu aanwezige lithiumequivalentiehoeveelheid ligt onder de geldende grenswaarden. Daarom zijn op de accu (als los onderdeel of in het gereedschap ingezet) geen nationale of internationale voorschriften voor gevaarlijke Bosch Power Tools

Gooi accu’s of batterijen niet bij het huisvuil en evenmin in het vuur of het water. Accu’s en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd. Alleen voor landen van de EU: Volgens richtlijn 91/157/EEG moeten defecte of versleten accu’s en batterijen worden gerecycled. Wijzigingen voorbehouden.

F 016 L70 582 | (17.12.08)
