GEBRUIKSAANWIJZING PPC 616 B 11 E BOSCH

Table de cuisson gaz Gaskookplaat

BOSCH

[nl] Gebruiksaanwijzing 10

PPC6...1...

PPC6...2...

PPP6..B8.. PPP6..B9..

PPP6..C8.. PPP6..C9..

PPQ7...1... PPQ8...1..

PPQ7...2... PPQ8...2...

PPS8..B2..

PPS8..C2..

PPP6...1...

PPP6...2..

PPH6...1..

PPH6...2...

PPQ7..B9..

PPQ7..C9..

PPS8..M9..

PPP6..M9..

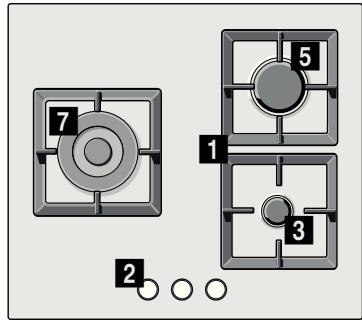

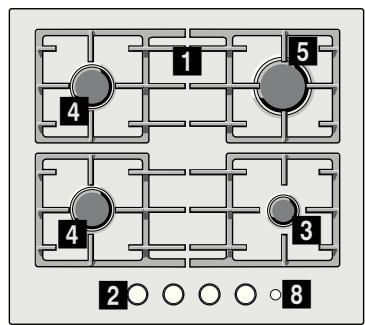

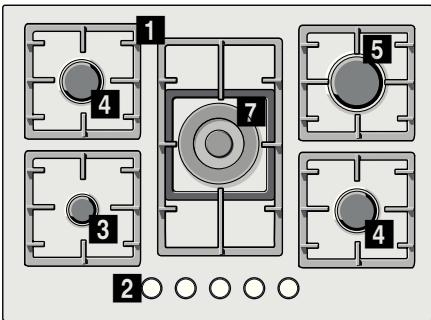

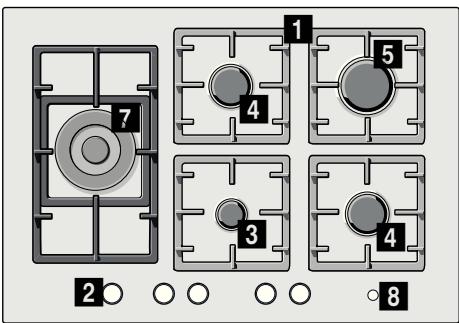

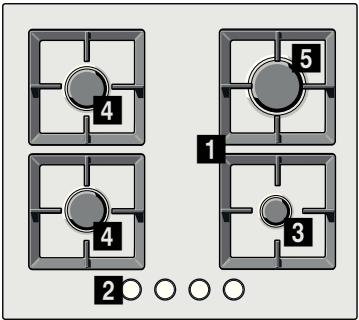

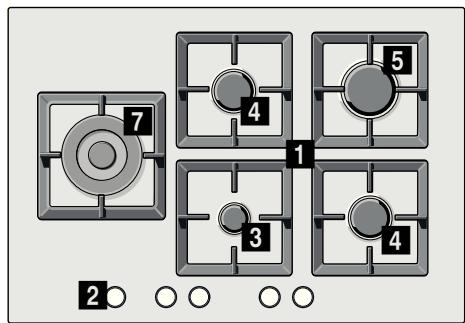

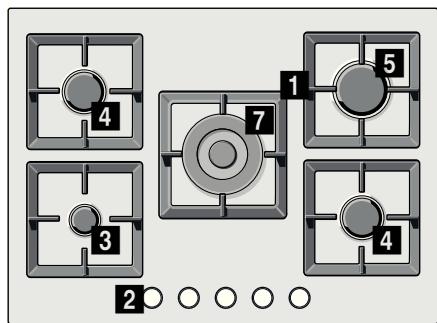

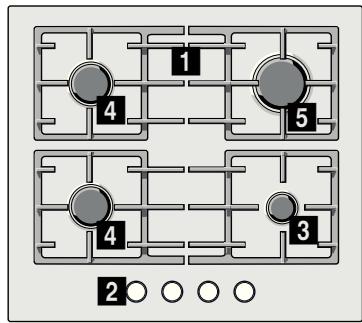

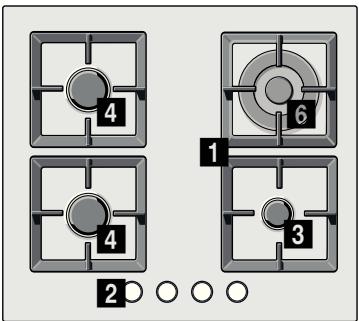

1 Roosters
Knoppen
3 Hulpbrander tot 1 kW
4 Halfsnelbrander tot 1,75 kW

5 Snelbrander tot 3 kW
6 Wokbrander met dubbele vlam tot 3,3 kW

Wokbrander met driedubbele vlam tot 4 kW
8 Main Switch

Veiligheidsaanwijzingen. 10

Uw neue apparatus 12

Toebehoren 12

Gasbranders 12

Veiligheidssystem 13

Eenbranderuitdoven. 13

Vermogensstanden 13

Hoofdschakelaar / Vergrendeling van de kookplaat (Main Switch) 13

Waarschuwingen 13

Tips bij het bereiden. 14

Kookpannen 14

Geschikte pannen 14

Waarschuwingen voor het gebruik. 14

Reiniging en onderhoud 15

Reiniging 15

Onderhoud 15

Afwijkingen verhelpen 15

Garantievoorwaarden 16

Verpakking en gebrukte apparaten 16

Milieuvriendelijk afvoeren 16

Meer informatatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.bosch-home.com en in de online-shop: www.bosch-eshop.com

Veiligheidsaanwijzingen

Lees deze instructies aandachtig. Alleen dan kunt u uw apparaat op een juiste en veilige manier gebruiken. Bewaar de gebruiks- en installmente-instructies en overhandig deze met het apparaat indien het van eigenaar wisselt.

De fabrikant is vrij van elke verantwoordelijkheid, indien de beschikkingen van deze handleiding nicht nageleefd worden.

De afbeeldingen die bij deze aanwijzingen staan afgedrukt zich slechts ter orientatie.

Haal het apparaat Niet uit de beschermende verpakking, tot het moment van de inbouw. Indien u schade waarneemt aan het apparaat, sluit het dan Niet aan. Neem contact op met once Technische Dienst.

Dit apparaat behoort tot klasse 3, volgens de norm EN 30-1-1 voor gasapparaten: apparaat ingebouwd in een meubel.

Zorg, voordat uw(AP) kookplaat geinstalleerd wordt, dat de installmentie uitgevoerd wordt volgens het installmentievoorschrift.

Dit apparaat mag nicht worden geinstalleerd in jachten of caravans.

Dit apparaat mag alleen gebruikt worden in voldoende geventileerde ruimtes.

Dit apparaat is Niet bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Alle werkzaamheden betreffende installmentie, afstelling en aanpassing aan

een ander soort gas要去en wordenuitgevoerd door een bekwaam installer,haar bij alle toepasbare normen enwetgeving en de voorschriften van delokale gas- en

elektriciteitsmaatschappijen要去en worden nageleefd. Er worden met name gelet op de voorschriften met betrekking tot ventilatie.

Dit apparaat is vanuit de fabriek aangepast aan het soort gas dat vermeld staat op het gegevensplaatje. Raadpleeg het installmentievoorschrift indien dat gewijzigd moet worden.Het worden aanbevolen once Technische dienst te bellen voor de aanpassing aan een ander soort gas.

Dit apparaat is enkel ontworpen voor huishoudelijk gebruik. Commercieel of professioneel gebruik hiervan is Niet toegestaan. Gebruik het apparaat enkel om te koken, nooit als verwarming. De garantie is alleen geldig als het apparaat gebruikt worden voor het doel waarvoor het ontworpen is.

Zorg ervoor dat er tijdens het gebruik van het apparaat.altijdtoezicht is.

Gebruik geen deksels of beschermingsbarrières voor kinderen die Niet aanbevolen worden door de fabrikant van de kookplaat. Ze können ongevallenveroorzaken, bv. wegens oververhitting, ontsteking of loskomen van materiaaldeeltjes.

Dit apparaat kan worden gezruikt door kinderen vanaf 8aar en door personen met

beperkte fysieke, sensorische of geestelijkke vermogens of Personen die gebrek aan kennis of ervaring hebben, wanner zij onder toezicht staan of met het oog op een veilig gebruik volledig over de bediening van het apparaat�n geinformeerd en op de hoogte�n van de geometrien die hieruit hunnen voorvloeien.

Kinderen mogen nicht met het apparaat spelen. Kinderen mogen het toestel nicht zonder toezicht schoonmaken of onderhonden.

Deflagratiegevaar!

Ophoping van onverbrand gas in een afgesloten ruimte veroorzaakt deflagratiegevaar. Stel het apparaat nicht bloot aan luchtstromen. De branders zouden+kunnen uitgaan. Lees de aanwijzingen en waarschuwingen omtrent de werkking van gasbranders aandachtig door.

Risico op vergiftigng!

Het gebruik van een gaskookapparaatveroorzaakt warmte, vocht enverbrandingsproducten in de ruimte waar het geinstalleerd is. Zorg voor een goedeventilate in de keuken, met name wanneerkookplaat aan staat: maar de naturuurlijkeventilatieopeningen open of installeer eenvoorziening voor mechanische ventilatie (afzuigkap). Bij intensief en langduriggebruik van het apparaat kan extra ofdoeltreffende ventilatie nodig+zijn:zet eenraam open of verhoog het vermogen van demechanische ventilatie.

Gevaar voor brandwonden!

De kookzones en nabijgelegen zones worden zeer heet. Raak de hete oppervlakken nooit aan. Houd kinderenjonger dan 8aar uit de buurt.

Brandgevaar!

• De kookzones worden zeer heet. Leg nooit ontvlambare voorwerpen op de kookplaat. Bewaar geen voorwerpen op de kookplaat.

Sla geen corrosieve chemische producten, stoom, ontvlambare materialen of Niet-voedingsmiddelen op onder dit huishoudelijk apparaat of in de buurt waarvan.

Oververhit vet of olie vat gemakkelijk vlam. Ga nooit weg terwijl u vet of olie verhit. Indien dit vlam vat, doof het vuur dan nicht met water. Doe een deksel op de pan om het vuur te doven en zet de kookzone UIT.

Risico op verwonding!

Plotselinge temperatuurwisselingen kurenveroorzaken dat het glas breekt. Vermijd luchtstromen en het morsen van koude vloeistof terwijl de kookplaat gebruikt worden.
Pannen die beschadigd zijn, een ongeschikte afmeting hebben, buiten de randen van de kookplaat uitkomen of nicht goed geplaatst� kunnen ernstig letselveroorzaken. Neem de tips en waarschuwingen omtrent pannen in acht.
Sluit bij storing de stroom- en gastoevoer van het apparaat af. Bel voor de reparatie onsite Technische Dienst.
Manipuleer de binnenzijde van het apparaat Niet. Bel indien nodig once Technische Dienst.
- Indien een van de knoppen nicht kan worden gedraaid, forceer deze Niet. Bel onmiddelijk met de Technische Dienst voor reparatie of verrangingaarvan.

Gevaar voor elektrische schokken!

• Gebruik geen stoomreinigers om het apparaat te reinigen.
• Barsten of breuken in het glas brengen gevaar voor elektrocutie met zich mee. Schakel de zekering in de zekeringkastuit. Neem contact op met de technische Dienst

Uw neue apparaat

Op bladzijde 2 staat een algemeen overzicht van uw apparaat en van het vermogen van de branders.

Toebehoren

Onderstaand toebehoren kan worden verkreten bij de Technische Dienst:

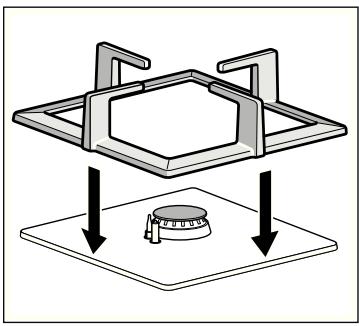

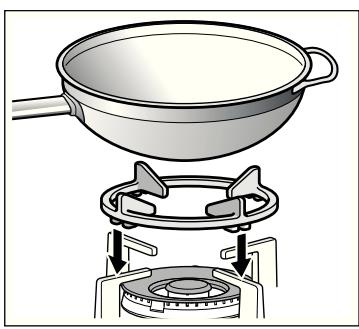

Aanvullend rooster wok

Enkel om te gebruiken voor wokbranders met pannen met holronde bodem.

Het worden aanbevolen het aanvullend rooster wok te gebruiken om de gebruidsduur van het apparaat te verlungen.

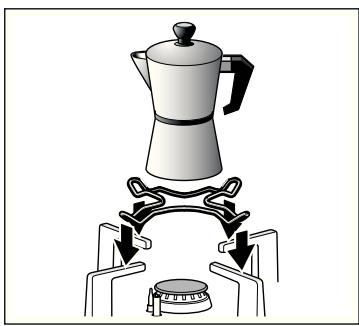

Aanvullend rooster koffiepot

Uitsluitend te gebruiken op de hulpbrander met pannen met een diameter kleiner dan 12 cm.

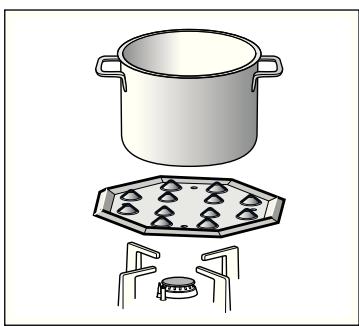

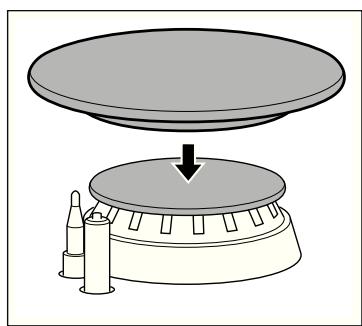

Simmer Plate

Dit toebehoren is ontworpen om het warmteniveau in het minimumvermogen te verla-gen.

Plaats het toebehoren rechtstreeks op het rooster met de conussen maar boven, nooitrechtstreeks op de brander. Plaats de pan op het midden van het toebehoren.

Simmer Cap

Deksel uitsluitend bedoeld om op de minimumstand te koken. Voor het gebruik waar van moet de Simmer Cap deksel op de deksel van de hulpbrander worden geplaatst.

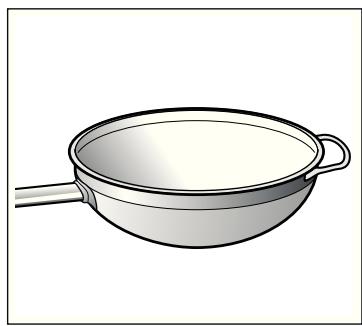

Wokpan

De wokpan verdweit de intense warmte op gelijkmatige wijze, zodate het voedsel sneller en met minder olie kan worden bereid.

Wanner u een wokpan gebruikt, volg de instructies van de fabrikant.

Code

HEZ298126 Aanvullend rooster wok: rooster in gietijzer (3,3 kW)

HEZ298127 Aanvullend rooster wok: rooster in gietijzer (4 kW)

HEZ298110 Aanvullend rooster wok: geëmailleerd staal (3,3-4 kW)

HEZ298114 Aanvullend rooster koffiepot

HEZ298105 Simmer Plate

HEZ298128 Simmer Cap

HEZ298103 Wokpan

De fabrikant neemt geen verantwoordelijkheid op zich wanner deze toebehoren Niet of verkeerd gebruikt worden.

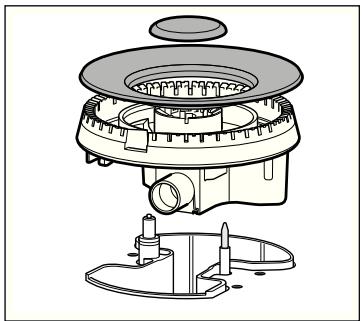

Gasbranders

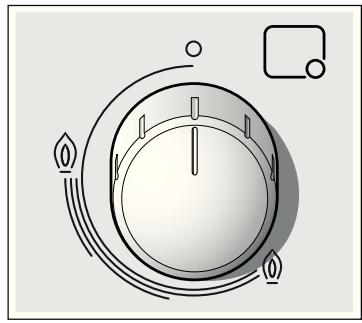

Op elke bedieningsknop staat de brander aangeduid die undeonte controeert.

Voor een correcte werkung van het apparaat is het nooodzakelijk om te controleren of de roosters en alle delen van de branders juist geplaatst�. VerwisseI de deksels van de branders Niet.

1. Druk op de knop van de gekozen brander en draai deze waar links tot de gewenste stand.
2. Breng een aansteker of vlam (aanstekers, lucifers, enz.) bij de brander.

1. Druk op de knop van de gekozen brander en draai deze maar links tot de maximale vermogensstand. Terwijl de knop ingedrukt is, ontstaan vonden in alle branders. De vlam gaat aan.
2. Laat de knop los.
3. Draai de knop in de gewenste stand.

Indien keine nicht ontvlamt, draai de knop in de uitstand en herhaal de stappen. Houd deutschekeer de knop langer ingedrukt (tot 10 seconden).

Deflagratiegevaar!

Indien na het verstrijken van 15 seconden de vlam nicht aangaat, schakel de brander uit en open de deur of het venster van de ruimte. Wacht minstens een minuut voordat u probeert de brander aan te steken.

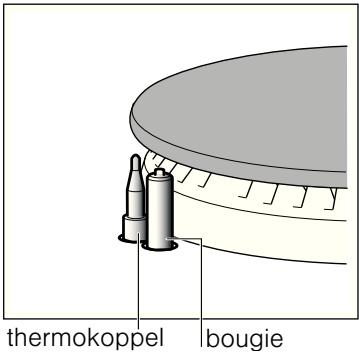

Veiligheidssystem

Afhankelijk van het model, kan uw kookplaat beschikken over een veiligheidssystem (thermokoppel), dat de gasuitlaat verhindert indien de branders per ongeluk uitgaan.

Om te garanderen dat deze voorziening actief zou zijn:

1. Ontsteek de brander op gewone wijze.
2. Laat de knop Niet los, houd deze stevig ingedrukt gedurende 4 seconden nadat de vlam ontstoken is.

Een brander uitdoven

Draai de overeenstemmende knop maar rechts tot stand 0.

Vermogensstanden

Met de progressieve knappen kan het vermogen geregeld worden dat u nodig heeft,ussen de maximum- en de minimumstand.

Stand	○	Knop gesloten
Grote vlam	○	Maximale opening of capacititeit en elektrische vonkontsteking
Kleine vlam	○	Minimale opening of capacititeit

Hoofdschakelaar / Vergrendeling van de kookplaat (Main Switch)

De kookplaat kan voorzien zijn van een hoofdschakelaar, die de algemene gasverdeling aflsuit en alle branders geleiktijdig uitdooft. Deze schakelaar is heel praktisch wanner er kinderen inUISZn, of indien om een bepaalde reden snel alle branders要去en worden uittgedoofd.

Om de kookplaat te vergrendelen:

Druk op de hoofdschakelaar.

Alle branders die ingeschakeld zijn, gaan uit. De kookplaat worden vergrendeld.

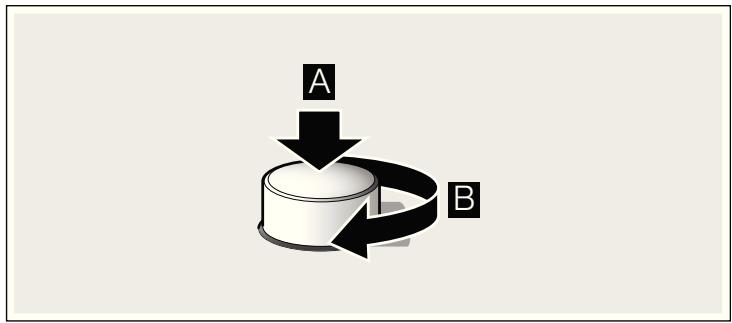

Om de kookplaat te ontgrendelen:

1. Plaats alle knoppen in de uitstand.
2. Druk en draai de hoofdschakelaar rechtsom tot gegen de aanslag.

De algemene gasverdeling worden geopend. U kan de kookplaat normalaagebruiken.

Waarschuwingen

Tijdens de werkking van de brander is het normal dat u een zachte fluittoon hoog.

De eerste keren dat het apparaat gebruikt worden is het normalaal dat er geuren vrijkomen. Dit betekent geen risico noch defecte werkung. Deze verdwijnen na verloop vanijd.

Een vlam met een oranje kleur is normalaal. Dit komt door de aanwezigheid van stof in de omgeving, gemorste vloeistof, enz.

Mocht de vlam van de brander per ongeluk uitgaan, sluit dan de bedieningsknop van de brander en wacht ten minste 1 minuut alvorens hem wee ter proberen aan te steken.

Enkele seconden nadat de brander uitgaat, klinkt er een geluid (plof). Dit is geen afwijking, dit betekent dat de veriligheid gedeactiveerd is.

Houd zo zuiver möglichk. Indien de bougies vuil zich, zal de ontsteking gebrekkig zich. Reinig deze regelmatig met eenkleine Niet-metalen borstel, houd er rekening mee dat de bougies geen harde schokkenogens ondergaan.

Tips bij het bereiden

Brander	Zeer hevig - Hevig	Middelhoog	Laag
Wokbrander	Aan de kook brengen, koken, braden, aanbakken, paella's, Aziatische gerechten (wok)	Opwarmen en warm hou-den: bereid voedsel, kant-en-klaarmaaltijden
Snelbrander	Schnitzel, steak, omelet, gefrituurde gerechten	Rijst, becha-mel, ragout	Stomen: vis, groenten
Halfsnelbrander	Gestoomde aardappelen, verse groenten, maaltijdsoepen, pastagerechten	Opwarmen en warm houden van kant-en klaarmaaltijden en verfiijnde stoofschotels bereiden
Hulpbrander	Koken: stoof-schotels, rijste-pap, karamel	Ontdooien en langzaam koken: peul-vruchteten, fruit, diepvriespro-ducten	Bereiden/smelten:boter, choco-lade, gelatine

Kookpannen

Geschekte pannen

Brander	Minimumdiameter van de pan	Maximumdiameter van de pan
Wokbrander	22 cm	30 cm
Snelbrander	22 cm	26 cm
Halfsnelbrander	14 cm	20 cm
Hulpbrander	12 cm	16 cm

Waarschuwingen voor het gebruik

Onderstaande raadgevingen helpen u energia te besparen en schade vermijden aan de pannen:

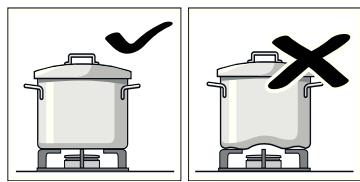

Gebruik pannen met een geschiktte maat voor elke brander.

Gebruik geenkleine paffen opgrote branders.De vlam mag de zijkanten van de pan Niet raken.

Gebruik geen verrormde pannen die onstabel staan op de kookplaat. De pannen zouden+kunnenkantelen.

Gebruik alkijd pannen met een vlakke en dikke bodem.

Kook Niet zonder deksel of met verschoven deksel. Een deel van de energia gaat verloren.

Plaats de pan op het midden van de brander. Zo Niet, dan kan deze omvallen.

Plaats geen große pannen op de branders naast de knappen. Deze{kunnen beschadigd worden wegens te hoge temperatuur.

Plaats de pannen op de roosters, nooit rechtstreeks op de brander.

Controleer voor gebruik of de roosters en de branderdeksels op de juiste wijze zijn geplaatst.

Hanteer de pannen voorzichtig op de kookplaat.

Stoot Niet gegen de kookplaat aan, nochplaats hierop te hoge gewichten.

Gebruik geen twee branders of warmtebronnen voor een pan.

Vermijd het gebruik van grillplaten, kookpotten van aardewerk, enz. gedurende langeijd op het maximumvermogen.

Reiniging en onderhoud

Reiniging

Wanner het apparaat koud is, reinig het met een spons, water en zeep.

Reinig na elk gebruik het oppervlak van de verschillende elementen van de brander, nadat deze is afgekoeld.

Achtergebleven resten (aangekoekt voedsel, vetdruppels, enz.), hoe weinig ook, zetten zich vast op het oppervlak en zijn later moeilijker te verwijdenen. Voor een correcte vlam要去en de openingsen en gleuven schoon�n.

De beweging van sommige pannen kan metaalresten hinterlaten op de roosters.

Reinig de branders en de roosters met zeepsop en wijd erover met een Niet-metalen borstel.

Indien de roosters rubber voetjes hebben, wees voorzichtig bij het reinigen hiervan. De voetjes können losraken en het rooster kan de kookplaat krassen.

Droog de branders en de roosters algid volledig. De aanwezigheid van waterdruppels of vochtige zones bij de aanvang van het koken kan het email beschadigen.

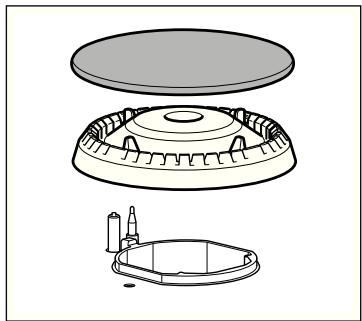

Na het reinigen en drogen van de branders, zorg dat de branderdeksels juist geplaatst zich op de diffusor.

Attentie!

• Gebruik geen stoomreinigers. Dit zou de kookplaat können beschadigen.
• Gebruik nooit schuurmiddelen, staalsponzen, snijdende voorwerpen, messen, enz. om aangekoeke voedselresten van de kookplaat te verwijderen.
• Gebruik geen messen, schrapers of soortgelijk om de verbinding van het glas met de sierstrippen van de branders, metalen profielen te reinigen noch op de panelen van glas of aluminium indien aanwezig.

Onderhoud

Reinig meteen gemorste vloeistof. Zo worden vermeden dat de etensresten zonden kleven en bespaart u onnodige inpanspeningen.

Schuif de pannen nicht over het glas, aangezien er anders krassen können ontstaan. Vermijd ook het vallen van harde of scherpe voorwerpen op het glas. Stoot Niet gegen de randen van de kookplaat.

De zandkorrels (bijvoorbeeld afkomstig van de reiniging van bladgroenten en groenten) krassen het oppervlak van het glas.

Gesmolten suiker of voedsel met een hoog suikergehalte dat gemorst worden,要去 onmiddelijk verwijderd worden van de kookzone met behulp van de glasschraper.

Afwijkingen verhelpen

In sommige gevallen können de waargenomen afwijkingen gemakkelijk verholpen worden. Neem de volgende raadgevingen in acht alvorens de Technische Dienst te bellen:

Afwijking	Mogelijk oorzaak	Oplossing
De algemene elektrische werkung is defect.	Defecte zekering.	Controller in de zekeringkast of de zekering stuk is en verwang.Deze.
	De automaat of een differentieel is gesprongen.	Controller op het schakelbord of de automaat of een differentieel is gesprongen.
De automatische vontkontsteking werkt Niet.	Er kuren voedingsresten of resten van reini-gingsmiddelen:tussen de bougies en de branders zitten.	De ruimte:tussen de bougie en de brander要去 schoon,zijn.
	De branders zijn nat.	Maak de branderdeksels zorgvuldig droog.
	De branderdeksels zijn nicht juist geplaatst.	Controller of de deksels juist geplaatst,zijn.
	Het apparaat is Niet geaard, Niet goed aangeslo-ten of de aardleiding is defect.	Neem contact op met de elektrische installateur.
De vlam van de brander is Niet gelijkmatig.	De delen van de brander zijn Niet juist geplaatst.	Plaats de onderdelen op de juiste wijze op de bij-behorende brander.
	De gleuven van de brander zijn vuil.	Reinig de gleuven van de brander.
De gastroom lijkt Niet nor-maal of er komt geen gasuit.	De gasuitlaat is gesloten met afsluitkranen.	Open de mogelijk afsluitkranen.
	Indien het gasuit een gasfles kommt, kijk dan of deze leeg is.	Vervang de gasfles.
Het ruikt maar gas in dekeuken.	Een kraan is open.	Sluit de kraten.
	De gasfles is Niet goed aangesloten.	Controller of de aansluiting perfect is.
	Mogelijk gaslek.	Draai de gaskraan zicht, ventilier de ruimte enwaarschuw onmiddelijk een installmenttechnicus,voor controle en certificatie van de installment.
		Gebruik het apparaat Niet totdat zeker is gesteld dat er geen gaslek is in de installment of het appa-raat.
De brander.gaat meteenuit als de knop wordt los-gelaten.	De knop is Niet lang genoeg ingedrukt.	Houd de knop, nadat de brander ontvlamt, nog enkele seconden ingedrukt.
	De gleuven van de brander zijn vuil.	Reinig de gleuven van de brander.

Technische Dienst

Indien unsere Technische Dienst aangevraagd worden, dient het productnummer (E-Nr.) en het fabricagenummer (FD) van het apparaat te worden verstrekt. Deze informatatie staat op het gevevensplaatje, op de onderzijde van de kookplaat en op het label van de gebruiksaanwijzing.

De contactgeveens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL 0884244010

B 070222141

Vertrouv op de compétie van de produit. Zo bent u er zeker van dat de reparatie worden uitgevoerd door geschoolde onderhoudstechnici, die beschikken over de originele onderdelen voor uw huishoudelijkke apparaten.

Garantievoorwaarden

Indien het apparaat, gegen once verwachting in, schade vertoont of Niet voldoet aan de voorziene kwaliteitseisen, verzoeken we u om ons dit zo snel möglich te lately weten. Opdat de garantie geldig zou zich, mag het apparaatiet gemanipuleerd noch onderworpen zich aan een ongeschikt gebruik.

De garantievoorwaarden die van toepassing zijn, worden bepaald door de vertegenwoordiging van onsze onderneming in het land waarin de aankoop uitgevoerd is. U kut ge detailleerde informatie aanvragen op onsze verkooppunten. U要去 het aankoopbewijs tonen om gebruik te make n van de garantie.

Recht op wijzigingen voorbehonden.

Verpakking en gebruikte apparaten

Indien op het gevevensplaatje van het apparatus het symbol getoond worden, houd rekening met onderstaande aanwijzingen:

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijke manier af.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

De verpakking van uw apparaat is vervaardigduit materialen die striktoodzakelijk,zijn om een goede beschemming te garanderen tijdens het vervoer. Deze materialen+zijn volledig recyclebaar, op deze wijze worden het milieueffect verminderd. We nodigen uuit om ook bij te dragen tot het behoud van het milieuu, door onderstaande raadgevingen op te volgen:

gooi de verpakking in de waarvoor bestemde container voor recycling,
- maak een afgedankt apparaat onbruikbaar alvorens het weg te doeen. Raadpleeg bij uw lokale overheid het adres van het dichtstbijzijnde inzamelplaats voor recyclebaar materiaal en lever waar uw apparaat in,
spoel gebruekte olie Niet door de goatsteen. Bewaar deze in een gesloten vat en geef deze af in een inzamelpunt of bij het ontbreken hiervan, in een vuilnisbak, (deze komtterecht op een gecontroleerde stortplaats; waarschijnlijk is dit nicht de Beste oplossing, maar we vermijden waterverontreiniging).
