GEBRUIKSAANWIJZING PIM611T16E BOSCH

[nl] Gebruiksaanwijzing en installmentvoorschrift 20

Belangrijke aanwijzingen 23

Gereedmaken van de meubels waarin het apparaat worden gemonteerd, afbeeldingen 1/2/3/4. 23

Installeren van het apparatus, afbeeldingen 5/6. 24

Wijzigen van de vermogensintensiteit voor de aansluiting 13 / 16 / 20 Ampère, afbeeling 7 24

Het apparatus demonteren 24

GEBRUKSAANWIJZING 25

Veiligheidsvoorschriften 25

Oorzaken van schade 26

Bescherming van het milieu 27

Milieuvriendelijk afvoeren 27

Tips om energia te besparen 27

Koken op Inductie 27

Voordelen van het Koken op Inductie 27

Pannen 27

Het apparatusleren kennen 28

Het bedieningspaneel 28

De kookzones 28

Restwarmte-indicator 28

Programmeren van de kookplaat 29

De kookplaat in- en uitschakelen 29

Afstellen van de kookzone 29

Koektabel 29

Kinderslot 31

Het kinderslot activeren en deactiveren 31

Automatisch kinderslot 31

Functie Powerboost 31

Activeren 31

Zo wordt dit gedeactiveerd 31

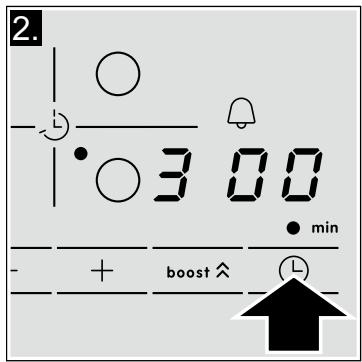

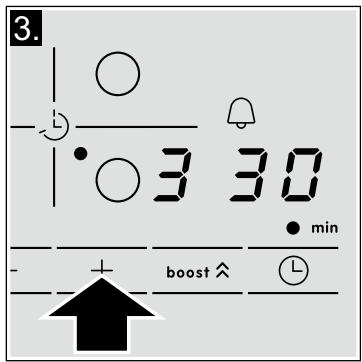

Timerfunctie 31

Een kookzone automatisch uitschakelen 31

De kookwekker 32

Automatische tijdslimiet 32

Basisinstellungen 32

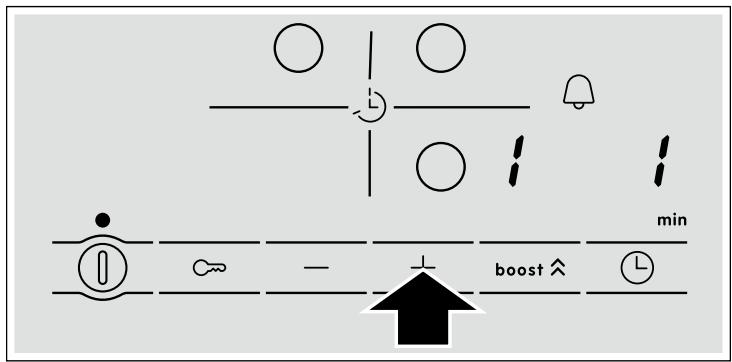

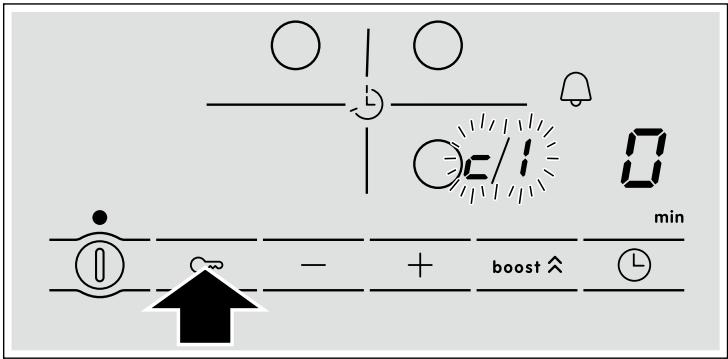

Toegang tot de basisinstellungen 33

Onderhoud en reiniging 34

Kookplaat 34

Omlijsting van de kookplaat 34

Repareren van storingen 34

Normaal geluidijdens de werkking van het apparaat..... 35

Servicedienst 35

Geteste gerechten 36

INSTALLATIEVOORSCHRIFT

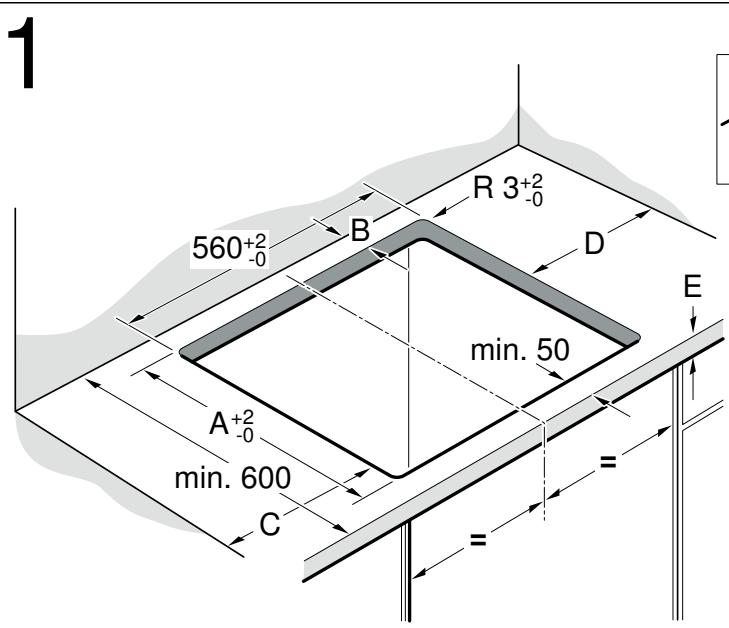

Montage

1

Belangrijke aanwijzingen

Veiligheid: de veiligheid gedurende het gebruik is alleen gegarandeerd indien de montage in technisch opzicht op correcte wijze en in overeenstemming met dit installmentievoorschrift uitgevoerd is. De installerateur is aansprakelijk voor schade veroorzaakt door een ongeschikte montage.

Elektrische aansluiting: deze mag alleen worden uitgevoerd door een bevoegdvakman. Deze worden geregeld door de voorschriften van de elektriciteitsmaatschappij van de zone.

Type aansluiting: het apparaat behoort tot beschermingsklasse I en mag alleen worden gebruikt in combinatie met een aansluiting met aardgeleiding.

De fabrikant is nicht aansprakelijk voor de ongeschikte werkinq en de möglichke schade veroorzaakt door ongeschikte elektrische installaties.

Installatie: het apparaat要去 worden aangesloten op een vaste installmentie waarin middelen voor uitschakeling zich ingebouwd, in overeenstemming met de reglementeringen van de installmentie.

Montage ingebouwd onder het werkblad: inductieplaten
mogen alleen worden geinstalleerd op een lade, ovens met
gedwongen ventilatie van hetzelfde merk of vaatwassers van
hetzelfde merk. Onder de kookplaatogen geen koelkasten,
ovens zonder ventilatie of wasmachines geinstalleerd worden.

Voedingskabel: zorg ervoor dat de voedingskabel nichtbekneld raakt of langs scherpe randen loopt. Indien er een oven onder gemonteerd is,That de kabel dan via de achefterste hoeken van de oven tot de aansluitkast lopen.Hij moet zo geplaatst worden dat er geen hete delen van de kookplaat of de oven geraakt worden.

Werkblad: vlak, horizontally, stabel. Volg de instructies van de fabrikant van het werkblad op.

Garantie: een ongeschikte installment, aansluiting of montage houdt het verlies van de geldigheid van de garantie van het product in.

Aanwijzing: Elke manipulatie in het apparaat, met inbegrip van de verranging van de voedingskabel,要去 worden uitgevoerd door personeel van de Technische Dienst met een specifieke oppleiding.

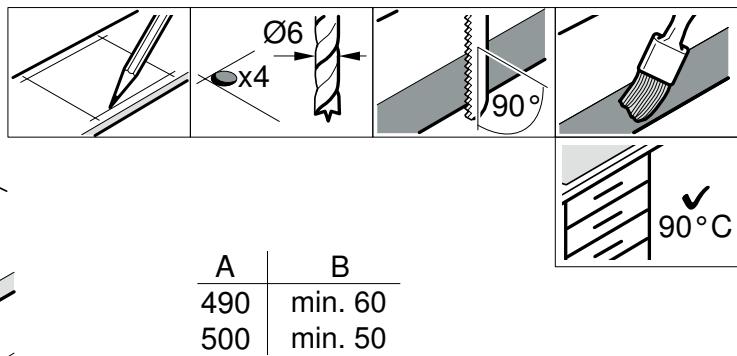

Gereedmaken van de meubels waarin het apparaat worden gemonteerd, afbeeldingen 1/2/3/4

Inbouwmeubelen: ten minste bestand gegen een temperatuur van 90^ .

Vrije ruimte: verwijder de spaanders na de snijwerkzaamheden.

Snijoppervlakken: afdichten met hittebestendig materiaal.

Montage op de lade, afbeelding 2a

Metalen voorwerpen die zich in de lade bevinden kennen hoge temperaturen bereiken, wat te wijten is aan luchtcirculatie afkomstig van de ventilatie van deplaat. Als dit gebeurt is het raadzaam om een tussensteun te gebruiken.

Tussensteun: u kunt een houten paneel gebruiken (afbeelding 3) of een geschikt accessoire aanschaffen bij once technische Dienst. De referentiecode van dit accessoire is 686002.

Werkblad: moet een dikte hebben van ten minste 20 mm.

De afstand:tussen de bovenzijde van de kookplaat en de bovenzijde van de lade moet 65~mm bedragen.

Montage op een oven, afbeelding 2b

Werkblad: moet een dikte hebben van ten minste:

20 mm als het op een compacte oven geinstalleerd worden.
30 mm als het op een nicht-compacte oven geinstalleerd wordt.

Als deplaat op een compacte oven geinstalleelerd is, moet er een afstand van 60 mm worden opengelaten:tussen de bovenzijde van de oven en de bovenzijde van het werkblad.

Montage op de vaatwasmachine, afbeelding 2c

Er要去 een tussenliggend accessoire geinstalleerd worden.
Dit accessoire要去 bij once technische Dienst besteld worden.
De referentiecode van dit accessoire is 686002.

Werkblad:要去en dikte hebben van ten minste 20~mm en maximaal 40~mm .

De afstand:tussen de bovenzijde van de kookplaat en de bovenzijde van de vaatwasmachine moet bedragen:

60 mm als het op een compacte vaatwasmachine geinstalleelerd worden.
- 65 mm als het op een nicht-compacte vaatwasmachine geinstalleerd worden.

Ventilatie, afbeelding 4

In verband met de ventilatie van de kookplaat zijn de volgende puntenoodzakelijk:

• een opening aan de boenzijde van dechterwand van het meubel (afbeelding 4a).
  ■ ruimte tussen de weiterijde van het meubel en de keukenwand (afbeelding 4b).

Installeren van het apparaat, afbeeldingen 5/6

Sluit het apparaat op de stroom aan en controllerer de werkinq.

Spanning, zie gegevensplaatje.
Sluit het alleen aan volgens het aansluitschema (afbeelding 6).

1. Bruin
2. Blauw
3. Geel en groen

Wijzigen van de vermogensintensiteit voor de aansluiting 13 / 16 / 20 Ampère, afbeeding 7

Alvorens de planta voor het eerst in te schakelen,要去 u controleren of de planta op de correcte vermogensintensiteit aangesloten is.

Om de vermogensintensiteit van deplaat te wijzigen,要去 u onderstaande stappen UITvoeren:

1. Schakel de kookplaat in met de hoofdschakelaar. Plaats geen enkele pan op de kookzones.
2. Stelijdens de volgende 60 seconden alle kookzones op de gewenste vermogensstand volgens de vereiste vermogensintensiteit, zie tabel.

Vermogensstand	Vermogensintensiteit in Ampère
1	A 20-
2	A 16-
3	A 13-

1. Schakel de kookzones eén voor eénuit, beginnend bij de kookzone onderaan rechts, linksom.
2. Op de visuele indicator van de kookzones aan de rechterkant worden de geselecteerde vermogensintensiteit getoond.
3. Schakel de kookplaat uit met de hoofdschakelaar.

De geselecteerde vermogensintensiteit werden correct bewaard.

Het apparaat demonteren

Sluit het apparaat af van het verdemailnet.

Neem de kookplaat uit door van beneden af druk uit te oefenen.

Attentie!

Schade aan het apparaat! Probeer het apparaat Niet uit te nemen door hem van bovenaf uit te wippen.

GEBRUIKSAANWIJZING

Meer informatatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.bosch-home.com en in de online-shop: www.bosch-eshop.com

Veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door Berg de gebruiksaanwijzing, het installmentievoorschrift en de apparaatpas goed op voor later gebruik of om ze door te geben aan volgende eigenaren.

Controleer het apparaat na het uitpakken. Indien het apparaat schade heeft opgelopen tijdens het transport, schakel het dan Niet in, maar neem contact op met de technische Dienst en leg de veroorzaakte schade schriftelijk vast. Doet u dat Niet, dan gaat elkrecht op een schadevergoeding verloren.

Dit apparaat moet worden geinstalleerd volgens het meegeleverde installmentevoorschrift.

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Gebruik het uitsluitend voor het bereiden van gerechten en drank. Zorg ervoor dat het apparaat onder toezicht gebruikt worden. Het toestel alleen gebruiken in gesloten ruimtes.

Geen afdekplaten of ongeschikte kinderbeveiligingsroosters gebruiken. Deze kuren ongevallen veroorzaken, bijv. door oververhitting, ontbranding of ontploffend materiaal.

Dit apparaat is Niet bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Dit toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis oferving hebben, wanner zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust+zijn van de risico's die het gebruik van het toestel met zich meebrengt.

Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij zij 8aar of ouder zich en onder toezigucht staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8aaruit de buurt blijven van het toestel of de aansluitkabel.

Heeft u een pacemaker of soortgelijk medisch hulpmiddel geimplanteerd, dant dient u speciale voorzorgsmaatregelen in acht nemen bij het gebruiken of in de buurt komen van inductiekookplaten als die in werkig zijn. Raadpleeg uw arts of de fabrikant van het hulpmiddel, om erzeker van teijken dat het voldoet aan de geldige regelgeving en informeer omprent möglichke incompatibilititeit.

Risico van brand!

Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijkx verstikken.
- De kookzones worden erg heet. Nooit brandbare voorwerpen op de kookplaat leggen. Geen voorwerpen op de kookplaat leggen.
- Het apparaat wordt heet. Nooit brandbare voorwerpen of spuitbussen bewaren in laden direct onder de kookplaat.
- De kookplaat schakelt vanzelf uit en kan nicht meer worden bediend. Hij kan later per ongeluk worden ingeschakeld. Zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.

Risico van verbranding!

• De kookzones en met name een eventeel aanwezige kookplaatomlijsting worden zeer heet. Raak de hareoppervlakken nooit aan. Zorg ervoor dat er geen kinderen in de buurt zich.

• De kookzone warmth op, maar de individatie fonctioneert nicht Zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.
  Voorwerpen van metaal worden zeer nsel heet op de kookplaat. Leg nooit voorwerpen van metaal, zoals messen, vorken, lepels of deksels, op de kookplaat.
  Schakel de kookplaat na elk gebruik alkijduit met de hoofdschakelaar. Wacht nicht totde kookplaat automatisch uitschakeltdoordat er geen pan op staat.

Kans op een elektrische schok!

• Ondeskundige reparations zijn gevaarlijk. Reparations en de verranging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici dieijken geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.
  Binnendringend vocht kan een schokverozaken. Geen hagedrukreiniger of stoomreiniger gebruiken.
• Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker UIT het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.
• Scheuren of barsten in het glaskeramiek hunnen schokken veroorzaken. Zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.

Gevaar voor beschadiging!

Dezeplaat is uitgerust met een ventilator, die zich aan de onderzijde bevindt. Indien er zich onder de kookplaat een lade bevindt,ogensaar geenkleine of papieren voorwerpen in worden bewaard. Als deze namelijk worden geabsorbeerd konnen ze de ventilator beschadigen of de koeling verslechteren.

Tussen de inhoud van de lade en de inlaat van de ventilator要去 een afstand van ten minste 2 cm worden aangehouden.

Risico van letsel!

Bij de bereiding au-bain-marie können de kookplaat en kookvorm barsten door oververhitting. De au-bain-marie kookvorm mag Niet in direct contact komen met de bodem van de pan die met water is gezuld. Gebruik alleen hittebestendige vormen.
Wanner er vloeistof zit:tussen de bodem van de pan en de kookzone kunnen kookpannen plotseling in de hoogte springen. Zorg ervoor dat de kookzone en de bodem van de pan altijd droog zich.

Oorzaken van schade

Attentie!

■ Ruwe bodems van pannen+kennen op de kookplaatveroorzaken.
- Plaat nooit lege plannen op de kookzones. Dit kan schadeveroorzaken.
- Plaats geen hete pannen op het bedieningspaneel, de indicatorzones of op de omlijsting van de kookplaat. Dit kan schade veroorzaken.
■ Als er harde of scherpe voorwerpen op de kookplaat vallen, kan dit de plaat beschadigen.
Aluminiumfolie en plastic bakken smelten als ze op een hete kookzone gelegd worden. Het gebruik van beschermplaten op de kookplaat worden afgeraden.

Algemeen overzicht

In de onderstaande tabel vindt u de meest voorkomende vormen van schade:

Schade	Oorzaak	Maatregel
Vlekken	Gemorst voedsel	Verwijder gemorst voedsel onmiddelijk met een glasschraper.
	Ongeschikte reinigingsproducten	Gebruik reinigingsproducten die geschikt+zijn voor kookplaten.
Krassen	Zout, suiker en zand	Gebruik de kookplaat Niet als werkoppervlak of steun.
	Ruwe bodems van pannen können krassen op de vitroceramischeplaat veroorzaken	Controleer de pannen.
Verkleuringen	Ongeschikte reinigingsproducten	Gebruik reinigingsproducten die geschikt+zijn voor kookplaten.
	Aanraking van de pannen	Til kookpannen en koekenpannen op om ze te verplaatsen.
Afbladderingen	Suiker, levensmiddelen met een hoog suikerge-halte	Verwijder gemorst voedsel onmiddelijk met een glasschraper.

Bescherming van het milieu

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijke manier af.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Tips om energie te besparen

• Gebruik altijd het deksel dat overeenstemt met elke kookpan. Wanner zonder deksel gekookt worden, is aanzienlijk更是nergie nodig. Gebruik een glasdeksel om een goede zichtaarheid te hebben zonder dat u het deksel van de pan hoeft te nemen.

• Gebruik pannen met een vlakke bodem. Bij een nicht vlakke bodem wordenmeer energie verbruikt.

• De diameter van de bodem van de pan moet overeenkomen met de afmeting van de kookzone. Opgelet: pannenfabrikanten duiden gewoonlijk de bovenste diameter van de pan aan, die meestal groter is dan de diameter van de bodem van de pan.
• Gebruik eenkleine pan voorkleine hoeveelheden. Een groete, weinig gevulde pan vereist veel energie.
• Gebruik weinig water voor het koken. Op deze wijze worden energie bespaard en blijven alle vitaminen en mineralen van de groenten behouden.
  ■ Selecteer de laagste vermogensstand die het kookpunt behoudt. Met een te hoge stand worden energie verspild.

Koken op Inductie

Voordelen van het Koken op Inductie

Koken op Inductie betekent een radicale verandering van de traditionele wijze van verwarmen, aangezien de warmterechtstreeks in de pan worden gegeneerd. Daarom biedt het een,aantal voordelen:

Tijdbesparing bij het koken en frituren; doordat de panrechtstreeks worden verwarmd.
Dit werkt energiebesparend.
Eenvoudiger in onderhoud en reiniging. Overgelopen voedingswaren verbranden minder snel.
Warmte- en veiligheidscontrole; de planta levert energia of stopt de energiaevoer onmiddelijk als op de controleknop wordt gedrukt. De inductiekookzone levert geen warmte meer af als de pan worden weggenomen, ook al worden het apparaat voor die tijd Niet uitgeschakeld.

Pannen

Uitsluitend geschikt voor inductiekoken zijn ferromagnetische pannen zoals van:

geemailerdaal
gietijzer
speciale paffen voor inductie van roestvrij staal.

Kijk, om te weten of de pannen geschikt zich, of de bodem van de pan worden aangetrokken door een magneet.

Er bestaat een ander soort pannen special voor inductie, met een Niet geheel ferromagnetische bodem.

Bij het gebruik van grote pannen met een ferromagnetische zone met een Kleinere diameter, worden enkel de ferromagnetische zone verwarmd, zDat de warmte nicht homogene kan worden verd南非.

Pannen met aluminium kookzones in de bodem verkleinen de ferromagnetische zone, zodat het geleverde vermogen lager kan zich en er problemen konnen ontstaan bij de detectie van de pan en het kan zichs�at deze Niet worden gedetecteerd.

Om goede kookresultaten te verkrijgen, is het raadzaam dat de diameter van de ferromagnetische zone van de pan is afgestemd op de maat van de kookzone. Als de pan op een kookzone Niet worden gedetecteerd, probeer hem dan op de zone met een iota's Kleinere diameter.

Niet geschikte pannen

Gebruik nooit straalplaten of pannen van:

dun normala staal
glas
aardewerk
■ koper
aluminium

Kenmerken van de bodem van de pan

De kenmerken van de bodem van de pannen+kunnen invloed hebben op de homogeniteit van het kookresultaat. Pannen die gemaakt zichn van materialen die warmte verspreiden, zoals "sandwich" pannen van roestvrij staal, verdelen de warmte op gelijkmatige wijze, waardoorijd en energia worden bespaard.

Geen pan of ongeschikte afmeting

Als er geen pan op de geselecteerde kookzone worden geplaatst of als deze Niet van het geschikte materiaal is of geen geschikte afmeting heeft, knippert de kookstand op de indicator van de kookzone. Plaats een geschikte pan, zodat het knipperen stoot. Als er meer dan 90 seconden worden gewacht gaat de kookzone automatisch UIT.

Lege pannen of pannen met een dunne bodem

Verwarm geen lege pannen en gebruik geen pannen met dunne bodem. De kookplaat is uitergerust met een intern veiligheidssystem, maar een lege pan kan zo snel heet

worden dat de functie "automatisch uitschakelen" geenijd heeft om te reageren, waardoor de temperatuur erg kan oplopen. De bodem van de pan kan smelten en het glas van de kookplaat beschadigen. Raak in dat geval de pan Niet aan en schakel de kookzone UIT. Als het apparaat na het afkoelen nicht werkkt, neem dan contact op met de technische Dienst.

Pandetectie

ledere kookzone haeft een minimumlimiet voor pandetectie, die afhankelijk is van het materiaal van de pan die wordt gebruikt. Daardoor mag alleen de kookzone worden gebruikt die het meest geschikt is voor de pan.

Het apparaat leren kennen

Op pagina 2 vindt u informatatie over afmetingen en vermogens van de kookzones

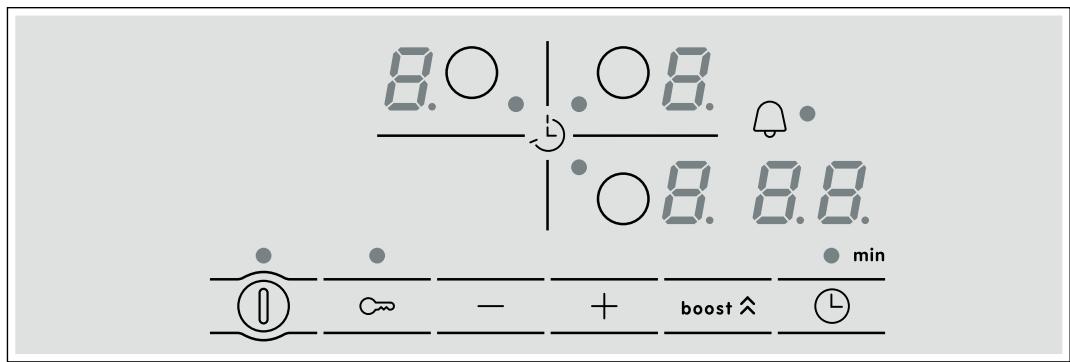

Het bedieningspaneel

Bedieningsvlakken
0	Hoofdschakelaar
○	De kookzone selecteren
-/+	Instellingen selecteren
boost^	Functie Powerboost
∅	Timerfunctie
≈	Kinderslot

Indicatoren
0	Operationaliteit
1-9	Vermogensstunden
6	Functie Powerboost
H/h	Restwärme
00	Timerfunctie

Bedieningsvlakken

Bij het aanraken van een symbol worden de overeenkomstige functie geactiveerd.

Aanwijzing: Zorg ervoor dat de bedieningsvlakken alsijd droog zich. Vocht heeft een negatieve invloed op de werking.

De kookzones

Kookzone

Enkelvoudige kookzone

Gebruik een pan met de geschikte maat.

Gebruik enkel pannen die geschikt zijn om te koken op inductie, zi hoofdstuk "Geschekte pannen".

Restwarmte-indicator

De kookplaat beschikt over een restwarmte-indicator in elke kookzone, die aanduidt welke nog warm zijn. Raak kookzones met die individatie nicht aan.

Ook als deplaatuitgeschakeld is,blijft de indicator ±bh of H, branden zolang de kookzone warm is.

Als de pan van de planta genomen worden voordat de kookzoneuitgeschakeld is, verschijnen afwisselede indicator h o H en de geselecteerde vermogensstand.

Programmeren van de kookplaat

In dit hoofdstuk worden uitgelegd hoe een kookzone kan worden afgesteld. In de tabel staan de kookstanden en de bereidingsstijden voor verschillende gerechten vermeld.

De kookplaat in- en uitschakelen

De kookplaat worden in- en uitgeschakeld met de hoofdschakelaar.

Inschakelen: Druk op het symbol ① . Er klinkt een akoestisch signaal. De indicator die zich naast de hoofdschakelaar bevindt en de indicatoren van de kookzones gaan branden. De kookplaat is maar om te werkken.

Uitschakelen: druk op het symbool ① totdat de indicatoren doven. Alle kookzones zijn uitgeschakeld. De restwarmte-indicator blijft branden tot de kookzones voldoende afgekoeld zich.

Aanwijzingen

• De kookplaat worden automatisch uitgeschakeld zodia alle kookzoneseer dan 20 seconden uitgeschakeld zich.
• De geselecteerde instellenen blijven opgeslagen gedurende de eerste 4 seconden na het uitschakelen van deplaat. Indien de kookplaat opnieuw worden ingeschakeld binnen deze tijdsperiode, dan worden de vorige instelleningen toegepast.

Afstellen van de kookzone

Selecteer de gewenste vermogensstand met de symbolen + en -.

Vermogensstand 1 = minimumvermogen.

Vermogensstand 9 = maximumvermogen.

Elke vermogensstand is voorzien van een tussenliggende instelling. Deze worden aangegeven met een punt.

Selecteer de kookzone en de vermogensstand

De kookplaat要去 ingeschakeld zich.

1. Selecteer de kookzone met het symbol

2. Druk binnen de volgende 10 seconden op het symbol + of -. De basisinstalling worden getoond:

Symbool + vermogensstand 9

Symbool - vermogensstand 4

De vermogensstand is afgesteld.

De vermogensstand wijzigen

Selecteer de kookzone en druk op het symbol + of - tot de gewenste vermogensstand verschijnt.

De kookzone uitschakelen

Selecteer de kookzone en druk verwolgens op het symbol + of - tot 0-verschijnt.

De kookzone worden uitgeschakeld en de restwärme-indicator verschijnt.

Aanwijzingen

■ Als er geen pan op de inductiekookzone worden geplaatst, gaat de geselecteerde vermogensstand knipperen. Na eenijdje worden de kookzone uitgeschakeld.
■ Als er een pan op de kookzone staat voordat de planta worden ingeschakeld, zal deutsche worden gedetecteerd binnen 20 seconden na het indrukken van de hoofdschakelaar en zar de kookzone automatisch worden geselecteerd. Selecteer, zodra deze is gedetecteerd, de vermogensstand binnen 20 seconden, anders worden de kookzone uitgeschakeld.

Ook al worden er meertere paffen geplaatst, bij het inschakelen van de kookplaat worden er maar een gedetecteerd.

Kooktabel

In onderstaande tabel worden enkele voorbeelden gegeven. Gebruik de vermogensstand 9 als u begint te koken.

Bij het verhitten van purees, crèmes en dikke sauzen dient u af en toe te roeren.

	Vermogensstand
Smelten
Chocolade, chocoladecouverture	1-1.
Boter, honing, gelatine	1-2
Verhitten en warmhouden
Maaltijdsoep (bv. linzen)	1-2
Melk**	1.-2.
Worstjes opgewärmd in water**	3-4

• Koken zonder deksel
  Zonder deksel
  *Geregeld omdraaien

	Vermogensstand
Ontdooien en verhitten
Diepvriesspinazie	3-4
Diepvriesgoulash	3-4
Op een zacht vuurtje gaarstoven, op een zacht vuurtje koken
Aardappelballetjes*	4.-5.
Vis*	4-5
Witte sauzen, bv. bechamel	1-2
Geklopte sauzen, bv. bearnisesaus, Hollandse saus	3-4
Koken, stomen, smoren
Rijst (met twee keer zoveel water)	2-3
Rijstpap	1.-2.
Frites	4-5
Pasta*	6-7
Eenpansgerecht, soep	3.-4.
Groenten	2.-3.
Diepvriesgroenten	3.-4.
Koken met de snelkookpan	4.-5.
Sudderen
Rollade	4-5
Stoofschotel	4-5
Goulash	3.-4.
Braden / Frituren met een beetje olié**
Filets, koteletten (al dan nicht gepaneerd)	6-7
Biefstuk (3 cm dik)	7-8
Borst (2 cm dik)***	5-6
Hamburgers, gehaktballetjes (3 cm dik)***	4.-5.
Vis en visfilet, ongepaneerd	5-6
Vis en visfilet, gepaneerd	6-7
Garnalen en steurgarnalen	7-8
Diepvriesgerechten, bv. gesauteerd	6-7
Pannenkoeken	6-7
Omelet	3.-4.
Frituren** (150-200g per portie in 1-2 l olie)
Diepvriesproducten, bv. frieten,kipnuggets	8-9
Diepvieskrokreten	7-8
Vlees, bv., stukjeskip	6-7
Vis, groenten of paddestoelen, gepaneerd of in bierdeeg, bv. championons	6-7
Banket, bv. beignets, fruit in bierdeeg	4-5

• Koken zonder deksel
  Zonder deksel
  *Geregeld omdraien

Kinderslot

De kookplaat kan beveiligd worden gegen ongewilde inschakeling, om te voorkomen dat kinderen de kookzones können inschakelen.

Het kinderslot activeren en deactiveren

De kookplaat要去uitgeschakeld+zijn.

Activeren: houd het symbol gedurende circa 4 seconden ingedrukt. De indicator naast het symbol staat branden gedurende 10 seconden. De kookplaat is geblokkeerd.

Deactiveren: houd het symbol ≈ gedurende circa 4 seconden ingedrukt. De blokkering is gedexeerd.

Automatisch kinderslot

Met denen functie worden het kinderslot als tijd automatisch ingeschakeld als de kookplaat worden uitgeschakeld.

Activeren en deactiveren

In hoofdstuk Basisinstellingen vindt u informatatie over het inschaken van het automatische kinderslot.

Functie Powerboost

Met de functie Powerboost kan het voedsel sneller worden verwarmd dan wanner de vermogensstand 3 worden gezruikt.

Alle kookzones zijn voorzien van deze functie.

Activeren

De kookplaat要去 ingeschakeld zijn, maar er mag geen kookzone in werkungijken.

1. Selecteer een kookzone.
2. Druk op het symbol boostA.

De indicator 品 gaat branden

De functie is nu geactiveerd.

Aanwijzing: Indien een kookzone ingeschakeld worden wanner de functie Powerboost in werkung is, knipperen op de visuèle indicator van de kookzone en 3; cervolgens worden de vermogensstand 3 afgesteld. De functie Powerboost worden gedeactiveerd.

Zo worden dit gedeactiveerd

1. Selecteer een kookzone.
   2.Druk op het symbol boost.

De indicator wird nicht meer in beeld gebracht en de kookzone keertteringugaar de vermogensstand 9.

De functie is gedeactiveerd.

Aanwijzing: Onder bepaalde omstandigheden kan de Powerboost functie automatisch uitgeschakeld worden om de elektronische onderdelen aan de binnenzijde van deplaat te beschermen.

Timerfunctie

Deze functie kan op twee verschillende manieren gebrukt worden:

om een kookzone automatisch uit te schakelen.
als kookwekker.

Een kookzone automatisch uitschakelen

De zone gaat automatisch uit na het verstreijken van de geselecteerdijd.

Programmeren van de kooktijd.

De kookplaat要去ingschakeld zijn:

1. Selecteer de kookzone en de gewenste vermogensstand.

2. Druk op het symbool . De indicator van de kookzone gaat branden. Op de visuele indicator van de timerfunctie verschijnt .

3. Druk op het symbol + of -. De basisinstelling worden getoond:

Symbool ^+ : 30 minuten.

Symbool-:10minute.

1. Druk op het symbol + of - tot de gewenste kooktijd verschijnt.

Na enkele seconden begint de kooktijd te lopen.

Aanwijzing: Het is möglichk omdezelfde kooktijd voor alle zones automatisch te programmeren. De geprogrammeerde tijd za onafhankelijk verstreijken voor ieder van de kookzones. In het hoofdstuk Basisinstellingen vindt u informatie over de automatische programmering van de kooktijd.

De tijd wijzigen of annuleren

Selecteer de kookzone. Druk op het symbol en wijzig de kookitijd met de symbolen + of -, of stel af op 00.

Na het verstreijken van dearend

De kookzone worden uitgeschakeld. Er klinkt een geluidssignaal en op de visuele indicator van de timerfunctie verschijnt 品 gedurende 10 seconden. De indicator van de kookzone gaat branden. Druk op het symbol , de indicators gaan uit en het akoestisch signaal stocht.

Aanwijzingen

• Indien een kookitijd in verschillende zones geprogrammeerd is, worden op de visuele indicator van de timerfunctie algijd de kookitijd van de geselecteerde zone getoond.
  De kooktijd kan worden ingesteld tot 99 minutes.

De kookwekker

Met de kookwekker kan eenijd geprogrammeerd worden tot 99 minutes. Deze is Niet afhankelijk van andere instellenen. Deze functie schakelt de kookzone Niet automatisch UIT.

Zo worden dit geprogrammeerd

1. De kookwekker kan op twee verschillende manieren worden geselecteerd:

■ Als de kookzone geselecteerd is: druk 2 keer op het symbool 念

■ Als de kookzone nicht geseleed is: druk op het symbolism 业

De indicator●naast symbol 念 Licht op.Op de visuelle indicator van de timerfunctie verschijnt 00.

1. Druk op het symbol + of -. De basisinstelling worden getoond.
   Symbool +: 10 minutes.
   Symbool -: 05 minutes.
2. Stel de gewenste kooktijd in met de symbolen + of -

Na enkele seconden begint deijd te lopen.

De tijd wijzigen of annuleren

Druk meerdere keren op het symbol 日 tot de indicator naast het symbol 日 gaat branden. Wijzig deijd of stel hem af op met de symbolen ^+ of-.

Na het verstreijken van dearend

Er klinkt een waarschuwingssignaal. Op de visuele indicator van de timerfunctie verschijnt 日 . Na10 seconden doven de indicators.

Druk op het symbol , de indicators gaan uit en het akoestische signal stocht.

Automatische tijdslimiet

Indien de kookzone gedurende langeijd in werkung is en er geen enkele wijziging in de instelling worden aangebracht, dan worden de automatische tijdslimiet geactiveerd.

De kookzone worden nicht meer verhit. Op de visuele indicator van de kookzone knipperen afwisselend F, B en de restwarmte-indicator h / H .

De indicator gaat uit als er op een willekeurig symbol worden gedrukt. Nu kan de kookzone opnieuw worden ingesteld.

Wanner de automatische limiet is geactiveerd, worden deze geregeld afhankelijk van de geselecteerde vermogensstand (van 1 tot 10uur).

Basisinstallingen

Het apparaat beschikt over diverse basisinstellingen. Deze instellingen können worden aangepast aan de behoeften van de gebruiker.

Indicator	Functie
c1	Automatisch kinderslot
	Gedeactiveerd.*
	Geactiveerd.
c2	Akoestische signalen
	Bevestigingssignaal en foutsignaal geactiveerd.
	Alleen foutsignaal geactiveerd.
	Alleen bevestigingssignaal geactiveerd.
	Alle signalen geactiveerd.*
c5	Automatische programmering van de kooktijd.
	Uitgeschakeld.*
	Tijd van de automatische uitschakeling.

Fabrieksinstelling
*Het maximumvermögen van deplaat is afhankelijk van de configuratie van de vermogensintensiteit die voor de installment is ingesteld. Om deze maximumwaarde Niet te overschrijden, beschikt deplaat over een aantal componenten die het vermogen automatisch beheren en dit verdelen over de ingeschakelde kookzones, afhankelijk van de behoeften.

Indicator	Functie
c6	Duur van het geluidssignaal van de timerfunctie
	10 seconden*.
	30 seconden.
	1 minuut.
c7	Functie Power-Management
	Gedeactiveerd.*
	= 1000 W minimumvermogen.
	= 1500 W
	2 = 2000 W
	...
	of 9. = maximumvermogen van de plaat.**
c9	Selectietijd van de kookzone
	Onbeperkt: de LAST geprogrammeerde kookzone blijf geselecteerd.*
	Beperkt: de kookzone blijt slechts 10 seconden lang geselecteerd.
c0	Terug�de standaardinstellungen
	Persoonlijke instellungen.*
	Terug�de fabrieksinstellungen.

Fabrieksinstelling
*Het maximumvermögen van deplaat is afhankelijk van de configuratie van de vermogensintensiteit die voor de installment is ingesteld. Om deze maximumwaarde Niet te overschrijden, beschikt deplaat over een aanlal componenten die het vermogen automatisch beheren en dit verdelen over de ingeschakelde kookzones, afhankelijk van de behoeften.

Toegang tot de basisinstellungen

De kookplaat要去uitgeschakeld+zijn.

1. Schakel de kookplaat in.
2. Druk binnen de volgende 10 seconden op het symbol 心 en houd het gedurende ca. 4 seconden ingedrukt.

Op de visuele indicators lichten aufwisselend en op en als vooraf bepaalde instelling.

1. Druk meerdere keren op het symbol tot de indicator van de gewenste functie verschijnt.

2. Selecteer verwolgens de gewenste instelling met de symbolen + en -.

1. Druk het symbol nogmaals gedurende ca. 4 seconden in.

De instellungen zijn op de juiste wijze bewaar

Afsluiten

Om de instellingen af te sluiten, de kookplaat met de hoofdschakelaar uitschakelen.

Onderhoud en reiniging

De raadgevingen en waarschuwingen in dit hoofdstuk zijn bedoeld voor het optimaal schoonmaken en onderhonden van de kookplaat.

Kookplaat

Reiniging

Maak de kookplaat na ieder gebruik schoon. Op die manier voorkomt u dat aangekoeekte resten verbranden. Maak de kookplaat pas schoon als hij voldoende is afgekoeld.

Gebruik alleen reinigingsproducten die geschikt zijn voor kookplaten. Volg de aanwijzingen op de verpakking van het product op.

Gebruik nooit:

Onverdund afwasmiddel
Afwasmiddel voor vaatwasmachines
Schurende middelen
Corrosieve producten zoals ovensprays of vlekkenverwijderaars
Schuursponzen
Hogedrukreinigers of stoommachines

De Beste manier om hardnekig vuil te verwijderen is om een glasschraper te gebruiken. Neem de aanwijzingen van de fabrikant in acht.

Glasschrapers zich verwrijkijgbaar via de Technische Dienst of in onze online winkel.

Omlijsting van de kookplaat

Om schade aan de omlijsting van de kookplaat te vermiijden, moeten de volgende aanwijzingen worden opgevolgd:

Gebruik alleen warm water met een beetje zeep
- Gebruik nooit scherpe of bijtende producten
Gebruik de glasschaper nicht

Repareren van storingen

Storingen zijn gewoonlijk toe te schrijven aankleine details. Neem de volgende raadgevingen en waarschuwingen in acht alvorens contact op te nemen met de Technische Dienst.

Indicator	Storing	Maatregel
geen	De stroom is uitgevallen.	Controler met andere elektrische apparaten of de stroom is uitgevallen.
	Het apparaat is nicht aangesloten volgens het aansluitschema.	Controler of het apparaat is aangesloten volgens het aansluitschema.
	Storing in het elektronische systeme.	Als de storing na de voorgaande controles Niet is opgelost, neem dan contact op met de Technische Dienst.
De indicators knipperen	Het bedieningspaneel is vochtig of er ligt iets op.	Droog de zone van het bedieningspaneel of neem het voorwerp weg.
De indicator - knippert op de indicatoren van de kookzones	Er heeft zich een fout voorgedaan in het elektronische systeme.	Bedek het bedieningsvlak kort met de hand om de sto-ring te bevestigen.
Er + nummer / d + num- mer / e + nummer	Storing in het elektronische systeme.	Sluit de kookplaat af van het verdemailnet. Wacht onge-veer 30 seconden alvorens hem waar aan te sluiten.*
F0 / F9	Er is een interne bout in de werking opgetre-den.	Sluit de kookplaat af van het verdemailnet. Wacht onge-veer 30 seconden alvorens hem waar aan te sluiten.*
F2	Het elektronische systeme is oververhit geraakt en hebft de overeenkomstige kook-zone uitgeschakeld.	Wacht tot het elektronische systeme voldoende afge-koeld is. Druk verzolgens op een willekeurig symbool van de kookplaat. *
F4	Het elektronische systeme is oververhit geraakt en hebft alle kookzones uitgeschakeld.
F5 + vermogensstand en waarschuwingstoon	Er staat een warme pan op de zone van het bedieningspaneel. Het is zeer waarschijnlijk dat het elektronische systeme oververhit raakt.	Neem die pan weg. De storingsindicator gaat kort daarna uit. U kunt verder.gaan met koken.

• Als de indicateatie voortduurt, neem dan contact op met de Technische Dienst.
  Zet geen hete pannen op het bedieningspaneel.

Indicator	Storing	Maatregel
F5 en waarschuwingstoon	Er staat een warme pan op de zone van het bedieningspaneel. De kookzone is uitgegaan om het elektronische systeme te beschermen.	Neem die pan weg. Wacht enkele seconden. Druk op een willekeurig bedieningsvlak. Als de storingsindica-tor uit gaat kutu verdier gaan met koken.
U1	Onjuiste voedingsspanning, overschrijding van de normale werklimieten.	Neem contact op met uw elektriciteitsleverancier.
U2 / U3	De kookzone is oververhit en is uitgeschakeld om uw kookplaat te beschermen.	Wacht totdat het elektronische systeme voldoende afgekoeld is en schakel hem opnieuw in.

• Als de indicateatie voortduurt, neem dan contact op met de Technische Dienst.
  Zet geen hete pannen op het bedieningspaneel.

Normaal geluidijdens de werkking van het apparaat

De technologie van het verwarmen door inductie is gebaseerd op het ontstaan van elektromagnetische velden die ervoor zorgen dat de warmte rechtstreeks op de bodem van de pan worden voortgebracht. De pannen können, afhankelijk van hun bouw, geluiden of trillingen voortbrengen, Zoals hieronder worden genoemd:

Een diep gezoem zoals in een transformator

Dit geluid ontstaatijdens het koken op een hoge vermogensstand. De oorzaak waarvan is de hoeveelheid energia die de kookplaat aan de pan overdraagt. Het geluid verwijdnt of vermindert zodia de vermogensstand worden verlaagd.

Een laag fluitend geluid

Dit geluid ontstaat als de pan leeg is. Het geluid verdwijnt zodra er water of voedsel in de pan worden gedaan.

Knisperen

Dit geluid doet zich voor bij paffen die bestaanuitlagen van verschillende materialen. Het geluid komt door de trillingen die ontstaan op de verbindingsvlakken van de verschillende materialen. Dit geluid is afkomstig van de pan. De hoeveelheid voedsel en de manier waarop het worden bereid,+kunnen de intensiteit van het geluid doein variieren.

Hoge fluitende geluiden

De geluiden ontstaan met name in pannen die bestaan uit
lagen van verschillende materialen, zodia deze worden
aangezet op de hoogste stand en op twee kookzones tegelijk.
Deze fluitende geluiden verdwijnen of worden minder zodia het
vermogen worden verlaagd.

Geluid van de ventilator

Voor een goed gebruik van het elektronische systeme moet de kookplaat op een gecontroleerde temperatuur werken. Hiertoe is de kookplaat voorzien van een ventilator die wordt geactiveerd als een hoge temperatuur worden gedetecteerd. De ventilator kan ook door inertie werken, nadat de kookplaat isuitgezet, als de gedetecteerde temperatuur nog te hoog is.

Ritmische geluiden, vergelijkbaar met de wijzers van een klok

Dit geluid treedt enkel op wanner 3 ofmeer kookzones in werking zich en verdwijnt of vermindert wanner een kookzone wordenuitgeschakeld.

De omschreiben geluiden zijn normal en makeen deel uit van de inductietechnologie en duiden Niet op een storing.

Servicedienst

Wanner uw apparaat gerepareerd moet worden, staat onze servicedienst voor u maar.

E-nummer en FD-nummer

Geef wanner u contact opneemt met de servicedienst alsijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van het apparaat op. Het typeplaatje met de nummers vindt u op het identificatiebewijs van het apparaat.

Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantietijd kosten met zich meebrengt.

De contactgeveens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL 0884244010

B 070222141

Vertrouv op de compétie van de produit. Zo bent u er zeker van dat de reparatie wordt uitgevoerd door geschoolde onderhoudstechnici, die beschikken over de originele onderdelen voor uw huishoudelijkke apparaten.

Geteste gerechten

Deze tabel is opgesteld door evaluatie-instituten om de controles van once apparaten te vereenvoudigen.

De gevevens van de tabel verwijzenaar ons toebehoren van Schulte-Ufer (pannenset van 4 stuks voor inductieplaat HEZ390042 met de volgende afmetingen:

Steelpan 16 cm, 1,2 I voor kookzones van 14,5 cm
Kookpan 16 cm, 1,7 I voor kookzones van 14,5 cm
Kookpan 22 cm, 4,2 I voor kookzones van 18 cm
Koekenpan 24 cm, voor kookzones van 18 cm

Geteste gerechten	Kookzone	Voorverwarming			Koken
		Vermo-gensstand	Duur (Min:S)	Deksel	Vermo-gensstand	Deksel
Chocolade smelten
Pan: steelpan
Chocoladecouverture (bv. merk Dr. Oetker paur 55%, 150 g.)	Ø 14,5 cm	-	-	-	1 - 1.	Nee
Linzensoep verhitten en warmhouden
Pan: Kookpan
Begintemperatuur 20 °C
Linzensoep*
Hoeveelheid 450 g.	Ø 14,5 cm	9	1:30 zonder te roeren	Ja	1.	Ja
Hoeveelheid: 800 g.	Ø 18 cm	9	2:30 zonder te roeren	Ja	1.	Ja
Linzensoep uit blink, bv. linzen met chorizo van Erasco
Hoeveelheid 500 g.	Ø 14,5 cm	9	1:30 omroeren na circa 1:00	Ja	1.	Ja
Hoeveelheid 1 kg.	Ø 18 cm	9	2:30 omroeren na circa 1:00	Ja	1.	Ja
Bechamelsaus bereiden
Pan: Steelpan
Temperatuur van de melk: 7 °C
Ingrediënten: 40 g boter, 40 g meel, 0,5 l melk (3,5% vetstof) en een snufje zout	Ø 14,5 cm
1. De boter latent smelten, het meel en het zout erdoor(APenlenen), het meel en het zout erdoor(APenlenen)en een slufje zout		1	circa 3:00	Nee
2. Voeg de melk toe en breng de saus aan de kook en blij ontertussen doorroeren		7	circa 5:20	Nee
3. Als de Bechamelsaus begint te koken, maar dan nog 2 minuten staan verwijl u blij doorroe- ren					1	Nee
Rijstpap maken
Pan: Gewone pan
Temperatuur van de melk: 7 °C
Verwarm de melk tot hij omhoog komt. Verander de aanbevolen vermogenstand en voeg de rijst, de suiker en het zout aan de melk toe.
Ingrediënten: 190 g. rondkorrelige rijst, 23 g. sui- ker, 750 ml. melk (3,5% vetstof) en een snufje zout	Ø 14,5 cm	8.	circa 6:30	Nee	2 omroeren na circa 10:00	Ja
Ingrediënten: 250 rondkorrelige rijst, 30 g. sui- ker, 1 l. melk (3,5% vetstof) en een snufje zout	Ø 18 cm

Recept volgens DIN 44550
*Recept volgens DIN EN 60350-2

Geteste gerechten	Kookzone	Voorverwarming			Koken
		Vermo-gensstand	Duur (Min:S)	Deksel	Vermo-gensstand	Deksel
Rijst koken*
Pan: Kookpan
Temperatuur van het water 20 °C
Ingrediën: 125 g rondkorrelige rijst, 300 g water en een snufje zout	Ø 14,5 cm	9	circa 2:30	Ja	2	Ja
Ingrediën: 250 g rondkorrelige rijst, 600 g water en een snufje zout	Ø 18 cm	9	circa 2:30	Ja	2.	Ja
Varkenshaas bakken
Pan: Koekenpan
Begintemperaatuur van de varkenshaas: 7 °C2 varkenshaasfilets (totaal gewicht circa 200 g, 1 cm dik)	Ø 18 cm	9	1:30	Nee	7	Nee
Pannenkoeken bakken**
Pan: Koekenpan55 ml pannenkoekbeslag	Ø 18 cm	9	1:30	Nee	7	Nee
Diepvriesfrieten bakken
Pan: Kookpan
Ingrediën: 1,8 kg zonnebloemolie per berei-ding: 200 g diepvriesfrieten (bv. McCain 123 Fri-tes Original)	Ø 18 cm	9	Tot de olietempe-ratuur 180 °Cbedraagt	Nee	9	Nee

Recept volgens DIN 44550
*Recept volgens DIN EN 60350-2

fr Table des matieres

NOTICE DE MONTAGE 39

Montage 39

Remarques importantes 41
