VCR8950L3B - VCR SAMSUNG - Gratis gebruiksaanwijzing en handleiding

Producttype	Robotstofzuiger
Merk	Samsung
Model	VCR8950L3B

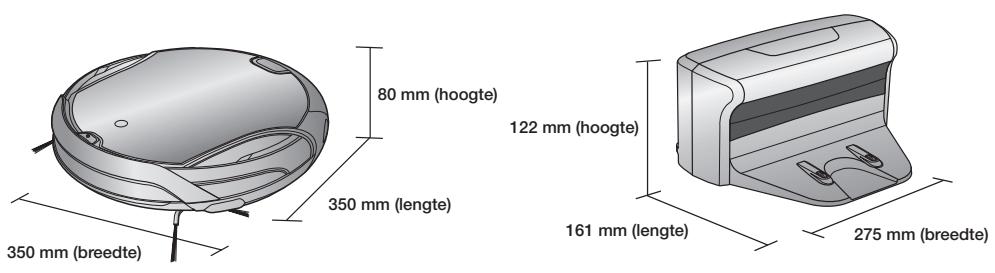

Diameter	350 mm
Hoogte	80 mm
Gewicht	3,2 kg
Voeding	AC 220-240 V~, 50-60 Hz
Stroomverbruik	40 W (tijdens opladen en gebruik)
Accutype	Lithium-ion oplaadbaar 14,4 V / 31,68 Wh
Laadtijd	Ongeveer 180 minuten
Autonomie	Ongeveer 100 minuten (op harde vloer)
Reinigingsmodi	Automatisch, Gelokaliseerd, Intensief, Handmatig, Timer, Wekelijks
Navigatie	Herkenning van de plafondvorm (Visionary mapping plus™)
Virtuele barrièrefunctie	Virtual Guard module (modus Fence – virtuele muur)
Sensoren	Obstakelsensoren, valbeveiligingssensoren, stofsensor
Borstels	Hoofdborstel + roterende zijborstel
Capaciteit stofreservoir	Niet gespecificeerd in de handleiding (schatting ~0,6 L)

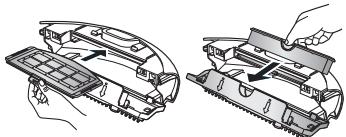

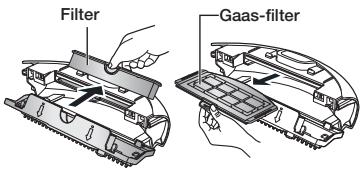

Filters	Filter en zeef (afwasbaar met water)
Onderhoud	Regelmatig reinigen van de sensorlens, camera, borstels en stofreservoir
Veiligheid	Automatische uitschakeling van borstels en motor bij optillen; overbelastingsbeveiliging
Garantie	1 jaar onderdelen en arbeid (Frankrijk)
Inhoud van de doos	Hoofdunit, afstandsbediening, oplader (oplaadstation), Virtual Guard module, reservefilter, reinigingsborstel, snelle startgids, gebruikershandleiding

Veelgestelde vragen - VCR8950L3B SAMSUNG

Hoe start ik een automatische reiniging?

Druk op de knop Aan/uit aan de onderkant van het apparaat, vervolgens op de knop Auto op de afstandsbediening of op de hoofdunit. De robot begint te bewegen en reinigt automatisch.

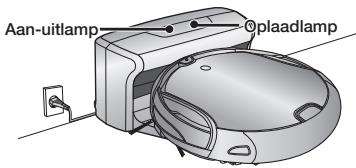

Wat te doen als de robot niet automatisch oplaadt?

Controleer of het oplaadstation is aangesloten en de voedingskabel niet geblokkeerd is. Reinig de oplaadcontacten met een droge doek. Zorg ervoor dat er geen obstakels zijn binnen 1 m voor en 0,5 m aan de zijkanten van de oplader.

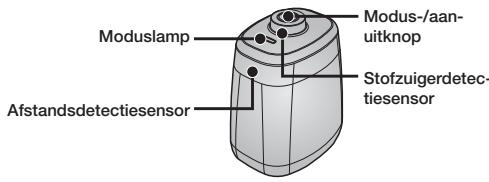

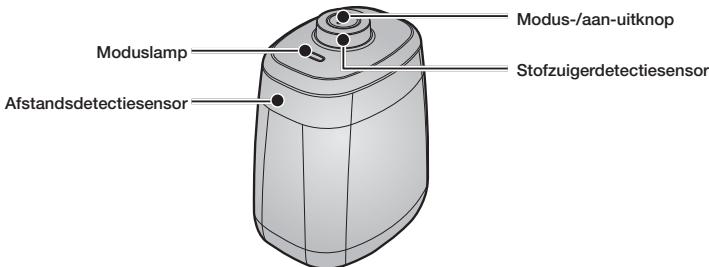

Hoe gebruik ik de Virtual Guard module?

Plaats de Virtual Guard module voor het te beschermen gebied. Houd de knop Modus/Aan ingedrukt tot het rode lampje knippert (modus Fence). De robot zal de infraroodbarrière niet overschrijden.

Wat betekenen de weergegeven foutcodes?

Bijvoorbeeld code C001 geeft aan dat er een vreemd voorwerp vastzit in de hoofdborstel. Zet de aan/uit-knop uit, verwijder het voorwerp en start opnieuw op. De foutcodes staan vermeld in de handleiding op pagina 43-45.

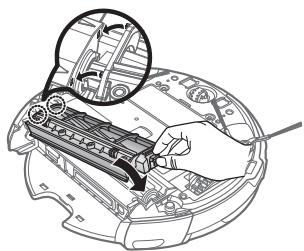

Hoe reinig ik de hoofdborstel?

Schakel het apparaat uit. Verwijder de borstelkap door op de haak te drukken, til de borstel op en verwijder opgewonden haren of draden met een borstel of stofzuiger. Plaats terug tot deze vastklikt.

Wat is de levensduur van de batterij en hoe vervang ik deze?

De lithium-ion batterij gaat ongeveer 100 minuten mee per oplaadbeurt en heeft een garantie van 6 maanden. Deze kan niet door de gebruiker worden vervangen; neem contact op met een erkend Samsung-servicecentrum.

Zuigt de robot op tapijten?

Ja, maar vermijd tapijten met lange franjes (vouw deze onder het tapijt). De robot kan drempels tot 1 cm hoogte overbruggen.

Hoe stel ik een wekelijkse reiniging in?

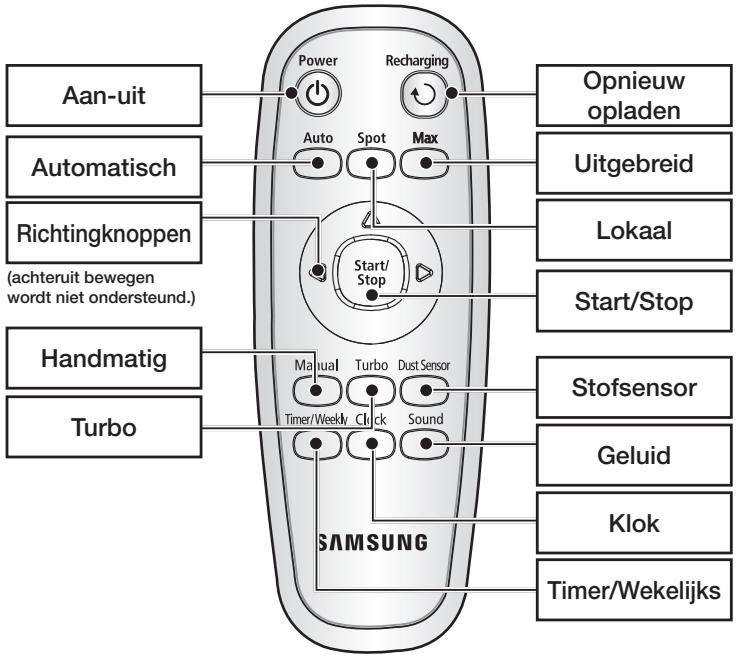

Houd op de afstandsbediening de knop Timer/Wekelijks 3 seconden ingedrukt. Stel de dag, tijd en modus in (Auto of Max). De robot moet op het oplaadstation staan om de programmering te starten.

Wat te doen als de robot geen stof detecteert?

Controleer of de stofsensormodus is ingeschakeld (druk op de betreffende knop). Reinig de lens van de obstakelsensor en de camera met een zachte doek.

Hoe krijg ik een handleiding in het Frans?

De handleiding is beschikbaar in het Frans als PDF op notice-facile.com. U kunt ook een vertaling in een andere taal aanvragen door uw e-mailadres op de site achter te laten.

GEBRUIKSAANWIJZING VCR8950L3B SAMSUNG

Aankoopdatum: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Verkoper: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

DIT APPARAAT WORDT GEDISTRIBUEERD DOOR:

SAMSUNG

56, Quai de Dion Bouton 92806 PUTEAUX CEDEX

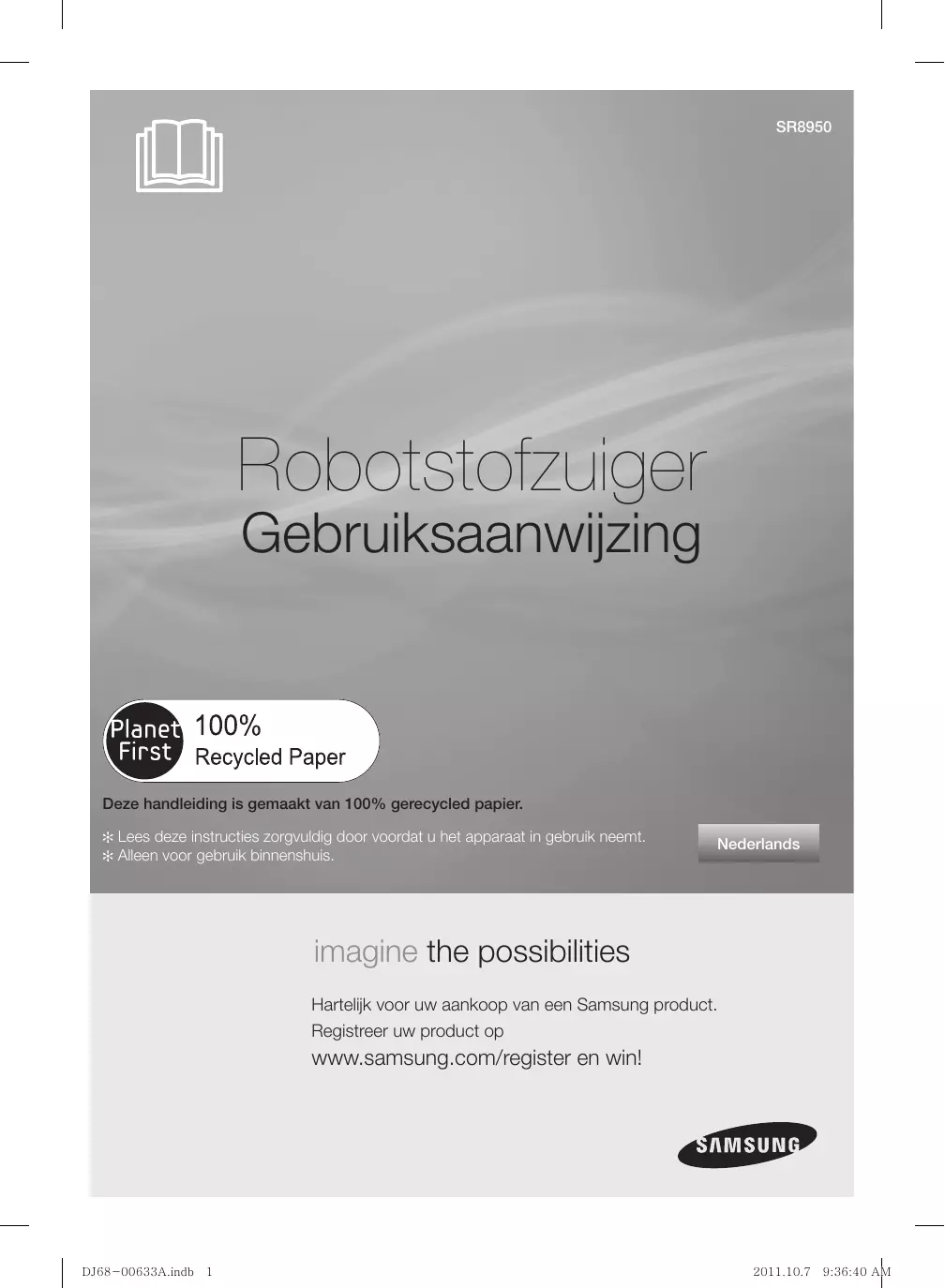

Robotstofzuiger Gebruiksaanwijzing

Planet First

100%

Recycled Paper

Deze handleiding is gemaakt van 100% gerecycled papier.

• Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.

Alleen voor gebruik binnenshuis.

Nederlands

imagine the possibilities

Hartelijk dank voor uw aankoop van een Samsung product.

Registreer uw product op

www.samsung.com/register en win!

SAMSUNG

VEILIGHEIDSINFORMATIE

• Alvorens het apparaat te bedienen, dient u deze handleiding zorgvuldig door te lezen en hem als referentie te bewaren.

• Daar de volgende bedieningsaanwijzingen verschillende modellen betreffen, kunnen de kenmerken van uw stofzuiger enigszins verschillen van die beschreven in deze handleiding.

GEBRUIKTE VOORZORGS-/WAARSCHUWINGSSYMBOLEN

WAARSCHUING	Geeft gevaar aan voor het leven of ernstig letsel.
VOORZORG	Geeft een risico aan van lichamelijk letsel of materiële schade.

ANDERE GEBRUIKTE SYMBOLEN

OPMERKING

Geeft een risico aan van lichamelijk letsel of materiele schade.

Bij het gebruik van elektrische apparaten moeten onder meer de volgende basisvoorzorgen in acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN.

Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en wanneer u er onderhoud aan pleegt.

WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.
• Gebruik de robotstofzuiger of het oplaadstation niet als deze op enige wijze beschadigd is.
• Als de stofzuiger niet naar behoren werkt, is gevallen, buiten is blijven staan of in het water is gevallen, moet u het apparaat naar een klantenservicecentrum brengen.
• Pak het oplaadstation en de robotstofzuiger niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat is niet bedoeld voor personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan spelen.

BATTERIJOPLADER

• Pas de gepolariseerde stekker niet aan om deze op een niet-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.
• Gebruik het product niet buiten of op natte oppervlakken.
• Haal de stekker van het oplaadstation UIT het stopcontact wanneer u dit niet gebruikt en wanneer u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik het product niet wanneer het snoer of de stekker beschadigd is.
• Trek of draag het product niet aan het snoer, gebruik het snoer niet als handvat, sluit de deur niet op of over het snoer heen en trek het snoer niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende capaciteit.
• Trek de stekker niet aan het snoer uit het stopcontact. Pak de stekker beet en niet het snoer.
• Vermink of verbrand de batterijen niet, aangezien deze bij hoge temperaturen ontploffen.
• Probeer niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd klantenservicecentrum worden uitgevoerd.
• Stel het oplaadstation niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook niet met enige vloeistof in contact komt.

ROBOTSTOFZUIGER

• Zuig geen harde of scherpe voorwerpen op zoals glas, spijkers, schroeven, munten enzovoorts.
• Gebruik het apparaat niet zonder filter. Wanneer u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk wordt ingeschakeld.
• Steek geen voorwerpen in openingen. Gebruik het apparaat niet als er openingen geblokkeerd zijn; houd openingen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, gootsteenreiniger, enzovoorts).
• Zuig geen spullen op die branden of waar rook vanaf komt, zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen, zoals benzine, op die kunnen ontvlammen of ontploffen en gebruik het apparaat niet op plekken waar deze vloeistoffen aanwezig kunnen zijn.
• Gebruik de robotstofzuiger niet in een afgesloten ruimte die gevuld is met dampen van verf op oliebasis, verfverdunner, mottenbestrijdingsmiddelen, ontvlambaar stof of andere explosieve of giftige dampen.
• Bij extreem gebruik en onder extreme temperatuursomstandigheden kunnen er lekken in de batterijcellen ontstaan. Als deze vloeistof met de huid in aanraking komt, wast u deze snel met water. Als de vloeistof in de ogen komt, spoelt u deze onmiddellijk minimaal 10 minuten lang met schoon water. Zoek medische hulp.

VEILIGHEIDSINFORMATIE

02

PRODUCTKENMERKEN

13

MONTAGE VAN DE STOFZUIGER

15

DE STOFZUIGER GEBRUIKEN

20

06 Stroomtoevoer 07 Voor het gebruik 10 Tijdens het gebruik 11 Reinigen en onderhoud

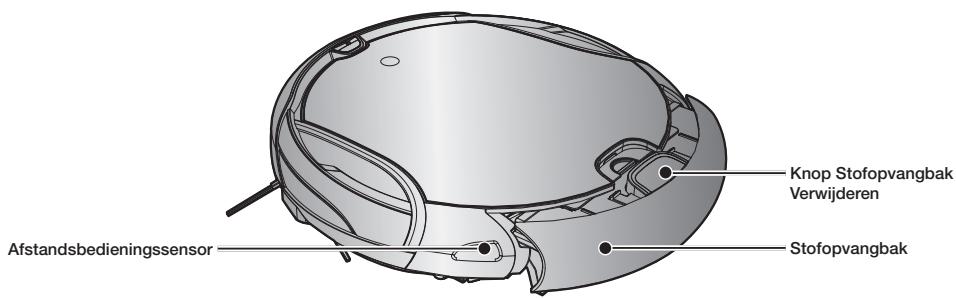

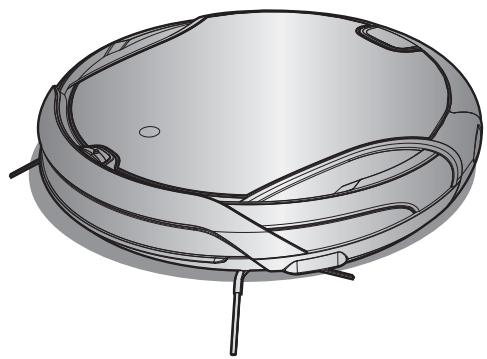

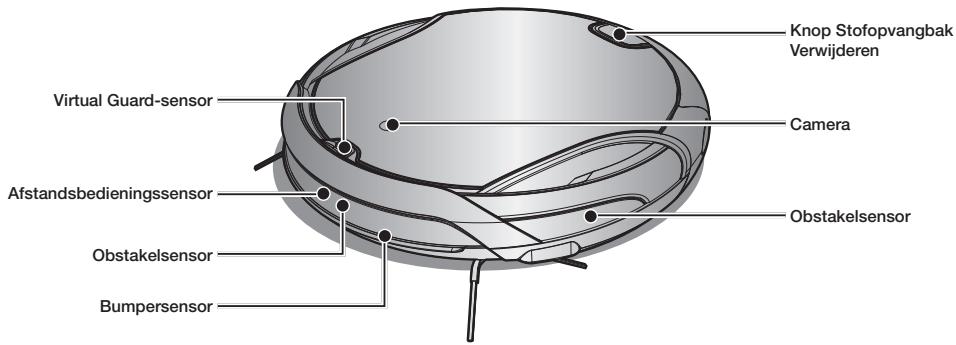

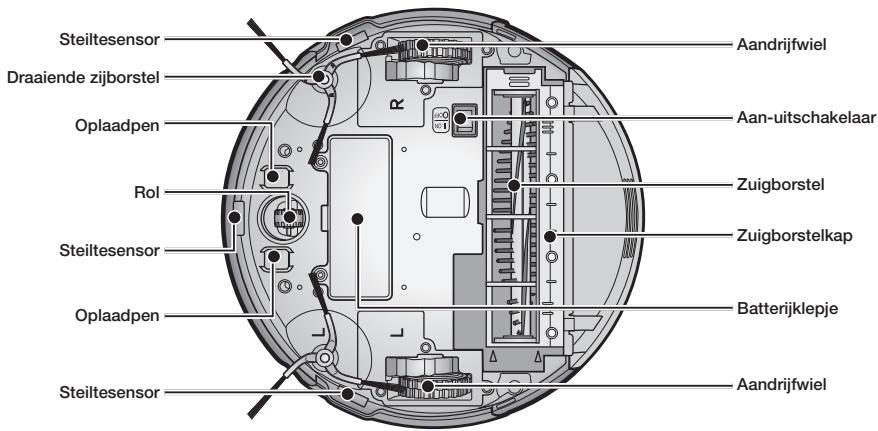

15 Onderdelen 16 Namen van de onderdelen

20 De robotstofzuigerplaatsen

20 Volgorde van installatie 20 De aan-uitschakelaar aan of uit zetten. 21 Het oplaadstation plaatsen 22 Opladen 23 De batterij 24 De tijd instellen 25 De VIRTUAL GUARD plaatsen

27 De robotstofzuiger gebruiken

27 Reiniging starten/Stoppen 28 Opnieuw opladen 29 Automatische reiniging 30 Lokale reiniging 31 Uitgebreide reiniging 32 Handmatige reiniging 33 Timer-reservering 34 Wekelijks gereserveerde tijd

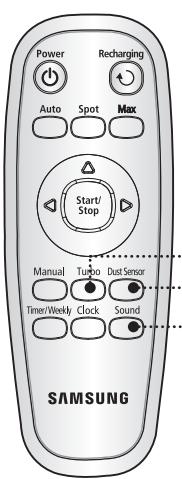

36 Extra functies

36 Extra functies gebruiken

De robotstofzuiger reinigen

37 Houd de methoden voor reiniging en onderhoud in gedachten 37 Het sensorvenster en de camera reinigen 38 De stofopvangbak en de filters reinigen

39 De robotstofzuiger reinigen

39 De zuigborstel reinigen 41 Reinigen van de draaiende zijborstel voor reiniging van randen 42 Het aandrijfwiel reinigen

43 Controlelijst voor bellen met de klantenservice 45 Probleemoplossing voor foutcodes

MIDDELEN EN FILTER ONDERHOUDEN

37

PROBLEEMOPLOSSEN

43

PRODUCTSPECIFICATIE

46

STROOMTOEVOER

WAARSCHUWING

Buig het netsnoer niet te veel en plaats er geen zware voorwerpen op zodat het kan breken.

• Dit zou tot brand en elektrische schokken kunnen leiden.

WAARSCHUWING

Zorg dat u eventueel aanwezig stof en water van de stekker verwijdert.

• Als u dit niet doet, zou dat tot een storing en elektrische schokken kunnen leiden.

WAARSCHUWING

Trek de stekker niet aan het snoer uit het stopcontact en raak de stekker niet met natte handen aan.

• Dit zou tot brand en elektrische schokken kunnen leiden.

WAARSCHUWING

Steek niet meerdere stekkers tegelijk in één contactdoos. (Laat het snoer niet open en bloot op de grond liggen.)

• Dit zou tot brand en elektrische schokken kunnen leiden.

WAARSCHUWING

Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact.

• Dit zou tot brand en elektrische schokken kunnen leiden.

Alvorens de robotstofzuiger in te schakelen, moet u ervoor zorgen dat de stofopvangbak is geplaatst.

• Als de stofopvangbak niet is geplaatst, zal de robotstofzuiger niet werken.

Gebruik de robotstofzuiger nooit op locaties met brandbaar materiaal, zoals:

• locaties met kaarsen of bureauampen op de vloer.
• Locaties met onbewaakt vuur (vlammen of gloeiende kolen).
• locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts.

De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat niet op de volgende locaties.

• Zolders, kelders, magazijnen, industriële gebouwen, kamers op afstand van het hoofdgebouw, locaties die blootstaan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werking en defecten).

• Als een deur gesloten is, zal de robotstofzuiger die kamer niet kunnen binnenkomen. Zorg er echter voor dat u de deuren van de hoofdingang, naar de tuin, de badkamer en eventuele ruimten waar de robotstofzuiger maar een lager gedeelte kan vallen, gesloten houdt.

De stofzuiger niet op een zwarte vloer gebruiken.

• De robotstofzuiger werkt in dit geval mogelijk niet normaal.

Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed.

• Wanneer u de kwastjes niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het aandrijfwiel of de zuigborstel verstrikt raken.

Wanneer de stofsensor verruild raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen.

Mensen kunnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen.

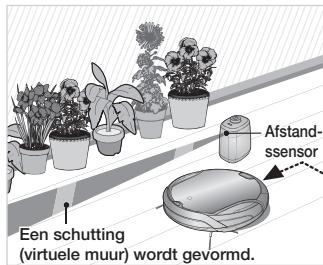

Om dit gevaar te voorkomen, plaatst u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus). Het sensorvenster en de camera reinigen.

Verwijder van tevoren kleine en breekbare voorwerpen uit het te reinigen gebied.

• Haal objecten weg voordat de reiniging begint.
• Zorg dat u breekbare zaken, zoals porselein, glas, bloempotten enzovoorts, weghaalt.
• De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen, zoals sieraden en juwelen.

Haal verspreide objecten op de vloer weg voordat de reiniging begint.

• De robotstofzuiger kan obstakels op 5 cm afstand herkennen.
• Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, netsnoeren, tafelkleedjes en broekriemen kunnen in het aandrijfwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel kunnen vallen.

Informeer alle gezinsleden (en andere betrokkenen) voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn.

• De robotstofzuiger kan tegen kinderen opbotsen waardoor zij kunnen vallen.

Zorg dat kinderen niet op de robotstofzuiger stappen of erop gaan zitten.

• Kinderen kunnen dan vallen en zich bezeren en het product kan ernstig beschadigen.

Wanneer u een kind of huisdier alleen laat, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in de uitstand staat.

• De robotstofzuiger zou hun aandacht kunnen trekken.
• Als er vingers, voeten, kleding of haar in het draaiende wiel of de borstel vastraken, kan dit tot letsel leiden.
• Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakel worden herkend en wordt dat gebied mogelijk niet gereinigd.

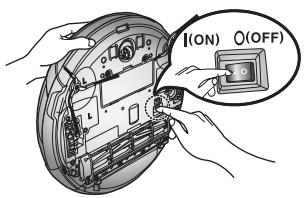

• Wanneer de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en zijn alle functies uitgeschakeld.

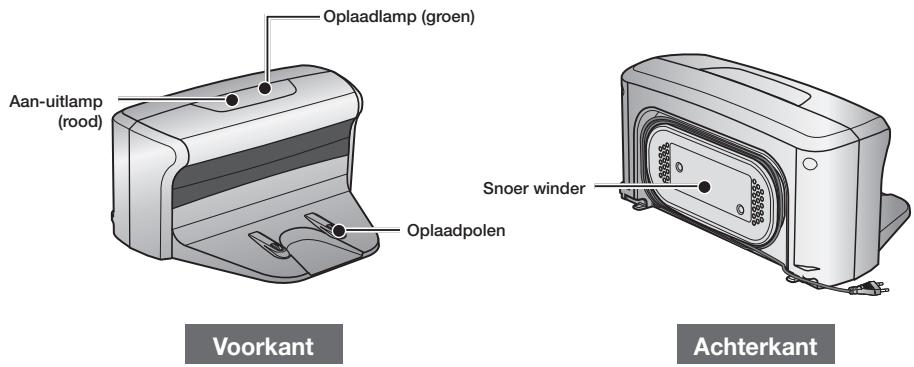

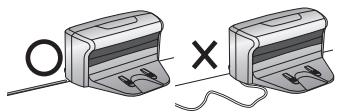

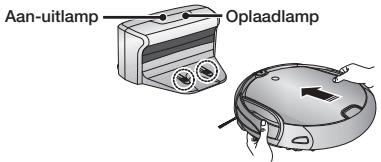

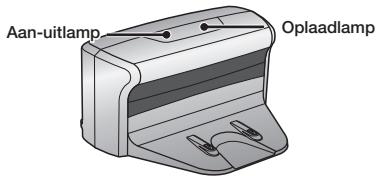

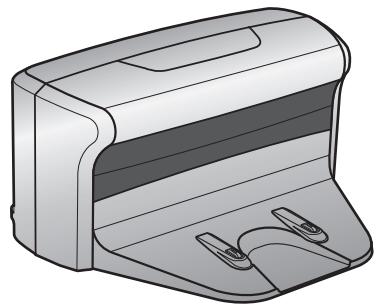

Bij het plaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer niet open en bloot op de vloer ligt.

• Wanneer de robotstofzuiger automatisch gaat opladen of langs het oplaadstation komt, kan deze het netsnoer meeslepen.

Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten.

• Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij niet automatisch worden opgeladen als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten.

Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

• Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces mogelijk verstoren.

Als er zich objecten voor het oplaadstation bevinden, kunnen deze verhinderen dat de robotstofzuiger zich automatisch oplaadt.

Zorg dat het gebied leeg is.

Er mogen zich 0,5 m links en rechts en 1 m voor het oplaadstation geen obstakels en hellingen bevinden.

Veroorzaak geen kortsluiting bij de oplaadcontactpunten met metalen voorwerpen, zoals haak- en breinaalden, schroevendraaiers, enzovoorts.

• Hierdoor kan het oplaadstation ernstig beschadigd raken.

Zorg dat het oplaadstation vrij is van sporen van vloeistoffen.

• Als dit niet zo is, kan dat tot brand en elektrische schokken leiden.

Zorg dat de robotstofzuiger niet over vloeistoffen, zoals water, olie en plasjes van huisdieren, heen beweegt of deze opzuigt.

• Hierdoor kan het apparaat ernstig beschadigen. Vloeistoffen kunnen zich via de wielen verspreiden en tot verontreiniging leiden.

Gebruik de oplader niet voor andere doeleinden.

• Dit kan leiden tot ernstige schade aan de oplader of brand veroorzaken.

Plaats het oplaadstation niet op een donkere vloer.

• Als de vloer waarop het oplaadstation is geïnstalleerd donker is, is het moeilijk voor de robotstofzuiger om daarnaar terug te keren.

TIJDENS HET GEBRUIK

De robotstofzuiger mag niet op dikke vloerkleden worden gebruikt.

• Dit zou tot problemen met de robotstofzuiger kunnen leiden.
• Het vloerkleed zou hierdoor kunnen beschadigen.

Gebruik de robotstofzuiger niet op een tafel of een andere hoge locatie.

• Als het apparaat per ongeluk valt, zou het ernstig kunnen beschadigen.

De robotstofzuiger kan tijdens het zuigen tegen meubels, zoals stoelpoten, tafelpoten, smalle en lange meubels enz., opbotsen.

• Voor sneller en schoner resultaat zet u stoelen boven op de tafel.

Plaats geen voorwerpen boven op de robotstofzuiger.

• Dit zou tot storingen kunnen leiden.

Verwijder tijdens het reinigen onmiddellijk eventuele grote stukken papier of plastic zakken uit het apparaat.

• Wanneer het apparaat langere tijd met een geblokkeerde ingang wordt gebruikt, kan het hierdoor ernstig beschadigen.

Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produceert, zet u onmiddellijk de aan-uitschakelaar in de uitstand en belt u het klantenservicecentrum.

Verplaats de robotstofzuiger niet terwijl u de stofopvangbak vasthoudt.

• Hierdoor kan de stofopvangbak los raken, wat letsel of ernstige schade aan het product kan veroorzaken.

De robotstofzuiger kan bij de voordeur of de drempel van de tuindeur vast komen te zitten.

• Om het zuigen te hervatten, zet u de aan-uitschakelaar in de uitstand en weer in de aanstand nadat u het apparaat hebt verplaatst naar een plek waar het de reiniging kan voortzetten.

De robotstofzuiger kan locaties die hij niet kan bereiken, zoals hoeken en ruimten tussen banken en muren, niet volledig reinigen.

• Reinig deze locaties van tijd tot tijd.

Na een reiniging kunnen er stofvlokken achterblijven, als deze zich tijdens het reinigen hebben gevormd en de robotstofzuiger deze niet heeft opgezogen.

• Veeg in dat geval het stof met een ander middel op.

REINIGEN EN ONDERHOUD

Spuit geen water direct tegen de buitenkant of neem het apparaat niet af met een vluchtige stof, zoals benzeen, thinner of alcohol, als u het apparaat schoonmaakt.

• Hierdoor kan het apparaat ernstig beschadigen.

De stofzuiger mag niet door iemand anders dan een gekwalificeerde onderhoudsmonteur uit elkaar worden gehaald en weer in elkaar worden gezet.

• Hierdoor kan het apparaat beschadigen.

Verwijder regelmatig vreemde stoffen die zich hebben verzameld op de obstakel- en steiltesensoren.

• Vuil dat zich verzamelt op de sensoren veroorzaakt verkeerde werking van de sensoren.

Als u vreemde stoffen verwijdert, gebruik dan altijd de reinigingsborstel nadat de aan-uitschakelaar is uitgeschakeld.

• Als u dit niet doet, kan het apparaat plotseling worden ingeschakeld en lichamelijk letsel of ernstige schade aan het apparaat veroorzaken.

Als het netsnoer is beschadigd, moet het worden vervangen door een gekwalificeerde onderhoudsmonteur van het klantenservicecentrum.

• Als dit niet gebeurt, kan dat tot brand en elektrische schokken leiden.

Let erop dat u voor het reinigen van de oplader het netsnoer uittrekt voor uw veiligheid.

Neem contact op met het klantenservicecentrum van Samsung Electronics om de batterij te vervangen.

• Als u niet de originele batterijen gebruikt, kan dit tot storing van het apparaat leiden.

HANDIGE VIRTUAL GUARD-FUNCTIE

U kunt de robotstofzuiger beperken tot een bepaald gebied door de Schuttingmodus (virtuele muur) te gebruiken.

Met deze functie wordt de vorm van het plafond herkend door middel van de camera bovenop en het te reinigen gebied geïdentificeerd en de beste manier bepaald om elk gedeelte van de vloer te bestrijken en te reinigen.

GEVOELIGE REINIGING VAN ELKE HOEK

Daar de robotstofzuiger de vloer op een geordende manier reinigt volgens de kaart die is bepaald door de plafondvormherkenningsfunctie, worden elke hoek van de vloer gereinigd.

DIVERSE REINIGINGSMODI

Diverse reinigingsmodi zijn voor u beschikbaar.

1. Automatische modus: Alle ruimten worden automatisch gereinigd.
2. Lokale modus: een specifiek gebied wordt intensief gereinigd. Kan worden gebruikt om brood- of koekkruimels op te zuigen.
3. Uitgebreide modus: loopt tot de batterij bijna leeg is.
4. Handmatige modus: de vloer kan handmatig worden gereinigd door de robotstofzuiger te verplaatsen.
5. Turbo-modus: aangezien de zuigborstel in deze modus op maximale snelheid draait, reinigt het apparaat beter. (U kunt de modus kiezen met de afstandsbediening.)
6. Stofsensor-modus: als er stof in de stofzuiger komt, begint de robotstofzuiger de omgeving intensief te zuigen. (U kunt deze modus bedienen met de afstandsbediening.)
7. Timer-modus: op het ingestelde tijdstip reinigt de robotstofzuiger de vloer.
8. Modus weekschema: een geplande reiniging begint op de ingestelde tijd van een bepaalde dag van de week.

Als de batterij bijna leeg is, wordt de robotstofzuiger automatisch naar het oplaadstation geleid voor een snelle automatische oplaadsessie.

DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN

Met de draaiende zijborstel worden stof uit hoeken en van randen weggehaald.

OVERSTEKEN VAN DE DREMPEL

Dankzij zijn vernuftige rijsysteem kan de robotstofzuiger over drempels met een hoogte van circa 1 cm heen en zo alle kamers reinigen. De robotstofzuiger is mogelijk niet in staat om over een drempel van 1 cm te gaan, afhankelijk van de vorm van de drempel.

OBSTAKELS VERMIJDEN

Als de robotstofzuiger een obstakel tegenkomt tijdens het zuigen, zorgt de obstakelsensor ervoor dat de stofzuiger het vermijdt en doorgaat met zuigen. (Mogelijk raakt de stofzuiger smalle of fijne obstakels.)

VALBEVEILIGING

De 3 steiltesensoren detecteren obstakels zoals omlaag leidende trappen of de drempel van de voordeur om te voorkomen dat de robotstofzuiger naar beneden valt.

VEILIGHEIDSINRICHTING

Als de robotstofzuiger tijdens het zuigen wordt opgetild, worden de wieltjes, de zuigborstel, de zuigmotor en de draaiende zijborstels automatisch stopgezet door de sensor.

Montage van de stofzuiger

ONDERDELEN

Stofzuiger

■ Afstandsbediening

Oplader (station)

Andere onderdelen

(Batterijen van type AAA)
Gebruikershandleiding / 2 batterijen	VIRTUAL GUARD	Reserve-filter	Zuigborstel	Snelstartgids

Stofzuiger

Voorkant Zijkant

Onderkant

Oplader (station)

VIRTUAL GUARD

De batterijenplaatsen

Er zijn geen batterijen bij het product geleverd. Batterijen moeten apart worden aangeschaft. Plaats voor gebruik de alkalinebatterijen (type D).

Houd de vergrendeling ingedrukt en til de klep van de VIRTUAL GUARD omhoog.

Plaats de batterijen in de VIRTUAL GUARD, zoals aangegeven in de figuur hieronder. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de VIRTUAL GUARD niet werken.)

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt.

Specificatie: Alkalinebatterijen type D (LR20)

Afstandsbediening

De batterijen in de afstandsbediening plaatsen

Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst. Plaats vóór gebruik de alkalinebatterijen (type AAA).

Til het klepje van het batterijkompartiment aan de achterkant van de afstandsbediening omhoog, terwijl u op de vergrendelknop drukt.

Plaats de batterijen in de afstandsbediening, zoals aangegeven in de figuur hieronder. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening niet werken.)

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt.

• Specificatie: Alkalinebatterijen type AAA

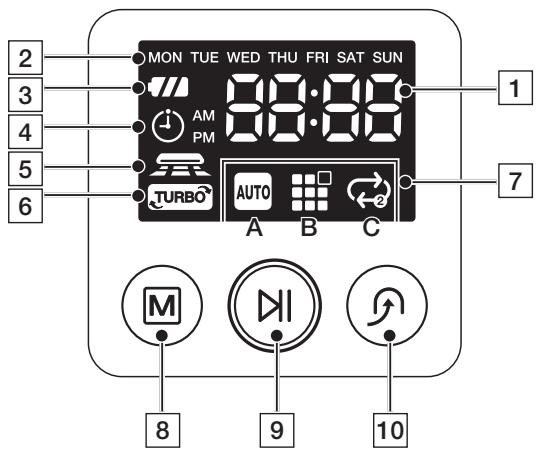

Display

DISPLAYGEDEELTE

1. Cijferdisplay

• Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven.

2. Wekelijkse gereserveerde

• Als u een wekelijks gereserveerde tijd instelt om met stofzuigen te beginnen vanaf de vastgestelde tijd op de vastgestelde dag van de week, gaat het pictogram voor de geselecteerde dag van de week branden.

• Tijdens het opladen: de voortgang van het opladen wordt in 3 stappen weergegeven.
• Tijdens het gebruik: het laadniveau van de batterij wordt weergegeven. Het batterijniveau loopt tijdens het gebruik vanaf FULL per niveau terug. (Wanneer de batterij volledig leeg is, knippert er een niveau om "Lo" aan te geven.)

4. Timer

• Als er een reiniging is ingepland, licht het Timer-pictogram op.

5. Stofsensor-modus

• Dit pictogram licht op wanneer de Stofsensor-modus is geselecteerd.

6. Turbo-modus

• Dit pictogram licht op wanneer de turbo-modus is geselecteerd.

7. Display voor reinigingsmodi

• Na elke druk op de knop reinigingsmodus worden de desbetreffende reinigingsmodus weergegeven.

(A) Automatische modus: dit pictogram licht op wanneer de Automatische reinigingsmodus is geselecteerd. (B) Lokale modus: dit pictogram licht op wanneer de Lokale reinigingsmodus is geselecteerd. (C) Uitgebreide modus: dit pictogram licht op wanneer de Uitgebreide reinigingsmodus is geselecteerd.

KNOPPENGEDEELTE

8. Reinigingsmodus

• Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop (M) om het reinigen te starten.

9. Start/Stop

• Druk hierop om het reinigen te starten en te stoppen.

10. Opnieuw opladen

• Als deze knop wordt ingedrukt, keert de robotstofzuiger terug naar het oplaadstation om de batterij op te laden.

DE ROBOTSTOFZUIGER PLAATSEN

Volgorde van installatie

1. De aan-uitschakelaar aan of uit zetten.

Om de robotstofzuiger te kunnen gebruiken, moet u de aan-uitschakelaar aan de onderkant van het apparaat in de aan-stand zetten.

2. Het oplaadstation plaatsen

Om de robotstofzuiger te kunnen opladen, moet eerst het oplaadstation worden geïnstalleerd.

Bij aankoop van het product is de batterij nog niet geladen. Daarom moet deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiger gaat gebruiken, moet u de batterij volledig opladen.

4. De tijd instellen

Stel de tijd in voor het uitvoeren van de opties voor geplande en dagelijkse reiniging.

5. DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger beperken tot een bepaald gebied door de Schuttingmodus (virtuele muur) te gebruiken.

De aan-uitschakelaar aan of uit zetten.

Voor het gebruik van de robotstofzuiger, moet u de aan-uitschakelaar op aan zetten.

Als u de noodstop-schakelaar aanzet, worden alle instellingen met uitzondering van de huidige tijd en de wekelijks gereserveerde tijden gereset.

1. Til de stofzuiger op en zet de aan-uitschakelaar aan, waarbij u erop let geen andere knop in te drukken.

• Als de pictogrammen niet gaan branden, geeft dat aan dat de batterij leeg is. In dit geval moet de robotstofzuiger worden aangesloten op het oplaadstation nadat de aan-uitschakelaar is aangezet.
• De ingestelde tijd kan verschillen van de huidige tijd. Als de ingestelde tijd niet correct is, stel dan de tijd als de huidige tijd in. * Als een van de knoppen is ingedrukt, terwijl de aan-uitschakelaar aan staat, werken de knoppen mogelijk niet, zelfs nadat het apparaat is ingeschakeld. Zet de aan-uitschakelaar uit en wacht 2 minuten voordat u de aan-uitschakelaar aan zet.

Als de aan-uitschakelaar wordt uitgezet, wordt de robotstofzuiger niet opgeladen, zelfs als hij wordt aangesloten op het oplaadstation.

1. Plaats het oplaadstation op een vlakke ondergrond.

1. Er mogen zich 0,5 m links en rechts en 1 m voor het oplaadstation geen obstakels en hellingen bevinden.

1. Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

1. Laat het netsnoer langs de muur lopen.

1. Wanneer het een houten vloer betreft, plaatst u het oplaadstation in dezelfde richting als de houtnerven.

OPMERKING

Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten.

• Als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation niet vinden en kan de batterij niet automatisch worden opgeladen.
• Als de robotstofzuiger van het oplaadstation wordt losgemaakt, wordt de batterij automatisch ontladen.

Opladen

Bij aankoop van het product is de batterij volledig ontladen. De robotstofzuiger moet dan eerst handmatig worden opgeladen.

Zet de aan-uitschakelaar aan de onderkant van het product in de aan-stand.

1. Breng de oplaadcontactpunten van de stofzuiger op gelijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een oplaadgeluid uit het oplaadstation hoort.
2. Het oplaadlampje wordt groen.

1. Controleer de oplaadstatus van de robotstofzuiger.
2. Als het opladen begint, worden “de resterende batterijspanning” en “品” achtereenvolgens weergegeven op de statusdisplay.
3. Wanneer het opladen gereed is, worden achtereenvolgens de batterijniveau-indicator en "FULL" op het display weergegeven.

Opladen

Volledig opgeladen

■ Wanneer de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en zal deze zichzelf automatisch bij het oplaadstation opladen. ■ Als de robotstofzuiger ergens anders begint te zuigen dan op de plaats van het oplaadstation en het oplaadstation niet kan lokaliseren tijdens het zuigen, stopt hij vlak bij de plaats waar hij begon met zuigen. Wanneer de batterijniveau-indicator tijdens het reinigen knippert en "Lo" op het display wordt weergegeven, kan de robotstofzuiger niet met de afstandsbediening of de knoppen op de stofzuiger worden bediend. In dit geval moet u de robotstofzuiger direct naar het oplaadstation dragen om de batterij weer op te laden. (Dit gebeurt wanneer de batterij volledig ontladen is.)

• Na aankoop van het product duurt het ongeveer 180 minuten om de batterij volledig op te laden en loopt het product circa 100 minuten.
• Wanneer de batterij wordt opgeladen terwijl deze oververhit is, kan de oplaadtijd langer duren. Maatregelen wanneer het opladen niet soepel verloopt.

Wanneer de robotstofzuiger niet automatisch kan worden opgeladen, moet u het volgende proberen:

• Zet de aan-uitschakelaar aan de onderkant van de robotstofzuiger in de uitstand en weer in de aanstand. Haal de stekker van het oplaadstation uit het stopcontact en steek deze er weer in.
• Controleer of er zich geen vreemde stoffen op de oplaadcontactpunten bevinden en veeg deze contactpunten op de stofzuiger en het oplaadstation met een droge doek schoon.
• Controleer of er zich sterk reflecterende objecten in de buurt van het oplaadstation bevinden.
• Wanneer de robotstofzuiger van het oplaadstation wordt gehaald, zal deze op een natuurlijke manier ontladen.
• Laad de robotstofzuiger zo mogelijk op met behulp van het oplaadstation. (Wanneer u voor langere tijd van huis bent vanwege een zakenreis, een vakantie, enzovoorts, moet u de aan-uitschakelaar op de robotstofzuiger in de uitstand zetten, de stekker van het oplaadstation uit het stopcontact halen en de apparaten opbergen.)

DE BATTERIJ

De robotstofzuiger wordt gevoed door een milieuvriendelijke oplaadbare lithium-ion (Li-ion) batterij en de functie ter voorkoming van overlading garandeert een langere levensduur. - De garantieperiode van de batterij is 6 maanden vanaf de aankoopdatum. ■ Als u een batterij koopt, vraag dan vooraf aan het klantenservicecentrum om het originele onderdeelsymbool (Samsung) en modelnummer.

• Deze batterij is alleen bedoeld voor robotstofzuigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken. Haal de batterij niet uit elkaar en pas deze niet aan.
• Laad de batterij op op een locatie met goede ventilatie.
• Stel de batterij niet bloot aan vuur en verhit hem niet.
• Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan.
• Bewaar hem binnenshuis (0°C ~ 40°C).
• Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijke manier verwijderen. Werp deze batterijen niet weg bij het normale huishoudelijk afval.
• Houd u bij het verwijderen van oude batterijen aan alle lokale regelgeving.
• Als de batterij niet meer werkt, haal hem dan niet uit elkaar. Neem contact op met het dichtstbijzijnde klantenservicecentrum.
• Een langere oplaadtijd en kortere batterijduur wijst erop dat de batterij bijna op is. Neem contact op met een bevoegd klantenservicecentrum om uw batterij te vervangen.

De oplaadbare batterij die in dit product zit, mag niet door de gebruiker worden vervangen.

Neem contact op met het dichtstbijzijnde klantenservicecentrum.

De tijd instellen

De klok geeft de huidige tijd weer. U kunt de huidige tijd wijzigen door middel van de volgende stappen.

U kunt alleen de tijd instellen met de afstandsbediening.

	Afstandsbediening	Configuratievolgorde
MON KnippertAM	Clock	1. Druk op de klok-knop.- De huidigeijd worden weergegeven.
KnippertWED	Clock	2. Druk op de klok-knop.- De dag van de week gaat knipperen. Druk op de knop < of > om de dag van de week in te stellen.
WED	Clock	3. Druk op de klok-knop. Druk op de knop < of > om de uren in te stellen.
AM	Start/Stop	4. Druk op de klok-knop. Druk op de knop < of > om de minutes in te stellen.
Knippert	Clock	5. Druk op de klok-knop.- De waarde die u instelt.gaat knipperen en deinstilling zijn voltoid.
WED	Start/Stop	6. Druk op de klok-knop. Druk op de knop < of > om de minutes in te stellen.
AM	Start/Stop	7. Druk op de klok-knop. Druk op de knop < of > om de minutes in te stellen.
Knippert	Clock	8. Druk op de klok-knop. Druk op de knop < of > om de minutes in te stellen.
WED	Start/Stop	9. Druk op de klok-knop. Druk op de knop < of > om de minutes in te stellen.
AM	Start/Stop	10. Druk op de klok-knop. Druk op de knop < of > om de minutes in te stellen.
De installingen annuleren	- Druk op de start/stop-knop om deinstilling te annuleren en de modus Tijd Instellen te verlaten.
Afstandsbediening	- Als erijdens het instellen van de&tijd gedurende 1 minuut geen knoppen worden ingedrukt, worden de tijdinstelling automatisch verlaten.

DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger beperken tot een bepaald gebied door de Schuttingmodus (virtuele muur) te gebruiken.

Bediening van de knoppen

1. Bediening moduslampje

Schuttingmodus (virtuele muur): Het rode lampje knippert. - Uit: het lampje is uitgeschakeld.

• Als u op de modus/aan-uitknop drukt, worden schuttingmodus (virtuele muur) → uitstand in deze volgorde geselecteerd.
• De afstand van de virtuele muur is minimaal 2,5 m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de robot.

Een schutting vormen (virtuele muur)

VIRTUAL GUARD creëert een onzichtbare barrière die de robotstofzuiger niet kan overschrijden.

Bijv. voor potten, meubels, de voordeur etc.

1. Selecteer de Schuttingmodus (virtuele deur) met behulp van de modus-/aan-uitknop.
2. Het moduslampje knippert rood.
3. Plaats de VIRTUAL GUARD bij de ingang van de kamer waarvan u de toegang wilt blokkeren.

• Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger niet kan overschrijden.

De IrDA-sensor

• De infrarood signaaltransmissie is mogelijk niet optimaal op plaatsen die blootgesteld zijn aan halogeenlampen of op locaties buiten.
• De robotstofzuiger gebruikt drie types infrarood apparaten en een apparaat werkt mogelijk niet bij een ander apparaat met een hogere prioriteit.
• Als u de robotstofzuiger met de afstandsbediening bedient, kan de robotstofzuiger de virtuele muur of de VIRTUAL GUARD overschrijden of tegen een

obstakel aanrijden, omdat het signaal van de afstandsbediening een hogere prioriteit heeft dan dat van de VIRTUAL GUARD.

• Als u de robotstofzuiger in een kleine ruimte gebruikt of op kleine afstand, werkt hij mogelijk slecht door interferentie van de infrarood signalen.
• Installeer de VIRTUAL GUARD op afstand van de oplader, want automatisch opladen kan worden onderbroken als de VIRTUAL GUARD in de buurt van de oplader is.
• Als meer dan een robotstofzuiger tegelijkertijd worden gebruikt, werken ze mogelijk niet goed door interferentie van de infrarood signalen.

REINIGING STARTEN/STOPPEN

U kunt alle robotstofzuigfuncties starten en stoppen.

Alle functies van de robotstofzuiger werken alleen wanneer de aan-uitschakelaar in de aanstand staat. Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop (M) om de desbetreffende activiteit te annuleren en een functie te selecteren.

Het apparaat aan- of uitzetten

Het apparaat aanzetten

• Stofzuiger: druk op de knop (M).

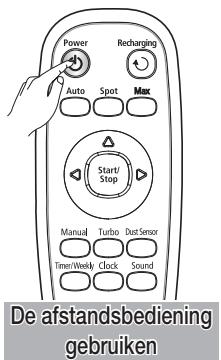

Het apparaat uitzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: houd de knop (3) 3 seconden ingedrukt.

* Als er gedurende 1 minuut nadat het apparaat is aangezet geen toets wordt ingedrukt, wordt het apparaat automatisch uitgeschakeld om te voorkomen dat de batterij op raakt. U kunt het apparaat weer aanzetten door de aan-uitschakelaar (start/stop) op de stofzuiger ingedrukt te houden.

Reiniging starten/stoppen

Starten

• Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebreid, Handmatig.
• Stofzuiger: selecteer de modus Automatisch/Lokaal/Uitgebreid/Handmatig door op de knop (M) en vervolgens op de knop (H) te drukken.
• Wanneer de reiniging start, komt de robotstofzuiger in beweging.
• Wanneer u op de knop (D) drukt zonder een reinigingsmodus te selecteren, wordt er een automatische reiniging uitgevoerd.

Stoppen

• Als u wilt stoppen drukt u op de knop (M) op de afstandsbediening of op de stofzuiger.
• Wanneer de reiniging is gestopt, komt de robotstofzuiger tot stilstand.

De stofzuigerknoppen gebruiken

Met behulp van de knop Opnieuw opladen kunt u de robotstofzuiger naar het oplaadstation laten terugkeren.

Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop (D) om de desbetreffende activiteit te annuleren en drukt u op de knop Opnieuw opladen.

1. Druk op de oplaadknop.
2. ("") worden weergegeven op de display en de robotstofzuiger keert terug naar het oplaadstation om te worden opgeladen.
3. U kunt de robotstofzuiger stoppen op weg naar de oplader door te drukken op de knop (D).
4. Als u de automatische oplaadfunctie wilt testen, drukt u op de knop voor opnieuw opladen wanneer de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt.

De afstandsbediening gebruiken

Probleemoplossing wanneer de robotstofzuiger niet naar het oplaadstation terugkeert

• Controleer de plaatsing van het oplaadstation
• Als het oplaadstation zich op een locatie bevindt waar de robotstofzuiger niet naartoe kan leiden.
• Als het oplaadstation meer dan 5 m van de robotstofzuiger verwijderd is.

Het kan langer duren voordat de robotstofzuiger bij het oplaadstation is teruggekeerd.

Laad de robotstofzuiger in de volgende gevallen handmatig op.

• Als het oplaadstation in een hoek is geïnstalleerd.
• Als de batterij volledig ontladen is.
• Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten.
• Als de robotstofzuiger niet over de drempel heen kan, maar de locatie waar de oplader is geïnstalleerd.

De stofzuigerknoppen gebruiken

De robotstofzuiger verplaatst zichzelf en reinigt automatisch het huis tot het reinigen is voltooid.

■ Als u op de start/stop-knop op de stofzuiger drukt of op de afstandsbediening zonder een reinigingsmodus te selecteren, start een automatische reinigingsbeurt. ■ Als het reinigen begint, en de robotstofzuiger is aangesloten op het oplaadstation, is de tijd om terug te keren naar de oplader minder lang, omdat de robotstofzuiger zich zijn oorspronkelijke positie herinnert tijdens het verplaatsen. ■ Als de robotstofzuiger ergens anders begint te zuigen dan op de plaats van het oplaadstation en het oplaadstation niet kan lokaliseren tijdens het zuigen, stopt hij vlak bij de plaats waar hij begon met zuigen. ■ Als het batterijniveau te laag is tijdens het reinigen, keert de robotstofzuiger automatisch terug naar het oplaadstation en gaat door met reinigen nadat de batterij is opgeladen. (Aantal reinigingshandelingen hervat: eenmaal)

Stofzuigerknop	Afstandsbedieningknop	Configuratievolgorde
1Keer	Auto	1. De modus instellen.
	Start/Stop	2. De modus annuleren.

Over de functie Reinigen hervatten

• Als uw robotstofzuiger heeft gezien dat het reinigen is voltooid, worden de functie reinigen hervatten niet uitgevoerd.
• Als u de robotstofzuiger verplaatst terwijl hij wordt opgeladen of op een knop drukt, gaat de robotstofzuiger ervan uit dat het reinigen is voltooid en wordt het reinigen niet hervat.

• Verplaats de robotstofzuiger niet tijdens het reinigen of druk niet op een knop. Anders gaat de robotstofzuiger ervan uit dat het reinigen is voltooid en begint weer opnieuw met reinigen.
• Telkens als u op de turbo-knop drukt, gaat het turbo-pictogram op de display achtereenvolgens aan en uit. Als het turbo-pictogram gaat branden, kunt u beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op de display achtereenvolgens aan en uit. Als het stofsensor-pictogram gaat branden, kunt u beginnen met reinigen in stofsensor-modus.

Normale modus

Turbo-modus

Stofsensor-modus Reinigen voltooid

U kunt ook een specifieke plek met veel kruimels, stof enz. reinigen.

■ Verplaats de robotstofzuiger naar de plek waar u een lokale reiniging wilt uitvoeren.

Stofzuigerknop	Afstandsbedieningknop	Configuratievolgorde
2keer	Spot	1. De modus instellen.
	Start/Stop	2. De modus annuleren.

• In de Lokale modus reinigt de robotstofzuiger een gebied van 1,5 m lang en 1,5 m breed.
• Als het reinigen is voltooid, verschijnen op de robotstofzuiger de meldingen End, Stop en Standby.

Als de robotstofzuiger is aangesloten op het oplaadstation, wordt lokaal reinigen niet ondersteund.

• Telkens als u op de turboknop drukt, gaat het turbopictogram op de display achtereenvolgens aan en uit. Als het turbopictogram gaat branden, kunt u beginnen met reinigen in de turbomod us.
• Telkens als u op de stofsensor knop drukt, gaat het stofsensor pictogram op de display achtereenvolgens aan en uit. Als het stofsensor pictogram gaat branden, kunt u beginnen met reinigen in de stofsensor modus.

Normale modus Turbomod us

Stofsensor modus

Reinigen voltooid

De robotstofzuiger verplaatst zich automatisch en reinigt totdat de batterij leeg is en het batterijniveau knippert op slechts één niveau.

■ Als het reinigen begint terwijl de robotstofzuiger is aangesloten op het oplaadstation, is de tijd om terug te keren naar de oplader korter, omdat de robotstofzuiger zich zijn oorspronkelijke positie herinnert tijdens het verplaatsen. ■ Als de robotstofzuiger ergens anders begint te zuigen dan op de plaats van het oplaadstation en het oplaadstation niet kan lokaliseren tijdens het zuigen, stopt hij vlak bij de plaats waar hij begon met zuigen. ■ Als het batterijniveau te laag is tijdens het reinigen, keert de robotstofzuiger automatisch terug naar het oplaadstation en gaat door met reinigen nadat de batterij is opgeladen. (Aantal hervatte reinigingshandelingen: eenmaal)

Stofzuigerknop	Afstandsbedieningknop	Configuratievolgorde
3keer Twee ker in oplaad-modus	Max	1. De modus instellen.
	Start/ Stop	2. De modus annuleren.

Over de functie Reinigen hervatten

• Als de robotstofzuiger ervan uitgaat dat het reinigen is voltooid, wordt reinigen hervatten niet uitgevoerd.
• Als u de robotstofzuiger verplaatst terwijl hij wordt opgeladen of op een knop drukt, gaat de robotstofzuiger ervan uit dat het reinigen is voltooid (het reinigen wordt niet hervat).

• Verplaats de robotstofzuiger niet tijdens het reinigen en druk niet op een knop. Anders gaat de robotstofzuiger ervan uit dat het reinigen is voltooid en begint weer opnieuw met reinigen.
• Telkens als u op de turbo-knop drukt, gaat het turbo-pictogram op de display achtereenvolgens aan en uit. Als het turbo-pictogram gaat branden, kunt u beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op de display achtereenvolgens aan en uit. Als het stofsensor-pictogram gaat branden, kunt u beginnen met reinigen in stofsensor-modus.

Normale modus

Turbo-modus

Stofsensor-modus

U kunt de robotstofzuiger verplaatsen om een specifieke plek te reinigen met behulp van de afstandsbediening.

■ Verplaats de robotstofzuiger naar de plaats waar u een handmatige reiniging wilt uitvoeren. U kunt handmatig reinigen met behulp van de afstandsbediening.

Afstandsbedieningknop	Configuratievolgorde
Manual	1. De modus instellen.
Start/Stop	2. De modus annuleren.

• Als de robotstofzuiger is aangesloten op het oplaadstation, wordt handmatig reinigen niet ondersteund.
• Indien er gedurende 1 minuut geen input is, schakelt het over naar de standby-modus.

• Telkens als u op de turbo-knop drukt, gaat het turbo-pictogram op de display achtereenvolgens aan en uit. Als het turbo-pictogram gaat branden, kunt u beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op de display achtereenvolgens aan en uit. Als het stofsensor-pictogram gaat branden, kunt u beginnen met reinigen in stofsensor-modus.

In deze modus kunt u de stofzuiger programmeren om een eenmalige reiniging uit te voeren op een bepaalde tijd.

Een geprogrammeerde reiniging wordt alleen uitgevoerd als de stofzuiger is aangesloten op het oplaadstation.

	Afstandsbediening	Configuratievolgorde
Knippert AM Knippert AUTO	Timer/Weekly	1. Druk op de knop Timer/wekelijks. - De huidige installing worden weergegeven en ◆ knippert. Druk op de knop < of > om de uren in te stellen. * Reinigingsmodus - Als er vooraf geen gereserveerdeijd is ingesteld, wordt de reinigingsmodus ingesteld op automatische modus. Als er een gereserveerdeijd is ingesteld, is de reinigingsmodus automatisch ingesteld op de geconfigureerde modus.
Knippert AM Knippert AUTO	Timer/Weekly	2. Druk op de knop Timer/wekelijks. - De tijd verlaagt/verhoogt steeds per 5 minutes. Druk op de knop < of > om de minutein te stellen.
Knippert AM Knippert AUTO	Timer/Weekly	3. Druk op de knop Timer/ wekelijks. Druk op de knop < of > om de reinigingsmodus in te stellen. - U kurz instellen op automatische of uitgebrende modus.
Knippert AM Knippert AUTO	Timer/Weekly	4. Druk op de knop Timer/wekelijks. - De waarde die u instelt় gaat knipperen en de instillingen zich voltooid. - Als de instillingen zich voltooid, wordt de geconfigureerdeijd en ◆ weergegeven.
Deinstallingen annuleren	- Als u op de start/stop-knop drukt verwijl de stofzuiger oplaadt of u de tijd instelt, worden de installingen geannuleerd. - Let erop dat de installingen worden geannuleerd als de stofzuiger uit het oplaadstation worden gehaald.
Timeout	- Als er tijdens het instellen van de tijd gedurende 1 minuut geen knappen worden ingedrukt, wordt de tijdinstalling automatisch verlaten.

In deze modus kunt u de stofzuiger programmeren om een eenmalige reiniging uit te voeren op een bepaalde tijd op een specifieke dag van de week.

Een geprogrammeerde reiniging wordt alleen uitgevoerd als de stofzuiger is aangesloten op het oplaadstation.

	Afstandsbediening	Configurativolgorde
THU SAT		Standby-modus - In Standby-modus worden de geprogrammeerde kosten van de week weergegeven.
Als er geen gereserveerdeijd is	Timer/Weekly	1. Houd de knop Timer/wekelijks langer dan 3 seconden ingedrukt. Druk op de knop < of > om de dag van de week in te stellen. - Als er vooraf geen gereserveerdeijd is ingesteld, worden de huidige dag van de week weergegeven. - Als er geen geprogrammeerdeijd is, worden --:-- weergegeven.
Als er een gereserveerdeijd is
MON SAT Knippert	Timer/Weekly	2. Druk op de knop Timer/ wekelijks. Druk op de knop < of > om de uren in te stellen. * Als er een geprogrammeerd uw is, worden dit weergegeven. * Reinigingsmodus - Als er vooraf geen gereserveerdeijd is ingesteld, worden de reinigingsmodus ingesteld op automatische modus. Als er een gereserveerdeijd is, worden deze ingesteld op geconfigureerde modus.
KNippert FRI AM Knippert	Timer/Weekly	3. Druk op de knop Timer/ wekelijks. - Dearend van de 5 minutes. Druk op de knop < of > om de minutein te stellen.
	Afstandsbediening	Configuratievolgorde
Knippert FRI PM Knippert	Timer/Weekly Verlagen Start/ Stop	4. Druk op de knop Timer/ wekelijks. Druk op de knop < of > om de reinigingsmodus in te stellen. - U=knt instellen op automatische of herhalingsmodus.
Knippert FRI PM Knippert	Timer/Weekly	5. Druk op de knop Timer/ wekelijks. - De waarde die u instelt knippert en de instelleningen zijn voltooid. * Nadat de instelleningen zijn voltooid, knippert de dag van de week die u hebts ingesteld. Op dat moment kunt u maar stap (2) gaan en een volgende dag van de week toevoegen.
De instelleningen annuleren	- Als u op de start/stop-knop drukt verwijl u een wekelijkse gereserveerdeijd instelt, worden de gereserveerdeijd van de huidige ingestelde dag van de week geannuleerd. Als u de knop dan opnieuw indrukt, verlaat de stofzuiger de modus gereserveerdeijd instellen.
Timeout	- Als erijdens het instellenen van deijd gedurende 1 minuut geen knuppen worden ingedrukt, worden de modus gereserveerdeijd instellen automatisch verlaten.

Extra functies gebruiken

U kunt de robotstofzuiger gemakkelijker en handiger gebruiken met behulp van diverse extra functies.

U kunt de extra functies alleen met de afstandsbediening configureren.

Turbo-modus

Telkens als u op de turbo-knop drukt, gaat het turbo-pictogram op de display achtereenvolgens aan en uit.

Turbo-modus aan: De zuigborstel draait op maximumsnelheid.

Turbo-modus uit (normale modus): De zuigborstel draait op normale snelheid.

Stofsensor-modus

Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op de display achtereenvolgens uit en aan.

Stofsensor-modus aan: Als de stofzuiger in automatische reinigingsmodus voelt dat er op een bepaalde plek stof is binnengekomen, draait de reiniger en verandert van richting om dat gebied te zuigen en nadat het gebied is gereinigd, hervat hij zijn vorige baan. Als de stofzuiger in lokale, uitgebreide of handmatige modus voelt dat er in een bepaald gebied stof is binnengekomen, blijft de extra krachtige werking een paar seconden voortduren.

Stofsensor-modus uit: de reiniger voelt niet dat er stof is binnengekomen en gaat door in de ingestelde reinigingsmodus.

Een geluideffect selecteren

Druk op de geluidsselectieknop om een geluideffect te selecteren.

Telkens als u op deze knop drukt, worden geluidseffecten → geluid uit in deze volgorde geselecteerd. - Geluidseffecten: geluidseffecten afspelen. - Geluid uit: speelt geen geluid of aankondiging af.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

Houd de methoden voor reiniging en onderhoud in gedachten.

■ Als de aan-uitschakelaar beschadigd is, neem dan contact op met het servicecentrum zodat er geen ongelukken gebeuren. - Geen mechanische apparatuur gebruiken die niet door de fabrikant is geïnstalleerd en de vervorming van de stofzuiger kan bespoedigen.

Zet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uit voordat u de robotstofzuiger reinigt. De robotstofzuiger kan plotseling beginnen te werken en zo lichamelijk letsel veroorzaken.

Het sensorvenster en de camera reinigen

U moet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uitzetten, voordat u de robotstofzuiger reinigt.

Nooit water, thinner, benzeen enz. direct op de stofzuiger spuiten.

Wrijf het sensorvenster of de camera met een zachte doek licht schoon.

Voorsensorvenster en camera

De stofopvangbak en de filters reinigen

Leeg eerst de stofopvangbak voordat u deze reinigt.

■ Als u de stofopvangbak loskoppelt, let er dan op dat u geen stof uit de bak laat vallen. Leeg de stofopvangbak in de volgende gevallen.

1. Als de stofopvangbak vol stof zit.
2. Als de zuigkracht plotseling afneemt.
3. Als het geluid plotseling toeneemt.
4. Druk op de knop Stofopvang Verwijderen (PUSH) en trek de stofopvangbak los.

1. Haal de stofopvangbak los door deze te trekken in de richting van de pijl in de figuur.

1. Verwijder het filter en het gazen filter uit de stofopvangbak.

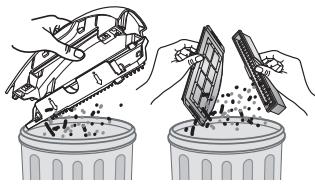

1. Schud het stof uit filter, gazen filter en stofopvangbak.
2. U kunt met water reinigen.

OPMERKING

Nadat u met water hebt gereinigd:

1. Stofopvangbak: veeg het water er helemaal af.
2. Filter, gazen filter: Droog ze helemaal af en zet daarna weer in elkaar.

1. Plaats het filter en het gazen filter weer in de stofopvangbak.
2. Zet het gazen filter in elkaar met het rooster maar onderen. Als de richting niet correct is, kunt u het niet in elkaar zetten.

Als de stofopvangbak zonder het filter wordt gemonteerd, verschijnt de foutcode C08. Let erop dat het filter wordt gemonteerd.

1. Sluit de stofopvangbak en installeer deze op de stofzuiger.

De zuigborstel reinigen

U moet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uitzetten, voordat u de robotstofzuiger reinigt.

• Daar het stof uit de stofopvangbak kan komen, maakt u de opvangbak los voordat u de zuigborstel reinigt.

1. Nadat u hebt gecontroleerd of er vreemde deeltjes in zitten, drukt u op de haak die bevestigd is aan de borsteldeksel om deze los te maken.

1. Licht de zuigborstel op uit de stofzuiger.

1. Verwijder vreemde deeltjes, zoals lange haren of touwtjes die om de zuigborstel zitten, met behulp van een borstel of een stofzuiger.

1. Na een reinigingsbeurt bevestigt u eerst de zijkant van de zuigborstel tegenover de aan-uitschakelaar en bevestigt daarna de andere kant.

1. Breng de zijkant in de twee gleuven en zet deze in elkaar door iets omlaag te schuiven tot het vastklikt.

VOORZORG

• U voorkomt dat de robotstofzuiger geblokkeerd raakt door erop te letten geen tandenstokers of wattenstaafjes op te zuigen.
• Als het verwijderen van vreemde deeltjes lastig is, neem dan contact op met een klantenservicecentrum.
• Daar de zuigborstel het stof van de vloer zuigt, gaan lange touwtjes of haren vastzitten rond de borstel. Controleer en reinig de zuigborstel regelmatig.

U moet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uitzetten, voordat u de robotstofzuiger reinigt.

1. Controleer of de draaiende zijborstel verbogen is of dat er vreemde deeltjes vastzitten in de borstel.

1. Trek rubber handschoenen aan, wikkel de draaiende zijborstel gedurende 10 seconden in een doek met warm water en veeg af met de doek.

1. Keer de draaiende zijborstel om en herhaal de procedures in stap 2.

1. Als er haren om de stofzuiger en de draaiende zijborstel zitten, maak dan de schroef los van de draaiende zijborstel met behulp van een kruiskopschroevendraaier om deze te verwijderen. Controleer bij het opnieuw monteren van de borstel de "L"-markering op de draaiende zijborstel en de "L"-markering op de stofzuiger en monteer daarna de zijborstel. (De letter "R" is gegraveerd in de rechter zijborstel.)

Omdat de draaiende zijborstel snel haar en andere vreemde deeltjes aantrekt, moet deze vaak worden gereinigd.

Veel vreemde deeltjes aan de draaiende zijborstel kan de borstel beschadigen.

U moet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uitzetten, voordat u de robot reinigt.

■ Als de robotstofzuiger plotseling zigzag gaat rijden, kan dit komen door vreemde deeltjes die vastzitten in het aandrijfwiel.

1. Als u het aandrijfwiel reinigt, legt u een zachte doek op de vloer, keert u de stofzuiger om en zet hem zorgvuldig neer.

1. Controleer op vreemde deeltjes en verwijder die zo nodig met behulp van een stok of een niet puntige tang.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

Symptom	Checklijst	Maatregelen
Robotstofzuigerwerkht helemaal Nietvoor het reinigen.	• Is de stofopvangbak gemonteerd?	• Plaats de stofopvangbak.
	• Staat de aan-uitschakelaar aan?	• Zet de aan-uitschakelaar aan.
	• Staat reinigingsmodus AUTO in dedisplay aan?	• Druk op de knop (DI). (U kunthem uitzetten door de knop (DI)3 seconden of langer ingedrukt te houden.)
	• Knippert het batterijniveau slechts op een niveau en verschijnt 'Lo' opde display?	• Til de robotstofzuiger op en sluitde stofzuiger handmatig aan op deoplader om hem op te laden.
	• De robotstofzuiger werkdt nicht alsde batterij in de afstandsbedieningleeg is.	• Vervang de batterijen in deafstandsbediening. (AAA type)
De robotstofzuiger isgestoptijdens het reinigen.	• Knippert het batterijniveau slechts op een niveau en verschijnt 'Lo' opde display?	• Til de robotstofzuiger op en sluithandmatig aan op deoplader om hem op te laden.
	• Is de robotstofzuiger blijven hakenan draden op de vloer?	• Zet de aan-uitschakelaar in deuitstand en maak de draden los.
	• Is de robotstofzuiger vast komente zitten aan de vloer bij eenhoogteverschil?	• Zet de aan-uitschakelaar op uit enverplaats de robotstofzuiger maar een andere plaats om te reinigen.
	- Het aandrijfwiel is opgetild.
	• Is er een dun doeke (lap) om hetaandrijfwiel gewikkeld?	• Zet de aan-uitschakelaar in deuitstand en verwijder het doeke.
	• Zit de robotstofzuiger vast aan de drempel?	• Zet de aan-uitschakelaar op uit enverplaats de robotstofzuiger maar een andere plaats om te reinigen.
De zuigkrachtiszwak.	• Controller of de stofopvangbakvol stof zit.	• Stop de robotstofzuiger en leeg destofopvangbak.
	• Controller of de zuiginvoerverstoot zit door vremeinde deeltjes.	• Zet de aan-uitschakelaar uit en verwijder de vremeinde deeltjes uittzeuin de zuiginvoer.
	• Controller of het filter verstoot zit.	• Reinig het filter goed.
De robotstofzuiger kan het oplaadstation Niet vinden.	• Controller of de stekker van het oplaadstation goed in het stopcontact zit.
	• Als op 1 m of minder van de voorkant en op 0,5 m of minder van de zijkanten van het oplaadstation obstakelsijken,要去 verwijdenen.
	• Als er zich vremde deeltjes op de oplaadcontactpunten bevinden,要去 u de contactpunten met een droge theedoek schoonvegen.
	• Is de VIRTUAL GUARDCNTbijk het oplaadstation geplaatst?	• Verplaats de VIRTUAL GUARDaar een andere plek, zodat de robotstofzuiger automatisch kan opladen.
De robotstofzuiger overschrijdt de begrenzing van de VIRTUAL GUARD.	• Zijn de batterijen van de VIRTUAL GUARD op?	• Vervang de batterijen.(2 alkalinebatterijen type D (LR20))
	• Is het moduslampje uit?	• Controller of de VIRTUAL GUARDisuitgeschakeld en stel deze op de gewenste modus in.
De batterijen van de VIRTUAL GUARDgaan veel te kort mee.	• Gebruikt u droge mangaanbatterijen?	• Vervang de batterijen door neue alkalinebatterijen.(2 alkalinebatterijen type D (LR20))
De robotstofzuiger voert de reinigings plotseling in diagonale richting uit.	• In de volgendeGVallen kan de robotstofzuiger möglich di diagonala reinaigen. - Nadat de robotstofzuiger is opgeladen terwij Hij schuin in het oplaadstation stond. - Als de robotstofzuiger na het reinigen van een gebied maar een ander gebied gaat via een verkorte route. - Als de hoek waarmee hij contact maakt met een obstakel nichtrecht (90') is. - Als de stofzuiger op een tegelvloer of houten vloer rijdt.	• De reinigingsrichting wordtbepaald door de beginpositie. waar hij gebieden reinigt volgens eengeprogrammeerde plattegrond, zaalteindelijk het hele gebied wordenbestreken. (Normale werking)Plaats het oplaadstation indeichting van de houtnerf en start met reinigen als derobotstofzuiger is aangesloten ophet oplaadstation.

FOUTCODE	OORZAAK	OPLOSSING
000	• Robotstofzuiger zit vast tijdens het navigeren.	• Zet de aan-uitschakelaar aan de onderkant op uit en verplaats de robotstofzuiger maar een andere plek.
001	• Een vreemd voorwerp (touwtje, papier, spelegoed enz.) zit vast in de zuigborstel.	• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit de zuigborstel.
002	• Een vreemd voorwerp (touwtje, papier, spelegoed enz.) zit vast in het linker aandrijfwiel.	• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit het linker aandrijfwiel.
003	• Een vreemd voorwerp (touwtje, papier, spelegoed enz.) zit vast in hetrecht aandrijfwiel.	• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit hetrecht aandrijfwiel.
005	• Controller de bumpersensor.	• Zet uit aan de onderkant en verwijder het obstakel aan de voorkant van de robotstofzuiger of verplaats deze� een andere plek.
006	• Vreemde stoffen (stof, vlek etc.) bevindt zich op het obstakelsensorvenster	• Zet de aan-uitschakelaar aan de onderkant op uit en veeg met een zachte doeck de vreemde stof van voor- en achtersensorvensters.
007	• Vreemde stoffen (stof, vlek etc.) bevindt zich op het obstakelsensorvenster	• Zet de aan-uitschakelaar aan de onderkant op uit en veeg met een zachte doeck de vreemde stof van het steiltesensorvenster.
008	• Stofopvangbak is Niet gemonteerd.	• Duw de stofopvangbak in de stofzuiger tot deze vastklikt.
009	• Een vreemd voorwerp (touwtje, doeck enz.) zit vast aan de draaiende zijborstel.	• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit de zuigborstel.

Stofzuiger Oplader (station)

Classificatie	Onderdeel	SR8950* SERIE
Mechanische specifications	Diameter	350mm
	Hoogte	80mm
	Gewicht	3.2kg
Elektrische specifications	Vermogensspanning	AC220-240V~, 50-60Hz
	Vermogensverbruik oplader	40 W
	Vermogensverbruik stofzuiger	40 W
	Batterijspecifications	14.4V / 31.68Wh
Reinigungsspecificities	Oplaadtype	Autom. opladen/handmatig opladen
	Reinigungsmodus	Autom., Lokaal, Uitgebrecht, Handmatig, Timer, Wekelijks
	Oplaadtijd	Ca. 180 minutes
	Reinigungstijd (op een harde vloer)	Ca. 100 minutes
Reinigungsmethode		Plafondvormherkenning
Type stofzuigerknop		Aanraaktype

Deze stofzuiger voldoet aan de volgende richtlijnen:

EMC-richtlijn: 2004/108/EEG

Veiligheidsrichtlijn laagspanning: 2006/95/EG
