GEBRUIKSAANWIJZING NAVIBOT SR 8857 SAMSUNG

Date d'achat : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Revendeur : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

CET APPAREIL EST DISTRIBUTE PAR :

SAMSUNG

56, Quai de Dion Bouton

92806 PUTEAUX CEDEX

• Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.

• Alleen voor gebruik binnenshuis.

Nederlandsls

imagine the possibilities

Hartelijk voor uw aankoop van een Samsung product.

Registreer uw product op

www.samsung.com/register en win!

VEILIGHEIDSINFORMATIE

• Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding ter referentie.

• Omdat deze gebruksinstrumentes gelden voor meerdere modellen,:kennen de eigenschappen van uw stofzuiger verschillen van de beschrijving in deze handleiding.

WAARSCHUWINGSSYMBOLEN IN DEZE GEBRUKSAANWIZING

WAARSCHUMING	Geeft aan dat er risico op ernstig of dodelijk letsel bestaat.
LET OP	Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE GEBRUIKSAANWIJZING

OPMERKING

Uitleg van terminologie, om gebruikers te helpen het product op de juiste wijze te gebruiken.

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

Bij het gebruik van elektrische apparaten要去en onder meer de volgende basisvoorzorgen inRCT Acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN.

Haal de stekker uit het stopcontact wanner u het apparaat Niet gebruikt en wanner u er onderhoud aan pleegt.

WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.
• Gebruik de robotstofzuiger of het oplaadstation Niet als deze op enige wijze zich beschadigd.
• Als de stofzuiger Nietaar behoren werk, is gevaln, buiten is blijven staan of in het water is gevaln, moet u het apparaat hier een klantenservicecentrum brengen.
• Pak het oplaadstation en de robotstofzuiger Niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat is Niet bedoeld voor Personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mental vermogen, of met onvoldoen deervaring en kennis,TZij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen dieren onder toezicht te worden gehonden om te voorkomen dat ze met het apparaat gaan spelen.

BATTERIJOPLADER

• Pas de gepolariseerde stekker Niet aan om deze op een nicht-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.
• Gebruik het product Niet buiten of op natte oppervlakken.
  Haal de stekker van het oplaadstation uit het stopcontact wanner u dit Niet gebruikt en wanner u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik het product Niet wonneer het snoer of de stekker beschadigd is.
• Trek of draag het product Niet aan het snoer, gebruik het snoer Niet als handvat, sluit de deur Niet op of over het snoer—heen en trek het snoer Niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit.
  Trek de stekker Niet aan het snoer uit het stopcontact. Pak de stekker beet en Niet het snoer.
• Vermink of verbrand de batterijen nicht, aangezien deze bij hoge temperaturen ontploffen.
• Probeer Niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd klantenservicecentrum worden uitgevoerd.
• Stel het oplaadstation Niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook Niet met enige vloeistof voucht in contact komt.

ROBOTSTOFZUIGER

• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munten enzovoorts op.
• Gebruik het apparaat Niet zonder filter. Wanner u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen Niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk worden ingeschakeld.
• Steek geen voorwerpen in openingsen. Gebruik het apparaat Niet als er openingsgeblokkeerd zich; houd openings vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, goatsteenreiniger, enzovoorts).
• Zuig geen zaken op die branden of waar rook vanaf komt zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen zoals benzine op die kuren ontvlammen of ontploffen en gebruik het apparaat Niet op plekken waar deze vloeistoffen aanwezig kuren zich.
• Gebruik de robotstofzuiiger Niet in een afgesloten ruimte dieGVuld is met dampen van verf op oliebasis,verfverdunner, antimottenmiddelen,ontvlambaar stof of andere explosieve of qiftige dampen.
• Bij extreem gebruik en onder extreme temperatuuromstandigheden konnen er lekken in de batterijicellen ontstaan.

Als.Deze vloeistof met de huid in aanraking komt, moet u deze snel met water wassen. Als de vloeistof in de ogen komt, moet u deze onmiddelijk minimaal 10 minutes lang met schoon water spoelen. Zoek medische hulp.

VEILIGHEIDSINFORMATIE

02

PRODUCTKENMERKEN

13

MONTAGE VAN DE STOFZUIGER

15

DE STOFZUIGER GEBRUIKEN

20

HULPMIDDELEN EN FILTER ONDERHOUDEN

34

PROBLEM OPLOSSEN

40

PRODUCTSPECIFICATIE

43

06 Stroomtoevoer
07 Vór het gebruik
10 Tijdens het gebruik
11 Reiniging en onderhoud
13 Productkenmerken

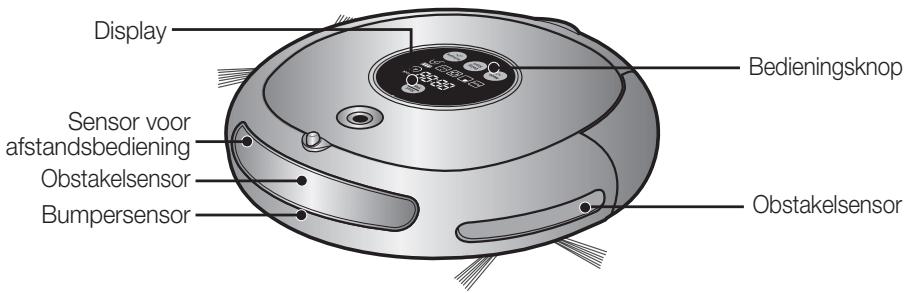

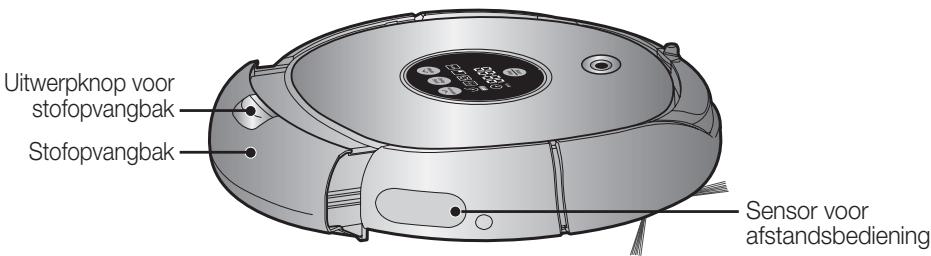

15 Onderdelen

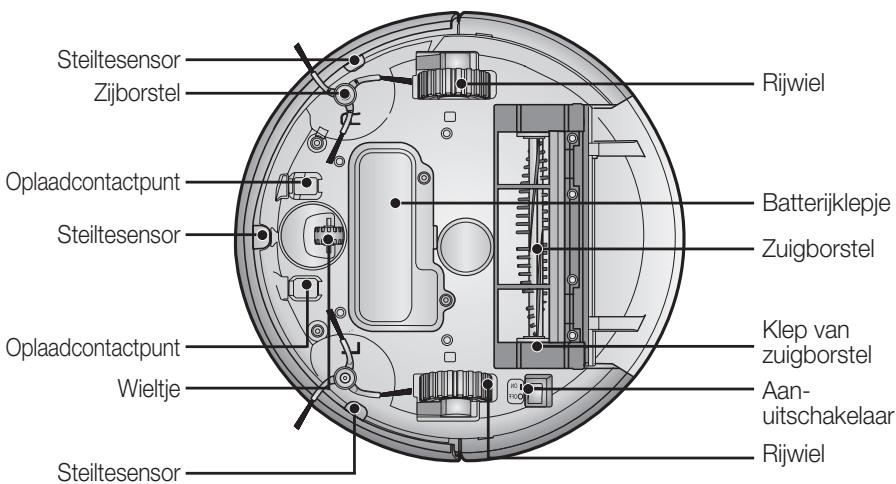

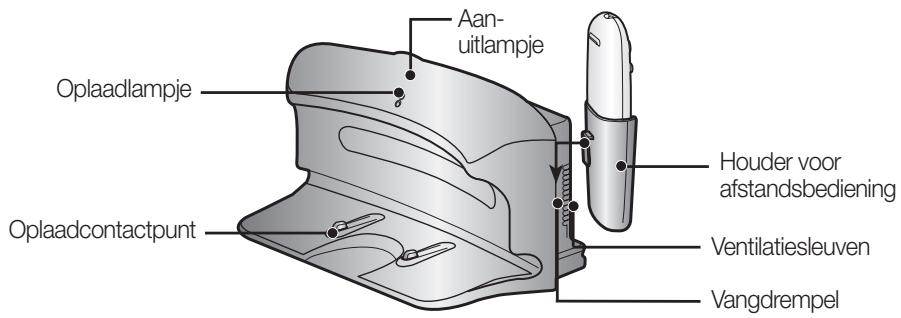

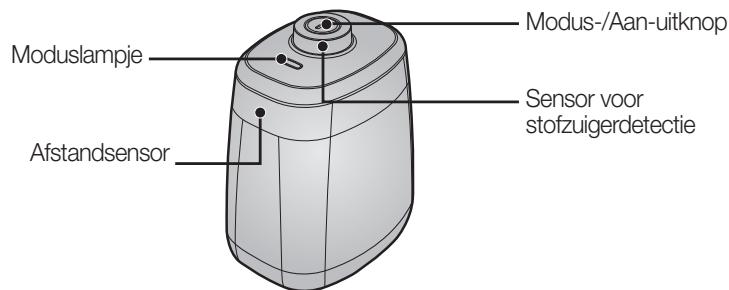

16 Namen van de onderdelen

20 De robotstofzuiger gebruiksklaar make

20 Volgorde van installmentie
20 De aan-uitschakelaar gebruiken
21 Het oplaadstation plaatsen

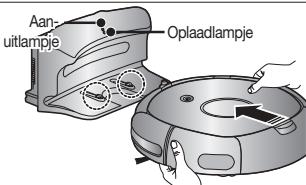

22 Opladen
23 De batterij
24 De VIRTUAL GUARD plaatsen

26 De robotstofzuiger gebruiken

26 Reiniging starten/stoppen
27 Opnieuw opladen
28 Automatische reiniging
29 Lokale reiniging
30 Uitgebinde reiniging

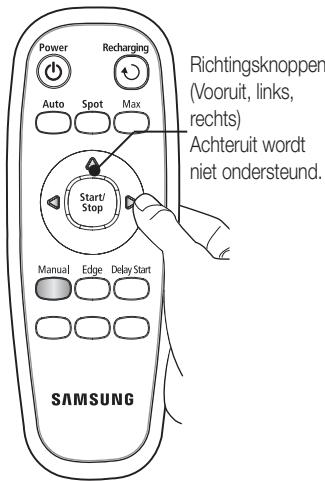

31 Handmatige reiniging
32 Zijborstel reiniging
33 Geplande reiniging

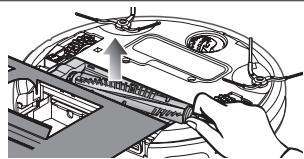

34 De robotstofzuiger reinigen

34 Houd de methoden voor reiniging en onderhoud in gedachten

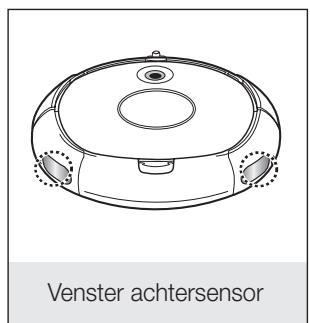

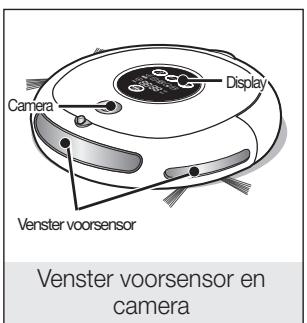

34 Het sensorvenster en de camera reinigen
35 De stofopvangbak en het filter reinigen

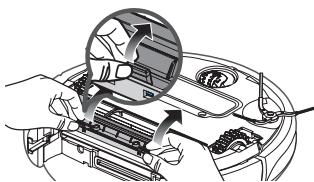

36 De zuigborstel reinigen
38 De draaiende zichborstel voor reiniging van randen reinigen
39 Het rijwiel reinigen

40 Controleijst voor bellen met de klantenservice
42 Probleemoplossing voor foutcodes

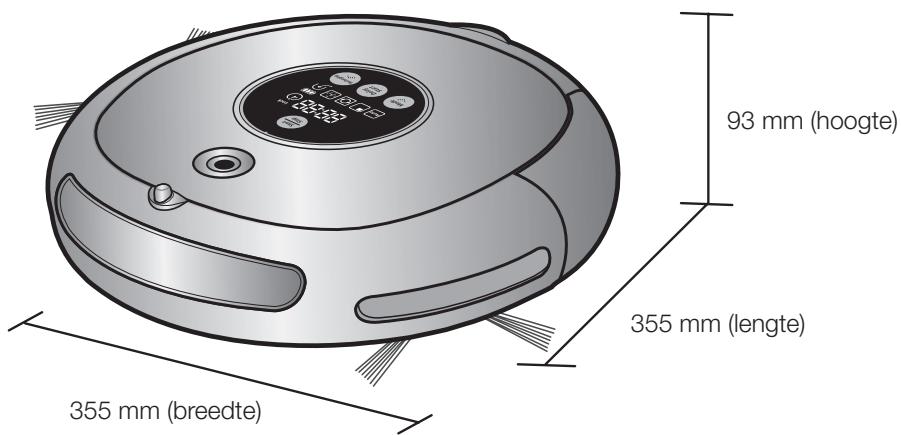

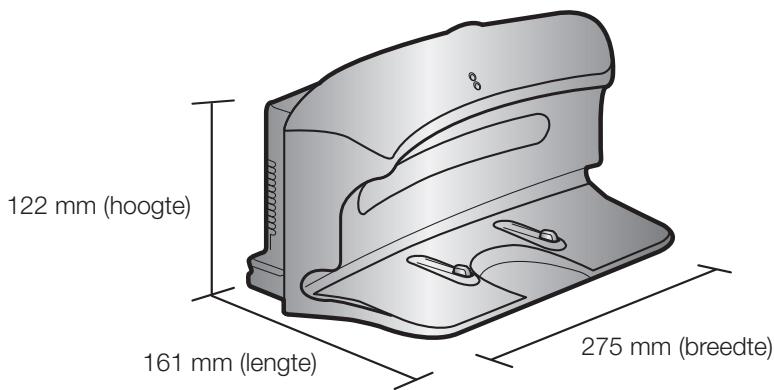

43 Productspecificatie

STROOMTOEVOER

Buig het netsnoer Niet te veel enplaats er geen zware voorwerpen op zodate het kan breken.

• Dit zou tot brand en elektrische schokken kunnen leiden.

Zorg dat u eventueel aanwezig stof en water van de stekker verwijdert.

• Als u dit Niet doet, zou dat tot een storing en elektrische schokken können leiden.

Trek de stekker Niet aan het snoer UIT het stopcontact en raak de stekker Niet met natte handen aan.

• Dit zou tot brand en elektrische schokken kunnen leiden.

Steek nicht meerderete stekkers tegelijk in een contactdoos. (Laat het snoer Niet open enbloot op de grond liggen.)

• Dit zou tot brand en elektrische schokken konnen leiden.

Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact.

• Dit zou tot brand en elektrische schokken kunnen leiden.

VOOR HET GEBRUIK

Alvorens de robotstofzuiger in te schakelen,要去 u zorgen dat de stofopvangbak is geplaatst.

• Als de stofopvangbak nicht is geplaatst, zal de robotstofzuiger nicht werken.

Gebruik de robotstofzuiger nooit op locaties met brandbaar materiaal, zoals:

• Locaties met kaarsen of bureaulampen op de vloer.
• Locaties met onbewaakt vuur (vlammen of gloeende kolen).
• Locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts.

De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat Niet op de volgende locaties.

• Zolders, kelders, magazijnen, industrielle gebouwen,APE kamers op afstand van het hoofdgebouw, locaties die blootstaan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werkking en defecten).

• Als een deur gesloten is, zal de robotstofzuiger die kamer Niet;kennen binnenkomen.
• Zorg erECHTER voor dat u de deuren van de hoofdingang, maar de tuin, de badkamer en eventuale ruimten waar de robotstofzuiger maar een lager gedeelte kan vallen, gesloten houdt.

Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed.

• Wanner u de kwastjes Niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het rijwiel of de zuigborstel verstrikt raken.

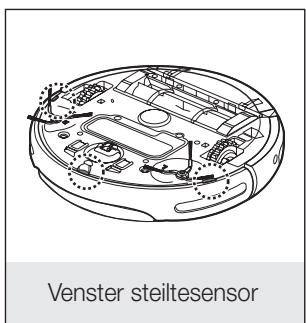

Wanneer de steiltesensor verruild raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen.

Mensen konnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen. Om dit gevaar te voorkomen kunt u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus)plaatsen. Reinig het sensorvenster om te voorkomen dat de input van de camera tot verkeerde opdrachten leidt.

VOOR HET GEBRUIK

Verwijder van tevorenkleine en breekbare voorwerpen uit het te reinigen gebied.

• Haal objecten weg voordat de reiniging begint.
• Zorg dat u breekbare zaken zoals porselein, glas, bloempotten enzovoorts weghaalt.
• De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen zoals sieraden en juwelen.

Haal verspreide objecten op de vloer weg voordat de reiniging begint.

• De robotstofzuiger kan obstakels op 5 cm afstand herkennen.
• Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, stroomsnoeren, tafelkleedjes en broekriemen hunnen in het rijwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel hunnen vallen.

Informeer alle gezinsleden en andere relevante personen voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn.

• De robotstofzuiger kan gegen kinderen opbotsen waardoorDEXE kunnenkommen te vallen.

Zorg dat kinderen nicht op de robotstofzuiger stappen of erop gaan zitten.

• Kinderen können dan vallen en zich bezeren en het product kan ernstig beschadigen.

Wonneer een kind of huisdier alleen worden gelaten, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in de uitstand staat.

• De robotstofzuiger zou hun aandacht konnen trekken.
• Als er vingers, voetjes, poten, kleding of haar in het draaiende wieI of de borstel vastraken, kan dit tot letseI leiden.
• Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakel worden herkend en worden dat gebied möglichnest nicht gereinigd.
• Wanneer de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en+zijn alle functies uitgeschakeld.

Bij hetplaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer Niet open enbloot op de vloer ligt.

• Wanner de robotstofzuiger automatisch gaat opladen of langs het oplaadstation kommt, kan dieze het netsnoer meeslepen.

Houd het netsnoer van het oplaadstation alsijd op het stopcontact aangesloten.

• Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij Niet automatisch worden opgeladen als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten.

Veiligheidsinformationie

VOOR HET GEBRUIK

Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

• Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces möglichk verzoren.

Als er zich objecten voor het oplaadstation bevinden, hunnen deze verhinderen dat de robotstofzuiger zich automatisch LAST OPLAD.

Zorg dat het gebied leeg is.

Er mogen zich 0,5 m links en rechts en 1 m vór het oplaadstation geen obstakels bevinden.

Veroorzaak geen kortsluiting bij de oplaadcontactpunter met metalen voorwerpen zoals haak- en breinaalden, schroevendraaiers, enzovoorts.

• Hierdoor kan het oplaadstation ernstig beschaden.

Zorg dat het oplaadstation vrij is van sporen van vloeistoffen.

Zorg dat de robotstofzuiger Niet over vloeistoffen zoals water, olie en plasjes van huisdieren hebweegt of.Deze opzuiigt.

• Hierdoor kan het apparaat ernstig hunnen beschadigen.
• Vloeistoffen zonden zich via de wielen können verspreiden en tot verontreiniging leiden.

Gebruik het oplaadstation Niet voor andere doeleinden.

• Hierdoor kan het oplaadstation ernstig hunnen beschadigen of brand veroorzaken.

TIJDENS HET GEBRUIK

De robotstofzuiger mag nicht opDICke vloerkleden worden gebrukt.

• Dit zou tot problemen met de robotstofzuiger können leiden.
• Het vloerkleed zou hierdoor kuren beschädigen.

Gebruik de robotstofzuiger nicht op een tafel of een andere hoge locatie.

• Als het apparaat per ongeluk valt, zou het ernstig hunnen beschadigen.

De robotstofzuiger kanijdens het zuigen gegen meubels zoals stoelpoten, tafelpoten, dun en lang meubilair en dergelijk opbotsen.

• Voor snellere prestaties zet u stoelen boven op de tafel.

Plaats geen voorwerpen boven op de robotstofzuiiger.

• Dit zou tot storingen{kunnenleiden.

Verwijder tijdens het reinigen onmiddelijk eventuele groesteukken papier of plastic zakken uit het apparaat.

• Wanner het apparaat langereijd met een geblokkeerde ingang worden gebruikt, kan het hierdoor ernstig beschadigen.

Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produeert, zet u onmiddelijk de aan-uitschakelaar in de uitstand en belt u het klantenservicecentrum.

De robotstofzuiger zou bij de Voordeur of de drempel van de tuindeur vast könnenkommen te zitten.

• Om veiligheidsredenen stopt de robotstofzuiger met zuigen als bereits zich langer dan 5 minuten nicht kan verplaatsen.
• Om het zuigen te hervattenzet u de aan-uitschakelaar in de uitstand en weeirindeaanstand nadat u het apparaat hebvtverplaatst naareen plek waar het de reiniging kan voortzetten.

TIJDENS HET GEBRUIK

OPMERKING

De robotstofzuiger kan locaties die unde nicht kan bereiken zoals hoeken en ruimten:tussen banken en muren nicht volledig reinigen.

• Reinig deze locaties vanijd totijd.

OPMERKING

Na een reiniging konnen er stofvlokken achechterblijven als deze zichijdens het reinigen hebben gezormd en de robotstofzuiger deze Niet heeft opgezogen.

• Veeg in dat geval het stof met een ander reinigingshulpmiddel op.

REINIGING EN ONDERHOUD

Wanneer u het product reinigt, mag u geen waterrechtstreeks op de buitenkant spuiten of deze met vluchtige stoffen zoals benzeen, thinner en alcohol schoonvegen.

• Hierdoor kan het apparaat ernstig konnen beschadigen.

Oefen geen harde druk uit op de bumper van de robotstofzuiger.

Het apparaat mag alleen door een gekwalificeerde onderhoudsmonteur uit elkaar worden gehald en in elkaar worden gezet.

• Hierdoor kan het apparaat+kunnen beschadigen.

Verwijder regelmatig eventuele vreemde stoffen die zich op de obstakel- en steiltesensoren ophopen.

• Vuilophoping leidt tot een onnauwkeurige werkking van de sensoren.

REINIGING EN ONDERHOUD

Gebruik alkijd de reinigingsborstel om vreemde stoffen te verwijderen, nadat u de aan-uitschakelaar in de uitstand hebt gezet.

• Als u dit nicht doet, bestaat de möglichkheid dat het apparaat plotseling in werkig treedt en lichamelijk letsel veroorzaakt of ernstig beschadigt.

Als het netsnoer is beschadigd,要去 dit door een gekwalificierde onderhoudsmonteur van het klantenservicecentrum latentervangen.

• Als u dit Niet doet, zou dat tot brand en elektrische schokken können leiden.

Zorg dat u UIT veiligheidsoogpunt het netsnoer loskoppelt voordat u het oplaadstation reinigt.

Neem contact op met het klantenservicecentrum van Samsung Electronics als u de batterij wilt verrangen.

• Gebruik van andere dan originele batterijen leidt tot storing van het product.

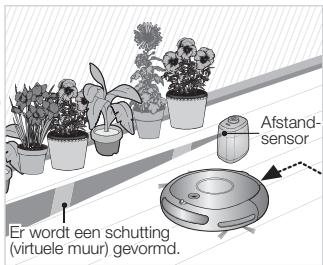

HANDIGE VIRTUAL GUARD-FUNCTIE

U kurz de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

- Wat is plafondvormherkenning (Visionary mappingTM)?

Met deze functie worden met behulp van de camera op de bovenkant de vorm van het plafond voor het te reinigen gebied geidentificiered en wordt de Beste manier bepaald om elk gedeelte van de vloer te bestrijken.

GRONDIGE REINIGING VAN ELKE HOEK

Aangezien de robotstofzuiger de vloer in opeenvolgende stukken reinigt (2) volgens de kaart die door de plafondvormherkenningsfunctie is opgesteld, worden elke hoek van de vloer gereinigd.

DIVERSE REINIGINGSMODI

Er zijn diverse reinigingsmodi beschikkaar,om in al uw reinigingsbehoeften te voorzien.

Alle ruimten worden automatisch gereinigd.

2. Lokale modus

Een specifiek lokaal gebied worden intensief gereinigd. Dit kan worden gebruikt om brooden koekkruimels op te ruimen.

3. Uitgebrede modus

De robotstofzuiger reinigt totdat de batterij bijna leeg is.

4. Handmatige modus

De vloer kan handmatig worden gereinigd door de robotstofzuiger met een afstandsbediening te verplaatsen.

5. Zijborstel modus

Wanneer de obstakelsensorijdens het stofzuigen een obstakel herkent, worden de snugelheid van de robotstofzuiger verminderd om de impact van de botsing te minimisieren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo zichd mightelijk bij hoekjes om deze schoon te make.

6. Geplande reinigingsmodus

Op het ingesteldeijdstip reinigt der robotstofzuiger de vloer.

AUTOMATISCH OPLADEN

Als de batterij bijna leeg is, worden de robotstofzuiger automatisch maar het oplaadstation geleid voor een snelle automatische oplaadsessie.

DRAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN

Met de draaiende zichborstel worden stof uit hoeken en van randen wegheaald.

DREMPELS OVERSTEKEN

Dankzij zijn vernuftige rijsystemeem kan de robotstofzuiger over drempels met een hoogte van circa 1,5 cm—heen en zo alle kamers reinigen. De robotstofzuiger is möglichn Niet in staat om over een drempel van 1,5 cm te gaan, afhankelijk van de vorm van de drempel.

ANTI-BOTSING

De robotstofzuiger herkent en ontwikt in twee fasen obstakels. Eerst worden obstakels herkend door de zeven obstakelsensoren. Als de robotstofzuiger toch gegen een obstakel botst, absorberen de twee bumpersensoren de schok.

VEILIGHEIDSINRICHING

Wanneer de robotstofzuiiger tijdens het reinigen worden opgetild, worden dit door een sensor gedetecteerd en stoppen automatisch de rijwielen, de zuigborstel, de zuigmotor en de draaiende zichborstels hun werking.

Montage van de stofzuiger

ONDERDELEN

Stofzuiger

■ Afstandsbediening

- Oplaadstation

Andere onderdelen

[Stofzuiger]
Voorkant

Zijkant

Onderkant

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

[ Oplader (station) ]

[VIRTUAL GUARD]

De batterijenplaatsen

Er zijn geen batterijen bij het product geleverd. Batterijen要去en apart worden aangeschaft.
Plaats voör gebruik de alkalinebatterijen (type D).

1

Houd de vergrendeling ingedrukt en til de klep van de VIRTUAL GUARD omhoog.

2

Plaats de batterijen op de aangegeven wijze in de VIRTUAL GUARD. (Als de batterijen Niet met de polen in de juiste richting worden geplaatst, zal de VIRTUAL GUARD nicht werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaatsv klikt.

• Specificatie: Alkalinebatterijen type D (LR20)

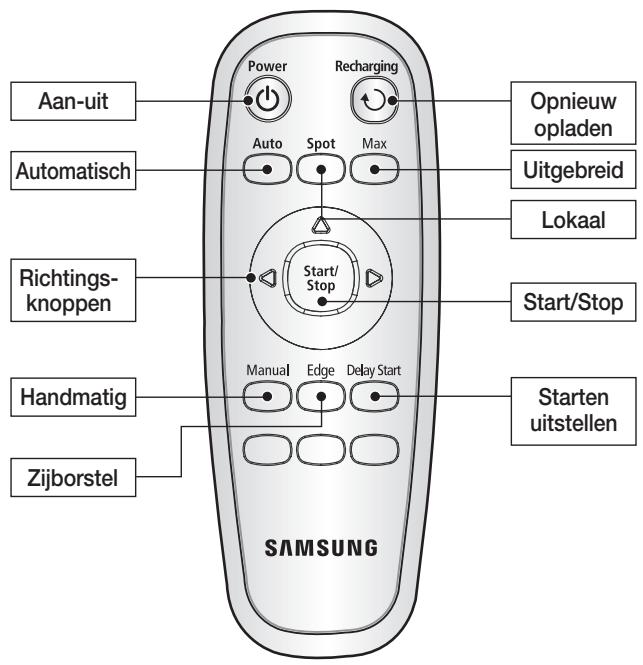

[ Afstandsbediening ]

- De batterijen in de afstandsbediening plaatsen

Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst.
Plaats voör gelebruik de alkalinebatterijen (type AAA).

1

Houd de vergrendeling ingedrukt en til het klepje van het batterijcompartment aan de achterkant van de afstandsbediening omhoog.

2

Plaats de batterijen op de aangegeven wijze in de afstandsbediening. (Als de batterijen Niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening nicht werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaats klikt.

• Specificatie: Alkalinebatterijen type AAA

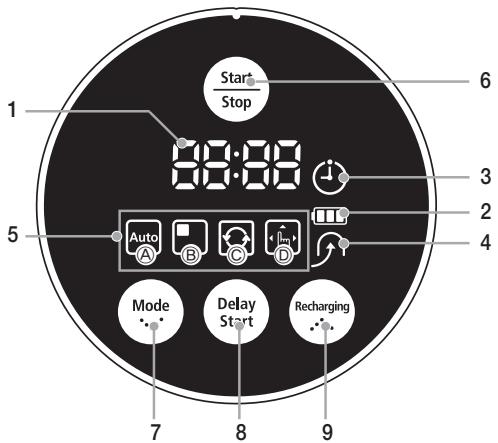

[Display]

DISPLAYGEDEELTE

1. Cijferdisplay

• Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven.

• Tijdens het opladen: de voortgang van het opladen worden in 3 stappen weergegeven.
• Tijdens het gebruik: het batterijniveau worden weergegeven. Het batterijniveau looptarends het gebruik vanaf FULL per niveau terug. (Wanner de batterij volledig leeg is, knippert er eén niveau om "LO" aan te geziven.)

3. Geplande reiniging

• Als er een reiniging is ingepland,licht het pictogram van Geplande reiniging op.

4. Opnieuw opladen

• Dit pictogram Licht op wanner de robotstofzuiiger maar het oplaadstation terugkeert om de batterij op te laden.

5. Display voor reinigingsmodi

• Na elke druk op de reinigingsmodusknop worden de desbetreffende reinigingsmodus weergegeven.

(a) Automatische modus: dit pictogramlicht op wanner de Automatische reinigingsmodus is geselecteerd.
(b) Lokale modus: dit pictogramlicht op wanner de Lokale reinigingsmodus is geselecteerd.
(c) Uitgebreide modus: dit pictogram Licht op wanner de Uitgebreide reinigingsmodus is geselecteerd.
(d) Handmatige modus: dit pictogram richt op wanner de Handmatige reinigingsmodus is geselecteerd.
(e) Zijborstel modus: : "Ed 98" brandt wanner de zichborstelmodus is geselecteerd.

KNOPPENGEDEELTE

6. Start/Stop

• Druk hierop om het reinigen te starten en stoppen.

7. Reinigingsmodus

• Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop () om het reinigen te starten.

8. Starten uitstellen

• Druk hierop om een reiniging in te plannen. U kunt een reiniging tot 23研究成果.

9. Opnieuw opladen

• Na een druk op deze knoplicht het pictogram voor Opnieuw opladen op en keert de robotstofzuiger waar het oplaadstation terug om de batterij op te laden.

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

VOLGORDE VAN INSTALLATIE

1. De aan-uitschakelaar gebruiken

Om de robotstofzuiger te künnen gebruiken, moet u de aan-uitschakelaar aan de onderkant van het apparatus in de aanstand zetten.

2. Het oplaadstation plaatsen

Om de robotstofzuiger te konnen opladen, moet eerst het oplaadstation worden geinstalleerd.

Bij aankoop van het product is de batterij nog Niet geladen.

Daarom要去deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiger gaat gebruiken, moet u de batterij volledig opladen.

4. De VIRTUAL GUARD plantaen

U=knt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

DE AAN-UITSCHAKELAAR GEBRUIKEN

Om de robotstofzuiger te{kunnen gebruiken, moet u de aan-uitschakelaar in de aanstand zetten.

Als u de aan-uitschakelaar in de uitstand zet, worden alle instellingen gesemet.

1. Draai de stofzuiger om en zet de aanuitschakelaar in de aanstand.

• Als de pictogrammen nicht oplichten, betekent dit dat de batterij leeg is. Zet de robotstofzuiger in dat geval in het oplaadstation nadat u de aan-uitschakelaar in de aanstand hebt gezet.
• Let op dat alle instellingen worden gereset als u de aanuitschakelaar in de uitstand zet.
• Wonneer het apparaat is ingeschakeld en er gedurende ongeveer 10 minutes nicht op een knop worden gedrukt, worden het apparaat automatisch uitgeschakeld om de batterij te sparen. Als u de robotstofzuiger opnieuw wilt gebruiken, drukt u op de Power-knop of de Start/Stop-knop.

Als de aan-uitschakelaar in de uitstand staat, worden de robotstofzuiger nicht opgeladen, ook Niet als alles zich in het oplaadstation bevindt.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

HET OPLAADSTATION PLAATSEN

1. Plaats het oplaadstation op een vlakke ondergrond.

1. Er mogen zich 0,5 m links en rechts en 1 m voór het oplaadstation geen obstakels bevinden.

1. Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

1. Laat het netsnoer langs de muur lopen.

1. Wanneer het een houten vloer betreft, staat u het oplaadstation indezelfde richting als de houtnerven.

OPMERKING

Houd het netsnoer van het oplaadstation alsijd op het stopcontact aangesloten.

• Als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation Niet vinden en kan de batterij Niet automatisch worden opgeladen.

• Als de robotstofzuiger van het oplaadstation worden losgemaaakt, worden de batterij automatisch ontladen.

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

OPLADEN

Bij aankoop van het product is de batterij volledig ontlagen. De robotstofzuiger moet dan eerst handmatig worden opgeladen.

Zet de aan-uitschakelaar aan de onderkant van het product in de aanstand.

1. Breng de oplaadcontactpunten van de stofzuiger op geldijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een "oplaadgeluid"uit het oplaadstation hoort.

2. Het oplaadlampje worden groen.

1. Controller de oplaadstatus van de robotstofzuiger.

2. Wonneer het opladen begint, worden achtereenvolgens de batterijniveau-indicator en " B" op het display weergegeven.

3. Wanneer het opladen gereed is, worden achtereenvolgens de batterijniveau-indicator en "FULL" op het display weergegeven.

• Wanneer de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en zalDEXZICHZELAUTOMatisch bij het oplaadstation opladen.
  ■ Wonneer de batterijniveau-indicatorijdens het reinigen knippert en "LO" op het display worden weergegeven, kan de robotstofzuiger Niet met de afstandsbediening of de knoppen op de stofzuiger worden bediend. In dit geval moet u de robotstofzuiger directaar het oplaadstation dragen om de batterij weeper op te laden. (Dit gebeurt wonneer de batterij volledig ontladen is.)

OPMERKING

• Na aankoop van het product duurt het ongeveer 120 minutes om de batterij volledig op te laden en loopt het product circa 90 minutes.
• Wanner de batterij worden opgeladen terwijl deze oververhit is, kan de oplaadtijd toenemen.
• Te nemen maatregelen wonneer het opladen Niet soepel verloopt.
  Wanneer de robotstofzuiger nicht automatisch kan worden opgeladen,要去 u het volgende proberen:
• Zet de aan-uitschakelaar aan de onderkant van de robotstofzuiiger in de uitstand en weein de aanstand (Reset).
• Haal de stekker van het oplaadstation uit het stopcontact en steek deze er werk terug in (Reset).
• Controller of er zich geen vreemdestoffen op de oplaadcontactpunten bevinden en veeg\
• deze contactpunten op de stofzuiger en het oplaadstation met een droge doek schoon.
• Controller of er zich sterk reflecterende objecten in de buurt van het oplaadstation bevinden.
• Wonneer de robotstofzuiger van het oplaadstation worden gehald, zal de batterij op een naturulijke manier ontladen.
• Laad de robotstofzuiger zo möglichk op met behulp van het oplaadstation. (Wanner u voor langere tijd vanuis bent vanwege een zakenreis, eenvakantie, enzovoorts, moet u de aanuitschakelaar op de robotstofzuiger in deuitstand zetten, de stekker van het oplaadstation uit het stopcontact halen en de producten opbergen.)

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE BATTERIJ

• De robotstofzuiger loopt op milieuvriendelijk oplaadbare batterijen van het type nikkelmetaalhydride (NiMH) en is voorzien van een overlaadbeveiliging die een lange levensduur garandeert.
• De batterijgarantie geldt voor eenperiode van 6 maanden na de aankoopdatum.
  ■ Wonneer u een batterij koopt, moet u vór de aanschaf het klantenservicecentrum vragen om het modelnummer en het symbolDat aangeeft dat het een origineel onderdeel betreft (Amsun).

• Deze batterij is alleen bedoeld voor robotstofzuigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken.
• Haal de batterij Niet uit elkaar en pas deze nicht aan.
• Laad de batterij op op een locatie met goede ventilatie.
• Stel de batterij Niet bloot aan vuur en verhit deze Niet.
• Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan.
  -Bewaar de batterij binnenshuis (0^ 40^)
• Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijk manier wegwerpen.
• Worp deze batterijen Niet weg bij het normale huishoudelijk afval.

• Houd u bij het wegwerpen van oude batterijen aan alle lokale regelgeving.

• Als de batterij defect is, mag u deze Niet demonteren. Neem contact op met het%Dichtstbijzijnde klantenservicecentrum.

• Een langere oplaadtijd en een kortere levensduur van de lading betekent dat de batterij aan het eind van zijn levenscyclus zit. Neem contact op met een geauthoriseerd klantenservicecentrum om de batterij te verrangen.

De oplaadbare accu waarvan dit apparaat is voorzien, kan nicht door de gebruiker worden verrangen.

Voor informatatie over de verwangings ervan neemt u contact op met het servicecentrum.

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

Bediening van de knoppen

1. Status van het moduslampje

• Schuttingmodus (virtuele muur): het lampje knippert rood.
• Wachtmodus (virtuele deur): het lampje knippert groen.
• Uit: het lampje isuitgeschakeld.

2. De modus instellen

• Telkens wanner u op de Modus-/Aan-uitknop drukt, worden de volgende opties in deze volgorde geselecteerd: Schuttingmodus (virtuele muur) Wachtmodus (virtuele deur) Apparaat UIT.

• De afstand van de virtuele wand is minimaal 2.5m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de robot.

Een schutting (virtuele muur) vormen

De VIRTUAL GUARD vomt een onzichtbare barrière die de robotstofzuiger Niet kan overschrijden.

Bijvoorbeeld voor plantenbakken, meubilair, de Voordeur, enzovoorts.

1. Selecteer met behulp van de Modus-/Aan-uitknop de Schuttingmodus (virtuele muur).

2. Het moduslampje knippert rood.

3. Plaats de VIRTUAL GUARD voór het gebied dat u voor de robotstofzuiger wilt blokkeren.

4. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger Niet kan overschrijden.

De stofzuiger gebruiken

De VIRTUAL GUARD vomt een onzichtbare barrière die de robotstofzuiger nicht kan overschrijden totdat de huidige ruimte volledig is gereinigd. Wonneer het reinigen van de ruimte gereed is, opent de VIRTUAL GUARD de onzichtbare deur.

1. Selecteer met behulp van de Modus-/Aan-uitknop de Wachtmodus (virtuele deur).
2. Het moduslampje knippert groen.
3. Plaats de VIRTUAL GUARD bij de ingang van de kamer die要去 worden gereinigd.
4. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger Niet kan overschrijden.

• Schakel het apparaat uit wanner u de VIRTUAL GUARD Niet gebruikt. (Wanner u de robotstofzuiiger gedurende langerearendiet Niet gebruikt, moet u de batterijen van elkaar scheiden om te voorkomen dat ze ontladen.)
• Als de Modus-/Aan-uitknop Niet werkt, betekent dit dat de batterijen op+zijn. Vervang in dat geval de batterijen. (Specifications: Alkalinebatterijen type D (LR20))
• U kunt tevens een VIRTUAL GUARD aanschaffen bij de klantenservicecentrum van SamsungElectronics., Ltd.

* Aangezien er een onzichtbare barriere worden gevornd om te voorkomen dat de robotstofzuiger gegen de VIRTUAL GUARD opbotst, is het aan te raden om de VIRTUAL GUARD binnen 30 cm van de buitenmuren teplaatsen.

De infraroodsensor

• De transmissie van het infraroodsignaal gaat möglichk minder soepel in locaties met halogenlicht of in de buitenlucht.
• De robotstofzuiger gebruikt 3 typen infraroodapparaten en het is möglichk dat een bepaald apparaat Niet werkt als het zich voor een ander apparaat met een hogere prioriteit bevindt.
• Wonneer u de robotstofzuiger met de afstandsbediening bedient, kan deze de virtuele schutting van de VIRTUAL GUARD overschrijden of in botsing komen met een obstakte. Dit komt doordat het signala van de afstandsbediening een hogere prioriteit hebft dan het signala van de VIRTUAL GUARD.
• Wanneer u de robotstofzuiger op eenkleine locatie of op korte afstand gebruikt, kan deze storingen vertonen door interferentie van de infrarode signalen.
• Plaat de VIRTUAL GUARD uit de buurt van het oplaadstation, où dat het automatisch opladen kan worden onderbroken als de VIRTUAL GUARD zich in de buurt bevindt.
• Als er meertere robotstofzuigers tegelijk worden gebruikt, können deze storingen vertonen door interferentie van de infrarode signalen.

DE ROBOTSTOFZUIGER GEBRUIKEN

REINIGING STARTEN/STOPPEN

U=knt alle robotstofzuiigfuncties starten en stoppen.

■ Alle functies van de robotstofzuiger werkken alleen wonneer de aan-uitschakelaar in de aanstand staat.
■ Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop () om de desbeteffende activiteit te annuleren en een functie te selecteren.

Het apparatus aan- en uitzetten

Het apparaat aanzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: druk op de knop (())
• De knoppen, batterijniveau-indicator en reinigingsmoduspictogrammen op de stofzuiger worden ingeschakeld.

Het apparaat uitzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: houd de knop (_Step) 3 seconden ingedrukt.
• Alle pictogrammen behalve de batterijniveau-indicator worden uitgeschakeld.

Reiniging starten en stoppen

Starten

• Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebrecht, Handmatig of Zijborstel.
• Stofzuiger: selecteer de modus Automatisch/Lokaal/ Uitgebrecht//Handmatig/Zijborstel door op de knop (mode^opt) en verrolgens op de knop (stop^start) te drukken.
• Wanneer de reiniging start, komt de robotstofzuiger in beweging.
• Wanneer u op de knop (Start) drukt zonder een reinigingsmodus te selecteren, worden er een Automatische reiniging uitgevoerd.

Stoppen

• Als u wilt stoppen drukt u op de knop ( ) op de afstandsbediening of op de stofzuiger.
• Wonneer de reiniging is gestopt, komt de robotstofzuiger tot stilstand.

De afstandsbediening gebruiken

De knoppen op de stofzuiger gebruiken

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

OPNIEUW OPLADEN

Met behulp van de knop voor opnieuw opladen(Int u de robotstofzuiger maar het oplaadstation latent terugkeren.

■ Wanner de robotstofzuiger in bedrijf is, drukt u op de knop (Start) om de desbeteffende activiteit te annuleren en drukt u cervolgens op de knop voor opnieuw opladen.

1. Druk op de knop voor opnieuw opladen.

2. Het pictogram () op de stofzuiger worden ingeschakeld en de robotstofzuiger keert maar het oplaadstation terug.

3. Als u de robotstofzuiger wiltCTXlen stoppen verwijl\ deze waar het oplaadstation terugkeert, drukt u op de\ knop (Start Step).
4. Als u de automatische oplaadfunctie wilt testen, drukt u op de knop voor opnieuw opladen wanner de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt.

De afstandsbediening gebruiken

Probleemoplossing wanner de robotstofzuiger nicht\ aar het oplaadstation terugkeert

• Controller deplaatsing van het oplaadstation

• Als het oplaadstation zich op een locatie bevindt waar deze de robotstofzuiger Niet maar zich toe kan leiden.

• Als het oplaadstation meer dan 5m van derobotstofzuiger verwijderd is, kan het

: Langer duren voordat de robotstofzuiiger bij het oplaadstation is teruggekeerd.

• Laad de robotstofzuiger in de volgende gevallen handmatig op.

• Als het oplaadstation in een hoek is geinstalleerd.

• Als de batterij volledig ontladen is.
• Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten.
• Als de robotstofzuiger Niet over de drempel heben kan maar de locatie waar de oplader is geinstalleerd.

De knoppen op de stofzuiiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

AUTOMATISCHE REINIGING

De robotstofzuiger verplaatst zich automatisch en reinigt hetHSVeenmaal totdat de reiniging gereed is.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt deijd die terugkeer maar het oplaadstation in beslag neemt af, odomat de robotstofzuiger zich় oorspronkelijke positie tijdens het verplaatsen blijft herinneren.
■ Als het batterijniveauijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en worden de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: eén)

Knop op stofzuiger	Knop op afstandsbediening	Configurativolgorde
1keer	Auto	1 De modus instellen.
Start Stop	Start Stop	2 De modus annuleren.

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reingining gereed is, worden de functie voor hervatting van de reingining Niet uitgevoerd.
• Als u de robotstofzuiger verplaatst verwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en worden de reiniging Niet meer hervat.

Verplaats de robotstofzuiger Niet terwijl deze aan het reinigen is en druk dan ook Niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging wee van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

LOKALE REINIGING

Een Klein gebied met veel koekkruimels, stof, enzovoorts kurz u gemakkelijk lately reinigen.

• Verplaats de robotstofzuigeraar het gebied waar u een lokale reiniging wilt uitvoeren.

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde
Mode Start Stops	Spot	1 De modus instellen.
Start Stops	Start/Stop	2 De modus instellen.

• In de Lokale reinigingsmodus worden er door derobotstofzuiger een gebied van 1,5 bij 1,5 m gereinigd.
• Wanneer de reiniging gereed is, worden er End, Stop en Stand by op het display van de robotstofzuiger weergegeven.

Als de robotstofzuiger zich in het oplaadstation bevindt, is Lokale reiniging nicht beschikkaar.

Tijdens de reiniging

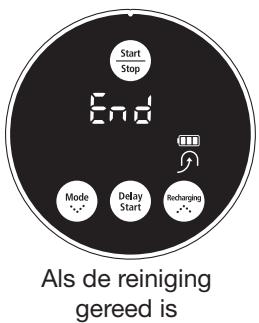

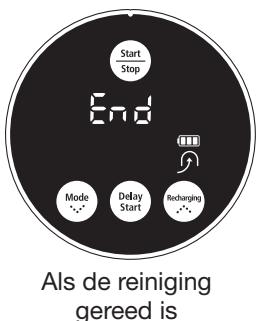

Als de reiniging gereed is

DE ROBOTSTOFZUIGER GEBRUIKEN

UITGEBREIDE REINIGING

De robotstofzuiger gaat automatisch door met verplaatsen en reinigen totdat de batterij leeg raakt en de batterijniveau-indicator nog slechts op een niveau knippert.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer maar het oplaadstation in beslag neemt af, waar dat de robotstofzuiger zich bijn oorspronkelijke positieijdens het verplaatsen blijft herinneren.
■ Als het batterijniveau tijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en worden de reiniging hervat wanner de batterij is opgeladen. (Aantal hervatte reinigingen: één)

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
3keer	Max	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

Tijdens de reiniging

OPMERKING

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, worden de reiniging nicht hervat.
• Als u de robotstofzuiger verplaatst verwil deze worden opgeladen, of als u op een knop drukt,.gaat het apparaat ervan uit dat de reiniging gereed is (de reiniging worden dan nicht meer hervat).

Verplaats de robotstofzuiger Niet verwildeze aan het reinigen is en druk dan ook nicht op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging wee van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

HANDMATIGREINIGING

Met behulp van de afstandsbediening kut u de robotstofzuiger verplaatsen om een specifiek gebied direct te reinigen.

• Verplaats de robotstofzuiger maar het gebied waar u een handmatige reiniging wilt UITvoeren.
  Handmatig reinigen kan alleen met de afstandsbediening.

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
Mode Start Stop4keer	Manual	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

Tijdens de reiniging

• Als de robotstofzuiger zich in het oplaadstation bevindt, is Handmatige reiniging Niet beschikbaar.

DE ROBOTSTOFZUIGER GEBRUIKEN

ZIJBORSTEL REINIGIN

Wanner de obstakelsensor tijdens het stofzuigen een obstakel herkent, worden de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimisieren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo zich möglichb bij hoekjes om deze schoon te makeen. (Deze robotstofzuiger is een contactstofzuiger die contact maakt met obstakels.)

De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer maar het oplaadstation in beslag neemt af,,ondat de robotstofzuiger zich+zijn oorspronkelijke positie tijdens het verplaatsen blijft herinneren.
■ Als het batterijniveau tijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en worden de reiniging hervat wanner de batterij is opgeladen. (Aantal hervatte reinigingen: eén)

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
Mode Start Stop5keer	Edge	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reingining gereed is, worden de functie voor hervatting van de reingining Niet uitgevoerd.
• Als u de robotstofzuiger verplaatst verwil deze worden opgeladen, of als u op een knop drukt,.gaat het apparaat ervan uit dat de reiniging gereed is en worden de reiniging Niet meer hervat.

Verplaats de robotstofzuiiger Niet terwijl deze aan het reinigen is en druk dan ook Niet op een knop. Anders zou de robotstofzuiiger ervan uitgaan dat de reiniging gereed is en za het apparaat de reiniging waar van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

GEPLANDE REINIGING

U kurz instellen dat de robotstofzuiger op een bepaaldijdstip gegint met reinigen. (Uitstel: tot 23研究成果)

• Geplande reiniging is alleen möglichk wanner der robotstofzuiger zich in het oplaadstation bevindt.

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde	Voorbeeld) Om de reiniging over 5CLR te beginnen
Delay Start	Delay Start	1 Ga waar de Geplande reinigingsmodus	Knippert :HR
Mode Recharging	Onleay Start Stop	2 Met een druk op de knop neemt de tijd toe of af.	Knippert :HR
Delay Start	Delay Start	3 Bevestig de instelling.	:HR
Start	Start Steu	4 Annuleer de instelling.	Het pictogramicht Niet meer op.

Wonneer het instellen gereed is en u op de knop (^ste) drukt inplaats van op de knop Delay Start, wordt de geplande reinigingstijd geannuleerd. Wonneer u na voltooiing van de instelling de robotstofzuiiger handmatiguit het oplaadstation haalt, wordt de geplande reinigingstijd geannuleerd.

DE ROBOTSTOFZUIGER REINIGEN

HOUD DE METHODOEN VOOR REINIGING EN ONDERHOUD IN GEDACHTEN

■ Als de aan-uitschakelaar beschadigd is, moet u contact opnemen met de onderhoudstechnicus, om te voorkomen dat er ongelukken geleuren.
- Gebruk geen middelen of mechanische apparaten die Niet door de fabrikant zich geinstalleerd en die de verworming van de robotstofzuiger zouden können versnellen.

Zet altid de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand voordat u de robotstofzuiiger gaat reinigen.

De robotstofzuiger zou anders plotseling in werkung kuren treden en lichamelijk letsel veroorzaken.

HET SENSORVENSTER EN DE CAMERA REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger.gaat reinigen.

Spuit nooit water, thinner, benzeen, enzovoortsrechtstreeks op de robotstofzuiger.

Veeg het venster van de sensor en de camera Licht af met een zachte doek.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

DE STOFOPVANGBAK EN HET FILTER REINIGEN

Leeg de stofopvangbak eerst voordat u deze.gaat reinigen.

Filter

• Pas op dat u bij het weghalen van de stofopvangbak geen stof morst.
  Leeg in de volgende gevallen de stofopvangbak.

• Als er zich stof in de stofopvangbak heeft opgehoopt.

• Als de zuigkracht plotseling sterk afneemt.
• Als het geluid plotseling toeneemt.

Klep van de stofopvangbak

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) en trek de stofopvangbak�<|im_start|>assistant <|im_start|>assistant (1)

1. Verwijder de klep van de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Verwijder het filter uit de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Veeg het stof van het filter en uit de stofopvangbak.

U kunt ze met water afspoelen.

1. Plaats het filter in de stofopvangbak.

2. Zorg dat het raster van het filter maar beneden is gericht. Het kan Niet in de verkeerde richting worden geplaatst.

1. Sluit de klep van de stofopvangbak enplaats de bak in de stofzuiger.

DE ROBOTSTOFZUIGER REINIGEN

DE ZUIGBORSTEL REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

• Omdat er stof uit de stofopvangbak kan komen, moet u deze voor het reinigen van de zuigborstel verwijderen.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) om deze te verwijderen.

1. Nadat u gecontroleerd hebts op vreemde stoffendrukt u op de haak waarmee de borstel vastzit omdeze los te maken.

1. Til de zuigborstel uit de stofzuiger.

1. Verwijder met een borstel of stofzuiger eventuele vreemde zaken zoals lange haren of draden die rond de borstel zich gewikkeld.

1. Wanner de reiniging gereed is, zet u de borstel erst vast aan de kant van de aan-uitschakelaar en verwolgens ook aan de andere kant.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

1. Nadat u de 3 uiteinden van de klep in de openings hebt gestoken, duwt u op het andere[eine totdat dit op+zijn plaats klikt.

• Om te voorkomen dat de robotstofzuiger verstopt raakt,要去 u opletten dat er geen tandenstokers of wattenstaafjes worden opgezogen.
• Als het verwijderen van vreemde zaken moeilijk gaat, neemt u contact op met een klantenservicecentrum.
• Aangezien de zuigborstel het stof op de vloer opzuigt, können er lange draden of haren om de borstel gewikkeld raken. Controller en reinig de zuigborstel regelmatig.

DE ROBOTSTOFZUIGER REINIGEN

DE DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN REINIGEN

U要去 de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

1. Controller of de draaiende zichborstel Niet verbogen is en of er geen vreemde zaken in de borstel zijn vastgeraatk.

1. Doe rubberhandschoenen aan en houd een doek met heet water circa 10 seconden om de draaiende zijborstel gezouwen. Veeg de borstel verrolgens aan de doek af.

1. Draai de draaiende zichborstel rond en herhaal de procedureuit stap 2.

1. Als erhaar of draden tussen de stofzuiger en de draaiende zichborstel vast is komen te zitten, draait u met een schroevendraaier (+) de schroef los om de borstel te verwijderen.

Bij hetteringplaatsen van de borstel moet u erop letten dat de "L"-markering op de borstel en op de stofzuiger opdezelfde plaatskomen.

(De letter "R" is aan de rechterkant van de draaiende bijborstel aangebracht.)

OPMERKING

Aangezien de draaiende zijborstel gemakkelijk haren en andere vreme de zaken aantrecht,要去 u de borstel regelmatig reinigen.

Als er zich Veremde zaken aan de borstel hechten, kan deze daardoor beschadigen.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

HET RIJWIEL REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger.gaat reinigen.

■ Als de robotstofzuiger plotseling gaat zigzaggen, zitten er möglichk vreeimde stoffen aan het rijwiel vast.

1. Wonneer u het rijwiel gaat reinigen, legt u een zachte doek op de vloer en legt u de stofzuiger waar voorzichtig ondersteboven op.

1. Controller of er vreemde stoffen zijn vastgehecht en verwijder deze zo nodig met een staafje of een tang of pincet zonder scherpe uiteinden.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger werkt voorafgaand aan het reinigen—helemaal Niet.	• Is de stofopvangbak geplaatst? • Staat de aan-uitschakelaar in de aanstand? • Is de reinigingsmodus ( Auto) in het display ingeschakeld? • Knippert de batterijniveau-indicator op slechts één niveau en is 'LO' op het display weergegeven? • De robotstofzuiger werkt Niet als de batterij in de afstandsbediening leeg is.	• Plaats de stofopvangbak. • Zet de aan-uitschakelaar in de aanstand. • Druk op de knop (Stot) (Houd de knop (Stot) 3 seconden of longer ingedrukt om het apparaat UIT te schaken.) • Til de robotstofzuiger op enplaats deze handmatig in het oplaadstation om het apparaat op te laden. • Vervang de batterijen in de afstandsbediening. (type AAA)
De robotstofzuiger isijdens de reiniging gestopt.	• Knippert de batterijniveau-indicator op slechts één niveau en is 'LO' op het display weergegeven? • Is de robotstofzuiger achefter snoeren op de vloer blijven haken? • Is de robotstofzuiger op de vloer bij een hoogteverschil blijven steken? - Het rijwiel staat omhoog. • Is er een stuk stof om het rijwiel gewikkeld? • Is de robotstofzuiger op de drempel blijven steken?	• Til de robotstofzuiger op enplaats deze handmatig in het oplaadstation om het apparaat op te laden. • Zet de aan-uitschakelaar in deuitstand en maak de snoeren los. • Zet de aan-uitschakelaar in deuitstand en verplaats de robotstofzuiger maar een andere plek om te reinigen. • Zet de aan-uitschakelaar in deuitstand en verwijder de stof. • Zet de aan-uitschakelaar in deuitstand en verplaats de robotstofzuiger maar een andere plek om te reinigen.
Tijdens het reinigen is er weinig zuigkracht.	• Controller of de stofopvangbak vol is. • Controller of de zuingang verstoot is. • Controller of het filter verstoot is.	• Stop de robotstofzuiger en leeg de stofopvangbak. • Zet de aan-uitschakelaar in deuitstand en verwijder de zaken die de zuingang verstappen. • Maak het filter goed schoon.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger kan het oplaadstation Niet vinden.	• Controller of de stekker van het oplaadstation goed in het stopcontact zit. • Als op 1 m of minder van de voorkant en op 0,5 m of minder van derijkanten van het oplaadstation obstakels+zijn,要去 u deze verwijderen. • Als er zich vreemde stoffen op de oplaadcontactpunter bevinden,要去 de contactpunter met een droge theedoek schoonvegen. • Is de VIRTUAL GUARD)dicht bij het oplaadstation geplaatst?	• Verplaats de VIRTUAL GUARDaar een andere plek, zodat de robotstofzuiger automatisch kan opladen.
De robotstofzuiger overschrijdt de begrenzing van de VIRTUAL GUARD.	• Zijn de batterijen van de VIRTUAL GUARD op? • Is de VIRTUAL GUARD op de Wachtmodus (virtuele deur) ingesteld? • Is het moduslampje UIT?	• Vervang de batterijen. (2 alkalinebatterijen type D(LR20)) • Stel de VIRTUAL GUARD op de Schuttingmodus (virtuele muur) in. • Controller of de VIRTUAL GUARD is uitgeschakeld en stel deze op de gewenste modus in.
De batterijen van de VIRTUAL GUARD্রaalveel te kort mee.	• Gebruikt u droge mangaanbatterijen?	• Vervang de batterijen door neue alkalinebatterijen. (2 alkalinebatterijen type D(LR20))

FOUTCODE	OORZAAK	OPLOSSING
C 00	• De robotstofzuiger is tijdens het verplaatsen vast komen te zitten.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verplaats de robotstofzuiger maar een andere plek.
C 01	• Er is een vreme de stof (draad, papier, spelgoed, enz.) in de zuigborstel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreme de stoffen van de zuigborstel.
C 02	• Er is een vreme de stof (draad, papier, spelgoed, enz.) in het linkerrijwiel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreme de stoffen van het linkerrijwiel.
C 03	• Er is een vreme de stof (draad, papier, spelgoed, enz.) in het rechterrijwiel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreme de stoffen van het rechterrijwiel.
C 05	• Controleren van de bumpersensor.	• Trek de vastzittende bumper een stukjeঃbuiten.
C 06	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de obstakelsensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeck van de sensorvensters aan de voor- en achterkant.
C 07	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de steiltesensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeck van het steiltesensorvenster.
C 08	• Geen stofopvangbak geplaatst.	• Duw de stofopvangbak aan totdat u een klikgeluid hoort.
C 09	• Er is een vreme de stof (draad, papier, spelgoed, enz.) in de draaiende zichborstel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreme de stoffen van de draaiende zichborstel.

• Als u op de aan-uitknop drukt of de aan-uitschakelaar in de uitstand zet, verdwijnt de fou transcode.

Stofzuiger

Oplaadstation

CLASSIFICERING	ITEM	DETAIL
Mechanische specifications	Diameter	355mm
	Hoogte	93mm
	Gewicht	4.0kg
Elektrische specifications	Voltage	AC 220-240V~, 50-60Hz
	Oplaadvermogen	50 W
	Verbruik stofzuiger	40 W
	Batterijspecificities	14.4V / 2,000 mA
Reinigungsspecificities	Capaciteit stofopvangbak	Circa 0.6 l
	Type opladen	Automatisch/handmatig opladen
	Reinigungsmodus	Automatische, Lokale, Uitgebeide, Handmatige en, Zijborstel, Geplande reiniging
	Oplaadduur	Circa 120 minutes
	Reinigungstijd (bij een harde vloer)	Circa 90 minutes
Reinigungsmethode		Plafondvormherkenning
Type knop op stofzuiger		Type knop

Deze stofzuiger voldoet aan de volgende richttijnen:

EMCrichtlijn:2004/108/EEC

Veiligheidsrichtlijn laagspanning: 2006/95/EC

aantekeningen

SAMSUNG

Aspiradora robot

Manual del usuario
