GEBRUIKSAANWIJZING TSE 5103 BURG WACHTER

Toegang tot het programmeringsmenu. In het menu heeft u via de toets „1" en „2" een rolfunctie. Bovendien geraakt u via deze toets in het menu algijd maar het voorafgaandeiveau.

c Toets On/Enter

Inschaken van het toetsenbord voor de codeinvoer respectievelijk om in het menu te geraken.

D Vingerscan-sensor (niet voor TSE 5001)

Voor het openen respectievelijk aanleren van de bevoegde vingers.

Geachte klant,

Hartelijk bedankt, dat u voor het elektronische sluitsystem TSE 5000 van BURG-WÄchter heeft gekozen. Dit system erwd volgens deNUwste technische maybekken ontwikkeld en geproduerd en voldoet aan hoge veiligheideisen.

De elektronische cylinder kan probleemloos zonder enig boren en aanleggen van kabels gebruikt worden in elk deur met PZ-gat slot tot een deurdikte van 120~mm . De elektronische cylinder is uitstekend geschikt voor zoowel een neue installment als ook voor de beveiliging achteraf. Het BURG-WACHTER TSE 5000 system Breed u verschillende mogelijkheid, b.v. om verschillende identmedia te gebruiken. Verdere informatie hierover vindt u op de volgende paginas.

Belangrijk: Lees a.u.b. de complete gebruiksaanwijzing, voordat u aan het programmeren begint.

Wij wensen u veel plezier me uw nieuwe sluitsystem.

TSE Set 5001 PINCODE

De elektronische cylinder worden met een 6-cijferige cijfercombinatie bediend. Optioneel kan aanvullend ook de afstandsbediening TSE 5103 E-Key gebruikt worden.

TSE 5001 PINCODE functies (seriematig)

Aantal gebruikers totaal: t/m 48
- lodere pincode gebruiker (behvalde administrateur) kan ook een E-Key togewezen worden

Optionele sluitmedia

• Afstandbediening TSE 5103 E-KEY

Tijdfuncties

• User-Timer (tot 24 verschillendeijdvensters) *
• Permanent-Timer (tot 16 verschillende tijdsvensters) *
• (alleen in combinatie met de betreffende TSE-software)

Geschiedenisfunctie

• Opslaan van de)[-600 gebeurtenissen (Met behulp van optionele TSE-Software afleesbaar)

Administrcurcode

• fabrieksinstelling 1-2-3-4-5-6 (a.u.b. in ieder geval wijzigen)

Voeding

• 4×MIGNON LR6 AA ALKALINE

In de draaiknop aan de binnenkant van de deur bevindt zich een optische signalering in de vorm van een LED. Via deze LED ontvangt u de volgende aanwijzingen:

• 1 × kort: het slot gaat open
• 2 × kort: het slot gaat dicht
• elke 5 sec. 1 × kort: Permanente opening geactiveerd
• 1 × kort, 1 × lang, 2 sec. pauze, herhaling: het slot in programmeermodus
• 5 × kort, 2 sec. pauze, herhaling per 20 sec. batterij leeg

Technische gegevens

Spertijden	Na 3 × verkeerde codeinvoer 1 minuut, daarna telkens 3 minutes
Display	In 12 talen instelbaar
Stroomvoorziening	4 × MIGNON LR6 AA ALKALINE
Optimale omgevingsom-standigheden	-15°C/+40°C/tot 95% rel. luchtvochtigkeit (niet gecondenseerd)Toegest. temperatuurbereik: -20°C/+50°CDe display kan bij extreme temperatuurwisselingeng langzaam reageren respectievelijk donker worden.

TSE Set 5002 FINGERSCAN

De elektronische cylinder worden met een geprogrammeerde vinger bedient. AanvullendOnt u de cylinder ook via een 6-cijferige cijfercombinatie bedieren.

Er können tot 24 vingers via het toetsbord geprogrammeerd worden. De gebruikers worden Separateat aangemaakt (USER XXX-FP). Zou een gebruiker nog een aanvullende code en/of E-Key toegewezen worden, moet dezeSeparated aangemaakt worden.

Let op! De vingerscanner mag Niet met schoonmaakmiddelen worden schoongemaakt. Gieve hiervoor een Licht vochtige doek te gebruiken. Let er op, dat de vingerscan-sensor Niet aan directe regen worden blootgesteld.

TSE 5002 FINGERSCAN functies (seriematig)

Aantal gebruikers totaal: t/m 48

haarvan aantal vingerscans: t/m 24

• Iedere pincode gelebriker (behvalte administrateur) kan ook een E-Key togewezen worden
• Ledere E-Key gebruiker kan ook een pincode toegewezen worden

Optionele sluitmedia

TSE 5103 E-KEY

Tijdfuncties

• User-Timer (tot 24 verschillendeijdvensters) *
• Permanent-Timer (tot 16 verschillende tijdsvensters) *
• (alleen in combinatie met de betreffende TSE-software)
• Vermoedelijk vanaf december 2009 zal een programmering van een vingerscan rekening houdend met deijdfuncties möglichelijk zijn.

Geschiedenisfunctie

• Opslaan van de)[-600 gebeurtenissen

(Met behulp van optionele TSE-Software afleesbaar)

Administrurcode

• fabrieksinstalling 1-2-3-4-5-6 (a.u.b. in ieder geval wijzigen)

Voeding

• 4 × MIGNON LR6 AA ALKALINE

In de draaiknop aan de binnenkant van de deur bevindt zich een optische signalering in de vorm van een LED. Via deze LED ontvangt u de volgende aanwijzingen:

• 1 × kort: het slot gaat open
• 2 × kort: het slot的那一边
• elke 5 sec. 1 × kort: Permanente opening geactiveerd
• 1 × kort, 1 × lang, 2 sec. pauze, herhaling: het slot in programmeermodus
• 5 × kort, 2 sec. pauze, herhaling per 20 sec. batterij leeg

Technische gegevens

Spertijden	Na 3 × verkeerde codeinvoer 1 minuut, daarna telkens 3 minutes
Display	In 12 talen instelbaar
Stroomvoorziening	4 × MIGNON LR6 AA ALKALINE
Optimale omgevingsom-standigheden	-15°C/+40°C/tot 95% rel. luchtvochtigkeit (niet geondenseerd)Toegest. temperatuurbereik: -20°C/+50°CDe display kan bij extreme temperatuurwisselingen langzaam reageren respectievelijk donker worden.

TSE Set 5003 E-KEY

De elektronische cilinder worden met de afstandsbediening E-Key bediend. Het functieprincipe is hetzelfde als bij het sluitsystem van een auto. Na de toets eenmaal ingedrukt te hebben, kan de cilinder bediend worden. De programmering achteraf van een E-Key kan via een toetspanele gebeuren of via een TSE-Software. De reikwijdte van de E-Key is tot 3 m.

TSE 5003 E-KEY functies (seriematig)

Aantal gebruikers totaal: t/m 48

Optionele sluitmedia

TSE 5103 E-KEY
TSE 6101 Keypad PIN
TSE 6102 Keypad FS (t/m 24 vingerscans mogelijk)

Tijdfunctionies

• User-Timer (tot 24 verschillendeijdvensters) *
• Permanent-Timer (tot 16 verschillende tijdsvensters) *
• (alleen in combinatie met de betreffende TS-software)

Geschiedenisfunctie

• Opslaan van de LASTe 600 gebeurtenissen

(Met behulp van optionele TSE-Software afleesbaar)

Administrurcode

De code worden Separateat op een sticker meegeleverd. Deze aub. goed opbergen. Let op: bij verlies is geen programmering of gebruik van de administrateurfuncties meer möglichk.

Voeding cylinder

• 2×MIGNON LR6 AA ALKALINE

Voeding E-Key

-1×CR2032

In de draaiknop aan de binnenkant van de deur bevindt zich een optische signalering in de vorm van een LED. Via deze LED ontvangt u de volgende aanwijzingen:

• 1 × kort: het slot gaat open
• 2 × kort: het slot gaat zich
• elke 5 sec. 1 × kort: Permanente opening geactiveerd
• 1 × kort, 1 × lang, 2 sec. pauze, herhaling: het slot in programmeermodus
• 5 × kort, 2 sec. pauze, herhaling per 20 sec. batterij leeg

Omschrijving van de menufuncties

Onderstaand worden de functies voor de producten

TSE 5001 en TSE 5002 omschreiben.

Menufuncties

Menu Codewijziging

Wijziging van zowel de administrateurscode als de gebruikerscode

• Schakel het toetsbord in door op de toets ON/Enter te drukken
• Druk verzolgens op Functie. Er verschijnt „Menu/Codewijziging"
• Bevestig de keuze met ON/Enter. Met de toets 1 respectievelijk 2 kurz u nu zolang rolten, totdat de gebruiker worden aangegeven, wiens gebruikerscode gewijzigd要去 worden
• Bevestig met ON/Enter
• Voer in de tot nu toe geldende (oude) Code en druk op ON/Enter
• Voer in de nieuwe code en bevestig met ON/Enter
• Herhaal de invoer en bevestig opniew met ON/Enter.

Bij een juiste invoer verschijnt „Gegevens werden opgeslagen"

Menu Taal/Language

Taalinstelling

• Schakel het toetsbord in met de toets ON/Enter
• Druk verzolgens op Functie. Er verschijnt „Menu/Codewijziging"
• Rol met de toets 2 tot het bovengenoemde menupunt verschijnt
• Bevestig met ON/Enter
• Rol met de toets 1 respectievelijk 2 zolang, totdat de gewenste taal verschijnt
• Bevestig met ON/Enter

Menu Administrateur

In het menu Administrateur heeft u verschillende submenu's ter beschikking.

• Schakel het toetsbord in met de toets ON/Enter
• Druk verzolgens op Functie. Er verschijnt „Menu/Cedewijziging"
• Rol met de toets 2 totdat het bovengenoemde menupunt verschijnt
• Bevestig met ON/Enter
• U heeft nu de möglichkheid met de rolfungtie de volgende submenu's te selecteren:

Submenu Gebruiker aanmake

• Bevestig met ON/Enter. U heeft nu de keuze, een gebruikerscode in te voeren, een E-Key of een vingerscan te programmeren (Fingerscan alleen in combinatie met TSE 5002 of Keypad TSE 6102 FS) of een transponder te programmeren (alleen bij de série TSE 6000 verkrijgbaar).
• Rol tot de betreffende functie en bevestig met ON/Enter

Code aanmaken

• Voer de administrateurcode in om bevoegtheid tot het programmeren te verkrijgen
• De volgende vrij geheugenplaats worden aangegeven (bijvoorbeeld USER.003)
• Voer in de code met 6 cijfersen bevestig 2 × met ON/Enter
• Er verschijnt „Gegevens werden opgeslagen“

E-Keyaanmaken

• Voer de administrateurcode in om bevoegtheid tot het programmeren te verkrijgen
• De volgende vrij geheugenplaats worden aangegeven (bijvoorbeeld USER.003), druk op ON/Enter
• Schakel de E-Key overaar de programmeermodus (zie de gebruiksaanwijzing voor de E-Key)
• Bevestig verzolgens 2 × met ON/Enter
  Er verschijnt, Gegevens werden opgeslagen

Vingerscan aanmake

(Fingerscan alleen in combinatie met TSE 5002 of Keypad TSE 6102 FS)

• Voer de administrateurcode in, om de bevoegtheid tot het programmeren te verkrijgen
• In de display verschijnt „vinger aanlenen"
  Trek de aan te leren vinger 5× centrisch over de sensor (in de display wordt het aantal megeteld)
• Op de display verschijnt „User_XXX_FP succesvol aangeleerd"

- Transponder aanmake

Deze functie is alleen bij de série TSE 6000 System verkrijgbaar.

Submenu E-Key toewijzen

Met deze functie heeft u de möglichkheid om aan een reeds bestaande gebruiker achteraf een Radiosleutel E-Key toe te wijzen. Ga hiervoor als volgt te werk:

• Voer de administrateurcode in om bevoedheid tot het programmeren te verkrijgen
• Rol maar de gelebruiker, aan wie u een E-Key wilt toewijzen en bevestig 2 × met ON/Enter
• Breng de E-Key maar de programmeermodus (zie de gebruiksaanwijzing voor de E-Key)
  Zodra de E-Key zich in de programmeermodus befindt, bevestig dit op het toetsenbord met ON/Enter
• Er verschijnt „Gegevens werden opgeslagen"

Submenu Wissen

U heeft via dit menu de möglichkheid een gebruiker te wissen.

• Rol maar het betreffende menu en bevestig met ON/Enter
• Voer uw administrateurcode in
• Rol maar de gebruiker respectievelijk identmedium (E-Key) dat u wilt wissen en bevestig de keuze 2 × met ON/Enter
  Erverschijnt"Record gewist

Submenu Tijdsfuncties

Hier worden kloktijd en datum ingesteld

- Kloktiid instellen:

• keuze van de functie met ON/Enter
• Invoeren van het uur (2 cijfers), bevestig met ON/Enter
• Invoeren van de minute (2 cijfers), bevestig met ON/Enter
• Gegevens werden opgeslagen

- Datum instellen:

• keuze van de functie met ON/Enter
• invoeren van de dag (2 cijfers), bevestig met ON/Enter
• invoeren van de maand (2 cijfers), bevestig met ON/Enter
• invoeren van het werk aan (2 cijfers), bevestig met ON/Enter
• Gegevens werden opgeslagen

Submenu TSE-Setup

Algemene systeeminstellingen

Radiokanaal

Hier kan het radiokanaal worden ingesteld (12 kanalen staan ter beschikkung). Dit kan nodig zijn, indien het radiokanaal reeds door een andere toepassing, bijvoorbeel W-LAN, bezet is en hierdoor eventuele storingen+zijn veroorzaakt. Kies in dit geval een ander kanaal met een bereik van tenminste 3 radiokanalen.

- Prioriteit

Indien bij herhaalde bediening van de E-Key de te openen deuren nicht gedeblokkeerd worden, kan via deze functie de prioriteit van de deur worden verhoogd. Omgekeerd kan het in dit geval aan te bevelen zich, de deuren in de directe omgeving in prioriteit te verlagen.

Reorganiseren

Er worden aanbevolen deze functie op te roepen, indien meerdere gebruikers gewist werden.

Aanmelden

Bij het verwisselen van de cilinder of het toetsbord moeten beiden eenheden opnieuw op elkaar afgestemd worden, opdat beiden met elkaar hunnen communicatoren.

Een toetsbord aanmelden

• Schakel het toetsbord in met de toets ON/Enter
• Druk verzolgens op Functie. Er verschijnt „Menu/Cedewijziging"
• Met de toets 1 respectievelijk 2 kunt u nu zolang rollen, totdat u in het menu Administrateur geraakt
• Bevestig met ON/Enter
• Met de toets 1 respectievelijk 2 kutn u nu zolang rollen, totdat u in het menu Admin. Instel. TSE-Setup geraakt
• Bevestig met ON/Enter
• Met de toets 1 respectievelijk 2 kunt u nu zolang rollen, totdat u in het menu Admin. Setup Aanmelden geraakt
• Voer de Admin. Code in van de aan te leren eenheid
• Na succesvolle aanmeling verschijnt „Gegevens werden gewijzigd"

Let op: Zorg er voor, dat zich geen andere TSE-eenheid onder spanning bij het aanmelden van een/Newu toetsbord respectievelijk van een neue cilinder in de onmiddelijkne nabijheid bevinden, waar deze bij vergissing aangesproken+kunnen worden. In geval van twijfel moeten deze eenheden eerst stroomloos worden gemaakt.

Submenu FS-Reset

(Fingerscan alleen in combinatie met TSE 5002 of Keypad TSE 6102 FS) Alle opgeslagen vingerscans worden gewist, de betreffende gebruikers blijven darüber bewaar. Kies bij herhaalde fouftfunctionies in het kader van het gebruik van de vingerscan dit menu en de volgende aanwijzingen op de display.

Menu E-Key synchroniseren

In dit menupunt kan het radiokanaal van de E-Key aan de invoerenheid worden aangepast. Deze functie wordenoodzakelijk, zodra het radiokanaal van de cilinder worden gewijzigd, ofschoon nog E-Keys met oude radiokanaalinstelling ter beschikking staan.

• Druk op ON/Enter
  Brende radiosleutel E-Keyaarndeprogrammeermodus (zie hiervoor de gebruiksaanwijzing voor e-Key)
• Er verschijnt „Gegevens werden opgeslagen"

Menu Info

Onder deze functie worden het versie- en seriENUMmer van het systeme getoond.

Gebruiksaanwijzing TSE E-Key

De E-Key dient als radiozender voor het vrijmaken van de cilinder. Het programmeren van de E-Keys kan geleuren via een keypad of met behulp van de TSE-Software. De reikwijdte van de E-Keys is tot 3 m. Het functieprincipe is hetzfelfde als bij het sluitsystem van een auto. Na de toets eenmaal ingedrukt te hebben, kan de cilinder bediend worden.

Functies van de E-Key

Het openen van de deur:

• 1 × kort drukken, groene LED knippert
• Automatische functie (alleen in combinatie met keypad)

Toets 6 sec. ingedrukt houden, groene LED knippert kort 2 × 性和 elkaar

In de automatische modus is het möglichk de deur alleen door het indrukken van de On/Enter-toets op de keypad te openen. Hiertoe moet de E-Key zich binnen bereik bevinden. Na 15 minutes worden deze functie afzonderlijk gedexeactiveerd.

Programmeermodus:

De programmeermodus heeft drie taken:

• Aanmelding van de E-Key via een keypad of via de TSE Software
• Synchroniseren van het in de E-Key ingestelde radiokanaal met het in het slot ingestelde kanaal.
• De E-Key in de TSE Software zoeken.

E-Keyprogrammeren

Druk bij het eerste programmeren van de E-Keys eenmaal op de toets (de groene LED knippert) nadat u hiertoe door het keypad respectievelijk de software werd uitgenodigd.

Houd bij het verdere programmeren van de E-Key de toets telkens 10 sec. ingedrukt, totdat de groene LED-lamp driemaal achter elkaar hebft geknipperd. Laat de toets verrolgens los.

Aanwijzingen

Opent zich de deur na het eenmalige indrukken van de toets aan de E-Key met een vertraging van 3 - 7 seconden, waar bij tegelijkertijd de rode LED knippert, dan要去 de batterij (CR2032) in de E-Key onmiddelijk worden verwisseld.

Opent zich de deur na het eenmalige indrukken van de toets aan de E-Key met een vertraging van 3 - 7 seconden, zonder dat de rode LED knippert, dan moeten de batterijen (2 x 1,5V LR06 Alkaline) in de cilinder worden verwisseld. Dit is ook van toepassing op het toetsenbord, zover beschikbaar.

Batterijverwisseling

1 Open het deksel van de kast door de rustneuzen voorzichtig los te make.
2 Hef de silicone mat en verwissel de batterij.
3 Klap de silicone mat waar terug en sluit de kast.

Montageaanwijzing cylinder TSE 5000

Verder wordt de inbouw van de TSE cilinder omschreven.

A.u.b. voor de montage deze montageaanwijzing nauwkeurig lezen en goed opbergen.

De cilinder is voorzien van een speciale rustsystem dat u de möglichkeid biedt de cilinder voor deuren met een deurikte van maximaal 120 mm (60/60 mm, gemeten in het midden van de stulpschroef) teplaatsen. Een voorafgaande opmeting is Nietoodvakelijk.

De fixatie van de draaiknopen gebreut via een geintegreede madeschroef in de draaiknop.

Buitenkant Buitenknop
Binnenkant Binnenknop

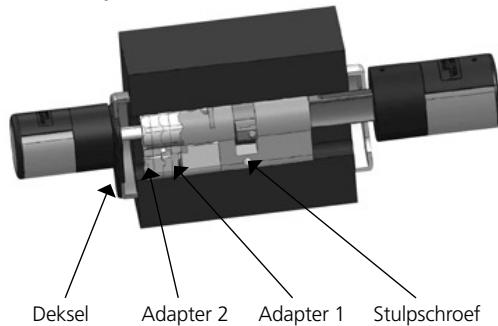

Schematische weergave van de ingebouwde cylinder incl. de twee adapterstukken.

Aanwijzing

De basismaat van de cilinder bedraagt per zichde 30mm. In de leveringsstaat is de cilinder compleet in elkaar geschoven (de minimale deurdikte). Voordatu de cilinder in de deur plaatst要去en voorafgaandeijking van de bestaande deurdikte worden uitgevoerd.

Ga bij de inbouw als volgt te werk:

1 Grove vaststelling van de deurdikte (incl. de beslagen)
2 Trek de buitenknop van de as, verplaats de binnenknop over het rustsysteme (afstanden 2,85 mm) op de gewenste maat.

Let op: Trek de binnenknop nooit van de as af, dit kan een storing van de elektronica verroorzaken.

Schematische weergave van de binnenknop-verplaatsing.

3 Al naargelang de deurdikte heeft u de möglichkheid om aan de buitenzijde passende adapters teplaatsen om een verbeterde leiding van de noodsleutel te bereiken.

Volgende combinaties zichen möglichk:

Afstand stulpschroef/beslag (mm) aan de buitenzijde	Adapter 1	Adapter 2
< 43	-	-
44–53	X	-
54–60	X	X

X: Keuze

-: Niet voorzien

Tab.: Afstand stulpschroef / beslag [mm] aan de buitenzijde en de waaroor nodige adapters.

4 Schuif de TSE cylinder van binnen maar buiten door het insteekslot in de deur en draaiervolgens de stulpschroef aan.

5 Verplaats de binnenknop op de as totdat de gewenste maat is bereikt.

Let er a.u.b. op, dat de afstand draaiknop / deurbeslag tenminste 1 mm bedraagt. Bevestig cervolgens de draaiknop over de inbus-schroef.

6 Voordat u de buitenknop bevestigt, controller of u het meegeleverde deksel voor de uitsnijding van de profielcilinder wiltplaaten. Trek in dit geval de beschermende folie weg en bevestig het deksel in de uitsnijding van het slot.

7 Schuif de buitenknop waar de gewenste positie op de as en bevestig deze met een afstand van tenminste 1 mm van het beslag over de inbus-schroef.

8 Verwijder deeiligeidsstrook van de batterij aan de binnenknop.
9 De functietoetsClientuitgevoerd te worden bij geopende deur.

Batterijwissel knop (binnenzijde)

1 Draai met de bijevoegde inbussleutel de bovenste madeschroef los op het deksel van de cilinder. Deze kan alleen tot het opengaan van het deksel worden uitgedraaid en valt er nicht uit.

2 Klap het deksel open

3 Verwissel de batterijen. Let er op, dat de batterijpoling klopt, die op de kast op de gemarkeerde plek is afgebeeld.

4 Monteer het deksel opnieuw.

Functie van de noodsleutel (buitenzijde)

Met de mechanische noodlesleutel versuschaft u zich toegang bij storingen van het systeme.

1 Klap de noodsleutel open aan het scharnier en schuif het verwolgens door de schetsmatig aangegeven spleet op het deksel.

2 Draai de sleutel kloksgewijs 90^ . Beweeg de buitenknop eventuele een beetje waar rechts en links, om het mechanisme vrij te makeen.
3 De buitenknp draaien. Het openen gebeurt na uiterlijk eén volledige omwenteling.

Draai de sleutel werk terug en trek hem eruit. Om de noodsleutel te sluiten, moet de draaiknop twee omwentelingen in beiden richtingen worden gedraaid.

Let op: Het slot mag noch gevet nog gediet worden!

Vergissingen en wijzigingen voorbehouden.
