GEBRUIKSAANWIJZING CD100R CASTOR

Waarschuwingen en belangrijke adviezen Blz. 15

Beschrijving van de machine 16

Installatie 17

■ Plaatsen Blz. 17
■ Afvoer van de vochtige lucht 17
■ Aanbrengen van een luchtafvoerslang. 17
■ Wijzigen van de deurdraairichting 19
■ Elektrische aansluiting 19
■ Verbindingsset 19

Bedieningspaneel 21
Droogtijden 22
■ Praktische tips 23
■ Gebruik 24

Onderhoud. 25

■ De buitenkant. 25
De vuldeur. 25
■ Het filter 25

Eenvoudige storingen 25

Het is uiterst belongingsrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in hetuis van waaruit u verhuist weiterblijven, dan dient de neue gebruik(st)er over het instructieboekje en deaarin opgenomen waarschuwingen te+kennen beschikken.

• Deze waarschuwingen zijn bedoeld voor uw en andermans veriligheid. U worden geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

INSTALLATIE

• Een eventueleoodzakelijkjwiziging aan de elektrische huisinstallatie ten behoeve van de installmentie van dit apparaat, mag uitsluitend door een daartoe bevoegt persoon uitgevoerd worden.
• Overtuig u ervan dat na de installmentie of het verplaatsen het apparaat Niet op het aansluitsnoor staat.
  Bij luchtafvoerdrogers is afvoer maar buitenshuis via een, gegen regen- en windinslag beschermde, doorvoer door venster of muur maar buiten de Beste afvoermethode.

GEBRUIK

• Gebruik het toestel alleen voor het drogen van huishoudtextiel.
  Schakel na het gebruik alsijd de stroomtoevoer uit door, afhankelijk van de wijze van installmentie, de stekker uit het stopcontact te nemen of de badkamertrekschakelaar op de UIT-stand te schakelen.
  Laat de droger z'n werk zo economisch möglichk doen. Hoe hoger het centrifugeergetal van uw wasautomaat, hoe sneller de droger klaar is en hoe lager het energieverbruik.
• Met vluchtige stoffen, zoals spiritus, benzine, terpentine en dergelijkke, gereinigde artikelen mogen nicht in de trommeldroger.
  Let erop dat geen benzine- of gasaansteker in de kleding achtergebleven is.
• De glasdeur kan tijdens het gebruik zeer heet worden. Houd kinderen uit de buurt van het apparaat zolang het in werkig is.
• Als u de deur tijdens het drogen moet openen, ervoor zorgen dat u de binnenkant van de deur nicht aanraakt, waar deze zeer heet is.
  Laat de deur op een kier staan indien het apparaat nicht gekruikt worden. Dat is better voor de rubbermanchet.
• Het stofffilter dient na elke droogbeurt gereinigd te worden.
• Het apparaat nooit gebruiken als het stofffilter beschadigd is. Dit kan gevaar voor brand opleveren.

SERVICE-REPARATIES

• Tracht in geval van een storing of defekt, dit apparaat Niet zich te repareren. Laat inspectie- en/ of herstelwerkzaamheden uitvoeren door de servicedienst van de fabrikant of door een door de fabrikant bevoegt verklaarde servicedienst en LAST geen andere dan originele DISTRIBUTIONS onderdelenplaatsen.
• Reparaties welke door nicht-deskundige Personen uitgevoerd worden,{kunnen tot schade of letsel leiden.Raadpleeg ELGROEP SERVICE.

VEILIGHEID

• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen ervan te veranderen.
• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te lien bedieren of als speelgoed te lien gebruiken.
  Het is voor een Klein kind Niet onmogelijk om in de trommel te kruipen. Kleine huisdieren makeen waar zelfs een gewoonte van. Hebt u een Klein kind of een huisdier, controller dan eerst en sluit daarna pas de vuldeur.

MILIEUBESCHERMING

• Alle met het symbol gemerkte materialen können hergebruikt worden. Ze können zonder bezwaar bij het afval worden gezet. Wij adviseren u, het karton in een container voor oud papier te deponeren.
  Maak het oude apparaat dat u, in afwachting van het weghalen of wegbrengen zolang terzijdezet, onbruikbaar. Knip het netsnoor eraf en verwijder de deursluiting. Informeer bij de gemeente wie het oude apparaat ophaalt of waar u het moet bezorgen, teneinde er zeker van teijken dat het apparaat zorgvuldig verschrot of gerecycled wordt.

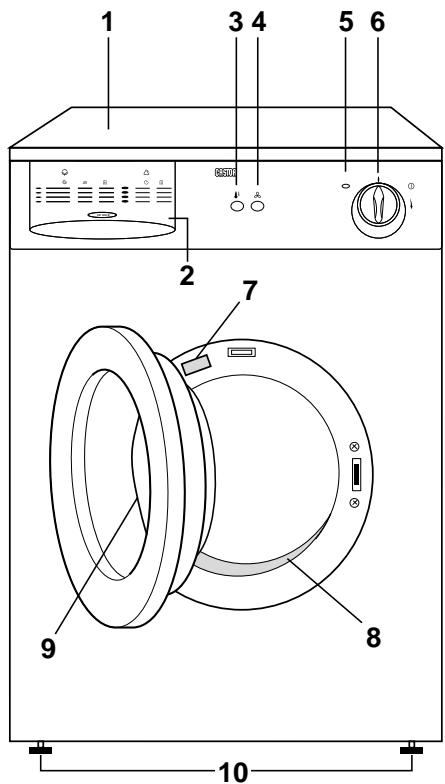

1 Werkblad
2 Programmakaart
3 Toets «lage temperatuur»
4 Toets «luchten»
5 Controlelampje
6 Droogtijdenknop
7 Typeplaatje
8 Filter
9 Deurhandgreep
10 Verstelbare voeten

11 Luchtafvoer aan de zijkanten
12 Adapter
13 Luchtafvoer aan de achterkant

Plaatsen

Deze wasdroger vraagt om een goed geventileerd vertrek, sondern het apparaat warme, zeer vochtige lucht produeert.

De droger要去 voortdurend verse lucht aanKnown zuigen. Zodoende要去 u ervoor zorgen dat het rooster aan de achterkant Niet door obstakels in z^ n ventilatiefunctie belemmerd kan worden.

De ruimte rondon de wasdroger要去 Zo veel möglichst stofvrij gehonden worden.

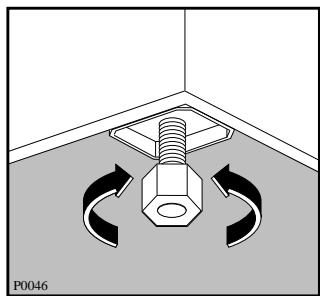

De droger要去 goed möglichk horizontally staan. Daartoe kunt u de stelvoeten aan de voorkant verdraaien. Hoe beter uitgericht, hoe minder geluid.

De voeten mooten Niet verwijderd worden.

Bij onvoldoende ventilatie kan zich een openhoping van warmte voordoen, hetgeen schade aan de motor kan veroorzaken.

Onder de bodem van de machine要去 een vrij luchtstroming gewaarborgd zich. Hoogpolig tapijt, bijvoorbeeld, kan de luchtstroom belemmeren, wat de machine schade toe kan brengen.

Belangrijk: De temperatuur in het vertrek waar de droger staat magijdens de werkig, +35^ C nicht overschrijden.

Afvoer van de vochtige lucht

De luchtafvoer kan zowel aan eenrijkant als aan dechterkant plaatsvinden.

De Niet gebruikte openings要去en afgesloten worden.

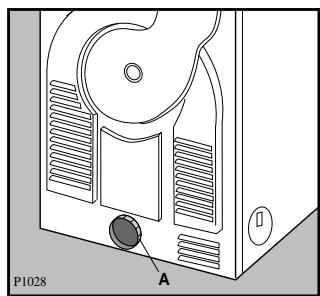

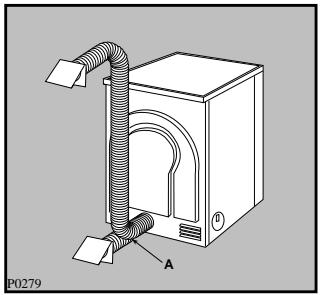

Aanbrengen van een luchtafvoerslang

De Beste methode om het vocht kwijt te raken is een afvoer maar buitenshuis. Daar voor gebruikt u een flexibile afvoerslang van 100mm ,welke u door middel van de meegeleverde adapter «A» op eén van de afvoeroppeningen aansluit. De afvoerslang is bij uw handelaar verkrijgbaar.

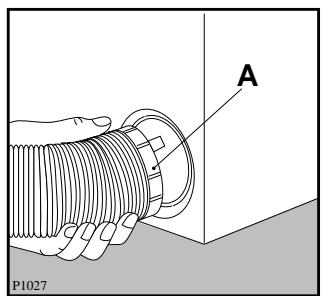

Om de afvoerslang aan te brengen trekt u de adapter-t-ring uit de afvoeropening aan de ache terkant van de machine en schroeft u deze ring op de afvoerslang. Druk de adapter-ring in de afvoeropening tot hij goed vastzit.

Hoe langer de slang en hoe kouder het vertrek, hoe groter de kans is dat in de slang vocht tot water condenseert. U kunt voorkomen dat het water zich ergens in de slang verzamelt of möglichk zichs terug in de droger loopt: priek een gaatje (3 mm) in het laagste punt van de slang en zet of hang er een bakje onder (zie figuur punt «A»).

Houd de slang zo kort möglichk en met zo weinig möglichk bochten. Een erg lange slang beivloedt de werkking van de wasdroger nadelig en geeft kans op vorming van condenswater binnen de slang.

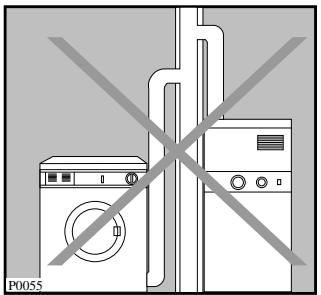

Sluit de afvoerslang nicht op een bestaand kanaal aan.

De andere kant van de slang sluit u aan op een muur-of vensterdoorvoer. Dat doet u zodanig dat er geen regenwater in kan lopen; dus overkappen of maar buiten toe omaaagRCThen.

Beveiligingen gegen regen- en windinslag in doorvoeren bestaan meestal uit beweegbare klepjes of lamelletjes. Ze können bij sterke wind dichtslaan, of na verloop vanijd Niet meer open gaan (roest, vuil). Dan hebt u een afvoerprobleem, letkaar dus op.

Is het vertrek op een sterke centrale afzuiging aangesloten, dan kan die afzuiging problemenveroorzaken. Is de benodigde droogtijd veel te lang, schakel de afzuiging dan uit of sluit het afzigurooster af tijdens het in werkigল van de droger.

Indien de droger tussengebouwd worden, overtuigt u zich er dan van dat de afvoerslang nicht geknikt kan raken.

Bij een gedeeltelijk geknakte of beknelde slang za de benodigde droogtijd toenemen en daarmee ook het energieverbruik.

Bij een totaal geblokkerde slang schakelt een interne beviegling gegen oververhitting het verwarmproces automatisch UIT.

Wijzigen van de deurdraairichting

Het kan wenselijk zijn om de draairichting van de deur om te keren. Bijvoorbeeld,ondat de wasdroger op of naast de wasautomaat staat.

Deze wijziging mag uitsluitend door een daartoe bevoegt persoon uitgevoerd worden.

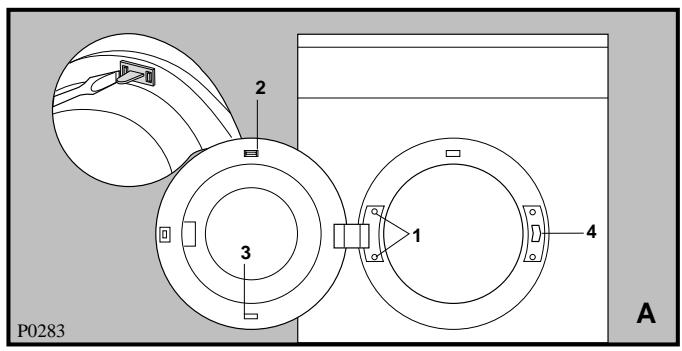

• Verwijder de deur, compleet met scharnier, door de beiden schroeven (1) los te draaien. Fig. A.
  Druk de twee vleugeltjes van de schakelstift (2) waar elkaar toe en trek de schakelstift uit de deur (fig. A). Doe hetzelfde met de_dummy (3).
• Breng nu de schakelstift (2) en de dummy (3) op de tegenover gestelde plaats, waar aan (fig. B). Overtuig u ervan dat de vleugeltjes klikken.
• Verwijder de kunststof afdekplaat (4), door middel van de beiden schroeven (fig. A). Monteer deplaat op de tegenovergestelde plaats (fig. B).
  Monteer de deur. Draai de schroeven (1) goed vast (fig. B).

Elektrische aansluiting

De machine is gebouwd voor 220-230 V/50 Hz en voorzien van een drie-aderig aansluitsnoer en stekker met aardcontacten.

De stekker mag uuitsluitend plaatsen in een stopcontact met (aangesloten en fonctionerende) aardcontacten; de machine dient deugdelijk geaard te+zijn.

Het aansluitsnoor mag u Niet verlengen. Indien het snoer te kort blijkt teijken, LAST door uw installateur dan een langer snoer aan de machine monteren of het stopcontact verplaatsen.

Het gebruik van een verlengsnoer of kabelhaspel is nicht toegestaan.

In bad- of doucheruiimten moet doorgaans een zogeheten "vaste aansluiting" gemaakt worden; raadpleeg uw installmenter.

De fabrikant is nicht aansprakelijk voor schade of letsel, ontstaan door het Niet voldoen aan bovenstaande veriligheidsvoorschriften.

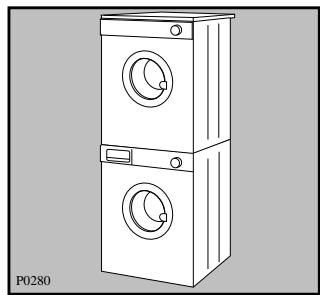

Verbindingsset

Uw handelaar kan u een speciale verbindingsset leveren, waarmee u de droger veilig op uw wasautomaat kutn plaatsen. Dat bespaart u aanzienlijk ruimte.

A

B

AFMETINGEN	hoogte	85 cm
	breedte	60 cm
	diepte	57 cm
NETSPANNING/FREKWENTIE		220/230 V/50 Hz
AANSLUITWAARDE		2600 W
ZEKEREN MET MINIMAAL		16 A
CAPACITEIT	katoen en linnen	5 kg
	synthetica	2 kg
VERBRUIKSWAARDEN	katoen en linnen	3,5 kWh (5 kg kastdroog)
	katoen en linnen	2,7 kWh (5 kg strijkdroog)

Dit toestel voldoet aan de EG-richtlijn 89/336 EEG, 73/23 EEG.

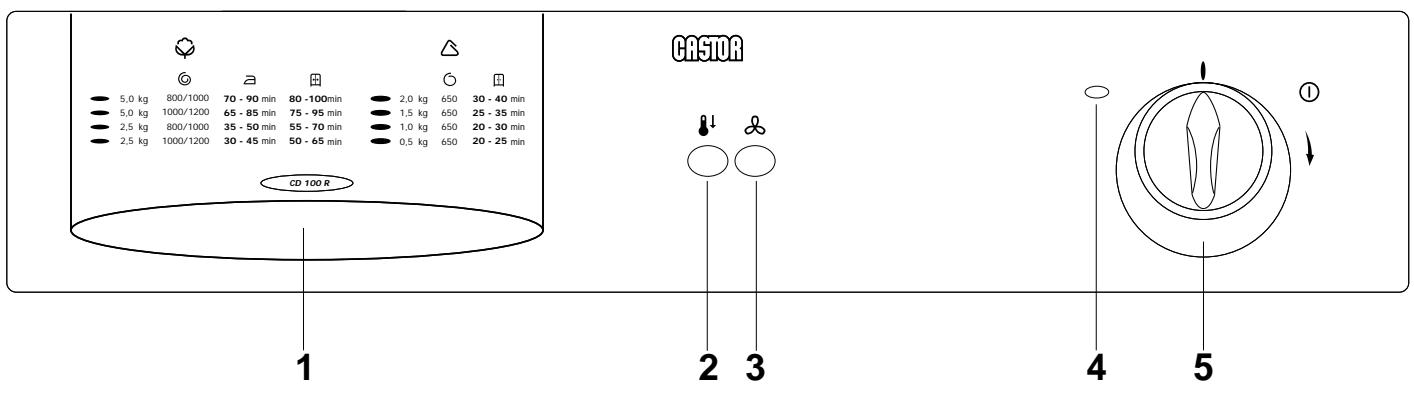

Bedieningspaneel

1 Programmakaart

Op deze kaart vindt u richtlijnen voor de in te stellen droogtijden.

2 Toets «lage temperatuur»

Druk deze toets voortijds in als u kreukherstellend katoen gaat drogen.

3 Toets «luchten»

Door het voortijds indrukken van deze toets schakelt u de verwarming uit. Dit worden aanbevolen voor het drogen van fijnne en temperatuurgevoelige kleding en textiel.

4 Controleampje

Het lampje gaat branden wonneer de machine in bedrijf is en gaat uit aan het einde van het programme.

5 Droogtijdenknop

De tijdklok is in twee sectoren opgedeeld:

Een grije sector met een normale (hoge) droogtemperatuur, instelbaar tot 120 minutes. De normale temperatuur gebruikt u voor katoen en linnen.

Een groene sector met verlaagde droogtemperatuur, instelbaar tot 80 minutes. De verlaagde temperatuur gebruikt u voor synthetica en fijne was.

U mag de knopuitsluitend rechtsom draaien. Heeft u in de verkeerde sector ingesteld, dan nicht terugdraaien maar weeer rechtsom.

De droogtijd hangt af van verschillende factoren:

centrifugetoerental
- gewenste droogtegraad
soort wasgoed
vulgewicht

Afkoelfase

Bij het instellen van korte droogtijden moet u er rekening mee houden dat de machine de LASTE 8 minutes met koude lucht werk. Daarmee worden zowel wasgoed als machine afgekoeld.

De programmastand kan voor het luchten van kledingstukken die u anders enigeijd buiten gehangen zou hebben, gezruikt worden.

Droogtijden

Katoen en linnen

Kies een tijsdsduur in de sector tot 120 minutes.

Droogtegraad	Centrifugeer-toerental per min van wasautomaat	Belading in kg drooggewogen wasgoed	Tijdsduur in min bij hoge temperatuur
Strijkdroog	800/1000	5	70-90
		2,5	35-50
	1000/1200	5	65-85
		2,5	30-45
Kastdroog	800/1000	5	80-100
		2,5	55-70
	1000/1200	5	75-95
		2,5	50-65

Synthetica

Kies een tijdsduur in de sector tot 80 minutes.

Droogtegraad	Centrifugeer-toerental per min van wasautomaat	Belading in kg drooggewogen wasgoed	Tijdsduur in min bij rage temperatuur
Kastdroog	650	2	30-40
		1,5	25-35
		1	20-30
		0,5	20-25

Hoe hoger het centrifugeertoerental van uw wasautomaat, hoe korter u de tijdsduur kut kiezen. Indien uw wasautomaat met minder dan 800 t/min centrifugeert, adviseren wij u een losse centrifuge van 2800 t/min te gebruiken alvorens u het wasgoed in de droger doet.

De droogtijden in deze babel zich slechts een richtlij om mee te beginnen.

Na enigeijd weet u precies hoeveel vrij nodig is om een bepalde was waar wens te drogen. Begin met wat te krappe tijden, anders komt u er nooit acheter wat juist goed is. Bovendien is "overdrogen" slecht voor de textielvezels. Is het wasgoed na beeindiging van het programma nog te vochtig, dan kan nagedroogd worden. Hiervoor het droogprogramma opnieuw instellen.

Belading

Eigenlijk zou u het wasgoed steeds要去en wegen. Wegen is omslachtig, waarom geven wij u een ander hulpmiddel:

katoen en linnen: volle belading, maar nicht proppen
synthetica: halfvolle belading
■ fînè was: énderde van de trommel

Bij een gemengde belading (katoen en synthetica) adviseren wij om de droogtijd 10 minutes longer te kiezen dan de aanbevolen droogtijd voor synthetica.

i Praktische tips

Maximaal vulgewicht benutten! U droegt het zuinigst, als u zich aan de vulgewichten houdt, die in de programmatabel vermeld staan. Een volgepropte trommel leidt tot onregelmatige droging en te lange droogtijd, waardoor ook het energieverbruik onnodig toeneemt. Kleine hoeveelheden drogen is.altijd minder economisch.

Onderstaande aanwijzingen können u waar bij helpen:

badjas	1200 g
beddelaken	500 g
blouse	100 g
dekbedovertrek	700 g
handdoek	200 g
herenoverhemd	200 g
kussensloop	200 g
nachthemd/pyjama	200-500 g
ondergoed	250 g
tafellaken	200-300 g
theedoek	100 g
werkjas	300-600 g

Belangrijk:

Bijzondertere weefsels, bijv.gordijnen van synthetische gezels, Wol, zijde, textiel met metalen versieringen, nylons, grote stukken wasgoed zoals anoraks, doorgestekte dekens, slapzakken en dekbedden mogen nicht in de machine gedroogd worden.

Ook articiken die sponsachtig rubber bevatten..., Hieronder wordt geen elastisch gemaakte kleding verstaan, maar wel bijvoorbeeld, de rubberachtige rug van een kleedje.

Wol en gedeelteklolien artikelen konnen krimpen en/of verwilen. Wij adviseren u met klem deze artikelen nicht in de trommeldroger te drogen.

• Controller zorgvuldig of het wasgoed geschikt is om machinaal gedroogd te worden. Aanwijzingen waarvoor vindt u op het textielbehandelingsetiket.

De volgende symbolen zijn van belang voor het drogen:

machinaal drogen is möglich
normaal drogen (normale temperatuur)
voorzichtig drogen (lage temperatuur)
mag Niet machinaal gedroogd worden

• Overtuig u ervan dat borst- of broekzakken leeg zichn. Keer kleding met borst- en broekzakken met ditke zomen binnenstebuiten, op deze manier voorkomt u zoveel möglichn onregelmatige droging.
  Dekbedovertrekken en kussenslopen dichtmaken, anders verzamelen zich hierin Kleinere wasstukken. Ritssluitingen en haak-oogsluitingen dichtdoen, losse banden en ceintuurs samenkopen.
  Het wasgoed voor het drogen goed centrifugeren.
  Sorteer uw wasgoed volgens textielsoort en droogtegraad.
  Voorkom overdroging door het zorgvuldigkiezen van de droogtijd, zo verkrijgt u de gewenste droogtegraad. Te droog wasgoed LAST zinc minder goed strijken.
• Om het statisch worden (knetteren en kleven) van synthetisch wasgoed te voorkomen, adviseren wij u in de wasautomaat een wasverzachter te gebruiken.
  Tricot kanietskrimpen.Deze textielsoort nicht overdrogen.Bij de aanschaf rekening houden met het feit dat deze textiel,alaar gelang de kwaliteit, krimpt.
• Het kan voorkomen dat u, na het drogen, toch nog vochtige plekken in het wasgoed vindt. Dat is met name het geval bijDICke kragen, manchetten en zomen. U kunst deze kledingstukken nadrogen, hierbij de machine op minstens 20 minuteu instellen.

i Gebruik

Vórór de eerste ingebruikname advisereren wij u de trommel met enkelelichtvochtige, schone doeken te vullen en de machine circa 20 minuten te latent werken. Hierdoor worden eventuele vettige of stoffige restanten van het productieproces verwijderd.

Volgorde van handelen

Het toestel aansluiten.
Het wasgoed in de machine doen.
Deur sluiten.
Toets of eventeel indrukken.
Droogtijdenknop rechtsom op de gewenste tijdsduur en in de gewenste sector draaien, hierna start de machine.

Is de ingesteldeijd bereikt, dan schakelt de verwarming automatisch uit en begint de afkoelfase (positie) die ongeveer 8 minuten duurt.

Belangrijk

Wij raden u af de deur tussentijds te openen om te controleren of het wasgoed al droog is. Het warmer wasgoed lijkt nog vochtig ook als het droog is. Wacht op het einde van de droogtijd om de deur te openen.

Als het droogprogramma onderbroken moet worden, zet u de droogtijdenknop op stand en wacht u op het einde van de afkoelfase voordat u de deur opent. Op deze manier voorkomt u dat zich in het apparaat teveel warmte ophoopt.

Na het drogen

Toestel uitschakelen.
- Het stofffilter reinigen (zie blz. 25)

Neem de stekker uit het stopcontact of trek, indien van toepassing, de trekschakelaar op UIT.

De buitenkant

De buitenkant van de machine(Int,naar behoefte, reinigen met een vochtige doek en een neutraal huishoudschoonmaakmiddel. Moderne schoonmaakmiddelen drogen doorgaans streeploos op.
Nalappen met schoon water en daarna droogzemen. Belangrijk: Gebruik nooit spiritus, terpentine en dergelijk oplosmiddelen.

De vuldeur

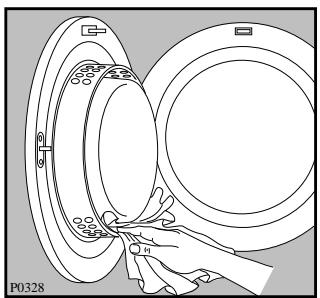

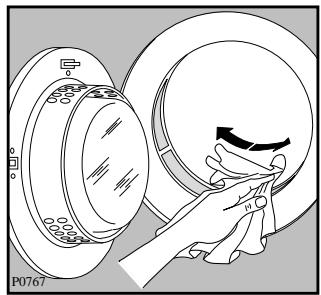

Verwijder regelmatig eventuele pluis dat zich aan de binnenkant van de vuldeur en de sponning gehecht heeft.

Het filter

Vóor u een nieuwe lading wasgoed.gaat drogen, moet het filter beslist schoon়n. Verwijder het viltachtige stof met een vochtige doeck.

Het filter kan nicht uitgetrokken worden.

Verbaast u zich Niet over de hoeveelheidarend pluis. Dit pluis ontstaat door het dragen van de kleding of het gebruiken van de textiel. Het worden door de wind wegbeblazen als u het wasgoed buiten aan de lijn droogt en blijft eenvoudig in het wasgoed zitten als u binnenshuis droogt.

EENVoudige STORINGEN

Het is de moeite waard om vór u de servicedienst belt, even de volgende punten te controleren:

De vuldeur is nicht goed gesloten.
- De groepzekering is defekt of uitgeschakeld. Probeerde u de droger te starten verwijl de wasautomaat ook (opdezelfde groep) AAN staat? Dat kan doorgaans pas zodra de wasautomaat aan het spoelen toe is. - Er is geen tijdsduur ingesteld.

De was worden nicht goed droog

• Het filter is verstopt.
• De droogtijd is te krap ingesteld.
  De toets of is ingedrukt.
• De trommel is te vol.
• De installmentie (plaats, afvoer) is nicht goed. Zie het betreffende hoofdstuk.

Kunt u de storing nicht self lokaliseren en verhelpen, belt u dan de servicedienst.

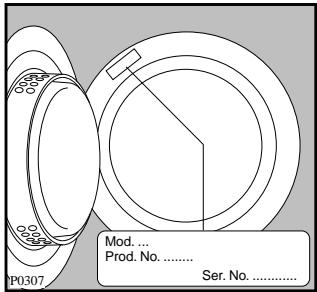

Houd het modelnummer en het Produktnummer bij de hand; de servicedienst zal erom vragen.
