GEBRUIKSAANWIJZING GLSZ28V8CB4 FRIGIDAIRE

Informatie zoeken Veiligheid Lees deze handleiding en bewaar voor later. Belangrijke veiligheidsinstructies Deze gebruiks- en onderhoudshandleiding is een onderdeel van onze inspanningen om klantentevredenheid en kwaliteit te garanderen over de hele gebruiksduur van uw nieuwe koelkast. Voor ons betekent uw aanschaf het begin van een relatie. Gebruik deze bladzijde om alle belangrijke productinformatie te noteren. Dit zal ons helpen om u blijvend van dienst te zijn. Waarschuwing Lees eerst alle instructies, alvorens u uw nieuwe koelkast in gebruik neemt. Algemene veiligheid Deze notities dienen om snel informatie te kunnen opzoeken. Aanschafdatum Modelnummer

Bewaar en gebruik geen benzine of andere brandbare vloeistoffen in de nabijheid van dit of enig ander toestel. Lees alle productlabels en waarschuwingen over brand- en andere gevaren.

De koelkast mag niet werken in de nabijheid van ontplofbare dampen.

Raak geen beweegbare onderdelen van de automatische ijsmachine aan.

Verwijder alle nietjes van de kartonnen doos. Nietjes kunnen snijwonden veroorzaken en bij contact eveneens de afwerking van andere toestellen of meubilair beschadigen. Veiligheid voor kinderen Serienummer Verpakkingsmateriaal

N.B. Door uw product te registreren, geeft u ons de mogelijkheid om u beter van dienst te zijn. U kunt registreren door uw productregistratiekaart via de post te verzenden. Kartonnen dozen die met doeken, dekens of plastic bladen worden bedekt, of in elastisch materiaal worden verpakt, kunnen luchtdicht worden en snel leiden tot verstikking.

De kartonnen doos, plastic zakken en alle buitenverpakking dient u onmiddellijk nadat de koelkast is uitgepakt, te vernietigen of te recyclen. Kinderen mogen nooit met deze producten spelen. Kinderen kunnen opgesloten raken en verstikken.

Deze problemen zijn niet van voorbijgaande aard. Koelkasten en diepvriezers die worden weggegooid, achtergelaten of tijdelijk opgeslagen (zelfs gedurende enkele uren) zonder dat iemand in de buurt is, zijn gevaarlijk. Elektrische informatie Waarschuwing Volg deze richtlijnen voor een goede werking van de veiligheidsmechanismen in uw koelkast. © 2004 Electrolux Home Products Alle rechten voorbehouden. Gedrukt in de V.S.

Een beschadigde elektriciteitsdraad dient door de fabrikant, een onderhoudstechnicus of een bevoegde persoon te worden vervangen om risico's te vermijden.

Schakel de koelkast nooit uit door aan de elektriciteitsdraad te trekken. Neem altijd eerst de stekker stevig vast en trek de stekker dan recht uit het contact, om te vermijden dat u de elektriciteitsdraad beschadigt.

Schakel de koelkast uit alvorens u deze schoonmaakt of een lamp vervangt, om een elektrische schok te vermijden.

Schommelingen van 10% en meer in de spanning kunnen de werking beïnvloeden. De compressor kan worden beschadigd, indien de koelkast op onvoldoende stroom werkt. Deze schade wordt niet door de garantie gedekt. N.B. Indien uw koelkast met het scharnier van de deur tegen een muur wordt geplaatst, dient u extra vrije ruimte te voorzien als u de deur verder wenst te openen. Verbind de koelkast niet met een contact dat u met een schakelaar tegen de muur of een trekkoord activeert, om te vermijden dat de koelkast ongewild wordt uitgeschakeld. De rooster onderaan verwijderen en terugplaatsen: Belangrijk De rooster onderaan verwijderen: Om de stroom op uw koelkast uit te schakelen, dient u de stekker uit het stopcontact te trekken.

Open de deuren van het vries- en het koelgedeelte.

Maak de schroef aan beide zijden van de rooster onderaan los.

Trek de rooster naar voren en hef omhoog. Volg deze instructies in omgekeerde volgorde om de rooster terug te plaatsen. Installatie Waterpas plaatsen De vier hoeken van uw koel-/vrieskast dienen stevig op een sterke vloer te staan. Verstelbare wieltjes vooraan helpen om de koel-/vrieskast waterpas te plaatsen. Voor een goede sluiting van de deuren dient de koel-/vrieskast vooraan 6 mm hoger te staan dan achteraan. Locatie

Kies een locatie dichtbij een geaard elektriciteitscontact. Gebruik geen verlengdraad of een verdeelstekker.

Indien mogelijk, plaatst u de koelkast buiten direct zonnelicht en op een veilige afstand van het kookfornuis, de vaatwasmachine of andere warmtebronnen.

De koelkast moet worden geplaatst op een vlakke vloer die sterk genoeg is, zelfs als de koelkast ten volle is geladen.

Voor modellen die zijn uitgerust met een automatische ijsmachine, dient er watertoevoer beschikbaar te zijn. Uw koel-/vrieskast waterpas plaatsen: Installatie Verwijder de rooster onderaan (zie de bovenstaande instructies) om bij de voorste wieltjes te komen.

Stel de wieltjes bij door aan de stelbout van elk wieltje met een sleutel of platte schroevendraaier te draaien totdat de koel-/vrieskast recht en stabiel staat.

Controleer of de sluiting aan beide deuren de kast aan de vier zijden raakt.

Plaats de rooster onderaan terug. Tips:

• Indien de deur van de vriezer hoger staat dan de deur van de koelkast, verhoogt u de rechterhoek en/of verlaagt u de linkerhoek totdat beide deuren bovenaan de kast in een rechte lijn liggen. Opgelet

• Indien de deur van de koelkast hoger staat dan de deur van de vriezer, verhoogt u de linkerhoek en/of verlaagt u de rechterhoek totdat beide deuren bovenaan de kast in een rechte lijn liggen. Installeer de koelkast niet in een kamer waar de temperatuur lager dan 13°C of hoger dan 43°C zal worden. De compressor zal dan niet in staat zijn om de aangewezen temperatuur in de koelkast te behouden. Blokkeer de rooster onderaan de voorkant van uw koelkast niet. Voldoende luchtcirculatie is van vitaal belang voor de werking van uw koelkast. Vrije ruimten vereist voor de installatie Verwijdering van de deuren Voor probleemloze installatie, loodgieterij en elektrische aansluitingen hebt u de onderstaande vrije ruimten nodig: Zijkanten en bovenkant: 10 mm Achterkant

Indien uw koelkast te breed is voor uw ingangsdeur, kunt u de deuren van uw koelkast halen. Eerst neemt u de maten van uw ingangsdeur. 25 mm Openen van de deuren Benodigde gereedschap Installeer uw koel-/vrieskast dichtbij een tafel of aanrecht waarop u het uitgehaalde voedsel kunt plaatsen. Om ten volle van de laden in uw koel- en vrieskast gebruik te kunnen maken, moet de koel-/vrieskast zo worden geplaatst, dat beide deuren helemaal kunnen worden geopend. U hebt het volgende gereedschap nodig:

kruiskopschroevendraaier;

dopsleutel OF bijstelbare sleutel. Voorbereidingen treffen om de deuren te verwijderen:

Controleer of de stekker niet meer in het stopcontact steekt.

Open beide deuren en verwijder de rooster onderaan.

Verwijder alle voedsel uit de deur.

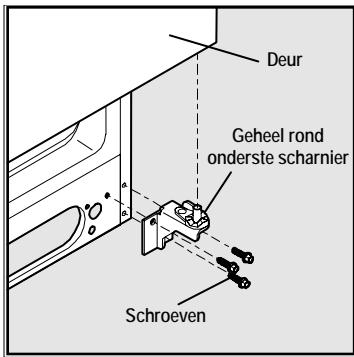

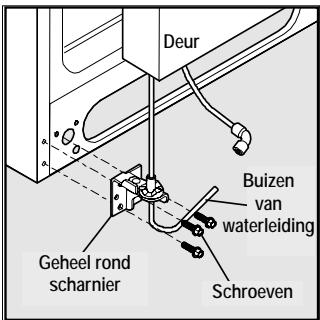

Sluit de deuren. Deur Geheel rond onderste scharnier Schroeven Verwijdering van de bedekkingsplaat (-platen) boven de scharnieren: De deur van de diepvries verwijderen: Volg de voor uw model aangewezen onderstaande procedure.

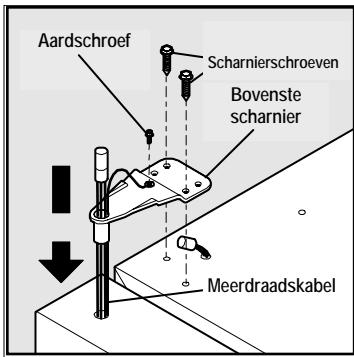

Maak de aansluitklip voor de meerdraadskabel bovenaan het bovenste scharnier los. Grijp beide zijden van de aansluitklip stevig vast en trek uiteen.

Teken met een potlood een lichte lijn rond het bovenste scharnier van de deur. Dit zal u helpen om de deur terug te plaatsen.

Maak de waterinlaat van het koppelstuk onder de deur van de vriezer los. Het koppelstuk komt los wanneer u de buitenmof naar binnen drukt. Grote bedekking van scharnier

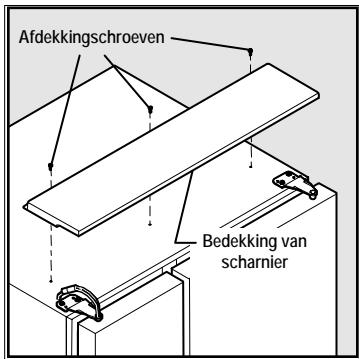

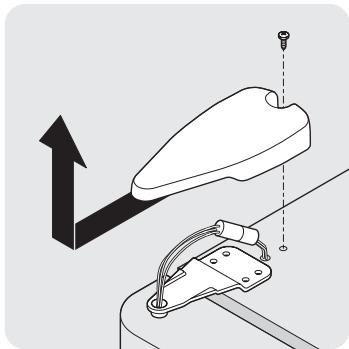

Haal de drie schroeven uit de bedekkingsplaat boven de scharnieren. Trek de bedekking naar voren en hef omhoog. Afdekkingschroeven LOSSCHAKELEN Deur Bedekking van scharnier Buizen van waterleiding Geheel rond scharnier Kleine bedekkingen van scharnier Verwijder de afdekschroef en de bedekkingsplaat van het bovenste scharnier van beide deuren.

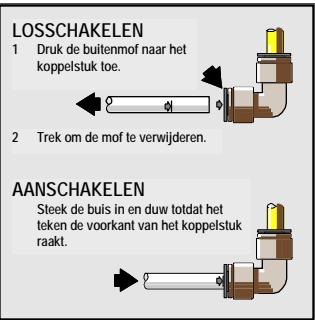

Druk de buitenmof naar het koppelstuk toe.

Trek om de mof te verwijderen. AANSCHAKELEN Steek de buis in en duw totdat het teken de voorkant van het koppelstuk raakt. Schroeven Haal de schroeven uit het bovenste scharnier. Laat de meerdraadskabel in het scharnier steken. Schroef de aarddraad waardoor de kabel aan het scharnier is bevestigd, niet los. Hef de deur uit het onderste scharnier. Aardschroef Scharnierschroeven Bovenste scharnier Meerdraadskabel De deur van de koelkast uithalen:

Teken met een potlood een lichte lijn rond het bovenste scharnier van de deur. Dit zal u helpen om de deur terug te plaatsen.

Verwijder, indien nodig, de onderste drie scharnierschroeven en het scharnier.

Haal beide schroeven uit het bovenste scharnier. Hef de deur uit het onderste scharnier en plaats opzij.

Plaats de deur op de zijkant, zodat u de waterbuis die uit het onderste scharnier steekt, niet beschadigd wordt.

Verwijder, indien nodig, de onderste drie scharnierschroeven en het scharnier. Volg de bovenstaande stappen in omgekeerde volgorde om de deur van de vriezer terug te plaatsen. Nadat beide deuren zijn geplaatst, plaatst u de bedekkingsplaat over de scharnieren terug. Volg de bovenstaande stappen in omgekeerde volgorde om de deur terug te plaatsen. Nadat beide deuren geplaatst zijn, plaatst u de bedekkingsplaat over de scharnieren terug.

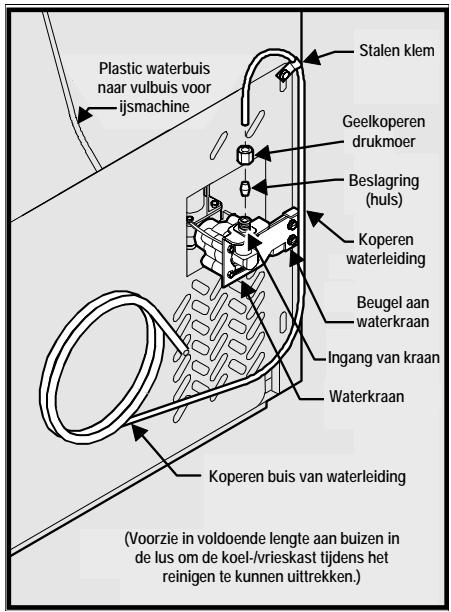

Aansluiting op de waterleiding Info over de watertoevoer naar de koelkast Voor de werking van de automatische ijs- en waterdispenser voor uw koelkast is permanente watertoevoer nodig. Tijdens de installatie zorgt u (of een installateur) voor deze watertoevoer door een koperen buis aan te sluiten tussen de waterleiding en een klep achteraan de koelkast. Opgelet Voorkomen van materiële schade: Schuif eerst de geelkoperen drukmoer en daarna de beslagring (huls) op de koperen buis.

Schuif de beslagring (huls) in de klep en draai de drukmoer handmatig op de klep. Draai vervolgens nog een halve draai vast met een sleutel. Draai niet te vast.

Maak de koperen buis met een stalen klem en schroef aan het achterpaneel van uw koelkast vast (zie afbeelding).

Rol het overtollige gedeelte van de buis (ongeveer 2,5 draaien) op achteraan de koelkast (zie afbeelding). Plaats de opgerolde buis zodanig dat de buis niet trilt of afslijt tegen een ander oppervlak.

Open de afsluitklep aan de watertoevoer en draai lekkende koppelingen vast.

• Gebruik koperen buizen voor de watertoevoer (plastic buizen zijn gevoeliger voor lekkage). De fabrikant is niet verantwoordelijk voor schade, indien plastic buizen worden gebruikt op de leiding.
• Zorg ervoor dat alle waterleidingen voldoen aan de toepasselijke reglementen inzake loodgieterij.
• Voor de werking van de dispenser ligt de aanbevolen druk op de watertoevoer tussen 1,4 en 6,9 bar. Te hoge druk kan een slechte werking van de waterfilter veroorzaken. N.B. Na aansluiting van de watertoevoer leest u eerst de informatie in deze handleiding over het voorbereidende gebruik van een lege waterleiding. Lees ook alle punten in het hoofdstuk “Automatische ijs- en waterdispenser” betreffende de gewone werking. U hebt het volgende nodig:

Toegang tot een koudwaterleiding met druk tussen 1,4 en 6,9 bar.

Het pakket voor de wateraansluiting dat met uw koelkast wordt geleverd; u vindt in dit pakket alle stukken die u nodig hebt voor de wateraansluiting, ook een koperen buis van 7,6 m. Regeling en instellingen Aansluiting van de watertoevoer aan de achterzijde van uw koelkast:

De koelkast mag niet op de stroom zijn aangeschakeld.

Spoel de leiding totdat het water helder is. U doet dit door het uiteinde van de koperen buis in een gootsteen of emmer te plaatsen en de afsluitklep te openen.

Schroef de plastic dop van de klep aan de waterinlaat achteraan uw koelkast los. Gooi de dop weg. Plastic waterbuis naar vulbuis voor ijsmachine Afkoelingstijd vóór gebruik Om uw levensmiddelen veilig te bewaren, laat u uw koel-/vrieskast gedurende 8 tot 12 uur met gesloten deuren draaien alvorens u voedsel in de koel-/vrieskast plaatst. U hoeft tijdens deze afkoelingstijd de bij productie ingestelde regeling niet te wijzigen. Instelling van koeltemperatuur Uw koel-/vrieskast wordt geleverd met het allernieuwste digitale systeem voor elektronische regeling. De regeling van het systeem bevindt zich bovenaan het koelgedeelte. Stalen klem Op de linkerhelft van het regelpaneel vindt u de twee digitale weergaven met de actuele temperatuur in het vries- en in het koelgedeelte. Geelkoperen drukmoer Beslagring (huls) Om de temperatuur te verhogen of te verlagen, drukt u op de toets met pijltjes op en neer die zich het dichtst bij de weergave bevindt. Bij de eerste druk op de knop wordt de laatst ingevoerde instelling getoond. Bij iedere druk op de knop wijzigt u de instelling met één graad. Koperen waterleiding Beugel aan waterkraan Op de weergave wordt de nieuwe instelling even getoond, alvorens opnieuw de huidige temperatuur wordt getoond. Ingang van kraan Waterkraan N.B. Koperen buis van waterleiding De geavanceerde elektronische regeling in uw koelkast bevat extra weergavemodi voor gebruik door installateurs om snel een probleem bij de werking vast te stellen. (Voorzie in voldoende lengte aan buizen in de lus om de koel-/vrieskast tijdens het reinigen te kunnen uittrekken.)

stroomonderbrekingen. Verschillen in de gewone werkcondities worden via bepaalde geluiden en vier statusindicatielampjes gemeld. Keuze tussen graden Celsius of Fahrenheit (bepaalde modellen) N.B. U kunt naar keuze de regeling instellen voor weergave in graden Celsius of in graden Fahrenheit. Druk op de knop Modus om te wisselen tussen graden Celsius of graden Fahrenheit. Iedere instelling op het bedieningspaneel wordt bevestigd via één hoorbare toon. Reactie op een alarm (geluiden en indicatielampjes) De temperatuur aanpassen Het besturingssysteem van uw koelkast kan de volgende informatie meedelen met geluiden en alarmindicatielampjes. Nadat uw koelkast 24 uur heeft gewerkt, kunt u de temperatuur als nodig aanpassen. Wijzig de temperatuur geleidelijk en met kleine verschillen en geef uw koelkast de tijd om te stabiliseren na een temperatuurwijziging. Lees de onderstaande richtlijnen voor temperatuurinstellingen. Alarm Aan Licht Geluiden Ononderbroken groen Alarmsysteem is actief. Geen reactie nodig. Koelkast

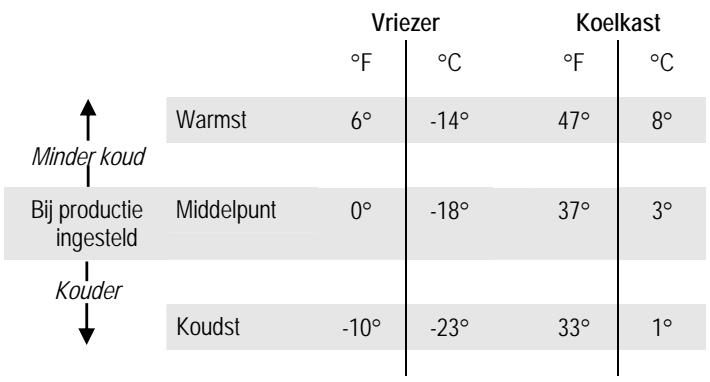

Minder koud Bij productie ingesteld Kouder Koudst Richtlijnen om de temperatuur bij te stellen Indien het koelgedeelte te warm is: Verlaag de temperatuur van de koelkast met één graad door te drukken op de knop met neerwaartse pijl. Indien het koelgedeelte te koud is: Verhoog de temperatuur van de koelkast met één graad door te drukken op de knop met opwaartse pijl. Indien het vriesgedeelte te warm is: Verlaag de temperatuur van de vriezer met één graad door te drukken op de knop met neerwaartse pijl. Indien het vriesgedeelte te koud is: Verlaag de temperatuur van de vriezer met één graad door te drukken op de knop met opwaartse pijl. Deur niet Flikkehelemaal rend gesloten groen

De deur van het vries- ofSluit de deur om het alarm van het koelgedeelte uit te schakelen en staat meer dan vijf opnieuw in te stellen. minuten open. Hoge Flikketempera- rend tuur oranje

De temperatuur in het Druk op de knop vries- of in het Alarmreset om het koelgedeelte is al alarm uit te schakelen. meer dan een uur te Indien de temperatuur hoog geweest (7,2°C niet beter wordt, belt u of meer). het nummer op de achterpagina van deze gebruiks- en onderhoudshandleiding voor hulp. StroomFlikkeonderrend breking oranje Wat u moet doen wanneer de temperatuurweergaven flikkeren. Permanent flikkeren van de temperatuurweergaven kan wijzen op een probleem met de werking opgemerkt door het besturingssysteem. Bel uw onderhoudstechnicus om te weten waarom de weergaven flikkeren. Alarmen van systeemcontrole (bepaalde modellen) Het elektronische besturingssysteem controleert permanent uw koel-/vrieskast op stabiele temperatuur, open of gesloten deuren en

Reactie Het alarmsysteem is nietIndien de temperatuur in actief, terwijl het koel- het vries- en het en het vriesgedeelte koelgedeelte na drie uur afkoelen tot de niet de ingestelde actuele temperatuur- temperatuur heeft instellingen. bereikt, zal het besturingssysteem wellicht op een andere toestand wijzen. Indien de koeling niet stabiel wordt op de huidige instellingen, belt u het nummer op de achterpagina van deze gebruiks- en onderhoudshandleiding voor hulp. Regeling van temperatuurbereik Vriezer Toestand (Lampje is uit) Het systeem vond een Druk op de knop stroomonderbreking. Alarmreset om het alarm uit te schakelen en druk nogmaals om opnieuw in te stellen. Controleer of de stroomonderbreking zo lang heeft geduurd, dat de temperatuur van bewaarde levensmiddelen is veranderd. opnieuw in te schakelen, dient u de knop Aan/uit opnieuw gedurende drie seconden ingedrukt te houden. Gebruik van de knop Alarmreset U kunt het alarmsysteem activeren en deactiveren door de knop Reset gedurende drie seconden ingedrukt te houden. U gebruikt deze knop dus ook om alarmgeluiden en/of flikkerende indicatielampjes uit te schakelen. Belangrijk De knop Aan/uit regelt alleen het koelsysteem van uw koelkast. De lampjes en andere elektrische componenten blijven onder stroom staan, tenzij u de elektriciteitsdraad uit het stopcontact trekt. Opgelet Het alarmsysteem wordt niet automatisch opnieuw ingesteld nadat u de stekker van de koelkast hebt uitgetrokken en opnieuw ingestoken. Om het alarm opnieuw te activeren, moet u op de knop Alarmreset drukken. Nadat u het alarmsysteem hebt gedeactiveerd, dient u de knop Alarmreset opnieuw gedurende drie seconden ingedrukt te houden om het alarm opnieuw in te stellen (te activeren). Het Aan-indicatielampje blijft uit, terwijl het koel- en het vriesgedeelte afkoelen tot de actuele temperatuurinstellingen. Wanneer de temperatuur de ingestelde waarde bereikt, wordt het Aan-lampje groen en wijst dus op een actief alarmsysteem. Bewaarfuncties Opgelet Behandel de legplanken in voorgespannen glas altijd uiterst voorzichtig, om geen verwondingen door gebroken glas op te lopen. Controle van de luchtfilterstatus (bepaalde modellen) De luchtfilter in uw koelkast moet nu en dan worden vervangen. U kunt controleren of een vervanging nodig is door de knop Aan/uit voor de luchtfilter ingedrukt te houden gedurende drie seconden. Vrijdragende legplanken De posities van de legplanken in het vries- en het koelgedeelte kunt u zelf probleemloos aanpassen. De legplanken zijn uitgerust met bevestigingsbeugels voor de sleufsteunen achteraan ieder vak. Controle van de luchtfilterstatus:

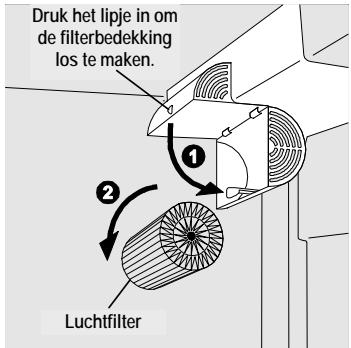

Druk op de knop Aan/uit van de luchtfilter. Hierdoor wordt een testcyclus geactiveerd. Een van de drie lampjes voor de filterstatus zal branden en op een onderstaande status wijzen: Filter OK De luchtfilter hoeft niet te worden vervangen. Filter bestellen De luchtfilter is voor ongeveer 80 procent opgebruikt; bestel een nieuwe filter. Filter vervangen De luchtfilter is voor 100 procent opgebruikt; vervang de filter nu. De positie van een legplank wijzigen:

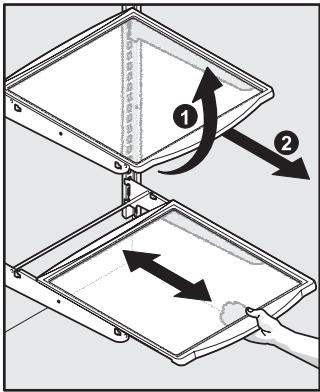

Verwijder eerst alle voedsel van de bij te stellen legplank.

Til de voorste rand op.

Trek de legplank uit.

Plaats de bevestigingsbeugels terug in de gewenste steunsleuven.

Laat de legplank zakken en plaats goed vast. Druk op de knop Aan/uit van de luchtfilter om het statuslampje uit te schakelen. N.B. Instructies over vervanging van de luchtfilter kunt u lezen in een van de onderstaande hoofdstukken van deze gebruiks- en onderhoudshandleiding.

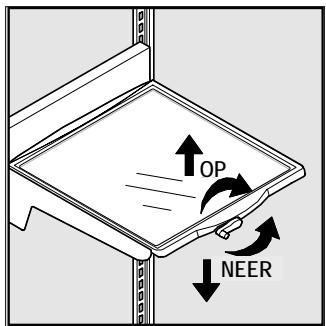

NEER In- en uitschakelen van het koelsysteem U kunt het koelsysteem in uw koelkast deactiveren door te drukken op de knop Aan/uit aan de linkerzijde van het paneel voor de temperatuurregeling. Eigenschappen van de legplanken Uw koelkast is uitgerust met glazen legplanken die zo zijn gemaakt, dat alle gemorste voedsel of vloeistof wordt opgehouden. U kunt deze legplanken uitschuiven om voedsel uit te nemen en om snel schoon te maken. Opdat u het koelsysteem niet ongewenst zou uitschakelen, zal de knop uitsluitend werken wanneer u deze gedurende drie seconden ingedrukt houdt. Zodra u het koelsysteem hebt gedeactiveerd, wordt alle koeling voor het vries- en het koelgedeelte onderbroken. Om het koelsysteem Wanneer u de schuifplanken zo ver als mogelijk hebt uitgetrokken, worden ze door een arret geblokkeerd. Schuifplanken kunnen niet van de bevestigingsbeugels worden gehaald.

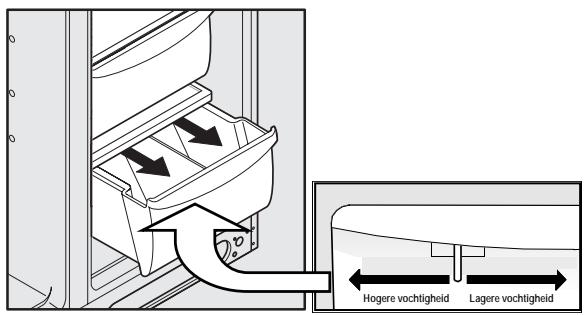

schoonmaken. Bepaalde bakjes hebben vaste plaatsen, terwijl u andere als nodig kunt bijstellen. Laden Uw koel-/vrieskast heeft diverse bewaarladen. De meeste dergelijke laden hebben vaste posities onderaan het koelgedeelte. De bakjes in de deuren zijn ideaal om bokalen, flessen, blikken en andere grote containers te bewaren. Deze bakjes zijn ook handig om snel een keuze te maken tussen vaak gebruikte producten. Groenteladen Groenteladen dienen voor de bewaring van fruit, groenten en andere verse producten. Alvorens u producten in een groentelade opbergt:

Was de producten in schoon water en verwijder het overtollige water.

Verpak producten met een sterke geur of hoge vochtigheidsgraad. De positie van een verstelbaar bakje in de deur wijzigen:

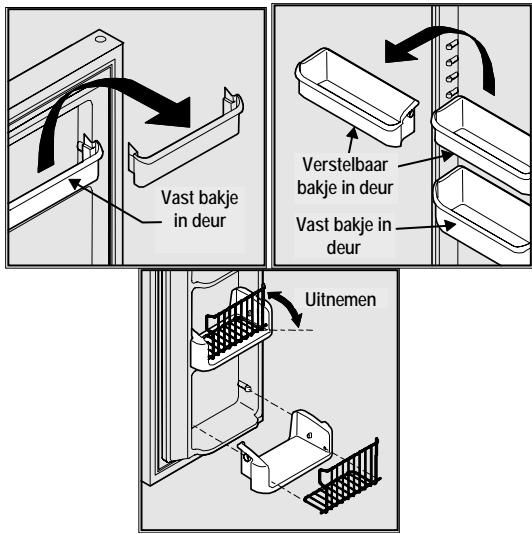

Verwijder eerst alle voedsel uit het bij te stellen bakje.

Neem het bakje stevig met beide handen vast en hef het omhoog.

Plaats het bakje direct boven de gewenste positie.

Laat het bakje zakken en plaats goed vast. Vast bakje in deur Hogere vochtigheid Lagere vochtigheid Regeling van de vochtigheid in de groentelade Verstelbaar bakje in deur Vast bakje in deur Uitnemen De groenteladen zijn uitgerust met een schuifknop voor bijstelling van de vochtigheidsgraad in de lade. Met deze functie kunt u de vochtigheidsgraad verhogen, waardoor bepaalde verse producten langer kunnen worden bewaard. N.B. Bladgroenten kunnen het best worden bewaard als de vochtigheidsgraad op "hoog" is ingesteld, of in een lade zonder vochtigheidsregeling. De instromende lucht is dan minimaal en de vochtigheidsgraad wordt zo hoog mogelijk gehouden. Accessoires Houder voor grote flessen In deze houder voor grote flessen worden uw producten tegen omvallen beschermd wanneer u de deur van uw koelkast opent of sluit. Bij installatie klikt u de uiteinden van de houder over de rand van de wand (zie de afbeelding). Vleesvak Sommige modellen zijn met een vleesvak uitgerust waarin u grote stukken vlees gedurende een korte tijd kunt bewaren. Deze lade is uitgerust met een schuifknop voor bijstelling van de temperatuur in de lade. Vlees dat u langer dan twee dagen wilt bewaren, moet worden ingevroren. Indien u in deze lade fruit of groenten wenst te bewaren, moet u de temperatuur hoger instellen, zodat de producten niet bevriezen. Kouder Warmer Rek voor speciale producten Dankzij het innoverende ontwerp van dit rek voor speciale producten kunt u zes drankblikken, een wijnfles, een fles frisdrank van twee liter of een doos eieren opbergen. Het rek voor speciale producten plaatst u door het op de linkerzijde van een legplank te schuiven (zie de afbeelding). Deuren De deuren van de vries- en koelgedeelten zijn uitgerust met handige bewaarbakjes. U kunt deze bakjes uithalen en gemakkelijk

Blikkenrek Automatische ijs- en waterdispenser In het blikkenrek kunt u doeltreffend en veilig tot zes drankblikken bewaren. Gebruik van de dispenser Uw automatische ijs- en waterdispenser is uitgerust met een bedieningspaneel, een bakje voor een glas en twee drukpeddels voor de ijs- en watertoevoer. Gebruik van het bedieningspaneel van de dispenser is noodzakelijk voor de ijsdispenser, maar niet voor de waterdispenser. Het bedieningspaneel heeft ook opties voor de verlichting, controle van de filter en verhoogde snelheid bij de productie van ijs en bij invriezen. Roomijsvak Het roomijsvak wordt bevestigd bovenaan het ijs voor de ijsdispenser. In dit vak kunt u ronde en rechthoekige dozen roomijs bewaren. Zuivelvak In het zuivelvak bovenaan de deur van uw koelkast kunt u gedurende een korte periode kaas, smeerboter of gewone boter bewaren. Het zuivelvak heeft een ophefbaar deksel en is, speciaal voor deze voedingswaren, warmer dan het open bewaargedeelte. no p q r s t Opgelet Om te vermijden dat in het besturingssysteem van uw koelkast fouten optreden, mag u de magneet achter het zuivelvak nooit verwijderen.

IJsdispenser Voor de werking van de ijsdispenser (u), drukt u eerst op uw keuze, ijsschilfers of ijsblokjes. Druk een glas tegen de dispenserpeddel (zo ver mogelijk om alle ijs op te vangen). Trek het glas weg van de dispenserpeddel als u voldoende ijs hebt. Hierna vindt u details over de werking van de dispenser. Waterdispenser Houd een glas tegen de peddel van de waterdispenser (v). Trek het glas weg van de dispenserpeddel als u voldoende water hebt. Het water van de dispenser is niet koud. Voor kouder water vult u het glas eerst met ijsblokjes of ijsschilfers. Druiplade Een druiplade onderaan de dispenserbak dient om kleine gemorste hoeveelheden op te vangen en om het water te verdampen. Deze druiplade kan worden verwijderd om te worden gereinigd.

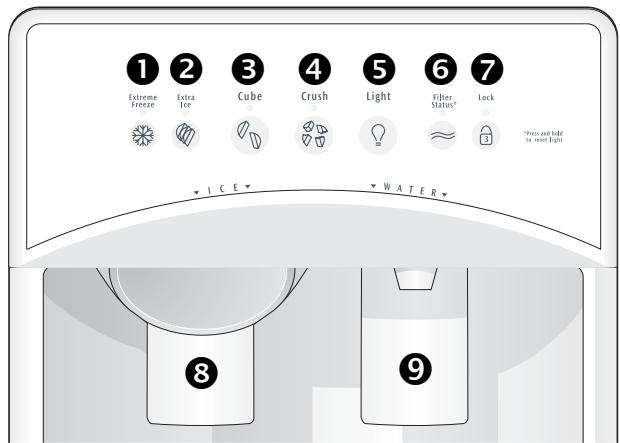

Voorbereidend gebruik van de watertoevoer: Gebruik van het bedieningspaneel voor de dispenser n Snel invriezen Houd de aanraakknop gedurende 3 tot 5 seconden ingedrukt om de functie voor snel invriezen te activeren (behoud van de versheid). Het lampje is groen. Houd de aanraakknop opnieuw gedurende 3 tot 5 seconden ingedrukt om de functie te deactiveren. o Snel ijs Houd de aanraakknop gedurende 3 tot 5 seconden ingedrukt om voor speciale gelegenheden (feestjes bijvoorbeeld) snel ijs te maken. Het lampje is groen. Houd de aanraakknop opnieuw gedurende 3 tot 5 seconden ingedrukt om de functie te deactiveren. p IJsblokjes Druk op de aanraakknop om ijsblokjes te krijgen. Het lampje is groen. Druk een glas hoog op tegen de peddel van de dispenser om alle ijs op te vangen. q IJsschilfers Druk op de aanraakknop om ijsschilfers te krijgen. Het lampje is groen. Druk een glas hoog op tegen de peddel van de dispenser om alle ijs op te vangen. r Licht Druk op de aanraakknop om het licht van de dispenser te doen branden. Het lampje is groen. Druk opnieuw op de aanraakknop om het licht van de dispenser te doven. Het licht gaat ook automatisch branden tijdens het dispensen van ijs en/of water. s Knop en Het lampje krijgt een van de drie onderstaande kleuren om op de status van de waterfilter te wijzen, wanneer u de dispenser gebruikt: Groen de waterfilter hoeft niet te worden vervangen. Oranje de waterfilter is voor ongeveer 80 procent opgebruikt; bestel een nieuwe filter. Rood de waterfilter is voor 100 procent opgebruikt; vervang de filter zo spoedig mogelijk. Na vervanging van de waterfilter, stelt u de filterstatus opnieuw in door de aanraakknop gedurende 10 tot 15 seconden ingedrukt te houden. indicatielampje voor filterreset t Vergrendelen

Begin het reservoir te vullen door een glas ingedrukt te houden tegen de peddel van de waterdispenser.

Blijf het glas zo houden, totdat er water uit de dispenser stroomt. Dat zal ongeveer 1,5 minuten duren.

Laat het water gedurende een drietal minuten stromen, zodat het systeem en de loodgieterij worden gespoeld en alle onzuiverheden worden verwijderd (u hoeft dit niet ononderbroken te doen; u kunt het glas ondertussen uitgieten). N.B. In de waterdispenser is een mechanisme ingebouwd dat de waterstroom afsluit na 3 minuten ononderbroken gebruik. Zodra u de peddel van de dispenser loslaat, wordt dit afsluitmechanisme opnieuw ingesteld. Opgelet Door de peddel van de dispenser langer dan 4 minuten ingedrukt te houden, raakt de motor van de dispenser overbelast en stopt. De bescherming tegen overbelasting wordt automatisch opnieuw ingesteld na 3 tot 4 minuten. Werking en onderhoud van de ijsdispenser De ijsmachine, de ijsbak en het vulmechanisme voor de dispenser bevinden zich bovenaan het vriesgedeelte. Nadat de koel-/vrieskast is geïnstalleerd en een aantal uren is gekoeld, kan de ijsmachine binnen 24 uur ijs produceren. In een tweetal dagen kan de ijsbak geheel zijn gevuld. Belangrijk De ijsmachine is bij productie geactiveerd, zodat deze onmiddellijk kan beginnen te werken zodra u de koelkast hebt geïnstalleerd. Indien u de koel-/vrieskast niet op de waterleiding kunt aansluiten, plaatst u de schakelaar voor de ijsmachine op "uit" (O). Indien u dit niet doet, kan de vulklep van uw ijsmachine lawaaierig worden. De klep zal immers proberen te werken zonder water. De dispenser kan worden vergrendeld om ongewenst gebruik te verhinderen. Houd de aanraakknop gedurende 3 tot 5 seconden ingedrukt om te vergrendelen. Het lampje is rood. Om te ontsluiten, houdt u de aanraakknop gedurende 3 tot 5 seconden ingedrukt en het lampje wordt gedoofd. Gebruik van de ijsdispenser na installatie Alvorens u de eerste keer ijs maakt, moet u de watertoevoer een eerste keer laten werken op de wijze die op pagina 10 is uitgelegd. Lucht in de leidingen kan resulteren in twee tot drie lege cycli voor de ijsmachine. Indien het systeem niet eerst wordt gespoeld, kunnen de ijsblokjes daarenboven verkleurd zijn of een rare smaak hebben. N.B. Giet nooit overtollig water en ijs in de druiplade. Deze lade heeft geen afvoer. De ijsdispenser aan- en uitschakelen De ijsproductie wordt geregeld door de aan-/uit-schakelaar van de ijsmachine. Druk de schakelaar op “O” (uit) om uit te schakelen en op “I” (aan) om aan te schakelen. Voorbereidend gebruik van de watertoevoer Het systeem voor watertoevoer naar de koel-/vrieskast bestaat uit diverse buizen, een geavanceerde waterfilter, een verdeelklepbank en een reservoir, zodat er altijd meer dan voldoende water beschikbaar is voor uw ijs- en waterdispenser. Dit systeem moet helemaal met water zijn gevuld, alvorens u de eerste keer op een externe waterleiding aansluit. Opgelet Voor de werking van de dispenser ligt de aanbevolen druk op de watertoevoer tussen 1,4 en 6,9 bar. Te hoge druk kan een slechte werking van de waterfilter veroorzaken.

Tips voor gebruik van de ijsdispenser

IJsblokjes die te lang worden bewaard, kunnen een rare smaak krijgen. Ledig de ijshouder volgens de instructies op de volgende pagina. Schud nu en dan de ijshouder om de ijsblokjes van elkaar gescheiden te houden. Indien uw koel-/vrieskast niet op een waterleiding is aangesloten of de watertoevoer niet is aangesloten, schakelt u de ijsmachine uit door de aan-/uit-schakelaar op “O” te plaatsen. Wanneer u in één keer een grote hoeveelheid ijs nodig hebt, kunt u de blokjes het best direct uit de ijshouder halen. U hoort de volgende, gewone geluiden wanneer de ijsmachine werkt:

• vallende ijsblokjes in de ijshouder;
• het openen en sluiten van de waterklep;
• ijs dat van de lade loskomt;
• stromend water. Schakel de ijsmachine uit, wanneer u de vriezer schoonmaakt en gedurende vakanties. Sluit de kraan voor de watertoevoer, wanneer u de ijsmachine voor een langere periode uitschakelt.

Laat de ijsbak helemaal drogen alvorens in de vriezer terug te plaatsen.

Verwijder brokjes ijs en maak de legplank in de ijsbak en de koker in de deur van de vriezer schoon.

Plaats de ijsbak terug. Hervat de ijsproductie door te drukken op de aan-/uit-schakelaar van de ijsmachine. Verwijder en ledig de bak waar het ijs wordt bewaard, indien:

door een lange stroomonderbreking (langer dan één uur) de ijsblokjes in de ijsbak smelten en aan elkaar vriezen, waardoor het mechanisme van de dispenser wordt geblokkeerd; u de ijsdispenser niet vaak gebruikt, ijsblokjes in de bak aan elkaar vriezen en het dispensermechanisme blokkeren. Haal de ijsbak uit en schud om de ijsblokjes los te maken, of om schoon te maken zoals hierboven werd uitgelegd. Gebruik nooit een ijspriem of een vergelijkbaar scherp voorwerp om ijs te breken. Hierdoor kunt u de ijsbak en het dispensermechanisme beschadigen. Belangrijk Opgelet De ijsmachine kan worden beschadigd door de chemische producten van een slecht functionerend wateronthardingstoestel. Voer het nodige onderhoud uit aan het wateronthardingstoestel dat zorgt voor het water voor uw koel-/vrieskast. Spiraal Reiniging van de ijsdispenser Draai niet aan de spiraal in de bak, wanneer u de ijsbak uithaalt. De spiraal moet in lijn blijven met het aandrijfmechanisme, wanneer de bak wordt teruggeplaatst. Indien u toch ongewild de spiraal verplaatst, brengt u deze met kwartdraaien opnieuw in lijn, zodat de ijsbak goed kan worden geplaatst. Maak de ijsmachine en ijsbak regelmatig schoon en in ieder geval alvorens u met vakantie gaat of verhuist. Opgelet Vervanging van de filters Plaatsing van de filters Uw koel-/vrieskast is uitgerust met afzonderlijke water- en luchtfiltering. De waterfilter filtert alle drinkwater voor de dispenser en het water voor de ijsproductie. De luchtfilter verwijdert geurtjes en onzuiverheden uit het koelgedeelte. Wanneer u de ijsbak uithaalt, mag u de ijskoker (vooronder aan de bak) niet als een hendel grijpen. De oppervlakken van de ijskoker kunnen scherp zijn. Waterfilter Reiniging van de ijsdispenser:

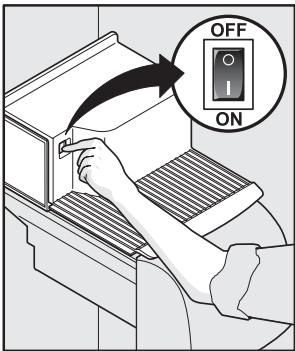

Schakel de ijsproductie uit door te drukken op de aan-/uitschakelaar van de ijsmachine.

Haal de ijsbak uit door deze op te tillen en uit te trekken.

Ledig de ijsbak en maak zorgvuldig schoon met een zacht detergens. Spoel met zuiver water. Gebruik geen harde of schurende middelen. Luchtfilter

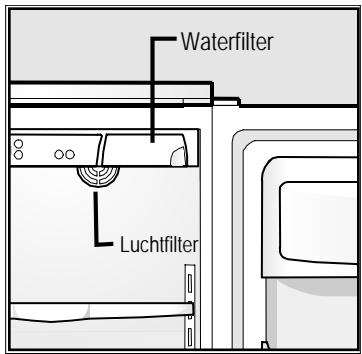

Waterfilter koel-/vrieskast opnieuw te installeren, wanneer u, bijvoorbeeld vanwege een verhuizing, deze gedurende een langere periode niet hebt gebruikt. De waterfilter bevindt zich bovenaan het koelgedeelte, naast het paneel voor elektronische regeling. In het vorige hoofdstuk van deze handleiding vindt u nadere informatie over het tijdstip voor vervanging van de filter. Meer info over uw geavanceerde waterfilter De ijs- en waterfilter zijn getest en geattesteerd door NSF International, de in de Verenigde Staten erkende keuringsorganisatie zonder winstgevend doel voor de openbare gezondheid. Het filtersysteem is getest en geattesteerd volgens de ANSI/NSF-normen 42 en 53. Op het informatieblad over werking en resultaten dat met uw product is geleverd, vindt u gedetailleerde specificaties. Luchtfilter (bepaalde modellen) De luchtfilter bevindt zich in de achterhoek boven in het koelgedeelte. In het vorige hoofdstuk van deze handleiding vindt u nadere informatie over het tijdstip voor vervanging van de filter. Vervanging van de luchtfilter In gewone omstandigheden dient u de luchtfilter om de zes maanden te vervangen voor optimale filtering van geurtjes in de koelkast. Afhankelijk van de soorten en hoeveelheden levensmiddelen die u gewoonlijk in uw koelkast bewaart, kan deze periode anders zijn. Vervanging van de luchtfilter:

Dit systeem mag niet worden gebruikt met microbiologisch onveilig water of met water van onbekende kwaliteit, zonder het grondig te hebben ontsmet voor- of nadat het door het filteringssysteem stroomt. Vervanging van de waterfilter: Druk op het plastic bellenlipje aan de zijkant van de ombouw rond de luchtfilter. De scharnierende onderste helft valt open. U hoeft de watertoevoer niet af te sluiten om de filter te vervangen. Houd een doek klaar om kleine hoeveelheden water tijdens de vervanging van de filter af te drogen. Onderaan de ombouw van de filter zitten twee afwateringsgaatjes. U moet daarom alle voedsel van de bovenste legplank verwijderen. Druk het lipje in om de filterbedekking los te maken.

Plaats de schakelaar voor de ijsmachine op uit (op pagina 10 vindt u meer informatie over het uitschakelen van de ijsmachine).

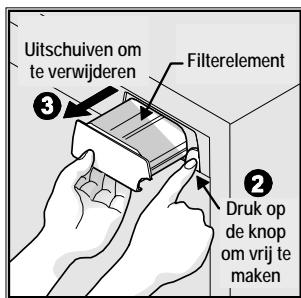

Druk op de knop om de filter vrij te maken rechts van het filterelement. Uitschuiven om te verwijderen Luchtfilter

Haal de oude filter uit en gooi weg.

Haal de nieuwe filter uit de verpakking en plaats deze in de scharnierende onderste helft van de ombouw.

Druk de scharnierende onderste helft omhoog, zodat het lipje in gesloten positie klikt.

Houd de knop Filterreset op het elektronisch regelpaneel gedurende 3 seconden ingedrukt. De status is opnieuw ingesteld zodra het lampje Filter OK brandt.

Houd de knop Filterreset opnieuw gedurende 3 seconden ingedrukt om het filterstatussysteem uit te schakelen. Filterelement Druk op de knop om vrij te maken N.B. Het elektronische bedieningspaneel bovenaan het koelgedeelte heeft regelknoppen voor bewaking van de status van de luchtfilter. In het vorige hoofdstuk vindt u meer informatie over deze regelknoppen. Vervanging van de waterfilter In gewone omstandigheden dient u de waterfilter om de zes tot negen maanden te vervangen om de kwaliteit van het water zo goed mogelijk te houden. Het lampje Filterstatus op het bedieningspaneel van de dispenser waarschuwt u om de filter te vervangen, nadat 1514 liter water door het systeem is gestroomd. Vervang de filter alvorens de

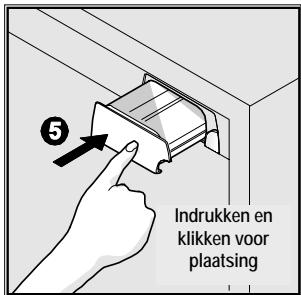

Indrukken en klikken voor plaatsing

Schuif het oude filterelement recht vooruit uit de ombouw en gooi weg.

Haal het nieuwe filterelement uit de verpakking en schuif voorzichtig in de filterombouw tot aan de klikverbinding achteraan de ombouw.

Druk hard totdat het waterelement vast klikt. Indien het filterelement goed zit, zal de voorkant in lijn liggen met de knop om de filter vrij te maken.

Plaats de schakelaar voor de ijsmachine op aan (zie pagina 119 voor meer informatie over het inschakelen van de ijsmachine).

Druk een glas tegen de waterdispenser en controleer op lekkage in de filterombouw. Gesputter en gepruttel terwijl het systeem de lucht uit het dispensersysteem drijft, zijn niet ongewoon.

Nadat u één glas water hebt gevuld, blijft u het systeem gedurende ongeveer drie minuten spoelen.

Houd de knop Filterreset op het regelpaneel van de ijs- en waterdispenser gedurende 3 seconden ingedrukt. Het lampje knippert rood, oranje en groen om aan te duiden dat de filterstatus opnieuw is ingesteld. N.B. Belangrijk De O-ringen op een nieuwe waterfilter zijn gesmeerd. Verwijder dit smeermiddel niet, zodat de ringen voor een goede dichting kunnen zorgen. Tijdens een automatische ontvriescyclus zult u gewoonlijk een rode gloed zien in de ventilatie achteraan het vriesgedeelte. Betekenis van eventuele geluiden Wellicht zult u in uw nieuwe, zeer efficiënte koel-/vrieskast geluiden horen waarmee u niet bent vertrouwd. Deze geluiden wijzen meestal op een goede werking van uw koel-/vrieskast. Bepaalde vloeren, muren en keukenkasten verhevigen deze geluiden.

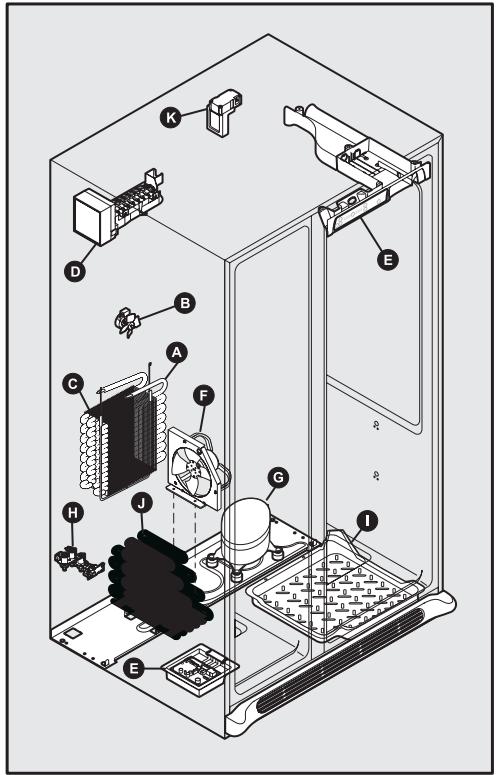

Automatische ijsmachine Tijdens de ijsproductie zult u de ijsblokjes in de ijsbak horen vallen.

Kouderegeling en automatische ontdooiregeling Deze onderdelen kunnen een knappend of klikkend geluid geven wanneer het koelsysteem wordt in- en uitgeschakeld.

Condensatieventilator Mogelijk hoort u het geluid van de lucht die door de condensor wordt gedwongen.

Compressor De moderne, zeer efficiënte compressoren werken veel sneller dan in het verleden. De compressor kan een hoog zoem- of pulserend geluid geven.

Waterkraan De klep geeft een zoemend geluid telkens als de kraan wordt geopend om de ijsmachine te vullen.

Afvoerschaal (niet verwijderbaar) U kunt tijdens een ontdooicyclus water in de afvoerschaal horen druppelen.

Condensor De luchtdoorvoer kan kleine geluiden geven.

Demper met motor De demper kan een licht zoemend geluid geven tijdens de werking. N.B. Energie-efficiënt schuim in uw koelkast is geen gezonde isolatie. Onderhoud en reiniging Bescherming van uw investering De onderstaande lijst is een lijst van de belangrijkste componenten in uw koel-/vrieskast en de geluiden die ze kunnen maken:

Verdamper De koeling door de verdamper kan een kokend of klaterend geluid geven.

Verdampingsventilator Mogelijk hoort u het geluid van de lucht die door de verdampingsventilator doorheen de koelkast wordt gedwongen.

Ontdooier Tijdens ontdooicycli kan het water dat op de verwarmer drupt, een fluitend of sissend geluid geven. Na het ontdooien kunt u een ploffend geluid horen. Door uw koelkast schoon te houden wordt het uiterlijk bewaard en ontstaan er geen geurtjes. Veeg onmiddellijk gemorste levensmiddelen schoon en reinig de vries- en koelgedeelten ten minste tweemaal per jaar. Neem de volgende voorzorgsmaatregelen tijdens het schoonmaken:

Gebruik nooit en op geen enkel oppervlak metalen sponsjes, schuurborstels, schurende reinigingsmiddelen of sterke alkalische oplossingen.

Was de verwijderbare onderdelen niet in de vaatwasmachine.

Trek altijd de stekker uit het stopcontact alvorens u begint schoon te maken. Onderdeel N.B. Wanneer u de temperatuur instelt om de koeling uit te schakelen, blijft er stroom staan op de lampjes en de elektrische componenten totdat u de stekker uit het stopcontact trekt.

Verwijder kleeflabels handmatig. Gebruik geen scheermesjes of andere scherpe voorwerpen die krassen kunnen laten op het oppervlak van uw toestel.

Verwijder het plaatje met het serienummer niet. Reinigingsmiddelen

• Gebruik geen droge doek om gladde hendels schoon te maken. Buitenkant en • Water en zeep hendels
• Ammoniak (modellen in
• Reinigingsmiddelen roestvrij voor roestvrij staal staal) Opgelet
• Trek de koel-/vrieskast recht vooruit uit om te verplaatsen. Uw Belangrijk Draineer de watertoevoer helemaal, indien u de koelkast in vriestemperatuur opslaat of verhuist. Indien u dit niet doet, kan er waterlekkage ontstaan wanneer u de koelkast opnieuw in gebruik neemt. Neem contact op met de onderhoudsdienst om dit te doen. N.B. Altijd in de richting van de draad reinigen, vegen en afdrogen om krassen te voorkomen.
• Was de rest van de kast met warm water en een zacht vloeibaar reinigingsmiddel. Spoel goed af en droog met een schone, zachte doek. Tips voor onderhoud en reiniging Reinigingsmiddelen Tips en voorzorgsmaatregelen Binnen in de • Water en zeep koel-/vries- • Zuiveringszout en kast en in water de deuren

• Gebruik 2 soeplepels zuiveringszout in 1 l lauw water. Pakking in de • Water en zeep deuren

• Wrijf de pakking met een schone, zachte doek af. Laden en bakjes

• Water en zeep Vervanging van de lampen

• Wring overtollig water uit de spons of doek alvorens u rond een regelknop, lamp of een ander elektrisch onderdeel schoonmaakt. In het koel- en het vriesgedeelte van uw koel-/vrieskast zitten lampjes die nu en dan zullen moeten worden vervangen. Rond sommige lampjes is een bedekking geplaatst die u moet verwijderen alvorens de lampjes worden vervangen. Gebruik altijd lampjes voor huishoudapparatuur.

• Reinig kanalen in laden met een zachte doek. Opgelet

• Was de verwijderbare onderdelen (bakjes, laden etc.) niet in de vaatwasmachine. Draag handschoenen wanneer u de lampjes vervangt om snijwonden te voorkomen. Glazen
• Laat het glas tot kamertemperatuur legplanken • Glasreinigingsmiddel opwarmen alvorens in lauw water te dompelen.
• Zachte sprays Rooster onderaan

• Bevestiging met stofzuiger

• Reinig de roestvrij stalen voorzijde en hendels met niet-schurend zeepwater en een zachte keukendoek. Spoel af met schoon water en wrijf schoon met een zachte doek.
• Verwijder hardnekkige plekken met in een ammoniak gedrenkte papieren handdoek en spoel af. Gebruik niet-schurende reinigingsmiddelen voor roestvrij staal. Zij zijn verkrijgbaar in de meeste doe-het-zelfzaken of de belangrijkste grootwarenhuizen. Volg altijd de instructies van de fabrikant. vloer kan worden beschadigd, wanneer u de koel-/vrieskast heen en weer verschuift. Let goed op dat u de koel-/vrieskast niet uit de loodgieterij trekt.
• Vochtige voorwerpen kleven op koude metalen oppervlakken. Raak geen gekoelde oppervlakken met natte of vochtige handen aan. Onderdeel Tips en voorzorgsmaatregelen Buitenkant en • Water en zeep
• Gebruik geen sterke hendels reinigingsmiddelen, ammoniak of
• Een niet-schurend reinigingsmiddel voor alcohol om de hendels te reinigen. glas
• Gebruik een zachte doek om gladde hendels schoon te maken. Vervanging van de lampjes:

• Verwijder het stof vooraan de rooster met een stofzuiger.
• Verwijder de rooster onderaan (zie de installatie-instructies).
• Stofzuig de achterkant en wrijf af met een doek of spons gedrenkt in zeepsop. Spoel af en droog.

Trek de stekker van de koel-/vrieskast uit het stopcontact.

Draag handschoenen ter bescherming tegen eventueel gebroken glas.

Schroef los en vervang het lampje door een speciaal voor huishoudapparatuur bestemd lampje van hetzelfde type en met dezelfde stroomsterkte (gewoonlijk 40 watt).

Plaats de eventuele bedekking rond de lamp terug.
