Producttype	Vaatwasser
Merk	PROGRESS
Model	PI1310W
Afmetingen (B × H × D)	59,6 × 81,8-87,8 × 57,5 cm
Gewicht	39,5 kg
Capaciteit	12 couverts
Waterdruk	0,5 - 8 bar (0,05 - 0,8 MPa)
Elektrische aansluiting	Zie typeplaatje (aan de binnenzijde van de deur)
Wasprogramma's	4 programma's: intensief, normaal, snel, eco
Maximale wastemperatuur	65 °C
Waterverbruik (normaal programma)	14 - 16 liter
Energieverbruik (normaal programma)	1,0 - 1,2 kWh
Programmaduur (normaal)	130 - 140 minuten
Waterontharder	Ja, handmatig en elektronisch instelbaar
Zoutreservoir	Ja, met niveaumelding
Spoelglansmiddeldoseerbakje	Ja, instelbaar (6 standen)
Mandjes	2 mandjes + uitneembaar bestekmandje, bovenmand in hoogte verstelbaar
Sproeiarmen	2 draaiende sproeiarmen (boven en onder)
Filters	Grove filter, microfilter, plat filter - reinigbaar
Kinderveiligheid	Ja (deurvergrendeling niet gespecificeerd, maar kinderveiligheidsinstructies inbegrepen)
Automatische uitschakeling	Ja (aan het einde van het programma)
Geluidsniveau	Niet gespecificeerd
Wateraansluiting	Koud of warm water (max. 60 °C)
Installatie	Inbouw, hoogte-instelling via voetjes
Service na verkoop	Originele onderdelen, reparatie door erkende technicus

Veelgestelde vragen - PI1310W PROGRESS

Hoe stel ik de waterontharder van de vaatwasser PROGRESS PI1310W in?

De waterontharder kan op twee manieren worden ingesteld: handmatig (hardheidsschakelaar onder de onderste mand, stand 1 of 2) en elektronisch (houd de toets Start/Annuleren ingedrukt en draai de programmakeuzeschakelaar naar het eerste programma, laat de toets los en druk op Start/Annuleren om het niveau te wijzigen). Raadpleeg de hardheidstabel in de handleiding om het juiste niveau te kiezen.

Wat moet ik doen als de vaatwasser niet start?

Controleer of de deur goed gesloten is, of de stekker in het stopcontact zit en of de zekering niet is doorgeslagen. Zorg ervoor dat de waterkraan open is. Als het indicatielampje Start/Annuleren knippert, raadpleeg dan de tabel met foutcodes in de handleiding.

Hoe maak ik de filters van de vaatwasser schoon?

Schakel het apparaat uit en verwijder de onderste mand. Draai de filtergreep tegen de klok in om het systeem te ontgrendelen. Verwijder het grove filter (A) en het microfilter (B). Maak ze schoon onder stromend water, evenals het platte filter op de bodem van de kuip. Plaats alles weer in omgekeerde volgorde.

Hoeveel regeneratiezout moet ik gebruiken en hoe vaak?

Gebruik alleen speciaal vaatwasserzout. Vul het reservoir tot het vol is (ongeveer 1 kg). De dop heeft een groene drijver die verdwijnt wanneer het zout op is. Vul bij zodra het bijbehorende indicatielampje gaat branden.

Kan ik alles-in-1 tabletten (3 in 1, 5 in 1) gebruiken?

Ja, maar controleer of ze geschikt zijn voor de hardheid van uw water. In dat geval hebt u geen zout of spoelglansmiddel nodig. Stel de waterontharder in op de laagste stand en de spoelglansdosering op stand 2. Als de droging onvoldoende is, vul dan het spoelglansmiddeldoseerbakje.

Hoe stel ik de hoogte van de bovenste mand in?

Draai de voorste aanslagen (A) van de bovenste mand naar buiten, schuif de mand eruit en plaats deze terug in de gewenste positie (hoog of laag). In de hoge stand kunnen de kopjessteunen niet worden gebruikt.

Wat moet ik doen als de vaat niet schoon is na het wassen?

Controleer of het gekozen programma geschikt is, of het vaatwerk de sproeiarmen niet blokkeert, of de filters schoon en correct geplaatst zijn, en of u voldoende wasmiddel hebt gebruikt. Als er kalkaanslag is, is het zoutreservoir mogelijk leeg of de waterontharder verkeerd ingesteld.

Hoe annuleer ik een lopend programma?

Houd de toets Start/Annuleren ongeveer 5 seconden ingedrukt. Het indicatielampje gaat uit en de fase-indicatielampjes knipperen. Het programma is geannuleerd. U kunt nu een nieuw programma selecteren of het apparaat uitschakelen.

Welke soorten vaatwerk mogen niet in de vaatwasser?

Was geen bestek met handvatten van hout, hoorn, porselein of parelmoer, artikelen van hittebestendig plastic, tin, koper, loodkristal, roestgevoelig staal, houten dienbladen of artikelen van kunstvezel. Sommige voorwerpen zoals zilver of aluminium kunnen verkleuren.

Hoe voorkom ik geuren in de vaatwasser bij langdurige afwezigheid?

Haal de stekker uit het stopcontact, sluit de waterkraan, reinig de binnenkant grondig en laat de deur op een kier staan om schimmelvorming en geuren te voorkomen.

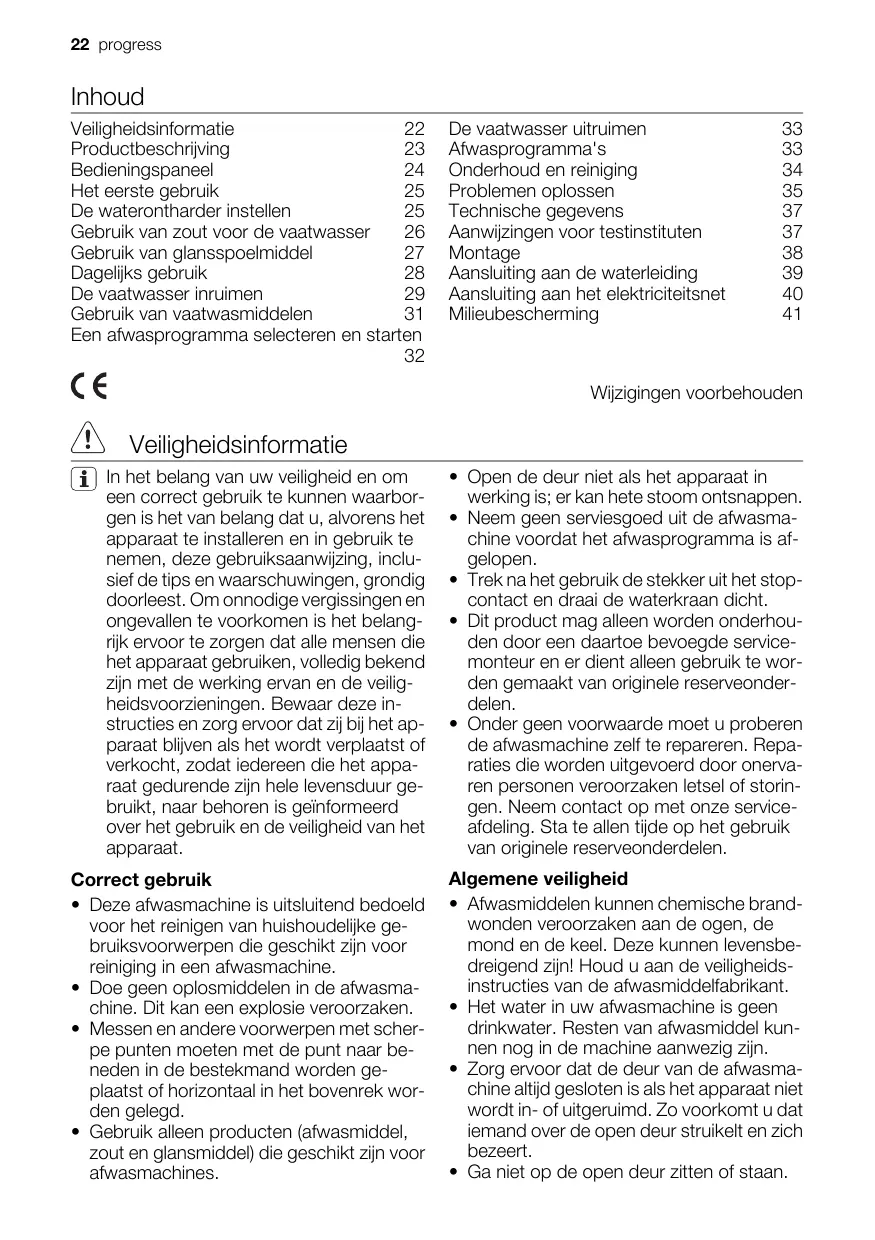

GEBRUIKSAANWIJZING PI1310W PROGRESS

Veiligheidsinformatie	22
Productbeschrijving	23
Bedieningspaneel	24
Het eerste gebruik	25
De waterontharder instellen	25
Gebruik van zout voor de vaatwasser	26
Gebruik van glansspoelmiddel	27
Dagelijks gebruik	28
De vaatwasser inruimen	29
Gebruik van vaatwasmiddelen	31
Een afwasprogramma selecteren en starten	32

C ∈

De vaatwasser uitruimen	33
Afwasprogramma's	33
Onderhoud en reiniging	34
Problemen oplossen	35
Technische gegevens	37
Aanwijzingen voor testinstituten	37
Montage	38
Aansluiting aan de waterleiding	39
Aansluiting aan het elektriciteitsnet	40
Milieubescherming	41

Wijzigingen voorbehouden

Veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijke gebruiksvoorwerpen die geschikt zijn voor reiniging in een afwasmachine.
• Doe geen oplosmiddelen in de afwasmachine. Dit kan een explosie veroorzaken.
• Messen en andere voorwerpen met scherpe punten moeten met de punt naar beneden in de bestekmand worden geplaatst of horizontaal in het bovenrek worden gelegd.

• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zijn voor afwasmachines.

• Open de deur niet als het apparaat in werking is; er kan hete stoom ontsnappen.

• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Trek na het gebruik de stekker uit het stopcontact en draai de waterkraan dicht.
• Dit product mag alleen worden onderhouden door een daartoe bevoegde servicemonteur en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
• Onder geen voorwaarde moet u proberen de afwasmachine zelf te repareren. Reparaties die worden uitgevoerd door onervaren personen veroorzaken letsel of storingen. Neem contact op met onze serviceafdeling. Sta te allen tijde op het gebruik van originele reserveonderdelen.

Algemene veiligheid

• Afwasmiddelen kunnen chemische brandwonden veroorzaken aan de ogen, de mond en de keel. Deze kunnen levensbedreigend zijn! Houd u aan de veiligheids-instructies van de afwasmiddelfabrikant.
• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel kunnen nog in de machine aanwezig zijn.
• Zorg ervoor dat de deur van de afwasmachine altijd gesloten is als het apparaat niet wordt in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.
• Ga niet op de open deur zitten of staan.

De veiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Laat kinderen de afwasmachine niet zonder toezicht gebruiken.
• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.
• Houd kinderen uit de buurt van de afwas-machine als de deur open staat.

Installatie

• Controleer uw afwasmachine op eventuele transportschade. Sluit nooit een beschadigde machine aan. Neem contact op met uw leverancier als de machine beschadigd is.
• Alle verpakkingsmaterialen moeten verwijderd worden voordat u het apparaat in gebruik neemt.
• Alle elektrische en loodgieterswerkzaamheden die nodig zijn voor de installatie van dit apparaat moeten worden uitgevoerd

door een gekwalificeerd en competent persoon.

• Om veiligheidsredenen is het gevaarlijk wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren.
• Gebruik de afwasmachine nooit als het aansluitsnoer of de waterslangen beschadigd zijn; of als het bedieningspaneel, het werkblad of de plint zodanig beschadigd zijn dat het inwendige van de machine vrij toegankelijk is. Raadpleeg onze serviceafdeling om gevaarlijke situaties te voorkomen.
• In de behuizing van de afwasmachine mo-gen geen gaten worden geboord ter voorkoming van schade aan hydraulische en elektrische onderdelen.

Waarschuwing! Voor de aansluiting van elektriciteit en water dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

Productbeschrijving

1 Bovenrek
2 Aanpassen van de instelling van de waterhardheid
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6 Typeplaatje
7 Filters
8 Onderste sproeiarm
9 Bovenste sproeiarm

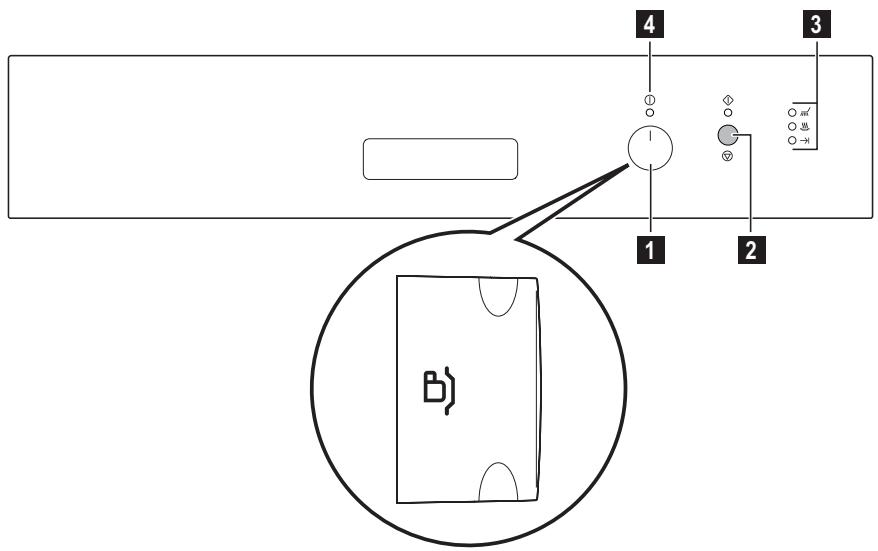

Bedieningspaneel

4 3 1 2

1 Programmaschakelaar
2 Toets start/annuleren
3 Controlelampjes
4 Controlelampje aan/uit

Controlelampjes
Wassen	Gaat branden als er een afwas- en spoelfase bezig zijn.
Drogen	Gaat branden als er een droogfase bezig is.
→IEinde	Gaat branden als een afwasprogramma is afgelopen. Heeft ook andere visuele signaleringsfuncties zoals:het instellen van de waterontharder,melding van een alarm als gevolg van storing van de machine.

programmaschakelaar en controlelampje aan/uit

- Een afwasprogramma kiest u door de programmaschakelaar met de klok mee of tegen de klok in te draaien, totdat het gewenste programmasymbool op de schakelaar overeenkomt met het controlelampje aan/uit op het bedieningspaneel. Het controlelampje aan/uit gaat branden (stand AAN)

Het eerste gebruik

Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de installatie-instructies
• Verwijder alle verpakkingsmaterialen uit het inwendige van de machine
• De waterontharder instellen

• Giet 1 liter water in het zoutreservoir en vul het reservoir vervolgens met regenereer-zout

• Om het apparaat uit te schakelen draait u de programmaschakelaar totdat het teken op de schakelaar overeenkomt met het controlelampje aan/uit. Het controlelampje aan/uit gaat uit (stand UIT).
  i Met behulp van de schakelaar kan ook de waterontharder worden ingesteld.

• Vul het glansmiddeldoseerbakje

Als u gebruik wilt maken van ge- combineerde afwasmiddelblokjes zoals: "3 in 1", "4 in 1", "5 in 1" enz... volg de instructies in "Gebruik van afwasmiddel".

De waterontharder instellen

De afwasmachine is uitgerust met een waterontharder die is ontworpen om mineralen en zouten uit het leidingwater te verwijderen die een schadelijk of negatief effect zouden hebben op de werking van het apparaat. Hoe hoger het gehalte van deze mineralen en zouten is, des te harder is het water. De hardheid van water wordt gemeten in equivalente eenheden, Duitse hardheid (°dH), Franse hardheid (°TH) en mmol/l (millimol per liter - internationale eenheid voor de hardheid van water).

De ontharder moet worden ingesteld in overeenstemming met de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats.

De waterontharder moet op beide manieren worden ingesteld: handmatig, met behulp van de waterhardheidstoets en elektronisch.

Waterhardheid			Aanpassen van de waterhardheidsin-stelling		Ge-bruik van zout
°dH	°TH	mmol/l	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	ja
43 - 50	76 - 90	7,6 - 9,0	2	niveau 9	ja
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	ja
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	ja
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	ja
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	ja
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	ja
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	ja
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	ja
< 4	< 7	< 0,7	1	niveau 1	nee

Handmatig instellen

i De afwasmachine wordt in de fabriek ingesteld op stand 2.

1. Open de deur van de afwasmachine.
2. Neem het onderrek uit de afwasmachine.
3. Zet de waterhardheidstoets in stand 1 of 2 (zie tabel).
4. Plaats het onderrek terug.

De afwasmachine is in de fabriek ingesteld op stand 5.

1. De afwasmachine moet uitgeschakeld zijn.
2. Houd de toets start/annuleren ingedrukt en draai de schakelaar totdat het eerste programmasymbool op de schakelaar overeenkomt met het controlelampje aan/uit.
3. Laat de toets start/annuleren los. Het lampje aan/uit en het controlelampje

start/annuleren gaan knipperen. Dit betekent dat u de functie waterontharder geactiveerd heeft.

1. Tegelijkertijd begint het controlelampje 'einde programma' te knipperen. Het huidige niveau wordt aangegeven door het aantal keren dat het controlelampje einde programma knippert en een onderbreking van ca. 3 seconden.

Voorbeelden:

5 keer knipperen, pauze, 5 keer knipperen, pauze, enz... = niveau 5 6 keer knipperen, pauze, 6 keer knipperen, pauze, enz... = niveau 6

1. Druk op de toets start/annuleren om het niveau te wijzigen. Elke keer dat deze toets wordt ingedrukt, wordt het niveau gewijzigd.

Voorbeelden:

als het huidige niveau 5 is, wordt door toets start/annuleren één keer in te drukken niveau 6 geselecteerd. als het huidige niveau 10 is, wordt door toets start/annuleren één keer in te drukken, niveau 1 geselecteerd.

1. Schakel om de instelling in het geheugen op te slaan de afwasmachine uit door het teken op de schakelaar weer in de stand Uit te zetten.

Gebruik van zout voor de vaatwasser

! Waarschuwing!

Gebruik alleen zout dat specifiek is bestemd voor gebruik in afwasmachines. Alle andere soorten zout die niet specifiek zijn ontwikkeld voor gebruik in een afwasmachine, in het bijzonder tafelzout, zullen schade toebrengen aan de waterontharder. Vul alleen zout bij vlak voordat u een van de volledige afwasprogramma's gaat starten. Hiermee wordt voorkomen dat gemorste zoutkorrels of zout water enige tijd op de bodem van de machi-

ne achterblijven, hetgeen corrosie kan veroorzaken.

Vullen:

1. Open de deur, neem het onderrek uit de machine en schroef het deksel van het zoutreservoir los door het tegen de wijzers van de klok in te draaien.

2. Giet 1 liter water in het reservoir (dit is alleen nodig als de machine de eerste keer met zout wordt gevuld).

3. Giet met behulp van de bijgeleverde trechter zout in het reservoir totdat het vol is.

SALE ZOUT SALT SALZ SEL

1. Plaats het deksel terug en zorg er voor dat er geen zoutresten achterblijven op de schroefdraad of op de pakking.
2. Draai het deksel goed vast door het met de klok mee te draaien tot de aanslag (u hoort een klik).

Gebruik van glansspoelmiddel

⚠ Waarschuwing! Gebruik alleen merkglansmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Dit zou het apparaat beschadigen.

Glansmiddel zorgt ervoor dat het serviesgoed grondig wordt gespoeld en vrij van vlekken en strepen opdroogt.

Glansmiddel wordt tijdens de laatste keer spoelen automatisch gedoseerd.

1. Open het reservoir door op de ontgren- delknop (A) te drukken.

Maak u geen zorgen als er bij het vullen met zout water uit de vulopening stroomt, dit is heel normaal.

Het zoutreservoir moet regelmatig worden bijgevuld.

De zoutdeksel heeft in het midden een indicatievenster voor het bijvullen van zout. Er is een groene vlotter zichtbaar als er zout in het reservoir aanwezig is en deze vlotter is bijna niet meer zichtbaar als het zout op is. Deze vlotter is bedoeld om u eraan te herinneren dat er zout bijgevuld moet worden.

A

1. Giet glansmiddel in het reservoir. Het maximale vulniveau wordt aangegeven door "max".

max

Het doseerbakje bevat ongeveer 110 ml glansmiddel, voldoende voor tussen de 16 en 40 afwascycli, afhankelijk van de ingestelde dosering.

1. Zorg ervoor dat het deksel na het vullen goed wordt gesloten.

i Neem eventueel bij het vullen gemorst glansmiddel op met een absorberende doek om de volgende keer als u een programma draait buitensporige schuimvorming te voorkomen.

Stel de dosering van het glansmiddel in overeenstemming met de bereikte eind- en droogresultaten in met behulp van de 6-standenschakelaar (stand 1 minimumdosering, stand 6 maximumdosering).

De dosering wordt in de fabriek ingesteld op stand 4.

Verhoog de dosering als er na afloop van het programma waterdruppels of kalkvlekken op het serviesgoed achterblijven.

Verlaag de dosering als er kleverige witachtige strepen op het serviesgoed achterblijven of een blauwzweem op glaswerk of op de lemmeten van messen.

Vul glansmiddel bij als indicator (B) doorzichtig wordt.

• Controleer of het nodig is regenereerzout of glansmiddel bij te vullen.
• Plaats bestek en serviesgoed in de afwas-machine.

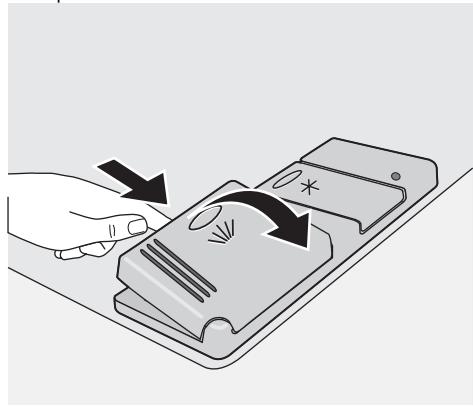

• Afwasmiddel doseren.
• Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.
• Start het afwasprogramma.

Handige aanwijzingen en tips

Sponzen, huishoudtextiel en voorwerpen die water kunnen absorberen mogen niet in de afwasmachine worden gereinigd.

• Voordat u het serviesgoed in de machine plaatst, dient u:
• alle voedselresten en rommel te verwijderen.
• Laat aangebakken etensresten in pannen eerst inweken

- Let bij het plaatsen van serviesgoed en bestek op de volgende punten:

• Borden en bestek mogen de draaibeweging van de sproeiarmen niet belemmeren.
• Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de opening naar beneden zodat ze niet vol water lo-pen.
• Borden en bestek mogen niet in elkaar liggen of elkaar bedekken.
• Zorg er ter voorkoming van schade aan glaswerk voor dat glazen elkaar niet raken.

- Leg kleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden; deze voorwerpen drogen niet zo goed als voorwerpen van porselein en staal.
• Lichte voorwerpen (kunststofbakjes enz.) moeten in het bovenrek worden geplaatst en zo worden neergezet dat ze niet kunnen bewegen.

Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine

niet geschikt:

• bestek met houten, hoornen, porseleinen of parelmoeren handgrepen.
• voorwerpen van kunststof die niet hittebestendig zijn.
• ouder bestek met gelijmde onderdelen die niet hittebestendig zijn.
• gelijmd bestek of gelijmde borden.
• tinnen of koperen voorwerpen.
• glaswerk van loodkristal.
• gemakkelijk roestende stalen voorwerpen.
• houten schotels.
  • voorwerpen gemaakt van synthetische vezels.

in beperkte mate geschikt:

• Reinig aardewerk alleen in de afwasmachine als het door de fabrikant specifiek wordt gekenmerkt als afwasmachinebestendig.
• Geglazuurde dessins kunnen vervagen als ze vaak in de afwasmachine gewassen worden.
• Zilveren en aluminium hebben de neiging om tijdens het reinigen te verkleuren: Etensresten, bijv. eiwit, eierdooier en mosterd, veroorzaken op zilver vaak verkleuring en vlekken. Verwijder etensresten dan ook onmiddellijk van zilver, als dit niet meteen na gebruik wordt afgewassen.

De vaatwasser inruimen

Het onderrek

Het onderrek is geschikt voor steelpannen, deksels, borden, slakommen, bestek, enz. Dekschalen en grote deksels moeten langs de rand van het rek worden gerangschikt om te garanderen dat de sproeiarmen vrij kunnen draaien.

Rechtop geplaatste lange messen zijn een potentieel gevaar. Lang en/of scherp snijgereedschap zoals bijvoorbeeld vleesmessen moeten horizontaal in het bovenrek worden gelegd. Pas op bij het plaatsen of uitnemen van scherpe voorwerpen zoals messen.

Plaats vorken en lepels in de uitneembare bestekmand met de handgrepen naar beneden en messen met de handvatten naar boven gericht.

Als de handgrepen onder de bestekmand uitsteken en de onderste sproeiarm in zijn beweging belemmeren, dient het bestek met de handgrepen omhoog te worden geplaatst.

Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.

Voor de meest optimale resultaten raden wij aan de meegeleverde bestekrooster te gebruiken (als de afmeting van het bestek dit toelaat).

Het bovenrek is geschikt voor borden (dessertbordjes, schotels, etensborden met een diameter tot 24 cm), slakommen, kopjes en glazen.

Plaats voorwerpen zo op en onder de kopjesrekken dat het water alle oppervlakken kan bereiken.

Glazen met een lange voet kunnen ondersteboven in de kopjesrekken worden geplaatst.

Voor hogere voorwerpen kunnen de kopjesrekken worden opgeklapt.

i Controleer alvorens de deur te sluiten dat de sproeiarmen vrij kunnen ronddraaien.

De hoogte van het bovenrek aanpassen

Als er zeer grote borden moeten worden afgewassen, kunt u deze in het onderrek plaatsen nadat u het bovenrek in zijn hoogste positie hebt geplaatst.

Maximale hoogte van het serviesgoed

	in het bo-venrek	in het on-derrek
Met bovenrek in hoogste stand	20 cm	31 cm
Met bovenrek in laagste stand	24 cm	27 cm

Ga als volgt te werk om het bovenrek in zijn hoogste stand te zetten:

1. Trek de voorste vergrendelingen (A) van het bovenrek naar buiten en schuif het rek er uit.

1. Zet het rek terug in de hogere stand en zet de vergrendelingen (A) weer in hun oorspronkelijke stand.
   Als het rek zich in zijn bovenste stand bevindt, kunt u geen gebruik maken van de kopjesrekken.
   ! Sluit na het vullen van de machine altijd de deur, want een open deur kan gevaarlijk zijn.

Gebruik van vaatwasmiddelen

Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in af-wasmachines.
Neem de aanbevelingen van de fabrikant voor dosering en bewaren op de verpakking van het afwasmiddel in acht.
Het gebruik van niet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder milieuverontreiniging.

Afwasmiddel doseren

1. Open het deksel.

1. Vul het afwasmiddelbakje (1) met afwasmiddel. De markering geeft de doseerniveaus aan:

20 = ca. 20 g afwasmiddel

30 = ca. 30 g afwasmiddel.

1. Alle programma's met voorwas hebben een extra dosering afwasmiddel nodig (5/10 g) dat in het afwasmiddelbakje voor de voorwas (2) moet worden gedaan.

Deze dosering wordt gebruikt tijdens de voorwasfase.

Bij gebruik van afwasmiddeltabletten; plaats het tablet in vak (1)

1. Sluit het deksel en druk totdat het op zijn plaats klikt.

Afwasmiddeltabletten van verschillende fabrikanten lossen niet allemaal even snel op. Daarom bereiken bepaalde afwasmiddeltabletten tijdens korte programma's niet hun volledige reinigingswerking. Kies daarom bij het gebruik van afwasmiddeltabletten lange programma's, om ervoor te zorgen dat tabletresten volledig worden verwijderd.

Gebruik van gecombineerde afwasmiddeltabletten

Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kunnen zij verschillende andere middelen bevatten afhankelijk van de soort tabletten die u kiest ("3 in 1", "4 in 1", "5 in 1" enz...).

1. Controleer of deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van de fabrikant. Het zoutreservoir en het glansmiddeldoseerbakje hoeven dan niet meer bijgevuld te worden. In dit geval blijft het controle-lampje glansmiddel altijd branden, als de machine wordt ingeschakeld.

2. Kies de laagste instelling voor de water-hardheid en de dosering van het glans-middel.

Als de droogresultaten niet bevredigend zijn, adviseren wij u:

1. het glansmiddeldoseerbakje te vullen met glansmiddel.
2. de dosering van het glansmiddel in te stellen op stand 2.

Als u besluit weer over te gaan op het gebruik van de standaardafwasmiddelen adviseren wij u:

1. vul het zoutreservoir en het glansmiddeldoseerbakje opnieuw.
2. Stel de waterhardheid in op de hoogste stand en laat 1 normaal afwasprogramma, zonder serviesgoed, draaien.
3. Stel de waterhardheid in overeenstemming de hardheid van het water in uw omgeving.
4. De glansmiddeldosering in te stellen.

Een afwasprogramma selecteren en starten

1. Controleer of de rekken juist zijn geladen en of de sproeiarmen vrij kunnen draaien
2. Controleer of de waterkraan is geopend
3. Sluit de deur van de afwasmachine.

4. Draai de schakelaar totdat het gewenste programmasymbool overeenkomt met het controlelampje aan/uit op het bedieningspaneel. (Zie tabel "Afwasprogramma's").

5. Het controlelampje aan/uit gaat branden.

6. De controlelampjes van de onderdelen waaruit het programma bestaat gaan knipperen.

7. Druk op de toets start/annuleren. Het programma begint automatisch en het controlelampje start/annuleren brandt.

- Zodra het programma begint, gaat het fasecontrolelampje uit, behalve het controlelampje voor de lopende fase; dat blijft constant branden.

Wanneer het programma loopt, kan de gemaakte keuze niet worden gewijzigd door de schakelaar op een ander programma of op de stand Uit te draaien. Indien u het lopende programma wilt wij-

zigen, moet u de gemaakte keuze annuleren (zie "Een lopend afwasprogramma annuleren").

i Het afwasprogramma begint pas nadat u op de toets start/annuleren hebt gedrukt. Tot dat moment kan de keuze nog worden gewijzigd.

⚠ Waarschuwing! Onderbreek of annuleer een lopend afwasprogramma ALLEEN als het absoluut noodzakelijk is. Let op! Als de deur wordt geopend kan hete stoom vrijkomen. Open de deur voorzichtig.

Het lopende programma annuleren

- Druk gedurende ca. 5 seconden op de toets start/annuleren. Het controlelampje start/annuleren gaat uit en de fasecontrolelampjes knipperen. Het lopende programma is geannuleerd. Nu kunt u een nieuw afwasprogramma instellen of de machine uitschakelen. Als er een nieuw afwasprogramma moet worden gekozen, controleer dan of er afwasmiddel in het doseerbakje zit.

Een lopend afwasprogramma onderbreken

Open de deur van de afwasmachine; het programma stopt. Sluit de deur; het programma gaat verder waar het was onderbroken.

Einde van het afwasprogramma

- De afwasmachine stopt automatisch.

De vaatwasser uitruimen

• Hete borden zijn gevoelig voor stoten. Het is daarom raadzaam het serviesgoed eerst te laten afkoelen alvorens de machine uit te ruimen.
• Ruim eerst het onderrek en dan het bovenrek uit; hiermee voorkomt u dat er water van het bovenrek op het serviesgoed in het onderrek druppelt.

• Er kan water op de zijkanten en de deur van de afwasmachine ontstaan omdat

• Het controlelampje Einde gaat branden.

• Schakel de afwasmachine uit door de programmaknop weer in de Uit-stand te draaien. Het controlelampje aan/uit gaat uit.

roestvrij staal uiteindelijk koeler zal worden dan het serviesgoed.

Als het afwasprogramma is afgelopen is het raadzaam de stekker uit het stopcontact te trekken en de kraan dicht te draaien.

Afwasprogramma's

Programma	Mate van ver-vuiling	Soort servies-goed	Beschrijving programma
	Normaal ver-vuild	Serviesgoed, be-stek, potten en pannen	VoorwasHoofdwas tot 65 °C2 tussentijdse spoelgangenLaatste spoelgangDrogen
	Normaal of licht vervuild	Serviesgoed en bestek	Hoofdwas tot 65 °CLaatste spoelgang
[ES3K]	Normaal ver-vuild	Serviesgoed en bestek	VoorwasHoofdwas tot 50 °C1 tussentijdse spoelgangLaatste spoelgangDrogen

1) Ideaal voor gebruik bij een gedeeltelijk gevulde afwasmachine. Dit is het perfecte dagelijkse programma, speciaal bedoeld voor een gezin bestaande uit 4 personen om alleen het serviesgoed van het ontbijt en het avondeten af te wassen.
2) Test programma voor testinstanties

Verbruikswaarden
Programma	Programmaduur (in minuten)	Energieverbruik (in kWh)	Waterverbruik (in liter)
[∅TSY]	105-115	1,5-1,7	23-25
[3×2X]	30	0,9	9
[050A]50°	130-140	1,0-1,2	14-16

De verbruikswaarden zijn bedoeld als richtlijn en zijn afhankelijk van de druk en de temperatuur van het water, maar ook

van de variaties in de netspanning en de hoeveelheid serviesgoed.

Onderhoud en reiniging

De filters reinigen

De filters moeten van tijd tot tijd worden gecontroleerd en gereinigd. Vuile filters beïnvloeden het afwasresultaat negatief.

⚠ Waarschuwing! Zorg ervoor dat de machine is uitgeschakeld voordat de filters worden schoongemaakt.

1. Open de deur, neem het onderrek uit de machine.
2. Het filtersysteem van de afwasmachine bevat een grof filter (A), een microfilter (B) en een platte filter. Ontgrendel het filtersysteem met behulp van de hendel op het microfilter.

Draai de greep onge- veer een kwart- slag naar links en verwijder het filter- systeem

A B

1.

1. Pak het grof filter (A) beet bij de greep en verwijder het microfilter (B).
2. Maak alle filters onder stromend water grondig schoon.
3. Verwijder het platte filter uit de bodem van het afwascompartiment en reinig het filter grondig aan beide kanten.
4. Žet het platte filter terug in de bodem van het wascompartiment en controleer of het precies onder de twee geleiders (C) zit.

1. Plaats het grof filter (A) in het microfilter (B) en druk ze tegen elkaar.
2. Breng de filtercombinatie terug op zijn plaats en vergrendel het geheel door de hendel tot de aanslag met de wijzers van de klok mee te draaien. Let er bij deze procedure op dat het platte filter niet boven de bodem van het afwascompartiment uitsteekt.

Gebruik de afwasmachine NOOIT zonder filters. Een onjuiste terugplaatsing en bevestiging van de filters heeft slechtere afwasresultaten tot gevolg en kan resulteren in schade aan het apparaat.
i Probeer NOOIT de sproeiarmen te verwijderen.

Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder deze dan met een cocktailprikker.

Buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik - indien nodig - alleen neutrale reinigingsmiddelen. Gebruik nooit schurende producten, schuursponsjes of oplosmiddelen (aceton, trichlooretheen, enz.).

De binnenkant van de machine reinigen

Zorg ervoor dat de afdichtingsrubbers rondom de deur en het afwasmiddelbakje en

Problemen oplossen

De afwasmachine start niet of stopt als hij bezig is.

Bepaalde problemen zijn het gevolg van een gebrek aan eenvoudig onderhoud of onoplettendheid en kunnen zonder de inschakeling van een monteur worden opgelost met glansmiddeldoseerbakje regelmatig met een vochtige doek worden gereinigd.

Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig vervuild serviesgoed te draaien met afwasmiddel, maar zonder serviesgoed.

Als de afwasmachine langere tijd niet wordt gebruikt

Als u de afwasmachine gedurende langere tijd niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken en de kraan dicht te draaien.
2. de deur op een kier te zetten om de vorming van onaangename geurtjes te voorkomen.
3. het inwendige van de machine leeg en schoon te houden.

Voorzorgsmaatregelen bij vorst

Zet de machine niet op een plaats waar de temperatuur lager is dan 0 °C. Als het toch niet anders kan, maak de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en laat deze leeglopen.

De machine verplaatsen

Als u de machine moet verplaatsen (bij verhuizing, enz.):

1. trek de stekker uit het stopcontact.
2. draai de waterkraan dicht.
3. verwijder de watertoevoer- en -afvoerslang.
4. trek de machine samen met de slangen naar voren.

Vermijd kantelen van de machine tijdens het vervoer.

behulp van de in de tabel hieronder beschreven aanwijzingen.

Zet de afwasmachine uit, open de deur en voer de volgende voorgestelde corrigerende handelingen uit.

Storingscode en storing	Mogelijke oorzaak en oplossing
voortdurend knipperen van het controlelampje start/annuleren1 keer knipperen van het controlelampjeEindeDe afwasmachine wordt niet gevuld met water	De waterkraan is verstopt of aangezet met kalk-aanslagMaak de waterkraan schoonDe waterkraan is dichtDraai de waterkraan openHet filter (indien aanwezig) in de schroeffitting van de slang bij de waterinlaatklep is verstopt Reinig het filter in de schroeffittingDe watertoevoerslang is niet juist geplaatst of is gebogen of gekniktControleer de aansluiting van de wateraanvoerslang
voortdurend knipperen van het controlelampje start/annuleren2 keer knipperen van het controlelampjeeindeprogrammaHet afwaswater wordt niet afgevoerd	De gootsteenafvoer is geblokkeerdOntstop de gootsteenafvoerDe waterafvoerslang is niet juist geplaatst of is gebogen of gekniktControleer de aansluiting van de waterafvoerslang
voortdurend knipperen van het controlelampje start/annuleren3 keer knipperen van het controlelampjeeindeprogrammaThe dishwasher will not drain	Draai de waterkraan dicht en neem contact op met onze service-afdeling.
Storing	Mogelijke oorzaak en oplossing
Het programma begint niet	De deur van de afwasmachine is niet goed gesloten.Sluit de deur.De stekker zit niet in het stopcontact.Steek de stekker in het stopcontactDe zekering in de meterkast is doorgebrand.Vervang de zekering.
Nadat u deze controles hebt uitgevoerd, schakelt u het apparaat in.Het programma gaat verder op het punt waar het was onderbroken.Als de storing of storingscode zich opnieuw voordoet, dient u contact op te nemen met onze service-afdeling.Voor andere, niet in de bovenstaande tabel beschreven storingscodes dient u ook contact op te nemen met onze service-afdeling.Houd als u contact opneemt met onze service-afdeling de volgende gegevens bij de	hand: model (Mod.), productnummer (PNC) en serienummer (S.N.).Deze informatie is te vinden op het typeplatje aan de zijkant van de deur van de afwasmachine.Wij adviseren u deze nummers hier te noteren zodat u ze altijd bij de hand hebt:Model.:Productnummer:Serienummer.:
Het afwasresultaat is niet bevredigend
De borden zijn niet schoon	Het verkeerde afwasprogramma is geselecteerd.Het serviesgoed is zo geplaatst dat het water niet alle delen van een oppervlak kan bereiken. De rekken moeten niet te vol worden geladen.De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.De filters in de bodem van het afwascompartiment zijn vuil of onjuist geplaatst.Er is te weinig of geen afwasmiddel gebruikt.Als er kalkresten op het serviesgoed achterblijven; het zoutreservoir is leeg of de waterontharder is op het onjuiste niveau ingesteld.De afvoerslang is niet correct aangesloten.Het deksel van het zoutreservoir is niet goed gesloten.
Het serviesgoed is nat en dof	Er is geen glansmiddel gebruikt.Het glansmiddeldoseerbakje is leeg.
De glazen en bor-den vertonen stre-pen, melkachtige vlekken of een blauwzweem	Verlaag de dosering van het glansmiddel.
Opgedroogde wa-terdruppels op gla-zen en borden	Verhoog de dosering van het glansmiddel.Het afwasmiddel kan de oorzaak zijn. Neem contact op met de consu-mentenlijn van de afwasmiddellenfabrikant.

Als het probleem na al deze controles aanhoudt, neem dan contact op met onze service-afdeling.

Technische gegevens

Afmetingen	Breedte	59,6 cm
	Hoogte	81,8 - 87,8 cm
	Diepte	57,5 cm
Aansluitspanning - Voltage - To-tale vermogen - Zekering	Informatie over de elektrische aansluiting is te vinden op het type-plaatje op de binnenrand van de deur van de afwasmachine.
Leidingwaterdruk	Minimaal	0,5 bar (0,05 MPa)
	Maximaal	8 bar (0,8 MPa)
Capaciteit		12 couverts
Gewicht		39,5 kg

Aanwijzingen voor testinstituten

Testen in overeenstemming met EN 60704 moeten worden uitgevoerd met een vol beladen machine en met gebruik van het testprogramma (zie "Verbruikswaarden").

Test in overeenstemming met EN 50242 moet worden uitgevoerd als de zoutcontai-

ner en het vakje voor spoelmiddel respectievelijk zijn gevuld met zout en spoelmiddel en met gebruik van het testprogramma (zie "Verbruikswaarden").

Volledige belading: 12 standaardcouverts
Hoeveelheid benodigd afwasmiddel:	5 g + 25 g(type B)
Instelling glansmiddel	stand 4 (type III)

Waarschuwing! Alle elektrotechnische en/of loodgieterswerkzaamheden die nodig zijn voor de installatie van het apparaat dienen te worden uitgevoerd door een erkend installateur.

Verwijder alle verpakkingsmaterialen alvorens de machine te plaatsen.

Plaats de machine indien mogelijk naast een waterkraan en een afvoer.

Deze afwasmachine is ontworpen voor installatie onder een keukenblad of werkoppervlak.

Let op! Volg nauwgezet de instructies op de bijgeleverde mal voor de inbouw van de af-

wasmachine en plaatsing van het meubelpaneel.

Er zijn geen verdere openingen voor de ont- luchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door te laten.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Tijdens alle werkzaamheden waarbij interne onderdelen toegankelijk zijn, dient de stekker uit het stopcontact te worden getrokken.

Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer niet zijn geknikt of worden platgedrukt.

Bevestigen aan de aangrenzende keukenmeubelen

De afwasmachine moet beveiligd worden tegen kantelen.

Zorg er daarom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, muur).

Waterpas zetten

Een machine die goed waterpas staat is essentieel voor een goede sluiting en afdichting van de deur.

Aansluiting aan de waterleiding

Aansluiting watertoevoerslang

Dit apparaat kan worden aangesloten aan een heet (max. 60°) of koud water kraan. Als de aansluiting is gemaakt op een heetwaterkraan, vermindert het energieverbruik aanzienlijk. Dit hangt echter af van hoe het hete water geproduceerd wordt. (We raden alternatieve energiebronnen aan die milieu-vriendelijker zijn zoals bijv. zonne- en fotovoltaïse panelen en eolische panelen).

Voor het tot stand brengen van de aansluiting zelf is de wartelmoer die aan de waterslang van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3/4" gasdraad of op een speciale kraan met snel-koppeling zoals de Press-block.

De waterdruk moet zich binnen de grenzen bevinden zoals vermeld in de "Technische specificaties". Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwaterdruk in uw omgeving.

De watertoevoerslang mag tijdens het aan- sluiten niet zijn geknikt, worden platgedrukt of in de knoop zitten.

Het apparaat is voorzien van een vul- en afvoerslang die afhankelijk van de installatie door middel van de sluitmoer naar links of naar rechts kunnen worden gedraaid. De sluitmoer moet goed worden bevestigd om waterlekkage te voorkomen.

Let op! NIET alle modellen afwasmachines hebben vul- en afvoerslangen die zijn uitgerust met een sluitmoer. In dat geval is de genoemde voorziening niet mogelijk.

Als het apparaat is aangesloten aan nieuwe leidingen of leidingen die lange tijd niet ge-

Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten de behuizing.

Als de deur niet goed sluit, draai dan de stelvoetjes in of uit totdat de machine perfect waterpas staat.

bruikt zijn, moet u er een tijdje water door la- ten lopen voordat u de waterslang bevestigt.

i Gebruik GEEN aansluitslangen die eerder voor een oude machine zijn gebruikt.

Dit apparaat is uitgerust met veiligheids- voorzieningen die voorkomen dat het in de machine gebruikte water terugkeert in het drinkwatersysteem. Dit apparaat voldoet aan de van toepassing zijnde regelgeving voor loodgieterswerk.

Watertoevoerslang met veiligheidsklep

Na aansluiting van de dubbelwandige watertoevoerslang bevindt de veiligheidsklep zich bij de kraan. Daarom bevindt de watertoevoerslang zich alleen onder druk als het water loopt. Als de watertoevoerslang dan begint te lekken, sluit de veiligheidsklep het stromende water af.

Pas op als u de watertoevoerslang installeert:

- de elektriciteitskabel voor de veiligheids-klep bevindt zich in de dubbelwandige watertoevoerslang. Dompel de watertoevoerslang of de veiligheidsklep niet in water.

- Ais de watertoevoerslang of de veiligheids-klep beschadigd raken, trek dan direct de stekker uit het stopcontact.

- Een watertoevoerslang met veiligheidsklep mag alleen worden vervangen door de service-afdeling.

⚠ Waarschuwing! Gevaarlijke spanning

Aansluiting waterafvoerslang

Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

1. Aan de gootsteenafvoer, met bevestiging tegen de onderkant van het werkoppervlak. Hiermee wordt voorkomen dat gootsteenwater de machine inloopt.
2. Aan een standpijp voorzien van een ventilatieopening, minimale binnendiameter 4 cm.

De afvalwateraansluiting moet zich op een hoogte bevinden van 60 cm vanaf de bodem van de afwasmachine.

max. 60 cm max. 400 cm

De afvoerslang kan vanaf de afwasmachine naar links of naar rechts lopen

Verzeker u ervan dat de slang niet gebogen is of platgedrukt wordt, aangezien dit de af-

Aansluiting aan het elektriciteitsnet

Waarschuwing! Het apparaat moet volgens de veiligheidsvoorschriften worden geaard.

Alvorens het apparaat in gebruik te nemen dient u zich ervan te verze-

voer van water kan vertragen of in de weg staan.

De stop mag niet in de afvoer zitten als de machine water aan het afvoeren is, aangezien het water dan weer in de machine terug kan lopen.

De totale lengte van de afvoerslang, inclusief een eventueel verlengstuk, mag niet langer zijn dan 4 meter. De binnendiameter van het verlengstuk mag niet kleiner zijn dan de diameter van de bijgeleverde slang.

Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruikte koppelingen kleiner zijn dan de diameter van de bijgeleverde slang.

Bij het aansluiten van de afvoerslang op een sifon onder de gootsteen moet het gehele plastic membraan (A) verwijderd worden. Indien niet het gehele membraan wordt verwijderd zullen zich op den duur voedseldeeltjes verzamelen die de afvoerslang van de afwasmachine kunnen verstoppen

A

Onze apparaten worden geleverd met een veiligheidsvoorziening die ervoor zorgt dat vuil water niet terug kan lopen in de machine. Als uw gootsteenafvoer is voorzien van een geïntegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Wij adviseren u dan ook de terugslagklep te verwijderen.

Om te voorkomen dat er lekkage op-treedt na de installatie, moet u ervoor zorgen dat de waterkoppelingen stevig vast zitten.

keren dat de nominale spanning en het spanningstype op het typeplatje in overeenstemming zijn met de netspanning waarop de machine aangesloten gaat worden. Ook de

waarde van de zekering is te vinden op het typeplaatje

Steek de stekker altijd in een correct geïnstalleerd schokbestendig stopcontact.

Gebruik geen meervoudige stekkers, verloopstekkers en verlengkabels. Hierdoor kan brandgevaar door oververhitting ontstaan.

Laat indien nodig de wandcontactdoos van de huisinstallatie verplaatsen. Neem contact op met onze ser-

vice-afdeling als het aansluitsnoer moet worden vervangen.

De stekker moet na de installatie van het apparaat toegankelijk zijn. Trek de stekker nooit aan het snoer uit het stopcontact. Trek altijd aan de stekker zelf.

De fabrikant kan niet aansprakelijk gesteld worden als boven genoemde veiligheidsmaatregelen niet in acht worden genomen.

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De kunst-

stofonderdelen zijn gemarkeerd, bijv. >PE<, >PS <, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

Waarschuwing! Als u het apparaat afdankt:

• trek de stekker uit het stopcontact.
• snijd het aansluitsnoer met de stekker af en gooi het weg.
• Verwijder het slot van de deur. Zo voorkomt u dat kinderen zichzelf insluiten en hun leven in gevaar brengen.

Sommaire
