SUPER SPRAY 55 - Elektrische spuitpistool EARLEX - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische airless spuitpistool
Merk	EARLEX
Model	SUPER SPRAY 55 (ASG55)
Stroomvoorziening	230 V ~ 50 Hz
Nominaal vermogen	55 W
Pompcapaciteit (water)	240 g/min
Gewicht	1,1 kg
Inhoud reservoir	1 L
Kabellengte	1,75 m
Pistonmateriaal	Gehard roestvrij staal
Materiaal cilinder	Gehard staal
Inbegrepen spuitmonden	0,6 mm (standaard) en 1 mm (geel)
Meegeleverde accessoires	Viscositeitsbeker, reserveventiel, smeerolie, ontgrendelingsnaald
Toepassingen	Vernis, lakverven, olieverf, watergedragen verf, houtbehandelingen, enz.
Geluidsniveau continu	86,5 dB(A)
Trillingsniveau	Minder dan 6,5 m/s²
Veiligheid	Gebruik een aardlekschakelaar van 30 mA; spuit geen vloeistoffen met een vlampunt <21 °C
Onderhoud	Reinigen na elk gebruik; zuiger regelmatig smeren
Garantie	24 maanden (huishoudelijk gebruik)
Reserveonderdelen beschikbaar	Sproeiers, ventiel, zuiger, reservoir, zuigbuis, enz.

Veelgestelde vragen - SUPER SPRAY 55 EARLEX

Hoe de verf verdunnen voor optimaal spuiten?

Gebruik de meegeleverde viscositeitsbeker. Dompel deze in de verf en meet de vloeitijd. Voor de meeste watergedragen verven streef je naar 20-25 seconden; voor olie- of lakverven 15-25 seconden. Volg de aanbevelingen van de verffabrikant.

Welke spuitmond gebruiken voor welk type product?

De spuitmond van 0,6 mm (standaard) is geschikt voor fijne en vernevelde afwerkingen (vernis, lakverven). De spuitmond van 1 mm (geel) is bedoeld voor dikkere producten zoals preventieve houtbehandelingen.

Hoe het pistool reinigen na gebruik?

Maak het reservoir leeg, spoel het met het juiste oplosmiddel en spuit door het pistool. Demonteer de cilinderbehuizing, verwijder de zuiger, het ventiel, de spuitmond en het filter. Reinig alle onderdelen in een compatibel oplosmiddel, smeer de zuiger licht in en monteer alles weer.

Wat te doen als het pistool zoemt maar niet werkt?

Dit wordt vaak veroorzaakt door een vastzittende zuiger. Demonteer de cilinderbehuizing, gebruik de meegeleverde ontgrendelingsnaald om de zuiger uit te werpen. Reinig en smeer de zuiger en cilinder grondig voordat u alles weer monteert.

Waarom sputtert de verf?

Dit kan komen door een versleten ventiel, een verstopte spuitmond, een bijna leeg reservoir, een verkeerde gebruikshoek of te dikke verf. Controleer en vervang onderdelen indien nodig, verdun de verf of vul het reservoir.

Hoe druipers en uitlopers voorkomen?

Houd het pistool op 25-30 cm van het oppervlak, beweeg het met constante snelheid en blijf niet te lang op dezelfde plek. Stel de afgifteknoop in voor een geschikte stroom.

Kan ik brandbare verven spuiten?

Nee. Het pistool mag niet worden gebruikt met vloeistoffen met een vlampunt lager dan 21°C. Volg de veiligheidsvoorschriften om brandgevaar te voorkomen.

Hoe de zuiger smeren?

Draai het pistool om en breng een paar druppels smeerolie aan in de openingen onder de behuizing. Bedien het pistool kort om de olie te verdelen. Herhaal dit na ongeveer 4 liter gespoten product.

Wat is het vermogen en de spanning van de SUPER SPRAY 55?

Het werkt op een voeding van 230 V ~ 50 Hz met een nominaal vermogen van 55 W.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen (spuitmonden, ventiel, zuiger, reservoir, enz.) zijn verkrijgbaar onder de referenties in de handleiding (bijv. SG209, SG211, SG237). Neem contact op met de klantenservice van EARLEX of een erkende dealer.

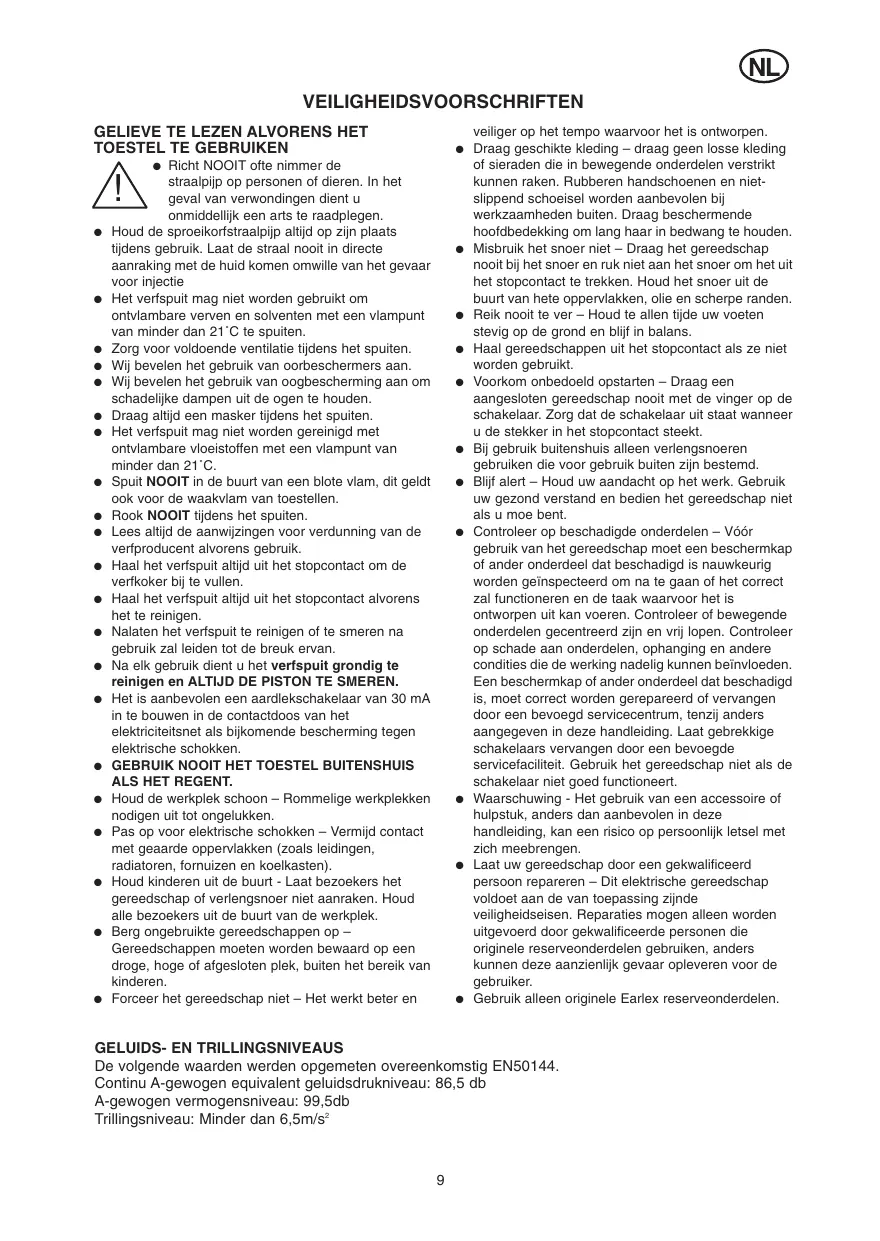

GEBRUIKSAANWIJZING SUPER SPRAY 55 EARLEX

MODE D'EMPLOIGEBRUIKSAANWIJZINGEN

• Richt NOOIT ofte nimmer de straalpijp op personen of dieren. In het geval van verwondingen dient u onmiddelijk een arts te raadplegen.
• Houd de spreiekorfstraalpijt altijd op+zijn plaats tijdens gebruik. Laat de straal nooit in direkte aanraking met de huid komen omwille van het gevaar voor injectie
• Het verfspuit mag nicht worden gebruikt om ontvlambare verven en solventen met een vlampunt van minder dan 21^ te spuiten.
  Zorg voor voldoende ventilatieijdens het spuiten.
• Wij bevelen het gebruik van oorbeschemers aan.
• Wij bevelen het gebruik van oogbeschemming aan om schadellijke dampen ut de open te houden.
• Draag.altijd een masker tijdens het spuiten.
• Het verfspuit mag nicht worden gereinigd met ontvlambare vloeistoffen met een vlampunt van minder dan 21^ .
• Spuit NOOIT in de buurt van een blote vlam, dit geldt ook voor de waakvlam van toestellen.
• Rook NOOT tijdens het spuiten.
• Lees altiyd de aanwijzingen voor verdunning van de verproducentu alvorens gebruik.
• Haal het verfspuit altijd uit het stopcontact om de verfkoker bij te vullen.
• Haal het verfsput alsijd uit het stopcontact alvorens het te reinigen.
• Nalaten het verfspuit te reinigen of te smeren na gebruik za leiden tot de breuk ervan.
• Na elk gebruik dient u het verfpsuit grondig te reinigen en ALTIJD DE PISTON TE SMEREN.
• Het is aanbevolen een aardlekschakelaar van 30mA in te bouwen in de contactdoos van het elektriciteitsnet als bijkomende bescherming gegen elektrische schokken.
• GEBRUIK NOOIT HET TOESTEL BUITENSHUIS ALS HET REGENT.
• Houd de werkplek schoon - Rommelige werkplekken nodigen UIT tot ongelukken.
• Pas op voor elektrische schokken - Vermijd contact met geaarde oppervlakken (zoals leidingen, radiatoren, fornuizen en koelkasten).
• Houd kinderen uit de buurt - Laat bezoeakers het gereedschap of verlengsnoer Niet aanraken. Houd alle bezoezers uit de buurt van de werkplek.
  Berg ongebruikte gereedschappen op - Gereedschappen要去en worden bewaard op een droge, hoge of afgesloten plek, buiten het bereik van kinderen.
• Forceer het gereedschap Niet - Het werkt better en

veiliger op het tempo waarvoort het is ontworpen.

• Draag geschkke kleding - draag geen losse kleding of sieraden die in bewegende onderdelen verstrekt konnen raken. Rubberen handschoenen en nietslippend schoeisel worden aanbevolen bij werkzaamheden buiten. Draag beschermende hoofdbedekking om langhaar in bedwang te honden.
• Misbruik het snoer Niet - Draag het gereedschap nooit bij het snoer en ruk niet aan het snoer om het uit het stopcontact te trekken. Houd het snoer uit de buurt van hete oppervlakken, olie en scherpe randen.
• Reik nooit te ver - Houd te allen tjide uw voeten stevig op de grond en blijf in balans.
• Haal gereedschappen uit het stopcontact als ze nicht worden gezebuilt.
• Voorkom onbedoeld opstarten - Draag een aangesloten gereedschap nooit met de vinger op de schakelaar. Zorg dat de schakelaar ust staat wanner u de stekker in het stopcontact steekt.
• Bij gebruik buitenschuis alleen verlengsnoeren gebruiken die voor gebruik buiten zijn bestemd.
• Blijf alert - Houd uw aandacht op het werk. Gebruik uw gezond verstand en bedien het gereedschap niets als u moe bent.
• Controller op beschadigde onderdelen - Vóör gebruik van het gereedschap要去 een beschemkap of ander onderdeel dat beschadigd is nauwkeurig worden geinspecteerd om na te gaan of het correct zal functioneren en de taak waaroor het is ontworpen uit kan voeren. Controller of bewegende onderdelen gecentreerd zijn en vrij lopen. Controller op schade aan onderdelen, ophangen en andere conditions die werking nadelig konnen beinvloeden. Een beschemkap of ander onderdeel dat beschadigd is,要去 correct worden gerepareerd of verwangen door een bevoegt servicecentrum, tenzij anders aansegeveen in deze handleiding. Laat gebrekkige schakelaars verwangen door een bevoegt servicefacilititeit. Gebruik het gereedschap Niet als de schakelaar Niet goed functioneert.
• Waarschuwing - Het gebruik van een accessoire of hulpstuk, anders dan aanbevolen in deze handleiding, kan een risico opersonlijk letsel met zich meebrengen.
• Laat uw gereedschap door een gekwalificeerd persoon repareren - Dit elektrische gereedschap voldoet aan de van toepassing zijnde veilgheidseiten. Reparations mogen alleen worden uitgevoerd door gekwalificeerde Personen die originete reserveonderdelen gebruiken, anders hunnen deze aanzienlijk gevaar opleveren voor de gebruiker.
• Gebruik allen originele Earlex reserveonderdelen.

GELUIDS- EN TRILLINGSNIVEAUS

De volgende waarden werden opgemeten overeenkomstig EN50144.

Continu A-gewogen equivalent geluidsdrukniveau: 86,5 db

A-gewogen vermogensniveau: 99,5db

Trillingsniveau: Minder dan 6,5m / s^2

OPMERKING

Wij hebben al het mogelijkke gedaan om een lange en probleemloze werkung van de Earlex ASG55 Electrische Verflspit te kunnen garanderen indien hij op correcte wijze en overeenkomstig de voerschriften worden gebruikt. Wij aanvaarden geen verantwoerdelijkheid voor schadeverozaakt door het gebruik van onjuiste of ongeschakte materialien, verf of vloeistoffen die nicht correct werden verdund of Niet geschickt voor de oppervlakken waarop ze werden aangebracht, gezondheidsrisico's door een gebrek aan ventilatie bij het werken in afgesloten ruimtes, of een defect in het toestel dat te wijten is aan onvoldoende reiniging van de onderdelen na gebruik. Bij twijfel dient u alkijd eerst een Klein onopvallend gebied te testen. Lees alkijd eerst de aanwijzingen van de verfproducent.

Noch onze garantie, noch bovenstaande verklaring tasten uw wettelijkrechten aan.

TECHNISCHE SPECIFICATIES

Stroombron: 230V 50Hz~AC

Pomp Output: 240grm/min(water)

Kokerinhoud: 1,0 I.

Kabellength: 1,75 m

Cilindermaterial: Verhard Staal

Opgenomen vermogen: 55 Watts

Gewicht Verfspuit: 1,1kg

Pistonmaterial: Verhard Roestvrij Staal

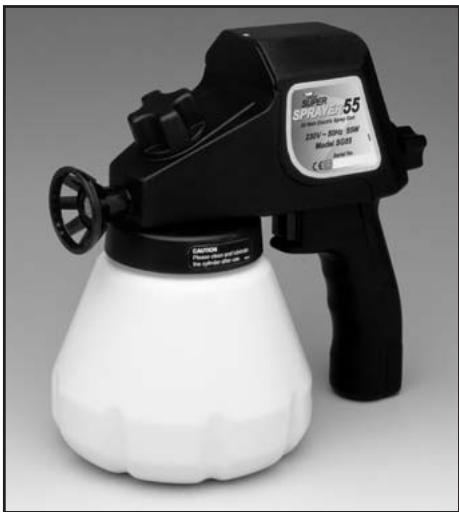

OMTRENT DE ASG55.

De ASG55 is een uiterst veelzijdig elektrisch luchtloos verfspuit, het kan worden gebruikt met verschillende diverse spuitmiddelen waaronder vermissen, houtbehandelingen, emailverf, verven op basis van olie en verven op basis van water. Luchtloos spuiten reducert de nevel die gepaard gaat met lucht spuiten en vermindert ook het verfverlies.

Een groot,aantal toepassingen kan worden uitgevoerd,waaronder het spuiten van hekken, afdaken, boten, meubels, radiatoren, schaalmodellen, deuren met jaloezielatten, etc.

BELANGRIJK-VERF KIEZEN

Alhoewel er een groot aantal verven en materialen kan worden gespoten, bestaan er enkele soorten waarvoordit Niet het geval is. Bekijk het advies van de producent alvorens verf te kopen.

DE ASG55 KAN NIET WORDEN GEBRUIKT VOOR STRUCTUURMUURVERVEN VOOR BUITEN OF STRUCTUURLAGEN. GEBRUIK VAN DEZE MATERIALEN ZAL EEN VROEGTIJDIGE SLIJTAGE OP DE PISTON VEROORZAKEN EN ANNULEERT UW GARANTIE.

LEES VOOR GEBRUIK AANDachtig DE GEBRUKSAANWIJZING OM DE BESTPEPRESTATIES UIT UW VERFSPUIT TE HALEN.

Uw verfp suit wird geleverd met een straalpijp van 0,6 mm en 1,0 mm, een viscositeitsbeker om verven te verdunnen, een reserve-verstuifikklep, een bus smeerolie om de piston te smeren na gebruik, en een priem om de zuiger los te makeen voor het onwaarschijnlijke kegeilat dat deze vastloopt.

VOORBEREIDING

Voorbereiding van het oppervlak en verfverdunning zijn de twee belangrijkste punten waarop u moet letten om de Beste resultaten uit uw verfspuit te halen.

Controller of alle oppervlakken vrij zijn van stof, vuil en vet.

Het is belangrijk goed af te dekken zodat u Niet spui. op de gebieden die u onaangeraakt wilt houden. Kijka na of de ver grondig gemengd is. Wij raden het gebruik van een elektrisch verfoertoestel bij het

roeren van de verf Niet aan. Dit kan het luchtvolume in de verf verhogen en dus de doeltreffendheid van de verfspuit verminderen.

VERDUNNEN

Verdunnen is van speciala
belang bij spuiten. De
meeste verven etc. worden
klaar geleverd voor
borsteltoepassingen en
moeten voldoende verdun
worden voor
spuitdoelinden. Volg de
aanwijzingen van de
producent voor verdunnen
in combinatie met een

verfspuit. Contacteer de produit van de ver in geval van twijfel. De bijgeleverde viscositeitsbeker zal u ook helpen bij het bepalen van de juiste dikte van de verf.

Omdat sommige veren, houtbewaarmiddelen en andere spuitbare materiaien deeltjes bevatten en van een verschilnde kwaliteit,zijn, is het belangrijk dat bij het vullen van de verfroker van uw ASG55 de verb gefilterd wordt ofwel door een trechter met een filter erin of door nylonpanties of -kouen. Zo bent u er zeker van dat er geen groe deeltjes in de verfrokererecht komen,voorkomt u opstoppeningen en kunt u probleemoos spuiten.Zorg ervoor dat er altiijd een gezichtsmasker, handschoenen, beschemende bril en oorbessermers worden gedragen bij het spuiten.

IDEALE VISCOSITEIT

Verven op basis van water: 20-25 sec

Verven op basis van olie: 15-25 sec

Emailverven: 15-25 sec

Houtbehandelingen: geen verdunning

Primers: 20-30 sec

Vernissen: 20-25 sec

Aluminiumverven: 15-25 sec

Houtbeitsen: geen verdunning

Dompel de viscositeitsbeker in het materiaal en vul hem. Meet hoelang het duurt totdat de viscositeitsbeker is leeggelopen (fig.1). Gebruik bovenstaande tabel als richtlijn om te bepalen of het materiaal nog verder moet worden verdund, en verdun overeenkomstig.

KEUZE VAN DE STRAALPIJP

Het verfspuit worden geleverd met een gemonteerde straalpijp van 0,6 mm. Deze straalpijp is geschikt voor de meeste toepasseningen waar bij een fijn verstoven spuiptpatroon nodig is. Er worden ook een extra straalpijp van 1,0 mm (geel) geleverd bij het pistool. De straalpijp van 1,0 mm is voor gebruik bij het spuiten van houtbehandelingen waar bij er eerder behoefte is aan een ruwere straal dan een fijnfe, verstoven straal. Om de straalpijpen te verwisselen draait u de straalpijp los van de voorkant van het pistool en verrangt u die door de andere straalpijp. Span de straalpijp altijd goed aan met de hand en zorg er altiijd voor dat het klepstel gemonteerd is alvorens de straalpijp te verrangen. Voor gegarandeerde optimale resultaten brengt u telkens als er ongeveer 4 liter materiaal ward gespoten enkele druppeltjes olie aan op de piston. Als het spuiptpatron begint over te hellen maar een kanf dient u de straalpijp en het klepstel te reinigen.

BEDIENING

Draai het pistool ondersteboven en doe enkele druppeltjes smeerolie in beiden opingen aan de onderkant van het pistool (zie fig.6, Pagina 5). Sluit aan op het elektriciteitsnet en druk krot de trekker in van het verflspuit om de olie te verspreiden rond de piston en cilinder, maak daarna de ASG55 los van het elektriciteitsnet en druk de aanzuigbuis stevig in het taps gat van de verhoogde aansluiting. Vul de koker met de verf en filter tegelijkertijd de verf door een stuk nylonous of een trechter met een filter erin om alle brokken de deeltjes eruit te halen. NIET TE VOL DOEN. Schroef het verflspuit stevig op de koker. Controller of de straalpijp handmatig is aangedraaid alvorens gebruik. Steek het toestel in het stopcontact en Voordat u begint, drukt u de schakelaar volledig in en richt u het pistool op een stuk karton of krant totdat de verf eruit komt. Regel de outputknop aan de achterkont am de hoeveelheid verf in te stellen die u wilt aanbrengen (fig.2). Dit zal ook+zijn weerslag hebben op het spuitpatroon. Een zwak spuitpatroon za de verf in het midden van de straal concentreren en een vlekkerige afwerking gezven. U hebt een goed spuitpatroon als er een gelijke hoeveelheid materiaal in een fijn straal in het hele patroon zichtaar is.

GEBRUIK VAN DE OUTPUT CONTROL-KNOP

Door de output control-knop in wijzerzin te draaien verminder u de stroom van materiaal; de knop in gegenwijzerzin draaien verhoegt de stroom.

Om het patroon af te stellen doet u het volgende:

1. Draai de output control-knop in gegenwijzerzin tot in maximale positie.
2. Haal de trekker over en test het patroon op een stuk karton of krant.
3. Draai de output control-knop in wijzerzin vanuit de maximale positie totdat het spuitpatroon correct is.

Als u het bovenstaande hebt uitgevoerd en nog allijd geen goed spuitpatroonbekomt, dan moet het materiaal dat wordt gespoten waarschijnlijk verder worden verdund.

BEDEK ALLE GEBIEDEN DIE U NIET WILT SPUITEN

SPUITTECHNIEK

1. Om de Beste resultaten te bekomen houdt u het verspuiit alsijd horizontallyaen spuit u van ziche aan ziche of op en neer op 25-30 cm (10"-12") afstand van het oppervlak. Probeer Niet scheef te spuiten want dit leidt tot uitlopers op het oppervlak (Fig.3).
2. Laat uw arm de beweging van links maar rechts leiden inplaats van uw Pols, op deze manierbekomt u een gelijke verfverding over het hele gebied (Fig.3).
3. Laat de sputter Niet meer overhellen dan een hookeen van 45^ . Anders zou er materiaal in de motorbehuingkcnen stromen en het verfspuit beschadigen.

NUTTIGE TIPS

1. Hanteer een gewlijke snelheid bij het bewegen van het verspuit. Een hochsnelheid geeft een dunne laag en een lage snelheid geeft een zware laag.
2. Breng slechts een laag per keer aan. Als er nog een extra laag nodig is, dan volgt u de aanwijzingen van de verproducent voor de droogtijden.
3. Als ukleine gebieden of voorwerpen spuit, houd dan de ouput-instelling laag om overmatig verfgebruik te vermijden en de 'overspray' te

minimaliseren.

1. Als u grote gebieden de voorwerpen spuit, gebruikt u best een netwerkpatrono, ofwel van links maar rechts en dan op of neer of omgekeerd. Dit garandeert een maximale dekking. (Fig. 4).
2. Vermijd stoppen en opnieuw beginnen tijdens het spuiten want dit kan leiden tot te veel of te weinig materiaal op een oppervlak.
3. Om ervoor te zorgen dat de randen gedegt zich, begint u beste spuiten net naast het gebied dat gespoten要去 worden en gaat u verder totdat u voor bij de tegenovergestelde rand bent.

REINIG DE SPUITER NA ELK GEBRUIK (ZIE REINIGINGSVOORSCHRIFTEN)

REINIGINGSVOORSCHRIFTEN

Het is van essentieel belang dat u het pistool grondig reinigt na elk gebruik. Zo voorkomt u opstoppenen enbekomtu constante resultaten bij uw volgend gebruik.

• Als u klaar bent met spuiten haalt u alle overblijvende materiaaluit de verfkoker.
• Spoel de verfkoker van het pistol met de verdunner die werden gezebrukt en spuit door het pistol op karton of krant.

NIET VERGETEN-GEBRUIK GESCHIKTE VERDUNNERS MET EEN VLAMPUNT VAN MINIMUM 21'C.

ZORG VOOR VOLDOENDE VENTILATIE EN SPUIT NIET IN DE BUURT VAN BLOTE VLAMMEN

• Verwijder de bovenste knop, duw de straalpijlplichtjes in de richting van de schakelaar en trek waar beneden enaar voren om de pistoncilindercombinatie uit het hoofdpistoolstete halen (Fig.5).
  Let op dat het pistonstel & veer er nicht uit vallen.
• Verwijder het pistonstel en de veer, schroef de straalpijtlos om het klepstel los te make, tre de zuiguibis eruit en ontklem de filter.
  Dompel al deze onderdelen in een reinigende vloeistof die combineerbaar is met de vloeistof die gesoten werden.
  Reinig al deze onderdelen grondig. Olie lichtjes de piston en schuif hem in en uit de cilinder om de olie te verdelen over de bij elkaar passende delen,plaats alle onderdelen terug in hun oorspronkelijke positie.

GIET NOOIT VERVEN OF SOLVENTEN IN DE RIOLERING. CONTACTEER UW PLAATSELJKE BESTUUR OM DE INZAMELING TE ORGANISEREN.

Uw verspuit is uitgerust met een priem om de zuiger los te makeen voor het onwaarschijnlijke geval dat deze vastloopt.

Om de vastgelopen zuiger los te make, verwijdert u erest de klemknop aan de bovenkant van de spuit. Trek het mondstuk en de cilindermantelconstructie waar beneden enaar achteren, om deze uit het hoofdgedeelte teichten. Verwijder het mondstuk en de kleppenconstructie uit de voorkant van de cilindermantel. Steek de metalen priem -uit de bijgeleverde reserveonderdelen - in de voorzijde van de cilindermantel en tik voorzichtig op de priem om de vastgelopen zuiger uit te stoten.

Wonneer de zuiger van de cilindermantel is losgemaakt, dienen zowel de zuiger als de cilinder grondig gereinigd en gesmeerd te worden.

Monteer alle onderdelen wee in omgeekerde volgorde. Vergeet nicht de drukveer wee in de zuiger te zetten alvorens de zuiger in de cilindermantel te plaatsen. Vergeet ook nit om de kleppenconstructie opniew aan te brengen voordat het mondstuk worden geplaatst. Zorg ervoor, dat de onderdelen nit in het hoofdgedeelte van de spuit vallen.

Om het vastlopen van de zuiger te voorkomen, dienen zuiger en cilinder na gebruik algtd grondig gereinigd en gesmeerd te worden.

RESERVEONDERDELEN

SG209	1,0mm Straalpijp
SG211	0,6mm Straalpijp
SG232	Cylinderhuisvorm
SG234	Pistonveer 55W
SG237	Pistonstel
SG240	Zuigbuis en Filter
SG242	1,0 Liter Verfokke
SG243	Viscositeitsbeker

SG244 Smeerolie

SG266 Klemknop

SG301 Klepstel

SG317 Hoofdpistoolstel (inclusief elektriciteitskabel en gemonteerde stekker

SG318 Zuigerstempel

WAARSCHUWING - Als u een verlangkabel gebruikt,要去 die minstens vastgesteld zijn op 6 ampères en volledig afgewikkeld�. Gebruik het toestel Niet met een verlangkabel die op ); minder dan 6 ampères is vastgesteld,want ditveroorzaakt een vroegtijdige breuk van de motor en annuleert uw garantie.

Het Niet naleven van de reinigingsvoorschriften za een vroegtijdig defect van het verfspuit veroorzaken en kan tot niedigkeit en ongeldigkeit van de garantie leiden.

PROBLEM	OORZAAK	VEREISTE ACTIE
Verfspuit ZOEMT maar werkt nicht	Piston bluft steken. onderdeelnummer. SG237	Verwijder u eerst de klemknop SG266 aan de bovenkant van de spuit. Trek het mondstuk en de cilindermanteleconstructie waarbeneden aan waarachteren, om deze uit het hoofdgedeelte te lichten. Verwijder het mondstuk en de kleppenconstructie uit de voorkant van de cilindermantel. Steek de metalen priem - uit de bijgeleverde reserveonderdelen - in de voorzijde van de cilindermantel en tik voorzichtig op de priem om de vastgelopen zuiger uit te stoten. Reinig en smeer de piston en cilinder. Stop alles nauwkeurig terug in elkaar in omgekeerde volgorde. Vergeet Niet de drukveer terug op de piston teplaatsen alvorens de piston te monteren. Kijk na of u geen onderdelen hebt lately venlen in het hoofdpistoolstel.
Geen zuigtoevoer.	Geen klepstel.	Verwijder straalpijp, plaatste klepstel onderdeelnrs. SG301 en hermonteer de straalpijp.
	Verfopnamefilter verstopt.	Reinig filter Dienovereenkomstig onderdeelnrs. SG241.
	Vloeistof te dik.	Verdun vloeistof zoals aanbevolen of contacteer de verproducent.
Motor van verfspuit werkt maar er komt niets uit.	Straalpijp verstopt onderdeelnrs. SG211.	Reinig grondig met verdunners of, in het geval van verf op basis van water, met water.
	Straalpijkklepstel geblokkeerd, onderdeelnrs. SG301.	Reinig grondig met verdunners.
Motor van het verfspuit werkt, maar sputtert.	Versleten klepstel.	Vervang het klepstel onderdeelnrs. SG301.
	Versleten straalpijp.	Vervang straalpijp onderdeelnrs. SG211, SG210, SG209.
	Koker bijna leeg.	Vul de koker bij.
	Verfspuit worden in verkeerde hoek gehonden.	Houd het in een correcte hoek.
	Vloeistof te dik. Verdun de vloeistof zoals aanbevolen.	Verkeerd ingestelde regelknop. Stel de regelaar aan dechterzijde van het pistool af.
	Verkeerde straalpijp gemonteerd.	Vervang de straalpijp door een ander formaat.
Verf druipt.	Straalpijp los.	Draai de straalpijp vast. - Met de hand.
	Gebruik bij een hoek van meer dan 45°.	Houd de sputerrecht.
Overmatige nevelproductie.	Druk te hoog.	Draai de outputknop in wijzerzin om de druk te verminderen.
	Spuiter worden te ver van het oppervlak gehunden.	Houd de sputer ongeveer 10"-12" (25 - 30cm) van het werkoppervlak.
Uitlopers en doorzakkingen in de verf.	Armbeweging te traag. Verfspuit te zichbij werkoppervlak. Te veel verf in eén keer aangebracht.	Zie onderdeel over spuiten. (Zie pagina 5).

Earlex produceert ook een breed gamma behangafstomers. Ontworpen om alle soorten behangselpapier, meerlagig papier en zelfs Artex te verwijderen.

SS100 - 2300W 4,5 liter behangafstomer

SS50 - 2000W 4,5 liter behangafstomer

Verder is er ook een reeks accessoires verkrijgbaar voor stoornreiniging om te gebruiken in combinatie met de behangafstomers. De accessoires+knen worden gebruikt om tapijten en vloertegels te reinigen en op te frissen, om gootstenen en afvoerbuizen te deblokkeren, werkoppervlakken te reinigen, koelkanten en diepvriezers te ontdoieten, vensters en tegels te reinigen, en vuil van bekleding en gordijnen te verwijderen.

Daarnaast combineert de Combisteam de veelzijdigheid van de behangafstomer met een geselecteerde reeks van de accessoires waardoor u beschikt over een complete stoomreinigungskit en een behangafstomer.

SC165 - 1500W 4,5 liter stoomreinigingskit, incl. tapijtreiniger, venster/tegelreiniger, jet straalpijp reiniger, bekledingsreiniger /kleine stoomplaat, grote afstoomplaat voor behangselpapier.

Spray Station - HVLP (Hoog Volume Lage druk) Complet verf spuit system - Ideaal voor het spuien van grote of gedetailleerdeoppervlakken met hetzelfde gemak. Snel en gemakkelijk, geeft een hoge kwaliteit finish zonder kwaststrepen. De Spray Station kan verschillende soorten verf spuien zoals beits, vernis, emulsie, glazuur, houtconservering en nog veelmeer.

WD1000-Combivac Nat en Droog Zuiger & Blazer. De motor van 1000W biodt een krachtige zuig- en blaasfunctie die ideaal is voor gebruik rond de werkplaats, garage, caravan, auto, tuin en hometown. De opvangtank van 20 liter kan tot 12 liter vocht bevatten en is ontworpen voor het zware werk van elke dag. De Combivac beschikt over bergplaatsen voor de accessoires, 6 meter werklengthe en tweeJAar garantie. Er is ook een gamma bijkomende accessoires verkrijgbaar voor gebruik met de Combivac.

GARANTIE

Dit product is gewaarborgd voor eenperiode van 24 maanden gegen fouten in de productie of de materialen. Het is Niet gewaarborgd voor industrielle of huurdoeleinden. Deze garantie hebft geen invloed op uw wettelijkrechten.

EC Verklaring van Conformiteit

Wij verklaren dat de types: ASG55 voldoen aan: 73/23/EEC, BS EN 50144-1,

BS EN 50144-2-7, 89/336/EEC, EN 61000-3-2 & EN 61000-3-3, EN 55014, EN 55014-2
