Gebruikershandleiding Hi-Speed USB 2.0 schijfpositiehub met 4 poorten

Functies en kenmerken 2

Technische specificaties 3

Installatie 4

Informatie 7

INLEIDING

Hartelijk dank dat u de Belkin Hi-Speed USB 2.0 schijfpositiehub met 4 poorten (de hub) hebget gekocht. De hub菩提 u vier stroomafwaartse USB-poorten die zowel compatibel zijn met Hi-Speed USB 2.0-apparaten als Low- en Full-Speed USB 1.1-apparaten.

Dit wil zeggen dat de hub achefterwaarts compatibel is met al uw huidige USB 1.1-randapparatuur en tegelijk ondersteuning biedt voor de uiterst snelle prestaties van USB 2.0-apparatuur van de volgende generatie, zoals scanners, printers, opslageenheden en hogresolutiecamera's. De hub krijgt zich voeding, wat trapsgewijze aansluiting van apparaten met extra hubs mogelijk maakt: op die manier kutn u maar liefst 127 USB-apparaten aansluiten op eén poort. De hub is utgerust met een Meerkleurig statuslampje voor elke afzonderlijke koert en een aan/uit-lampje. Zie het gedeelte "Technische specifieas" vooreer informatie.

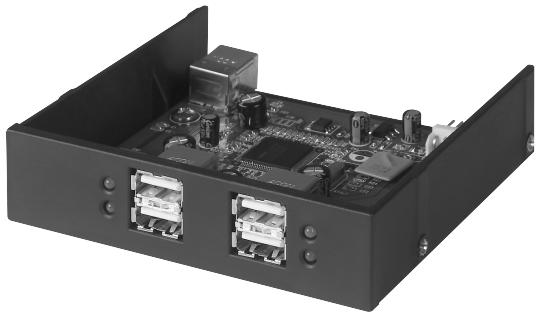

Afbeelding 1

FUNCTIES EN KENMERKEN

Voldoet aan de Hi-Speed USB 2.0-specificatie (transmissiesnelheid 1,5/12/480Mbps)
- Achterwaarts compatibel met USB 1.1 (transmissiesnelheid 1,5/12Mbps)
- Compatiblebel met Windows® 98 SE, Me, 2000 en XP
- Erkend door het USB-IF (USB Implementers Forum)
- Plug-and-play functionaliteit
- Hot-swapping van USB-apparatuur möglichk
Overstroomdetectie en -beveiliging
- Lampjes voor poortstatus
Vier 480-Mbps stroomafwaartse poorten
Past in een 3,5-inch schijfpositie
Krijgt voeding van de computer

Inhoud van het pakket

Hi-Speed USB 2.0 schijfpositiehub met 4 poorten
- USB "A"-haar-"B"-aansluitkabel
- Gebruikershandleiding

Poorten stroomopwaarts 1

Poorten stroomafwaarts 4

Spanning per poort DC +5V

Stroom per poort 500mA (max)

Voedingsmodus Krijgt eigen voeding

Temperatuurbereik in bedrijf 5^ 40^

Temperatuurbereik bij opslag -20°C ~ 60°C

Behuizing Plastic

Voedingsvoorziening Krijgt voeding van de computer

Aan/uit-lampje Betekenis van de kleuren:

Uit Niet in bedrijf

Rood In bedrijf

Lampje poortstatus Betekenis van de kleuren:

Uit Niet in bedrijf

Oranjegeel Foutconditie

Groen Volledig in bedrivf

Knippert groen Software vraagt attentie

Knippert oranjegeel Hardware vraagt attentie

INSTALLATIE

1. Schakel de voedinguit en verwijderde kap van de computer.
2. Verwijder het frontje uit de voorzijde van een lege 3,5-inch schijfpositie en installeer de hub in de schijfpositie (raadpleeg de handleiding bij de computer voor meer informatie over de installmentie van apparatuur in de schijfpositie (zie afbeelding 2).

Afbeelding 2

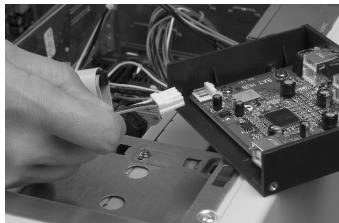

1. Steek een compatibile netvoedingsconnector van de netvoeding van de computer in de voedingsconnector aan dechterzijde van de hub (zie afbeelding 3).

Afbeelding 3

INSTALLATIE (VERVOLG)

1. Steek de meegeleverde USB-kabel in de USB-connector aan dechterzijde van de hub (zie afbeelding 4). Steek het andere eind van de USB-kabel in een beschikbare poort op een Hi-Speed USB 2.0-hostapterkaart.

Afbeelding 4

Opmerking A: de hub kan alleen in de hogesnelheidstand (transmissiesnelheid van 480Mbps) werkken als deutsche is aangesloten op een met USB 2.0 compatibile host. Als de hub is aangesloten een USB 1.1-host, werkdt die alleen op lage snelheid of volledige snelheid (1,5Mbps of 12Mbps).

1. Plaats de kap van de computer terug en schakel de computer in.
2. Het besturingsystem Windows zal de hub nu herkennen en de benodigde stuurprogramma's installereren. (Mogelijk vraagt de "wizard Nieuwe hardware" van Windows u om de Windows Installatie-cd in het station teplaatsen om de installmentie van het stuurprogramma te voltooien.)

Opmerking B, ZEER BELANGRIJK: bij de meeste USB 2.0 PCI-upgradekaarten worden stuurprogramma's voor de Hi-Speed USB 2.0 hub geleverd en zich worden vooraf geinstalleerd tegelijk met de stuurprogramma's voor PCI-kaarten. Als u een upgradekaart hebt gekocht voordat de hubondersteuning voor Hi-Speed USB 2.0-apparatuur beschikbaar kwam, moet u contact opnemen met de leverancier van de PCI-kaart voor een bijgewerkt USB 2.0-stuurprogramma. Het Belkin USB 2.0-stuurprogramma ondersteunt alle PCI-kaarten van andere leveranciers gebaseerd op de NEC-hostcontroller, met uitzondering van de kaarten van Adaptec. U vindt het meest recente stuurprogramma van Belkin op belkin.com.

1. Steek de USB A-connector van een USB-apparaat, of een extra hub, in een van de stroomafwaartse poorten van de schijfpositiehub (zie afbeelding 5).

Afbeelding 5

Opmerking C: wonneer u voor het eerst een USB-apparaat aansluit op de hub, kan hetijken dat u de USB-stuurprogramma's voor dat apparaat opnieuw要去 installeren. Evenzo kan het nodig+zijn de stuurprogramma's opnieuw teinstalleren als u het apparaat verplaatst maar een andere poort op de hub.

INFORMATIE

FCC-verklaring

VERKLARING VAN CONFORMITEIT MET DE REGELS VAN DE FCC VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT

Wij, Belkin Components, 501 West Walnut Street, Compton, CA 90220, verklaren er exclusivev erwartwordelijk voor teijken dat het product

F5U261

haarop deze verklaring betrekking heeft:

voldoet aan deel 15 van de FCC-regels. De werkking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijk interferente veroorzemon en (2) dit apparaat要去 elkent overvangen interferente accepteren, ook interferente die möglichng ontgewenste werkking veroorzaakt.

Verklaring van conformiteit CE

Wij, Belkin Components, verklaren er exclusief verantwoordelijk voor te zijn dat de F5U261, waarop deze verklarking van toepassing is, voldoet aan Generic Emissions Standard EN550022 1998 en Generic Immunity Standard EN550024 1998, EN61000-3-2 en EN61000-3-3.

Beperkte garantie voor de levensduur op producten van Belkin Components

Belkin Components garandeert dat dit product tijdens de levendsuur geen bereken vertoont wa batretf material en vakmanschap. Wanneer een defect wordgeconstaeteerd, za Belkinaar eigene keuze het product repareren of kosteeloes verrangen, op voorwaarde dat het product tijden de garantieperiode worden geretounern, met vooruijbetaale vervoordenen, aan et officielle Belkin-dealer bij wie u het product hebgetocht. Overlegging van het aankoopbewis kan noodzakelijk zich.

Deze garantie is Niet van toepassing als het product is beschadigd als gevolg van een enguluk, misbruik, verkeerd gebruik of verkeerde toepassing; als het product zonder schrittelflijke toestemming van Belkin is gewijzig; od als een seriENUMmer dat door Belkin is angebracht, is verwijderd of onelebaar is gemaakt.

DE GARANTIE EN VERHAALSMOGELUKHEDED HE DIYEROOR ZUN UITEENGEZET SLUITEN ENIGE ANDERE GARANTIE OF VERHAALSMOGELUKHEDED EUN IETHZU MONDELING OF SCHRIFTELLUK, HETZU IUTDRUKKELUK OF IMPLCIET. BELKIN WJST IUTDRUKKELUK ELKE EN ALLLE IMPLICIETE AANSPRENKELUKHED OF GARANTIE AFF, WAARONDER, ZONDER ENIGE BEPERKING, GARANTIES BETREFFENDE DE VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALADE TOPEASSING.

Geen enktele dealer, vertegenwoordiger of werknehmer van Belkin is bevoegt tot wijziging, uitbreiding of aanvulling van deze garantie.

BEILKIN IS NIED VERANTWOORDELLIK VOOR SPECIALE OF INCIDENTELE SCHADE OF GEVOLGSCHADE DIE HET RESULTUAT IS VAN SCHENDING VAN DE GARANTIE, OF ONDER ENIG Ander WETTELUK STESELLAARDONDER MEDE BEGREPEN MAAR NIET BEPERKT TOT, WINSTERDERVING,BEDLIFSONDERBREKING,GOODWILL, SCHADE AAN OF HERPROGRAMMERING OF REPRODUCTI VAN PROGRAMMA'S OF GEGEVENS DIE ZIJN OPGESLAGEN IN OF ZIJN GEBRIukt MET BELKIN-PRODUCTEN.

Technische ondersteuning

V.S.: 310.898.1100 tst. 2263

800.223.5546 tst. 2263

310.604.2089 (fax)

[e-mail]

Europa: 0080022355460

[e-mail]

Australie: 1800666040

BELKIN

belkin.com

Belkin Components

1119 PH Schiphol-Rijk · Nederland

Tel: [phone]

Fax: [phone]

Belkin Components Ltd.

7 Bowen Crescent • West Gosford
