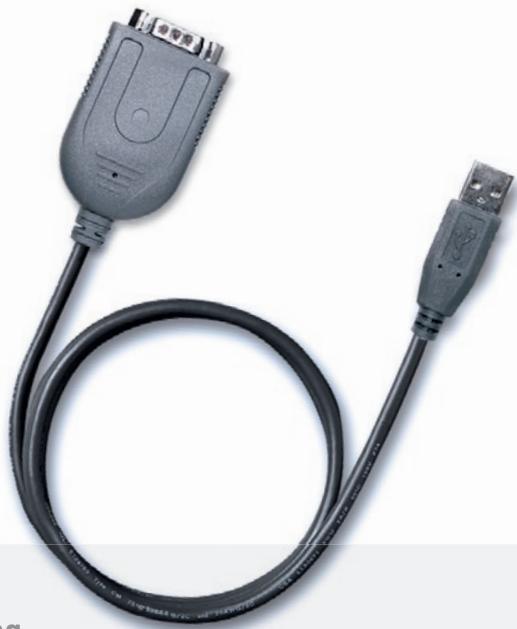

ADAPTATEUR USB #F5U103VEA - USB-adapter BELKIN - Gratis gebruiksaanwijzing en handleiding

Producttype	USB-serieel adapter
Merk	Belkin
Model	F5U103VEA
Connectiviteit	USB 1.1 (Type A mannelijk) naar RS-232 (DB9 mannelijk)
Baudrate	75 bps tot 6 Mbps
Databits	5, 6, 7 of 8 bits
Pariteit	Odd, Even, Mark, Space, Geen
Stopbits	1, 1.5 of 2 bits
Flowcontrol	Hardware (CTS/RTS) en software (XON/XOFF)
Seriële signalen	TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Databuffer	512 bytes bidirectioneel configureerbaar (28 bytes ingang / 384 uitgang of 512 bytes ingang/uitgang)
Voeding	Via USB-poort (externe voedingskabel voor seriële interface optioneel)
Ondersteunde besturingssystemen	Windows 98SE of later
Systeemvereisten	PC met vrije USB-poort
Verpakkingsinhoud	USB-serieel adapter, stuurprogramma-cd, gebruikershandleiding
Garantie	Levenslange garantie van Belkin
Land van herkomst	Niet gespecificeerd

Veelgestelde vragen - ADAPTATEUR USB #F5U103VEA BELKIN

Werkt deze adapter onder Windows 10?

De officiële stuurprogramma is ontworpen voor Windows 98SE tot XP. Onder Windows 10 kan het werken met een generiek stuurprogramma of een stuurprogramma van derden vereisen. Test eerst zonder stuurprogramma: Windows 10 herkent vaak USB-serieel adapters als een standaard COM-poort.

Wat is de maximale ondersteunde baudrate?

De programmeerbare baudrate gaat van 75 bps tot 6 Mbps (6.000.000 bps). Zorg ervoor dat uw seriële apparaat deze snelheid ondersteunt.

Hoe installeer ik het stuurprogramma onder Windows 98SE?

Plaats de meegeleverde cd, sluit de adapter aan, volg de wizard 'Nieuwe hardware toevoegen'. Kies 'Het beste stuurprogramma zoeken', vervolgens 'CD-ROM' en de map 'D:\win98'. Het systeem zal de bestanden kopiëren en een COM-poort toewijzen.

Welke seriële kabel gebruiken?

Gebruik een standaard DB9 mannelijk-vrouwelijke seriële kabel. De adapter heeft een mannelijke DB9-connector, uw apparaat moet een vrouwelijke connector hebben.

Kan ik een serieel apparaat voeden via deze adapter?

De adapter voedt het seriële apparaat niet. Het heeft een onafhankelijke voedingsbron voor de seriële interface, maar het apparaat moet zijn eigen voeding hebben.

Hoe wijzig ik het toegewezen COM-poortnummer?

Ga naar Apparaatbeheer, vouw 'Poorten (COM en LPT)' uit, klik met de rechtermuisknop op 'USB Serial Port (COMx)', selecteer 'Eigenschappen', tabblad 'Poortinstellingen', vervolgens 'Geavanceerd' om het COM-poortnummer te wijzigen.

Wat te doen als de adapter niet wordt herkend?

Controleer of het stuurprogramma correct is geïnstalleerd. Probeer een andere USB-poort. Als het probleem aanhoudt, verwijder dan het stuurprogramma 'USB Serial Converter' in Apparaatbeheer en installeer het opnieuw.

Is het compatibel met Mac OS of Linux?

Het officiële stuurprogramma is alleen voor Windows. Onder Mac OS kunnen stuurprogramma's van derden (bijvoorbeeld Prolific PL-2303) werken als de chipset compatibel is. Onder Linux wordt de chipset vaak herkend als 'pl2303' en werkt native.

Wat is de lengte van de USB-kabel?

De ingebouwde USB-kabel is ongeveer 15 cm (niet precies gespecificeerd, redelijke schatting).

Hoe verwijder ik het stuurprogramma?

Ga naar Configuratiescherm > Programma's toevoegen/verwijderen, selecteer 'USB SERIAL Converter device' en klik op 'Verwijderen'.

GEBRUIKSAANWIJZING ADAPTATEUR USB #F5U103VEA BELKIN

Voor het aansluiten van sériele apparaten via USB

Handleiding

F5U103vea

1. Eigenschappen :

Voldoet volledig aan USB-specificatie v1.1
- Ondersteunt seriële RS-232 interfaces -
Full-duplex zender en ontvanger (TXD en RXD)
Zes polen voor modembesturing (RTS, TS, DTR, DSR, DCD en RI) 5, 6, 7 of 8 data bits
- Pariteitsmodi oneven, even, binaire 1, binaire 0 of geen
Eén, anderhalb of twee stop bits
- Pariteitsfout, framefout en série pauzedetectie
- Modemsnelheidprogrammeerbaar van 75 bps tot 6 Mbps
Uitschakelbare voeding van externe RS-232 driver
- Onafhankelijke voedingsbron voor seriële interface
Uitgebrend flow-controlmechanisme
- Instelbaar hoog/laag watermerkniveau
- Automatische flow-control met CTS/RTS
- Automatische software flow-control met XON/XOFF
Bufferoverloopdetectie voor inkomende data
- Configureerbare bidirectionele databuffer van 512-byte:
Buffer van 256-byte vooruitgaande data en buffer van 256-byte voor inkomende data; of
Buffer van 28-byte vooruitgaande data en buffer van 384-byte voorinkomende data.

• Pc-systeem met vrije USB-poort.
  Besturingsystem Windows 98SE of hoger.

3. De verpakking van de F5U103vea bevat het volgende:

Seriele Belkin USB-adapter
- Cd met stuurprogramma's
- Gebruikershandleiding

4. Hardware installeren:

• Bevestig de USB-connector van de série Belkin USB-adapter in de pc.
• Sluit de rouwelijkde DB 9-connector van het sériele apparaat aan op de mannelijke DB 9-connector van de sériele USB-adapter.

5. Sturprogramma's installeren:

Zodra u de seriële adapter van Belkin met het waarop aangesloten seriële apparaat op de USB-poort van uw computer of hub aansluit, toont het pc-systeme de tekst "USB Serial Adapter" met de vraag of u het stuurprogramma van de seriële USB-adapter wilt installereren.

(Het Beste stuurprogramma voor uw apparaat zoeken (Aanbevolen)) en klik op de knop "Next" (Volgende).

Het systemd Zoekt nu automatisch de betreffende stuurprogramma's voor de serièle USB-adapter op.

Seriele USB-adapter

Kies "CD-ROM (D)" en "Specify a location: D:\win

98" (Geef een locatie op: D:\win 98). Klik op "Next"

(Volgende). Het systemd Zoekt op de cd-rom automatisch het stuurprogramma voor de seriële USB-adapter op en kopieert alle bestanden maar de harde schijf van de pc.

Windows toont de naam van het apparatus.

Klik op "Next" (Volgende) om het kopieren van de bestanden te starten.

Klik op "Finish" (Afsluiten) om het installereren van de stuurprogramma's te voltooien.

6.COM-poort instellen

Zodra het installereren van de stuurprogramma's is voltooid, toont Windows automatisch het bericht "New Hardware Found" (Nieuwe hardware gezonden). Het systemd zoekt nu een vrij COM-poort op en wijst hieraan een nummer toe [d.w.z. USB-communicatiepoort (Com X) als X de volgende vrije communicatiepoort is die door het systemd worden teogewezen].

7. Installatie controlleren

• Gaaar "My computer" (Deze computer) en klik erop.
  Gaaar "Control Panel" (Configuratieschem) en klik erop.
• Ga waar "System" (Systeem) en klik erop.
• Klik op het tabblad "Device Manager" (Apparaatbeheer).
• Klik op het tabblad "Ports" (Poorten) en controller of de série USB-poort (COM X) bestaat.
• Als de installmentprocedure Niet is geslaagd, verwijdert u de aanwezige serièle USB-converter van het systemen en voert u de installment opnieuwuit.

8. Geinstalleerde programma's verwijdersen:

Gaaar "Control Panel" (Configuratingschemr).

Kies "Add/Remove programs" (Programma's toevoegen/verwijderen).

Klik op "USB SERIAL Converter device"

(Serieel USB-conversieapparaat).

Klik op "Add/Remove" (Toevoegen/Verwijdenen).
