GEBRUIKSAANWIJZING AMILO DESKTOP LI 3740 FUJITSU SIEMENS

Eerste ingebruikname

Meer informatie 1
Gebruiksaanwijzing "AMILO Desktop" 1
Verklaring van symbolen 1

Belangrijke aanwijzingen 2

Aansluitingen en bedieningselementen 3
Aansluitingen 4
Indicaties en bedieningselementen 6

Ingebruikname 6

Inhoud van de levering uitpakken en controleren 7
Stappen van de eerste ingebruikname 7
Toestel opstellen 8
Externaltoestellen aansluiten 8
Bedradingen aansluiten 8
Bedradingen losmaken 9
Beeldscherm aansluiten 9
Muis en toetsenbord 9
Externaltoestellenaansluitopen deUSB-poorten 9
Apparaat aansluiten op de netspanning 10
Voor het eerst inschaken: de software worden geinstalleerd 10
Beeldscherm en apparatus inschaken 11
Installatie van de software 11
Bediening 11
Toestel inschakelen 12
Toestel uitschakelen 12
Indicaties op het apparatus 12
Geheugenkaartlezer 14
Geheugenkaartplaatsen 15
Geheugenkaart verwijderen 15
Technische gegevens 15
AMILO Desktop L / AMILO Desktop P 16

Inhoud

Innovatieve technologie

... en ergonomisch design make uw AMILO Desktop tot een gebruiksvriendelijk en betrouwbare desktop-pc.

Uw apparaat is voorzien van een Microsoft Windows-besturingsystem. Dit is al vooraf geinstalleerd en optimaal voor u geconfigureerd. Het apparaat is meteen startklaar, als u het voor het eerst inschakelt.

Uw apparaat is voorzien van de{nieuwste technologie, zodat u uw computerervaring optimaal kunt toepassen.

• stroombesparende Intel CPU
  behuiizing in neuezwart-wit design van Fujitsu Siemens Computers

Met de gebruiksvriendelijkke "BIOS-setup-utility"kest u de hardware van uw apparaat besturen en uw systeme better beschermen gegen onbevoegde toegang door de krachtige wachtwoord-eigenschappen te gebruiken.

Deze gebruiksaaanwijzingThat uondermeer zienhoeuuwapparaat in gebruikneemt en bedient.

Meer informatie

Algemene informatatie over uw apparaat vindt u in de gebruiksaanwijzing "AMILO Desktop". De gedeelten van deze gebruiksaanwijzing die over software gaan, gelden voor Microsoft-producten, indien deze met uw apparaat zijn meegeleverd.

Neem bij installmentie van andere softwareproducten de gebruiksaanwijzingen van de fabrikant in acht.

Gebruiksaanwijzing "AMILO Desktop"

De gebruiksaanwijzing "AMILO Desktop" vindt u in het Windows-startmenu onder Alle programma's - Fujitsu Siemens Computers of op het internet onder "www.fujitsu-siemens.com/support".

Verklaring van symbolen

!	Besteed in het bijzonder aandacht aan teksten met dit symbool. Als u deze waarschuwing Niet in ache nemeet, brengt u uw leven in gevaar, beschadigt u het systeme, of kan er gegevensverlies optreden. De garantie verralt als het toestel defect raakt doordat u deze instructies nicht heeft opgevolgd.
i	duidt op belangrijke informatatie voor de correcte behandeling van het toestel.
▶	duidt op een handeling die u moet uitvoeren.
L	duidt op een resultaat
Dit letemterype	duidt op ingaven die u met het toetsenbord in een programme-dialoogvenster of in een commandoregel kunt uitvoeren (bijvoorbeeld uw wachtwoord) (Naam123) of een commando om een programme te starten (start.exe)
Dit letemterype	duidt op informatatie die door een programma op het scherm wordengetoond, bijv.: De installmentatie is voltooid!
Dit letemterype	duidt op · begrippen en teksten in een software-item, bijv.: Klik op Opslaan. · Nameen van programma's of bestanden, bijv. Windows of setup.exe.
"Det letemterype"	duidt op · Kuisverwijzingen maar een andere paragraaf, bijv. "Veiligheidsinstructies" · Kuisverwijzingen maar een externe bron, bijv. een webadres: Leesmeer op "www.fujitsu-siemens.com" · Nameen van harde schijven, CD's, DVD's en betekenissen en titelsvan andere materialen, bijvoorbeeld: "CD/DVD Drivers & Utilities" ofhandboek "Veiligheid"
Abc	duidt op een toets van het toetsenbord, bijv.: F10
Dit letemterype	duidt op begrippen en teksten die benadrukt worden, bijv.: Toestel nietsuitschakelen

Belangrijke aanwijzingen

Houd u aan de veiligheidsaanwijzingen in de handleiding "Veiligheid" en in de gebruiksaanwijzing "AMILO Desktop".

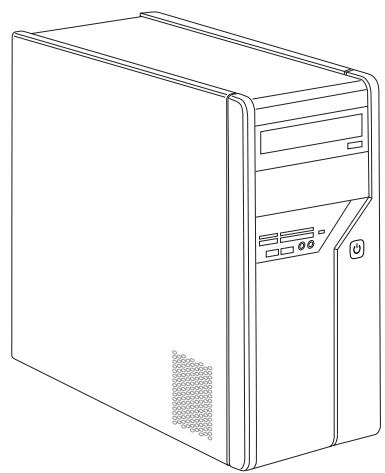

Aansluitingen en bedieningselementen

In dit hoofdstuk worden de verschillende hardwarecomponenten van uw apparaat gekenteerd. U krijgt een overzicht van de indications en de aansluitingen van het apparaat. Maak u vertrouwd met deze elementen, voordat u met het apparaat werkt.

i

De onderstaande afbeelding kan afwijken van uw configuratie.

Aansluitingen

Omschrijving	Afbeelding	Symbool
Voeding van de pc	Netaansluiting
Omschrijving	Afbeeling	Symbool
Sound (external geluidsbronnen, bijv. actieve luidspreker, microfoon) • Sound onboard Bij extra ingebouwde geluidskaart is de geluidsfunctie op het moederbord niet geactiveerd of is „Sound onboard“ nicht beschikbaar.	3,5-mm-klinkstekkerbussen	Line In Line Out Mic
Digitale geluidsaansluiting,违法犯罪 ook handleiding van het moederbord.	Cinch-aansluiting (Coax)	SPDIF Out
Aansluiting voor USB-apparaten (bijv. toetsenbord, mistr IR-zender/ontvanger-module, scatterer, printer)USB 2.0 Belangrijke aanwijzing voor USB 2.0: om een betrouwbare datatransmissiesnelheid te garanderen, adviseren wij u USB-aansluitkabels met een lenghte van max. 3 m te gebruiken.	USB-bus	of USB
Aansluiting voor Firewire- of IEEE-1394-compatiblele apparaten (bijv. videorecorder, digitale camera) FireWire	FireWire-bus	1394
Netwerk of DSL-modem	RJ-45-bus	of of of LAN
Omschrijving	Afbeelding	Symbool
Aansluiting voor video-ingang en -uitgang (optioneel) (zie documentatie van de VGA-kaart)	4- ofmeerpolige bus	SVIDEO IN SVIDEO OUT
Aansluiting voor digitaal videosignaal (monitor)	DVI
Digitale audio-video-interface	HDMI

Indications en bedieningselementen

Omschrijving	Symbool	Betekenis
Hoofdschakelaar		Schakelaar om in/uit te schakelen. Het apparaat kan nicht meer vanuit het netwerk worden gestart (Wake on LAN).
Aan/Uit-schakelaar		Schakelaar om het systeme op te starten. • Aan/Uit-schakelaar brandt wit: het systeme is ingeschakeld. • Aan/Uit-schakelaar knippert geel: er wordt toegang gezocht tot de harde schijf. • Aan/Uit-schakelaar knippert wit: het systeme is in de energiebesparingsmodus.

Ingebruikname

Houd u aan de veiligheidsinstrumenties in het hoofdstuk "Belangrijke aanwijzingen", pagina 2.

Inhoud van de levering uitpakken en controleren

De originele verpakking van de apparaten dient u te bewaren voor een eventuele transport.

Pak alle onderdelenuit.
Controller de verpakkingsinhoud op zichbare transportschade.
Controller of de levering overeenkomt met wat op de pakbon is aangegeven.
Als u transportschade of gegenstrijdigheden tussen verpakkingsinhoud en pakbon constateert, stel het verkooppunt hier dan onmiddelijk van op de hoogte!

Stappen van de eerste ingebruikname

Er zijn maar een paar stappen nodig om uw nieuwe apparaat de eerste keer in gebruik te nemen:

• Standplaats voor het apparaat kiezen en het apparaatplaatsen
• Externe apparaten aansluiten
• Nominale spanning controlleren en het apparaat aansluien op het lichtnet
• Apparaat inschakelen

Over de verschillende stappen leest umeer in de volgende hoofdstukken.

External apparatus

Als u naast uw apparaat andere externe apparaten hebt ontvangen (bijv. een printer), sluit deze dan pas na de eerste installmentie aan. Hoe u.Deze externe apparaten aansluit, is in de volgende hoofdstukken beschreiben.

Stations en modules

Als u naast uw apparaat stations of modules hebt ontvangen, bouw deze dan pas in na de eerste installmentie. Het inbouwen van stations en modules is in de handleiding "AMILO Desktop" in het hoofdstuk"Systeemuitbreidingen" beschreiben.

Toestel opstellen

Hou u bij het opstellen van het toestel aan de aanbevelingen en veiligheidsinstrumenties in het handboek "Veilighheid".

Plaats het apparaat uitsluitend in de waarvoort bedoelde werkingspositie (rechtop op de standvoeten).

We raden u aan het toestel op een slipvaste ondergrund teplaatsen. Gezien de diversiteit van de bekledingen en lakken die voor meubels gelebruikt worden, is het Nietuit te sluiten dat de kunststof voeten schadeveroorzaken aan het vlak waarop ze staan.

Plaats nooit verschillende toestellen boven elkaar.

Het apparaat mag alleen in gebruik worden genomen als het op de standvoeten staat.

Afhankelijk van de standplaats van uw apparaat kunnen er storende trillingen en geluiden ontstaan. Om dit te voorkomen要去 bij zijkanten van de behuizing die geen ventilatieruihte hebben, een minimumafstand van 3 mm ten opzichte van andere apparaten of voorwerpen worden aangehouden.

Let op dat het toestel voldoende worden geventileerd. De verluchtingsvlakken van het beeldschem en van het toestel mooten Niet worden afgedekt, om oververhitting te vermijden.

Stel het toestel Niet bloot aan extreme omgevingsvoorwaarden (zie "AMILO Desktop L / AMILO Desktop P", paging 16, paragraaf "Omgevingsvoorwaarden"). Bescherm het toestel gegen stof, vocht en hitte.

External tostellens aansluten

Lees de documentationie bij het externe toestel voordat u dit aansluit.

Behalve voor USB-toestellen moet de netstekker uitgetrokken zijn als u externe toestellen aansluit!

Tijdens een onweer mag u kabels Niet aansluiten of loskoppelen.

Neem bij het losmaken van de bedrading steeds de stekker vast. Trek Niet aan de draad!

Respecteer bij het aansluiten of losmaken van de bedrading de hierna beschreiben volgorde.

Bedradingen aansluiten

Alle betrokken toestellen uitschakelen.
De netstekker van de betrokken toestellen uit de geaarde stopcontacten trekken.
Alle kabels op het toestel en op de externe toestellen steken. Let in ieder geval op de veiligheidsinstrumentes in het hoofdstub "Belangrijke aanwijzingen", pagina 2.
Alle bedradingen voor de gegeventransmissie aansluien op de Voorziene stopcontacten voor data- en telecommunicatieten.
Alle netstekkers in de stopcontacten steken.

Bedradingen losmaken

Schakel alle betrokken toestellen UIT.
De netstekker van de betrokken toestellen uit de geaarde stopcontacten trekken.
Alle bedradingen voor de gegeventransmissie uit de stopcontacten van de data/telecommunicationenetten trekken.
Alle kabels van het toestel en de externe toestellen losmaken.

Beeldscherm aansluiten

Maak het beeldscherm klaar zoals beschreiben in de gebruiksaanwijzing bij het beeldscherm (bijv. kabels insteken).
Steek de datakabel in de beeldschermaansluiting van het toestel.

Afhankelijk van het uitbreidingsniveau van uw apparaat en uw beeldscherm, kunt u de datakabel aansluiten op de DVI-interface.

Sluit de netkabel van het beeldscherm op een geaarde beveiligde stopcontact.

Muis en toetsenbord

Met uw apparaatijken een muis en een toetsenbord meegeleverd. Een beschrijving hiervan vindt u in de gebruiksaanwijzing "AMILO Desktop".

Muis en toetsbord aansluten

Sluit mistris en toetsenbord elk aan op een USB-aansluiting,zie "Externe toestellen aansluten op de USB-poorten", pagina 9.

External toestellen aansluiten op de USB-poorten

U kurz diverse externe toestellen (bijv. printer, scanner, modem of toetsnbord) aansluten op de USB-poorten.

USB-toestellen zijn hot-plug-compatible. U kunt de kabels van USB-toestellen dus bij ingeschakeld toestel aansluiten en loskoppelen.

Meer informatie vindt u in de documentatie bij de USB-toestellen.

Sluit de datakabel aan op het externe toestel.
Sluit de数据分析 aan op een USB-poort van het toestel.

Drivers

De externe USB-toestellen die u op eén van de USB-poorten aansluit, hebben normalaal gezien geen eigen driver nodig, want de vereiste software zit reeds in het besturingsystem. Als het externe USB-toestel toch eigen software nodig heeft,kest u die installereren vanaf de gevevensdrager die bij het USB-toestel werk geleverd.

Vanaf de voorste USB-poort van het toestel maar het externe USB-toestel mag slechts een 3 meter lange kabel worden gezrukt om USB 2.0 te waarborgen.

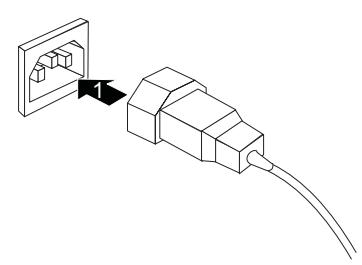

Apparaat aansluiten op de netspanning

Sluit de netvoedingskabel bij (1) aan op het apparatusat.
Steek de netstekker in een geaarde veiligheidscontactdoos (2).

Voor het eerst inschakelen: de software worden geinstalleerd

Als het toestel in een network worden geplaatst, dient uijdens de software-installatie informatie op te gehen over de gebruiker, de server en het netwerkprotocol.

Wonneer u het toestel voor de eerste maal inschakelt, worden de bijgeleverde software geinstalleerd en geconfigureerd. Hiervoor dient u enigeijduit te trekken, want deze procedure mag Niet worden onderbroken.

Als de installmentie begonnen is, mag het toestel nicht worden uitgeschakeld zolang de installmentie Niet voltoid is!

Tijdens de installmentie mag het toestel enkel opnieuw worden opgestart als hierom worden gezvaagd!

Anders wordt de installmentie Niet correct uitgevoerd en moet de inhoud van de harde schijf volledig worden hersteld.

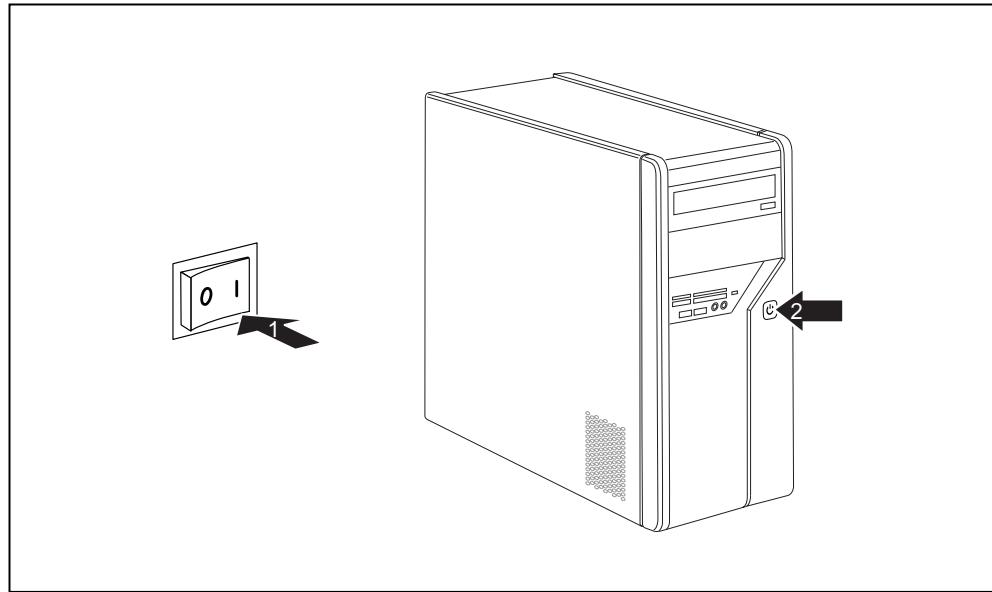

Beeldscherm en apparaat inschakelen

Schakel het beeldschem in (zie gebruiksaanwijzing van het beeldschem).

Zet de hoofdschakelaar aan dechterzijde van het apparaat op stand "I" (1).
Druk op de Aan/Uit-schakelaar aan de voorijde van het apparatusa.
De bedrijfsindicatie brandt, het apparaat start.

Installatie van de software

Volg tijdens de installmente de aanwijzingen op het beeldschemr.
Mochten er onduuidelijkheden zijn over de bevraagde invoergegevens, lees het dan na in de Help van uw besturingsystem.

Meer informatatie over het systemen over drivers, utilities en updates vindt u in de handleiding over herstel van geinstalleerde software en op het internet onder "http://www.fujitsu-siemens.com/support".

Bediening

Toestel inschakelen

Schakel eventueel het beeldschem in (zie gebruikshandleiding bij het beeldschem).
Druk op de aan-/uitschakelaar op de voorkant van het toestel.

Toestel uitschakelen

Sluit uw besturingsysteme op de voorgeschreveen manier af.
Als het besturingsystem het toestel Niet automatisch in een energiespaarmodusplaatst of uitschakelt, drukt u minimaal 4 seconden op de aan-/uitschakelaar.
Het toestel verbruikt dan zo weinig möglich energie.

De aan-/uitschakelaar sluit het toestel Niet van het netwerk af. Voor een volledige aft Scheiding van de netspanning moet u de stekker uit het stopcontact trekken.
Schakel eventueel het beeldschemt uit (zie gebruiksaanwijzing bij het beeldschemt).

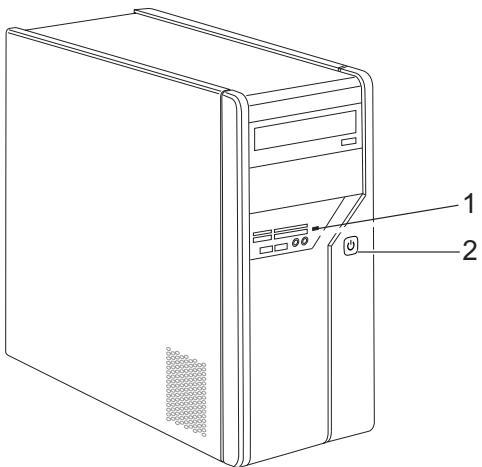

Indications op het apparatus

Deindicatiesbenvindenzichaan devoorzijdevan debehuiizing.

1 = Statusindicatie geheugenkaartlezer

2 = Bedrijfsindicatie

Statusindicatie geheugenkaartlezer

• De indicate brandt permanent: er is een geheugenkaart geplaatst.
• De individatie knippert: er worden toegang gezocht tot de geplaatste geheugenkaart.
• De individatie brandt nicht: er bevindt sich geen geheugenkaart in de geheugenkaartlezer.

Bedrijfsindicatie

In de energiebesparingsmodus mag het apparaat Niet van het lichtnet worden gehaald, waar dat dit anders tot gegevensverlies kan leiden.

• De indicate brandt wit: het apparaat is ingeschakeld.
• De indicatek knippert wit: het apparaat bevindt zich in de energiebesparingsmodus. Na het inschakenen met de Aan/Uit-schakelaar schakelt het apparaat in of keert het terug in de toestand waarin het zich voord de energiebesparingsmodus bevond.
• De indicatek knippert geel: er wordt toegang gezocht tot de harde schijf.
• De indicateatie brandt nicht: het apparaat is van het lichtnet gehaald of is bedrijfsklaar. Als het apparaat bedrijfsklaar is, kan het apparaat worden ingeschakeld met de Aan/Uit-schakelaar.

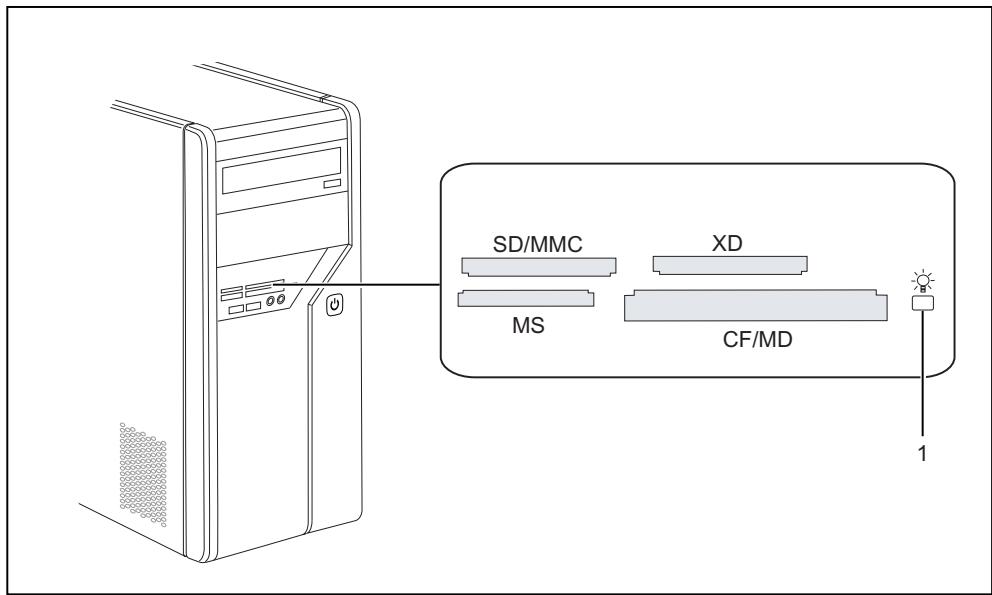

Geheugenkaartlezer

Uw apparaat is aan de voorzijde voorzien van een geheugenkaartlezer.

1 = Statusindicatie geheugenkaartlezer

Mogelijkke kaarttypen zonder adapter:

• CompactFlash Card (type I en II) (CF)
• CompactFlash Ultra DMA
  IBM Microdrive (MD)
• SecureDigital Card (SD)
• SecureDigital Card HC (SD HC)
  MultiMedia Card (MMC)
  Memory Stick (MS)
  Memory Stick Pro
• xD Picture Card (xD)
• xD Picture Card M type
• xD Picture Card H type

Mogelijkke kaarttypen met adapter:

Memory Stick Duo
Memory Stick Pro Duo
Memory Stick Micro
- Reduced-Size MultiMedia Card (RS-MMC)
MultiMedia Card micro (MMC micro)
MultiMedia Card mobile (MMC mobile)
- Mini-SecureDigital Card (Mini SD)
- Micro SecureDigital Card (Micro SD)

i

Neem bij het gebruik van geheugenkaarten de aanwijzingen van de fabrikant in acht.

Adapters voor uw geheugenkaartং en in de vakhandel verkrijgbaar.

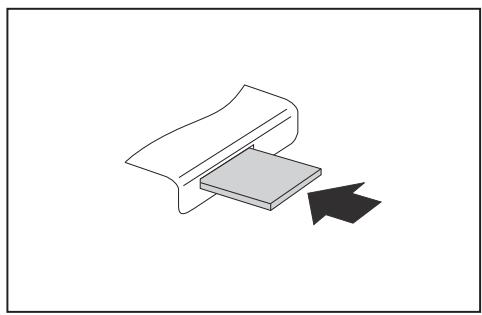

Geheugenkaart plaatsen

Schuif de geheugenkaart voorzichtig in het slot. Het gedeelte met opschrift要去 hier boven wijzen. Gebruik geen kracht, waar dat gevoelige contactvlakken anders beschadigd+kennen raken.
De statusindicatie van de geheugenkaartlezer brandt permanent.

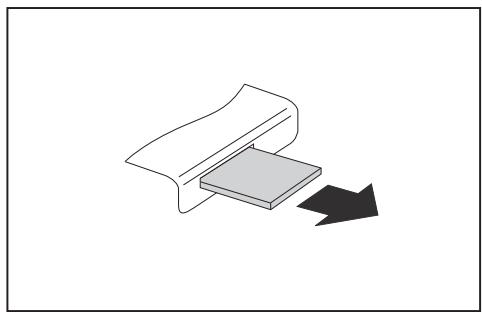

Geheugenkaart verwijdersen

Wacht beslist tot de statusindicatie Nieteer knippert,voordat u de kaart verwijdert.

Trek de geheugenkaart uit het slot.

Technische gegevens

Elektrische gegevens
Veiligheidsnormen waaraan is voldaan:	CE, productveiligheid: laagspanningsrichtlijn (LVD) 2006/95/EG, IEC60950-1, EN60950-1, EMC: 2004/108/EG, EN55022, klasse B, EN55024, EN61000-3-2/3, RTTE 1999/5/EG, milieuunormen: RoHS FSC-03230
Beschermingsklasse:	I
Nominaal spanningsbereik	220 V -240 V
Nominale freiertie	50 Hz - 60 Hz
Afmetingen
Breedte/diepte/hoogte:	373 mm x 175 mm x 398 mm
Gewicht
in basisomvang:	9,6 kg
Omgevingscondities
Temperatuur
Gebruik	15 °C .... 35 °C
Transport	-25 °C .... 60 °C
Condensatie isijdens het gebruik Niet toegestaan!

i

Het informatieblad voor dit apparaat biedt更是 technische gevevens. U vindt het informatieblad op het internet onder "www.fujitsu-siemens.com".
