INHALTSVERZEICHNIS

EINLEITUNG 2

De nummers:tussen haakjes verwijzenaar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, deeiligheid de werkig, het stoppen, het onderhoud, de verwangingsonderdelen en de verwijdering van de machine.

De bedieren en bevoegde monteurs die met deze machine werkken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bested voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedierenogenen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerdogen worden. Nilfisk is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er zou geen vloeistoffen of andere materielen bij komen zodate handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming�in verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het plaatje (34).

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

Handleiding van de elektronische acculader, indien aanwezig; worden beschouwd als integraal onderdeel van deze handleiding Daarnaast zijn de volgende handledingen leverbaar:

Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilfisk)
- Catalogus met verrangingsonderdelen (behoort tot de uitrusting van de machine)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zich,要去 u deze door bevoegd personeel of bij servicecentra van Nifisk latent uitvoeren.

Ermighten allein originele verrangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verrangingsonderdelen en accessoires wilt bestellen, neem dan contact op met Nilfisk en geef waarbij.altijd het model en het serienummer op.

MODIFICATIES EN VERBETERINGEN

Nilfisk streeft aan een constante perfectie van once producten en we behouden ons hetrecht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een erder aangeschaffe machine.

Eventuele aanpassingen en/of toevoegingen van accessoires要去en expliciet worden goedgekeurd en uitgevoerd door Nilfisk.

BEDRIJFSCAPACITEIT

Deze schrobmachines zich ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onderavigige omstandigheden en要去en door een bevoegde bediener worden gebruikt.

Deze schrobmachines zichniet geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achterwaarts, vór en acheer, rechts en links in deze handleiding zichn vanuit de bediener in zich rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij afevering van de machine zorgvuldig of de verpakking en de machine Niet zich beschadigdijdens het transport.

Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

• Controller of de uitrusting van de machine overeenkomt met de volgende lijst:

• Technische documentation:
  Bedienershandleiding van de schrobmachine

• Handleiding van de elektronische acculader (indien aanwezig)
• Catalogus met verwangingsonderdelen van de schrobmachine
  1 stekker voor de acculader (op machines zonder acculader)
  2 smeltzekeringen

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatuies aan te gehen. Lees deze informatatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvoorder of op locatie voordoen, worden voorzaakt door het nicht naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtigte bediener is de Beste garantie gegen ongevallen en is het meest efectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OP!

Dit symbolism geeft een möglichelijk risico op letsel voor Personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbolism geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties.

Lees de blokken tekst die met dit symbol়ন gemickeerd zorgvuldig door.

OPMERKING

Dit symbolism geeft een opmerking aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij Personen te voorkomen.

GEVAAR!

• Als er reinigings- of onderhoudswerkzaamheden moeten worden uitgevoerd, onderdelen moeten worden verrangen of functies moeten worden omgezet, dan要去 de stekker van de accu eerst worden losgekoppeld en要去 de contactsleutel worden verwijderd.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zich geinstruereeord over het gebruik ervan. De machine mag Niet worden gebruikt door kinderen of mensen met een handicap.
  Zorg dat er geen vonden, vlammen of brandende materielen bij de accu in de buurt kuren komen. Bij normala gebruik van de machine kuren er explosieve gassen vrij komen.
• Wonneer u in de buurt van elektrische onderdelen werk, verwijder dan al uw sieraden.
• Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door verilgheidssteunen.
• Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়: deze machine is Niet geschikt voor het verzamelen van schadelijke stof.
• Bij het opladen van de accu's kan het bijzonder explosieve waterstofgas vrijkomen. Houd de tanks geopend als de accu worden opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

LET OP!

• Voordat u de acculader gebruikt, moet u controlleren of de freiuentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
• Voordat u de acculader gebrukt, moet u controlleren of de freiuentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
• Gebruik de kabel van de acculader Niet om de machine te trekken of te vervoeren en gebruik de kabel Niet als handgreep. Zorg dat de kabel van de acculader Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de kabel van de acculader.
  Houd de kabel van de acculader uit de buurt van warme oppervlakken.
• Gebruik de machine Niet als de kabel van de acculader en de stekker beschadigd zijn. Als de machine Niet correct fonctioneert, beschadigd is, buiten heeft gestaan of in het water is geallen, moet u de machine maar een servicecentrum brengen.
• Laat de machine Niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden UITvoert de kabel van de acculader van het stroomnet.
• Tijdens het opladen van de accu's mag er nicht gerookit worden.
• Verwijder de contactsleutel (waar aanwezig) om ongeauthoriseerd gebruik van de machine te voorkomen.
• Wanner de machine onbeheard worden achtergelaten, moet de machine zodenig worden beveiligd dat hij nicht kan gaan bewegen.
  Zorg alsd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschemde, droge plaats: deze machine mag alleen worden gebruik onder droge omstandigheden; hij mag Niet onder vochtige omstandigheden worden gebruikt of opgeslagen.
  Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen.
• Laat de machine nicht als spellegood gebruiken. Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
• Gebruik de machine Niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk worden aanbevolen.
• Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
• Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine.
• Gebruik de machine nicht in bijzonder stoffige ruimten.
• Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.
  Stoot Niet gegen ksten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
• Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouser.
• De temperatuur要去 bij gebruik van de machine tussen de 0^ en +40^ liggen.
• De temperatuur要去 bij opslag van de machine tussen de 0^ en +40^ liggen.
• De vochtigheidsgraad moet:tussen 30% en 95% liggen.
• Volg bij gezebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen.
• Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.
• Gebruik de machine nicht als vervoermittel.
• Laat de borstels Niet werken als de machine stilstaat om schade aan de vloer te voorkomen.
• Gebruik bij brand een poederbrandblusser. Gebruik geen water.
• Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normalaal onderhoud.
  Zorg dat er geen voorwerpen door de openingsen komen. Wanner de openingsen zijn verstopt, mag de machine Niet worden gebruikt. Houd de openingsen van de machine vrij van stof, draden, haren of andere vreeimde stoffen die de luchtstroom konnen verminderen.
• Verwijder of verander geen plaatjes van de fabrikant op de machine.
  (Alleen voor BA 451D en BA 531D): Als de machineijdens onderhoud worden geduwd (geen accu's, accu's losgekoppeld, etc.), rijd dan nooit harder dan 4km / u
• Deze machine is nicht geschickt voor gebruik op staat of openbare wegen.
• Wees voorzichtig als de machine bij vriesttemperaturesen worden gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
• Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding worden gespecifieerd. Het gebruik van andere borstels of pads kan de verilgheid in gevaar brengen.
• Als u afwijkingen in de werking van de machine vermoedt, controlleren dan of deze nicht worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
  Vraag bij verranging van onderdelen om ORIGINELE verrangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
• Uit veiligheidsoverwegingen en voor een correcte werkung van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
• Was de machine nicht met directe waterstralen, een hogedrukspuit of met bijtende materialen.
• Laat de machine als hij worden afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze要去en volgens de voorschriften maar de waarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

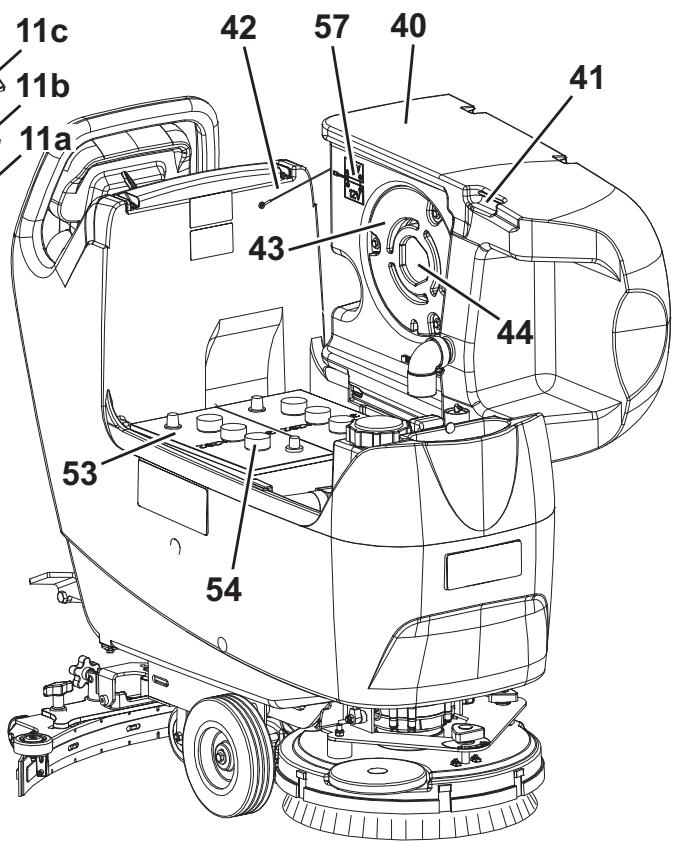

BESCHRIJVING VAN DE MACHINE

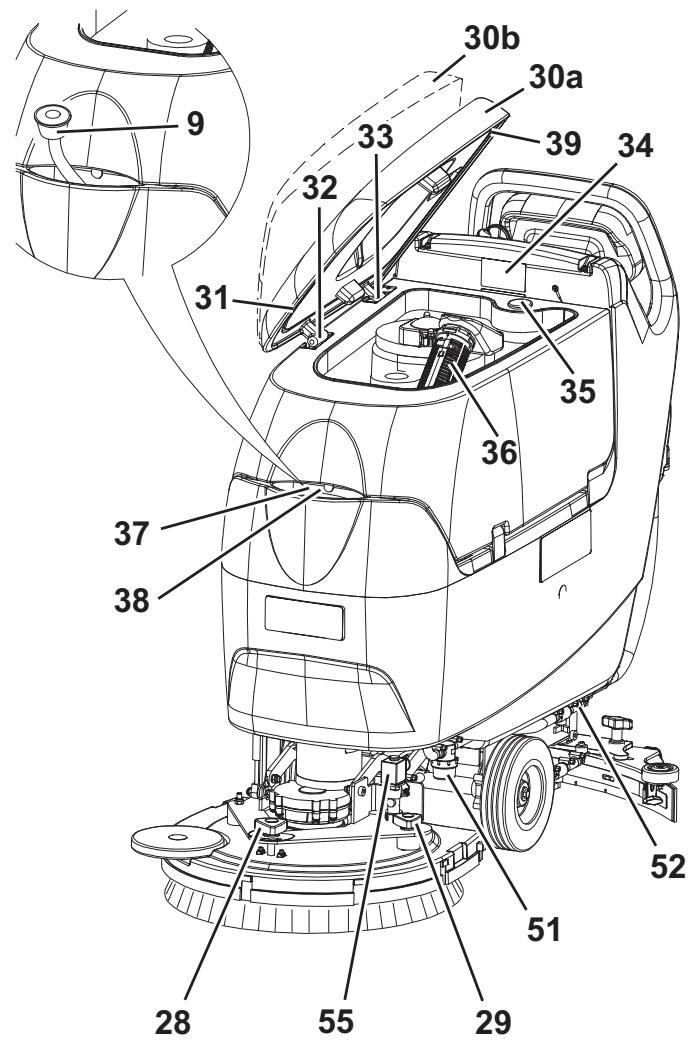

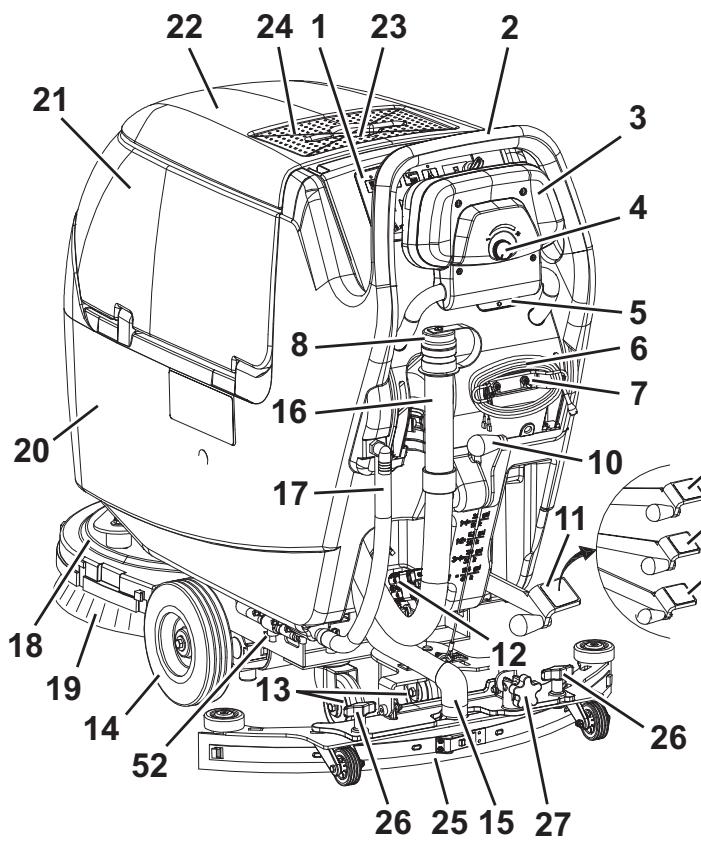

OPBOUW VAN DE MACHINE

1. Bedieningspaneel
2. Stuur
3. Rijbediening (*)
4. Snelheidsregelaar (^*)
5. Klepje voor het aflezen van de gegevens voor de acculader (optioneel)
6. Kabel acculader (optioneel)
7. Kabelsteun acculader (optioneel)
8. Dop voor uitlaatslang voor vuil water
9. Uittrekbare slang voor het bijvullen van het water (optioneel)
10. Hendel voor de stand omhoog/omlaag van de trekker
11. Pedaal voor het omhoog/omlaag brengen van het schrobdek
    11a. Pedaal in stand voor kop omhoog
    11b. Pedaal in stand voor kop omlaag
    11c. Activering extra druk (optioneel)
12. Aansluitstekker (rood) voor accu. Deze stekker fungeert ook als elektrische NOODknop om alle functies meteen te stoppen.
13. Sturende anschwerwieten
14. Voorwielen op vaste as
15. Aanzuigslang van de trekker
16. Uitlaatslang voor vuil water
17. Peil- en aftapslang voor reinigingsmiddel/schoon water
18. Schrobdek borstelhouser met borstel/padhouser
19. Borstel/padhouder
20. Tank voor reinigingsmiddel/schoon water
21. Vuilwatertank
22. Afdekking vuilwatertank
23. Opbergvak
24. Bevestiging documentenvakje (optioneel)
25. Trekker
26. Bevestigingswieltjes trekker
27. Wiel voor regeling van de uitlijning van de trekker
28. Wiel voor regeling vanrecht maar voren bewegen machine
29. Wiel voor regeling voorwaartse snelheid van machine (^**)

30a. Afdekking vuilwatertank (geopend om te reinigen)
30b. Afdekking vuilwatertank (volledig geopend)
30. Pakking van afdekking tank
31. Beweegbaarplaatje voorbevestigingafdekking
32. Vast plaatje voor bevestiging afdekking
33. Plaatje met serienummer / technische gegevens / conformiteitsmarkering
34. Dop voor reiniging van aanzuigslang trekker
35. Aanzuigrooster met automatische sluiting (drijvend)
36. Vulmond voor vullen reinigingsmiddel
37. Sponsfilter
38. Compensatieopening
39. Vuilwatertank (geopend)
40. Handgreep voor omhoog brengen tank
41. Blokeerkabel voor geopende tank
42. Afdekking motor voor aanzuigssysteme
43. Geluidsfilter motor voor aanzuigsysteme

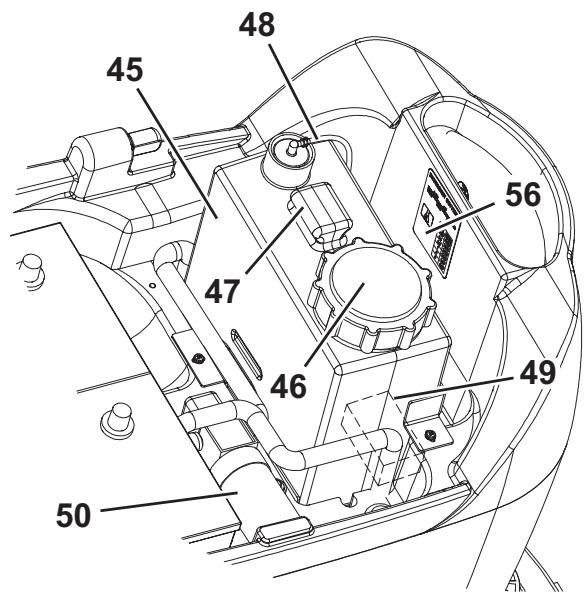

44. Reinigingsmiddeltank (^)
45. Vuldop voor reinigingsmiddeltank (^)
46. Handgreep reinigingsmiddeltank (^)
47. Toevoerslang voor reinigingsmiddel maar de borstel (^)
48. Pomp reinigingsmiddel (^)
49. Waterpomp (^)
50. Filter voor reinigingsmiddel/schoon water
51. Kraantje voor reinigingsmiddel/schoon water
52. Accu's
53. Accudoppen
54. Magnetecklep
55. Referentietabel voor dosering reinigingsmiddel (^**)
56. Aansluitschema voor accu's

() Alleen voor BA 451D en BA 531D
() Alleen voor machines met EcoFlex™-systeel (optioneel)
(^*) Alleen voor BA 451 en BA 531

S311327

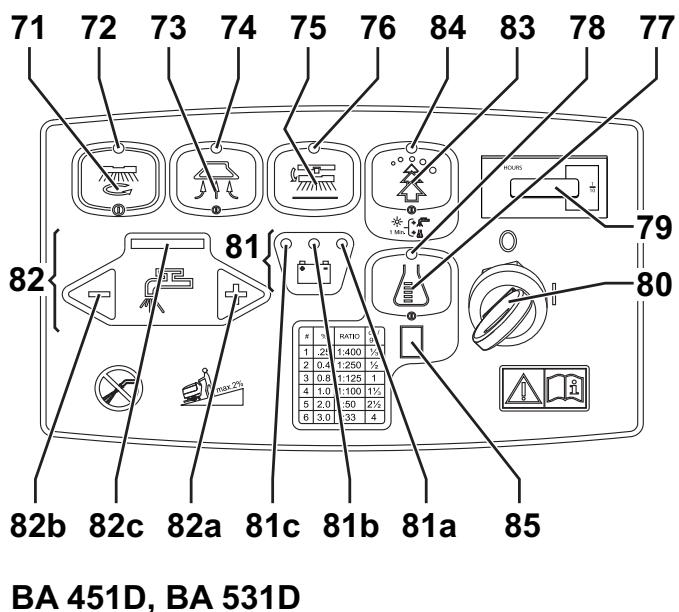

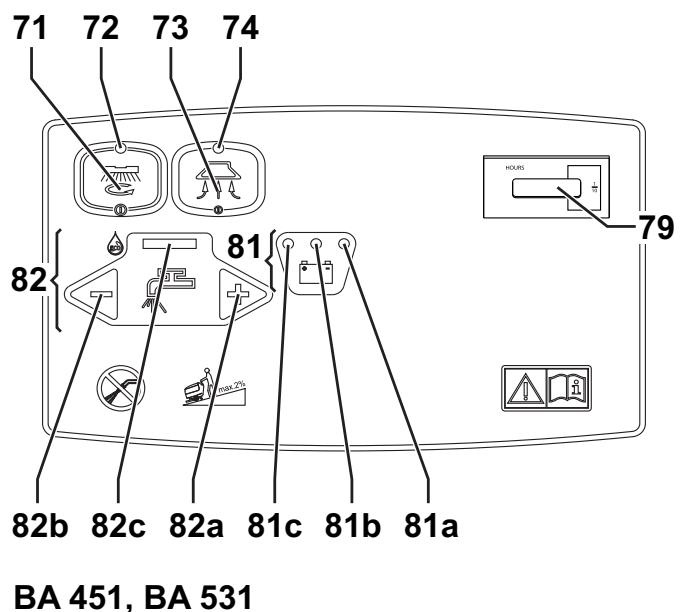

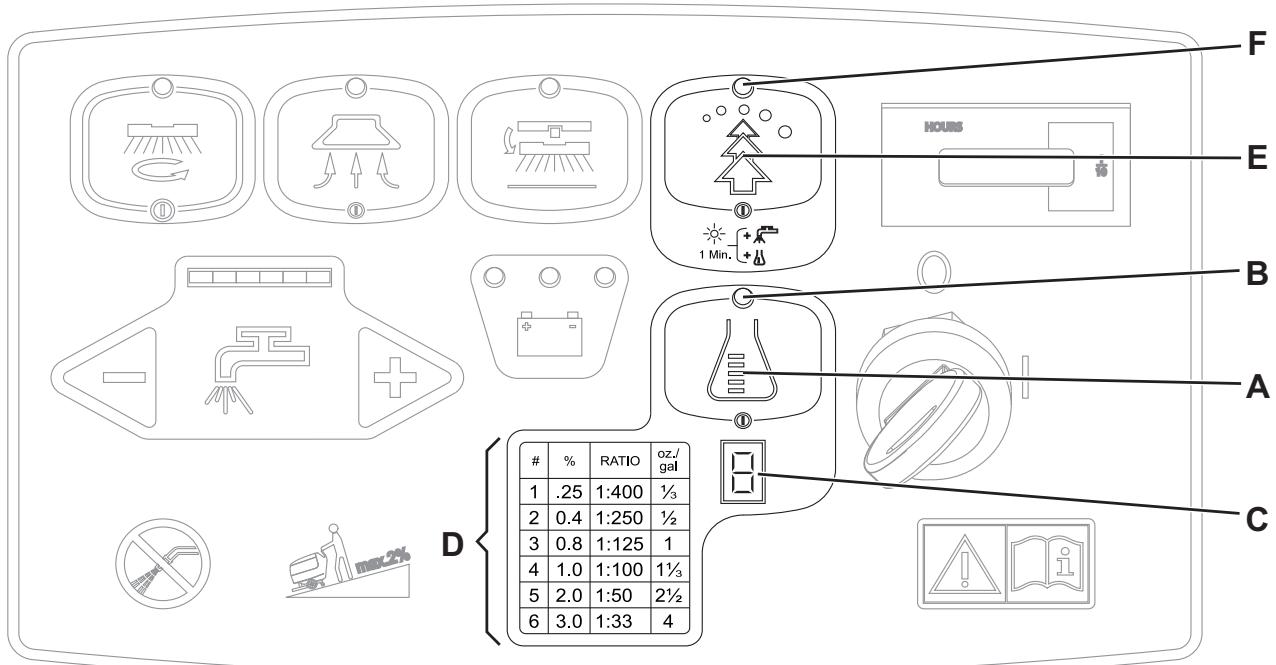

BEDIENINGSPANEEL

1. Schakelaar voor activering van borstel/padhouder en aanzuigssysteme
2. Lampje van schakelaar voor activering van borstel/ padhouser en aanzuigsysteme
3. Schakelaar aanzuigsysteme
4. Lampje van schakelaar voor aanzuigsysteme
5. Schakelaar voor loskoppeling borstel/padhouder
6. Lampje van schakelaar voor loskoppeling borstel/ padhouser
7. Schakelaar voor afstelling van toevoer reinigingsmiddel in het spoelwater (^**)
8. Lampje van schakelaar voor afstelling van toevoer reinigingsmiddel in het spoelwater
9. Urenteller (optioneel)
10. Contactsleutel (0 - 1)^(*)
11. Indicator voor de laadstatus van de accu's

81a. Lampje voor volle accu's (groen)
81b. Lampje voor bijna lege accu's (geel)
81c. Lampje voor lege accu's (rood)
82. Schakelaars voor afstelling van toevoer spoelwater
82a. Schakelaar voor toenemen toevoer
82b. Schakelaar voor afnemen toevoer
82c. Indicator voor toevoer spoelwater
83. Schakelaar EcoFlex™-system ()
84. Led-lampje schakelaar EcoFlex™-systeme (^)

1. Display niveau ingestelde concentratie reinigingsmiddel (^**)

() Alleen voor BA 451D en BA 531D
(^*) Alleen voor machines met EcoFlex™-system (optioneel)

S311328

S311329

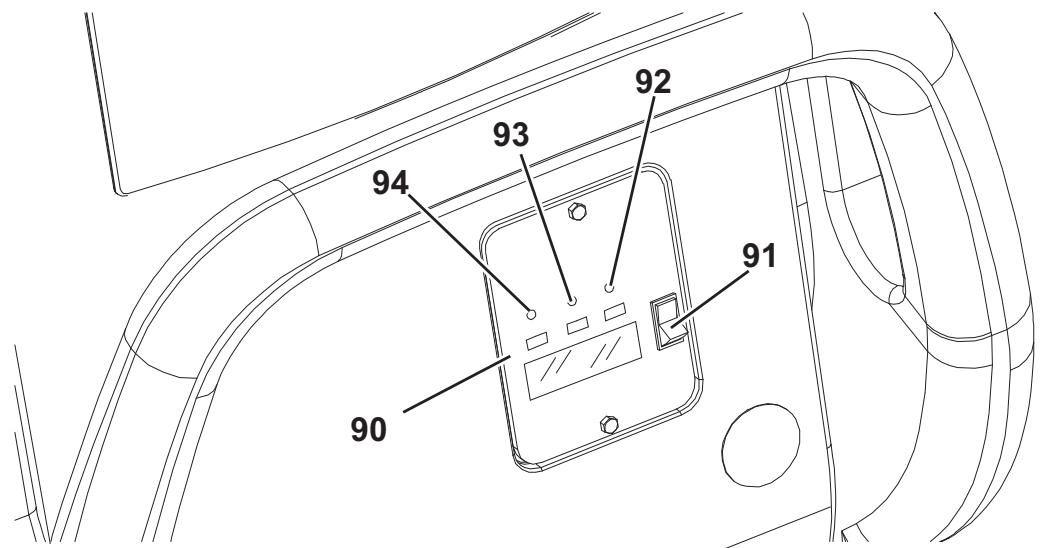

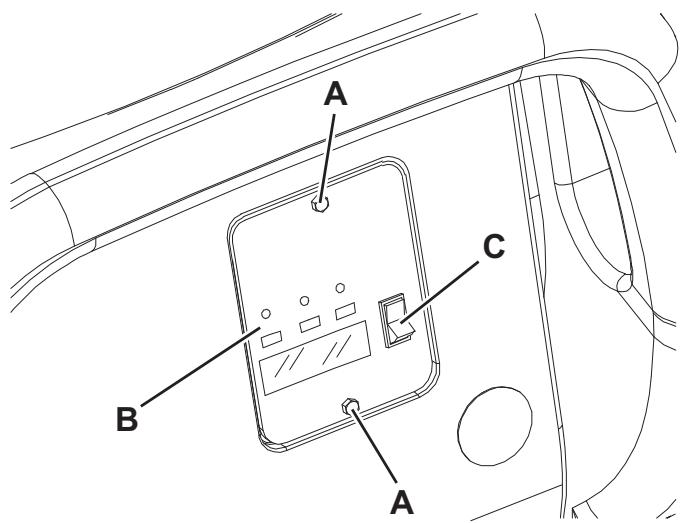

KLEPJE VOOR HET AFLEZEN VAN DE GEGEVENS VOOR DE ACCULADER (optioneel)

1. Elektronische acculader
2. Keuzeschakelaar accu's met lood (WET) of gel (GEL)
3. Groene lampje (acculader ingeschakeld en accu's opgeladen)
4. Gele lampje (acculader ingeschakeld en accu's half opgelac
5. Rode lampje (acculader ingeschakeld en accu's bezig met opladen)

S311330

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduiitvoering kan de machine worden uitergerust met de volgende accessoires, op basis van het gebruik van de machine:

1. GEL-accu's
2. Elektronische acculader
3. Borstels van andere materialen dan van de standardborstel
4. Pads van ander materiaal dan van de standardpads
5. Rubbers van de trekker van polyurethaan
6. EcoFlexTM
7. Voor- en darüberwielen van verschillend materiaal
8. Urenteller
9. Uittrekbare slang voor het bijvullen van het reinigingsmiddel/schoon water
10. Documentenvakje

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Model	BA 451 1 borstel/pad- houser, zonder aandrijsystem	BA 451D 1 borstel/padhou- der, met aandrijf- system	BA 531 1 borstel/pad- houser, zonder aandrijsystem	BA 531D 1 borstel/padhou- der, met aandrijf- system
Hoopte machine	1.058,5 mm
Capaciteit van tank met reinigingsmiddel/schoon water	40 liter
Inhoud vuilwaterreservoir	40 liter
Diameter voorwieten op vaste as	200 mm
Specifieke druk op de vloer van de voor- enchterwieten	1,2 N/mm2- 3 N/mm2
Diameter sturendechterwieten	100 mm
Vermogen van motor voor aanzuigsystem	330 W
Vermogen van motor voor aandrijsystem	—	200 W	—	200 W
Snelheid aandrijving (variabel)	—	van 0 tot 4,5 km/u	—	van 0 tot 4,5 km/u
Maximale hellingijdens het werken	2 %
Geluidsdruk op hetoor van de bestuurder (ISO 11201, ISO 4871) (LpA)	65,8 dB(A) ± 3 dB(A)
Geluidsvermogen geproduerd door de machine (ISO 3744, ISO 4871) (LwA)	84 dB(A)
Trillingsniveau op de arm van de bestuurder (ISO 5349-1)	< 2,5 m/s2
Standaardaccu's	Droog: (2 x 12 V) 24 V 110 Ah / 5 h
Afmeting accuirmte (brede x lenghte x hoogte)	350 x 350 x 300 mm
Druk van circuit van aanzuigsystem	1.055 mm H2O
Breedte reinigingsvlak	450 mm		530 mm
Breedte van de trekker	760 mm
Lengte machine (maximaal)	1.190 mm		1.228 mm
Breedte machine zonder trekker	512 mm		540,8 mm
Diameter borstel	450 mm		530 mm
Gewicht zonder accu's, met lege reservoirs	88 kg	106 kg	88 kg	106 kg
Maximaal gewicht met accu's en volle tank	220 kg	238 kg	220 kg	238 kg
Vermogen borstelmotor	480 W
Draaisnelheid van borstel	153 toeren/min.
Druk van borstel/padhouder met extra druk uitgeschakeld	19,0 kg		20,5 kg
Druk van borstel/padhouder met extra druk ingeschakeld	—	26,3 kg	—	27,8 kg

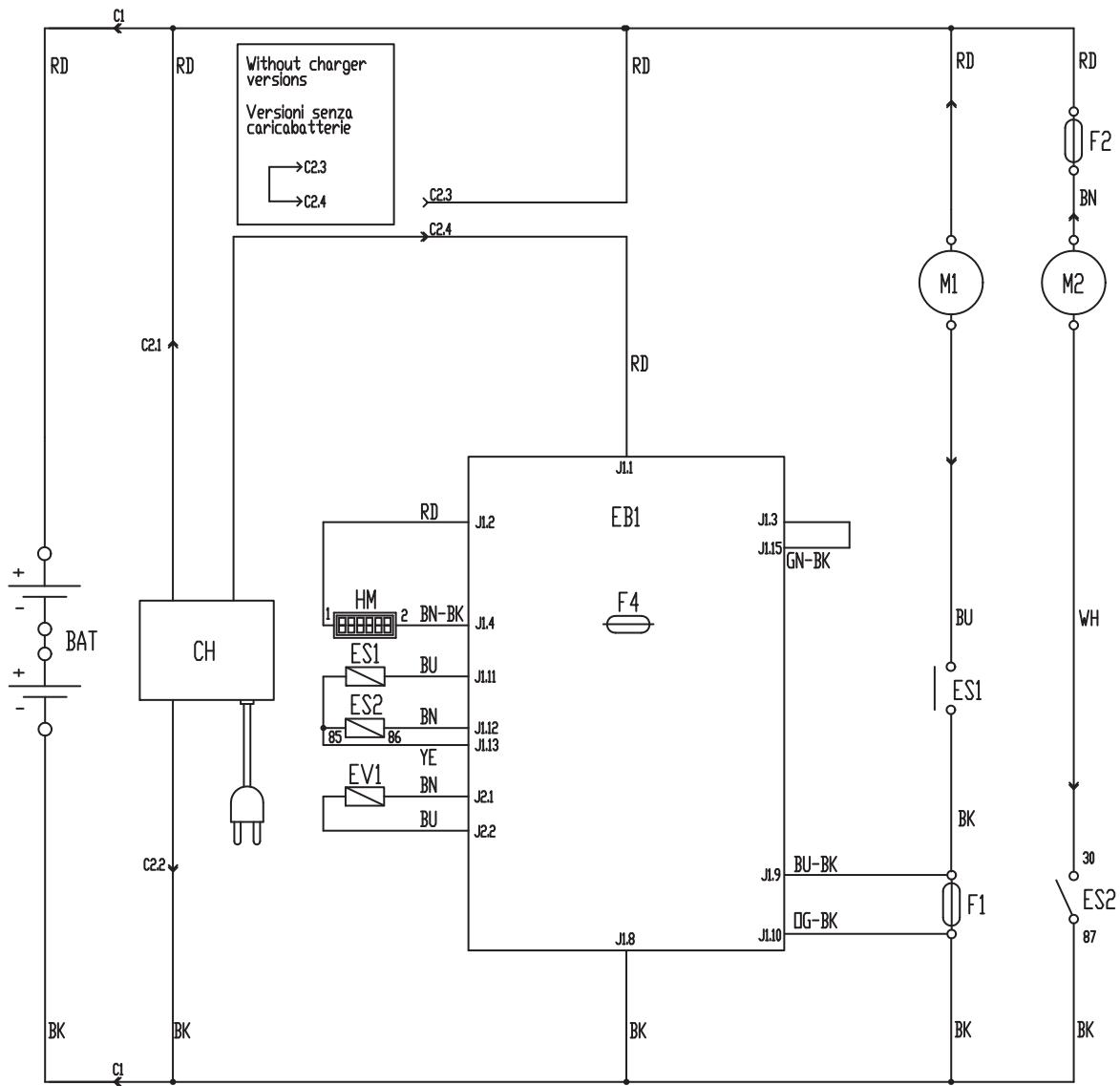

ELEKTRISCHE INSTALLATIE VOOR BA 451 EN BA 531
Legenda

BAT	Accu 24 V
C1	Accustekker
C2	Stekker acculader
CH	Acculader (optioneel)
CS	Stekker schrobdek
EB1	Elektronische installmentenfcties
ES1	Schakelaars motor borstel
ES2	Relais aanzuigsysteme
EV1	Magneetklep water
F1	Zekering schrobdek
F2	Zekering aanzuigsysteme
F4	Zekering signaleringscircuit
HM	Urenteller (optioneel)
M1	Motor borstel/padhouder
M2	Motor aanzuigsysteme

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

S311331

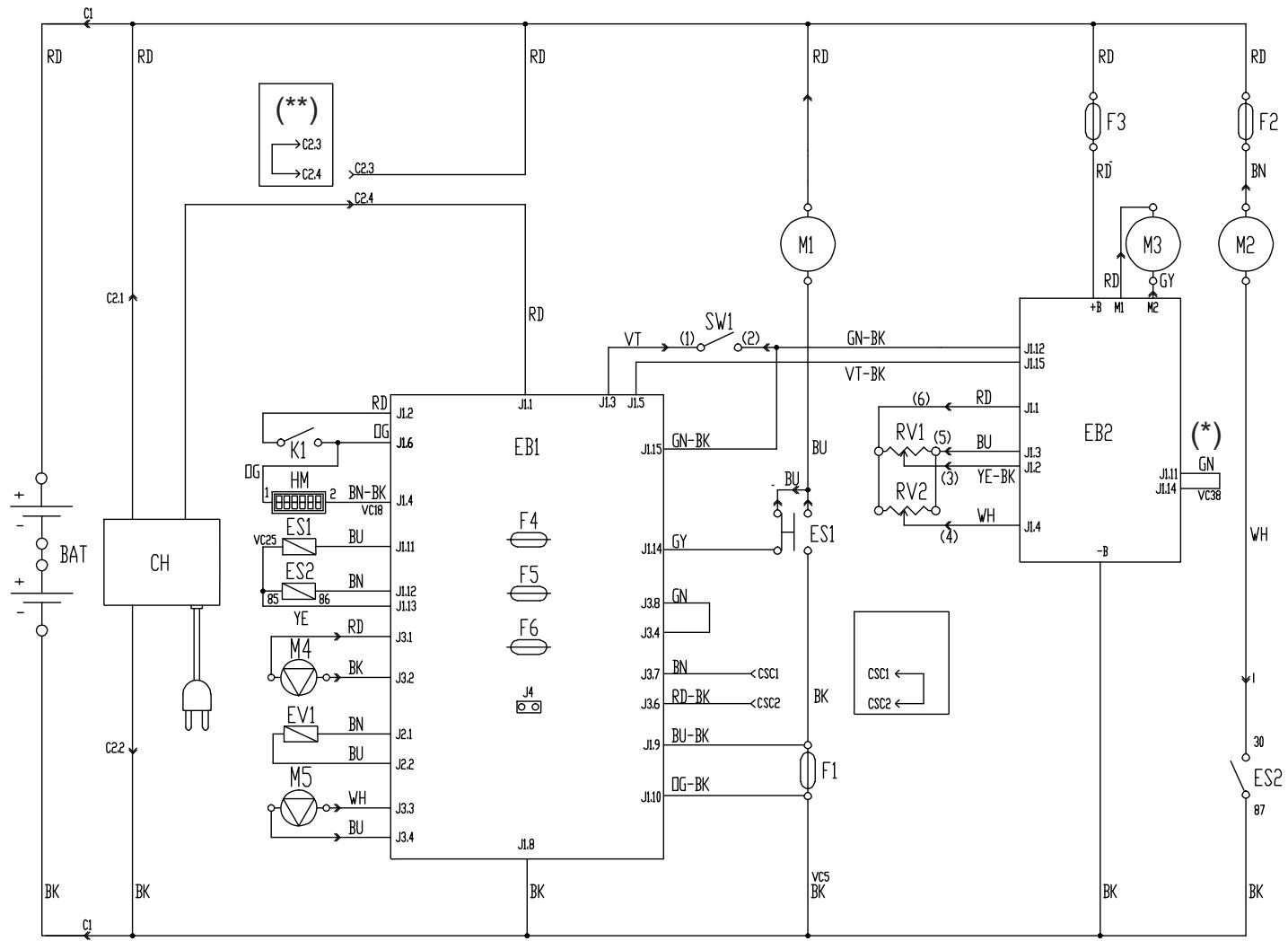

ELEKTRISCHE INSTALLATIE VOOR BA 451D EN BA 531D
Legenda

BAT	Accu 24 V
C1	Accustekker
C2	Stekker acculader
CH	Acculader (optioneel)
EB1	Elektronische installmentie functies
EB2	Elektronische installmentie aandrijfsystem
ES1	Schakelaars motor borstel
ES2	Relais aanzuigsystem
EV1	Magneetklep reinigingsmiddel (optioneel)
F1	Zekering schrobdek
F2	Zekering aanzuigsystem
F3	Zekering aandrijfsystem
F4	Zekering signaleringscircuit
F5	Zekering ontkoppeling borstel/padhouder
F6	Zekering pompen
HM	Urenteller (optioneel)
K1	Contactsleutel
M1	Motor borstel/padhouder
M2	Motor aanzuigsystem
M3	Motor aandrijfsystem
M4	Waterpomp (optioneel)
M5	Pomp reinigingsmiddel (optioneel)
RV1	Potentiometer anomalid
RV2	Potentiometer maximale anomalid
SW1	Microschakelaar voor toestemming borstel/aandrijfsystem

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

() Alleen voor machines met een wield diameter van 250 mm
(^*) Alleen voor machines zonder interne acculader

S3113332

GEBRUIK

LET OPI!

Op de machine zijn enkele plaatjes aangebracht met de volgende worden:

• GEVAAR
• LET OP
  WAARSCHUWING
• ADVIES

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op dezeplaatjes goed kennen.

Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine kutnen ernstig beschadigd raken als de accu's nicht op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoegd personeel worden gemonteerd. Stel de elektronische installment voor de functies en de geintegreerde acculader (optioneel) in aan de hand van het type accu (WET of GEL).

Controleer voordat u de accu's monteert of ze Niet beschadigd zich.

Ontkoppel de stekker van de accu's en de acculader.

Wees altijd bijzonder voorzichtig met de accu's.

Bevestig de beschermkapjes van de occupolen die bij de machine worden geleverd.

De machine heeft twee accu's van 12V nodig, die volgens het schema zijn aangesloten (57).

De machine kan op een van de volgende manieren worden geleverd:

Met accu's (WET of GEL) op de machine gemonteerd,:kaar voor gebruik

1. Controller of de accu's via de stekker (12) op de machine waar aangesloten.
2. (Alleen voor BA 451D en BA 531D): steek de contactsleutel (80) in het contact en draai deze in stand 'I'.

(Alleen voor BA 451 en BA 531): druk op de schakelaar (71) en/of (73) om de machine in te schakelen.

Als het groene lampje (81a) gaat branden, zich de accu's waar voor gebruik.

Als het gele (81b) of het rode lampje (81c) gaat branden, moeten de accu's worden opgeladen (zie de procedure in het

hoofdstuk Onderhoud).

De accu's (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
3. Verwijder de doppen (54) van de accu's (53).

LET OP!

Het loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

De accu's moeten worden gezuld in een goed geventileerde ruimte. Draag werklandschoenen.

1. Vul de cellen van de accu met LODzwavelzuur voor accu's (densiteit van 1,27 op 1,29 kg bij 25^ ) aan de hand van de instructies in de gebruikershandleiding van de accu. De juiste hoeveelheid LODzwavelzuur staat in de handleiding van de accu's.
2. Om beschadiging aan de te behandelen vloer te voorkomen kunt u het water en loodzwavelzuur dat na het opladen boven op de accu blijft liggen met een doek wegvegen.
3. Laat de accu's enkele minuten staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de gebruikershandleiding van de accu's.
4. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

Zonder accu's

1. Schaf de juiste accu's aan (Zie het onderdeel Technische eigenschappen).
   Raadpleeg voor keuze en montage een gekwalificeerde leverancier.
2. Stel de machine en de acculader (waar van toepassing) in op basis van de gemonteerde accu's (WET of GEL). Ga waar bij te werk zoals in het volgende.Deel.

DE ACCU'S MONTEREN EN HET TYPE ACCU INSTELLLEN (WET OF GEL)

Op basis van het gekozen type accu (WET of GEL) stelt u de elektronische installmentie van de machine en de acculader (indien van toepassing) in, door als volgt te werk te gaan:

Instelling van de machine (alleen voor BA 451 en BA 531)

1. Druk op de schakelaar (71) of (73) en kijk wat er in de eerste seconden nadat de machine is ingeschakeld gebeurt:

2. Als het groene lampje (81a) knippert, is de machine ingesteld op GEL.

3. Als het rode lampje (81c) knippert, is de machine ingesteld op WET.

4. Als de instelling moet worden gewijzigd, gaat u te werk zoals in de volgende punten worden beschreiben.

5. Druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.
6. Houd tegelijkkertijd de schakelaars (71) en (73) ingedrukt.
7. Laat de schakelaars (71) en (73) binnen 8 seconden na het starten van de machine los.
8. Druk de schakelaar (73) binnen 3 seconden nog een keer kort in en controllerer of de led gaat knipperen en de gewenste instelling aangeeft (zoals in punt 1).

Instelling van de machine (alleen voor BA 451D en BA 531D)

1. Draai de contactsleutel (80) waar 'I en kijk wat er in de eerste seconden na het in werkig treden van de machine gebeurt:

2. Als het groene lampje (81a) knippert, is de machine ingesteld op GEL.

3. Als het rode lampje (81c) knippert, is de machine ingesteld op WET.

4. Als de instelling要去en gewijzigd, gaat u te werk zoals in de volgende punten worden beschreiben.

5. Schakel de machine uit door de contactsleutel (80) op 'o' te zetten.
6. Druk de schakelaars (71) en (73) tegelijkertijd in en houd ze ingedrukt. Draai de contactsleutel (80) daarna maar 'I'.
7. Laat de schakelaars (71) en (73) binnen 8 seconden na het starten van de machine los.
8. Druk de schakelaar (73) binnen 3 seconden nog een keer kort in en controllerer of de led gaat knipperen en de gewenste instelling aangeeft (zoals in punt 1).

Instelling van de acculader (voor machines zonder interne acculader)

1. Verwijder de schroeven (A, Afb. 1) van het klepje voor het aflezen van de acculader.
2. Verwijder het klepje (B).
3. Zet de keuzeschakelaar (C) op WET voor accu's met lood of op GEL voor accu's met gel.
4. Monteer het klepje (B) en draai de schroeven (A) vast.

De accu's monteren

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16).
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
3. Monteer de accu's.

Accu's opladen

1. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

Afbeelding 1

S311333

VOOR HET STARTEN VAN DE MACHINE

Montage/verwijdering van de borstel/padhouder

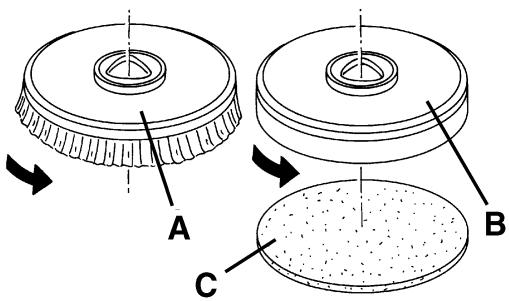

1. Op de machine kan zowel de borstel (A, Afb. 2) als de padhouser (B) met pad (C) worden gemonteerd, afhankelijk van de uit te voeren werkzaamheden.
2. (Alleen voor BA 451D en BA 531D): steek de contactsleutel (80) in het contact en draai deze in stand '0'. (Alleen voor BA 451 en BA 531): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.
3. Zet, indien aanwezig, de snelheidsregelaar (4) op de laagste stand door deze gegen de klok in te draaien.
4. Plaats de borstel (A) of de padhouder (B) onder het schrobdek (18).
5. Breng het schrobdek op de borstel/padhouser omlaag door het pedaal (11) in te drukken.
6. (Alleen voor BA 451D en BA 531D): steek de contactsleutel (80) in het contact en draai.Deze in stand 'l'.
7. Druk op de schakelaar voor activering van de borstel/padhouser en het aanzuigsystem (71).
8. Druk de rijbediening (3) Lichtjes voorwaarts voor aankoppeling van de borstel/padhouser en het daarna los. Herhaal eventueel de handeling totdat de borstel/padhouser aankoppelen.

Afbeelding 2

S311334

LET OP!

(Alleen voor BA 451D en BA 531D): druk het paneel (3) Niet helemaal in omdat de machine dan in beweging kan komen.

Wanner u de borstel/padhouser wilt loskoppelen, hoeft u het paneel slechts licht in te drukken waardoor alleen de motor van de borstel/padhouser worden geactiveerd.

1. Wonneer u de borstel/padhouser wilt verwijderen,要去 het schrobdek omhoog worden gebracht door het pedaal (11) in te drukken. Druk daarna op de schakelaar (75) (waar aanwezig) en wacht totdat de borstel/padhouser tot op de vloer zich gedaald.

(Alleen voor BA 451D en BA 531D): steek de contactsleutel (80) in het contact en draai deze in stand '0'.

(Alleen voor BA 451 en BA 531): druk op de schakelaar (71).

Wanner de machine Niet is voorzien van een system voor automatische ontkoppeling (schakelaar 75), verwijder dan handmatig de borstel/padhouser van de naaf en draai deze een slag gegen de draairichting in.

Beschikbare typen borstels en handleiding voor toepassing ervan (alleen suggesties)

Modellen	MIDLITE GRIT 180	MIDGRIT 240	PROLENE	PROLITE	UNION MIX
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels
Polijsten:
Rubberen tegels
Marmer
Vinyltegels

Montage van de trekker

1. Monteer de trekker (25) en zet hem vast met de wieltjes (26). Sluit daarna de aanzuigslang (15) aan op de trekker.
2. Stel met behulp van het wielje (27) de trekker af zodat dechterste rubber de grond over de hele lengte raakt en de voorste rubber iota's van de vloer staat.

Het reservoir van de schoonmaakoplossing of het spoelwater vullen

OPMERKING

Wanner de machine is voorzien van het EcoFlex™-system (optioneel) [schakelaars (83 en 77) actief], dan moet er schoon water in de tank worden gegoten; giet anders een reinigingsoplossing in de tank.

3. (Voor machines zonder EcoFlex™-systemeem)

Gebruik de vulmond (37) om de tank (20) te vullen met een reinigingsmiddel dat geschikt is voor de uit te voeren werkzaamheden.

Vul de tank nicht volledig met reinigingsmiddel. Zorg dat het niveau enkele centimeters onder de rand staat.

Houd u aan de verdunningsinstructies die op het label van het chemische product van het reinigingsmiddel staan.

De temperatuur van het reinigingsmiddel mag Niet hoger+zijn dan 40^

WAARSCHUWING!

Gebruik allen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandhaar zich; ze要去en geschikt zich voor de machine.

(Voor machines met EcoFlex™-systeme)

Vul de tank (20) met schoon water met behulp van de vulmond (37).

Vul de tank Niet volledig met schoon water. Laat het peil tot enkele centimeters onder de rand staan.

De temperatuur van het water mag Niet hoger zichn dan 40^

Het reservoir voor reinigingsmiddel vullen

(Voor machines met EcoFlex™-systemeem)

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16).
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
3. Open de dop (46).
4. Vul de tank (45) met een reinigingsmiddel dat geschikt is voor de werkzaamheden (geconcentreerd reinigingsmiddel). Vul het reservoir Niet volledig met reinigingsmiddel. Laat het peil tot enkele centimeters onder de rand staan.

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandhaar zich; ze要去en geschikt zich voor de machine.

OPMERKING

Als de slang van het reinigingsmiddel (48) leeg is (bij een neuew systeme, bij een leeg systeme dat wordt gereinigd, etc.), kan het handig voor het vullen van de slang een of meerdere keren een reinigingscylus uit te voeren van het EcoFlex™-systeme (zie de procedure in het hoofdstuk Onderhoud).

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werk beschreven in het vorige deel.
2. (Alleen voor BA 451D en BA 531D): steek de contactsleutel (80) in het contact en draai deze in stand 'I'.

(Alleen voor BA 451 en BA 531): druk op de schakelaar (71) en/of (73) om de machine in te schakelen.

Controer of het groene lampje (81a) brandt (accu opgeladen).

Wanner het gele lampje (81b) of het rode lampje (81c) gaat branden, zet de contactsleutel dan op '0' en laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

1. Zet deze op de werkplek:

2. De machine duwen met de handen op het stuur (2) (alleen voor BA 451 en BA 531).

3. Start de machine met beiden handen op het stuur (2) en druk het paneel (3) maar voren voor voorwaarts enaar achteren voorchterwaarts (alleen voor BA 451D en BA 531D).

De maximale bewegingssnelheid is instelbaar met de regelaar (4).

1. Breng de trekker (25) omlaag met de hendel (10).
2. Breng het schrobdek met de borstelhouser padhouder omaag door het pedaal (11) in te drukken.
3. Druk op de schakelaar voor activering van de borstel/padhouser en het aanzuigsystem (71).
4. Activeer de stelschakelaars voor de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden.
5. Start de reinigingswerkzaamheden en verplaats de machine zoals in punt 3. Stel de maximale snelheid eventueel in met de regelaar (4).

De machine stoppen

1. Stop de machine met het stuur (2) (alleen voor BA 451 en BA 531).
   Stop de machine door het paneel (3) los te lately (alleen voor BA 451D en BA 531D).
2. Stop de borstel/padhouser en het aanzuigsysteme door de schakelaars (71) en (73) in te drukken.
3. Breng het schrobdek met de borstelhouser padhouder omhoog door het pedaal (11) in te drukken.
4. Breng de trekker (25) omhoog met de hendel (10).
5. Controller of de machine Niet uit zichself kan bewegen.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine Zoals werden beschreiben in het vorige deel.
2. Activeer eventueel de schakelaars voor regeling van de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden.
3. Stop eventueel de machine en stel tenslotte het wielje voor afstelling van de uitlijning van de trekker (27) af.
4. Stop eventueel de machine en draai het stelwieltje (28) links of rechts om hetrecht maar voren bewegen van de machine af te stellen.

5. (Alleen voor BA 451 en BA 531): Zet eventuele de machine stil en draai het stelwieljtje voor de rijnsnelheid van de machine (29) door als volgt te werk te gaan:

6. maar links om de rijnselheid te verhogen;

7. maar rechts om de rijnselheid te verlagen.

OPMERKING

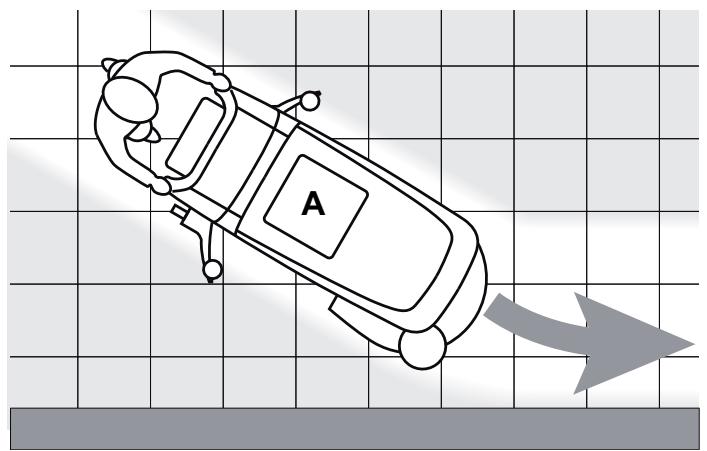

Nilfisk raadt u aan de rechterzijde van de machine eerst richting de muur te lately gaan om de vloer gegen de muur te reinigen/drogen, Zoals in afbeelding 3.

Afbeelding 3

P100106A

WAARSCHUWING!

Laat de borstel/padhouser nicht ingeschakeld verwijl de machine stilstaat, met name wanner u met de extra druk ingeschakeld werkt, om te voorkomen dat het oppervlak beschadigd raakt.

Afstelling van de concentratie van het reinigingsmiddel in de reinigingsoplossing

(Voor machines met EcoFlex™-systeme)

Het systeem voor het Mengen van het reinigingsmiddel in het spoelwater moet worden geactiveerd door op de schakelaar voor afstelling van het percentage reinigingsmiddel (A, Afb. 4) te drukken: als het led-lampje (B) brandt, worden het reinigingsmiddel aan het spoelwater toegevoegd.

Op het display (C) worden het niveau (van 1 tot en met 6) van de concentratie van het reinigingsmiddel in de reinigingsoplossing weergegeven: raadpleeg de tabel (D) voor de bijbehorende percentagewarden.

Wanner u de huidige instellenen van het percentage reinigingsmiddel wilt aanpassen, ga dan als volgt te werk:

1. Schakel de schakelaar voor afstelling van het percentage van het reinigingsmiddel (A)uit [de led (B) moet UIT gaan].
2. Houd de schakelaar voor afstelling van het percentage reinigingsmiddel (A) ingedrukt totdat het led-lampje (B) knippert.
3. Laat de schakelaar (A) los. Houd deze opniew kort ingedrukt om maar het volgende niveau op het display (C) te gaan; herhaal de handeling totdat u de gewenste instelling bereikt.
4. Wacht totdat het led-lampje (B) stopt met knipperen: het neue niveau is ingesteld.

OPMERKING

Deinstelling van het percentage reinigingsmiddel worden in het geheugen opgeslagen, ook nadat de machine wordtuitgeschakeld.

Schakelaar EcoFlex™

Druk op de schakelaar EcoFlex™ (E, Afb. 4) telkens wonneer u tijdelijk extra vermogen nodig hebt.

Wanneer u op de schakelaar (E) drukt [led (F) knippert], dan nemen de toevoer van de reinigingsoplossing (voormachines met EcoFlex™-systemeem) en de concentratie van het reinigingsmiddel in de oplossing toe (wonneer de functie voor het mengen van het reinigingsmiddel isuitgeschakeld, worden de functie automatisch ingeschakeld).

Wanner u weer op de schakelaar (E) drukt, worden de oorspronkelijke instellenen weehersteld [led (F) brandt].

OPMERKING

Wanneer de schakelaar (E) Niet nog een keer worden ingedrukt, worden de oorspronkelijke instellenen automatisch na 60 seconden hersteld.

Afbeelding 4

S311335

Werken met de functie voor extra druk van de borstel/padhouder

1. Wanner het vuil op de vloer moeijik is te verwijderen,kest u met extra druk op de vloer van de borstel/padhouder werken door het pedaal (11) in de stand (11c) te zetten.

WAARSCHUWING!

Als de motor van de borstel/padhouser overbelast worden waar de voorwerpen de beweging van de borstels/pads belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingsystem dat de motor na ongeveer een minuut continue overbelasting stopt.

Een overbelaste toestand worden aangegeven door drie knipperende lampjes (81a, 81b, 81c).

Als de overbelasting zichijdens de werkzaamheden voordoet verwijl de functie voor extra druk is ingeschakeld (11c), zet u het pedaal in de stand (11b). Als de overbelasting blijft aanhonden, stopt de borstel/padhouder.

Als u het werk wilt hervatten nadat de borstel/pad is stopgezet vanwege overbelasting, moet u de machine uitschakelen en de contactsleutel (80) in stand '0' zetten. Start de machine door de contactsleutel (80) op 'I' te zetten.

Ontlading van de accu's tijdens de werkzaamheden

1. Zolang het groene lampje (81a) brandt, latent de accu's de machine normal werken.

Wanner het groene lampje (81a) uit gaat en het gele lampje (81b) gaat branden, moeten de accu's worden opgeladen. De machine kan nu nog enkele minuten werken (afhankelijk van de eigenschappen van de gezebruikte accu en de uit te voeren werkzaamheden).

Wanner het rode lampje (81c) gaat branden, werkdt de machine Nieteer. Na enkele seconden wordt de borstel/padhouder automatisch gestopt; alleen het aanzuigsystemen en (alleen voor BA 451D en BA 531D) het aandrijsysteme blijven werken, zodat eventuele natte delen van de vloer kuren worden gedroogd en de machine aan een plaats kan worden gebracht waar de accu's kuren worden opgeladen.

WAARSCHUWING!

Als de accu's bijna leeg zich, mag u Niet door blijven werken om schade aan de accu's en een kortere levensduur te voorkomen.

DE TANKS LEGEN

Een automatisch sluitsystem met vlotter (36) zorgt dat het aanzuigsystemein neer werkt als de vuilwatertank (21) vol is. Wanner het aanzuigsystem wordt gestoet, merkt u dit doordat het geluidsniveau van de motor voor het aanzuigsystem toeneemt of doordat de vloer nicht更是 wordt gedroogd.

WAARSCHUWING!

Wanner het aanzuigsysteme per ongeluk worden uitgeschakeld (bijvoorbeeld wonneer de vlotter erder ingrijpt als de machine met een plotselinge beweging worden stoppezet), kunt u het systeem weeer activeren door het met de schakelaar (73)uit te schakelen, de afdekking (22) te openen en te controeren of de vlotter in het rooster (36) tot het niveau van het water is gedaald; sluit daarna de afdekking (22) en start het aanzuigsysteme weer met de schakelaar (73).

Als de vuilwatertank (21) vol is, kurz u de tank als volgt legen.

Tank met vuil water legen

1. Stop de machine.
2. Breng het schrobdek met de borstelhouser padhouder omhoog door het pedaal (11) in te drukken.
3. Breng de trekker (25) omhoog met de hendel (10).
4. Breng de machine waar de aangewezen 'verzamelzone'.
5. Leeg de vuilwatertank met behulp van de flexibele slang (16). Vul na de werkzaamheden het reservoir met schoon water. Gebruik waar aanwezig de uittrekbare slang (9).

Tank met reinigingsmiddel/schoon water legen

1. Voer de voorgaande punten 1 tot en met 4 UIT.
2. Leeg de tank met reinigingsmiddel met de flexibele slang (17). Vul na de werkzaamheden het reservoir met schoon water.

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen UITvoeren voordat u machine achterlaat:

1. Verwijder de borstel/padhouder zoals in het betreffende.Deel wordt uitgelegd.
2. Leeg de tanks (20 en 21) aan de hand van de specifieke delen in de handleiding.
3. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine要去en worden uitgevoerd (zie het hoofdstuk Onderhoud).
4. Zet de machine op een droge, schone plaats en houd de borstel/padhouser en de trekker gedemonteerd of omhoog.

LANGE PERIODE VAN STILLSTAND

Als de machine langer dan 30-Dayniet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel 'Na gezebruik van de machine' uit.
2. Ontkoppel de stekker (12) van de accu's.

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controeren. Controller of de zichtbare onderdelen intact+zijn en geen lekkage vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werkung ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijkpepersoon voor onderhoud.

LET OP!

De handelingen要去en worden uitgevoerd op een uitgeschakelde machine met ontkoppelde accu's. Lees darüber eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert.

Alle regelmatie of buitengewone onderhoudswerkzaamheden要去en worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks	Maandelijks	Jaarlikjks
Accu's opladen
Reiniging van de trekker
Reiniging van de borstel/pad
Reiniging van de tanks, van het aanzuigrooster met vlotter en controle van de pakking van de afdekking
Het EcoFlex™-system (optioneel) reinigen en spoelen
Controle en verranging van de rubbers van de trekker
Reinigung van het filter voor het reinigingsmiddel/schoon water
Reinigung van het filter voor de motor van het aanzuigsysteme
Controle van het peil van de vloeistof in de WET-accu's
Controle van de bevestiging van schroeven en moeren			(1)
Controle of verranging van koolborstels voor de motor van de borstel/padhouser				(2)
Controle of verranging van de koolborstels van de motor van het aanzuigsysteme				(2)
Controle of verranging van de koolborstels van de motor voor het aandrijfsystem (alleen voor BA 451D en BA 531D)				(2)

(1) En na de eerste 8 bedrijfsuren.
(2) Onderhouduitevoeren dooreenbevoegdservicecentrumvanNilfisk.

ACCU'S OPLADEN

OPMERKING

Laad de accu's op als het gele lampje (81b) of het rode lampje (81c) gaat branden of na voltooiing van de werkzaamheden.

WAARSCHUWING!

Houd de accu's altijd opgeladen, odomat de levensduur van de accu's dan langer is.

WAARSCHUWING!

Als de accu's leeg+zijn, zorg dan dat ze dat Niet te lang blijven, waar dat de levensduur van de accu anders minder wordt. Controleer minstens een keer per week of de accu's+zijn opgeladen.

WAARSCHUWING!

Wanner u de accu's met een externe acculader gaat opladen, gebruik dan een acculader die geschikt is voor het type accu dat is gemonteerd.

LET OP!

Tijdens het opladen van de WET-accu's komt het zeer explosieve waterstofgas vrij. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu's mag er nicht gerookit worden.

Houd de tank geopend als de accu's worden opgeladen.

LET OP!

Letijdens het opladen van de accu's goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is een bijtende stof. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

Voorbereidende handelingen

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Zet de machine op eenplaats waar de accu's kunnen worden opgeladen.
3. (Alleen voor BA 451D en BA 531D): zet de contactsleutel (80) in de stand '0'.

(Alleen voor BA 451 en BA 531): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.

1. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.

2. Alleen voor WET-accu's:

3. Controller het niveau van de elektrolyt van de accu's (53); vul het niveau eventueel bij via de doppen (54).

4. Laat alle doppen (54) open als u de accu's daarna oplaadt.

5. Reinig indien nodig de bovenkant van de accu's.

6. Laad de accu's op een van de volgende manieren op, afhankelijk van de aanwezigheid van een elektronische acculader (90) op de machine.

Accu's met externe acculader opladen

1. Controller of de exter acculader geschikt is aan de hand van de betreffende handleiding. De nominale spanning van de acculader要去 gelijk zich aan 24 V.
2. Ontkoppel de stekker (12) van de accu's en sluit die op de externe acculader aan.
3. Sluit de acculader aan op het stroomnet.
4. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (12) los.
5. (Alleen voor WET-accu's) Controller of het niveau van de elektrolyt in de accu's correct is en sluit alle doppen (54).
6. Sluit de stekker (12) van de accu's weeer aan op de aansluiting op de machine.
7. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.

Accu's met geintegreerde acculader (optioneel) opladen op de machine

1. Sluit de kabel (6) van de acculader opnieuw aan op het stroomnet [de spanning en de frequentie van het stroomnet要去en overeenkomen met de waarden van de acculader, zie het plaatje (34) op de machine].

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld.

Het rode lampje (94) brandt op het bedieningspaneel van de acculader om aan te geven dat de acculader de accu's oplaadt.

1. Als het groene lampje (92) brandt, is het opladen van de accu's voltooid.
2. Wanner de accu's volledig zich opgeladen, koppelt u de kabel (6) van de accelader los van het stroomnet en bevestigt u deze in de betreffende bevestiging (7).
3. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.

OPMERKING

Zie voor meer informatie over de werkking van de acculader (90) de betreffende handleiding.

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE

(Alleen wanner de machine is voorzien van een urenteller)

1. (Alleen voor BA 451D en BA 531D): zet de contactsleutel (80) in de stand 'I'.
2. Druk op de schakelaar (73) en lees op de urenteller (79) het totaal aantal bedrijfsuren (reinigen/drogen) af dat door de machine is uitgevoerd.
3. Druk nog een keer op de schakelaar (73).
4. Zet de contactsleutel (80) in de stand '0'.

REINIGING VAN DE TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat+zijn.

WAARSCHUWING!

Wij raden u aan werkhandsoenen te dragen als u de trekker reinigt sondern er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. (Alleen voor BA 451D en BA 531D): zet de contactsleutel (80) in de stand '0'.

(Alleen voor BA 451 en BA 531): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.

1. Breng de trekker (25) omlaag met de hendel (10).
2. Draai de wieltjes (26) los en verwijder de trekker (25).
3. Ontkoppel de aanzuigslang (15) van de trekker.
4. Spoel en reinig de trekker (Afb. 5). Haal met name de vuiltjes en troep uit de geleidingsruimten (A, Afb. 5) en uit de aanzuigopening (B). Controller of de voorste rubber (C) en dechterste rubber (D) heel+zijn en geen sden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen (zie de procedure in het volgende hoofdstuk).
5. Monteer de trekker wee in de omgekeerde volgorde van demontage.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reiniging van de trekker (Afb. 5), zie hiervoor het vorige deel.

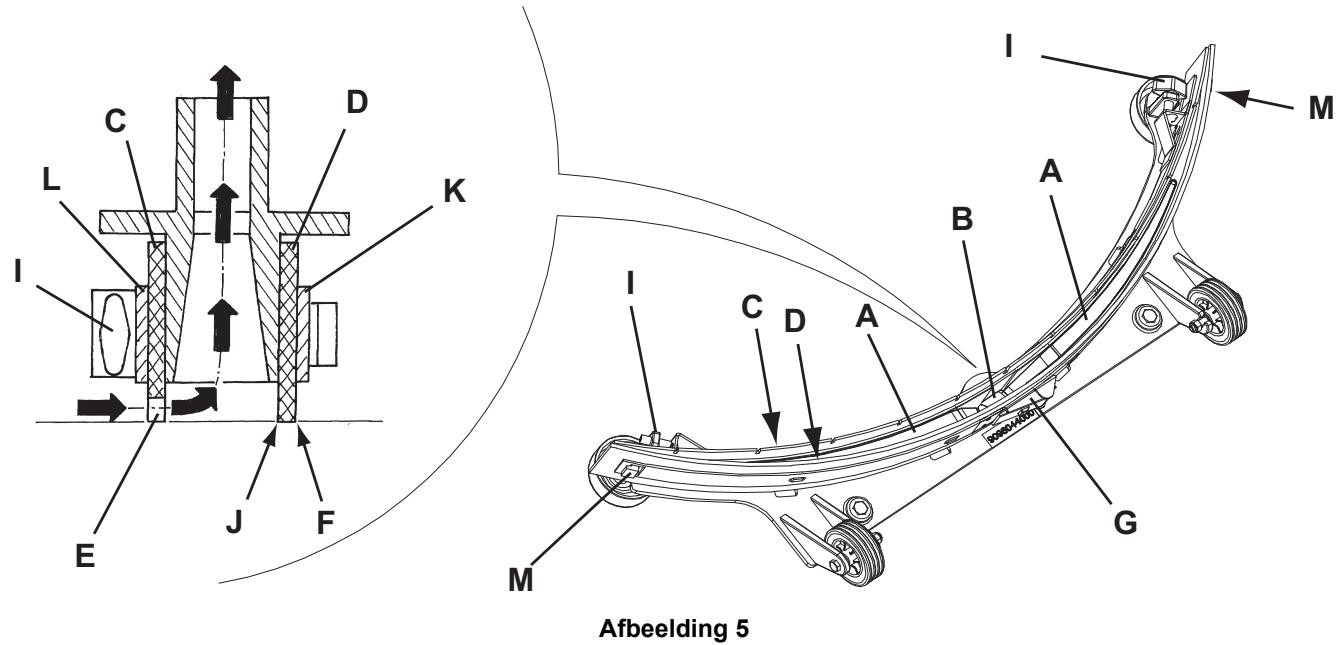

2. Controller of de strook (E, Afb. 5) van de voorste rubber (C) en de strook (F) van dechterste rubber (D) tegelijkkertijd over de hele lengte op een controlevlak steunen. Als dat Niet het geval is,要去 u ze als volgt in hoogte verstellen:

3. Verwijder de trekstang (G), ontkoppel de houders (M) en stel de achterste rubber (D) af; koppel de houders wee aan en monteer de trekstang.

4. Draai de wieltjes (I) los en stel dechyterste rubber (C) af. Draai de wieltjes daarna weer vast.

5. Controller of de voorste rubber (C) en dechterste ruimte (D) heel zich en geen sden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen. Dat doet u als volgt. Controller ook of de voorste rand (J) van dechterste rubber Niet is versleten. Als dat wel het geval is, kan de rubber zich kapot gaan. Vervang deze door een van de andere drie randen die nog heel zich. Als de andere randen ook versleten zich,要去 u de rubber verrangen. Dat doet u als volgt:

6. Verwijder de trekstang (G), koppel de houders (M) los en verwijder de bevestigingsband (K), verrang of rouleer de voorste rubber (D).

7. Monteer de rubbereer in de omgekeerde volgorde van demontage.
8. Draai de wieltjes (I) los en verwijder de bevestigingsband (L). Vervang daarna de voorste rubber (C).
   Monteer de rubbereer in de omgekeerde volgorde van demontage.

Na het verwangen (of roteren) van de rubbers moet u de hoogte van de rubbers afstellen zoals eerder beschreven.

1. Sluit de aanzuigslang (15) aan op de trekker.
2. Monteer de trekker (25) en draai de wieltjes (26) vast.
3. Stel eventueel het wieljtje voor afstelling van de uitlijning (27) van de trekker af.

S311336

REINIGING VAN DE BORSTELS/PADS

WAARSCHUWING!

Wij raden u aan werklandschoenen te dragen als u de borstel/pad reinigt sondern er vuil aan kan blijven hangen.

1. Verwijder de borstel/pad van de machine zoals werk beschreven in het hoofdstuk Gebruik.
2. Reinig en spoel de borstel/pad met water en reinigingsmiddel.
3. Controller of de haren van de borstel heel zich en Niet overmatig versleten. Anders要去 de borstel worden verrangen.
4. Controller of de pad overmatig is versleten, verrang unde anders.

REINIGING VAN DE TANKS, VAN HET AANZUIGROOSTER MET VLOTTER EN CONTROLRE VAN DE PAKKING VAN DE AFDEKKING

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. (Alleen voor BA 451D en BA 531D):zet de contactsleutel (80) in de stand '0'.

(Alleen voor BA 451 en BA 531): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.

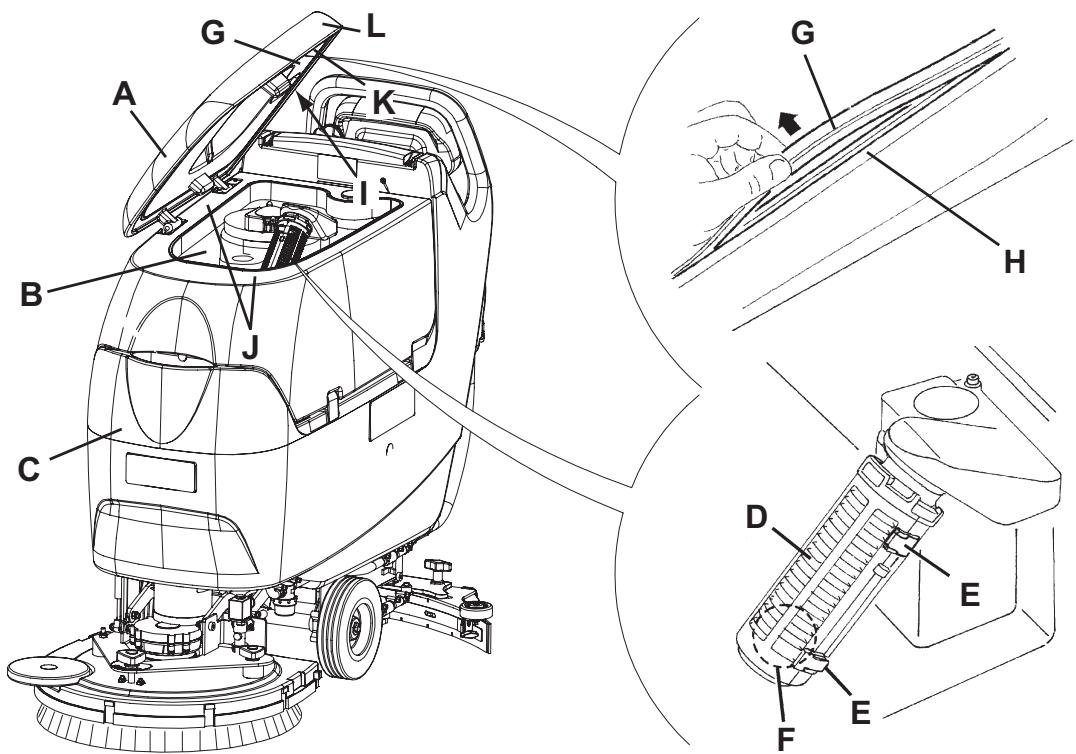

1. Open de afdekking (A, Afb. 6) in de stand voor spoelen (L).
2. Reinig en spoel de afdekking (A), de tanks (B en C) en het aanzuigrooster met automatische sluiting met vlotter (D) met schoon water.

Verwijder het water UIT de tanks met de slangen (16 en 17).

1. Koppel eventueel de steunen (E) los, open het rooster (D) en haal de vlotter (F) eruit. Reinig deze met zorg enplaats weer terug.
2. Controller of de pakking (G) van de afdekking van de tank heel is.

OPMERKING

De pakking (G) zorgt dat er voldoende druk worden opgebouwd in de tank. Dat is nodig om het vuile water waar binnen te zuigen.

Vervang indien nodig de pakking (G) door deze uit de bevestiging (H) te halen. Als u een neue pakking monteert, moet u de bevestiging (I)plaatsen zoals in de afbeelding (midden anschter).

1. Controller of ook alle oppervlakken (J) waarmee de pakking (G) contact maakt onbeschadigd zich en geschikt voor bevestiging van de pakking zich.
2. Controller of de compensatieopening (K) nicht worden belemmerd, reinig deze anders.

OPMERKING

Via de opening (K) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peel blijft.

1. Sluit de afdekking (A).

Afbeelding 6

S311337

REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM

1. Zet de machine op een vlakke ondergrond.
2. (Alleen voor BA 451D en BA 531D): zet de contactsleutel (80) in de stand '0'. (Alleen voor BA 451 en BA 531): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.
3. Open de vuilwatertank.
4. Haal eventueel het water uit de tank met de slang zodat u het filter kunt zien.
5. Controller of het voorfilter schoon is. Reinig het eventueel met water en met perslucht,plaats het daarna terug.
6. Voer de punten 1, 2 en 3 in de omgekeerde volgorde UIT.

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL/SCHOON WATER

1. Zet de machine op een vlakke ondergrond.
2. (Alleen voor BA 451D en BA 531D): zet de contactsleutel (80) in de stand '0'. (Alleen voor BA 451 en BA 531): druk op de schakelaar (71) en/of (73) om de machine uit te schakelen.

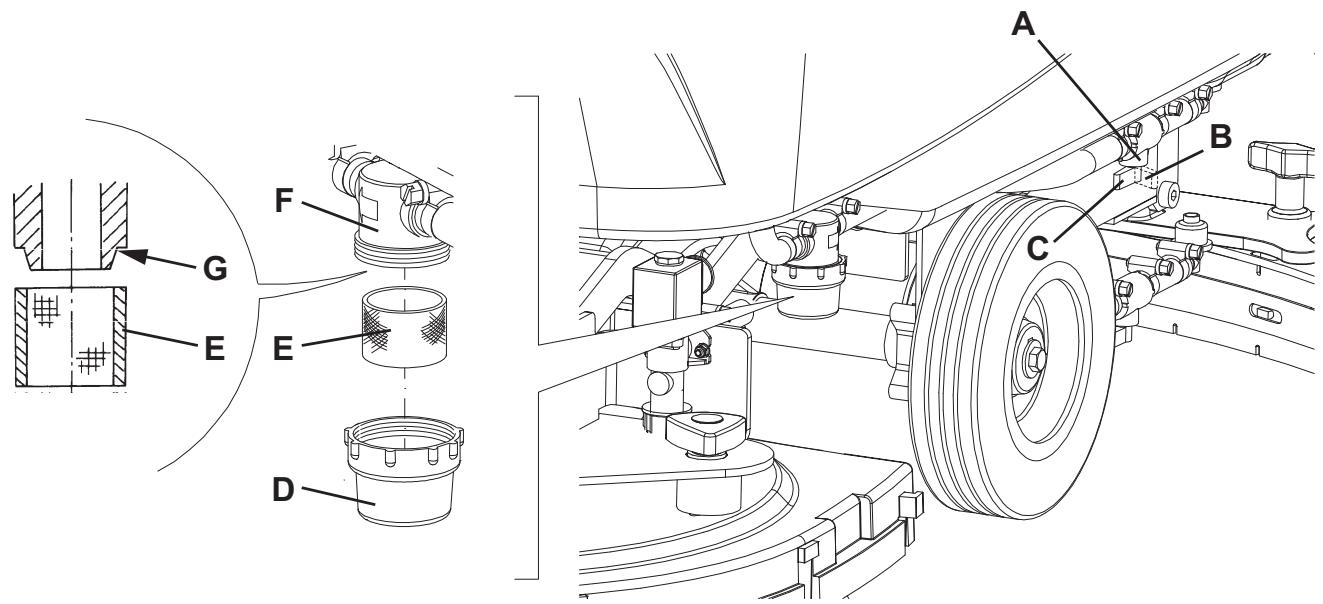

3. Sluit het kraantje van het reinigingsmiddel (A, Afb. 7) dat zich onder de machine bevindt,chter het achechterwiel rechts. Het kraantje (A) is gesloten als hij in de stand (B) ten opzichte van de slangen staat; hij is geopend als hij in de stand (C) staat.
4. Verwijder de transparante afdekking (D) en verwijder daarna het filterrooster (E). Reinig ze en monteer ze waar in de steun (F).

OPMERKING

Plaats het filterrooster (E) op de juiste manier terug in de houder (G) van de steun (F).

1. Open het kraantje (A).

Afbeelding 7

S311338

CONTROLE / VERVANGING VAN DE ZEKERINGEN

1. Ontkoppel de stekker van de accu's (12).
2. Verplaats de aftapslang van het vuile water (16).
3. Verwijder, waar van toepassing, de kabel van de acculader (I, Afb. 8)uit de steun (J).

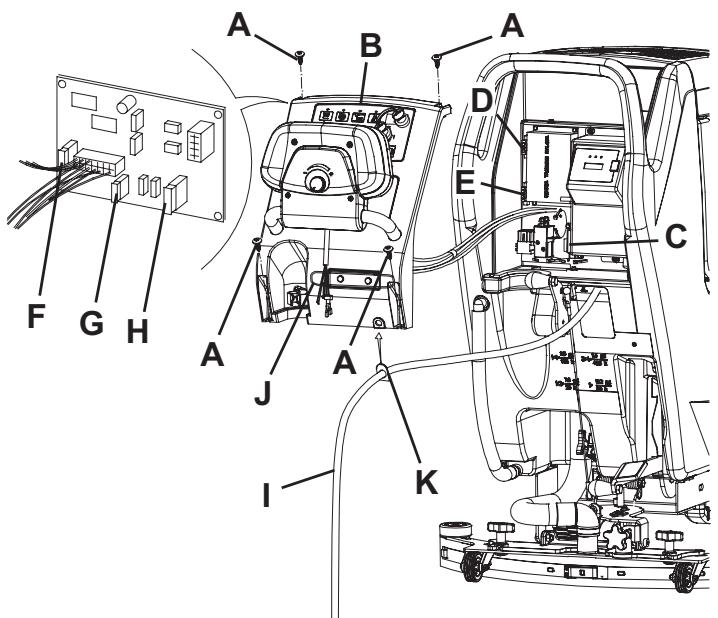

4. Verwijder de schroeven (A) en verplaats voorzichtig de rijbediening (B) waar bij het rubberen dopje (K)uit de houder op de rijbediening (B) worden gehaald.
5. Controller / verwang de volgende zekeringen:

C) Zekering F1, schrobdek borstelhouser: (40 A)
D) Zekering F2, aanzuigsysteme: (30 A)
E) Zekering F3, aandrijfsystem: (30 A) ()
F) Zekering F4, signaleringscircuits: (3 A)
G) Zekering F5, loskoppeling borstel/padhouser: (20 A) ()
H) Zekering F6, pompen: (3 A) (*)

(*) Alleen voor BA 451D en BA 531D

1. Voer de punten 1 tot en met 4 in de omgekeerde volgorde UIT.

Afbeelding 8

S311339

REINIGING VAN DE TANK MET REINIGINGSMIDDEL

(Voor machines met EcoFlex™-systeme)

Reinig de tank met reinigingsmiddel (45) en ga waar bij als volgt te werk:

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Sluit de afdekking (22).
3. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
4. Draai de dop los en ontkoppel de slang (48)uit de tank (45).
5. Verwijder de tank door deze uit de bevestigingen los te koppelen.
6. Spoel en reinig de tank in het aangewezen gebied.
7. Monteer de tank (45) en sluit deze aan op de slang (48).
8. Als de tank met reinigingsmittel is geleegt,要去 u möglichk het EcoFlex™-systemeem spoelen (zie hiervoord procedure in het volgende deel).

HET ECOFLEX™-SYSTEEM SPOELEN

(Voor machines met EcoFlex™-systemeem)

1. Reinig de tank met reinigingsmiddel zoals in het vorige deel worden beschreven. U kunt de resten reinigingsmiddel die in de slangen en in de reinigingsmiddelpomp awhilen als volgt verwijderen.
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.
3. Start de machine door de contactsleutel (80) op 'I' te zetten.
4. Activeer het systeem door op de schakelaar (77) te drukken. Controller of het lampje (78) op de schakelaar brandt.
5. Druk gelijktijdig de schakelaars (77 en 82a) in totdat het lampje (78) van de schakelaar begint te knipperen (na ongeveer 5 seconden).
6. Laat de schakelaars los en wacht totdat het lampje (78) stopt met knipperen en het aanzuigsystem wordt geactiveerd.
7. Zuig de resten van het reinigingsmiddel op die op de vloer zichactergebleven.
8. Zet de contactsleutel (80) in de stand '0'.
9. Pak de handgreep (41) vast en breng met zorg de tank (40) omhoog. Controller of de slang (48) leeg is, herhaal anders punten 3 tot en met 9.

OPMERKING

De spoelcclus, waar bij de resten reinigingsmiddel worden verwijderd, duurt ongeveer 30 seconden. Daarna worden automatisch de aanzuigfunctie ingeschakeld.

Het spoelen kan ook worden uitgevoerd met de tank voor het reinigingsmiddel (45) vol water, zodat het system grondig wordt gespoeld.

Het is handig om deze spoelhandeling uit te voeren als het EcoFlex™-system erg vuil/aangekoekt is na een lange periode van stilstand of als de machine lange tijd Niet is gereinigd.

Het systeem kan ook worden gespoeld om het vullen van de slang voor het reinigingsmiddel te versnellen als de tank (45) vol is en het systeem nog leeg.

Het spoelen kan eventuele meertere keren acheer elkaar worden uitgevoerd.

STORINGEN LOKALISEREN

Probleem	Waarschijnlijkeoorzaak	Herstelactie
De motoren werkneniet; er brandt geen enkel lampje.	Stekker accu's ontkoppeld.	Sluit aan.
	Accu's—helemaal leeg.	Laad de accu's op.
De machine beweegt nicht.(Alleen voor BA 451D en BA 531D)	De machine is gestart met de contactsleutel verwijl de rijbediening worden ingedrukt.	Zet de contactsleutel op '0' en herhaal de startprocedure zonder de rijbediening in te dokken.
De lampjes (81) knipperen tengelijkkertijd.	De motor van het schrobdek is overbelast.	Gebruik een minder agressieve borstel die better geschikt is voor de ondergrund of gebruik de functie voor extra druk ingeschakeld Niet.
De borstel werkt nicht; het rode lampje brandt.	Lege accu's	Laad de accu's op.
Onvoldoende aanzuiging van het vuile water.	Vuilwatertank vol.	Leeg de tank.
	Flexible slang ontkoppeld van de trekker.	Sluit aan.
	Aanzuigrooster beschadigd of vlotter gesloten.	Reinig het rooster of controller de vlotter.
	Vuile trekker; versleten of beschadigde rubbers van de trekker.	Reinig en controller de trekker.
	Afdekking van de tanks Niet goed afgeslooten of pakking beschadigd.	Sluit de afdekking op de juiste manier of verwang de pakking.
Onvoldoende toevoer van reinigingsmiddel maar de borstel.	Filter voor reinigingsmiddel/schoon water vuil.	Reinig het filter.
	Tank vuil (uitlaatopening verstopt).	Reinig.
	Tank voor EcoFlex™-system (optioneel) vuil/aangekoekt.	Reinig deze met een spoelcyclus.
Trekker maakt groeven.	Vuil onder de rubbers van de trekker.	Verwijder het vuil.
	Rubbers van de trekker versleten, gespleten of gescheurd.	Vervang de rubbers.
	Trekker Niet afgesteld met het weltrje.	Afstellen.

OPMERKING

Als de machine met optionele gemonteerde acculader is aangeschaf, werkt de machine Niet zonder de acculader op de machine. Als u problemen hebft met de acculader,kest u het Beste contact opnemen met een bevoegd servicecentrum.

Neem voor meer informatie contact op met de servicecentra van Nilfisk. Zij beschikken over de servicehandleiding.

VERWIJDERING

Als de machine worden afgedankt,要去 hij maar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden enervolgens volgens de geldende milieunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu's
- Borstels/pads
Kunststoff slangen en onderdelen
Elektrische en elektronische onderdelen (^*)

(*) Raadpleeg met name voor het afldanken van elektrische en elektronische onderdelen uwplaatselijkke Nilfisk-kantoor.
