GEBRUIKSAANWIJZING RPD15 CHAMBERLAIN

Voorzichtig! Het negeren van deze instructies kan ernstig letsel tot gevolg hebben.

Onderhoud/Werkzaamheden aan de elektrische installmentie mogen alleen door bevoegd en deskundig personeel worden uitgevoerd.

Laat kinderen nicht met besturingen spelen.

Controleer de rolluik- of zonweringinstallatie regelmatig op slijtage en beschadigingen. Stel beschadigde installations beslist buiten bedrijf totdat ze gerepareerd zich.

Houd de rolluik- of zonweringinstallatie in het oog gedurende de periode dat deze in beweging is.

Stel de rolluik- of zonweringinstallatie buiten bedrijf en sluit de stroomtoevoer af wanner u onderhouds- of reinigingswerkzaamheden UITvoert, hetzij aan de installmentatie zich, hetzij in de directe omgeving ervan.

Zorg er voor dat u ter alle tijden ook na de installmentie bij de motor=kunt (DIN 18073).

Zorg voor voldoende afstand (minstens 40~cm )CUSen bewegende delen en voorwerpen die zich in de nabijheid bevinden.

Plekken die gevaar van beknelling of verwonding{kunnen opleveren, dienen te worden vermeden en beveiligd.

Houd de veiligheidsafstanden conform DIN EN 294 in acht.

Aanvullende aanwijzingenkestu vinden in de Chamberlain productinformationie.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR DE MONTEUR

Voorzichtig! Het negeren van deze instructies kan ernstig letsel tot gevolg hebben. Neem de veiligheids-instructies van de EN 60 335-2-97:2000 in acht.

Werkzaamheden aan de elektrische installmentie mogen alleen door bevoegd en deskundig personeel worden uitgevoerd.

Er mogen slechts reserveonderdelen, gereedschappen en aanbouwsystemen worden gebruikt die door de Firma Chamberlain goedgekeurd zich.

Bij het gebruik van elektrische apparaten staan bepaalde delen onder stroom bij onvakkundig ingrijpen of Niet beachten van de veiligheidsaanwijzingen hunnen persoonlijke of materiele schade ontstaan.

Alle geldende normen en voorschriften voor de elektrische installmentatie dieren te worden opgevolgd.

Bij gelebruik van Niet-toegestane vremeinde producten of bij veranderingen aan het toebehoren kan de producent of verkoper Niet aansprakelijk worden gesteld voor ontstane persoonlijke of materiele schade en waaruit voortvloeijeervolgsgschade.

Zet alle leidingen en besturingsinrichtingen die nicht absolut neut碍zakelijk zijn voor het functioneren van de installmentatie buiten bedrijf alvorens met de montage te beginnen.

Monteer besturingsinrichtingen op een goed zichbare plaats in de nabijheid van het aan te vrijden product op een hoogte van tenminste 1,5 m.

Zorg voor voldoende afstand:tussen bewegende delen en voorwerpen die zich in de nabijheid bevinden.

Nominaal koppel en inschakelduur要去en afgestemd zijn op de productspecificaties van het aangedreten product. Technische gegevens - nominaal koppel en gebruiksduur vindt u op het typeplaatje van de buisaandrijving.

Correcte toepassing

De buisaandrijving van de types RPD10 - RPD40 isuitsluitend bestemd voor gebruik in combinatie met rolluiken en zonweringinstallaties.

Deze dienen voor het openen en sluiten van de installmentie en verwangt hierdoor de persoon die deze installmentie bedient.

Buismotoren mogen alleen gemonteerd worden in goed werkende rolluik en zonneschem installaties.

Stroef lopende of slecht werkende installations要去en erst gerepareererd worden en kapote delen要去en verrangen worden.

Alleen zo kan een veilige ingebruikname van de installatione gegarandeerd worden ook bijijdgestuurde open en sluit voorgangen.

Andere of afwijkende toepassingen zijn nicht conform de voorschriften. Indien de besturingen en aandrijvingen voor andere dan de bovengenoemde toepassingen worden gebruikt of indien er wijzigingen aan die apparaten worden aangebracht die de veilighheid van de installmentie beinvloeden, kan de producent of verkoper net aansprakelijk worden gesteeld voor ontstane persoonlijke of materiele schade en waaruit voortvloeije verwolgschade.

Voor het gebruik van de installmente of bij reparaties dieren de instructucties in de gebruiksaanwijzing in acht te worden genomen. Bij onoordeelkundig gebruik kan de producent of verkopertiet no aanspraelijk worden gesteld voor ontstane persoonlijke of materièle schade en waaruit voortvloeije dervolgschade.

De norm EN 60 335-2-97:2000 schrijft voor dat de elektrische leiding van de aandrijvingen in het inwendige van de installmentie moet worden weggewerkt.

Naar DIN 18073要去 de afdekking van het rolluik gemakkelijk te bereiken en te verwijdenen zich.

Voordat u begint:

1. Lees eerst zorgvuldig alle informatatie in deze Gebruikershandleiding voordat u met de installment begint.
2. Controller of het rolluik Niet kapot of beschadigd is en of het probleemloos opent en sluit.
3. De rolluik of markies maar beneden lately en vaststellen of de motor aan de linken (a) of (b) reckterkant van de rolluik/markies geinstalleerd moet worden. Zie beeld [E].Men要去 alijd de kortste wegঀ de dichtsbijzijnde verdendoos kiezen omdat er geen kabels in de rolluikkast verlegd mogen worden.
4. Zorg ervoor dat de motor er tot aan de aanslag ingeschoven kan worden. De eindschakelaar worden via de volledig opgeschoven kunststofring gestuurd.

Max. oppervlak (oppervlak = lenght x breedte)

	RPD10	RPD15	RPD25	RPD40
PVC	5m²	7,5m²	11m²	16m²
ALUMINIUM	4m²	6m²	9m²	12m²
HOUT	2m²	3m²	5m²	7m²
MARKIEZEN				20m²

A

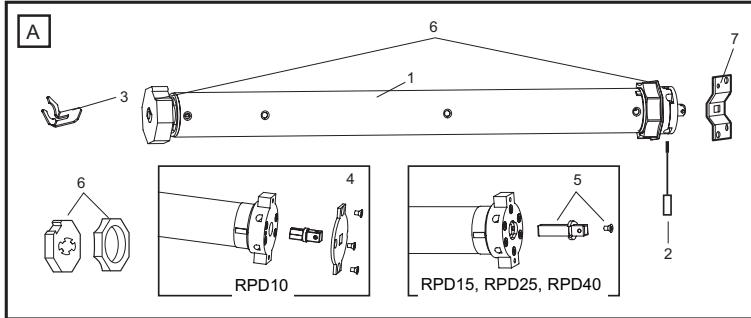

Inhoud van de doos

1. Motor (1)

2. ·Instelstift (2)

3. Meenemerzekering (3)
   Vierkant stift (RPD10) (4)
   Vierkant stiff (RPD15 - RPD40) (5)

4. Asadapter (6)
   Wandlager (7)

5. Gebruiksaawijzig

INSTALLATIE

Installer de buisleiding waar de aansluitdoos voor de elektrische aansluiting op of in de muur, overeenkomstig deplaatselijk geldende voorschriften voor de bouw en voor elektrische installations.

AANDRIJVING IS VOORGEMONTEERD. BESCHRIJVING DIENT TER CONTROLE!

De buisadaptor (6) op de motor schuiven en de aandrijfadaptor met de onderdelen (3) monteren.

Monteer de vierkantstift met de bijgevoegde schroef aan de motorkop (4/5).

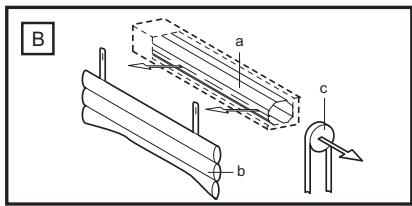

Het rolluik helemaal afrollen (a). Lamellen van de as (b) nemen; handbediening (c) verwijderen.

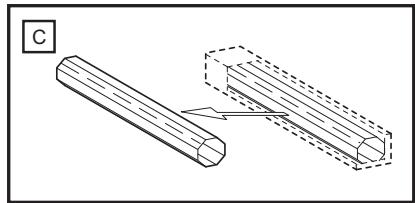

De as verwijderen.

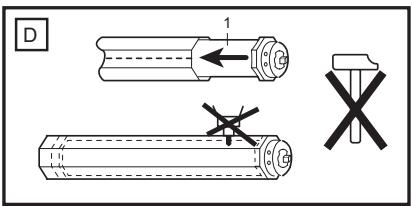

De motor (1)—helemaal in de as schuiven. De eindschakelaar werkkt uitsluitend als de aandrijving volledig ingeschoven is. Zorg ervoor dat de adaptorring volledig ingeschoven is. Geen geweld gebruiken, er Niet gegen slaan. De buismotor nicht beschadigen door te boren!

Ga te werk conform de specifieke vereisten voor links (a) of rechts (b) gelebruik.

Wandplaat (7) aan de muur bevestigen (geschichte schroeven en pluggen gebruiken).

De motor (a) in de wandplaat (7) plaatsen en borgen.

Let op dat de stelschroeven voor het instellen van de eindstand oegankelijk zijn.
Bevestig het luikmaterial nog Niet opnieuw op de buis.

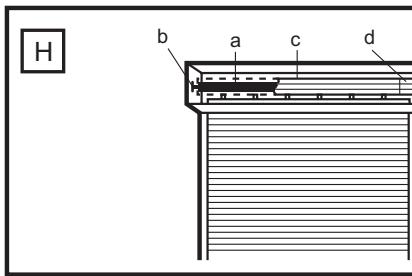

De afbeelding H toont tevens de muursteun aan de aandrijfkant (b), de motoraandrijving (a), de stalen buis (c); de eindhoven (d) en muursteun aan de tegenovergestelde kant (e).

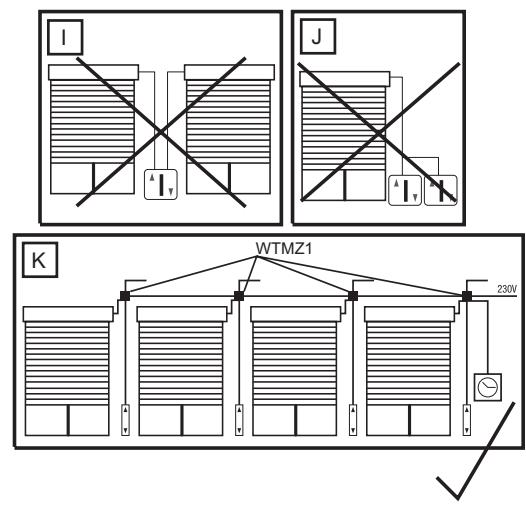

Nooit meer dan een motor op een schakelklok of wandschakelaar aansluiten zonder scheidingsrelais als toebehoren verkrijgbaar), d.w.z. er is dan een scheidingsrelais voor elke aangesloten motor nodig.

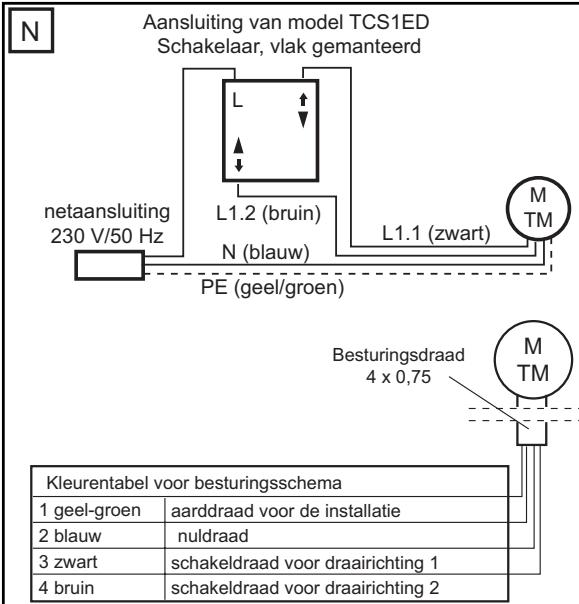

Volg, voor installmentie van de motor aan de linkerkant, het bedradingsschema exact zoals afgebeeld op de doos met het bedieningselement. Voor de juiste draairichting bij een aan de rechterkant geinstalleerde motor要去en de elektriciteitsdraden (bruin & zwart)CUSSEN het bedieningselement en de motor worden verwisseld. (Zie de instructies die in de doos zitten van het door u gekozen bedieningselement.)

Laat de elektrische aansluiting doeen door een erkend elektricien overeenkomstig de plaatselijk geldende elektriciteitsvoorschriften.

AFSTELLING VAN DE EINDSTANDEN "Open" en "Dicht"

In het algemeen geldt:

Mijn rolluikkast is:

A: een linksinbouw. Ik kijk in de kast en de eindschakelaar van de motor bevindt zich aan de linkerkant (zie afb. L1)

Wit = eindschakelaar ONDER

Rood = eindschakelaar BOVEN

B: een rechtsinbouw. Ik kijk in de kast en de eindschakelaar van de motor bevindt zich aan de rechterkant (zie afb. L2)

Rood = eindschakelaar ONDER

Wit = eindschakelaar BOVEN

De onderste instelschroef is steeds voor het bovenste eindpunt, de bovenste steeds voor het onderste eindpunt, ongeacht of de motor van rechts of van links in de as worden geschoven.

LEES DE VOLGENDE INSTRUCTIES NAUWKEURIG DOOR VOORDAT U DE INSTELLING VAN DE EINDPOSITIES UITVOERT.

Sluit een geschikte schakelaar aan op het rolluik. Rolluikaandrijving omlaag latent bewegen tot deze vanzelf uitschakelt en dan (en nicht eerder!) het rolluikpantser aan de as bevestigen.

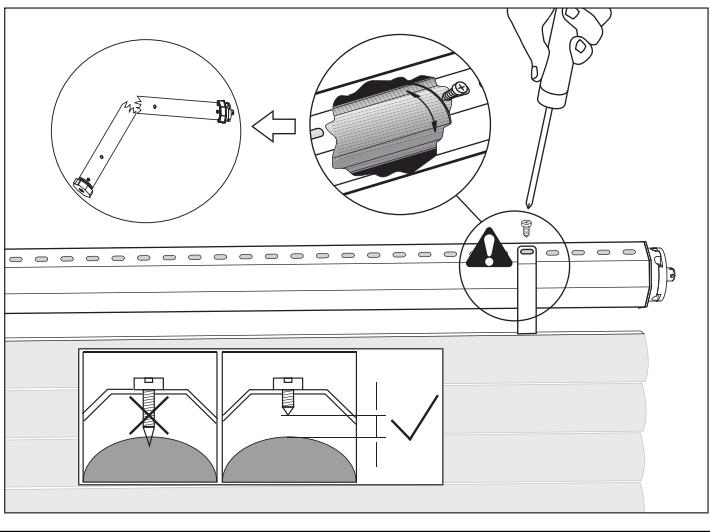

Aanwijzing: Om het rolluikpantser aan de as te bevestigen,

UITSLUITEND korte bevestigingschroeven gebruiken. Te lange schroeven können resulteren in beschadigingen aan de motor.

Aanbevolen bevestiging van het pantser is schroefloos met behulp van de veerbandhaken (worden vastgehaakt).

Aandrijvingaarbovenlatenbewegen.Schakeltdezeetvroeuit, moet de ondersteinstelschroefindeplus-richtingwordenversteld.Met elke volledige slag van deze schroef wordt de afstand verlengd met ca.

40^ van een omwenteling van de motor. De motor要去en

handbreedte onder het vensterframe stoppen, anders要去 de instelschroef in de min-richting worden versteld. Vervolgens要去 de aanrijving een stuk terug en verwolgens waar naar boven worden bewogen om het resultaat te controleren.

Het kan zijn dat de aandrijving uitschakelt,ondat deze na enkele cyclie een hoge temperatuur heeft bereikt. Na een afkoelperiode van ca.15-20 minuten is deze wee发展格局 voor gebruik.

Houd er rekening mee dat de eindschakelaars van de aandrijving alleen correct functioneren wanner de aandrijving correct en volledig in de as is ingebouwd.

Aanwijzing: Om het rolluikpantser aan de as te bevestigen, UIITSLUITEND korte bevestigingssschroeven gebruiken. Te lange schroeven konnen resulteren in beschadigingen aan de motor. Aanbevolen bevestiging van het pantser is schroefloos met behulp van de veerbandhaken (worden vastgehaakt).

FAQ EN REMEDIE

Aandrijving draait nicht:
- Controller dezekeringen en de voeding.
- Motor correct aangesloten? Controller of N L L correct�naangesloten.
- De eindschakelaars zijn reeds ingesteld en beiden eindschakelaars zijn in de minimumstand gedraaid. Draai.beide eindschakelaars een aantal omwentelingen in de plusrichting en test de instelling.
- De motor is te warm geworden en isuitgeschakeld. Probeert u het na een afkoelperiode van 30 minutes nog eens.
Aandrijving draait slechts in een richting:
- Aandrijving bevindt zich reeds bij de eindschakelaar. Stel de eindschakelaars af of beweeg de motor een aantal seconden in de andere richting, zodate zich van de eindschakelaar kan bewegen.
Aandrijving inbouwen. Alleen zo werkt de eindschakelaar.
Aandrijying vindt de eindschakelaar Niet:
- De aandrijving is nicht ingebouwd. Hierdoor draait de eindschakelaar Niet.
- De eindschakelaar is versteld. Verwijder het pantser en LAST de motor omlaag bewegen tot deze uitschakelt. Draai verrolgens de eindschakelaar voor de stand OPEN heel lang in de min-richting. Probeer het tussendoor. Beginnen verrolgens opnieuw met de instelling.
- De adapterring bij de motor, waarmee de eindschakelaar worden versteld, draait Niet mee of is Niet gemonteerd.
- Ingebouwde motor zonder pantser omlaag latent bewegen tot deze uitschakelt. Door kort omhoog te latent bewegen, contrôleert u of de motor Niet eventueel een afkoelteriode nodig heeft en.daaromuitgeschakeld is.
Aandrijving bromt en beweegt nicht:
- De meeneemring aan het einde van de motor heeft losgelaten of is nicht geplaatst.
- De motor draait Niet, odomat het rolluik klemt.
- De motor krijt nicht voldoende stroom vanwege een slechte bedrading.
- Er is een andere motor opdezelfde schakelaar aangesloten. Niet toegestaan! Op elke schakelaar slechts eén motor aansluiten of een scheidingsrelais (toebehoren) gebruiken.
- Verwijder sloten, handgrepen of aanslagen bij het rolluik.
Dezekering in hetuis is geactiveerd:
- Overbelasting van de zekering door gebruik van meerdere motoren met een scheddingsrelais. De elektrische huisinstallatie moet door een elektromonteur worden aangepast.
- Schakelaar verkeerd aangesloten, waardoor een kortsluiting isveroorzaakt.
- Scheidingsrelais verkeerd aangesloten (geldt alleen wanneer meerdere motoren met een schakelaar worden gebruikt).
- Twee schakelaars zijn met een motor gebrukt en de schakelaars zijn verschillend ingedrukt. Niet toegestaan! Scheidingsrelais (toebehoren) gebruiken.
De aandrijing maakt lawaai:
- Sluit de rolluikkast.
- Aandrijving hebts spelimg in axiale (as) richting. Het rolluikpantser of de aslagering is slecht en veroorzaken de geluiden. De geleidingsgrails of de bevestigging van de as moeten worden gewijzigd.
- Wandlager defect. In de vakhandel zich speciale rubberdempers verkrijgbaar voor wandlagers.
De aandrijving wikkelt vanuit de Open-positie Niet zuiver af:
- De eindpositie OPEN is te hoop. Stel het rolluikpantser 3-5 cm dieper af.
- De invoertrechter bij het bovenste einde van de geleidingsrail is nicht aanwezig of verbogen.
- De eindpositie van het rolluik is maar boven toe veranderd,,ondat het pantser korter is opgewiekeld.
- Geleidingsrails zijn slecht, eventueel oliën.

Notes:

Op de modellen van de série RPD10 - RPD40 geeft Chamberlain GmbH de eerste koper van dit produit 24 maanden (2aar) garantie vanaf de koopdatum gegen materiaal en/of fabricagefouten. De eerste koper is verplicht, bij ontvangst van het produit, te controlleren dat het produit geen zichbare gebreken vertoont.

Garantievoorwaarden: De garantie is strikt beperkt tot reparatie of verwang van de onderdelen van dit produit, waarvan worden geconstaaterd dat ze defect zijn, en dekt Niet de kosten of risico's van het transport van de defecte onderdelen of Produkten.

De garantie strekt zich nicht uit tot schade die geen verband houdt met een defect, maar die isveroorzaakt door: onredelijk gebruik (waaronder gebruik dat Niet in volledige overeenstemming is met Chamberlain's voorschriften voor installmentie, bediening en onderhoud; het Niet voorzien in het nodige onderhoud en de nodige bijstelling; aanpassingen of wijzigingen van de Produkten; arbeidsloon voor het demonteren of opnieuw installereren van een gerepareerd of verwangen onderdeel of verranging van de batterijen).

Een produit waarop garantie rust en waarvan is vastgesteld dat het materiaal en/of fabricagefouten vertoont, worden gerepareerd of verrangen (aar keuze van Chamberlain GmbH) zonder kosten voor de eigenaar voor de reparatie en/of vervang van onderdelen en/of het produit. Defecte onderdelen worden gerepareerd of verrangen door neue of in de fabriek herstelde onderdelen,aar keuze van Chamberlain GmbH.

Als het produit,ijdens de garantieperiode, defect lijkt te+zijn, wendt u dan tot de leverancier waar u het heeft gekocht. De garantie doet geen afbreuk aan de wettelijkrechten van de koper op grond van de geldende nationale wetgeving, noch aan de UIT de verkoopovereenkomst voortvloeiende rechten van de koper ten opzichte van de detailhandelaar. Bij ontbreken van toepasselijkke nationale of Europese wetgeving, vomt这话e garantie het enige verhaal van de koper en noch Chamberlain GmbH, noch gelieerde ondernemingen of distributeurs+zijn aansprakelijk voor bijkomende of indirecte schadevergoedig voor enige uitdukkelijke of geimpliceerde garantie met betrekking tot dit produit. Geen enkele vertegenwoordiger of andere persoon is bevoegd enige andere aansprakelijkheid voor Chamberlain GmbH te aanvaarden in verband met de verkoop van dit produit.
