GEBRUIKSAANWIJZING HMEC 25-CA SENNHEISER

Lawaai - waar vinden wij het Niet?

Op het werk, in de huiselijke omgeving, in openbare vervoermiddelen, bij vlieg-, trein- of busreizen - bijna overal worden wij door lawaai begeleid.

De negatieve invloed van deze geluidsoverlast is door studies bewezen en wij zullen het zich ook allemaal wel al gerekt hebben:

Nervositeit
gebrek aan concentratie
geprikelde stemming

zijn slechts de duidelijk zichtbare uitwerkingen op het organisme. Lawaai heeft bovendien een negatieve werkung op het vegetatieve zenuwstelsel en kan blijende schade van het gehoor tot gevolg hebben.

De bronnen van het lawaai zijn veelvoudig en vaak door het individu Niet te onderscheiden. Daarom kan alleen de persoonlijke bescherming een oplossing bieden opplaatsen met geluidsoverlast.

In het systeme NoiseGard™ heeft Sennheiser een werkzame oplossing gerealiseerd. Het principe van de functie en de bediening wilten wij u in deze gebruiksaanwijzing toelichten.

Geluidsniveau van lawaaibronnen

Luid

140 dB Straalaandrijving (25 m afstand)

130 dB Vliegtuigmotor

120 dB Persluchtboormachine

110 dB Smidhamer, betonfabriek

100 dB Metaaldrukgietmachine

90 dB Metaalwerkplaats

80 dB Tractor

70 dB Kantoor

60 dB Gesprek

50 dB Omgevingslawaai

40 dB Woonruimte

30 dB Bibliothek

20 dB Slaapkamer

10 dB Bos, windstil

Laateenheid voor het geluidsniveau is de Decibel (dB). Een damping van het lawaai met 10 dB worst als halverging van de geluidsterkte waargenomen, nog eens 10 dB verminderend intent een subjectief waargenomen reductie van 75% van het lawaai enz.

Een luister-/spreekgarnituur vat twee bouwgroepen, hoofdtelefoon en microfoon tot een functie-eenheid samen. Het belangrijkste toepassingsgebied van deze luister-/ spreek-garnituren HMEC 25-KA/-CA is de communicatie in de cockpit van een vliegtuig.

Als microfoon worden een hoogwaardige continu gepolariserde elektretmicrofoon toegepast. Deoodzakelijk voeding wordt (overeenkomstig ARINC) via de aansluitstekker uit het boisnet van het vliegtuig opgenomen.
Als hoofdtelefoon dieren Sennheiser NoiseGard™ systemen. Dit+zijn dynamische luistersystemen waar bij naast de weergave van een audiosignal op elektronische wijze storend lawaai met een diepe freiante worden gecompenseerd. Deze actieve lawaaicompensatie functioneert volgens het natuurkundige principe dat geluid en antigeluid (180^ in fase verschoven) zich gegen elkaar opheffen. De NoiseGard™ compensatie elektronika in de hoofdtelefoon heeft een eigenv stroomverzorging nodig. Deze worden geleverd door het netvoedingsgedeelte dat vast verbonden is met de kabel van de hoofdtelefoon (zie afbeelding rechts).

Het worden möglichk om ongestoord van muziek te genieten zonder het volume zo luid te要去en instellen dat de geluiden van het milieu overspeeld worden.

NoiseGard™ verhoegt het comfort is darüber geen medische gehoorbescherming!

Geluidscompensatie met NoiseGard

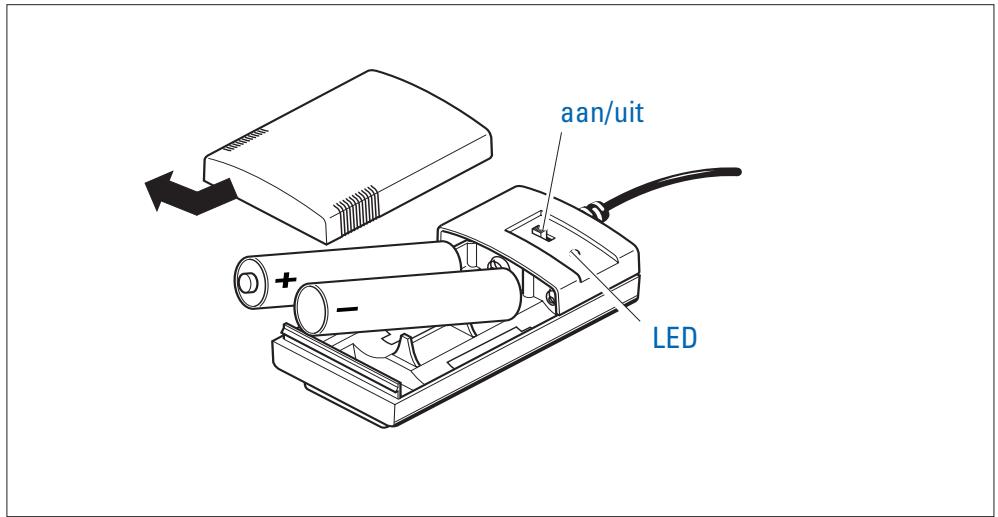

Batterijen in het voedingsgedeelteplaatsen

De compensatie-elektronica NoiseGard™ wird door een batterijvak in de kabel van de luister-/spreekset van stroom voorzien. Plaats twee batterijnen in het batterijvak.

In-/uitschakelen

De AAN-/UIT-schakelaar voor de voedingsspanning van de compensatie- elektronica zit op de voorzijde van het batterijvak.

Controle LED

De LED op het batterijvak geeft informatatie over de toestand van de batterijen:

Wanner de LED groen oplicht, worden de compensatie-elektronica van voldoende stroom voorzien.
Wanner de LED rood oplicht, zich de batterijen bijna leeg en要去en onmiddelijk worden verrangen. De NoiseGard™ werkt nog steeds.
Wanner de LED na het inschakelen Niet oplicht, zich de batterijen helemaal leeg, de luister-/spreekset functioneert nog wel,ECHTER zonder lawaai-onderdrukking.
Door de eigenvoedingsspanning uit het boordnet van het vliegtuig is de microfoon Niet afhankelijk van de batterijen en blijft.altijd functioneren.

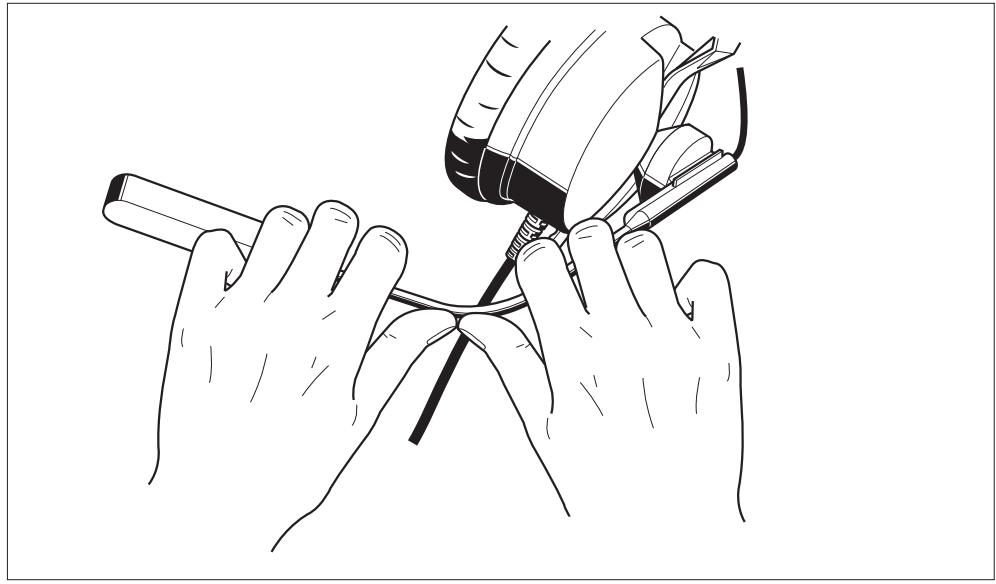

Opmerking: De arm van de microfoon kan door buigen individuel worden aangepast. Deze instelling moetECHter zo weinig möglichk worden gebruikt, want door vaak hem en weer buigen kan de arm breken!

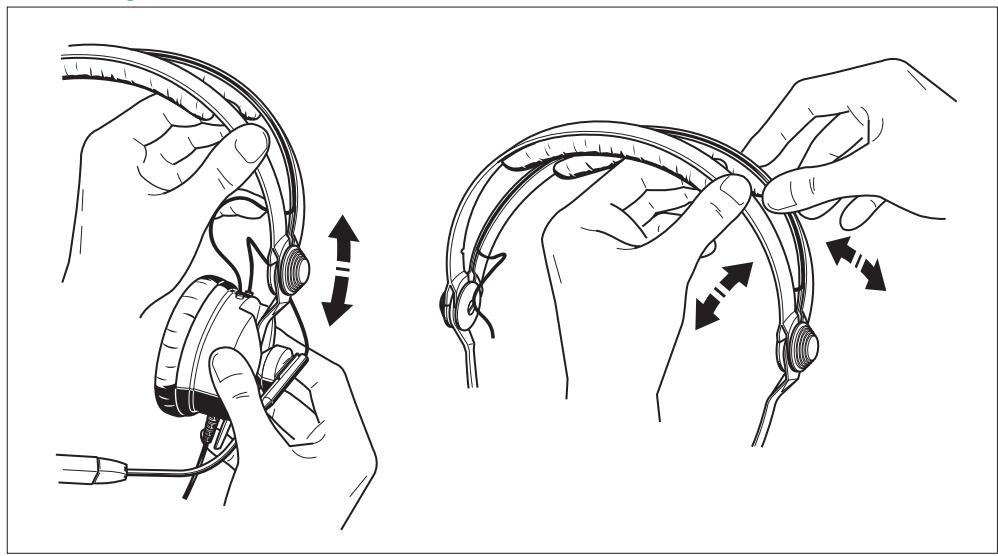

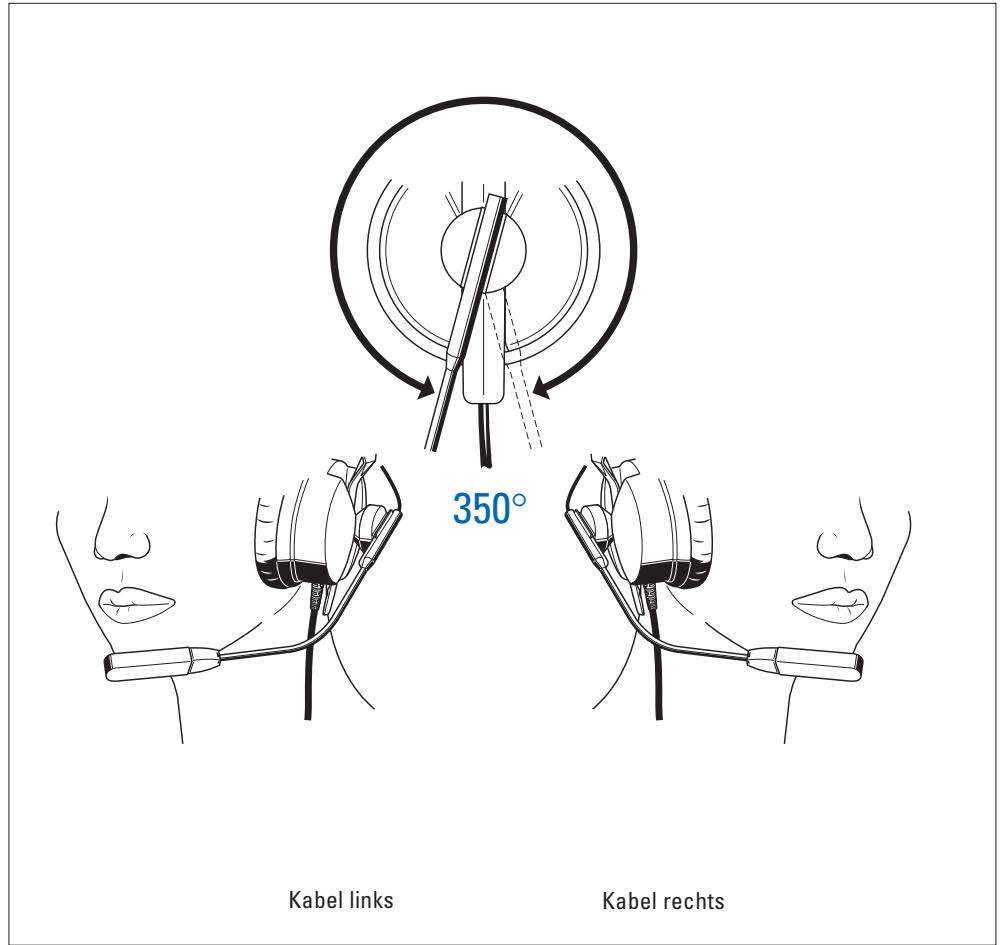

Hoofdbeugel instellen

OPMERKINGEN

NoiseGard™ dient ter reductie van het lawaai om zodoende het comfort te verhogen.

NoiseGard™ is geen medisch lawaaibeschermingssystem!

NoiseGard™ verrangt geen industrieel lawaaibeschermingssystem voor de toepassing in een omgeving met geluidsoverlast

Luid luisteren ? - NEEN !

Met een hoofdtelefoon worden vaak luider geluisterd als via luidsprekers. Een hoog volume dat gedurende een lageijd op uw oren inwerkt kan tot permanente beschädigigen van het gehoor voeren. Bescherm uw gezonde gehoor, Sennheiser-hoofdtelefoons klinken ook bij een laag volume bijzonder goed ...

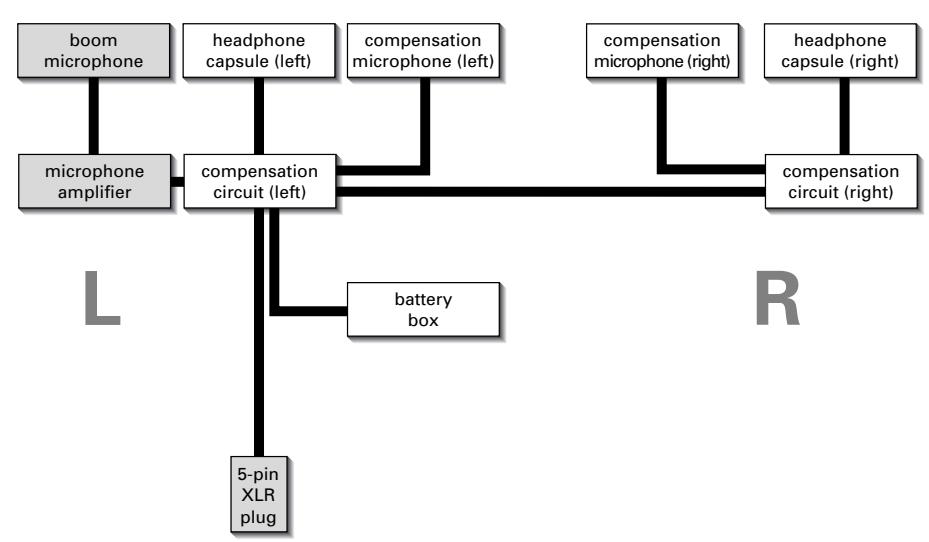

BlokschakelschemaHMEC25CA

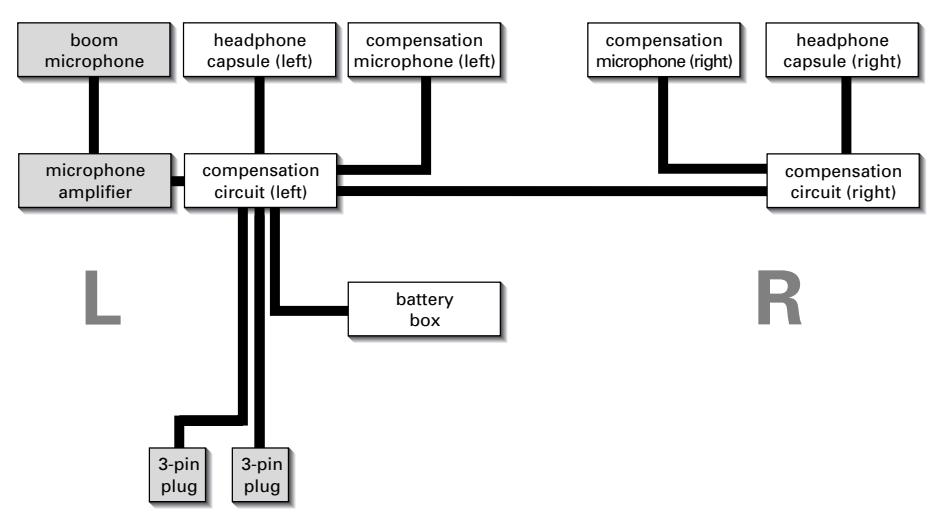

BlokschakelschemahMEC25KA

Leveringspakket:

1 HMEC 25-KA of HMEC 25-CA
1 beschermings- en transportejasje
1 windbeschermingskorjie MZW 45 (Art.No.75823)

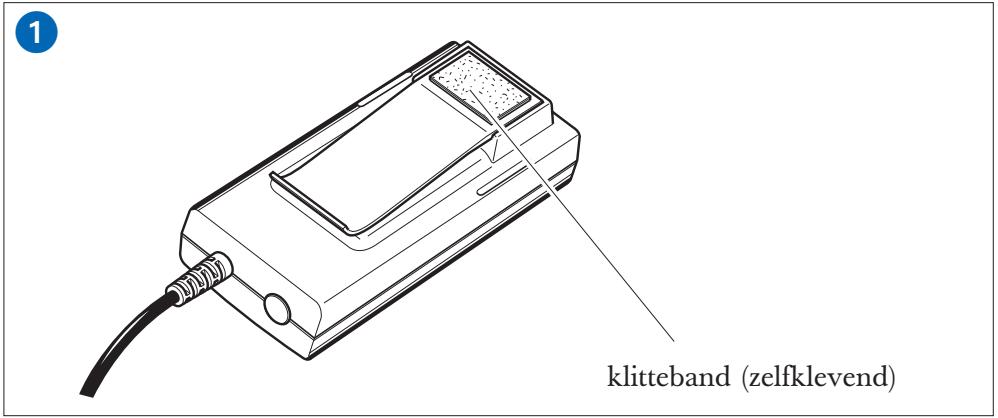

1 klitteband (zelfklevend), afb. ①

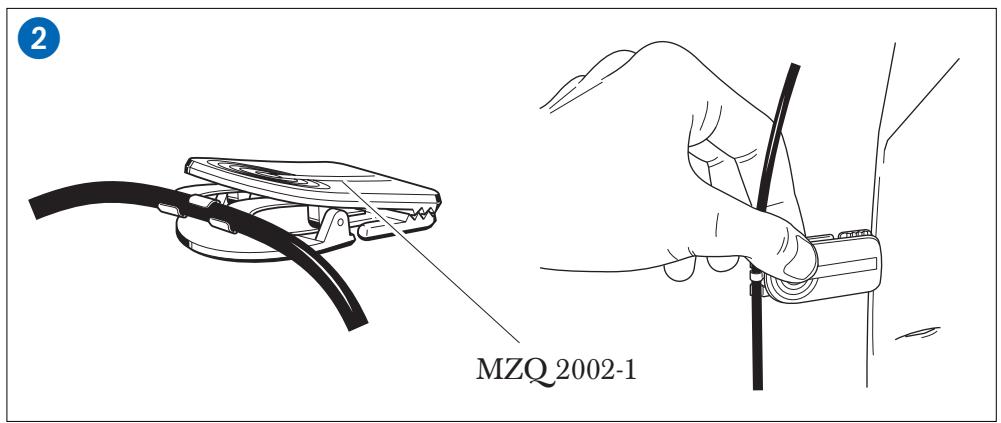

1 klemhouser MZQ 2002-1(Art. No. 44740), afb. 2

Impedantie actief/passief:

Vervormingsfactor

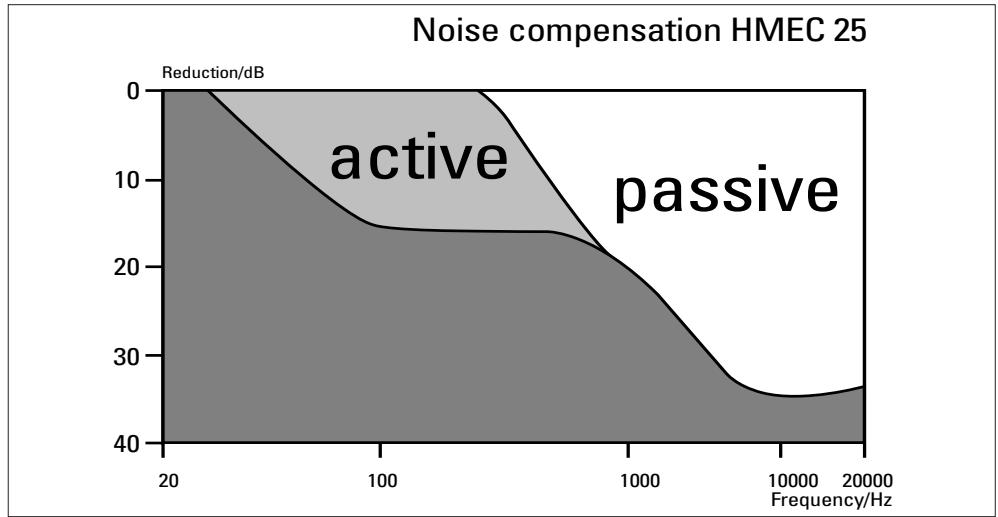

Geluiddemping actief en passief

Frequentiekarakteristiek van de actieve geluiddemping

Omvormingsprincipe

Overdrachtsbereik bij een

afstand van 2 cm

t.o.v. de mondhoek

Max. geluidsdrukpiek

Uitgangsspanning

Aansluitweerstand

Voedingsspanning

Drukkracht koptelefoon

Gewicht zonder kabel

Kabel

Stekker HMEC25-KA

HMEC25-CA

Voedingsspanning

Bedrijfstijd

Weergave:

NoiseGard™ HMEC 25-KA / -CA

Koptelefoon

dynamisch, gesloten, op hetoorliggend

16 Hz - 22 kHz

200 ohm (mono) 400 ohm per uitgang (stereo)

Volume actief en passief gegelijk

< 1%

15dB± 3 dB in het bereik van 100Hz - 2kHz

50-600Hz

Microfoon incl. voorversterker

Back-Elektrt-condensatorkapsel

ruis onderdrukkend

300Hz - 5kHz

conform DO-214

120 dB (vervormingsfactor 1% )

400mV± 3 dB bij 114 dB

vanuit 6mm afstand (conform DO-214)

150 ohm

8 - 16 V DC, ca. 8 - 25 mA,

geschakeld conform RTCA/DO-214

Algemene specificities

ca. 2,5 N

170g

enkelzijdig, totale lenght: 1,8m

stereo jack 6,3mm (mono geschakeld)

hoofdtelefoon

PJ-068, 5,25 mm microfoon

XLR-5

2x1,5VMignon (AA) Alkali-mangaanbatterijen (2700 mAh)

ca. 20h

tweekleurenLED voor controle van de batterijen

Sennheiser electronic GmbH & Co. KG verklaren, dat dit toestel voldoet aan de toepasselijkke CE-normen en voorschriften.

Actuele informatatie met betrekking tot Sennheiser producten vindt u ook op Internet onder "http://www.sennheiser.com".

Wijzigingen voorbehonden
