Producttype	Oscillerend multifunctioneel gereedschap
Merk	Batavia
Model	BT-MT003
Voeding	Net, 230 V ~ 50 Hz
Opgenomen vermogen	250 W
Onbelaste snelheid	10.000 – 20.000 oscillaties/min
Oscillatiehoek	3,2° (links en rechts)
Afmetingen (L × B × H)	35 × 8 × 12 cm
Gewicht	1,4 kg
Hoofdfuncties	Snijden, schuren, schrapen, invalzagen
Meegeleverde accessoires	Segmentzaagblad, invalzaagblad, schuurzool (korrel 80, 120), inbussleutel
Systeem voor accessoirewissel	Gereedschapsloos, met snelontgrendelingshendel
Snelheidsregelaar	Elektronisch, instelwiel
Handgreep	Ergonomisch met rubberen bekleding
Geluidsniveau (LpA)	85 dB(A) (onzekerheid 3 dB)
Trillingen (ah)	9 m/s² (onzekerheid 1,5 m/s²)
Onderhoud en reiniging	Vóór reiniging stekker uittrekken; gebruik een licht vochtige doek; niet onderdompelen in water; controleer koolborstels na 50 uur gebruik
Veiligheid	Vergrendelbare schakelaar tegen onbedoeld starten; beschermkap; noodstop
Reserveonderdelen en repareerbaarheid	Beschikbaar op Batavia-Parts.com; koolborstels, schakelaar, zoolhouder
Beschermingsklasse	II (dubbele isolatie)
Goedkeuringen	CE, RoHS, GS
Garantie	2 jaar

Veelgestelde vragen - BT-MT003 Batavia

Hoe vervang ik het zaagblad van mijn Batavia BT-MT003?

Om het blad te vervangen, haalt u eerst de stekker uit het stopcontact. Gebruik de snelontgrendelingshendel bovenop de behuizing om het accessoire los te maken. Plaats het nieuwe blad en laat de hendel los. Zorg ervoor dat het goed vastzit voordat u weer aansluit.

Welke soorten accessoires kan ik met dit multifunctioneel gereedschap gebruiken?

De BT-MT003 accepte standaard accessoires met driehoekige schacht (steek 11 mm): segmentzagen voor hout en metaal, invalzagen, schrapers, schuurzolen met verschillende korrelgroottes. Gebruik alleen compatibele accessoires.

Hoe stel ik de snelheid van het gereedschap in?

De snelheid wordt ingesteld met het wiel op de handgreep. Draai het naar het 'schildpad'-symbool voor lage snelheid (geschikt voor schuren of delicate materialen) of naar de 'haas' voor hoge snelheid (zagen). De regelaar biedt een geleidelijke aanpassing.

Kan ik dit gereedschap gebruiken om tegels te snijden?

Ja, met een geschikt diamantzaagblad kan de BT-MT003 tegels, keramiek of steengoed snijden. Gebruik een diamantsegmentzaagblad, werk op gemiddelde snelheid en bevochtig het snijgebied licht om stof en hitte te verminderen.

Hoe reinig en onderhoud ik het multifunctioneel gereedschap?

Haal de stekker eruit vóór reiniging. Gebruik een licht vochtige doek om de behuizing af te nemen; gebruik geen oplosmiddelen. Reinig ventilatiesleuven met een zachte borstel. Controleer elke 50 uur gebruik de koolborstels en vervang ze indien nodig.

Wat moet ik doen als het gereedschap niet start?

Controleer eerst of de stekker goed in het stopcontact zit en of de netspanning werkt. Zorg ervoor dat de aan/uit-schakelaar niet is vergrendeld (de vergrendelknop moet worden ingedrukt om te kunnen inschakelen). Als het probleem aanhoudt, kunnen de koolborstels versleten zijn: vervang ze.

Is dit gereedschap geschikt voor intensief gebruik?

De BT-MT003 is ontworpen voor huishoudelijk en semi-professioneel gebruik. Neem bij continu intensief gebruik elke 15 tot 20 minuten een pauze om oververhitting te voorkomen. Het vermogen van 250 W is geschikt voor incidentele renovatiewerkzaamheden.

Hoe kan ik reserveonderdelen of extra accessoires verkrijgen?

Reserveonderdelen (koolborstels, schakelaar, schuurzool) en accessoires zijn verkrijgbaar op Batavia-Parts.com of bij erkende dealers. Gebruik de referentie BT-MT003 om compatibele onderdelen te identificeren.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril en een stofmasker. Draag geen loszittende kleding. Houd het werkstuk stevig vast. Haal de stekker eruit voordat u een accessoire wisselt. Gebruik de vergrendelschakelaar om onbedoeld starten te voorkomen.

Hoe schuur ik correct met de BT-MT003?

Bevestig de juiste schuurzool (korrel 80 voor voorbewerken, korrel 120 voor afwerking). Stel een gemiddelde snelheid in. Oefen lichte en gelijkmatige druk uit; laat het gereedschap het werk doen. Beweeg het gereedschap in de richting van de nerf of in een cirkelvormige beweging. Forceer niet om krassen op het oppervlak te voorkomen.

GEBRUIKSAANWIJZING BT-MT003 Batavia

1. Aan/Uit schakelaar
2. Snelheidsregelaar
3. Gereedschapopname
4. Inbussleutel
5. Inbusbout
6. Flens
7. a, b, c. Stofafzuig adapter d. Bevestigingspunt stofzuig adapter
8. 14 stuks schuurpapier (5x K60, 5x K80, 4x K120)
9. Schuurzool
10. Halfrond zaagblad
11. Schraper
12. Recht zaagblad

INHALTSVERZEICHNIS

Veiligheidsvoorschriften 28

Voor het eerste gebruik. 32

Gebruik van schuurpapier . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Schuurpapier aanbrengen en verwijderen . . . . . . . . . . . . . . . . . . . . 33

Monteren van het zaagblad of de schraper. . . . . . . . . . . . . . . . . . . . 33

Aan/Uit schakelen van de machine . . . . . . . . . . . . . . . . . . . . . . 33

Instellen van de snelheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

EG-Conformiteitsverklaring 35

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Gevaar voor elektrische schok.

Verwijder onmiddellijk de netstekker uit het stopcontact indien de netkabel beschadigd raakt en tijdens reiniging en onderhoud.

Gevaar voor rondvliegende voorwerpen. Houd omstanders uit de buurt van het werkgebied.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

Het toerental van de machine kan elektronisch worden ingesteld.

Klasse II apparaat - Dubbel geïsoleerd - een geaarde stekker is niet noodzakelijk.

Werp het product niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

ALGEMENE

VEILIGHEIDSVOORSCHRIFTEN VOOR ELEKTRISCH GEREEDSCHAP

Waarschuwing! Lees alle instructies goed door.

Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term "elektrisch gereedschap" in onderstaande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteitskabel als op apparatuur met een accu (draadloze apparatuur).

Bewaar deze instructies!

1. Werkgebied

a. Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken.

b. Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen.

c. Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid

a. Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok.

b. Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter.

c. Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter.

d. Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe

randen en bewegende delen.

Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.

e. Wanneer u elektrische

gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buiten-gebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner.

f. Gebruik elektrische apparatuur altijd in combinatie met een

reststroomverbreker. Het gebruik van een reststroomverbreker maakt de kans op een elektrische schok kleiner.

1. Persoonlijke veiligheid

a. Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereedschappen kan ernstige verwondingen tot gevolg hebben.

b. Gebruik veiligheidsvoorzieningen.

Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheidsvoorzieningen, zoals een stofmasker, speciale werkschoenen met antislip-zolen, een veiligheidshelm en gehoor-bescherming verkleinen de kans op persoonlijk letsel.

c. Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT-positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.

d. Verwijder alle instel- en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel- en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.

e. Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in onverwachte situaties beter onder controle houden.

f. Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

g. Wanneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt.

1. Gebruik en onderhoud van elektrisch gereedschap

a. Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen.

b. Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT-schakelaar niet werkt. leder elektrisch gereedschap dat niet kan worden in- en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.

c. Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veiligheids-maatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.

d. Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is

Nederlands

gevaarlijk in de handen van ongeoefende gebruikers.

e. Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.
f. Zorg dat snij- en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij- en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zijn eenvoudiger onder controle te houden.
g. Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties.
5. Service
a. Neem contact op met een gekwalificeerd specialist die originele onderdelen gebruikt bij de reparatie van uw elektrisch gereedschap. Dit garandeert een goede werking van het apparaat.

VEILIGHEIDSVOORSCHRIFTEN VOOR DE MULTITOOL

Om fouten en schade te vermijden en in het belang van uw gezondheid leest u aub de bijgevoegde Algemene Veiligheidsinstructies alsmede volgende aanwijzingen nauwkeurig door:

- Controleer of de netspanning met de gegevens op het typeplaatje overeenkomt.

• Personen met beperkte fysieke, sensorische of psychische capaciteiten mogen het apparaat niet gebruiken, tenzij zij onder begeleiding zijn van een voor hun veiligheid verantwoordelijke persoon, die aanwijzingen kan geven hoe het apparaat gebruikt moet worden.
• Het multifunctionele apparaat is met de bijgevoegde schuurpapier alleen geschikt voor droge schuurwerkzaamheden.
• Het apparaat is met de bijgevoegde zaagbladen alleen geschikt voor het zagen van hout en kunststof.
• Trek de stekker uit het stopcontact voordat u het apparaat gaat reinigen of onderhoud gaat plegen.
• Blijf met uw handen weg van het zaagvlak en het zaagblad.
• Houdt het te zagen voorwerp nooit in de hand of boven uw been vast. Maak het voorwerp aan een stabiele ondergrond vast. Het is van belang het stevig te bevestigen om het gevaar van lichamelijk contact of vastlopen van het zaagblad te verhinderen.
• Pak het apparaat alleen aan de geïsoleerde oppervlakten vast wanneer u werkzaamheden uitvoert, waarbij het zaagblad verborgen stroomleidingen kan raken. Het contact met een leiding die onder stroom staat zet ook de metalen delen van het apparaat onder stroom en veroorzaakt een elektrische schok.
• Gebruik alleen de passende zaagbladen met de juiste boringen en de schuurpapier in de juiste maat.
• Gebruik nooit een beschadigde of onjuiste schijf onder het zaagblad of een beschadigde bevestigingsschroef. De bijgevoegde schijf en schroef zijn speciaal voor het apparaat geconstrueerd en zorgen voor optimale prestatie en gebruiksveiligheid.
• Dompel het apparaat niet in vloeistoffen.
• Controleer of het schuurpapier juist bevestigd is, voordat u het apparaat aanzet.
• Vermijd contact met bewegende delen. U riskeert verwondingen!

- Schuur onder geen beding asbesthoudende materialen. Draag beschermende kleding en altijd een veiligheidsbril.

• Denk eraan, dat bij het schuren van lakken giftige stoffen kunnen vrijkomen. Gebruik een ademmasker en zorg voor voldoende ventilatie.
• Als een stofzuiger aan de adapter gemonteerd wordt, controleer dan dat de stofzuiger op de juiste manier wordt gebruikt om gevaar van stofverspreiding te reduceren.
• Werk niet in vochtige omgeving en bewerk geen vochtig gemaakte materialen, zoals bijv. behang e.d. Besprenkel oppervlakten, die u wilt bewerken niet met vloeistoffen die oplosmiddelen bevatten. Bij het krabben kunnen door verhitting van de werkstoffen giftige dampen ontstaan.
• Zet het te bewerken voorwerp goed vast, bijv. door het in een bankschroef vast te klemmen. Houd de krabber altijd met beide handen vast en zorg voor een veilige stand.
• Denk eraan, dat het apparaat en de accessoires na langer gebruik warm worden. Overbelast het apparaat niet. Laat het tussen de werkzaamheden door steeds weer afkoelen.
• Mocht er schade aan het apparaat ontstaan, gebruik het dan niet meer en laat het door een vakman repareren of wendt u tot onze klantensevice. Demonteer het apparaat niet en probeer het niet zelf te repareren. Als het netsnoer is beschadigd, moet dit worden vervangen door de fabrikant of een servicecentrum om gevaren te voorkomen.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR MULTITOOLS

Het aanraken of inademen van tijdens gebruik vrijkomende stof (bijv. met loodhoudende verf bewerkte oppervlakken, hout en metaal) kan schade toebrengen aan uw gezondheid en de gezondheid van omstanders. Draag altijd geschikte beschermende uitrusting, zoals een stofmasker. Zorg tijdens gebruik altijd voor een goede stofafzuiging.

• Bewerk geen materialen die asbest bevatten. Asbest wordt als kankerverwekkend beschouwd.
• Bewerk geen metaal met een magnesiumgehalte van meer dan 80%.
• Wees uiterst voorzichtig bij het bewerken van geverfde oppervlakken.
• Gebruik geen accessoires die niet specifiek zijn ontworpen en aanbevolen door de fabrikant. Gevaar voor persoonlijk letsel.
• Controleer de machine en de accessoires voor ieder gebruik. Gebruik geen accessoires die verbogen, vervormd of op andere wijze beschadigd zijn. Indien u de machine of een van de accessoires laat vallen, controleer dan de machine of het accessoire op beschadiging. Vervang indien nodig het accessoire.
• Gebruik uitsluitend accessoires die worden aanbevolen door de fabrikant.
• Gebruik uitsluitend accessoires die geschikt zijn voor de toepassing.
• Gebruik uitsluitend accessoires met de juiste afmetingen.
• Gebruik geen accessoires die koelvloeistoffen vereisen. Gevaar voor elektrische schok.
• Zorg ervoor dat de accessoires juist zijn gemonteerd. Gebruik geen adapters of andere hulpmiddelen om accessoires met een andere as diameter te monteren.
• Zorg ervoor dat de maximale snelheid van het accessoire groter is dan of gelijk is aan de maximale snelheid van de machine. Zie het typeplaatje op de machine.
• Laat na het monteren van de accessoires de machine onbelast draaien op een veilige plek. Indien de machine sterk vibreert, schakel dan onmiddellijk de machine uit, verwijder de netstekker uit het stopcontact en probeer het probleem te verhelpen.
• Zorg ervoor dat het werkstuk correct wordt ondersteund of vastgezet.
• Draag een veiligheidsbril. Draag gehoorbescherming. Draag een stofmasker. Gebruik indien nodig andere beschermingsmiddelen, zoals veiligheidshand-

Nederlands

schoenen, veiligheidsschoenen, etc. Gevaar voor persoonlijk letsel.

• Houd omstanders uit de buurt van het werkgebied. Zorg ervoor dat alle personen in het werkgebied beschermende uitrusting dragen. Gevaar voor persoonlijk letsel.
• Houd het netsnoer uit de buurt van het draaiende accessoire. Indien het netsnoer het draaiende accessoire raakt, kunnen uw handen of armen in contact komen met het accessoire. Gevaar voor persoonlijk letsel.
• Houd de machine vast bij de geïsoleerde oppervlakken op plekken waar het accessoire in contact kan komen met verborgen bedrading of het netsnoer. Indien het accessoire in contact komt met een onder spanning staande draad, kunnen de bloot-gestelde metalen delen van de machine ook onder spanning komen. Gevaar voor elektrische schok.
• Gebruik de machine niet terwijl u deze naast u draagt. Gevaar voor persoonlijk letsel.
• Gebruik de machine niet in de buurt van brandbare materialen. Brandgevaar.
• Wees erop bedacht dat het accessoire na het uitschakelen van de machine nog korte tijd blijft doordraaien. Probeer niet zelf het accessoire tot stilstand te brengen.
• Plaats de machine nooit op een tafel of een werkbank voordat deze uitgeschakeld is.
• Reinig regelmatig de ventilatieopeningen. Gevaar voor elektrische schok.

Controleer altijd of de spanning van de stroom-toevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine niet indien het netsnoer of de netstekker zijn beschadigd.
• Gebruik uitsluitend verlengkabels die geschikt zijn voor het vermogen van de machine met een minimale dikte van 1,5 mm². Indien u een verlengkabelhaspel gebruikt, rol dan altijd de kabel volledig uit.

TRILLINGSNIVEAU

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• gebruik van de machine voor andere toe-passingen, of met andere of slecht onderhouden accessoires, kan het blootstelling-sniveau aanzienlijk verhogen.
• wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

Haal de multitool en alle accessoires uit de verpakking en controleer alle onderdelen op transportschade.

Houd verpakkingsmateriaal buiten het bereik van kinderen. Er bestaat gevaar voor verstikking!

De multitool is geschikt voor droog schuren. De machine is geschikt voor verschillende materialen: hout, metaal, gips en kunststof. Het schuurpapier kan ook worden gebruikt voor het verwijderen van roest en oude verflagen. De zaagbladen zijn alleen geschikt voor het zagen van hout en kunststoffen.

Schakel, voor alle werkzaamheden aan de machine, altijd de machine uit en verwijder de netstekker uit het stopcontact!

Selecteer het schuurpapier volgens het te verwerken materiaal. Voor het grof schuren en voor oneffen oppervlakken, gebruik het schuurpapier met korrel 60 en 80 respectievelijk. Voor fijn schuren gebruik schuurpapier met een korrel van 120.

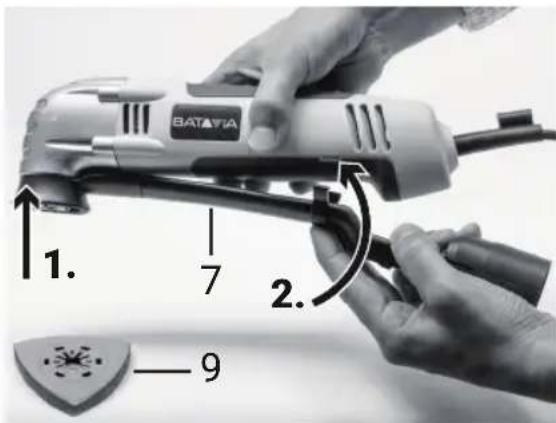

1. Plaats eerst de afzuigadapter (7) op de gereedschapopname (3), zoals afgebeeld (zie figuur).

Plaats de schuurzool (9) op de gereedschapopname (3) zodat de pennen van de gereedschapopname (3) in de uitsparingen van het accessoire passen. Schroef de inbusbout (5) en flens (6) vast met de bijbehorende inbussleutel (4).

1. Bevestig schuurpapier op de schuurzool d.m.v. klithechting. Zorg ervoor dat de perforatie in het schuurpapier overeenkomt met de perforatie op de schuurzool voor een optimale stofafzuiging.

2. Sluit een stofzuiger aan op de adapter. Gebruik altijd een stofzuiger voor schuurwerkzaamheden.

3. Schuif de AAN / UIT-schakelaar (1) naar voren en schakel de stofzuiger in. Houd de machine goed vast en verplaats de schuurzool heen en weer evenwijdig aan de werkstuk. Oefen geen extra druk op het gereedschap uit tijdens het schuren. Het gewicht van de machine genereert voldoende druk voor het schuren. Houdt u er rekening mee dat extra druk geen toename van de schuurcapaciteit geeft en te veel druk kan leiden tot oververhitting van de motor.

De schuurzool is voorzien van klittenband, zodat het schuurpapier (8) snel en eenvoudig bevestigd kan worden. Zorg ervoor dat het klittenband oppervlak van de schuurzool schoon en stofvrij is voor een optimale hechting van het schuurpapier.

1. Plaats het schuurpapier op de schuurzool en druk deze stevig vast. Zorg ervoor dat de perforatie in het schuurpapier overeenkomt met de perforatie op de Schuurzool voor een optimale stofafzuiging.
2. Om het schuurpapier te verwijderen pak het schuurpapier vast en trek deze van de schuurzool.

MONTEREN VAN HET ZAAGBLAD OF DE SCHRAPER

1. Bevestig het accessoire (zaagblad of schraper) op de gereedschapopname (3). Het accessoire kan in elke gewenste positie worden gemonteerd bijvoorbeeld in lijn met de multitool of de linker of rechterkant van de machine.
2. Plaats het accessoire op de gereedschapopname (3) zodat de pennen van de gereedschapopname (3) in de uitsparingen van het accessoire passen.
3. Bevestig het accessoire met de flens (6) en de inbusbout (5). Zorg ervoor dat de flens met de bolle zijde naar boven is (zie figuur).

1. Om de machine in te schakelen, schuift u de aan/uit-schakelaar (1) naar voren.
2. Om de machine in te schakelen, schuift u de aan/uit-schakelaar (1) naar achteren.

De snelheidsregelaar voor het toerental wordt gebruikt voor het instellen van de snelheid. De snelheidsregelaar voor het toerental kan in 6 posities worden ingesteld. De ideale snelheid is afhankelijk van de toepassing en van het te bewerken materiaal. Stel de snelheid niet in tijdens gebruik. Draai het instelwiel voor het toerental (2) naar de gewenste positie. De gewenste snelheid voor het zagen of schuren van een werkstuk is afhankelijk van het materiaal dat moet worden bewerkt. Maak voor de beste prestaties eerst een aantal proefstukken.

ACCESSOIRES

Zaagblad rond

Doel: Dwarssneden, afkorten en invallend zagen. Bijvoorbeeld deurkozijnen inkorten.

Zaagblad recht

Doel: Dwarssneden, afkorten en diep invallend zagen. Bijvoorbeeld deurkozijnen inkorten.

Schraper

Materiaal: Hout producten, kunststof, lak- en verflagen, lijmresten.

Doel: schrapen en reinigen oppervlakken, verwijderen van lijmresten en verflagen.

Schuurzool

Doel: schuren aan randen in hoeken of op moeilijk bereikbare plaatsen.

REINIGING EN ONDERHOUD

• Haal voor alle reinigingswerkzaamheden de stekker uit het stopcontact!
• Houd veiligheidsvoorzieningen, ventilatieopeningen en de behuizing van de motor zo goed mogelijk vrij van stof en vuil. Veeg de machine af met een schone doek of blaas hem uit met perslucht onder lage druk.
• Wij bevelen aan om de machine direct na ieder gebruik te reinigen.
• Reinig de machine regelmatig met een vochtige doek en een beetje zachte zeep. Gebruik geen reinigings- of oplosmidde- len; die kunnen de kunststof delen van de machine aantasten. Let erop dat er geen water in het binnenste van de machine kan komen.

TECHNISCHE GEGEVENS

Voltage	230-240 ~
Frequentie	50 Hz
Vermogen	300 W
Onbelast toerental	10.000 - 18.500 RPM
Geluidsvermogenniveau	84 dB(A) (K = 3)
Geluidsdrukniveau	95 dB(A) (K = 3)
Vibratiewaarde	.4,2 m/s2 (K = 1.5)
Isolatie klasse.	Class II

AFVALVERWERKING EN HERGEBRUIK

De machine mag niet worden afgevoerd met het huishoudelijk afval.

De machine bevindt zich in een verpak-

king om transportschade te vermijden. Deze verpakking is grondstof en is dus herbruikbaar of kan weer in de grondstoffenkringloop teruggevoerd worden.

De machine en zijn accessoires bestaan uit verschillende materialen, zoals bijv. metaal en kunststoffen. Voer defecte onderdelen af als gevaarlijke stoffen. Vraag bij de vakhandel of op het gemeentehuis om meer informatie!

CE-CONFORMITEITSVERKLARING

Hiermee verklaren wij, Batavia GmbH, Wethouder Buitenhuisstraat 2a, NL-7951 SM Staphorst, dat het apparaat Multitool, Artikel Nr. 7062387, Model Nr. BT-MT003 op grond van zijn ontwerp en bouwwijze en in de door ons in omloop gebrachte uitvoering voldoet aan de desbetreffend van toepassing zijnde fundamentele veiligheids- en gezondheidsvereisten van de EG-richtlijnen: 2006/42/EG (Machines), Elektromagnetische compatibiliteit 2014/30/EU. Voor de evaluatie van de conformiteit zijn de volgende geharmoniseerde normen toegepast:

EN 60745-1/A11:2010

EN 60745-2-4/A11:2011

EN 55014-1:2006/A2:2011

EN 55014-2:1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013.

Staphorst, 15 juni 2015

Technische documentatie bewaard door:

Meino Seinen, Batavia GmbH,

Weth.Buitenhuisstraat 2a, 7951 SM Staphorst,

Nederland

2 YEAR WARRANTY

Modelnr. BT-MT003

Art.Nr. 7062387

BATAVIA

Multitool

300 W

Dit Batavia product heeft 2 jaar garantie

Geachte klant, onze producten ondergaan een streng kwaliteitscontrole proces. Wanneer dit product niet correct functioneert, wend u zich alstublieft altijd eerst tot onze klantenservice. Bewaar altijd uw aankoopbewijs. De garantieservice is alleen van toepassing op materiaal- of productiefouten. Uitgesloten zijn gebreken veroorzaakt door intensief gebruik, misbruik en incorrecte behandeling of extern geweld.

Maandag t/m vrijdag van 9 tot 17 uur

00800 66477400
