GEBRUIKSAANWIJZING ERB36533W ELECTROLUX
Koel-vriescombinatie
Fridge-Freezer
Ga voor meer van onze ideeën naar www.electrolux.com
INHOUD
| Veiligheidsinformatie | 2 | Onderhoud en reiniging | 8 |
| Bediening | 4 | Problemen oplossen | 10 |
| Het eerste gebruik | 5 | Technische gegevens | 12 |
| Dagelijks gebruik | 5 | Montage | 12 |
| Nuttige aanwijzingen en tips | 7 | Het milieu | 15 |
Wijzigingen voorbehouden
In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.
Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroorzaakt is.
Veiligheid van kinderen en kwetsbare mensen
- Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.
Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spe- len.
- Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
- Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voedingskabel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.
- Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen raken.
Algemene veiligheid
Waarschuwing!
Houd de ventilatie-openingen altijd vrij van obstructies.
- Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een gewoon huishouden, zoals uitgelegd in dit instructieboekje.
- Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te versnellen.
- Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.
- Let op dat u het koelcircuit niet beschadigt.
- Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het appa-
raat, dit is een natuurlijk gas dat welis-waar milieuvriendelijk is, maar ook uiterst ontvlambaar.
Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van het apparaat niet beschadigd zijn ge-raakt.
Indien het koelcircuit beschadigd is:
- open vuur en ontstekingsbronnen vermijden
- de ruimte waar het apparaat zich bevindt grondig ventileren
- Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.
⚠ Waarschuwing! Alle elektrische onderdelen (netsnoer, stekker, compressor) mogen om gevaar te voorkomen uitsluitend worden vervangen door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.
- Het netsnoer mag niet verlengd worden.
- Verzeker u ervan dat de stekker niet platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroorzaken.
- Verzeker u ervan dat u de stekker van het apparaat kunt bereiken.
- Trek niet aan het snoer.
- Als de stekker los zit, steek hem dan niet in het stopcontact. Dan bestaat er een risico op een elektrische schok of brand.
- U mag het apparaat niet gebruiken zonder het afdekkapje (indien van toepassing) van het lampje.
- Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
- Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken.
- Stel het apparaat niet langdurig bloot aan direct zonlicht.
- De eventuele gloeilampen in dit apparaat zijn speciaal geselecteerd en uitsluitend bedoeld voor gebruik in huishoudelijke
apparaten. De lampjes zijn niet geschikt voor de verlichting van ruimtes.
Dagelijks gebruik
- Zet geen hete potten op de kunststof onderdelen in het apparaat.
- Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.
- Zet geen levensmiddelen direct tegen de luchtopening in de achterwand (Als het apparaat vorstvrij is).
- Diepgevroren voedsel mag niet opnieuw worden ingevroren als het eenmaal ont-dood is.
- Bewaar voorverpakte diepvriesproducten volgens de aanwijzingen van de fabrikant.
- U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.
- Leg geen koolzuurhoudende of mousse-rende dranken in de vriezer, deze veroorzaken druk op de fles die daardoor kan ontploffen, dit kan schade toebrengen aan het apparaat.
- IJslollies kunnen vrieswonden veroorzaken als ze rechtstreeks vanuit het apparaat geconsumeerd worden.
Onderhoud en reiniging
- Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
- Maak het apparaat niet schoon met metalen voorwerpen.
- Gebruik geen scherpe voorwerpen om ijs van het apparaat te krabben. Gebruik een kunststof schraper.
- Controleer de afvoer in de koelkast regelmatig op dooiwater. Maak de afvoer, indien nodig, schoon. Als de afvoer verstopt is, zal er water op de bodem van het apparaat liggen.
Installatie
Belangrijk! Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.
- Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat
niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.
- Wij adviseren u om 4 uur te wachten voordat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.

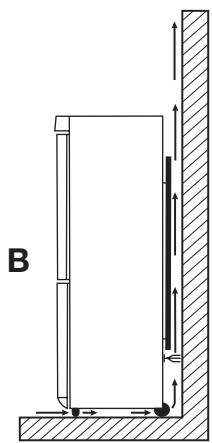

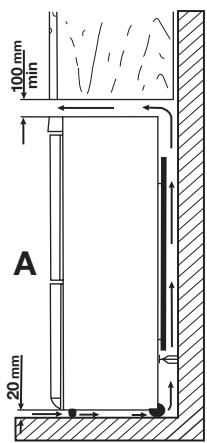

- Rond het apparaat dient adequate lucht-circulatie te zijn, anders kan dit tot over-verhitting leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de installatie opvolgen.

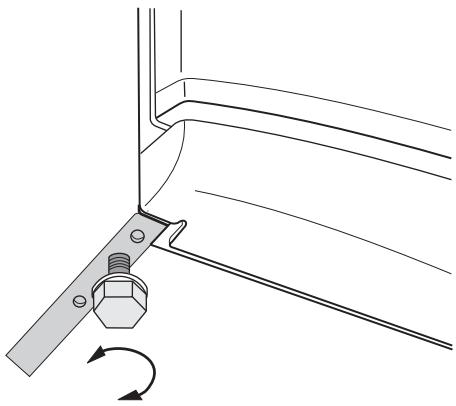

- De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voorkomen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.
- Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.
- Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.
- Sluit het apparaat alleen aan op een drinkwaterleiding. (Indien er een water-aansluiting voorzien is)
Onderhoud
- Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren
BEDIENING
Inschakelen
Steek de stekker in het stopcontact.
Draai de thermostaatknop op een gemiddelde stand.
Uitschakelen
Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen.
Temperatuurregeling
De temperatuur wordt automatisch gere-
geld.
Ga als volgt te werk om het apparaat in werking te stellen:
- draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen.
- draai de thermostaatknop op een hogere stand om de maximale koude te verkrijgen.
van onderhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.
- Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
Bescherming van het milieu
Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koel circuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Het isolatieschuim bevat ontvlambare gassen: het apparaat moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool zijn recyclebaar.
Een gemiddelde instelling is over het algemeen het meest geschikt.
De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:
• de omgevingstemperatuur
- hoe vaak de deur geopend wordt
- de hoeveelheid voedsel die bewaard wordt
- plaatsing van het apparaat.
Belangrijk! Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken waardoor er ijs op de achterwand
HET EERSTE GEBRUIK
De binnenkant schoonmaken
Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur
DAGELIJKS GEBRUIK
Vers voedsel invriezen
Het vriesvak is geschikt voor het invriezen van vers voedsel en voor het voor een lange periode bewaren van ingevroren en diepgevroren voedsel.
Om vers voedsel in te vriezen moet de gemiddelde instelling veranderd worden. Om het invriezen sneller te laten verlopen moet u de thermostaatknop echter op een hogere stand instellen om de maximale koude te kunnen verkrijgen.
Belangrijk! In deze omstandigheden kan de temperatuur in de koelkast tot onder de 0°C dalen. Als dat gebeurt de thermostaatknop op een warmere stand instellen.
Zet het verse voedsel dat u in wilt vriezen op het bovenste vak.
Het bewaren van ingevroren voedsel
Als u het apparaat voor het eerst of na een periode dat het niet gebruikt is inschakelt, het apparaat minstens 2 uur op een hoge instelling laten werken voordat u er producten in plaatst.
Belangrijk! In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder "tijdsduur" is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is). gevormd wordt. In dat geval moet de knop op een hogere temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken.
van een nieuw product weg te nemen.
Droog daarna grondig af.
Belangrijk! Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak.
Ontdooien
Diepgevroren of ingevroren voedsel kunt, voordat het gebruikt wordt, in het koelvak of op kamertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig is.
Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de bereiding iets langer duren.
Luchtkoeling
Met de Dynamic Air Cooling- (DAC)-ventilator wordt voedsel snel gekoeld en wordt de temperatuur in het koelvak gelijkmatiger. U kunt de ventilator inschakelen door op de schakelaar (1) te drukken. Het groene lampje (2) gaat aan.
Deze voorziening maakt snelle koeling van levensmiddelen mogelijk en zorgt voor een gelijkmatiger temperatuur in het vak.
Belangrijk! Schakel de ventilator in als de kamertemperatuur hoger dan 25° C is.

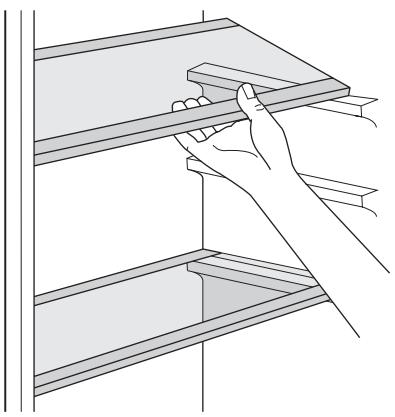

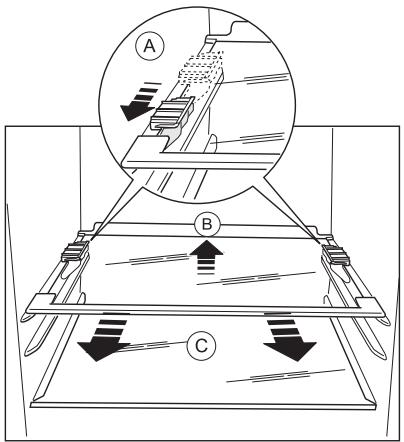

Verplaatsbare schappen
De wanden van de koelkast zijn voorzien van een aantal geleiders zodat de schappen op de gewenste plaats gezet kunnen worden.

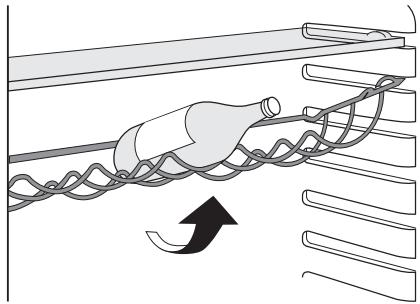

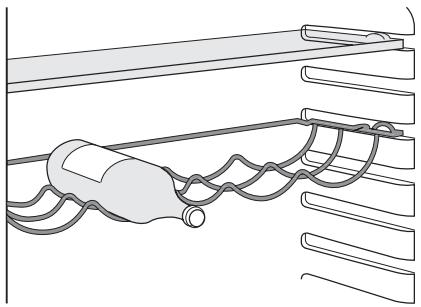

Plaats de flessen (met de openingen naar voren gericht) in het voorgeplaatste schap.
Belangrijk! Als het schap horizontaal geplaatst is, mogen alleen afgesloten flessen worden neergelegd.
Dit schap voor een flessenhouder kan worden gekanteld om vooraf geopende flessen te bewaren. Trek hiervoor de houder omhoog zodat deze omhoog draait en op het niveau erboven kan worden geplaatst.

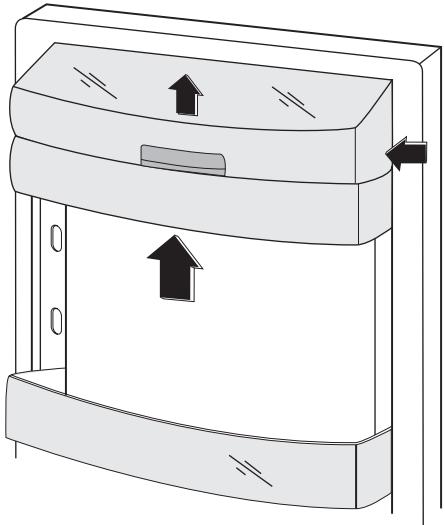

Het plaatsen van de deurschappen
Om het bewaren van voedselpakketten van verschillende afmetingen mogelijk te maken, kunnen de schappen op verschillende hoogtes geplaatst worden.
Om deze aanpassingen uit te voeren, gaat u als volgt te werk:
trek het schap geleidelijk in de richting van de pijlen totdat het los komt en plaats op een andere gewenste hoogte terug.

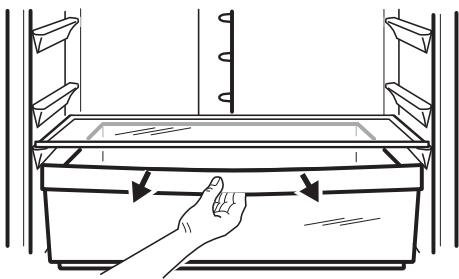

De FreshZonelade is geschikt voor het bewaren van vers voedsel zoals vis, vlees, schelp- en schaaldieren, omdat de temperatuur in dit vak lager is dan in de rest van de koelkast.

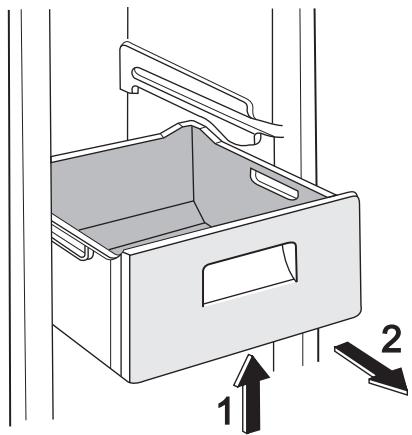

De vriesmanden uit de vriezer halen
De vriesmanden hebben een stop om te voorkomen dat ze er per ongeluk uit worden getrokken of eruit vallen. Op het moment dat u hem uit de vriezer wilt halen, trekt u de mand naar u toe en als u het eindpunt bereikt, haalt u de mand eruit door de voorkant schuin naar boven te houden. Als u hem terug wilt zetten, tilt u de voorkant van de mand iets op om hem in de
vriezer te schuiven. Druk als u eenmaal langs de eindpunten heen bent de manden weer op hun plaats.
NUTTIGE AANWIJZINGEN EN TIPS
Normale bedrijfsgeluiden
- U kunt een zwak gorgelend en borrelend geluid horen wanneer het koelmiddel door leidingen wordt gepompt. Dat is normaal.
- Als de compressor aan staat, wordt het koelmiddel rondgepompt en dan zult u een zoemend en kloppend geluid van de compressor horen. Dat is normaal.
- De thermische uitzetting kan een plotseling krakend geluid veroorzaken. Dit is een natuurlijk, niet gevaarlijk fysisch verschijnsel. Dat is normaal.
- Als de compressor in- of uitgeschakeld wordt, zult u een zacht "klikje" van de thermostaat horen. Dat is normaal.
Tips voor energiebesparing
- De deur niet vaker openen of open laten staan dan strikt noodzakelijk.
- Als de omgevingstemperatuur hoog is, de thermostaatknop op een lage temperatuur staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat. Als dit gebeurt, zet u de thermostaatknop naar een warmere instelling om de koelkast automatisch te laten ont-
dooien en zo elektriciteitsverbruik te besparen.
Tips voor het koelen van vers voedsel
Om de beste prestatie te verkrijgen:
- Zet geen warm voedsel of verdampende vloeistoffen in de koelkast
- dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft
- plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren
Nuttige tips voor het koelen
Nuttige tips:
Vlees (alle soorten) in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade.
Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier.
Gekookt voedsel, koude schotels, enz.: deze moeten afgedekt worden en mogen op willekeurig welk schap gezet worden.
Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst worden.
Boter en kaas: dit moet in speciale lucht-dichte bakjes gelegd of in aluminiumfolie of
plastic zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten.
Melkflessen: deze moeten een afdekdop hebben en opgeslagen worden in het fles-senrek in de deur.
Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koel-kast bewaard worden.
Tips voor het invriezen
Om u te helpen om het beste van het invriesproces te maken, volgen hier een paar belangrijke tips:
- de maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden. is vermeld op het typeplaatje;
- het invriesproces duurt 24 uur. Voeg gedurende deze periode niet meer in te vriezen voedsel toe;
- vries alleen vers en grondig schoongemaakte levensmiddelen van uitstekende kwaliteit in;
- bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden ingevroren en zo kunt u later alleen die hoeveelheid laten ontdooien die u nodig heeft;
- wikkel het voedsel in aluminiumfolie of plastic en zorg ervoor dat de pakjes luchtdicht zijn;
-
leg vers, nog niet ingevroren voedsel niet tegen het al ingevroren voedsel, om te voorkomen dat dit laatste warm wordt;
-
smalle pakjes zijn makkelijker op te bergen dan dikke; zout maakt voedsel minder lang houdbaar;
- water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen;
- het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is;
Tips voor het bewaren van ingevroren voedsel
Om de beste resultaten van dit apparaat te verkrijgen, dient u:
- er zich van te verzekeren dat de commercieel ingevroren levensmiddelen op geschikte wijze door de detailhandelaar werden opgeslagen;
- ervoor te zorgen dat de ingevroren levensmiddelen zo snel mogelijk van de winkel naar uw vriezer gebracht worden;
- de deur niet vaker te openen of open te laten staan dan strikt noodzakelijk.
- Als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden ingevroren.
- Bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarperiode.
ONDERHOUD EN REINIGING
Let op! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken.
Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herla- den mag alleen uitgevoerd worden door bevoegde technici.
Periodieke reiniging
Het apparaat moet regelmatig worden schoongemaakt:
- maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.
- controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon zijn en vrij van restjes zijn.
- spoel ze af en maak ze grondig droog.
Belangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet.
Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reini-gingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten.
Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat schoon met een borstel of stofzui- ger. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik besparen.
Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt.
Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aan- tasten/beschadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwasmiddel.
Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact.
Het ontdooien van de koelkast
Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een go-tje in een speciale opvangbak aan de ach- terkant van het apparaat, boven de compressormotor, waar het verdampt.
Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koelvak regelmatig schoon te maken, om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen. Gebruik daarvoor de speciale reiniger, die al in het afvoergaatje zit.
De vriezer ontdooien
Een zekere hoeveelheid rijp zal zich altijd vormen op de schappen van de vriezer en rond het bovenste vak.
Ontdooi de vriezer wanneer de rijplaag een dikte van ongeveer 3-5 mm bereikt heeft.
Volg onderstaande aanwijzingen om de rijp te verwijderen:
- trek de stekker uit het stopcontact of schakel het apparaat uit
- Verwijder al het ingevroren voedsel, wikkel het in een paar lagen krantenpapier en leg het op een koele plaats.
• haal de vriesladen eruit
- doe isolerend materiaal om de laden, bijv. dekens of kranten.
Het ontdooien kan worden versneld door schalen met heet (niet kokend) water in de vriezer te plaatsen.

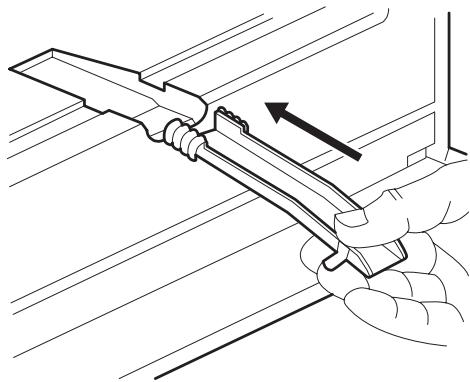

- Maak het afvoerkanaal los van zijn rustpositie, druk hem in volgens de afbeelding en plaats hem in de onderste vrieslade waar het water zich kan verzamelen.
- Schraap het ijs er voorzichtig af als het begint te ontdooien. Gebruik een schra-per van hout of kunststof
- maak wanneer al het ijs is gesmolten de kast schoon en veeg hem droog, plaats vervolgens het afvoerkanaal weer terug op zijn plaats.
- schakel de kast in en plaats het bevroren voedsel terug.
Wij adviseren u het apparaat enkele uren op de hoogste stand van de thermostaat te laten werken zodat de bewaartemperatuur zo snel mogelijk bereikt wordt.
Belangrijk! Gebruik nooit scherpe metalen gereedschappen om de rijp van de verdamper te krabben, deze zou beschadigd kunnen raken. Gebruik geen mechanische of kunstmatige middelen om het ontdooiproces te versnellen, behalve
die middelen die door de fabrikant zijn aanbevolen. Een temperatuurstijging tijdens het ontdooien van de ingevroren levensmiddelen, kan de veilige bewaartijd verkorten.
PROBLEMEN OPLOSSEN
Let op! Voordat u storingen opspoort, de stekker uit het stopcontact trekken. Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden verricht door een gekwalificeerd technicus of deskundig persoon.
Belangrijk! Bij de werking van het apparaat zijn bepaalde geluiden te horen die heel normaal zijn (compressor- en circulatiegeluid).
| Probleem | Mogelijke oorzaak | Oplossing |
| Het apparaat maakt la-waai. | Het apparaat wordt niet goed ondersteund. | Controleer of het apparaat stabiel staat (alle vier de voetjes moeten op de vloer staan). |
| De compressor werkt continu. | De thermostaatknop staat mis-schien niet goed. | Stel een hogere temperatuur in. |
| De deur is niet goed gesloten. | Zie 'De deur sluiten'. |
| De deur is te vaak open gedaan. | Laat de deur niet langer open staan dan noodzakelijk. |
| De temperatuur van het product is te hoog. | Laat het product afkoelen tot ka-mertemperatuur voordat u het op-bergt. |
| De kamertemperatuur is te hoog. | Verlaag de kamertemperatuur. |
| Er loopt water over de achterkant van de koel-kast. | Tijdens het automatische ont-dooiproces ontdooit de rijp te-gen de achterwand. | Dit is normaal. |
| Er loopt water in de koel-kast. | De waterafvoer is verstopt. | Maak de waterafvoer schoon. |
| Producten verhinderen het water om in de wateropvangbak te lo-pen. | Zorg ervoor dat de producten de achterwand niet raken. |
| Er loopt water over de vloer. | De dooiwaterafvoer loopt niet in de verdamperbak boven de compressor. | Maak de dooiwaterafvoer vast op de verdamperbak. |
| Er is te veel rijp en ijs. | De producten zijn niet op de juiste wijze verpakt. | Pak de producten beter in. |
| De deur is niet goed gesloten. | Zie 'De deur sluiten'. |
| De thermostaatknop staat mis-schien niet goed. | Stel een hogere temperatuur in. |
| De temperatuur in het apparaat is te laag. | De thermostaatknop staat mis-schien niet goed. | Stel een hogere temperatuur in. |
| De temperatuur in het apparaat is te hoog. | De thermostaatknop staat mis-schien niet goed. | Stel een lagere temperatuur in. |
| De deur is niet goed gesloten.De temperatuur van het product is te hoog. | Zie 'De deur sluiten'.Laat het product afkoelen tot kamertemperatuur voordat u het op-bergt. |
| Er zijn veel producten tegelijk opgeborgen. | Berg minder producten tegelijk op. |
| De temperatuur in de koelkast is te hoog. | Er is geen koude luchtcirculatie in het apparaat. | Zorg ervoor dat er koude luchtcir-culatie in het apparaat is. |
| De temperatuur in het vriesvak is te hoog. | Producten liggen te dicht op elk-aar. | Berg de producten zodanig op dat er koude lucht kan circuleren. |
| Het apparaat werkt niet. | Het apparaat is uitgeschakeld. | Schakel het apparaat in. |
| De stekker zit niet goed in het stopcontact. | Steek de stekker goed in het stopcontact. |
| Het apparaat krijgt geen stroom. Er staat geen spanning op het stopcontact. | Sluit een ander elektrisch appa-raat aan op het stopcontact.Neem contact op met een ge-kwalificeerd elektricien. |
| Het lampje werkt niet. | Het lampje staat in stand-by. | Sluit en open de deur. |
| Het lampje is stuk. | Zie 'Het lampje vervangen'. |
Als het apparaat nog steeds niet naar behoren werkt na uitvoeren van de bovenstaande controles, neem dan contact op met een onderhoudsdienst.

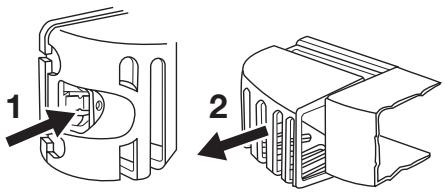

Het lampje vervangen
- Schakel het apparaat uit en trek de stekker uit het stopcontact.
- Druk het beweegbare deel in om de afdekking van het lampje (1) los te haken.
- Verwijder de afdekking van het lampje (2).
- Vervang het kapotte lampje door een nieuw lampje met hetzelfde vermogen dat specifiek bedoeld is voor huishoudelijke apparaten.
- Plaats de afdekking van het lampje terug.
- Het apparaat aansluiten.
- Open de deur. Controleer of het lampje gaat branden.
- Maak de afdichtingen van de deur schoon.
- Stel de deur, indien nodig, af. Raadpleeg "Montage".
- Vervang, indien nodig, de defecte deur- afdichtingen. Neem contact met de service-afdeling.
TECHNISCHE GEGEVENS
| | |
| Afmetingen | | |
| Hoogte | 1850 mm |
| Breedte | 595 mm |
| Diepte | 658 mm |
| Tijdsduur | | 20 uur |
| Spanning | | 230-240 V |
| Frequentie | | 50 Hz |
De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat en op het energielabel.
MONTAGE
Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren.
Opstelling
Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplaatje van het apparaat:
| Klimaat-klasse | Omgevingstemperatuur |
| SN | +10°C tot + 32°C |
| N | +16°C tot + 32°C |
| ST | +16°C tot + 38°C |
| T | +16°C tot + 43°C |
Plaats
Het apparaat moet uit de buurt geïnstalleerd worden van warmtebronnen, zoals radiatoren, boilers, direct zonlicht, enz. Zorg ervoor dat de lucht aan de achterkant van het apparaat vrij kan circuleren. Om voor een goede prestatie te zorgen, als het apparaat onder een overhangende muureenheid staat, moet de minimale afstand tussen de bovenkant van het apparaat en de muureenheid minstens 100 mm zijn. Het is echter beter om het apparaat niet onder een overhangende muureenheid te plaatsen. Het nauwkeurig waterpas zetten van het apparaat wordt gewaarborgd door de stelvoetjes onderaan het apparaat.
Waarschuwing! Het moet mogelijk zijn het apparaat van de hoofdstroomtoevoer af te halen; de stekker moet daarom na installatie gemakkelijk toegankelijk zijn.
Elektrische aansluiting
Zorg er vóór het aansluiten voor dat het vol-
tage en de frequentie op het typeplaatje
overeenkomen met de stroomtoevoer in uw
huis.
Het apparaat moet geaard zijn. De net-snoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet ge-aard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien.
De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheidsmaatregelen niet worden nageleefd. Dit apparaat voldoet aan de EU. richtlijnen.

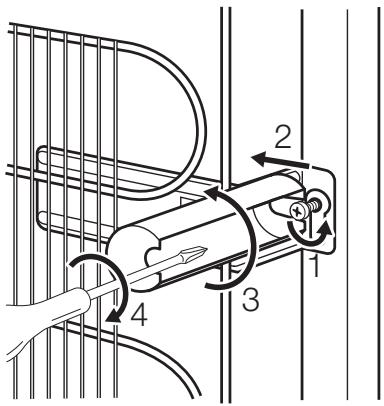

Afstandsstukken achterkant
U vindt de twee afstandhouders in de zak van de gebruikershandleiding.
Volg deze stappen om de afstandhouders te installeren:
- Draai de schroef los.
- Plaats de afstandhouder onder de schroef.
- Draai de afstandshouder in de juiste positie.
- Draai de schroeven opnieuw aan.
Zorg bij het plaatsen van het apparaat ervoor dat het apparaat horizontaal staat. Dit kan worden gerealiseerd via de twee stelvoetjes onderaan het apparaat.
Het verwijderen van de geleiders van de schappen
Uw apparaat is voorzien van borgklemmen voor de schappen die het mogelijk maken de schappen vast te zetten tijdens transport.
Om deze te verwijderen gaat u als volgt te werk:
- Trek de schaphouders in de richting van de pijl (A).
- Til het schap aan de achterkant op en duw het naar voren tot het vrij komt (B).
- Verwijder de borgklemmen (C).
Omkeerbaarheid van de deur
Waarschuwing! Voordat werkzaamheden worden uitgevoerd, moet u zich ervan verzekeren dat de stekker uit het stopcontact is getrokken.
Belangrijk! Om de volgende handelingen uit te voeren, raden we aan dit te doen met de hulp van een tweede persoon die de deuren van het apparaat tijdens de werkzaamheden stevig vasthoudt.

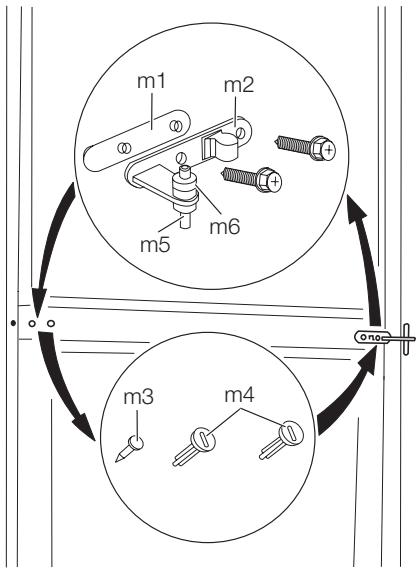

Open de deuren. Schroef het middelste scharnier (m2) los. Verwijder het kunststoffen tussenstuk (m1).
- Verwijder de tussenstukken (m6) en verplaats ze naar de andere kant van het scharnier (m5).
- Verwijder de deuren.
- Verwijder de linkerpen van het deksel van het middelste scharnier (m3, m4) en monteer de pen op de andere kant.
-
Monteer de pen van het middelste scharnier (m5) in het linkergat van de onderste deur.
-

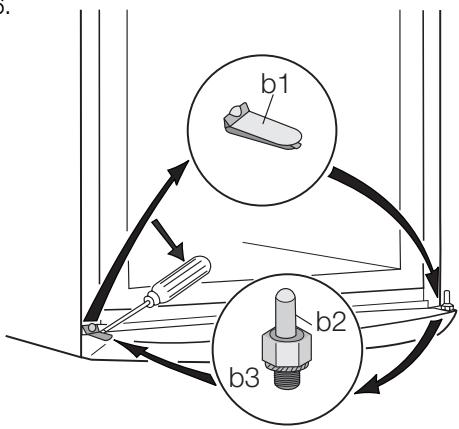

Verwijder, met behulp van gereedschap, het deksel (b1). Schroef het onderste scharnier (b2) en het tussenstuk (b3) los en monteer ze aan de andere kant.
- Zet de onderste deur terug op het onderste scharnier (b2).
- Breng het middelste scharnier (m2) aan in de linkeropening van de onderste deur.
C1
Verwijder het deksel, met behulp van gereedschap. (c1).
- Schroef het onderste scharnier (c2) los en monteer het aan de andere kant.
- Schroef het bovenste scharnier terug vast.
-
Bevestig de bovenste deur op het bovenste scharnier.
-
Plaats de bovenste deur weer op het middelste scharnier (c3) en kantel beide deuren enigszins.
- Schroef het middelste scharnier terug vast. Vergeet het kunststoffen tussenstuk niet.

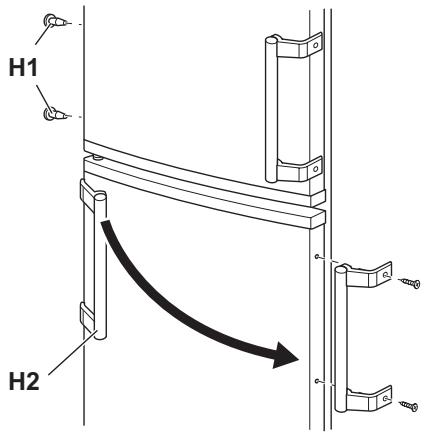

- Schroef de handgrepen (h2) los en bevestig ze aan de tegenovergestelde zijde.
Voer een eindcontrole uit en verzeker u ervan dat:
- Alle schroeven zijn aangedraaid.
- De magnetische afdichtstrip vast zit aan de kast.
- De deur goed open en dicht gaat.
Als de omgevingstemperatuur laag is (bijv. in de winter), kan het zijn dat de pakking niet precies op de kast past. Wacht in dat geval tot de pakking zich op een natuurlijke wijze zet.
Als u bovenstaande handelingen liever niet zelf uitvoert, neem dan contact op met de dichtstbijzijnde klantenservice. Een vakman van de klantenservice zal de draairichting van de deuren op uw kosten veranderen.
HET MILIEU
Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u
mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.
