DKE655M - Afzuigkap BOSCH - Gratis gebruiksaanwijzing en handleiding

Type product	Sierkap
Merk	Bosch
Model	DKE655M
Afmetingen (B x D x H)	60 cm x 50 cm x 40 cm
Gewicht	12 kg
Voeding	220-240 V, 50 Hz
Motorvermogen	180 W
Aantal snelheden	3 snelheden + intensief
Maximaal luchtdebiet	580 m³/h
Maximaal geluidsniveau	65 dB(A)
Verlichting	LED, 2 x 1.5 W
Filtertype	Wasbaar metaalfilter + optioneel koolstoffilter
Bediening	Drukknoppen
Luchtafvoer	Buitenafvoer of recirculatie
Afvoerdiameter	150 mm
Energielabel	A+
Onderhoud	Regelmatig reinigen van de metaalfilters in de vaatwasser
Veiligheid	Automatische uitschakeling bij oververhitting
Garantie	2 jaar

Veelgestelde vragen - DKE655M BOSCH

Wat is de aanbevolen installatiehoogte voor de afzuigkap DKE655M?

De aanbevolen installatiehoogte is 65 tot 75 cm boven een elektrische kookplaat, en 75 tot 85 cm voor een gasfornuis.

Hoe reinig ik de metaalfilters van de afzuigkap?

De metaalfilters kunnen in de vaatwasser of met de hand worden gereinigd met warm water en afwasmiddel. Het wordt aanbevolen om ze elke 2 tot 3 maanden te reinigen.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet ongeveer elke 6 maanden worden vervangen, vaker bij intensief gebruik. Het is niet wasbaar.

Kan de afzuigkap in recirculatiemodus werken?

Ja, de afzuigkap DKE655M kan worden gebruikt in recirculatiemodus met een geschikt koolstoffilter. In dit geval wordt de lucht gereinigd en terug de kamer in geblazen.

Hoe vervang ik de LED-lamp van de afzuigkap?

De LED-verlichting is ingebouwd. Voor vervanging is het aan te raden contact op te nemen met een erkende Bosch-specialist. De LED's hebben een zeer lange levensduur.

Wat is het geluidsniveau bij normaal gebruik?

Het geluidsniveau varieert per snelheid: ongeveer 55 dB(A) op snelheid 1, 60 dB(A) op snelheid 2 en 65 dB(A) op snelheid 3 en intensief.

Hoe stel ik de automatische uitschakeling in?

De afzuigkap DKE655M heeft een instelbare automatische uitschakelfunctie. Druk op de timer knop om een duur van 5, 10 of 15 minuten te selecteren.

Kan ik de afzuigkap installeren met een externe afvoer?

Ja, de afzuigkap kan worden geïnstalleerd in afvoermodus. Zorg ervoor dat de diameter van het afvoerkanaal 150 mm is en dat de uitlaat voldoet aan de lokale normen.

Wat te doen als de afzuigkap niet aangaat?

Controleer eerst de stroomtoevoer en de stroomonderbreker. Als het probleem aanhoudt, controleer dan de interne zekeringen. Als niets werkt, neem dan contact op met de Bosch klantenservice.

Waar kan ik reserveonderdelen vinden voor de afzuigkap DKE655M?

Reserveonderdelen zoals filters, lampen of bedieningselementen zijn verkrijgbaar bij de Bosch klantenservice of op erkende onderdelenwebsites.

GEBRUIKSAANWIJZING DKE655M BOSCH

Beschrijving van het apparaat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

□ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten. □ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. □ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

⚠ De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

□ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstoffilter gereinigd terug naar de keuken. □ Het vetfilter neemt de vettige bestanddelen van de keukendamp op. □ Het koolstoffilter bindt de reukstoffen.

Vóór het eerste gebruik

Belangrijke aanwijzingen:

□ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. □ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

□ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat. □ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

⚠️ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. ⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. ⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montagevoorschrift). ⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. ⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen. ⚠ Afzuigkap nooit zonder vetfilter gebruiken. ⚠️ Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen. ⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

⚠️ Gaskookplaten altijd op correcte wijze gebruiken.

Belangrijk:

De vlammen van de gaskookplaten moeten altijd met pannen zijn afgedekt.

Door de sterke warmteontwikkeling van de open gasvlammen kan de afzuigkap worden beschadigd.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

Bedienen van de wasemafzuigkap

⚠ De keukenwasem wordt op de doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken. □ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

Gewenste ventilatorstand instellen:

□ Druk op de desbetreffende toets.

Ventilator uitschakelen:

□ Druk op de toets 0.

Intensieve stand:

Met de intensieve stand wordt het hoogste vermogen bereikt. Deze stand is maar korte tijd nodig.

Verlichting:

□ Druk op de toets ⚙ om de verlichting aan en uit te schakelen. □ De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

□ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter na 8 tot 10 weken worden gereinigd. □ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk. Zeer verzadigde vetfilters niet samen met vaatwerk reinigen. □ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

Belangrijk:

Filter en onderhoud

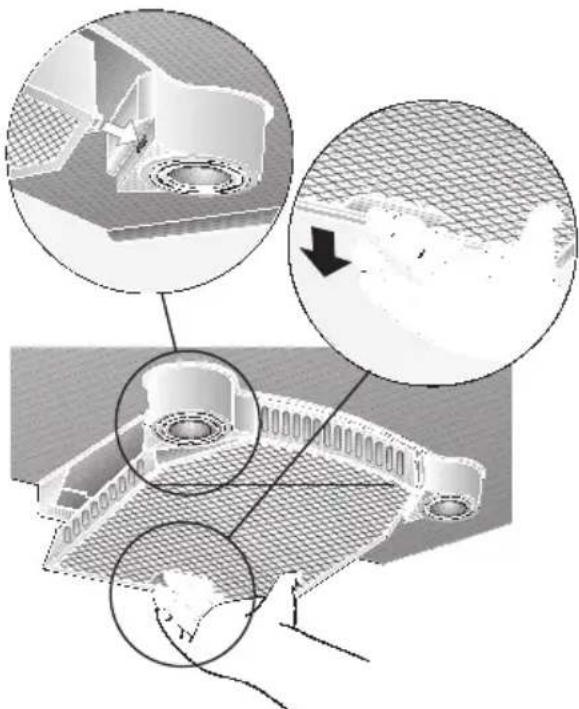

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Druk de blokkering van de vetfilters in de richting van de pijl in en klap de vetfilters naar beneden.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weer aan.

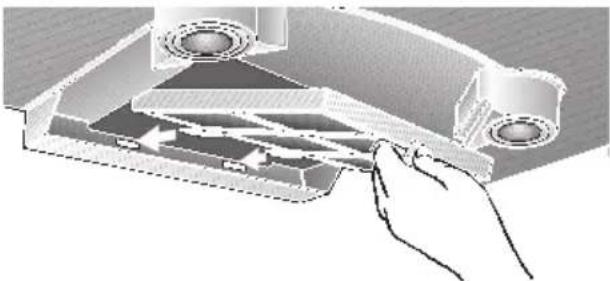

Actieve-koolfilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie. Aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
2. Breng het actieve-koolfilter aan.

1. Bevestig de voorste lip.
2. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

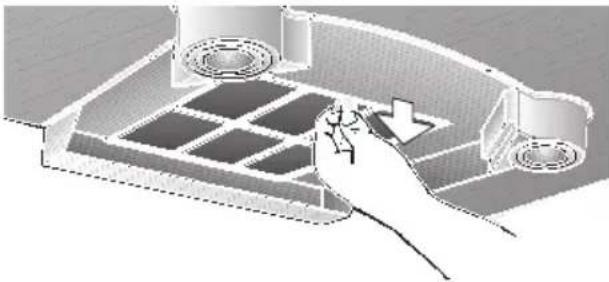

Verwijderen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters.
2. Druk op de voorste lip en verwijder het actieve-koolfilter in benedenwaartse richting.

1. Breng de vetfilters aan.

Vervangen van het actieve-koolfilter:

□ Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen.

□ Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).

□ Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-koolfilter:

□ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Maak de wasemafzuigkap stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. Geen schurende middelen of krassende sponsjes gebruiken. Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, niet-schurende edelstaalreiniger. Reinig alleen in de slijprichting.

Edelstalen oppervlakken niet met krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Aluminium en kunststof oppervlakken:

Gebruik een zachte, niet-pluizende zeem of microvezeldoek. Geen droge doeken gebruiken. Gebruik een mild glasreinigingsmiddel. Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Gebruik geen schurende middelen.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring weer aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen. N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Belangrijke voorschriften

⚠ Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

⚠ De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.

⚠ De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

⚠️ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.

Extra voorschriften bij gaskook-apparatuur:

⚠ Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

⚠️ De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.

⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.

⚠ Boven een gasfornuis is de montage bij een minimumafstand van 650 mm (afb. 1) alleen toegestaan als de volgende nominale warmtebelastingen (Hs) niet worden overschreden:

Gasfornuizen

Belasting van één brander max. 3,0 kW Belasting van alle branders max. 8,3 kW Belasting van de oven max. 3,9 kW

□ Gaskookplateaus

Belasting van één brander max. 3,9 kW Belasting van alle branders max. 11,3 kW

□ Gas-glaskeramiekkookplateau

De gegevens over nominale warmtebelastingen gelden niet voor gesloten gas-glaskeramiekkookplateaus. Neem beslist de gegevens van de fabrikant van het kookplateau in acht.

□ Fornuizen voor vaste brandstoffen

Hiervoor gelden dezelfde maximale nominale warmtebelastingen en dezelfde minimumafstand als bij gasfornuizen.

⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

⚠️ Hoe kleiner de afstand tussen wasemafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen, moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten), moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muurkast worden gebruikt.

Voor de montage

Optimaal vermogen van de wasemafzuigkap:

□ Korte, gladde luchtafvoerpijp. □ Zo min mogelijk bochten. □ Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

□ Ronde buizen: wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.

□ Platte kanalen moeten een gelijkwaardige inwendige diameter als ronde buizen hebben.

Ze dienen geen scherpe bochten te hebben.

∅ 120 mm ca. 113 cm³

∅ 150 mm ca. 177 cm³

□ Bij afwijkende buisdiameters: dichtstrips gebruiken.

□ Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Gebruik met circulatielucht

□ Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is.

Aansluiting luchtafvoerpijp ∅ 150 mm:

□ Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp ∅ 120 mm:

☐ Reduceerstuk op de luchtaansluiting schroeven en daaraan de luchtafvoerpijp bevestigen.

⚠ De complete montageset is verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

Voor de montage

Voorbereiden van de muur

□ De muur moet vlak en loodrecht zijn. □ Pluggen moeten stevig kunnen worden bevestigd.

Gewicht in kg:

	Luchtavoer	Luchtcirculatie
60 cm		22,622,1
70 cm		23,623,1
		25,725,290 cm

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

⚠ Bij reparaties moet de wasemafzuigkap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m. Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

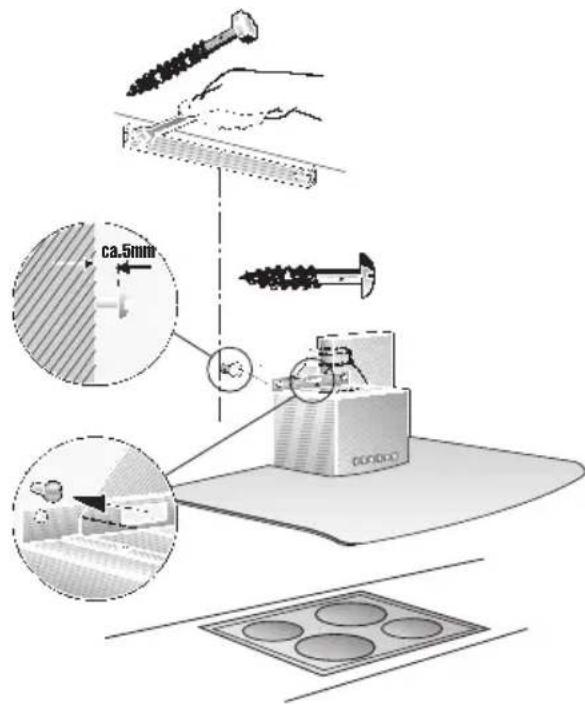

Inbouwen

De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiksaanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen.
3. Met behulp van het sjabloon plaatsen voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.

⚠️ Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

1. Vijf gaten voor de wasemafzuigkap en twee gaten voor de afscherming van de schoorsteen ø 8 mm boren en pluggen volledig in de muur duwen.

Opmerking: let op eventueel te monteren extra toebehoren.

1. De bevestigingshaak voor het schoorsteenafschermstuk vastschroeven met 2 zeskantschroeven.
2. De middelste schroef (bolkopschroef zonder onderlegplaatje) als montage-hulp voor de wasemafzuigkapbevestiging vastdraaien totdat deze nog ca. 5 mm uitsteekt.
3. Wasemafzuigkap aan de schroef ophangen. ⚠️ Het glasscherm mag de muur niet raken.

1. 4 zeskantschroeven met onderlegplaatjes vastdraaien.

⚠ Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuigkap op de juiste plaats worden gebracht.

Als er bij het vastschroeven druk wordt uitgeoefend op het glasscherm, kan het breken.

1. Plak beschermfolie over de gaten van de 2 onderste bevestigingsschroeven in het veiligheidsrooster.

1. Buisverbinding tot stand brengen.
2. Elektrische verbinding tot stand brengen.
3. Beschermfolie van beide schoorsteenafschermstukken verwijderen.

⚠️ Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.

1. Het bovenste schoorsteenafschermstuk (sleuven naar onderen) in het onderste schoorsteenafschermstuk schuiven.

⚠ Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafscherming te leggen.

1. De complete schoorsteenafscherming schuin in het glasscherm plaatsen en naar achteren draaien.

Attentie: De gaten in de schoorsteenafscherming moeten exact over de schakelaars passen.

1. De onderste schoorsteenafscherming met 4 schroeven van onderen en zijkant vastschroeven.
2. Het bovenste schoorsteenafschermstuk voorzichtig naar boven uittrekken en met 2 schroeven zijdelings vastschroeven op de bevestigingshaak.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
