Producttype	Fornuis
Merk	Siemens
Model	ER 77260
Breedte	60 cm
Hoogte (met verhoging)	85 cm
Diepte	60 cm
Gewicht	55 kg
Voeding	Elektrisch 230 V / 50 Hz
Max. totaal vermogen	10,5 kW
Kooktype	Inductie
Aantal kookzones	4
Oventype	Hetelucht met pyrolyse
Ovencapaciteit	65 L
Ovenfuncties	Hetelucht, onderwarmte, bovenwarmte, grill, pyrolyse
Ovenverlichting	Ja, halogeen
Reiniging	Automatische pyrolyse
Kinderbeveiliging	Bedieningsvergrendeling
Automatische uitschakeling	Ja, programmeerbaar
Restwarmte-indicatoren	Ja (kookzones en oven)
Ovendeur	Koud glas, verwijderbaar
Energieklasse	A
Repareerbaarheid	Repareerbaarheidsindex: 8,4/10
Productieland	Duitsland

Veelgestelde vragen - ER 77260 SIEMENS

Welke soorten pannen gebruiken op de inductiekookplaat?

Gebruik kookgerei met een ferromagnetische bodem (geëmailleerd staal, gietijzer, speciaal inductie RVS). Controleer met een magneet.

Hoe de oven reinigen na een pyrolyse?

Nadat de cyclus is voltooid en de oven is afgekoeld, veegt u de as weg met een vochtige doek. Gebruik geen chemicaliën.

Wat te doen als het fornuis niet aangaat?

Controleer de stroomonderbreker en het stopcontact. Zorg ervoor dat de kinderbeveiliging niet is ingeschakeld. Raadpleeg de handleiding voor de foutcode.

Hoe stel ik de oventimer in?

Druk op de timertoets, stel de tijd in met de +/- toetsen en bevestig. De oven wordt automatisch uitgeschakeld.

Wordt het ovenglas warm tijdens gebruik?

De deur heeft koud glas, maar het buitenoppervlak kan lauw worden. Houd kinderen uit de buurt.

Hoe ontgrendel ik de bediening?

Houd de kinderbeveiligingstoets 3 seconden ingedrukt tot het symbool verdwijnt.

Wat is de maximale ovencapaciteit?

De oven kan een kalkoen van 12 kg of een bakplaat van 40x30 cm bevatten. Verdeel het voedsel gelijkmatig.

Hoe vervang ik de ovenlamp?

Koppel het apparaat los, verwijder het beschermglas, draai de lamp los (halogeen 40 W, 300°C) en vervang deze. Monteer alles terug.

De oven geeft 'S' of 'F' weer: wat te doen?

Deze codes duiden op een sonde- of communicatiefout. Schakel het apparaat 5 minuten uit en zet het weer aan. Als het aanhoudt, neem contact op met de klantenservice.

Hoe bespaar ik energie met dit fornuis?

Gebruik de heteluchtmodus om meerdere gerechten te bakken. Verwarm alleen voor indien nodig. Gebruik geschikte pannen.

GEBRUIKSAANWIJZING ER 77260 SIEMENS

Wij danken u voor uw keuze voor dit apparaat. Dit praktische, moderne en functionele apparaat is vervaardigd uit materialen van hoge kwaliteit, die gedurende het hele proces zijn onderworpen aan een strenge controle en die nauwkeurig getest zijn, zodat het apparaat aan al uw eisen voor koken voldoet. Voor meer gemak bestaat deze gebruiksaanwijzing uit twee onderdelen: Gebruik en Installatie.

Wij verzoeken u derhalve om deze eenvoudige aanwijzingen door te lezen en op te volgen, zodat u vanaf het eerste gebruik verzekerd bent van een optimaal resultaat. U vindt er belangrijke informatie, niet alleen wat betreft gebruik, maar ook over veiligheid en onderhoud. Om onze producten te vervoeren zijn er beschermende verpakkingen nodig. Wij beperken de verpakkingen tot het hoogst noodzakelijke en alle materialen zijn hergebruikbaar. U kunt, net als wij, meewerken aan het behoud van het milieu, door de materialen in de dichtstbijzijnde daarvoor bestemde container te gooien. Gebruikte olie dient niet door de gootsteen te worden gespoeld, aangezien dat belastend is voor het milieu. Giet het in een afsluitbare bak en lever het in bij een inzamelpunt of gooi het, indien dat niet mogelijk is, in uw vuilnisemmer (het komt dan uiteindelijk op een stortplaats terecht en, hoewel dit niet de beste oplossing is, wordt op deze manier vervuiling van het water tegengegaan). Alvorens een oud apparaat af te danken, dient u het onbruikbaar te maken. Lever het daarna in bij een inzamelpunt voor gescheiden afval. Uw gemeente kan u informeren waar zich het dichtstbijzijnde inzamelpunt bevindt.

De verpakking van uw oude apparaat

Als op het typeplaatje van uw apparaat het symbool

staat; volg dan de volgende aanwijzingen op:

Milieuvriendelijk afvoeren

Pak het apparaat uit en voer de verpakking op een milieuvriendelijke manier af.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude.

INHOUD

Waarschuwingen omtrent veiligheid 75

Onderdelen van de kookplaat 77

Gaspitten 78

Geadviseerde diameter van de pan (cm) 79

Kookadviezen 80

Waarschuwingen voor het gebruik 81

Koken 81

Reiniging en onderhoud 82

Storingen 83

Garantievoorwaarden 84

Waarschuwingen omtrent veiligheid

Lees deze handleiding aandachtig door zodat u het apparaat op een goede en veilige manier kunt gebruiken. Volgens de geldende veiligheidsnormen mag de installatie en omvorming voor andere gassoorten alleen worden uitgevoerd door officieel erkend personeel. Controleer, alvorens uw nieuwe kookplaat te installeren, of de afmetingen juist zijn. Dit apparaat mag niet worden aangesloten op een inrichting voor de afvoer van de verbrandingsproducten. Dit apparaat is enkel ontworpen voor huishoudelijk gebruik; het commercieel of professioneel gebruik hiervan is niet toegelaten. Dit apparaat mag niet worden geïnstalleerd in jachten of caravans. De garantie zal enkel geldig zijn wanneer het gebruik nageleefd werd waarvoor deze ontworpen werd. De volgende aanwijzingen gelden alleen voor landen waarvan het symbool op het apparaat is aangegeven. Voor het aanpassen aan de landelijke gebruiksvoorwaarden dienen de technische aanwijzingen te worden opgevolgd. Op de plaats waar het apparaat komt te staan, moet een perfect werkende reglementaire ventilatie-inrichting aanwezig zijn. (Basisregels voor Installatie van Gas in Gebouwen BOE nr.281,24-11-93) Zorg ervoor dat het apparaat niet blootstaat aan luchtstromen: de gaspitten zouden anders kunnen doven. Dit apparaat is, als het van de fabriek komt, afgesteld op de manier die op het typeplaatje is weergegeven. Indien wijzigingen nodig zijn, dient u contact op te nemen met onze klantenservice. Sleutel niet aan de binnenkant van het apparaat. Neem zonodig contact op met de klantenservice. Bewaar de gebruiks- en installatievoorschriften, zodat u ze aan een eventuele volgende eigenaar kunt geven. Zet het apparaat niet aan indien het beschadigd is.

Oppervlaktes van kachels of kooktoestellen worden warm als ze aanstaan. Wees daarom voorzichtig en zorg ervoor dat kinderen niet in de buurt komen.

Gebruik het apparaat alleen voor het bereiden van voedsel en nooit als kachel.

Vetten of oliën die oververhit zijn, zijn gemakkelijk ontvlambaar. U dient derhalve altijd voorzichtig te werk te gaan bij de bereiding van voedsel met vet of olie, zoals patat.

Probeer brandend vet of olie nooit met water te blussen. GEVAARLIJK! Doe een deksel op de pan om het vuur te doven en zet de kookzone uit.

Bij storingen dient u de gastoevoer te sluiten en de elektriciteit uit te schakelen. Bel in dat geval meteen onze bevoegde klantenservice, die het euvel kan verhelpen.

Zet geen vervormde of instabiele pannen op de platen en gaspitten; deze kunnen omvallen.

Indien een kraan vast zit, dient u deze niet te forceren. Neem direct contact op met onze klantendienst, die de kraan kan repareren of vervangen.

Tijdens het gebruik van uw kookplaat dient u te voorkomen dat luchtstromen of koude vloeistoffen in contact komen met het glas. Het glas kan hierdoor namelijk breken.

- Gebruik geen stoomreinigers om de kookplaat te reinigen, aangezien er risico op elektrocutie bestaat.

☐ Dit apparaat is niet bestemd om te worden gebruikt door personen (met inbegrip van kinderen) waarvan de fysieke, sensoriële of mentale capaciteiten beperkt zijn of die onvoldoende ervaring of kennis hebben, behalve wanneer deze toezicht of instructies zouden hebben gehad inzake het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Zorg ervoor dat er tijdens het gebruik van het apparaat altijd toezicht is.

☐ De grafieken die in dit boek afgebeeld zijn, dienen slechts ter oriëntatie.

INDIEN DE BETREFFENDE BEPALINGEN NIET IN ACHT GENOMEN WORDEN, WIJST DE FABRIKANT ELKE VERANTWOORDELIJKHEID AF.

Onderdelen van de kookplaat

Gaspitten

Afb. 1.

Op elke bedieningsknop staat de gaspit aangeduid die hij bedient. Afb. 1.

Om een brander in te schakelen, drukt u op de knop van de gekozen brander en draait u deze naar links, tot de maximumstand, en houdt u deze enkele seconden in deze stand tot de brander aangaat en laat u deze los, vervolgens stelt u deze in de gewenste positie af.

Houd enkele seconden vast, totdat de gaspit aangaat. Laat de knop daarna weer los en zet hem in de gewenste stand. Mocht de gaspit niet aangaan, verricht de handeling dan opnieuw. Indien uw kookplaat niet is voorzien van automatische ontsteking, dan dient de pit handmatig te worden aangestoken (met een aansteker, lucifers, etc.). Als de ontstekingsbougies niet schoon zijn, brandt de gaspit niet goed. Zorg er dus voor dat deze schoon zijn. Maak de bougies voorzichtig schoon met bijvoorbeeld een kleine borstel.

Bij kookplaten die voorzien zijn van gaspitten met veiligheidskleppen, die ervoor zorgen dat de gastoevoer stopt als de pit per ongeluk uitgaat, gebeurt het aansteken op dezelfde manier, maar moet de knop nadat de pit is aangegaan nog enkele seconden worden vastgehouden. Mocht de gaspit niet aangaan, verricht de handeling dan nogmaals en houd de knop deze keer ongeveer 10 seconden vast.

De gaspit gaat uit door de bedieningsknop naar rechts tot stand • te draaien.

Deze moderne en functionele kookplaat is uitgerust met afstelbare kranen, waarmee de grootte van de vlam nauwkeurig kan worden afgesteld.

Afhankelijk van het model, kan uw kookplaat voorzien zijn van een drievoudige vlam, die zeer praktisch is bij het koken met een paella-pan, wok (voor Aziatische gerechten) etc. Bij gebruik van kookplaten met gas ontstaat warmte en vochtigheid. Zorg ervoor dat de keuken goed geventileerd is: houd de natuurlijke ventilatieopeningen open of zorg voor mechanische ventilatie (afzuigkap). Bij langdurig gebruik van het apparaat kan extra ventilatie nodig zijn: zet dan bijvoorbeeld het raam open (zorg ervoor dat het niet tocht) of zet de afzuigkap op een hogere stand. Een oranjekleurige vlam is normaal en kan voorkomen wanneer er stof in de lucht aanwezig is, vloeistof gemorst is, enz.

Geadviseerde diameter van de pan

(cm)

Afhankelijk van het model:

GASPIT MINIMALE ∅ PAN MAXIMALE ∅ PAN

Drievoudige kroon:	>22 cm
Snel: 22 cm 26 cm
Half snel: 14 cm 20 cm
Auxiliair: 12 cm 14 cm

Extra roosters:

Afb. 2.

Afhankelijk van het model, kan er bij uw kookplaat een extra rooster zijn geleverd voor de gaspit met drievoudige kroon bedoeld voor pannen met een diameter van meer dan 26 cm, grilplaten, aardewerken en alle soorten holronde pannen (Chinese wok, etc...) Afb. 2. Indien dit niet het geval is, is dit rooster bij de klantendienst van het merk verkrijgbaar onder codenummer 484128 // 363300.

Rooster voor koffiepot: Afhankelijk van het model kan er bij uw kookplaat een rooster voor koffiepotten zijn geleverd. Deze is uitsluitend bestemd voor de auxiliair, voor potten met een doorsnede van minder dan 10 cm. Indien dit niet het geval is, is dit rooster bij de klantendienst van het merk verkrijgbaar onder codenummer 184200.

De fabrikant stelt zich niet aansprakelijk voor schade die veroorzaakt is door oneigen gebruik van deze roosters of door het niet gebruiken ervan.

Kookadviezen

Deze adviezen zijn slechts ter oriëntatie

Zeer hoog - Hoog Gemiddeld Laag
Drievoudige vlam	Aan de kook brengen, braden, aanbakken, paella, Aziatische gerechten (Wok)	Opwarmen en warm houden van bereid voedsel, en kant-en-klare maaltijden.
Snel	Schnitzel, biefstuk, omelet, gefrituurde gerechten	Rijst, béchamelsaus, ragout	Stomen: Vis, groente
Half snel	Gestoomde aardappelen, verse groente, stoofschotels, pasta	Opwarmen en warm houden van bereide gerechten en verfijnde schotels.
Auxiliair	Koken: stoofschotels, rijstepap, caramel.	Ontdooien en langzaam koken: peulvruchten, fruit, diepvriesproducten	Smelten: boter, chocolade, gelatine.

Waarschuwingen voor het gebruik Koken

Waarschuwingen voor koken

NIET DOEN WEL DOEN

Gebruik geen kleine pannen op grote gaspitten. De vlam mag de zijkant van de pan niet raken.

Zorg er bij het koken voor dat de deksel correct op de pan zit. Zo wordt er geen energie verspild.

Gebruik geen pannen met een onregelmatige onderkant. De kooktijd wordt hierdoor verlengd en u verspilt energie.

Plaats de pan niet scheef op de gaspit, de pan kan omvallen.

Gebruik geen grote pannen op de gaspitten die zich dicht bij de draaiknoppen bevinden. Als deze midden op de pit staan, zouden ze in aanraking kunnen komen met de knoppen, waardoor er door de warmte schade kan ontstaan.

Zet de pannen niet direct op de branders.

Zorg ervoor dat de pan niet te zwaar is en zet zware voorwerpen niet hard op de kookplaat neer.

Gebruik geen twee gaspitten of warmtebronnen voor één pan. Zet grilplaten, aardewerken potten, etc. niet te lang op de hoogste stand.

Gebruik altijd pannen die geschikt zijn voor de brander. Op deze manier bespaart u gas en komen er geen brandplekken op de pannen.

Doe altijd een deksel op de pan.

Gebruik alleen pannen met een egale en dikke bodem.

Plaats de pan niet midden op de gaspit.

Plaats de pan op het rooster. Controleer voor het gebruik of de roosters en hoedjes van de branders op de juiste wijze zijn geplaatst.

Zet de pannen voorzichtig op de kookplaat.

Gebruik maar één pan per brander.

Maak op de drievoudige pit gebruik van het extra rooster.

Reiniging en onderhoud

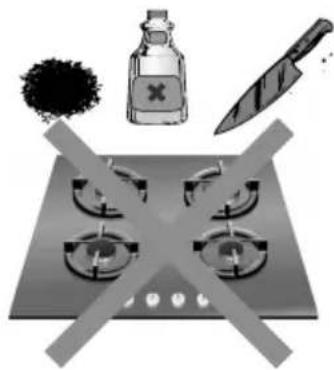

NIET DOEN WEL DOEN

Gebruik geen poedervormige schoonmaakmiddelen, reinigingssprays voor ovens of schuursponzen. Deze kunnen krassen op het glas maken.

Gebruik geen puntige voorwerpen zoals metaalsponzen of messen om aangekoekte etenswaren te verwijderen.

Gebruik geen messen, metaalsponzen en dergelijke om de verbinding van het glas met de sierstrippen, de branders of de profielen van de metalen sierstrippen schoon te maken.

Schuif de pannen niet over het glas, aangezien er anders krassen kunnen ontstaan. Vermijd eveneens dat er harde of puntige voorwerpen op het glas vallen. Stoot niet tegen de kookplaat aan.

Zandkorrels, die bijvoorbeeld afkomstig zijn van groente, kunnen krassen op het glazen oppervlak maken.

Gebruik voor het onderhoud van het glas een spons met zeepsop, maar alleen als het apparaat koud is.

Maak het oppervlak van het verwarmingselement na elk gebruik schoon, als het afgekoeld is. Zelfs kleine vuilresten kunnen aanbranden bij een volgend gebruik. Om de branders en de roosters in goede staat te behouden dienen deze regelmatig te worden gereinigd door ze onder te dompelen in zeepsop en ze met een niet-metalen spons schoon te maken. Op deze manier blijven de openingen en gleuven schoon en vrij, zodat de vlam correct kan branden. Droog de bovenkant van de branders en de roosters af als ze nat zijn geworden.

Zorg er na het schoonmaken en drogen van de gaspitten voor dat de hoedjes goed op de vlamverdeler worden geplaatst.

Door de hoge temperaturen waaraan de ringvormige deksel van de drievoudige vlam en de roestvrijstalen gedeeltes zoals: de ringen van de platen, de zone daaromheen, branders, etc. zijn blootgesteld, kunnen deze ter zijner tijd verkleuren. Dit is een normaal verschijnsel. Maak ze na ieder gebruik schoon met een voor roestvrij staal geschikt product. Droog de roosters na het schoonmaken goed af alvorens weer te gaan koken. Druppels water of natte gedeeltes kunnen bij het koken schade veroorzaken aan het glazuur. Wees bij het schoonmaken voorzichtig met de voetjes van de roosters. Deze zouden kunnen loslaten, waardoor het rooster bij een volgend gebruik krassen op de glasplaat kan veroorzaken.

Storingen

Het is niet altijd nodig om de klantenservice te bellen. In veel gevallen kunt u de storing zelf verhelpen. In de onderstaande tabel vindt u enkele adviezen.

Belangrijk: Alleen erkend personeel van onze Klantenservice is bevoegd voor het verrichten van werkzaamheden aan gas en elektriciteit.

Wat is er aan de hand	Mogelijke oorzaak Oplossing
...als de elektriciteit uitvalt? - De zekering is kapot- Een zekering of differentieel kan zijn doorgeslagen.	- Controleer de zekering in de meterkast en vervang deze zonodig.- Controleer in de meterkast of een zekering of een differentiaal is doorgeslagen.
...als de elektrische ontsteking niet werkt?	- Misschien zitten er etensresten of resten van schoonmaakmiddelen tussen de bougies en de gaspitten.- De gaspitten zijn nat- De hoedjes van de gaspitten zijn niet juist geplaatst.	- De ruimte tussen de bougie en de gaspitten dient goed te worden gereinigd.- Maak de hoedjes van de gaspit de bougies goed droog.-Controleer of de hoedjes goed zijn geplaatst.
... als de vlam van de pitten niet gelijkmatig is?	- De verschillende onderdelen van de gaspit zijn niet goed geplaatst.- De openingen van de gastoevoer zijn niet schoon.	- Plaats alle onderdelen op de juiste wijze.- Maak deze opening gastoevoer van de branders schoon.
... als er geen gastoevoer is of als de gastoevoer niet normaal is?	- De gastoevoer is gesloten doordat de tussenkranen dicht zijn.- Indien het gas afkomstig is uit een gasfles, kan het zijn dat deze leeg is.	- Draai eventuele tussenkranen open.-Vervang de lege gasfles door een volle.
... als het in de keuken naar gas ruik?	- Er staat een gaskraan open.- Mogelijk lek in de aansluiting aan de gasfles.	- Controleer dit.- Controleer of de aansluiting goed is.
... de aansteking van de verschillende braders niet goed werkt?	-De knop is niet lang genoeg. Ingedrukt.- De openingen van de gastoevoer van de branders zijn niet schoon.	- Houd de knop, als de gaspit aan is, nog enkele seconden vast.-Maak deze opening van de gastoevoer van de branders schoon.

Indien u contact opneemt met onze Technische Dienst, vermeld dan:

Deze aanwijzingen zijn aangegeven op het typeplaatje van uw apparaat. U vindt deze onderaan op uw kookplaat.

Garantievoorwaarden

De garantievoorwaarden die voor dit apparaat gelden zijn vastgesteld door de vertegenwoordiging van ons bedrijf in het land waar u het apparaat heeft gekocht. Uw leverancier kan u hierover desgewenst meer informatie verschaffen. Om gebruik te kunnen maken van de garantie dient u altijd uw koopbon te laten zien. Recht op wijzigingen voorbehouden.
