Producttype	Condensdroger
Merk	Samsung
Model	DV7-serie
Laadcapaciteit	7 kg
Energielabel	A++
Jaarlijks energieverbruik	235 kWh
Afmetingen (H x B x D)	85 x 60 x 60 cm
Installatietype	Vrijstaand, stapelbaar met bijbehorende wasmachine
Sensortype	Intelligente vochtsensor
Aantal programma's	15 programma's, waaronder katoen, synthetisch, fijnwas, wol
Belangrijkste functies	Snel drogen 35 min, anti-kreuk programma, uitgestelde start, kinderbeveiliging
Warmtepomp	Ja, Heat Pump technologie
Scherm	LED-display
Geluidsniveau	65 dB(A)
Elektrische voeding	220-240 V ~ 50 Hz
Nettogewicht	50 kg
Onderhoud en reiniging	Verwijderbaar pluizenfilter, wateropvangbak
Veiligheid	Koelsysteem aan het einde van de cyclus, overloopbeveiliging
Onderdelen en repareerbaarheid	Beschikbaar via erkende Samsung service, repareerbaarheidsindex 7.2/10

Veelgestelde vragen - DV7-Serie SAMSUNG

Hoe reinig ik het pluizenfilter van de Samsung DV7-serie droger?

Het wordt aanbevolen om het pluizenfilter na elke cyclus te reinigen. Open de deur, verwijder het filter in de deuropening, verwijder het pluis met de hand of met een stofzuiger en plaats het terug.

De droger start niet, wat te doen?

Controleer of de deur goed gesloten is, het apparaat is aangesloten en de programmakeuze correct is ingesteld. Zorg ervoor dat de wateropvangbak niet vol is. Als het probleem aanhoudt, raadpleeg de handleiding.

Welke programma's gebruiken voor fijnwas?

Gebruik het Fijnwas programma (vaak gesymboliseerd door een veer). Het gebruikt een lagere temperatuur om de vezels te beschermen. Controleer het waslabel van uw kleding.

Hoe leeg ik de wateropvangbak?

De bak bevindt zich linksonder aan het apparaat. Trek hem voorzichtig uit, leeg het water in een gootsteen of afvoer en plaats hem terug tot hij klikt.

De droger maakt geluid, is dat normaal?

Een licht bedrijfsgeluid is normaal. Echter, harde of metalen geluiden kunnen op een probleem duiden. Controleer of het apparaat waterpas staat en of er geen vreemd voorwerp in de trommel vastzit.

Kan ik mijn Samsung wasmachine op deze droger stapelen?

Ja, als u een compatibele Samsung stapelset gebruikt (ref. SKK-7). Volg de instructies van de set voor een veilige installatie.

Hoe lang duurt een gemiddelde droogcyclus?

De duur varieert afhankelijk van het programma en de lading. Een standaard katoencyclus voor 7 kg duurt ongeveer 2 uur. Het snelle programma (35 min) is geschikt voor kleine ladingen.

Hoe activeer ik de kinderbeveiliging?

Druk tegelijkertijd op de toetsen Uitgestelde start en Optie gedurende 3 seconden. Er verschijnt een hangslot symbool. Om uit te schakelen, herhaalt u dezelfde handeling.

Het wasgoed komt te vochtig of te droog uit, wat te doen?

Controleer het geselecteerde programma: een intensief programma voor dik katoen, of een licht programma voor synthetische stoffen. Zorg ervoor dat de vochtsensor niet geblokkeerd is. Reinig het filter.

Waar vind ik onderdelen voor mijn Samsung DV7-serie?

Neem contact op met de Samsung klantenservice of een erkende wederverkoper. U kunt ook online zoeken met de exacte referentie van uw model. Controleer de beschikbaarheid van onderdelen via de repareerbaarheidsindex.

GEBRUIKSAANWIJZING DV7-Serie SAMSUNG

Warmtepompdroger gebruikershandleiding

100%

Recycled Paper

Deze handleiding is gemaakt van 100% kringlooppapier.

imagine the possibilities

Bedankt voor het aanschaffen van dit Samsung-product.

Voor nog betere service

kunt u uw product registreren op

www.samsung.com/register

SAMSUNG

UW DROGER INSTALLEREN

9 Uw droger uitpakken en installeren

9 Zie buitenkant wasdroger

10 Voordat u het product installeert

10 Voordat u het apparaat in gebruik neemt

10 Belangrijk voor de installateur

10 Overwegingen met betrekking tot de locatie

10 Installatie in een nis of kast

12 Installatie naast elkaar

12 Laatste checklist voor de installatie

13 Water afvoeren zonder gebruik van de watertank

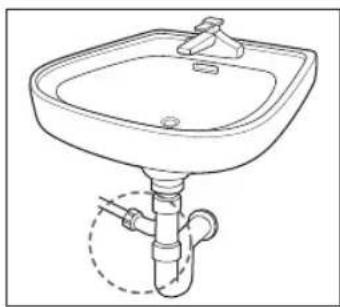

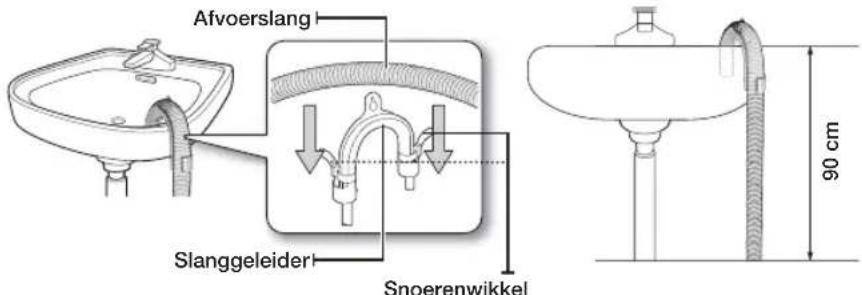

13 De afvoerslang aansluiten

15 Op elkaar plaatsen

16 Draairichting van de deur wijzigen

18 Overzicht van het bedieningspaneel

21 Kinderslot

21 Uitgesteld einde

22 Smart Check

23 Rekdrogen (uitsluitend DV9-serie)

24 De droger goed laden

24 Aan de slag

GEBRUIKSINSTRUCTIES, TIPS

25 De warmtewisselaar reinigen

25 Bedieningspaneel

25 Roestvrij stalen droogtrommel

25 Buitenkant wasdroger

26 Gecondenseerd water lozen (

26 Het filter reinigen(1)

27 Het warmtewisselaarfilter reinigen

28 Speciale wastips

G EN BEHANDELING

SPECIALE WASTIPS

PROBLEMEN OPLOSSEN

29 Controleer deze punten bij problemen met uw droger...

31 Informatiecodes

BIJ LAGE

32 Wasvoorschriften

33 Zorg voor het milieu

33 Verklaring van conformiteit

33 Specificaties

34 Programmaoverzicht

34 Verbruiksgegevens

35 Overzicht van droogtrommels voor huishoudelijk gebruik

Nederlands - 2

Veiligheidsinformatie

Gefeliciteerd met uw nieuwe Samsung-wasdroger. Deze handleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van uw wasdroger. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te maken van de vele voordelen en functies die deze wasdroger u biedt.

• De installatie van de wasdroger moet worden uitgevoerd door een gekwalificeerde monteur.
• Installeer de wasdroger overeenkomstig de aanwijzingen van de fabrikant en de plaatselijke voorschriften.
• Om het risico op ernstig letsel of de dood te reduceren, volgt u alle installatie-instructies.

In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden niet alle mogelijke omstandigheden en situaties besproken. Het is uw verantwoordelijkheid om verstandig, voorzichtig en nauwkeurig te werk te gaan bij het installeren, onderhouden en gebruiken van uw droger.

Neem in het geval van problemen of situaties die u niet begrijpt, altijd contact op met de fabrikant.

BELANGRIJKE VEILIGHEIDSSYMBOLEN EN VOORZORGSMAATREGELEN

WAARSCHUWING	Gevaar of onveilige handelingen die kunnen leiden tot ernstig persoonlij k letsel of de dood.
[H6ZZ]LET OP	Gevaar of onveilige handelingen die kunnen leiden tot licht persoonlijk letsel of schade.
LET OP	Om de kans op brand, explosies, elektrische schokken of persoonlij k letsel bij het gebruik van uw droogtrommel te verminderen, dient u deze veiligheidsvoorschriften te volgen.
	NIET proberen.
	NIET demonteren.
	NIET aanraken.
	Volg de aanwij zingen nauwkeurig op.
	Trek de stekker uit het stopcontact.
	Om elektrische schokken te voorkomen, moet het apparaat zijn geaard.
	Neem contact op met het servicecentrum.
	Opmerking
	Lees de gebruikershandleiding

Deze waarschuwingspictogrammen dienen om persoonlijk letsel van uzelf en anderen te voorkomen.

Voer de aanwijzingen nauwgezet uit.

Bewaar dit gedeelte na het lezen op een veilige plek zodat u het later nog eens kunt bekijken. Lees alle instructies voordat u het apparaat in gebruik neemt.

Veiligheidsinformatie

Om de kans op brand, elektrische schokken of persoonlijk letsel bij het gebruik van uw apparaat te verminderen, dient u deze algemene veiligheidsvoorschriften te volgen:

Laat kinderen (of huisdieren) nooit op of in de droogtrommel spelen. De deur van de droogtrommel gaat van binnenuit niet makkelijk open en kinderen kunnen ernstig gewond raken wanneer ze zijn opgesloten.

Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij zij toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan spelen.

Voor gebruik in Europa: Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderd fysiek, zintuiglijk of mentaal vermogen of met onvoldoende ervaring en kennis, mits zij onder toezicht staan of instructies hebben gekregen met betrekking tot het veilig gebruiken van het apparaat en zij begrijpen wat de eventuele risico's zijn.

Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

Als de voedingskabel beschadigd is, moet deze uit veiligheidsoverwegingen worden vervangen door de fabrikant of een onderhoudstechnicus van de fabrikant, of door vergelijkbare bevoegde personen.

Dit apparaat moet zodanig worden geplaatst dat de stekker, de watertoevoer en de afvoer eenvoudig toegankelijk zijn.

Zorg er bij apparaten met ventilatieopeningen aan de onderzijde voor dat deze openingen niet worden geblokkeerd door de vloerbedekking.

De nieuwe slangen die bij het apparaat worden geleverd moeten worden gebruikt, en de oude slangen mogen niet opnieuw worden gebruikt.

VOORZICHTIG: Om gevaar als gevolg van het onbedoeld inschakelen van een thermische zekering te vermijden, mag dit apparaat niet worden gebruikt in combinatie met een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig door het elektriciteitsbedrijf wordt in- en uitgeschakeld.

De droogtrommel mag niet worden gebruikt als industriële chemicaliën zijn gebruikt voor de reiniging.

Verzamelde pluisjes moeten indien nodig regelmatig worden verwijderd.

Laat niet toe dat zich pluisjes verzamelen rond de droogtrommel. (niet van toepassing op alle apparaten die op de buitenlucht zijn aangesloten)

Er dient voor voldoende ventilatie te worden gezorgd om te voorkomen dat gassen terug de kamer in kunnen stromen van apparaten die andere brandstoffen verbranden, zoals open haarden.

Droog geen ongewassen kledingstukken in de droogtrommel.

Voorwerpen die zijn verontreinigd met stoffen zoals braadolie, aceton, alcohol, benzine, kerosine, vlekkenverwijderaars, terpentine, was en wasverwijderaars moeten in heet water en met extra wasmiddel worden gewassen voordat ze worden gedroogd in de droogtrommel.

Materialen zoals schuimrubber (latex-schuim), douchemutsen, waterdicht textiel, kleden met een rubberen rug en kleding of kussens met schuimrubberen opvulling mogen niet in de droogtrommel worden gedroogd.

Wasverzachter en vergelijkbare producten moeten worden gebruikt volgens de aanwijzingen van de fabrikant van de wasverzachter.

Tijdens het laatste deel van het droogprogramma wordt geen warmte afgegeven (afkoelprogramma) om ervoor te zorgen dat de items worden afgeleverd op een temperatuur waarop ze niet kunnen worden beschadigd.

Verwijder alle voorwerpen uit zakken, zoals aanstekers en lucifers.

WAARSCHUWING: Stop een wasdroger nooit voor het einde van het droogprogramma, tenzij alle kledingstukken snel worden verwijderd en uitgespreid, zodat de hitte verdwijnt.

Er mag geen lucht worden afgegeven aan een rookkanaal dat wordt gebruikt voor de uitstoot van dampen van apparaten die gas of andere brandstoffen verbranden.

Het apparaat mag niet worden geïnstalleerd achter een deur die kan worden vergrendeld, een schuifdeur of een deur waarvan de scharnieren zich aan de andere kant bevinden dan die van de droogtrommel, op een manier die verhindert dat de deur van de droogtrommel volledig kan worden geopend.

De installatie van dit apparaat moet worden uitgevoerd door een gekwalificeerd installateur of servicebedrijf.

- Wanneer u dit niet doet, kan dit resulteren in elektrische schokken, brand, een explosie, problemen met het product of letsel.

Sluit de voedingskabel aan op een stopcontact van minimaal AC 220~240 V/50 Hz en gebruik dit stopcontact alleen voor dit apparaat. Gebruik bovendien nooit een verlengsnoer.

- Wanneer het stopcontact via een stroomverdeler wordt gedeeld met andere apparaten of wanneer u een verlengsnoer gebruikt, kan dit leiden tot elektrische schokken of brand.

- Zorg ervoor dat het voedingsvoltage, de frequentie en de stroom overeenkomen met de productspecificaties. Wanneer u dit niet doet, kan dit leiden tot elektrische schokken of brand. Steek de stekker stevig in het stopcontact.

veiligheidsinformatie

Gebruik een droge doek om regelmatig de voedingsterminals en contactpunten te ontdoen van bijvoorbeeld stof en water.

• Trek de stekker uit het stopcontact en reinig deze met een droge doek.
• Wanneer u dit niet doet, kan dit leiden tot elektrische schokken of brand.

Houd alle verpakkingsmaterialen buiten bereik van kinderen, aangezien deze materialen gevaarlijk voor kinderen kunnen zijn.

- Als een kind een zak over het hoofd trekt, kan dit leiden tot verstikking.

Dit apparaat moet correct worden geaard.

Sluit de aardedraad nooit aan op een gasleiding, plastic waterleiding of telefoonlijn.

• Dit kan resulteren in elektrische schokken, brand, een explosie of problemen met het product.
• Sluit de voedingskabel nooit aan op een stopcontact dat niet goed is geaard en zorg ervoor dat het stopcontact voldoet aan de lokale en nationale voorschriften.

Installeer of bewaar het product niet op een locatie waar het wordt blootgesteld aan de elementen van het weer.

Gebruik geen beschadigde stekker, beschadigde voedingskabel of los stopcontact.

- Dit kan leiden tot elektrische schokken of brand.

Als de stekker of het snoer beschadigd is, moet deze voor de veiligheid worden vervangen door de fabrikant of een onderhoudsmonteur of door een vergelijkbaar gekwalificeerde monteur.

Dit apparaat moet zo worden geplaatst dat er na installatie toegang is voor de stekker.

Buig de voedingskabel niet te veel en trek er niet aan.

Voorkom kinken en knopen in de voedingskabel.

Haak de voedingskabel niet achter een metalen plaat, plaats geen zware objecten op de voedingskabel, plaats de voedingskabel niet tussen twee objecten en druk de voedingskabel niet in de ruimte achter het apparaat.

- Dit kan leiden tot elektrische schokken of brand.

Haal de stekker niet uit het stopcontact door aan de voedingskabel te trekken.

• Trek aan de stekker om de voedingskabel uit het stopcontact te halen.
• Wanneer u dit niet doet, kan dit leiden tot elektrische schokken of brand.

Dit apparaat moet correct worden geaard. Sluit de voedingskabel nooit aan op een stopcontact dat niet juist is geaard en zorg dat het stopcontact voldoet aan de lokale en nationale voorschriften. Zie de installatie-instructies voor het aarden van dit apparaat.

Installeer dit apparaat op een locatie met een stabiele, vlakke ondergrond.

- Wanneer u dit niet doet, kan dit resulteren in abnormale trillingen, lawaai of problemen met het product.

Aangezien een ingrediënt in haarlak de hydrofiele eigenschappen van de warmtewisselaar vermindert (zodat er tijdens het afkoelen vochtdruppels aan de buitenkant van het apparaat ontstaan) moet u het apparaat niet in kap-/schoonheidssalons plaatsen.

BELANGRIJKE WAARSCHUWINGSSYMBOLEN VOOR HET GEBRUIK

Laat geen kinderen of huisdieren op of in het product. Demonteer bovendien de vergrendeling (hendel) van de deur wanneer u dit product afdankt.

• Hierdoor kunnen kinderen vallen en letsel oplopen.
• Als een kind opgesloten raakt in het product, bestaat er verstikkingsgevaar.

Probeer uzelf geen toegang tot de binnenkant van het product te verschaffen wanneer de trommel draait.

Ga niet op het product zitten en leun niet tegen de deur.

- Hierdoor kan het product omvervallen, wat kan leiden tot letsel.

Droog het wasgoed alleen nadat dit in een geschikte wasmachine is gecentrifugeerd.

Droog geen ongewassen kledingstukken in de wasdroger.

Het condenswater is niet drinkbaar.

Stop een wasdroger nooit voor het einde van het droogprogramma, tenzij alle kledingstukken snel worden verwijderd en uitgespreid, zodat de hitte verdwijnt.

Droog geen wasgoed dat is verontreinigd met ontvlambare stoffen, zoals benzine, kerosine, benzeen, thinner, alcohol, enzovoort.

• Dit kan leiden tot elektrische schokken, brand of een explosie. Laat huisdieren niet aan de droger kauwen of ermee spelen.
• Dit kan leiden tot elektrische schokken of letsel. Voordat u het product afdankt, moet u eerst de deur en de voedingskabel verwijderen.
• Wanneer u dit niet doet, kan dit leiden tot schade aan de voedingskabel of letsel.

Raak de stekker niet met natte handen aan.

- Als u dit wel doet, loopt u het risico op een elektrische schok.

Wanneer er gas (lichtgas, propaangas, LPG) lekt, moet u de ruimte onmiddellijk ventileren en het apparaat of de stekker niet aanraken.

- Hierbij moet u de ventilator niet gebruiken.

- Een vonk kan een explosie of brand veroorzaken.

Repareer of vervang zelf geen onderdelen van dit apparaat en probeer geen onderhoud uit te voeren, tenzij dit expliciet wordt aanbevolen in deze gebruikershandleiding. U moet ook over de benodigde vaardigheden beschikken om onderhoud aan dit apparaat te plegen.

Probeer het apparaat niet eigenhandig te repareren, te demonteren of aan te passen.

• Gebruik geen andere zekeringen (bijvoorbeeld koper, staaldraad, enz.) dan de standaardzekering.
• Als uw apparaat moet worden gerepareerd of opnieuw moet worden geïnstalleerd, neemt u hiervoor contact op met het dichtstbijzijnde servicecentrum.
• Wanneer u dit niet doet, kan dit resulteren in elektrische schokken, brand, problemen met het product of letsel.

Het product dat u hebt aangeschaft, is uitsluitend bedoeld voor huishoudelijk gebruik.

Het gebruik voor zakelijke doeleinden is een vorm van misbruik van het product. In dat geval komt de standaardgarantie van Samsung te vervallen en kan Samsung niet verantwoordelijk worden gesteld voor storingen of schade als gevolg van het verkeerd gebruik.

Als het product vreemde geluiden, een brandlucht of rook voortbrengt, haalt u onmiddellijk de stekker uit het stopcontact en neemt u contact op met het dichtstbijzijnde servicecentrum.

- Als u dit nalaat, kan het een elektrische schok of brand tot gevolg hebben.

WAARSCHUWINGSSYMBOLEN VOOR GEBRUIK

Ga niet op het apparaat staan en plaats geen objecten (zoals wasgoed, brandende kaarsen, aangestoken sigaretten, de vaatwas, chemicaliën, metalen objecten, enz.) op het apparaat.

• Dit kan resulteren in elektrische schokken, brand, problemen met het product of letsel. Raak de glazen deur en de binnenkant van de trommel niet aan tijdens of vlak na een droogprogramma, aangezien deze heet is.

- Dit kan leiden tot brandwonden.

Druk niet op de toetsen met scherpe voorwerpen zoals spelden, messen, nagels, enz.

- Dit kan leiden tot elektrische schokken of letsel.

Droog geen wasgoed dat rubber (latex) of vergelijkbare rubberen texturen bevat.

- Als het rubber wordt verwarmd, kan er brand ontstaan.

Droog geen wasgoed dat is verontreinigd met plantaardige olie of bakolie, aangezien een groot deel van de olie niet wordt verwijderd wanneer het wasgoed wordt gewassen. Gebruik bovendien het koelprogramma zodat het wasgoed niet wordt verwarmd.

- Door de warmte die bij het oxideren van de olie ontstaat, kan er brand ontstaan.

Haal altijd de zakken van kledingstukken leeg voordat u ze droogt.

- Harde, scherpe voorwerpen zoals munten, veiligheidsspelden, spijkers, schroeven of stenen kunnen ernstige schade aan het apparaat toebrengen.

Droog geen kleren met grote gespen, knopen of andere zware metalen voorwerpen, zoals ritsen, haakjes en oogjes. Knoop hoezen dicht.

Gebruik zo nodig het wasnet voor klein en licht wasgoed zoals stoffen dassen, riemen, de koorden van een schort en beugel-bh's dat beschadigd kan raken tijdens het wassen.

veiligheidsinformatie

U wordt geadviseerd geen lakens te drogen om de opbouw van statische elektriciteit te beperken. Deze kan tot schade aan uw wasgoed en ook aan het apparaat leiden.

- Anders kan het wasgoed beschadigd raken.

Gebruik de droger niet in de nabijheid van gevaarlijke poeders, zoals steenkoolpoeder, tarwemeel, enz.

- Dit kan leiden tot elektrische schokken, brand of een explosie.

Plaats geen ontvlambare materialen in de buurt van het product.

- Dit kan resulteren in giftige gassen, beschadigde onderdelen, elektrische schokken, brand of een explosie.

- Het apparaat moet niet achter vergrendelbare deuren en dergelijke worden geplaatst.

Bevat gefluoreerde broeikasgassen die onder het Kyoto-protocol vallen.

Hermetisch verzegeld systeem.

Voer geen gassen af in de atmosfeer.

Type koelmiddel: R-134a

- Hoeveelheid: 0,4 kg

- Aardopwarmingsvermogen (Global Warming Potential - GWP): 1300

BELANGRIJKE WAARSCHUWINGSSYMBOLEN VOOR HET REINIGEN

Reinig het apparaat nooit door er rechtstreeks water op te spuiten.

Gebruik geen wasbenzine, thinner of alcohol om het apparaat te reinigen.

Dit kan leiden tot verkleuring, vervorming, schade, elektrische schokken of brand.

Haal de stekker van het apparaat uit het stopcontact voordat u het apparaat reinigt of onderhoudswerkzaamheden verricht.

- Wanneer u dit niet doet, kan dit leiden tot elektrische schokken of brand.

Reinig het filter voor en na het gebruik van de droger.

Laat regelmatig de binnenkant van het product reinigen door een gekwalificeerde onderhoudsmonteur.

Reinig de warmtewisselaar eenmaal per maand met een zachte borstel of stofzuiger. Raak de warmtewisselaar niet met uw handen aan. Dit kan anders letsel veroorzaken.

De binnenkant van de droger moet regelmatig door gekwalificeerd onderhoudspersoneel worden gereinigd.

INSTRUCTIES IN VERBAND MET HET AEEA-LABEL

Huur een professional in om deze droger goed te installeren. Als er een servicemonteur wordt gebeld als gevolg van een foutieve installatie, aanpassing of aansluiting, ligt de verantwoordelijkheid hiervoor bij de installateur. Het wordt aanbevolen de hulp van een professional in te roepen bij het installeren van dit apparaat, met name bij moeilijkere installaties waarbij sprake is van afvoer naar de riolering of het opstapelen van producten. Als problemen bij de installatie een servicebezoek nodig maken om een fout te herstellen, wordt dit gewoonlijk als de verantwoordelijkheid van de installateur beschouwd.

Zorg dat u over alle benodigdheden beschikt voor een goede installatie (AC 220~240 V/50 Hz). U moet over een GEAARD STOPCONTACT beschikken. Zie Elektrische vereisten (zie pagina 11).

ZIE BUITENKANT WASDROGER

Onderdelen

Slanggeleider, snoerenwikkel, slangaansluiting, lange afvoerslang

(2 m)

De handleiding

Rekdrogen (DV9-serie)

Nederlands - 9

Uw droger installeren

VOORDAT U HET PRODUCT INSTALLEERT

• Steek de stekker niet in het stopcontact voordat de droger volledig is geïnstalleerd.
• Controleer het product op beschadigingen voordat u het installeert.
• In geval er onderdelen lijken te zijn beschadigd, neemt u contact op met de dichtstbijzijnde klantenservice van Samsung.
• Wanneer het product moet worden verplaatst, moet u dit niet alleen doen.
• Wees voorzichtig met de randen van de droger. Deze kunnen scherp zijn.
• Installeer de droger niet op een locatie waar deze wordt blootgesteld aan vorst. Koud water kan het product beschadigen.
• Gebruik het product alleen binnenshuis.
• Zorg ervoor dat wanneer de droger wordt opgetild, deze niet op één kant wordt geplaatst en verplaats de droger niet op dusdanige wijze dat de interne onderdelen worden geschud. Hierdoor kunnen de interne onderdelen van het product beschadigd raken.

VOORDAT U HET APPARAAT IN GEBRUIK NEEMT

• Controleer of er zich nog accessoires in de trommel bevinden.
• Steek vlak voordat u het apparaat in gebruik neemt, de stekker in het stopcontact.
• Blokkeer de luchtingang van het koelrooster aan de voorkant van de droger niet.
• Plaats geen ontvlambare objecten in de buurt van de droger en houd de omgeving schoon.
• Zorg dat de droger waterpas op de grond staat.
• Verwijder de stelpoten van de droger niet. Deze zijn nodig om het product waterpas te kunnen plaatsen.

BELANGRIJK VOOR DE INSTALLATEUR

Lees de volgende instructies aandachtig door voordat u de droger installeert. Deze instructies moeten worden bewaard zodat ze ook in de toekomst kunnen worden geraadpleegd.

WANNEER U EEN APPARAAT AFDANKT, MOET U ALTIJD DE DEUR VERWIJDEREN OM TE VOORKOMEN DAT KINDEREN KUNNEN STIKKEN.

OVERWEGINGEN MET BETREKKING TOT DE LOCATIE

Aangezien het hier om een condensdroger gaat, waarbij de lucht in de droger wordt gecondenseerd en verwerkt, is er geen externe ventilatie nodig.

Daarom kan de droger worden geïnstalleerd op elke locatie met een temperatuur tussen de 5 en 35 graden Celsius, in tegenstelling tot een conventionele droger, waarvoor een extern uitlaatsysteem is vereist.

INSTALLATIE IN EEN NIS OF KAST

Voor veilig en correct gebruik heeft de droger minimaal de volgende ruimte nodig:

Zijkanten: 25 mm Achterkant: 51 mm

Bovenkant: 25 mm Voorkant: 470 mm

Wanneer de wasmachine samen met een droger wordt geïnstalleerd, is aan de voorkant een ruimte nodig van minimaal 465 mm voor ventilatie.

• Onjuiste aansluiting van de aardgeleider van het apparaat kan een elektrische schok tot gevolg hebben. Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als u niet zeker weet of het apparaat goed geaard is. Breng geen aanpassingen aan in de stekker die bij de droger is meegeleverd. Als de stekker niet in het stopcontact past, dient u een correct stopcontact te laten installeren door een gekwalificeerde elektricien.
• Om onnodig risico op brand, elektrische schokken of persoonlijk letsel te voorkomen, moet alle bedrading en aarding worden uitgevoerd in overeenstemming met de plaatselijke voorschriften. Bij het ontbreken van plaatselijke voorschriften bent u zelf verantwoordelijk om te zorgen voor afdoende elektrisch onderhoud aan de droger.

AARDEN

De droger moet worden geaard. Als de droger niet goed werkt of uitvalt, wordt met aarding de kans op een elektrische schok verminderd doordat de elektrische stroom kan wegvloeien.

De droger heeft een snoer met een geaarde stekker voor gebruik in een correct aangesloten en geaard stopcontact.

Sluit de aardedraad nooit aan op plastic buizen, gasleidingen of buizen voor warm water.

Het onjuist aansluiten van de aardgeleider kan een elektrische schok tot gevolg hebben.

Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur wanneer u niet zeker weet of de droger op de juiste manier is geaard. Breng geen aanpassingen aan in de stekker van de droger. Indien de stekker niet in het stopcontact past, dient u een correct stopcontact te laten installeren door een erkende elektricien.

Als het product niet wordt geaard, bestaat het gevaar op elektrische schokken en brand.

Uw droger installeren

INSTALLATIE NAAST ELKAAR

Voor een goede installatie raden we u aan gebruik te maken van een professionele installateur. Installeren:

1. Plaats uw droger op een geschikte locatie voor installatie. U kunt de droger en de wasmachine desgewenst naast elkaar installeren. Leg twee kartonnen beschermplaten op de vloer. Leg de droger op zijn zij zodat deze op de beide kartonnen platen ligt.
2. Zet uw droger weer rechtop.
3. Om ervoor te zorgen dat de droger optimaal presteert, moet deze waterpas staan. Om de trillingen, het lawaai en ongewenste beweging te minimaliseren, moet de droger op een volledig vlakke en stevige ondergrond worden geplaatst.

Als u de droger op dezelfde hoogte wilt plaatsen als de wasmachine, draait u de stelpoten volledig in door ze linksom te draaien om vervolgens de hoogte in te stellen door ze rechtsom te draaien.

Draai de stelpoten niet verder uit dan nodig is om de droger waterpas te stellen. Als u de stelpoten te ver uitdraait, kan dit trillingen veroorzaken.

1. Zie het gedeelte Elektrische vereisten (zie pagina 11). Voordat u het apparaat in gebruik neemt of test.
2. Gebruik een waterpas om te controleren of de droger waterpas staat en draai indien nodig de stelpoten in of uit.
3. Steek de stekker van de droger in het stopcontact en gebruik de onderstaande controlelijst om de bediening te controleren.

Laatste controlelijst voor de installatie

□ De stekker van de droger bevindt zich in een stopcontact en is goed geaard. □ De droger staat waterpas en staat stevig op de grond. □ Start uw droger om te controleren of deze draait, verwarmt en kan worden uitgeschakeld. □ Controleer tot slot of gedurende 20 minuten de HE-fout optreedt na het uitvoeren van het Timerprogramma.

WATER AFVOEREN ZONDER GEBRUIK VAN DE WATERTANK

U kunt de droger ook gebruiken zonder watertank. Hiervoor volgt u de onderstaande procedure.

Installeer de afvoerslang zodat het water goed kan worden afgevoerd.

- Als u dit niet doet, kan het water overstromen en schade aanbrengen aan de functies.

DE AFVOERSLANG AANSLUITEN

De droger kan het gecondenseerde water rechtstreeks via de afvoerslang afpompen.

De procedure voor het aansluiten van de afvoerslang is als volgt.

1. Koppel de afvoerslang los A

1. Sluit de afvoerslang aan A op de andere opening.

1. Sluit de accessoireslang (lange afvoerslang) aan B op de opening naast de opening waarop de afvoerslang is aangesloten A.

- Aangezien de afvoerpomp van de droger het afvoerwater slechts tot een hoogte van 90 cm kan pompen, moet u er tijdens het aansluiten van de afvoerslang B aan het afvoerpunt voor zorgen dat het afvoerpunt zich op een hoogte van niet meer dan 90 cm bevindt.

Er kan een afvoerfout optreden als het afvoerpunt zich op een hoogte van meer dan 90 cm bevindt. Als een afvoerfout optreedt, wordt op het bedieningspaneel een foutcode weergegeven.

- Nadat u de afvoerslang hebt aangesloten, kunt u het gecondenseerde water rechtstreeks afvoeren via de afvoer en de aangesloten afvoerslang of via de wastafel of de afvoer van de wastafel.

uw droger installeren

De afvoerslang aansluiten

Verleng de afvoerslang niet.

- Omdat er water uit het aangesloten gedeelte kan lekken, moet u zorgen dat u één lange afvoerslang hebt in plaats van korte slangen op elkaar aan te sluiten. Als u toch meer dan één slang moet aansluiten, moet u zorgen dat u de op elkaar aangesloten gedeelten afdicht met siliconenkit. (Gebruik geen isolatieband voor het afdichten).

Het uiteinde van de afvoerslang kan op drie manieren worden geplaatst:

1. Over de rand van de gootsteen: De afvoerslang mag een maximale hoogte van 90 cm hebben. Als het uiteinde van de afvoerslang boven de grond moet worden geplaatst, raden we een hoogte van 60 tot 90 cm aan. Gebruik de meegeleverde plastic slanggeleider om het uiteinde gebogen te houden. Bevestig de geleider met een haak aan de muur of met een touwtje aan de kraan zodat de afvoerslang op zijn plaats blijft.

1. Monteer de afvoerslang en de slanggeleider en maak deze vast met de snoerenwikkel.
2. U kunt het gecondenseerde water afvoeren door de accessoireslang (lange afvoerslang) rechtstreeks aan te sluiten op de afvoer.

De afvoerslang rechtstreeks aansluiten

U kunt het gecondenseerde water dat tijdens het drogen vrijkomt, onmiddellijk afvoeren door de afvoerslang rechtstreeks aan te sluiten op de afvoerpijp.

1. Monteer de slangaansluiting en de slang.

Aangezien het gevaar bestaat dat er water door slangaansluiting en de accessoireslang lekt, moet u ervoor zorgen dat ze stevig zijn bevestigd.

1. Sluit het uiteinde van de slang aan op de afvoerpijp.

Als u de extra stapelset wilt aanschaffen, neemt u contact op met het Samsung-servicecentrum of met een plaatselijke distributeur. [Onderdeelnummer SK-DH / SK-DA / SKK-DF]

De stapelset verschilt per model.

Gebruik het product pas een uur na de installatie van de stapelset door het product te kantelen, zodat het product kan worden gebruikt als de olie in de compressor stabiel is.

1. Plaats de droger voorzichtig op de zijkant. Gebruik het verpakkingsmateriaal zodat de laklaag op de droger niet wordt beschadigd.

1. Installeer de rubber kussentjes aan de onderkant van de droger.
2. Zoek de 4 rubber kussentjes in de verpakking met de onderdelen. Plaats de rubber kussentjes in de openingen onder aan de stelpoten.
3. Schaf daarnaast de stapelset aan.

De stapelset kan alleen worden gebruikt voor producten van Samsung.

1. Monteer de beugel aan de droger.

- Verwijder de moerbouten aan de linkerachterzijde van de wasmachine. Lijn de gaten aan de linkerkant van de beugel uit met de bovenste opening van de moerbout linksachter en vervang de schroef.

Laat de schroef los zodat het de droger beter kan worden uitgelijnd.

- Herhaal de bovenstaande stappen voor de rechterkant.

1. Installeer de droger en de beugel op de wasmachine.

- Til de droger boven op de wasmachine. Bescherm het bedieningspaneel van de wasmachine met een stuk karton of iets dergelijks. Zorg ervoor dat u de droger hoog genoeg tilt zodat deze vrij blijft van het bedieningspaneel van de wasmachine.

Persoonlijk letsel. Gezien het gewicht en de afmetingen van de droger, wordt u aangeraden om deze met minimaal twee personen op te tillen. Wanneer u dit niet doet, bestaat er gevaar op letsel.

• Lijn de gaten in de beugel uit met de gaten aan de achterzijde van de droger. Gebruik een kruiskopschroevendraaier om tapschroeven (M4 x 12) te bevestigen.
• Draai de schroeven van de beugel op de wasmachine goed vast en draai vervolgens alle schroeven van de stapelset vast.
• De installatie voltooien

• Raadpleeg de installatie-instructies bij de wasmachine om de installatie van de wasmachine te voltooien.
• Raadpleeg de installatie-instructies bij de droger om de installatie van de droger te voltooien.
• Schuif of wandel de gestapelde wasmachine en droger voorzichtig op hun plaats. Gebruik viltkussens of een hulpmiddel om het schuiven te bevorderen en de vloer te beschermen.

Duw niet tegen de droger zodra deze boven op de wasmachine is geplaatst. Als u tegen de droger duwt, loopt u het risico dat uw vingers klem komen te zitten.

Nederlands - 15

uw droger installeren

DRAAIRICHTING VAN DE DEUR WIJZIGEN

Afhankelijk van uw vereisten (installatielocatie, ruimtebeperkingen) kunt u de draairichting van de deur wijzigen.

Dit gebeurt naar wens van de klant. Dit kan worden gedaan door een gekwalificeerde installateur of de klant zelf.

1. Koppel de voedingskabel los.
2. Verwijder de twee schroeven van het deurscharnier.
3. Til de deur op om deze te verwijderen.

1. Verwijder de 16 schroeven. Demonteer de luchtafdichting en verwijder de 6 schroeven (3 schroeven met platte kop aan de bovenkant en 3 schroeven met ronde kop aan de onderkant). (Alleen voor modellen met deur van Crystal Gloss)

Deur van Crystal Gloss

1. Nadat de schroeven zijn verwijderd, draait u de scharnierdeur van de installatie, de deur met de handgreep 180°, zoals wordt weergegeven in de afbeelding.

- Werk voorzichtig zodat de deurrubbers niet worden verwijderd.

Deur van Crystal Gloss

Montagescharnier deur

1. Bevestig de 16 schroeven in de juiste positie. Bevestig de 6 schroeven en plaats de luchtafdichting terug. (Alleen voor modellen met deur van Crystal Gloss)
2. Deze schroeven hebben een andere lengte dan de overige schroeven. (Gebruik de langere schroeven voor de deurhendel.)

1. Verplaats de positie van de schroef aan de achterzijde van het scharnier.

1. Draai de schroef in het onderste gat vast.

1. Verwijder de twee schroeven waarmee het frontframe links is bevestigd.
2. Verwijder de twee schroeven waarmee de hendelhouder links is bevestigd.
3. Verplaats nu de rechterzijde van het product en bevestig de twee schroeven van het frontframe en de twee schroeven voor de hendelhouder.

1. Lijn de deur uit met de bevestigingsgaten.
2. Bevestig de twee schroeven voor het scharnier.

U kunt de draairichting van de deur indien nodig herstellen door de bovenstaande procedure te volgen.

Gebruiksinstructies, tips

Om de kans op brand, elektrische schokken of persoonlijk letsel bij het gebruik van het apparaat te verminderen, dient u de BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN te volgen.

OVERZICHT VAN HET BEDIENINGSPANEEL

[DV9, DV8-serie]

[DV7-serie]

Digitaal grafisch display

Weergave van de resterende tijd voor het droogprogramma, alle wasinformatie en foutmeldingen.

In het display wordt de geschatte resterende tijd van het programma weergegeven nadat u op de knop Start/Pauze hebt gedrukt. De geschatte resterende tijd kan in de loop van het programma variëren.

Het indicatielampje voor drogen gaat branden en blijft branden totdat het droogprogramma is afgewerkt.

Wanneer de droger in de fase Koelen is, gaat het indicatielampje voor koelen branden. Wanneer de droger in de fase Kreukvrij is, gaat het indicatielampje voor kreukvrij branden. Wanneer het programma is voltooid wordt in het display 'Einde' weergegeven totdat u op de knop Start/Pauze of Aan/uit drukt. Als uw droger wordt stilgezet tijdens een programma, knipperen de lampjes totdat u op de knop Start/Pauze drukt.

2	Programmakeuze	Wanneer u uw droger inschakelt, is standaard het programma [Katoen] Kastdroog geselecteerd.Draai de Programmakeuzeknop naar het gewenste programma.Katoen- Voor normaal of licht bevuilde katoenen kleding, beddengoed, tafellinnen, ondergoed, handdoeken, overhemden, enz.Extra droog - Voor witte was en stoff en die zeer goed moeten worden gedroogd.Kastdroog - Gebruik dit programma voor het drogen van bij voorbeeld katoen, ondergoed en linnen (NIET geschikt voor spij kerstof).Strij kdroog - Het droogprogramma wordt gestopt wanneer het textiel nog enigszins vochtig is, zodat het strij kklaar is.Synthetisch- Voor normaal of licht bevuilde blouses, overhemden enzovoort van polyester (diolen, trevira), polyamide (perlon, nylon) en dergelij ke samenstelling.Extra droog - Voor witte was en stoff en die zeer goed moeten worden gedroogd.Kastdroog - Gebruik dit programma voor het drogen van shirts, blouses, bedlinnen en tafellinnen. (NIET geschikt voor spij kerstof).Strij kdroog - Het droogprogramma wordt gestopt wanneer het textiel nog enigszins vochtig is, zodat het strij kklaar is.Snel Drogen- 60 min wordt automatisch ingesteld als droogtij d.Warme Lucht- Voor kleine items, voorgedroogd wasgoed en normale stoff en op een lage temperatuur in 30 minuten (DV9, DV8-serie)Koude Lucht- Voor alle stoff en die moeten worden opgefrist zonder verwarming.Timer- Met het Timer-programma kunt u de gewenste tij d voor het programma selecteren. Draai de programmakeuzeknop naar Timer en druk op de knopTijdom de droogtijd in te stellen. Druk meermalen op de knopTijdom door de tijdsinstellingen te bladeren. De droogtijd neemt steeds met 30 minuten toe, tot en met 150 minuten.Nadat het wasgoed is gedroogd met het normale luchtige droogprogramma, kunt u de droogtij d verlengt met het programma Timer als u denkt dat het wasgoed nog niet droog genoeg is.Nadat het wasgoed is gedroogd met een droogprogramma, kunt u de droogtij d verlengt met het programma Timer als u denkt dat het wasgoed nog niet helemaal droog is.Sportkleding- Voor lichte sportkleding zoals een trainingsbroek.Outdoor kleding- Voor waterdichte items zoals bergkleding, skikleding en sportkleding. Hiermee kunnen functionele technologische materialen en vezels zoals spandex, stretchstof en microvezel worden gewassen. U wordt aangeraden dit droogprogramma te gebruiken nadat u uw kleding hebt gewassen met het programma Outdoor kleding op uw wasmachine. (DV9, DV8-serie)Zeer fijn- Het programma voor fijn wasgoed is bedoeld voor lingerie.Wol- Alleen voor in de machine wasbare en droogbare wol.Draai het wasgoed binnenste buiten voordat u het gaat drogen voor een optimaal droogresultaat.Wanneer de droger wordt overladen, levert dit niet hetzelfde resultaat op. Voor de maximale lading voor elk droogprogramma raadpleegt u het programmaoverzicht in de appendix
3	Knop Droogniveau	Druk op de knopDroogniveauom het droogniveau te selecteren in de programma's Katoen, Synthetisch. Er gaat een indicatielampje branden naast het door u gekozen droogniveau. Druk herhaaldelijk op de knop om de instellingen langs te gaan. Bij grotere of omvangrij kere ladingen moet mogelijk k het pictogramofworden ingesteld om volledig droge was te krij gen.Het pictogram "×" is bedoeld voor gedeeltelijk droge items. Gebruik dit voor stukken die plat liggen of hangen te drogen.
4	Knop Tijd	Wanneer u de programma's Timer, Warme Lucht, Koude Lucht gebruikt, kan de tij d worden aangepast door op de knopTijdte drukken.30 min → 60 min → 90 min → 120 min → 150 min (De tijdopties 120 min en 150 min zijn niet beschikbaar voor de programma's Warme Lucht en Koude Lucht.)Behalve tij dens het programma Timer, Snel Drogen, Warme Lucht, Koude Lucht kan de tij d niet handmatig worden ingesteld, omdat de exacte droogtij den worden bepaald aan de hand van de vochtigheidsgraad.

Gebruiksinstructies, tips

5	Knop Kreukvrij	Bij Kreukvrij wordt de was aan het eind van het programma met tussenpozen ongeveer 120 minuten in onverwarmde lucht rondgedraaid om kreuken te beperken. Druk op de knop Kreukvrij om deze functie te activeren.Het indicatielampje boven de knop brandt als Kreukvrij is geselecteerd. Om te voorkomen dat de gedroogde was gaat kreuken, draait de trommel met tussenpozen na voltooiing van het droogprogramma. (Zelfs nadat 'Einde' wordt weergegeven, zal de trommel met tussenpozen blij ven draaien.)
6	KnopGemengde Was	Dit is een alarm dat de gebruiker waarschuwt wanneer het wasgoed gemiddeld nog licht vochtig (80 % droog) is wanneer de was verschillende soorten materialen en stoff en bevat.Als aan de bij behorende droogtegraad wordt voldaan, gaat het indicatielampje Zoemer gemengde was knipperen.
7	KnopTrommelverlichting	De trommel wordt verlicht terwij I de droger in bedrij f is. (DV9-, DV8-serie)U kunt de trommel ook verlichten wanneer de droger niet in bedrij f is. Als u de trommelverlichting niet binnen 5 minuten uitschakelt, wordt deze automatisch uitgeschakeld.
8	Knop Geluid uit	De functie Geluid uit kan in alle programma's worden gekozen. Wanneer deze functie is geselecteerd, wordt het geluid van het hele programma uitgeschakeld. Zelfs wanneer de machine herhaaldelij k wordt in- en uitgeschakeld, blij ft deze instelling behouden.Bij modellen uit de DV7-serie drukt u tegelijkertijd op de knoppen Tijd en Kreukvrij en houdt u deze 3 seconden lang ingedrukt.
9	KnopUitgesteld einde	Druk herhaaldelij k op deze knop om een van de beschikbare opties voor Uitgesteld einde te selecteren. (van 3 tot 19 uur, in stappen van 1 uur)Het aangegeven uur is het tij dstip waarop het droogprogramma klaar is.Zie pagina 21 voor meer informatie.
10	Knop Start/Pauze	Druk op de knop om een droogprogramma te starten. Als er een droogprogramma wordt uitgevoerd, druk u één keer op de knop om het programma te onderbreken. Druk nogmaals op de knop om het programma te hervatten.
11	Knop Aan/uit	Druk één keer op de knop om de droger in te schakelen. Druk nogmaals op de knop om de droger uit te schakelen. Als de droger langer dan 10 minuten ingeschakeld is zonder dat er op knoppen wordt gedrukt, wordt de droger automatisch uitgeschakeld.

Als u wasgoed in de droger doet terwijl dit erg in de knoop zit na een was- of centrifugebeurt, wordt het wasgoed mogelijk niet optimaal droog of gaat de deur open. Wij adviseren u uw wasgoed te ontwarren voordat u het in de droger doet.

Elk indicatielampje op het grafische display betekent:

	Droogproces wordt uitgevoerd Droogniveau 1 (Krachtig)
	Koelproces wordt uitgevoerd Droogniveau 2 (Normaal)
	Stoppen Droogniveau 1 (Zacht)
	Kreukvrij in bedrij f Kreukvrij
	Filtercontrole		Alarm voor het reinigen van filter van warmtewisselaar
	Uitgesteld einde Geluid uit
	Gecondenseerd water lozen Gemengde Was
	Kinderslot aan/uit Smart Check

KINDERSLOT

Een functie die voorkomt dat kinderen met uw droger kunnen spelen.

In- en uitschakelen

Wanneer u het kinderslot wilt in- of uitschakelen, drukt u tegelijkertijd minimaal 3 seconden op de knoppen

Droogniveau en Tijd.

De indicator "Kinderslot" licht op wanneer deze functie is ingeschakeld.

• Wanneer de droger is ingeschakeld, is de functie Kinderslot beschikbaar.
• Zodra u de functie Kinderslot hebt ingeschakeld, kan alleen de knop Aan/uit worden bediend totdat u de functie Kinderslot uitschakelt.
• Wanneer de droger opnieuw wordt ingeschakeld, blijft ook de functie Kinderslot ingeschakeld.
• Wanneer andere knoppen, met uitzondering van de knop Aan/uit, niet reageren, controleert u het indicatielampje voor het kinderslot om te zien of deze functie is ingeschakeld.

UITGESTELD EINDE

U kunt de droger zo instellen dat de was automatisch op een later tijdstip klaar is. De startvertraging is per heel uur instelbaar van 3 tot 19 uur. Het aangegeven uur is het tijdstip waarop het programma klaar is.

1. Stel de droger handmatig of automatisch in op het gewenste droogprogramma.
2. Druk meermalen op de knop Uitgesteld einde om de vertragingstijd in te stellen. Zodra de eindtijd is ingesteld wordt de functie "Uitgesteld einde" ingeschakeld.
3. Druk op de knop Start/Pauze. Het indicatielampje "Uitgesteld einde" gaat knipperen en de klok begint af te tellen tot de ingestelde tijd.
4. Om de functie Uitgesteld einde te annuleren drukt u op de knop Aan/uit en zet u de droger weer aan.

SMART CHECK

Met deze functie kunt u de status van de droger controleren met een smartphone.

De functie Smart Check is geoptimaliseerd voor:

Galaxy- en iPhone-telefoons (sommige modellen worden niet ondersteund)

De Samsung Smart Washer-app downloaden

Download de app Samsung Smart Washer vanaf de Android market of Apple App store op uw mobiele telefoon en installeer deze. U kunt deze gemakkelijk vinden door te zoeken op "Samsung Smart Washer".

De functie Smart Check gebruiken

1. Als er een fout optreedt, houdt u de knop Kreukvrij en Gemengde Was gedurende 3 seconden tegelijk ingedrukt om de functie Smart Check uit te voeren. De functie Smart Check kan ook worden uitgevoerd als er niet op een knop wordt gedrukt nadat de droger is ingeschakeld.
2. De LED-segmenten op het informatiedisplay draaien gedurende 2 tot 3 seconden en de Smart Check-code wordt weergegeven op het informatiedisplay van de droger.

1. Start de Samsung Smart Washer-app op uw smartphone en tik op de knop Smart Check.

'Smart Check' wordt mogelijk gewijzigd in 'Smart Care', afhankelijk van de taalkeuze.

1. Richt de camera van uw smartphone op de Smart Check-code die op het informatiedisplay van de droger wordt weergegeven.

• Als licht van een gloeilamp, tl-buis of andere lamp op het informatiedisplay van de droger wordt gereflecteerd, wordt de Smart Check-code mogelijk niet herkend door de smartphone.
• Als u de smartphone in een te grote hoek ten opzichte van de voorkant van het informatiedisplay houdt, wordt de foutcode mogelijk niet herkend. Houd de smartphone voor de beste resultaten zo dat de voorkant van het informatiedisplay en de smartphone parallel of bijna parallel zijn.
• Als de camera correct wordt gericht, wordt de Smart Check-code automatisch herkend en wordt gedetailleerde informatie over de status van uw droger, de foutmelding en de tegenmaatregelen weergegeven op uw smartphone.
• Als de Smart Check-code meer dan twee keer niet door de smartphone wordt herkend, kunt u de Smart Check-code op het informatiedisplay van de droger handmatig invoeren in de Samsung Smart Washer-app.

REKDROGEN (UITSLUITEND DV9-SERIE)

Het droogrek installeren

1. Open de deur.
2. Plaats het droogrek in de trommel, plaats de lip aan voorkant van het droogrek op de behuizing van het pluizenfilter.
3. Plaats de achterpoten in de twee uitsparingen aan de achterzijde van de droger en druk het middelste gedeelte van het droogrek omlaag om het rek te bevestigen.
4. Plaats de items die u wilt drogen, zodanig op het rek dat er zich genoeg ruimte tussen de items bevindt dat de lucht kan circuleren.
5. Sluit de deur.
6. Druk op de knop Aan/uit.
7. Selecteer Timer met de programmakeuzeknop en stel de knop Tijd in.

- U kunt een droogtijd van maximaal 150 minuten instellen. Selecteer de tijd op basis van de hoeveelheid vocht en het gewicht van de items. Als er een langere droogtijd is vereist, moet u de timer resetten. (Als u wasgoed droogt met het droogrek, wordt het gebruik van het programma Timer aanbevolen.)

1. Druk op de knop Start/Pauze.

AANBEVOLEN ITEMS OPMERKINGEN (MAX. 1,5 kg)
Wasbare sweaters(opvouwen en plat op het rek leggen)	Wanneer u het rek gebruikt om wasgoed te drogen, vouwt u de kleding op en plaatst u deze op het rek om te voorkomen dat de kleding gaat kreuken.
Speelgoed met vulling(gevuld met katoen of polyestervezels)
Speelgoed met vulling(gevuld met schuim of rubber)
Schuimrubberen kussens
Sportschoenen	Als u sportschoenen wilt drogen, plaatst u de schoenen met de zolen op het rek.

Als schuimrubber, plastic of rubber op een hoge temperatuur droogt, kunnen de artikelen beschadigd raken en ontstaat er brandgevaar.

Aangezien u de schoenen kunt beschadigen bij het drogen, kunt u het beste het programma Rekdrogen gebruiken om de schoenen te drogen.

gebruiksinstructies, tips

DE DROGER GOED LADEN

• Plaats niet meer dan één lading tegelijkertijd.
• Als een gemengde was droogt, zullen de zware en lichtgewicht stoffen een verschillende droogtijd hebben. Dit kan ertoe leiden dat de lichtgewicht stoffen reeds droog zijn terwijl de zware stoffen nog vochtig zijn aan het eind van het droogprogramma.
• Voeg een of meer soortgelijke items aan de droger toe wanneer u slechts een of twee kledingstukken hoeft te drogen.

Hiermee verbetert u het trommelproces, waardoor er efficiënter wordt gedroogd.

• Het overladen van de droger heeft een negatieve invloed op het trommelproces, waardoor de was ongelijkmatig droogt en bepaalde stoffen overmatig kunnen kreuken.
• Zorg ervoor dat u wasgoed plaatst dat is gecentrifugeerd in een geschikte wasmachine.
• Ongewassen textiel moet niet worden gedroogd.
• Textiel dat is verontreinigd met olie, alcohol, brandstof, enz. moet niet worden gedroogd.

AAN DE SLAG

1. Laad de droger losjes – NIET overladen.
2. Sluit de deur.
3. Selecteer het gewenste programma en opties voor het wasgoed.
4. Druk op de knop Start/Pauze.
5. Het indicatielampje brandt.
6. De geschatte programmatijd wordt weergegeven in het display.

De tijd kan fluctueren voor een betere indicatie van de droogtijd voor het programmaverloop.

• Wanneer het programma is voltooid wordt in het display 'Einde' weergegeven.
• Wanneer u op de knop Aan/uit drukt, wordt het programma geannuleerd en wordt de droger gestopt.
• De indicatielampjes Drogen, Koelen, Kreukvrij gaan tijdens de desbetreffende fasen van het programma branden.

reiniging en behandeling

Reinig de droger niet door er rechtstreeks water op te spuiten. Gebruik geen wasbenzine, thinner, alcohol of aceton om de droger te reinigen.

- Dit kan anders leiden tot verkleuring, vervorming, schade, elektrische schokken of brand.

Haal voordat u het vuilfilter gaat reinigen de stekker van het apparaat uit het stopcontact.

Tijdens het drogen kan zich vocht ophopen op het bedieningspaneel of de deur.

DE WARMTEWISSELAAR REINIGEN

Aangezien het oppervlak van de warmtewisselaar scherp is, maakt u dit schoon met een zachte borstel of stofzuiger. (Het wordt aanbevolen om deze ten minste eenmaal per maand te reinigen.)

Raak de warmtewisselaar niet met uw handen aan. Dit kan anders letsel veroorzaken.

BEDIENINGSPANEEL

Reinigen met een zachte, licht vochtige doek. Gebruik geen schuurmiddelen.

Sproei geen reinigingsmiddelen rechtstreeks op het paneel.

Het bedieningspaneel en de afwerking van de wasdroger kunnen beschadigd raken door bepaalde vuil- en vlekverwijderaars.

Pas deze producten toe uit de buurt van uw droger en veeg de gemorste of te veel gesproeide vloeistof onmiddellijk op.

ROESTVRIJ STALEN DROOGTROMMEL

Om de roestvrij stalen droogtrommel te reinigen, gebruikt u een vochtige doek met een zacht, niet-schurend schoonmaakmiddel dat geschikt is voor roestvrij stalen oppervlakken.

Verwijder de resten van het schoonmaakmiddel en droog het apparaat met een schone doek.

BUITENKANT WASDROGER

De hele droger heeft een hoogglans afwerking. Reinigen met een zachte, licht vochtige doek. Gebruik geen schuurmiddelen. Bescherm het oppervlak tegen scherpe objecten, aangezien deze krassen of beschadigingen kunnen veroorzaken.

Plaats geen zware of scherpe voorwerpen of een reinigingsmiddel op de droger. Bewaar ze op het aangeschafte voetstuk of in een aparte bewaardoos.

Reiniging en behandeling

1. Trek de watertank naar u toe om deze te verwijderen.

Wanneer u de watertank verwijdert, kunt u deze gezien het gewicht het beste met beide handen vasthouden. Zorg ervoor dat u geen water uit de tank morst. Dit kan anders letsel aan uw polsen veroorzaken.

1. Verwijder het gecondenseerde water uit de watertank.

- Verwijder na elk droogprogramma het gecondenseerde water uit de watertank.

Aangezien u het risico loopt dat het water gaat lekken wanneer u niet na elke programma het water loost, moet u ervoor zorgen dat het water wordt afgevoerd.

Als u de watertank leegt en op de knop Start drukt, wordt het indicatielampje voor een volle watertank (✗) op het LED-paneel uitgeschakeld.

HET FILTER REINIGEN (图)

1. Open de deur en verwijder het filter door dit omhoog te duwen.

1. Open het filter en reinig dit.

- Reinig het filter meteen nadat het droogprogramma is beëindigd.

• Als u het filter na een bepaalde gebruiksperiode niet reinigt, kan dit ten koste gaan van de droogprestaties en ontstaat er brandgevaar. Reinig het filter overeenkomstig de opgegeven interval.
• Reinig het filter na elk droogprogramma.
• Als het oppervlak van het filter nat is, gebruikt u het filter pas nadat dit volledig is gedroogd.

HET WARMTEWISSELAARFILTER REINIGEN (9)

1. Open het klepje van het condensatorcompartiment.

1. Ontgrendel de afsluiting.

1. Verwijder het warmtewisselaarfilter.

1. Als het filter van de warmtewisselaar niet regelmatig wordt schoongemaakt, gaat er ter herinnering een indicatielampje op het display branden of knipperen. Controleer in dat geval het filter van de warmtewisselaar en maak dit schoon zodat het filter niet verstopt komt te zitten met pluisjes.

• Maak het sponsgedeelte van het filteronderdeel los en spoel het met water af. Maak het filter met een zachte borstel stofvrij. Maak het filter van de warmtewisselaar na het spoelen met water grondig droog alvorens het filter terug te plaatsen.
• Maak het filter van de warmtewisselaar na elke 2 beurten schoon.
• Als het indicatielampje brandt of knippert, controleer de warmtewisselaar dan en maak deze schoon om ervoor te zorgen dat deze niet wordt geblokkeerd door pluisjes.
• Reinig het met een zachte borstel of stofzuiger (Het wordt aanbevolen om deze ten minste eenmaal per maand te reinigen).

Raak de warmtewisselaar niet met uw handen aan. Dit kan anders letsel veroorzaken.

Als u het warmtewisselaarfilter na het schoonmaken weer monteert, moet u ervoor zorgen dat de bevestiging wordt vergrendeld.

Speciale wastips

SPECIALE WASTIPS

Volg de instructies op het waslabel of van de fabrikant voor het drogen van speciale items. Als er geen waslabel beschikbaar is, gebruikt u de volgende informatie als richtlijn.

Spreien en dekbedden	Volg de instructies op het waslabel of gebruik het programma Katoen (Kastdroog) en een hoge temperatuur.Zorg ervoor dat het item goed droog is voordat u het gebruikt of opslaat.Voor een gelij kmatig droging moet u de items mogelijk k herpositioneren.
Dekens	Gebruik het programma Katoen (Kastdroog) en droog slechts één deken tegelijk kertijd voor een optimaal trommelproces.Zorg ervoor dat het item goed droog is voordat u het gebruikt of opslaat.
Katoenen luiers	Gebruik het programma Katoen (Kastdroog) en de temperatuurinstelling Hoog voor zachte, donzige luiers.
Items met een donsvulling (jassen, slaapzakken, dekbedden, enz.)	Gebruik het programma Katoen (Kastdroog) en een lage temperatuur.Wanneer u een paar droge handdoeken toevoegt, verkort u de droogtijd en absorbeert u vocht.
Schuimrubber (achterkant van een vloerkleed, gevuld speelgoed, schoudervulling, enz.)	NIET drogen op een hoge temperatuur. Gebruik het programma Koude Lucht (geen warmte).WAARSCHUWING – Het drogen van een rubberen item door middel van warmte kan leiden tot beschadigingen of brandgevaar.
Kussens	Gebruik het programma Katoen (Kastdroog).Voeg een aantal handdoeken toe om het trommelproces te verbeteren en voor een donzig resultaat.GEEN kapok of schuimkussen in de droger drogen. Gebruik het programma Koude Lucht.
Plastic (douchegordij nen, hoezen voor tuinmeubelen, enz.)	Gebruik het programma Koude Lucht of het Timer-programma en een lage temperatuur, afhankelijk van de voorschriften op het waslabel.

VERMIJD DE VOLGENDE ARTIKELEN:

• Items van glasvezel (gordijnen, draperingen, enz.).
• Wol, tenzij aanbevolen op het label.
• Items die zijn verontreinigd met plantaardige olie of bak- en braadolie.

Problemen oplossen

CONTROLEER DEZE PUNTEN BIJ PROBLEMEN MET UW DROGER...

PROBLEEM OPLOSSING
Werkt niet. • Controleer of de	deur goed is vergrendeld.Zorg ervoor dat de voedingskabel is aangesloten op een stopcontact waar stroom op staat.Controleer de stroomonderbrekers en zekeringen in het huis.Druk nogmaals op de knop Start/Pauze als de deur tij dens het programma is geopend.Verwij der het gecondenseerde water uit de watertank.Reinig het fi liter.
Verwarmt niet.	• Controleer de stroomonderbrekers en zekeringen in het huis.Selecteer een andere instelling dan Koude Lucht.Controleer het cassettefi liter en warmtewisselaarfi liter en reinig deze indien nodig.De droger bevindt zich mogelijk k in de koelfase van het programma.
Droogt niet. • Controleer de bovenstaande punten en...Stop de trommel niet te vol. 1 waslading = 1 drooglading.Scheid zware artikelen van lichtgewicht artikelen.Grote items, zoals dekens of dekbedden, moeten voor een gelij kmatige droging mogelijk k opnieuw worden herschikt.Controleer of de droger het water goed afvoert en voldoende water extraheert.De lading is mogelijk k te klein voor een goed trommelproces. Voeg een paar handdoeken toe.Reinig het fi liter.Reinig het warmtewisselaarfi liter
Maakt lawaai.	• Controleer de lading op objecten als munten, losse knopen, spijkers, enz. en verwij der deze.Zorg ervoor dat de droger, overeenkomstig de installatie-instructies, goed waterpas staat.Het is normaal dat de droger een zoemend geluid maakt vanwege de hoge circulatiesnelheid van de lucht in de droogtrommel en door de ventilator.
Droogt ongelijkmatig.	• Naden, zakken en andere soortgelijke zware gebieden zijn mogelijk nog niet volledig droog wanneer de rest van de lading wel al de ingestelde droogtegraad heeft. Dit is normaal. Selecteer desgewenst de instelling Extra droog.Als een zwaar item wordt gedroogd met een lichtgewicht lading, bij voorbeeld handdoeken met lakens, is het mogelijk k dat het zware item niet volledig droog is wanneer de rest van de lading de gekozen droogtegraad heeft bereikt. Scheid zware items van lichtgewicht items voor de droogresultaten.

Problemen oplossen

PROBLEEM OPLOSSING
Heeft een geurtje.	Het is mogelijk dat huishoudgeuren van verf, vernis, sterke reinigingsmiddelen, enz. de droger binnendringen via de lucht in de ruimte. Dit is normaal omdat de droger de lucht uit de ruimte aanzuigt, deze verwarmt, door de droogtrommel blaast en weer uitblaast.Wanneer er dergelij ke geurtjes in de lucht hangen, ventileert u de ruimte volledig voordat u de droger gebruikt.
Wordt uitgeschakeld voordat de lading droog is	Te kleine lading. Voeg meer items toe of voeg een aantal handdoeken toe en start het programma nogmaals.Te grote lading. Verwij der enkele items en start de droger opnieuw.
Pluizen op kleding	Zorg dat het cassettefilter voor elk programma wordt gereinigd. Bij sommige ladingen, waarbij zeer veel pluizen vrij komen, moet u het fi Iter mogelijk k tij dens het programma een keer reinigen.Bepaalde stoff en produceren veel pluizen (bij voorbeeld een donzige witte handdoek) en moeten apart worden gedroogd van kledingstukken die juist pluizen aantrekken (bij voorbeeld een zwarte linnen broek)Verdeel grote ladingen voor het drogen in kleiner ladingenControleer (broek)zakken grondig vóór het drogen.
Kledingstukken zijn nog steeds gekreukt na Kreukvrij	U kunt het beste kleine ladingen van 1 tot 4 items drogen.Laad minder kledingstukken. Laad soortgelij ke kledingstukken.
Geuren verdwij nen niet uit kleding na het programma Koude lucht.	Stoff en die sterk ruiken, moeten worden gewassen.

INFORMATIECODES

Er worden mogelijk informatiecodes weergegeven die helpen te begrijpen wat er met uw droger gebeurt.

FOUTMELDING BETEKENIS OPLOSSING
tE	Fout bij luchttemperatuursensor	Reinig het fi liter of het warmtewisselaarfi liter.Als het probleem zich blij ft voordoen, belt u een onderhoudsmonteur.
tE5	Fout bij temperatuursensor van compressor	Schakel na 2-3 minuten de droger in en start het programma opnieuw vanaf het begin.
dE	De deur van de droger staat open	Sluit de deur en start het programma nogmaals.Als het probleem zich blij ft voordoen, belt u een onderhoudsmonteur.
HE	Compressor is oververhit Bel een onderhoudsmonteur
2E	Dit komt voor wanneer er een lage stroomspanning is gedetecteerd.	Controleer of de voedingskabel is aangesloten. Als het probleem zich blij ft voordoen, neemt u contact op met het servicecentrum.
5E	De watertank is vol.De afvoerpomp werkt niet.	Leeg de watertank, schakel de droger opnieuw in en start het programma vanaf het begin.Als het probleem zich blij ft voordoen, belt u een onderhoudsmonteur.

Bel het servicecentrum van Samsung of de plaatselijke Samsung-leverancier wanneer een code wordt weergegeven die hier niet wordt vermeld of wanneer de voorgestelde oplossing niet werkt. Laat het product niet demonteren of repareren door een niet-erkende monteur.

WASVOORSCHRIFTEN

De volgende symbolen worden gebruikt in wasvoorschriften. De labels met wasvoorschriften bevatten labels en symbolen voor drogen, bleken, drogen en strijken, en indien nodig voor stomen. Deze symbolen zorgen voor overeenstemming tussen kledingfabrikanten voor binnenlandse en geïmporteerde kleding. Volg de aanwijzingen op het waslabel op zodat de kleding zo lang mogelijk meegaat en om problemen bij het wassen te voorkomen.

Wasprogramma Speciale instructies				Waarschuwingssymbolen voor het wassen en strij ken
	Normaal		Op de lij n drogen/ophangen te drogen		Niet wassen
[ZXA9]	Blij vende persing/onkreukbaar/kreukherstellend		Aan de lij n drogen Niet uitwij [7600]	[7600]
	Zachte/fij ne was Liggend dro [62DK7]	Niet bleken
	Handwas Temperatuurinste	G Kan niet in de wasdroger		[247X]
Watertemperatuur**		∅	Hoog Niet stoomstrij ken
...	Heet Gemiddeld Niet strij ken	∅
..	Warm	∅	Laag	Stomen
•	Koud	○	Elke temperatuur	○	Stomen
Bleken		●	Geen warmte/lucht	∅	Niet stomen
	Alle bleekproducten(indien nodig)	Droogstrij k- of stoomstrij ktemperaturen			Op de lij n drogen/ophangen te drogen
	Uitsluitend chloorvrij e bleekmiddelen(kleurveilig)Bleek (indien nodig)		Hoog Aan de lij n drogen
	Droogtrommelprogramma		Gemiddeld Liggend drogen
Normaal			Laag
	Blij vende persing/onkreukbaar/kreukherstellend
	Zachte/fij ne was

Watertemperatuur**			Hoog Niet stoomstrij ken
	Heet Gemiddeld Niet strij ken
	Warm		Laag	Stomen
	Koud		Elke temperatuur		Stomen
Bleken			Geen warmte/lucht		Niet stomen
	Alle bleekproducten(indien nodig)	Droogstrij k- ofstoomstrij ktemperaturen			Op de lij n drogen/ophangen te drogen
	Uitsluitend chloorvrij ebleekmiddelen(kleurveilig)Bleek (indien nodig)		Hoog Aan de lij n drogen
	Droogtrommelprogramma		Gemiddeld Liggend drogen
Normaal			Laag
	Blij vende persing/onkreukbaar/kreukherstellend
	Zachte/fij ne was

Bleken			Geen warmte/lucht		Niet stomen
	Alle bleekproducten(indien nodig)	Droogstrij k- ofstoemstrij ktemperaturen			Op de lij n drogen/ophangen te drogen
	Uitsluitend chloorvrij ebleekmiddelen(kleurveilig)Bleek (indien nodig)		Hoog Aan de lij n drogen
	Droogtrommelprogramma		Gemiddeld Liggend drogen
Normaal			Laag
	Blij vende persing/onkreukbaar/kreukherstellend
	Zachte/fij ne was

** De stippen staan symbool voor de geschikte waswatertemperaturen voor de verschillende artikelen. Het temperatuurbereik voor Heet is 41 – 52 °C, voor Warm 29 – 41 °C en voor Koud 16 – 29 °C. (De temperatuur van het waswater moet minimaal 16 °C zijn om het wasmiddel te activeren en voor een effectieve reiniging.)

ZORG VOOR HET MILIEU

Dit apparaat is gemaakt van recyclebare materialen. Houd u bij het afdanken van dit apparaat aan de plaatselijke wet- en regelgeving met betrekking tot afvalverwerking. Snijd de voedingskabel door zodat het apparaat niet meer kan worden aangesloten op een stroombron. Verwijder de deur zodat dieren en kleine kinderen zich niet in het apparaat kunnen opsluiten.

VERKLARING VAN CONFORMITEIT

Dit apparaat voldoet aan de Europese veiligheidnormen, EU-richtlijn 93/68 en EN-standaard 60335.

SPECIFICATIES

TYPE DROGER - VOORLADER
AFMETINGEN	A. Hoogte 85,0 cm
	B. Breedte 59,8 cm
	C. Diepte met geopende deur op 90°	110,1 cm
	D. Diepte 63,8 cm
GEWICHT 50 kg
ELEKTRISCHE VEREISTEN 220-240 V / 50 Hz 950 - 1100 W
TOEGESTANE TEMPERATUUR 5 - 35 °C

PROGRAMMAOVERZICHT

(● gebruikersoptie)

Programma		Max. lading (kg) (droog wasgoed)			Droogniveau	Kreukvrij	Zoemer gemengde was	Binnenlamp (uitsluitend DV9, DV8)	Geluid aan/uit	Uitgesteld einde
		DV9	DV8	DV7
Katoen	Extra droog 9 8 7				●	●		●	●
	Kastdroog 9 8 7				●	●		●	●
	Strij kdroog 9 8 7				●	●	-	●	●	●
Synthetisch	Extra droog 4,5 4	3,5			●	●		●	●
	Kastdroog	4,5 4	3,5		●	●		●	●
	Strij kdroog 4,5 4	3,5			●	●	-	●	●	●
Wol		2	2	2	-	●	-	●	●	●
Zeer fijn		1,5	1,5	1,5	-	●	-	●	●	●
Outdoor kleding (Uitsluitend DV9-, DV8-serie)		2	2	-	-	●	-	●	●	●
Sportkleding		2	2	2	-	●	-	●	●	●
Snel Drogen		1	1	1	-	●	-	●	●	●
Warme Lucht (Uitsluitend DV9-, DV8-serie)		-	-	-	-	●	-	●	●	●
Koude Lucht		-	-	-	-	●	-	●	●	●
Timer		-	-	-	-	●	-	●	●	●

* 9 : DV9-serie (9 kg) * 8 : DV8-serie (8 kg) * 7 : DV7-serie (7 kg)

VERBRUIKSGEGEVENS

Model	Programma	Belading (kg)*	Energieverbruik (KWh)	Max. duur (minuten)
DV9-serie	Katoen kastdroog**	9	2,2	190
		4,5	1,12	120
	Katoen strijkdroog**	9	1,7	155
	Synthetisch kastdroog	4,5	0,85	78
DV8-serie	Katoen kastdroog**	8	1,98	170
		4	1,04	110
	Katoen strijkdroog**	8	1,54	140
	Synthetisch kastdroog	4	0,78	72
DV7-serie	Katoen kastdroog**	7	1,75	150
		3,5	0,95	100
	Katoen strijkdroog**	7	1,43	130
	Synthetisch kastdroog	3,5	0,67	68

1. * : Vulgewicht ** : EN 61121:2013-testprogramma
2. Alle gegevens met een 'sterretje' zijn berekend op basis van EN 61121:2013

De verbruiksgegevens kunnen verschillen van de bovenstaande nominale waarden. Dit is afhankelijk van het vulgewicht, het soort textiel, het restvocht na het centrifugeren, fluctuaties in de stroomtoevoer en de geselecteerde extra opties.

Nederlands - 34

OVERZICHT VAN DROOGTROMMELS VOOR HUISHOUDELIJK GEBRUIK

Gegevensblad voor droogtrommels voor huishoudelijk gebruik Als aangegeven in EU-voorschrift nr. 392/2012

Samsung
Modelnaam DV9-serie DV8-serie DV7-serie
Capaciteit kg 9 8 7
Type Condensator Condensator Condensator
Energierendement
A + + + (hoogste effi ciëntie) tot D (laagste effi ciëntie) A++ A++ A++
Energieverbruik
Jaarlij ks energieverbruik (AE_C)1		kWh/jr 258,0	235,0	211,0
Automatische droogtedetectie			Ja	Ja	Ja
Energieverbruik (E_dry) bij standaardkatoenprogramma bij volledige lading		kWh	2,20	1,98	1,75
Energieverbruik (E_dry.1/2) bij standaardkatoenprogramma bij volledige lading		kWh	1,12	1,04	0,95
uit-modus en aan-modus
Gewogen vermogen uit-modus (P_o) bij volle belading		W	0,50	0,50	0,50
De modus Energieverbruik aan (P_J) bij volledige lading		W	5,00	5,00	5,00
Duur van de aan-modus		min.	10	10	10
Programma waarop de informatie op het etiket en het Overzicht van toepassing is2			Katoen + Kastdroog (Kreukvrij uit)
programmaduur van het standaardprogramma
Gewogen programmaduur voor het standaardkatoenprogramma bij volledige lading en gedeeltelij ke lading.		min.	150	136	121
Programmaduur (T_dry) bij standaardkatoenprogramma bij volledige lading		min.	190	170	150
Programmaduur (T_dry.1/2) bij standaardkatoenprogramma met gedeeltelij ke lading		min.	120	110	100
effi ciëntieklasse condensatie
A (meest efficiënt) tot G (minst efficiënt)			B	B	B
Gemiddelde condensatie-efficiëntie bij volledige lading		%	81	81	81
Gemiddelde condensatie-efficiëntie bij gedeeltelijke lading		%	81	81	81
Gewogen condensatie-efficiëntie		%	81	81	81
Uitstoot luchtgeluid
Drogen bij volledige lading		dB (A) re 1 pW	65	65	65
Ingebouwd			Nee	Nee	Nee
Afmetingen
Afmetingen apparaat	Hoogte	mm	850
	Breedte	mm	598
	Diepte	mm	638
Nettogewicht		kg	50
Elektrische aansluiting
Spanning		V	220-240	220-240	220-240
Energieverbruik		W	950 - 1100	950 - 1100	950 - 1100
Stroom		A 5 5 5
Frequentie		Hz	50	50	50
Naam van bedrijf			Samsung Electronics Co., Ltd.

1) Het jaarlijkse energieverbruik wordt gemeten als 9 kg 258 kWh (8 kg 235 kWh, 7 kg 211 kWh), gebaseerd op 160 droogbeurten met het standaard katoenprogramma bij volle en gedeeltelijke belading, en het verbruik van de standen voor laag vermogen. Het werkelijke energieverbruik per beurt is afhankelijk van de wijze waarop het apparaat wordt gebruikt.

2) 'standaardkatoenprogramma' dat wordt gebruikt bij volledige en gedeeltelijk lading is het standaardroogprogramma waarop de informatie op het label en fiche betrekking heeft. Dit programma is geschikt voor het drogen van normaal vochtig katoenen wasgoed en is het meest efficiënte programma wat betreft energieverbruik voor katoen. Gegevens over verbruik kunnen verschillen van de nominale waarden die hierboven zijn weergegeven, afhankelijk van de grootte van de lading, soorten textiel, de hoeveelheid restvocht na het centrifugeren, schommelingen in de elektriciteitsvoorziening en extra gekozen opties.

Nederlands - 35

SAMSUNG

VRAGEN OF OPMERKINGEN?

Land BEL OF	BEZOEK ONS ONLINE OP
BELGIUM 02-201	-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
NETHERLANDS 0900	0-SAMSUNG (0900-7267864) (€ 0,10/Min) www.samsung.com/nl/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*[HHP] 0180 6 M SAMSUNG bzw.0180 6 67267864*(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
LUXEMBURG 261	03 710 www.samsung.com/support

DC68-03297B-03

Série DV9

Série DV8

Série DV7
