Producttype	Koelkast
Merk	Zanker
Model	ZKK 8408
Energielabel	E (schatting)
Netto totale inhoud	120 L (schatting)
Afmetingen (H x B x D)	85 x 60 x 65 cm (schatting)
Netto gewicht	35 kg (schatting)
Stroomvoorziening	220-240 V, 50 Hz
Hoofdfuncties	Koeling, bewaring, groentelade
Koeltype	Statisch
Ontdooiing	Handmatig
Omgevingstemperatuur in bedrijf	10 °C tot 38 °C
Geluidsniveau	40 dB (schatting)
Koelmiddel	R600a
Binnenverlichting	LED
Legplanken	3 glazen legplanken
Deurvakken	2 deurvakken
Groentelade	1 lade
Verstelbare voeten	Ja
Omkeerbare deur	Ja
Reserveonderdelen beschikbaar	Ja, via klantenservice
Inhoud van de doos	Gebruiksaanwijzing, legplanken, deurvakken

Veelgestelde vragen - ZKK 8408 ZANKER

Wat is de minimale hoogte van de ruimte om de koelkast te installeren?

Zorg voor minimaal 5 cm ruimte aan de achterkant en zijkanten voor goede ventilatie. De minimale inbouwhoogte is ongeveer 85 cm voor een standaard model.

Hoe stel ik de temperatuur van de koelkast in?

Gebruik de instelknop aan de binnenkant van de koelkast. Draai deze naar een middenstand (3-4) voor een temperatuur van 4°C tot 5°C. Pas aan op basis van de lading en omgevingstemperatuur.

Hoe vaak moet ik de koelkast ontdooien?

Ontdooi handmatig zodra de ijslaag 3 mm dik is, meestal elke 2 tot 3 maanden. Volg de gebruiksaanwijzing voor de ontdooiprocedure.

Waarom maakt mijn koelkast geluid?

Normale geluiden kunnen afkomstig zijn van de compressor (zoemen) of de circulatie van het koelmiddel (borrelen). Als de geluiden ongebruikelijk zijn, controleer of het apparaat waterpas staat en geen obstakels raakt.

De deur sluit niet goed, wat moet ik doen?

Controleer of de deurrubber schoon en vrij van vuil is. Zorg dat de legplanken en deurvakken de sluiting niet belemmeren. Als het probleem aanhoudt, stel de voeten dan af om het apparaat iets naar achteren te laten hellen.

Hoe kan ik energie besparen met deze koelkast?

Plaats het apparaat op een koele plek, vermijd lang open staan van de deur en plaats geen warme voeding erin. Ontdooi regelmatig en controleer de staat van de deurrubber.

Welk product moet ik gebruiken om de binnenkant schoon te maken?

Gebruik een zachte doek met lauw water en baking soda of een mild schoonmaakmiddel. Vermijd schurende of agressieve chemicaliën die de binnenoppervlakken kunnen beschadigen.

Hoe vervang ik de binnenverlichting?

De verlichting wordt verzorgd door een LED-lamp. Als deze niet meer werkt, neem dan contact op met de klantenservice voor vervanging. Probeer deze niet zelf te vervangen zonder de gebruiksaanwijzing te raadplegen.

Kan de deur worden omgedraaid?

Ja, het model ZKK 8408 maakt het omkeren van de deur openingsrichting mogelijk. De gedetailleerde instructies staan in de gebruiksaanwijzing. Het wordt aanbevolen om een professional in te schakelen.

Wat is de garantie van dit apparaat?

De wettelijke garantie is 2 jaar. Bewaar uw aankoopbon. Raadpleeg voor meer informatie de gebruiksaanwijzing of neem contact op met de klantenservice van Zanker.

GEBRUIKSAANWIJZING ZKK 8408 ZANKER

Instructies voor het gebruik van de gebruiksaanwijzing

Opmerkingen die belangrijk zijn voor uw veiligheid of voor de juiste werking van het apparaat.

Aanvullende informatie met betrekking tot de bediening en praktische toepassingen van het apparaat.

Nuttige tips voor het economisch en milieuvriendelijk verstandige gebruik van het apparaat

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Inhoudsopgave

Veiligheidsinformatie ....32

Afvalverwerking ....33

Werking en gebruik / Voor de ingebruikneming/ 34

Interne onderdelen ....34

Nuttige tips 35

Onderhoud Ontdooien 35

Het oplossen van problemen .... 37

Klantenservice en reserveonderdelen / Technische gegevens 38

Deur omdraaien ....38

Opstelling 39

Elektrische aansluiting ....39

Inbouw 40

Veiligheidsinformatie

Deze informatie werd voorzien ten behoeve van uw veiligheid. Lees dit alvorens het apparaat te installeren of te gebruiken. Bewaar deze gebruiksaanwijzing voor toekomstige raadpleging. Als het apparaat van eigenaar verandert, dient de gebruiksaanwijzing meegeleverd te worden.

Algemene aanwijzingen m.b.t. de veiligheid

• Bewaar deze gebruiksaanwijzing goed en geef hem door aan een evt. volgende eigenaar van het apparaat.
• Dit apparaat is alleen bedoeld voor gebruik in het huishouden, voor het bewaren van levensmiddelen en dient volgens de voorschriften te worden gebruikt.
• Reparaties aan dit apparaat, ook vervangen van het aansluitsnoer, mogen alleen door Service worden uitgevoerd. Daarbij mogen alleen originele Service-onderdelen gebruikt worden. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden!
• Het apparaat is alleen spanningloos als de stekker uit het stopcontact is getrokken. Voordat u het apparaat gaat reinigen, dient u het altijd spanningloos te maken. Trek de stekker nooit aan het snoer, maar aan de stekker zelf uit het stopcontact. Als het stopcontact moeilijk bereikbaar is, schakel dan de zekering in de huisinstallatie uit.
• Het aansluitsnoer mag niet verlengd worden.
• Zorg ervoor dat de stekker niet wordt platgedrukt of beschadigd door de achterkant van het koel/vriesapparaat.

-Een beschadigde stekker kan oververhit raken en brand veroorzaken.

- Plaats geen zware voorwerpen of het koel/vriesapparaat zelf op het aansluitsnoer.

-Daardoor bestaat kans op kortsluiting en brand.

- Trek de stekker niet uit het stopcontact door aan het snoer te trekken, vooral niet als het koel/vriesapparaat uit de nis wordt getrokken.

-Schade aan het snoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.

-Als het aansluitsnoer beschadigd is, moet het worden vervangen door onze service-afdeling of door een erkend installateur.

- Als het stopcontact los zit, steek de stekker er dan niet in.

-Daardoor bestaat kans op een elektrische schok of brand.

• Gebruik het apparaat niet zonder de afdekking van de binnenverlichting.
• Gebruik bij het schoonmaken, het ontdooien of het uitnemen van diepvriesproducten of het ijsblokjesbakje geen scherpe of puntige voorwerpen. Die kunnen het apparaat beschadigen.

• Zorg ervoor dat er geen vloeistoffen bij de temperatuurregelaar en de verlichting komen.

• Consumptie-ijs en ijsblokjes niet direct uit de vriesruimte in de mond stoppen. IJs kan aan lippen of tong vastvriezen en verwondingen veroorzaken.

• Eenmaal ontdooide levensmiddelen mogen niet opnieuw ingevroren worden, maar moeten zo snel mogelijk geconsumeerd worden.
• Kant-en-klare diepvriesproducten volgens de aanwijzingen van de fabrikant van deze producten bewaren.
• Probeer niet het ontdooiproces te versnellen m.b.v. elektrische verwarmingstoestellen of chemische stoffen.
• Laat kunststof onderdelen niet met hete voorwerpen in aanraking komen.
• Geen bussen of flessen met brandbaar gas of vloeistof in het apparaat bewaren. Explosiegevaar!
• Geen koolzuurhoudende dranken, flessen en blikjes in de diepvriesruimte bewaren.
• Het dooiwaterafvoergootje regelmatig controlleren en schoonmaken. Bij verstopping kan het verzamelde dooiwater storingen veroorzaken.

Veiligheid van kinderen

• Houd de verpakking uit de buurt van kinderen. Kunststof folie kan verstikkingsgevaar opleveren.
• Het apparaat is bedoeld voor gebruik door volwassenen. Laat kinderen niet met het apparaat of de bedieningselementen spelen.
• Als u het apparaat afdankt, trek dan de stekker uit het stopcontact, snijd het aansluitsnoer af (zo dicht mogelijk bij het apparaat) en haal de deur eruit. U verhindert daardoor, dat spelende kinderen een elektrische schok krijgen of elkaar of zichzelf in het apparaat opsluiten.
• Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuigelijke of geestelijke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik.

Bescherming van het milieu

- Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit en evenmin in de isolatiematerialen.

Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Voorkom beschadiging aan de koeleenheid. Informatie over uw plaatselijke afvalverwerkingslocaties kunt u bij de gemeente opvragen.

Verwijder de stekker en zorg dat alle sloten en grendels verwijderd zijn zodat kinderen niet opgesloten kunnen raken in het apparaat.

Afvalverwerking

Verpakkingsinformatie van het apparaat

De materialen met het symbool kunnen gerecycled worden.

PE< voor polyethyleen, bijv. inpakmateriaal
PS< voor polystyreen, bijv. opvulmateriaal (altijd CFC-vrij)
POM< voor polyoxymethyleen, bijv. plastic clips. Alle materialen zijn milieuvriendelijk!

Veiligheidsmaatregelen voor isobutaan

Waarschuwing

• Het koelmiddel van het apparaat is isobutaan (R 600a) dat in hoge mate brandbaar en explosief is.
• Houd ventilatie-openingen in het apparaat of in het inbouwmeubel vrij.
• Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te bespoedigen, die niet door de fabrikant worden aangeraden.
• Beschadig het koelcircuit niet.
• Gebruik geen elektrische apparaten binnenin het apparaat, tenzij ze door de fabrikant worden geadviseerd.

Werking en gebruik

Voor de ingebruikneming

Wacht ten minste 4 uur voordat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.

• Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een nieuw product weg te nemen. Droog daarna grondig af.
  Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak.
• Verwijder de veiligheidselementen die gebruikt worden bij het transport.

Het apparaat starten

• Steek de stekker in het stopcontact en draai de thermostaatknop rechtsom voorbij de stand «O» (UIT).
• De thermostaatregeling die zich aan de binnenkant van de koelruimte bevindt, regelt de temperatuur van het apparaat.
• Draai de thermostaatregeling naar de gewenste instelling.

Het instellen van de temperatuur

• De volgende omstandigheden zijn belangrijk met betrekking tot de temperatuur in de koelkast:
• Omgevingstemperatuur
• Hoeveelheid en temperatuur van het opgeslagen voedsel
• Regelmaat waarmee de deur wordt geopend en hoe lang de deur open blijft staan
• Plaatsing van het apparaat. De temperatuur in de koelkast wordt automatisch bijgesteld.
• Instelling "1" = hoogste temperatuur, warmste instelling
• Instelling "6" = laagste temperatuur, koudste instelling.
• Instelling "0" = Uit

Een gemiddelde instelling is over het algemeen het meest geschikt.

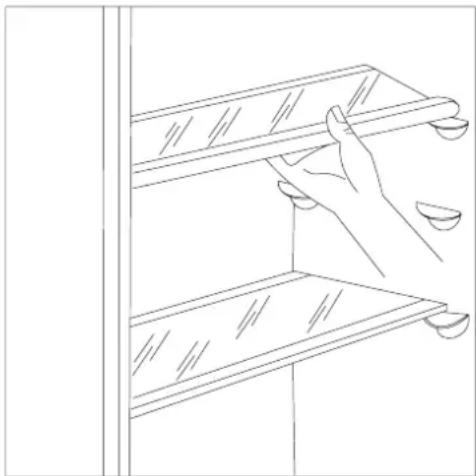

• De legplateaus kunnen verwijderd worden om ze te reinigen.
• Om de opslag van voedselverpakkingen van verschillende afmetingen te kunnen ondersteunen, kunnen de legplateaus op verschillende hoogten worden geplaatst.
• Om een intern legplateau te verwijderen, trekt u het naar voren totdat het kan worden opgetild of gekanteld en worden verwijderd.

- Om het plateau op een andere hoogte terug te plaatsen, doet u hetzelfde in omgekeerde volgorde.

Het glazen legplateau boven de groentenlades en het flessenrek moeten altijd op dezelfde plaats blijven om een goede luchtcirculatie te garanderen.

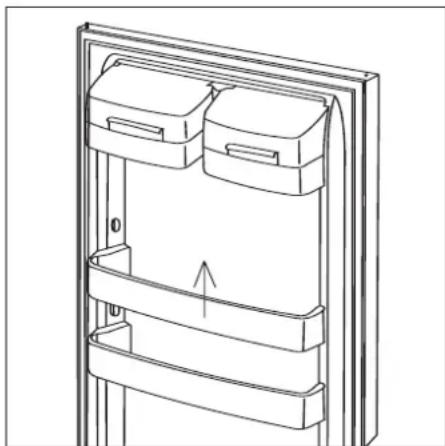

Deurplateaus

• Om de opslag van voedselverpakkingen van verschillende afmeting te kunnen ondersteunen, kan het middelste deurplateau in hoogte versteld worden.
• Trek het plateau geleidelijk in de richting van de pijlen totdat het los komt en plaats op een andere gewenste hoogte terug.

- Voor een grondiger reiniging kunnen de bovenste en onderste deurplateaus gemakkelijk verwijderd worden en op hun plek teruggezet worden.

Nuttige tips

Energiebesparing

Let op waar de koelkast wordt geplaatst. Zie paragraaf "Installatie". Zodra het juist ged'nstalleerd is, verbruikt de koelkast minder energie.

• Probeer te voorkomen dat u de deur lange tijd open houdt of dat u de deur te vaak opent, aangezien warme lucht in de koelkast komt en ervoor zorgt dat de compressor onnodig vaak aan slaat.
• Als de omgevingstemperatuur hoog is, de thermostaatknop op de koudste instelling (hogere cijfers) staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat. Als dit gebeurt, draait u de knop naar een warmere instelling (lagere cijfers) om de koelkast automatisch te laten ontdooien en zo elektriciteitsverbruik te besparen.

- Plaats geen warm voedsel in de koelkast. Laat warm voedsel eerst afkoelen.

- Houd de hitte-emissiecondensor, het metalen rooster aan de achterwand van de koelkast, altijd schoon.

Nuttige tips voor het koelen

- Bewaar geen warm voedsel of dampende vloeistoffen in de koelkast en bedek het voedsel, vooral als het een sterke geur verspreidt.

Om de koelkast op de juiste manier te gebruiken, zijn hier een aantal nuttige tips:

• Rauw vlees (biefstuk, varkensvlees, lam en gevogelte): stop dit in plastic zakken en leg boven de saladeruimte. Dit is het koudste punt in de koelkast. Vlees kan alleen op deze manier veilig worden opgeborgen voor ten hoogste een of twee dagen.
• Gekookt voedsel, koude stukken, pudding, enz.: dit moet goed bedekt worden en kan op een van de glasplaten worden gezet.
• Fruit en groenten: dit moet goed schoongemaakt worden en in de onderste lade(n) bewaard worden.
• Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten.
• Melkflessen: deze moeten een afdekdop hebben en opgeslagen worden in het flessenrek in de deur.

Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast bewaard worden.

Onderhoud

Trek de stekker uit het stopcontact voordat u een onderhoudshandeling gaat chten.

WAARSCHUWING

Dit apparaat bevat koolwaterstoffen in de koeleenheid. Onderhoud en herladen mag uitgevoerd worden door bevoegde technici.

Ontdooien

Een deel van het vocht uit de koelruimte wordt tijdens het gebruik in de vorm van ijs of rijp afgescheiden.

Dikke lagen ijs en rijp hebben een isolerend effect. Het koelvermogen wordt minder, de temperatuur stijgt, er is meer energie nodig en als ijs of rijp te dik worden, kan de deur van de vriesruimte niet meer open, de deur kan zelfs kapotgaan.

Bij dit type apparaat gebeurt het ontdooien van de koelruimte automatisch, zonder dat u daaraan iets hoeft te doen.

De thermostaat onderbreekt regelmatig de werking van de compressor. Het koelen wordt dan onderbroken, de temperatuur in de koelruimte stijgt en het ontdooien begint. Na het ontdooien start de thermostaat het koelen weer.

Het dooiwater loopt via het dooiwaterafvoergootje in het condensbakje bovenop de compressor en verdampt door de warmte.

NL

⚠️ Controleer regelmatig of het dooiwaterafvoergootje niet verstopt is. Als het afvoergootje verstopt is, kan het dooiwater schade veroorzaken aan de isolatie van het apparaat.

Maak het gootje schoon m.b.v. het meegeleverde krabbertje (zie afb.). Het krabbertje kunt u weer in het gootje opbergen.

Controleer regelmatig of het dooiwaterafvoergootje niet verstopt is.

Meestal raakt het afvoergootje verstopt door in papier verpakte levensmiddelen. Het papier komt in aanraking met de achterzijde van de koelruimte en vriest daaraan vast. Als u de levensmiddelen uit de koelruimte haalt, scheurt het papier en dat kan tot verstopping van het afvoergootje leiden. Doe dus voorzichtig met in papier verpakte levensmiddelen.

Als erg veel koelvermogen nodig is, bijv. tijdens een hittegolf, werkt de koelkast soms continu. Er wordt dan niet automatisch ontdooid.

Het is niet abnormaal als er na het ontdooien kleine restjes ijs en rijp op de achterkant van de koelruimte achterblijven.

De vriesruimte kan niet automatisch ontdooid worden, omdat de diepvriesproducten geen hogere temperaturen kunnen verdragen.

De laag ijs kan afgeschraapt en verwijderd worden met een plastic schraper, mits de laag niet te dik is.

Als de ijslaag zo dik is, dat hij niet met de kunststof schraper verwijderd kan worden, moet de vriesruimte ontdooid worden (in het algemeen 2 tot 3 keer per jaar).

Neem de levensmiddelen uit de koel- en vriesruimte en wikkel ze in enkele lagen krantenpapier of dekens. Bewaar ze op een zo koel mogelijke plaats.

Maak het apparaat spanningloos en laat de deuren van vries- en koelruimte open.

Veeg het dooiwater aldoor met een zachte doek of spons weg.

Na het ontdooien de binnenzijde van vries- en koelruimte droog wrijven, de stekker weer in het stopcontact steken en de levensmiddelen weer in het apparaat leggen.

Zet na het ontdooien de temperatuurregelaar op de hoogste stand, zodat het apparaat zo snel mogelijk weer de geschikte bewaartemperatuur kan bereiken.

Reiniging

Gebruik nooit metalen voorwerpen om uw apparaat schoon te maken, het kan beschadigd raken. Gebruik NOOIT reinigingsmiddelen, schuurpoeders, zeer geparfumeerde reinigingsproducten of waspolijstmiddelen om de binnenkant mee te reinigen, aangezien deze middelen het oppervlak beschadigen en een sterke geur achterlaten.

Reinig het interieur met warm water en bicarbonaat of soda. Spoel af en maak grondig schoon.

Om een veilige bediening van de koelkast te garanderen, dient u een keer per jaar het ventilatierooster aan de onderkant te verwijderen en de luchtkanalen met een stofzuiger uit te zuigen.

Als het apparaat niet in gebruik is

Haal de stekker uit het stopcontact.

Haal al het voedsel eruit en maak het apparaat schoon, laat de deur op een kier staan om geurtjes te voorkomen.

Lamp vervangen

Als de lamp kapot is, kunt u hem als volgt vervangen:

Trek de stekker uit het stopcontact.

Schroef de afdekking los en trek hem in de richting van de pijl. Nu kunt u de lamp vervangen. (Type gloeilamp: Mignon 322, 230 V, 15 W, fitting E 14) Zet daarna de afdekking weer terug, draai de schroef vast en steek de stekker in het stopcontact.

Als de lamp defect is, heeft dat geen nadelige invloed op de werking van de koelruimte.

Het oplossen van problemen

Sommige problemen kunnen gemakkelijk verholpen worden voordat u de Technische Service belt. Volg de onderstaande instructies:

PROBLEEM	OPLOSSING
De deur sluit niet	Zorg dat het apparaat vlak staat als dit niet het geval is. Het gewicht is groter dan de opslaglimiet van de deur aan kan, dus verspreid het gewicht gelijkmatiger of haal producten weg. Het apparaat is niet juist ged'installeerd. Raadpleeg paragraaf "Inbouwen".
De koelkast is te warm	Stel een lagere temperatuur in. Verdeel de voedselproducten zodat koude lucht eromheen kan circuleren. Zorg dat de deur goed gesloten is en dat de isoleerstrip volledig en schoon is. De temperatuur op de plek van de koelkast is boven normale kamertemperatuur.
Het is te koud in de koelkast.	Draai de temperatuurregeling tijdelijk naar een warmere instelling.
De compressor werkt continu.	Draai de thermostaatknop naar een lager cijfer. De temperatuur op de plek van de koelkast is boven normale kamertemperatuur. Controleer of de ventilatie voldoende is en of de ventilatieopeningen niet verstopt zijn. De oorzaak kan liggen in de plaatsing van grote hoeveelheden voedsel en/of het vaak openen/sluiten van de deur.
Er ligt water in/buiten de koelkast.	Dit kan normaal zijn. Tijdens de automatische ontdooifase kan ijs van de koelplaat vallen.
Er ligt water op de vloer.	Plaats de afvoerslang aan de achterkant van de koelkast net boven de afvoerbak.
Geluiden	Dit kan normaal zijn. De temperatuurregeling kan klikgeluiden veroorzaken wanneer het systeem in- of uitgeschakeld wordt. Het ged'injecteerde koelgas kan een gorgelend geluid produceren als het door de buizen stroomt. De motor kan een zoemend geluid en/of een licht tikgeluid voortbrengen. Het gebruikte isolatiemateriaal heeft de neiging de geluidsniveaus iets te verhogen, maar zorgt wel voor betere isolatie en een lager energieverbruik.

NL

Klantenservice en reserveonderdelen

Als u geen oplossing kunt vinden voor een storing in deze bedieningsinstructies, kunt u contact opnemen met de vakhandelaar of de klantenservice en raadpleeg uw Garantiekaart.

Selectief bestellen van vervangingsonderdelen kan onnodig portokosten besparen. Geeft om deze reden altijd de volgende informatie van het apparaat door:

• Modelnaam
  • Modelnummer (PNC)
  • Serienummer (S-No.)

Deze informatie bevindt zich op het typeplaatje in de koelkast aan de linkerwand. We raden u aan deze informatie hieronder op te schrijven, zodat u het bij de hand heeft indien nodig.

Technische gegevens

De technische gegevens staan op het typeplaatje aan de linkerkant in het apparaat.

Deur omdraaien

Het apparaat wordt geleverd met een naar rechts openende deur.

Volg de instructies hieronder om een naar links openende deur te installeren.

1. Draai de schroef van het bovenste scharnier los en verwijder de afstandshouder.
2. Verwijder de deur.
3. Schroef de onderste pen los met een sleutel en monteer hem op de tegenoverliggende kant.
4. Plaats de deur terug en schroef het bovenste scharnier met afstandshouder aan de tegenovergestelde zijde.

Deurdraairichting van het vriesvak omzetten

Nadat u de buitendeur hebt omgezet, moet ook de deurdraairichting van het vriesvak worden omgezet.

Ga te werk zoals in de afbeelding aangegeven.

- Duwt u met een schroevedraaier het lipje van de sluiting in dat aan de binnenkant van de onderste deurbeugel zit.

- Kantelt u de onderbeugel samen met het vriesvakdeurtje naar buiten en neem die vervolgens van de pin van het vriesvakdeurtje af.

- Verwijdert u de vierkantige afdichting en plaats die in de vrijgekomen opening aan de tegenovergestelde zijde.

- Plaatst u de onderbeugel, na het vriesvakdeurtje over 180° gedraaid te hebben, op de onderste pin van het vriesvakdeurtje.

- Plaatst u de pin van de bovenbeugel van het vriesvakdeurtje in de vrije opening en duw vervolgens de onderbeugel samen met het vriesvakdeurtje in tot aan de aanslag.

Behandel het apparaat uiterst voorzichtig om geen schade aan de koeleenheid te veroorzaken met mogelijk vloeistoflekkage.

- Tijdens normale bediening worden de condensor en compressor aan de achterkant van het apparaat erg heet. Zorg er altijd voor dat er voldoende ventilatie is, anders leidt dit tot uitval van onderdelen en mogelijk verlies van voedsel. Raadpleeg de installatie-instructies.

- Belangrijk: Als het netsnoer beschadigd is, moet dit vervangen worden door een speciale kabel of kabelsamenstel die verkrijgbaar zijn bij de fabrikant of diens servicevertegenwoordiger.

Opstelling

• Pak de koelkast uit en controleer of hij in goede conditie is en geen schade van het transport heeft opgelopen.
• Het apparaat mag niet vlakbij radiatoren of kooktoestellen op gas geplaatst worden.
• Stel het apparaat niet langdurig bloot aan direct zonlicht.

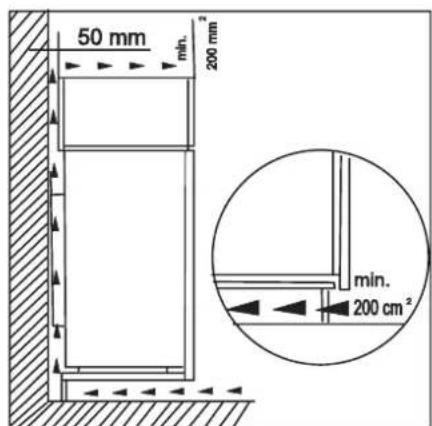

• Om veiligheidsredenen moet de minimale ventilatie zijn zoals getoond in Afb.

Let op: Houd de ventilatie-openingen altijd vrij van obstructies.

- De nis moet voorzien worden van een ventilatieleiding met de volgende afmetingen:

Diepte 50 mm

Breedte 540 mm

De klimaatklassificatie bevindt zich op het typeplaatje in de koelkast aan de linkerwand.

De volgende tabel toont welke omgevingstemperatuur juist is voor elke klimaatklassificatie:

Klimaat-klassificatie omgevingstemperatuur van	voor
SN +10 tot	+32 °C
N +16 tot	+32 °C
ST +16 tot	+38 °C
T +16 tot	+43 °C

een

Elektrische aansluiting

Zorg er vóór het aansluiten voor dat de voltage en frequentie op het serienummerplaatje overeenkomen met de stroomtoevoer in uw huis.

De voltage kan ±6% verschillen van het opgegeven voltage.

Voor bediening met verschillende voltages moet een geschikte autotransformator gebruikt worden.

Belangrijk Het apparaat moet geaard worden.

De netsnoerstekker is voorzien van een contact voor dit doel. Als de stroomtoevoer in uw huis niet geaard is. sluit het apparaat aan een aparte aarde aan in overeenstemming met de geldende regels en raadpleeg een gespecialiseerde elektricien.

De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheidsmaatregelen niet worden nageleefd.

€ Dit apparaat voldoet aan de volgende EU- richtlijnen:

• 87/308 EEC van 2/6/87 met betrekking tot onderdrukking van radio-interferentie.
• 73/23 EEC van 19.2.73 (Richtlijn betreffende laag voltage) en daaropvolgende aanpassingen.
• 89/336 EEC van 3.5.89 (Richtlijn betreffende elektromagnietische compatibiliteit) en daaropvolgende aanpassingen.

NL

Let op!

Het moet mogelijk zijn het apparaat van de hoofdstroomtoevoer af te halen; de stekker moet daarom na installatie gemakkelijk toegankelijk zijn.

Inbouw

Afmetingen van de uitsparing

Hoogte van de behuizing (1) 880 1225 mm

Diepte van de behuizing (2) 550 550 mm

Breedte van de behuizing (3) 560 560 mm

De nis moet voorzien worden van een ventilatieleiding met de volgende afmetingen:

Diepte 50 mm Breedte 540 mm

Voor de juiste ventilatie volgt u de aanwijzingen in de afbeelding.

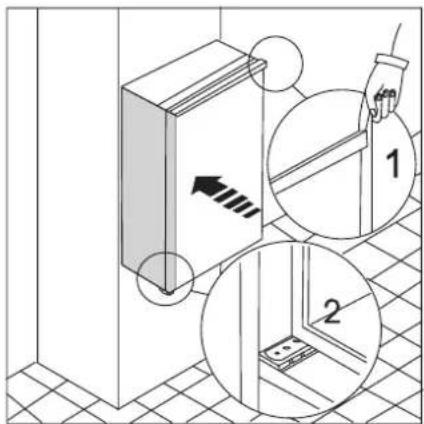

1. Plaats het apparaat in de nis en zorg ervoor dat het tegen het interne oppervlak van de eenheid aan staat aan de kant waar de deurscharnieren van het apparaat worden geplaatst. Plaats het apparaat totdat de bovenstrip tegen de eenheid (1) grenst en zorg ervoor dat het onderste scharnier in lijn is met het oppervlak van de eenheid (2).

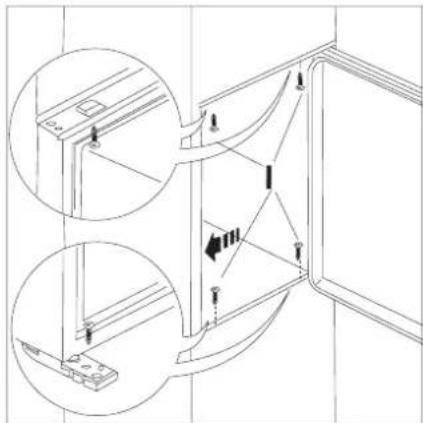

1. Open de deur en duw het apparaat tegen de zijkant van het keukenkastje dat zich tegenover de apparaatscharnieren bevindt. Maak het apparaat met 4 schroeven (l) vast die in de kit bij het apparaat zijn meegeleverd.

1. Druk de gezamenlijke bedekking aan tussen het apparaat en het keukenkastje.

1. U moet het gedeelte van het kunststof deksel (E), dat gebruikt wordt om het scharnier af te dekken, verwijderen, zoals aangegeven op de tekening. Deze handeling wordt vergemakkelijkt omdat er aan de binnenkant van het scharnierdeksel een groef is aangebracht, waardoor u dit onderdeel makkelijker kunt verwijderen. "Verwijder het onderdeel dat gemarkeerd is met DX, als de scharnierpen in het rechter scharnier is geplaatst, in het tegenovergestelde geval het onderdeel gemarkeerd met SX verwijderen."

Breng de afdichtstopsels (C-D) in de gaten in de deklijsten aan. Bevestig het ventilatierooster (B). Breng, onder lichte druk, het dekseltje (E) aan.

1. Scheidt onderdelen Ha, Hb, Hc, Hd zoals aangegeven in de afbeelding.

1. Plaats geleider (Ha) aan de binnenkant van de keukenkastdeur op en neer zoals getoond in de afbeelding en markeer de positie van de externe gaten. Nadat u gaten geboord heeft, plaatst u de geleider met de geleverde schroeven.

1. Bevestig bedekking (Hc) op geleider (Ha) totdat het op zijn plaats klikt.

1. Op de apparaatdeur en de kastdeur 90°. Plaats het kleine vierkantje (Hb) in de geleider (Ha). Voeg de apparaatdeur en keukenkastdeur samen en markeer de gaten zoals aangegeven in de afbeelding.

NL

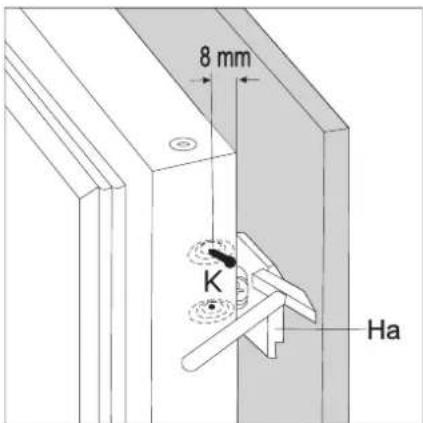

1. Verwijder de vierkantjes en markeer een afstand van 8 mm vanaf de buitenrand van de deur waar de nagel moet worden vastgemaakt (K).

1. Plaats het kleine vierkantje op de geleider terug en maakt het goed met de meegeleverde schroeven vast.

Mocht de uitlijning van de keukenkastdeur nodig zijn, dan maakt u gebruik van de speling van de gleuven.

Aan het einde van deze procedure moet u controleren of de keukenkastdeur goed sluit.

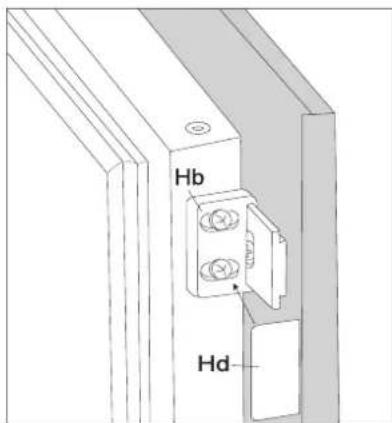

1. Plaats bedekking (Hd) op de smalle kant (Hb) totdat het op zijn plaats klikt.
