GEBRUIKSAANWIJZING Trio S4 CANDY
- Algemene waarschuwingen....05 1.1. Symbolen in deze gebruikershandleiding 05 1.2. Conformiteitsverklaring 05 1.3. Veiligheidsvoorschriften....05 1.4. Nuttige tips 05
- Installatie 06 2.1. Omgeving waarin apparaat moet worden geplaatst 06 2.2. Plaatsing 06 2.3. Afstelling van voetjes....06 2.4. Elektrische aansluiting 07 2.5. Fornuizen met voedingskabel 07 2.6. Gasaansluiting....07 2.7. Conversie voor verschillende typen gas 08 2.8. Afmetingen van het apparaat 08 2.9. Algemeen uiterlijk en definitie van het apparaat....08
- Gebruik van branders ....09 3.1. Gebruik van gasbranders 09 3.2. Gebruik van elektrische kookplaten....10
- Gebruik van de oven 11 4.1. Grillen 11 4.2. Elektrische oven 11 4.3. Kooksuggesties voor elektrische oven 11 4.4. Pizza bakken 11 4.5. Taarten bakken....11 4.6. Maaltijden bereiden 11 4.7. Vis bereiden 11 4.8. Gebruik van draaispit 12 4.9. Gebruik van minutentimer ....12 4.10. Gebruik van timer voor einde bereidingstijd 12 4.11. Gasoven 12 4.12. Gebruik van elektronisch programma 12 4.13. Kooktabellen .... 13
- Reinging en onderhoud ....14 5.1. Zelfreinigende katalytische oven 14
- Klantenservice en probleemoplossing ....14
- Milieubescherming....14
Hartelijk dank dat u een van onze producten heeft gekozen. Om optimaal gebruik te kunnen maken van uw fornuis, raden wij u het volgende aan:
• Lees de opmerkingen in deze handleiding zorgvuldig: deze bevatten belangrijke instructies voor het veilig installeren, gebruiken en onderhouden van dit fornuis.
Bewaar dit boekje op een veilige plek zodat u het ter referentie kunt gebruiken.
- Mocht het apparaat worden verkocht of worden overgedragen, dan moet deze handleiding met het apparaat worden meegeleverd om juiste overdracht van de informatie over installatie/gebruik van het apparaat en de bijbehorende waarschuwingen te garanderen.
• Alle toegankelijke onderdelen zijn heet wanneer het apparaat wordt gebruikt. Raak deze elementen niet aan. Wanneer het fornuis voor de eerste keer wordt ingeschakeld, kunnen scherp ruikende dampen ontstaan. Deze zijn ongevaarlijk. Het is raadzaam het fornuis twee uur leeg ingeschakeld te laten.
1.1. SYMBOLEN IN DEZE GEBRUIKERSHANDLEIDING
In deze gebruikershandleiding worden de onderstaande symbolen gebruikt.
Veiligheidsinformatie
Informatie over milieubescherming
Dit apparaat voldoet aan Europese EEG-richtlijnen.
1.2. CONFORMITEITSVERKLARING
Alle onderdelen van dit apparaat die in contact kunnen komen met voedsel, voldoen aan de Europese richtlijn 89/109/EEG. Het apparaat voldoet aan de Europese richtlijnen 73/23/EEG en 89/336/EEG, vervangen door 2006/95/EEG, 2004/108/EEG, 2003/55/EEG en daaropvolgende amendementen. Het apparaat voldoet tevens aan 93/68/EEG en daaropvolgende amendementen.
1.3. VEILIGHEIDSVOORSCHRIFTEN
- Gebruik het fornuis uitsluitend voor de toepassing waarvoor deze is ontworpen: het bereiden van voedsel. Elk ander gebruik, bijvoorbeeld als verwarming, vormt onjuist gebruik van het fornuis en is dan ook gevaarlijk.
- De fabrikant is niet aansprakelijk voor schade als gevolg van een verkeerde toepassing van dit apparaat of van onjuist of onredelijk gebruik.
- Neem bij de omgang met elektrische apparaten altijd de volgende standaardregels in acht. Als het apparaat defect raakt of niet meer werkt, haalt u de stekker uit het stopcontact, raakt u het verder niet aan en neemt u contact op met de geautoriseerde service.
- Het is niet de bedoeling dat dit apparaat wordt gebruikt door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens of door personen die onvoldoende ervaring en kennis hebben, tenzij hen onder toezicht van iemand die verantwoordelijk is voor hun veiligheid instructie is gegeven over het gebruik van het apparaat.
- Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat zij niet met het apparaat spelen.
- Een oven wordt erg heet. Met name de glazen ovendeur. Laat kinderen dan ook niet in de buurt van de oven komen wanneer deze heet is, zeker niet wanneer de grill is ingeschakeld.
- Draag altijd handschoenen bij het verwijderen van voedsel uit de oven.
- Houd het apparaat om veiligheids- en gezondheidsredenen altijd schoon. Vet en voedselresten kunnen leiden tot brand.
- Plaats uw hand niet tussen de oven en de scharnieren van de bovenklep. Houd kinderen uit de buurt.
- Zorg dat alle knoppen in de UIT-stand staan wanneer het apparaat niet wordt gebruikt.
- De ovenlade is bedoeld voor de opslag van lege schalen of om voedsel warm te houden.
- Plaats geen brandbare, explosieve of reinigingsmaterialen, zoals nylon zakken, papier, doeken, enzovoort in de lade.
- Gebruik uitsluitend hittebestendige potten en pannen. Gebruik geen brandbare materialen.
- Het wijzigen (of poging tot het wijzigen) van de kenmerken van het apparaat kan gevaarlijk zijn.
- Let met name goed op wanneer u aan het frituren bent: laat het apparaat niet onbeheerd.
- Het apparaat is zwaar. Ga voorzichtig te werk als u het verplaatst.
- De uitstoot van hete lucht tijdens gebruik van het apparaat is normaal.
- Sluit de ventilatieopeningen van de oven nooit af.
- Bij het plaatsen van voedsel op of in het apparaat of wanneer u voedsel verwijdert met overtollig vet of water, kan er op het apparaat worden gemorst. Verwijder dergelijke resten direct na het koken om onaangename geurontwikkeling en mogelijke brand te voorkomen.
- Verlaag de vlam of schakel de branders uit voordat u pannen verwijdert.
- WAARSCHUWING! Hitte en vocht worden geproduceerd in het gebied waar apparaten worden gebruikt die gasvormige brandstoffen gebruiken. Er moet speciale aandacht worden besteed aan goede ventilatie van de omgeving: als natuurlijke ventilatie niet aanwezig of onvoldoende is, moet een luchtververser worden geïnstalleerd. Raadpleeg bij twijfel de GIAS-service voor advies.
- Neem bij het gebruik van elektrische apparaten altijd de volgende standaardregels in acht:
- Gebruik geen adapters, verdeeldozen en/of verlengsnoeren.
- Trek nooit aan het netsnoer om de stekker uit het stopcontact te halen. - Raak de oven nooit aan met natte handen of voeten.
- U moet een beschadigde voedingskabel onmiddellijk vervangen.
*Neem bij het vervangen van de kabel de onderstaande voorschriften in acht:
*Alleen een gekwalificeerde elektromonteur mag de kabel vervangen. Reparaties mogen alleen met de originele reserveonderdelen worden uitgevoerd bij een erkende servicewerkplaats.
*Vervang de voedingskabel alleen door een kabel van het type H05RR-F, H05VVF of H05V2V2-F. De kabel moet het vermogen hebben om de voor het product vereiste elektrische stroom te leveren. •Controleer de flexibele gasaansluitingspijp regelmatig.
- De gasinlaatslang moet uit de buurt van hete onderdelen van de oven worden gehouden en mag niet in contact komen met de oven. U kunt de aansluiting van de gasinlaat naar de linkerkant of de rechterkant van de oven verplaatsen. Na een dergelijke aanpassing moet u met een zeepoplossing controleren op een mogelijk gaslek.
- Nadat de gaspijp op de verbinding is aangesloten, moet u deze met een klem stevig vastzetten. Let met name op eventuele gaslekken: controleer hierop met een zeepoplossing.
- Laat het apparaat niet onbeheerd achter voordat het is afgekoeld.
Als u zich niet aan de bovenstaande instructies houdt, kan de fabrikant de veiligheid van het fornuis niet garanderen.
1.4. NUTTIGE TIPS
- Alle kleppen, geëmailleerde of glazen oppervlakken kunnen uit elkaar worden gehaald voor gemakkelijke reiniging.
Als uw apparaat een bovenklep heeft, is deze ontworpen om het bovenblad te beschermen tegen stof wanneer het niet wordt gebruikt of om het morsen van olie te voorkomen tijdens het koken.
- Gebruik de klep niet voor andere doeleinden.
- WAARSCHUWING! (Modellen met glazen klep) De glazen klep kan breken wanneer deze wordt blootgesteld aan overmatige hitte. Controleer altijd of de branders uit zijn voordat u de klep sluit.

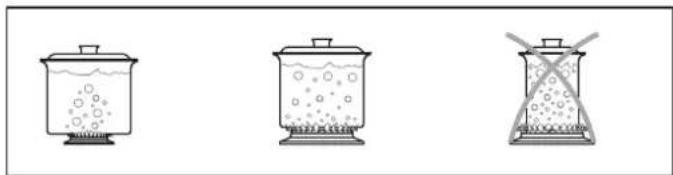

- Gebruik geen misvormde of uit evenwicht zijnde pannen.
- Reinig de grill en de vetopvangbak zorgvuldig voordat u deze voor de eerste keer gebruikt.
- Wanneer u reinigingssprays gebruikt, moet u nooit op verwarmers of op de thermostaat spuiten.

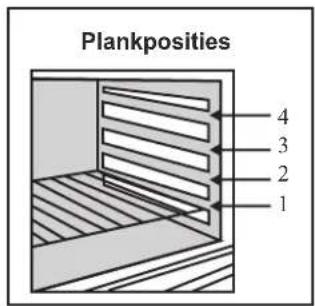

• Zorg dat de ovenplaten correct worden geplaatst.
- Steek de brander aan voordat u de pan erop zet voor snellere ontbranding. Controleer of de brander een normale vlam heeft.
- Dek ovenonderdelen niet af met aluminiumfolie.
2. INSTALLATIE
De installatie moet worden uitgevoerd door gekwalificeerde vakmensen. De fabrikant is niet verplicht om de installatie uit te voeren. Als de hulp van de fabrikant wordt ingeroepen om problemen te verhelpen die zijn ontstaan door verkeerde installatie, vallen deze werkzaamheden niet onder de garantie.
Neem de installatievoorschriften in acht en schakel gekwalificeerde vakmensen in. Onjuiste installatie kan materiële schade veroorzaken of letsel aan mens en dier. De fabrikant kan niet aansprakelijk worden gesteld voor dergelijke schade of dergelijk letsel.
WAARSCHUWING! De locatie van het apparaat moet zorgvuldig worden overwogen! Het kan uitsluitend worden geïnstalleerd in een ruimte die continu wordt geventileerd.
Elektrische aansluitingen moeten altijd worden losgekoppeld voorafgaand aan reparatie, installatie of aanpassing.
- Voordat u het apparaat plaatst, moet u de eigenschappen van de energietoevoer controleren (gastype, gasdruk) en ervoor zorgen dat het apparaat daarop wordt afgesteld.
- Dit apparaat moet niet worden aangesloten op het uitlaatsysteem van apparatuur die andere brandstof gebruikt.
- Het apparaat moet niet worden geïnstalleerd in de buurt van brandbare materialen (zoals meubels, gordijnen, enzovoort).
- Het apparaat mag niet op een draagvlak worden geplaatst.
- Voor goede werking van het apparaat moet er voldoende natuurlijke luchtventilatie zijn in de ruimte voor gasverbranding.
- De luchtstroom moet door de getraliede luchtventilatieopeningen in de buitenmuren lopen.
• Luchtgrills moeten een profiel hebben van 100 cm² voor luchtdoorstroming en voor apparaten met een vlambeveiligingsmechanisme. Bij apparaten zonder vlambeveiligingsmechanisme is een profiel van 200 cm² vereist. (Eén of meer grills kunnen worden gebruikt.)
Emissie van verbrandingsgassen
- Verbrandingsgassen van fornuizen moeten rechtstreeks worden afgevoerd via deuren of via een kap die is aangesloten op een schoorsteen of rookkanaal (afbeelding 1).
- Als het niet mogelijk is een kap te installeren, moet een elektrische luchtververser worden gemonteerd in een muur of in een venster dat naar buiten leidt (afbeelding 2).
- Elektrische luchtverversers moeten het vermogen hebben de keukenlucht 3-5 keer per uur te verversen.
Afbeelding 2
- De grill moet zo worden geplaatst dat deze aan beide kanten niet kan worden gesloten en bij voorkeur dichtbij de vloer. Grills mogen niet langs de kanalen worden geplaatst waardoor verbrandingsgassen en uitgestoten gassen lopen.
- Als het mogelijk is getraliede ventilatieopeningen aan te brengen in de ruimte waar het apparaat wordt geplaatst, kan de benodigde lucht ook worden aangevoerd vanuit een naastgelegen ruimte, mits dat geen slaapkamer is of een kamer waar een luchtstroom gevaar kan opleveren.
2.2. PLAATSING
Dit apparaat is van het type X en is ontworpen voor omgevingen waar de naastgelegen werkoppervlakken niet hoger zijn dan het oppervlak van het bovenblad. Dit apparaat is van klasse 2.1.
2.3. AFSTELLING VAN VOETJES
Het apparaat heeft afstelbare voetjes in de benedenhoeken van de behuizing.
- De maximale hoogte van het fornuis is 868 mm en kan worden bereikt door de
afstelbare voorvoetjes en achterwieltjes in het vierde gat te plaatsen. • U kunt de voetjes ieder afzonderlijk afstellen met een moersleutel of door ervoor te zorgen dat de oven waterpas staat, zodat de vloeistof in pannen horizontaal staat.
- De achterwieltjes moeten in het tweede gat worden geplaatst (afbeelding A1) voor de standaardhoogte. De standaardhoogte is 850 mm.
Fornuizen zijn verkrijgbaar met en zonder voedingskabel. De kabelaansluiting moet worden uitgevoerd door een geautoriseerde monteur volgens de onderstaande instructies.
De elektrische aansluiting moet worden bewerkstelligd volgens de toepasselijke normen en richtlijnen. Controleer eerst de volgende zaken voordat de elektrische aansluiting wordt gemaakt:
- Is het vermogen van de elektrische aansluiting en de veiligheidsontstekers in het gebouw voldoende voor de belasting van het apparaat? (Controleer het etiket met informatie.)
Is de elektrische voedingsleiding voorzien van een aardaansluiting die voldoet aan de toepasselijke normen? Uw huis moet zijn voorzien van een geschikte aardaansluiting. Als dit niet het geval is, moet u een geautoriseerde technicus dit probleem laten oplossen.
- Bevindt het stopcontact of de multipolige schakelaar zich op een goed bereikbare locatie nadat het apparaat is geïnstalleerd?
- Er moet een stekker aan de voedingskabel worden gemonteerd en de kabel moet in een veilig stopcontact worden geplaatst.
- Er moet een multipolige schakelaar worden gemonteerd tussen het apparaat en de elektriciteitsleiding als een rechtstreekse elektrische aansluiting met het apparaat nodig is. (Deze moet aan de normen voldoen en geschikt zijn voor de belasting.)
- De groen/gele aardingskabel mag niet worden voorzien van een schakelaar. De bruine fasekabel (van de met 'L' gecodeerde aansluiting op de oven) moet altijd worden aangesloten op de faseleiding van de stroomtoevoer.
- De elektriciteitsleiding moet zo worden geplaatst dat deze niet wordt blootgesteld aan temperaturen hoger dan 50 °C.
Wanneer de voedingskabel moet worden vervangen, moet dit worden gedaan door een kabel met een profiel dat geschikt is voor het aangegeven vermogen. De groen/gele aardingskabel moet ongeveer 2 cm langer zijn dan de fase- en de neutrale kabel.
- Controleer de branders door deze gedurende 3 minuten te laten branden nadat de aansluiting is voltooid.
- De fabrikant is niet verantwoordelijk voor schade als gevolg van niet-naleving van de veiligheidsnormen.
• Bij een rechtstreekse aansluiting op de vaste bedrading moet er een voorziening zijn tot uitschakeling van het voedingsnet in de vorm van een contactscheiding in alle polen die volledige uitschakeling garanderen volgens overspanningscategorie III in navolging van de bedradingsvoorschriften.
2.5. FORNUIZEN MET VOEDINGSKABEL
• Aansluiting is uitsluitend bedoeld voor spanningen van 220-240 V tussen fasen of tussen fasen en neutraal.
- Eventuele vervanging van de voedingskabel moet worden uitgevoerd door de serviceafdeling of door een geautoriseerde monteur. De kabel moet worden vervangen door een kabel met dezelfde of gelijke kenmerken als die van de oorspronkelijke kabel.
Vermogens-/voedingskabels:
| Nominaal vermogen (kW) | Nominale spanning (V) | Nominale stroom (A) | Voedingskabel |
| 2,3 kW | 220 - 240 V | 9,1 A | 3 x 1,0 mm 2 |
| 3,5 kW | 220 - 240 V | 15.9 A | 3 x 1,5 mm 2 |
| 4,0 kW | 220 - 240 V | 18.2 A | 3 x 2,5 mm 2 |
2.6. GASAANSLUITING
Het apparaat moet op het gas worden aangesloten volgens de toepasselijke normen en richtlijnen.
• Toen het apparaat de fabriek verliet, was het afgesteld op het gastype dat staat aangegeven op het etiket bij de gasinlaat aan de achterkant van het apparaat.
Zorg dat u het gastype gebruikt dat op het etiket staat aangegeven. Als het een ander type gas betreft, volgt u de instructies in het hoofdstuk over conversie naar andere gastypen.
• Zorg dat de gastoevoerdruk overeenkomt met wat is aangegeven in de tabel Gascategorie (laatste 3 pagina's in deze gebruikershandleiding) om maximale efficiëntie en het laagste verbruik te garanderen.
Als de gasdruk niet overeenkomt, moet een gasklep worden aangebracht op de gasinlaat. Het gebruik van een gasklep die overeenkomt met de normen voor LPG is toegestaan.
Aansluiting op vaste of flexibele metalen pijp
- De gastoevoer kan worden aangesloten op een flexibele roestvrijstalen pijp volgens de toepasselijke veiligheidsnormen. In dit geval is het niet nodig het apparaat te verplaatsen. De gasinlaataansluiting van het apparaat is Gc ½.
Aansluiting op flexibele niet-metalen pijp
- Als de gasaansluiting zich op een locatie bevindt waar deze kan worden in- en uitgeschakeld, kan een flexibele pijp worden gebruikt in navolging van de toepasselijke normen. De flexibele pijp moet stevig worden vastgezet met een klem.
- De flexibele pijp kan als volgt worden aangesloten:
• Aangezien de flexibele pijp achter de oven zal worden geplaatst, moet deze nooit worden blootgesteld aan temperaturen hoger dan 30 °C.
- De lengte mag niet groter zijn dan 150 cm.
- De pijp mag niet worden blootgesteld aan stoom.
- De pijp mag niet vouwen, knikken of worden belast.
- De pijp moet worden beschermd tegen scherpe of puntige voorwerpen.
- De pijp moet toegankelijk zijn voor periodieke inspectie.
- De flexibele pijp moet als volgt worden gecontroleerd op slijtage:
- Controleer of op of bij de uiteinden van de pijp barsten, scheuren of brandplekken aanwezig zijn.
- Het materiaal moet zijn flexibiliteit behouden. Overmatige onbuigzaamheid is niet toegestaan.
- De klemmen mogen geen roestvorming vertonen.
- De pijp moet in elk geval na 5 jaar gebruik worden vervangen.
Controleer alle aansluitingen op lekken met een zeepoplossing nadat de installatie is voltooid. Gebruik geen vlam om te controleren op gaslekken.
Voor de onderstaande fornuizen is schriftelijke afstelling noodzakelijk door een gekwalificeerde monteur.
Volg de stappen hieronder om het apparaat te converteren van de fabrieksinstelling naar de instelling voor een ander gastype.
Fornuizen zijn afgesteld op aardgas en aansluitingstype is cilindrisch (1). Bij slangen voor aardgasaansluiting kan de slangadapter (2) worden gemonteerd aan de cilindrische adapter met afdichting.
Bij slangen voor LPG-aansluiting kan de LPG-slangadapter (3) worden gemonteerd aan de cilindrische adapter met afdichting.
Injectors afstellen en verwisselen. Injectors verwisselen.
• Verwijder roosters.
- Verwijder branderdoppen en branders.
- Verwijder injectors met een moersleutel van 7 mm en monteer vervolgens de juiste injector uit de tabel Gascategorie (laatste 3 pagina's in deze gebruikershandleiding).
• Volg de bovenstaande stappen in omgekeerde volgorde nadat de nieuwe injector is gemonteerd.
Stand-by-afstelling
Stand-by-afstelling voor fornuizen zonder beveiligingsmechanismen, met beveiligingsmechanismen en met ontstekingsknop
- Zet de bedieningsknop van de brander op de stand voor kleine vlam en verwijder de knop.
- Als conversie van aardgas naar LPG nodig is, draait u de schroef van de gaskleppen met een schroevendraaier rechtsom naar de uiterste stand. - Als conversie van LPG naar aardgas nodig is, draait u de schroef van de gaskleppen met een schroevendraaier linksom totdat een kleinere vlam van 1/4 grootte is bereikt.
• Na de afstelling plaatst u de knoppen weer terug.
- Controleer de afstelling door de bedieningsknop van de brander snel van de maximale naar de minimale stand te draaien. Als de vlam blijft branden is de afstelling juist.
• Bij beveiligingsmechanismen kan de pilotvlamafstelling worden uitgevoerd met de schroef op het klephuis. In geval van een ontstekingsknop voor pilotvlamafstelling moeten bovenblad, bovenklep en paneel worden verwijderd.
• Voor pilotvlamafstelling van de thermostaatklep moeten bovenblad, bovenklep en paneel worden verwijderd.

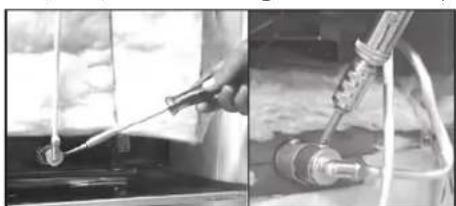

Gasoven
• Verwijder achterklep (Afb. 3).
• Verwijder injectoradapter (Afb. 4).
- Verwijder injectors met een moersleutel van 7 mm en monteer vervolgens de juiste injector uit de tabel Gascategorie (laatste 3 pagina's in deze gebruikershandleiding). (Afb. 5.)
Volg de bovenstaande stappen in omgekeerde volgorde nadat de nieuwe injector is gemonteerd.
Brandertussenruimte is 4,5 + 0,3 mm voor aardgas en LPG (Afb. 6).
Afbeelding 5 Afbeelding 6
2.8. AFMETINGEN VAN HET APPARAAT
| 60 x 60 | |
| Hoogte (mm) | 850 |
| Breedte (mm) | 598 |
| Diepte (mm) | 600 |

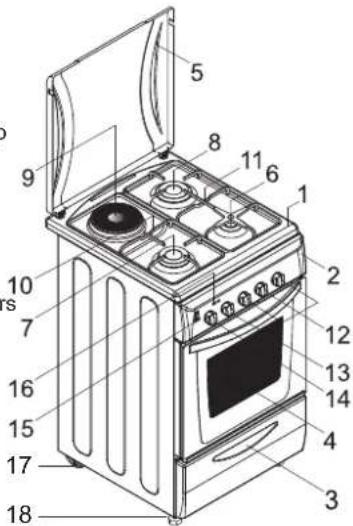

2.9. ALGEMEEN UITERLIJK EN DEFINITIE VAN HET APPARAAT
Deze gebruikershandleiding is van toepassing op meerdere modellen. Enkele van de kenmerken die in deze handleiding worden genoemd, zijn mogelijk niet van toepassing op uw apparaat.
1- Bovenblad 2- Bedieningspaneel 3- Lade 4- Ovendeur (voorste deur) 5- Metallic of glazen bovenklep 6- Hulpbrander 7- Snelle brander 8- Ultrasnelle brander 9- Semisnelle brander 10- Linkerrooster 11- Rechterrooster 12- Bedieningsknoppen branders 13- Knop thermostaatoven 14- Ontbrandingsknop of ventilatieknop 15- Lampjeknop 16- Timerknop 17- Verstelbaar voetje 18- Vast voetje
1- Bovenblad 2- Bedieningspaneel 3- Lade 4- Ovendeur (voorste deur) 5- Metallic of glazen bovenklep 6- Hulpbrander 7- Snelle brander 8- Ultrasnelle brander 9- Kookplaat (2000 W) 10- Linkerrooster 11- Rechterrooster 12- Bedieningsknoppen branders 13- Bedieningsknop kookplaat 14- Knop thermostaatoven 15- Ontbrandingsknop of ventilatieknop 16- Signaallampje 17- Verstelbaar voetje 18- Vast voetje
1- Bovenblad 2- Bedieningspaneel 3- Lade 4- Ovendeur (voorste deur) 5- Metalen of glazen bovenklep 6- Sudderplaatje 7- Snelbrander 8- Kookzone (1000W) 9- Kookzone (1500W) 10- Rechter Pandrager 11 - Knoppen gasbrander 12- Knoppen elektrische zones 13- Knop thermostaatoven 14- Ontstekingsknop of ventilatieknop 15- Indicatielampje
1- Bovenblad 2- Bedieningspaneel 3- Lade 4- Ovendeur (voorste deur) 5- Metalen of glazen bovenklep 6- Kookzone (1000W) 7- Kookzone (1500W) 8- Bedieningsknoppen zones 9- Knop thermostaatoven 10- Indicatielampje
3. GEBRUIK VAN BRANDERS
De bedieningsknoppen van de branders bevinden zich op het bedieningspaneel.
Wanneer de knop zo wordt gedraaid dat het symbool van een punt in de richting van het paneel wijst, staat deze in de uitstand. De gasklep wordt gesloten en de vlam gaat uit.
Maximale gastoevoer
Druk op de branderknop en draai deze naar links totdat het symbool van de punt in de richting van het symbool van een grote vlam wijst. De vlam staat nu op de hoogste stand. De gasklep staat volledig open.
Minimale gastoevoer
De vlam kan worden verkleind door de knop zo te draaien dat het symbool van een punt in de richting van het symbool van een kleine vlam wijst. De brander zal laag branden.
A-Branderdeksel B-Brander C-Elektrode D-Injector (jet) E-Brandervoet F-Beveiliging
Figuur 8
Branders ontsteken
Fornuizen met gasbranders
De brander moet worden ontstoken voordat er een pan op wordt gezet. Op modellen met vonkontsteking moet de ontstekingsknop worden ingedrukt.
Druk op de knop van de brander die u wilt ontsteken en draai deze naar links naar het symbool van een grote vlam. Druk op de ontstekingsknop. Bij modellen met ontstekingsknoppen drukt u op de knop van de brander die u wilt ontsteken en draait u deze naar het symbool met een ster. De elektrode wordt automatisch geactiveerd. Alle elektroden worden automatisch geactiveerd en de brander waarnaar gas wordt geleid wordt ontstoken.
De knop moet minimaal 15 seconden worden ingedrukt. Als de brander na 15 sec. nog niet is ontstoken, laat de knop los, open de deur van de oven en wacht tenminste 1 minuut voordat u een nieuwe poging waagt.
Controleer of het gas inderdaad brandt na deze stap. Als er geen vlam is, herhaalt u de procedure.
Na ontsteking stelt u de vlam in op de gewenste grootte. Handmatige ontsteking (wanneer geen elektriciteit beschikbaar is) Houd een vlam (een lucifer, aansteker of kaars) bij de brander.
WAARSCHUWING wacht 1 minuut totdat u een poging tot ontsteking doet. Druk op de knop van de brander die u wilt ontsteken en draai deze naar het symbool van een grote vlam. Als de brander niet direct bij de eerste poging wordt ontstoken, probeert u het opnieuw en houdt u de knop iets langer ingedrukt. Wanneer de brander is ontstoken, zet u de vlam op de gewenste stand. Als de brander na meerdere pogingen nog niet is ontstoken, controleert u de juiste stand van de brander en de branderkap. Draai de knop naar de "O"-stand om de gastoevoer af te sluiten. Als de brander per ongeluk niet meer brandt, moet u tenminste 1 minuut wachten totdat u deze weer ontsteekt. Sommige fornuizen zijn voorzien van een vlambeveiliging (zie afbeelding F). Als de vlam uitgaat, wordt de gastoevoer automatisch afgesloten.
Minimale en maximale diameters van bodems van pannen.
| Brander | Min.Diameter[mm] | Max.Diameter[mm] |
| Grote Brander | 240mm | 280mm |
| Gemiddelde brander | 180mm | 240mm |
| Kleine brander | 120mm | 180mm |
| Ultra snelle brander | 240mm | 280mm |
- Het buitenoppervlak van de vlam is heter dan het binnenoppervlak. De toppen van de vlammen moeten de onderkant van de pan raken. Vlammen die buiten de pan reiken, resulteren in onnodig gasverbruik. - In tegenstelling tot elektrische kookplaten zijn voor gasbranders geen pannen met vlakke bodem vereist. Vlammen die de onderkant van de pan raken, geleiden de hitte volledig. - Hoewel er voor gasbranders geen speciale pannen hoeven te worden gebruikt, geleiden pannen van dunner materiaal de hitte sneller dan pannen van dikker materiaal.
- Sommige delen van het voedsel kunnen worden verwarmd terwijl andere delen koud blijven als gevolg van onevenwichtige warmteverdeling onder de pan. Daarom moet het voedsel bij gebruik van pannen met een dunne bodem tijdens het koken continu worden geroerd. Bij een dikke bodem wordt hitte evenwichtiger verspreid. - Het gebruik van zeer kleine pannen wordt afgeraden. Bredere, lage pannen zijn geschikter voor effectief en snel koken dan kleine, diepe pannen. - U kunt de bereidingstijd niet verkorten door een kleine pan te gebruiken op een grote brander. U zult op die manier alleen gas verspillen. Het gebruik van een pan met deksel bespaart energie.
3.2. GEBRUIK VAN ELEKTRISCHE KOOKPLATEN
Draai de knop naar de stand voor de gewenste temperatuur van de kookplaat. Het controlelampje van de kookplaat gaat branden en de kookplaat begint te verwarmen.
Wanneer het koken is voltooid, draait u de knop naar de stand "O". Laat de kookplaat niet ingeschakeld zonder pan erop. De diameter en de bodem van de pan die u gebruikt zijn van cruciaal belang. De minimale diameter van de panbodem is 14 cm en de bodem moet vlak zijn.
Laat de kookplaat 5 minuten opwarmen voordat u er een pan op plaatst bij het eerste gebruik. Dit zorgt ervoor dat de hittebestendige coating van de plaat uithardt door verbranding.
| Power(Watt) | Uitleg Positie | |
| 0 | 0 | Uit |
| 1 | 175W | Verwarmen |
| 2 | 220W | Koken bij lage temperatuur |
| 3 | 300W | Koken bij lage temperatuur |
| 4 | 850W | Bakken, braden, koken |
| 5 | 1150W | Bakken, braden, koken |
| 6 | 2000W | Bakken, braden, koken |
Geschiktheid van pannen
Houd er rekening mee dat grotere pannen grotere verwarmingsoppervlakken hebben. Hierdoor wordt het voedsel sneller bereid dan bij pannen met een kleiner verwarmingsoppervlak.
Gebruik altijd pannen met de juiste grootte voor de hoeveelheid voedsel die moet worden klaargemaakt. Gebruik geen zeer kleine pannen om spatten te voorkomen, met name bij voedsel met veel vloeistof. Als u zeer grote pannen gebruikt om snel voedsel klaar te maken, zullen vlees en vloeistof blijven plakken.
Het gebruik van gesloten pannen en schalen wordt aangeraden bij het koken van zoetigheden. Gespat suiker en sap kunnen blijven plakken op de plaat en zijn moeilijk te verwijderen.
Figuur 11
Dit is met name van belang bij pannen die worden gebruikt voor braden of op hoge temperatuur koken. Laat de branders niet onbeheerd achter zonder pan of met een lege pan. Controleer de geschiktheid van kookpannen aan de hand van de volgende criteria:
1) Ze moeten zwaar zijn, 2) ze moeten het volledige oppervlak bedekken; ze mogen wel iets te groot maar niet te klein zijn. 3) de bodem moet vlak zijn en goed op het kookoppervlak passen. * Voor optimaal gebruik van elektrische kookplaten en om het energieverbruik te minimaliseren, moeten alle pannen met een gladde, vlakke bodem worden gebruikt. De grootte van de pan moet zoveel mogelijk overeenkomen met de diameter van de kookplaat en nooit kleiner zijn. De bodem van de pan moet droog zijn en morsen moet worden vermeden. Lege pannen mogen niet op de kookplaten blijven staan en de platen mogen niet aan blijven staan zonder dat er een pan op staat.
4. GEBRUIK VAN DE OVEN
4.1. GRILLEN
- Wanneer u voedsel grilt, krijgt het snel een diepbruine kleur. Afhankelijk van de hoeveelheid voedsel kunt u de grill instellen op diverse standen. Praktisch alle voedsel kan onder de grill worden bereid, met uitzondering van zeer mager wild en rollade.
•Vlees en vis dat u wilt grillen, moet eerst licht met olie worden bedekt. Gebruik een vetopvangbak bij het grillen. Giet wat water in de bak om onaangename geuren te voorkomen en om te voorkomen dat vet vlam vat.
- Grillen is met name geschikt voor het bereiden van stukken vlees, bijvoorbeeld steaks, die niet te dik zijn, stukken vlees van verschillende grootte, gevogelte, vis, bepaalde groenten (courgette, aubergine, tomaat, enzovoort) in combinatie met vlees- en visproducten op spiesen.
Breng licht olie aan op de vis voordat u deze rechtstreeks onder de grill plaatst.
Voeg na de bereiding zout toe aan vlees; breng zout aan in de opening van de vis voorafgaand aan bereiding.
De afstand tot de grill is afhankelijk van de dikte van het vlees of de vis. •Als de afstand goed is ingeschat, zullen de buitenkanten niet verbranden en blijft de binnenkant niet rauw.
- Voorkom onaangename geuren en rook als gevolg van druipend vet/saus door 1 of 2 glazen water in de vetopvangbak te gieten.
•U kunt de grill ook gebruiken om te roosteren (geroosterd brood, enzovoort) en om bepaalde fruitsoorten te bereiden (banaan, grapefruit-of sinaasappelpartjes, appels, enzovoort). Fruit mag echter niet in contact komen met de verwarmingselementen.
Dek de binnenwanden of de bodem van de oven nooit af met aluminiumfolie. Geaccumuleerde hitte kan het email van de oven beschadigen en uw maaltijd bederven.
Wanneer de ovenfuncties worden gebruikt, moet de bovenklep van de bovenplaat open staan.
4.2. ELEKTRISCHE OVEN
| Positie | Ovenfunctie |
| Vier | Functie |
| Température (°C) | Temperatuur |
| Bereidingstijd | |
| ○ | Niet in gebruik |
| Draaispit/grillverwarmer | |
| Lampje | |
| Grillverwarmer | |
| Grillverwarmer/ventilator | |
| Ventilator | |
| Bovenste verwarmingselement/ventilator | |
| Onderste verwarmingselement/ventilator | |
| Bovenste verwarmingselement/onderste verwarmingselement/ventilator | |
| Onderste en bovenste verwarmingselement | |
| Bovenste verwarmingselement | |
| Onderste verwarmingselement | |
| Handmatig | |
| Pizza |
4.3. KOOKSUGGESTIES VOOR BEREIDINGSTIJD
Traditionele bereiding
Hitte wordt gegenereerd door de bovenste en onderste verwarmers. Over het algemeen heeft de middelste positie de voorkeur. Als de bovenkant of onderkant van het voedsel echter meer moet worden gebakken, plaatst u het op de bovenste of onderste plaat.
Convectiekoken (met ventilator)
- Het voedsel wordt bereid door evenwichtig verspreide voorverwarmde lucht die in de oven wordt geblazen met een ventilator die zich in de achterkant van de oven bevindt.
- U kunt meerdere gerechten tegelijk bereiden op verschillende platen dankzij de evenwichtig verspreide warmte in de oven.
- Dit type oven is ook zeer geschikt voor het ontdooien van bevroren voedsel. De convectoroven kan ook worden gebruikt om ingeblikt voedsel te steriliseren, fruitsiroop te bereiden en vruchten en champignons te drogen.
4.4. PIZZA BAKKEN
- Stel thermostaat in op maximum. •Voorverwarmtijd 15 min. (20 min. indien mogelijk).
- Plaats de schaal in een van de twee onderste posities. •Bereidingstijd 20 min.
4.5. TAARTEN BAKKEN
- Tenzij anders wordt aangegeven, moet u de oven ten minste 10 minuten voorverwarmen. Open de ovendeur niet wanneer u taarten bakt, anders zullen deze niet rijzen (taarten of gerechten met gist en soufflés). De stroom koude lucht die de oven inkomt, zal het rijzen verhinderen. U kunt nagaan of taarten klaar zijn door een prikker in het deeg te steken. Als de prikker er droog uitkomt, is de taart klaar. Controleer dit pas nadat driekwart van de bereidingstijd is verstreken.
Houd de volgende tips in gedachten
- Als het oppervlak van het voedsel gaar is maar de binnenkant nog (gedeeltelijk) rauw, moet u het langer laten staan bij een lagere temperatuur.
- Als het oppervlak van het voedsel te droog is, moet u het korter op een hogere temperatuur bereiden.
4.6. MAALTIJDEN BEREIDEN
- De minimale hoeveelheid vlees die in de oven kan worden bereid, is 1 kg, Anders wordt het vlees te droog. Als u doorbakken vlees wilt, moet u minder vet gebruiken. Als vlees een klein beetje vet heeft, hoeft u geen olie te gebruiken. Als één kant van het vlees vet is, plaatst u die kant naar boven. Het gesmolten vet zal voldoende zijn voor het onderste stuk. Rood vlees moet ten minste één uur voorafgaand aan bereiding uit de koelkast worden gehaald.
- Anders kan het vlees te taai worden als gevolg van het temperatuurverschil. Gebruik geen zout voorafgaand aan de bereiding, met name niet als u vlees grilt. Zout trekt het bloed en de sappen uit het vlees, waardoor de buitenkant van het vlees niet goed wordt geroosterd.
- Voeg pas zout aan het vlees toe nadat de helft van de bereidingstijd is verstreken.
- Plaats het te roosteren vlees in een brede, ondiepe pan. Diepe pannen vormen een schild tegen de warmte. Het vlees kan in de oven worden geplaatst in een hittebestendige pan of rechtstreeks op de grill. Plaats een vetopvangbak onder de grill. U moet in het begin saus toevoegen bij voedsel met een korte bereidingstijd. Bij voedsel met een langere bereidingstijd is het raadzamer sauzen gedurende het laatste half uur toe te voegen.
4.7. VIS BEREIDEN
Kleine vissen kunnen van begin tot eind worden bereid op maximale temperatuur. Middelgrote vis moet in het begin op maximale temperatuur worden bereid, waarna de temperatuur langzaam moet worden verlaagd. Grote vissen moeten van begin tot eind op lagere temperaturen worden bereid. Controleer de opening aan de onderkant van de vis om na te gaan of deze goed is klaargemaakt. Controleer de opening aan de onderkant van de vis om na te gaan of deze goed is gegrild. De kleur (van gegrilde vis) moet effen matwit zijn. Dit is niet het geval bij zalm en forel.
- Het fornuis is voorzien van een metalen draaispit, twee vorken en een haak die de spit ondersteunt.
- Gebruiksinstructies: - Verwijder alle accessoires uit de oven. - Zet de diepe pan op de bodem van de oven of op de laagste plank. - Steek de draaispit door het vlees, tussen de twee vorken. - Bevestig de draaispit in het gat in de onderste wand en hang de haak in het gat aan de voorkant van de ovenruimte en rondom de rand van de draaispit. - Voorverwarmen is niet nodig met de draaispit. - Aanbevolen bereidingstijd bij gebruik van draaispit
| Bereidingstijd (min.) | ||
| Soort voedsel | Gasoven | Elektrische oven |
| Rundvlees (1 kg) | 25/35 | 20/30 |
| Lams-/schapenvlees (1 kg) | 35/45 | 30/40 |
| Kalfsvlees/gevogelte (1 kg) | 65/75 | 60/70 |
| Varkensvlees (1 kg) | 60/70 | 65/75 |
4.9. GEBRUIK VAN MINUTENTIMER
U kunt de bereidingstijd instellen door de knop eenmaal geheel door te draaien en vervolgens de index op de gewenste tijd te plaatsen. Wanneer de tijd is verstreken, zal het alarm enkele seconden hoorbaar zijn.
Hiermee kunt u de gewenste bereidingstijd instellen (max. 90 minuten). De oven wordt automatisch uitgeschakeld nadat de ingestelde tijd is verstreken.
De timer telt af van de ingestelde tijd tot de O-stand en schakelt automatisch uit.
Bij normaal gebruik van de oven stelt u de timer in op de 📄 -stand
Als u de oven wilt instellen, mag de timer niet in de O-stand staan.
4.11. GASOVEN
De oventemperatuur en de verwarmer kunnen worden geselecteerd door de ovenknop op het gewenste temperatuurniveau te zetten.
De oventhermostaat heeft een bereik van: 140-270 °C.
Sommige fornuizen hebben een vlambeveiligingsmechanisme in de branders. Als de vlam uitgaat, wordt de gastoevoer automatisch afgesloten.
| FUNCTIE | ACTIVEREN | UITSCHAKELEN | WERKING | DOEL |
| MINUTEN-TIMER | •Houd knop ingedrukt ▲•Druk op de knoppen▼ of ▲ om de vereiste tijd in te stellen•Laat alle knoppen los | •Wanneer de ingestelde tijd is verstreken, wordt een alarm geactiveerd (deze stopt vanzelf maar kan ook direct worden gestopt door op knop te drukken)□ | •Activeert een alarm nadat de ingestelde tijd is verstreken.•Om na te gaan hoe lang de bereiding nog duurt, drukt u op knop□ | •Hiermee kunt u de oven gebruiken als wekker (kan worden geactiveerd met of zonder gebruik van de oven) |
| HAND-MATIGE FUNCTIE | •Druk op knop ▲•Stel de kook-functie in met de oven-functieknop | •Zet de ovenfunctieknop op stand O | •Hiermee kunt u de oven bedienen. | •Voor het bereiden van de gewenste gerechten |
| BEREIDINGSTIJD TIJD | •Houd knop TIMER ingedrukt•Druk op de knoppen of om de vereiste bereidingsduur in te stellen•Laat alle knoppen los•Stel de kookfunctie in met de ovenfunctieknop | •Als de tijd is verlopen, wordt de oven automatisch uitgeschakeld. Als u de bereiding eerder wilt stoppen, zet u de functie-knop op 0 of stelt u de tijd in op 0:00 (TIMER en .knoppen) | •Hiermee kunt u de vereiste kook-tijd instellen voor het gekozen recept.•Om na te gaan hoe lang de bereiding hoe lang de bereiding nog duurt.•U kunt de ingestelde tijd wijzigen door te drukken op TIMER en ▲▼ | •Nadat de ingestelde bereidingstijd is verstreken, wordt de oven automatisch uitgeschakeld en is een alarm hoorbaar. |
| EINDE BEREIDINGSTIJD | •Houd knop END ingedrukt•Druk op de knoppen ▼ ▲ om de tijd in te stellen waarop de oven moet worden uitgeschakeld•Laat de knoppen los•Stel de kookfunctie in met de oven-functieknop | •De oven wordt op de ingestelde tijd uitgeschakeld. U kunt handmatig uitschakelen door de ovenfunctieknop op stand O te zetten | •Hiermee kunt u het einde van de bereidingstijd instellen•Controleer de ingestelde tijd door op END te drukken•Wijzig de ingestelde tijd door te drukken op END+ ▲▼ | •Deze functie wordt doorgaans gebruikt met de functie 'bereidingstijd'. Bijvoorbeeld: als het gerecht in 45 minuten wordt bereid en klaar moet zijn om 12:30, selecteert u de vereiste functie, stelt u de bereidingstijd in op 45 minuten en de eindtijd van de bereiding op 12:30.•De bereiding start automatisch om 11:45 (12:30 minus 45 minuten) en loopt door tot de ingestelde eindtijd van de bereiding. De oven zal dan automatisch worden uitgeschakeld.WAARSCHUWING!Als eindtijd van de bereiding is geselecteerd zonder de duur van de bereiding in te stellen, begint de bereiding direct en stopt nadat de ingestelde bereidingstijd is verlopen. |
De juiste tijd instellen:
WAARSCHUWING: de eerste handeling die u moet uitvoeren nadat de oven is geïnstalleerd of na een stroomonderbreking (herkenbaar aan het knipperende display en weergave van 0.00) is het instellen van de juiste tijd. Dit doet u als volgt:
• Houd de TIMER- en END-knoppen (|► en |◀) ingedrukt.
• Stel de tijd in met de knoppen ▼ ▲.
• Laat alle knoppen los.
LET OP: De oven werkt alleen in de handmatige modus 🎨 of als er een tijd is ingesteld.
NB: Op sommige modellen worden de symbolen ▼ ▲ vervangen door + en -.
4.13. BEREIDINGSTABELLEN
Traditionele bereidingsmethode en bereiding met hete lucht; gewicht (gr) SOORT VOEDSEL Traditionele bereidingsmethode
| Gewicht (gr) | SOORT VOEDSEL | Traditionele bereidings-methode | Bereiding met hete methode | bereidings- tijden (minuten) | OPMERKING | ||
| TAARTEN EN DESSERTS | Plank- positie | Tempera- tuur (°C) | Plank- positie | Tempera- tuur (°C) | |||
| Deeg met geroerd ei | 2 | 180 | 2 (1 en 3) | 160 | 45 - 60 | ||
| Deeg | 1 | 180 | 2 (1 en 3) | 160 | 20 - 35 | ||
| Kleine taarten | 2 | 180 | 2 (1 en 3) | 160 | 20 - 30 | ||
| Kwarktaart | 1 | 175 | 2 | 150 | 60 - 80 | ||
| Appeltaart | 1 | 180 | 2 (1 en 3) | 160 | 40 - 60 | ||
| Strudel | 2 | 175 | 2 (1 en 3) | 150 | 60 - 80 | ||
| Confituurtaart | 2 | 180 | 2 (1 en 3) | 160 | 45 - 60 | ||
| Kleine taarten | 2 | 180 | 2 (1 en 3) | 160 | 15 - 25 | ||
| Koekjes | 2 | 180 | 2 (1 en 3) | 160 | 10 - 20 | ||
| Slagroomtaart | 2 | 100 | 2 (1 en 3) | 100 | 90 - 120 | ||
| BROOD EN PIZZA | |||||||
| 1000 | Wit brood | 1 | 200 | 2 | 175 | 45 ~ 60 | In de gesloten oven op schotels, 8 stukken op schaal Onder de grill |
| 500 | Roggebrood | 1 | 200 | 2 | 175 | 30 ~ 45 | |
| 500 | Sandwich | 2 | 200 | 2 (1 en 3) | 175 | 20 ~ 35 | |
| DEEGGERECHTEN | |||||||
| Macaroni | 2 | 200 | 2 (1 en 3) | 175 | 40 ~ 50 | ||
| Met groenten | 2 | 200 | 2 (1 en 3) | 175 | 45 ~ 60 | ||
| Kleine pasteien | 2 | 200 | 2 (1 en 3) | 175 | 35 ~ 45 | ||
| Lasagne | 2 | 200 | 2 | 175 | 45 ~ 60 | ||
| VLEES | |||||||
| 1000 | Rosbief | 2 | 200 | 2 | 175 | 50 ~ 70 | Bereiden op grill |
| 1200 | Geroosterd varkensvlees | 2 | 200 | 2 | 175 | 100 ~ 130 | Bereiden op grill |
| 1000 | Geroosterd kalfsvlees | 2 | 200 | 2 | 175 | 90 ~ 120 | Bereiden op grill |
| 1500 | Rosbief (Engelse stijl) | 2 | 220 | 2 | 200 | 50 ~ 70 | Bereiden op grill |
| 1200 | Lam | 2 | 200 | 2 | 175 | 110 ~ 130 | Bout |
| 1000 | Kip | 2 | 200 | 2 | 175 | 60 ~ 80 | Geheel |
| 4000 | Kalkoen | 2 | 200 | 2 | 175 | 210 ~ 240 | Geheel |
| 1500 | Eend | 2 | 175 | 2 | 160 | 120 ~ 150 | Geheel |
| 3000 | Gans | 2 | 175 | 2 | 160 | 150 ~ 200 | Geheel |
| 1200 | Konijn | 2 | 200 | 2 | 175 | 60 ~ 80 | In stukken |
| VIS | |||||||
| 1000 | Hele vis | 2 | 200 | 2 (1 en 3) | 175 | 40 ~ 60 | 2 vissen |
| 800 | Filet | 2 | 200 | 2 (1 en 3) | 175 | 30 ~ 40 | 4 filets |
OPMERKING:
1) De bereidingstijden zijn exclusief voorverwarming. Verwarm de oven circa 10 minuten voor, met name bij het bereiden van taarten, pizza en brood. 2) Geeft schaalposities aan bij het bereiden van meerdere gerechten tegelijk. 3) Alle bereiding moet plaatsvinden met gesloten ovendeur.
| SOORT VOEDSEL | HOEVEELHEID BEREIDING MET GRILL | BEREIDINGSTIJD (minuten) | ||||
| AANTAL STUKKEN | GEWICHT | PLANK-POSITIE | TEMPERATUUR (°C) | BOVENSTE DEEL | ONDERSTE DEEL | |
| Biefstuk | 4 | 800 | 4 | max. | 10 | 8 |
| Gegrilde Iamskotelet | 4 | 600 | 4 | max. | 12 | 8 |
| Worst | 8 | 500 | 4 | max. | 10 | 6 |
| Kipstukken | 6 | 800 | 3 | max. | 30 | 20 |
| Mixed grill | 4 | 700 | 4 | max. | 12 | 10 |
| Melktoetjes | 4 | 400 | 4 | max. | 13 | 10 |
| Tomatenpartjes | 8 | 500 | 4 | max. | 12 | -- |
| Visfilet | 4 | 400 | 4 | max. | 8 | 6 |
| Sint-jakobsschelpen | 6 | --- | 4 | max. | 12 | -- |
| Toast | 4 | --- | 4 | max. | 8 | -- |
| Boterhammen | 4 | — | 4 | max. | 2-3 | 1 |
5. REINIGING EN ONDERHOUD
Voorafgaand aan reiniging en onderhoud:
• Schakel de stroomtoevoer uit.
- Sluit de gasklep af voor uw eigen veiligheid. Als de oven is afgesteld op gebruik van aardgas, sluit u de aardgasklep.
Als de oven heet is, wacht u totdat deze is afgekoeld.
Gebruik nooit een stoom- of hogedrukspuit om het apparaat te reinigen.
Gebruik nooit stoom of een verstuiver bij het reinigen.
Gebruik nooit schurende reinigingsmiddelen, staalwol of scherpe voorwerpen om de glazen ovendeur te reinigen.
Reinig emaillen oppervlakken met warm zeepwater of geschikte merkproducten. Gebruik nooit schuurpoeders die oppervlakken kunnen beschadigen en het uiterlijk van het fornuis verpesten.
Reinig de oven altijd na gebruik.
Gebruik reinigingsmiddelen en schuurpads voor de roestvrij stalen grills. De glazen oppervlakken, zoals de bovenkant, de ovendeur en de deur van het verwarmingscompartiment, moeten worden gereinigd wanneer deze koud zijn.
Schade als gevolg van het niet naleven van deze regel wordt niet door de garantie gedekt.
U kunt branders en branderkappen reinigen met heet water en reinigingsmiddel. De gaskanalen van de branders kunnen worden gereinigd met een borstel. Zorg dat de branders droog zijn voordat u ze weer terugplaatst. Controleer juiste plaatsing van de branders met name bij het bereiden van taarten, pizza en brood.
Reinig regelmatig de ontstekingselektroden van ovens met automatische ontsteking. Hierdoor voorkomt u ontstekingsproblemen. Controleer regelmatig of de gaskanalen en branders eventueel zijn geblokkeerd door voedselresten, enzovoort.
Veeg de bovenklep af met een droge doek om schadelijke effecten van water, olie en stoom afkomstig van het bereidde voedsel te voorkomen.
Gebruik geen schuurmiddelen, metalen schuursponsjes, scherpe voorwerpen, ruwe doeken of chemische (reinigings)producten die de katalytische laag permanent kunnen beschadigen.
Gebruik bij voorkeur diepe braadsledes voor vetrijk voedsel zoals vlees en kippebouten en plaats een opvangbak onder de grill om het overmaat aan vet op te vangen.
Ovendeur reinigen
Voor grondige reiniging van de ovendeur is het raadzaam deze te verwijderen zoals hieronder aangegeven.
Open de deur volledig en draai de twee klemmen op de scharnierarmen 180°. Sluit de deur deels (30°). Verwijder de deur door deze op te tillen.
Volg de bovenstaande stappen in omgekeerde volgorde om de deur terug te plaatsen.
Het binnenlampje vervangen
- Schakel de stroomtoevoer uit en verwijder het lampje.
Vervang deze door een identiek lampje dat bestand is tegen zeer hoge temperaturen.
•Bij sommige modellen zijn speciale zelfreinigende afdekplaten verkrijgbaar waarop een microporeuze coating is aangebracht. Als u deze afdekplaten gebruikt, hoeft u de oven niet handmatig te reinigen.
- De ovenbekleding moet poreus zijn, anders werkt de zelfreinigende functie niet.
- Een overmaat aan vetspatten kan de poriën blokkeren en de zelfreinigende werking verstoren. U kunt het zelfreinigend vermogen herstellen door de lege oven circa 10-20 minuten op de maximumstand in te schakelen.
•Als de wanden van de oven zo dik met vet zijn bedekt dat de katalytisatielaag niet meer werkt, verwijdert u het vet met een zachte doek of spons met heet water. Alle in de winkel verkrijgbare katalytische ovenbekledingen gaan circa 300 uur mee. Na circa 300 uur moet u deze vervangen.
- Als de oven niet werkt, is het raadzaam het volgende te controleren voordat u het servicecentrum belt:
- Controleer of de stekker van de oven correct is aangesloten op het stopcontact.
Gastoevoer is abnormaal
- Controleer de volgende zaken:
•Zijn de gaten van de brander verstopt?
- Werkt de drukregelaar goed?
- Als u een pijp gebruikt: bevindt zich gas in de pijp? Staat de klep open?
Als u iets vreemds merkt aan de gaskleppen, neemt u contact op met een gekwalificeerde elektricien of een geautoriseerd servicecentrum voor hulp.
Er is een gasgeur waarneembaar nadat het apparaat is geplaatst
- Controleer de volgende zaken:
•Staat er een gasklep open?
- Staat de gaspijp in de juiste positie en is deze in goede staat?
- Als u een gaslek vermoedt, moet u geen vlam gebruiken om dit te controleren.
De oven wordt niet warm
Staan de bedieningsknoppen van de oven in de juiste stand?
De bereidingstijd duurt te lang
Is de juiste temperatuur geselecteerd?
Er komt rook uit de oven
Het is raadzaam de oven na elk gebruik te reinigen. Als vet dat bij het bereiden van vlees is gespat niet wordt verwijderd, zal dit resulteren in een onaangename geur en vindt er rookontwikkeling plaats wanneer u de volgende keer de oven gebruikt. (Zie het hoofdstuk Reiniging en onderhoud.)
Het ovenlampje gaat niet branden
- Mogelijk is het lampje kapot. Zie de betreffende pagina voor instructies voor het verwisselen van het lampje.
- Als u de bovenstaande zaken heeft gecontroleerd en de oven toch nog niet naar behoren werkt, neemt u contact op met het dichtstbijzijnde servicecentrum voor hulp.
- Model en productienummer (PNC of ENR).
7. MILIEUBESCHERMING
• Na plaatsing van het apparaat moet al het verpakkingsmateriaal worden afgevoerd met het oog op veiligheid en het milieu.
• Voordat u oude apparaten afvoert, moet u de voedingskabel afknippen zodat het apparaat niet meer kan worden gebruikt.
Op dit apparaat staat het merkteken van de Europese richtlijn 2002/96/EEG met betrekking tot de
afvalverwerking van elektrische en elektronische apparatuur (WEEE).
- Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van het op onjuiste wijze afdanken van dit product.
- Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycled.
• Volg de lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.
- Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.
De fabrikant is niet aansprakelijk voor enige onnauwkeurigheid die het gevolg is van drukfouten of transcriptiefouten in deze brochure. Wij behouden ons het recht voor om, indien nodig, onder meer in het belang van een gunstiger verbruik, wijzigingen aan producten aan te brengen, zonder dat dit gevolgen heeft voor de kenmerken ten aanzien van veiligheid of functioneren.
- SYMBOLEN IN DEZE GEBRUIKERSHANDLEIDING
- CONFORMITEITSVERKLARING
- VEILIGHEIDSVOORSCHRIFTEN
- NUTTIGE TIPS
- INSTALLATIE
- EMISSIE VAN VERBRANDINGSGASSEN
- PLAATSING
- AFSTELLING VAN VOETJES
- FORNUIZEN MET VOEDINGSKABEL
- GASAANSLUITING
- AANSLUITING OP VASTE OF FLEXIBELE METALEN PIJP
- AANSLUITING OP FLEXIBELE NIET-METALEN PIJP
- INJECTORS AFSTELLEN EN VERWISSELEN. INJECTORS VERWISSELEN
- STAND-BY-AFSTELLING
- STAND-BY-AFSTELLING VOOR FORNUIZEN ZONDER BEVEILIGINGSMECHANISMEN, MET BEVEILIGINGSMECHANISMEN EN MET ONTSTEKINGSKNOP
- GASOVEN
- AFMETINGEN VAN HET APPARAAT
- ALGEMEEN UITERLIJK EN DEFINITIE VAN HET APPARAAT
- GEBRUIK VAN BRANDERS
- MAXIMALE GASTOEVOER
- MINIMALE GASTOEVOER
- BRANDERS ONTSTEKEN
- FORNUIZEN MET GASBRANDERS
- GEBRUIK VAN ELEKTRISCHE KOOKPLATEN
- GESCHIKTHEID VAN PANNEN
- GEBRUIK VAN DE OVEN
- GRILLEN
- KOOKSUGGESTIES VOOR BEREIDINGSTIJD
- TRADITIONELE BEREIDING
- CONVECTIEKOKEN (MET VENTILATOR)
- PIZZA BAKKEN
- TAARTEN BAKKEN
- HOUD DE VOLGENDE TIPS IN GEDACHTEN
- MAALTIJDEN BEREIDEN
- VIS BEREIDEN
- GEBRUIK VAN MINUTENTIMER
- DE JUISTE TIJD INSTELLEN
- BEREIDINGSTABELLEN
- OPMERKING
- REINIGING EN ONDERHOUD
- OVENDEUR REINIGEN
- HET BINNENLAMPJE VERVANGEN
- GASTOEVOER IS ABNORMAAL
- DE OVEN WORDT NIET WARM
- DE BEREIDINGSTIJD DUURT TE LANG
- ER KOMT ROOK UIT DE OVEN
- HET OVENLAMPJE GAAT NIET BRANDEN
- MILIEUBESCHERMING
Merk : CANDY
Model : Trio S4
Categorie : Forn
