| Type product | Inbouw afzuigkap |
| Merk | Bosch |
| Model | DWW096851 |
| Afmetingen (B x D x H) | 898 x 500 x 600-1000 mm |
| Gewicht | 12 kg |
| Elektrische voeding | 220-240 V, 50 Hz |
| Motorvermogen | 250 W |
| Maximale luchtstroom | 650 m³/h |
| Maximaal geluidsniveau | 56 dB(A) |
| Energielabel | A |
| Bediening | Elektronische touch-bediening |
| Verlichting | 2 x 3 W LED |
| Aantal snelheden | 3 + intensief |
| Filtertype | Metalen vetfilter, afwasbaar |
| Koolstoffilter | Optioneel, vervangbaar |
| Luchtafvoerdiameter | 150 mm |
| Aanbevolen onderhoud | Vetfilter elke 2 maanden reinigen |
| Automatische uitschakeling | Ja |
| Repareerbaarheidsindex | 8,5 / 10 |
| Reserveonderdelen beschikbaar | Ja, via Bosch after-sales service |
Veelgestelde vragen - DWW096851 BOSCH
Gebruikersvragen over DWW096851 BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding DWW096851 - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DWW096851 van het merk BOSCH.
GEBRUIKSAANWIJZING DWW096851 BOSCH
nl Gebruiksaanwijzing en
montagevoorschrift
it Istruzioni d'uso
e per il montaggio
Beschrijving van het apparaat
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
□ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.
□ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
□ De keuken blijft in grote mate vrij van vet en reuk.
Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.
Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.
Gebruiksmogelijkheden
Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.
Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.
Gebruik met circulatielucht:
□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
⚠ De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.
□ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.
□ Het vetfilter neemt de vettige bestand-delen van de keukendamp op.
□ Het koolstofffilter bindt de reukstoffen.
Belangrijke aanwijzingen:
□ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
□ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.
⚠️ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.
⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).
⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.
⚠️ Afzuigkap nooit zonder vetfilter gebruiken.
⚠ Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. pata-
tes frites, alleen onder toezicht
toebereiden.
□ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
□ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.
⚠️ Onder de afzuigkap niet flamberen.
! Brandgevaar bij het vetfilter door opstijgende vlammen.
⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).
Gaskookplaten / gasfornuizen
⚠ Gaskookplaten altijd op correcte wijze gebruiken.
Belangrijk:
De vlammen van de gaskookplaten moeten altijd met pannen zijn afgedekt.
Door de sterke warmteontwikkeling van de open gasvlammen kan de afzuigkap worden beschadigd.
Bedienen van de wasemafzuigkap
Kookdamp kunt u het effectiefst verwijderen door:
□ De afzuigkap in te schakelen wanneer u begint met koken.
□ De afzuigkap uit te schakelen enkele minuten na het koken.
□ Bij dit apparaat kunnen de ventilatoren naar keuze handmatig worden ingesteld op de gewenste stand (handbediening) of volautomatisch worden geregeld door de automaat (automatische bediening).
Handbediening
Inschakelen:
Druk op de toets Ⓐ of +.
□ De ventilator start op stand 2.
Bedienen van de
ventilatorstanden/intensieve stand:
- Door op de toets + te drukken, kunt u een hogere ventilatorstand of de intensieve stand P inschakelen.
□ Op de intensieve stand wordt het hoogste vermogen bereikt, dat slechts kort dient te worden gebruikt. Als de intensieve stand niet handmatig wordt uitgeschakeld, schakelt de ventilator na 10 minuten automatisch terug naar stand.
- Door op de toets - te drukken, kunt u de intensieve stand P uitschakelen, omschakelen naar ventilatorstanden 3 - 2 - 1 en de afzuigkap geheel uitschakelen.
Omschakelen naar automatische bediening:
□ Door op de toets R te drukken, kunt u altijd omschakelen van handbediening naar automatische bediening.
Bedienen van de wasemafzuigkap
□ De ventilator loopt minimaal op stand 1.
□ Via een sensor wordt de ventilator automatisch op de optimale stand geschakeld.
□ De automaat werkt in de standen { t/m 3.
Intensieve stand:
- Door op de toets + te drukken, kunt u de intensieve stand P inschakelen.
□ De automatische bediening is uitgeschakeld
□ Op de intensieve stand wordt het hoogste vermogen bereikt, dat slechts kort dient te worden gebruikt. Als de intensieve stand niet handmatig wordt uitgeschakeld, schakelt de ventilator na 10 minuten automatisch terug naar de optimale ventilatorstand.
- Door op de toets - te drukken, kunt u de intensieve stand uitschakelen.
□ De automatische bediening is weer ingeschakeld.
Omschakelen naar handbediening:
□ Door op de toets ⚡ te drukken, kunt u altijd omschakelen van automatische bediening naar handbediening.
Intervalventilatie
□ Voor ventilatie van de keuken op de laagste ventilatorstand met een interval van een uur gedurende de hele dag.
Inschakelen:
□ Het apparaat moet uitgeschakeld zijn voordat de intervalventilatie wordt ingeschakeld.
Druk op de toets ○ ⏰.
□ De ventilator loopt 5 minuten op stand 1. Daarna wordt hij 55 minuten uitgeschakeld. Dit herhaalt zich elk uur.
Uitschakelen:
Druk op de toets
Bedienen van de wasemafzuigkap
Uitschakelen
Met ventilatoruitloop vanuit handbediening:
Druk op de toets ○ ⏰.
□ De ventilator loopt op de laatst gekozen stand.
□ De punt op de display knippert.
□ Na 10 minuten wordt de ventilator uitgeschakeld en gaan de indicaties uit.
Met ventilatoruitloop vanuit automatische bediening:
Druk op de toets ○ ⏰.
□ De ventilatoruitloop start pas wanneer de automaat de ventilator op stand; heeft geschakeld.
□ De punt op de display knippert.
□ Na 10 minuten wordt de ventilator uitgeschakeld en gaan de indicaties uit.
Zonder ventilatoruitloop:
Druk op de toets Ⓐ.
Verlichting
□ De verlichting kan op elk gewenst moment worden gebruikt, ook wanneer het apparaat is uitgeschakeld.
In-/uitschakelen:
Op de toets ⚙ drukken.
Speciale functies
Instellen van de gevoeligheid van de sensorbesturing:
- De automaattoets indrukken en ingedrukt houden.
- Door op de toets + of - te drukken, wordt de huidige gevoeligheid weergegeven.
- Nu kunt u met de toets + of - de gevoeligheid van de sensorbesturing veranderen.
Automatisch inschakelen van de verlichting, bijv. via een tijdschakelaar:
□ Ventilator en verlichting moeten uitgeschakeld zijn.
Inschakelen:
Druk gelijktijdig op de toetsen ♗ en Ⓐ.
□ Ter bevestiging gaat na ca. 3 seconden de verlichting aan.
Uitschakelen:
Herhaal deze handelingen bij ingeschakelde verlichting.
□ Ter bevestiging gaat na ca. 3 seconden de verlichting uit.
Filter en onderhoud
Vetfilters:
Voor de opname van de vettige bestand- delen van de keukenwasem worden metalen vetfilters gebruikt.
De filtermatten bestaan uit onbrandbaar materiaal.
Let op:
Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.
Verzadigingsaanduiding:
Bij verzadiging van de vetfilters klinkt na het uitschakelen van de ventilator gedurende 10 seconden een signaal en brandt de aanduiding =. Uiterlijk dan moeten de vetfilters worden gereinigd.
Reiniging van de metalen vetfilters:
□ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.
Belangrijk:
Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.
□ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.
Daarna afborstelen, goed schoon- spoelen en laten afdruipen.
Metalen vetfilters verwijderen en aanbrengen:
Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.
- Druk de blokkering van de vetfilters in de richting van de pijl in en klap de vetfilters naar beneden.
- Reinig de vetfilters.
- Breng de gereinigde vetfilters weer aan.
- Schakel de aanduiding ÷ uit.
☐ Druk toets Ⓐ gedurende minstens 3 seconden in.
Daarna gaat de aanduiding = uit.
Filter en onderhoud
Actieve-koolfilter:
Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.
Aanbrengen:
Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.
-
Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
-
Breng het actieve-koolfilter aan.
-
Klik de sluitingen aan beide zijden vast.
-
Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).
-
Schakel de aanduiding [uit.
☐ Druk toets Ⓓ gedurende minstens 3 seconden in. Daarna gaat de aanduiding ⚠ uit.
Verzadigingsaanduiding:
Bij verzadiging van het actieve-koolfilter klinkt na het uitschakelen van de ventilator gedurende 10 seconden een signaal en gaat de aanduiding branden. Uiterlijk dan moet het actieve-koolfilter worden vervangenn.

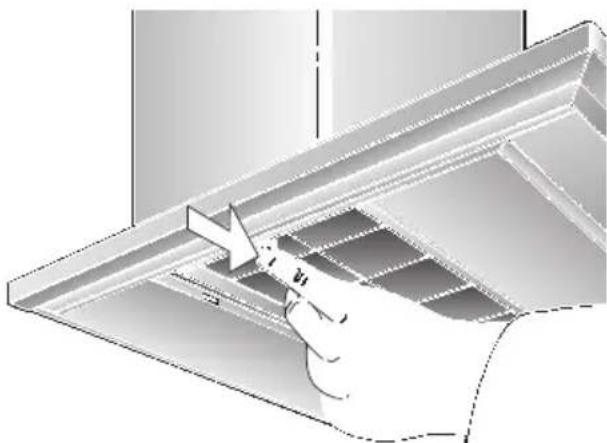

Verwijderen:
Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.
- Verwijder de vetfilters.
- Druk de sluitingen aan beide zijden in en verwijder het actieve-koolfilter naar beneden.
- Breng de vetfilters aan.
Vervangen van het actieve-koolfilter:
□ Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren). □ Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.
Afvoer van het oude actieve-koolfilter:
□ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.
Reiniging en onderhoud
Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
□ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
□ Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
□ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.
□ Geen schurende middelen of krassende sponsjes gebruiken.
□ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.
Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.
⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.
Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.
Edelstalen oppervlakken:
□ Gebruik een milde, niet-schurende edelstaalreiniger.
□ Reinig alleen in de slijprichting.
⚠ Edelstalen oppervlakken niet met krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.
Aluminium en kunststof oppervlakken:
□ Gebruik een zachte, niet-pluizende zeem of microvezeldoek.
□ Geen droge doeken gebruiken.
□ Gebruik een mild glasreinigingsmiddel.
□ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.
□ Gebruik geen schurende middelen.
Lamp vervangen
- Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
⚠ De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar. - Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.
- Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).
Gebruik een schone doek om de gloeilampen vast te pakken.
- Breng de lampenring weer aan.
- Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.
N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.
Instelling van de verzadigingsaanduiding
Als een verandering van de afvoerkap (werking met luchtafvoer of met luchtcirculatie) nodig is, moet de verzadigingsaanduiding voor de filters overeenkomstig worden ingesteld (zie het montagevoorschrift).
Storingen
Wanneer op de indicatie een ÷ of een £ wordt weergegeven:
□ Zie de paragraaf "Filters en onderhoud".
Als de afzuigkap niet kan worden bediend:
☐ De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en geduren-de ca. 1 minuut uitgeschakeld laten. Daarna opnieuw inschakelen.
Bij eventuele vragen of storingen kunt u bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
E-nr.
FD
Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.
Belangrijke voorschriften
⚠ Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.
Maak het oude apparaat onbruikbaar voordat u het afvoert.
⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.
⚠ De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.
⚠ De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.
⚠️ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.
Extra voorschriften bij gaskook-apparatuur:
⚠ Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
⚠️ De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.
⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.
⚠ Boven een gasfornuis is de montage bij een minimumafstand van 650 mm (afb. 1) alleen toegestaan als de volgende nominale warmtebelastingen (Hs) niet worden overschreden:
Gasfornuizen
Belasting van één brander max. 3,0 kW Belasting van alle branders max. 8,3 kW Belasting van de oven max. 3,9 kW
□ Gaskookplateaus
Belasting van één brander max. 3,9 kW Belasting van alle branders max. 11,3 kW
□ Gas-glaskeramiekkookplateau
De gegevens over nominale warmte-belastingen gelden niet voor gesloten gas-glaskeramiekkookplateaus. Neem beslist de gegeven van fabrikant van het kookplateau in acht.
□ Fornuizen voor vaste brandstoffen
Hiervoor gelden dezelfde maximale nominale warmtebelastingen en dezelfde minimumafstand als bij gasfornuizen.
⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.
⚠️ Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.
Voor de montage
Afzuigkap met luchtafvoer
De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.
De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.
Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.
Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.
Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.
Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.
Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.
Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.
Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.
Optimaal vermogen van de wasem- afzuigkap:
□ Korte, gladde luchtafvoerpijp.
□ Zo min mogelijk bochten.
□ Zo groot mogelijke buisdiameter en grote bochten.
Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.
□ Ronde buizen:
wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.
□ Platte kanalen moeten een gelijkwaardige inwendige diameter als ronde buizen hebben.
Ze dienen geen scherpe bochten te hebben.
∅ 120 mm ca. 113 cm ^3
∅ 150 mm ca. 177 cm ^3
□ Bij afwijkende buisdiameters: dichtstrips gebruiken.
□ Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.
Gebruik met circulatielucht
□ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.
⚠ De complete montageset is verkrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.
Aansluiting luchtafvoerpijp ∅ 150 mm:
□ Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.
Aansluiting luchtafvoerpijp ∅ 120 mm:
□ Verloopstuk in het aansluitstuk van de luchtafvoer steken, 2 gaten ∅ 3 mm voorboren en vastschroeven.
□ Luchtafvoerbuis bevestigen aan het verloopstuk.
Voor de montage
Voorbereiden van de muur
□ De muur moet vlak en loodrecht zijn.
□ Pluggen moet stevig kunnen worden bevestigd.
□ Bij apparaten met verlichting achteraan:
als op de wand direct onder de wasemafzuigkap een nisafdichting wordt gemonteerd of tegels worden aangebracht, mogen deze niet meer dan 15 mm uitsteken om beschadiging van de lampafscherming te voorkomen.
Gewicht in kg:
| Luchtavoer | Lucht-circulatie | |
| 20,260 cm | 22,4 | |
| 23,290 cm | 25,4 |
Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.
Elektrische aansluiting
De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.
⚠ Bij reparaties moet de wasemafzuig-kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.
In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.
Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.
Wijzigen luchtafvoer - luchtcirculatie
Elektronische besturing instellen op werking met luchtcirculatie.
□ Standaardinstelling is werking met luchtafvoer.
□ De wasemafzuigkap moet aangesloten en uitgeschakeld zijn.
- Toets Ⓐ indrukken en ingedrukt houden.
- Toets o ca. 3 seconden indrukken.
□ Op de display wordt een ⚠ weergegeven.
- Toetsen loslaten.
□ De indicatie gaat na korte tijd uit.
Terugzetten op gebruik met afvoerlucht:
- Herhaal deze handelingen.
□ Op de display wordt een ≡ weer-gegeven. - Toetsen loslaten.
□ De indicatie gaat na korte tijd uit.
Inbouwen
De wasemafzuigkap is voorzien voor montage aan de keukenmuur.
- Vetfilter verwijderen (zie de gebruiksaanwijzing).
- Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen.
- Met behulp van het sjabloon de posities voor de schroeven markeren op de muur.
⚠️ Minimumafstand in acht nemen van
550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van
650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.
4. 4 gaten voor de wasemafzuigkap en twee gaten voor de afscherming van de schoorsteen ∅ 8 mm boren en pluggen volledig in de muur duwen.
Opmerking: let op eventueel te monteren extra toebehoren.

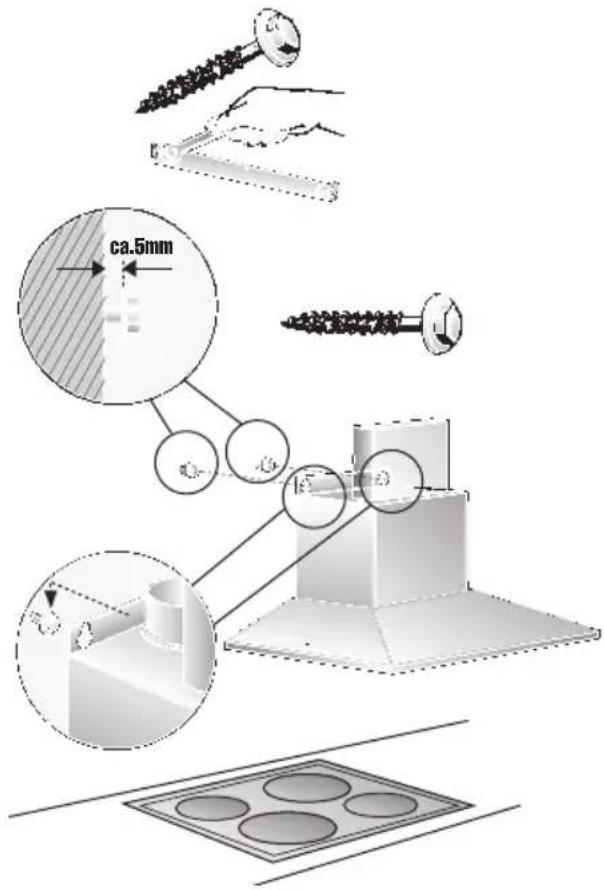

- De bevestigingshaak voor het schoorsteenafschermstuk vastschroeven met 2 zeskantschroeven.
- De twee bovenste zeskantschroeven vastdraaien tot ze nog ca. 5 mm uitsteken.
- Wasemafzuigkap aan de schroeven hangen.
- De twee onderste zeskantschroeven vastdraaien.
⚠ Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuigkap op de juiste plaats worden gebracht.
- Plak beschermfolie over de gaten van de 2 onderste bevestigingsschroeven in het veiligheidsrooster.
-
Buisverbinding tot stand brengen.
-
Elektrische verbinding tot stand brengen.
-
Beschermfolie van beide schoorsteenafschermstukken verwijderen.
⚠️ Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.
- De beide delen van de schoorsteenaf- scherming in elkaar schuiven (openingen op het bovenste telescoopdeel naar beneden) en in de uitsparing op de wasemafzuigkap plaatsen.
⚠️ Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafscherming te leggen.
- Het bovenste deel omhoog tillen en met twee schroeven opzij op de bevestigingshaak schroeven.
- Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
- Gebruiksmogelijkheden
- Gebruik met luchtafvoer:
- Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
- Gebruik met circulatielucht:
- Belangrijke aanwijzingen:
- Gaskookplaten / gasfornuizen
- Belangrijk:
- Bedienen van de wasemafzuigkap
- Handbediening
- Inschakelen:
- Bedienen van de
- ventilatorstanden/intensieve stand:
- Omschakelen naar automatische bediening:
- Intensieve stand:
- Omschakelen naar handbediening:
- Intervalventilatie
- Uitschakelen:
- Uitschakelen
- Met ventilatoruitloop vanuit handbediening:
- Met ventilatoruitloop vanuit automatische bediening:
- Zonder ventilatoruitloop:
- Verlichting
- In-/uitschakelen:
- Speciale functies
- Instellen van de gevoeligheid van de sensorbesturing:
- Automatisch inschakelen van de verlichting, bijv. via een tijdschakelaar:
- Filter en onderhoud
- Vetfilters:
- Let op:
- Verzadigingsaanduiding:
- Reiniging van de metalen vetfilters:
- Metalen vetfilters verwijderen en aanbrengen:
- Actieve-koolfilter:
- Aanbrengen:
- Verwijderen:
- Vervangen van het actieve-koolfilter:
- Afvoer van het oude actieve-koolfilter:
- Reiniging en onderhoud
- Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
- Edelstalen oppervlakken:
- Aluminium en kunststof oppervlakken:
- Lamp vervangen
- Instelling van de verzadigingsaanduiding
- Storingen
- Wanneer op de indicatie een ÷ of een £ wordt weergegeven:
- Als de afzuigkap niet kan worden bediend:
- Belangrijke voorschriften
- Extra voorschriften bij gaskook-apparatuur:
- Voor de montage
- Optimaal vermogen van de wasem- afzuigkap:
- Gebruik met circulatielucht
- Aansluiting luchtafvoerpijp ∅ 150 mm:
- Aansluiting luchtafvoerpijp ∅ 120 mm:
- Voorbereiden van de muur
- Elektrische aansluiting
- Elektrische gegevens:
- Als vaste aansluiting nodig is:
- Wijzigen luchtafvoer - luchtcirculatie
- Elektronische besturing instellen op werking met luchtcirculatie.
- Terugzetten op gebruik met afvoerlucht:
- Inbouwen
Merk : BOSCH
Model : DWW096851
Categorie : Afzuigkap
