Producttype	Olie radiator (panelen)
Merk	Euromac
Model	Oliepaneelverwarming
Afmetingen (H x B x D)	60 x 45 x 10 cm
Gewicht	8 kg
Vermogen	1500 W
Voedingsspanning	220-240 V, 50 Hz
Verwarmingstype	Olieconvectie
Regelbare thermostaat	Ja, continu instelbaar
Ingebouwde timer	Ja, 24 uur
Vorstbeveiliging	Ja
Veiligheid	Automatische uitschakeling bij oververhitting en omvallen
Aantal elementen	7 panelen
Aanbevolen verwarmingsoppervlak	20 m²
Lengte snoer	1,5 m
Kleur	Wit
Materiaal	Staal en diathermische olie
Geluidsniveau	Stil (geen ventilator)
Certificeringen	CE
Reserveonderdelen	Beschikbaar (neem contact op met de klantenservice)
Garantie	2 jaar

Veelgestelde vragen - Oil panel heater Euromac

Hoe installeer ik de Euromac olieradiator?

Plaats de radiator op een vlakke en stabiele ondergrond, op minstens 50 cm van muren en voorwerpen. Sluit hem aan op een geschikt stopcontact (220-240 V). Gebruik nooit een niet-goedgekeurd verlengsnoer.

Hoe stel ik de temperatuur in?

Gebruik de thermostaatknop om de gewenste temperatuur te kiezen. De radiator stopt automatisch wanneer de kamer de ingestelde temperatuur bereikt en start opnieuw wanneer deze daalt.

Werkt de timer op 24 uur?

Ja, de timer kan het in- en uitschakelen programmeren over een cyclus van 24 uur. Volg de instructies in de handleiding om de gewenste tijden in te stellen.

Is de radiator veilig voor gebruik 's nachts?

Ja, de radiator is voorzien van oververhittingsbeveiliging en een veiligheidsschakelaar bij omvallen. U kunt hem veilig 's nachts gebruiken, maar dek het apparaat nooit af.

Hoe maak ik de radiator schoon?

Haal altijd de stekker uit het stopcontact voordat u gaat schoonmaken. Veeg het oppervlak af met een zachte, droge doek. Gebruik geen schurende producten of water. Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd.

Wat te doen als de radiator niet verwarmt?

Controleer of het apparaat goed is aangesloten en of de thermostaat hoger is ingesteld dan de kamertemperatuur. Als het probleem aanhoudt, probeer dan een ander stopcontact. Als niets werkt, neem dan contact op met de klantenservice.

Verbruikt de radiator veel elektriciteit?

Het maximale vermogen is 1500 W, wat overeenkomt met een verbruik van 1,5 kWh per uur op vol vermogen. Het gebruik van de thermostaat vermindert het verbruik door de temperatuur stabiel te houden.

Kan de radiator in een badkamer worden gebruikt?

Nee, deze radiator is niet ontworpen voor vochtige ruimtes. Hij is alleen bedoeld voor droog gebruik binnenshuis. Gebruik hem nooit in de buurt van een waterbron.

Hoe onderhoud ik de olie binnenin?

De olie is permanent in de radiator verzegeld en heeft geen onderhoud nodig. Probeer nooit de radiator te openen of zelf olie bij te vullen.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar bij de klantenservice van Euromac. Raadpleeg de handleiding voor contactgegevens of bezoek de officiële website. Bewaar uw aankoopfactuur voor de garantie.

GEBRUIKSAANWIJZING Oil panel heater Euromac

NL - Instructieboekje

NL Dit symbool op uw apparaat betekent: niet afdekken!

Aansluitspanning Volt/Hz 230 / 50

Max. vermogen Watt 400

Thermostaat +

Afmetingen cm 49 x 25 x 56,2

Gewicht kg 5,3

Algemene veiligheidsvoorschriften

1. Lees voor gebruik dit instructieboekje zorgvuldig en geheel door.

2. Controleer voor gebruik uw nieuwe kachel (incl. kabel en stekker) op zichtbare beschadigingen. Neem een beschadigde kachel niet in gebruik maar biedt hem uw leverancier aan ter vervanging.

3. Deze kachel is uitsluitend bedoeld voor normaal huishoudelijk gebruik. Gebruik het apparaat alleen voor bijverwarming in huis.

4. Deze kachel is niet geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem niet in de nabijheid van een kraan, badkuip, douche, zwembad, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water de kachel binnendringt. Mocht de kachel tóch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een inwendig nat geworden kachel niet meer gebruiken maar ter reparatie aanbieden. Dompel kachel, snoer of stekker nooit in water of andere vloeistof en raak de kachel nooit met natte handen aan.

5. Aansluitspanning en frequentie, vermeld op het apparaat, dienen overeen te komen met die van het te gebruiken stopcontact. De elektrische installatie dient beveiligd te zijn met een aardlekknop (max. 30 mAmp.).

6. Rol de elektrokabel volledig af voor u de stekker in het stopcontact steekt, en zorg ervoor dat hij nergens met de kachel in contact komt of anderszins heet kan worden. Leid de kabel niet onder tapijt door, bedek hem niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet. Leid de kabel niet om scherpe hoeken en wind hem na gebruik niet te strak op!

7. Het gebruik van een verlengsnoer wordt afgeraden omdat dit oververhitting en brand kan veroorzaken. Is het gebruik van een verlengsnoer onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlengsnoer met een minimale doorsnee van 3 x 1,5 mm² en een toegestaan vermogen van 750W (. Rol het snoer altijd geheel af om oververhitting te voorkomen!

8. Om overbelasting en doorgebrande zekeringen te voorkomen geen andere apparatuur op hetzelfde stopcontact of dezelfde elektrische groep aansluiten als waar de kachel op aangesloten is.

9. Gebruik de kachel niet buitenshuis en niet in ruimtes, kleiner dan 4 m².

10. Een kachel bevat inwendig hete en/of gloeiende en vonkende delen. Gebruik hem dus niet in een omgeving waar brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz. worden bewaard.

11. Plaats de kachel niet vlakbij- onder- of gericht op een stopcontact en niet in de buurt van open vuur of warmtebronnen.

12. Gebruik de kachel niet vlakbij of gericht op meubels, dieren, gordijnen, papier, kleding, beddengoed of andere brandbare zaken. Houd dit minstens 1 meter van de kachel verwijderd!

13. Bedek een kachel nooit! Gebruik de kachel dus ook nooit om kleding op te drogen of iets op te zetten en plaats hem niet op zachte oppervlakken als een bed of hoogpolig tapijt, waardoor openingen afgesloten kunnen raken.

14. De lucht rond een kachel moet vrij kunnen circuleren. Plaats hem dus niet te dicht op muren of grote voorwerpen en niet onder een plank, kast o.i.d.

15. Voorkom dat vreemde voorwerpen door de ventilatie- of uitblaasopeningen de kachel binnendringen. Dit kan een elektrische schok, brand of beschadiging veroorzaken.

16. Laat een werkende kachel nooit zonder toezicht achter maar schakel hem éerst uit en neem vervolgens de stekker uit het stopcontact. Altijd stekker uit het stopcontact als de kachel niet in gebruik is! Pak de stekker daartoe in de hand; trek nooit aan het koord!

17. Schakel altijd de kachel uit, neem de stekker uit het stopcontact en laat hem eerst afkoelen wanneer u:

- de kachel wilt schoonmaken

- onderhoud aan de kachel wilt uitvoeren

- de kachel aanraakt of verplaatst.

1. Deze kachel wordt heet tijdens het gebruik. Om brandwonden te voorkomen niet met de blote huid de hete oppervlakken aanraken!

2. Stel de kachel niet automatisch in werking d.m.v. een tijdklok o.i.d. Voor gebruik dient er altijd op veilige omstandigheden te worden gecontroleerd!

3. Zorg voor zorgvuldig toezicht wanneer dit apparaat wordt gebruikt in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Dit apparaat is niet geschikt om te worden gebruikt door personen (incl. kinderen) met een fysieke-zintuiglijke- of mentale beperking, of gebrek aan ervaring en kennis, ongeacht of er toezicht is of instructie is gegeven aangaande het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Er dient op te worden toegezien dat kinderen niet met het apparaat spelen.

4. Houd de kachel schoon. Stof, vuil en/of aanslag in de kachel is een veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijke neerslag regelmatig wordt verwijderd.

5. Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen.

6. De kachel is gevuld met een bepaalde hoeveelheid speciale olie; reparaties die opening van de oliecontainers vereisen mogen alleen door de fabrikant of één van zijn servicepunten worden uitgevoerd! Consulteer hen wanneer u een olielek vermoedt.

7. Gebruik geen toevoegingen/accessoires op de kachel, die niet zijn aanbevolen of geleverd door de fabrikant.

8. Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde personen.

9. Gebruik de kachel uitsluitend voor het doel waarvoor hij is ontworpen en op de wijze zoals beschreven in dit instructieboekje.

Afwijkingen van 24, 25 en 26 kunnen schade, brand en/of persoonlijk letsel veroorzaken.

Zij doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen!

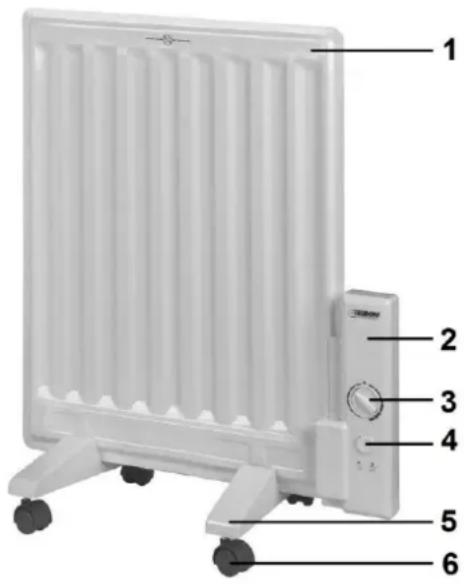

Beschrijving

1. Radiator
2. Bedieningspaneel
3. Thermostaatknop
4. Aan / uit-knop
5. Voet
6. zwenkwiel

Opbouw, Plaats en Aansluiting

Verwijder al het verpakkingsmateriaal en houd het buiten het bereik van kinderen. Controleer na verwijdering van de verpakking of het apparaat geen beschadigingen of tekenen die op een fout/defect/storing kunnen wijzen, vertoont. Gebruik het apparaat in geval van twijfel niet, maar wend u tot uw leverancier ter controle / vervanging.

Staand:

De beide voetjes van uw kachel bestaan elk uit een metalen beugel, 2 kunststof afdekkapjes en 2 zwenkwielen. Wanneer u de kachel staand gebruikt dient u altijd de zwenkwielen te monteren! Zonder zwenkwieltjes is de afstand tussen het hete paneel en de grond te klein; dat levert brandgevaar op!

Montage van zwenkwielen en voetjes (zie afb. 'Beschrijving'):

• Verwijder de kunststof afdekkapjes van de metalen beugels (4x)
• Verwijder de dopmoeren van de zwenkwieltjes (4x)
• Steek de schroefdraad van de zwenkwielen door de grote gaten aan het uiteinde van de metalen beugels (4x)
• Draai de dopmoeren stevig op de schroefdraad van de zwenkwielen (4x)
• Plaats dekunststof afdekkapjes weer terug op de metalen beugels (4x)
• Schuif nu de complete voetjes (beugels met zwenkwielen) op de onderzijde van de radiator, zodanig dat de uitstekende schroefgaten van de radiator in het middelste gat van de metalen beugels vallen. (2x)
• Bevestig met de korte, dikke schroeven de voeten nu stevig aan de radiator (2x).
• Zet de radiator rechtop; hij is nu klaar voor gebruik.
• Kies een geschikte plaats voor de kachel, minimaal een meter verwijderd van alle obstructies, muren en brandbare materialen (zie ook de veiligheidsvoorschriften).
• Zorg ervoor dat de kachel altijd rechtop op een stevige, vlakke en horizontale ondergrond staat. Nooit op een bed, bank, hoogpolig tapijt enz.!
• Check of het te gebruiken stopcontact dezelfde spanning afgeeft als vermeld staat op het typeplaatje van de kachel, en voorzien is van een randaarde.

Waarschuwing: gebruik de kachel alleen wanneer hij rechtop staat, met de voet bevestigd (zoals afgebeeld op de voorkant van dit boekje). Elke andere positie is gevaarlijk!

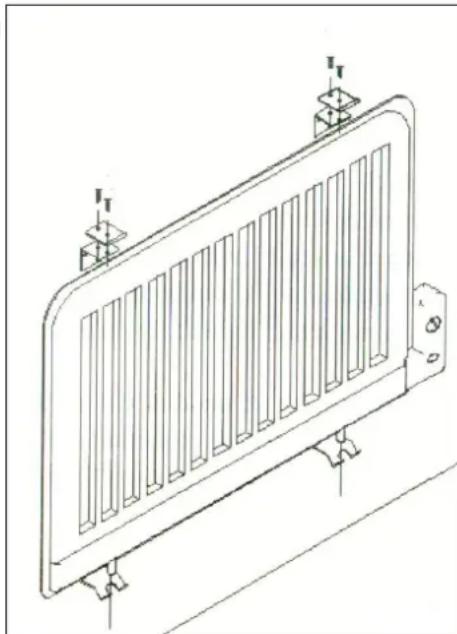

Hangend (vast bevestigd aan de wand):

Kies een stevige, vlakke en loodrechte wand van onbrandbaar en niet-smeltend materiaal (dus niet van hout, synthetisch materiaal o.i.d.! om de kachel aan op te hangen.

• Bepaal de plaats waar u de kachel wilt ophangen. Zorg er daarbij voor dat de kachel te allen tijde voldoende vrije ruimte rond zich heeft en er geen brandbare materialen te dicht bij de kachel kunnen komen (zie ook de veiligheidsvoorschriften). Plaats de kachel niet achter een deur! De onderzijde van de kachel dient minimaal 10 cm. van de vloer verwijderd te zijn, de zijkanten minstens 30 cm. van zijmuren en de bovenzijde minimaal 100 cm. van het plafond, overhangende planken enz.
• De radiator dient met de 2 grote beugels, 2 keine beugels en 2 klemplaatjes

onwrikbaar aan de wand te worden bevestigd, zie afbeelding. Om de bevestiging te realiseren dient u met twee personen te zijn!

• Bepaal eerst de plaats voor de onderste grote beugels. Zij dienen volkomen horizontaal ten opzichte van elkaar te worden geplaatst en hun uitsparing moet om de schroefgaten aan de onderzijde van de radiator vallen. Bevestig ze aan de wand met de meegeleverde keilbouten met schroeven, 2 keilbouten per beugel, diagonaal. Laat de beugels zo ver mogelijk over de schroeven zakken en draai ze onwrikbaar vast.
• Bepaal nu de plaats voor de bovenste beugels. Zet daartoe de kachel in de sleuf van de onderste beugels, houdt hem loodrecht en en plaats de kleine beugels recht boven de onderste beugels, zodanig dat het horizontale deel van de beugel zich op gelijke hoogte bevindt met de bovenzijde van de radiator. Neem de radiator weg en teken in de sleuven van de

beugels de boorplaatsen af, zo laag mogelijk. Bevestig met de 4 pluggen en 4 lange schroeven nu de bovenste beugels aan de wand. Doe dat zodanig stevig dat met enige druk de beugels nog naar beneden kunnen worden geschoven.

• Plaats nu de radiator weer in de onderste beugels en plaats de beide klemplaatjes op de bovenste beugels. Duw bovenste beugel-met-klemplaatje nu zo ver mogelijk naar beneden waarbij de bovenzijde van de radiator in de sleuf van de klemplaatjes moet vallen. Verwijder klemplaatjes en radiator en schroef de bovenste beugels in deze positie onwrikbaar vast. Plaats de radiator weer in de onderste beugels en schroef de klemplaatjes nu met de 2x2 korte schroefjes stevig op de bovenste beugel (bovenzijde radiator in de sleuf van de klemplaatjes).
• Controleer of de radiator stevig is gemonteerd en op geen enkele wijze zonder schroevendraaier uit de beugels kan vallen of worden getrokken / geschoven.
• Uw kachel is nu gebruiksklaar.

Ingebruikname en Werking

• Zet de vermogensknop op OFF (uit) en de thermostaatknop op maximaal.
• Steek nu de stekker geheel in het stopcontact.
• Stel de kachel in werking door AAN / UIT-knop op ON (aan) te zetten. Het lampje gaat branden en de kachel begint te werken.
• Als de ruimte de gewenste temperatuur heeft bereikt draait u de thermostaatknop naar links (richting minimum) tot u een klik hoort. Het lampje dooft. Wanneer u de knop op deze stand laat staan zal de kachel de huidige temperatuur handhaven door regelmatig in- en uit te schakelen. Bij inschakeling zal het lampje lampje gaan branden. Door de thermostaatknop naar rechts / links te draaien verhoogt / verlaagt u

de ingestelde temperatuur.

• Om uit te schakelen zet u de vermogensknops op OFF (uit). De kachel beëindigt zijn werking. Neem nu de stekker uit het stopcontact.
• Let op: een oliegevulde radiator koelt slechts langzaam af. Geef hem daartoe voldoende tijd voordat u hem aanraakt of verplaatst (handgreep gebruiken!).

Beveiligingen

Het kacheltje is voorzien van een omvalbeveiliging die het kacheltje uitschakelt wanneer het onverhoeds om mocht vallen. Wanneer u het vervolgens weer rechtop zet hervat het zijn werking, maar schakel het eerst uit, neem de stekker uit het stopcontact en controleer de kachel op beschadigingen. Bij beschadiging of afwijkend functioneren niet gebruiken maar ter controle/reparatie aanbieden!

De oververhittingbeveiliging schakelt het kacheltje uit wanneer het inwendig te heet wordt. Dat kan gebeuren wanneer het kacheltje zijn warmte onvoldoende kan afgeven of te weinig frisse lucht kan aanzuigen. Doorgaans is de oorzaak dus (gedeeltelijke) afdekking van het kacheltje, plaatsing te dicht bij bijv. een muur enz. Als de oververhittingbeveiliging de kachel heeft uitgeschakeld dient u de AAN / UIT-knop op 'OFF' (uit) te zetten en de stekker uit het stopcontact te nemen. Geef de kachel tijd om af te koelen, neem de reden van de oververhitting weg en stel de kachel weer in gebruik. Wanneer het probleem blijft optreden of u geen reden voor de oververhitting kunt vinden, de kachel onmiddellijk uitschakelen en de stekker uit het stopcontact nemen. Neem contact op met een servicepunt voor reparatie.

Schoonmaak en Onderhoud

Houd het kacheltje schoon. Neerslag van stof en vuil in het apparaat is een veelvoorkomende reden van overhitting! Verwijder dat dus geregeld. Schakel voor schoonmaak- of onderhoudswerk het kacheltje uit, neem de stekker uit het stopcontact en laat het kacheltje afkoelen.

• Neem de buitenzijde van het kacheltje regelmatig af met een droge of goed-uitgewrongen vochtige doek. Gebruik geen scherpe zeep, sprays, schoonmaak- of schuurmiddelen, was, glansmiddelen of enige chemische oplossing!
• De kachel bevat verder geen onderdelen die onderhoud behoeven.
• Ruim aan het eind van het seizoen de kache schoon op, z.m. in de originele verpakking. Plaats het rechtop op een koele, droge en stofvrije plaats.
• Wanneer het kacheltje uiteindelijk versleten (of eerder onherstelbaar beschadigd) is, hoort het niet tussen het huishoudelijke afval. Breng het naar een door uw gemeente aangewezen inzamelpunt van elektrische apparatuur, waar men er zorg voor zal dragen dat evt. nog het te gebruiken materialen tot hun bestemming komen.

CE - verklaring

Hierbij verklaart Euromac bv., Genemuiden-NL dat het product oliegevulde radiatorkachel, merk EUROM, type OIL PANEL HEATER 400 voldoet aan de LVD-richtlijn 2006/95/EC en aan de EMC-richtlijn 2004/108/EG en in overeenstemming is met de onderstaande normen:

EN 62233:2008 EN 55014-1:2006+A1:2009+A2:2011

EN 60335-1:2012 EN 55014-2:1997+A1:2001+A2:2008

EN 60335-2-30:2009+A11:12 EN 61000-3-2:2006+A1:2009+A2:2009

PAH Req. ZEK 01.4-08 EN 61000-3-3:2013

Genemuiden, 03-07-2014

W.J. Bakker, alg.dir.
