ADB-17 - Deurbel ALECTO - Gratis gebruiksaanwijzing en handleiding

Type product	Draadloze deurbel
Merk	Alecto
Model	ADB-17
Afmetingen (ontvanger)	80 × 80 × 30 mm
Gewicht (ontvanger)	100 g
Voeding (ontvanger)	2 batterijen LR6 (AA) 1,5 V
Voeding (zender)	1 batterij CR2032 3 V
Bereik in open veld	100 m
Aantal beltonen	20 melodieën
Volume instelbaar	Ja, 4 niveaus
Lichtindicator	Ja, knipperende LED
Waterbestendigheid (zender)	IP44 (beschermd tegen spatwater)
Transmissiefrequentie	868 MHz
Stille functie	Ja, in-/uitschakelen
Onderhoud en reiniging	Reinigen met een zachte, droge doek; geen oplosmiddelen gebruiken
Veiligheid	Niet onderdompelen; alleen binnenshuis gebruiken voor de ontvanger
Reserveonderdelen beschikbaar	Batterijen, zender, ontvanger
Repareerbaarheid	Vervanging van batterijen en standaardonderdelen door de gebruiker
Algemene informatie	Draadloze deurbel Alecto ADB-17, eenvoudig te installeren, zonder bedrading

Veelgestelde vragen - ADB-17 ALECTO

Hoe installeer ik de deurbel Alecto ADB-17?

Bevestig de zender aan de buitenmuur nabij de deur en plaats de ontvanger in een stopcontact of op een muurbevestiging. Plaats de batterijen in beide eenheden.

Hoe koppel ik de zender en ontvanger?

De eenheden zijn vooraf in de fabriek gekoppeld. Indien nodig resetten door de batterijen te verwijderen en na 10 seconden weer te plaatsen.

Wat is het bereik van de deurbel?

Het bereik in open veld is 100 meter. Binnen een huis kan het effectieve bereik worden verminderd door muren en obstakels.

Het geluid is te zacht, hoe kan ik het harder zetten?

Gebruik de volumeknop op de ontvanger om het geluid in te stellen op een van de 4 beschikbare niveaus.

Hoe vervang ik de batterijen van de zender?

Open de behuizing van de zender (meestal door los te klikken), vervang de CR2032-batterij met inachtneming van de polariteit en sluit deze weer.

Is de zender waterbestendig?

Ja, de zender heeft IP44-classificatie, wat betekent dat het beschermd is tegen spatwater. Vermijd echter langdurige blootstelling aan hevige regen.

Kan ik een tweede deurbel toevoegen?

Ja, u kunt een tweede compatibele Alecto-zender of -ontvanger toevoegen. Raadpleeg de handleiding voor koppelinstructies.

Waarom knippert de LED van de ontvanger niet wanneer ik op de deurbel druk?

Controleer de batterijen van de zender en ontvanger. Als ze goed zijn, zorg er dan voor dat de eenheden binnen bereik zijn en dat er geen metalen obstakels het signaal blokkeren.

Hoe schakel ik de deurbel 's nachts uit?

Druk op de 'Stille'-knop op de ontvanger om de stille modus in te schakelen. De LED knippert om aan te geven dat de deurbel in stand-by staat.

Waar kan ik de volledige handleiding vinden?

De volledige handleiding is gratis te downloaden op de website notice-facile.com voor het model Alecto ADB-17.

GEBRUIKSAANWIJZING ADB-17 ALECTO

De ADB-17 is een draadloze deurbel die bij diverse toepassingen kan worden gebruikt.

Zo kan de ADB-17 worden gebruikt als (nieuwe) deurbel of hulpbel bij zieken en hulpbehoevenden.

De ADB-17 bel zal een akoestisch geluidssignaal laten horen en tevens een knipperend lichtsignaal voor slecht-horenden en voor gebruik in een lawaaiige omgeving.

Monteer de deurknop bij een ingang of gebruik deze los.

WERKING

knipperlicht tijdens bellen

kies hier de gewenste belmelodie VOL kies hier het gewenste belvolume

: alleen belmelodie
: alleen knipper licht
④: knipperlicht met belmelodie

naamplaatje met afdekplaatje

deurknop: bediening deurbelknop

plaats A23 - 12 volt batterij in deurknop (let op de polariteit)

(De batterij kan verpakt zitten in een plastic folie. Deze eerst verwijderen)

batterijdeksel ook te gebruiken als montageplaat

plaats deurknop op de montageplaat goed door drukken voor fixatie.

plaat 2 x AA alkaline batterijen van 1,5 volt in de deurbel (let op de polariteit). Batterijen zijn niet meegeleverd.

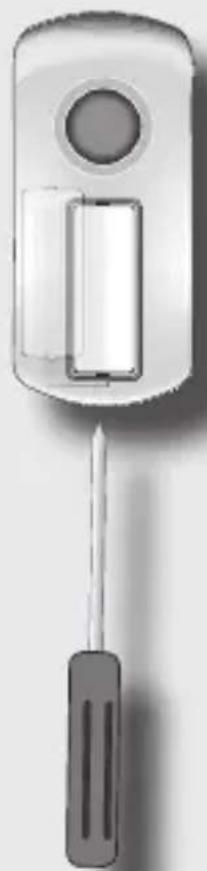

Openen van de deurknop.

steek een klein schroevendraaiertje onder het lipje en zo wipt u beide zijde van de deurknop uitelkaar.

Zorg dat de deurknop en deurbel zijn voorzien van volle batterijen. Druk daarna op de aanmeld knop (achter op de deurbel) en gelijktijdig op de deurknop. Afhankelijk van de ingestelde functie van de deurbel zal deze gaan bellen, licht knipperen of beide.

De deurknop is nu aangemeld op de deurbel en gereed voor gebruik.

WERKING

als deurbel:

Monteer de ADB-17 deurbelknop bij de voordeur of een deur. Voor het monteren wel de ADB-17 aanmelden.

als extra deurbel:

Monteer de ADB-17 deurbelknop bij de voordeur of een deur, naast of onder de deurbelknop van de reeds bestaande installatie. Voor het monteren wel de ADB-17 aanmelden.

ziekenbewaking:

Plaats de ADB-17 deurbelknop nabij de patiënt. De patient kan deze deurbelknop ook bij zich dragen. Voor het monteren wel de ADB-17 aanmelden.

INSTELLEN DEURBEL

Kies hier de gewenste belmelodie.

Druk op de toets ♂ om te wisselen tussen de verschillende belmelodieen.

TOETS VOL

Kies hier het gewenste belvolume. Druk op toets vom te wisselen tussen laag of hoog volume.

FUNCTIE SCHAKELAAR

Met de functie schakelaar kunt u kiezen tussen:

: alleen belmelodie
: alleen knipper licht
©: knipper licht met belmelodie

WAARSCHUWINGEN EN GEBRUIKERSTIPS

• Lees de gebruikershandleiding goed door, en volg alle aanwijzingen op.
• Bij het reinigen van de deurbel dient u de batterijen uit de deurbel en deurknop te nemen.
• Het kabinet alleen reinigen met een vochtige doek, nooit chemische reinigingsmiddelen gebruiken.
• Plaats of gebruik de deurbel nooit in een natte of vochtige ruimte of omgeving.
• Plaats de bel niet in direct zonlicht.
• Plaats de bel niet in de directe nabijheid van draadloze telefoons, elektronische (medische) apparatuur, TL buizen en andere gasontladingslampen. De uitgestraalde radiogolven van deze producten kunnen de ontvangst van de deurknop beïnvloeden.
• Verplaatsing van de bel of het toestel dat de storing veroorzaakt kan in zo'n geval verbetering bieden.
• Zorg voor een goede afvloeiing van warmte; bedek nooit de deurbel en plaats deze niet direct naast een warmtebron.
• De ADB-17 nooit demonteren. Dit dient alleen door gekwalificeerd personeel te gebeuren.

Milieu:

- Wordt de ADB-17 vervangen, lever deze dan in bij uw leverancier. Zij zorgen voor een milieuvriendelijke verwerking.

- Defecte of uitgewerkte batterijen dient u in te leveren bij uw plaatselijk depot voor klein chemisch afval of bij de speciaal daarvoor bestemde batterij inzamel punten. Gooi lege batterijen nooit bij uw huishoudelijk afval

VERKLARING VAN CONFORMITEIT

Het toestel voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 2014/53/EU.

De verklaring van conformiteit is beschikbaar op: http://DOC.hesdo.com/ADB-17-DOC.pdf

GARANTIEBEWIJS

Naam:

Adres:

Postcode / plaats: bon

model: ADB-17

Bewaar hier uw

kassa- of aankoop

Op de Alecto ADB-17 heeft u een garantie van 24 maanden na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst de gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan: www.alecto.nl

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.

Aansluitsnoeren, stekkers, en batterijen vallen niet onder de garantie.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

TECHNISCHE GEGEVENS

afmeting: 135 x 53 x 30 mm

gewicht: 69 gram (excl. batterij)

ADB-17 deurknop: (zender)

batterij: 12 V. Alkaline (type 23A / 8LR932)

Frequentie: 433.72 MHz

Maximum Vermogen: < -11.76 dBm

afmeting: 40 x 90 x 22 mm

gewicht: 33 gram (excl. batterij)

Aanmeldcodes: automatisch 1 miljoen

ADB-17

Hesdo, Australiëlaan 1

5232 BB, 's-Hertogenbosch

The Netherlands

v3.0
