Producttype	Line-interactieve UPS
Schijnbaar vermogen	850 VA
Werkelijk vermogen	600 W
Topologie	Lijn-interactief met automatische spanningsregeling (AVR)
Rackformaat	2U
Afmetingen (L × D × H)	437 × 460 × 89 mm
Gewicht	~22 kg
Ingangsvoeding	Enkelfasig, 230 V, 50/60 Hz
Uitgangsstopcontact(en)	8 IEC C13-stopcontacten, beveiligd en gefilterd
Netwerkbeveiliging	RJ11/RJ45 (telefoon/netwerk) en coaxiale overspanningsbeveiliging
Communicatie-interface	USB, RS-232 seriële, en slot voor optionele SNMP-kaart
Typische autonomie (halve belasting)	~15 minuten
Typische autonomie (volledige belasting)	~5 minuten
Oplaadtijd	4 tot 6 uur
Accutype	Verzegelde loodzuur, onderhoudsvrij
Accu vervangen	Hot-swap procedure, gereedschapsloos
Beheersoftware	Eaton Intelligent Power Manager (compatibel met Windows, Linux, VMware)
Bedrijfstemperatuur	0 tot 40 °C
Relatieve luchtvochtigheid	5 tot 95 % niet condenserend
Onderhoud en reiniging	Stof de ventilatieroosters af met een droge doek; geen vloeibare producten gebruiken
Veiligheidsinstructies	Installeer op een geventileerde plaats, vermijd vocht; open het apparaat niet, risico op elektrische schok
Repareerbaarheid	Accu vervangbaar door gebruiker; andere reparaties overlaten aan een professional
Garantie	2 jaar standaard, verlengbaar

Veelgestelde vragen - Evolution 850 Rack EATON

Hoe installeer ik de Eaton Evolution 850 Rack UPS in een rack?

Gebruik de meegeleverde beugels. Schroef ze op de UPS, schuif het geheel in het rack en bevestig het met de juiste schroeven. Zorg dat het rack goed geventileerd is.

Wat is de levensduur van de batterijen van de Evolution 850 Rack?

De batterijen hebben een typische levensduur van 3 tot 5 jaar, afhankelijk van gebruiksomstandigheden en omgevingstemperatuur. Vervanging kan hot-swap plaatsvinden zonder de apparatuur uit te schakelen.

Hoe vervang ik de batterij van de UPS?

De handeling is eenvoudig: verwijder het voorpaneel, koppel de accuconnector los, haal de oude accu eruit, plaats de nieuwe en sluit deze aan. Geen gereedschap nodig.

Kan de Evolution 850 Rack telefoonlijnen beveiligen?

Ja, het heeft RJ11/RJ45-beveiliging voor telefoon- en netwerklijnen, waardoor uw apparatuur wordt beschermd tegen overspanning.

Wat betekent het knipperende rode lampje op de UPS?

Een knipperend rood lampje duidt meestal op een defecte batterij of overbelasting. Raadpleeg de handleiding voor de exacte code. Als de batterij de oorzaak is, vervang deze dan.

Kan ik een laserprinter aansluiten op de Evolution 850 Rack?

Het wordt afgeraden omdat laserprinters een hoog piekverbruik hebben dat de UPS kan overbelasten. Gebruik liever standaard computerapparatuur.

Hoe kom ik te weten wat de resterende autonomie van de UPS is?

Gebruik de Eaton Intelligent Power Manager software of het LCD-scherm (afhankelijk van model). Het toont de acculading en de geschatte resterende tijd.

De UPS geeft een continu piepsignaal, wat moet ik doen?

Een continu piepsignaal betekent vaak dat de UPS op batterij werkt. Als het piepsignaal aanhoudt terwijl de netstroom aanwezig is, controleer dan of de stekker goed is aangesloten en of de zekering niet is doorgebrand.

Kan ik de Evolution 850 Rack gebruiken zonder aansluiting op het elektriciteitsnet?

Nee, de UPS moet altijd op het net zijn aangesloten om de accu's op te laden. Bij afwezigheid van netstroom levert hij stroom totdat de accu's leeg zijn.

Hoe reinig ik mijn Eaton Evolution 850 Rack UPS?

Stof regelmatig de ventilatieroosters af met een droge, pluisvrije doek. Gebruik nooit vloeistof of spuitbus. Koppel het apparaat los voordat u het reinigt.

GEBRUIKSAANWIJZING Evolution 850 Rack EATON

gebruikershandleiding

Pulsar Series

Hartelijk dank dat u een van de producten van EATON hebt gekozen voor de beveiliging van uw apparatuur.

De Evolution-lijn is met de grootst mogelijke zorg ontwikkeld.

Voor een optimaal gebruik van uw UPS (Uninterruptible Power Supply - ononderbroken stroomvoorziening) adviseren wij u om de tijd te nemen en deze handleiding goed te lezen.

Lees voor het plaatsen van de Evolution dit boekje goed door. U vindt er belangrijke veiligheidsvoorschriften. Volg daarna de aanwijzingen uit deze handleiding op.

Maak kennis met het leveringsprogramma van EATON en met de opties van de Evolution-lijn en surf naar onze website: www.eaton.com, of neem contact op met uw vertegenwoordiger van EATON.

Zorg voor het milieu

Het beleid van EATON is gericht op bescherming en behoud van het milieu.

Onze producten worden milieuvriendelijk ontworpen.

Stoffen

Dit toestel bevat geen CFC's, HCFC's of asbest.

Verpakking

Om afval beter te verwerken en recycling te bevorderen, moeten de onderdelen van de verpakking gescheiden worden verwerkt.

- De doos bestaat voor meer dan 50% uit gerecycled karton.

- Zakken en zakjes zijn gemaakt van polyethyleen.

- Het verpakkingsmateriaal is geschikt voor recycling en voorzien van het

-symbol.

Materiaal	Afkorting	Numme in het -symbool
Polyethyleen tereftalaat PET 01
Hoge-dichtheid polyethyleen HDPE 02
Polyvinylchloride PVC 03
Lage-dichtheid polyethyleen LDPE 04
Polypropyleen	PP	05
Polystyreen	PS	06

Houd u aan de ter plaatse geldende voorschriften voor het verwerken van de verpakking.

Einde levensduur

EATON streeft ernaar om afgedankte producten te verwerken volgens de ter plaatse geldende voorschriften.

EATON werkt samen met bedrijven die onze afgedankte producten inzamelen en verwerken.

Product

Het product is vervaardigd van recyclebare materialen.

Ontmanteling en vernietiging moeten plaatsvinden volgens de ter plaatse geldende voorschriften voor de verwerking van afval.

Afgedankte producten moeten worden aangeboden bij een centrum voor verwerking van elektrisch en elektronisch afval.

Accu

Het toestel is voorzien van loodaccu's die moeten worden verwerkt volgens de ter plaatse geldende voorschriften voor accu's.

Om aan deze voorschriften te voldoen en de accu op milieuvriendelijke wijze te verwerken, kan hij uit het toestel worden verwijderd.

Inleiding

Gebruikte pictogrammen

Volg deze aanwijzingen altijd op.

Informatie, tips, hulp.

Handel volgens de zichtbare aanduiding.

Voer de aangegeven handeling uit.

Geluidssignaal.

In deze handleiding wordt het branden van lampjes in de illustraties als volgt aangegeven:

Lampje uit.

Lampje aan.

Knipperend lampje.

1. Beschrijving

1.1 Standaardopstellingen 6

Towermodellen 6

Rackmodellen....6

1.2 Achterkant 7

Evolution 650/850/1150/1550 7

Evolution 650/850/1150/1550 Rack 7

1.3 Bedieningspaneel....7

2. Installatie

2.1 Uitpakken en controle van de inhoud....8

2.2 Plaatsen van het towermodel 9

2.3 Plaatsen van het rackmodel 9

2.4 Plaatsen van rackmodel 650 ....10

2.5 Communicatiepoorten 11

Aansluiten van de RS232- of USB-communicatiepoort (facultatief)....11

Installatie van communicatiekaarten (optie)....11

Eigenschappen van de contactgestuurde communicatiepoort ....1

2.6 Aansluiten van apparatuur....12

3. Gebruik

3.1 Ingebruikname en normaal bedrijf 13

3.2 Accubedrijf....13

3.3 Herstel van de netspanning 13

3.4 Uitschakelen van de UPS 14

3.5 Gebruik van de functies voor afstandsbediening van de UPS....14

4. Toegang tot metingen en instellingen15

5. Onderhoud

5.1 Verhelpen van storingen....16

5.2 Vervangen van de accumodule in een towermodel....16

Veiligheidsvoorschriften ....16

Demonteren van de accumodule....16

Plaatsen van de nieuwe accumodule....17

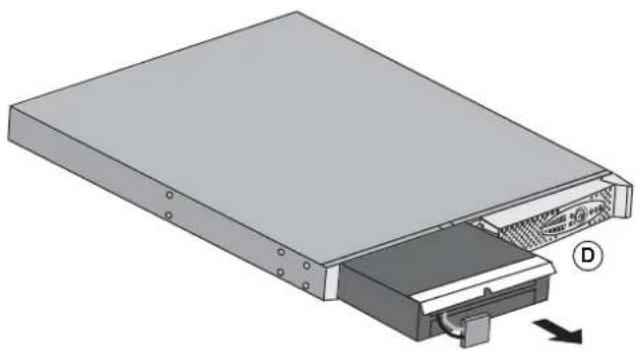

5.3 Vervangen van de accumodule in een rackmodel....17

Veiligheidsvoorschriften 17

Demonteren van de accumodule....17

Plaatsen van de nieuwe accumodule....18

5.4 Trainingscentrum 18

6. Bijlagen

1.1 Standaardopstellingen

Towermodellen

(1) Plaats voor optionele

communicatiekaart

(2) Aansluiting voor het elektrische voedingsnet
(3) 2 aansluitingen voor apparatuur
(4) RS232-communicatiepoort
(5) 2 instelbare aansluitingen (1 en 2) voor apparatuur
(6) USB-communicatiepoort
(7) Connector voor aansluiting van een Remote On/Off en een noodstop.

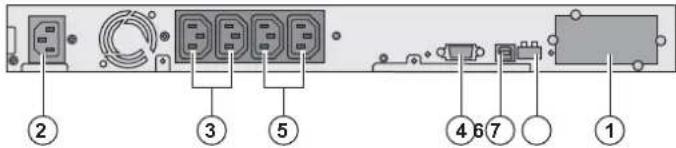

Evolution 650/850/1150/1550 Rack

Evolution 650/850/1150 Rack

(8) Staafdisplay van het afgenomen uitgangsvermogen

(9) Instelbare aansluiting 1 gevoed
(10) Aan-/Uit-toets (ON/OFF) van de UPS en de uitgaande contactdozen
(11) Staafdisplay ladingsindicatie accu
(12) Instelbare aansluiting 2 gevoed
(13) Lampje beveiligde apparatuur
(14) Lampje storingsbedrijf
(15) Lampje niet-beveiligde apparatuur

Staafdisplays (8) en (11)

2. Plaatsing

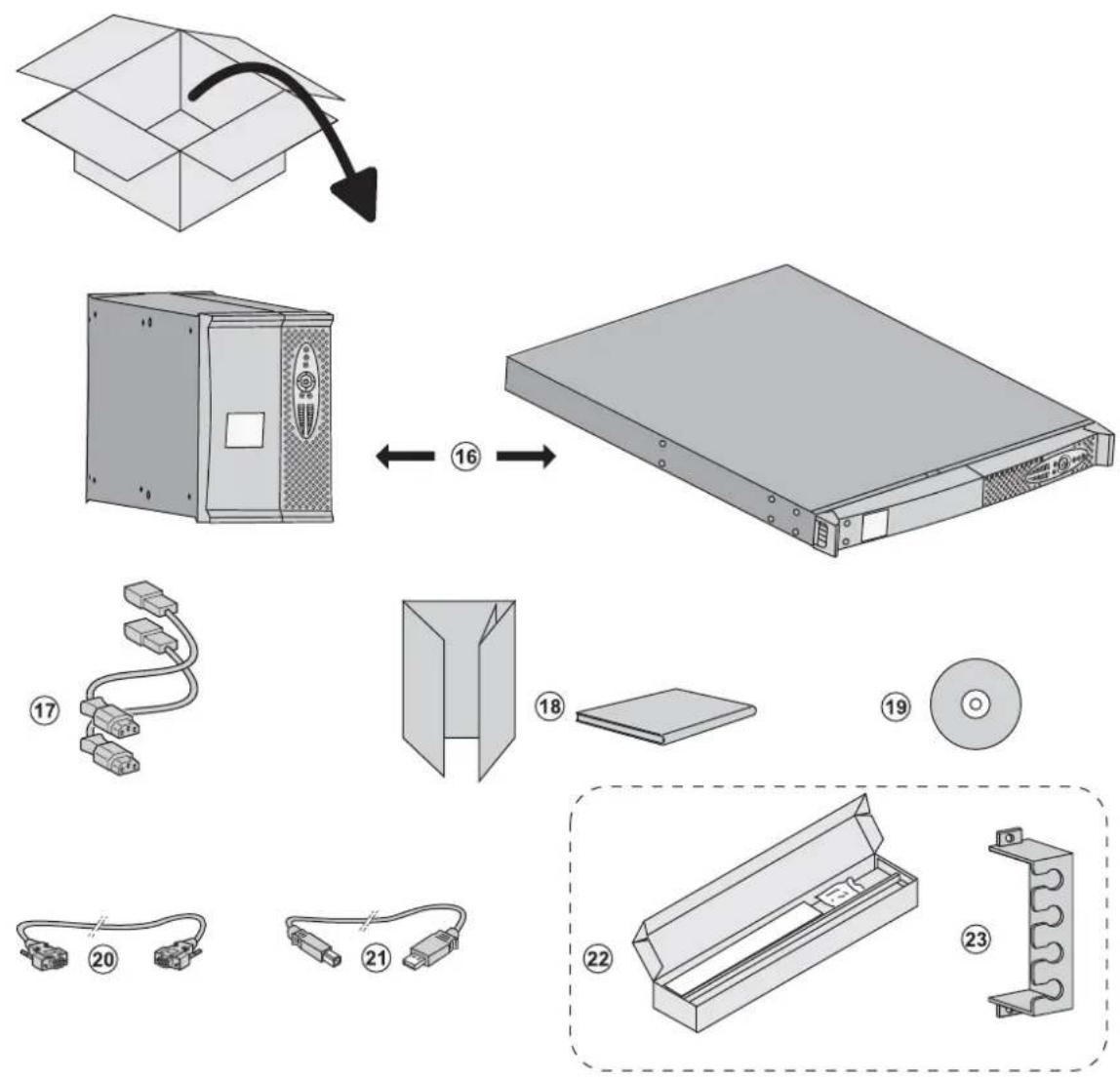

2.1 Uitpakken en controleren van de inhoud

(16) Ups van het type Evolution in tower-of rackuitvoering.
(17) 2 snoeren voor het aansluiten van de apparatuur.
(18) Documentatie.
(19) Solution-Pac-cd-rom.
(20) RS232 communicatiekabel.
(21) USB-communicatiekabel.
(22) Montageset voor een 19 inch kast (alleen rackuitvoering behalve 650 Rack).
(23) Bevestigingssysteem voor de voedingskabels van aangesloten apparatuur (alleen rackuitvoering).

De verpakkingen moeten worden verwerkt volgens de geldende voorschriften voor afval. Ze zijn voorzien van recyclingsymbolen om gescheiden verwerking te vergemakkelijken.

2. Installatie

2.2 Plaatsen van het towermodel

2.3 Plaatsen van het rackmodel

Volg de stappen 1 tot en met 4 voor het monteren van de module op zijn rails.

De rails en de montagebenodigdheden worden geleverd door EATON.

2. Plaatsing

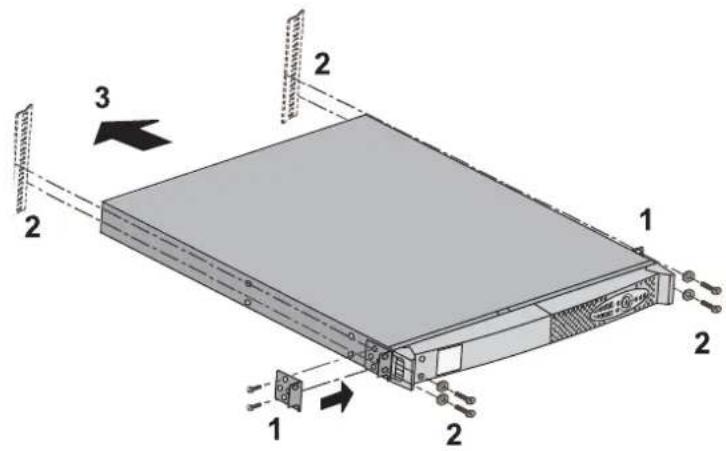

2.4 Plaatsen van rackmodel 650

Volg de stappen 1 tot en met 3 om de module in een rack te monteren.

Het montagemateriaal wordt door EATON geleverd.

2. Installatie

2.5 Communicatiepoorten

Aansluiten van de RS232- of USB-communicatiepoort (facultatief)

De RS232-communicatiepoort en de USB-communicatiepoort kunnen niet tegelijkertijd in werking zijn.

1 - Sluit de RS 232-communicatiekabel (20)

of de USB-communicatiekabel (21) aan op de seriële of USB-poort van de computerapparatuur.

2 - Sluit het andere eind van de communicatiekabel (20) of (21) aan op de USB-communicatiepoort (6) of de RS232-communicatiepoort (4) van de UPS.

De UPS kan nu communiceren met besturings-, configuratie- of beveiligingssoftware van EATON.

Installatie van communicatiekaarten (optie)

Afgeschermd slot voor de communicatiekaart.

De UPS hoeft niet te worden uitgeschakeld om de communicatiekaart te installeren:

1 - Verwijder het beschermplaatje (1) van de UPS (dit is bevestigd met schroeven).
2 - Plaats van de communicatiekaart op de daarvoor bestemde plaats.
3 - Breng het afdekplaatje weer op zijn plaats en schroef het vast.

Eigenschappen van de contactgestuurde communicatiepoort (optie)

• Pen 1, 2, 3, 5, 6: niet in gebruik
• Pen 4: gemeenschappelijk gebruiker
- Pen 7: accuspanning laag
- Pen 8: UPS in bedrijf, apparatuur gevoed
- Pen 9: accubedrijf.

n.o.: normaal geopend contact.

Wanneer er een informatiesignaal actief is, wordt het contact tussen gemeenschappelijke pen 4 en de pen van de desbetreffende informatie gesloten.

Eigenschappen van de contacten (optische koppelelementen)

• Spanning: max. 48 V DC
• Stroom: max. 25 mA
• Vermogen: 1.2 W

2. Installatie

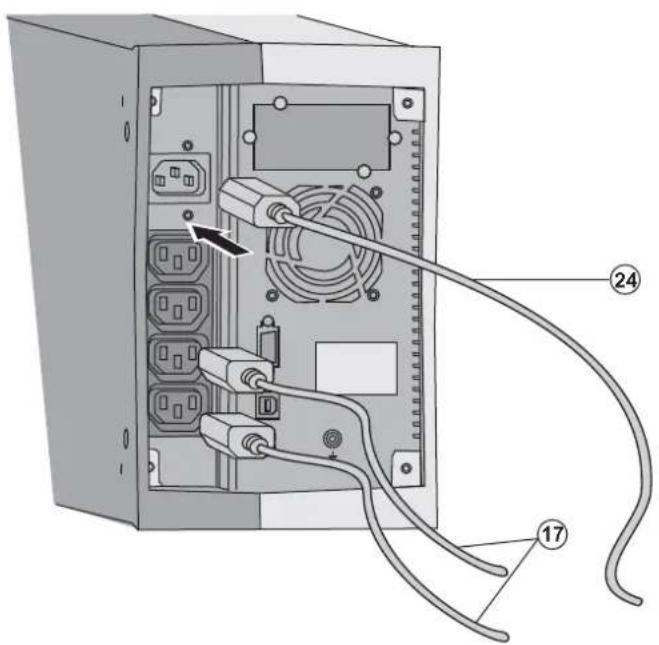

2.6 Aansluiten van apparatuur

Controleer of de opschriften op het typeplaatje aan de achterkant van het toestel overeenkomen met de gegevens van het elektriciteitsnet en het feitelijke stroomverbruik van de aangesloten apparatuur.

1 - Trek het netsnoer van de apparatuur (niet bijgeleverd) uit het apparaat.

2 - Steek het snoer in de aansluiting (2), en vervolgens in het stopcontact.

3 - Sluit de apparatuur op de UPS aan met de snoeren (17).

Sluit de belangrijkste apparatuur bij voorkeur aan op de 2 aansluitingen (3) en minder belangrijke apparatuur op de 2 instelbare aansluitingen (5) (1 en 2).

Om de aansluitingen (5) bij accubedrijf te kunnen laten afschakelen en daarmee de gebruikstijd van de accu te kunnen verlengen, moet gebruik kunnen worden gemaakt van de communicatiesoftware van EATON.

(1) Eigenschappen van het snoer: 250 V - 10 A (dikte 1mm², type HO5).

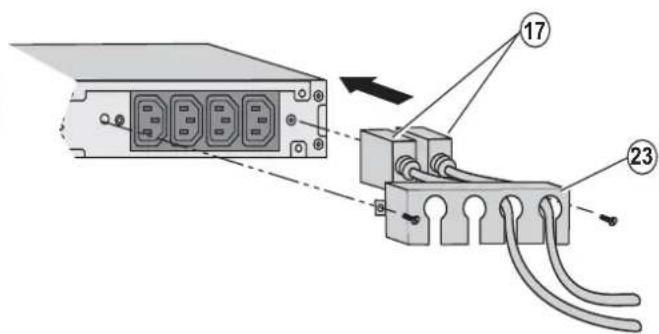

Breng het bevestigingssysteem voor de kabels aan. (alleen 'rack'-uitvoering)

4 - Borg de aansluitingen door middel van het kabelklemsysteem (23).

NB: het toestel laadt de accu op zodra het op het elektriciteitsnet wordt aangesloten. Toets (10) hoeft niet te worden ingedrukt.

Nadat de spanning voor het eerst op het toestel is aangesloten, duurt het ten minste 8 uur voordat de accu gedurende de nominale accutijd energie kan leveren.

3.1 Ingebruikname en normaal bedrijf

• De zoemer geeft een geluidssignaal en alle lampjes gaan tegelijk branden.
• Wanneer het elektriciteitsnet in werking is toets (10) en lampje (13) branden: de apparatuur wordt gevoed door het elektriciteitsnet. Als de omstandigheden het toelaten, voert de UPS een accutest uit. Dit wordt aangegeven door de lampjes (11) en de zoemer.
• Het elektriciteitsnet is uitgevallen toets (10) en de lampjes (13) en (14) branden: de apparatuur wordt gevoed door de UPS die op accubedrijf is overgegaan.

De aangesloten apparatuur wordt beveiligd door de UPS.

Als lampje (15) brandt, is er sprake van een storing (zie hoofdstuk "Storingen").

3.2 Accubedrijf

Overschakelen op accubedrijf

• De voeding van de aangesloten apparatuur wordt door de UPS overgenomen op het moment dat het elektriciteitsnet uitvalt. De energie wordt dan door de accu geleverd.
• Toets (10) en de lampjes (13) en (14) branden.
• Om de 10 seconden klinkt een geluidssignaal.

De aangesloten apparatuur wordt door de accu gevoed.

Drempelwaarde voor de voorwaarschuwing "Accu bijna leeg"

• Toets (10) en de lampjes (13) en (14) branden.
• Om de drie seconden klinkt een waarschuwingssignaal.

De accu is bijna leeg.

Sluit alle toepassingen op de aangesloten apparatuur: de UPS zal binnen zeer korte tijd worden uitgeschakeld.

Accu leeg

• Alle lampjes zijn uit.
• Het akoestische waarschuwingssignaal is uit.

De UPS is volledig uitgeschakeld.

3.3 Herstel van de netspanning

Nadat hij is uitgeschakeld, start de UPS automatisch weer op zodra de netspanning terugkeert (tenzij deze functie is uitgeschakeld via de instellingen van de UPS); de aangesloten apparatuur wordt weer gevoed.

3. Gebruik

3.4 Uitschakelen van de UPS

Druk langer dan 2 seconden op toets (10).

De op de UPS aangesloten apparatuur wordt niet meer gevoed.

3.5 Gebruik van de functies voor afstandsbediening van de UPS

Evolution beschikt naar keuze over twee voorzieningen voor afstandsbediening.

- RPO: met deze functie kan de UPS op afstand worden uitgeschakeld (Remote Power Off). Alle op de UPS aangesloten apparatuur wordt spanningsloos door een op afstand bediend gebruikerscontact. De UPS moet handmatig weer worden opgestart.

- ROO: hierme kan de UPS op afstand worden in- en uitgeschakeld de l'ASI (Remote ON/OFF). Toets (10) wordt hiermee op afstand bediend.

Deze functies worden gactiveerd door het openen van het contact dat wordt aangesloten tussen de juiste pennen van connector (7) aan de achterkant van de UPS (zie onderstaande afbeeldingen).

Aansluiten en testen afstandsbedieningen

1 - Controleer of de UPS uit staat en de aansluiting op het elektriciteitsnet is afgekoppeld.

2 - Verwijder connector (7) door de schroeven los te draaien.
3 - Maak een droog geïsoleerd contact van het type "Normaal gesloten" (60 Vdc / 30 Vac max, 20mA max, draaddikte 0,75 mm ² ) tussen de beide pennen van connector (7), zie figuur.

Contact geopend: de UPS wordt uitgeschakeld

Contact gesloten: de UPS wordt ingeschakeld (UPS aangesloten op elektriciteitsnet en elektriciteitsnet in werking)

NB: lokaal starten/stoppen van de UPS met toets (10) heeft altijd voorrang op de afstandsbediening.

Contact geopend: de UPS wordt uitgeschakeld, lampje (14) gaat branden.

Om weer terug te keren naar normaal bedrijf schakelt u het externe contact voor uitschakeling op afstand uit en start u de UPS opnieuw op met toets (10).

4 - Druk connector (7) op zijn plaats aan de achterkant van de UPS.
5 - Sluit de UPS weer aan en start hem op de reeds beschreven manier weer op.
6 - Activeer het externe contact voor uitschakeling op afstand om de functie te testen.

Let op: deze connector mag alleen worden aangesloten op schakelingen met een zeer lage veiligheidsspanning.

4. Toegang tot metingen en instellingen

• Plaats de Solution-Pac-CD-ROM in de CD-speler.
• Kies in het eerste venster van de browser "Solution Point à Point" (stapsgewijze oplossing) en volg de aanwijzingen om de Personal Solution-Pac-software te installeren.
• Kies vervolgens "Configuration" (configuratie) en dan "Configuration avancée" (geavanceerd) en "Paramètres onduleur" (parameters wisselrichter).

Let op: de versies voor Linux/Unix/MacOS van de Personal Solution-Pac-software hebben deze mogelijkheid niet. U kunt de volgende instelparameters wijzigen (een uitgebreide toelichting wordt gegeven in het Personal Solution-Pac-softwarepakket):

Instellen van de primaire uitgang

Functie Fabrieksinstellingen Alternatieven
Uitgangsspanning bij accubedrijf 230 volt AC 200/208/220/240 volt AC
Drempelwaarde waarschuwing overbelasting 105%	30/50/70%

Instellen spanningsdrempels

Functie Fabrieksinstellingen Alternatieven
Bovendrempel voor overschakelen op accubedrijf	294 volt AC 271 - 294 volt AC
Onderdrempel voor overschakelen op accubedrijf	160 volt AC 160 - 180 volt AC
Inschakeldrempel van de "fader"-functie 265 volt AC	244 - 265 volt AC
Inschakeldrempel van de "booster"-functie	184 volt AC	184 - 207 volt AC
Maximaal bereik ingangsspanning	Uit	Aan (1)

(1) Onderste spanningsdrempel voor overschakelen op accubedrijf: 150V.

Instellen van de gevoeligheid van de UPS

Functie Fabrieksinstellingen Alternatieven
Gevoeligheidsniveau van de UPS	Normaal	Hoog of laag

Instellen van de voorwaarden voor inschakelen/uitschakelen van de UPS

Functie Fabrieksinstellingen Alternatieven
Automatisch opstarten	Aan	Uit
Opstarten op accu	Aan	Uit
Gedwongen stop	Aan	Uit
Energiebesparingsfunctie	Uit	Aan
Softwarematig inschakelen/uitschakelen van de UPS	Aan	Uit
Accuspanning vóór herstart	0%	0 - 100%

Instellen van de accu

Functie Fabrieksinstellingen Alternatieven
Interval tussen accutesten	Wekelijks	Geen test / dagelijks / maandelijks
Voorwaarschuwing "accu bijna leeg"	20%	0 - 100%
Beveiliging tegen overmatig ontladen	Aan	Uit
Akoestische waarschuwing	Aan	Uit

5. Onderhoud

5.1 Verhelpen van storingen

	Probleem Oorzaak Oplossing
1 Bij	het opstarten van de UPS met toets (10) gaan alle lampjes een keer branden en geeft de zoemer een geluidssignaal. Daarna blijft lampje (14) branden.	Het op afstand bediende uitschakelcontact (RPO) heeft de UPS uitgeschakeld en voorkomt dat hij opnieuw wordt opgestart.	Zet het contact terug in de normale stand en druk op toets (10) om de UPS weer op te starten.
2	Toets (10) en de lampjes (13) en (14) branden en alle lampjes van staafdisplay (8) knipperen.	De belasting is groter dan het ingestelde overbelastingsniveau of de capaciteit van de UPS.	Controleer het vermogen dat wordt opgenomen door de aangesloten apparatuur en koppel minder belangrijke apparatuur af. Controleer het ingestelde overbelastingsniveau.
3	Toets (10) en lampje (15) branden en alle lampjes van staafdisplay (8) knipperen.	Op de uitgang van het toestel is een kritieke overbelasting bereikt. Bij wegvallen van het voedingsnet zal de apparatuur niet worden gevoed met accubedrijf.	Controleer het vermogen dat wordt opgenomen door de aangesloten apparatuur en koppel minder belangrijke apparatuur af.
4	Lampje (15) brandt en alle lampjes van staafdisplay (11) knipperen.	Bij de automatische test is een accustoring waargenomen.	Vervang de accu-elementen (zie §5.2, Vervangen van de accumodule).
5	Alleen lampje (15) brandt, er klinkt een onafgebroken geluidssignaal.	De UPS heeft een interne storing. De aangesloten apparatuur wordt niet meer gevoed.	Neem contact op met de service-afdeling.

5.2 Vervangen van de accumodule van een "tower"-model

Veiligheidsvoorschriften

Bij werken aan de accu bestaat de kans op elektrische schokken en een hoge kortsluitstroom. Neem daarom altijd de volgende veiligheidsmaatregelen:

• Draag geen horloges, ringen, armbanden of andere metalen voorwerpen aan uw handen,
• Gebruik gereedschap met een geïsoleerde handgreep.

Demonteren van de accumodule

Zorg dat het toestel net als in de afbeelding staat.

A - Draai de beide schroeven van het linkerdeel los.

B - Til het paneel met het logo naar boven en dan naar u toe.

C - Trek aan de beide connectoren om het accublok los te maken (nooit aan de kabels trekken). D - Trek de accu aan het kunststof lipje uit het toestel.

5. Onderhoud

Plaatsen van de nieuwe accumodule

Voer bovenstaande handelingen in omgekeerde volgorde uit.

• Gebruik met het oog op de veiligheid en optimale prestaties alleen accu-elementen die door EATON worden geleverd.
  , Druk bij het aansluiten de connectoren goed in elkaar.

5.3 Vervangen van de accumodule van een "rack"-model

Veiligheidsvoorschriften

Bij werken aan de accu bestaat de kans op elektrische schokken en een hoge kortsluitstroom. Neem daarom altijd de volgende veiligheidsmaatregelen:

, Draag geen horloges, ringen, armbanden of andere metalen voorwerpen aan uw handen,
- Gebruik gereedschap met een geïsoleerde handgreep.

Demonteren van de accumodule

A - Draai de 2 schroeven van het linkerdeel van de voorkant los.

B - Maak het accublok los door de twee connectoren uit elkaar te trekken (nooit aan de kabels trekken).

C - Verwijder dit deel.

5. Onderhoud

D - Trek het accublok aan het kunststof lipje uit het toestel en vervang het.

Plaatsen van de nieuwe accumodule

Voer bovenstaande handelingen in omgekeerde volgorde uit.

• Gebruik met het oog op de veiligheid en optimale prestaties alleen accu-elementen die door EATON worden geleverd.
• Druk bij het aansluiten de connectoren goed in elkaar.

5.4 Trainingscentrum

Om volledig vertrouwd te raken met het gebruik van uw toestel van EATON en om op het hoogste niveau problemen te kunnen verhelpen, bieden wij u een compleet programma met technische trainingen aan. Deze worden in het Engels en het Frans gegeven.

Evolution	650 / 650 Rack	850 / 850 Rack	1150 / 1150 Rack	1550 / 1550 Rack
Uitgangsvermogen 650 VA /	420 W	850 VA /600 W	1150 VA /770 W	1550 VA /1100 W
Elektrisch voedingsnet·Nominale ingangsspanning·Spanningsbereik ingang·Frequentiebereik ingang 50 Hz·Frequentiebereik ingang 60 Hz	Enkelfasig 220~240 V160 - 294 V (1)47 - 70Hz (2)56,5 - 70Hz (2)
Gebruiksoutput bij accubedrijf·Spanning·Frequentie	230 V (+6% / -10%) (3)50/60 Hz ±0,1 Hz
Accu (dichte loodaccu, onderhoudsvrij)·Towermodel·Rackmodel	1 x 12V - 9 Ah2 x 6V - 9 Ah	2 x 12V - 7,2 Ah4 x 6V - 7,2 Ah	2 x 12V - 9 Ah4 x 6V - 9 Ah	3 x 12V - 9 Ah6 x 6V - 9 Ah
Omgeving·Bedrijfstemperatuur·Opslagtemperatuur·Luchtvochtigheid·Geluidsniveau	0 - 35°C 0 - 40°C
	-25°C - 40°C20% à 90% (condensvrij)< 40dbA

(1) Onder- en bovendrempel instelbaar met de Personal Solution-Pac-software

(2) Tot 40 Hz bij uitgebreide frequentie (instelbaar met de Personal Solution-Pac -software)

(3) Instelbaar op 200V (uitgangsvermogen 10% lager) / 208V / 220V / 230V / 240V

6. Bijlagen

6.2 Definities

AC Normal	Dit is het elektriciteitsnet waarmee de UPS onder normale omstandigheden wordt gevoed.
Accutest Interne test van de UPS om de toestand van de accu te controleren.
Accutijd	De tijd gedurende welke de apparatuur wordt gevoed door de UPS die op accubedrijf draait.
Apparatuur Toestellen of voorzieningen die op de uitgang van de UPS zijn aangesloten.
Belasting	Verhouding tussen het door de op de UPS aangesloten apparatuur opgenomen vermogen en het maximale vermogen dat de UPS kan leveren.
"Booster"-functie	Automatisch bedrijf van de UPS waarmee de spanning van het elektriciteitsnet tot boven een in te stellen waarde kan worden verhoogd wanneer deze te laag is, zonder dat de accu wordt ontladen.
Drempelwaarde voor de voorwaarschuwing "Accu bijna leeg"	Dit is een drempelwaarde voor het niveau van de accuspanning waarmee kan worden gemeten of de accutijd binnenkort zal verstrijken; er kunnen dan de nodige maatregelen worden genomen met het oog op het wegvallen van de spanning op de apparatuur.
"Fader"-functie	Automatisch bedrijf van de UPS waarmee de spanning van het elektriciteitsnet tot onder een in te stellen waarde kan worden verlaagd, zonder dat de accu wordt ontladen.
Instelbare contactdozen	Regelbare aansluitingen voor automatische ontlasting, uitschakeling op afstand en sequentieel opstarten (in te stellen met de Personal Solution-Pac-software).
Instellingen	Programmering van een aantal parameters die afwijkt van de standaardconfiguratie die in de fabriek is ingesteld. Een aantal functies van de UPS kan worden gewijzigd met de Personal Solution-Pac-software, om ze beter af te stemmen op uw wensen.
Opstarten op accu	Hiermee kan de spanning op de aangesloten apparatuur worden ingeschakeld wanneer het elektriciteitsnet uitvalt. De UPS werkt dan alleen op de accu.
Softwarematig in- en uitschakelen van de wisselrichter	De beveiligingssoftware van computersystemen kan zo worden ingesteld dat het starten van in- en uitschakelprocedures van de UPS al dan niet wordt geblokkeerd.

Volledige ontlading Ontlading van de accu tot voorbij het toegestane niveau, met mogelijk onherstelbare schade aan de accu tot gevolg.
