| Merk | ELICA |
| Model | Adagio PRF0006204 |
| Producttype | Decoratieve afzuigkap |
| Breedte | 60 cm (standaard) |
| Hoogte | Afhankelijk van installatie (min. 65 cm boven kookplaat) |
| Diepte | Ongeveer 50 cm |
| Netto gewicht | Ongeveer 15 kg |
| Voeding | 220-240 V ~ 50 Hz |
| Motorvermogen | 200 W |
| Verlichting | Ingebouwde LED (2 x 3 W) |
| Maximaal luchtdebiet | 600 m³/u (bij afvoer) |
| Maximaal geluidsniveau | 65 dB(A) |
| Bediening | Touchpaneel met 3 snelheden + intensief |
| Filters | Wasbaar metalen vetfilter + koolstoffilter (optioneel) |
| Afvoermodus | Buitenafvoer (kanaal Ø 150 mm) of recirculatie |
| Energielabel | A+ (schatting) |
| Onderhoud en reiniging | Vetfilter in vaatwasser, koolstoffilter vervangbaar |
| Veiligheid | Automatische uitschakeling na 10 uur, oververhittingsbeveiliging |
| Onderdelen en repareerbaarheid | Motor, printplaat, filters, LED-lampen beschikbaar |
| Algemene informatie | Gebruiksaanwijzing downloadbaar op notice-facile.com |
Veelgestelde vragen - Adagio PRF0006204 ELICA
Gebruikersvragen over Adagio PRF0006204 ELICA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding Adagio PRF0006204 - ELICA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Adagio PRF0006204 van het merk ELICA.
GEBRUIKSAANWIJZING Adagio PRF0006204 ELICA
NL Montagevoorschriften en gebruiksaanwijzingen
NL - Montagevoorschriften en gebruiksaanwiizing
Zich strikt aan de aanwijzingen uit deze tekst houden. ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen.
De wasemkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, echter blijven de gebruiks-, onderhouds- en installatie aanwijzingen dezelfde.
! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje altijd bij het toestel bewaren.
! Lees de werkingsinstructies aandachtig door: er worden belangrijke aanwijzingen over de installatie, het gebruik en de veiligheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.
Opmerking: De details aangegeven met het teken “(*)” zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die niet meegeleverd worden en dus aangeschaft moeten worden.
Waarschuwing
Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is.
Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.
Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.
Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.
De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.
De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!
De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.
De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.
Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.
De bereikbare onderdelen kunnen bijzonder warm worden als
deze tegelijkertijd met kookapparaten gebruikt worden.
Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.
De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).
Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.
Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.
ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.
Tijdens de verplaatsing van de kap de handen niet in de beweegruimte van het uitschuifbare zuigpaneel (slede) plaatsen.
De kap is voorzien van veiligheidsschakelaars die de werking blokkeren als het filter voorpaneel losgemaakt wordt.
Met het doel onze toestellen steeds beter te maken, behouden we ons het recht voor om wijzigingen aan te brengen aan de technische, functionele of esthetische kenmerken, dit alles in het kader van de technische ontwikkeling. In het geval van een model met externe motor moet er, voor de gewone werking van de kap, een zuigunit (externe motor) van hetzelfde bouwbedrijf gemonteerd worden.
Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.
Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
Het gebruik
De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.
Uitvoering als afzuigend apparaat
De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.
Attentie: De afvoerpijp wordt hierbij niet geleverd en moet apart aangekocht worden.
De middellijn van de afvoerpijp moet even groot zijn als die van de verbindingsring: 150mm.
De horizontale stukken van de buis moeten enigszins omhoog hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te voeren.
Note. Als de wasemkap reeds is voorzien van koolstofffilter dan moet u dit verwijderen.
Filtrerende versie
Hiervoor is het voldoende een, bij uw leverancier verkrijgbare, koolstofffilter te gebruiken.
De afgezogen lucht wordt ontvet en gefilterd voordat zij weer teruggeblazen wordt in het vertrek via het bovenste rooster
Opmerking: De door de koolstoffilters gefilterde lucht wordt in de keuken geblazen door een leiding die de lucht aan een zijde van de kast voert (Fig. 11).
Blokkering van de eenrichtingsklep
Let op alvorens de afvoerslang aan te sluiten controleer of de eenrichtingskleppen van de afzuigunit vrijuit kunnen draaien (Fig. 12).
De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd).
De instructies voor de aansluiting worden met de perifere afzuigunit geleverd.
Het installeren
Tijdens de installatie van de kap raden we aan een min. afstand van 400mm aan te houden tussen het kookvlak en de eventueel op de kap aanwezige elementen.
Dit om te voorkomen dat er belemmeringen zijn voor de omhoog (opening) en omlaag (sluiting) beweging van het paneel en om de op het paneel aanwezige bedieningen van de kap gemakkelijk te kunnen bereiken.
WAARSCHUWING: Plaats de metalen doos met de elektronische elementen op een afstand groter dan 65 cm in geval van een gas kooktoestel of in ieder geval op 65 cm vanaf het afzuigpunt van de kap.
AANBEVELING: We raden aan de metalen doos met de elektronische elementen minstens 10 cm vanaf de vloer te installeren en op een voldoende afstand vanaf warmtebronnen (bijv.: ovenzijde of kookvlak).
Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.
Elektrische aansluiting
De aansluiting van de kap aan het stroomnet moet uitsluitend door een bevoegde en deskundige technicus uitgevoerd worden.
De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.
Attentie! Alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is.
Attentie! De voedingskabel moet door de bevoegde technische assistentie dienst worden vervangen om ieder risico te voorkomen.
Montage
Alvorens het apparaat te installeren controleer of er geen beschadigde onderdelen zijn, als dat wel het geval is neem contact op met de verkoper en ga niet verder met de installatie. Lees bovendien alle hieronder weergegeven instructies aandachtig door.
- Gebruik een luchtafvoerslang met een max. lengte van 5 meter.
- Zorg ervoor dat er weinig bochten zijn daar iedere bocht de doeltreffendheid van de afzuiging doet afnemen in overeenstemming met 1 rechte meter. (Bijv.: indien 2 bochten van 90° worden toegepast, moet de leiding lengte de 3 meter niet overschrijden).
• Vermijd grote richtingsverschillen.
- Gebruik een leiding met een diameter van 150mm over de hele lengte.
- Gebruik een leiding van een goedgekeurd materiaal.
- Verwijder na de installatie het afstandstuk aangegeven in de foto (Fig. 1-2).
- Voor het niet in acht nemen van de hierboven beschreven instructies is het bouwbedrijf niet verantwoordelijk voor vermogens- of geluidsproblemen en er zal geen garantie verleend worden.
- Alvorens de opening te maken vergewis u ervan dat er aan de binnenkant van de kast, in overeenstemming met de behuizing van de kap, geen kaststructuur of andere onderdelen aanwezig zijn, die een goede installatie kunnen belemmeren. Vergewis u ervan dat de afmetingen van de kap en van het kookvlak compatibel zijn met de kast en dus dat de installatie mogelijk is.
- Maak aan de achterzijde van het kookvlak een rechthoekige opening 848x100mm.
- In het geval van een uitvoering met reeds gemonteerde motor verwijder de schroeven en de zuigunit om de kap in de vooraf gemaakte opening te plaatsen.
- Plaats de kap in de opening vanuit de bovenzijde zoals aangegeven (Fig. 3). In het geval van een uitvoering met interne motor verwijder de zuigunit alvorens het product in de kast te plaatsen.
- Maak de kap binnen de kast vast door middel van de meegeleverde beugels (Fig. 4). Monteer de beugels aan de onderzijde van de kap (Fig.5a), zorg ervoor dat er tussen de onderkant van de beugel en de onderkant van de kast een afstand van 2 mm (Fig.5b) overblijft. Deze afstand dient om het product, tijdens de bevestiging (Fig.5c), omlaag te kunnen trekken om de inox lijst goed op het kookvlak aan te laten sluiten.
- Alvorens de schroeven in de kast te plaatsen vergewis u ervan dat het product loodrecht op het kookvlak ligt.
- Na de installatie en na de aansluiting van het apparaat aan het stroomnet hef de kap en verwijder de blokkering van het deurtje (Fig. 6).
- In het geval van een uitvoering met interne motor monteer de motorgroep door de luchtafvoer naar beneden of naar boven te richten. (Fig. 7b). De motor kan zowel aan de voorkant als aan de achterkant van de kap gemonteerd worden. Na de installatie van de motor
monteer de leiding voor de luchtafvoer.
- In het geval van een uitvoering met externe motor de zuigunit (externe motor) in een goede plaats zetten en een afvoerpijp voor de luchtafvoer voorzien. Monteer de luchtafvoer tussen de externe motor en de kap. Selecteer de luchtafvoer uit de vijf mogelijkheden (Fig. 7a) en monteer het meegeleverd verbindingsstuk.
- Plaats de metalen doos met de elektronische elementen in een gemakkelijk te bereiken plaats voor eventuele ingrepen (Fig. 8) en verbind de elektrische connectoren aan de kap: knoppenbord connector (Fig. 9a), 9 polen connector (Fig. 9b), neon connector (Fig. 9c)
- In het geval van een externe motor verbind de kabel van de motorgroep in de betreffende connector op de doos van de elektronische elementen (Fig. 10a) indien een externe SEM7 inrichting gebruikt wordt verbind ook de 2 polen connector (Fig. 10b)
- Koppel het toestel aan het stroomnet.
Werking
In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beeindigt heeft aan te laten.

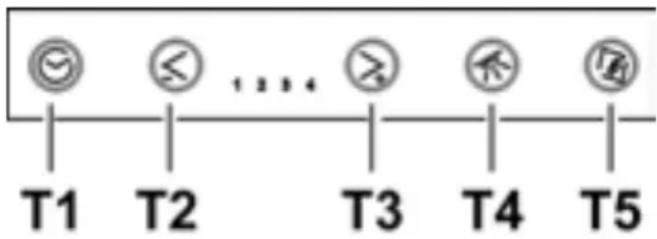

De kap is voorzien van een "TOUCH" inrichting voor de bediening van het licht en van de zuigkracht.
Lees de hieronder weergegeven instructies voor een correct gebruik.
De afzuigkap kan bediend worden middels een afstandsbediening beschikbaar als extra toebehoren (zie de betreffende paragraaf voor de werking van de afstandsbediening).
- Toets T1: vertraagt enkele minuten de uitschakeling van de kap op de ingestelde zuigkracht door een tijdinstelling.
Met deze functie wordt de kap, na afloop van de ingestelde tijd, uitgeschakeld.
De tijdsinstelling is op de volgende wijze onderverdeeld:
- zuigkracht (snelheid) 1 : 20 minuten
- zuigkracht (snelheid) 2 : 15 minuten
- zuigkracht (snelheid) 3 : 10 minuten
- zuigkracht (snelheid) 4 : 5 minuten
Door op de toetsen T2 en T3 te drukken eindigt de timer functie en de zuigkracht (snelheid) neemt toe of af naargelang de ingedrukte toets. Tijdens de timer functie knippert het lampje van de betreffende zuigkracht.
- Toets T2: Voor de afnamen van de ingeschakelde zuigkracht (snelheid) (4→3→2→1→OFF).
De zuigkracht wordt weergegeven middels het aangaan van het lampje van de betreffende snelheid.
De toets T2 heeft geen enkele invloed op het openen/sluiten van het zuigpaneel.
- Toets T3: Voor de toename van de ingeschakelde zuigkracht (snelheid) (1→2→3→4).
De zuigkracht wordt weergegeven middels het aangaan van het lampje van de betreffende snelheid.
Opmerking: Indien het paneel gesloten is (uitgeschakelde kap) zorgt toets T3 eerst voor het openen van het zuigpaneel en vervolgens voor het instellen van de kap op zuigkracht (snelheid) 1.
• Toets T4: Zet het licht aan
Opmerking: Indien het zuigpaneel gesloten is (uitgeschakelde kap) zorgt toets T4 eerst voor het openen van het zuigpaneel en vervolgens voor het aanzetten van het licht.
- Toets T5: Voor het openen (omhoog) en sluiten (omlaag) van het zuigpaneel.
Met uitgeschakelde kap en gesloten paneel zorgt de toets T5 eerst voor het openen van het zuigpaneel en vervolgens voor het instellen van de kap op zuigkracht (snelheid) 1.
Met ingeschakelde kap (op een willekeurige zuigkracht) met open paneel zet de toets T5 eerst de kap uit (als de lichten aan zijn worden deze uitgezet) en sluit vervolgens het zuigpaneel.
Aanvullende inlichtingen over de werking
Tijdens de verwijdering van het voorpaneel voor schoonmaaken onderhoudswerkzaamheden, worden alle elektronische functies en bewegingen geblokkeerd.
Beveiliging : indien een willekeurig voorwerp de sluiting van de Downdraft belemmert, wordt de sluitbeweging geblokkeerd en de slede gaat weer omhoog.
Vetfilter verzadiging indicatie
ledere 40 werkuur geeft de kap aan dat het onderhoud van de vetfilters uitgevoerd moet worden.
Deze signalering geschiedt door het tegelijk knipperen van alle Ledden van de zuigkrachten (snelheden).
Reset van de vetfilter verzadiging indicatie
Na de onderhoudswerkzaamheden van het vetfilter, druk minstens 3 seconden lang op de toets T1 om de indicatie te resetten.
Opmerking: De indicatie wordt niet weergegeven met uitgeschakelde kap (OFF), onafhankelijk van de stand van het zuigpaneel.
Gebruik van de afstandsbediening
Met de afstandsbediening kunnen alle functies van de kap bediend worden:
Selectie van de zuigkrachten (snelheden)
Bediening van het licht
Toets zonder functie
Reset en configuratie van de filters verzadiging indicatie
Selectie van de zuigkrachten (snelheden):
Druk op de toets "◀" of op de toets "▶" totdat er op de
afstandsbediening dit symbool verschijnt:
Druk op de toets "+" of op de toets "+" of op de toets "■" respectievelijk om de zuigkracht te verhogen, te verminderen of uit te schakelen.
Met uitgeschakelde kap en gesloten zuigpaneel, door op de toets "■" of op de toets "+" te drukken, gaat eerst het zuigpaneel open en vervolgens wordt de kap op de zuigkracht (snelheid) 1 ingesteld.
Met ingeschakelde kap en open zuigpaneel, door éénmaal op de toets "■" te drukken gaat de kap uit en door nogmaals te drukken wordt het zuigpaneel gesloten (indien aan gaat ook het licht uit).
Bediening van het licht:
Druk op de toets "◀" of op de toets "▶" totdat er op de
afstandsbediening dit symbool verschijnt
Het centrale licht kan op twee wijzen aan- en uitgeschakeld worden:
-
Druk op de toets "+" of op de toets "-" , respectievelijk om het centrale licht aan (ON) of uit (OFF) te schakelen.
-
Druk op de toets "■" om de status van het licht te veranderen, van uit naar aan en andersom.
Opmerking 1: indien het zuigpaneel gesloten is, maakt de knop om het licht aan te zetten eerst het paneel open.
Opmerking 2: Met licht aan druk éénmaal op de toets "■" om de kap uit te zetten, indien geen enkele zuigkracht (snelheid) geselecteerd is door nogmaals te drukken gaat het paneel dicht
Reset en configuratie van de filters verzadiging indicatie
Zet de kap op een willekeurige snelheid aan (zie paragraaf hierboven "Selectie van de zuigkrachten (snelheden) ).
Druk op de toets "◀" of op de toets "▶" totdat er op de
afstandsbediening dit symbool
verschijnt.
Druk tegelijkertijd langer dan 3 seconden op de toetsen “+” en “-”, alle ledden van de zuigkrachten (snelheden) houden op met knipperen hetgeen aangeeft dat de reset van de indicatie uitgevoerd is.
Onderhoud van de afstandsbediening
Reiniging van de afstandsbediening:
Maak de afstandsbediening schoon met een zachte doek en een neutraal reinigingsmiddel, zonder schuurmiddelen.
Vervanging van de batterij:
- Maak de batterijruimte met een kleine schroevendraaier met een rechte punt open.
- Vervang de lege batterij met een nieuwe batterij van 12 V type MN21/23
Bij het invoeren van de batterijen let op de polariteit aangegeven in de batterijruimte!
- Doe de batterijruimte weer dicht.
Afdanking van de batterijen
De batterijen moeten afgedankt worden in overeenstemming met alle nationale normen en wetgeving. De gebruikte batterijen niet met het gewone afval weggooien.
De batterijen moeten op een veilige wijze worden afgedankt.
Voor nadere informatie over milieubescherming, recycling en afdanking van de batterijen, neem contact op met de bedrijven die belast zijn met de gescheiden afvalinzameling.
Werkingsdefecten
De kap functioneert niet
Controleer of:
• Er geen stroom black-out is
- er een zuigkracht geselecteerd is.
- het paneel goed bevestigd is.
- de 9 polen aansluiting ingevoerd is (Fig. 9b).
- De rode reset knop op de elektrische kast ingedrukt is.
- Controleer bij de 9 polen aansluiting of de draden goed in de connector ingevoerd zijn. (Tijdens de aansluiting zou 'n te harde druk de contacten kunnen doen buigen).
De kap heeft een laag rendement
Controleer of:
- De geselecteerde snelheid van de motor volstaat voor de afgegeven hoeveelheid rook en voor de aanwezige dampen.
- De keuken voldoende geventileerd is voor een correcte luchttoevoer, het koolstofffilter niet versleten is (filterende versie).
- De pijp voor de luchtafvoer geen belemmeringen vertoont.
- De eenrichtingskleppen van de afzuigunit vrijuit kunnen draaien.
De kap stopt tijdens de werking
Controleer of:
• Er geen stroom black-out is
- De magneet thermische differentiaalschakelaar (Stroomverbreker) niet doorgeslagen is.
Onderhoud
Attentie! Koppel, voor ieder onderhoud, eerst de kap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen of door op de rode knop op het bedieningsdoos te drukken (Fig.13c).
Na afloop van de schoonmaak of van het onderhoud van de kap of van de filters plaats het voorpaneel, de filters volgens de instructies, vergewis u ervan dat de kap goed geïnstalleerd en bevestigd is anders gaat hij niet aan.
Schoonmaak
De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.
GEEN ALCOHOL GEBRUIKEN!
Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Vetfilter
Houdt de vetdeeltjes vast.
Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.
De vetfilters en de koolstofffilters moeten gemonteerd en gedemonteerd worden met de uitschuifbare lade in de open stand. Duw hiervoor op de knop ON/1. Verwijder vervolgens het voorpaneel door tegelijkertijd aan de bovenkant van iedere zijde te drukken (Fig. 13). Het paneel draait naar voren waardoor de vetfilters vrijkomen (Fig. 14).
Koolstofffilter (alleen voor filterend apparaat)
Houdt de lastige kookgeuren vast.
De verzadiging van de koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden vervangen worden.
Het kan NIET gewassen of opnieuw gebruikt worden
Na de vetfilters verwijderd te hebben kan het koolstofffilter
(Fig. 15) (niet meegeleverd) ingevoerd worden.
Vervanging lampjes
Sluit de stroom af.
Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.
Om de neonlamp te vervangen op de volgende wijze handelen:
- Hef de slede.
-
Sluit de stroom af. (deze handeling kan uitgevoerd worden door de stekker weg te trekken, indien makkelijk bereikbaar, of door de schakelaar te openen indien voorzien tijdens de installatiefase, of door op de rode knop op de bedieningsdoos te drukken (Fig. 10c)
-
Verwijder de schroeven die de bovenste voorzijde bevestigen, zoals aangegeven in (Fig. 16)
-
Hef de bovenste voorzijde (Fig. 17)
-
Verwijder het beschadigde neonlampje (Fig. 18) en vervang het met een lampje met dezelfde eigenschappen (Mod.T5 14W 860).
Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.
- NL - MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIIZING
- WAARSCHUWING
- HET GEBRUIK
- UITVOERING ALS AFZUIGEND APPARAAT
- FILTRERENDE VERSIE
- BLOKKERING VAN DE EENRICHTINGSKLEP
- HET INSTALLEREN
- ELEKTRISCHE AANSLUITING
- MONTAGE
- WERKING
- AANVULLENDE INLICHTINGEN OVER DE WERKING
- VETFILTER VERZADIGING INDICATIE
- GEBRUIK VAN DE AFSTANDSBEDIENING
- SELECTIE VAN DE ZUIGKRACHTEN (SNELHEDEN)
- BEDIENING VAN HET LICHT
- RESET EN CONFIGURATIE VAN DE FILTERS VERZADIGING INDICATIE
- ONDERHOUD VAN DE AFSTANDSBEDIENING
- REINIGING VAN DE AFSTANDSBEDIENING
- VERVANGING VAN DE BATTERIJ
- AFDANKING VAN DE BATTERIJEN
- WERKINGSDEFECTEN
- DE KAP FUNCTIONEERT NIET
- DE KAP HEEFT EEN LAAG RENDEMENT
- DE KAP STOPT TIJDENS DE WERKING
- ONDERHOUD
- SCHOONMAAK
- GEEN ALCOHOL GEBRUIKEN
- VETFILTER
- HOUDT DE VETDEELTJES VAST
- KOOLSTOFFFILTER (ALLEEN VOOR FILTEREND APPARAAT)
- HOUDT DE LASTIGE KOOKGEUREN VAST
- VERVANGING LAMPJES
Merk : ELICA
Model : Adagio PRF0006204
Categorie : Afzuigkap
