GEBRUIKSAANWIJZING P432 QLIMA
Bestudeer voor de veiligheid deze gebruiksaanwijzing zorgvuldig! Personen, die met de gebruiksaanwijzing niet vertrouwd zijn, mogen deze airconditioner niet gebruiken. Wij raden u aan deze
gebruiksaanwijzing op een veilige plaats te bewaren voor latere raadpleging.
A. Gebruik geen beschadigde kabel.
B. Kabel niet afklemmen of knikken.
C. Plaats op een vlakke ondergrond.
D. Niet voor een open raam plaatsen.
E. Niet met chemicaliën in contact brengen.
F. Niet bij een warmtebron plaatsen.
G. Niet onderdompelen.
H. Niets morsen.
I. Niets in het apparaat steken.
J. Geen verlengkabel gebruiken.
K. Buiten bereik van kinderen houden.
L. Niet zelf repareren.
PL OGÓLNE ZASADY BEZPIECZEŃTWA
J MANTENIMIENTO
IMPORTANTE
Bedieningspaneel
② Luchtuitblaasrooster verticaal
③ Luchtuitblaasrooster horizontaal
4 Wielen
⑤ Houder afstandbedienig
6 Elektriciteitssnoer
⑦ Lucht inlaat condensor
⑧ Lucht inlaat filters koeler
9 Verbindingsstuk
10 Luchtafvoerslang
⑪ Raamdoorvoer
- LEES EERST DE GEBRUIKSAANWIJZING.
- RAADPLEEG BIJ TWIJFEL UW DEALER.
Geachte mevrouw, meneer,
Van harte gefeliciteerd met de aankoop van uw airconditioner. Naast het koelen van de
lucht heeft deze airconditioner nog een drietal functies, namelijk luchtontvochtiging,
-circulatie en luchtfiltratie. De verrijdbare airconditioner is uiterst gemakkelijk te bedienen
en te verplaatsen. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier
van zult hebben, mits u de airconditioner verantwoord gebruikt. Lees daarom eerst deze
gebruiksaanwijzing voor een optimale levensduur van uw airconditioner.
Wij wensen u veel koelte en comfort met uw airconditioner.
Met vriendelijke groeten,
PVG Holding B.V.
Afdeling klantenservice
A VEILIGHEIDSVOORSCHRIFTEN
Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woon-kamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden.
BELANGRIJK
- De installatie moet volledig in overeenstemming zijn met de ter plaatse geldende voorschriften, bepalingen en normen.
- Het apparaat is uitsluitend geschikt voor gebruik op droge plaatsen, binnenshuis.
- Controleer de netspanning.
- Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 230 Volt/ 50 Hz.
- Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat absoluut niet aansluiten.
- De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten.
- Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.
Controleer vóór het aansluiten van het apparaat of:
- de aansluitspanning overeenkomt met die op het typeplaatje;
- stopcontact en stroomvoorziening geschikt zijn voor het apparaat;
- de stekker van het snoer in het stopcontact past;
- het apparaat op een stabiele en vlakke ondergrond staat.
Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.
- De airconditioner is een veilig apparaat. Het is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn bij het gebruik ervan.
- De luchtinlaten en luchtuitlaten nooit afdekken.
- Leeg het waterreservoir via het wateraf-tappunt voordat u het apparaat verplaatst.
- Breng het apparaat nooit in contact met chemicaliën.
- Steek geen voorwerpen in de openingen van het apparaat.
- Breng het apparaat nooit in contact met water. Het apparaat niet met water besproeien of onderdompelen in verband met kortsluitingsgevaar.
- Haal altijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaakt of vervangen.
- Sluit het apparaat NOOIT aan met behulp
van een verlengsnoer. Is een geschikt geaard stopcontact niet voorhanden, laat dit dan installeren door een erkend elektricien.
- Wees uit veiligheidsoverwegingen altijd voorzichtig met kinderen in de buurt van dit apparaat, zoals met ieder elektrisch apparaat.
- Laat eventuele reparaties –buiten het regelmatig onderhoud om- altijd uitvoeren door een erkend servicemonteur of uw leverancier, anders kan dit leiden tot het vervallen van de garantie.
- Haal altijd de stekker uit het stopcontact als het apparaat niet wordt gebruikt.
- Een beschadigd elektriciteitssnoer alleen laten vervangen door de leverancier of een bevoegd persoon/servicepunt.
- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht wordt gehouden op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.
- Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.
- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen wordt gehouden of ze instructies hebben gekregen over
veilig gebruik van het apparaat en op de hoogte zijn van de risico's.
- Zorg ervoor dat kinderen niet met het apparaat spelen.
- Reiniging en onderhoud dient niet te worden uitgevoerd door kinderen waarop geen toezicht wordt gehouden.
LET OP!
- Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.
- De ruimte waarin dit apparaat wordt gebruikt nooit volledig luchtdicht afsluiten (ook niet bij gebruik van twee luchtslangen). Dit voorkomt onderdruk in deze ruimte. Negatieve druk (=onderdruk) de veilige werking van geisers, afzuigkappen, ovens e.d. ontregelen.
- Het niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op het apparaat.
- Til het toestel altijd met twee personen.
a. Koppelstuk luchtafvoer slang aan de unit
b. Deel koppelstuk luchtafvoer slang raamdoorvoer
c. Deel koppelstuk luchtafvoer slang raandoorvoer
d. Luchtafvoerslang
e. Kabelhaken
f. Schroef
g. Houder condenswaterslang
h. Slangtule condenswaterslang
i. Slangklem
j. Condenswaterslang
k. Afstandbediening
I. Batterijen
m. Handleiding
C DE INSTALLATIE
LET OP!
Vóór de ingebruikname van uw airconditioner moet deze minimaal 2 uur rechtop hebben gestaan.
De airconditioner is verplaatsbaar en kan gemakkelijk ergens anders worden geplaatst. Let daarbij op het volgende:
1 Zorg dat het apparaat rechtop en op een vlakke ondergrond staat.
2 Het apparaat niet in badkamer, douche of in een andere vochtige omgeving gebruiken.
3 Voor een goede luchtcirculatie tenminste 30 cm rondom het apparaat vrij houden. Zie afbeelding 2.
Afbeelding 2

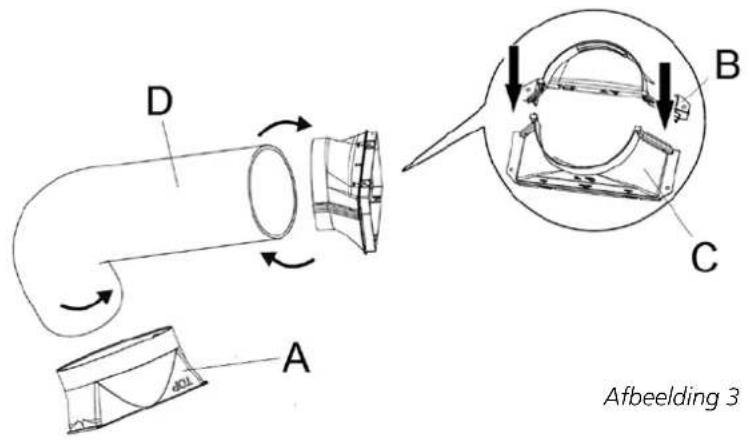

4 Verbind de twee koppelstukken B en C (zie afbeelding 1) door deze in de richting van de pijl (zie afbeelding 3), stevig in elkaar te drukken. Draai vervolgens koppelstuk B en C op de luchtslang.
5 Draai vervolgens koppelstuk A op de luchtslang.
6 Verbind de luchtslang met koppelstuk A (zie afbeelding 1) aan de airconditioner door deze door de geleidingen A aan de achterzijde van de airconditioner omlaag te schuiven tot voorbij de sluiting B (zie afbeelding 4).
Afbeelding 4
7 Voer de andere zijde van de slang met koppelstuk B/C naar buiten, bijvoorbeeld door een raamkier (zie afbeelding 5). Zorg ervoor dat de slang zo recht mogelijk loop (zie afbeelding 6).
De flexibele luchtafvoerslang kan tot ca. 1500 mm worden uitgerekt. De lengte van deze slang is op de capaciteit van het apparaat berekend. Het gebruik van andere slangen of verlengstukken kan storingen aan het apparaat veroorzaken. De lucht moet ongehinderd kunnen stromen, anders kan dit oververhitting van het apparaat of condensatie van water in de luchtafvoerslang tot gevolg hebben. Zorg er daarom voor dat er geen knikken of scherpe bochten in de luchtslang zitten. Om een optimaal resultaat te verkrijgen dienen de luchtslangen tijdens gebruik van de airconditioner korter gehouden te worden dan 1 meter.
D BEDIENING
a. Stand ventilator
b. Selectie toets ventilator
c. Selectie toets sleep functie
d. On/ Off toets
e. Selectie toets timer functie
f. Selectie toets koelen ontvochtigen ventileren
g. LED ventileren functie
h. LED ontvochtigen functie
i. LED koelen functie
j. Toets verhogen setpoint / verhogen tijd timer functie
k. Display, geeft setpoint weer of ingestelde tijd
I. Toets verlagen setpoint / verlagen tijd timer functie
m. LED Health functie
1 Steek de stekker in het stopcontact.
2 Druk op de ⏻-toets om de airconditioner in te schakelen.
3 Met de Ⓞ-toets kunt u de gewenste functie instellen. Door op de ⓣtoets te drukken verspringt de functie van het apparaat als volgt:
Lucht circuleren
KOELEN
Wanneer het apparaat in deze functie is ingesteld kunt u de volgende handelingen verrichten:
- Met de Ⓧ-toets kunt u de gewenste ventilatorsnelheid instellen. Door op de Ⓧ-toets te drukken verspringt de ventilatorsnelheid als volgt:
* Laagste snelheid
✗ Middelste snelheid
Hoogste snelheid
AUTO Auto Automatische snelheid
In de stand "AUTO" zal de ventilator snelheid automatisch in toerental afnemen / toenemen afhankelijk van de ingestelde gewenste ruimte temperatuur en de werkelijke ruimte temperatuur.
- Met de knoppen ⏻ en ⚠ordt de gewenste temperatuur ingesteld (tussen 16°C en 30°C). Het display toont deze instelling.
Het hangt van de omgevingscondities af of de gewenste temperatuur ook werkelijk bereikt kan worden: Het is normaal wanneer de kamer temperatuur boven de "set temp" blijft.
ONTVOCHTIGEN
Als het apparaat (vrijwel) uitsluitend als ontvochtiger wordt gebruikt, breng dan niet de luchtafvoerslang aan en laat de warme lucht terugstromen in de te ontvochtigen ruimte. U dient wel een waterafvoerslang op de afvoer aan te brengen. Zie hiervoor hoofdstuk I.
BEDIENING ONTVOCHTIGING
Door op de toets op de afstandsbediening of op de MODE (FUNCTIE) toets van het controlepaneel te drukken selecteert u de ontvochtigingsfunctie. De ventilator werkt dan op de laagste snelheid.
Het ontvochtiger lampje gaat branden en blijft aan terwijl het apparaat ontvochtigt.
LUCHTCIRCULATIE
In deze functie zal het apparaat alleen de lucht circuleren. De ingaande lucht wordt niet gekoeld of ontvochtigd, maar wel gefilterd.
Als het apparaat in deze functie ingesteld is kunt u de volgende handelingen verrichten:
- Met de ✘-toets kunt u de gewenste ventilatorsnelheid instellen. Door op de ✘-toets te drukken verspringt de ventilatorsnelheid als volgt:
* Laagste snelheid
Middelste snelheid
Hoogste snelheid
AUTO Auto Automatische snelheid
4 Bij het uitschakelen van het apparaat zal de laatst ingestelde functie worden onthouden.
TIMER
5 Indien gewenst kunt u gebruik maken van de timer functie. Met deze functie kunt u het apparaat op een vooraf ingestelde tijd laten in- of uitschakelen. Ga hiervoor als volgt te werk:
- Inschakelen
- Zorg ervoor dat het apparaat in de juiste functie staat:
- Zet het apparaat uit door op
- toets te drukken, zorg er wel voor
tact zit.
- Druk op de
√-toets. Het lampje "Timer set" zal gaan branden.
- Stel nu met de knoppen
- en +en tijd in tussen de 1 en 24 uur.
- Als de ingestelde tijd voorbij is zal het apparaat inschakelen.
- Uitschakelen
- Druk tijdens de werking van het apparaat op de Het lampje "Timer set" zal gaan branden.
toets.
- Stel nu met de knoppen
- en +en tijd in tussen de 1 en 24 uur.
- Als de ingestelde tijd voorbij
s zal het apparaat uitschakelen.
OPMERKINGEN
Om de levensduur van de compressor te verlengen is deze zo ingesteld, dat deze pas drie minuten na het (weer) aanzetten van het apparaat begint te werken.
Het koelsysteem wordt uitgezet zodra de omgevingstemperatuur lager is dan de ingestelde waarde. De ventilator blijft op de ingestelde snelheid werken. Als de omgevingstemperatuur weer boven de ingestelde waarde stijgt, wordt het koelen hervat.
SLEEP
6 Door op de Sleep toets te drukken wordt de sleep functie ingeschakeld. De sleep functie is alleen in te schakelen in de Koel functie. Na het inschakelen van de sleep functie zal de ingestelde temperatuur na 1 uur in bedrijf te zijn geweest met 1°C verhoogd worden. Na twee uren in bedrijf te zijn, wordt de ingestelde temperatuur nogmaals met 1°C verhoogd. De airconditioner zal nu op deze temperatuur blijven werken.
B. Functie selectie toets
C. Toets instellen timertijd en setpoint
D. Toets ventilator snelheid
E. Geen functie voor dit model
F. Geen functie voor dit model
G. Toets health functie
H. Toets nadraaien ventilator bij uitschakelen unit
I. Toets instellen temperatuur uitlezing, ruimte –of setpoint temperatuur.
J. Toets timer functie
K. Geen functie voor dit model
L. Toets sleep functie
M. Geen functie voor dit model
A. Geen functie voor dit model
B. Functie koelen
C. Functie ontvochtigen
D. Functie ventileren
E. Geen functie voor dit model
F. Toetsen zijn vergrendeld
G. Functie sleep
H. Uitlezen setpoint temperatuur / ruimte temperatuur.
I. Geen functie voor dit model
J. Geen functie voor dit model
K. Geen functie voor dit model
L. Ingestelde tijd timer functie
M. Timer functie aan, inschakeltijd of uitschakeltijd airconditioner
N. Geen functie voor dit model
O. Ingestelde Setpoint
P. Nadraaien ventilator is ingeschakeld
Q. Functie Health
R. Zend signaal afstandbediening
S. Ingestelde ventilator snelheid
Richt de voorzijde van de afstandsbediening richting het bedieningspaneel van de air-conditioner. De maximale afstand bedraagt 5 meter.
De bedieningstoetsen van de afstandsbediening hebben dezelfde functie als die van het bedieningspaneel. De functies zijn met de afstandsbediening op dezelfde wijze instelbaar als met het bedieningspaneel van de airconditioner met uitzondering van de timer functie. Tevens heeft de afstandsbediening de functies X-fan, Health en Temp en kunnen de toetsen van de afstandsbediening geblokkerd worden tegen ongewenst gebruik.
X-FAN
Door op de toets X-Fan te drukken wordt de X-Fan functie ingeschakeld. De ventilator van de airconditioner zal nu na uitschakelen van de unit nog enige tijd doordraaien.
LOCK
Door het gelijktijdig indrukken van de + en de – toets worden de toetsen van de afstandsbediening geblokkeerd. Door nogmaals op de + en de – toets te drukken worden de toetsen weer gedeblokkeerd.
HEALTH FUNCTIE
Druk op de HEALTH toets om de health functie te activeren.
Met de health functie wordt cold plasma gegenereerd. Hierdoor vindt een effectieve sterilisatie plaats waardoor bacteriën gedood worden, geurtjes verwijderd en de lucht gevoed wordt met meer negatief geladen zuurstofionen.
TEMP FUNCTIE
Druk op de TEMP toets om een keuze te maken tussen het zichtbaar maken van de setpoint of de ruimtetemperatuur op het display van de airconditioner.
PROGRAMMEREN TIMER FUNCTIE MET DE AFSTANDSBEDIENING
Instellen inschakel tijd
1 Stel de gewenste modus in, koelen drogen of ventileren.
2 Zet de afstandbediening uit met de on/off toets.
3 Druk op de Timer toets. Het pijltje onder T-on en de letter H zal gaan knipperen.
4 Met de – en + toets kan de gewenste tijdsduur van uitschakelen worden ingesteld.
5 Richt de afstandbediening, terwijl het pijltje onder T-on en de letter H nog knipperen, op het display van de airconditioner en druk vervolgens nogmaals op de timer toets. Een pieptoon is hoorbaar en de Timer LED van de airconditioner zal gaan branden.
6 Om de timer functie uit te schakelen, druk op de on/off toets met de afstandsbediening gericht naar de airconditioner. De Timer LED zal uitgaan. De timer functie is nu uitgeschakeld.
Instellen uitschakel tijd
1 Stel de gewenste modus in, koelen drogen of ventileren.
2 Zet de afstandbediening aan met de on/off toets.
3 Druk op de Timer toets. Het pijltje onder T-off en de letter H zal gaan knipperen.
4 Met de – en + toets kan de gewenste tijdsduur van uitschakelen worden ingesteld.
5 Richt de afstandbediening, terwijl het pijltje onder T-off en de letter H nog knipperen, op het display van de airconditioner en druk vervolgens nogmaals op de timer toets. Een pieptoon is hoorbaar en de Timer LED van de airconditioner zal gaan branden.
6 Om de timer functie uit te schakelen, druk op de on/off toets met de afstandsbediening gericht naar de airconditioner. De Timer LED zal uitgaan. De timer functie is nu uitgeschakeld.
Plaatsen batterijen
Verwijder het batterij klepje in de richting van de pijl, zie afbeelding 10.
Plaats de nieuwe batterijen, let daarbij op de + en de – polen en plaats het batterij klepje terug.
Gebruik 2 LR03 AAA 1,5 Volt batterijen. Gebruik geen oplaadbare batterijen of batterijen van een verschillend type.

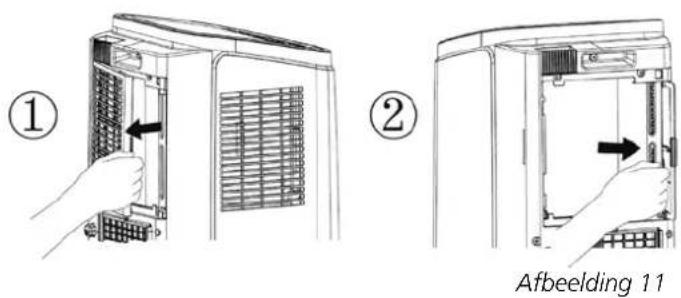

F LUCHTFILTER
De airconditioner is uitgevoerd met twee schermfilters om de circulerende lucht te zuiveren. Reinig na iedere twee weken gebruik deze filters. Verwijder als eerste de filter aan de achterzijde van de airconditioner vervolgens kan nu ook het filter aan de zijkant uit de airconditioner genomen worden (zie afbeelding 11).
Reinig de filters met een zachte borstel. Bij hardnekkig vuil mogen de filter uitgespoeld worden met lauw water met een maximale temperatuur van 40°C. Laat de filters eerst drogen alvorens ze terug te plaatsen in de airconditioner.
De luchtuitlaat is zowel in horizontale richting als in verticale richting te verstellen. Voor het wijzigen van de horizontale luchtstroom, verdraai de horizontale uitblaaslamellen met de hendel 1. Voor het wijzigen van de verticale luchtstroom verdraai de middelste horizontale uitblaas lamel 2 (zie afbeelding 12).
H LEGEN WATERRESERVOIR
In extreme omstandigheden kan het noodzakelijk zijn om het interne waterreservoir te legen. Bij een vol waterreservoir geeft het display H8 aan. De airconditioner slaat automatisch af. Ga voor het legen van het waterreservoir als volgt te werk:
1 Verplaats de unit niet. Heftige bewegingen kunnen waterlekkage geven.
2 Eerst het apparaat uitzetten en de stekker uit het stopcontact halen.
3 Leg een pannetje of een passend bakje op de grond onder de afvoeropening.
4 Haal de rubberen afsluitdop van de afvoer en laat het water er uit lopen (± 0,5 L), afbeelding 13.
5 Schuif de afsluitdop terug om de afvoer, steek de stekker in het stopcontact en zet het apparaat aan. Storingscode H8 zal niet meer zichtbaar zijn op het display.
OPMERKING
Bij gebruik als airconditioner wordt onder normale condities het condenswater via de luchtafvoerslang afgevoerd.

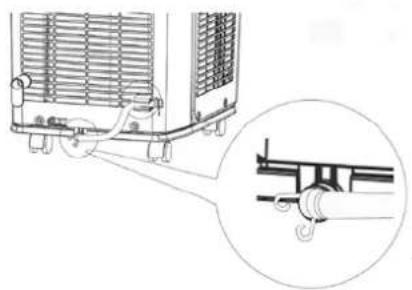

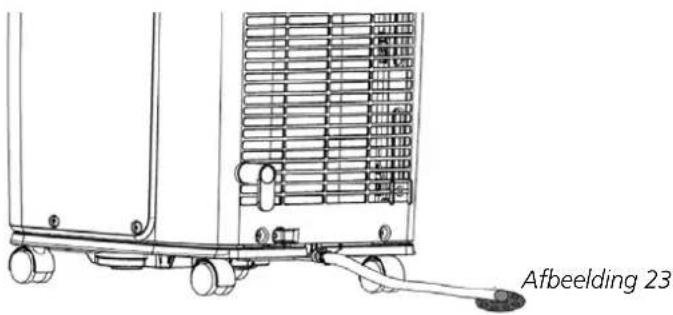

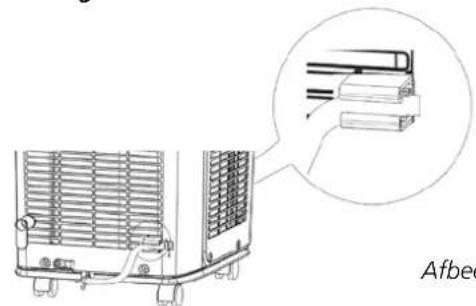

Voor het aftappen van het condenswater uit de onderste condenswaterbak bestaat de mogelijkheid om een permanente slang met slanghouder aan te sluiten. Voor de montage van deze slang met houder zie hoofdstuk I.
I MONTAGE OVERIGE MEEGELEVERDE ONDERDELEN
Montage permanente condenswater afvoer
Wanneer de airconditioner wordt gebruikt in de functie ontvochtigen, moet er een condenswaterslang worden gemonteerd.

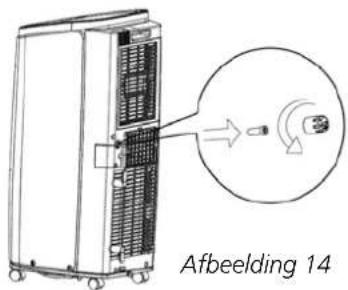

1 Verwijder aan de achterzijde van de unit de condenswaterdop door deze linksom te draaien en neem de rubber dop uit de afvoer (zie afbeelding 14).
2 Sluit de meegeleverde slangtule H (zie afbeelding 1) aan op deze afvoer (zie afbeelding 15).
3 Verbind een waterslang (niet meegeleverd) aan de slangtule (zie afbeelding 16).
4 Zorg ervoor dat de condenswater slang wordt aangesloten op een afvoerputje of opvangbank.
5 Zorg ervoor dat de afvoerslang niet in het water hangt en altijd naar beneden afloop (zie afbeelding 17).
1 Monteer de meegeleverde kabelhaken E met de schroeven F (zie afbeelding 1), op de achterzijde van de airconditioner (zie afbeelding 18).
Montage van de aftapslang met slanghouder
Om het condenswater in de onderste opvangbak af te tappen wordt er een slang met slanghouder meegeleverd met de airconditioner.
1 Verwijder de rubber stop (zie afbeelding 19).
2 Sluit de meegeleverde slang J (zie afbeelding 1), aan op de plaats van de rubber stop (zie afbeelding 20), en borg de slang met slangenklem I.
3 Monteer de slanghouder G (zie afbeelding 1), aan de achterzijde van de air-conditioner (zie afbeelding 21).
4 Indien de slang niet wordt gebruikt voor het aftappen van het condenswater, plaats dan de slang in de slanghouder om lekkage te voorkomen (zie afbeelding 22).
5 Om het condenswater af te tappen, neem de slang uit de houder en voer het condenswater af in een afvoerputje of opvangbakje (zie afbeelding 23).
J ONDERHOUD
PAS OP!
Schakel eerst de unit uit en trek de stekker uit het stopcontact voor u het apparaat of filter gaat schoonmaken of wanneer u de filters gaat vervangen.
Gebruik voor het regelmatig schoonmaken van de buitenkant van het apparaat uitsluitend een zachte, vochtige doek.
Voor het onderhoud van de filters, zie hoofdstuk F "Luchtfilter".
OPMERKING
Gebruik het apparaat nooit zonder gaasfilter.
K OPBERGEN
1 Leeg het waterreservoir (zie hoofdstuk H).
2 Maak het gaasfilter schoon (zie ook hoofdstuk F).
3 Zet het apparaat enkele uren aan in luchtcirculatiestand, waardoor het binnenwerk volledig droog wordt.
4 Bescherm tegen stof en op een droge, niet voor kinderen bereikbare, plaats opbergen.
L STORINGEN
| Probleem Oorzaak Oplossing | |
| Airconditioner werkt niet | Stroomstoring? Wacht totdat er weer stroom is. |
| Zit de stekker niet goed in het stopcontact? | Steek de stekker goed in het stopcontact. |
| Is de luchtschakelaar uitgeschakeld of de zekering doorgebrand? | Laat de luchtschakelaar of zekering door een vakman vervangen. |
| Is er een storing in het circuit? | Laat het circuit door een vakman vervangen. |
| Is de unit opnieuw opgestart nadat deze plotseling is gestopt? | Wacht 3 minuten en schakel vervolgens de unit opnieuw in. |
| Koelt (verwarmt) niet goed | Is de spanning te laag? Wacht totdat de spanning is hersteld. |
| Is het filter te vuil? Maak het filter schoon. | |
| Is de ingestelde temperatuur goed? Pas de temperatuur aan. |
| Zijn deuren en ramen gesloten? Sluit deuren en ramen. |
| Airconditioner ontvangt geen signaal van afstandsbediening of afstandsbediening reageert niet goed | Wordt de unit ernstig gestoord (bijvoorbeeld door statische druk, spanningsschommelingen)? | Haal de stekker uit het stopcontact. Steek na ongeveer 3 minuten de stekker in het stopcontact en zet de unit aan. |
| Bevindt de afstandsbediening zich binnen het ontvangstbereik? | Het ontvangstbereik van de afstandsbediening is 8 m. Overschrijd dit bereik niet. |
| Wordt het signaal gestoord door obstakels? | Verwijder de obstakels. |
| Reageert de afstandsbediening niet goed? | Controleer de batterijen van de afstandsbediening. Vervang de batterijen als de spanning laag is. |
| Is er een tl-lamp in de ruimte? | Houd de afstandsbediening dichter bij de airconditioner. |
| Schakel de tl-lamp uit en probeer het nogmaals. |
| Airconditioner blaast geen lucht | Wordt de luchtinlaat of -uitlaat geblokkeerd? | Verwijder de obstakels. |
| Staat de unit op verwarmen terwijl de binnentemperatuur hoger is dan de ingestelde temperatuur? | De binnenunit zorgt ervoor dat de ventilator geen lucht blaast zodra de ingestelde temperatuur wordt bereikt. |
| Is de verwarming zojuist ingeschakeld? | Om geen koude lucht in de ruimte te blazen, wordt het blazen eerst enige tijd uit-gesteld. Dit is een normaal verschijnsel. |
| Is de verdamper ontdooit? (Controleer dit door het filter te verwijderen.) | Dit is een normaal verschijnsel. De air-conditioner begint te ontdooien. Zodra hij helemaal ontdood is, werkt hij weer normaal. |
| De ingestelde temperatuur kan niet worden gewijzigd | Bevindt de unit zich in de automatische modus? | De temperatuur kan in de automatische modus niet worden aangepast. |
| Ligt de gewenste temperatuur buiten het instelbereik? | Instelbereik van de temperatuur: 16 °C - 30 °C. |
| Onaangename geur | Er is iets in de ruimte wat een onaangena-me geur verspreidt, bijv. een meubelstuk, een sigaret, enz. | Verwijder dit voorwerp. Maak het filter schoon. |
| Er is een abnormaal geluid hoorbaar | Wordt de unit gestoord door onweer, radio, enz.? | Haal de spanning van het apparaat. Sluit daarna de spanning weer aan. Zet vervol-gens de unit opnieuw aan. |
| Er is een geluid hoor-baar dat klinkt als stromend water | Is de unit zojuist in- of uitgeschakeld? | Het stromen van het koudemiddel in de airconditioner is hoorbaar. Dit is een nor-maal verschijnsel. |
| E5 Overspanningsbeveiliging | Haal de spanning van het apparaat en schakel de unit vervolgens na 10 minuten opnieuw in. Neem contact op met een vakman voor onderhoud aan de unit indien de code 'E5' nog steeds aangegeven wordt. | |
| H8 Behuizing staat vol water | 1. Verwijder het water uit de behuizing.2. Neem contact op met een vakman voor onderhoud aan de unit indien de code 'H8' nog steeds aangegeven wordt. | |
| F1 Storing binnentemperatuursensor | Neem contact op met een vakman om het probleem op te lossen. | |
| F2 Storing verdampingstemperatuursensor | Neem contact op met een vakman om het probleem op te lossen. | |
| F0 | 1. Er lekt koudemiddel2. Het systeem wordt geblokkeerd | 1. Schakel de spanning opnieuw in nadat deze 30 minuten uitgeschakeld is geweest met de stekker uit het stopcontact;2. Neem contact op met de klantenservice als de storing niet verdwijnt. |
| H3 Overdrukbeveiliging | compressor | 1. Controleer of de unit zich in een omgeving bevindt met een hoge temperatuur of hoge luchtvochtigheid; schakel de unit uit als de omgevingstemperatuur te hoog is. Schakel de unit pas weer in zodra de omgevingstemperatuur minder dan 35 °C is.2. Controleer of de verdamper en condensor worden geblokkeerd; zo ja, neem de blokkades weg, schakel de unit uit en schakel deze vervolgens weer in. 3. Neem contact op met onze klantenservice als de storing niet verdwijnt. |
| E8 Storing overdruk | |
| F4 | Er is kortsluiting in de temperatuursensor van de buitenleiding | Neem contact op met een vakman om het probleem op te lossen. |
Probeer nooit zelf het apparaat uit elkaar te nemen of te repareren. Bij onvak-kundige reparatie vervalt de garantie. Niet vakkundige reparatie kan de gebruiker van het apparaat in gevaar brengen.
M GARANTIEBEPALINGEN
U krijgt op de airconditioner 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:
- Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
- Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
- De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
- Onderdelen die aan normale slijtage onderhevig zijn, zoals de filter, vallen buiten de garantie.
- De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
- De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
- De verzendkosten en het risico van het opsturen van de airconditioner of onder delen daarvan, komen altijd voor rekening van de koper.
- Schade, veroorzaakt door het niet gebruiken van de geschikte Qlima filters, valt buiten de garantie.
Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, kunt u de airconditoner ter reparatie aanbieden bij uw dealer.
Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terecht komen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen. Batterijen niet in het vuur werpen, daar deze kunnen exploderen of gevaarlijke vloeistoffen kunnen uitstoten. Indien u de afstandsbediening vervangt of vernietigt, de batterijen uitnemen en deze conform de geldende wetgeving·weggooien daar deze schadelijk zijn voor het milieu.
Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.
Deze apparatuur bevat koelmiddel R410A in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R410A niet ontsnappen in de atmosfeer: R410A is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 2087.
Defecte elektrische apparaten horen niet bij het huisafval. Zorg voor een goede recycling waar mogelijk. Vraag eventueel uw gemeente of uw lokale handelaar voor een deskundig recycling advies.
Indicatief gebruiken, wijzigingen voorbehouden
| Type | P432 |
| Koelcapaciteit* W | | 3520 |
| EE Class* | A |
| EER* | 2.61 |
| Opgenomen vermogen kW | | 1.35 |
| Opgenomen vermogen Standby | W | 0.34 |
| Stroomverbruik nom. A | | 5.97 |
| Aansluitspanning V/Hz/F | | 230 / 50 / 1 |
| Luchtverplaatsing max. m | ^3/_h | 360 |
| Ontvochtiging max. ** L/24h | | 46 |
| Geschikt voor m | 3 | 80 - 100 |
| Compressor type | roterend |
| Koelmiddel type/gr | | R-410A / 790 |
| Thermostaat range °C | | 16 - 30 |
| Ventilatorsnelheden | 3 |
| Max. geluidsniveau (sound pressure level / sound power level) | dB(A) | 53 / 65 |
| Afmetingen (b x h x d) mm | | 390 x 820 x 405 |
| Gewicht kg | | 39 |
| Beschermingsklasse | IP X0 |
| Afstandsbediening | ja |
| Zekeringen | 3.15A / 250V |
* Conform EN 14511
** Ontvochtiging bij 32°C / 80% RH
ISTOTNE CZEŚCI
