Producttype	Vrijstaand elektrisch fornuis
Merk	Gorenje
Model	ECT330CSC
Geschatte afmetingen	85 cm (hoogte) x 50 cm (breedte) x 60 cm (diepte)
Geschat gewicht	55 kg
Elektrische voeding	230 V / 50 Hz, 10,5 kW
Aantal kookzones	4 vitrokeramische zones
Type bediening	Handmatig met draaiknoppen
Ovenfuncties	Natuurlijke convectie, hetelucht, grill, onderwarmte
Oveninhoud	Ongeveer 65 L
Type reiniging van de oven	AquaClean (stoomreiniging)
Kinderveiligheid	Bedieningsvergrendeling
Automatische veiligheidsuitschakeling	Ja, programmeerbaar
Ovenverlichting	Halogeenlamp
Ovendeur	Verwijderbare dubbele beglazing voor reiniging
Inclusief accessoires	Rooster, bakplaat, draaiplateau (afhankelijk van model)
Repareerbaarheidsindex	6,5 / 10 (schatting)
Reserveonderdelen beschikbaar	Ja, via erkende Gorenje-service
Energieklasse van de oven	A (schatting)

Veelgestelde vragen - ECT330CSC GORENJE

Hoe maak ik het ovenglas schoon?

Gebruik het programma AquaClean: giet een beetje water op de bodem van de oven, activeer de cyclus en veeg daarna af met een zachte doek. De deur is verwijderbaar voor een grondige reiniging.

Wat te doen als een kookzone niet verwarmt?

Controleer eerst of de kookplaat onder spanning staat en of de zone is ingeschakeld. Als het probleem aanhoudt, kan het een interne zekering of een defecte weerstand zijn. Neem contact op met een erkende technicus.

Hoe stel ik de klok in op het fornuis?

Gebruik de bedieningsknoppen: druk op de knop 'Klok' (of een combinatie), draai vervolgens de selectieknop om de uren en minuten aan te passen. Raadpleeg de handleiding voor de exacte stappen.

Kan ik koperen of gietijzeren pannen gebruiken?

Ja, zolang de bodem vlak en glad is om krassen op de vitrokeramische plaat te voorkomen. Vermijd het schuiven van de pannen.

De oven geeft een brandlucht af bij eerste gebruik

Dat is normaal: de thermische bescherming en fabricageresten verbranden. Verhit de oven leeg op 250°C gedurende 30 minuten om de geuren te verwijderen.

Hoe vervang ik de ovenlamp?

Schakel de stroom uit, draai de lampafdekking los (meestal aan de achterkant van de oven), vervang door een halogeenlamp van hetzelfde type (G9, 25W). Monteer weer.

Foutcode E01 wordt weergegeven, wat te doen?

Foutcode E01 duidt meestal op een probleem met de temperatuursensor. Schakel het apparaat 10 minuten uit en zet het weer aan. Als de fout aanhoudt, neem contact op met de klantenservice.

Wat is het aanbevolen onderhoud?

Reinig de vitrokeramische plaat na elk gebruik met een speciaal product. Voor de oven, gebruik regelmatig de AquaClean-cyclus. Controleer de deurrubbers.

Is het fornuis compatibel met een standaard stopcontact?

Nee, het vereist installatie door een gekwalificeerde elektricien vanwege het vermogen (10,5 kW). Aansluiting op 230V enkelfasig of driefasig, afhankelijk van het model.

Waar vind ik reserveonderdelen?

De onderdelen zijn verkrijgbaar bij erkende Gorenje-dealers of online op gespecialiseerde websites. Gebruik het modelnummer ECT330CSC om de onderdelen te identificeren.

GEBRUIKSAANWIJZING ECT330CSC GORENJE

Notice d'utilisation, d'installation et de raccordement Aanwijzingen voor gebruik, montage en aansluiting

Vitrokeramische Inbouw Kookplaat

De vitrokeramische inbouw kookplaat is enkel bestemd voor huishoudelijk gebruik. Onze apparaten worden verpakt in leefmilieu vriendelijke materialen die kunnen gerecycleerd, weg geworpen of vernietigd worden, zonder enige schade te berokkenen aan het leefmilieu.

Ze dragen dus ook de passende labels.

Wanneer de levensduur van uw apparaat voorbij is, en U het niet langer wil gebruiken, zorg er dan voor dat U het leefmilieu niet vervuild en ga het afleveren bij de geautoriseerde inzamelaars van oude huishoudapparaten.

Instructies voor het gebruik

Deze werden opgesteld voor de gebruiker en beschrijven het apparaat en zijn gebruik. Ze zijn geschikt voor de verschillende modellen van het apparaat; het is dus mogelijk dat U er bepaalde functiebeschrijvingen in vindt, die uw model niet heeft.

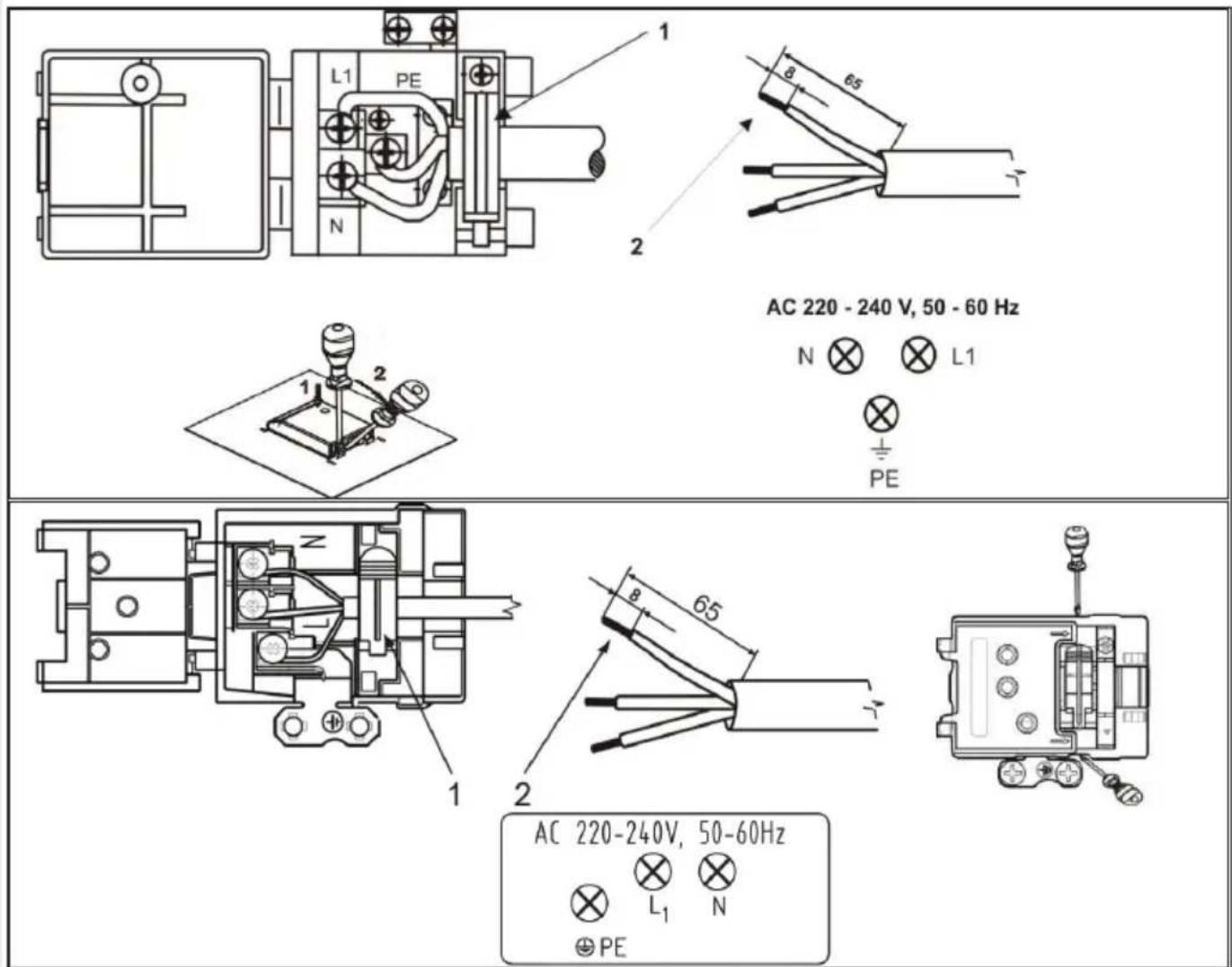

Instructies voor de aansluiting van het apparaat

Aansluiting moet uitgevoerd worden volgens de richtlijnen in artikel "Elektrische aansluiting", en volgens de geldende standaard normen.

Ze mogen eveneens enkel en alleen door bevoegde vakmannen gebeuren.

Kenplaat

De kenplaat met de basis informatie bevindt zich onder het apparaat.

Beveiliging tegen brandgevaar

Langs de ene kant mogen de apparaten tegen een hogere keukenkast komen. Aan de andere kant daarentegen mogen er alleen keukenkasten komen van gelijke hoogte komen.

Belangrijke waarschuwingen

• Het apparaat mag enkel door bevoegde vakmensen geinstalleerd worden.
• Bepaalde zones van het kookvlak (rond de kookplaten) zijn zeer warm wanneer het apparaat werkt. Houdt de kinderen weg van het apparaat en waarschuw hen voor het brandgevaar.
• Hete olie brandt gemakkelijk dus moet U bij het bereiden van voedsel (bijvoorbeeld frieten), voortdurend opletten.
• Kookplaten mogen nooit onbedekt (zonder pot of pan erop) aangestoken worden.
• Gebruik het apparaat nooit om de kamer te verwarmen.
• Gebruik de vitrokeramische kookplaat nooit als werktafel. Scherpe voorwerpen kunnen het kookvlak beschadigen.
• Bereiding van voedsel in aluminium of plastiek vormen is niet toegelaten. Plaats nooit plastieken voorwerpen of aluminium folie op het kookvlak.
• Als er in de elektrische stekker nabij de kookplaat andere apparaten aanges loten worden moet U er voor zorgen dat de elektrische kabel niet in contact komt met de kookzones.
• Bewaar geen ontvlambare of temperatuursgevoelige producten zoals, reinigingsmiddelen, verstuivers, detergenten, enz., onder het apparaat.
• Gebruik nooit de vitrokeramische kookplaat als er een barst in is of als ze gebroken is. Als U iets dergelijk vaststelt moet U onmiddellijk de elektriciteitstoevoer afsluiten.
• Ingeval van verkeerde werking van het apparaat moet U de elektriciteitstoevoer afsluiten en de diensten na verkoop waarschuwen.
• Het apparaat is overeenkomstig alle voorgeschreven veiligheidsnormen gefabricærd. Desondanks is het niet aan te raden dat het zonder het nodige toezicht wordt gebruikt door personen met verminderde lichamelijke-, motorische- of geestelijke capaciteiten of personen met onvoldoende ervaring of kennis. Hetzelfde geldt ook voor het gebruik van het appa raat door minderjarigen.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

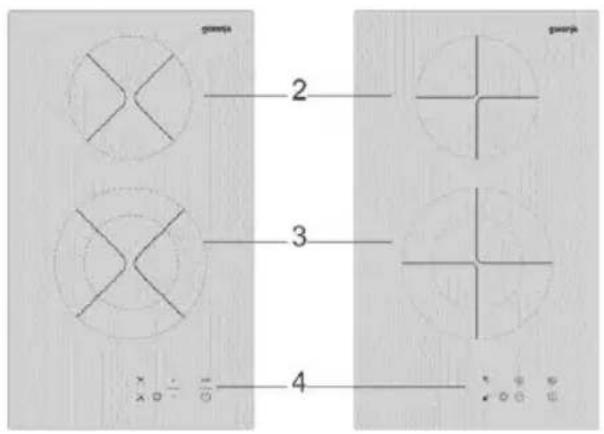

Vitrokeramisch kookvlak

1 - voorkookzone
2 - achterkookzone
3 - voorkookzone - duozone
4 - bedieningspaneel

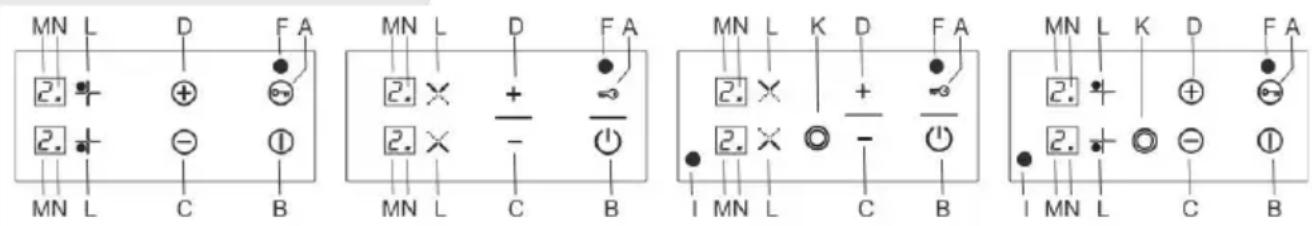

Elementen van de besturingsmodule

A – sensor afsluiten van functie (sleutel)
B - sensor netschakelaar
C - sensor minus (-)
D - sensor plus (+)
F - controlelamp van het afsluiten van kookplaat
I - controlelamp aansluiten van de buitenkring van duozone
K - sensor duozone
L - sensor kookzone
M - indicator prestatievermogen
N - symbool van activatie van kookzone

Kookgerei (potten en pannen)

Het vitrokeramische kookvlak heeft 4 kookplaten, afgetekend als kookzones. Het oppervlak is plat, zonder enige inkeping waar eventueel vuil in zou kunnen kruipen.

• De kookplaten bereiken zeer snel de gekozen temperatuur, terwijl de omringende zones koud blijven.
• Het kookvlak weerstaat aan temperatuur wisselingen.
• Het kookvlak heeft eveneens een goede weerstand. Kookpannen kunnen stevig op de oppervlakten geplaatst worden zonder dat dit gevolgen heeft.
• Vermijd het gebruik van het kookvlak als werkzone.
• Scherpe voorwerpen kunnen krassen veroorzaken.
• Probeer nooit voedsel te bereiden in plastieken of aluminium recipiënten. Plaats nooit plastieken voorwerpen of aluminium folie op het warme kookvlak.
• Vermijd koffie te maken in de traditionele Turkse koffie keteltjes want de diameter van de bodem van deze keteltjes is te klein en de kookplaat kan beschadigd worden.

OPGELET!

Indien suiker, of sterk gesuikerde voedingswaren, op de kookplaat vallen moet U die zo snel mogelijk van de plaat vegen en de suikerresten afkrabben wet een krabbertje, zelfs indien de kookzone nog warm is; zoniet beschadigt U de kookplaat.

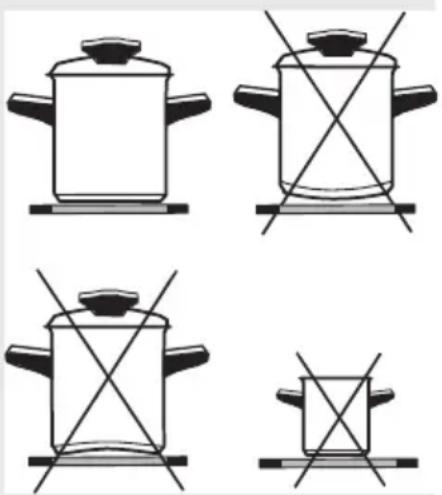

Gebruik enkel kookgerei van hoge kwaliteit met platte en stevige bodems.

• Plaats de pot in het midden van de kookplaat wanneer U aan het koken bent.
• Indien U vuurvaste glazen potten gebruikt, volg dan de instructies van de fabrikant.
• Indien U hoge druk potten gebruikt om voedsel te bereiden moet U deze voortdurend in het oog houden, tot de gepaste druk bereikt werd. In dit geval moet U starten op de maximum sterkte van de kookplaat, en deze daarna geleidelijk verminderen, volgens de richtlijnen van de fabrikant.
• Wanneer U potten gebruikt met een hoge radiatie (fel stralende oppervlakten), of potten met een dikke bodem, zal de tijd om tot het kookpunt te komen langer zijn (tot 10 minuten). Bijgevolg is het aangeraden om, ingeval U grote hoeveelheden vocht moet koken, een donkere pot te gebruiken, met een platte bodem.

De kookzone kan beschadigd worden :

• indien U ze laat aanstaan zonder dat er enige pot of pan op geplaatst werd, of indien er een ledige pot of pan blijft opstaan;
• indien onaangepast kookgerei wordt gebruikt: een oneven platte bodem of een te kleine diameter (zie Turkse koffiekan).
• Het gebruik van potten of pannen in terracotta (aarde) zal meer dan waarschijnlijk krassen veroorzaken op de vitrokeramische kookplaat.
• Alvorens enige pot of pan op de kookplaat te zetten moet U ze goed droog wrijven; hierdoor verhoogt U de warmtegeleiding en beschermt U de kookplaat tegen beschadiging.

Tips voor energiebesparing

• Waneer U nieuwe potten en pannen koopt, kijk na of de aangeduide diameter die van de bovenste boord of de onderste boord is. Deze laatste is gewoonlijk kleiner.
• Snelkokers met stoom (economische potten) werken met druk in een volledig luchtledig binnenste, ze zijn zeer economisch in verbruik en besparen zowel tijd en energie. Korte kooktijden zijn eveneens beter voor het behoud van de vitamines.
• Doe steeds voldoende water in de snelkokers met stoom, zoniet kan er oververhitting ontstaan die zowel de kookpot als de kookplaat kan beschadigen.
• Bedek de pot of pan steeds met het aangepast deksel.
• Gebruik steeds een pot of pan die aangepast is aan de hoeveelheid voedingswaar die U klaarmaakt. Indien U een zeer grote pot gebruikt voor een kleine hoeveelheid voedsel verbruikt U veel meer energie.

Besturing van het apparaat

Ijking van sensoren

Tijdens de tijd wanneer de sensoren zich aan externe voorwaarden aanpassen:

• Leg op hun oppervlakte geen voorwerpen, anders kan het tot de activatie van de foutmodus komen.
• Houdt de oppervlakte van sensoren altijd schoon.
• Niet bloot aan een sterke verlichting stellen, zoals b.v. halogeenlamp of scherpe zonneschijn enz.

Bij de niet opvolging van deze voorwaarden kan het niet tot de juiste ijking van sensoren komen en op de display verschijnt eer foutmelding (zie tabel). Na het verwijderen van de oorzaak komt het automatisch tot de juiste ijking.

BEDIENINGSPANEEEL

LET OP!

INSCHAKELEN VAN KOOKPLAAT

INSCHAKELEN VAN KOOKZONE

INSTELLEN VAN GRAAD VAN VERMOGEN ZONDER FUNCTIE VAN VOORWARMEN:

AANMERKING:

• De sensorbediening wordt door het aanraken van het betreffende symbool aan de glaskeramische kookplaat geactiveerd. Houdt het bedieningspaneel dus schoon en droog.
• De sensoren reageren niet op donkere matte kleuren (zwarte handschoenen niet gebruiken). Leg niets op het bedieningspaneel van de kookplaat.
• Let op het ongewenste inschakelen van het apparaat, b.v. door huisdieren!

Druk alleen de symbool B (netschakelaar). Op beide displays verschijnt het symbool „O“ of „H“ en de symbol van activatie van de kookzone „N“ knipperen. Waneer niet binnen 10 seconden een keuze wordt ingesteld, wordt de kookplaat automatisch uitgeschakeld.

Binnen 10 sec na het inschakelen van de kookplaat druk de sensor „L“ van de gewenste kookzone. Het betreffende symbool van de activatie van de kookzone „N“ blijft permanent schijnen, overige symbolen „N“ gaan uit. Binnen 8 sec wordt met behulp van sensoren „+“ a „-“ de gewenste graad van vermogen (1 – 9) ingesteld.

Activeer de kookzone (symbool „N“ schijnt permanent) en kies binnen 8 sec de graad van vermogen

In het geval van het instellen van de graad van vermogen met behulp van de sensor

„-“ zullen gedurende 8 sec afwisselend de gekozen graad van vermogen en het symbool „A“ knipperen. Na afloop van deze tijd blijft de gekozen graad van vermogen op de display weergegeven.

INSTELLEN VAN GRAAD VAN VERMOGEN MET FUNCTIE VAN VOORWARMEN:

Maakt het koken gemakkelijker door het aan de kook brengen van het gerecht met het volle vermogen, daarna wordt het vermogen automatisch op de gekozen lagere graad ingesteld.

• Activeer de betreffende kookzone.
- Druk de sensor „-“, op de display knippert afwisselend 9 en A.
- Door het herhaalde drukken van de sensor „-“ (binnen 8 sec) wordt de gewenste tijd van de voorverwarming en de graad van vermogen na de afloop van deze tijd gekozen (zie tabel).
- Wordt geen activatie van het voorwarmen uitgevoerd, blijft de graad 9 ingesteld en de functie van het voorwarmen wordt automatisch gedeactiveerd.

Tijdens het gehele voorwarmen is de kookzone op het maximale vermogen ingesteld en op de display verschijnen afwisselend het symbool „A“ en de voorgekozen graad van vermogen. Na het aflopen van het voorwarmen schakelt de kookzone automatisch in de voorgekozen graad van vermogen.

De tijd van de voorverwarming voor betreffende graden van vermogen zijn in de tafel aangegeven.

Graad van vermogen	Bedrijfstijd op het maximale vermogen (tijd van voorverwarmking)	Veiligheidsuitschakelen
U	-	6 uur
1	60 sec	6 h
2	3 min	6 uur
3	4 min 42 sec	5 h
4	6 min 30 sec	5 uur
5	8 min 30 sec	4 uur
6	2 min 30 sec	1,5 uur
7	3 min 30 sec	1,5 uur
8	4 min 30 sec	1,5 uur
9	-	1,5 uur

WIJZIGING VAN GRAAD VAN VERMOGEN

UITSCHAKELEN VAN APPARAAT

INSCHAKELEN VAN DUOZONE

UITSCHAKELEN VAN DUOZONE

Om de graad van vermogen te wijzigen, activeer de betreffende kookzone (sensor „L“) en door het drukken van sensoren „+“ a „-“ voer de gewenste wijziging uit

Het apparaat mag telkens door de sensor „B“ gedurende 1 sec uitgeschakeld worden.

De duozone mag telkens tijdens het koken ingeschakeld worden.

• De betreffende zone wordt door het drukken van de sensor „L“ voor de duozone geactiveerd.
• Op de display schijnt decimaal punt, vervolgen s komt het door het drukken van de sensor „K“ tot de activatie van de duozone en het symbool „I“ begint te schijnen.

Op dezelfde manier voorgaan, het komt tot het uitgaan van het symbool „I“ en er wordt de buitenkring van de kookzone uitgeschakeld.

UITSCHAKELEN VAN KOOKZONE

INDICATOR VAN RESTWARMTE

AANMERKING

FUNCTIE VAN HOUDEN VAN HET GERECHT IN WARME TOESTAND

AFSLUITEN VAN BEDIENING VAN KOOKPLAAT

AANMERKING:

KINDERVEILIGHEID

VOLGORDE

• Activeer de betreffende kookzone
- Door het gelijktijdige drukken van beide sensoren D (+) en C (-) wordt de kookzone uitgeschakeld of door het drukken van de sensor C (-) wordt opeenvolgend de graad van vermogen op „0“ ingesteld.
- Na het uitschakelen van de kookzone geeft de display van de betreffende zone het symbool „H“ weer dat erop attent maakt dat deze zone heet is en dat het mogelijk is van de restwarmte gebruikt te maken.

Onmiddellijk na het uitschakelen van de kookzone of van de gehele plaat verschijnt op de display „H“. Dat betekent dat de kookzone verwarmt is aan de temperatuur hoger dan 60°C. Na het afkoelen van de plaat verdwijnt het symbool.

Verschijnt het symbool „H“ op de display na de aansluiting van de plaat aan het elektriciteitsnet (b.v. bij het inschakelen na de uitval van spanning tijdens het koken of bij de eerste aansluiting van de plaat aan het elektriciteitsnet) betekent dat, dat de plaat vanaf de toevoer van de elektrische energie in een hete toestand losgekoppeld is.

Het gaat om geen storing, het symbool „H“ verdwijnt na de afloop van de door de fabrikant ingestelde tijd.

Met behulp van laag vermogen wordt het gerecht in warme toestand gehouden. Instellen van funkce:

• De kookzone wordt aan de graad van vermogen 1 ingesteld en de sensor „-“ wordt gedrukt.
• Op de display verschijnt „u“

Wanneer u de ingestelde modus van de kookplaat afsluiten wilt (het verhindert het ongewenste verstellen van de kookplaat tijdens bedrijf), druk de sensor A (sleutel) tenminste gedurende 2 sec. De controlelamp „F“ begint te schijnen.

Bij de afgesloten bediening van de kookplaat blijft functioneel alleen maar het uitschakelen van de kookplaat (door het drukken van de sensor B (netschakelaar) of het uitschakelen van het afsluiten door het drukken van de sensor A (sleutel). Na het uitschakelen van het afsluiten (indicatiediode bij de sensor A gaat uit) kunt u weer alle functies van de kookplaat bedienen.

Afsluiten van de kookplaat is alleen in de ingeschakelde toestand mogelijk.

De kinderveiligheid dient tot de verhindering van de aanwending van het apparaat De kinderveiligheid kan alleen geactiveerd worden indien geen graad van vermogen van kookzones ingesteld is.

• Schakel de kookplaat door het drukken van de sensor „B“ in.
• Op displays verschijnen knipperende decimale punten.
• Druk binnen 3sec tegelijkertijd sensoren „+“ en „-“ en vervolgens de sensor „+“.
• Op displays verschijnt voor een moment L en de plaat gaat uit.
• Bij de poging om de plaat in te schakelen gaat L aan

DEACTIVATIE - UITSCHAKELEN VAN KINDERVEILIGHEID

UITSCHAKELEN VAN KOOKPLAAT AUTOMATISCH

UITSCHAKELEN VAN KOOKPLAAT ALS BESCHERMING

VEILIGHEIDSUITSCHAKELEN VAN KOOKPLAAT

• Schakel de plaat door het drukken van de sensor „B“ in
• Op displays begint L te schijnen
• Druk binnen 3 sec tegelijkertijd sensoren „+“ en „-“ en vervolgens de sensor „-“.
• De plaat is bereid tot de aanwending

Wanneer u alle kookzones uitschakelt, wordt de kookplaat binnen 10 seconden automatisch uitgeschakeld.

De hele kookplaat wordt uitgeschakeld indien u een sensor of meer sensoren langer dan 12 seconden drukt (b.v. als u een droogdoek of een pot op bedieningssymbolen legt).

De plaat is voorzien van een veiligheidsuitschakelen. De tijd wanneer het tot het uitschakelen komt is van de ingestelde graad van vermogen afhankelijk – zie tabel.

Tabel van fouten
Display	Oorzaak
F1	• te sterke belichting
F2	• sterk pulserend licht (b.v. lamp)
F3	• met een licht voorwerp overdekte sensor
F4	• sterke variabele belichting
FF	• overdekte sensoren (b.v. overgelopen vloeistof

AANMERKING:

De symbolen FF, F1 tot F4 verschijnen afwisselend met de symbolen A0 – A9 die een concrete sensor aangeven

Bij een ongeschikte aanpassing van de kookplaat (b.v. verwarming van een lege pot) kan het tot de oververhitting komen. Deze toestand wordt op de displays met het symbool „t“ gesignaleerd.

Reiniging en onderhoud van de vitrokeramische kookplaat

Vitrokeramische kookplaten mogen enkel gereinigd worden als ze koud zijn, liefst na elk gebruik, anders zullen de minste vlekken die gemaakt werden tijdens het koken, bij elk volgend gebruik in de oppervlakte inbranden. Gebruik voor het regelmatig reinigen van uw vitrokeramische kookplaat speciale kuisproducten; deze werden ontwikkeld om het kookvlak te beschermen met een beschermende film.Veeg, vóór elk gebruik, het stof en andere vuilrestjes van de plaat – deze kunnen de oppervlakte krassen (Fig 1). Waarschuwing : het gebruik van staalwol, bijtende sponsen zowel als bijtende kuisproducten, kunnen de oppervlakte van de plaat krassen. De oppervlakte kan ook beschadigd worden door het gebruik van agressieve sprays en ongeschikte vloeibare chemische stoffen (Fig.1 and 2).

De decoratieve tekeningen op de plaat kunnen, door het gebruik van agressieve onderhoudsproducten of door ruwe en beschadigde bodems van potten, verdwijnen (Fig. 2).

Kleine vlekken worden weggenomen met een zachte, vochtige doek en daarna moet de oppervlakte droog gewreven worden (Fig. 3). Watervlekken kunnen verwijderd worden met een zachte azijn oplossing. Gebruik deze oplossing niet voor het reiniging van de omlijsting van de kooktafel oppervlakte (bepaalde modellen zouden hun glans kunnen verliezen). Gebruik nooit agressieve sprays of producten om kalksteen te verwijderen (Fig. 3). Belangrijke vlekken moeten verwijderd worden met speciale producten voor vitrokeramische apparaten. Volg zorgvuldig de instructies van de fabrikant. Zorg ervoor dat U nauwkeurig alle resten van de onderhoudsproducten van de oppervlakte van de plaat verwijderd, zodat ze niet kunnen opgewarmd worden bij een volgend gebruik en aldus de plaat beschadigen (fig. 3) Moeilijke en ingebrande vlekken kunnen verwijderd worden met een speciale krabber voor vitrokeramische platen. Let op dat het plastieken handvat van de krabber niet in aanraking komt met de warme kookplaat (Fig. 4). Gebruik de krabber voorzichtig om kwetsuren te vermijden! Suiker en voedsel dat suiker bevat, moet U zo vlug mogelijk van de plaat krabben, zelfs terwijl de platen nog warm zijn (Fig. 4). Het ontkleuren van de vitrokeramische plaat heeft geen effect op de goede werking van het kookstel, maar is moeilijk te vermijden. In de meeste gevallen is dit het gevolg van ingebrande voedselresten of van het sleuren van potten en pannen over de oppervlakte (vooral potten met aluminium of koperen bodems).

Belangrijk:

Alle hierboven omschreven ongemakken zijn enkel van esthetische aard en beinvloeden het gebruik van het apparaat niet. Deze fouten zijn niet gedekt door de garantie.

Plaatsen van het apparaat in de inbouwopening

Opgepast!

• Om alle mogelijke problemen te vermijden mag het apparaat enkel geinstalleerd worden door bevoegde vakmensen.
• Panelen en andere stukken van de keukenkast waar het apparaat moet inkomen, moeten behandeld worden met warmtebestendige producten (100°C) anders kunnen ze ontkeuren of vervormd worden door de warmte.
• Het kookoppervlak is voorzien om ingebouwd te worden in een werkblad bovenop de keukenkast van een breedte van 600 mm of meer.
• Na de installatie van het inbouw apparaat moet U er voor zorgen dat U toegang hebt tot de twee fixeerelementen vooraan.
• Ophangkasten boven het kookblad moeten geinstalleerd worden in die zin dat er voldoende afstand is om op een goede manier te kunnen werken
• De afstand tussen de kooktafel en de dampkap moet tenminste zo groot zijn als aangegeven i n de instructies voor de installatie van dampkappen, maar mag in geen geval minder zijn dan 650 mm.
• Het kookelement mag ingebouwd worden tussen een meubel van gelijke hoogte van het werkplan en een meubel dat hoger is. In dit geval moet de afstand tussen dit laatste meubel en het apparaat minimum 40 mm zijn.
• Het gebruik van decoratieve elementen in hout op de werktafels achter het apparaat is enkel toegelaten als de afstand minimum even groot is als op de plannen voor installatie.
• De minimum afstand tussen de kooktafel en de muur is aangegeven op het plan van de installatie en moet minstens 650 mm zijn.

Afmetingen van de inbouwkast

• De kooktafel kan op eender welk werkblad geinstalleerd worden op voorwaarde dat ze een dikte heeft van 30 tot 50mm.
• Deze kast mag geen schuif hebben. Indien de kast uitgerust is met een horizontale plaat, moet de afstand tussen de plaat en het kookelement minstens 15cm zijn. Deze tussenruimte moet ledig blijven en men mag er niets in opbergen..
• De achterzijde van het inbouwelement moet eveneens een opening van minstens 100mm hoogte hebben, over de totale breedte van het element, en de voorzijde moet een opening hebben van niet minder dan 6mm.

Installatie

De inbouw van verschillende kookplaten

• De werkplaat moet absoluut horizontaal geplaatst worden.
• Bescherm zoals het hoort de afsnijdingen van de opening.
• Vijs de 4 bijgevoegde vijzen in de 4 fixatie stukken, op het rechts en linkse paneel van de kast, in de daarvoor voorziene openingen.
• Sluit de kooktafel aan op de hoofd alimentatiekabel (zie instructies voor de aansluiting van de kooktafel aan de hoofdleiding).
• Duw het apparaat nu stevig langs boven in het werkblad.

Bij de inbouw van verschillende kookplaten moet een tussenla worden ingebouwd (moet afzonderlijk aangekocht worden - 286696).

Aansluiting van het apparaat aan de hoofdleiding

• Aansluitingen mogen enkel uitgevoerd worden door bevoegd personeel. De aardgeleider moet voldoen aan de standaard normen.
• Aansluitingsstekkers zijn bereikbaar wanneer het deksel van de stekkerhouder geopend is.
• Alvorens enige aansluiting te proberen moet U nakijken of de voltage vermeld op de kenplaat, overeenstemt met deze van uw woning.
• De kenplaat is bevestigd onder het apparaat.
• Het apparaat werd ontworpen voor een aansluiting op AC 230V.
• De elektrische draden moeten een circuitonderbreker hebben zodat het apparaat op elk ogenblik van de hoofdleiding kan afgesloten worden – minimum afstand in open positie moet 3 mm zijn. Dit kan nodig zijn voor de plaatsing van zekeringen, veiligheidsschakelaars, enz.
• De aansluiting moet gebeuren in overeenstemming me t het vermogen van de hoofdleiding en de sterkte van de zekering.
• De apparaten mogen langs de ene kant gemonteerd worden tegen een hogere keukenkast. Aan de andere kant daarentegen moet de keukenkast dezelfde hoogte hebben.
• Wanneer de installatie gedaan is moeten alle kabels zorgvuldig geisoleerd worden om ongelukken te vermijden

Basis aanpassingen van de sensoren aan de kamertemperatuur.

Van zodra de installatie gedaan is zullen de sensoren van het apparaat zich automatisch aanpassen aan de kamertemperatuur en aldus hun functie zeker stellen. De display toont enkel allemaal “-” tekens. De correcte instellingen worden bevestigd met een geluidssignaal, de display gaat uit en de kookplaat is klaar voor gebruik. Gedurende de instellingsperiode moeten de sensoren vrij zijn van om het even welk voorwerp, anders zal de installatieprocedure onderbroken worden totdat de voorwerpen verwijderd werden van de sensor zone. Tijdens deze operatie is de regeling van de kookplaat onmogelijk.

Opgepast!

Alvorens om het even welke herstelling aan te vatten moet U de hoofdtoevoer uitschakelen. Eensluidend met de voltage van de hoofdleiding moet het apparaat aangesloten worden volgens het bijgevoegd plan. De kabel van de aardgeleider (PE) moet aangesloten worden op de plaats die aangeduid is met het gebruikelijke symbool voor aardgeleiding 12 .

De aansluitkabel moet in de veiligheidsgleuf liggen, zodat hij niet per ongeluk kan afgerukt worden. Wanneer de installatie gedaan is moet U alle kookplaten gedurende ongeveer 3 minuten aanzetten om zeker te zijn dat ze goed werken.

Installatie diagram

• Verkeerde aansluiting kan bepaalde delen van uw apparaat beschadigen. Dergelijke schade is niet gedekt door de garantie!
• Alvorens de aansluiting te maken, verzeker U ervan dat de voltage, vermeld op de kenplaat, overeenstemt met deze van uw woning.
• De voltage van de woning moet nagekeken worden met een voltmeter en door een bevoegd persoon (230V tegen N)!
• Plaats de alimentatiekabel aan de achterzijde van het apparaat zodat ze niet in aanraking kan komen met het voorste gedeelte van het apparaat gezien dit warm kan worden wanneer het in werking is.

Aansluiting kan gebeuren met:

• rubberen aansluitkabels, model H05 RR-F 3x1,5 met gee groene aardgeleidings kabel
• PVC kabels, model H05 VV-F 3x1,5 met geel-groene aardgeleidingskabel, of met om het even welke daartoe bestemde kabels.

1. Clip tegen het uitrukken van snoer
2. Einden van geleiders verstevigd met een geperst eindstuk

Technische informatie

Model	430A	4309
Elektrische aansluiting	AC 230 V
Voltage	230 V, 50 Hz
Model van de switch	Elektronische sensoren
Kookzones (ø mm/kW)	HL = Hi-lage kook zone
Voorwaarts	180/120 / 1,7/HL	180 / 1,8/HL
Achteraan	145 / 1,2/HL	145 / 1,2/HL
Totaal vermogen (kW)	2,9	3,0

PRODUCTINFORMATIE, VERORDENING (EU) NR. 66/2014
	Symbool	Eenheid	Waarde	Waarde
De naam van de leverancier of het handelsmerk			GORENJE	GORENJE
Identificatie van het model			430A	4309
Type kookplaat
Aantal kookzones en/of -gebieden			2	2
Verwarmingstechnologie	EE_electric burner		keramische enhalogeenkookzones
De diameters van de kookzones en / of gebieden	∅	cm	14,5	14,5
			18,0/12,0	18,0
Energieverbruik per kookzone of -gebied	EC_electric cooking	Wh/kg	195,3	191,9
			190,6	190,6
Energieverbruik van de kookplaat	EE_electric hob	Wh/kg	193,0	191,3

282471nl

WIJ HOUDEN ONS HET RECHT VOOR WIJZIGINGEN IN TE VOEREN DIE GEEN INVLOED HEBBEN OPDE GOEDE WERKING VAN HET APPARAAT.

4309, 430A / FR BE NL LU
