Merk	Olympia
Model	A 330
Producttype	Lamineermachine
Maximaal laminerformaat	A3 (330 mm breed)
Compatibele zakdikte	Tot 250 micron (2 x 125 micron)
Afmetingen (L x B x H)	Ongeveer 500 x 200 x 100 mm
Gewicht	Ongeveer 2,5 kg
Voeding	220-240 V, 50 Hz
Vermogen	200 W
Lamineermodi	Warm en koud
Temperatuurinstelling	Instelbare thermostaat (80-160 °C)
Lamineersnelheid	Variabel, tot 300 mm/min
Achteruitrijdfunctie	Ja, om zakken te verwijderen
Temperatuurindicatielampje	LED: gaat uit wanneer klaar
Onderhoud en reiniging	Reinig de rollen met isopropylalcohol
Veiligheid	Automatische uitschakeling bij oververhitting
Reserveonderdelen beschikbaar	Rollen, verwarmingselement, snijmes
Repareerbaarheid	Repareerbaarheidsindex niet vermeld
Inbegrepen accessoires	Snelstartgids

Veelgestelde vragen - A 330 OLYMPIA

Welk type lamineerzak gebruiken met de Olympia A 330?

Gebruik lamineerzakken in A3-formaat (330 mm) of kleiner (A4, A5). De aanbevolen maximale dikte is 250 micron (2 x 125 micron).

Hoe stel ik de lamineertemperatuur in?

Draai aan de thermostaat om de juiste temperatuur te kiezen voor de dikte van de zak. Stel voor standaard zakken (80-125 micron) in op 100-120 °C. Het LED-lampje gaat uit wanneer de temperatuur is bereikt.

Wat te doen als een zak vastloopt in de machine?

Activeer de achteruitrijdfunctie door de terugknop ingedrukt te houden terwijl u de zak voorzichtig trekt. Als dat niet werkt, schakel het apparaat uit en wacht tot het is afgekoeld voordat u de zak voorzichtig verwijdert.

Kan ik lamineren zonder warmte (koud)?

Ja, de Olympia A 330 heeft een koude stand. Zet de schakelaar op de koude stand en plaats de zak. Deze stand is ideaal voor hittegevoelige documenten.

Hoe reinig ik de rollen van de lamineermachine?

Koppel het apparaat los en wacht tot het is afgekoeld. Reinig de rollen met een zachte doek gedrenkt in isopropylalcohol. Vermijd agressieve oplosmiddelen.

Waarom blijft het verwarmings-LED branden?

Het LED blijft branden tot de ingestelde temperatuur is bereikt. Zodra de temperatuur is bereikt, gaat het uit. Als het abnormaal knippert, controleer dan de thermostaat of neem contact op met de klantenservice.

Wat zijn het vermogen en de spanning van het apparaat?

De Olympia A 330 werkt op 220-240 V, 50 Hz met een vermogen van 200 W. Gebruik een standaard wandcontactdoos.

Kan ik foto's of gelamineerde documenten lamineren?

Ja, u kunt foto's lamineren mits u geschikte zakken gebruikt (glanzend of mat). Controleer voor reeds gelamineerde documenten de totale dikte.

Waar vind ik reserveonderdelen voor de Olympia A 330?

Onderdelen zoals de rollen, het verwarmingselement of het snijmes zijn verkrijgbaar bij de Olympia klantenservice of erkende reserveonderdelenverkopers.

Hoe bewaar ik de lamineermachine na gebruik?

Laat het apparaat volledig afkoelen. Berg het op een droge en stofvrije plaats op. Vermijd het buigen van het netsnoer.

GEBRUIKSAANWIJZING A 330 OLYMPIA

Lees de volgende informatie door, volg de aanwijzingen op en berg deze gebruiksaanwijzing voor naslag op!

Inhoud van de verpakking

Lamineerapparaat Snijliniaal (optioneel)

Gebruiksaanwijzing 15 lamineerfolie (4-in-1-set A230 Plus)

Hoekafronder (optioneel) 18 lamineerfolie (4-in-1-set A330 Plus)

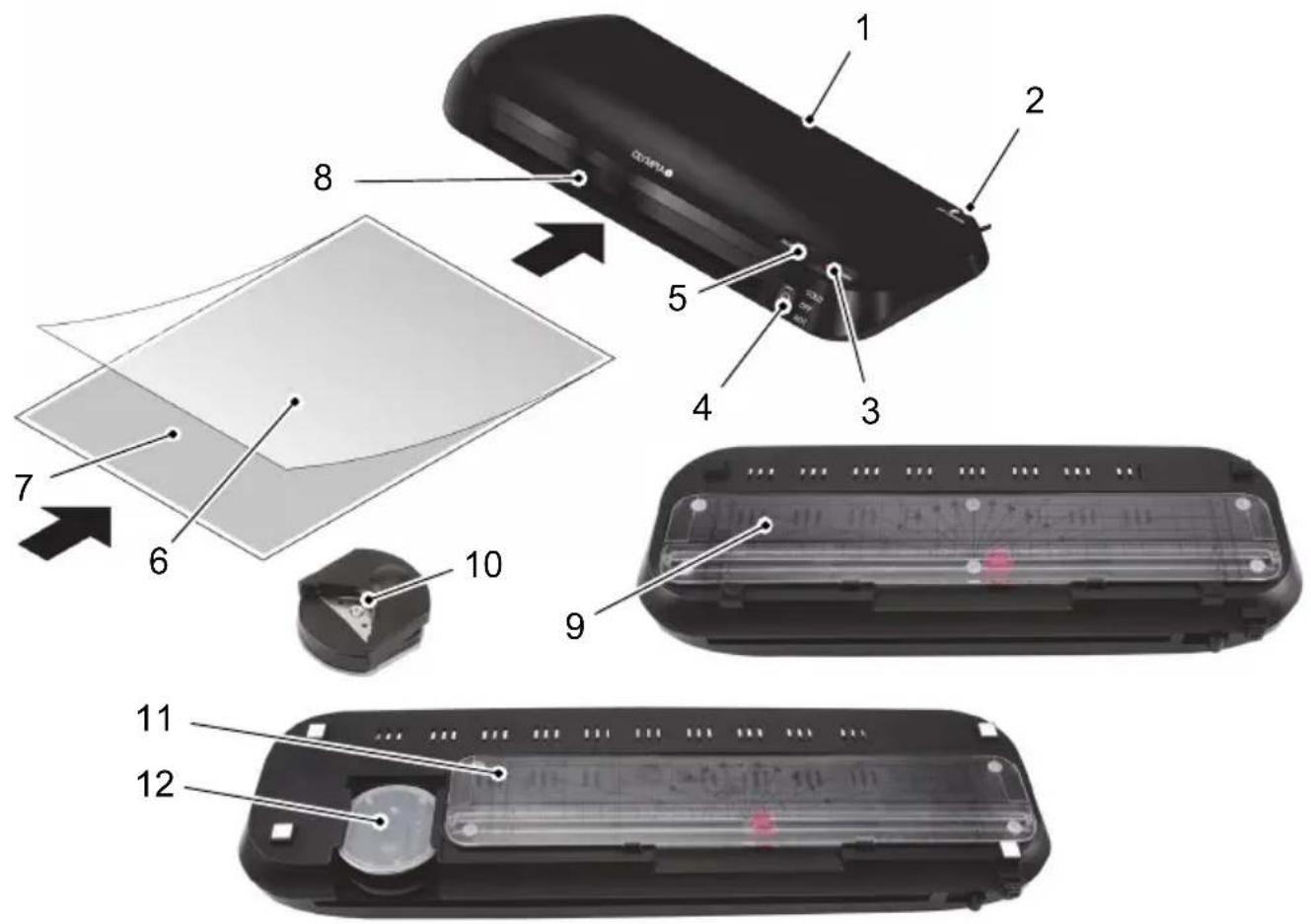

Overzicht

1 Uitvoerzijde
2 Hendel Jam Release (Vastgelopen folie losmaken)
3 Indicator POWER
4 Aan/Uit-schakelaar (UIT, functies HOT en COLD)
5 Indicator READY

6 Lamineerfolie
7 te lamineren materiaal
8 Invoerzijde
9 Snijliniaal (A230 Plus)
10 Hoekafronder (A230 Plus)
11 Snijliniaal (A330 Plus)
12 Hoekafronder (A330 Plus)

Beoogd gebruik

Het lamineerapparaat is geschikt voor het gebruik van heetlamineerfolie en koud-lamineerfolie.

Het lamineerapparaat is geschikt voor het lamineren van papier of papierachtig materiaal zoals foto's, kaarten, legitimatiebewijzen of andere documenten tot een totale dikte van 0,5 mm.

Het lamineren van ongeschikte materialen en van ongeschikte materiaaldikten en -formaten leidt tot verlies van garantie.

De snijliniaal is geschikt voor het op maat snijden van papier (max. 3 blad 80g/m²) en foto's.

De hoekafronder is geschikt voor het gelijkmatig afronden van de hoeken van documenten en foto's.

Elk ander gebruik is niet toegestaan. Eigenmachtige wijzigingen of ombouw zijn niet toegestaan.

Niet-beoogd gebruik

Het lamineerapparaat is niet geschikt voor het lamineren van ongeschikte materialen of voor gebruik buiten de in de Technische gegevens beschreven toe-gestane omgevingsomstandigheden.

De snijliniaal is niet geschikt voor het op maat snijden van ongeschikte materialen.

De hoekafronder is niet geschikt voor het afronden van de hoeken van ongeschikte materialen.

Elk ander gebruik dan in het beoogd gebruik beschreven is niet toegestaan. Eigenmachtige wijzigingen of ombouw zijn niet toegestaan.

Open de apparaten in geen geval zelf en probeer ze niet zelf te repareren.

Technische wijzigingen

Deze gebruiksaanwijzing dient ter informatie. Aan de inhoud ervan kunnen geen rechten worden ontleend. Alle genoemde gegevens zijn slechts nominale waarden. De beschreven uitrustingen en opties kunnen afhankelijk van de nationale eisen variëren.

Veiligheidsinformatie

De volgende veiligheidsinstructies zijn geldig voor het hele document. Lees en volg de veiligheidsinstructies om uzelf en het milieu te beschermen.

GEVAAR!

• Levensgevaar door een elektrische schok!
  →Bij aanraking van beschadigde of spanningvoerende delen bestaat gevaar voor een elektrische schok!
  →Controleer het lamineerapparaat voordat u het in gebruik neemt absoluut op beschadigingen.
  →Als de behuizing, schakelaar of kabelisolatie is beschadigd, mag u het lamineerapparaat in geen geval gebruiken.

WAARSCHUWING!

• Gevaar voor verstikking door kleine onderdelen, verpakkings- of beschermende folies.
  →Kinderen kunnen kleine onderdelen, verpakkings- of beschermfolies in-slikken.
  →Houd kinderen uit de buurt van de apparaten en van de verpakking.

WAARSCHUWING!

• Gevaar voor persoonlijk letsel door het intrekmechanisme.
  →Losse voorwerpen kunnen aan de invoerzijde van het lamineerapparaat klem komen te zitten en persoonlijk letsel veroorzaken.
  →Houd uw vingers, haar, sjaal, stropdas, sieraden enz. van de intrek-inrichting weg.

VOORZICHTIG!

• Gevaar voor brandletsel door heet oppervlak van het apparaat!
  →Tijdens het heet lamineren wordt het oppervlak van het apparaat heet.
  →Het oppervlak van het apparaat tijdens gebruik niet aanraken. Wacht na het gebruik enkele minuten totdat het apparaat is afgekoeld, voordat u het oppervlak van het apparaat aanraakt.

VOORZICHTIG!

• Gevaar voor persoonlijk letsel door scherpe messen!
  →De messen van de snijliniaal en van de hoekafronder niet oliën of scherpen.
  →Nooit de messen aanraken.

VOORZICHTIG!

• Gevaar voor struikelen door verkeerd gelegde kabels!
  →Leg kabels zo neer dat niemand erover kan struikelen.
  →Zorg ervoor dat geen schade kan ontstaan aan de stekker en aan de voedingskabel.

LET OP!

• Schade aan eigendommen!
→Uitwendige invloeden zoals rook, stof, schokken, chemicaliën, vocht, hitte of directe zonnestraling voorkomen.
→Gebruik het lamineerapparaat alleen binnen de omgevingsomstandigheden die zijn toegestaan in de Technische gegevens.
→Lamineer geen metalen materialen.
→Lamineer hittegevoelige materialen alleen door koud lamineren.
→Snij geen ongeschikte materialen.
→Reparaties alleen door vakbekwaam personeel laten uitvoeren.

Nuttige aanwijzingen en tips

De onderstaande aanwijzingen en tips helpen om altijd een optimaal lamineerresultaat te bereiken en schade aan het lamineerapparaat te voorkomen.

→Trek altijd de stekker uit het stopcontact als u het lamineerapparaat niet c.q. niet langer gebruikt.
→Let er bij het lamineren op dat de ruimte voldoende is geventileerd.
→Lamineer geen metalen, natte of oneffen materialen.
→Voer lamineerfolie altijd met de gesloten zijde naar voren en recht in de invoerzijde in het lamineerapparaat in.

→Snij lamineerfolie indien nodig pas na het lamineren bij.

Houd er rekening mee dat heet gelamineerde materialen vast worden verbonden met de lamineerfolie en niet zonder eventuele beschadigingen weer uit de lamineerfolie kunnen worden genomen.

→Plaats het lamineerapparaat stabiel op een vlakke en horizontale ondergrond, zodat het lamineerapparaat het gelamineerde materiaal onbelemmerd kan uitvoeren.

→Sluit het netsnoer van het lamineerapparaat aan op een goed bereikbaar stopcontact.
→Trek de lamineerfolie tijdens het lamineren niet uit de uitvoerzijde.
De onderstaande aanwijzingen en tips helpen om altijd een optimaal snijresultaat te bereiken en schade aan de snijliniaal te voorkomen.
→Lees deze aanwijzingen a.u.b. aandachtig door en volg ze op bij de bediening van het apparaat.
→Bedien het apparaat altijd met twee handen.
→Houd losse delen van kleding, stropdassen, sieraden, lang haar of andere losse voorwerpen uit de buurt van het apparaat.
→Verwijder eventuele nietjes en/of paperclips voordat u snijdt.
De onderstaande aanwijzingen en tips helpen om altijd een optimaal snijresultaat te bereiken en schade aan de hoekafronder te voorkomen.
→Lees deze aanwijzingen a.u.b. aandachtig door en volg ze op bij de bediening van het apparaat.
Houd losse delen van kleding, stropdassen, sieraden, lang haar of andere losse voorwerpen uit de buurt van het apparaat.
→Verwijder eventuele nietjes en/of paperclips voordat u snijdt.

Heet lamineren

Bij het heet lamineren wordt de lamineerfolie verhit tot een temperatuur van maximaal 105 °C, terwijl hij door de walsen van het lamineerapparaat wordt geleid. Er ontstaat een permanente thermische verbinding van gelamineerd materiaal en lamineerfolie. Door het heet lamineren worden water, zuurstof en bacteriën blijvend weggehouden van het gelamineerde materiaal.

Gebruik alleen lamineerfolie die geschikt is voor heet lamineren. Voor een optimaal lamineerresultaat adviseren we de in speciaalzaken verkrijgbare lamineerfolie van Olympia Business Systems GmbH.

1. Plaats het lamineerapparaat stabiel op een vlakke, horizontale ondergrond.

Zorg ervoor dat de Aan/Uit-schakelaar in de stand OFF staat voordat u het lamineerapparaat aansluit op een stopcontact.

1. Sluit het netsnoer van het lamineerapparaat aan op een goed bereikbaar stopcontact.

2. Zet de Aan/Uit-schakelaar in de stand HOT. De indicator POWER brandt continu.

3. De aandrijfmotor voor de walsen begint te draaien. Na ongeveer 90 seconden is de optimale gebruikstemperatuur bereikt en de groene indicator READY brandt continu.

4. Leg het te lamineren materiaal in de lamineerfolie. Voor een optimaal lamineerresultaat moet aan alle zijden 3 tot 5 mm afstand tot de rand van de folie beschikbaar zijn.

VOORZICHTIG!

• Gevaar voor brandletsel door heet oppervlak van het apparaat!
  →Tijdens het heet lamineren wordt het oppervlak van het apparaat heet.
  →Het oppervlak van het apparaat tijdens gebruik niet aanraken. Wacht na het gebruik enkele minuten totdat het apparaat is afgekoeld, voordat u het oppervlak van het apparaat aanraakt.

Als het te lamineren materiaal afwijkt van gangbare DIN-formaten, legt u een met het DIN-formaat van de lamineerfolie overeenkomstige opvulling in de lamineerfolie. Het te lamineren materiaal moet tegen de voorste rand van de gesloten zijde van de lamineerfolie worden geplaatst.

1. Voer de voorbereide lamineerfolie met de gesloten zijde naar voren en recht in de invoerzijde van het lamineerapparaat in.

De lamineerfolie wordt automatisch ingevoerd en aan de uitvoerzijde weer uitgevoerd. De eruit komende folie is na het lamineren zeer heet en zacht.

Koud lamineren

Bij het koud lamineren is de lamineerfolie gecoat met een speciale lijm. In tegenstelling tot heet lamineren worden de folies niet door hitte, maar door druk met elkaar verbonden.

Koud lamineren is geschikt voor een niet-permanente verzegeling. De koud-lamineerfolie kan in de regel zonder resten worden verwijderd van het gelamineerde materiaal.

1. Plaats het lamineerapparaat stabiel op een vlakke, horizontale ondergrond.

Zorg ervoor dat de Aan/Uit-schakelaar in de stand OFF staat voordat u het lamineerapparaat aansluit op een stopcontact.

1. Sluit het netsnoer van het lamineerapparaat aan op een goed bereikbaar stopcontact.
2. Zet de Aan/Uit-schakelaar in de stand COLD. De indicatoren POWER en READY gaan aan.
3. De aandrijfmotor voor de walsen begint te draaien. Het lamineerapparaat is klaar voor gebruik.

Als u het lamineerapparaat kort voor het koud lamineren hebt gebruikt voor heet lamineren, laat u het lamineerapparaat gedurende ongeveer 15 minuten afkoelen.

1. Verwijder de beschermfolie van de lamineerfolie.
2. Leg het te lamineren materiaal in de lamineerfolie. Voor een optimaal lamineerresultaat moet aan alle zijden 3 tot 5 mm afstand tot de rand van de folie beschikbaar zijn.

Als het te lamineren materiaal afwijkt van gangbare DIN-formaten, legt u een met het DIN-formaat van de lamineerfolie overeenkomstige opvulling in de lamineerfolie. Het te lamineren materiaal moet tegen de voorste rand van de gesloten zijde van de lamineerfolie worden geplaatst.

1. Voer de voorbereide lamineerfolie met de gesloten zijde naar voren en recht in de invoerzijde van het lamineerapparaat in.

De lamineerfolie wordt automatisch ingevoerd en aan de uitvoerzijde weer uitgevoerd.

Vastgelopen folie losmaken

Als u de lamineerfolie per ongeluk scheef invoert in de invoerzijde van het lamineerapparaat, als er te veel lijmresten op de walsen aanwezig zijn of als u ongeschikte materialen lamineert, kan de lamineerfolie vastlopen in het lamineerapparaat.

De functie Jam Release helpt u om vastgelopen folie snel te verwijderen.

1. Zet de Aan/Uit-schakelaar in de stand UIT. De indicatoren POWER en READY gaan uit.
2. Druk de hendel voor de functie Jam Release aan de achterkant van het apparaat naar links en houd hem vast. De lamineerfolie komt vrij.

VOORZICHTIG!

• Gevaar voor brandletsel door heet oppervlak van het apparaat!
  →Tijdens het heet lamineren wordt het oppervlak van het apparaat heet.
  →Het oppervlak van het apparaat tijdens gebruik niet aanraken.

VOORZICHTIG!

• Gevaar voor brandletsel door hete lamineerfolie!
  →De lamineerfolie die wordt uitgevoerd na het heet lamineren, is zeer heet.
  →Wees uiterst voorzichtig bij het verwijderen van de hete lamineerfolie.

• Trek de lamineerfolie voorzichtig uit de invoerzijde van het lamineerapparaat.

Het lamineerapparaat moet worden gereinigd nadat folie is vastgelopen.

Reinig het lamineerapparaat zoals beschreven in de paragraaf

Regelmatig onderhoud en schoonmaken.

Snijliniaal

De snijliniaal bevindt zich aan de onderzijde van het lamineerapparaat en moet voorafgaand aan het gebruik eruit worden genomen.

1. Plaats de snijliniaal op een vlakke en stabiele ondergrond.
2. Schuif de snijkop naar één kant van de geleidingsrail.
3. Leg het te snijden materiaal onder de geleidingsrail en druk hem naar beneden.

Gebruik de visuele positioneringshulp op de snijliniaal om een goed snijresultaat te bereiken.

1. Trek de snijkop langs de geleidingsrail tot aan de andere zijde van de snijliniaal.
2. Verwijder het op maat gesneden materiaal.

Hoekafronder

Alleen model A330 Plus: De hoekafronder bevindt zich aan de onderzijde van het lamineerapparaat en moet voorafgaand aan het gebruik eruit worden genomen.

1. Plaats de hoekafronder op een vlakke en stabiele ondergrond.
2. Leg een hoek van het te snijden materiaal in de opening van de hoekafronder.
3. Druk de bovenste helft van de hoekafronder naar beneden.
4. Verwijder het op maat gesneden materiaal.

Regelmatig onderhoud en schoonmaken

Regelmatige reiniging

Maak het lamineerapparaat regelmatig schoon.

1. Trek voor aanvang van de reiniging de stekker uit het stopcontact.
2. Gebruik een licht vochtige, niet-pluizende doek, om het oppervlak van de behuizing van het apparaat te reinigen. Gebruik geen reinigings- of oplosmidde- len.

Maak de snijliniaal en de hoekafronder regelmatig schoon.

1. Gebruik een licht vochtige, niet-pluizende doek, om het oppervlak van de behuizing van de apparaten te reinigen. Gebruik geen reinigings- of oplosmidde- len.

2. Verwijder snijresten met een kwast.

Verwijderen van afzettingen en lijmresten

Afzettingen en lijmresten op de walsen kunnen het lamineerresultaat nadelig beïnvloeden. Verwijder afzettingen en lijmresten met regelmatige tussenpozen en telkens wanneer het lamineerresultaat niet zo is als verwacht.

1. Zet de schakelaar in de stand HOT. Wacht ongeveer 120 - 180 seconden totdat het lamineerapparaat de optimale gebruikstemperatuur heeft bereikt.
2. Voer een gevouwen vel papier met de gevouwen rand naar voren haaks in de invoersleuf van het lamineerapparaat in. Lijmresten worden meegenomen door het eruit komend papier.
3. Herhaal de procedure met een nieuw vel papier totdat geen lijmresten meer aan het papier blijven kleven.

Storingen verhelpen

De lamineerfolie loopt vast. Volg de instructies in de paragraaf Vast-gelopen folie losmaken.Gebruik alleen lamineerfolie die overeen-komt met de specificaties in de Technische gegevens.Houd rekening met de maximale totale dikte van het gelamineerde materiaal en van de lamineerfolie.Voer de lamineerfolie recht in de invoerzij-de van het lamineerapparaat in.

Het lamineerresultaat is niet zoals verwacht - de gelamineerde folie is niet volledig transparant of golvend of het gelamineerde materiaal is beschadigd.

Gebruik alleen lamineerfolie die overeenkomt met de specificaties in de Technische gegevens.

Houd rekening met de maximale totale dikte van het gelamineerde materiaal en van de lamineerfolie.

Lamineer dezelfde folie nogmaals om het lamineerresultaat te verbeteren.

Houd er rekening mee dat hittegevoelige materialen niet heet kunnen worden gelamineerd.

Als u dikke lamineerfolie gebruikt (100 µm c.q. 125 µm), laat u het lamineerapparaat langer opwarmen.

Technische gegevens

Lamineersysteem Hot Roller
Werkbreedte 230 mm
Lamineertemperatuur COLD: max. 25 °CHOT: 97 - 105 °C
Lamineerbreedte (max.) 230 mm
Opwarmtijd ong. 120 seconden
Foliedikte 75 - 125 micrometer
Lamineersnelheid 400 mm/min.
automatische uitschakelingbij oververhitting ja
Indicatoren 2, Ready en Power
Afkoelingstijd ong. 15 min.
Walsen 2
Voedingsspanning 220 - 240 V, 50 Hz, 1,3 A
Opgenomen vermogen 300 W
Afmetingen 367 x 145 x 70 mm
Gewicht ong. 855 g
geschikte materialen(heet lamineren)	Hittebestendig materiaal tot een totale diktevan 0,5 mm
geschikte materialen(koud lamineren)	Hittegevoelig materiaal tot een totale dikte van0,5 mm

Lamineersysteem Hot Roller
Werkbreedte 330 mm
Lamineertemperatuur COLD: max. 25 °CHOT: 97 - 105 °C
Lamineerbreedte (max.) 330 mm
Opwarmtijd ong. 180 seconden
Foliedikte 75 - 125 micrometer
Lamineersnelheid 400 mm/min.
automatische uitschakelingbij oververhitting ja
Indicatoren 2, Ready en Power
Afkoelingstijd ong. 15 min.
Walsen 2
Voedingsspanning 220 - 240 V, 50 Hz, 1,7 A
Opgenomen vermogen 400 W
Afmetingen 463 x 145 x 70 mm
Gewicht ong. 1260 g
geschikte materialen(heet lamineren)	Hittebestendig materiaal tot een totale dikte van 0,5 mm
geschikte materialen(koud lamineren)	Hittegevoelig materiaal tot een totale dikte van 0,5 mm

Snijliniaal

Maximale snijcapaciteit	3 blad 80g/m2
Snijlengte	300 mm
Afmetingen 320 x 50 x 15 mm
Gewicht 80 g

CE-markering

De CE-markering op het apparaat bevestigt de overeenstemming. De verklaring van overeenstemming vindt u op www.olympia-vertrieb.de.

Gescheiden inzameling

Als u het toestel wilt afvoeren, brengt u het naar het inzamelingspunt in uw gemeente. Volgens de wet op elektrische en elektronische apparatuur zijn eigenaars van oude apparaten wettelijk verplicht om oude elektrische en elektronische apparatuur naar een gescheiden afvalinzameling te brengen. Het nevenstaande symbool betekent dat u het apparaat in geen geval bij het huis-houdelijk afval mag gooien! Verpakkingsmaterialen voert u af volgens de lokale voorschriften.

Garantie

Geachte klant,

het verheugt ons dat u voor dit apparaat hebt gekozen.

Geef het apparaat in geval van een defect met de kassabon en de originele verpakking terug in de zaak, waar u het gekocht heeft.
