HW80-B14266 Intelius 150 - Wasmachine HAIER - Gratis gebruiksaanwijzing en handleiding

Producttype	Voorlader wasmachine
Wascapaciteit	8 kg
Maximale centrifugesnelheid	1400 toeren/min
Energielabel	A
Jaarlijks energieverbruik	150 kWh
Waterverbruik per cyclus	45 liter
Geluidsniveau (wassen/centrifugeren)	52 dB / 74 dB
Afmetingen (B x D x H)	600 x 550 x 850 mm
Netto gewicht	70 kg
Voeding	220-240 V, 50 Hz
Nominaal vermogen	2000 W
Motortype	Invertermotor
Wasprogramma's	15 (Katoen, Synthetisch, Fijn, Snel, etc.)
Belangrijkste functies	Uitgestelde start, Snelwas 15 min, Stoomoptie, Extra spoelen, Vuilniveau
Display	LED touchscreen
Onderhoud en reiniging	Automatische trommelreiniging, Verwijderbaar pluizenfilter, Uittrekbare wasmiddellade
Veiligheid	Kinderbeveiliging, Overloopbeveiliging, Schuimdetectie
Onderdelen en repareerbaarheid	Repareerbaarheidsindex: 8.0/10, Onderdelen beschikbaar 5 jaar
Garantie	2 jaar onderdelen en arbeid

Veelgestelde vragen - HW80-B14266 Intelius 150 HAIER

Hoe maak ik het pluizenfilter schoon?

Het filter bevindt zich rechtsonder aan het apparaat. Open het klepje, draai de dop los, verwijder het filter en spoel het af onder stromend water. Plaats terug en draai vast.
Belangrijk: Koppel het apparaat los van de stroom voordat u werkzaamheden uitvoert.

Wat te doen als de machine een foutcode weergeeft?

Raadpleeg de handleiding voor de betekenis van de code. Veel voorkomende fouten: E1 (probleem met watertoevoer), E2 (afvoer), E3 (overbelasting).
Oplossing: Controleer de watertoevoer, het filter en verminder de lading indien nodig. Als het probleem aanhoudt, neem dan contact op met de technische dienst.

Hoe gebruik ik de uitgestelde start?

Selecteer het gewenste programma en druk vervolgens op de toets 'Uitgestelde start'. Gebruik de pijltjes om de vertraging (van 1 tot 24 uur) te kiezen. Druk op 'Start' om te bevestigen. De machine start op de geprogrammeerde tijd.

Wat is de maximale wascapaciteit?

De maximale capaciteit is 8 kg voor katoen. Voor andere stoffen, raadpleeg de programma-aanduidingen (bijv. synthetisch 4 kg, fijn 2 kg). Overschrijd de lading niet om voortijdige slijtage te voorkomen.

Hoe onderhoud ik de deurrubber?

Veeg na elke wasbeurt de rubbers af met een droge doek om schimmelvorming te voorkomen. Reinig ze regelmatig met een mild product. Controleer of er geen voorwerpen in de rubbers vastzitten.

Waarom draait de trommel niet aan het begin van de cyclus?

Dat is normaal. De machine voert eerst ladingdetectie en een voorwas uit. Als de trommel vast blijft zitten, controleer dan of er geen kleding vastzit of dat de deur goed gesloten is.

Hoe activeer ik de kinderbeveiliging?

Houd de toets 'Kinderbeveiliging' (vaak een hangslot) 3 seconden ingedrukt. Een lampje gaat branden. Om uit te schakelen, herhaal dezelfde handeling. Dit vergrendelt de toetsen en de deur tijdens de cyclus.

Welk programma gebruiken voor zeer vuil wasgoed?

Gebruik het programma 'Katoen' met de optie 'Vuilniveau' ingesteld op 'Intens'. U kunt ook een handmatige voorwas toevoegen. Vermijd overbelasting van de machine voor een optimale reiniging.

Hoe maak ik de wasmiddellade schoon?

Verwijder de lade door deze naar u toe te trekken. Was hem met lauw water en een zachte borstel. Maak ook het compartiment in de machine schoon. Plaats de lade terug na het drogen.

Wat te doen als de machine niet afvoert?

Controleer eerst of de afvoerslang niet geknikt of verstopt is. Maak het pluizenfilter schoon. Als het probleem aanhoudt, gebruik dan het programma 'Afvoer' of neem contact op met een professional.

GEBRUIKSAANWIJZING HW80-B14266 Intelius 150 HAIER

Bedankt dat u hebt gekozen voor een product van Haier

Lees de volgende instructies goed door voordat u de machine in gebruik neemt. Deze bevatten belangrijke informatie waarmee u de machine veilig en correct kunt installeren en optimaal kunt gebruiken en onderhouden.

Bewaar deze gebruikershandleiding op een gemakkelijk bereikbare plaats, zodat u deze altijd direct kunt raadplegen om uw apparaat veilig en correct te kunnen blijven gebruiken. Als u de machine doorverkoopt, weggeeft of achterlaat wanneer u verhuist, geef deze gebruikershandleiding dan aan de nieuwe eigenaar, zodat hij of zij vertrouwd kan raken met de machine en de veiligheidswaarschuwingen.

Legenda

Ja

Nee

Algemene informatie en tips

Waarschuwing! Belangrijke veiligheidsinformatie!

Milieu-informatie

Afdanken

Dit symbool op het product, de accessoires of materialen bij deze informatie geeft aan dat het product of de elektronische accessoires (bijv. kabel, Aqua Stop-slang) niet mogen worden weggegooid bij ander huisaval. Om mogelijke schade aan het milieu of de gezondheid als gevolg van ongereguleerde afvalverwerking te voorkomen, moeten deze voorwerpen worden gescheiden van ander afval en worden gerecycled. Dit bevordert het duurzame hergebruik van materiaalbronnen. Huishoudelijke gebruikers dienen contact op te nemen met de winkelier van wie ze het product hebben gekocht of met de plaatselijke autoriteiten voor informatie over hoe de machine op een milieuvriendelijke en veilige wijze kan worden verwerkt. Bedrijven dienen contact op te nemen met hun leverancier en de voorwaarden van de aankoop te controleren. Dit product en de bijbehorende elektronische accessoires mogen niet worden gemengd met commercieel afval.

3

Index

Veiligheid....4-5

Productomschrijving......6

Bedieningspaneel.... 7-9

Programma's....10

Verbruik ....11

Dagelijks gebruik 12-15

Onderhoud en reiniging.... 16-18

Problemen oplossen 19-21

Installatie 22-24

Voordat u de machine de eerste keer inschakelt...

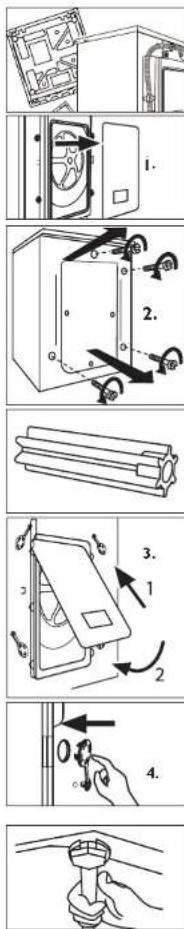

... Zorg ervoor dat alle transportbouten zijn verwijderd. ... Zorg ervoor dat de elektriciteitskabel niet onder of in de machine vast komt te zitten. Zorg er ook voor dat de kabel niet is beschadigd en dat hiertoe ook geen risico bestaat. ... Zorg ervoor dat de zekering is ingesteld op 15 A. ... Gebruik een afzonderlijk geaard stopcontact voor de stroomtoevoer. ... Zorg ervoor dat de stekker altijd gemakkelijk te bereiken is. ... Houd de stekker vast om deze uit het stopcontact te verwijderen, niet het elektriciteitssnoer. ... Controleer of de slangverbindingen en aansluitingen stevig zijn bevestigd en geen water lekken. ... Schakel de machine niet in tot alles correct is geïnstalleerd!

Doe de volgende dingen niet ...

... Sta niet toe dat kinderen of mensen met een beperking met de machine of verpakkingsmaterialen spelen. ... Plaats de machine niet buiten, of ergens waar mogelijk waterlekkage kan optreden, zoals onder of nabij een gootsteen. Laat bij waterlekkage de machine op natuurlijke wijze drogen. ... Stel de machine niet bloot aan extreem hoge of lage temperaturen en direct zonlicht. ... Raak de machine niet aan en bedien deze niet op blote voeten of met natte handen. ... Gebruik geen ontvlambare wasmiddelen of chemische reinigingsmiddelen. ... Gebruik geen ontvlambare sprays in de buurt van de machine. ... Steek de stekker niet in het stopcontact en haal deze er ook niet uit in aanwezigheid van ontvlambaar gas. ... Plaats de machine niet rechtstreeks op een tapijt, of nabij een muur of meubels.

5

Veiligheid

Tijdens dagelijks gebruik van de machine...

... Houd toezicht op kinderen. Zorg ervoor dat zij niet met de machine en de verpakking spelen.

Zorg ervoor dat de machine niet wordt gebruikt door mensen met fysieke, zintuiglijke of verstandelijke beperkingen, of met gebrek aan ervaring en kennis. Trek ritssluitingen dicht, maak losse draden vast en neem voorzorgsmaatregelen voor kleine items om te voorkomen dat het wasgoed in de knoop raakt. Gebruik waar nodig een geschikte zak of een geschikt netje. Trek de stekker na elke wasbeurt uit het stopcontact om elektriciteit te besparen en de veiligheid te verhogen. Houd het onderste gedeelte van de deuropening schoon en houd de deur en wasmiddellade open wanneer de machine niet in gebruik is, om geurtjes te voorkomen. Laat het elektriciteitssnoer vervangen door de fabrikant, leverancier of een andere gekwalificeerde persoon als dit beschadigd is geraakt.

Doe de volgende dingen niet...

Raak de deur niet aan tijdens het wasprogramma, deze wordt heet. Plaats geen zware voorwerpen of warmte- of vochtbronnen boven op de machine. Was geen rubberen of sponsachtige materialen op hete temperatuur. Open de wasmiddellade niet tijdens het wasprogramma. Open de deur niet met buitensporig veel kracht; deze is uitgerust met een systeem voor automatische vergrendeling en wordt ontgrendeld na afronding van het wasprogramma. Open de deur niet terwijl het waterniveau in het deurvenster zichtbaar is. Dek de machine niet af en pak deze niet in wanneer de machine bezig is of net klaar is, zodat het vocht de kans krijgt te verdampen.

Productomschrijving 6

De getoonde indeling kan licht afwijken van de indeling op de wasmachine die u hebt gekocht.

I Wasmiddel-/wasverzachterlade

1 Transportbouten (T1-T4)

2 Deur

2 Achterpaneel

3 Werkblad

3 Schroeven achterpaneel (S1-S4)

4 Deurhendel

4 Elektriciteitssnoer

5 Bedieningspaneel

5 Waterinlaatklep

6 'Aan/Uit'-knop

6 Afvoerslang

7 Onderhoudsklep

Accessoires

Controleer of de volgende accessoires en documentatie aanwezig zijn.

Toevoerslang (1) Afdichtpluggen (4) Afvoerslangbeugel (1) Gebruikershandleiding

(1)

7

Bedieningspaneel

I Wasmiddel-/wasverzachterlade 2 Display 3 Programmaselectieknop 4 'Start/Pauze'-knop 5 'Aan/Uit'-knop 6 Functieknop (a-f)

a Functie b Selectie c Temperatuur d Centrifugeersnelheid (rpm) e Memo f Vertraging (Starttijd)

Wasmiddellade

Open de lade. Er zijn drie compartimenten: Compartiment I: enkel waterinlaat, geen detergenten. Compartiment 2: wasmiddel voor programma Compartiment 3: wasverzachter

Raadpleeg de gebruiksaanwijzing op uw wasmiddel voor informatie over welk type wasmiddel geschikt is voor de verschillende wastemperaturen.

Display

Wanneer de machine is ingeschakeld, lichten zes verschillende secties op het display op (zie de volgende pagina's). Wanneer de machine in werking is, wordt het display na verloop van tijd uitgeschakeld (energiebesparende modus) tot er aan de programmaselectieknop wordt gedraaid.

Programmaselectieknop

Door aan deze knop te draaien, kan een van de 16 programma's worden geselecteerd. Het bijbehorende LED-lampje gaat dan branden en de standaardinstellingen worden weergeven.

'Start/Pauze'-knop

Druk op deze knop om het huidig weergegeven programma te starten of onderbreken. Wanneer de machine bezig is, licht het bijbehorende symbool op, of knippert een lampje om aan te geven dat het programma is onderbroken.

'Aan/Uit'-knop

Raak deze knop licht aan om de machine in te schakelen. Het display licht op. Raak de knop opnieuw gedurende twee seconden aan om de machine uit te schakelen. Als er gedurende een bepaalde tijd geen paneelonderdelen of programma's worden geactiveerd, wordt de machine automatisch uitgeschakeld.

Bedieningspaneel - functieknoppen

8

Voor de beste resultaten bij elk programma heeft Haier speciale standaardinstellingen vastgelegd. Als er geen speciale vereisten zijn, worden de standaardinstellingen aanbevolen. Veel van de fabrieksinstellingen, zoals de programma-instellingen en extra functies, kunnen worden aangepast (zie 'Programma's' en "Functie"-knoppen).

Raak aan om opeenvolgende vereiste functies en instellingen te selecteren. De bijbehorende functienaam en -instelling lichten op.

• 'Speed up': bespaart tijd en energie. Bedoeld voor licht bevuild wasgoed.
• 'Intensief': intensieve reiniging. Bedoeld voor zeer bevuild wasgoed.
• 'Weken': wasgoed blijft in water van laatste spoelcyclus staan.
• 'Signaal': activeert de signaaltoonmodus.
• 'Spoelen+': 1-3 extra spoelcyclussen. Bedoeld om eventuele restanten er beter uit te spoelen.

'Selectie' (knop b)

Raak aan om de huidige oplichtende 'Functie' te bevestigen. Het bijbehorende symbool knippert. Hierbij licht ook een vinkje of het cijfer 1/2/3 op. De functie wordt na drie seconden geactiveerd of wanneer 'Functie' (knop a) wordt aangeraakt, alle bijbehorende symbolen lichten op.

'Kinderslot' - vergrendelfunctie voor bedieningspaneel (knop a en b)

Met deze optie kunt u alle paneelementen vergrendelen zodat deze niet kunnen worden geactiveerd. Druk gedurende drie seconden tegelijk op 'Functie' en 'Selectie'. Het vergrendelsymbool wordt nu weergegeven. Wanneer deze knoppen weer tegelijk worden ingedrukt, wordt het paneel ontgrendeld.

'Temperatuur' (knop c)

Raak deze knop aan om de maximale watertemperatuur aan te passen.

Opmerking: als '!' wordt weergegeven, betekent dit dat het water niet wordt verwarmd.

'Centrifugeersnelheid' (knop d)

Raak deze knop aan om de centrifugeersnelheid aan te passen. Opmerking: als '☒' wordt weergegeven, betekent dit dat er niet wordt gecentrifugeerd.

9

Functieknop - Bedieningspaneel

'Memo' (knop e)

Raak deze knop twee seconden aan om alle weergegeven instellingen te onthouden als standaardinstellingen. Deze verandering wordt bevestigd met twee signaaltonen. Wanneer het programma hierna wordt gestart of gekozen, worden deze instellingen geactiveerd.

'Vertraging' - vertraging starttijd (knop f)

Raak deze knop aan om de starttijd van het programma uit te stellen in stappen van 30 minuten van 0,5-24 uur. Het bijbehorende symbool en de huidige starttijd lichten op. De resterende vertragingstijd en de tijd van het daaropvolgende programma worden weergegeven. Het bijbehorende symbool licht op.

Algemene informatie en tips:

Druk gedurende ca. drie seconden op de 'Aan/Uit'-knop of wijzig het programma om specifieke instellingen te annuleren. Raak de 'Start/Pauze'-knop aan en vervolgens gedurende drie seconden de 'Aan/Uit'-knop om een lopend programma te annuleren.

Symbolen op display

Basisstatusindicatie		Indicatieprogrammacyclus		Programma-instellingen
	Deur is vergrendeld(in werking)	[KX04]	Wascyclus wordtuitgevoerd	[HASH]	Water wordt nietverwarmd
	Bedieningspaneelvergrendeld		Spoelcyclus wordtuitgevoerd	[028T]	Geencentrifugeercyclus
[YTZ8]	Er is geen watertoevoer		'Zwieren/pompen'-cycluswordt uitgevoerd	[0ZAD]	Memo
[80ZH]	Deur is open	[4ZBD]	Tijdweergave(1of 2)		Vertraging
		[KSTY]	Resterende wastijd (1)
		[0Z4T]	Resterende vertragingstijd (2)

Programma's

10

Programmatabel

I Enkel waterinlaat, geen detergenten. 2 Wasmiddelcompartiment 3 Compartiment voor wasverzachter

Programma	Temp. max.	Instelling	2	3	1	Vezeltype	Ingesteldecentrifugeersnelheid
1 Katoen	0-90 °C	40 °C				Katoen/synthetisch	1400 rpm
2 Synthetisch	0-60 °C	30 °C				Chemischevezels	1200 rpm
3 Mix	0-60 °C	40 °C				Katoen/synthetisch	1000 rpm
4 Wol	0-40 °C	--				Wol	600 rpm
5 Ondergoed	0-60 °C	40°C				Ondergoed	1000 rpm
6 Sport	0-40 °C	30 °C				Sportkleding	1000 rpm
7 Jeans	0-60 °C	40 °C				Jeans	1000 rpm
8 Hygienisch	90 °C	90 °C				Katoen/synthetisch	1000 rpm
9 Daily Wash	0-40 °C	40 °C				Katoen	1400 rpm
10 Ultra wit	0-60 °C	40 °C				Katoen/synthetisch	1000 rpm
11 Express 15'	0-30 °C	20 °C				Katoen/synthetisch	1000 rpm
12 Baby Care	0-90 °C	90 °C				Katoen/synthetisch	1000 rpm
13 Fijne was	0-40 °C	30 °C				Zijde of wol	600 rpm
14 Handwas	0-40 °C	30 °C				Katoen	800 rpm
15 Centrifugeren/afoeren	---	---				---	1200 rpm
16 Zelfreiniging	90 °C	90 °C				---	1000 rpm

Optioneel

11

Verbruik

Door lokale omstandigheden wijken aangegeven verbruikswaarden mogelijk af.

Programma	Max. belading kg	Energie kWu	Water L	Temp. °C	Wastijd uur:min	Prestatie centrifuge-ren/drogen %
Hygiënisch	2	2,00	36,0	90	2:03	---
Jeans	4	0,56	40,0	40	1:27	---
Sport	2	0,26	35,0	30	0:47	---
Ondergoed	4	0,50	40,0	40	1:01	---
Wol	1	0,10	50,0	--	0:37	---
Mix	4	0,56	34,0	40	Auto	---
Synthetisch	4	0,25	46,0	30	Auto	---
Katoen 40*	4	0,40	35,0	40	Auto	<53
Katoen 60*	4	0,55	36,0	60	Auto	<53
Katoen 60*	8	0,55	45,0	60	Auto	<53
Daily Wash	4	0,58	46,0	40	1:20	---
Ultra wit	2	0,60	45,0	40	1:25	---
Express 15'	1	0,20	20,0	20	0:15	---
Baby Care	4	2,00	67,5	90	2:03	---
Fijne was	1	0,25	50,0	30	0:46	---
Handwas	2	0,25	36,0	30	0:48	---
Centrifugeren/afvoeren	8	0,10	---	---	0:10	---
Zelfreiniging	---	1,80	15,0	90	1:20	---

*Algemene informatie en tips:

Standaardprogramma volgens het Energielabel (2010/30EU): Katoen 60 °C/40 °C met max. centrifugeersnelheid en geactiveerde 'Intensief-functie

De standaardikatoenwasprogramma's op 60 °C en 40 °C zijn geschikt voor de alledaagse katoenwas. Dit zijn de efficiëntste programma's voor het wassen van katoenen wasgoed vanuit het oogpunt van gecombineerd energie- en waterverbruik. De daadwerkelijke watertemperatuur kan verschillen van de watertemperatuur die voor de cyclus staat aangegeven.

Dagelijks gebruik

12

Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik (binnenshuis). Als de machine wordt gebruikt voor commerciële, industriële of andere doeleinden dan aangegeven, is de Haiergarantie niet langer geldig. Houd altijd de instructies op waslabels aan. Was alleen wasgoed dat geschikt is voor de wasmachine.

Elektriciteitstoevoer

Sluit de machine aan op het elektriciteitsnet (220 V tot 240 V~/50 Hz).

Wateraansluiting

Draai de kraan open. Het water moet schoon en helder zijn.

Waarschuwing:

draai voor gebruik de kraan open en controleer of er lekkages zijn.

Wasgoed voorbereiden

Sorteer het wasgoed op basis van de soort stof (katoen, synthetisch, wol of zijde) en de mate van bevuiling.

Scheid de witte was van de gekleurde was. Was gekleurde was eerst met de hand om te controleren op verkleuring of het uitlopen van kleuren.

Kledingstukken zonder zoom, ondergoed en fijn geweven textiel, zoals vitrage, dienen in een waszak te worden gewassen (het verdient overigens aanbeveling deze niet in een wasmachine te wassen). Sluit ritsen en haakjes, controleer of knopen goed zijn vastgenaaid, en doe kleine items, zoals sokken, riemen en bh's, in een waszak.

Vouw grote items, zoals beddenlakens, spreien, etc., open. Keer kledingstukken binnenstebuiten. Leeg zakken (sleutels, munten, etc.) en verwijder harde decoratieve voorwerpen (bijv. broches).

Waarschuwing!

Items die niet van textiel zijn, kleine, losse items en items met scherpe kanten kunnen schade aan kleding en de machine veroorzaken. Ook kunnen er storingen optreden.

Dagelijks gebruik

Wasgoed in de machine doen

Open de deur en leg het wasgoed stuk voor stuk in de machine. Sluit de deur voorzichtig. Let op het maximale gewicht. Controleer of er een hand rechtop bovenop de waslading past.

Algemene informatie en tips:

Draai na installatie of een lange periode van inactiviteit altijd eerst het programma 'Zelfreiniging' zonder wasgoed en zonder wasmiddel in het wasmiddelcompartiment (2), zodat mogelijk schadelijke residuen kunnen worden verwijderd.

Wasmiddel kiezen

De kwaliteit van het gebruikte wasmiddel is bepalend voor het wasresultaat. Gebruik alleen wasmiddelen die in een wasmachine kunnen worden gebruikt en gebruik waar nodig specifieke wasmiddelen, zoals voor synthetische vezels en wol. Neem altijd de aanbevelingen van wasmiddelproducenten in acht.

Algemene informatie en tips:

Verwijder voor de volgende cyclus de restanten van het wasmiddel. Houd u aan de doseringsvoorschriften op de verpakking van het wasmiddel. Voeg bij gebruik van 'Voorwas' de helft van de voorgeschreven dosering toe.

Wasmiddel toevoegen

Open de wasmiddellade en doe de vereiste wasmiddelen in de daarvoor bestemde compartimenten. Duw de lade weer zachtjes terug.

Dagelijks gebruik

Een programma selecteren

Voor de beste wasresultaten selecteert u een programma dat overeenstemt met het soort was en hoe vuil deze is. Selecteer het gewenste programma door de programmaknop te draaien.

Opties selecteren

Selecteer de vereiste opties (zie 'Bedieningspaneel').

Start het wasprogramma

Raak de 'Start/Pauze'-knop aan om te starten. De machine gebruikt de ingevoerde instellingen. U kunt hier alleen wijzigingen in aanbrengen door het wasprogramma te annuleren. Aan het eind van een programmacyclus wordt 'End' (Einde) weergegeven. Daarna wordt de machine automatisch uitgeschakeld.

Onderbreken - een wasprogramma annuleren

Druk op de 'Start/Pauze'-knop om een lopend programma te onderbreken. Druk opnieuw op de knop om de cyclus te hervatten. Om een lopend programma en alle aparte instellingen te annuleren, drukt u op de 'Start/Pauze'-knop en vervolgens drukt u gedurende drie seconden op de 'Aan-Uit'-knop.

Algemene informatie en tips:

Wees zorgvuldig bij het selecteren van programma-instellingen en maak hierbij gebruik van de waslabels en de wasvoorschriften. Als u wasgoed direct na afloop van de cyclus uit de machine verwijdert, treedt er minimale kreukeling op.

Na het wassen

Draai de waterkraan dicht en haal de stekker uit het stopcontact. Open de deur om vocht te laten verdampen en geurtjes te voorkomen. Laat deze open wanneer de machine niet wordt gebruikt.

Wasvoorschriften

Wassen
[560A]	Maximale wastemperatuur 90 °C - normal proces		Maximale wastemperatuur 60 °C - normal proces
[3H6H]	Maximale wastemperatuur 40 °C - normal proces	[40]	Maximale wastemperatuur 40 °C - mild proces
	Maximale wastemperatuur 30 °C - normal proces	[30]	Maximale wastemperatuur 30 °C - mild proces
[SC4S]	Handwas max. temp. 40°	[NHT wassen]	Maximale wastemperatuur 30 °C - extra mild proces
Bleken
[572X]	Bleken toegestaan		Alleen zuurstof / geen chloor
Drogen
[W3HC]	Drogen toegestaan normale temperatuur		Drogen toegestaan lage temperatuur
[180H]	Drogen aan de lijn		Plat drogen
Strijken
	Strijken op een maximale temperatuur van 200 °C	[HATW]	Strijken op een maximale temperatuur van 150 °C
[2X6B]	Niet strijken
Professionele textielverzorging
[###ED]	Professioneel reinigen in tetrachloretheen		Professioneel reinigen in koolwaterstof
[......]	Professioneel nat reinigen		Niet professioneel nat reinigen

Onderhoud en reiniging

De wasmiddellade reinigen

Verwijder de restanten van het wasmiddel regelmatig uit de lade. Trek de lade zo ver mogelijk naar buiten (1) en druk op de ontgrendeling (2) om de lade te verwijderen. Spoel de lade daarna uit met water tot deze schoon is en plaats de lade terug in de machine.

De machine reinigen

Haal de stekker uit het stopcontact voordat u de machine reinigt of onderhoudswerkzaamheden verricht. Gebruik een zachte doek met vloeibare zeep om de behuizing en rubberen onderdelen van de machine te reinigen. Gebruik geen organische chemische middelen of schuurmiddelen.

Algemene informatie en tips:

Draai na installatie of een lange periode van inactiviteit altijd eerst het programma 'Zelfreiniging' zonder wasgoed en zonder wasmiddel in het wasmiddelcompartiment (2), zodat mogelijk schadelijke residuen kunnen worden verwijderd.

Milieu-informatie

Houd de aanbevolen maximale belading aan om zo economisch mogelijk gebruik te maken van energie, water, wasmiddel en tijd. Overschrijd de aangegeven doseringen niet.

Kies altijd de laagst mogelijke wastemperatuur. Moderne wasmiddelen werken ook efficiënt bij temperaturen onder de 60 °C.

Gebruik alleen een hogere temperatuur voor erg vuil wasgoed. Het wordt aanbevolen de maximale centrifugeersnelheid te gebruiken als u het wasgoed daarna nog in een droogtrommel droogt.

Onderhoud en reiniging

Pompfilter

Controleer de pompfilter als de machine

• geen water meer afvoert,
• niet meer draait,
• uitzonderlijk veel lawaai maakt.

Waarschuwing!

Gevaar op brandwonden! Het water in de pomp kan heet zijn! Geef het water de tijd om af te koelen voordat u aan de slag gaat met de pomp.

1. Schakel de machine uit en trek de stekker uit het stopcontact.
2. Open de serviceklep. U kunt hiervoor een schroevendraaier of munt gebruiken.
3. Vang het water op in een platte bak. Er kan nog redelijk wat in zitten!
4. Trek de afvoerslang eruit en houd deze boven de opvangbak.
5. Verwijder de afdichting uit de afvoerslang.
6. Nadat al het water uit de slang is gelopen, schroeft u het pompfilter linksom los en verwijdert u het filter.
7. Verwijder verontreinigingen en vuil.
8. Maak het pompfilter voorzichtig schoon onder de kraan.
9. Plaats het weer stevig terug.
10. Sluit de afvoerslang en sluit deze weer aan op de machine. II. Sluit de serviceklep

Waarschuwing!

De afdichting van het pompfilter moet schoon en onbeschadigd zijn.

Als het deksel niet volledig dicht zit, kan er water ontsnappen.

Onderhoud en reiniging

18

Waterinlaatklep en inlaatklep filter

Reinig het inlaatklep filter regelmatig om te voorkomen dat de watertoevoer door vreemde stoffen wordt geblokkeerd.

Langere tijd inactief

Als de machine gedurende langere tijd niet wordt gebruikt, trekt u de stekker uit het stopcontact (1) en draait u de waterkraan dicht (2).

Open de deur om vocht te laten verdampen en geurtjes te voorkomen. Laat de deur openstaan als de machine niet wordt gebruikt.

Controleer het snoer, de watertoevoer en -afvoer voor het volgende gebruik. Zorg ervoor dat alles goed is aangesloten om lekkages te voorkomen.

Kies de beste Wasmiddel

	Universeel	Kleur	Delicaat	Speciaal	Wasverzachter
Wol	-	-	-	L	O
Mix	L/P	L/P	-	-	O
Synthetisch	L/P	L/P	L	-	O
Katoen	L/P	L/P	-	-	O
Express 15'	L	L	-	-	O
Delicaat	-	-	L	-	O

	Wasmiddel	Temperatuur range in °C
L	Vloeistof cold - 60
P	Poeder	40 - 90
o Facultatief		---
-	Nee	---

Code	Oorzaak	Oplossing
Auto Automatische opsporing van de lading		Opsporen gewicht van de waslading, wacht tot de programmatijd wordt weergegeven.
Lo/HALF/FULL/HI	Wegen waslading in de trommel.	Wacht tot de programmatijd wordt weergegeven:Lo = kleine lading* HALF = halfvolle lading • FULL = optimale lading • HI = volle lading.
1:25	Resterende tijd van de wascyclus.	Bekijk het symbool dat erbij staat.
19:30	Resterende tijd van de wascyclus. De eindtijd i	s mogelijk vertraagd - bekijk het symbool.
Lock	Door cannot be opened due to water level or hot water in the drum	Wait to the end of program or cancel the program and select the drain program. In case of hot water is in the drum, to avoid scalding, select a handwash program and wash several minutes and then select a draining program before open the door.
End Einde programma.		Einde van het programma.
E1	Afvoerfout, water wordt niet afgevoerd. Maak het pompfilter schoon.	Controleer of de afvoerslang niet is geblokkeerd en of deze correct is gemonteerd.
E2	Vergrendeling - fout. Sluit de deur goed.
E4	Waterniveau niet binnen 8 minuten bereikt.	Controleer of de watertoevoer en waterdruk normaal is. Afvoerslang heeft een zelfhevelend vermogen.
E8	Veilig waterniveau - fout.	Auto vrijgegeven, anders neem contact op met het servicecentrum.
F3	Temperatuursensor - fout	Neem contact op met het servicecentrum.
F4	Fout in de waterverwarmer (verschijnt aan het eind van een cyclus).	Neem contact op met het servicecentrum.
F7	Motor - fout.	Neem contact op met het servicecentrum.
Fb	Overstroming.	Draai de kraan direct dicht.Neem contact op met het servicecentrum.
FA	Waterniveau - sensorfout.	Neem contact op met het servicecentrum.
FC	Elektronische controle - fout.	Neem contact op met het servicecentrum.
Unb	Onstabiele lading en onmogelijk te zwieren.	Controleer en verdeel het wasgoed in de trommel. Verminder de lading in de trommel wanneer te zwaar. Herstart met een zwierprogramma.

Waarschuwing:

Code Fb: de overstromingsbeveiliging bevindt zich in het midden van de machine. Bij een lekkage worden alle functies automatisch uitgeschakeld, behalve de afvoerpomp. Deze wordt om veiligheidsredenen ingeschakeld.

Problemen oplossen

20

Bij een stroomstoring

Het huidige programma en de bijbehorende instelling worden bewaard. Wanneer de stroomtoevoer is hersteld zal het programma worden hervat. Raak 'Start/Pause' en vervolgens 'Power' drie seconden aan om het te annuleren.

Als er een wasprogramma actief is op het moment dat de stroomstoring optreedt, wordt de deur mechanisch vergrendeld. Open de deur nooit als er nog water zichtbaar is door het glas. Dit water kan heet zijn en brandwonden veroorzaken! Het water moet op het niveau staan zoals beschreven in het gedeelte 'Pompfilter'. Trek daarna aan de hendel onder de serviceklep tot u een klik hoort om de deur te ontgrendelen. Plaats vervolgens alle onderdelen terug.

Problemen oplossen zonder displaycode

Probleem Oorzaak Oplossing

De wasdroogcombinatie werkt niet.	Stroomstoring.De machine is niet ingeschakeld.De deur zit niet goed dicht.Het programma is nog niet gestart.	Controleer de stroomtoevoer.Schakel de machine in.Doe de deur goed dicht.Druk op de 'Start-Pauze'-knop.
De wasmachine wordt niet gevuld met water.	Geen programma gekozen.Toevoerslang is afgekneld.Filter van de toevoerslang is geblokkeerd.Waterdruk is minder dan 0,03 MPa.Storing in de watertoevoer.Deur zit niet goed dicht.	Start het gewenste programma.De waterkraan zit dicht. Draai de waterkraan open.Controleer de toevoerslang.Verwijder de blokkade in het filter van de toevoerslang.Controleer de waterdruk.Zorg voor toevoer van water.Doe de deur goed dicht.
De machine voert water af terwijl deze met water wordt gevuld	De hoogte van de afvoerslang is lager dan 80 cm.Het uiteinde van de afvoerslang kan in het water staan.	Zorg ervoor dat de afvoerslang correct wordt gemonteerd.

21

Problemen oplossen

Probleem Oorzaak Oplossing

Fout in de afvoer. Pompfilter is geblokkceerd.		Verwijder de blokkade in de afvoerslang.
	Het uiteinde van de afvoerslang ligt hoger dan 100 cm boven het vloerniveau.	Zorg ervoor dat de afvoerslang correct is gemonteerd.
	Afvoerslang is geblokkeerd.	Reinig het pompfilter.
Sterke trilling tijdens centrifugeren.	Niet alle transportbouten zijn verwijderd.	Verwijder alle transportbouten.
	Wasmachine staat op een ongelijk oppervlak of niet waterpas.	Zorg ervoor dat de machine op een gelijk oppervlak en waterpas staat.
	Machine is niet correct geladen.	Pas de hoeveelheid wasgoed aan.
De machine stopt voordat de wascyclus is voltoold.	Water- of elektricitoitsstoring. Controleer de stroom- en watertoevoer.
De machine stopt gedurende een bepaalde tijd.	Machine geeft foutmelding weer. Probleem vanwege beladingspatroon. Wordt weekcyclus uitgevoerd?	Ga na wat de foutmelding betekent. Annuleer het programma indien nodig.
Er is te veel schuim aanwezig in de trommel en/of wasmiddellade.	Het wasmiddel is niet geschikt. Overmatig wasmiddelgebruik.	Controleer de wasmiddelaanbevelingen. Verminder de hoeveelheid wasmiddel
Automatische aanpassing van de wastijd.	De duur van het wasprogramma wordt aangepast.	Dit is normaal en heeft geen invloed op de functionaliteit.
Er wordt niet gecentrifugeerd.	Het wasgoed is niet in balans. Controleer of de machine niet te zwaar is geladen en voer opnieuw een centrifugeercyclus uit.

Algemene informatie en tips:

Als er tijdens de centrifugeercyclus te veel schuim wordt gedetecteerd, stopt de motor met werken en wordt de afvoerpomp gedurende 90 seconden geactiveerd. Als het tot drie keer op rij mislukt om het schuim te verwijderen, wordt het programma gestopt zonder dat er is gecentrifugeerd.

Installatie

22

Voorbereiding

Verwijder al het verpakkingsmateriaal, inclusief de polystyreen onderplaat. Als u de verpakking opent, ziet u mogelijk waterdruppeltjes op de plastic zak en het deurvenster. Dit is normaal en is het gevolg van watertests in de fabriek.

Demonteer de transportbouten

De transportbouten zijn bedoeld om ervoor te zorgen dat de onderdelen die trilling in de machine tegengaan tijdens het vervoer vastgeklemd blijven zitten.

I. Verwijder het paneel aan de achterzijde. 2. Verwijder de bouten aan de achterzijde en haal de plastic afstandhouders uit het binnenste van de machine.

Algemene informatie en tips:

Bewaar de transportbouten op een veilige plaats voor later gebruik. Als de machine naar een andere locatie moet worden verplaatst, plaatst u eerst de transportbouten terug. Zo kan schade aan de machine worden voorkomen.

1. Wanneer u het achterpaneel terugplaatst, dient de ronding naar buiten te wijzen. Het paneel dient te worden geplaatst met behulp van de twee openingen.
2. Vul de overgebleven gaten met afdichtpluggen.

De poten verstellen

Verstel de poten zodat de machine recht staat. Dit vermindert tijdens het gebruik trillingen en dus lawaaai. Ook slijt de machine hierdoor langzamer. Het verdient aanbeveling om bij het verstellen gebruik te maken van een waterpas. De vloer moet zo stabiel en vlak mogelijk zijn.

Installatie

Toevoerslang - waterbeheersysteem

De Aqua Stop-toevoerslang is belangrijk voor de veiligheid en algemene controle. De kleppen reguleren de watertoevoer en sluiten de toevoer meteen af als de slang lekt

1. Sluit de moer op de toevoerslang aan op de aansluiting van de waterklep.
2. Sluit de toevoerslang aan op een waterkraan.

Waarschuwing:

De machine is alleen geschikt voor toevoer van koud water! Gebruik de slangen die bij de machine zijn geleverd. Oude slangensets mogen niet worden hergebruikt.

Afvoerslang

De afvoer kan op verschillende manieren worden geïnstalleerd. De afvoerslang moet altijd ergens in het traject 80 tot 100 cm hoog zijn. Plaats indien mogelijk de afvoerslang in de klem aan de achterkant van de machine.

1. Afvoerslang naar wasbak

Gebruik de beugel van de afvoerslang om het uiteinde van de afvoerslang op zijn plaats en uit het water te houden. Maak de beugel goed vast, zodat deze niet kan vallen als gevolg van de bewegingen van de machine tijdens gebruik.

2. Afvoerslang naar wasbaksifon

De aansluiting moet goed worden afgesloten en op de daarvoor bestemde adapter boven de sifon worden aangesloten!

Installatie

24

3. Afvoerslang naar riolering

Gebruik de beugel van de afvoerslang om het uiteinde van de afvoerslang op zijn plaats te houden. Maak de beugel goed vast, zodat deze niet kan vallen als gevolg van de bewegingen van de machine tijdens gebruik.

Waarschuwing:

De afvoerslang mag niet in water ondergedompeld zijn en moet stevig bevestigd en lekvrij zijn. Als de afvoerslang op de grond wordt geplaatst of als de pijp op een hoogte van minder dan 80 cm ligt, zal de wasmachine constant water afvoeren terwijl de machine wordt gevuld (zelfhevelend). De afvoerslang mag niet worden verlengd. Neem, indien nodig, contact op met het servicecentrum.

Aansluiting op het elektriciteitsnet

Voordat u de machine aansluit, moet u altijd controleren of: - het stopcontact geschikt is voor het maximale voltage van het apparaat (de zekering moet zijn goedgekeurd voor minimaal 15 A) - het voltage voldoet aan de vereisten. - het stopcontact geschikt is voor de apparaatstekker. - het stopcontact geaard is. Opmerking - alleen VK: een 13 A-zekering moet in het VK voldoen aan de BS1362-standaard.

Technische gegevens

Algemene technische informatie over de machine

HW80-B14266

Stroombron	220 - 240 V~/50 Hz
Max. werkstroom (A)	10
Waterdruk (MPa)	0,03 ≤ P ≤ 1
Voorgeschreven belading (kg)	8
Centrifugeersnelheid (rpm)	1400
Wasprogramma's	16
Max. vermogen (W)	2000
Afmetingen (H x D x B mm)	850 × 650 × 595
Netto gewicht (kg)	77
Stroomverbruik wanneer machine volledig is uitgeschakeld (W)	0,2
Stroomverbruik van de stand "ingeschakeld laten" (W)	0,2

Servicecentrum

Raadpleeg bij problemen het gedeelte Problemen oplossen van deze handleiding. Meer informatie over ons servicecentrum vindt u op de garantiekaart.

Land

Telefoonnummer

Kosten

Haier Italië (IT) 199-100 912

Haier Spanje (ES en PT) 902 509 123

Haier Duitsland (DE) 0180 5 39 39 99 -14 ct/min vaste lijn - max 42 ct/min mobiel

Haier Oostenrijk (AT) 0820 001 205 - 14,53 ct/min vaste lijn - max 20 ct/min alle andere

Haier Verenigd Koninkrijk (UK) 0845 025 30 25

Haier Ierland (IE) 01 431 1342

Haier Frankrijk (FR) 0980 406 409

Zie voor alle andere landen het gedeelte Service en Ondersteuning op www.haier.com. U kunt antwoorden vinden op veelgestelde vragen en uw serviceaanvraag activeren.

Haier

Product Fiche (volgens EU 1061/2010)

handelsmerk	Haier
Model Ref	HW80-B14266
Nominaal vermogen (kg)	8
Energie-efficientieklasse	A+++
Energieverbruik per jaar (kWh)1	118
Energieverbruik van katoen 60 °C, vollast (kWh / cyclus)	0.55
Energieverbruik van katoen 60 °C, deellast (kWh / cyclus)	0.55
Energieverbruik van katoen 40 °C, deellast (kWh / cyclus)	0.40
Gewogen stroomverbruik van de uit-stand	0.2
Gewogen energieverbruik van de aan-stand	0.2
Waterverbruik per jaar (L)2	8762
Zwieren-droogefficiëntieklasse3	B
Max. zwiersnelheid (tpm)4	1400
Resteronde vochtgehalte (%)4	53
standaard 60 °C katoen programma5	Katoen 60 °C met instelling op max. centrifugetoerental en geactiveerde intensieve functie.
standaard 40 °C katoen programma5	Katoen 40 °C met instelling op max. centrifugetoerental en geactiveerde intensieve functie.
Programmatijd van katoen 60 °C, vollast (min)	178
Programmatijd van katoen 60 °C, deellast (min)	178
Programmatijd van katoen 40 °C, deellast (min)	172
Duur van de aan-stand (min)5	-
Luchtgeluid (wassen / centrifugeren) (dB (A))7	56/70
Type	"voorlader vrijstaand"
1) Gebaseerd op 220 standaard wascycli voor katoen programma's op 60 °C en 40 °C bij volledige en gedeeltelijke lading en het verbruik van de spaarstanden. Het werkelijke energieverbruik is afhankelijk van hoe het apparaat wordt gebruikt.
2) Gebaseerd op 220 standaard wascycli voor katoen programma's op 60 °C en 40 °C bij volledige en gedeeltelijke lading. Actueel waterverbruik hangt af van hoe het apparaat wordt gebruikt.
3) Klasse G is de minst efficiente en klasse A is de meest efficiente.
4) Op basis van het standaard 60 °C katoenprogramma bij volle belasting en de standaard 40 °C katoenprogramma bij deellast
5) "standaard 60 °C katoenprogramma" en "standaard 40 °C katoenprogramma 'zijn de standaard wasprogramma's waarnaar de informatie op het etiket en fiche verwijzen.Deze programma's zijn geschikt om vuil katoenen wasgoed normaal te reinigen en zij zijn de meest efficiente programma's op het gebied van gecombineerde energie-en waterverbruik.
6) In het geval dat er een energiebeheersysteem is
7) Op basis van de standaard 60 °C katoen programma bij volledige belasting

HW80-B14266
