Producttype	Autoradio cd met AM/FM-ontvanger
Merk	Kenwood
Model	KDC-W311GY
Afmetingen (L x H x D)	178 x 50 x 160 mm (1 DIN norm)
Gewicht	Ongeveer 1,2 kg
Voeding	12 V DC, massa negatief
Uitgangsvermogen	50 W x 4 (max)
Ondersteunde audioformaten	CD, CD-R/RW, MP3, WMA
Radio-ontvanger	AM/FM met 24 voorinstellingen (6 FM1, 6 FM2, 6 FM3, 6 AM)
Audio-ingangen	1 AUX-ingang voor (3,5 mm mini-jack)
Audio-uitgangen	2 voorversterkte uitgangen (voor/achter)
Equalizer	5 bands (voorinstellingen + handmatig)
Extra functies	RDS, klok, titelweergave, afstandsbediening inbegrepen
Beveiliging	Afneembaar frontpaneel met veiligheidscode
Onderhoud en reiniging	Reinigen met een zachte, droge doek; vermijd oplosmiddelen en schurende producten
Reserveonderdelen en repareerbaarheid	Frontpaneel, afstandsbediening, stroom- en luidsprekerkabels verkrijgbaar
Algemene informatie	Gemaakt door Kenwood; geschatte productieperiode: 2005-2008

Veelgestelde vragen - KDC-W311GY KENWOOD

Hoe stel ik de klok in op de autoradio KDC-W311GY?

Druk op de MENU-knop en draai vervolgens aan de knop om CLOCK te selecteren. Druk om te bevestigen, stel dan de uren en minuten in met de knop. Bevestig met MENU.

Hoe sluit ik een extern apparaat aan via de AUX-ingang?

Sluit uw apparaat (MP3-speler, smartphone) aan op de AUX IN-aansluiting op het frontpaneel (3,5 mm mini-jack). Selecteer de bron AUX door meerdere keren op SRC te drukken.

Hoe verwijder ik het afneembare frontpaneel?

Druk op de RELEASE-knop op het frontpaneel. Trek het paneel voorzichtig naar u toe om het los te maken. Om het terug te plaatsen, lijn de inkepingen uit en duw tot het vastklikt.

Wat te doen als de autoradio niet aangaat?

Controleer eerst de zekeringen van het voertuig en de autoradio (achterop het apparaat). Zorg ervoor dat de constante voedingsdraad (geel) en de ontstekingsdraad (rood) correct zijn aangesloten. Als het probleem aanhoudt, reset het apparaat door met een pen op de RESET-knop te drukken.

Hoe sla ik radiostations op?

Stem af op de gewenste zender. Houd een van de genummerde knoppen (1 tot 6) enkele seconden ingedrukt tot de zender knippert en vervolgens blijft staan. Herhaal voor elke zender.

Hoe stel ik de equalizer in?

Druk meerdere keren op de AUDIO-knop om toegang te krijgen tot de instellingen voor bass, treble, etc. Draai aan de knop om elke band aan te passen. Voor voorinstellingen, druk op EQ en kies (Pop, Rock, etc.).

Hoe reset ik de autoradio naar fabrieksinstellingen?

Druk op de MENU-knop en houd deze 3 seconden ingedrukt. Draai aan de knop om INITIAL te selecteren, druk vervolgens om te bevestigen. Selecteer YES en bevestig. Het apparaat zal opnieuw opstarten.

Welke audiobestandsformaten worden ondersteund op cd?

De autoradio speelt standaard audio-cd's af, evenals CD-R/RW met MP3- en WMA-bestanden. Bestandsnamen moeten in kort formaat (8.3) zijn en de bitrates tussen 32 en 320 kbps voor MP3.

Hoe gebruik ik de meegeleverde afstandsbediening?

De afstandsbediening bedient de basisfuncties: bron wijzigen, volume, volgend/vorig nummer en dempen. Richt deze op de sensor op het frontpaneel. Vervang de batterij (CR2025) als het bereik afneemt.

Waarom is het geluid zacht of vervormd?

Controleer de equalizer-instellingen en het volumeniveau. Zorg ervoor dat de luidsprekers compatibel zijn (impedantie 4-8 ohm). Als u een voorversterkte uitgang gebruikt, stel dan het uitgangsniveau in via het menu PREOUT.

GEBRUIKSAANWIJZING KDC-W311GY KENWOOD

Veiligheidsvoorschriften 71

Opmerkingen 72

Algemene functies 75

Spanning

Kiezen van de geluidsbron

Volume

Demping

Audioregeling

Audio-instelling

Bass Boost

Luidsprekerinstelling

Omschakelen van het display

Subwooferuitvoer

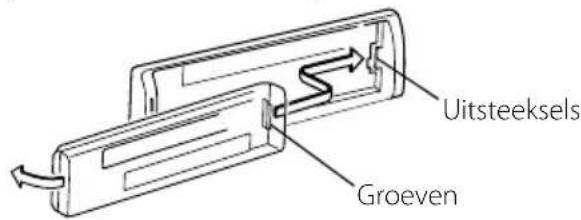

Anti-diefstalvoorpaneel

Telefoondemping

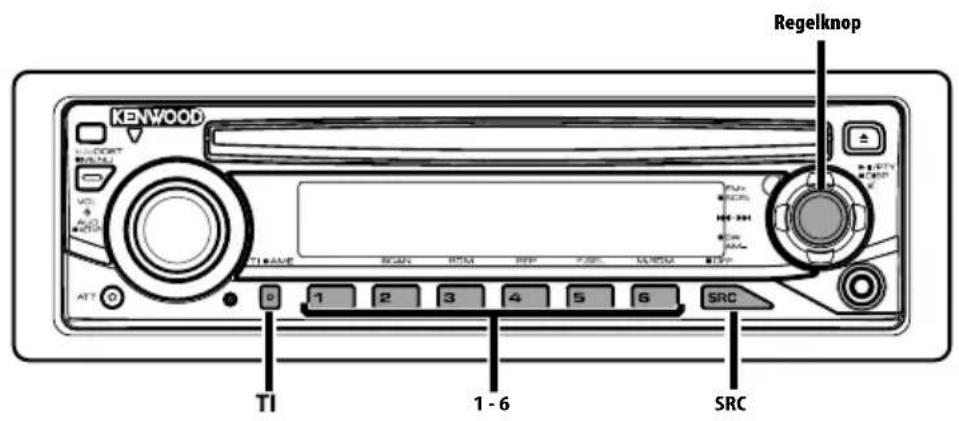

Functies van de tuner 79

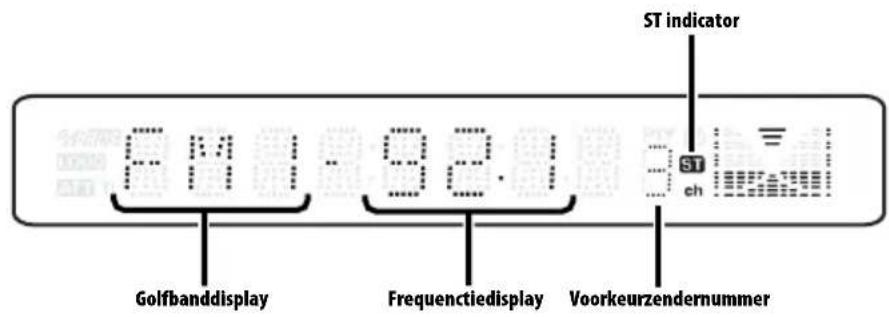

Afstemmen

Afstemfunctie

Voorkeurzendergeheugen

Automatisch vastleggen van zenders in het geheugen

Afstemmen op voorkeurzenders

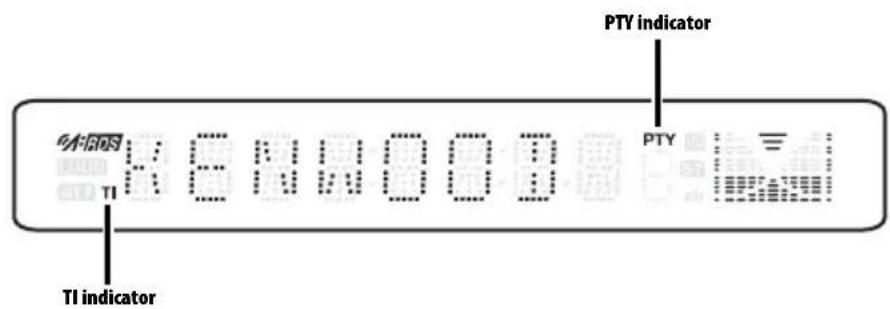

RDS-functies 81

Verkeersinformatie

Rollen van radiotekst

PTY (Program Type)

Vastleggen van voorkeurprogrammatypes

Veranderen van de taal voor de PTY-functie

Regelfuncties voor CD/audiobestand/externe disk 84

Weergave van CD & audiobestand

Weergave van externe disks

Versnelde weergave in voor- of achterwaartse richting

Fragment/bestand zoeken

Disk zoeken/map zoeken

Direct zoeken naar een fragment/bestand

Direct zoeken naar disks

Herhalen van een fragment/bestand/disk/map

Aftastweergave

Weergave in willekeurige volgorde

Weergave van een magazijn in willekeurige volgorde

Mapkeuze

Laten rollen van tekst/titel

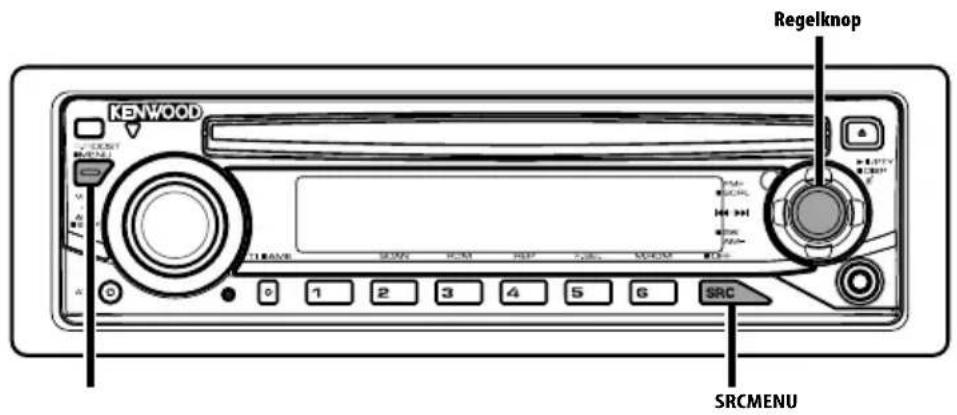

Menusysteem 88

Menusysteem

Beveiligingscode

Geluidssignaal van aanraaksensor

Handmatig instellen van de klok

Synchroonklok

DSI (Disabled System Indicator)

Kiezen van de verlichtingskleur

Dimmer

Omschakelen van de voor-uitgang

Supreme-instelling

Nieuwsuitzendingsfunctie met uitschakeling voor een bepaalde periode

Lokaal zoeken

Afstemfunctie

Beperken van de RDS-regio (regionale functie)

Automatische TP-afstemfunctie

Mono-ontvangst

Instellen van het display van de hulpingangsbron

Laten rollen van tekst

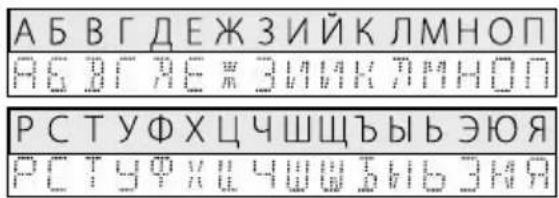

Kiezen van Russische lettertekens

Instelling van de ingebouwde hulpingangsfunctie

Spanning uitschakelen na een bepaalde periode

Instelling van CD Read

Instelling van de demonstratiemodus

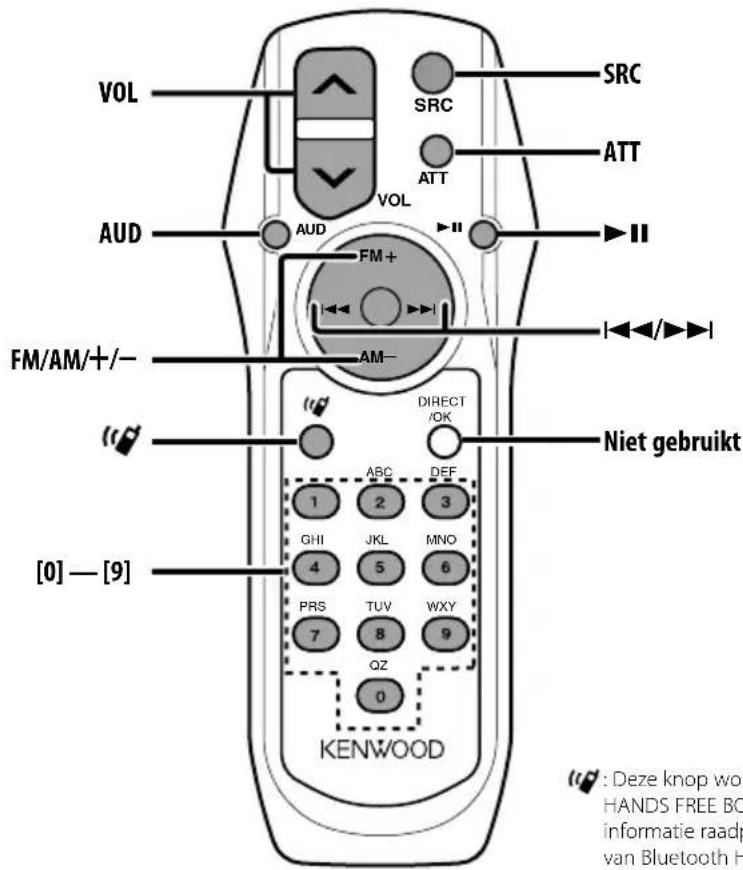

Basisbedieningen met de afstandsbediening 94

Basisbedieningen met de Toebehoren/Installatieprocedure 96

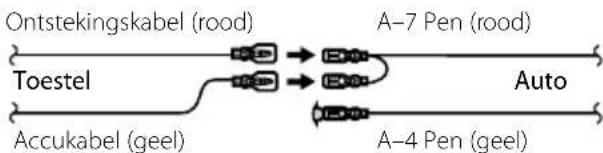

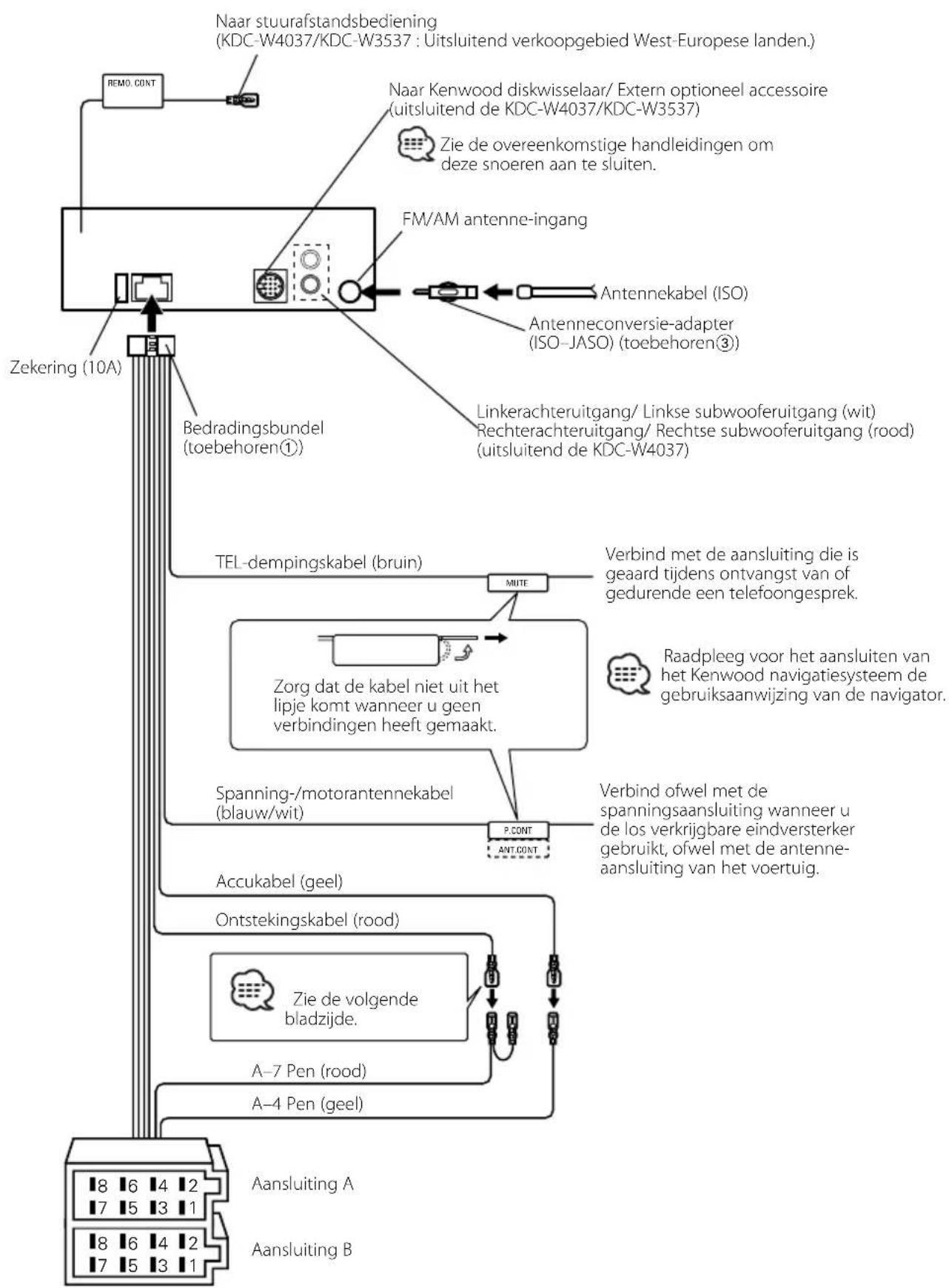

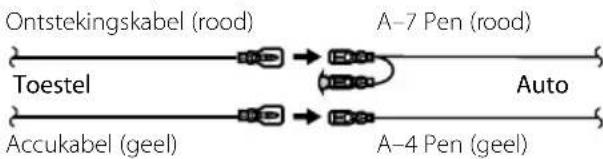

Verbinden van kabels met aansluitingen 97

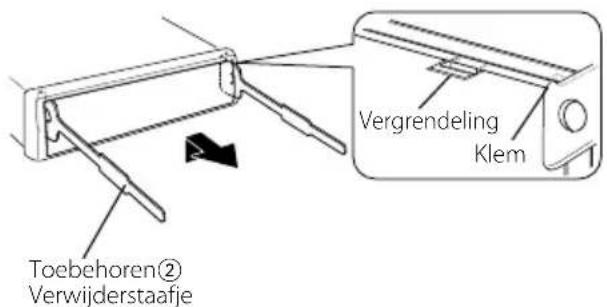

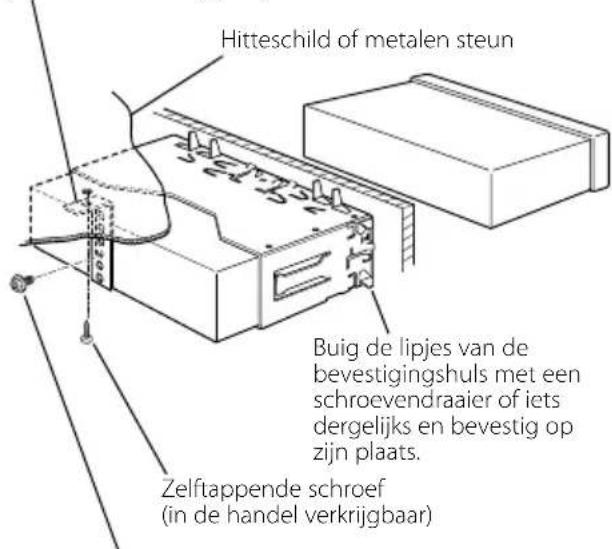

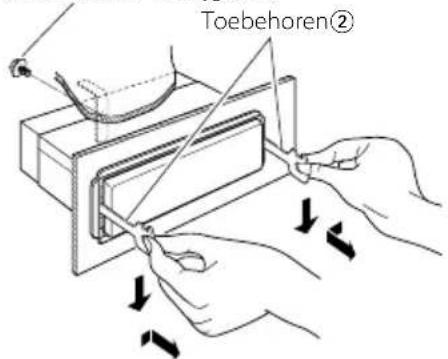

Installatie/ Verwijderen van het toestel 99

Oplossen van problemen 100

Voorkom persoonlijk letsel en/of brand en neem derhalve de volgende voorzorgsmaatregelen:

• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
• De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading om veiligheidsredenen door vaklui uitvoeren.

▲LET OP

Voorkom beschadiging van het toestel en neem derhalve de volgende voorzorgsmaatregelen:

• Zorg dat het toestel op een negatieve 12-volt-gelijkstroomvoeding is geaard.
• Installeer het toestel niet op plaatsen die aan direct zonlicht, hitte of extreme vochtigheid blootstaan. Vermijd ook zeer stoffige plaatsen of plaatsen die blootstaan aan waterspatten.
• Plaats het voorpaneel (en de voorpaneelhouder) niet in direct zonlicht, hitte of extreme vochtigheid. Vermijd ook zeer stoffige plaatsen of plaatsen die blootstaan aan waterspatten.
• Voorkom onjuist functioneren en raak de aansluitingen op het toestel of van het voorpaneel niet met uw vingers aan.
• Het voorpaneel bestaat uit precisie-onderdelen. Stel het derhalve niet aan zware schokken bloot.
• Bij het vervangen van een zekering moet u altijd een nieuwe zekering van hetzelfde amperage gebruiken. Het gebruik van een andere zekering veroorzaakt mogelijk een onjuiste werking van het toestel.
• Gebruik bij het installeren uitsluitend de bijgeleverde schroeven. Het toestel wordt mogelijk beschadigd door gebruik van andere schroeven.

Plaats geen CD's van 8 cm ("singles") in de CD-houder

Indien u probeert een CD van 8 cm met adapter in het toestel te steken, zal de adapter mogelijk van de CD losschieten en het toestel beschadigen.

Aansluiting van CD-spelers/diskwisselaars op dit toestel

Kenwood diskwisselaars/ CD-spelers die dateren van 1998 of later kunnen op dit toestel worden aangesloten.

Zie de catalogus of raadpleeg uw Kenwood-dealer voor aansluitbare modellen van diskwisselaars/ CD-spelers.

Let wel dat Kenwood diskwisselaars/ CD-spelers die dateren van 1997 of vroeger, evenals diskwisselaars van andere fabrikanten niet op dit toestel kunnen worden aangesloten.

Aansluiting op niet-ondersteunde modellen kan beschadiging van het toestel veroorzaken.

Zet de schakelaar "O-N" op "N" voor bepaalde Kenwood diskwisselaars/ CD-spelers.

De functies die kunnen worden gebruikt en de informatie die kan worden getoond verschillen naargelang van de modellen die worden aangesloten.

- Een onjuiste aansluiting kan zowel dit toestel als de CD-wisselaar beschadigen.

Kondens op de lens

Wanneer u de autoverwarming aanzet bij lage temperaturen wordt er mogelijk condens op de lens van de CD-speler gevormd. De lens "beslaat" en CD's kunnen niet worden afgespeeld. Verwijder in zo'n geval de CD en wacht totdat de condens is verdampt. Raadpleeg uw Kenwood-dealer indien het toestel na een tijdje nog niet normaal functioneert.

• Raadpleeg uw Kenwood-dealer indien u problemen of vragen hebt tijdens de installatie.
• Vraag bij aankoop van optionele accessoires aan uw Kenwood-dealer of deze functioneren met uw model en in uw gebied.
• Dit toestel kan de volgende tekens weergeven: A-Z 0-9 @ " ' % & * + - = , . / \ < > [ ] ( ) : ; ^ - { } | \~ .
• De RDS-functie werkt niet als de service door geen enkele zender wordt ondersteund.
• De afbeeldingen van de display en het voorpaneel in deze gebruiksaanwijzing zijn slechts voorbeelden en zijn bedoeld om het gebruik van de bedieningselementen te verduidelijken. Bijgevolg kan het zijn dat datgene wat wordt weergegeven op het afgebeelde display afwijkt van wat in werkelijkheid op het display verschijnt.

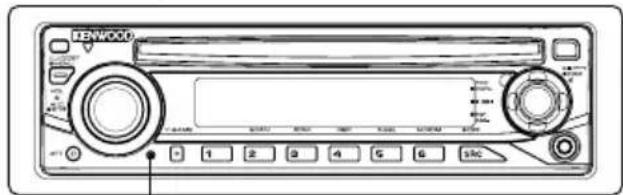

Terugstellen van uw toestel

• Druk op de resettoets wanneer het toestel niet juist functioneert. Wanneer u op de resettoets drukt, wordt het toestel teruggezet op de fabrieksinstellingen.
• Druk op de resettoets wanneer de automatische diskwisselaar niet juist functioneert. Hierna behoort het toestel opnieuw normaal te werken.

Terugsteltoets

Reinigen van het toestel

Als het voorpaneel van dit toestel vuil is, moet u het met een droge zachte doek, bijvoorbeeld een siliconendoek, schoonvegen.

Als het voorpaneel erg vuil is, veegt u het vuil weg met een doek die is bevochtigd met een neutraal reinigingsmiddel en veegt u vervolgens het reinigingsmiddel weg.

- Spuit geen reinigingsmiddel rechtstreeks op het toestel, want dit kan de mechanische onderdelen beschadigen. Veeg het voorpaneel niet schoon met een harde doek of met een vluchtig middel als verdunner of alcohol, want dit kan leiden tot krassen of het verdwijnen van letters.

Reinigen van de aansluitpunten van het voorpaneel

Veeg de aansluitpunten op het toestel zelf of het voorpaneel indien nodig met een droge, zachte doek schoon.

Wanneer u dit toestel voor het eerst gebruikt

Dit toestel is aanvankelijk ingesteld op de demonstratiefunctie.

Wanneer u dit toestel voor het eerst gebruikt, moet u de (blz. 93) annuleren.

Over audiobestand

- Afspeelbaar audiobestand

MP3 (.mp3), WMA (.wma)

• Afspeelbare schijfmedia

CD-R/RW/ROM

- Afspeelbare bestandsindeling van de schijf

ISO 9660 Level 1/2, Joliet, Romeo, Long file name.

Hoewel de audiobestanden voldoen aan de hierboven vermelde normen, kan het afspelen onmogelijk zijn als gevolg van de typen of de voorwaarden van media of apparaat.

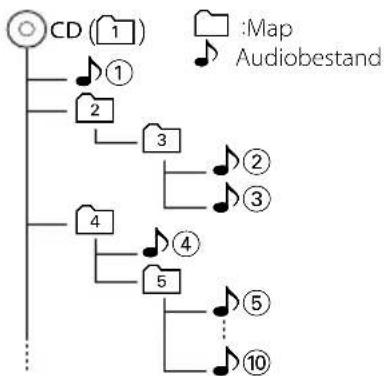

- Afspeelvolgorde van audiobestanden

In het voorbeeld van de hieronder getoonde mappen/bestandenstructuur worden de bestanden afgespeeld in de volgorde van ① tot ⑩.

Een online handleiding over audiobestanden is op de site www.kenwood.com/audiofile/geplaatst. Deze online handleiding bevat gedetailleerde gegevens en opmerkingen die niet in deze handleiding staan vermeld. Zorg ervoor dat u ook de online handleiding hebt gelezen.

Hanteren van CD's

• Raak het opgenomen oppervlak van de CD niet aan.
• Plak geen plakband e.d. op de CD.
  Gebruik ook geen CD's waar plakband e.d. op geplakt is.
• Gebruik geen accessoires voor disktypes, e.d.
  • Veeg vanuit het midden van de disk naar de rand.
• Neem de CD's horizontaal uit het toestel.
• Verwijder voor gebruik eventuele bramen in het middengat of de rand m.b.v. een balpen, e.d.

CD's die niet gebruikt kunnen worden

- CD's die niet rond zijn kunnen niet worden gebruikt.

• CD's met kleuren op het opgenomen oppervlak kunnen niet worden gebruikt.
• Dit toestel kan alleen CD's met het kenteken frec disc disc weergeven.

Het is mogelijk dat disks zonder dit kenteken niet foutloos worden weergegeven.

- Een niet-afgesloten CD-R of CD-RW kan niet worden weergegeven. (Raadpleeg de instructies van de CD-brandersoftware en de gebruiksaanwijzing van uw CD-brander voor details over het afsluitingsproces.)

Over de bediening van de DAB-tuner (KDC-W4037/KDC-W3537)

Zie groep A in de gebruiksaanwijzing van de DAB-tuner KTC-9090DAB (optioneel accessoire) voor de bediening van de DAB-tunerfunctie.

De volgende bedieningsmethoden voor deze functie kunnen echter verschillen van de beschrijving in de gebruiksaanwijzing; raadpleeg in dat geval de bijkomende aanwijzingen hieronder.

1. Kies de voorkeuzeband voor de invoer in het automatisch ensemblegeheugen.
2. Druk op de toets [AME] gedurende ten minste 2 seconden.
   Open de functie voor invoer in het automatisch ensemblegeheugen.
   Nadat het opslaan in het geheugen is voltooid, worden het nummer van de voorkeuzetoetsen en het ensemble-label weergegeven.

en in

Wanneer u tijdens de bewerking op de toets [DISP] moet drukken, gebruikt u in plaats daarvan de toets [TI].

Deze functie kan niet worden gebruikt.

Dit product wordt niet geïnstalleerd door de fabrikant van een voertuig op de productielijn, noch door de professionele invoerder van een voertuig in EU-lidstaten.

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool geeft aan dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval.

Batterij niet weggooien, maar inleveren als KCA.

Markering op produkten die laserstralen gebruiken (uitgezonderd voor bepaalde gebieden)

Dit label is aangebracht op de behuizing/houder en toont dat de component een laserstraal gebruikt die als Klasse 1 is geclassificeerd. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.

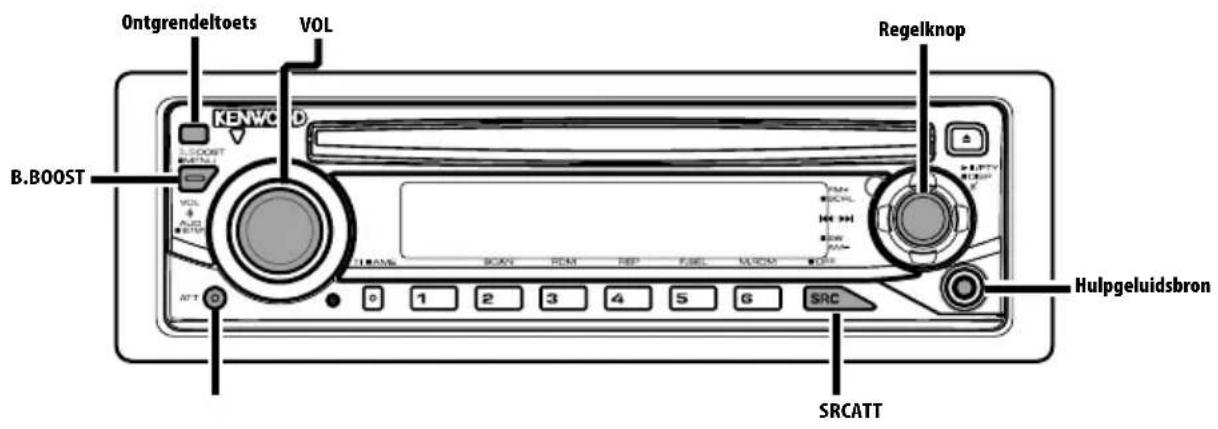

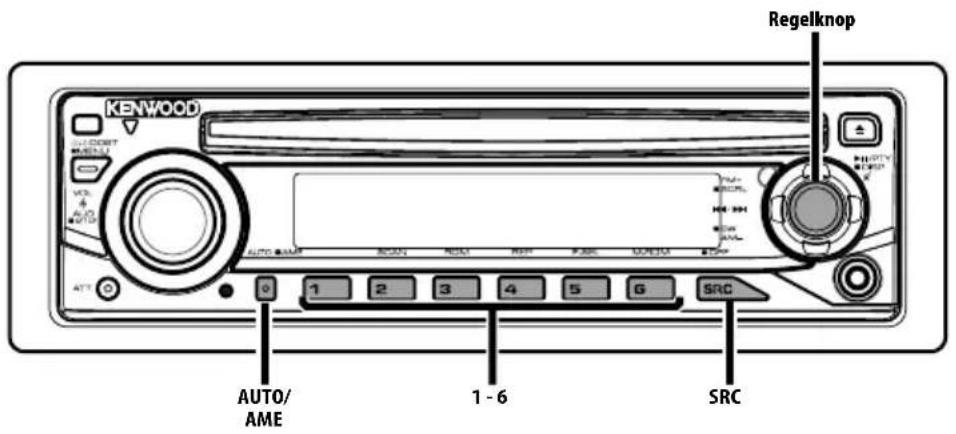

Spanning

Inschakelen van de spanning Druk op de toets [SRC].

- Wanneer het toestel is ingeschakeld, wordt de (blz. 88) weergegeven als "CODE ON" of "CODE OFF". (Functie van de KDC-W4037/KDC-W3537)

Uitschakelen van het toestel

Houd de toets [SRC] ten minste 1 seconde ingedrukt.

Kiezen van de geluidsbron

Druk op de toets [SRC].

Gewenste geluidsbron Display

Tuner "TUNER"

CD "CD"

Externe disk (optioneel accessoire)** "CD CH"

AUX-ingang* "AUX"

AUX-ingang (optioneel accessoire)** "AUX EXT"

Stand-by (alleen verlichting) "STANDBY"

* Apparatuur, zoals een draagbare audiospeler, kan worden aangesloten op de extra ingang via een in de handel verkrijgbare ministekker (3,5 ø).

- Om de accu van de auto te sparen, wordt de spanning automatisch volledig uitgeschakeld wanneer het toestel 20 minuten stand-by staat.

De periode voor volledige uitschakeling kan worden ingesteld volgens (blz. 93).

- **Functie van de KDC-W4037/KDC-W3537

- Gebruik de stereo-ministekker die geen weerstand heeft.

Volume

Verhogen van het volume

Draai de [VOL]-knop naar rechts.

Verlagen van het volume

Draai de [VOL]-knop naar links.

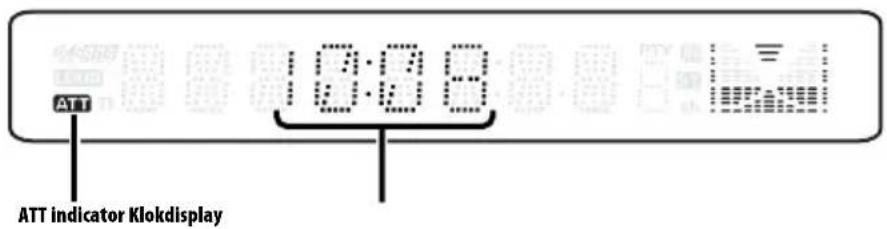

Demping

Dempen van het volume.

Druk op de toets [ATT].

Elke keer dat de toets wordt ingedrukt, wordt de dempingsfunctie in- of uitgeschakeld.

Wanneer ingeschakeld, knippert de indicator "ATT".

Audioregeling

1 Kies de in te stellen geluidsbron Druk op de toets [SRC].
2 Activeer de audioregelfunctie Druk op de knop [VOL].
3 Kies het in te stellen audio-item Druk op de knop [VOL].

Elke keer dat de knop wordt ingedrukt, veranderen de instelbare items zoals hieronder wordt getoond.

4 Stel het item in Draai aan de knop [VOL].

Instelitem Display Instelbereik
Subwooferniveau* "SW L" -15 — +15
System Q "NATURAL"/	"ROCK"/"POPS"/"EASY"/"TOP40"/"JAZZ"	Natuurlijk/Rock/Pop/Easy-listening/Top 40/Jazz
Niveau van de lage tonen "BAS L" -8 — +8
Niveau van de middentonen "MID L" -8 — +8
Niveau van de hoge tonen "TRE L" -8 — +8
Balans "BAL"	Links 15 — Rechts 15
Fader	"FAD"	Achteraan 15 —Vooraan 15

Sluit de audioregelfunctie (volumeregelfunctie) af

Informatie over Systeem Q

• U kunt de beste geluidsvoorkeursinstelling oproepen voor verschillende typen muziek.
• Elke instelling wordt veranderd door de (blz. 77).
  Kies eerst het type luidspreker met luidsprekerinstelling.

- "USER": Dit wordt weergegeven wanneer het Lage tonen-niveau, Middel-niveau en het hoge tonen-niveau worden aangepast. Wanneer "USER" wordt geselecteerd, worden niveaus opgeroepen.

• *Functie van de KDC-W4037

5 Sluit de audioregelfunctie af Druk op een willekeurige toets.

Druk op om het even welke toets, behalve de knop [VOL] en de toets [ATT].

Audio-instelling

Instellen van het geluidssysteem, zoals Volumecompensatie.

1 Kies de in te stellen geluidsbron Druk op de toets [SRC].
2 Activeer de audio-instelfunctie Houd de knop [VOL] ten minste 1 seconde ingedrukt.
3 Kies het in te stellen audio-instelitem Druk op de knop [VOL].

Elke keer dat de knop wordt ingedrukt, veranderen de instelbare items zoals hieronder wordt getoond.

4 Stel het audio-instelitem in Draai aan de knop [VOL].

Instelitem	Display	Instelbereik
Laagdoorgangsfilter*	"LPF"	80/120/160/Doorlaten Hz
Volumecompensatie	"V-OFF"	-8 — ±0(AUX: -8 — +8)

• Volumecompensatie:
Het volume van elke geluidsbron kan worden gecompenseerd en aan het standaardvolume worden aangepast.
• *Functie van de KDC-W4037

5 Sluit de audio-instelfunctie af Houd de knop [VOL] ten minste 1 seconde ingedrukt.

Bass Boost

Lage tonen kunnen worden verbeterd met een druk op de knop.

Druk op de toets [B.BOOST].

Wanneer u eenmaal op de knop drukt, wordt de huidige Bass Boost-instelling weergegeven.

Elke keer dat u op de knop drukt, verandert de Bass Boost-instelling.

Display Instelling

Luidsprekerinstelling

Fijnafstemmen zodat de System Q-waarde bij instelling van het luidsprekertype optimaal is.

1 Schakel het toestel in stand-by Druk op de toets [SRC].
Kies het "STANDBY"-display.
2 Activeer de luidsprekerinstelfunctie Druk op de knop [VOL].
3 Kies het luidsprekertype Draai aan de knop [VOL].

Elke keer dat aan de knop wordt gedraaid, verandert de instelling zoals hieronder wordt getoond.

Luidsprekertype Display

UIT "SP OFF"

Voor luidspreker van 5 & 4 pouce "SP 5/4"

Voor luidspreker van 6 & 6x9 pouce "SP 6*9/6"

Voor OEM-luidspreker "SP OEM"

4 Sluit de luidsprekerinstelfunctie af Druk op de knop [VOL].

Omschakelen van het display

Wijzigen van de getoonde informatie.

1 Activeer de display-omschakelfunctie Houd de regelknop ten minste 1 seconde ingedrukt.

"DISP SEL" wordt getoond.

2 Kies het display-item Druk de regelknop naar [◀◀] of [▶▶].

Met tuner als geluidsbron (KDC-W237)

Informatie Display

Frequentie "FREQ"

Klok "CLOCK"

Met tuner als geluidsbron

Informatie Display
Frequentie (MW, LW) "FREQ"
Programmaservicenaam (FM)	"FREQ/PS"
Radiotekst, programmaservice (FM)	"R-TEXT"
Klok "CLOCK"

Met CD & externe disk als geluidsbron

Informatie Display
Disktitel	"D-TITLE"
Fragmenttitel	"T-TITLE"
Speelduur en fragmentnummer	"P-TIME"
Klok "CLOCK"

Met een audiobestand als geluidsbron

Informatie Display
Titel van liedje & artiestnaam	"TITLE"
Albumnaam en artiestnaam	"ALBUM"
Mapnaam	"FOLDER"
Bestandsnaam	"FILE"
Speelduur en fragmentnummer	"P-TIME"
Klok "CLOCK"

In stand-by/ hulpingang als geluidsbron

Informatie Display
Naam van de bron	"SRC NAME"
Klok "CLOCK"

3 Sluit de display-omschakelfunctie uit Druk de regelknop in.

• De albumnaam kan niet worden getoond in een WMAbestand.
• Wanneer het geselecteerde weergave-item geen informatie bevat, wordt alternatieve informatie weergegeven.

Functie van de KDC-W4037

Subwooferuitvoer

In- of uitschakelen van de subwooferuitvoer.

Houd [AM] van de regelknop ten minste 2 seconden ingedrukt.

Elke keer dat op de knop wordt gedrukt, wordt de subwooferuitvoer in- en uitgeschakeld.

Wanneer ingeschakeld, wordt "SW ON" getoond.

Anti-diefstalvoorpaneel

U kunt het voorpaneel van het toestel verwijderen en meenemen om gevaar voor diefstal te voorkomen.

Verwijderen van het voorpaneel

Druk op de ontgrendeltoets.

Het voorpaneel wordt ontgrendeld, zodat u het kunt verwijderen.

• Het voorpaneel is een precisie-onderdeel en kan gemakkelijk beschadigd worden door schokken en stoten.
• Bewaar het voorpaneel in de voorpaneelhouder wanneer het is verwijderd.
• Stel het voorpaneel (en de voorpaneelhouder) niet bloot aan direct zonlicht, hitte of extreme vochtigheid. Vermijd ook plaatsen waar het zeer stoffig is of waar gevaar bestaat voor waterspatten.

Bevestigen van het voorpaneel

1 Breng de groeven van het voorpaneel op één lijn met de uitsteeksels op het toestel.

2 Klik het voorpaneel vast.

Het voorpaneel wordt vergrendeld, zodat u het toestel kunt bedienen.

Telefoondemping

Het audiosysteem wordt automatisch gedempt wanneer u opgebeld wordt.

Wanneer de telefoon overgaat

"CALL" wordt getoond. Het audiosysteem wordt tijdelijk onderbroken.

Luisteren naar audio tijdens een telefoongesprek

Druk op de toets [SRC].

"CALL" verdwijnt van het display en het audiosysteem wordt weer ingeschakeld.

Wanneer het telefoongesprek wordt beëindigd Leg de telefoon op de haak.

"CALL" verdwijnt van het display en het audiosysteem wordt weer ingeschakeld.

- Als u de telefoondempingfunctie wilt gebruiken, moet u de MUTE-kabel op uw telefoon aansluiten met een in de handel verkrijgbaar telefoonaccessoire. Zie (blz. 97).

Afstemmen

Kiezen van de zender.

1 Kies de tuner als geluidsbron Druk op de toets [SRC].

Kies het "TUNER"-display.

2 Kies de golfband Druk de regelknop naar [FM] of [AM].

Elke keer dat u de knop naar [FM] drukt, wordt gewisseld tussen de golfbanden FM1, FM2 en FM3.

3 Stem af op een hogere of lagere frequentie Druk de regelknop naar [◀◀] of [▶▶].

- Tijdens de ontvangst van een stereo-uitzending licht de indicator "ST" op.

Functie van de KDC-W237

Afstemfunctie

Kiezen van de afstemfunctie.

Druk op de toets [AUTO].

Elke keer dat de toets wordt ingedrukt, verandert de afstemfunctie in onderstaande volgorde.

Afstemfunctie Display Werking

Automatisch zoeken "AUTO 1" Automatisch zoeken naar een zender.

Voorkeurzender zoeken

"AUTO 2" Op volgorde zoeken langs de in het voorkeurgeheugen opgeslagen zenders.

Handmatig "MANUAL" Handmatig op een zender afstemmen.

Voorkeurzendergeheugen

Vastleggen van zenders in het geheugen.

1 Kies de golfband Druk de regelknop naar [FM] of [AM].
2 Kies de in het geheugen vast te leggen frequentie Druk de regelknop naar [|◀◀] of [▶▶-].
3 Leg de frequentie vast in het geheugen Druk ten minste 2 seconden op de gewenste toets [1] — [6].

Het voorkeurnummer knippert 1 keer op het display. Er kan onder elk van de toetsen [1] — [6] 1 zender van elke golfband in het geheugen worden vastgelegd.

Automatisch vastleggen van zenders in het geheugen

Automatisch vastleggen van zenders die goed ontvangen worden.

1 Kies de golfband waarvan de zenders automatisch moeten worden vastgelegd Druk de regelknop naar [FM] of [AM].
2 Activeer het automatisch vastleggen van zenders Houd de toets [AME] ten minste 2 seconden ingedrukt.

"A-MEMORY" wordt getoond. Wanneer er 6 zenders die goed ontvangen worden in het geheugen zijn opgeslagen, wordt de functie voor het automatisch vastleggen afgesloten.

• Wanneer de (blz. 91) is ingeschakeld, worden alleen RDS-zenders in het geheugen opgeslagen.
• Wanneer het automatisch vastleggen van zenders wordt uitgevoerd met de golfband FM2, worden de RDS-zenders die als voorkeurzenders van de golfband FM1 zijn vastgelegd niet in het geheugen vastgelegd. Wanneer het automatisch vastleggen wordt uitgevoerd met FM3, worden de RDS-zenders die als voorkeurzenders van de golfbanden FM1 en FM2 zijn vastgelegd niet in het geheugen vastgelegd.

Afstemmen op voorkeurzenders

Oproepen van in het geheugen vastgelegde zenders.

1 Kies de golfband Druk de regelknop naar [FM] of [AM].
2 Roep de zender op Druk op de gewenste toets [1] — [6].

Verkeersinformatie

Automatisch overschakelen naar verkeersinformatie zodra de uitzending begint, zelfs wanneer u niet naar de radio luistert.

Druk op de toets [TI].

Elke keer dat de toets wordt ingedrukt, wordt de verkeersinformatiefunctie in- of uitgeschakeld.

Wanneer de verkeersinformatie wordt ingeschakeld, licht de indicator "TI" op.

Wanneer er geen verkeersinformatie ontvangen wordt, knippert de indicator "TI".

Wanneer een verkeersbericht begint, wordt "TRAFFIC" getoond en wordt automatisch naar de verkeersinformatie overgeschakeld.

• Wanneer de verkeersinformatiefunctie is ingeschakeld tijdens ontvangst van een AM-zender, wordt automatisch overgeschakeld op een FM-zender.
• Bij ontvangst van verkeersinformatie wordt het ingestelde volume in het geheugen opgeslagen. Bij het volgende verkeersbericht wordt automatisch het opgeslagen volume ingesteld.

Afstemmen op een andere verkeersinformatiezender

Druk de regelknop naar [◀◀] of [▶▶].

- De verkeersinformatie kan worden ingeschakeld wanneer de tunerbron is ingesteld. Het is evenwel niet mogelijk de verkeersinformatie in te schakelen tijdens ontvangst van het verkeersbericht vanaf andere bronnen dan de tuner.

Rollen van radiotekst

De getoonde radiotekst over het display laten rollen.

Houd [FM] van de regelknop ten minste 2 seconden ingedrukt.

PTY (Program Type)

Kiezen van een programmatype en zoeken naar een zender.

1 Activeer de PTY-functie

Druk de regelknop in.

Wanneer de PTY-functie is ingeschakeld, licht de indicator "PTY" op.

- Deze functie is niet beschikbaar tijdens de ontvangst van een verkeersbericht of een AM-zender.

2 Kies het programmatype

Druk de regelknop naar [FM] of [AM].

Elke keer dat op de knop wordt gedrukt, verandert het programmatype zoals hieronder wordt getoond.

Nr. Programmatype Display

1. Lezingen "SPEECH"
2. Muziek "MUSIC"
3. Nieuws "NEWS"
4. Actualiteit "AFFAIRS"
5. Informatie "INFO"
6. Sport "SPORT"
7. Educatief "EDUCATE"
8. Drama "DRAMA"
9. Cultuur "CULTURE"
10. Wetenschap	"SCIENCE"
11. Gevarieerd	"VARIED"
12. Pop	"POP M"
13. Rock	"ROCK M"
14. Easy listening	"EASY M"
15. Licht klassiek	"LIGHT M"
16. Zwaar klassiek	"CLASSICS"
17. Overige muziek	"OTHER M"
18. Weer	"WEATHER"
19. Geldzaken "FINANCE"
20. Kinderprogramma's	"CHILDREN"
21. Sociale zaken	"SOCIAL"
22. Religie "RELIGION"
23. Luisteraarparticipatie	"PHONE IN"
24. Reizen	"TRAVEL"
25. Recreatie "LEISURE"
26. Jazz	"JAZZ"
27. Country	"COUNTRY"
28. Nationale muziek	"NATION M"
29. Gouwe ouwe	"OLDIES"
30. Folkmuziek	"FOLK M"
31. Documentaire	"DOCUMENT"

• Lezingen en muziek omvatten tevens onderstaande programmatypes.
  Muziek: nr. 12 — 17, 26 — 30 Lezingen: nr. 3 — 11, 18 — 25, 31
• Programmatypes kunnen onder de voorkeurgeheugentoetsen [1] — [6] worden opgeslagen en snel worden opgeroepen. Zie (blz. 82).
• De voor de display gebruikte taal kan veranderd worden. Zie (blz. 83).

3 Zoek naar zenders met het gekozen programmatype

Druk de regelknop naar [◀◀] of [▶▶].

Als u naar andere zenders wilt zoeken, drukt u nogmaals op [◀◀] of [▶▶] van de regelknop.

- Wanneer het gekozen programmatype niet gevonden wordt, wordt "NO PTY" getoond. Kies een ander programmatype.

4 Sluit de PTY-functie af Druk de regelknop in.

Vastleggen van

voorkeurprogrammatypes

Vastleggen van een programmatype in het voorkeurgeheugen om het type snel te kunnen oproepen.

Vastleggen van het programmatype

1 Kies het vast te leggen programmatype Zie (blz. 82).

2 Leg het programmatype vast Druk ten minste 2 seconden op de gewenste toets [1] — [6].

Oproepen van het vastgelegde programmatype

1 Activeer de PTY-functie

Zie (blz. 82).

2 Roep het programmatype op

Druk op de gewenste toets [1] — [6].

Veranderen van de taal voor de PTY- functie

Kiezen van de taal voor het tonen van de programmatypes.

1 Activeer de PTY-functie

Zie (blz. 82).

2 Activeer de functie voor het veranderen van de taal

Druk op de toets [TI].

3 Kies de taal

Druk de regelknop naar [FM] of [AM].

Elke keer dat op de knop wordt gedrukt, verandert de taal zoals hieronder wordt getoond.

Taal Display

Engels "ENGLISH"

Frans "FRENCH"

Duits "GERMAN"

4 Sluit de functie voor het veranderen van de taal af

Druk op de toets [TI].

Weergave van CD & audiobestand

Wanneer een disk is geplaatst

Druk op de toets [SRC].

Kies het "CD"-display.

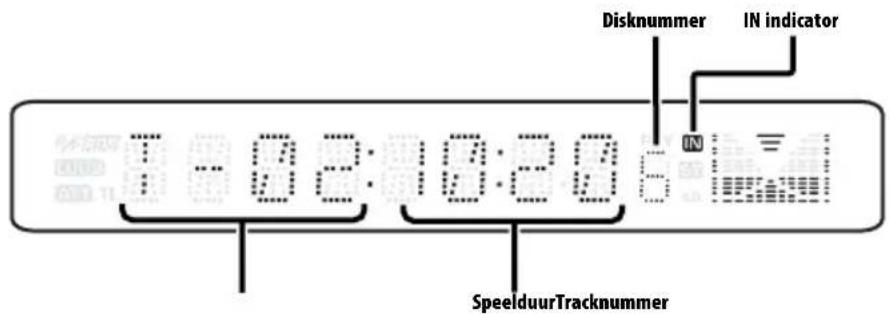

- Wanneer er een CD geplaatst is, licht de indicator "IN" op.

Tijdelijk onderbreken en hervatten van de weergave

Druk de regelknop in.

Elke keer dat de knop wordt ingedrukt, wordt de weergave onderbroken of hervat.

De CD uitwerpen

Druk op de toets [▲].

• Zie (blz. 73) voor de soorten audiobestanden die kunnen worden weergegeven.
• Tot 10 minuten na uitschakelen van de motor kunt u de cd laten uitwerpen.

Functie van de KDC-W4037/KDC-W3537

Weergave van externe disks

Weergeven van disks met een los verkrijgbare diskspeler die op dit toestel is aangesloten.

Druk op de toets [SRC].

Kies het display van de gewenste disk-speler.

Displayvoorbeelden:

Display	Disk-speler
"CD CH"	CD-wisselaar
"MD CH" MD-wisselaar

Tijdelijk onderbreken en hervatten van de weergave

Druk de regelknop in.

Elke keer dat de knop wordt ingedrukt, wordt de weergave onderbroken of hervat.

• Disk 10 wordt aangeduid als "0".
• De beschikbare functies en de getoonde informatie zijn afhankelijk van de externe disk-spelers die zijn aangesloten.

Versnelde weergave in voor- of achterwaartse richting

Vooruitspoelen

Houd [▶▶] van de regelknop ingedrukt.

Laat de knop los om de weergave te hervatten.

Versnelde weergave in achterwaartse richting Houd [◀◀◀] van de regelknop ingedrukt.

Laat de knop los om de weergave te hervatten.

• Er is geen geluid hoorbaar terwijl het audiobestand wordt gezocht.
• De exacte speelduur wordt niet weergegeven tijdens versnelde weergave van het audiobestand in voorwaartse of achterwaartse richting.

Fragment/bestand zoeken

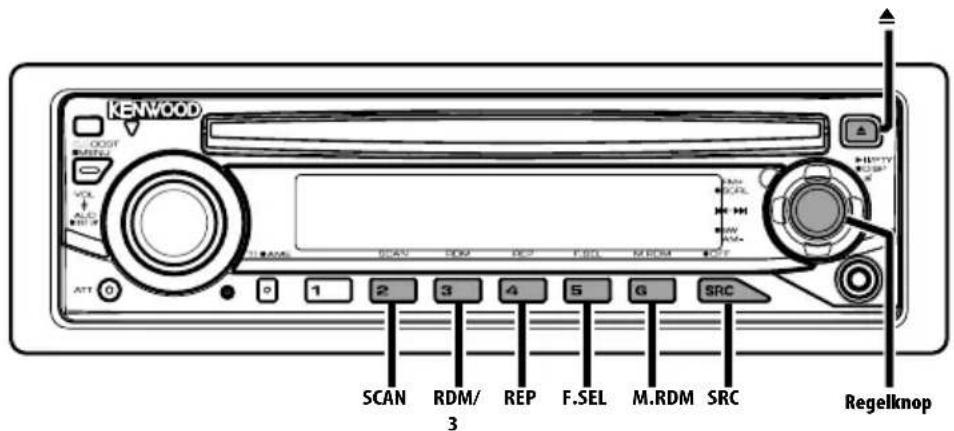

Zoeken naar een liedje op de disk of in de map met audiobestanden.

Druk de regelknop naar [◀◀] of [▶▶].

Functie van diskwisselaar/ audiobestand

Disk zoeken/map zoeken

Kiezen van de disk in de diskwisselaar of de map die is opgeslagen op de geluidsdrager met audiobestanden.

Druk de regelknop naar [FM] of [AM].

Functie van de KDC-W4037/KDC-W3537

Functie van de afstandsbediening

Direct zoeken naar een fragment/ bestand

Zoeken naar een fragment/bestand door invoeren van fragment-/bestandsnummer.

1 Voer het fragment-/bestandsnummer in Druk op de cijfertoetsen van de afstandsbediening.

2 Zoek naar het fragment/bestand Druk op de toets [◀◀] of [▶▶].

Annuleren van direct zoeken naar fragmenten/ bestanden

Druk op de toets [▶II].

Functie van de KDC-W4037/KDC-W3537

Functie van diskwisselaars met afstandsbediening

Direct zoeken naar disks

Zoeken naar disks door het disknummer in te voeren.

1 Voer het disknummer in Druk op de cijfertoetsen van de afstandsbediening.

2 Zoek de disk Druk op de toets [+] of [-].

Annuleren van direct zoeken naar disks Druk op de toets [▶II].

• Voer "0" in om disk 10 te zoeken.

Herhalen van een fragment/bestand/disk/map

Herhalen van het huidige liedje, de huidige disk in de diskwisselaar of de huidige map met audiobestanden.

Druk op de toets [REP].

Elke keer dat de toets wordt ingedrukt, verandert de herhaalfunctie in onderstaande volgorde.

Met CD & externe disk als geluidsbron

Herhaalde weergave Display

Herhalen van een fragment "TRAC REP"

Herhalen van een disk (in een diskwisselaar) "DISC REP"

UIT "REP OFF"

Met een audiobestand als geluidsbron

Herhaalde weergave Display

Herhalen van een bestand "FILE REP"

Herhalen van een map "FOLD REP"

UIT "REP OFF"

Aftastweergave

Weergeven van het eerste gedeelte van elk liedje op de huidige disk of in de huidige map met audiobestanden om snel het gewenste liedje op te zoeken.

1 Start de aftastweergave
Druk op de toets [SCAN].
"TRAC SCN"/"FILE SCN" wordt getoond.

2 Laat de toets los wanneer het gewenste fragment wordt weergegeven Druk op de toets [SCAN].

Weergave in willekeurige volgorde

Weergeven van alle liedjes op de disk of in de map met audiobestanden in willekeurige volgorde.

Druk op de toets [RDM].

Elke keer dat de toets wordt ingedrukt, wordt de functie voor weergave in willekeurige volgorde in- of uitgeschakeld.

Wanneer de weergave in willekeurige volgorde is ingeschakeld, wordt "DISC RDM"/"FOLD RDM" getoond.

- Wanneer u de regelknop naar [▶▶] drukt, start de weergave van het volgende liedje in willekeurige volgorde.

Functie van de KDC-W4037/KDC-W3537 Functie van diskwisselaar

Weergave van een magazijn in willekeurige volgorde

Weergeven van alle liedjes op alle disks in de diskwisselaar in willekeurige volgorde.

Druk op de toets [M.RDM].

Elke keer dat de toets wordt ingedrukt, wordt de functie voor willekeurige weergave van het magazijn in- of uitgeschakeld.

Wanneer de willekeurige weergave van een magazijn is ingeschakeld, wordt "MGZN RDM" getoond.

- Wanneer u de regelknop naar [▶▶] drukt, start de weergave van het volgende liedje in willekeurige volgorde.

Functie van audiobestand

Mapkeuze

Kiezen van de map waarnaar u wilt luisteren.

1 Activeer de mapkeuzefunctie

Druk op de toets [F.SEL].

"FLD SEL" wordt getoond.

Wanneer de keuzefunctie is ingeschakeld, wordt de volgende mapinformatie getoond.

Mapnaam-display

Toont de huidige mapnaam.

2 Kies het mapniveau

Druk de regelknop naar [FM] of [AM].

Met [FM] van de regelknop gaat u 1 niveau omlaag en met [AM] van de regelknop 1 niveau omhoog.

Kiezen van een map van hetzelfde niveau

Druk de regelknop naar [◀◀] of [▶▶].

Met [I◀◀] van de regelknop gaat u naar de vorige map en met [▶▶I] van de regelknop naar de volgende map.

Terugkeren naar het hoogste niveau

Druk op de toets [3].

Laten rollen van de mapnaam over het display

Houd [FM] van de regelknop ten minste 2 seconden ingedrukt.

3 Kies de weer te geven map

Druk de regelknop in.

De mapkeuzefunctie wordt uitgeschakeld en het audiobestand in de getoonde map wordt weergegeven.

Annuleren van de mapkeuzefunctie

Druk op de toets [F.SEL].

Laten rollen van tekst/titel

De tekst van de weergegeven CD of de tekst van het audiobestand over het display laten rollen.

Houd [FM] van de regelknop ten minste 2 seconden ingedrukt.

Menusysteem

Instellen van de pieptoon tijdens de bediening, enz. Hieronder wordt de basisbediening van het menusysteem uitgelegd. Na deze uitleg volgt een beschrijving van alle beschikbare functies en de daarbij behorende instellingen.

1 Activeer de menufunctie Houd de toets [MENU] ten minste 1 seconde ingedrukt.

"MENU" wordt getoond.

2 Kies het menu-item Druk de regelknop naar [FM] of [AM].

Voorbeeld: Wanneer u de pieptoon wilt instellen, kiest u het display "BEEP".

3 Stel het menu-item in Druk de regelknop naar [◀◀] of [▶▶].

Voorbeeld: Wanneer u "BEEP" kiest, wordt gewisseld tussen "BEEP ON" en "BEEP OFF" elke keer dat u de knop indrukt. Kies 1 van deze opties als instelling.

U kunt andere items instellen door terug te keren naar stap 2.

4 Sluit de menufunctie af Druk op de toets [MENU].

- De mogelijke instellingen van de overige functies die op de hierboven beschreven wijze worden bediend, staan in onderstaande tabel. (In de meeste gevallen is de bovenste instelling in de tabel de oorspronkelijke instelling.) Functies die op een andere wijze worden bediend ( enz.), worden stap voor stap uitgelegd.

Functie van de KDC-W4037/KDC-W3537 In stand-by

Beveiligingscode

Door het activeren van de beveiligingscode voorkomt u dat het audiosysteem door iemand anders kan worden gebruikt. Zodra de beveiligingscode is geactiveerd, is de invoer van een geautoriseerde beveiligingscode noodzakelijk om het audiosysteem in te schakelen wanneer het uit het voertuig is genomen. De indicatie dat deze beveiligingscode is geactiveerd voorkomt diefstal van uw waardevolle audiosysteem.

- Wanneer de beveiligingscodefunctie eenmaal is geactiveerd, kan de functie niet meer gedeactiveerd worden. De beveiligingscode is het 4-cijferige getal dat in het "Car Audio Passport" van dit toestel staat.

1 Schakel het toestel in stand-by Druk op de toets [SRC].

Kies het "STANDBY"-display.

2 Activeer de menufunctie Houd de toets [MENU] ten minste 1 seconde ingedrukt.

Wanneer "MENU" wordt getoond, verschijnt eveneens "CODE SET".

3 Activeer de beveiligingscodefunctie Houd de regelknop ten minste 1 seconde ingedrukt.

Wanneer "ENTER" wordt getoond, verschijnt eveneens "CODE".

4 Kies de in te voeren cijfers Druk de regelknop naar [◀◀] of [▶▶].

5 Kies de cijfers voor de beveiligingscode Druk de regelknop naar [FM] of [AM].

6 Herhaal stappen 4 en 5 om de volledige beveiligingscode in te voeren.

7 Bevestig de beveiligingscode Houd de regelknop ten minste 3 seconden ingedrukt.

Wanneer "RE-ENTER" wordt getoond, verschijnt eveneens "CODE".

8 Herhaal de stappen 4 t/m 7 en voer de beveiligingscode opnieuw in.

"APPROVED" wordt getoond. De beveiligingscodefunctie wordt geactiveerd.

- Wanneer u een verkeerde code invoert, moet de procedure vanaf stap 4 worden herhaald.

Terugstellen van de beveiligingscodefunctie wanneer het audiosysteem voor het eerst wordt gebruikt nadat het is losgekoppeld van de accuvoeding of wanneer op de resettoets wordt gedrukt

1 Schakel de spanning in.
2 Herhaal de stappen 4 t/m 7 en voer de beveiligingscode opnieuw in.
"APPROVED" wordt getoond. Het toestel kan gebruikt worden.

- Indien een verkeerde code is ingevoerd, wordt de melding "WAITING" getoond en wordt de onderstaande blokkeringstijd voor de invoer geactiveerd. Nadat de blokkeringstijd voor de invoer is verstreken, word de melding "CODE" getoond en kan de code opnieuw ingevoerd worden.

Aantal keren dat een verkeerde code werd ingevoerd	Blokkeringstijd voor de invoer
1	—
2 5 minuten
3 1 uur
4 24 uur

In stand-by

Geluidssignaal van aanraaksensor

In- en uitschakelen van het geluidssignaal (pieptoon) waarmee een bediening wordt aangegeven.

Display Instelling

"BEEP ON" Het geluidssignaal wordt weergegeven.
"BEEP OFF" Het geluidssignaal wordt geannuleerd.

In stand-by

Handmatig instellen van de klok

- De klok kan handmatig worden ingesteld wanneer de (blz. 90) is uitgeschakeld.

1 Kies de functie voor het instellen van de klok Druk de regelknop naar [FM] of [AM]. Kies het display "CLK ADJ".
2 Activeer de functie voor het instellen van de klok

Houd de regelknop ten minste 1 seconde ingedrukt.

Het klokdisplay knippert.

3 Stel de uren in

Druk de regelknop naar [FM] of [AM].

Stel de minuten in

Druk de regelknop naar [◀◀] of [▶▶].

4 Sluit de functie voor het instellen van de klok af Druk op de toets [MENU].

Functie van de KDC-W4037/KDC-W3537/

KDC-W3037/KDC-W311

In stand-by

Synchroonklok

Synchroniseren van de klok met het tijdsignaal dat door een RDS-zenders wordt uitgezonden.

Display Instelling

"SYNC ON" Synchroniseert de klok.

"SYNC OFF" Voor handmatige instelling van de klok.

- Het synchroniseren van de klok duurt 3 tot 4 minuten.

In stand-by

DSI (Disabled System Indicator)

Nadat het voorpaneel is verwijderd, gaat een rode indicator knipperen op het toestel om potentiële dieven af te schrikken.

Display Instelling

"DSI ON" LED knippert.

"DSI OFF" LED uitgeschakeld.

Functie van de KDC-W4037

In stand-by

Kiezen van de verlichtingskleur

Kiezen van de groene of de rode verlichting.

Display Instelling

"KEY RED" De kleur van de verlichting is rood.

"KEY GRN" De kleur van de verlichting is groen.

Dimmer

Met de dimfunctie kunt u de helderheid van het display verminderen.

Display Instelling

"DIM ON" Het display wordt gedimd

"DIM OFF" Het display wordt niet gedimd

Functie van de KDC-W4037

In stand-by

Omschakelen van de voor-uitgang

Omschakelen van de voor-uitgang tussen de achterluidspreker en de subwoofer. (De subwooferuitvoer wordt niet beïnvloed door de fader.)

Display Instelling

"SWPRE R" Achterste voor-uitgang.

"SWPRE SW" Voor-uitgang subwoofer.

Met een audiobestand als geluidsbron

Supreme-instelling

Bij de weergave van MP3- of WMA-bestanden die met een lage bitsnelheid (minder dan 96 kbps (fs=32 k, 44,1 k, 48 kHz)) zijn gecodeerd, herstelt deze functie hun hoge-frequentiegebied om de geluidskwaliteit van gelijkwaardige bestanden gecodeerd met een hoge bitsnelheid te benaderen. Het geluid wordt optimaal verwerkt voor het gebruikte compressieformaat (MP3 of WMA) en aangepast aan de gebruikte bitsnelheid.

Display Instelling

"SPRM ON" Het geluid wordt weergegeven met de Supreme-functie.

"SPRM OFF" Het oorspronkelijke geluid dat is opgeslagen in het audiobestand wordt weergegeven.

- Het geluidseffect is mogelijk niet waarneembaar; dit hangt af van het verband tussen de audiobestandsindeling en de instelling.

Functie van de KDC-W4037/KDC-W3537/KDC-W3037/KDC-W311

Nieuwsuitzendingsfunctie met uitschakeling voor een bepaalde periode

Er wordt automatisch naar een nieuwsuitzending overgeschakeld zodra deze begint, zelfs wanneer u niet naar de radio luistert. Tevens kan er een periode worden ingesteld gedurende dewelke er niet overgeschakeld mag worden.

Display en instelling

"NEWS OFF"

"NEWS 00M"

"NEWS 90M"

Wanneer "NEWS 00M" — "NEWS 90M" wordt ingesteld, wordt de nieuwsuitzendingsfunctie ingeschakeld.

Wanneer de nieuwsuitzendingsfunctie is ingeschakeld, licht de indicator "NEWS" op.

Wanneer een nieuwsuitzending start, wordt "NEWS" getoond en wordt automatisch naar de nieuwsuitzending overgeschakeld.

• Wanneer u de instelling "20MIN" kiest, wordt er de eerste 20 minuten na een nieuwsuitzending niet opnieuw op een nieuwsuitzending afgestemd.
• Het volume van de nieuwsuitzending staat op hetzelfde niveau als werd ingesteld voor (blz. 81).
• Deze functie is alleen beschikbaar wanneer de zender de PTY-code voor nieuwsuitzending uitzendt of behoort tot een dat de PTY-code voor nieuwsuitzending uitzendt.
• Wanneer de nieuwsuitzendingsfunctie is ingeschakeld, schakelt de tuner over naar een FM-zender.

In de tunerstand

Lokaal zoeken

Er wordt bij automatisch zoeken alleen afgestemd op zenders die goed te ontvangen zijn.

Display Instelling

"LO.S OFF" De functie voor lokaal zoeken is uitgeschakeld.

"LO.S ON" De functie voor lokaal zoeken is ingeschakeld.

Functie van de KDC-W4037/KDC-W3537/KDC-

W3037/KDC-W311

In de tunerstand

Afstemfunctie

Kiest de afstemfunctie.

Afstemfunctie Display Werking

Automatisch zoeken "AUTO 1" Automatisch zoeken naar een zender.

Voorkeurzender "AUTO 2" Op volgorde zoeken langs de in het zoeken voorkeurgeheugen opgeslagen zenders.

Handmatig "MANUAL" Handmatig op een zender afstemmen.

Functie van de KDC-W4037/KDC-W3537/KDC-W3037/KDC-W311

Wanneer de ontvangst verslechtert, wordt automatisch op een andere frequentie overgeschakeld waarop hetzelfde programma in hetzelfde RDS-netwerk wordt uitgezonden als daardoor een betere ontvangst kan worden verkregen.

Display Instelling

"AF ON" De AF-functie is ingeschakeld.

"AF OFF" De AF-functie is uitgeschakeld.

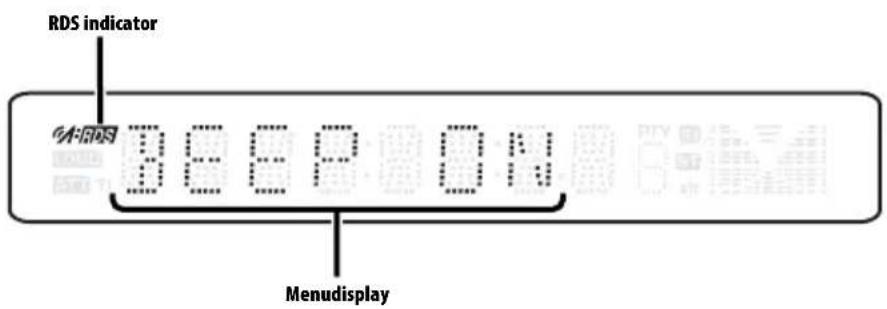

Wanneer de AF-functie is ingeschakeld, licht de indicator "RDS" op.

- Wanneer er geen andere zenders met hetzelfde programma in het RDS-netwerk beschikbaar zijn, kan het voorkomen dat de uitzending voortdurend wordt onderbroken. Schakel in dat geval de AF-functie uit.

Functie van de KDC-W4037/KDC-W3537/KDC-W3037/KDC-W311

Beperken van de RDS-regio (regionale functie)

U kunt ervoor kiezen de RDS-zenders die met de AF-functie voor een bepaald netwerk worden ontvangen tot een bepaalde regio te beperken.

Display Instelling

"REG ON"	De regionale functie is ingeschakeld.
"REG OFF"	De regionale functie is uitgeschakeld.

- Zonder de AF-functie te beperken tot het opgegeven gebied en netwerk, wordt er gezocht naar zenders met een goede ontvangst in hetzelfde RDS-netwerk.

Functie van de KDC-W4037/KDC-W3537/KDC-W3037/KDC-W311

Automatische TP-afstemfunctie

Wanneer de verkeersinformatiefunctie is ingeschakeld en de ontvangst tijdens het luisteren naar een verkeersinformatiezender niet goed is, wordt automatisch gezocht naar een andere verkeersinformatiezender die beter ontvangen kan worden.

Display Instelling

"ATPS ON" De automatische TP-afstemfunctie is ingeschakeld.

"ATPS OFF" De automatische TP-afstemfunctie is uitgeschakeld.

Tijdens FM-ontvangst

Mono-ontvangst

Door stereo-uitzendingen in mono te ontvangen, kan ruis worden verminderd.

Display Instelling

"MONO OFF" De mono-ontvangst is uitgeschakeld.

"MONO ON" De mono-ontvangst is ingeschakeld.

Instellen van het display van de hulpingangsbron

Kiezen van het display bij het overschakelen naar een hulpingangsbron.

1 Kies de hulpingangsbron

Druk op de toets [SRC].

Kies het display "AUX"/"AUX EXT".

2 Activeer de menufunctie

Houd de toets [MENU] ten minste 1 seconde ingedrukt.

"MENU" wordt getoond.

3 Kies de functie voor het instellen van het display van de hulpingangsbron

Druk de regelknop naar [FM] of [AM].

Kies het display "NAME SET".

4 Activeer de functie voor het instellen van het display van de hulpingangsbron Houd de regelknop ten minste 1 seconde ingedrukt.

Het huidige gekozen display voor de hulpingangsbron wordt getoond.

5 Kies het display van de hulpingangsbron Druk de regelknop naar [◀◀] of [▶▶].

Telkens als u op de knop drukt, verandert het display zoals hieronder wordt aangegeven.

• "AUX"/"AUX EXT"
  • "DVD"
• "PORTABLE"
  • "GAME"
  • "VIDEO"
  • "TV"

6 Sluit de functie voor het instellen van het display van de hulpingangsbron af Druk op de toets [MENU].

• Wanneer er gedurende 10 seconden geen bediening plaatsvindt, wordt de tot op dat moment ingevoerde naam vastgelegd en wordt de functie voor het instellen van het display van de hulpingangsbron afgesloten.
• Het hulpingangdisplay kan alleen worden ingesteld wanneer de hulpingang van de optionele KCA-S220A wordt gebruikt.

Laten rollen van tekst

Instellen van de functie voor het laten rollen van tekst over het display.

Display Instelling

"SCL MANU" Tekst rolt niet.
"SCL AUTO" Tekst rolt wanneer het display verandert.

• U kunt de volgende tekst laten rollen.

• CD-tekst
• Mapnaam/bestandsnaam/fragmenttitel/artiestnaam/albumnaam
• MD-titel
• Radiotekst

Functies van de KDC-W4037/KDC-W3537/

KDC-W3037/KDC-W311/KDC-W237

(Russisch verkoopgebied)

In stand-by

Kiezen van Russische lettertekens

Kies Russisch als een tekstdisplaytaal.

Display Instelling

"RUS ON" Geeft de tekst in Russische lettertekens weer.

"RUS OFF" Geeft de tekst in Europese lettertekens weer.

• De tekst weergegeven in Russische lettertekens is als volgt.
• Mapnaam/ bestandsnaam/ fragmenttitel/artiestnaam/albumnaam
• CD-tekst (interne CD-bron)
• De tekst maakt geen onderscheid tussen hoofd- en kleine letters in Russische lettertekens.

In stand-by

Instelling van de ingebouwde hulpingangsfunctie

Instellen van de ingebouwde hulpingangsfunctie.

Display Instelling

"AUX OFF" Bij het kiezen van de geluidsbron is de hulpingang niet beschikbaar.

"AUX ON1" Bij het kiezen van de geluidsbron is de hulpingang wel beschikbaar.

"AUX ON2" Wanneer het apparaat wordt ingeschakeld door een AUX-bron, wordt de verzwakkerfunctie geactiveerd. Druk op de knop [ATT] om de verzwakkerfunctie te annuleren om naar externe apparatuur te luisteren.

- Instelling op "AUX ON2" zorgt ervoor dat er geen ruis wordt weergegeven die wordt geproduceerd wanneer een extern apparaat niet is aangesloten op de AUX-aansluiting.

In stand-by

Spanning uitschakelen na een bepaalde periode

Instellen van een bepaalde tijd waarna de spanning automatisch wordt uitgeschakeld wanneer het toestel in stand-by blijft staan.

Deze functie kan de accu van de auto beschermen.

Display Instelling

"OFF - - - " De functie voor het uitschakelen van de spanning is uitgeschakeld.
"OFF 20M" (oorspronkelijke instelling)	Schakelt de spanning uit na 20 minuten.
"OFF 40M" Schakelt de spanning uit na 40 minuten.
"OFF 60M" Schakelt de spanning uit na 60 minuten.

In stand-by

Instelling van CD Read

Wanneer er een probleem is met de weergave van een CD met een speciaal formaat, speelt deze instelling de CD geforceerd af.

Display Instelling

"CD READ1" Weergave van CD en audiobestand.

"CD READ2" Geforceerde weergave van CD.

- Het is mogelijk dat sommige muziek-CD's ook in de stand "CD READ2" niet kunnen worden weergegeven.

In stand-by

Instelling van de demonstratiemodus

Stelt de demonstratiemodus in.

1 Kies de demonstratiemodus

Druk de regelknop naar [FM] of [AM].

Kies het display "DEMO".

2 Stel de demonstratiemodus in

Houd de regelknop ten minste 2 seconden ingedrukt.

Elke keer dat de knop gedurende ten minste 2 seconden wordt ingedrukt, verandert de demonstratiemodus in onderstaande volgorde.

Display Instelling

"DEMO ON" De demonstratiefunctie is ingeschakeld.

"DEMO OFF" De demonstratiefunctie afsluiten (normale functie).

: Deze knop wordt gebruikt wanneer Bluetooth HANDS FREE BOX aangesloten is. Voor meer informatie raadpleegt u de gebruiksaanwijzing van Bluetooth HANDS FREE BOX.

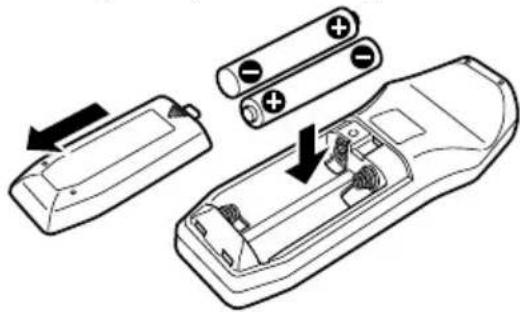

Batterijen plaatsen en vervangen

Gebruik twee "AA"/ "R6"-batterijen.

Druk het deksel omlaag en schuif het weg, zoals de afbeelding laat zien.

Let bij het plaatsen van de batterijen op de + en - polen. Volg hierbij de afbeelding in het batterijvak.

- Bewaar batterijen buiten het bereik van kinderen. Raadpleeg onmiddellijk een arts wanneer een batterij wordt ingeslikt.

- Plaats de afstandsbediening niet op warme plaatsen zoals het dashboard.

Basisbediening

[VOL]-toetsen

Regelen het volume.

[SRC]-toets

Elke keer dat de toets wordt ingedrukt, verandert de geluidsbron.

Zie (blz. 75)

voor meer informatie over het kiezen van de geluidsbron.

[ATT]-toets

Verlaagt het volume snel.

Wanneer de toets opnieuw wordt ingedrukt, wordt het vorige niveau hersteld.

Audioregeling

[AUD]-toets

Kiest het in te stellen audio-item.

[VOL]-toetsen

Stellen het audio-item in.

- Zie (blz. 76) voor de bedieningsmethode, zoals de procedures voor audioregeling en andere.

Met tuner als geluidsbron

[FM]/ [AM]-toetsen

Kiezen de golfband.

Elke keer dat de toets [FM] wordt ingedrukt, wordt overgeschakeld tussen de golfbanden FM1, FM2 en FM3.

[◀◀] / [▶▶] -toetsen

Stemmen af op een hogere of lagere frequentie.

[0] — [9]-toetsen

Druk op de toetsen [1] — [6] om voorkeurzenders op te roepen.

[▶II]-toets

Activeert en annuleert de functie (blz. 82).

Met disk als geluidsbron

[1◄◄] / [►►] -toetsen

Vooruit/achteruitspoelen van fragmenten/bestanden.

[+] / [-]-toetsen

Vooruit/achteruitspoelen van disks/mappen.

[▶II]-toets

Elke keer dat de toets wordt ingedrukt, wordt het fragment tijdelijk onderbroken of hervat.

[0] — [9]-toetsen

Voor het invoeren van fragment-/bestand-/disknummers bij (blz. 85) en (blz. 85).

Toebehoren

Installatieprocedure

1. Voorkom kortsluiting door de sleutel uit het contact te halen en de minkabel (⊖) van de accu los te koppelen.
2. Verbind de juiste ingangs- en uitgangskabel met elk toestel.
3. Verbind de kabel met de bedradingsbundel.
4. Neem stekker B van de bedradingsbundel en verbind hem met de luidsprekeraansluiting in de auto.
5. Neem stekker A van de bedradingsbundel en verbind hem met de externe spanningsaansluiting van de auto.
6. Neem de bedradingsbundel en verbind deze met het toestel.
7. Installeer het toestel in de auto.
8. Sluit de minpool (⊖) van de accu weer aan.
9. Druk op de resettoets.

• Als de spanning niet wordt ingeschakeld (of wordt ingeschakeld, maar onmiddellijk weer uitgeschakeld), kan het zijn dat de luidsprekerkabel is kortgesloten of dat hij het chassis van de auto heeft geraakt en dat de beveiligingsfunctie is geactiveerd. Controleer de luidsprekerkabel.
• Als uw auto niet is voorbereid op dit speciale aansluitingssysteem, raadpleeg dan uw Kenwood-dealer.
• Gebruik uitsluitend antenneconversie-adapters (ISO-JASO) wanneer de antennekabel een ISO-stekker heeft.
• Controleer dat alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld.
• Als het contact van uw auto geen ACC-stand heeft of de ontstekingskabel (contactkabel) met een spanningsbron is verbonden waar constant spanning op staat, zoals bijvoorbeeld een accukabel, zal de spanning van het toestel niet gekoppeld zijn aan het contact (met andere woorden, de spanning van het toestel wordt niet gelijk met het contact in- en uitgeschakeld). Als u de spanning van het toestel wilt koppelen aan het contact van de auto, moet u de ontstekingskabel met een spanningsbron verbinden die gelijk met het contact van de auto wordt in- en uitgeschakeld.
• Als de zekering doorbrandt, controleer dan eerst of de draden geen kortsluiting hebben veroorzaakt en vervang vervolgens de oude zekering door een van hetzelfde type.
• Isoleer niet-aangesloten kabels met isolatieband of ander geschikt materiaal. Om kortsluitingen te voorkomen, mag u de kapjes aan het uiteinde van niet-aangesloten kabels of aansluitingen niet verwijderen.
• Sluit de luidsprekerkabels juist met de overeenkomende aansluitingen aan. Het toestel wordt mogelijk beschadigd of functioneert niet als de kabels gezamelijk worden aangesloten en/of gezamelijk op een metalen onderdeel van de auto worden geaard.
• Controleer na het installeren van het toestel dat de remlichten, richtingaanwijzers, ruitenwissers, etc. van de auto juist functioneren.
• Als de console voorzien is van een klep, dient u het toestel zodanig te installeren dat het voorpaneel bij het openen en sluiten de klep niet raakt.
• Installeer het toestel onder een maximale hoek van 30°.

Stekkerfunctietabel

Pennummers voor ISO-stekkers	Kleur van kabel	Functies
Externe spanningsaansluitingA-4 Geel AccuA-5 Blauw/wit SpanningsregelingA-7 Rood Contact (ACC)A-8 Zwart Massaverbinding
LuidsprekerstekkerB-1 Paars Rechts achter (+)B-2 Paars/zwart Rechts achter (−)B-3 Grijs Rechts voor (+)B-4 Grijs/zwart Rechts voor (−)B-5 Wit Links voor (+)B-6 Wit/zwart Links voor (−)B-7 Groen Links achter (+)B-8 Groen/zwart Links achter (−)

▲WAARSCHUWING

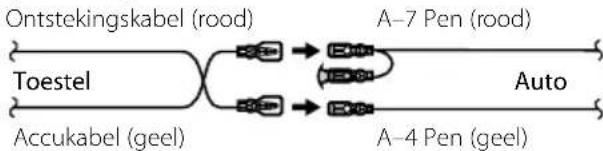

Aansluiten van de ISO-stekker

De penopstelling van de ISO-stekkers is afhankelijk van uw type auto. Zorg dat de aansluitingen juist zijn om beschadiging van het toestel te voorkomen.

De standaardverbinding van de bedradingsbundel wordt in stap 1 hieronder beschreven. Maak de getoonde verbindingen als de penopstelling van de ISO-stekker overeenkomt met de beschrijving in 2 of 3.

De kabel moet opnieuw worden aangesloten zoals getoond in 2 hieronder als u dit toestel installeert in Volkswagen-modellen.

1(Standaardverbinding) De pen A-7 (rood) van de ISO-stekker van de auto is verbonden met het contact en de pen A-4 (geel) is verbonden met de constante spanningsbron.

2 De pen A-7 (rood) van de ISO-stekker van de auto is verbonden met de constante spanningsbron en de pen A-4 (geel) is verbonden met het contact.

3 De pen A-4 (geel) van de ISO-stekker van de auto is niet verbonden en de pen A-7 (rood) is verbonden met de constante spanningsbron (of zowel de pen A-7 (rood) als de pen A-4 (geel) zijn verbonden met de constante spanningsbron).

- Wanneer de verbinding is gemaakt zoals beschreven in 3, wordt de spanning van het toestel niet gekoppeld aan de in- en uitschakeling van het contact. U moet in dit geval zelf de spanning uitschakelen wanneer het contact van de auto is uitgeschakeld.

Om het in- en uitschakelen van het toestel te koppelen aan het contact, moet u de ontstekingskabel (ACC ...rood) verbinden met een spanningsbron die gelijk met het contact wordt in- en uitgeschakeld.

Installatie

Metalen bevestigingsriem (in de handel verkrijgbaar)

Schroef (M4×8)
(in de handel verkrijgbaar)

- Controleer dat het toestel goed op zijn plaats is geïnstalleerd. Het toestel zal niet juist functioneren indien het niet goed is geplaatst (het geluid zal bijvoorbeeld overslaan).

Verwijderen van het harde rubberframe

1 Laat de klempennen van het verwijderstaafje aangrijpen en maak de twee vergrendelingen bovenaan los. Til het frame op en trek het naar voren zoals getoond in de afbeelding.

2 Wanneer de vergrendelingen bovenaan los zijn, maakt u de twee vergrendelingen onderaan los.

- Het frame kan op dezelfde wijze vanaf de onderkant worden verwijderd.

Verwijderen van het toestel

1 Zie en verwijder het harde rubberframe.
2 Verwijder de schroef (M4 × 8) van het achterpaneel.
3 Steek de twee verwijderstaafjes diep in de gleuven aan elke kant, zoals getoond in de afbeelding.
4 Duw de verwijderstaafjes omlaag terwijl u ze indrukt en trek het toestel half naar buiten. Schroef (M4×8) (in de handel verkrijgbaar)

• Wees voorzichtig om verwonding door de klempennen op het verwijderstaafje te vermijden.
  5 Trek het toestel met uw handen geheel naar voren en wees hierbij voorzichtig dat u het niet laat vallen.

Sommige functies van dit apparaat kunnen uitgeschakeld zijn door bepaalde instellingen die op dit apparaat zijn uitgevoerd.

! Kan niet overschakelen naar Aux-bron.

▶ AUX is niet ingeschakeld. 📋 (blz. 93)

! Kan gebruiker van System Q niet weergeven.

▶ (blz. 76) is niet ingesteld.

• Kan de subwoofer niet instellen.

- Geen weergave van de subwoofer.

- Kan geen laag doorgangsfilter instellen.

- Preout is niet ingesteld op subwoofer. - (blz. 90) - (blz. 78) is niet ingesteld op Aan.

• Kan geen beveiligingscode registreren.

- Kan Display niet instellen.

(blz. 93) is niet uitgeschakeld.

! Kan de uitschakeltimer niet instellen.

▶ (blz. 88) is niet ingesteld.

! Kan audiobestanden niet afspelen.

▶ (blz. 93) is ingesteld op "2".

Vele problemen worden slechts veroorzaakt door een verkeerde bediening of verkeerde verbindingen. Controleer voordat u uw handelaar raadpleegt eerst de volgende lijst voor een mogelijke oplossing van uw probleem.

Algemeen

? De pieptoon van de aanraaksensor wordt niet weergegeven.

√ De voor-uitgangaansluiting wordt gebruikt. ■ De pieptoon van de aanraaksensor kan niet via de voor-uitgangsaansluiting worden weergegeven.

Tuner als geluidsbron

? Ontvangst van radio-uitzendingen is slecht.

√ De auto-antenne is niet uitgetrokken. ☑ Trek de antenne volledig uit. √ De antennekabel is niet aangesloten. ☑ Sluit de kabels juist aan zoals beschreven in (blz. 97).

Disk als geluidsbron

? Niet de gekozen disk maar een andere wordt afgespeeld.

√ De gekozen CD is vuil. ■ Reinig de CD. √ De disk is in een andere lade geplaatst dan u hebt gekozen. ■ Verwijder het diskmagazijn en controleer het nummer van de gekozen disk. √ De disk heeft krassen. ■ Probeer een andere disk.

Audiobestand als geluidsbron

? Het geluid springt over wanneer een audiobestand wordt afgespeeld.

√ De geluidsdrager is gekrast of vuil. Reinig de drager zoals aangegeven onder Reinigen van CD's in de sectie (blz. 73). √ Slechte opnameomstandigheden. Neem het geluid opnieuw op of gebruik een andere geluidsdrager.

De onderstaande berichten geven de toestand van uw systeem weer.

EJECT: • Geen diskmagazijn in de diskwisselaar geplaatst. Het diskmagazijn is niet juist geplaatst.

- Geen CD in de speler.

NO DISC: Geen disk in het diskmagazijn geplaatst.

TOC ERR: • Geen disk in het diskmagazijn geplaatst.

- De CD is vuil. De CD is omgekeerd geplaatst. De CD heeft krassen.

E-05: De schijf is onleesbaar.

BLANK: Er is niets op de MD opgenomen.

NO TRACK: De MD heeft een titel maar er zijn geen fragmenten opgenomen.

E-15: Er wordt een geluidsdrager afgespeeld waarop gegevens staan die niet door het toestel weergegeven kunnen worden.

NO PANEL: Het voorpaneel van het neventoestel dat op dit toestel is aangesloten, is verwijderd.

E-77: Het toestel functioneert om een andere reden niet juist.

Druk op de resettoets van het toestel. Raadpleeg het dichtstbijzijnde servicecentrum als "E-77" wordt getoond.

E-99: Er is iets fout met het magazijn van de wisselaar. Of het toestel functioneert niet naar behoren.

Controleer het magazijn van de wisselaar. Druk vervolgens op de resettoets van het toestel. Raadpleeg het dichtstbijzijnde servicecentrum als "E-99" wordt getoond.

WAITING: Gegevens voor radiotekst worden ontvangen.

LOAD: Er wordt in de diskwisselaar van disk gewisseld.

READING: Het toestel is bezig met het lezen van de gegevens van de disk.

IN (knipperend): Het CD-spelergedeelte functioneert niet goed.

Plaats de CD opnieuw. Als de CD niet uitgeworpen kan worden of het display blijft knipperen zelfs als de CD op de juiste wijze opnieuw geplaatst is, schakel dan de spanning uit en neem contact op met het dichtstbijzijnde servicecentrum.

PROTECT: De luidsprekerkabel is kortgesloten of raakt het chassis van het voertuig waardoor de beveiligingsfunctie is geactiveerd.

De luidsprekerkabel goed aansluiten of isoleren en op de resettoets drukken. Raadpleeg het dichtstbijzijnde servicecentrum als "PROTECT" wordt getoond.

NA FILE: U probeert een audiobestand af te spelen met een indeling die niet wordt ondersteund door dit toestel.

→ ----

COPY PRO: Er werd een bestand afgespeeld dat tegen kopieren is beveiligd.

→ ----

DEMO: De demonstratiefunctie is geselecteerd.

De (blz. 93) is ingeschakeld.

Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

FM tunergedeelt

Frekwentiebereik (50 kHz afstand)

: 87,5 MHz - 108,0 MHz

Bruikbare gevoeligheid (S/R = 26dB)

: 0,7 μV/75 Ω

Onderdrukkinggevoeligheid (S/R = 46dB)

: 1,6 μV/75 Ω

Frequentieweergave (±3,0 dB)

: 30 Hz - 15 kHz

Signaal/ruisverhouding (MONO)

: 65 dB

Selektiviteit (DIN) (±400 kHz)

: ≥ 80 dB

Frekwentiebereik (9 kHz afstand)

: 531 kHz - 1611 kHz

Bruikbare gevoeligheid (S/R = 20dB)

: 25 μV

LW tunergedeelte

Frekwentiebereik

: 153 kHz - 281 kHz

Bruikbare gevoeligheid (S/R = 20dB)

: 45 μV

CD-spelergedeelte

Laserdiode

: GaAlAs

Digitaal filter (D/A)

8 keer oversampling

D/A Converter

: 1 Bit

Rotatiesnelheid

500 - 200 rpm (CLV)

Wow & Flutter

Onder meetbare limiet

Frequentieweergave (±1 dB)

10 Hz - 20 kHz

Totale harmonische vervorming (1 kHz)

0,01 %

Signaal/ruisverhouding (1 kHz)

: 105 dB

Dynamisch bereik

: 93 dB

MP3 decoding

: Conform MPEG-1/2 Audio Layer-3

WMA-decodering

: Compatibel met Windows Media Audio

Audiogedeelte

Maximaal uitgangsvermogen

: 50 W × 4

: 45 W x 4 (KDC-W237)

Uitgangsvermogen (DIN 45324, +B=14,4V)

: 30 W × 4

: 28 W x 4 (KDC-W237)

Luidsprekerimpedantie

: 4 - 8 Ω

Toonbereik

Lage tonen : 100 Hz ±8 dB

Middentonen : 1 kHz ±8 dB

Vooruitgangsniveau/belasting (Tijdens de CD-

weergave) (KDC-W4037)

: 2000 mV/10 kΩ

Vooruitgangsimpedantie (Tijdens de CD-

weergave) (KDC-W4037)

: ≤ 600 Ω

Hulpgeluidsbron

Frequentieweergave (±1 dB)

: 20 Hz - 20 kHz

Maximale ingangsspanning

: 1200 mV

Ingangsimpedantie

: 100 kΩ

Algemeen

Bedrijfsvoltage (11 - 16V toelaatbaar)

: 14,4 V

Stroomverbruik

: 10 A

Installatie-afmetingen (B x H x D)

: 182 × 53 × 155 mm

Gewicht

: 1,40 kg
