Producttype	Documentvernietiger
Snede	Banden (5,8 mm of 3,9 mm) of kruislingse snede (3,9x40 mm, 1,9x15 mm, 0,78x11 mm, 1x5 mm)
Beveiligingsniveau	DIN 32757-1: niveaus 2 tot 5; HS Level 6 (HSM-specificatie)
Snijcapaciteit (70 g/m²)	Tot 42 vellen (banden 5,8 mm), 11 vellen (kruislingse snede 1x5 mm)
Snijcapaciteit (80 g/m²)	Tot 35 vellen (banden 5,8 mm), 7 vellen (kruislingse snede 1x5 mm)
Snijsnelheid	126 mm/s (banden), 135 mm/s (kruislingse snede)
Werkbreedte	400 mm
Stroomvoorziening	230 V, 50 Hz; ook verkrijgbaar in 100 V/115 V
Maximaal vermogen	1400 W
Bedrijfsmodus	Continu bedrijf
Afmetingen (L x B x H)	595 x 510 x 915 mm
Gewicht	48 kg (banden), 56-58 kg (kruislingse snede)
Reservoirvolume	148 liter
Geluidsniveau	60 dB(A) onbelast; 60-80 dB(A) belast, afhankelijk van het snijtype
Geaccepteerde materialen	Papier, nietjes, paperclips (behalve HS Level 6), creditcards, cd's, diskettes
Veiligheid	Automatische stop bij geopende deur; overbelastingsbeveiliging; achteruitrijden bij papierstoring
Onderhoud	Speciale olie aanbevolen op de snijrollen bij verminderde prestaties of geluid
Garantie	2 jaar; HSM levenslange garantie op snijrollen (behalve niveaus 5 en 6)
Inbegrepen accessoires	5 opvangzakken, 1 fles speciale olie 50 ml, gebruiksaanwijzing
Optionele accessoires	Fijnstofzakken (ref. 1.442.995.100), olie 250 ml (ref. 1.235.997.403)

Veelgestelde vragen - Classic 390.3 HSM

Welke soorten materialen kan ik vernietigen met de HSM Classic 390.3?

U kunt papier, nietjes, paperclips (behalve voor HS Level 6, waar ze verwijderd moeten worden), creditcards, cd's en diskettes vernietigen. Raadpleeg de tabel in de handleiding voor compatibele snijtypes.

Hoe het snijblok oliën?

Gebruik de meegeleverde HSM speciale olie. Giet deze over de volledige breedte van de snijrollen via de invoeropening, en laat de machine meerdere keren achteruit (▼) draaien zonder papier. Dit verdeelt de olie en verwijdert resten.

Wat te doen bij een papierstoring?

Het rode lampje gaat branden en het mechanisme voert automatisch een achteruitgang van 2 seconden uit. Als het papier vastzit, verwijdert u het. Indien nodig, bedient u kort de schakelaar ▼ meerdere keren. Zorg ervoor dat de fotocel vrij is. Verminder vervolgens het aantal ingevoerde vellen.

Hoe het opvangreservoir legen?

Zet de machine uit (▼), open de deur, verwijder het frame met de volle zak, vervang deze door een nieuwe door de bovenrand ongeveer 20 cm om te vouwen, en sluit de deur. Druk de deeltjes niet aan in de zak.

Waarom blijft het rode lampje branden?

Dit kan duiden op een papierstoring, een vol reservoir, een niet goed gesloten deur of oververhitting van de motor. Controleer deze punten. Als de motor oververhit is geraakt, laat deze dan 15-20 minuten afkoelen voordat u opnieuw start.

Kan ik cd's en diskettes vernietigen?

Ja, afhankelijk van het snijtype (zie de tabel). Klap de veiligheidsinrichting naar voren en plaats de cd/diskette in de daarvoor bestemde gleuf. Draag een veiligheidsbril om rondvliegende scherven te voorkomen.

Wat is de maximale capaciteit vellen per keer?

Dit hangt af van het snijtype en het papiergewicht. Bijvoorbeeld voor papier van 80 g/m² in bandensnede 5,8 mm kunt u tot 35 vellen invoeren. Voor kruislingse snede 1,9x15 mm tot 15 vellen. Raadpleeg de tabel met technische specificaties.

Hoe de fotocel reinigen?

De cel bevindt zich in de papierinvoeropening. Maak deze schoon met een zachte kwast of een droge doek om papierstof te verwijderen. Zorg ervoor dat het apparaat is uitgeschakeld en de stekker is losgekoppeld voordat u met reinigen begint.

Wat is de geboden garantie?

De standaardgarantie is 2 jaar. Daarnaast biedt HSM een levenslange garantie op de snijrollen van massief staal, behalve voor machines van beveiligingsniveau 5 en HS Level 6. Schade door onjuist gebruik is niet gedekt.

Kan ik de vernietiger continu gebruiken?

Ja, de HSM Classic 390.3 is ontworpen voor continu gebruik. Bij overbelasting (oververhitting) treedt echter een automatische stop op. Laat het apparaat afkoelen voordat u verder gaat.

GEBRUIKSAANWIJZING Classic 390.3 HSM

1 Gebruik volgens de bestemming, garantie

Kijk op het typeplaatje aan de achterkant van het toestel na voor welke snijbreedte en netspanning uw papiervernietiger bestemd is en neem de betreffende punten in de gebruiksaanwijzing in acht.

De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm)	3,9	5,8	3,9x	40	1,9x	15
Kredietkaarten ● ●		●			●
Cd's, diskettes ● ●		●

Het robuuste station is ongevoelig voor nietjes en paperclips. Alleen bij machines met beschermingsgraad HS Level 6 (1 x 5 mm) mag geen papier met nietjes of paperclips worden gebruikt.

De garantietijd voor de papiervernietiger bedraagt 2 jaar. Er geldt een van de garantie onafhankelijke garantie voor HSM volstaal-snijassen van de papiervernietigers gedurende de volledige levensduur van het toestel (HSM Lifetime Warranty). Uitzondering hierop zijn de papiervernietigers met veiligheidsniveau 5 en HS level 6. Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.

Aanwijzing: Papiervernietigers met snippersnijwerk worden als optie ook aangeboden met een toestel voor het automatisch smeren van het snijwerk. Neem de bijgeleverde documentatie van de olievoorziening in acht als uw machine ermee uitgerust is.

2 Veiligheidsadviezen

Classifi catie

Veiligheidsvoorschrift	Verklaring
[R- SCHUWING	Het niet in acht nemen van de waarschuwing kan levensgevaar tot gevolg hebben.
	nemen van de aan-wijzing kan materi-ele schade veroor-zaken.

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding aan latere gebruikers door. Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!

WAARSCHUWING

Gevaren voor kinderen en andere personen!

De machine mag niet door personen (inclusief kinderen onder 14 jaar) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan ervaring

en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen. Laat de papiervernietiger niet onbeheerd ingeschakeld.

Gevaar voor verwondingen!

Niet in de gleuf van de papiertoe- voeropening grijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

Gevaar voor verwondingen door splinters!

Draag bij het vernietigen van cd's en harde creditcards een veiligheidsbril.

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

• Controleer voor het insteken van de netstekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.
• Zorg ervoor dat de netstekker makkelijk bereikbaar is.
• Voorkom dat water in de papiervernietiger terechtkomt. Dompel noch netsnoer noch netstekker in water.
• Neem de netstekker nooit met vochtige handen vast.
• Trek de netstekker nooit aan het netsnoer uit het stopcontact, maar neem altijd de netstekker vast.
• Gebruik het toestel alleen in droge binnenruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.

Controleer toestel en kabels regelmatig op schade. Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het van schade of als het toestel niet functioneert, voor een wisseling van of reiniging.

- Houd het toestel, de netstekker en het netsnoer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.

Servicewerkzaamheden mogen alleen door de HSM-klantenservice en servicetechnici van onze dealers worden uitgevoerd.

Klantendienstadressen zie pagina 72.

Let op Gevaar door verkeerd gebruik

Gebruik de machine uitsluitend conform de aanwijzingen in het hoofdstuk „Gebruik volgens de bestemming”.

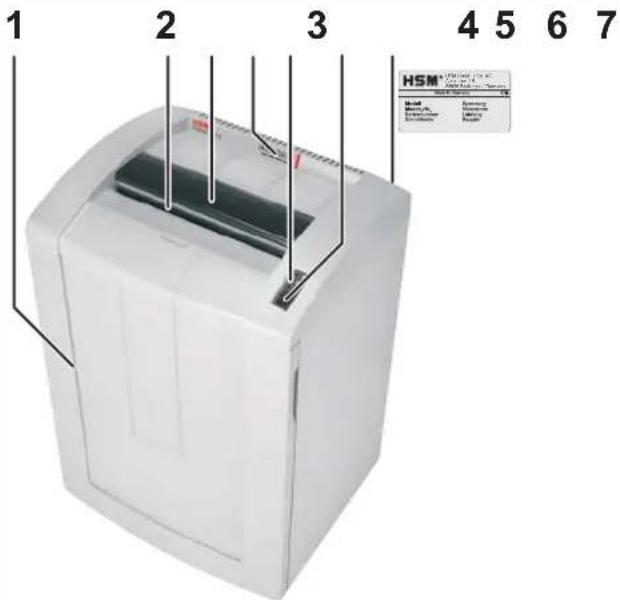

3 Overzicht 5 Ingebruikneming

3 Toevoeropening voor diskettes en cd's

4 Veiligheidsadviezen

5 LEDs display

Papiervernietiger is gebruiksklaar.

Papieropstopping / Motor overbelast

Papieropvangreservoir vol / Deurcontact onderbroken

6 Tuimelschakelaar

▲: Aan

▼: Uit, terugloop

7 Typeplaatje

4 Leveringsomvang

- Papiervernietiger aansluitingsbereld in doos verpakt

• 5 opvangzakken

• voor Snippers 1 fl es snijblok speciaal olie (50 ml)

- Gebruiksaanwijzing

Toebehoren

• 10 opvangzakken bestelnr. 1.442.995.100

- Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403

Klantendienstadressen zie pagina 72.

- Vleugelmoeren van de transportbeveiliging verwijderen.

• Open de deur van de papiervernietiger.
• Verwijder het frame (A) en een snijgoedzoek.
• Plaats de snijgoedzak in het frame en sla de bovenste rand ca. 20 cm om.

- Schuif het frame (beugel B naar de voorkant van de kast wijzend) opnieuw in de geleidingsrails.

• Sluit de deur van de papiervernietiger.
• Steek de netstekker in een reglementair geïnstalleerd stopcontact.

6 Bediening

WAARSCHUWING

Zorg er voor het inschakelen van de machine voor dat alle veiligheidsvoorschriften in acht genomen werden.

Papiervernietiger inschakelen

• Druk tuimelschakelaar ▲.
▶ Tuimelschakelaar blijft staan.
▶ Groen indicatielampje brandt.
Papiervernietiger is gebruiks- klaar.

Verkleinen van papier

• Papier toevoeren. Snijvermogen zie „Technische specifi caties.

  De schakelaar start het snij- systeem automatisch.
  Het papier wordt het snij-systeem binnengetrokken en vernietigd.

Als de papierdoorvoeropening vrij is, zal het snijwerk automatisch uitschakelen na ca. 3 sec. en hierna weer in de positie gebruiksklaar (stand by) gaan staan.

Vernietigen van cd's en diskettes (zie „Gebruik volgens de bestemming“)

Klap het veiligheids- element naar voren en voer het materiaal door de inwerpsleuf van het veiligheidselement toe.

Dat beschermt u tegen splinters.

Papiervernietiger uitschakelen

• Druk tuimelschakelaar ▼.
▶ Schakelaar springt in nulstand.

7 Verhelpen van storingen

Papieropstopping

U hebt teveel papier in een keer toegevoerd.

▶ Rode indicatielampje brandt.
▶ Snijwerk loopt automatisch ca. 2 s achteruit.
Papier wordt eruit geschoven.

Let op Tuimelschakelaar niet afwisse- lend vooruit-achteruit bewegen (▲ - ▼). Het snisysteem kan worden beschadigd.

- Papier uit de papiertoevoeropening trekken.

Als het papier te diep zit en niet verwijderd kan worden:

Tuimelschakelaar ▼ meerdere keren kort indrukken. De fotocel moet vrij zijn.

• Bevestig de storing door het uitschakelen en opnieuw inschakelen van de machine.
  • Papierstapel halveren.
  • Druk tuimelschakelaar▲.
• Papier één voor één toevoeren.

Papieropvangreservoir vol

▶ Rode indicatielampje brandt.
Papiervernietiger schakelt uit.

Let op Na het uitschakelen van de papiervernietiger papieropvangreservoir leeg maken, aangezien bij herhaaldelijk nadrukken functiestoringen aan het snijwerk kunnen optreden.

• Papiervernietiger uitschakelen. Daarvoor tuimelschakelaar ▼ aantikken.
• Papieropvangzak uitwisselen, nieuwe papieropvangzak inzetten.

Deurcontact onderbroken

▶ Rode indicatielampje brandt.
Papiervernietiger schakelt uit.
- Voordeur sluiten.

Vooraleer u bij andere storingen contact opneemt met onze klantendienst, gelieve eerst het volgende te controleren

- of de motor overbelast werd.

Laat de papiervernietiger voor een nieuwe ingebruikname ca. 15 – 20 min. afkoelen.

- of de fotocel verontreinigd is door papierstof.

Reinig de fotocel in de papiertoevoer met een droge kwast of een doek.

8 Reiniging en onderhoud

WAARSCHUWING

Gevaarlijke netspanning!

Papiervernietiger uitschakelen, stekker uit het stopcontact trekken.

Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonma- ken. Daarbij geen water in het toestel laten binnendringen.

Controleer of het contact van de bak goed werkt

WAARSCHUWING

Als u bij de hieronder beschreven procedure afwijkingen vaststelt, schakelt u de papiervernietiger uit, trekt de stekker eruit en informeert u de klantenservice.

• Steek de steker erin en schakel de papiervernietiger in.
• Voer een vel papier toe en kantel de bak eruit, terwijl het vel wordt ingetrokken.

  Het snijwerk moet meteen uitschakelen en de weergave „Bak open” gaat branden.

• Plaats de snijgoedbak er weer volledig in.
• Het snijwerk mag nog niet opnieuw starten.
• Trek het papier uit de toevoeropening. De fotocel moet vrij zijn.
• Schakel de machine uit en weer in.
  ▶ Als er papier wordt toegevoerd start het snijwerk.

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met olie (alleen bij vernippering):

• Spuit speciale olie voor snijblokken door de papiertoevoeropening over de volledige breedte van de snijassen.
• Snijsysteem zonder papiertoevoer achterwaarts laten lopen. (▼)
  Papieropstopping en snippers worden verwijderd.

9 Afvoer / recycling

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een goede en veilige werking van het

apparaat. Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische appa- raten. Zorg er ook voor dat alle verpakkings- materialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

10 Technische specifi caties

Wijze van snijden Stroken Snippers
Grootte van de snippers (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,78 x 11 1 x 5
Veiligheidsniveau DIN 32757 – 1		2	2	3	4	5	Level 6*
Snijvermogen** (bladen), DIN A4 70 g/m280 g/m2		40 - 4233 - 35	31 - 3325 - 27	25 - 2720 - 22	17 - 1913 - 15	10 - 117 - 9	7 - 86 - 7
Snijsnelheid		126 mm/s		135 mm/s
Gewicht		48 kg		56 - 58 kg
Geluidsniveau (Stationair / belast)		60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Werkbreedte		400 mm
Aansluiting		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Vermogen bij max. aantal bladen		1400 W
Bedrijfsmodus		Continubedrijf
Omgevingsvoorwaarden tijdens het gebruik:TemperatuurRelatieve luchtvochtigheidHoogte boven normaal nulpunt		-10°C tot +40°Cmax. 90%, niet condenserendmax. 2.000 m
Afmetingen in mm (bxdxh)		595 x 510 x 915
Inhoud van de papierzak		148 l

* HSM-specifi catie
** Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan de bladcapaciteit afwijken. De capaciteitsgegevens in 80 g/m² zijn rekenkundig vastgestelde waarden.

EG-conformiteitsverklaring

De fabrikant HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen verklaart hiermee dat de hierna beschreven machine

papiervernietiger HSM Classic 390.3

op basis van zijn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veiligheids- en gezondheidseisen van de hierna vermelde EG-richtlijnen voldoet:

Laagspanningsrichtlijn 2006 / 95 / EG

EMC-richtlijn 2004 / 108 / EG

Toegepaste normen en technische specifi caties:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004
• EN 61000-3-2:2006 • EN 61000-4-5:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007
• EN 13849-1:2008 • EN 61000-4-11:2004
• EN 62233:2008

Een keuring van het machinetype op overeenstemming met de vereisten van de EG-richtlijnen gebeurde door:

Deze keuringsinstantie is een bevoegde instantie conform de EG-richtlijnen.
