GEBRUIKSAANWIJZING PJLC2001 HITACHI

Lees voor het gebruik alstublieft deze handleiding aandachtig door, om volledig profijt te hebben van de uitgebreide mogelijkheden.

BRUKERHÅNDBOK

Hartelijk dank voor de aanschoop van deze HITACHI Liquid Crystal Projector.

Lees de bijgevoegde "VEILIGHEIDSINSTRUCTIES" en deze

"GEBRUIKSAANWIJZING" aandachtig door zodat u het apparaat op de juiste wijze bedient en behandelt. Bewaar de documentatie op een veilige plaats voor het geval u deze in de toekomst nogmaals nodig hebt.

OPMERKINGEN:

* De informatie in deze gebruiksaanwijzing kan zonder voorafgaande kennisgeving worden gewijzigd.
* De fabrikant kan niet aansprakelijk worden gesteld voor eventuele fouten in deze gebruiksaanwijzing.
* Deze documentatie mag niet worden verveelvuldigd, of elektronisch opgeslagen of overgedragen, zonder voorafgaande schriftelijke toestemming.

HANDELSMERKEN:

* PS/2, VGA en XGA zijn wettig gedeponeerde handelsmerken van International Business Machines Corporation.
* Apple, Macintosh, Mac en ADB zijn wettig gedeponeerde handelsmerken van Apple Computer, Inc.
* VESA en SVGA zijn handelsmerken van de Video Electronics Standard Association.
* Windows is een wettig gedeponeerd handelsmerk van Microsoft Corporation.
* Eventuele andere productnamen zijn de handelsmerken of de wettig gedeponeerde handelsmerken van de betreffende ondernemingen.

INHOUDSOPGAVE

KENMERKEN P.2

ALVORENS GEBRUIK.....P.2

Inhoud van de verpakkingsdoos .....P.2

Benaming van de onderdelen .....P.3

Aanbrengen van de batterij.....P.4

INSTALLATIE.....P.5

Installatie van de projector en het scherm ....P.5

Afstellen van de projectiehoek ......P.5

Aansluiten van de signaalkabels.....P.6

Aansluiten van het netsnoern....P.6

Voorbeeld van een systeem-setup.....P.7

Plug & Play.....P.7

BEDIENING ......P.8

In/uitschakelen van het apparaat .....P.8

Basisbediening....P.9

Onderhoud van het luchtfilter......P.18

Overig onderhoud ......P.18

VERHELPEN VAN STORINGEN.....P.19

Met deze liquid crystal projector kunt u alle mogelijke beelden van een computer en van NTSC/PAL/SECAM videosignalen op een beeldscherm projecteren. Het apparaat neemt weinig plaats in maar levert uitstekende beelden van groot formaat.

• Heldere beeldweergave

De UHB projectielamp en een optisch systeem met hoge lichtopbrengst garanderen een fraai helder beeld.

- Extra uitvergroting voor een deel van het beeld

Interessante delen van het beeld kunnen worden uitvergroot om alle details duidelijk te zien.

• Vervormingscorrectie

Snelle correctie voor vervormingsvrije beelden.

ALVORENS GEBRUIK

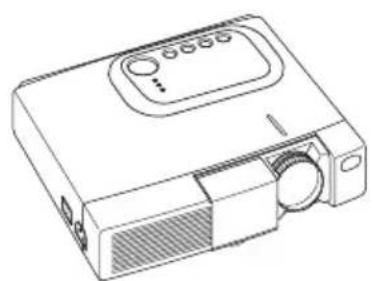

Inhoud van de verpakkingsdoos

Controleer of u de projector en de onderstaande accessoires in de verpakkingsdoos aantreft. Neem contact op met uw dealer als er iets ontbreekt.

OPMERKING : Bewaar het originele verpakkingsmateriaal voor het geval het apparaat nogmaals vervoerd moet worden.

Netsnoer voor Groot-Brittannië

Netsnoer voor Eurpa

RGB kabel

Gebruiksaanwijzing Veiligheidsinstructies verkorte handleiding

S-Videokabel

Videokabel Audiokabel

(met stereo-ministekkers)

Scart-aansluiting

Afstandsbediening met batterij

Benaming van de onderdelen

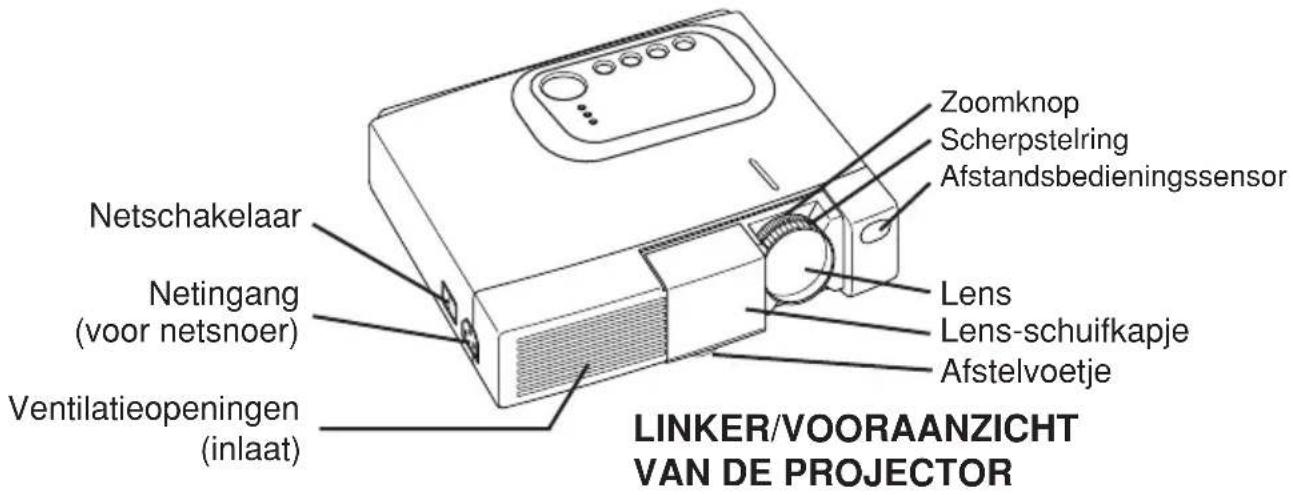

Zoomknop Scherpstelring Afstandsbedieningssensor Netschakelaar Netingang (voor netsnoer) Ventilatieopeningen (inlaat) Lens Lens-schuifkapje Afstelvoetje LINKER/VOORAANZICHT VAN DE PROJECTOR

Bedieningspaneel (zie pagina 8 "BEDIENING") RESET toets MUTE toets INPUT toets STANDBY/ON toets Knop voor afstelvoetje Luchtfilter en inlaatopeningen (voor de koelventilator) Luidspreker Afsteller voor achterste voetje RECHTER/ACHTERAAN ZICHT VAN DE PROJECTOR LAMP indicator TEMP indicator POWER indicator MENU toets Ventilatieopeningen (uitlaat) Aansluitingenpaneel (zie hieronder)

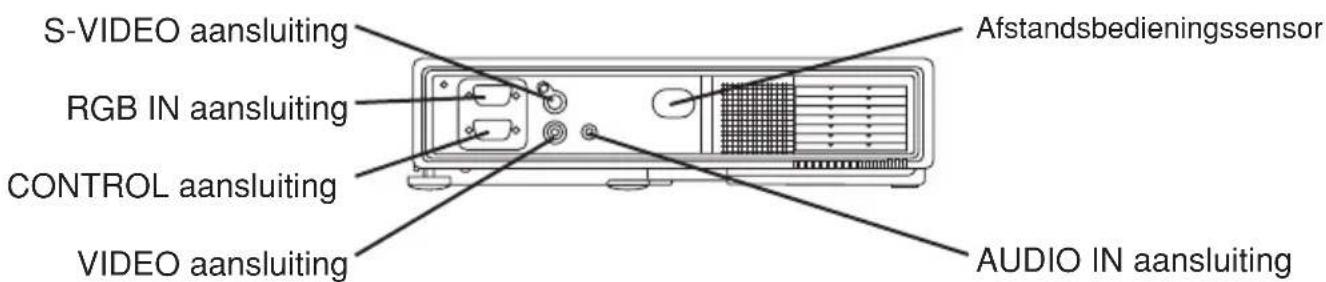

S-VIDEO aansluiting RGB IN aansluiting CONTROL aansluiting VIDEO aansluiting Afstandsbedieningssensor AUDIO IN aansluiting

AANSLUITINGENPANEEL

Benaming van de onderdelen (vervolg)

STANDBY/ON toets STANDBY/ON VIDEO RGB VIDEO toets RGB toets MENU SELECT toets MENU SELECT POSITION toets RESET toets MENU TOETS MENU POSITION MAGNIFY + toets MAGNIFY - toets MAGNIFY OFF toets MAGNIFY FREEZE VOLUME MUTE FREEZE toets AUTO toets MUTE toets TIMER toets BLANK toets Batterijhouder (vie pagina 8 "BEDIENING") Afstandsbediening

Aanbrengen van de batterij

Bij verkeerd plaatsen van de batterij kan deze ontploffen.

Behandel de batterij overeenkomstig de aanwijzingen in de

VEILIGHEIDSINSTRUCTIES en in deze gebruiksaanwijzing.

Vervang uitsluitend door hetzelfde type batterij of een gelijkwaardig type aanbevolen door de fabrikant.

Gebruik uitsluitend een 3 V micro-lithiumbatterij type CR2025.

Neem bij het weggooien van de lege batterij de plaatselijke voorschriften in acht.

Houd de batterij buiten het bereik van kinderen en huisdieren.

Gebruik van de bijgeleverde batterij:

In de originele verpakking is de batterij reeds in de batterijhouder van de afstandsbediening geplaatst, voorzien van een dunne beschermfilm (de doorzichtige film die gedeeltelijk in de

batterijhouder is). Trek de beschermfilm naar buiten om de batterij te gebruiken.

Vervangen van de batterij:

1. Draai de afstandsbediening om.
2. Druk de groef samen en trek de batterijhouder naar buiten zoals rechts hiernaast is afgebeeld.
3. Verwijder de oude batterij.
4. Plaats een nieuwe batterij met de "+" zijde naar boven.
5. Druk de batterijhouder naar binnen tot deze vastklikt.

"+" zijde Naar buiten trekken Batterijhouder

Installatie van de projector en het scherm

Zet de projector op een geschikte plaats overeenkomstig de aanwijzingen in de bijgevoegde "VEILIGHEIDSINSTRUCTIES" en deze gebruiksaanwijzing.

Zie de onderstaande afbeelding en tabel voor de schermgrootte en de projectieafstand.

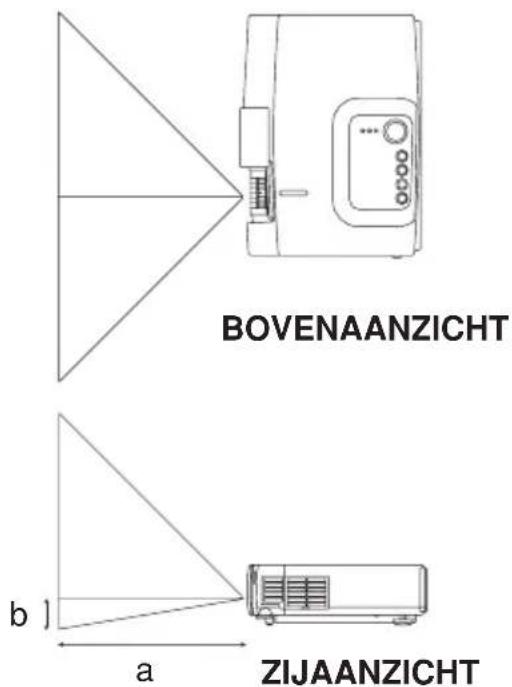

BOVENAANZICHT b ] a ZIJAANZICHT

a: Afstand van de LCD projector tot het scherm. De projectie-afstand aangegeven in de onderstaande tabel geldt voor schermvullend formaat (800 x 600 punten). b: Hoogte van de hartlijn van de lens tot aan de onderkant van het projectiescherm (a, b: +/-10%).

Tabel 1. Installatiereferentie

Installatie van de vloeibare kristallen projector

Plaats de vloeibare kristallen projector normaliter horizontaal voor gebruik. Door gebruik van de projector met de lens omhoog, omlaag of naar de zikant gericht, kan de hitte niet worden afgevoerd waardoor het toestel te heet wordt met mogelijk beschadiging tot gevolg. Let vooral op dat door de plaats van het toestel de ventilatie-openingen niet worden geblokkeerd.

Afstellen van de projectiehoek

Gebruik het afstelvoetje aan de onderkant van de projector om de projectiehoek in te stellen. De hoek kan tussen 0° en 10° worden ingesteld.

Druk op de knop voor het afstelvoetje.

10° Afsteller voor achterste voetie

Afsteller voor achterste voetje

1. Til de voorzijde van de projector omhoog. Druk op de knop voor het afstelvoetje en stel de gewenste projectiehoek in.
2. Laat de knop los om de gemaakte instelling te vergrendelen.
3. Draai aan de achterste afsteller om de links-rechts stand in te stellen.

Zorg dat u de projector met uw handen vasthoudt wanneer u de knop voor het afstelvoetje indrukt. De projector kan anders omkantelen of uw vingers kunnen klemgedrukt worden, met mogelijk letsel tot gevolg.

Aansluiten van de signaalkabels

* Een verleerde aansluiting kan resulteren in brand of een elektrische schok. Lees deze gebruiksaanwijzing en de afzonderlijke "VEILIGHEIDSINSTRUCTIES".
* Alvorens u begint, schakel alle apparatuur uit voordat u begint.

* Alvorens u begint, dient u de gebruiksaanwijzing te lezen van de apparatuur die u aansluit. Zorg ervoor dat de betreffende apparatuur geschikt is voor gebruik met deze projector.
* De kabels (netsnoer, RGB kabel en andere kabels) moeten soms gebruikt worden met de ferrietkern aangebracht aan de projectorzijde. Gebruik de kabels die bij de projector worden geleverd of de voorgeschreven kabels.

Verbind de RGB IN aansluiting van de projector met displaysignaal-uitgang van de computer met behulp van de bijgeleverde RGB kabel. Draai de schroeven van de connector stevig vast. In sommige gevallen hebt u de bijgeleverde Mac-adapter nodig. Zie "TECHNISCHE GEGEVENS" (P.22) in het hoofdstuk TECNICAL "Table 1. Example of Compatible Computer Signal".

OPMERKING : Sommige computers hebben meerdere displayschermfuncties. Het is mogelijk dat u niet alle functies met deze projector kunt gebruiken.

Videosignaalingang:

Verbind de VIDEO aansluiting van de projector met de videosignaaluitgang van de videorecorder met behulp van de bijgeleverde videokabel, behalve in geval van een S-videosignaal.

Bij een S-videosignaal moet u de S-VIDEO aansluiting van de projector gebruiken en een los verkrijgbare S-videokabel.

Audiosignaalingang:

Verbind de AUDIO IN aansluiting van de projector met de audiosignaaluitgang met behulp van de bijgeleverde audiokabel.

RS-232C:

Verbind de CONTROL aansluiting van de projector met de computer een los verkrijgbare RS-232C kabel. Zie de gebruiksaanwijzing van de RS-232C kabel voor de bedieningscommando's.

Aansluiten van het netsnoer

WAARSCHUWING

Behandel het netsnoer overeenkomstig de aanwijzingen in de VEILIGHEIDSINSTRUCTIES en in deze gebruiksaanwijzing.

Sluit het netsnoer stevig aan. Gebruik een degelijk stopcontact zodat een goede verbinding wordt verkregen.

Netsnoer

Stopcontact AC INLET aansluiting

Gebruik het juiste netsnoer van de bijgeleverde snoeren overeenkomstig het land waar u het apparaat gebruikt. Sluit het netsnoer op de netingang van de projector aan en dan op het stopcontact.

Voorbeeld van een systeem-Setup

Aansluiten op een notebook-computer

Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).

Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.

Plug & Play

Deze projector is VESA DDC 1/2B compatibel. Het Plug & Play aansluiten en direct gebruik is mogelijk met een computer die ook VESA DDC (Display Data Channel) compatibel is. (Plug & Play duidt op de directe bediening die geboden wordt door een computer, compleet met beeldweergave-apparaat, randapparatuur en een hiervoor geschikt besturingssysteem.)

OPMERKING : Voor de Plug & Play bediening moet u de projector aansluiten met de daarbij geleverde RGB kabel. Met andere kabels zijn de pennen (12) (14) (15) niet altijd aangesloten (dit geldt alleen voor de RGB aansluiting).

Lees deze gebruiksaanwijzing en de afzonderlijke “VEILIGHEIDSINSTRUCTIES” aandachtig door alvorens u het apparaat in gebruik neemt. Zorg ervoor dat u het apparaat op veilige wijze gebruikt.

In/uitschakelen van het apparaat Inschakelen

1. Controleer of het netsnoer juist is aangesloten.
2. Zet de netschakelaar op [ | ]. Het apparaat komt in de ruststand te staan en de spanningsindicator licht oranje op.
3. Druk op de STANDBY/ON toets op het bedieningspaneel van het apparaat of op de afstandsbediening. Het opwarmen begint en de spanningsindicator knippert groen.
4. De spanningsindicator stopt met knipperen en licht continu groen op wanneer het apparaat bedrijfsklaar is. Maak het lenskapje open.
5. Draai aan de zoomknop om de schermgrootte in te stellen.
6. Draai aan de scherpstelring om de beeldscherpte in te stellen.

POWER Indicator STANDBY/ON toets Zoom knop Scherpstelring Netshakelaar Lens-schuifkapje STANDBY/ON toets STANDBYON VIDEO RGB MENU POSITION MAGNIFY FREEZE VOLUME

Uitschakelen

1. Druk de STANDBY/ON toets op het bedieningspaneel van de projector of op de afstandsbediening ongeveer 2 seconden in. De projectorlamp gaat uit en het afkoelen van de lamp begint. De spanningsindicator knippert oranje tijdens het afkoelen van de lamp. Indrukken van de STANDBY/ON toets heeft geen effect wanneer de spanningsindicator knippert.
2. De projector komt in de ruststand te staan wanneer het afkoelen is voltooid. De spanningsindicator stopt dan met knipperen en licht oranje op. Controleer of de indicator oranje oplicht en zet dan de netschakelaar op [O].
3. De spanningsindicator is uit wanneer de projector is uitgeschakeld. Vergeet niet om het lenskapje dicht te maken.

Met uitzondering van noodgevallen, mag u de projector alleen volledig uitschakelen wanneer de spanningsindicator oranje brandt, want anders zal de levensduur van de projectorlamp verkort worden.

Basisbediening

De basisbediening die is aangegeven in Tabel 2 wordt uitgevoerd op het bedieningspaneel van de projector of met de bijgeleverde afstandsbediening. (onderdelen aangegeven met een * kunnen vanaf het bedieningspaneel van de projector bediend worden)

Gebruik de afstandsbediening binnen een bereik van ongeveer 3 meter vanaf de sensor op de voorzijde van de projector en binnen een hoek van 30° naar links en rechts. Sterk licht of obstakels kunnen de werking van de afstandsbediening storen.

Tabel 2. Basisbediening

Onderdeel Beschrijving
INPUT SELECT	Kiezen van het ingangssignaal: Druk op de INPUT ➕ toets.*RGB → VIDEO → S-VIDEO (→ RGB)Kiezen van de RGB ingang: Druk op de RGB toets.VIDEO/S-VIDEO → RGBKiezen van de VIDEO/S-VIDEO ingang: Druk op de VIDEO toets.RGB → VIDEO/S-VIDEO S-VIDEO ↔ VIDEO* Bij het wijzigen van het ingangssignaal wordt het gekozen ingangssignaal ongeveer 3 seconden aangegeven.
POSITION	Inschakelen/uitschakelen van de beeldpositie-instelfunctie:Druk op de POSITION toets.Het [↑] pictogram verschijnt wanneer de beeldpositie-instelfunctie wordt ingeschakeld.Instellen van de beeldpositie: Druk in de beeldpositie-instelstand op de ➕, ➕, ➕ en ➕ toetsen.* Alleen geldig bij de MAGNIFY vergrotingsfunctie met VIDEO/S-VIDEO ingangssignaal.* Het [↑] pictogram gaat uit en de beeldpositie-instelfunctie wordt automatisch uitgeschakeld wanneer er ongeveer 10 seconden geen bediening wordt uitgevoerd.
RESET *	Initialiseren van menu-onderdelen:Kies een onderdeel en druk dan op de RESET ➕ toets.Initialiseren van de beeldpositie-instelling: Druk op de RESET ➕ toets terwijl de beeldpositie-instelfunctie is ingeschakeld. Alleen geldig bij ontvangst van een RGB ingangssignaal.* Niet geldig voor VOLUME, TAAI en H FASE.
MAGNIFY	Inschakelen van de vergrotingsfunctie: Druk op de MAGNIFY ➕ toets.Verplaatsen van het vergrote gebied:Gebruik de beeldpositie-instelfunctie in de MAGNIFY stand.Uitschakelen van de vergrotingsfunctie: Druk op de MAGNIFY ➕ toets terwijl de vergrotingsfunctie is ingeschakeld.Uitschakelen van de vergrotingsfunctie: Druk op de MAGNIFY ➕ toets.* De vergrotingsfunctie vervalt bij gebruik/instellen van de AUTO, de ASPECT , de INPUT SELECT of VIDEO, of wanneer het ingangssignaal wordt veranderd.
FREEZE	Inschakelen/uitschakelen van de stilstaand-beeld functie:Druk op de FREEZE toets.Het [II] pictogram verschijnt en het beeld wordt stilgezet. * De stilstaand-beeld functie vervalt bij gebruik/instellen van de POSITION, VOLUME, MUTE, AUTO, BLANK ON/OFF en MENU ON/OFF functie, of wanneer het ingangssignaal wordt veranderd.* Vergeet niet om stilstaand-beeld functie ook weer uit te schakelen.

Tabel 2. Basisbediening (vervolg)

Onderdeel Beschrijving
VOLUME	Volume-instelling: Volume verlagen ⇌ ↔ Volume verhogen ⚙
MUTE *	Inschakelen/Uitschakelen van de dempingsfunctie: Druk op de MUTE ® toets.Er is geen geluid wanneer de dempingsfunctie is ingeschakeld.
AUTO	Automatische instelling bij RGB ingangssignaal: Druk op de AUTO toets.De horizontale positie, verticale positie, klokfase en het horizontale formaat worden automatisch ingesteld. Gebruik met het venster op maximale grootte in het applicatedisplay.Automatische instelling bij VIDEO/S-VIDEO ingangssignaal:Druk op de AUTO toets.Het juiste signaaltype overeenkomstig het ingangssignaal wordt automatisch gekozen. Alleen geldig wanneer in het "Input" menu AUTO is ingesteld voor VIDEO.* De instelling vereist ongeveer 10 seconden. Het is mogelijk dat de functie bij sommige ingangssignalen niet juist werkt.
TIMER ON/OFF	Timer start/stop: Druk op de TIMER toets.Aftellen tot 0 en aanduiding (in minuten) vanaf de oorspronkelijke waarde (1~99) ingesteld in TIMER in het "OPT." menu.* De timer wordt niet aangegeven in de BLANK MODE of STATIC MODE.
BLANK ON/OFF	Inschakelen/uitschakelen van de blancofunctie: Druk op de BLANK toets.Bij gebruik van de blancofunctie is er geen beeld. De schermkleur is de kleur die is ingesteld in BLANCO in het "BEELD" menu.
MENU ON/OFF *	Menu-display start/stop: Druk op de MENU toets.* Het menu-display komt automatisch te vervallen wanneer er ongeveer 10 seconden geen bediening wordt uitgevoerd.
MENU SELECT	Kiezen van het menutype: Druk op de MENU SELECT toets.Hiermee kan het normale menu of het enkelvoudige menu worden gekozen. In het enkelvoudige menu wordt alleen het gekozen onderdeel aangegeven en de andere onderdelen worden aangegeven met de @n ⚙ toetsen evenals bij het normale menu.* Alleen geldig wanneer het SETUP menu gebruikt wordt. Druk op de MENU SELECT toets na het kiezen van onderdelen zoals "BRIGHTNESS".Normaal menu Enkelvoudig menu

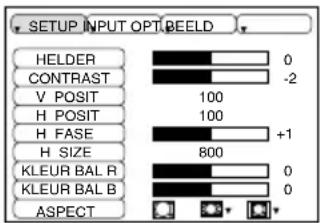

"Setup" menu

De volgende instellingen zijn mogelijk wanneer SETUP wordt gekozen bovenaan in het menu.

Een gedeelte van het "Setup" menu is verschillend voor de RGB ingang en de VIDEO/S-VIDEO ingang. Gebruik de @n

toetsen om een onderdeel te kiezen en begin dan met de instelling. Gebruik het enkelvoudige

SETUP INPUT OPTBEELD HELDER 0 CONTRAST -2 V POSIT 100 H POSIT 100 H FASE +1 H SIZE 800 KLEUR BAL R 0 KLEUR BAL B 0 ASPECT

RGB

menu om het menu kleiner te maken (zie Tabel 2, MENU SELECT).

Tabel 3. "Setup" menu

Onderdeel Beschrijving		RGB	VIDEO S-VIDEO
HELDER	Instelling: Donker Licht	√	√
CONTRAST	Instelling: Zwak ⇌ Sterk	√	√
V POSIT	Instelling: Omlaag ⇌ Omhoog	√	-
H POSIT	Instelling: Links Rechts	√	-
H FASE	Instelling: Links Rechts* Afstellen om flikkering te verminderen.	√	-
H SIZE	Instelling: Klein Groot* Het beeld wordt niet juist weergegeven als de horizontale afmeting te groot is. In dat geval drukt u op de RESET toets om de horizontale afmeting te initialiseren.	√	-
SCHERPTE	Instelling: Zacht ⇌ Helder	-	√
KLEUR	Instelling: Licht Donker	-	√
TINT	Instelling: Rood Groen* Alleen geldig wanneer NTSC of NTSC 4.43 signalen worden ontvangen.	-	√
KLEUR BAL R	Instelling: Licht Donker	√	√
KLEUR BAL B	Instelling: Licht Donker	√	√
ASPECT	Kiezen van de breedte-hoogteverhouding:4:3[ ] ⇌ 16:9[ ] ⇌ 4:3 klein[ ]Kiezen van de weergave-instelling:Druk op de toets terwijl 16:9[ 4:3 klein[ ]geselecteerd.Midden → Omlaag → Omhoog (→ Midden)* Het is mogelijk dat het "4:3 klein" formaat niet juist wordt weergegeven bij sommige ingangssignalen.	√	√

"Input" menu

De volgende functies beschikbaar wanneer INPUT wordt gekozen in het menu. Gebruik de en toetsen om een onderdeel te kiezen en start en stop de bediening met de en toetsen.

SETUP INPUT OPT.BEELD RGB VIDEO AUTO IH:38kHz fV:60Hz

Tabel 4. "Input" menu

Onderdeel Beschrijving
RGB	Weergeven van de RGB ingangsfrequentie: Geeft de frequentie van het horizontale en verticale synchronisatiesignaal voor de RGB ingang aan.* Alleen geldig bij RGB ingang.
VIDEO	Kiezen van het videosignaaltype:Kies het videosignaaltype met de @n toetsen.Kies NTSC, PAL SECAM, NTSC4.43, M-PAL of N-PAL overeenkomstig het ingangssignaal.De Automatische instellingsfunctie is geldig voor de VIDEO/S-VIDEO ingang wanneer AUTO is gekozen en wordt gebruikt voor het automatisch selecteren van het signaaltype.* Gebruik deze functie wanneer het beeld onstabiel is (het beeld is onregelmatig, heeft te weinig kleur enz.).* De Automatische instellingsfunctie heeft ongeveer 10 seconden nodig.Het is mogelijk dat de functie bij sommige ingangssignalen niet juist werkt. Het probleem kan vaak verholpen worden door op de AUTO toets te drukken.
AUTO	Automatische instelling bij RGB ingang: Kies UITVOEREN met de ⚠toets.De horizontale positie, verticale positie, klokfase en het horizontale formaat worden automatisch ingesteld wanneer UITVOEREN gekozen is. Gebruik met het venster op maximale grootte in het applicatiedisplay.Automatische instelling bij VIDEO/S-VIDEO ingang:Kies UITVOEREN met de toets.Het juiste signaaltype overeenkomstig het ingangssignaal wordt automatisch ingesteld wanneer RUN gekozen is. Alleen geldig wanneer in het "Input" menu AUTO is ingesteld voor VIDEO (zie hierboven).* De instelling vereist ongeveer 10 seconden. Het is mogelijk dat de functie bij sommige ingangssignalen niet juist werkt. Het probleem kan vaak verholpen worden door op de AUTO toets te drukken.* Deze functie is hetzelfde als de AUTO bij de basisbediening.

"Beeld" menu

De volgende instellingen zijn mogelijk wanneer BEEID wordt gekozen in het menu. Gebruik de an toetsen om een onderdeel te kiezen en begin dan met de instelling.

SETUP INPUT OPTBEELD KEYSTONE BLANCO SPIEGEL OPSTARTEN

Tabel 5. "Beeld" menu

Onderdeel	Beschrijving
KEYSTONE	Instelling: Verkleinen van de onderkant van het beeld ➔ ➔ Verkleinen van de bovenkant van het beeld ➔
BLANCO	Kiezen van de kleur van het blanco scherm: Kies de kleur met de en toetsen.* Het beeld verdwijnt wanneer de BLANK mood op BLANK ON wordt gezet of als er geen signaal is. Het volledige scherm krijgt de gekozen kleur.Als SCHK.UIT wordt gekozen op het OPSTARTEN, ziet u een leeg blauw scherm wanneer er geen signaal is.
SPIEGEL	Start/stop bediening: Druk op de of toets.Kiezen van de spiegelstatus: Kies de spiegelstatus met de en toetsen.
OPSTARTEN	Start/stop bediening: Druk op de of toets.Instellen van het beginscherm: Kies SCHK.IN met de toets.Wissen van het beginscherm: Kies SCHK.UIT met de toets.* Als SCHK.UIT gekozen is, ziet u een leeg blauw scherm wanneer er geen signaal is.

"Options" menu

De volgende instellingen zijn mogelijk wanneer OPT. wordt gekozen in het menu. Gebruik de en toersen om een onderdeel te kiezen en begin dan met de instelling.

SETUP INPUT OPT BEELD VOLUME MENU KLEUR TIMER TAAL AUTO UIT SYNC ON G 128

Tabel 6. "Options" menu

Onderdeel Beschrijving
VOLUME	Volume-instelling: Volume verlagen ➔Volume verhogen ➔
MENU KLEUR	Kiezen van de menu-achtergrond: Gebruik de en toetsen.
TIMER	Start/stop bediening: Druk op de of toets.Instellen van de eerste timerwaarde:Stel 1~99 minuten in met de @n toetsen.
TAAL	Start/stop bediening: Druk op de of toets.Kiezen van de menutaal: Gebruik de @n toetsen.
AUTO UIT	Start/stop bediening: Druk op de of toets.AUTO OFF instellen: Stel 1~99 minuten in met de @n toetsen.Het systeem komt automatisch in de ruststand te staan wanneer er gedurende de ingestelde tijd geen signaal wordt ontvangen.AUTO OFF annuleren: Kies ANNULE (0 min.) met de toets.When "ANNULE" is ingesteld, zal het systeem niet in de ruststand schakelen, ook wanneer er geen signaal wordt ontvangen.
SYNC ON G	Start/stop bediening: Druk op de of toets.SYNC ON G geldig: Kies SCHK.IN met de toets.SYNC ON G ongeldig: Kies SCHK.UIT met de toets.* Wordt misschien niet juist weergegeven bij sommige ingangssignalen waarvoor SYNC ON G geldt. In zulke gevallen maakt u de signaalverbinding los zodat geen signaal wordt ontvangen, schakelt dan SYNC ON G uit en sluit daarna het signaal weer opnieuw aan.

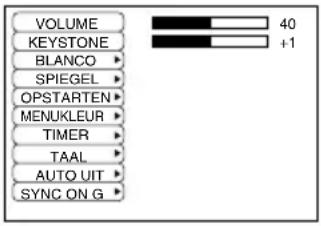

"No Signal" menu

U kunt dezelfde instellingen maken als bij gebruik van de “BEEID” en “OPT.” menu's als u de MENU toets indrukt tijdens weergave van het “GEEN INGANGSSIGNAAL OP ***” of “SYNC IS BUITEN BEREIK OP ***” bericht wanneer er geen signaal wordt ontvangen.

VOLUME KEYSTONE BLANCO SPIEGEL OPSTARTEN MENUKLEUR TIMER TAAL AUTO UIT SYNC ON G 40 +1

Tabel 7. "No Signal" menu

Onderdeel Beschrijving
VOLUME	Volume-instelling: Volume verlagen ⇌ Volume verhogen
KEYSTONE	Instelling: Verkleinen van de onderkant van het beeld ⇌ Verkleinen van de bovenkant van het beeld
BLANCO	Kiezen van de kleur van het blanco scherm: Kies de kleur met de en toetsen.* Wanneer de blanco-functie wordt ingeschakeld tijdens BLANK ON, of wanneer er geen signaal is, of wanneer een niet-standaard signaal wordt ontvangen, wordt het beeld leeg gemaakt en verschijnt een scherm in de gekozen kleur. Wanneer "SCHK.UIT" is gekozen bij de OPSTARTEN, zal het lege scherm blauw zijn wanneer er geen signaal wordt ontvangen.
SPIEGEL	Start/stop bediening: Druk op de of toets. Kiezen van de spiegelstatus: Kies de spiegelstatus met de en toetsen.
OPSTARTEN	Start/stop bediening: Druk op de of toets. Instellen van het beginscherm: Kies SCHK.IN met de toets. Wissen van het beginscherm: Kies SCHK.UIT met de toets.* Als SCHK.UIT gekozen is, ziet u een leeg blauw scherm wanneer er geen signaal is.
MENUKLEUR	Kiezen van de menu-achtergrond: Gebruik de en toetsen.
TIMER	Start/stop bediening: Druk op de of toets. Instellen van de eerste timerwaarde: Stel 1~99 minuten in met de en toetsen.
TAAL	Start/stop bediening: Druk op de of toets. Kiezen van de menutaal: Gebruik de en toetsen.
AUTO UIT	Start/stop bediening: Druk op de of toets. AUTO OFF instellen: Stel 1~99 minuten in met de en toetsen. Het systeem komt automatisch in de ruststand te staan wanneer er gedurende de ingestelde tijd geen signaal wordt ontvangen. AUTO OFF annuleren: Kies ANNULE (0 min.) met de toets. When "ANNULE" is ingesteld, zal het systeem niet in de ruststand schakelen, ook wanneer er geen signaal wordt ontvangen.
SYNC ON G	Start/stop bediening: Druk op de of toets. SYNC ON G geldig: Kies SCHK.IN met de toets. SYNC ON G ongeldig: Kies SCHK.UIT met de toets.* Wordt misschien niet juist weergegeven bij sommige ingangssignalen waarvoor SYNC ON G geldt. In zulke gevallen maakt u de signaalverbinding los zodat geen signaal wordt ontvangen, schakelt dan SYNC ON G uit en sluit daarna het signaal weer opnieuw aan.

Lamp

HOOG SPANNING

HOGE TEMPERATVUR

HOGE DRUK

Neem contact op met uw dealer voor de aanschaf van een nieuwe lamp.

(Optionele lamp: DT00301 voor CP-S220W / DT00301 of DT00381 voor CP-S220WA)

Schakel de projector uit en trek de stekker uit het stopcontact voordat u de lamp vervangt. Wacht ongeveer 45 minuten totdat de lamp volledig is afgekoeld. De lamp kan ontploffen indien deze erg heet is en dan wordt aangeraakt.

* Gooi de gebruikte lamp weg overeenkomstig de plaatselijke voorschriften.
* Aangezien de lamp van glas is, mag u deze niet bekrassen of aan sterke schokken blootstellen.
* Gebruik oude lampen niet opnieuw -- de lampen kunnen ontploffen.
* Als de lamp ontploft is (u hoort het geluid van een ontploffing), trekt u de stekker uit het stopcontact en neemt dan contact op met uw dealer om de lamp te laten vervangen.

De lamp is afgedekt door een voorglas, maar het kan in zeldzame gevallen voorkomen dat de reflector en de binnenkant van de projector beschadigd worden door glassplinters, waardoor u letsel kunt oplopen.

Lamp

Reflector
Glas aan voorkant

Levensduur van de lamp

De lamp van de projector heeft een beperkte levensduur. Het beeld wordt donkerder en de tinten zwakker wanneer de lamp bijna versleten is.

Vervang de lamp als de LAMP indicator rood oplicht of als het VERVANG LAMP bericht (zie Tabel 8) verschijnt wanneer de projector wordt ingeschakeld.

De LAMP indicator licht ook rood op als de lampeenheid erg heet is. Alvorens u de lamp vervangt, moet u de projector uitschakelen, ongeveer 20 minuten wachten en dan de projector weer inschakelen. Als de LAMP indicator nog steeds rood oplicht, moet u de lamp vervangen.

Vervangen van de lamp

1. Schakel de projector uit, trek de stekker uit het stopcontact en wacht minimaal 45 minuten om de lamp te laten afkoelen.
2. Leg een nieuwe lamp gereed.
3. Controleer of de projector voldoende is afgekoeld en draai deze vervolgens ondersteboven.
4. Draai de twee schroeven aangegeven in de afbeelding los en verwijder dan het lampdeksel.
5. Draai de enkele schroef los en neem dan voorzichtig de lamp naar buiten terwijl u deze bij de handgrepen vastpakt. Raak de binnenkant van het lamphuis niet aan want dit kan resulteren in een ongelijkmatige kleur.
6. Monteer de nieuwe lamp en draai de bevestigingsschroef van de lamp stevig vast. Druk tevens de tegenovergestelde kant van de lamp zorgvuldig in het apparaat.
7. Breng het lampdeksel aan en draai de twee schroeven stevig vast.
8. Draai de projector weer voorzichtig om.

* Zorg dat de schroeven weer stevig worden vastgedraaid. Schroeven die niet stevig zijn vastgedraaid kunnen letsel veroorzaken.
* Gebruik de projector niet wanneer het lampdeksel niet is aangebracht.

Terugstellen van de lamptimer

Stel de lamptimer terug nadat u de lamp hebt vervangen. Als u de lamp vervangt wanneer de LAMP indicator rood oplicht of het VERYANG LAMP bericht is verschenen, moet u de volgende bedieningsprocedure uitvoeren binnen 10 minuten nadat de projector is ingeschakeld. De projector zal automatisch worden uitgeschakeld indien meer dan 10 minuten verstrijken.

1. Schakel de projector in en houd de TIMER toets van de afstandsbediening of de RESET toets op het bedieningspaneel van de projector 3 seconden ingedrukt. Het "LAMP xxxx hr" bericht verschijnt op de lamptimer onder aan het scherm.

2. Druk op de MENU toets van de afstandsbediening of op de RESET toets op het bedieningspaneel van de projector terwijl de lamptimer wordt getoond. Het 'LAMP xxxx □ → 0 ■ CANCEL' bericht zal dan verschijnen.

3. Druk op de toets en kies 0, en wacht dan tot de timer-aanduiding is verdwenen.

Stel de lamptimer niet terug zonder dat u de lamp vervangt. Stel de lamptimer altijd terug wanneer u de lamp vervangt. De berichtenfunctie van de projector zal niet juist werken als de lamptimer niet op het juiste tijdstip is teruggesteld.

Onderhoud van het luchtfilter

Schakel de projector uit en trek de stekker uit het stopcontact alvorens u met het onderhoud begint. Lees de afzonderlijke “VEILIGHEIDSINSTRUCTIES” aandachtig door zodat het onderhoud correct wordt uitgevoerd.

Het luchtfilter moet na ongeveer iedere 100 gebruiksuren worden schoongemaakt zoals hieronder wordt beschreven.

1. Schakel de projector uit en trek de stekker uit het stopcontact.
2. Maak het luchtfilter met een stofzuiger schoon.

* Vervang het luchtfilter indien de verontreinigingen niet verwijderd kunnen worden of als het filter beschadigd is. Neem in dat geval contact op met uw dealer (gebruik het los verkrijgbare MU01291 luchtfilter).
* Gebruik het apparaat niet wanneer het luchtfilter niet is aangebracht.
* Wanneer het luchtfilter verstopt is met stof verschijnt het CONTROLEER LUCHTSTROOM bericht op het scherm en wordt de projector automatisch uitgeschakeld om te voorkomen dat de temperatuur in het inwendige te hoog oploopt.

Overig onderhoud

Schakel de projector uit en trek de stekker uit het stopcontact alvorens u met het onderhoud begint. Lees de afzonderlijke "VEILIGHEIDSINSTRUCTIES" aandachtig door zodat het onderhoud correct wordt uitgevoerd.

Onderhoud in het inwendige van het apparaat

Om veiligheidsredenen moet u het inwendige van het apparaat iedere 2 jaar door uw dealer laten controlleren en schoonmaken. U mag dit onderhoud niet zelf uitvoeren.

Schoonmaken van de lens

Maak de lens voorzichtig met een lensreinigingsdoekje schoon. Raak de lens niet met uw vingers aan.

Schoonmaken van de behuizing en de afstandsbediening

Gebruik een zachte doek. Voor het verwijderen van hardnekkig vuil kunt u de doek met water bevochtigen, of met een mild zeepsopje. Wrijf na het schoonmaken met een zachte, droge doek na.

* Gebruik geen reinigingsmiddelen of chemicaliën (bijv. benzeen of verfverdunner), anders dan de hierboven vermelde middelen.
* Gebruik geen reinigingssprays.
* Klop niet tegen de apparatuur en wees voorzichtig dat deze ook niet op andere wijze wordt beschadigd.

OSD melding

De onderstaande meldingen kunnen bij het inschakelen van het apparaat op het scherm verschijnen. Neem in dat geval de vereiste maatregelen.

Tabel 8. OSD melding

Melding Beschrijving
VERVANG LAMPSTEL DE LAMPTIMERTERUG NA HETVERVANGENVAN DE LAMP. *1)	Het links hiernaast aangegeven bericht verschijnt wanneer de lamp langer dan 1700 uur is gebruikt.De lamp is bijna versleten.De projector wordt automatisch uitgeschakeld wanneer het einde van de gebruiksduur van de lamp is bereikt. Schaf een nieuwe lamp aan.Zorg dat u de lamptimer terugstelt nadat de lamp is vervangen.
VERVANG LAMPSTEL DE LAMPTIMERTERUG NA HETVERVANGENVAN DE LAMP.DE STROOM WORDTNA ** URENUITGESCHAKELD. *1)	De lamp kan nog ** uur gebruikt worden.De projector wordt automatisch na ** uur uitgeschakeld.Vervang de lamp zoals beschreven in P.16 "Lamp".Zorg dat u de lamptimer terugstelt nadat de lamp is vervangen.
VERVANG LAMPSTEL DE LAMPTIMERTERUG NA HET VERVANGENVAN DE LAMP.DE STROOM WORDTNA 0 UREN UITGESCHAKELD.	Het einde van de gebruiksduur van de lamp is bereikt. De projector zal spoedig uitgeschakeld worden.Schakel de projector meteen uit en vervang de lamp zoals beschreven in P.16 "Lamp".Zorg dat u de lamptimer terugstelt nadat de lamp is vervangen.
GEEN INGANGSSIGNAALOP ***	Er is geen ingangssignaal gevonden.Controleer de ingangsaansluitingen en de signaalbronnen.
SYNC IS BUITEN BEREIKOP ***	De horizontale of verticale frequentie van het ingangssignaal is niet binnen het voorgeschreven bereik.Controleer de technische gegevens van de apparatuur en de signaalbron.
CONTROLEER LUCHTSTROOM	De interne temperatuur is zeer hoog.Schakel de projector uit en laat het apparaat 20 minuten afkoelen.Controleer de volgende punten en schakel het apparaat dan weer in.* Is de luchtinlaat of -uitlaat geblokkeerd ?* Is het luchtfilter vuil ?* Is de omgevingstemperatuur hoger dan 35°C ?

*1) Deze melding zal automatisch na ongeveer 3 minuten verdwijnen. De melding verschijnt telkens wanneer het apparaat wordt ingeschakeld.

Indicatormelding

De POWER indicator, LAMP indicator en TEMP indicator branden of knipperen zoals hieronder is aangegeven. Neem de vereiste maatregelen.

Tabel 9. Indicatormelding

POWER indicator	LAMP indicator	TEMP indicator	Beschrijving
Licht oranje op	Brandt niet	Brandt niet	De ruststand is ingesteld.
Knippert groen	Brandt niet	Brandt niet	Opwarmen. Even wachten a.u.b.
Licht groen op	Brandt niet	Brandt niet	Aan. Het apparaat is bedrijfsklaar.
Knippert oranje	Brandt niet	Brandt niet	Afkoelen. Even wachten a.u.b.
Licht rood op	Licht rood op	Brandt niet	De lamp brandt niet.De temperatuur in het inwendige van het apparaat is misschien te hoog. Schakel het apparaat uit, wacht 20 minuten om het apparaat te laten afkoelen en schakel dan weer in. Vervang de lamp als hetzelfde probleem opnieuw optreedt.
Licht rood op	Knippert rood	Brandt niet	Er is geen lamp of lampdeksel aanwezig, of de onderdelen zijn niet juist aangebracht. Schakel het apparaat uit en laat het 45 minuten afkoelen. Controleer of de lamp en het lampdeksel juist bevestigd zijn en schakel het apparaat weer in. Neem contact op met uw dealer als hetzelfde probleem opnieuw optreedt.
Licht rood op	Brandt niet	Knippert rood	De koelventilator werkt niet.Schakel het apparaat uit en laat het 20 minuten afkoelen. Controleer de ventilator op vreemde bestanddelen en schakel het apparaat daarna weer in. Neem contact op met uw dealer als hetzelfde probleem opnieuw optreedt.
Licht rood op	Brandt niet	Licht rood op	De temperatuur in het inwendige van het apparaat is te hoog. *1)Schakel het apparaat uit en laat het 20 minuten afkoelen. Controleer of de inlaat of uitlaat geblokkeerd is, het luchtfilter vuil is of de omgevingstemperatuur hoger dan 35°C is. Verhelp de storing en schakel het apparaat daarna weer in. Neem contact op met uw dealer als hetzelfde probleem opnieuw optreedt.

*1) Wanneer de temperatuur in het inwendige te hoog oploopt, zal de projector om veiligheidsredenen automatisch worden uitgeschakeld en gaat de indicator uit. Zet de netschakelaar op [O] en wacht dan 20 minuten om het apparaat te laten afkoelen.

Symptoom

In veel gevallen zijn het echter geen storingen. Raadpleeg de onderstaande tabel voor nadere bijzonderheden.

Tabel 10. Symptoom

Symptomen	Voorbeelden van storingen	Te controleren punten	Pagina
De projector kan niet worden ingeschakeld.	•De hoofdschakelaar staat in de uit-stand.	•Schakel de projector in met de hoofdschakelaar.	6,8
	•Het netsnoer is niet aangesloten.	•Steek de stekker in een gewoon wandstopcontact.
Geen video of audio.	•De ingangsbron is niet juist gekozen.	•Kies de juiste ingangsbron op de projector of de afstandsbediening.	9
	•Er komen geen signalen binnen.	•Zorg dat de ingangsaansluitingen in orde zijn.	6,7
Er is wel beeld, maar geen geluid.	•De projector is niet juist aangesloten.	•Zorg dat de ingangsaansluitingen in orde zijn.	6,7
	•Het volume staat in de minimumstand	•Druk op de VOLUME ⚠ toets van de afstandsbediening of breng het menu op het scherm en stel de geluidssterkte hoger in.	10,14
	•De geluiddemping is ingeschakeld.	•Schakel de demping uit met een druk op de MUTE ⚡ toets.	10
Wel video maar geen audio.	•De projector is niet juist aangesloten.	•Corrigeer de aansluitingen.	6,7
	•De helderheidsregelaar is volledig rechtsom gedraaid.	•Kies HELDER met de MENU toets en druk dan op de ⚢ toets.	11
	•Het lens-schuifkapje is dicht.	•Maak het lens-schuifkapje open.	8
De kleurkwaliteit is niet goed; fletse kleuren.	•De kleurverzadiging en de tint zijn niet goed ingesteld.	•Stel via het menu de beeldweergave bij.	11
Het beeld is te donker.	•De helderheid en het contrast zijn niet goed ingesteld.	•Stel via het menu de beeldweergave bij.	11
	•De projectielamp is bijna versleten.	•Vervang de projectielamp door een nieuwe.	16
Het beeld is wazig.	•De scherpte of de zijn niet goed ingesteld.	•Stel via het menu de scherpte of de bij.	11

Bij LCD-displays kunt u soms heldere puntjes of zwarte puntjes op het scherm zien. Dit is normaal en duidt niet op een storing.

OPMERKING: Wijzigingen in de technische gegevens, zonder voorafgaande kennisgeving, voorbehouden.

Onderwerp Technische gegevens
Productnaam LCD (vloeibare kristallen)
LCD-paneel	Paneelgrootte	1,8 cm (0,7 type)
	Aandrijfsysteem	TFT actieve matrix
	Aantalbeeldpunten	480.000 beeldpunten (800 horizontaal x 600 verticaal)
Lens Zoomlens F = 2,0-2,3		f = 18-21 mm
Lamp 130 W UHB
Luidspreker 1,0 W
Stroomvoorziening		100 - 120 V wisselstroom, 2,0 A / 220 -240 V wisselstroom, 0,9 A
Stroomverbruik 200 W
Temperatuurbereik		0-35°C (bedrijfstemperatuur)
Afmetingen 289(B) x 76(H)		x 210(D) mm
Gewicht (massa) 2,4 kg of minder
INPUT signaal	RGB	Video: Analoog 0,7 Vp-p, 75 Ωafgesloten (positief)H/V sync.: TTL niveau (positief/negatief)Samengestelde sync.: TTL niveauD-sub 15-pin krimp-aansluiting
		1	Video-ingang, Rood	10
		2	Video-ingang, Groen	11
		3	Video-ingang, Blauw	12
		4	13	H. sync./Samengestelde sync.
		5	Massa (DDC)	14
		6.	Massa, Rood	15
	VIDEO 1,0 Vp-p, 75 Ωafgesloten, cinch-aansluiting
	S-VIDEO	Mini DIN 4-pins aansluitingMass .1Massa	1	Helderheidssignaal: 1,0 Vp-p, 75 Ωafgesloten
			2	Kleursignaal: 0,286 Vp-p (burst-signaal), 75 Ωafgesloten
	AUDIO	200 mVrms, 47 kΩof minder (max. 3,0 Vp-p)Stereo ministekkerbus (luidsprekeruitgang is L/R gemengd)
CONTROL signaal D-sub 1		5-pins krimp-aansluiting

Afmetingen

Eenheid : mm

GARANTIE EN SERVICE

Bij dit product wordt een garantiebewijs geleverd. Lees het garantiebewijs zorgvuldig door en vul de vereiste informatie in. Bewaar het garantiebewijs op een veilige plaats.

* Als er een storing in het apparaat optreedt, dient u eerst het hoofdstuk "VERHELPEN VAN STORINGEN" (P.19) te raadplegen en de aanbevolen controles uit te voeren. Indien dit het probleem niet verhelpt, moet u contact opnemen met uw dealer of servicecentrum. Indien reparatie mogelijk is en u het apparaat laat repareren, zullen u hiervoor kosten in rekening worden gebracht.
