GEBRUIKSAANWIJZING ED-X8250 HITACHI

Gebruiksaanwijzing - Gebruikershandleiding

Bedankt voor de aankoop van deze projector.

⚠ WAARSCHUWING ▶ Lezes de 'Gebruiksaanwijzing-Veiligheidshandleiding' en deze handleidingen aandachtig door zodat u het apparaat correct kunt gebruiken. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen.

Over deze gebruiksaanwijzing

Verschillende symbolen worden in deze gebruiksaanwijzing gebruikt. De betekenissen van deze symbolen worden hieronder beschreven.

⚠WAARSCHUWING Dit symbool geeft informatie dat, indien genegeerd, mogelijk zou kunnen leiden tot persoonlijke verwonding of zelfs dood door incorrect gebruik.

⚠OPGELET Dit symbool geeft informatie dat, indien genegeerd, mogelijk zou kunnen leiden tot persoonlijke verwonding of fysieke beschadiging door incorrect gebruik.

Gelieve de pagina's te raadplegen dit symbool volgend.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.

- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

ERKENNING HANDELSMERK

• VGA en XGA zijn geregistreerde handelsmerken van de International Business Machines Corporation.
• Apple en Mac zijn geregistreerde handelsmerken van Apple Computer, Inc.
• VESA en SVGA zijn handelsmerken van Video Electronics Standard Association.
• Windows is een geregistreerd handelsmerk van Microsoft Corporation.
  Alle andere handelsmerken zijn eigendom van de betreffende eigenaars.

Contents

[NO TEXT]

Over deze gebruiksaanwijzing .. 1

Contents 2

Projector eigenschappen .... 3

Voorbereidingen .... 3

Over de inhoud van de verpakking .... 3

Bevestigen van het lenskapje ..... 3

Namen onderdelen ..... 4

Projector 4

Bedieningsknoppen 6

Afstandsbediening 6

Instellen 7

Voorzieningen 8

De neiging van de projector instellen .. 9

Gebruik van het Veiligheidsstangetje ..10

Uw apparaten aansluiten .....11

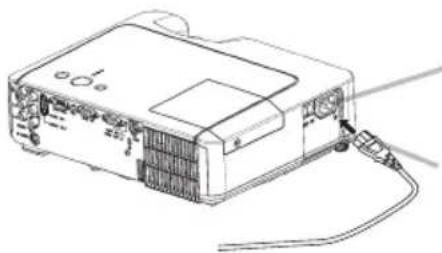

De voeding aansluiten ..... 14

Afstandsbediening ..... 15

Batterijen plaatsen 15

Gebruik van de afstandsbediening . . . 16

Voeding aan/uit 17

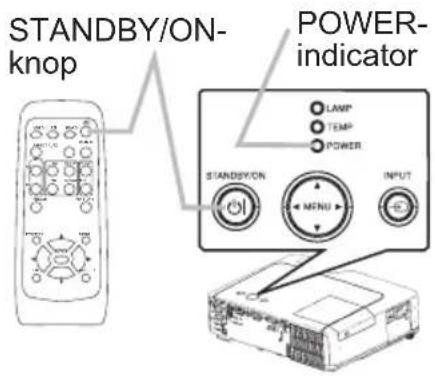

De netvoeding inschakelen ..... 17

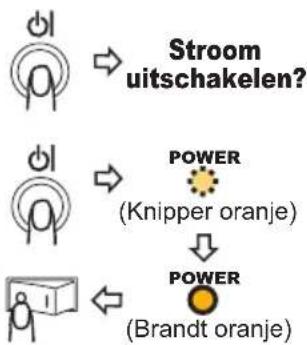

De projector uitzetten ..... 17

Bediening 18

Het volume aanpassen.... 18

Het geluid tijdelijk uitzetten. ..... 18

Selectie van een input-signaal ... 18

Het zoeken van een input-signaal ... 19

Selecteren van een aspect-ratio .. 19

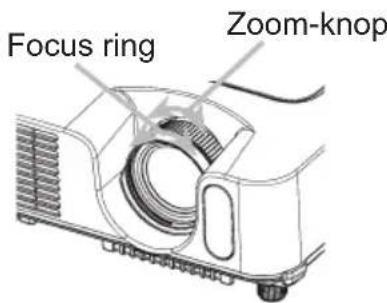

Aanpassen van zoom en focus . . . 19

De automatische instelling gebruiken .. 20

Aanpassen van de positie ..... 20

Corrigeren Van Trapeziumvervorming . . . . 21

Gebruik van de vergrotingsfaciliteit . . . 21

Het beeld stil zetten 22

Tijdelijk een zwart beeld ..... 22

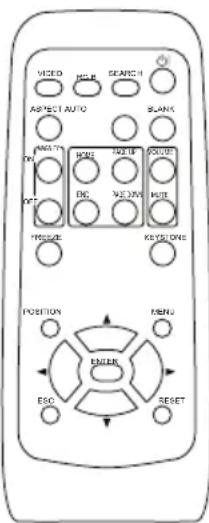

Bediening van het computerscherm . . 23

Multifunctionele instellingen .. 24

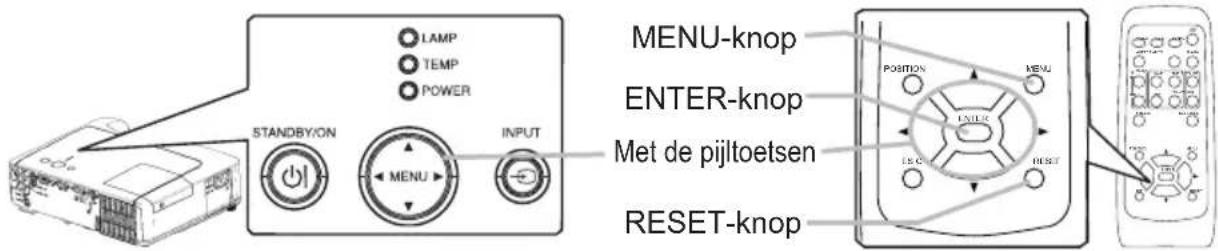

Gebruik van de menu-functie .... 24

[NO TEXT]

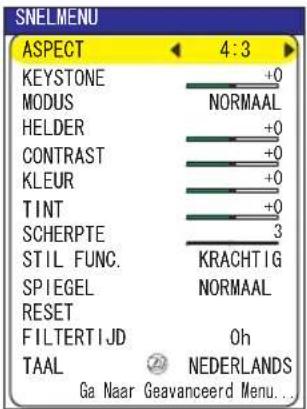

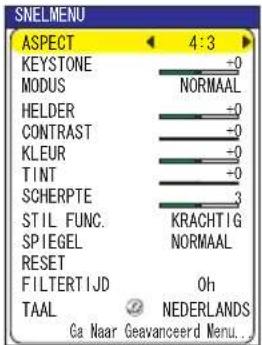

SNELMENU 25

ASPECT, KEYSTONE, MODUS, HELDER, CONTRAST, KLEUR, TINT, SCHERPTE, STIL FUNC., SPIEGEL, RESET, FILTERTIJD, TAAL, Ga NaarGeavanceerd Menu...

Menu FOTO 27

HELDER, CONTRAST, GAMMA, KLEURTEMP, KLEUR, TINT, SCHERPTE, PROGRESSI., GEHEUGEN

Menu BEELD 30

ASPECT, OVERSCAN, V POSIT, H POSIT, H FASE, H SIZE, AUTOM.AANPAS.UITVOEREN

Menu INPUT 32

KLROMVANG, COMPONENT, VIDEO FORMAT, STILZETTEN, INFO

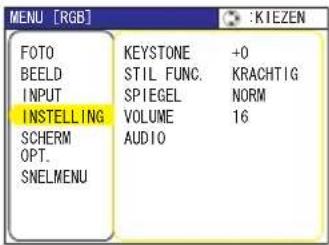

INSTELLING menu 34

KEYSTONE, STIL FUNC., SPIEGEL, VOLUME, AUDIO

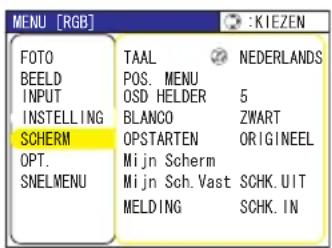

Menu SCHERM 35

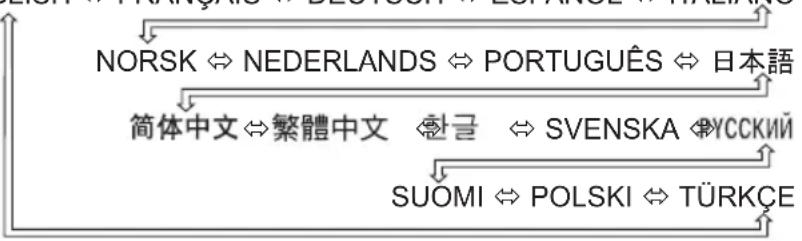

TAAL, POS. MENU, OSD HELDER, BLANCO, OPSTARTEN, Mijn Scherm, Mijn Sch. Vast, MELDING

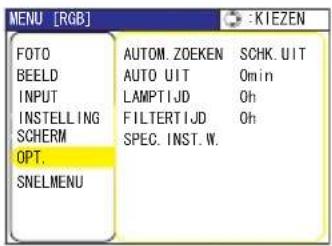

Menu OPT. 38

AUTOM. ZOEKEN, AUTO UIT, LAMPTIJD, FILTERTIJD, SPEC.INST.W.

Onderhoud 40

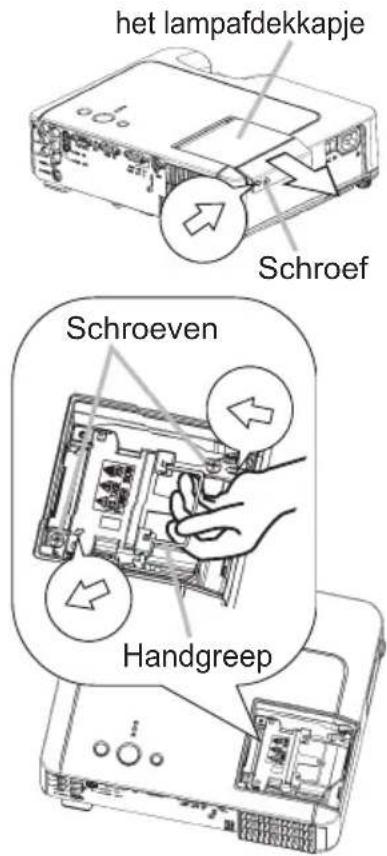

Lamp 40

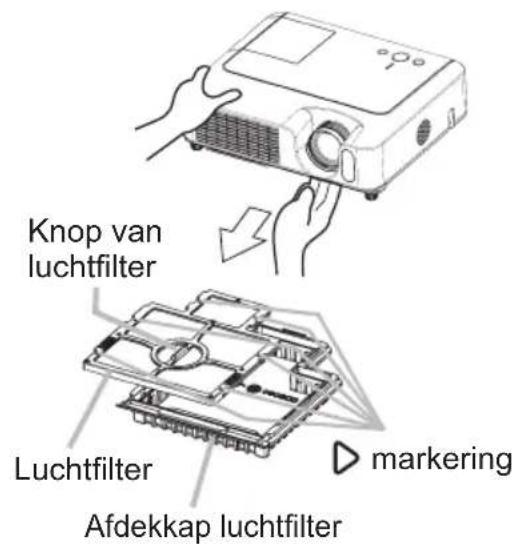

Luchtfilter 42

Andere Verzorging 44

Storingen verhelpen ..... 45

Samenhangende berichten ..... 45

Informatie over de indicator lampen . . 46

Verschijnselen die gemakkelijk aangezien worden als defecten . . . 48

Garantie en service ..... 51

Deze projector wordt gebruikt om zowel verschillende computersignalen als NTSC/PAL/SECAM, component (SD/HD) video-signalen op een scherm te projecteren. Het vereist slechts een kleine ruimte voor installatie en geeft een groot beeld van korte afstand.

○ Hoge Helderheid

De nieuw ontwikkelde 180W UHB (Ultra High Brightness) lamp geeft een beeld op een scherm met hogere helderheid. Het beeld kan helder en duidelijk worden gehouden ook bij gebruik in kamers met hoge verlichtingssterkte.

○ Laag geluid

De functie STIL FUNC. kan worden gebruikt om het akoestisch geluid te reduceren en een stiller gebruik te realiseren. Het is perfect voor gebruik in kamers met een lage verlichtingssterkte waar laag geluid belangrijker is dan helderheid.

○ Rijke Connectiviteit

Deze projector heeft een verscheidenheid van I/O-poorten. Hij kan makkelijk worden verbonden aan vele signaalbronnen zoals PC, DVD en dergelijken. De rijke connectiviteit voorziet u van meer mogelijkheden om uw presentatie indrukwekkend te maken.

○ Compacte Behuizing

Ook al heeft deze projector vele eigenschappen, hij is bijzonder compact en dun, wat u meer flexibiliteit en mogelijkheden geeft om hem te gebruiken waar u wilt.

Voorbereidingen

Over de inhoud van de verpakking

Gelieve de “Inhoud van de verpakking” in de ‘Gebruiksaanwijzing – Beknopte handleiding’ te bekijken. Uw projector zou moeten bestaan uit de onderdelen die daarin getoond worden. Neem direct contact op met uw leverancier als iets ontbreekt.

OPMERKING • Bewaar de originele verpakking voor eventuele toekomstige verzendingen. Voor verplaatsing van de projector dient u het orginele verpakkingsmateriaal te gebruiken. Wees met name voorzichtig met het lensgedeelte.

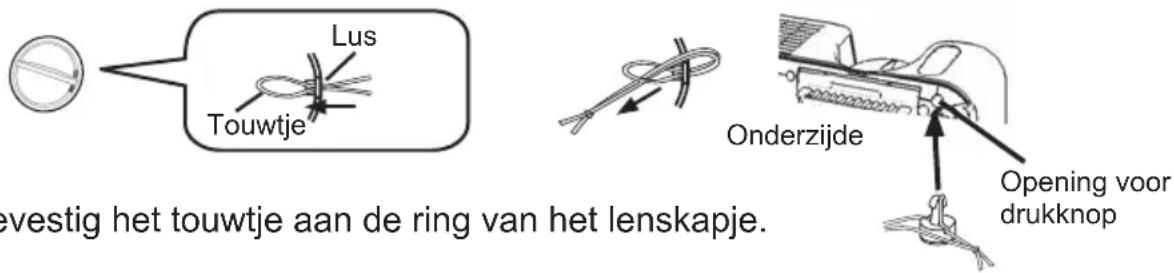

Bevestigen van het lenskapje

Om te voorkomen dat u het lenskapje kwijtraakt, gelieve deze aan de projector vast te maken met het touwtje.

Lus Touwtje Onderzijde Opening voor drukknop evestig het touwtje aan de ring van het lenskapje.

1. Bevestig het touwtje aan de ring van het lenskapje.

2. Plaats het touwtje tussen de pootjes van de drukknop.

3. Druk de drukknop in de daarvoor bestemde opening in het apparaat.

Namen onderdelen

Projector

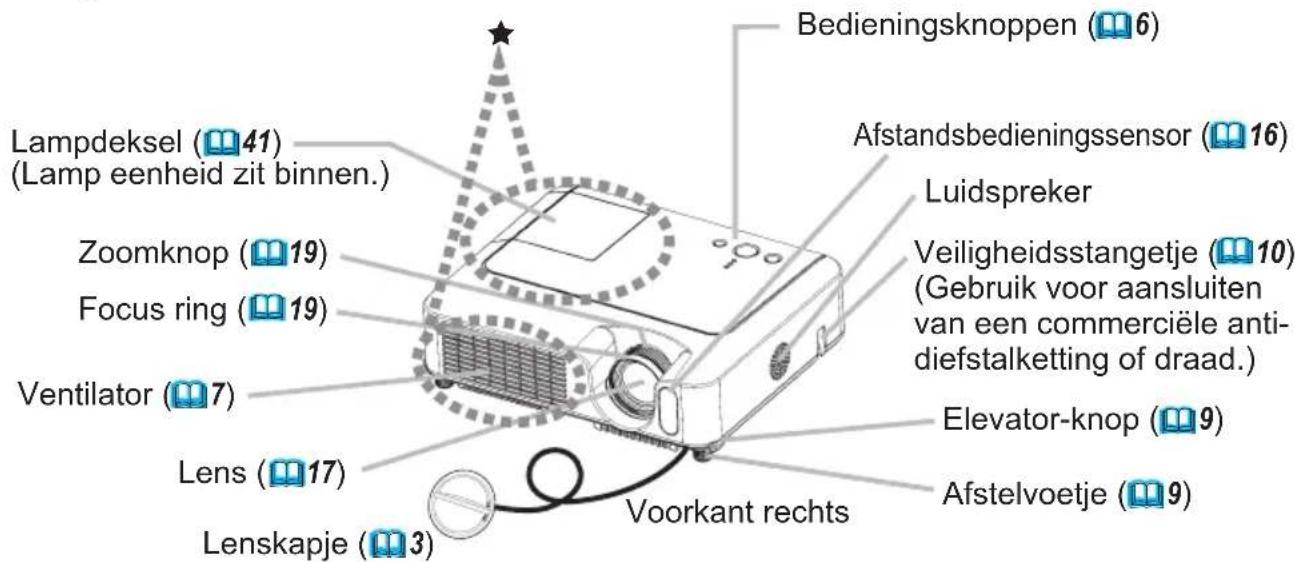

Bedieningsknoppen (6) Lampdeksel (41) (Lamp eenheid zit binnen.) Zoomknop (19) Focus ring (19) Ventilator (7) Lens (17) Lenskapje (3) Voorkant rechts Afstandsbedieningssensor (16) Luidspreker Veiligheidsstangetje (10) (Gebruik voor aansluiten van een commerciële anti-diefstalketting of draad.) Elevator-knop (9) Afstelvoetje (9)

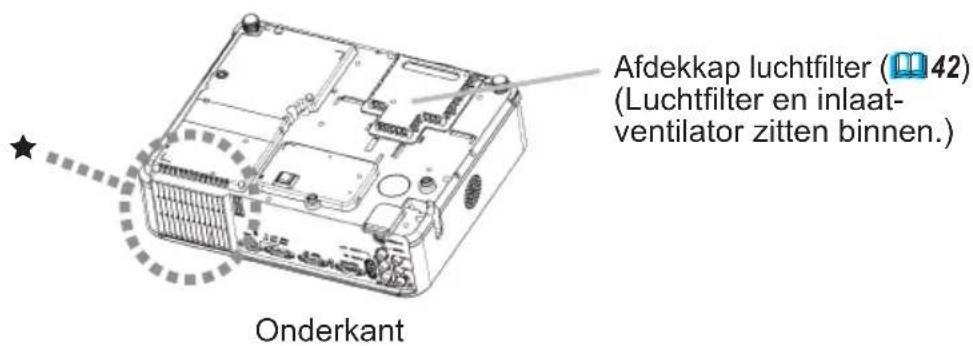

Afdekkap luchtfilter (42) (Luchtfilter en inlaat- ventilator zitten binnen.) Onderkant

⚠ WAARSCHUWING ▶ Raak de lamp en ventilatoren van de projector niet aan tijdens gebruik of direct na gebruik. (★) Het zou een brandwond kunnen veroorzaken.

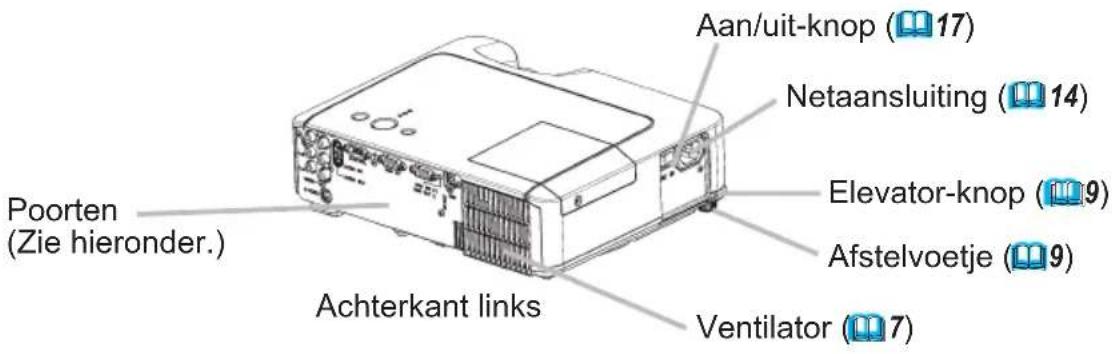

Aan/uit-knop (17) Netaansluiting (14) Elevator-knop (9) Afstelvoetje (9) Ventilator (7) Poorten (Zie hieronder.) Achterkant links

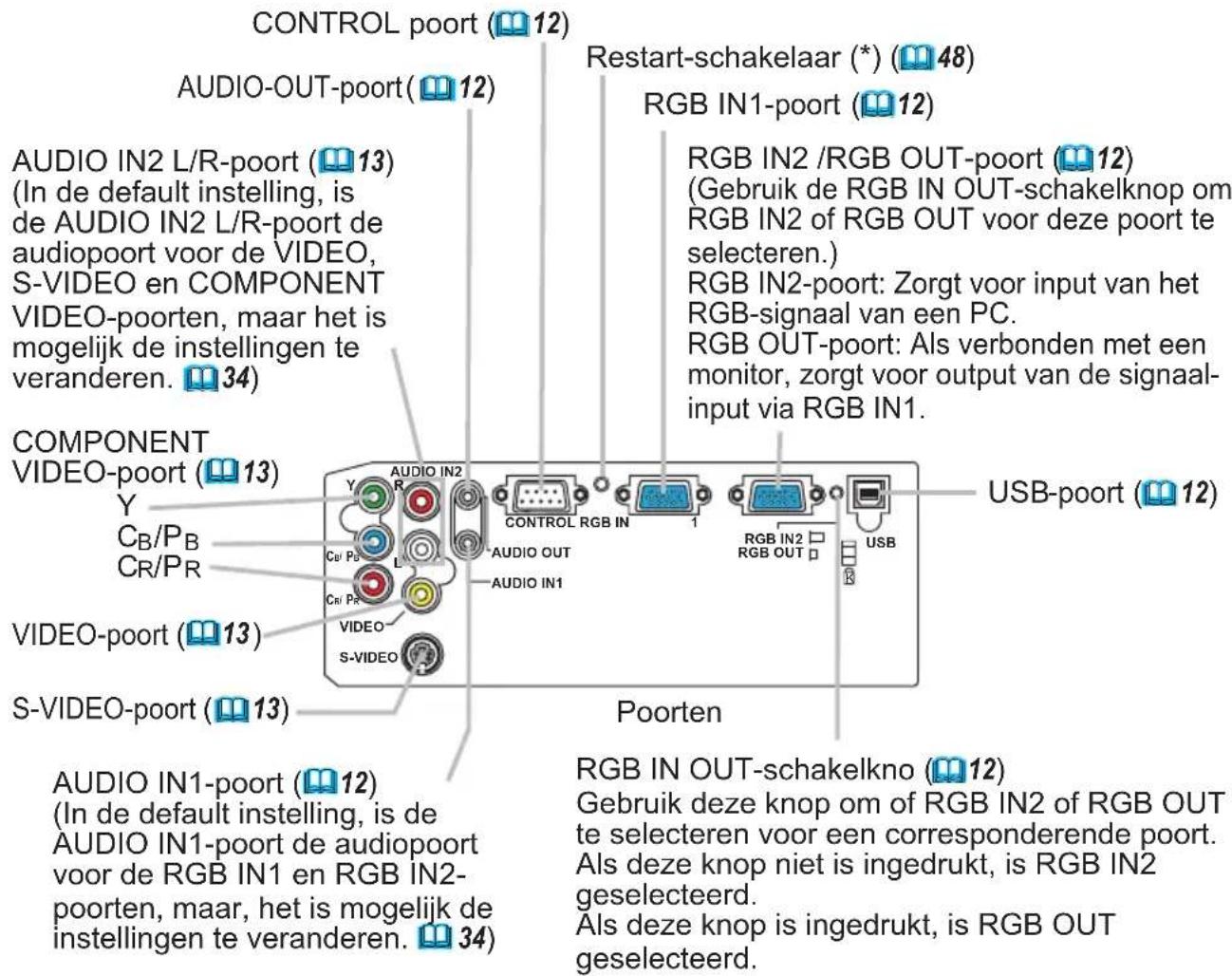

CONTROL poort (12) AUDIO-OUT-poort (12) AUDIO IN2 L/R-poort (13) (In de default instelling, is de AUDIO IN2 L/R-poort de audiopoort voor de VIDEO, S-VIDEO en COMPONENT VIDEO-poorten, maar het is mogelijk de instellingen te veranderen. 34) COMPONENT VIDEO-poort (13) Y CB/PB CR/PR VIDEO-poort (13) S-VIDEO-poort (13) AUDIO IN1-poort (12) (In de default instelling, is de AUDIO IN1-poort de audiopoort voor de RGB IN1 en RGB IN2-poorten, maar, het is mogelijk de instellingen te veranderen. 34) Poorten Restart-schakelaar (*) (48) RGB IN1-poort (12) RGB IN2 /RGB OUT-poort (12) (Gebruik de RGB IN OUT-schakelknop om RGB IN2 of RGB OUT voor deze poort te selecteren.) RGB IN2-poort: Zorgt voor input van het RGB-signaal van een PC. RGB OUT-poort: Als verbonden met een monitor, zorgt voor output van de signaal-input via RGB IN1. USB-poort (12) RGB IN2 RGB OUT USB RGB IN OUT-schakelkno (12) Gebruik deze knop om of RGB IN2 of RGB OUT te selecteren voor een corresponderende poort. Als deze knop niet is ingedrukt, is RGB IN2 geselecteerd. Als deze knop is ingedrukt, is RGB OUT geselecteerd.

OPMERKING (*) Over de Restart-schakelaar: Deze Projector wordt bediend door een interne microprocessor. In zekere exceptionele omstandigheden, kan de projector niet correct functioneren en dient de microprocessor te worden gereset. In een dergelijk geval, gelieve de Restart schakelaar in te drukken met een Cocktailprikker of iets dergelijks en voordat u de projector opnieuw aanzet, laat deze voor tenminste 10 minuten zonder bediening afkoelen. Druk alleen op de Restart-schakelaar in deze exceptionele omstandigheden.

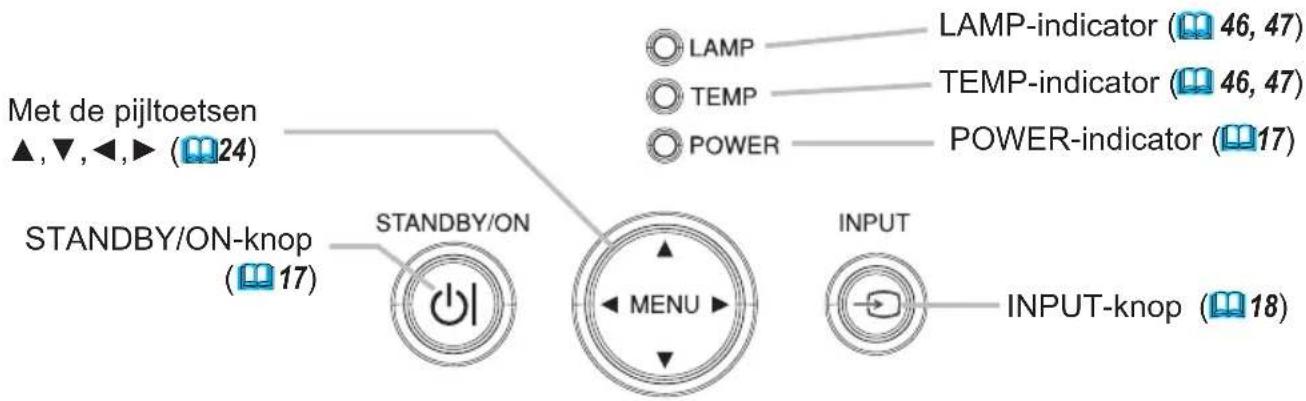

Bedieningsknoppen

Met de pijltoetsen ▲,▼,◀,► (24) STANDBY/ON-knop (17) STANDBY/ON LAMP-indicator (46, 47) TEMP-indicator (46, 47) POWER-indicator (17) MENU INPUT INPUT-knop (18)

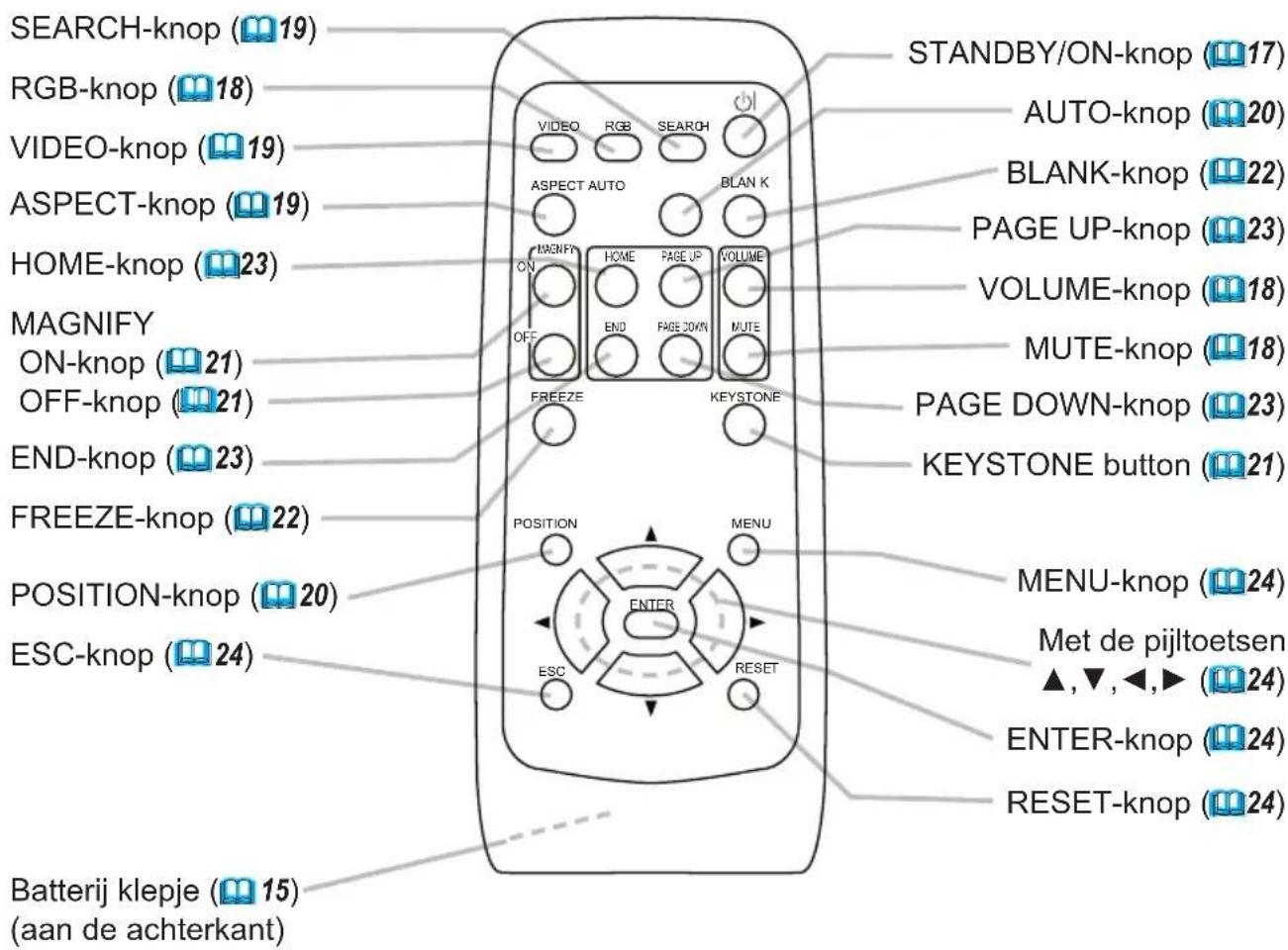

Afstandsbediening

SEARCH-knop (19) RGB-knop (18) VIDEO-knop (19) ASPECT-knop (19) HOME-knop (23) MAGNIFY ON-knop (21) OFF-knop (21) END-knop (23) FREEZE-knop (22) POSITION-knop (20) ESC-knop (24) Batterij klepje (15) (aan de achterkant) STANDBY/ON-knop (17) AUTO-knop (20) BLANK-knop (22) PAGE UP-knop (23) VOLUME-knop (18) MUTE-knop (18) PAGE DOWN-knop (23) KEYSTONE button (21) MENU-knop (24) Met de pijltoetsen ▲,▼,◀,► (24) ENTER-knop (24) RESET-knop (24)

Instellen

⚠ WAARSCHUWING ▶Plaats de projector in een stabiele horizontale positie. Een val of het omkeren van de projector zou schade en/of beschadiging kunnen veroorzaken. Het gebruik van de beschadigde projector zou kunnen resulteren in brand en/of een electrische schok.

- Plaats de projector niet op een onstabiel, schuin of vibrerend oppervlak zoals een bewegende of hellende standaard. - Plaats de projector niet in een positie waarbij de zijkant/voorkant/achterkant naar boven wijst, behalve bij verzorging van het luchtfilter.

▶Plaats de projector op een koele plek, en let erop dat er voldoende ventilatie is. De hoge temperatuur van de projector zou brand, een brandwond en/of slecht functioneren van de projector kunnen veroorzaken.

- Stop de ventilatoren van de projector niet vol, en blokkeer en bedek ze niet.

- Houd een ruimte van 30 cm of meer tussen de zijden en andere objecten zoals muren.

- Plaats de projector niet op iets metaals of iets dat niet tegen hitte kan.

- Plaats de projector niet op een vloerbedekking, kussen of bedding.

- Plaats de projector niet in direct zonlicht of naast een heet object zoals een verwarming.

- Plaats niets voor de lens of ventilatoren van de projectoren. Plaats niets op de projector.

- Plaats niets dat kan worden opgezogen op dat plakt aan de onderkant van projector. Deze projector heeft ook enkele inlaat-ventilatoren aan de onderkant.

▶Plaats de projector niet op een plek waar het nat wordt. Bevochtigen van de projector of het inbrengen van een vloiestof zou brand, een electrische schok en/of slecht functioneren van de projector kunnen veroorzaken.

- Plaats de projector niet in een badkamer of buiten.

- Plaats niets waar vloeistof in zit vlakbij de projector.

⚠OPGELET ▶Vermijd een rokerige, vochtige of stoffige plek. Plaatsing van de projector op een dergelijke plek zou brand, een electrische schok en/of slecht functioneren van de projector kunnen veroorzaken.

- Plaats de projector niet vlakbij een bevochtigingsapparaat, rookruimte of een keuken.

▶Pas de richting van de projector aan om te voorkomen dat licht direct in contact komt met de afstandsbedieningssensor van de projector.

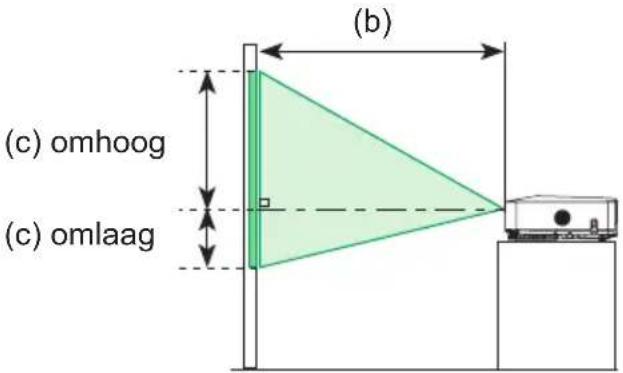

Voorzieningen

Bekijk de hier beneden staande illustraties en tabellen, om de beeldgrootte en de projectie-afstand te bepalen.

De waarden die in de tabel staan, zijn gebaseerd op een volledige beeldgrootte: ED-S8240 :

800×600, ED-X8250:1024×768

(a) De schermgrootte (diagonaal)

(b) De afstand van de projector tot aan het beeldscherm (±10%)

(c) De hoogte van het scherm (±10%)

(b) (c) omhoog (c) omlaag

Voor het model ED-S8240

(a) Schermgrootte[inch (m)]	Een 4:3 scherm Een 16:9 scherm
	(b) Projectie-afstand[m (inch)]		(c) Schermhoogte[cm (inch)]			(b) Projectie-afstand[m (inch)]		(c) Schermhoogte[cm (inch)]
	min.	max. omlaag		omhoog min. max. omlaag omhoog
30 (0,8) 0,9 (36)		1,1 (43)		5 (2)		41 (16)		1,0 (39) 1	2 (47)		-1 (0) 39 (15)
40 (1,0) 1,2 (48)	1,5 (57)	6 (2) 55		(22) 1,3 (52)		1,6 (63) -2		(-1) 51 (20)
50 (1,3) 1,5 (60)	1,8 (72)	8 (3) 69		(27) 1,7 (65)		2,0 (79) -2		(-1) 64 (25)
60 (1,5) 1,8 (72)	2,2 (87)	9 (4) 82		(32) 2,0 (79)		2,4 (94) -2		(-1) 77 (30)
70 (1,8)	2,1 (84)	2,6 (101)		11 (4)		96 (38)		2,3 (92)	2,8 (110)		-3 (-1)	90 (35)
80 (2,0)	2,4 (96)	2,9 (116)		12 (5)		110 (43)		2,7 (105)	3,2 (126)		-3 (-1)	103 (41)
90 (2,3)	2,8 (109)	3,3 (130)		14 (5)		123 (49)		3,0 (118)	3,6 (142)		-4 (-1)	116 (46)
100 (2,5)	3,1 (121)	3,7 (145)		15 (6)		137 (54)		3,3 (132)	4,0 (158)		-4 (-2)	129 (51)
120 (3,0)	3,7 (145)	4,4 (174)		18 (7)		165 (65)		4,0 (158)	4,8 (190)		-5 (-2)	154 (61)
150 (3,8)	4,6 (182)	5,5 (218)		23 (9)		206 (81)		5,0 (198)	6,0 (238)		-6 (-2)	193 (76)
200 (5,1)	6,2 (242)	7,4 (291)		30 (12)		274 (108)		6,7 (264)	8,1 (317)		-8 (-3)	257 (101)
250 (6,4)	7,7 (303)	9,3 (364)		38 (15)		343 (135)		8,4 (330)	10,1 (397)		-10 (-4)	322 (127)
300 (7,6)	9,2 (364)	11,1 (437)		46 (18)		411 (162)		10,1 (397)	12,1 (476)		-12 (-5)	386 (152)

Voor het model ED-X8250

(a) Schermgrootte[inch (m)]	Een 4:3 scherm Een 16:9 scherm
	(b) Projectie-afstand[m (inch)]		(c) Schermhoogte[cm (inch)]			(b) Projectie-afstand[m (inch)]		(c) Schermhoogte[cm (inch)]
	min.	max.	omlaag	omhoog min.	max. omlaag omhoog
30 (0,8) 0,	9 (36)	1,1 (43)	5 (2) 41 (16)		1,0 (39) 1	2 (47)	-1 (0) 39 (15)
40 (1,0) 1,	2 (48) 1,5 (58) 6 (2) 55	(22) 1,3 (52)	1,6 (63) -2		(-1) 51 (20)
50 (1,3) 1,	5 (60) 1,8 (73) 8 (3) 69	(27) 1,7 (66)	2,0 (79) -2		(-1) 64 (25)
60 (1,5) 1,	8 (73) 2,2 (87) 9 (4) 82	(32) 2,0 (79)	2,4 (95) -2		(-1) 77 (30)
70 (1,8)	2,2 (85)	2,6 (102)	11 (4)	96 (38)	2,4 (93)	2,8 (111)	-3 (-1)	90 (35)
80 (2,0)	2,5 (97)	3,0 (117)	12 (5)	110 (43)	2,7 (106)	3,2 (127)	-3 (-1)	103 (41)
90 (2,3)	2,8 (109)	3,3 (132)	14 (5)	123 (49)	3,0 (119)	3,6 (143)	-4 (-1)	116 (46)
100 (2,5)	3,1 (122)	3,7 (146)	15 (6)	137 (54)	3,4 (133)	4,0 (159)	-4 (-2)	129 (51)
120 (3,0)	3,7 (146)	4,5 (176)	18 (7)	165 (65)	4,0 (159)	4,9 (192)	-5 (-2)	154 (61)
150 (3,8)	4,6 (183)	5,6 (220)	23 (9)	206 (81)	5,1 (200)	6,1 (240)	-6 (-2)	193 (76)
200 (5,1)	6,2 (244)	7,5 (294)	30 (12)	274 (108)	6,8 (266)	8,1 (320)	-8 (-3)	257 (101)
250 (6,4)	7,8 (306)	9,3 (367)	38 (15)	343 (135)	8,5 (333)	10,2 (400)	-10 (-4)	322 (127)
300 (7,6)	9,3 (367)	11,2 (441)	46 (18) 41	1 (162)	10,2 (400)	12,2 (480)	-12 (-5)	386 (152)

De neiging van de projector instellen

⚠ OPGELET ▶ Als u op de elevator-knoppen klikt zonder de projector vast te houden, kan de projector op de grond vallen, kantelen, uw vingers breken en mogelijkkerwijs leiden tot een defect. Om te voorkomen dat u de projector beschadigd of zichzelf verwond, moet u altijd de projector goed vasthouden, als u de elevator-knoppen gebruikt voor het instellen van de elevatorvoer.

▶Neig de projector niet naar rechts of links. Neig hem ook niet meer dan 9 graden achterwaarts of voorwaarts. Meer dan deze range zou kunnen resulteren in slecht functioneren, en zou de levensduur van onderdelen kunnen verkorten.
▶ Behalve bij het hellen door de aanpassing van het stelvoetje, plaats de projector horizontaal.

Met de draaipootjes van de projector kunt u de projector stabiel op een niet geheel vlakke ondergrond plaatsen of het beeld horizontaal stellen. Met de pootjes kunt u het beeld maximaal 9 graden verdraaien.

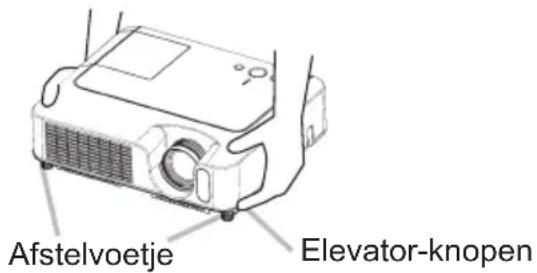

Afstelvoetje Elevator-knopen

1. Nadat u er zeker van bent dat de projector voldoende is afgekoeld, druk dan op de elevatorknoppen en houd deze ingedrukt terwijl u de projector vasthoudt. De elevatorknoppen en afstelvoetjes zitten aan beide zijden.
2. Stel de projector iets hoger of lager in, tot u de gewenste hoogte heeft bereikt en laat aansluitend de elevator-knoppen los.

Als u de elevator-knoppen weer loslaat, zal de elevatorvoet deze positie vergrendelen.

1. Met de draaipootjes van de projector kunt u desgewenst ook de verticale positie van het geprojecteerde beeld fijn aanpassen.

Gebruik van het Veiligheidsstangetje

⚠ WAARSCHUWING ▶ Gebruik niet het veiligheidsstangetje om te voorkomen dat de projector valt. Laten vallen of omstoten van de projector zou beschadiging of verwonding kunnen veroorzaken.

⚠OPGELET ▶Het veiligheidsstangetje is geen alles-omvattende diefstal preventiemaatregel. Het is bedoeld om te worden gebruikt als een extra diefstal preventiemaatregel.

Een commerciële anti-diefstalketting of draad kan worden bevestigd aan het veiligheidsstangetje op de projector.

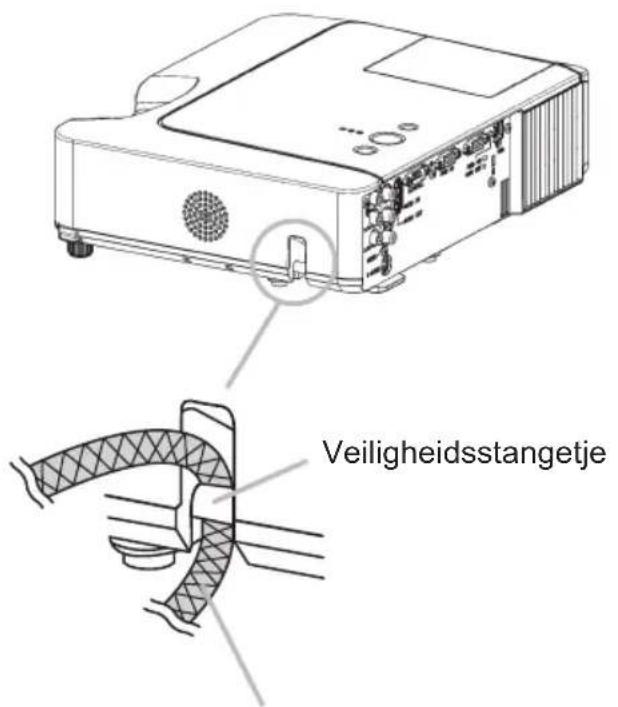

1 Hoe te bevestigen

- Een anti-diefstalketting of draad kan worden bevestigd als getoond in de illustratie.

(Anti-diefstalkettingen of draden van tot 10 mm in diameter kunnen worden gebruikt)

Veiligheidsstangetje

Anti-diefstalketting of draad [apart verkocht]

Uw apparaten aansluiten

⚠ OPGELET ▶ Zet alle apparaten uit voordat ze worden aangesloten op de projector. Het proberen aansluiten van een apparaat in gebruik zou extreem harde geluiden of andere abnormaliteiten kunnen genereren die zouden kunnen resulteren in slecht funtioneren en/of beschadiging aan het apparaat en/of de projector.

• Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Sommige kabels moeten voorzien worden van een kern. Een te lange kabel kan het beeld verslechteren. Gelieve contact met uw dealer op te nemen voor details. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.
  Zorg er voor dat u de apparaten op de juiste uitgang aansluit. Als u het apparaat op de verkeerde uitgang heeft aangesloten, kan dit resulteren in een defect en/of schade veroorzaken aan het apparaat en/of projector.

OPMERKING • vergeet niet, wanneer u een laptop op de projector wilt aansluiten, de externe RGBbeelduitgang van de laptop te activeren (stel de laptop in voor weergave via een CRT-monitor of gelijktijdige weergave via het LCD en een CRT-monitor). Meer informatie hierover vindt u in de handleiding van de laptop.

• Zorg ervoor dat de schroeven van de stekkers vast zitten.
• Sommige computers kunnen een meervoudige-weergave schermmodus hebben. Enkele van deze soorten modus zijn niet compatibel met deze projector.
• Voor enkele RGB signal modi, is de optionele Mac adapter nodig.
• Als de beeldresolutie wordt veranderd op een computer kan, afhankelijk van de input, de automatische aanpassingsfunctie enige tijd in beslag nemen en wellicht niet worden afgerond. In dat geval is het mogelijk dat u niet het selectievakje in Windows ziet om "JA/NEE" voor de nieuwe resolutie te selecteren. In een dergelijk geval zal de resolutie teruggaan naar dat van het orgineel. Het wordt aangeraden om andere CRT of LCD monitoren te gebruiken om de resolutie te veranderen.

Plug-and-Play mogelijkheid

Plug-and-Play is een systeem bestaand uit de computer, het besturingssysteem en de externe uitrusting (i.e.apparaten voor weergave).

Deze projector is te gebruiken met een VESA DDC 2B.Plug-and-Play kan worden bereikt door deze projector te verbinden aan computers die compatibel zijn met VESA DDC (display data channel).

• Gelieve voordeel te nemen van deze functie door het verbinden van het hulpstuk RGB-kabel aan de RGB IN 1 poort (DDC 2B compatibel). Plug-and-Play zou niet correct kunnen werken als een ander soort verbinding wordt geprobeerd.
• Gelieve gebruik te maken van standaard drivers in uw computer omdat deze projector een Plug-and-Play monitor is.

Instellen

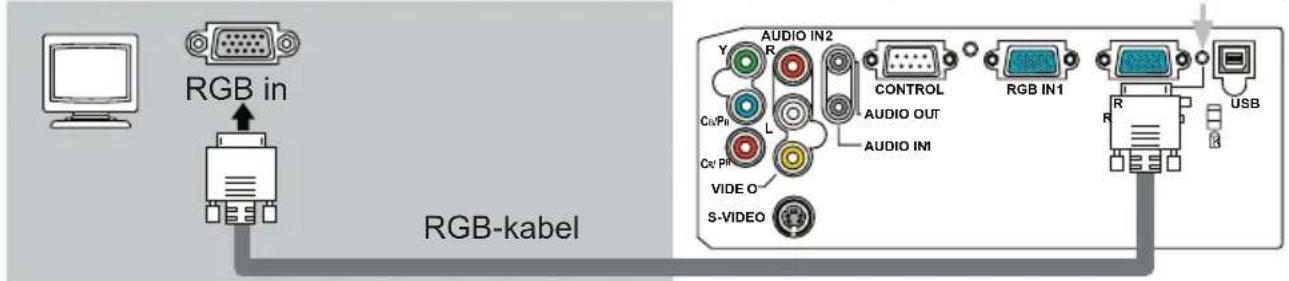

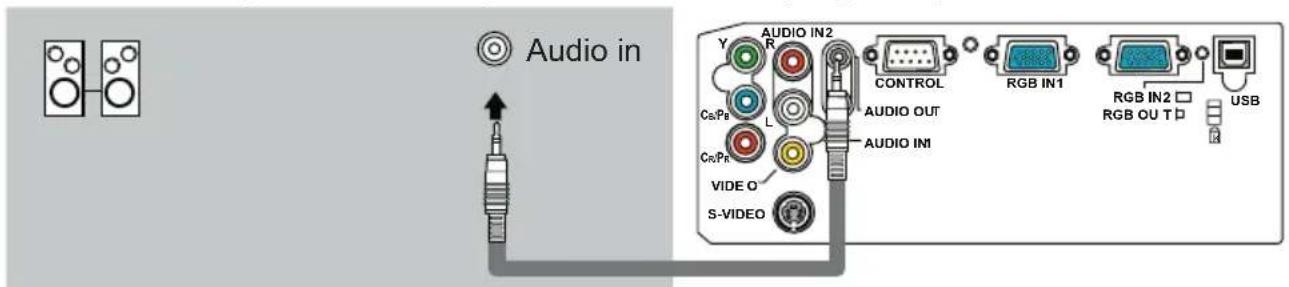

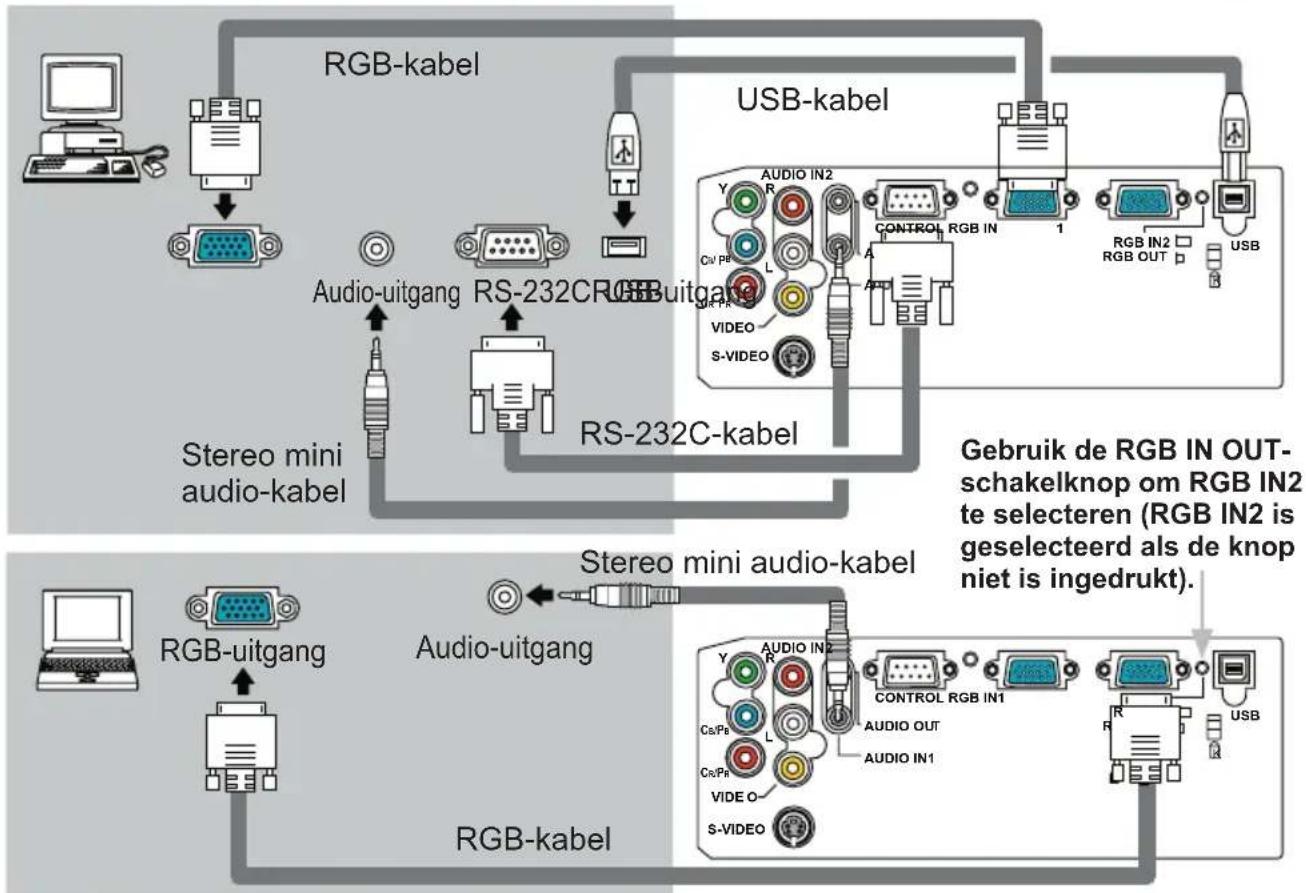

Voorbeelden van een verbinding met een computer

* In de default instelling, is de AUDIO IN1-poort de audiopoort voor de RGB IN1 en RGB IN2-poorten. Om de instellingen te veranderen, verwijs naar "menu INSTELLING", "AUDIO" (34).

Aan een monitor aansluiten (uitgaand) Gebruik de RGB IN OUT-schakelknop om RGB OUT te selecteren (RGB OUT is geselecteerd als de knop is ingedrukt).

RGB in RGB-kabel AUDIO IN2 CONTROL AUDIO OUT AUDIO IN1 RGB IN1 USB Y R CivPi L Co'Pi VIDE O' S-VIDEO

Aan een luidspreker met amplifier aansluiten (uitgaand)

Audio in AUDIO IN2 Y R CONTROL RGB IN1 C8/Ps L AUDIO OUT C8/Pn AUDIO IM AUDIO O S-VIDEO RGB IN2 RGB OU T USB

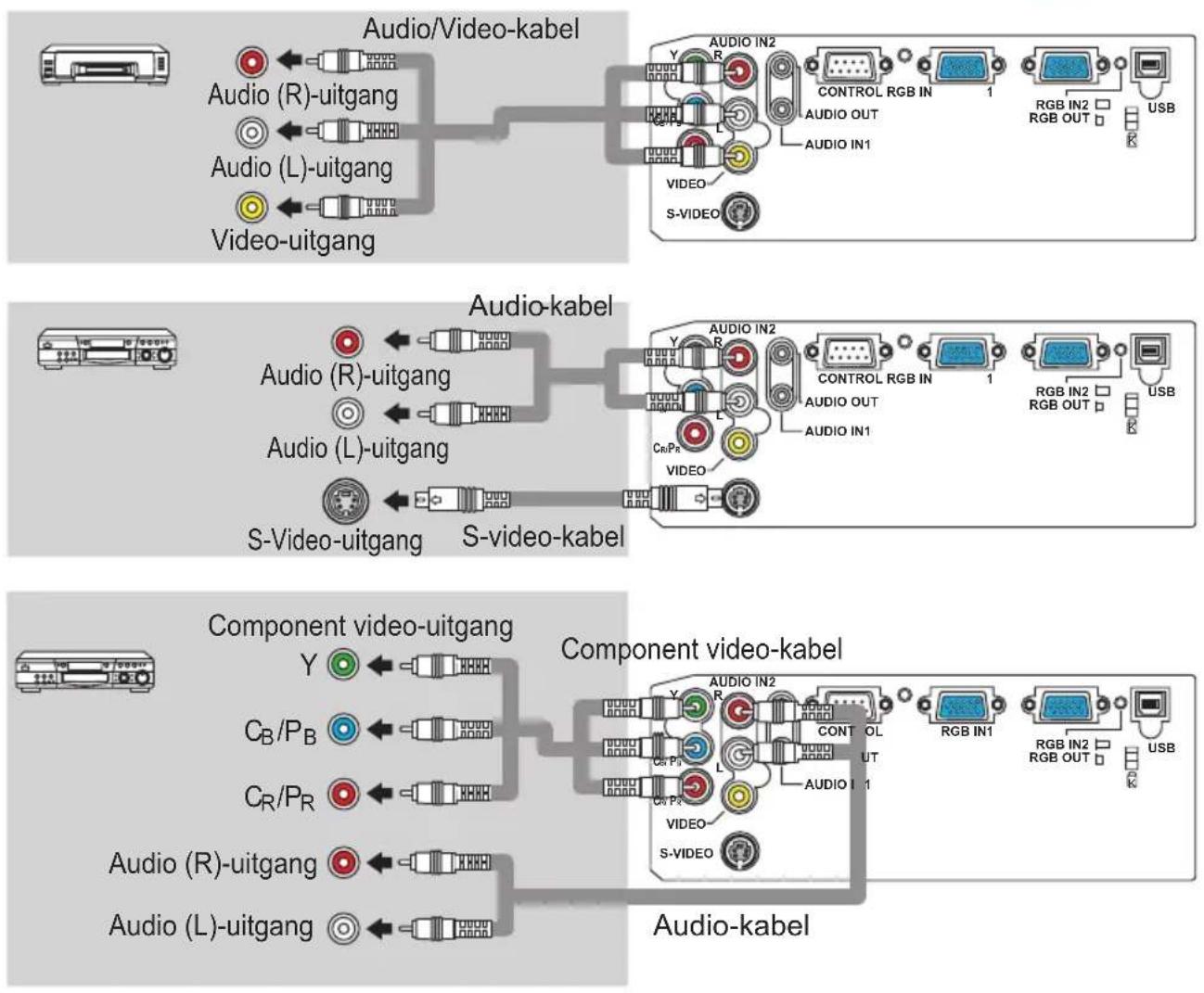

Voorbeelden van een verbinding met een VCR/DVD-speler

* In de default instelling, is de AUDIO IN2 L/R-poort de audiopoort voor de VIDEO, S-VIDEO en COMPONENT VIDEO-poorten. Om de instellingen te veranderen, verwijs naar "menu INSTELLING", "AUDIO" (34).

De voeding aansluiten

⚠ WAARSCHUWING ▶ Wees extra voorzichtig tijdens het aansluiten van het netsnoer. Onjuiste of foutieve aansluitingen kunnen leiden tot BRAND en/of ELEKTRISCHE SCHOKKEN.

• Gebruik alleen het netsnoer die bij de projector geleverd zijn. Is het snoer beschadigd, neem dan contact op met uw leverancier en vraag om een nieuw snoer.
• Stop het netsnoer alleen in stopcontacten die voldoen aan het specifieke voltage.
• Wijzig het netsnoer niet. Verbreek nooit de aardverbinding van de drie-pinsstekker.

Connector van het stroomsnoer

1. Sluit de connector van het netsnoer aan op de AC-ingang van de projector.
2. Stop het netsnoer in het stopcontact.

Afstandsbediening

Batterijen plaatsen

⚠ WAARSCHUWING ▶ Ga altijd voorzichtig om met de batterijen en gebruik ze alleen zoals aangegeven staat. Onjuist gebruik kan resulteren in het exploderen, scheuren of lekken van de batterij, en dat kan leiden tot vuur letsel en/of vervuiling van de omgeving.

• Gebruik alleen de batterijen die aangegeven zijn. Gebruik niet verschillende soorten batterieijen op hetzelfde moment. Gebruik geen oude en nieuwe batterijen niet door elkaar.
• Houd de batterij buiten het bereik van kinderen en huisdieren.
• Laad een batterij niet op, maak geen kortsluiting, en soldeer of demonteer hem niet.
• Stop een batterij niet in vuur of water. Houd de batterijen op een donkere, koele en droge plek.
• Als u een lek in een batterij ontdekt, veeg het gelekte weg en vervang vervolgens de batterij. Als het gelekte uw lichaam of kleding raakt, spoel dit dan onmiddelijk goed af met water.

1 Verwijder het klepje van de batterijhouder.
- Verwijder, aan de achterkant van de afstandsbediening, het klep van de batterijhouder. Volg hierbij de pijl.
2 Stop de batterijen erin.
- Aligneer en stop de twee AA batterijen in de afstandsbedining volgens plus en min-gaten zoals in de afstandsbediening staat aangegeven.
3 Maak het klepje van de batterijhouder weer dicht.
- Plaats het klepje weer op de batterijhouder en klik het klepje erop. Volg hierbij de pijl.

Gebruik van de afstandsbediening

⚠OPGELET • Wees voorzichting in uw gebruik van de afstandsbediening Laat de afstandsbediening niet vallen en stel deze niet bloot aan ander physieke schokken.

• Zorg er voor dat de afstandsbediening niet nat wordt en plaats deze niet op natte plekken. Als dit toch gebeurt kan dit leiden tot een defect.
• Als u de afstandsbediening gedurende een langere periode niet gebruikt, verrwijder dan de atterijen uit de afstandsbediening en bewaar deze op een veilige plek.
• Vervang de batterijen als u merkt dat de afstandsbediening niet goed werkt.
• Als sterk licht, zoals direct zonlicht of licht van extreem dichtbij (zoals bijvoorbeeld van een fluorescentielamp), op de afstandsbedieningssensor van de projector schijnt, kan het zijn dat de afstandsbediening niet meer reageert. Verander dan de richting van de projector, om ervoor te zorgen dat het licht niet direct op de afstandsbedieningssensor van de projector schijnt.

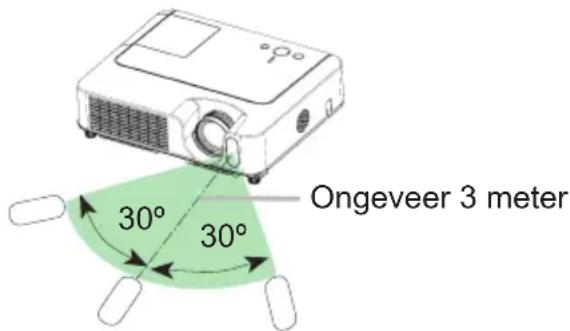

De afstandsbediening werkt met de afstandsbedieningssensor van de projector.

Ongeveer 3 meter 30° 30°

• Het bereik van de afstandsbedieningssensor is 3 meter in een hoek van 60 graden (30 graden aan de linkerkant en 30 graden aan de rechterkant van de afstandsbedieningssensor).
• Het kan ook mogelijk zijn om het signaal via het geprojecteerde beeld te reflecteren naar het apparaat. Als het onhandig is om de afstandsbediening rechtstreeks op het apparaat te richten kunt u deze mogelijkheid proberen.
• Daar de afstandsbedieningssensor infraroodlicht gebruikt om signalen door te sturen naar de projector (Klasse 1 LED), dient u er voor te zorgen dat er tussen de afstandsbediening en de afstands bedieningssensor van de projector geen obstakels staan die het uitgangssignaal kunnen onderbreken.

Voeding aan/uit

⚠ WAARSCHUWING ▶ Als het apparaat aanstaat, wordt er een fel licht uitgezonden. Kijk niet in de lens of ventilatieopeningen van de projector.

OPMERKING • Schakel de voeding AAN/UIT in de juiste volgorde. Schakel eerst de projector in en pas daarna de op de projector aangesloten apparatuur. Schakel de projector pas uit nadat u eerst de erop aangesloten apparatuur heeft uitgeschakeld.

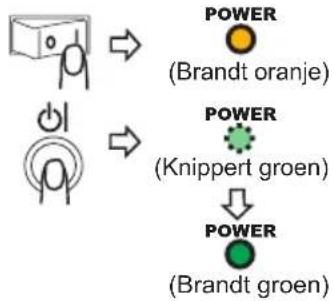

De netvoeding inschakelen

1. Zorg ervoor dat het netsnoer goed is aangesloten op de projector en het stopcontact.

2. Verwijder het lenskapje, en zet de AAN/UIT-knop in de AAN-positie.
   De power-indicator zal oranje gaan branden. Wacht vervolgens enkele seconden omdat de knoppen gedurende enkele seconden niet zouden kunnen functioneren.

3. Druk op de STANDBY/ON-knop van de projector of de afstandsbediening.

De projectorlamp gaat branden en de POWERindicator begint groen te knipperen.

Als de opstartprocedure volledig is doorlopen, stopt de indicator met knipperen en licht groen op.

Om een beeld weer te geven, selecteer een input-signaal volgens paragraaf "Selectie van een input-signaal" (18).

STANDBY/ON-knop POWER-indicator LAMP TEMP POWER STANDBY/ON INPUT MENU

De projector uitzetten

Bij dit product is het mogelijk de hoofdstroom uit te schakelen tijdens het afkoelen. Echter, let met name op de twee punten hieronder als u dit doet:

(1) Gelieve in dit geval de projector niet binnen tenminste 1 minuut opnieuw aan te zetten. Het negeren hiervan zou de levensduur van de lamp kunnen verkorten.
(2) Raak de lamp en ventilatoren van de projector niet aan tijdens gebruik of direct na gebruik. (4★) Het zou een brandwond kunnen veroorzaken.

1. Druk op de STANDBY/ON-knop van de projector of de afstandsbediening.

Het bericht "Stroom uitschakelen?" verschijnt ongeveer 5 seconden op het beeldscherm.

1. Druk opnieuw op de STANDBY/ON-knop van de projector of de afstandsbediening terwijl het bericht zichtbaar is. De projectorlamp dooft en het POWER indicator begint oranje te knipperen.

Als de lamp volledig is afgekoeld, stopt de POWERindicator met knipperen en blijft oranje branden.

1. Controleer of de power-indicator oranje gaat branden, zet de AAN/UIT-schakelaar in de OFF positie. De POWER-indicator zal uit gaan. Bevestig het lenskapje.

Bediening

Het volume aanpassen.

1. Druk op de VOLUME-knop van de afstandsbediening Een dialoog zal op het scherm verschijnen om u te helpen bij het aanpassen van het geluid.
   2 Gebruik de pijltoetsen ▲/▼ om het volume te regelen.

VIDEO RGB SEARCH ASPECT AUTO BLANK ON HOME PAGE UP VOLUME DID TIME

Om de dialoog te sluiten en de bediening af te ronden, druk opnieuw op de VOLUME-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.

Het geluid tijdelijk uitzetten.

1. Druk op de MUTE-knop van de afstandsbediening. Een dialoog zal op het scherm verschijnen waarin wordt aangegeven dat u het geluid heeft uitgezet.

ASPECT AUTO SLANK ON HONE RACE UP VOLUME OFF BIND MITE FREEZE KEYS

Om het geluid weer aan te zetten, druk op de MUTE-knop of de VOLUME-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.

Selectie van een input-signaal

1. Druk op de INPUT-knop van de projector. Elke keer dat u op de knop drukt, schakelt de projector haar input-poort zoals hieronder.

STANDBYION MENU INPUT

- Als de RGB IN2 /RGB OUT-poort als een RGB OUT-poort functioneert (de RGB IN OUT-schakelknop is ingedrukt), kan RGB IN2 niet worden geselecteerd. In dat geval wordt de "RGB2/RGB OUT ⇒ RGB OUT" melding getoond.

1. Druk op de RGB-knop van de afstandsbediening om een input-poort voor het RGB-signaal te selecteren.

Elke keer dat u op de knop drukt, schakelt de projector haar RGB-input poort zoals hieronder.

RGB IN1 ↔ RGB IN2

• Als de RGB-knop is ingedrukt (bij het verwisselen van VIDEO naar RGB-signalen) als SCHK.IN is geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPT. zal de projector de RGB IN1-poort eerst controleren. Als er geen input wordt gevonden bij deze poort, zal de projector de RGB IN2 poort controleren.
• Als de RGB IN2 /RGB OUT-poort als een RGB OUT-poort functioneert (de RGB IN OUT-schakelknop is ingedrukt), kan RGB IN2 niet worden geselecteerd. In dat geval wordt de "RGB2/RGB OUT RGB OUT" melding getoond.

Selectie van een input-signaal (vervolg)

1. Druk op de VIDEO-knop van de afstandsbediening om de input-poort vor het videosignaal te selecteren. Elke keer dat u op de knop drukt, schakelt de projector de video-input poort zoals hieronder.

VIDEO ROS SEARCH ASPI AUTO BLANK

- Als de VIDEO-knop is ingedrukt (bij het verwisselen van RGB naar VIDEO-signalen) als SCHK.IN is geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPT. zal de projector de COMPONENT VIDEO-poort eerst controleren. Als er geen input wordt gevonden bij deze poort, zal de projector de andere poorten controleren in de bovenstaande volgorde.

Het zoeken van een input-signaal

1. Druk op de SEARCH-knop van de afstandsbediening. De projector zal beginnen met het onderzoeken van de input-poorten om een input-signaal te vinden.

Vervolgens zal de projector, als een input is gevonden, stoppen met zoeken en het beeld tonen. Als er geen signaal wordt gevonden, zal de projector teruggaan naar de geselecteerde status voor de actie.

Selecteren van een aspect-ratio

1. Druk op de ASPECT-knop van de afstandsbediening. Elke keer dat u op de knop drukt, schakelt de projector naar de volgende modus voor aspect-ratio.

○ Bij een RGB-signaal NORMAAL → 4:3 → 16:9 ↑ ○ Bij een video-signaal / geen signoal 4:3 → 16:9 → KLEIN

VIDEO ROS SFARGE ASPECT AUTO SLANK CM ICNE PGE UP VOLUME

• De modus NORMAAL houdt de originele aspect-ratio van het signaal.
• Bij een HDTV-signaal van 1125i (1080i) of 750p (720p) voor COMPONENT VIDEO-input, kan alleen de 16:9 modus worden geselecteerd.
• Het uitvoeren van de automatische aanpassing initialiseert de aspect-ratio instelling.

Aanpassen van zoom en focus

1. Gebruik de zoom-knop om het schermformaat aan te passen.

2. Gebruik de focus-ring om het beeld scherp te stellen.

Focus ring Zoom-knop

De automatische instelling gebruiken

1. Druk op de AUTO-knop van de afstandsbediening.

○ Bij een RGB-signaal

De verticale positie, horizontale positie, klokfase en horizontale afmeting zullen automatisch worden ingesteld. En de aspect ratio zal automatisch worden geselecteerd.

VIDEO ROS SEARCH ASPECT AUTO SLANK ON HOME VOLUME

Zorg ervoor dat het applicatie-venster is gesteld op de maximale grootte voor gebruik van deze functie. Een donker beeld zou wel incorrect kunnen worden ingesteld. Gebruik een licht beeld bij het instellen.

○ Bij een video-signaal of s-video signaal

Het video-formaat dat het best passend is voor het te gebruiken input-signaal zal automatisch worden geselecteerd.

Deze functie is alleen beschikbaar als in het menu INPUT voor onderdeel VIDEO FORMAT de AUTO-modus is geselecteerd(32). Voor een component video-signaal wordt het signaal-type automatisch geidentificeerd, onafhankelijk van deze functie.

○ Voor een video-signaal, s-video of component video-signaal

De verticale positie en de horizontale positie worden automatisch ingesteld.

○ Bij een component videosignaal

De aspect-verhouding wordt automatisch geselecteerd. De klokfase wordt automatisch ingesteld.

- De automatische aanpassingsoperatie duurt ongeveer 10 seconden. Gelieve erop te letten dat het bi sommige input niet correct zou kunnen functioneren.

Aanpassen van de positie

1. Druk op de POSITION-knop van de afstandsbediening. The "POSITION" indication will appear on the screen.
2. Gebruik de pijltoetsen ▲/▼/◄/► om de positie van het beeld aan te passen.

Indien u de actie wilt resetten, druk dan op de RESET-knop van de afstandsbediening gedurende de actie.

FREEZE KEystone POSITION MENU

Om de actie af te ronden, druk opnieuw op de POSITION-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

- Als deze functie bij een videosignaal wordt uitgevoerd, kan iets extra zoals een lijn buiten een beeld verschijnen.

Corrigeren Van Trapeziumvervorming

1. Druk op de KEYSTONE-knop van de afstandsbediening. Druk op de KEYSTONE-knop van de afstandsbediening.
   Een dialoog zal op het scherm verschijnen om u te helpen de distortie te corrigeren.

ON OFF FREE2F HOME PAGE UP PAGE DOWN MUTE KEystone

1. Gebruik de pijltoetsen ▲/▼ om de vervormingen te corrigeren.

Om het dialoog te sluiten en de actie af te ronden, druk opnieuw op de KEYSTONE-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.

• Het instelbereik voor de correctie hangt mede af van het soort input. Bij sommige ingangssignalen (input) is het mogelijk dat deze functie niet goed werkt.
• Mogelijk werkt deze functie ook niet goed als u V:INVERT of H&V:INVERT hebt gekozen onder SPIEGEL, als het projectorscherm schuin staat of als de projector voorover helt.
• Als u de zoomfactor hebt ingesteld op TELE is deze correctie mogelijk overbodig. Deze functie werkt het beste met de zoomfactor WIDE. Stel deze factor, indien mogelijk, in.

Gebruik van de vergrotingsfaciliteit

1. Druk op de ON-knop van MAGNIFY op de afstandsbediening.

De "MAGNIFY"-indicatie zal op het scherm verschijnen (hoewel de indicatie na enkele seconden zal verdwijnen bij geen bediening), en de projector zal de MAGNIFY modus binnen gaan.

VIDEO ROS SEARCH ASPECT AUTO BLANK HOME NONE VOLUME END POMEONE MUTE

1. Gebruik de pijltoetsen ▲/▼ om het zoom-niveau aan te passen.

Om het zoom-gebied te bewegen, druk op de POSITION-knop in de modus MAGNIFY, gebruik vervolgens de pijltoetsen ▲/▼/◄/► om het gebied te bewegen. En om het zoom-gebied vast te stellen, druk opnieuw op de POSITION-knop.

Om de MAGNIFY modus te verlaten en het scherm te herstellen naar normaal, druk op de OFF-knop van MAGNIFY op de afstandsbediening.

- De projector verlaat automatisch de MAGNIFY modus als het input-signaal verandert, of als een actie voor het veranderen van de weergave-conditie (automatische aanpassing, etc.) wordt uitgevoerd.

- Hoewel in de modus MAGNIFY de keystone distortie conditie kan variëren, het zal worden hersteld als de projector de modus MAGNIFY verlaat.

Het beeld stil zetten

1 Druk op de FREEZE-knop van de afstandsbediening.

* De "FOTO" indicatie zal op het scherm verschijnen, en de projector zal de modus FOTO ingaan.

Om de modus FOTO te verlaten en het beeld naar normaal te herstellen, druk opnieuw op de FREEZE-knop.

• De projector verlaat automatisch de modus FOTO als het input-signaal verandert, of als wordt gedrukt op één van de knoppen van de projector of de afstandsbediening zoals STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, ASPECT, VOLUME, MUTE, KEYSTONE, POSITION of MENU.
• Als de projector een stilstaand beeld voor langere tijd blijft projecteren, zou het kunnen zijn dat het LCD paneel bedrukt is. Laat de projector niet te lang in de modus FOTO staan.

Tijdelijk een zwart beeld

1 Druk op de BLANK-knop van de afstandsbediening.

- Het zwarte scherm zal worden weergegeven in paats van het scherm van het input-signaal. Gelieve het onderdeel BLANCO van het menu SCHERM te raadplege (35).

VIDEO RGB SEARCH ASPECT AUTO BLANK HOME PAGE UP OK

Om het blanco scherm te verwijderen en terug te keren naar het scherm van het input-signaal, druk opnieuw op de BLANK-knop.

- De projector gaat automatisch terug naar het input-signaal scherm als het input-signaal verandert, of als op één van de knoppen van de projector of afstandsbediening wordt gedrukt.

Bediening van het computerscherm

⚠ OPGELET ▶ Verkeerd gebruik van de muis/toetsenbord kan uw apparaat beschadigen.

• Bij gebruik van deze functie, gelieve alleen met een computer te verbinden.
• Vóór het aansluiten, lees de handleidingen van de computer die u zal verbinden.

OPMERKINGEN • Als u deze afstandsbediening gebruikt, kan het zijn dat het niet mogelijk is om laptops en andere computers te bedienen met het ingebouwde aanwijsapparaat (bijvoorbeeld de TrackBall). In dit geval moet u voor het aansluiten naar de BIOS gaan (systeemset-up) en de externe muis selecteren en vervolgens het aanwijsapparaat uitschakelen. Het kan ook zijn dat de muis niet werkt als de computer niet over het vereiste hulpprogramma beschikt. Kijk in de gebruiksaanwijzing van de hardware voor meer informatie.

- De USB-aansturing kan gebruikt worden met Windows 95 OSR 2.1 of hoger. Het kan zijn dat u de afstandsbediening niet kunt gebruiken, afhankelijk van de configuratie van uw computer en het stuurprogramma van de muis.

- De USB-aansturing kan alleen gebruikt worden voor de hier bovenstaande functies. U kunt geen twee knoppen tegelijk indrukken (bijvoorbeeld twee knoppen tegelijk indrukken om de muisaanwijzer diagonaal te verplaatsen).

- Deze functie is niet beschikbaar tijdens het opwarmen van de lamp (de POWER indicator knippert groen), het instellen van het volume en het scherm, het corrigeren van de trapeziumvervorming, het inzoomen op het scherm, het gebruik van de BLANCO-functie of het weergeven van het menuscherm.

USB-muis en keyboard bediening.

1. Sluit de USB-terminal van de projector aan op de computer en gebruik hierbij een USB-kabel.

VIEW HCP SEARCH ASPECT AUTO BLANK MATH NOG MOOR SOLD OK NECK MUE WHOLE KHOPE POSITION MENU ESG RESET

Beschikbare functies Afstandsbediening
Move Pointer (muisaanwijzer) Gebruik de ▲, ▼, ◀, ► knoppen
Klik op de linkermuisknop	Druk op de ENTER-knop
Klik op de rechtermuisknop Druk op de RESET-knop
Druk op de HOME-toets van het toetsenbord	Druk op de HOME-toets
Druk op de END-toets van het toetsenbord	Druk op de END-toets
Druk op de PAGE UP-toets van het toetsenbord	Druk op de PAGE UP-toets
Druk op de PAGE Down-toets van het toetsenbord	Druk op de PAGE DOWN-toets
Druk op de ESC-toets van het toetsenbord	Druk op de ESC-toets

Multifunctionele instellingen

Gebruik van de menu-functie

Deze projector heeft de volgende menus: FOTO, BEELD, INPUT, INSTELLING, SCHERM, OPT. en SNELMENU. SNELMENU bevat de functies die vaak worden gebruikt, en de andere menus zijn onderverdeeld in de desbetreffende toepassing. Elk van deze menus kan op dezelfde manier worden bediend. De algemene bediening van deze menus is als volgt.

LAMP TEMP POWER STANDBY/ON MENU INPUT MENU-knop ENTER-knop Met de pijltoetsen RESET-knop POSITION MENU LINK LINK RESET

1. Druk op de MENU-knop van de afstandsbediening of één van de pijltoetsen van de projector. Het geavanceerd MENU of SNELMENU zal verschijnen.

Bij het SNELMENU

1. Als u wilt veranderen naar het geavanceerd MENU, selecteer dan "Ga Naar Geavanceerd Menu"
2. Gebruik de cursor-knoppen ▲/▼ om een te bedienen onderdeel te selecteren.
3. Gebruik de cursor-knoppen ◀/► om het onderdeel te bedienen.

Bij het geavanceerd MENU

1. Gebruik de cursor-knoppen ▲/▼ om een menu te selecteren. Als u wilt veranderen naar het EASY MENU, selecteer het SNELMENU. Druk vervolgens op de pijltoets ▶ van de projector of afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan.

De display van het geselecteerde menu zal activeren.

MENU [RGB] FOTO BEELD INPUT INSTELLING SCHERM OPT. SNELMENU HELDER CONTRAST GAMMA KLEURTEMP. KLEUR TINT SCHERPTE PROGRESSI. GEHEUGEN +0 +0 STANDAARD 1 MIDDEN +0 +0 3 SCHK UIT OPSLAAN 1

SNELMENU ASPECT 4:3 KEYSTONE +0 MODUS NORMAAL HELDER +0 CONTRAST +0 KLEUR -0 TINT -0 SCHERPTE 3 STIL FUNC. KRACHTIG SPIEGEL NORMAAL RESET FILTERTIJD Oh TAAL NEDERLANDS Ga Naar Geavanceerd Menu...

1. Gebruik de cursor-knoppen ▲/▼ om een te bedienen onderdeel te selecteren. Druk vervolgens op de cursor-knop ▶ of de ENTER-knop om verder te gaan. De bedieningsdisplay van het geselecteerde onderdeel zal verschijnen.

2. Gebruik de cursor-knoppen ▲/▼ om het onderdeel te bedienen.

3. Als u de actie wilt resetten, druk op de RESET-knop van de afstandsbediening tijdens de actie. Let erop dat de onderdelen waarvan de functies simultaan worden uitgevoerd met de bediening (ex. TAAL, H FASE, VOLUME etc.) niet worden gereset.

4. Bij het geavanceerd MENU, als u wilt terugkeren naar de eerdere weergave, druk op de pijltoets ◀ van de projector of afstandsbediening, of de ESC-knop van de afstandsbediening.

5. Druk opnieuw op de MENU-knop van de afstandsbediening om het menu te sluiten en de actie af te ronden.

Zelfs als u niets doet, zal de dialoog automatisch verdwijnen na ongeveer 10 seconden.

- Enkele functies kunnen niet worden uitgevoerd als een zekere input-poort is geselecteerd, of als een zeker input-signaal wordt weergegeven.

SNELMENU

In de onderstaande tabel ziet u welke instellingen u in het SNELMENU kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ op de projector of de afstandsbediening. Voer het vervolgens uit verwijzend naar de volgende tabel.

SNELMENU ASPECT 4:3 KEYSTONE +0 MODUS NORMAAL HELDER +0 CONTRAST +0 KLEUR +0 TINT +0 SCHERPTE 3 STIL FUNC. KRACHTIG SPIEGEL NORMAAL RESET FILTERTIJD Oh TAAL 📄 NEDERLANDS Ga Naar Geavanceerd Menu...

Onderdeel Beschrijving
ASPECT	Met de knoppen ◀/► schakelt de aspect-ratio modus.Raadpleeg de beschrijving van ASPECT in het menu BEELD (30).
KEYSTONE	Voer de KEYSTONE aanpassing uit met de ◀/► knoppen.Raadpleeg de beschrijving van KEYSTONE in het menu INSTELLING (21).
MODUS	Met de knoppen ◀/► schakelt de modus voor het beeldtype. De modi van beeldtype zijn combinaties van een GAMMA-modus en een KLEURTEMP.modus. Kies een passende modus conform de geprojecteerde bron.NORMAAL ⇔ CINEMA ⇔ DYNAMISCHNORMAAL: (KLEURTEMP. = MIDDEN) + (GAMMA = #1 STANDAARD)CINEMA: (KLEURTEMP. = LAAG) + (GAMMA = #2 STANDAARD)DYNAMISCH: (KLEURTEMP. = HOOG) + (GAMMA = #3 STANDAARD)• Als de combinatie van GAMMA en KLEURTEMP. van de vooraf-toegewezen modi hierboven, dan is de weergave op het menu voor de MODUS “AANGEPAST”. Gelieve de onderdelen GAMMA(27)en KLEURTEMP. (28) van het menu FOTO te raadplegen.• Als deze functie wordt uitgevoerd, kan iets extra zoals een lijn verschijnen.
HELDER	Pas de helderheid aan met de ◀/► knoppen.Raadpleeg de beschrijving van HELDER in het menu FOTO (27).
CONTRAST	Pas het contrast aan met de ◀/► knoppen.Raadpleeg de beschrijving van CONTRAST in het menu FOTO (27).
KLEUR	Pas de algehele kleur aan met de ◀/► knoppen.Raadpleeg de beschrijving van KLEUR in het menu FOTO (28).
TINT	Pas tint aan met de ◀/► knoppen.Raadpleeg de beschrijving van TINT in het menu FOTO (28).
SCHERPTE	Pas de scherpte aan met de ◀/► knoppen.Raadpleeg de beschrijving van SCHERPTE in het menu FOTO(28).• Er zou enig lawaai kunnen zijn als een aanpassing wordt gemaakt.Dit is geen storing.
STIL FUNC.	Met de knoppen ◀/► wordt de modus voor stil functie aan/uit-geschakeld.Raadpleeg de beschrijving van STIL FUNC in het menu INSTELL(34).

SNELMENU (vervolg)

Onderdeel Beschrijving
SPIEGEL	Met de knoppen ◀/► wordt de modus voor de spiegel status geschakeld. Raadpleeg de beschrijving van SPIEGEL in het menu INSTELLING (34).
RESET	Door dit onderdeel uit te voeren worden alle onderdelen van het SNELMENU, behalve FILTERTIJD en TAAL, gereset.Een dialoog wordt weergegeven om dit te bevestigen. Door selectie van RESET met de knop ▲ wordt reset uitgevoerd.
FILTERTIJD	Door dit onderdeel uit te voeren wordt de filter timer, die de gebruiksduur van het luchtfilter meet, gereset.Een dialoog wordt weergegeven om dit te bevestigen. Door selectie van RESET met de ▲ knop wordt reset uitgevoerd.Raadpleeg FILTERTIJD in het menu OPT. (38).
TAAL	Selecteer TAAL om te schakelen in het taalmenu. Raadpleeg de beschrijving van TAAL in het menu SCHERM (35).
Ga Naar Geavanceerd Menu...	Selecteer “Ga Naar Geavanceerd Menu” om het FOTO, het BEELD, het INPUT, het INSTELLING, het SCHERM, het. en OPT. menu te gebruiken.

Menu FOTO

In de onderstaande tabel ziet u welke instellingen u in het menu FOTO kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

FOTO	HELDER	+0
BEELD	CONTRAST	+0
INPUT	GAMMA	STANDAARD 1
INSTEILLING	KLEURTEMP.	MIDDEN
SCHERM	KLEUR	+0
OPT.	TINT	+0
SNELMENU	SCHERPTE	3
	PROGRESSI.	SCHK. UIT
	GEHEUGEN	OPSLAAN 1

Onderdeel Omschrijving
HELDER Pas de helderheid aan met de ▲/▼ knoppen.: Licht ⇔ Donker
CONTRAST Pas het contrast aan met de ▲/▼ knoppen.: Sterk ⇔ Zwak
GAMMA	Selecteer een GAMMA modus met de ▲/▼ knop.#1 STANDAARD ⇔ #1 AANGEPAST ⇔ #2 STANDAARDD3 AANGEPAST ⇔ #3 STANDAARD ⇔ #2 AANGEPASTOm #1 AANGEPAST, #2 AANGEPAST of #3 AANGEPAST aan te passen.Door selectie van de modus AANGEPAST en vervolgens te drukken op de ▶ knop of de ENTER-knop wordt een dialoog getoond om u te helpen bij de aanpassing van de modus.Deze functie is te gebruiken als u de helderheid van bepaalde kleurtonen wilt veranderen.Kies een onderdeel met de ◀/▶ knoppen, en pas het niveau aan met de ▲/▼ knoppen.U kunt een testpatroon weergeven om het effect van uw aanpassingen te bekijken door op de ENTER-knop te drukken.Elke keer dat u op de ENTER knop drukt, verandert het patroon zoals hieronder.Geen patroon ⇒ Grijsschaal(9 stappen) →Koppeling ⇔ Grijsschaal(15 stappen)De acht balanshefbomen corresponderen met acht kleurtonen van het testpatroon behalve de donkerste aan de linkerkant. Als u de 2^nd kleurtoon van links op het testpatroon wilt aanpassen, gebruik dan de balanshefboom “1”. De donkerste kleurtoon aan de linkerkant kan niet worden bediend door de aanpassingsbalanshefboom.Als deze functie wordt uitgevoerd, kan iets extra zoals een lijn verschijnen.

Menu FOTO (vervolg)

Onderdeel Omschrijving
KLEURTEMP.	Selecteer een kleurtemperatuur met de ▲/▼ knoppen.HOOG ⇔ MIDDEN ⇔ LAAG ⇔ AANGEPAST[IMAGE]Om AANGEPAST aan te passen.Door selectie van AANGEPAST en vervolgens te drukken op de ▶ knop of de ENTER-knop wordt een dialoog getoond om u te helpen bij het aanpassen van AFWIJKING en/of VERSTERKING in de modus AANGEPAST.AFWIJKING aanpassingen veranderen de kleurintensiteit voor de hele kleurtonen van het testpatroon.VERSTERKING aanpassingen hebben met name effect op de kleurintensiteit van de heldere kleurtonen van het testpatroon.Kies een onderdeel met de ◀/▶knoppen en pas het niveau aan met de ▲/▼ knoppen.U kunt een testpatroon weergeven om het effect van uw aanpassingen te bekijken door op de ENTER-knop te drukken.Elke keer dat u op de ENTER knop drukt, verandert het patroon zoals hieronder.Geen patroon ⇒ Grijsschaal(9 stappen)→[IMAGE]Koppeling ⇔ Grijsschaal(15 stappen)• Als deze functie wordt uitgevoerd, kan iets extra zoals een lijn verschijnen.
KLEUR	Pas de algehele kleur aan met de ▲/▼ knoppen.Sterk ⇔ Zwak• Dit onderdeel kan alleen worden geselecteerd bij een video-signaal.
TINT	Pas tint aan met de ▲/▼knoppen.Groen ⇔ Rood• Dit onderdeel kan alleen worden geselecteerd voor een video-signaal behalve voor SECAM.
SCHERPTE	Pas de scherpte aan met de ▲/▼ knoppen.Sterk ⇔ Zwak• Er zou enig lawaai kunnen zijn en/of het scherm zou voor een moment kunnen flikkeren als een aanpassing wordt gemaakt. Dit is geen storing.

Menu FOTO (vervolg)

Onderdeel Omschrijving
PROGRESSI.	Met de ▲/▼ knoppen wordt de progressieve modus geschakeld.TELEVISIE ⇔ FILM ⇔ SCHK. UIT↓↓↓↓↓• Deze functie werkt alleen bij een interlaced signaal van eenVIDEO-, S-VIDEO- of COMPONENT VIDEO-ingangssignaal van525i (480i) of 625i (576i).• Als de TELEVISIE of FILM wordt geselecteerd, zal het beeldop het scherm scherper zijn. De modus FILM is toepasbaar voorhet 2-3 Pull-down systeem naar de conversie. Maar deze zoudeneen zeker defect kunnen veroorzaken van het beeld bij een snelbewegend object (bijvoorbeeld, kantige lijn). In een dergelijk geval,gelieve SCHK.UIT te slecteren, zelfs als het beeld op het schermscherpte kan verliezen.
GEHEUGEN	Door selectie van de modus GEHEUGEN met de ▲/▼ knoppen envervolgens te drukken op de ►knop of de ENTER-knop wordt elkefunctie uitgevoerd.→OPENEN1 ⇔ OPENEN2 ⇔ OPENEN3 ⇔ OPENEN4←OPSLAAN4 ⇔ OPSLAAN3 ⇔ OPSLAAN2 ⇔ OPSLAAN1↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↑Deze projector heeft 4 genummerde geheugenposities vooraangepaste instellingen.Drukt u op OPENEN1, OPENEN2, OPENEN3, of OPENEN4, danworden de gegevens uit het betreffende nummer geladen en wordthet beeld automatisch aangepast overeenkomstig de instellingen.Drukt u op OPSLAAN1, OPSLAAN2, OPSLAAN3, of OPSLAAN4,dan worden de huidige instellingen onder het betreffende nummeropgeslagen.• De huidige instellingsgegevens van de onderdelen in hetBEELD menu worden opgeslagen, met uitzondering van deinstellingsgegevens in de AANGEPAST functies voor de GAMMAand KLEURTEMP. onderdelen.• Er zou enig lawaai kunnen zijn en/of het scherm zou voor eenmoment kunnen flikkeren als data naar het geheugen wordtgeladen. Dit is geen storing.

Menu BEELD

In de onderstaande tabel ziet u welke instellingen u in het menu BEELD kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

FOTO	ASPECT	4:3
BEELD	OVERSCAN	5
INPUT	V POSIT	25
INSTELLING	H POSIT	142
SCHERM	H FASE	16
OPT.	H SIZE	1344
SNELMENU	AUTOM. AANPAS. UITVOEREN

Onderdeel Beschrijving
ASPECT	Met de knoppen ◀/► schakelt de aspect-ratio modus.Bij een RGB-signaal:4:3 ⇔ 16:9 ⇔ NORMAAL[IMAGE]Bij een video-signaal / geen signoal4:3 ⇔ 16:9 ⇔ KLEIN[IMAGE]•De modus NORMAAL houdt de originele aspect-ratio van het signaal.• Bij een HDTV-signaal van 1125i (1080i) of 750p (720p) voor COMPONENT VIDEO-input, kan dit onderdeel niet worden geselecteerd.
OVERSCAN	Pas de overscan-verhouding aan met de ▲/▼ knoppen.Groot (Het verkleint het beeld) ⇔ Klein (Het vergroot het beeld)• Dit onderdeel kan alleen worden geselecteerd bij een video-signaal.• Bij een te grote aanpassing, is het mogelijk dat enige vervorming zal optreden in het geprojecteerde beeld. Verlaag in dat geval de ingestelde waarde.
V POSIT	Pas de verticale positie aan met de ▲/▼ knoppen.Omhoog ⇔ Omlaag• Over-aanpassing van de verticale positie zou ruis kunnen veroorzaken op het scherm. Als dit gebeurt, reset de verticale positie naar de default instelling. Als V POSIT is geselecteerd zal het drukken op de RESET-knop de V POSIT naar de default instelling resetten.
H POSIT	Pas de horizontale positie aan met de ▲/▼ knoppen.Links ⇔ Rechts• Over-aanpassing van de horizontale positie zou ruis kunnen veroorzaken op het scherm. Als dit gebeurt, reset de horizontale positie naar de default instelling. Als H POSIT is geselecteerd zal het drukken op de RESET-knop de H POSIT naar de default instelling resetten.
H FASE	Pas de horizontale fase aan om flikkeringen te verwijderen met de ▲/▼ knoppen.Rechts ⇔ Links• Dit onderdeel kan alleen worden geselecteerd bij een RGB signaal of een component video signaal. Let erop dat dit niet werkt bij een input-signaal van 525i(480i)/625i(576i)/SCART RGB vanuit de component video-poort.

Menu BEELD (vervolg)

Onderdeel Beschrijving
H SIZE	Pas de horizontale grootte aan met de ▲/▼ knoppen.Groot ⇔ Klein· Dit onderdeel kan alleen worden geselecteerd bij een RGB-signaal.· Bij een te grote aanpassing, wordt het beeld mogelijk niet goed weergegeven. Zet in dat geval de aanpassing terug op de beginwaarden door gedurende de aktie op de RESET-knop te drukken.
AUTOM.AANPAS.UITVOEREN	Selectie van dit onderdeel voert de automatische aanpassing faciliteit uit.Bij een RGB-signalDe verticale positie, de horizontal positie, de klokfase en de horizontale grootte zall automatisch worden aangepast. En de aspect ratio zal automatisch worden geselecteerd.Let erop dat u het applicatievenster op maximale grootte zet voordat u deze functie uitvoert. Donkere beelden zouden nog steeds incorrect kunnen worden aangepast. Gebruik een licht beeld bij aanpassing.Bij een video-signaal of s-video-signaalHet video-formaat dat het best passend is voor het te gebruiken input-signaal zal automatisch worden geselecteerd.Deze functie is alleen beschikbaar als AUTO. wordt geselecteerd voor het onderdeel “VIDEO FORMAT” van het menu INPUT. Voor een component video signaal, wordt het signaaltype automatisch geselecteerd onafhankelijk van deze functie.Voor een video-signaal, s-video of component video-signaalDe verticale positie en de horizontale positie worden automatisch ingesteld.Bij een component videosignaalDe aspect-verhouding wordt automatisch geselecteerd.De klokfase wordt automatisch ingesteld.· De automatische selectie actie duurt ongeveer 10 seconden.Houd er ook rekening mee dat het bij sommige input niet correct zou kunnen functioneren.

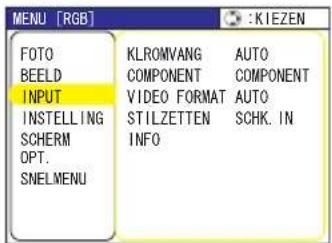

Menu INPUT

In de onderstaande tabel ziet u welke instellingen u in het menu INPUT kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

FOTO BEELD INPUT INSTALLING SCHERM OPT. SNELMENU KLROMVANG AUTO COMPONENT COMPONENT VIDEO FORMAT AUTO STILZETTEN SCHK. IN INFO

Onderdeel Beschrijving
KLROMVANG	Selecteer een kleuromvangmodus met de ▲/▼ knoppen.AUTO ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601↑↓↓↓↑• Dit onderdeel kan alleen geselecteerd worden voor een RGB-signaal of een component video-signaal (behalve signalen van 525i(480i)/625i(576i)/ SCART RGB vanuit de component video-poort).• De modus AUTO selecteert automatisch de optimale modus.• De bediening AUTO zou niet goed kunnen werken bij sommige signalen. In een dergelijk geval zou het goed kunnen zijn een passende modus te selecteren behalve AUTO.
COMPONENT	Selecteer een functie voor de COMPONENT VIDEO-poort met de ▲/▼ knoppen.COMPONENT ⇔ SCART RGBAls de SCART RGB is geselecteerd, functioneert deCOMPONENTingangsfunctie als een poort voor een SCART RGB signaal input. Een SCART-adapter en SCART-kabel realiseren een SCART RGB-input voor de projector. Neem voor details contact op met uw dealer.
VIDEO FORMAT	Met de ▲/▼ knoppen wordt de modus voor video-formaat geschakeld.AUTO ⇔ NTSC ⇔ PAL ⇔ SECAM↓↓ N-PAL ⇔ M-PAL ⇔ NTSC4.43 ↓↓• Deze optie werkt alleen bij een video-signaal van de VIDEO-poort of de S-VIDEO-poort. Voor een component video-signaal wordt het signaaltype automatisch herkend onafhankelijk van deze functie.• De modus AUTO selecteert automatisch de optimale modus.• De AUTO-optie zou bij sommige signalen niet goed kunnen werken. Als het beeld onstabiel wordt (bijv. een onregelmatig beeld, missende kleuren), kies dan de modus die bij het input-signaal past.
STILZETTEN	Met de ▲/▼ knoppen wordt de stilzetten functie aan/uit-gezet.SCHK. IN ⇔ SCHK. UIT• Dit onderdeel kan alleen gebruikt worden bij een RGB-signaal met een verticale frequentie van 50 tot 72 Hz voor het model ED-S8240, of van 50 tot 60 Hz voor het model ED-X8250.• Bij SCHK. IN worden bewegende beelden vloeiender weergegeven.• Deze functie kan leiden tot een zekere verslechtering van het beeld. Kies in dergelijke gevallen SCHK. UIT.

Menu INPUT (vervolg)

Onderdeel Beschrijving

INFO

Door selectie van dit onderdeel wordt een dialoog met de naam “INPUT INFO” weergegeven.Het toont informatie over de huidige input. De “STILZEITEN” melding betekent dat de functie van frame slot werkt. Deze functie werkt automatisch bij een RGB-signaal met een verticale frequencie van 50 to 60 Hz input, en het geeft een bewegend beeld vloeiender weer.De melding “SCART RGB” betekent dat de COMPONENT VIDEO-poort werkt als een een SCART RGB-input poort. Gelieve het onderdeel “COMPONENT” in deze tabel te raadplegen. (32)Dit onderdeel kan niet worden geselecteerd bij geen signaal en sync buiten bereik.

INSTELLING menu

In de onderstaande tabel ziet u welke instellingen u in het INSTELLING menu kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

MENU [RGB] FOTO BEELD INPUT INSTELLING SCHERM OPT. SNELMENU KEYSTONE +0 STIL FUNC. KRACHTIG SPIEGEL NORM VOLUME 16 AUDIO

Onderdeel Beschrijving
KEYSTONE	Met de ▲/▼ knoppen wordt de keystone distortie gecorrigeerd.Hoger in de data ⇔ ⌊ Lager in de dataHet instelbare bereikt van deze functie varieert al naargelang het type ingangssignaal. Bij bepaalde signalen werkt deze functie wellicht niet goed.Mogelijk werkt deze functie ook niet goed als u V:INVERT of H&V: INVERT hebt gekozen onder SPIEGEL, als het projectorscherm schuin staat of als de projector voorover helt.Als u de zoomfactor hebt ingesteld op TELE is deze correctie mogelijk overbodig. Deze functie werkt het beste met de zoomfactor WIDE. Stel deze factor, indien mogelijk, in.
STIL FUNC.	Met de ▲/▼ knoppen wordt de fluister-modus aan/uit-gezet.KRACHTIG ⇔ NORMAALAls NORMAAL wordt geselecteerd, worden de akoestische muziek en de helderheid van het scherm gereduceerd.
SPIEGEL	Selecteer de spiegelstatus met de ▲/▼ knoppen. NORMAAL ⇔ H:INVERT ⇔ V:INVERT ⇔ H&V:INVERT
VOLUME	Met de ▲/▼ knoppen wordt het volume aangepast.Hoog ⇔ Low
AUDIO	Kies een input-poort met de knoppen ▲/▼ (1), kies vervolgens de audiopoort die gekoppeld moet worden aan de input-poort met de knoppen ◀/► (2).Wanneer uit wordt geselecteerd, zullen geen van beide audiopoorten werken voor de input-poort.(1) RGB1 ⇔ RGB2 ⇔ COMPONENT ⇔ S-VIDEO ⇔ VIDEO(2) 1 ⇔ 2 ⇔ ✗

Menu SCHERM

In de onderstaande tabel ziet u welke instellingen u in het menu SCHERM kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ van de projector of de afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit verwijzend naar de volgende tabel.

MENU [RGB] FOTO BEELD INPUT INSTELLING SCHERM OPT. SNELMENU TAAL NEDERLANDS POS. MENU OSD HELDER 5 BLANCO ZWART OPSTARTEN ORIGINEEL Mijn Scherm Mijn Sch. Vast SCHK. UIT MELDING SCHK. IN

Onderdeel Beschrijving
TAAL	Met de ▲/▼ knoppen wordt de OSD (On Screen Display) taal veranderd. ENGLISH ⇔ FRANÇAIS ⇔ DEUTSCH ⇔ ESPAÑOI ⇔ ITAIANO
POS. MENU	Pas de menupositie aan met de ◀/►/▲/▼ knoppen. Om de actie te stoppen, druk op de MENU-knop van de afstandsbediening of voer voor 10 seconden geen actie uit.
OSD HELDER	Met de ▲/▼ knoppen wordt het helderheidsniveau van de OSD (On Screen Display) veranderd. Helder ⇔ Donker
BLANCO	Selecteer een type van het BLANCO scherm met de ▲/▼ knoppen. Het zwarte scherm is het scherm voor de faciliteit van een tijdelijk zwart beeld (22). Het wordt weergegeven door te drukken op de BLANK-knop van de afstandsbediening.Mijn Scherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ ZUARTVoor Mijn Scherm kunt u een gewenst scherm registreren, en het ORIGINEEL is het aanwezige standaard scherm. BLAUW, WIT en ZWART zijn schermen zonder patroon (egaal) in de kleur.• Om nabeeld te vermijden, zullen Mijn Scherm en het scherm ORIGINEEL na enkele minuten veranderen naar het scherm ZWART.• Zie voor Mijn Scherm ook onderdeel Mijn Scherm in deze tabel. (36).

Menu SCHERM (vervolg)

Onderdeel Beschrijving
OPSTARTEN	Met de knoppen ▲/▼ schakelt de modus voor het opstart-scherm. Het OPSTARTEN-scherm is het scherm dat wordt weergegeven als er geen signaal is of als er een ongeldig signaal is.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHK.UITVoor Mijn Scherm kunt u een door u gewenst scherm registreren, en het ORIGINEEL is het aanwezige standaard scherm. Als SCHK. UIT is geselecteerd wordt het scherm ZWART gebruikt.• Om te voorkomen dat er een nabeeld blijft, zullen Mijn Scherm en de ORIGINEEL-schermen na enkele minuten naar een BLANCO scherm veranderen. Als het BLANCO scherm ook Mijn Scherm of ORIGINEEL is, zal het naar het ZWART scherm veranderen.• Voor het Mijn Scherm, gelieve het onderdeel Mijn Scherm hieronder te raadplegen.Voor het BLANCO scherm, gelieve het onderdeel BLANCO te raadplegen (35).
Mijn Scherm	Dit onderdeel functioneert voor het vastzetten van Mijn Scherm van het blanco scherm en het opstart-scherm. Gelieve uit te voeren met weergave van de input inclusief het beeld dat u wilt vastzetten.1. Door selectie van dit onderdeel wordt een dialoog, genaamd “Mijn Scherm”, weergegeven. Het zal u vragen of u begint met het vastzetten van het beeld van het huidige scherm.Gelieve te wachten totdat het vast te zetten beeld wordt weergegeven, en druk op de ENTER-knop van de afstandsbediening als het beeld wordt weergeven.Het beeld zal stil gezet worden en het kader voor vastzetten verschijnt. Om deze actie te stoppen, druk op de RESET-knop of ESC-knop van de afstandsbediening.2. Met de ◀/►/▲/▼ knoppen wordt de positie van het kader aangepast. Gelieve het kader te bewegen naar de plaats van het beeld dat u wilt gebruiken.Het raam zou mogelijk niet kunnen worden verschoven bij sommige input-signalen.Om registratie te beginnen, druk op de ENTER-knop van de afstandsbediening. Om het scherm te herstellen en terug te keren naar de eerdere dialoog, druk op de RESET-knop of ESC-knop van de afstandsbediening.Registratie duurt enkele minuten. Als de registratie is afgerond, worden het geregistreerde beeld en de melding “Mijn Scherm registratie afgesloten” enkele seconden weergegeven. Als de registratie niet is gelukt, wordt de melding “Er is een capture-fout opgetreden. Probeer opnieuw.” weergegeven.
Mijn Sch. Vast	Met de ▲/▼ knoppen wordt de Mijn Scherm vast functie aan/uit-gezet.SCHK.IN ⇔ SCHK.UITALs SCHK.IN is geselecteerd, kan het onderdeel Mijn Scherm niet worden uitgevoerd. Gebruik deze functie om het huidige Mijn Scherm te beschermen.

Menu SCHERM (vervolg)

Onderdeel Beschrijving

MELDING

Met de ▲/▼ knoppen wordt de melding-functie aan/uit-gezet.SCHK.IN ⇔SCHK.UITAls SCHK.IN wordt geselecteerd, werken de volgende meldingen.“BEZIG...” terwijl automatisch wordt aangepast“GEEN INGANGSSIGNAAL”“SYNC IS BUITEN BEREIK”“Zoeken....” terwijl een input wordt gezocht.“BEZIG MET ZOEKEN....” als een input-signaal is gevonden.De indicatie van het inputsignaal bij verandering.De indicatie van de aspect-ratio bij verandering.De aanduiding “FOTO” en “||” wanneer u het beeld stilzet door op de FREEZE Knop te drukken.Wanneer SCHK.UIT is geselecteerd, moet u niet vergeten dat u het beeld heeft stilgezet. Anders zou u kunnen denken dat er iets mis is met uw toestel (22).

Menu OPT.

In de onderstaande tabel ziet u welke instellingen u in het menu OPT. kunt uitvoeren.

Selecteer een onderdeel met de pijltoetsen ▲/▼ op de projector of afstandsbediening, en druk de pijltoets ▶ op de projector of afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan, behalve voor de onderdelen LAMPTIJD en FILTERTIJD. Voer het vervolgens uit verwijzend naar de volgende tabel.

MENU [RGB] FOTO BEELD INPUT INSTELLING SCHERM OPT. SNELMENU AUTOM.ZOEKEN AUTO UIT LAMPTIJD FILTERTIJD SPEC.INST.W. SCHK. UIT Omin Oh Oh KIEZEN

Onderdeel Beschrijving
AUTOM. ZOEKEN	Met de knoppen ▲/▼ schakelt de automatische signaal zoek functie aan/uit.SCHK.IN ⇔ SCHK.UITDeze functie werkt met de INPUT-, RGB-, en VIDEO-knoppen.Als SCHK.IN is geselecteerd, worden bij het niet vinden van geen ingangssignaal automatisch de input-poorten gecontroleerd in de volgende volgorde. Het zoeken wordt gestart vanaf de huidige poort. Als er vervolgens een input wordt gevonden, zal de projector stoppen met zoeken en het beeld weergeven.RGB IN1 ⇒ RGB IN2 ⇒ COMPONENT VIDEO ⇒ S-VIDEO ⇒ VIDEO Als de RGB IN2 /RGB OUT-poort als een RGB OUT-poort functioneert (de RGB IN OUT-schakelknop is ingedrukt), kan RGB IN2 niet worden geselecteerd.In dat geval wordt de “RGB2 /RGB OUT ⇒ RGB OUT” melding getoond.
AUTO UIT	Met de ▲/▼ knoppen wordt de tijd, waarmee afgeteld wordt voor het automatisch uitzetten van de projector, aangepast.Lang (max. 99 minuten) ⇔ Kort (min. 0 minuten = SCHK.UIT) Als de tijd op 0 is ingesteld, wordt de projector niet automatisch uitgezet.Als de tijd is ingesteld tussen 1 en 99, en als de tijd is verlopen zonder signaal of een onjuist signaal en de de ingestelde tijd wordt bereikt, dan zal de projectorlamp uitgaan en begint de power-indicator te knipperen. Gelieve de paragraaf “De projector uitzetten” te raadplegen (17).
LAMPTIJD	De lamptijd is de tijd berekend na de laatste reset. Het wordt getoond in het menu OPT. als de gebruikstijd van de lamp.Door de RESET-knop van de afstandsbediening of de knop ▶ van de projector voor ongeveer 3 seconden in te drukken verschijnt een dialoog. Om de lamptijd te resetten, selecteer RESET met de ▲ knop.RESET ⇔ ANNULEREN• Gelieve de lamptijd alleen te resetten als u de lamp heeft vervangen, voor een juiste indicatie over de lamp.• Over vervanging van de lamp, gelieve de paragraaf “Lamp” (40, 41) te bekijken.
FILTERTIJD	De filtertijd is de tijd berekend na de laatste reset. Het wordt getoond in het menu OPT. als gebruikstijd van het luchtfilter.Door de RESET-knop van de afstandsbediening of de knop ▶ van de projector voor ongeveer 3 seconden in te drukken verschijnt een dialoog.Om de filtertijd te resetten, selecteer RESET met de ▲ knop.RESET ⇔ ANNULEREN• Gelieve de filtertijd alleen te resetten als u het luchtfilter heeft schoongemaakt of vervangen, voor een juiste indicatie over het luchtfilter.• Over verzorging van het luchtfilter, gelieve de paragraaf “Luchtfilter” (42) te bekijken.

Menu OPT. (vervolg)

Onderdeel Beschrijving

SPEC.INST.W.

Door selectie van dit onderdeel wordt het menu SPEC.INST.W. weergegeven.Selecteer een onderdeeel met de ▲/▼knoppen, en druk op de ▶ knop of de ENTER-knop van de afstandsbediening om verder te gaan.VENT.SNELH. ⇌ AUTOM.REGEL. ⇌ GEEST ⇌ TOETSENSLOT ⇌ FILTERMELDING ⇌ FABRIEKSRESET↑↑↑VENT.SNELH.Met de ▲/▼knoppen wordt de rotatiesnelheid van koelventilatoren geschakeld. De HOOG is de modus voor gebruik in de bergen etc.De projector maakt meer geluid als HOOG wordt geselecteerd.HOOG ⇌ NORMAALAUTOM.REGEL.Gebruik van de ▲/▼knoppen zet de automatische aanpassing aan/uit.Wanneer SCHK.UIT is geselecteerd, zal automatische aanpassing zijn uitgeschakeld, alhoewel een grove instelling automatisch uitgevoerd kan worden afhankelijk van de basisinstelling.SCHK.IN ⇌ SCHK.UIT• Afhankelijk van de condities, zoals input, signaalkabel naar de unit, omgeving rond de unit, etc., zou de automatische aanpassing niet correct kunnen werken. In een dergelijk geval, kies SCHK.UIT om de automatische aanpassing uit te schakelen, en pas handmatig aan.GEEST1. Selecteer een kleurelement van geest met de ◀/▶knoppen.2. Pas het geselecteerde element aan met de ▲/▼knoppen om geest te laten verdwijnen.TOETSENSLOTDoor de ▲/▼toetsen te gebruiken kunt u het toetsenslot aan/uit zetten.Wanneer SCHK.IN is geselecteerd, zullen de toetsen op de projector zelf niet werken, met uitzondering van de STANDBY/ON-knop.SCHK.IN ⇌ SCHK.UIT• Deze functie kunt is bedoeld om misbruik of gebruik per abuis te voorkomen. Deze functie heeft geen effect op de afstandsbediening.FILTERMELDINGGebruik de ▼/▲knop om de timer in te stellen voor het interval om de melding te tonen voor het schoonmaken van het luchtfilter.50h ⇌ 100h ⇌ 200h ⇌ 300h ⇌ SCHK.UITNa selectie van “50h”, “100h”, “200h” of “300h”, zal de melding “MAAK HET LUCHTFILTER SCHOOL” verschijnen nadat de timer de intervaltijd bereikt die is ingesteld in het menu. (38) Als “SCHK.UIT” is gekozen, zal de melding voor het schoonmaken van het luchtfilter niet verschijnen.• Gelieve het luchtfilter periodiek te controleren en schoon te maken, zelfs zonder een melding. Als het luchtfilter verstopt raakt met stof of iets anders, zal de interne temperatuur stijgen, dat slecht functioneren zou kunnen veroorzaken, of de levensduur van de projector verkorten.• Het wordt aangeraden over het algemeen “100h” te kiezen. Wees voorzichtig met de bedieningsomgeving van de projector en de conditie van het luchtfilter, met name als de “200h”, “300h” of “SCHK.UIT” is gekozen.FABRIEKSRESETDoor selectie van RESET met de ▲knop wordt deze functie uitgevoerd. Met deze functie, worden alle onderdelen in het gehele menu collectief teruggezet in de initiele instellingen. Let erop dat de onderdelen Lamptijd, Filtertijd en Taal niet worden gereset RESET ⇌ ANNULEREN

Onderhoud

Lamp

WAARSCHUWING

HOOGSPANNING

HOGE TEMPERATUUR

HOGE DRUK

▶De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.

▶ Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten. Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.

Haal de stekker uit het stopcontact.

- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen. - Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt. - Zet, voordat u de lamp vervangt, de projector uit en haal het netsnoer uit het stopcontact, wacht vervolgens tenminste 45 minuten opdat de lamp voldoende is afgekoeld. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.

- Maak nooit los behalve de genoemde (gemarkeerd met een pijl) schroeven. - Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen. - Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.

- Gebruik alleen de lamp van het gespecificeerde type. - Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker. - Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik. - Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Lamp (vervolg)

Een lamp heeft een eindige levensduur. Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering van beelden of een slechte kleurtoon kunnen veroorzaken. Houd er rekening mee dat elke lamp een andere levensduur heeft, en sommige kunnen al kort nadat u ze in gebruik heeft genomen, springen of doorbranden. Voorbereiden van een nieuwe lamp en snelle vervanging wordt aangeraden.

Om een nieuwe lamp voor te bereiden, neem contact op met uw dealer en vertel het lamptypenummer

Typenummer = DT00731

1. Zet de projector uit en haal de stekker uit het stopcontact. Laat de lamp tenminste 45 minuten afkoelen.
   2 Voorbereiden van een nieuwe lamp.
   Als de projector aan het plafond is bevestigd, of als de lamp kapot, vraag dan uw dealer om de lamp te vervangen.

In het geval u deze zelf vervangt,

1. Maak de schroef (gemankeerd met pijl) van de lampdeksel los en schuif de lampdeksel naar de zijkant om het te verwijderen.

2. Maak de 2 schroeven (gemarkkeerd met pijl) van de lamp los, en til de lamp langzaam op aan de handvatten.

3. Plaats de nieuwe lamp, en maak de twee schroeven, die eerder waren losgemaakt, weer stevig vast om het op zijn plaats vast te zetten.

4. Schuif de lampdeksel terug op zijn plaats en maak de schroef van de lampdeksel goed vast.

5. Zet de projector aan, en reset de lamptijd met de functie LAMPTIJD in het menu OPT. (38).

(1) Druk op de MENU-knop om het menu weer te geven. Gelieve alleen als het SNELMENU is verschenen, de volgende stap (2) uit te voeren.

(2) Wijs naar "Ga Naar Geavanceerd Menu..." in het menu met de ▼/▲ knop, druk vervolgens op de ▶ knop.

(3) Wijs naar "OPT." in de linker kolom van het menu met de ▼/▲ knop, druk vervolgens op de ▶ knop.

(4) Wijs naar "LAMPTIJD" met de ▼/▲ knop, druk vervolgens op de ▶ knop. Een dialoog zal verschijnen.

(5) Druk op de ▲ knop om "RESET" te selecteren in de dialoog. Het voert het resetten van de LAMPTIJD uit.

het lampafdekkapje Schroef Schroeven Handgreep

OPMERKING • Gelieve de lamptijd alleen te resetten als u de lamp heeft vervangen, voor een juiste indicatie over de lamp.

Luchtfilter

⚠ WAARSCHUWING ▶ Voordat u onderhoud pleegt, verzeker u ervan dat de aan/uit-schakelaar uit is en dat de stekker niet in het stopcontact zit, laat vervolgens de projector voldoende afkoelen. Onderhoud bij een hoge temperatuur van de projector zou kunnen resulteren in een electrische schok, een verbranding en/of slecht funtioneren van de projector.

▶Gebruik alleen het luchtfilter van het gespecificeerde type. Gebruik de projector niet als het luchtfilter en de afdekkap luchtfilter zijn verwijderd. Dit zou kunnen resulteren in brand en/of slecht funtioneren van de projector.
▶ Het luchtfilter zou periodiek moeten worden schoongemaakt. Als het luchtfilter verstopt raakt door stof of iets dergelijk, zal de interne temperatuur stijgen en dit zou kunnen resulteren in brand, een verbranding en/of slecht functioneren van de projector.

OPMERKING • Gelieve het luchtfilter te vervangen als deze kapot is of erg lang gebruikt, en ook als u de lamp vervangt.

• Gelieve de filtertijd alleen te resetten als u het luchtfilter heeft schoongemaakt of vervangen, voor een juist indicatie over het luchtfilter. (38)
• De projector zou de de melding als "CONTROLEER LUCHTSTROOM" kunnen weergeven of schakel de projector uit, om te voorkomen dat het interne warmte-niveau stijgt.

Als het luchtfilter verstopt raakt door stof of iets dergelijk, zal de interne temperatuur stijgen en dit zou kunnen resulteren in brand, een verbranding en/of slecht functioneren van de projector.

Als de indicatoren of een melding u aangeeft dat het luchtfilter dient te worden schoongemaakt, maak dan het luchtfilter zo snel mogelijk schoon. Gelieve het luchtfilter periodiek te controleren en schoon te maken, zelfs zonder een melding.

Gelieve het luchtfilter te vervangen indien deze beschadigd of te vies is.

Voorbereiding van een nieuw luchtfilter wordt aangeraden.

Om een nieuw luchtfilter voor te bereiden, neem contact op met uw dealer en vertel het luchtfiltertypenummer.

Gelieve ook het luchtfilter te vervangen als u de lamp vervangt. Een luchtfilter van het gespecificeerde type zal bijgesloten zijn bij de vervangingslamp voor deze projector.

1. Zet de projector uit en haal de stekker uit het stopcontact. Laat de lamp tenminste 45 minuten afkoelen.

2. Als de projector aan het plafond is bevestigd, gebruik eerst de stofzuiger voor en rond de afdekkap luchtfilter, om te voorkomen dat stof of iets dergelijks binnendringt.

3. Terwijl u de projector met één hand ondersteunt, gebruik uw andere hand om de afdekkap luchtfilter naar voren te trekken in de richting van de pijl. Verwijder het luchtfilter.

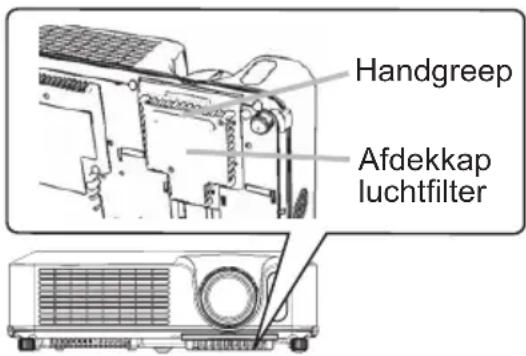

Handgreep Afdekkap luchtfilter

Luchtfilter (vervolg)

1. Maak het luchtfilter en het filterafdekkapje schoon met een stofzuiger. Gelieve het luchtfilter te vervangen indien deze beschadigd of te vies is.
2. Plaats het luchtfilter terug in de orginele positie. Maak het luchtfilter goed vast door te drukken op elk van de zes ▷ plekken. Verzeker u ervan dat er geen stof of vuil achterblijft nadat de afdekkap op zijn plek is. Als er stof of vuil achterblijft, gebruik dan een stofzuiger om het te verwijderen bij het plaatsen van de afdekkap luchtfilter op het luchtfilter. Bevestig opnieuw de afdekkap luchtfilter aan de projector door de afdekkap luchtfilter in lijn te zetten met de groeven op de projector. Druk de afdekkap luchtfilter omlaag totdat het stevig op zijn plek vastklikt, terwijl u de handgreep vasthoudt.

Knop van luchtfilter Luchtfilter Afdekkap luchtfilter markering

1. Zet de projector aan en reset de filtertijd met de functie FILTERTIJD in het menu OPT. (38).

(1) Druk op de MENU-knop om het menu weer te geven.
Gelieve als het SNELMENU is verschenen, naar de volgende stap (2) te springen.
(2) Wijs naar "OPT." in de linker kolom van het menu met de ▼/▲ knop, druk vervolgens op de ▶ knop.
(3) Wijs naar "FILTERTIJD" met de ▼/▲ knop, druk vervolgens op de ▶ knop. Een dialoog zal verschijnen.
(4) Druk op de ▲ knop om "RESET" te selecteren in de dialoog. Het voert het resetten van de FILTERTIJD uit.

Andere Verzorging

⚠ WAARSCHUWING

▶ Vóór het schoonmaken, let erop dat de aan/uit-schakelaar uit is en het netsnoer niet in het stopcontact zit, en laat de projector vervolgens voldoende afkoelen. Schoonmaken bij hoge temperatuur van de projector zou een brandwond en/of slecht funtioneren van de projector kunnen veroorzaken.

▶Probeer nooit zelf de binnenkant van de projector schoon te maken. Dit is zeer gevaarlijk.

▶Vermijd het bevochtigen van de projector of inbrengen van vloeistoffen in de projector. Het zou kunnen resulteren in brand, een electrische schok, en en/of slecht functioneren van de projector.

- Plaats geen container met water, schoonmaakmiddel of chemicaliën vlakbij de projector.

- Gebruik geen aërosol of spuitbussen.

▲OPGELET

▶Gelieve de projector op de juiste manier schoon te maken conform het volgende. Onjuist schoonmaken zou niet alleen beschadiging kunnen veroorzaken maar ook een negatieve invloed als verkleuring, afbladderen van verf, etc.

- Gebruik geen schoonmaakmiddel of chemicaliën, anders dan hieronder aangegeven.

- Wrijf of veeg niet met harde voorwerpen.

Binnen in de projector

Om er voor te zorgen dat uw projector veilig gebruikt kan worden, moet u hem ongeveer een keer per jaar laten schoonmaken en controleren door uw lokale dealer.

Onderhoud van de lens

Als de lens onvolkomen, vies of beslagen is, zou dat verslechtering van de weergave-kwaliteit kunnen veroorzaken. Gelieve voor de lens te zorgen, voorzichtig zijnd met het hanteren.

1. Zet de projector uit en trek het netsnoer eruit. Laat de projector voldoende afkoelen.
2. Als u er zeker van bent dat de projector voldoende is afgekoeld, neem zachtjes de lens af met een lens schoonmaakdoek die in de winkel verkrijgbaar is. Raak de lens nooit met uw hand aan.

Onderhoud van de behuizing en de afstandsbediening

Onjuist onderhoud kan een negatieve invloed hebben, zoals verkleuring, verbladderen van verf, enz.

1. Zet de projector uit en trek het netsnoer eruit. Laat de projector voldoende afkoelen.
2. Nadat u er zeker van bent dat de projector voldoende is afgekoeld, neem zachtjes af met gaasweefsel of zachte doek.
   Verwijder hardnekkiger vuil met een met water of een neutraal reinigingsmiddel licht bevochtigde zachte doek. Wrijf het oppervlak vervolgens met een zachte, droge doek na.

Storingen verhelpen

Als het apparaat aanstaat kunnen meldingen zoals hieronder worden weergegeven. Als een van die meldingen wordt weergegeven op het scherm, gelieve dan te reageren op de manier zoals hieronder is beschreven. Als dezelfde melding wordt weergegeven na behandeling, of als een andere melding verschijnt, neem dan contact op met uw dealer of service-bedrijf.

Ook al zullen deze meldingen na een paar minuten automatisch verdwijnen, ze zullen elke keer als de stroom wordt ingeschakeld opnieuw verschijnen.

Bericht Beschrijving
GEEN INGANGSSIGNAALOP **	Er is geen ingangssignaal. Controleer a.u.b. de verbinding van de signaalingang en de status van de signaalbron.
SYNC IS BUITEN BEREIKOP *** fH *****kHz fV *****Hz	De horizontale of verticale golflengte van het ingangssignaal, ligt buiten de acceptabele parameters van dit apparaat. Controleer a.u.b. de specificaties van dit apparaat of de specificaties van de signaalbron.
CONTROLEER LUCHTSTROOM	De interne temperatuur is AAN het stijgen. Haal a.u.b. de spanning van het apparaat en geef het apparaat ongeveer 20 minuten de tijd om af te koelen. Schakel, nadat u de volgende punten heeft gecontroleerd, de voeding opnieuw in. Wordt de ventilatieopening geblokkeerd? Is het luchtfilter vuil? Is de omgevingstemperatuur hoger dan 35 graden? Als dezelfde indicatie wordt weergegeven na de behandeling, stel dan in het menu OPT. voor het onderdeel SPEC.INST.W. de HOOG bij de VENT.SNELH. in.
HERINNERING*** UUR IS VOORBIJ NA DE LAATSTE FILTER CONTROLE FILTER-ONDERHOUD IS ESSENTIEEL OM DE WAARSCHUWINGSMELDING TE VERWIJDEREN, RESET DE FILTER-TIMER ZIE HANDLEIDING VOOR VERDERE INFORMATIE	Even een waarschuwing vooraf als u het luchtfilter gaat schoonmaken. Schakel onmiddellijk de netvoeding UIT en reinig het luchtfilter op de manier zoals is beschreven in de paragraaf “Luchtfilter” van deze handleiding. Vergeet niet om, wanneer u het luchtfilter heeft gereinigd, de filtertimer te resetten (38).

Informatie over de indicator lampen

In de onderstaande tabel wordt uitgelegd wat het inhoud als de POWER indicator, de LAMP indicator en de TEMP indicator branden en knipperen. Volg a.u.b de instructies op die in de tabel staan. Neem, als hetzelfde bericht na het verhelpen van een storing direct opnieuw wordt weergegeven of direct een ander bericht wordt weergegeven, contact op met uw leverancier of onderhoudsdienst.

POWER indicator	LAMP indicator	TEMP indicator	Beschrijving
Brandt Oranje	Uitgeschakeld	Uitgeschakeld	De projector staat standby.Gelieve de paragraaf “Voeding AAN/UIT” te raadplegen.
Knippert Groen	Uitgeschakeld	Uitgeschakeld	De projector is aan het opwarmen.Wacht alstublieft.
Brandt Groen	Uitgeschakeld	Uitgeschakeld	De projector staat aan.U kunt normale acties uitvoeren.
Knippert Oranje	Uitgeschakeld	Uitgeschakeld	De projector is aan het afkoelen.Wacht alstublieft.
Knippert Rood	(discreet)	(discreet)	De projector is aan het afkoelen. Er is een fout opgetreden.Wacht alstublieft tot de POWER-indicator stopt met knipperen, en voer vervolgens de juiste maatregel uit om het op te lossen. U kunt hiervoor gebruik maken van de item-beschrijvingen hieronder.
Knippert Rood of Brandt Rood	Brandt Rood	Uitgeschakeld	De lamp gaat niet aan en er is een mogelijkheid dat het interne deel oververhit is geraakt.Zet de stroom uit en laat de unit tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer alstublieft de volgende punten en zet vervolgens het apparaat opnieuw aan.Wordt de luchtventilatie geblokkeerd?Is het luchtfilter vies?Is de omgevingstemperatuur hoger dan 35C?Als hetzelfde probleem zich voordoet na deze behandeling, dient u de lamp te vervangen. Hiervoor kunt u de paragraaf “Lamp” raadplegen.
Knippert Rood of Brandt Rood	Knippert Rood	Uitgeschakeld	Het lampafdekkapje is niet op de juiste manier aangebracht.Zet de stroom uit, en laat de eenheid voor tenminste 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer de manier waarop het lampafdekkapje is bevestigd. Na het uitvoeren van enige noodzakelijk onderhoud, zet de stroom opnieuw aan. Als dezelfde indicatie wordt getoond na de behandeling, neem contact op met uw dealer of service bedrijf.

Informatie over de indicator lampen (vervolg)

POWER indicator	LAMP indicator	TEMP indicator	Beschrijving
KnippertRood of Brandt Rood	Uitgeschakeld	KnippertRood	De koelingsventilator werkt niet.Zet de stroom uit en laat de projector tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of er niks van buitenaf in de ventilator is vast komen te zitten, enz. en zet vervolgens het apparaat opnieuw aan. Als hetzelfde bericht wordt getoond na deze behandeling dient u contact op te nemen met uw dealer of service-bedrijf.
KnippertRood of Brandt Rood	Uitgeschakeld	BrandtRood	Het is mogelijk dat de temperatuur binnenin de behuizing te hoog is opgelopen.Zet de stroom uit en laat de unit tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer alstublieft de volgende punten en zet vervolgens het apparaat opnieuw aan.Wordt de luchtventilatie geblokkeerd?Is het luchtfilter vies?Is de omgevingstemperatuur hoger dan 35C?Als dezelfde indicatie wordt weergegeven na de behandeling, stel dan in het menu OPT. voor het onderdeel SPEC.INST.W. de HOOG bij de VENT. SNELH. in.
Brandt Groen	Knipperen gelijktijdigRood		Het is tijd om het luchtfilter schoon te maken.Schakel onmiddellijk de stroom uit en maak het luchtfilter schoon of vervang deze. Hiervoor kunt u de paragraaf “Luchtfilter” raadplegen. Na het schoonmaken of veranderen van het luchtfilter, gelieve er op te letten de filter timer te resetten. Schakel na de behandeling de stroom weer AAN.

OPMERKING • Als het interne gedeelte oververhit is geraakt, wordt uit veiligheidsoverwegingen de spanningsbron uitgeschakeld en de indicatorlampen zouden ook uit kunnen worden gezet. In een dergelijk geval, druk op de “O” (OFF) kant van de aan/uit-schakelaar, en wacht tenminste 45 minuten. Nadat de projector voldoende is afgekoeld, dient u de bevestiging van de lamp en lampdeksel te controleren, en schakel vervolgens het apparaat opnieuw aan.

Verschijnselen die gemakkelijk aangezien worden als defecten

⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale omstandigheden voordoen zoals rook, een vreemde lucht, overmatig geluid, beschadigde buitenkant of elementen of kabels, penetratie van vloeistof of andere vreemde materie, enz. In dergelijke gevallen dient u onmiddellijk de stroom uit te schakelen en de stekker uit het stopkontact te halen. Nadat u er zeker van bent dat de rook of lucht gestopt is, dient u contact op te nemen met uw dealer of service-bedrijf.

1. Voordat u om reparatie vraagt, gelieve eerst de situatie te onderzoeken gebruik makend van de volgende tabel. Deze actie lost soms het probleem op. Als de situatie niet kan worden gecorrigeerd,
2. De microprocessor van de projector zou mogelijk moeten worden gereset. Gelieve op de Restart schakelaar

te drukken met een cocktailprikker of iets dergelijks en de projector zal opnieuw opstarten.

1. Een bepaalde instelling kan fout zijn. Gelieve de functie FABRIEKSRESET van het menu SPEC.INST.W in het menu OPT. (39) te gebruiken om alle instellingen naar de fabrieksinstellingen te resetten.

Vervolgens, indien het probleem niet is opgelost na onderhoud, neem contact op met uw dealer of service-bedrijf.

Verschijnselen	Gevallen waarbij er geen machinedefect is opgetreden	Referentie pagina's
Het apparaat krijgt geen spanning.	Het netsnoer zit niet in het stopcontact.Sluit op de juiste wijze het netsnoer aan.	14
	De aanschakelaar staat niet op de aan positie.Zet de aanschakelaar op [ | ] (Aan).	17
	De hoofdstroom is onderbroken gedurend het gebruik door bijvoorbeeld een stroomstoring (blackout), enz.Zet de stroom uit en laat de projector tenminste 2 minuten afkoelen. Nadat de projector voldoende is afgekoeld, kunt u de stroom weer aanzetten.	17
	Of er is geen lamp en/of geen lamp-afdekkapje, of ze zijn beiden niet op de juiste manier bevestigd.Zet alstublieft de stroom uit en laat de unit tenminste 45 minuten afkoelen.Nadat de projector voldoende is afgekoeld, controleer de bevestiging van de lamp en het lamp-afdekkapje, en zet vervolgens het apparaat weer aan.	40, 41
Geen geluid of beeld.	De signaal-kabels zijn niet op de juist manier aangesloten.Sluit de signaal-kabels op de juiste manier aan.	12, 13
	Signaal-bron werkt niet op de juiste manier.Stel de signaal-bron component op de juiste manier in. Hiervoor kunt u de gebruiksaanwijzing van de bron-component raadplegen.	-
	De ingangsomschakelingen zijn verkeerd ingesteld.Selecteer het ingangssignaal en de juiste instellingen.	18
	De RGB IN2-poort is ingesteld op een RGB output-signaal terwijl de poort van een RGB input-signaal wordt voorzien.Druk op de RGB IN OUT-schakelknop om de functie van de poort te verwisselen.	12

Verschijnselen die gemakkelijk aangezien worden als defecten (vervolg)

Verschijnselen	Gevallen waarbij er geen machinedefect is opgetreden	Referentie pagina's
Er wordt geen geluid geproduceerd.	De bedrading is niet correct aangesloten.Sluit de audiokabels op de juiste manier aan.	12, 13
	De geluidsweergave is tijdelijk uitgeschakeld (MUTE).Schakel de geluidsweergave weer in met de MUTE of VOLUME-knop op de afstandsbediening.	18
	Het volume staat heel erg laag.Zet het volume op een hoger niveau via het menu of met de afstandsbediening.	18
	De AUDIO instelling is niet correct.Stel het onderdeel AUDIO in het INSTELLEN menu correct in.	34
Foto's worden niet getoond.	Het lens-afdekkapje is bevestigd.Haal het lenskapje eraf.	17
	De signaal-kabels zijn niet op de juist manier aangesloten.Sluit de signaal-kabels op de juiste manier aan.	12, 13
	De helderheid staat op een heel laag niveau.Zet HELDER op een hoger niveau met de menu-functie of de afstandsbediening.	25
	De computer kan de projector niet als plug-and-play monitor vinden.Controler of de computer een plug-and-play monitor kan vinden met een andere plug-and-play monitor.	11
De videoweergave wordt stilgezet.	De FOTO functie is ingeschakeld.Druk op de FREEZE-knop toets om de normale weergave te herstellen.	22
De kleuren vervagen geleidelijk.	De kleur-instellingen zijn niet correct.Voer beeldaanpassingen uit door de instellingen van KLEURTEMP, KLEUR, TINT en/of KLROMVANG te veranderen, met de menu-functies.	25, 28, 32
	KLROMVANG instelling is niet beschikbaarVerander de KLROMVANG instelling naar AUTO, RGB, SMPTE240, REC709 of REC601.	32

Verschijnselen die gemakkelijk aangezien worden als defecten (vervolg)

Verschijnselen	Gevallen waarbij er geen machinedefect is opgetreden	Referentie pagina's
Het beeld ziet er donker uit.	De helderheid en/of contrast staan op een heel erg laag niveau.Zet de HELDER en/of CONTRAST-instellingen op een hoger niveau, gebruik makend van de menu-functie.	25
	De FLUISTER-funcite staat aan.Selecteer KRACHTIG voor het onderdeel STIL FUNC. in het menu INSTELLING.	25
	De lamp nadert het einde van zijn productieve levensduur.Vervang de lamp.	40, 41
Het beeld is onscherp.	Of de focus-instellingen en/of de horizontale fase-instellingen staan niet goed.Pas de focus met de focus ring aan, en/of H FASE met de menu-functie.	30
	De lens is vies of wazig.Maak de lens schoon. Hiervoor kunt u de paragraaf “Onderhoud Van De Lens” raadplegen.	44

OPMERKING • Ofschoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Garantie en service

Als er zich een probleem voordoet, raadpleeg dan eerst "Fehlersuche" en loop de aangegeven punten door. Als het probleem niet opgelost kan worden, neem dan contact op met uw dealer of servicebedrijf. Zij zullen u informeren welke garantie-regeling van toepassing is.

Technische gegevens

Technische gegevens

OPMERKING • Wijzigingen in de technische gegevens, zonder voorafgaande kennisgeving, voorbehouden.

Onderwerp Technische gegevens
Productnaam LCD (vloeibare kristallen)
LCD-paneel	Paneelgrootte	1,5 cm (0,6 type)
	Aandrijfsysteem	TFT actieve matrix
	Aantalbeeldpunten	ED-S8240 : 480.000 beeldpunten (800 horizontaal x 600 verticaal)ED-X8250 : 786.432 beeldpunten (1024 horizontaal x 768 verticaal)
Lens Zoomlens F=1,7 ~		1,9 f=18,9 ~ 22,6mm
Lamp 180W UHB
Luidspreker 1W x 1
Stroomvoorziening		AC100-120V wisselstroom, 3,1A, AC220-240V wisselstroom, 1,7A
Stroomverbruik 290W
Temperatuurbereik		5 ~ 35°C (bedrijfstemperatuur)

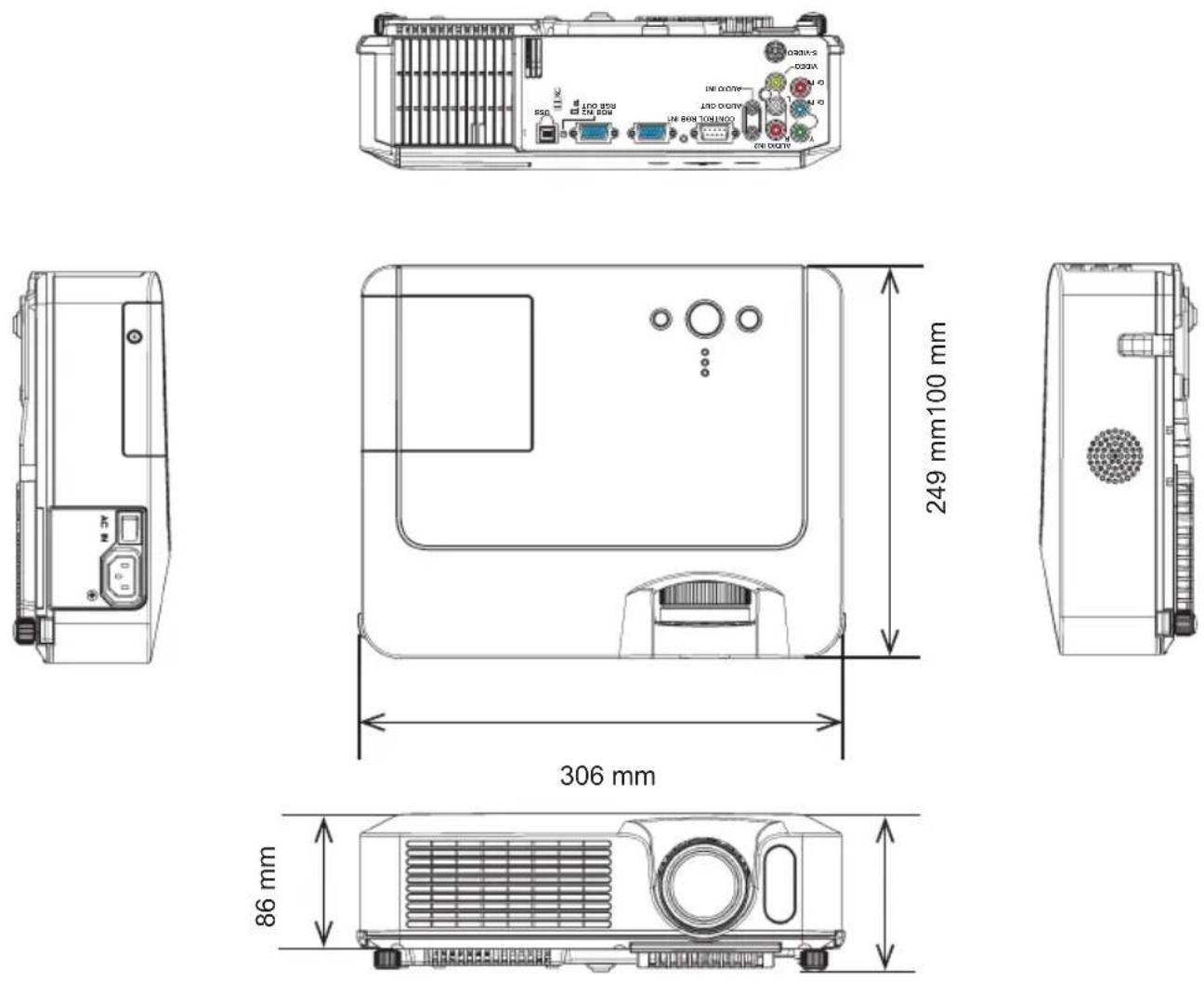

Afmetingen		306 (B) x 86 (H) x 249 (D) mm(Exclusief uitstekende onderdelen)• Gelieve het volgende figuur te raadplegen.
Gewicht (massa) 2,8 kg
Poorten		RGB input: RGB-INGANG1 .. D-sub 15pin mini x1 RGB IN2 /OUT D-sub 15pin mini ......x1 (Selecteer RGB IN2 of RGB OUT)Audio input:AUDIO-INGANG 1 ....Stereo mini x1 AUDIO-INGANG 2 ......RCA x2Audio output:AUDIO-UITGANG ......Stereo mini x1Video input:COMPONENT VIDEO (Y, CB/PB, CR/PR) ...... RCA x3 S-Video ......1 Video ......1 Communicatie-poort:CONTROL ......D-sub 9pin x1 USB ......USB(B) x1
Los verkrijgbare onderdelen	Lamp DT00731
	Luchtfilter	NJ22222
	Overige • Overleg alstublieft met uw dealer.

Technische gegevens (vervolg)

Projector

ED-S8240/ED-X8250
