GEBRUIKSAANWIJZING KD-NX1RB JVC

Handleiding voor installatie/aansluiting

Installations-/tilslutningsmanual

Installations/anslutningshandbok

We danken u voor de aanschaf van een van onze JVC-producten.

Lees deze gebruiksaanwijzing aandachtig en in zijn geheel door alvorens u deze eenheid gaat gebruiken. Alleen zo kunt u het beste uit uw apparatuur halen. Bewaar deze gebruiksaanwijzing zodat u deze in de toekomst kunt raadplegen.

Handleiding voor installatie/aansluiting

1. "Symbolen die in deze Handleiding voor installatie/aansluiting worden gebruikt" zie pagina 117
2. "Veiligheids- en montageaanwijzingen" zie pagina 117
3. "Aansluitschema van het navigatiesysteem" zie pagina 118
4. "Inbouwen van GPS-antenne" zie pagina 119
5. "Aansluiting van het achteruitrijsignaal" zie pagina 121
6. “Aansluiting van het snelheidssignaal (GAL) van de kilometerteller/kilometertellerkabel” zie pagina 121
7. "Inbouw en eerste inbedrijfstelling van KD-NX1R" zie pagina 126
8. "Ingebruikname van de GPS en sensoren" zie pagina 126
9. "Installatie van de navigatiesoftware" zie pagina 128
10. "Kalibrering" zie pagina 129
11. "Servicemodus" zic pagina 131

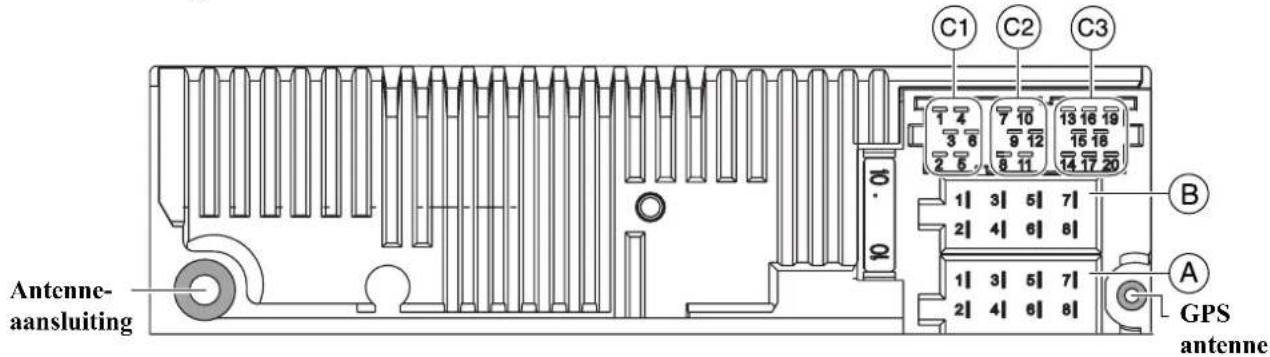

12. "Aansluitingen" zie pagina 139

1. Symbolen die in deze Handleiding voor installatie/aansluiting worden gebruikt

duiden aanwijzingen aan die belangrijk zijn voor uw veiligheid en de veiligheid van andere personen.

geeft tips die voor het inbouwen en de werking van het toestel belangrijk zijn.

2. Veiligheids- en montageaanwijzingen

Wij raden u aan om KD-NX1R alleen door deskundig personeel te laten inbouwen.

- Tijdens de montage moet de accu van uw auto losgekoppeld zijn.

Handleiding voor installatie/aansluiting

Neem de veiligheidsaanwijzingen van de autofabrikant (airbags, startblokkering enz.) in acht.

• Leg de leidingen zodanig, dat deze niet kunnen worden ingeklemd, verbogen of afgescheurd.
• Parkeer uw auto voor de montage gelijkvloers en op een veilige plaats en verwijder de contactsleutel.
• Bij toepassing van Y-verbindingen moet vooral op de diameters van de kabels worden gelet.

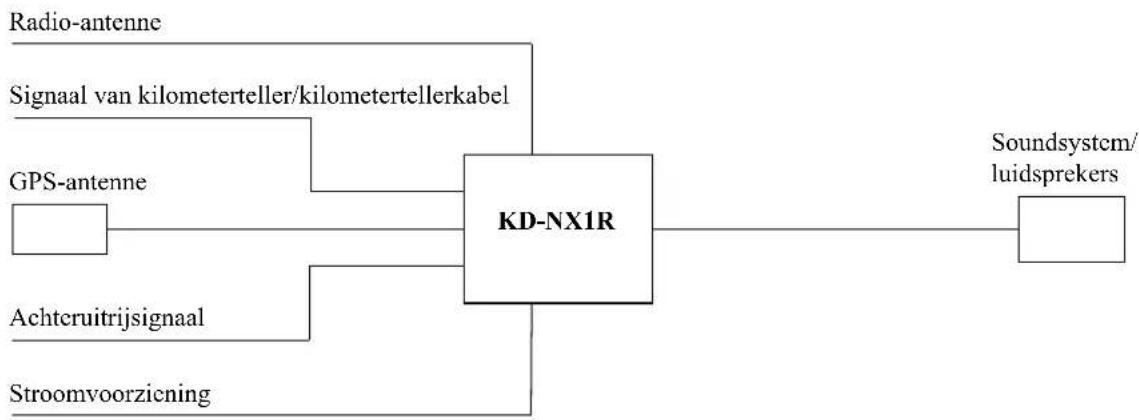

3. Aansluitschema van het navigatiesysteem

Aanwijzing: de aansluitingen zijn gedetailleerd op pagina 139 beschreven.

4. Inbouwen van GPS-antenne

Personen met pacemakers mogen de magneetantenne niet te dichtbij monteren of aan hun lichaam dragen, omdat dit kan leiden tot storingen van de pacemaker.

Houd de magneetantenne vooral niet in de buurt van gegevensdragers (diskettes, betaalpasjes, magneetkaarten enz.), elektronische en fijnmechanische apparaten, omdat dit ertoe kan leiden dat de gegevens worden gewist.

Gebruik de antenne niet in gebieden waar explosiegevaar heerst.

De antenne moet zodanig worden bevestigd, dat deze bij een botsing of een plotselinge remmanoeuvre niet los kan raken.

Mogelijke inbouwplaatsen

- Buiten de auto

a. Breng de antenne niet op een bolvormig oppervlak aan. Plaats de antenne op een vooraf gereinigd staaloppervlak.
b. Leid de antennekabel vervolgens in het interieur van de auto.

De maximale rijsnelheid bij een magnetische bevestiging van de antenne bedraagt 180 km/uur. Bij een hogere snelheid moet de antenne worden verwijderd of speciaal worden bevestigd.

De antenne is niet geschikt voor autowasinstallaties.

• In het interieur van de auto

De antenne kan alleen onder een niet gemetalliseerde voorruit worden ingebouwd.
De inbouwplaats moet zodanig worden gekozen, dat de antenne vrij zit en niet door de ruitenwissers wordt bedekt. Zorg ervoor dat de ontvangst van de antenne niet door de motorkap, ruitsponning en het dak kan worden gestoord.

Handleiding voor installatie/aansluiting

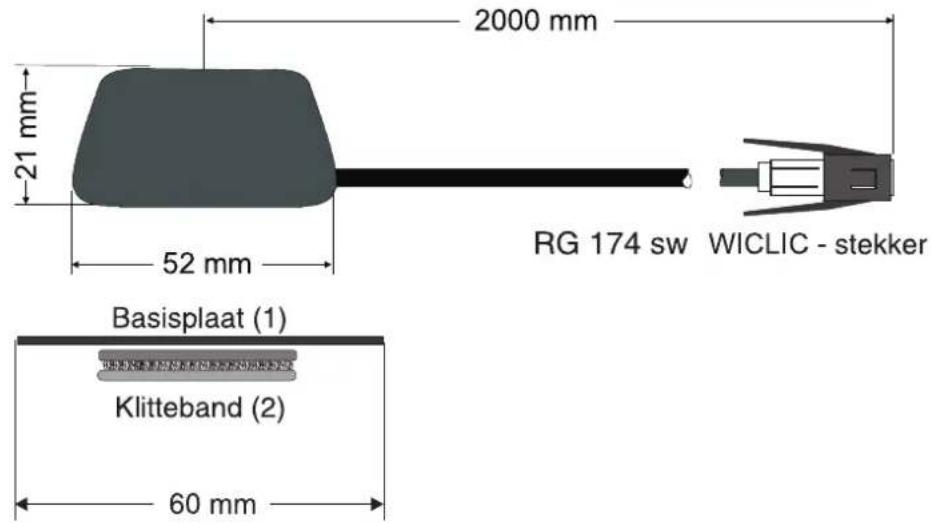

a. Bevestig de antenne met magneten op de basisplaat (1).
b. Verwijder de beschermfolie van de klitteband (2) aan de bovenkant en plak deze in het midden op de onderkant van de basisplaat.
c. Verwijder de beschermfolie van de klitteband (2) aan de onderkant en plak de antenne met de basisplaat op de console van de auto onderaan de voorruit op de inbouwplaats.

2000 mm 21 mm 52 mm RG 174 sw WICLIC - stekker Basisplaat (1) Klitteband (2) 60 mm

De GPS-ontvangst wordt door een ruit met ruitantenne, voorruitverwarming of door een ruit met isolatie-materiaal beïnvloed. Ruiten met isolatiemateriaal zijn o.a. met een laag titaan of zilveroxide opgedampt. Als de GPS-antenne in het interieur van de auto is ingebouwd, kan de werking van het navigatiesysteem duidelijk verslechteren.

5. Aansluiting van het achteruitrijsignaal

Bij een toegankelijke schakelaar op de transmissie of schakelstangen:

- Koppel op het ingeschakelde contact een aparte kabel vast. Kabel met kamer A pin 2 verbinden. Laag geluidsniveau = massa, hoog geluidsniveau 12 V - 16 V

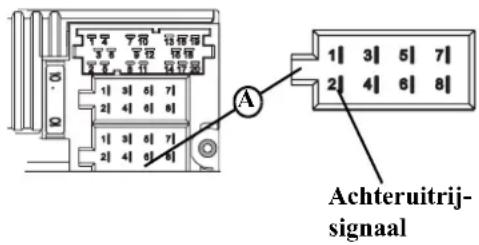

Bij een niet toegankelijke schakelaar:

- controlcert u welke kabel naar de achteruitrijlichten is gelegd. Verwijder hiertoe evt. de binnenste afdekking van de achteruitrijlichten. Een aparte kabel aan de geschakelde kabel van de achteruitrijlichten vastkoppelen en met kamer A pin 2 verbinden.

A 1 | 3 | 5 | 7 | 2 | 4 | 6 | 8 | Achteruitrij- signaal

6. Aansluiting van het snelheidssignaal (GAL) van de kilometerteller/kilometertellerkabel Elektronische kilometerteller

- Signaal van de kilometerteller verwijderen, verlengen en met kamer A pin 1 verbinden.

De kabel van het GAL-signaal ligt naargclang de uitvoering van de auto in de DIN - ISO-stekker van de autoradio. De bezetting van de DIN - ISO-stekkers kan afhankelijk van het type auto variëren.

- Minimale vereisten voor het signaal: 0 Hz - 4 kHz/rechthoeksignaal (geen inductieve sensor) Laag geluidsniveau < 1,5 V, hoog geluidsniveau 5 V - 16 V

Als u niet precies weet waar de inbouwplaats/ligging van de snelheidssensor is, kunt u dit bij de fabrikant navragen.

GAL-signaal A

Handleiding voor installatie/aansluiting

Mechanische kilometerteller met een ingebouwde snelheidssensor in de kilometertellerkabel

• Signaal van de kilometerteller verwijderen, verlengen en met kamer A pin 1 verbinden.
• Minimale vereisten voor het signaal: 0 Hz - 4 kHz/rechthoeksignaal (geen inductieve sensor) Laag geluidsniveau < 1,5 V, hoog geluidsniveau 5 V - 16 V

Als u niet precies weet waar de inbouwplaats/ligging van de snelheidssensor is, kunt u dit bij de fabrikant navragen.

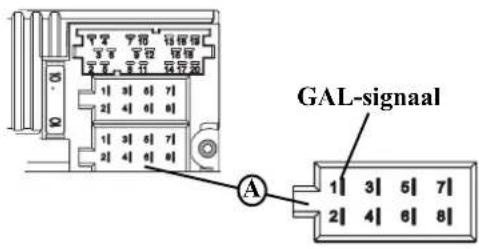

GAL-signaal 1 3 5 7 2 4 6 8

Mechanische kilometerteller met een ingebouwde snelheidssensor in de kilometertellerkabel

Er moet een snelheidssensor in de kilometertellerkabel worden ingebouwd die een snelheidsafhankelijk digitaal signaal geeft.

Hicrtoc kan de VDO-adapter 2152.30300000 of een specifieke adapter voor auto's die aan de minimale eisen voldoet, worden gebruikt. De VDO-snelheidssensor is geschikt voor een directe montage op de transmissie (verdere inbouwonderdelen zijn niet nodig) of in de kilometertellerkabel (in combinatie met verdere universele inbouwonderdelen).

Als u de geplombeerde kilometertellerkabel losmaakt, kunt u geen aanspraak meer maken op een reclamatie. Een ondeskundige montage leidt tot storingen van het navigatiesysteem of de kilometerteller.

Monteren van de snelheidssensor direct op de transmissie

- Kilometertellerkabel op de transmissie losmaken en de snelheidssensor op de transmissie vastschroeven. De gedemonteerde kilometertellerkabel op de snelheidssensor vastschroeven en de kabel aansluiten.

Kabelaansluitingen van de snelheidssensor

Bruin - massa (klem 31)

Zwart - stroomvoorziening (klem 15), 9 - 16V, 30 mA

Blauw/rood - signaal voor kamer A pin 1

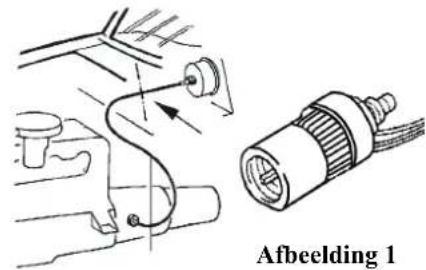

Inbouwen van de snelheidssensor in de kilometertellerkabel

Om de snelheidssensor te monteren, moet de aandrijfas van de kilometerteller op een recht stuk worden gescheiden, waar vervolgens de snelheidssensor in wordt aangebracht. Bij het uitbouwen van de kilometertellerkabel moet het recht lopende stuk worden gemarkeerd.

De installatie is afhankelijk van de auto weergegeven. Naast de sensor heeft u de volgende universele onderdelen van VDO nodig:

1 x tussenstuk 1040 1300 025 (VDO-onderdeelnummer)

2 x kartelmoer 1040 1000 003 (VDO-onderdeelnummer)

2 x slanghulzen 1040 1000 031 (VDO-onderdeelnummer)

2 x meenemer 1040 1000 049 (VDO-onderdeelnummer)

2 x aanloopring 1040 0900 003 300 (VDO-onderdeelnummer)

2 x benzingring 4,0 KN07.0570.18 (VDO-onderdeelnummer)

2 x sluitring KN11.1904.122 (VDO-onderdeclnummer)

Er kan ook een complete set bij VDO (onderdeelnummer X 39397106191) worden besteld.

GAL-signaal 1 3 5 7 2 4 6 8

Afbeelding 1

Handleiding voor installatie/aansluiting

Aanbevolen gereedschap: Perstang voor kilometertellerkabels van VDO, bestelnummer: 1999.10.13.000.110

Als u specifieke onderdelen nodig heeft, raden wij u aan contact op te nemen met de autofabrikant of met een VDO-filiaal bij u in de buurt.

- Zaag met een metalen zaag ca. 1 mm haaks in het profiel en breck deze af (Afbeelding 3).

- Snij vervolgens in het midden met een zijsnijtang door (Afbeelding 4).

Bij veiligheidsslangen met draadgaas kunnen de slang en de flexibele kabel meteen met de zijsnijtang worden doorgesneden.

• Veiligheidsslang nogmaals aan beide kanten tot aan de kunst-stofommanteling afsnijden. Controleer of de uiteinden van de flexibele kabel nog in de kilometerteller en op de transmissie grijpen.
• Binnenste as met 13 mm overlapping afsnijden (Afbeelding 5).
• Wartelmoer en slanghulzen in elkaar steken (Afbeelding 6) en op de uiteinden van de slang schuiven (Afbeelding 7).
• Aanloopring op meenemer bevestigen (Afbeelding 8).

Afbeelding 3

25 mm 25 mm

Afbeelding 4

Afbeelding 5

Afbeelding 6

Afbeelding 7

Afbeelding 8

Handleiding voor installatie/aansluiting

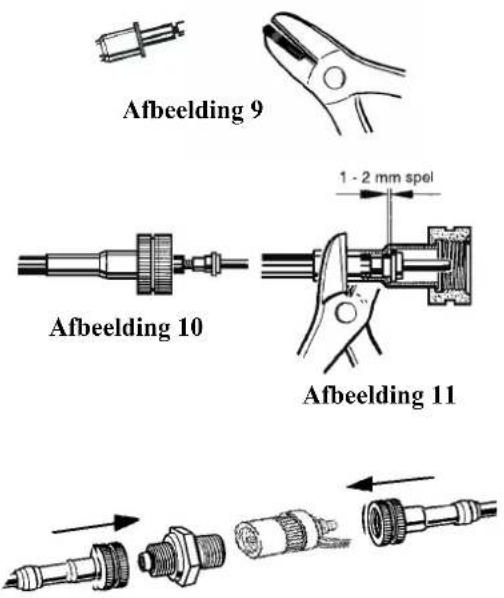

- Ontvet de flexibele kabel en steek de meenemer in de flexibele kabel. Pers met een geschikte imperstang de meenemer op de flexibele kabel (Afbeelding 9).

De persing zodanig uitvoeren dat de meenemer goed vastzit en de slingering van de meenemer is gegarandeerd.

• Slanghulzen en moeren zodanig in de richting van de meenemer monteren tot er een speling van 1-2 mm is (Afbeelding 10). Slanghulzen met een tang licht indrukken. Wikkel hier ter beveiliging isolatieband omheen (Afbeelding 11).
• Schroef het tussenstuk en de snelheidssensor in de as (Afbeelding 12).
• Snelheidssensor met behulp van de verlengingskabel van VDO (onderdeelnummer: 2152.90 30 0100) elektrisch aansluiten.

Kabelaansluitingen van de snelheidssensor

Bruin - massa (klcm 31)

Zwart - stroomvoorziening (klem 15), 9 - 16V, 30 mA

Blauw/rood - signaal voor kamer A pin 1

Afbeelding 12

7. Inbouw en eerste inbedrijfstelling van KD-NX1R

- Dit navigatiesysteem heeft een geïntegreerde universele houder voor DIN inbouwschachten. Een inbouwframe is niet noodzakelijk. Het apparaat moet in de inbouwschacht worden geschoven en met de bijgeleverde montagehulpstukken worden bevestigd. Zie voor verdere gegevens in de gebruiksaanwijzing onder hoofdstuk "In-/uitbouwhandleiding".

De inbouwhoek van het toestel mag maximaal -10^ tot 35^ (verticaal) bedragen.

- Koppel de accu vast.

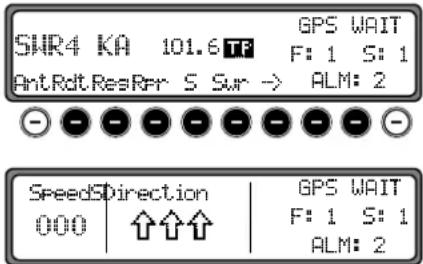

8. Ingebruikname van de GPS en sensoren

• Voor de inbedrijfstelling van de GPS en de sensortest schakelt u de ontsteking van de auto in. Schakel KD-NX1R in. Voer de code in (zie voor gedetailleerde beschrijving in de gebruiksaanwijzing).
• Druk de multifunctionele knop en de multifunctionele knop 10 tegelijkertijd in.
• Het menu voor de inbedrijfstelling van de GPS en de sensortest wordt opgeroepen.
• Voor de controle van de werking van het snelheidssignaal verplaatst u de auto meerdere meters voorwaarts of achterwaarts.

Het getal onder Speed moet (ook bij lage snelheid) oplopen. Het getal onder Speed mag bij stationair draaiende motor of als u bij stilstaande auto het gaspedaal intrapt, niet veranderen.

Handleiding voor installatie/aansluiting

- Voor het controleren van de werking van het achteruitsignaal schakelt u de achteruitversnelling in.

De pijlen onder Direction moeten bij het inschakelen van de achteruitversnelling van richting veranderen.

- Voor de inbedrijfstelling van de GPS moet de auto buiten met vrije zicht in alle richtingen (niet vlakbij gebouwen) worden gepar-keerd. In het rechtergedeelte van het display worden gegevens van het GPS-ontvangst weergegeven.

Er zijn vier verschillende meldingen mogelijk:

-GPS OK: GPS-ontvangst is reeds aanwezig.

-GPS WAIT: Er wordt gewacht op GPS-ontvangst. Er moet worden gewacht tot GPS OK wordt weergegeven.

-GPS ANTENNA ERROR: De GPS-antenne is niet correct aan-gesloten.

-GPS MODUL ERROR: Neem contact op met de Hotline als deze melding wordt weergegeven.

Er moet worden gewacht tot GPS OK, F: 2 (of F: 3) en ALM: 22 (of een hogere waarde) wordt weergegeven. Deze procedure (eerste ontvangst van de noodzakelijke GPS-gegevens) kan een aantal minuten duren. Het toestel dient voor deze procedure gedurende de gehele periode ingeschakeld te zijn. De auto mag niet worden bewogen. Zijn de waarden na 5 minuten nog niet verandert, moet de parkeerpositie (zoveel mogelijk vrije zicht in alle richtingen) of de inbouwplaats van de GPS-antenne worden gecontroleerd.

SpeedSDirection		GPS WAITF: 1 S: 1ALM: 2
000	↓↓↓

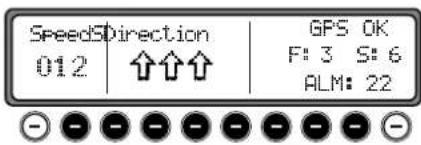

SpeedSDirection		GPS OK
012	↑↑↑	F: 3 S: 6
		ALM: 22

SpeedSPdirection		GPS WAIT
012	↑↑↑	F: 1 S: 1
		ALM: 2

SpeedSDirection		GPSANTENNAERROR
012	↑↑↑

SpeedSPdirection		GPS
012	↑↑↑	MODUL
		ERROR

Handleiding voor installatie/aansluiting

- Het menu voor de inbedrijfstelling van de GPS en de sensortest wordt door gelijktijdig indrukken van de multifunctionele knop 1510en de multifunctionele knop gesloten.

9. Installatie van de navigatiesoftware

- D r u KAV d e t o e t s i n .

- Plaats de navigatie-CD in het toestel - de software van het navigatiesysteem wordt geïnstalleerd.

- Na de installatie van de navigatiesoftware wordt het display hiernaast weergegeven. Vervolgens wordt u verzocht de taal te selecteren.

- Selecteer met de rechterdraaiknop de ♦wenste taal. Door de knop in te drukken, wordt de taalkeuze overgenomen.

Bij een aantal talen kunt u kiezen uit mannelijke en vrouwelijke stemmen.

Selecteer de stem met de rechterdraaiknop door de knop in te drukken, wordt de stem overgenomen en geïnstalleerd.

Tijdens de installatie wordt het display hiernaast weergegeven. Druk ter bevestiging op de rechterdraaiknop

De taalkeuze kan naderhand zoals in de gebruiksaanwijzing wordt beschreven, worden veranderd.

Handleiding voor installatie/aansluiting

10. Kalibrering

Na de eerste inbedrijfstelling moet een kalibreringsrit worden uitgevoerd. Hierbij worden automatisch het snelheidssignaal (GAL) aan de specifieke gegevens van de auto en de Gyro-sensor aan de inbouwpositie van het toestel aangepast.

Het te rijden traject is afhankelijk van het type auto en van de plaatselijke omstandigheden.

Het navigatiesysteem is pas bedrijfsklaar als de kalibreringsrit is beëindigd! Op het display verschijnt het basismenu van het navigatiesysteem. Pas na meerdere ritten wordt de definitieve nauwkeurigheid bereikt.

- Na de installatie van de taal verschijnt het display hiernaast.

Door de positie van de auto te veranderen en afhankelijk van de schaduweffecten kan het voorkomen dat de GPS-ontvangst slechter wordt. In dit geval wordt het display hiernaast weerge-geven.

Voor de kalibreringsrit moet voldoende GPS-entvangst worden gegarandeerd. Dit is minstens 2-D FIX. Met GPS FIX 3-D gaat de kalibratie sneller. Maar: een wat onnauwkeurig GPS-signaal (2-D FIX) leidt niet tot een slechtere kalibratie, u moet alleen een langere kalibreringsrit maken.

KALIBERINGSRIT KAN BEGINNEN! WIEL: 3451, GYRO: 30, SATELLIETEN: 4 48:52.53N 08:30.25E

OP GPS-ONTVANGST WACHTEN A.U.B.! KALIBRERINGSRIT NIET MOGELIJK 16.09.99 09:15 1-D FIX

Handleiding voor installatie/aansluiting

Als het display ook na een langere pauze niet de tekst KALIBRERINGSRIT KAN BEGINNEN weergeeft, moet u de GPS- ontvangst (zoals onder Servicemodus in het gedeelte "Controle van de werking van de GPS-antenne (GPS INFO)" zie pagina 132) controleren. Zodra het display met de tekst KALIBRERINGSRIT KAN BEGINNEN verschijnt, kan de kalibreringsrit worden gestart.

Een kalibreringsrit kan tevens in een niet gedigitaliseerd gebied worden uitgevoerd. De navigatie-CD hoeft na de installatie van de navigatiesoftware niet te worden geplaatst. Als de navigatie-CD niet is geplaatst, wordt geen standplaats weergegeven.

- Het principe van een kalibreringsrit is: 200 - 300 meter rechtdoor rijden, vervolgens een bocht van minstens 60 graden maken en weer 200 - 300 meter rechtdoor rijden en opnieuw een bocht maken.

Het is niet van belang in welke richting u een bocht maakt. Als deze voorwaarden door de verkeerssituatie op straat niet kan worden uitgevoerd of als u niet altijd een optimale GPS-ontvangst krijgt, leidt dit niet tot een slechtere kalibrering, u moet alleen een langere kalibreringsrit maken.

Handleiding voor installatie/aansluiting

Wordt het toestel tijdens de kalibreringsrit uitgeschakeld, wordt u, nadat u het opnieuw hebt ingeschakeld, gevraagd de taal te installeren. Een nieuwe installatie kan worden gengecerd door op de toets NAV ukken.

• De kalibrering is succesvol beëindigd als het basismenu van het navigatiesysteem wordt weergegeven.
• Voor een correcte navigatie bij trajecten met tijdafhankelijke routering moet zoals in de gebruiksaanwijzing onder "Systeeminstellingen" wordt beschreven de tijd correct worden ingesteld.

11. Servicemodus

In de servicemodus kunnen verschillende functies gedetailleerd worden gecontroleerd en kan de kalibrering worden gewijzigd.

• Toestel inschakelen (zie gebruiksaanwijzing). Code invoeren (zie gebruiksaanwijzing).
• Bij een reeds gekalibreerd toestel kunt u met de toets het basismenu van het navigatiesysteem selecteren. Bij een niet gekalibreerd toestel gaat u te werk zoals in het tweede punt hierna wordt beschreven.
• Door opnieuw op de toets te d###en, gaat u naar de systeeminstellingen.
• Multifunctionele knop ingedrukt houden. Vervolgens multifunctionele knop indrukken. De servicemodus wordt opgeroepen.

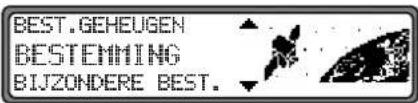

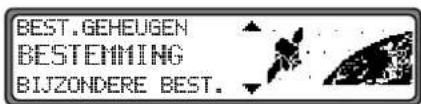

BEST. GEHEUGEN BESTENNING BIJZondere Best.

BEST. GEHEUGEN BESTENNING BIJZondere Best.

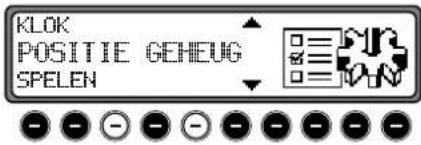

KLOK POSITIE GEHEUG SPELEN

Handleiding voor installatie/aansluiting

In de servicemodus kunt u de volgende functies kiezen:

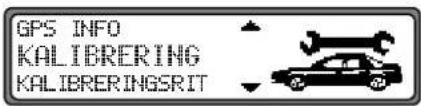

• GPS INFO - test van de GPS-functie
- KALIBRERING - functie voor het wissen van de kalibrering resp. gegevens van een kalibrering
• KALIBRERINGSRIT - weergave van de kalibreringsrit
• MODULPROEF - test van de interne componenten
• SENSORIEK - test van de sensorfuncties
• TAALPROEF - test van de verbale aanwijzing

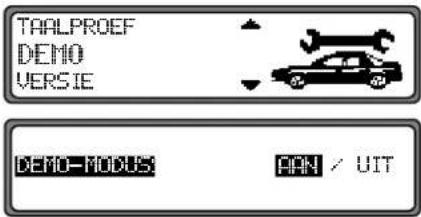

• DEMO - instellen van de demomodus
• UERSIE - de stand van de navigatie-cd wordt weergegeven

Door de rechterdraaiknop te draaien ●unt de gewenste invoer selecteren (in hoofdletters) en bevestigen door de knop in te drukken.

Controle van de werking van de GPS-antenne (GPS INFO)

Selecteer in de servicemodus met de rechterdraaiknop ● GPS INFO en bevestig dit door de knop in te drukken.

Bij een correcte werking en GPS-ontvangst worden het aantal ontvangen satellieten (bijv. 5), de datum en de tijd (bijv. 13.03.99 14:56:08) en de momenteel mogelijke bepaling van de positie FIX: (bijv. 3D) weergegeven.

Voor een goede en snelle kalibrering heeft u minimaal FIX S2D nodig. Het kan een poosje duren voordat deze waarde is bereikt (auto nu niet bewegen).

Om de GPS-test te verlaten, drukt u toets NAV ervolgens gaat u terug in de servicemodus.

VERSIE GPS INFO KALIBRERING

VERSIE GPS INFO KALIBRERING

13.03.99 14:56:08 FIX 3D X: S5104905 P 1 . 9 Y : 293277 5

Handleiding voor installatie/aansluiting

Kalibrering wijzigen (KALIBRERING)

Kalibrering wissen:

Als het navigatiesysteem uit de auto wordt gebouwd en vervolgens in een andere auto wordt gebouwd, moet de kalibrering worden uitgevoerd. Hiervoor mocten in elk geval de huidige kalibreringsgegevens worden gewist.

Selecteer in de servicemodus KALIBRERING met de rechterdraai-knop ●n bevestig dit door op de draaiknop te drukken.

Selecteer met de rechterdraaiknop ⚪WISSEN en bevestig dit door op de draaiknop te drukken. De kalibrering wordt gewist en u gaat terug naar de servicemodus.

Instelling van een kalibrering:

De instelling van een kalibrering mag pas worden uitgevoerd, als de ingevoerde waarde bekend is. Als foutieve waarden worden ingevoerd, kan het toestel geen correcte routeberekeningen maken.

Het is mogelijk een kalibrering in te stellen.

Selecteer in de servicemodus KALIBRERING met de rechterdraaiknop ●h bevestig dit door op de draaiknop te drukken.

Selecteer met de rechterdraaiknop ⚪WIJZIGEN en bevestig dit door op de draaiknop te drukken.

De hoek van het toestel kan met de rechterdraaiknop worden geselecteerd ●n met een druk op de draaiknop worden bevestigd.

GPS INFO KALIBRERING KALIBRERINGSRIT

NIET WISSEN WISSEN WIJZIGEN

GPS INFO KALIBRERING KALIBRERINGSRIT

WISSEN HIJZIGEN NIET WISSEN

HORIZONTALESTOESTELHOEK +0

Handleiding voor installatie/aansluiting

De hoek van het toestel is gelijk met de horizontale toestelhoek. Bij een positieve waarde wordt het toestel naar de bestuurder toe gedraaid (stuur links).

De hoek van het toestel kan met de rechterdraaiknop worden geselecteerd ● on met een druk op de draaiknop worden bevestigd.

De hoek van het toestel is gelijk met de verticale toestelhoek. Bij een positieve waarde wordt het toestel naar boven gekanteld.

Vervolgens kan het getal van het wielimpuls per omwenteling (voor zover bekend) worden geselecteerd door de rechterdraaiknop draaien en kan met een druk op de draaiknop worden bevestigd.

Als het getal van het wielimpuls en per omwenteling niet bekend is, moet u ONBEKEND selecteren. U kunt dan geen bandenmaat invoeren.

De vooraf ingevoerde gegevens worden nogmaals weergegeven. Als de ingevoerde gegevens correct zijn, drukt u op de rechterdraaiknop. Voor een eventuele correctie selecteert u WIJZIGEN door de rechterdraaiknop draaien en bevestigt u dit door op de draaiknop te drukken. Vervolgens kunt u de waarden nogmaals invoeren.

Als de vooraf ingevoerde gegevens zijn bevestigd, kunt u tevens de gegevens van de banden invoeren of de zelfkalibrering starten. Voor het invoeren van de gegevens van de banden selecteert u INUOER BANDENMAAT door de rechterdraaiknop draaien en bevestigt u dit door op de draaiknop te drukken.

VERTICALESTOESTELHOEK +0

WIELIMPULSEN ONBEKEND

HORI: +0 VERT: +25 IMP: UJZIGEN

Handleiding voor installatie/aansluiting

Voer met behulp van de rechterdraaiknop de bandenmaat in en druk vervolgens langer dan 2 seconden op de draaiknop om de invoer te bevestigen.

De letter "R" kan niet worden ingevoerd. Voor en na de schuine strepen moeten 3 getallen worden ingevoerd. Ontbrekende getallen met een "0" ervoor invullen.
Voorbeeld:
Aanduiding op de banden: 185/55R15 81T
Invoer op het apparaat: 185/055/015

Vervolgens selecteert u voor het aangeven van de diepte van het profiel met de rechterdraaiknop •ssen PROFIELSNIEUWS( > 5MM) en PROFIEL GEBRUIKT.

Vervolgens bevestigt u de selectie met een druk op de rechterdraai-knop

De vooraf ingevoerde gegevens worden nogmaals weergegeven. Als de ingevoerde gegevens correct zijn, drukt u op de rechterdraaiknop

Voor een eventuele correctie selecteert u WIJZIGEN door de rechterdraaiknop draaien en bevestigt u dit door op de draaiknop te drukken. Vervolgens kunt u de waarden nogmaals invoeren.

Als de gegevens van de banden of van het vooraf bevestigde punt START ZELFKALIBRERING worden bevestigd, verschijnt het display hiernaast.

Na een poosje wordt het basismenu van het navigatiesysteem doorgeschakeld of u wordt gevraagd de kalibreringsrit te starten.

Het toestel heeft nu de kalibreerstatus 2. De hoogste nauwkeurigheid bereikt u met kalibreerstatus 3.

BANDEN INVOER: BANDENMAAT: ______/____/____ 0123467890

PROFIEL NIEUW ( ) 5MM) PROFIEL GEBRUIKT (<= 5MM)

185/055/015, NIEUW WIJZIGEN

Handleiding voor installatie/aansluiting

Status van de kalibreringsrit (KALIBRERINGSRIT)

Selecteer in de servicemodus KALIBRERINGSRIT met de rechterdraaiknop ●n bevestig dit door op de draaiknop te drukken.

De kalibreerstatus (bijv. STATUS: 2), de soort positie (bijv. 3D) worden weergegeven. Na een succesvolle kalibrering wordt in plaats van WIEL RÜCK de momenteel gereden straat weergegeven (voor zover deze ge-digitaliseerd is).

Controle van de systeemcomponenten (MODULPROEF)

Een testprogramma test automatisch de interne componenten van het navigatiesysteem.

Selecteer in de servicemodus MODULPROEF met de rechterdraai-knop ●n bevestig dit door op de draaiknop te drukken.

Verschijnt MODULPROEFSOK, dan druk u de weergegeven toets in. Vervolgens gaat u terug in de servicemodus.

Controle van de werking van het GAL-signaal, achteruitrijlampje, de sensoren van het toestel zelf (SENSORIEK)

- Selecteer in de servicemodus SENSORIEK met de rechter-draai-knop •n bevestig dit door op de draaiknop te drukken.

- Voor de controle van de werking van het GAL-signaal verplaatst u de auto meerdere meters voorwaarts of achterwaarts.

Het getal achter WIEL: moet (ook bij een geringe snelheid) opstijgend wisselen.

Het getal achter WIEL: mag in nullast of als u op het gaspedaal trapt niet groter worden.

KALIBRERING KALIBRERINGSRI MODULPROEF

STATUS: 2 3D-FIX HAUPTSTRASSE 11:38.34N 54:49.14E

KALIBRERINGSRIT MODULPROEF SENSORIEK

MODULPROEF SENSORIEK TAALPROEF

WIEL: 35150 ACHTERUIT: 0 GYRO: S10 X: S-29SY: S-31

Handleiding voor installatie/aansluiting

- Voor het controleren van de werking van het achteruitsignaal schakelt u de achteruitversnelling in.

Het getal achter RÜCK: moet van 0 op 1 (1 op 0) springen.

- Voor het controleren van de werking van de sensoren maakt u met de auto een bocht.

Het getal achter X: en Y: moet wisselen.

Om de test van de sensoren te verlaten, drukt u toets Vervolgens gaat u terug in de servicemodus.

Testen van de taal (TAALPROEF)

Met een testprogramma kan de verbale weergave worden gecontroleerd.

- Selecteer in de servicemodus TAALPROEF met de rechter-draai-knop en bevestig dit door op de draaiknop te drukken.

De aanwijzing "Navigatie-CD plaatsen a.u.b." wordt weergegeven.

Door op de rechterdraaiknop te drukken can de aanwijzing worden herhaald.

Nadat de proef is beëindigd, drukt u toets HAV let toestel schakelt terug in de servicemodus.

SENSORIEK TAALPROEF DEMO

Handleiding voor installatie/aansluiting

De demomodus is ontworpen voor demonstraties. In het toestel wordt een vaste positie voorgegeven (Hamburg Werderstrasse).

• Selecteer in de servicemodus DEMO-MODUS met de rechterdraaiknop •n bevestig dit door op de draaiknop te drukken. Door kort op de rechterdraaiknop te drukken, kunt u •ssen AAN en UIT kiezen. Door lang op de rechterdraaiknop •drukken, wordt de keuze bevestigd.
• U kunt nu, zoals wordt beschreven in de gebruikshandleiding, een bestemming invoeren.
• Om de demomodus uit te schakelen, selecteert u met de rechterdraai-knop ⚪ UIT en bevestigt u dit door op de draaiknop te drukken.

TAALPROEF DEMO VERSIE DEMO-NODUS PAN / UIT

Handleiding voor installatie/aansluiting

12. Aansluitingen

Antenne- aansluiting C1 C2 C3 1 4 7 10 13 16 19 3 8 9 12 15 18 2 6 8 11 14 17 20 B 1| 3| 5| 7| 2| 4| 6| 8| 1| 3| 5| 7| 2| 4| 6| 8| A GPS antenne

Kamer A

1 Snelheidssignaal (GAL)
2 Signaal van achteruitrijlichten
3 Telefoon - MUTE/-vrijschakeling
4 Continu plus (klem 30)
5 Besturingsuitgang voor automatische antenne/versterker
6 Verlichting (klem 58)
7 Geschakelde plus (klem 15)
8 Massa (klem 31)

Kamer B

1 Luidspreker rechtsachter +
2 Luidspreker rechtsachter -
3 Luidspreker rechtsvoor +
4 Luidspreker rechtsvoor -
5 Luidspreker linksvoor +
6 Luidspreker linksvoor -
7 Luidspreker linksachter +
8 Luidspreker linksachter -

Kamer C1

1 LineOut linksachter
2 LineOut rechtsachter
3 L F - m a s s a
4 LineOut linksvoor
5 LineOut rechtsvoor
6 LineOut subwoofer

Kamer C2

7-12 Specifieke aansluiting voor JVC cd-wisselaar

Kamer C3

13 LF - telefooningang
14 Massa - telefooningang
15-17 Specifieke aansluiting voor JVC cd-wisselaar
18 Cd LF-massa (AUX)
19 Cd LF links (AUX)
20 Cd LF rechts (AUX)
