GEBRUIKSAANWIJZING HGK 150.B IX INDESIT

Elektrische inbouw-oven Installatie en gebruik

Wij danken u dat u een Indesit product heeft gekozen, veilig en gemakkelijk in het gebruik. Teneinde de oven beter te leren kennen, beter te gebruiken en er langer plezier van te hebben raden wij u aan de gebruiksaanwijzing aandachtig te lezen voordat u hem voor de eerste keer gaat gebruiken, er staan belangerijke aanwijzingen in met betrekking op de veiligheid van installeren, het gebruik en onderhoud. Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Dank u.

Van dichtbij gezien

A. Bedieningspaneel
B. Lekplaat of bakplaat
C. Ovenrek
D. Elektrische kookplaat
E. Keuzeknop kookfuncties
F.Knoppen elektrische kookplaten
G. Controlelampje elektrische kookplaten
H. Geleider lekplaat en ovenrek

1. Controlelampje oven (slechts op enkele modellen aanwezig) - als dit aan is geeft het de verwarmingsfase aan tot aan de ingestelde temperatuur.

G I F E

D A C H B D

Het Gebruik

De verschillende functies van de oven worden gekozen met de knoppen op het bedieningspaneel.

Belangrijk: Wij raden aan bij het eerste gebruik de oven ongeveer een half uur leeg te laten functioneren op maximum temperatuur en met de deur dicht. Als deze tijd verlopen is opent u de ovendeur en lucht u het vertrek. De geur die men soms gedurende deze handeling waarneemt is te wijten aan het verdampen van de middelen die gebruikt worden om de oven te beschermen gedurende het tijdsverloop tussen de productie en het installeren van het product.

Belangrijk: Plaats de bijgeleverde lekplaat voor het opvangen van vet en vleessappen op de laagste stand in de oven, alleen als u onder de grill bakt of het braadspit (slechts op enkele modellen aanwezig) gebruikt. Bij alle andere soorten van koken nooit de laagste stand gebruiken of voorwerpen op de bodem van de oven plaatsen terwijl de oven aan is, aangezien dit het email kan beschadigen. Plaats altijd uw ovenschotels, aluminiumfolie en dergelijken op het bijgeleverde rek, dat u in de gleuven van de oven steekt.

Ovenknop (E)

Hiermee kiest u de verschillende functies van de oven en de beste temperatuur voor het gerecht dat u gaat koken (tussen 60°C en 240°C). Door de knop met de klok mee te draaien gaat het ovenlicht aan „, gaan de bovenste en onderste verwarmingselementen werken (elektrische weerstanden) en kunt u de gewenste temperatuur kiezen. Hiervoor zet u de gewenste indicatie gelijk met het wijzertje op het bedieningspaneel (Statische oven).

De ingestelde temperatuur wordt automatisch bereikt en constant gehouden door de thermostaat.

Positie Bovenste Weerstand

Door de knop tot aan deze positie te draaien gaat het ovenlicht aan en gaat de bovenste weerstand werken.

Gebak-oven

Positie thermoestaatknop "C": Tussen 60°C en Max.

Het onderste verwarmingselement gaat aan.

Deze functie wordt aangeraden voor fijnere gerechten,

vooral cakes die moeten rijzen hetgeen door onderwarmte wordt vergemakkelijkt. De hogere temperaturen worden in langere tijd bereikt waardoor in deze gevallen de functie "Statische Oven" wordt gebruikt.

Het ovenlicht

Dit gaat aan met de knop "E" op symbool. De oven wordt verlicht en blijft verlicht zolang er een elektrisch element in de oven aan is.

Bedieningsknoppen van de elektrische kookplaten (F)

De fornuizen kunnen voorzien zijn van normale, snelle en automatische elektrische platen in verschillende combinaties (de snelle platen onderscheiden zich van de anderen door een rode stip).

Gebruik pannen met een platte bodem niet kleiner dan de diameter van de kookplaat, zo vermijdt u warmteverlies en eventuele schade aan de kookplaten.

De juiste verhouding tussen de positie aangegeven op de knoppen en het optimale gebruik van de kookplaten is aangegeven in de tabel.

Positie	Normale of snelle plaat
0	Uit
1	Groenten en vis
2	Aardappelen (gestoomd), soep, capucijners, bonen
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium)
5	Braden (hard)
6	Bruin bakken of snel aan de kook brengen

Vóór het eerste gebruik moeten de kookplaten voor ongeveer 4 minuten op maximum worden verwarmd, zonder pannen. Gedurende deze beginfase wordt de beschermlaag hard en maximaal resistent.

Controlelampje elektrische kookplaten (G)

Dit blijft aan zolang er een elektrisch verwarmingselement aan is.

Gebruik van de kookplaat

Voor de beste resultaten van uw kookplaat volgen hier enkele fundamentele regels waaraan u zich moet houden bij het koken en bij het voorbereiden van de gerechten.

- Gebruik pannen met een platte bodem die zich goed aansluiten aan de kookzone.

- Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken teneinde alle beschikbare hitte te benutten.

Zorg ervoor dat de bodem van de pan altijd schoon en droog is, zo garandeert u een goed contact en een lange duurzaamheid van de kookplaten en van de pannen zelf.

Onderhoud

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Het is belangrijk voor de lange duurzaamheid van het apparaat dat u het regelmatig nauwkeurig schoonmaakt, als volgt:

• Gebruik voor het reinigen geen stoomapparaat.
• de buitenkant, geëmailleerd en roestvrij staal, wordt met een lauw sopje gewassen, gebruik nooit schuurmiddelen of oplosmiddelen, die beschadigingen kunnen veroorzaken; roestvrij staal kan permanent gevlekt blijven. Gebruik voor hardnekkige vlekken speciale producten die normaal in de handel te krijgen zijn. Spoel ze dus na het reinigen goed af en droog ze af.
• de binnekant van de oven wordt gereinigd als de oven nog lauw is, liefst na ieder gebruik, met een warm sopje, dan gespoeld en zorgvuldig gedroogd met een zachte doek. Gebruik nooit schuurmiddelen (b.v. vim enz...) of de harde kant van de afwasspons of zuren (b.v. ontkalker enz...) aangezien die het email kunnen beschadigen. Als het vuil moeilijk te verwijderen is, gebruik dan een speciaal product voor het schoonmaken van de oven en volg de aanwijzingen op de verpakking hiervan.
• als de oven lange tijd gebruikt wordt kan zich condenswater vormen. Droog af met een zachte doek.
• de rubber afwerking om de oven heen zorgt voor het goed functioneren. Controleer dus af en toe de staat waarin deze afdichting zich bevindt. Maak hem schoon indien nodig maar vermijd producten of voorwerpen die schuren of scherp zijn. Indien de afdichting beschadigd is moet u zich wenden tot de installateur. Gebruik de oven pas weer als dit gerepareerd is.
• bekleed de bodem van de oven nooit met aluminium folie, aangezien het ophopen van hitte zowel uw gerecht als het email kan beschadigen.
• reinig de ruit van de ovendeur met niet-schurende producten en sponzen, en droog hem met een zachte doek.

Het verwijderen van de ovendeur

Voor een grondige reiniging kunt u de ovendeur verwijderen. Ga als volgt te werk:

• open de deur helemaal;
• trek omhoog en draai de hendeltjes op de twee scharnieren;
• pak de deur aan beide kanten vast, doe hem langzaam maar niet helemaal dicht;

- trek de deur naar u toe en uit zijn behuizing.

Monteer de deur weer op tegenovergestelde wijze.

Het vervangen van de ovenlamp

• Sluit de stroom van de oven af door middel van de schakelaar die de installatie aan het net verbindt, of door de stekker uit het stopcontact te trekken, indien deze bereikbaar is.
  • Schroef het glazen lampekapje los;

• Schroef het lampje los en vervang het met een nieuw lampje dat hittebestendig is (300°C) met de volgende kenmerken:

• Spanning 230/240 V

• Vermogen 25W
• Fitting E14

- Monteer het lampekapje en sluit de stroom weer aan.

Gebruik in de oven slechts één bakplaat of ovenrek tegelijkertijd. Deze wordt hoger of lager geplaatst naar gelang het gerecht meer bovenwarmte of meer onderwarmte nodig heeft.

Voorverwarmen

Gebruik de "statische oven" voor het voorverwarmen, vrijwel altijd voor gerechten die moeten rijzen, aangezien hiermee de temperatuur in korte tijd wordt bereikt. Aan het einde van de voorverwarming, aangegeven doordat het rode controlelampje "I" uitgaat, kiest u de gewenste functie.

Vis en vlees

Gebruik voor wit vlees, gevogelte en vis temperaturen van 180 °C tot 200 °C.

Bij rood vlees is het goed te beginnen met een hogere temperatuur (200°C - 220°C) en vervolgens de temperatuur te verlagen.

Over het algemeen geldt de regel: hoe groter het stuk vlees, hoe lager de temperatuur en hoe langer de tijd van braden. Zet het vlees in het midden van het ovenrek en zet er de lekplaat onder.

Plaats het rek zodanig dat het vlees zich midden in de oven bevindt. Voor meer onderwarmte zet u het rek wat lager. Voor een heerlijk braadstuk kunt u het met spek of spekvet bedekken (vooral ook eend en wild) en zo plaatsen dat het zich boven in de oven bevindt.

Desserts

Gebruik voor gebak altijd een voorverwarmde oven en open de ovendeur niet gedurende de kooktijd aangezien het gebak in kan zakken. In het algemeen:

Taart te droog

Stel de volgende keer een temperatuur in die 10°C hoger is en maak de baktijd korter.

Taart zakt in

Maak deeg minder vloeibaar of verlaag de temperatuur met 10°C.

Taart te donker bovenop

Plaats hem op een lagere stand in de oven, stel een lagere temperatuur in en verleng de baktijd.

Buitenkant goed, maar van binnen niet gaar

Maak deeg minder vloeibaar, verlaag de temperatuur,verleng de baktijd.

De taart komt niet uit de vorm

Boter de vorm goed in en sprinkel er wat bloem overheen, of gebruik ovenpapier.

De grill

Gebruik de functie "grill" met het gerecht in het midden onder de grill (op de 3° of 4° stand van beneden), aangezien alleen het middelste gedeelte van het bovenste verwarmingselement aan gaat.

Zet de lekplaat op het onderste ovenrek voor het opvangen van sappen en/of vet.

Bij deze functie hoort u de thermostaat op maximum te zetten. Dit wil niet zeggen dat u niet een lagere temperatuur kunt gebruiken door de thermostaat op de gewenste temperattuur te zetten.

Belangrijk: gebruik de grill met de ovendeur dicht, dit biedt de beste resultaten en een energiebesparing van ongeveer 10%.

De beste resultaten van de grill verkrijgt u door het ovenrek op de bovenste stand te zetten (zie kooktabel) en de bijgeleverde lekplaat voor het opvangen van vet en het vermijden van rook op de onderste stand.

Te koken voedsel Gewicht	(Kg.)	Positie van koken verdiepingen van beneden	Temperatuur (°C)	Tijd van voorverwarming (min.)	Tijd van koken (min.)
Paste
Lasagne	2,5	3	210	-	75-80
Cannelloni	2,5	3	210	-	75-80
Tagliatelle	2,5	3	210	-	75-80
Vlees
Kalfsvlees	1,7	3	220	-	85-90
Kip	1,5	3	220	-	110-115
Kalkoen	3,0	3	220-Max	-	95-100
Eend	1,8	3	220	-	120-125
Konijn	2,0	3	220	-	105-110
Varkensvlees	2,1	3	220	-	100-110
Schaapsvlees	1,8	3	220		90-95
Vis
Makreel	1,1	3	210-220	-	55-60
Brasem	1,5	3	210-220	-	60-65
Forel	1,0	3	210-220	-	40-45
Pizze
Napoletana 1,0 3 Max 15 30-35
Taarten
Biscuitjes	0,5	3	180	15	30-35
Vlaai	1,1	3	180	15	30-35
Chocoladetaart	1,0	3	200	15	45-50
Rijstaart	1,0	3	200	15	50-55

N.B.: de kooktijden zijn slechts aanduidingen en kunnen variëren naar gelang uw eigen smaak.

Veiligheid is een goede gewoonte

Voor het garanderen van de efficiëntie en veiligheid van het apparaat:

• Wendt u zich alleen tot een erkend technisch service center
• Vereis altijd originele onderdelen

- Maak gebruik van de handgrepen aan de zijkanten van de oven als u het apparaat moet verplaatsen, zo vermijd u schade aan personen en aan de oven zelf.

• Dit apparaat is geschikt voor niet-professioneel gebruik thuis en zijn kenmerken mogen niet veranderd worden.
• De instructies gelden alleen voor de landen van destinatie waarvan de symbolen in de gebruiksaanwijzing voorkomen en op het registratieplaatje.
• De veiligheid van dit apparaat is slechts dan gegarandeerd als het van een volgens de geldende veiligheidsnormen aangelegde aarding is voorzien.
• Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet. Raak er niet aan en houd de kinderen op een afstand.

Zorg ervoor dat kinderen en onbekwame personen niet in contact komen met:

• het bedieningspaneel en het apparaat in het algemeen;
• de verpakking (plastic zakken, piepschuim, spijkers enz.);
• het apparaat gedurende en direct n gebruik van de oven of grill, vanwege de hitte;
• het apparaat ongebruikt (in dit geval moeten onderde- len onschadelijk gemaakt worden).

De volgende handelingen moeten vermeden worden:

• het apparaat met natte handen aanraken;
• het apparaat gebruiken als u blootsvoets bent;
• aan het apparaat trekken of aan de voedingskabel om de stekker uit te trekken;
• verkeerde en/of gevaarlijke manipulaties uitvoeren;
• ventilatie-openingen verstoppen;
• de elektrische draden van kleine keukenapparaten op warme delen van het apparaat laten liggen;
• blootstellen aan weersomstandigheden (regen, zon);
• de oven gebruiken als opbergplaats;

• het gebruik van ontvlambare vloeistoffen nabij de oven;

• het gebruik van adapters, verlengsnoeren en/of dubbelstekkers;

• zelf installeren of repareren zonder de hulp van een erkende installateur.

Het is noodzakelijk zich tot een erkende installateur te wenden in de volgende gevallen:

• het installeren (volgens de aanwijzingen van de fabrikant);
• als u niet zeker bent of het apparaat wel goed functioneert;
• voor het vervangen van het stopcontact, als de stekker niet past.

Het is noodzakelijk zich tot de technische service van de fabrikant te wenden in de volgende gevallen:

• als het apparaat na het uitpakken beschadigd lijkt;
• als de voedingskabel beschadigd is en vervangen moet worden;
• eis bij het vervangen altijd een origineel onderdeel.

Houdt u zich aan het volgende:

• alleen koken, en geen ander gebruik van het apparaat;
• na uitpakken controleren op schade;
• de stroom van het apparaat afsluiten bij storingen en voordat u tot onderhoud overgaat;
• als de oven niet gebruikt wordt moet u de stroom uit- schakelen en de gaskraan dicht doen (indien aanwe- zig);
• gebruik ovenwanten voor het in- en uitladen van gerechten;
• pak het handvat van de deur altijd in het midden aan, aangezien de uiteinden warm kunnen worden door een eventuele luchtstroom;
• controleer altijd dat de knoppen in de positie “•”/“o” staan als het fornuis niet gebruikt wordt.
• als u het apparaat niet meer gaat gebruiken, sluit dan de stroom af en snijd de voedingskabel door.
• de fabrikant stelt zich niet aansprakelijk voor eventuele schade veroorzaakt door: foutief installeren, onjuist, verkeerd of onredelijk gebruik.

INSTALLATIE

Het installeren moet uitgevoerd worden door een bevoegde installateur en volgens de instrukties van de fabrikant. Een verkeerde aansluiting kan schade veroorzaken aan personen, dieren of dingen en voor deze gevallen kan de fabrikant niet verantwoordelijk worden gesteld.

Belangrijk: sluit altijd eerst de stroom af voordat u overgaat tot regelen, onderhoud enz.

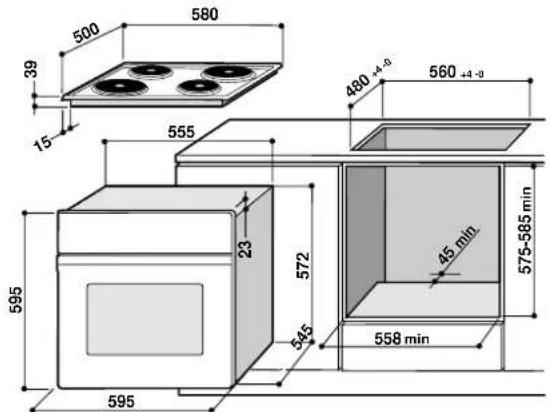

Installeren inbouwovens

Voor een goede werking van het apparaat moet het meubel de juiste kenmerken hebben. In de afbeelding vindt u de afmetingen van de uitspaarruimte voor het plaatsen onder de aanrecht of stapelbouw.

500 580 39 15 555 480 +4.0 560 +4.0 595 23 572 45 min 575-585 min 545 558 min 595

N.B.: Installatie voor aangifte energieverbruik

De achterwand van de uitspaarruimte moet verwijderd worden voor het luchten Het is het beste als de oven op twee houten randen steunt. Indien er een doorlopende steunplaat aanwezig is moet deze van een opening worden voorzien van minstens 45 x 560 mm.

De wanden van aangrenzende kastjes moeten van hittebestendig materiaal zijn. Vooral in het geval van kastjes met fineer moet de lijm bestand zijn tegen een temperatuur van 100 °C.

Volgens de veiligheidsnormen mogen de elektrische panelen na het installeren niet aanraakbaar zijn.

Alle beschermende onderdelen moeten zodanig zijn bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Voor het bevestigen van de oven aan het meubel opent u de ovendeur en schroeft u hem vast met 4 houtschroeven in de 4 gaten in de zijrand.

Elektrische aansluiting

De elektrische aansluiting aan het net moet worden uitgevoerd op het fornuis. De kookplaat wordt aan het fornuis aangesloten door middel van een speciale aansluiting. De fornuizen zijn ingesteld op wisselstroom met voltage en frequentie zoals aangegeven op het typeplaatje.

Monteren voedingskabel

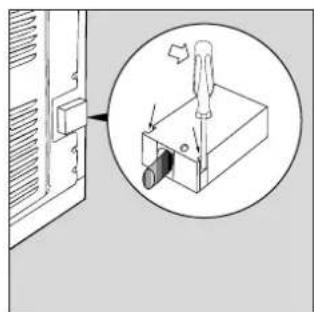

Opening klemmenbord:

- Licht de lipjes aan de zijkanten van de deksel van het klemmenbord op met behulp van een schroevendraaier;

- trek de deksel van het klemmenbord open

Het aansluiten van de kabel:

- schroef de schroef van de kabelklem en de schroeven van de contacten los

N.B: de overbruggingsklemmen zijn door de fabriek voorbestemd voor aansluiting aan 400V trifase (afb.D).

• voor het uitvoeren van de elektrische aansluitingen van de afbeeldingen F en G worden de twee

overbruggingsklemmen die zich in de doos bevinden gebruikt (afb. E - kenteken "P") - zet de kabel vast in de kabelklem en sluit de deksel.

400V 3N\~ H05RR-F 5x2.5 CEI-UNEL 35363

≡ N L 3 L 1 5 3 1 4 N

Afb. D

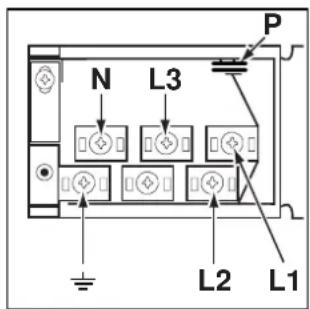

N L3 P L2 L1

Afb. E

230V 1N\~ H07RN-F 3x4 CEI-UNEL 35364

N L 5 3 1 4 2

Afb. F

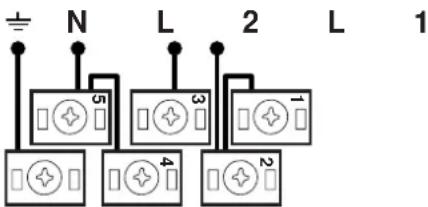

400V 2N\~ H05RR-F 4x2.5 CEI-UNEL 35363

N L 2 L 1 5 3 1 4 2

Afb. G

Het aansluiten van de voedingskabel aan het net

Bevestig een stekker op de voedingskabel, die geschikt is voor de lading die aangegeven wordt op het typeplaatje. In het geval er een directe aansluiting aan het net plaatsvindt, moet men tussen het apparaat en het net een veelpolige schakelaar aanbrengen met een minimum af-

L2stand tussen de kontaktpunten van 3 mm. Deze moet aan de lading aangepast zijn en aan de geldende normen voldoen (de geaarde kabel mag niet door de schakelaar onderbroken worden).

De voedingskabel moet zodanig geplaatst zijn, dat hij nergens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur.

Voor het aansluiten moet men kontroleren dat:

- De electrische veiligheid van dit apparaat is slechts dan verzekerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende normen voor electrische veiligheid. Het is belangrijk zich hiervan te verzekeren en, in geval van twijfel, een controle te laten uitvoeren door een bevoegde electricien. De fabrikant kan niet aansprakelijk worden gesteld voor schade die veroorzaakt is door nalatigheid betreffende het aarden van de installatie.

- Voordat het apparaat wordt aangesloten moet men zich ervan verzekeren dat de gegevens van het typeplaatje (op het apparaat en/of de verpakking) overeenkomen met de kenmerken van het electrische net en de gas-leiding.

- Controleer dat het electrische vermogen van het net en van de stopcontacten voldoende is voor het maximum vermogen van het apparaat zoals aangegeven op het typeplaatje. In geval van twijfel moet u zich tot een bevoegde electricien wenden.

- Als de stekker en het stopcontact niet passen, dan moet de stekker vervangen worden met een passende stekker door een bevoegde electricien. Deze moet vooral ook controleren dat de doorsnede van de kabels van het stopcontact voldoende is voor het vermogen van het apparaat. Het is in het algemeen af te raden adapters, dubbel.stekkers en/of verlengsnoeren te gebruiken. Als het gebruik hiervan onvermijdelijk is dan moet men enkelvoudige of meervoudige adapters en verlengsnoeren gebruiken die voldoen aan de geldende veiligheidsnormen. Let echter op de vermogensgrens van de stroom niet te overschrijden zoals deze is aangegeven op de enkele adapter en op de verlengsnoeren, en het maximum vermogen aangegeven op de meervoudige adapter. Stekker en stopcontact moeten gemakkelijk te bereiken zijn.

Technische gegevens

Afmetingen van de oven:

breedte : 43,5 cm

diepte: 43,5 cm

hoogte: 32 cm

Inhoud van de oven:

60 liters

ENERGY LABEL

Richtlijn 2002/40/CE op etiket van de elektrische ovens Norm EN 50304

Energieverbruik verklaring Klasse convectie Natuurlijk

verwarmingsfunctie: Statische

Voltage en frekwentie van de stroomverzorging:

230/400V \~ 3N 50/60Hz 8200W

it apparaat voldoet aan de volgende EEG lichtlijven:

• 75/23/EEG van 19/02/73 (laagspanning) en successievelijke modificaties;
• 89/336/ EEG van 03/05/89 (elektromagnetische compatibiliteit) en successievelijke modificaties;
• 93/68/EEG van 22/07/93 en successievelijke modificaties;
