Type product Trillings- en magneetcontactdetector (beveiligingsdetector)
Merk Satel
Model VD-1
Afmetingen detector (HxBxD) 26 x 112 x 29 mm
Afmetingen magneet (opbouw) 26 x 13 x 19 mm
Afmetingen magneet (inbouw) 28 x 10 x 10 mm
Gewicht 64 g
Voedingsspanning 12 V DC ±15%
Stroomverbruik (stand-by) 3,5 mA
Maximaal stroomverbruik 5,4 mA
Detectiemethode Piëzo-elektrische trilsensor + twee reedcontacten (magneet)
Bereik trildetectie (beton) 1,5 m
Bereik trildetectie (steen) 2,5 m
Bereik trildetectie (hout) 3,5 m
Bereik trildetectie (staal) 3 m
Bereik trildetectie (PVC) 2,25 m
Omgevingstemperatuur -10 °C tot +55 °C
Milieuklasse II (EN50130-5)
Beveiliging Sabotageschakelaar (openen/verwijderen behuizing), LED-indicatie
Aansluitingen +12V, TMP (NC), NC (alarm relais)
Instelmogelijkheden Pulstelling (0-7), gevoeligheid, inschakelen LED, selectie reedcontact, magneetcontact aan/uit
Onderhoud en reiniging Reinig met een droge, zachte doek. Gebruik geen oplosmiddelen of schoonmaakmiddelen.
Veiligheid Laagspanning (12V), sabotagebeveiliging tegen openen en verwijderen
Reparatie en reserveonderdelen Niet bedoeld voor reparatie door gebruiker; neem contact op met een erkende installateur.

Veelgestelde vragen - VD-1 Satel

Hoe installeer ik de VD-1 detector?
Schakel de voeding uit. Maak een gat in de behuizing voor de bekabeling, monteer de detector op een vaste ondergrond (bijv. raamkozijn), sluit de bekabeling aan op de aansluitingen (+12V, TMP, NC), stel de potentiometers en jumpers in, en bevestig de magneet op het bewegende deel (deur/raam) met de juiste afstand tot het reedcontact.
Wat betekenen de LED-knipperingen?
Kort knipperen: registratie van trillingen. LED 2 seconden aan: alarm van trildetector. LED continu aan: magneetcontact geactiveerd. Na opstarten of wijzigen van pulstelling knippert de LED het aantal pulsen (3 keer herhaald).
Hoe stel ik het aantal pulsen (trillingen) in?
Draai aan potentiometer ① om het aantal trillingen in te stellen dat binnen 30 seconden moet worden gedetecteerd voordat alarm wordt gegenereerd. Waarden van 0 tot 7; bij 0 veroorzaakt één sterke trilling direct alarm. Het aantal pulsen wordt getoond door de LED.
Hoe pas ik de gevoeligheid van de trildetector aan?
Draai aan potentiometer ② voor de gevoeligheid. Eén trilling die voldoet aan de gevoeligheidscriteria zal alarm geven. Parameters worden onafhankelijk geanalyseerd: een harde klap of meerdere kleine trillingen kunnen alarm geven.
Kan ik zowel trilling- als magneetdetectie tegelijk gebruiken?
Ja, de detector heeft beide functies. U kunt het magneetcontact in- of uitschakelen via jumper ⑨. De LED geeft beide alarmen weer: 2 seconden voor trilling, continu voor magneetcontact.
Wat moet ik doen als de LED niet brandt?
Controleer of de LED is ingeschakeld met jumper ④. Als de LED uitgeschakeld is, zal deze niet branden tijdens alarm. Controleer ook de voeding (12V DC) en de zekering van het alarmsysteem.
Hoe test ik de detector na installatie?
Schakel de LED in (jumper ④ aan). Geef een klap op de ondergrond waar de detector is gemonteerd; de LED moet 2 seconden branden. Als het magneetcontact wordt gebruikt, open de deur/raam; de LED moet continu gaan branden.
Wat is het maximale bereik van het magneetcontact?
De maximale afstand tussen magneet en reedcontact is afhankelijk van de installatie. Zie Fig. 5 in de handleiding voor de exacte afstand, maar de locatie van de reedcontacten is aangegeven in Fig. 3. Monteer de magneet niet op ferromagnetische ondergronden of dichtbij sterke magnetische/elektrische velden.
Is de VD-1 geschikt voor buitengebruik?
Nee, het apparaat is alleen ontworpen voor installatie binnenshuis (milieuklasse II). Buitengebruik kan leiden tot storingen door vocht en temperatuurextremen.
Hoe schakel ik de LED-indicatie uit?
Verwijder of plaats de jumper ④ op de andere positie om de LED uit te schakelen. De LED gaat dan niet branden bij alarm, wat nuttig is voor verborgen installaties.

Gebruikersvragen over VD-1 Satel

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Detector in PDF-formaat gratis! Vind uw handleiding VD-1 - Satel en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. VD-1 van het merk Satel.

GEBRUIKSAANWIJZING VD-1 Satel

De VD-1 detector detecteert trillingen welke in verband staan met pogingen om een deur of raam te forceren (trildetector) en detecteert het openen van een deur of raam (magneetcontact).

1. Eigenschappen

• Piëzo-elektrische sensor.
- Geavanceerde signaalverwerking van de piëzo-elektrische sensor.
- Twee reedcontacten voor keuze hoe het magneet geïnstalleerd wordt.
- LED indicatie.
- Sabotage schakelaar tegen het openen en verwijderen van de behuizing.

2. Specifications

Voedingsvoltage12 V DC ±15%
Stand-by verbruik3.5 mA
Maximum verbruik5.4 mA
Relais contacten waarde (belasting)40 mA / 16 V DC
Werkingsbereik van de trildetector, afhankelijk van de ondergrond:
beton1.5 m
steen2.5 m
hout3.5 m
staal3 m
PVC2.25 m

Milieu klasse conform de EN50130-5 ...... II

Werking temperatuur bereik....-10 °C...+55 °C

Detector behuizing afmetingen 26 x 112 x 29 mm

Opbouw magneet behuizing afmetingen 26 x 13 x 19 mm

Opbouw magneet afstandshouder afmetingen 26 x 13 x 3,5 mm

Inbouw magneet behuizing afmetingen ....28 x 10 x 10 mm

Gewicht....64 g

De verklaring van overeenstemming kan worden geraadpleegd op www.satel.eu/ce

3. Omschrijving

Alarmen

De detector rapporteert een alarm in de volgende situaties:

• registreren van sterke trillingen,
- registreren van een vooraf ingesteld aantal zwakke trillingen,
- openen van het reedcontact na verwijdering van de magneet,
- openen van het sabotagecontact (sabotage alarm).

Print

1

ON OFF ON OFF LED ④

① ② ③ ④ OFF LED +12U CON TIP TWP NC NC ⑤ ⑥ ⑦ ⑧ ON ON A B SUTCH REED h

ON OFF ON REED SWITCH OFF OFF ON REED SWITCH

10 A REED SWITCH B A B REED SWITCH B A

① potentiometer voor het instellen van het aantal pulsen (trillingen), waarbij registratie daarvan gedurende 30 seconden, een alarm zal veroorzaken. Alle trillingen worden gemeten ook als deze niet aan de gevoeligheid criteria voldoen. U kunt waardes instellen van 0 tot 7 pulsen. Bij het instellen van de waarde 0 zal alleen de trilling, welke voldoet aan de gevoeligheid criteria, een alarm veroorzaken. Nadat de instellingen gewijzigd zijn zullen de nieuwe waardes worden weergegeven via de LED (het aantal knipperingen correspondeert met het aantal pulsen).
② potentiometer voor het instellen voor de gevoeligheid van de trildetector. Registreren van één enkele trilling, welke voldoet aan de gevoeligheid criteria, zal een alarm veroorzaken.

Opmerking: Parameters worden onafhankelijk voor de trildetector geanalyseerd. De detector zal worden geactiveerd bij het signaleren van een enkele sterke trilling veroorzaakt door een harde klap of na meerdere kleine trillingen veroorzaakt door meerdere korte klappen.

③ rood gekleurde LED. De LED geeft het volgende aan:

  • registreren van trillingen – korte knipperen,
  • activering van de trildetector – LED aan voor 2 seconden,
  • activering van het magneetcontact - LED continue aan als het magneetcontact geactiveerd is.

Tevens geeft de LED het aantal pulsen aan welke ingesteld zijn met de potentiometer. Deze informatie wordt weergegeven na het opstarten van de detector en nadat de instellingen met de potentiometer gewijzigd zijn. Het aantal pulsen wordt weergegeven door middel van een overeenkomstig aantal keer knipperen van de LED. Deze volgorde wordt drie keer herhaald.

④ jumper voor het in/uitschakelen van de LED indicaties.
⑤ sabotage schakelaar.

⑥ aansluitingen:

+12V - voedingsingang.

TMP - sabotage uitgang (NC).

NC - alarm uitgang (NC relais).

⑦ reedcontact A.
⑧ reedcontact B.
⑨ jumper voor het in/uitschakelen van het magneetcontact.
⑩ jumper voor het selecteren van het gewenste reedcontact.

4. Installatie

Satel VD-1 - Installatie - 1

Koppel altijd de voeding los van het systeem voordat u enige elektrische aansluitingen maakt.

Het apparaat is ontworpen voor installatie binnenshuis. Indien het magneetcontact gebruikt wordt dient de detector op een vaste ondergrond geïnstalleerd te worden (bijv. raam of deurkozijn) en het magneet op het beweegbare vlak (bijv. raam of deur). Het installeren van het magneetcontact op ferromagnetische ondergronden en/of dichtbij sterke magnetische en elektrische velden wordt niet geadviseerd omdat dit kan resulteren in het niet werken van het apparaat.

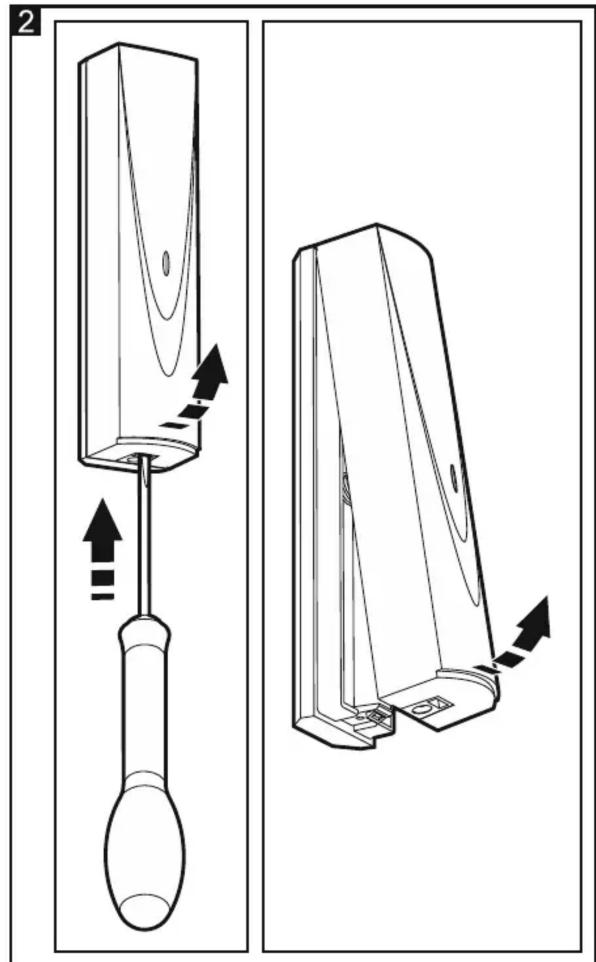

  1. Open de detector behuizing (Fig. 2).

Satel VD-1 - Koppel altijd de voeding los van het systeem voordat u enige elektrische aansluitingen maakt. - 1

  1. Maak een gat in de behuizing voor de bekabeling.
  2. Voer de kabel in, in de daarvoor gemaakte opening.

  3. Maak de behuizing vast (Fig. 4). Pluggen en schroeven worden bij de detector meegeleverd.

  4. Sluit de bekabeling aan op de corresponderende aansluitingen.
  5. Gebruik de potentiometer en jumpers om de instellingen van de detector te configureren.
  6. Sluit de behuizing van de detector.

Satel VD-1 - Koppel altijd de voeding los van het systeem voordat u enige elektrische aansluitingen maakt. - 2

  1. Bevestig de magneet, rekening houdend met de maximaal toegestane afstand tot het reedcontact (Fig. 5). De getoonde afstand heeft betrekking op een magneet geïnstalleerd ter hoogte van het reedcontact. De locatie van de reedcontacten wordt getoond in Fig. 3.

Satel VD-1 - Koppel altijd de voeding los van het systeem voordat u enige elektrische aansluitingen maakt. - 3

5. Opstarten en testen van de detector

Opmerking: Voor het testen van de detector dient u de LED in te schakelen.

  1. Schakel de voeding van de detector in. Het knipperen van de LED betekent het aantal trillingen waarna een alarm geactiveerd wordt.
  2. Geef een klap op de ondergrond waarop de detector geïnstalleerd is. De LED dient aan te gaan voor 2 seconden.
  3. Indien u gebruik maakt van het magneetcontact, haal dan de magneet weg van de detector (raam / deur openen). De LED dient aan te gaan.
