Type product	Hoog rendement gasgestookte wandketel
Merk	Remeha
Model	Quinta 90
Nominaal vermogen (50/30°C)	89,5 kW
Nominaal vermogen (80/60°C)	84,2 kW
Rendement bij lage temperatuur	97,3%
Toestelcategorie	II2EK3P (G20, G25.3, G31)
Rookgasafvoer diameter	100 mm
Rookgasafvoertypes	B23P, C13, C33, C53, C63, C93
CV aansluitingen (aanvoer/retour)	1 1/4" buitendraad
Gasaansluiting	3/4" buitendraad
Condensaansluiting	22,5 mm
Elektrische voeding	230 V / 50 Hz
Elektrisch verbruik (vollast)	0,111 kW
Stand-by verbruik	0,004 kW
Waterinhoud	9,4 liter
Max. waterdruk	6 bar
Max. watertemperatuur	110 °C
Gewicht (zonder verpakking)	ca. 67 kg
Afmetingen (hoogte × breedte × diepte)	Zie afbeelding 145 in de handleiding
Bediening	e-Smart platform met HMI I-control display
Onderhoudsinterval	Jaarlijks door erkend installateur
Veiligheidsvoorzieningen	Vorstbeveiliging, gasdrukschakelaar, oververhittingsbeveiliging, CO-detector aanbevolen
Geluidsvermogensniveau (LwA)	59,5 dB(A)

Veelgestelde vragen - Quinta 90 Remeha

Hoe moet ik de sifon vullen?

Vul de sifon met water voordat u de ketel in bedrijf stelt. Dit voorkomt CO-vergiftiging. Draai de dop van de sifon los en giet water tot het overloopt. Plaats de dop terug en controleer of de afvoer vrij is.

Wat moet ik doen bij een gaslucht?

Sluit onmiddellijk de gastoevoer af. Gebruik geen vuur, rook niet en schakel geen elektrische apparaten in. Open ramen en deuren. Verlaat de woning en neem contact op met een erkend installateur of het gasbedrijf.

Hoe schakel ik de zomermodus in?

Ga naar Hoofdmenu > Gebruikersinstellingen > Buitentemperatuur > Geforc. zomermodus. Selecteer 'Aan' om de zomermodus te activeren. De ketel zal dan alleen sanitair warm water produceren en niet voor verwarming starten.

Hoe stel ik het kinderslot in?

Ga naar Hoofdmenu > Systeeminstellingen > Display-instellingen > Kinderslot. Selecteer 'Ja' om het kinderslot te activeren. Het scherm wordt na 5 minuten inactiviteit geblokkeerd. Ontgrendel door tegelijk op de menutoets en de instellingentoets te drukken.

Wat betekent foutcode H.01.09?

Foutcode H.01.09 duidt op een te lage gasdruk. De ketel wordt gedurende 10 minuten geblokkeerd. Controleer de gasdruk en de gasdrukschakelaar. Neem contact op met een erkend installateur.

Hoe vaak moet onderhoud worden uitgevoerd?

Remeha adviseert jaarlijks onderhoud door een erkend installateur. Dit omvat het reinigen van de sifon, controleren van waterkwaliteit, brander en warmtewisselaar, en het testen van veiligheidsvoorzieningen.

Kan ik de Quinta 90 in een cascade plaatsen?

Ja, de Quinta 90 ondersteunt cascaderegeling tot maximaal 8 ketels. Gebruik de S-Bus-aansluitingen op de Quick connect en stel de master/slave configuratie in via de parameter 'Cascade regeling B'.

Wat zijn de eisen voor de rookgasafvoer?

Gebruik uitsluitend goedgekeurd materiaal (bijv. Burgerhout, Cox Geelen, Ubbink) met temperatuurklasse T120 of hoger. De horizontale delen moeten een helling van minimaal 50 mm per meter richting de ketel hebben. Raadpleeg de handleiding voor maximale lengtes.

Wat is de minimale waterdruk?

De minimale waterbedrijfsdruk is 0,8 bar. Controleer regelmatig de waterdruk van de CV-installatie en vul bij indien nodig. Bij te lage druk kan de ketel storing geven.

Hoe schakel ik de ketel uit voor langere tijd?

Schakel de ketel uit met de aan/uit-schakelaar. Sluit de gastoevoer af. Laat de installatie vorstvrij door de ketel aan te laten of het systeem af te tappen. Let op: de vorstbeveiliging werkt alleen als de ketel ingeschakeld is.

GEBRUIKSAANWIJZING Quinta 90 Remeha

Installatie- en gebruikershandleiding Hoog rendement gasgestookte wandketel

Quinta

45 - 65 - 90 - 115

Geachte klant,

Dank u voor de aanschaf van dit apparaat. Lees deze handleiding zorgvuldig door voordat u het product gebruikt en bewaar deze op een veilige plaats voor toekomstig gebruik. Om te zorgen voor een voortdurende veilige en goede werking, raden wij aan het product regelmatig te laten onderhouden. Onze Service en klantenservice-organisatie kan hierbij helpen. Wij hopen dat u jarenlang plezier zult beleven aan het product.

Inhoudsopgave

1 Veiligheid....6

1.1 Algemene veiligheidsvoorschriften 6
1.2 Veiligheidsinstructies voor de installateur 7
1.3 Veiligheidsinstructies voor de eindgebruiker ....7
1.4 Aansprakelijkheden....8

1.4.1 Aansprakelijkheid van de fabrikant 8
1.4.2 Aansprakelijkheid van de installateur 8
1.4.3 Aansprakelijkheid van de gebruiker 9

2 Over deze handleiding 9

2.1 Algemeen 9
2.2 Aanvullende documentatie 9
2.3 In de handleiding gebruikte symbolen 9

3 Beschrijving van het product 10

3.1 Verwarmingsketeltypen 10

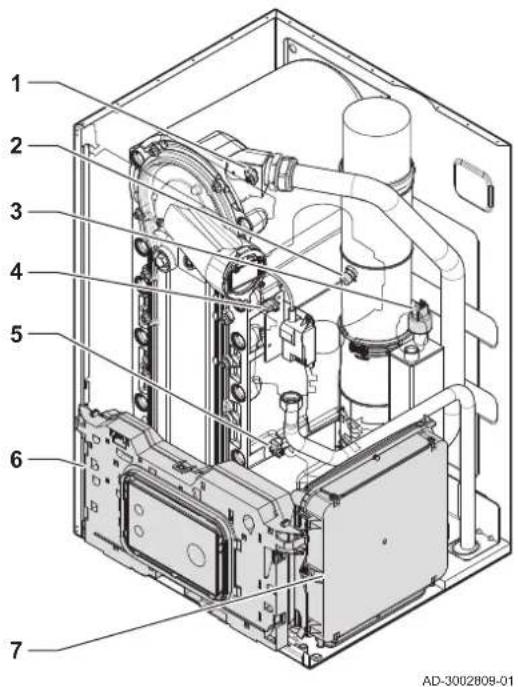

3.2 Voornaamste componenten 10

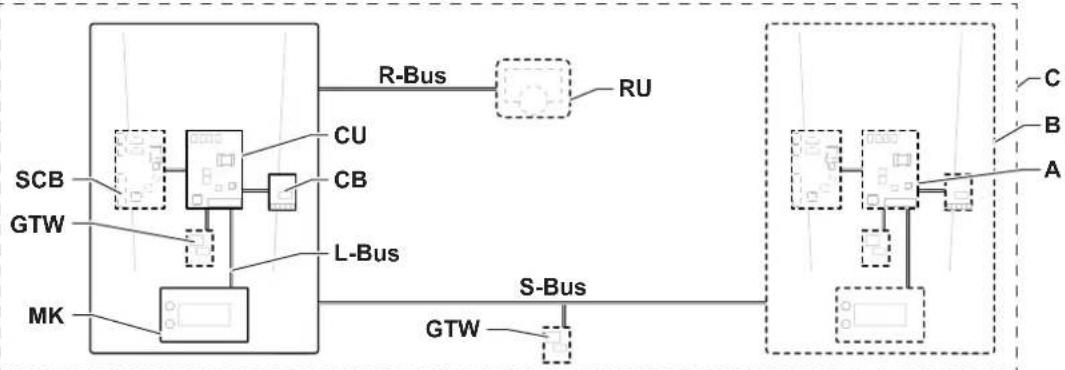

3.3 Inleiding tot het e-Smart besturingsplatform 12

4 Voor de installatie 13

4.1 Installatievoorschriften 13
4.2 Locatie-eisen 13
4.3 Eisen aan de wateraansluitingen 14

4.3.1 Eisen aan de CV-aansluitingen 14

4.4 Eisen aan de condensafvoer 15
4.5 Eisen aan de gasaansluiting 15

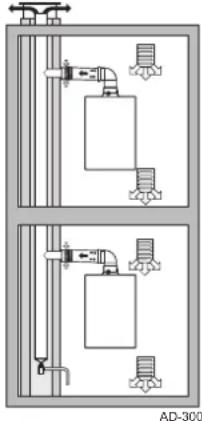

4.6 Eisen aan het rookgasafvoersysteem 15

4.6.1 Classificatie 15
4.6.2 Materiaal 18
4.6.3 Afmetingen rookgasafvoerleiding 19
4.6.4 Lengte van de rookgasafvoer- en luchttoevoerleidingen 19
4.6.5 Aanvullende richtlijnen 21

4.7 Eisen aan de elektrische aansluitingen....21
4.8 Waterkwaliteit en waterbehandeling 21
4.9 Installatievoorbeelden 22

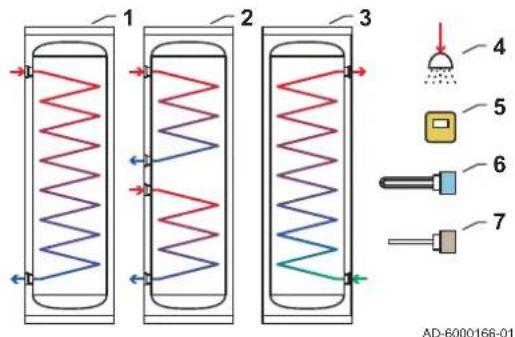

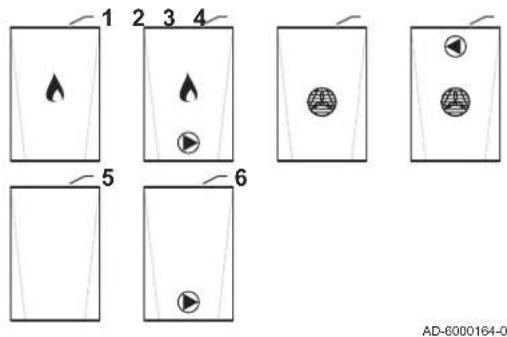

4.9.1 Toegepaste symbolen 22

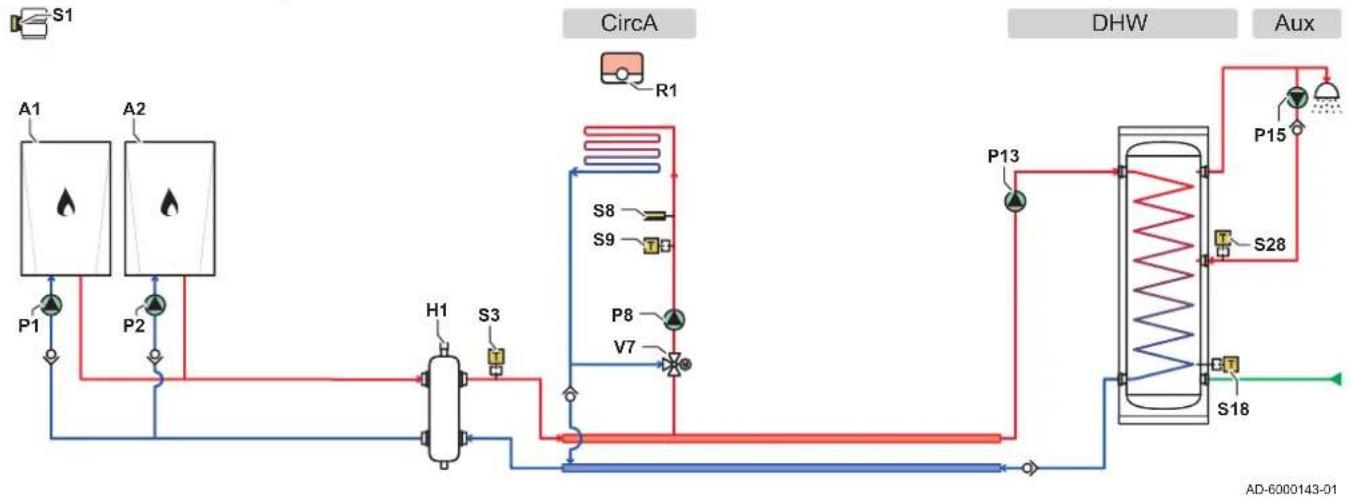

4.9.2 Cascade van twee verwarmingsketels - 1 circuit (Mengcircuit voor vloerverwarming) - Sanitair-warmwaterboiler met één sensor .... 23

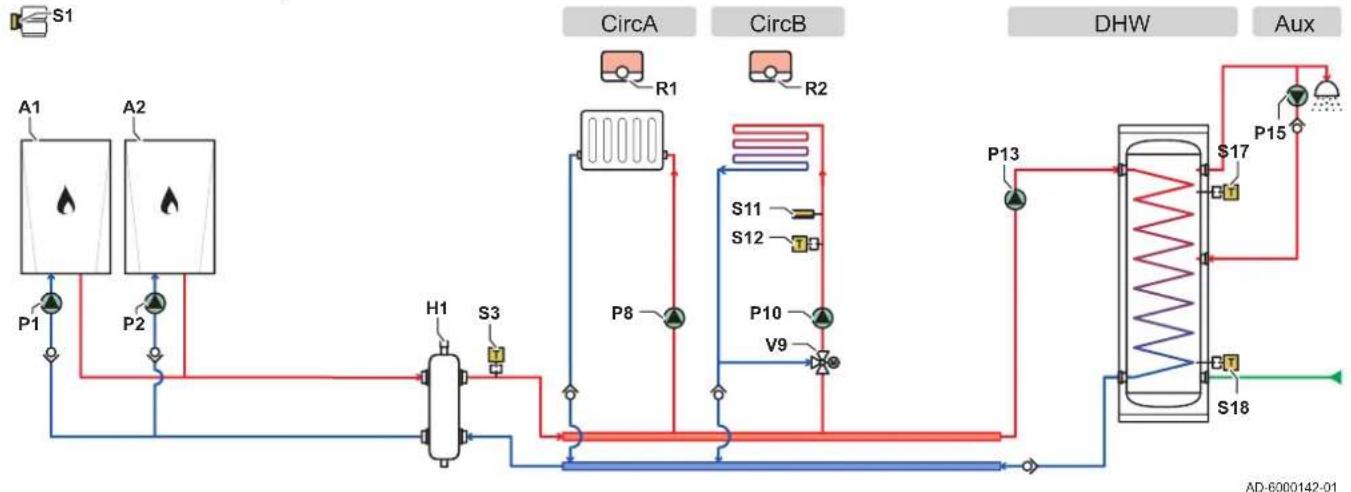

4.9.3 Cascade van twee verwarmingsketels - 2 circuits (Direct circuit, Mengcircuit voor vloerverwarming) - Sanitair-warmwaterboiler met twee sensoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.9.4 Cascade van twee verwarmingsketels - 2 circuits (Direct circuit, Mengcircuit voor vloerverwarming) - Sanitair-warmwaterboiler met één sensor....26

5 Installatie 27

5.1 Positionering van de verwarmingsketel 27
5.2 Installatie doorspoelen 28

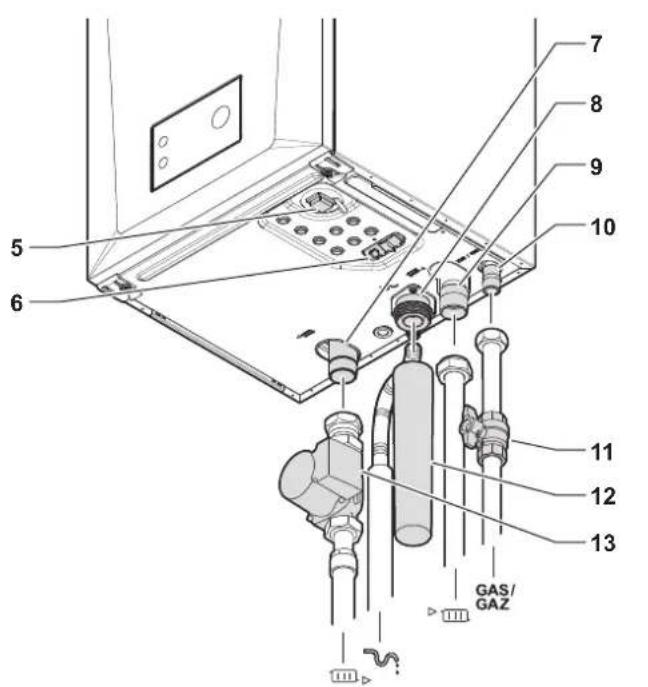

5.3 Verwarmingssysteem aansluiten 28
5.4 Aansluiten van de afvoer 29
5.5 De gaspijp aansluiten 29
5.6 Aansluiting van de luchtinlaat en rookgasafvoer 29

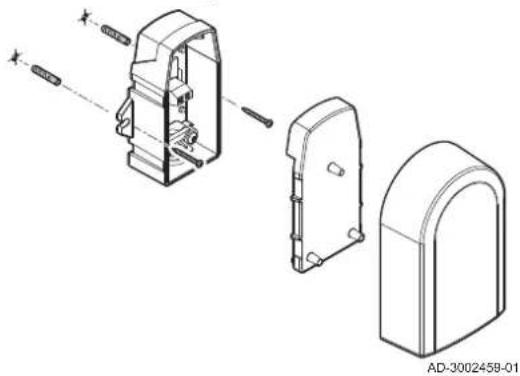

5.7 De buitentemperatuursensor monteren 29
5.8 Elektrische aansluitingen 30

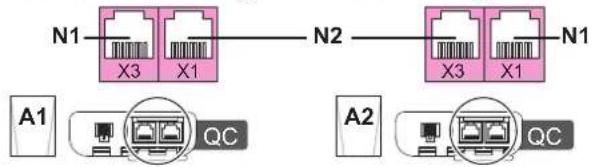

5.8.1 Quick connect locatie .30
5.8.2 Printplaatlocaties 31

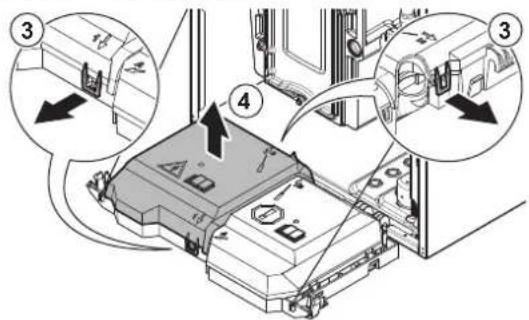

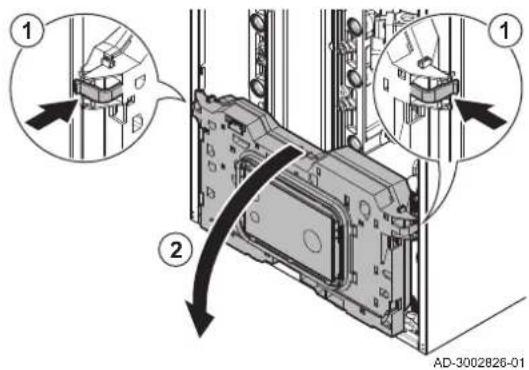

5.8.3 Toegang tot de controlbox 32

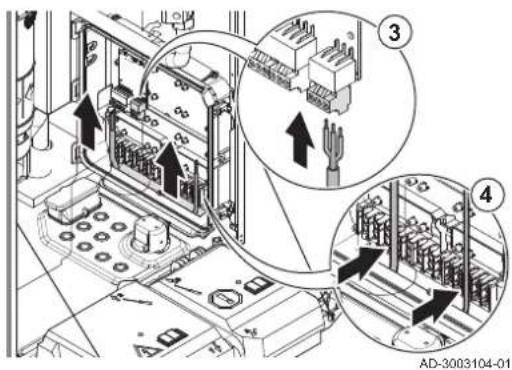

5.8.4 Toegang tot de uitbreidingsbox (optioneel) 34

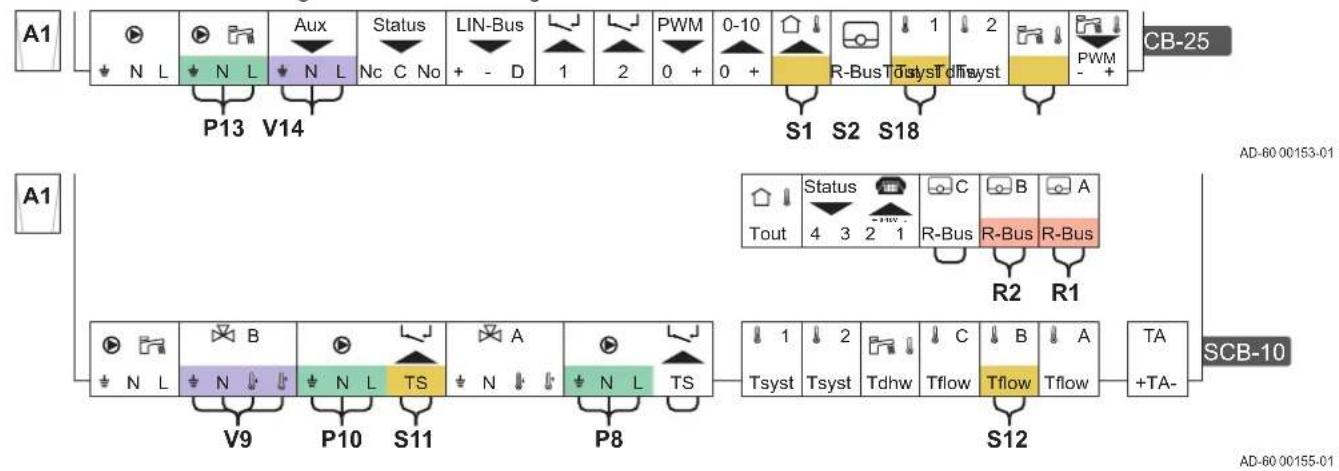

5.8.5 Inleiding tot de CB-25 aansluitprintplaat 34
5.8.6 De aansluitprint CB-25 .36

6 Voor inbedrijfstelling 45

6.1 Controlelijst vóór inbedrijfstelling 45

6.1.1 De sifon vullen 45
6.1.2 Installatie vullen 45
6.1.3 Gascircuit voorbereiden 46

6.2 Beschrijving van het bedieningspaneel 46

6.2.1 Componenten van het bedieningspaneel 46

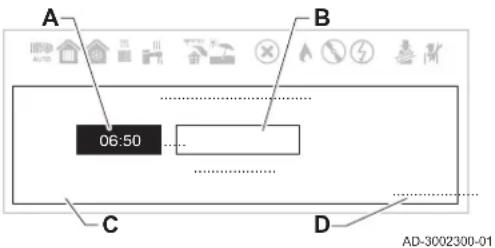

6.2.2 Beschrijving van het hoofdscherm 46
6.2.3 Beschrijving van het zonescherm 48
6.2.4 Beschrijving van het hoofdmenu 49
6.2.5 Beschrijving van het stand-byscherm 49

7 Inbedrijfstelling 50

7.1 Inbedrijfstellingsprocedure 50
7.2 Gasinstellingen 50

7.2.1 Fabrieksinstelling 50
7.2.2 Aanpassing aan een ander gastype 51

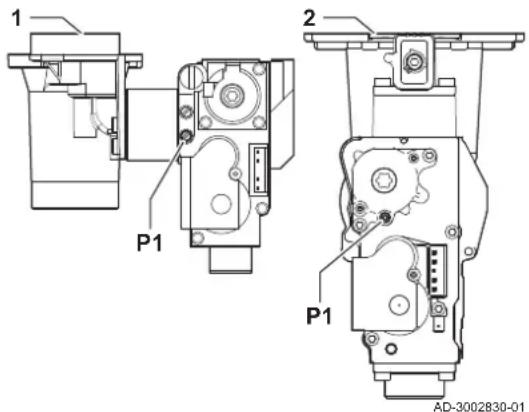

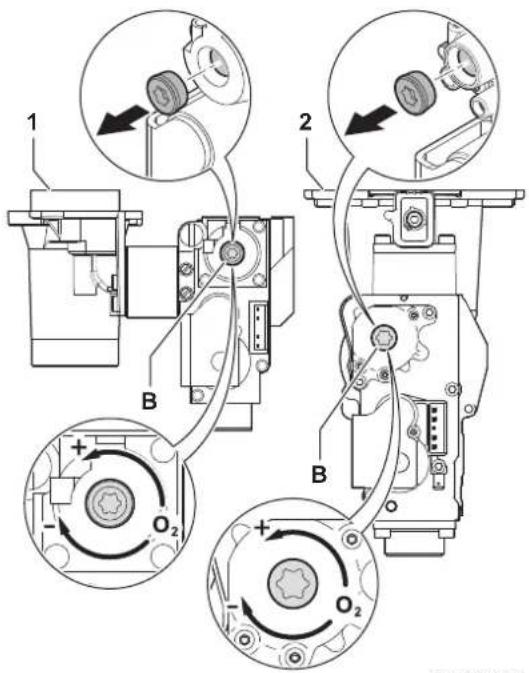

7.2.3 Controle en instelling van de gas/lucht-verhouding 52

7.3 Laatste aanwijzingen 56

8 Instellingen 57

8.1 Inleiding op parametercodes .....57
8.2 Toegang tot het installateursniveau 57
8.3 Parameters, tellers en signalen zoeken 57
8.4 De vaste combinaties instellen 58

8.4.1 Cascademanagement activeren 58
8.4.2 SWW circulatie activeren 58
8.4.3 SWW mengen activeren 59
8.4.4 Gelaagd SWW activeren 59
8.4.5 Ventilatie van verwarmingsketelruimte activeren ....60

8.5 De ingangen en uitgangen instellen 60

8.5.1 De ingang instellen 60
8.5.2 De uitgang instellen 64

8.6 Parameterlijst 66

8.6.1 CU-GH22-regeleenheid parameters 66

9 Onderhoud 78

9.1 Onderhoudsvoorschriften 78
9.2 Onderhoudsmelding 79
9.3 Voorbereiding 79

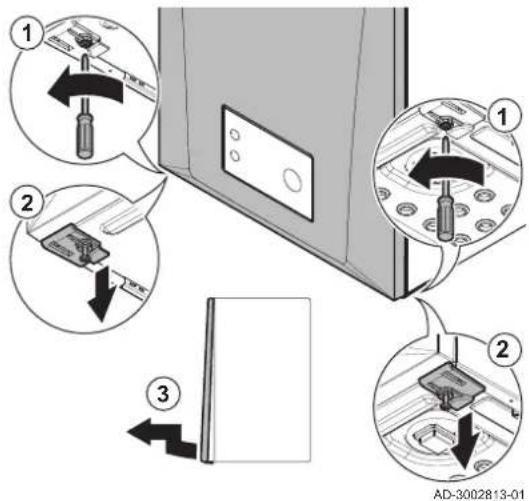

9.4 Verwarmingsketel openen 80
9.5 Standaard inspectie- en onderhoudswerkzaamheden 80

9.5.1 Controle van de waterkwaliteit 81
9.5.2 De sifon reinigen 81

9.6 Afsluitende werkzaamheden 81

9.7 Verwijdering en recycling 82

9.7.1 Verwijdering 82

10 Bij storing 82

10.1 Storingscodes 82

10.1.1 Weergave van storingscodes 82
10.1.2 Waarschuwing 83
10.1.3 Blokkering 85
10.1.4 Vergrendeling 88

10.2 Fouthistorie 92

10.2.1 Het storingsgeheugen weergeven en wissen 92

11 Gebruikersinstructies ....92

11.1 Opstarten 92
11.2 Vakantiemodus voor alle zones activeren 93
11.3 De verwarmingstemperatuur van een zone wijzigen 93

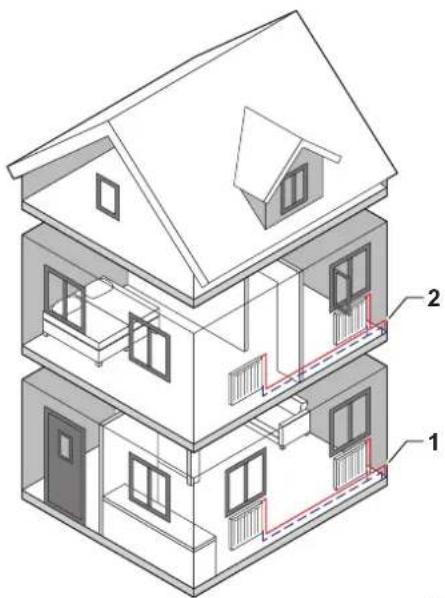

11.3.1 Definitie van zone 93
11.3.2 De naam en het pictogram van een zone wijzigen 93
11.3.3 De bedrijfsmodus van een zone wijzigen 94

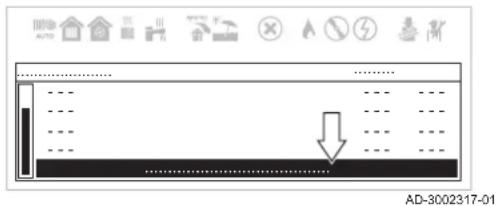

11.3.4 Klokprogramma om de zonetemperatuur te regelen 95
11.3.5 Verwarmingstemperaturen wijzigen 98
11.3.6 Zonetemperatuur tijdelijk wijzigen 98

11.4 De sanitair-warmwatertemperatuur wijzigen 99

11.4.1 Sanitair warm water in-/uitschakelen 99
11.4.2 Instellingen sanitair warm water 99
11.4.3 De comfort- en verlaagde warmwatertemperaturen wijzigen 99

11.4.4 De bedrijfsmodus van het sanitair warm water wijzigen 100
11.4.5 Tijdprogramma om de SWW-temperatuur te regelen 100
11.4.6 De sanitair-warmwatertemperatuur tijdelijk verhogen 102
11.5 De centrale verwarming in-/uitschakelen 103
11.6 Zomermodus....103
11.6.1 Zomermodus handmatig activeren 103
11.6.2 Zomermodus automatisch activeren 104
11.7 Bedrijfsmodus wijzigen 104
11.8 Wijzigen van de instellingen van het bedieningspaneel 104
11.8.1 Land, taal en tijd instellen 105
11.8.2 Informatie installateur weergeven 106
11.8.3 Contrastwaarde van de gebruikersinterface wijzigen 106
11.8.4 Kinderslot in- of uitschakelen 106
11.9 Douchetijdfunctie wijzigen 107
11.10 Vorstbeveiliging 108
11.11 Ommanteling reinigen 108
11.12 Uitschakelen 108

12 Technische specificaties 108

12.1 Goedkeuringen 108

12.1.1 Certificeringen 108
12.1.2 Toestelcategorieën 109
12.1.3 Richtlijnen 109
12.1.4 Fabriekstest 109

12.2 Afmetingen en aansluitingen 110
12.3 Elektrisch schema....111
12.4 Technische gegevens 112
12.5 Hydraulische weerstand 114

13 Bijlage 115

13.1 ErP-informatie 115

13.1.1 Productkaart 115
13.1.2 Pakketkaart 116

13.2 EG-conformiteitsverklaring 117

1 Veiligheid

1.1 Algemene veiligheidsvoorschriften

Gevaar

Gevaarlijk toestel

Risico op letsel voor niet-gekwalificeerde gebruikers.

• Dit toestel is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het toestel door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om te voorkomen dat ze met het toestel spelen.

Gevaar

Rookgaslekkage

Risico op CO-vergiftiging.

- Plaats een CO-detector in de buurt van het toestel.

Gevaar

Gasgestookt toestel

Risico op brand.

- Installeer rookmelders op geschikte locaties.

Waarschuwing

Gevaarlijk toestel

Risico op letsel.

- Installatie, inbedrijfstelling, onderhoud en buitenbedrijfstelling van het toestel en systeem mag uitsluitend worden uitgevoerd door een gekwalificeerde installateur, in overeenstemming met de voorschriften en de informatie in de handleiding.

Gevaar voor elektrische schok

Hoge spanningen

Risico van elektrische schok door onjuist geïnstalleerde voedingskabel.

- Een beschadigde voedingskabel moet vervangen worden door de oorspronkelijke fabrikant, de dealer van de fabrikant of een erkend installateur.

Gevaar voor elektrische schok

Hoge spanningen

Gevaar voor elektrische schok.

• De voeding van het toestel moet te allen tijde uitgeschakeld kunnen worden.
• De contactdoos waarop het toestel aangesloten is, moet te allen tijde toegankelijk zijn.

Aanwijzing

Schade door bevriezing

Schade aan het product.

- Installeer het toestel in een vorstvrije ruimte.

Belangrijk

Het toestel moet altijd toegankelijk zijn.

Belangrijk

Houd alle meegeleverde documentatie in de buurt van het toestel.

Belangrijk

Instructie- en waarschuwingslabels mogen nooit verwijderd of afgedekt worden. Ze moeten tijdens de hele levensduur van het toestel duidelijk leesbaar blijven. Vervang beschadigde of onleesbare instructie- en waarschuwingsstickers onmiddellijk.

Belangrijk

Wijzigingen aan het toestel mogen alleen worden uitgevoerd na schriftelijke toestemming van Remeha.

1.2 Veiligheidsinstructies voor de installateur

Gevaar

Gaslek

Risico op explosie.

• Als u gas ruikt, doe dan altijd het volgende:
• Gebruik geen vuur, rook niet en gebruik geen elektrische contacten zoals een deurbel, lichtknop of liftknop.
• Sluit de gastoevoer af.
• Open de ramen.
• Spoor mogelijke lekkages op en dicht deze onmiddellijk af.
• Waarschuw het gasbedrijf als het lek voor de gasmeter zit.

Gevaar

Rookgaslekkage

Risico op CO-vergiftiging.

• Als u rookgassen ruikt, doe dan altijd het volgende:
  • Zet de verwarmingsketel uit.
• Open de ramen.
• Spoor mogelijke lekkages op en dicht deze onmiddellijk af.

Waarschuwing

Incompatibiliteit van componenten

Gevaarlijke situaties vanwege niet-combineerbare componenten.

- Gebruik uitsluitend originele reserveonderdelen. Als dit niet het geval is, vervalt de garantie.

1.3 Veiligheidsinstructies voor de eindgebruiker

Gevaar

Gaslek

Risico op explosie.

• Als u gas ruikt, doe dan altijd het volgende:
• Gebruik geen vuur, rook niet en gebruik geen elektrische contacten zoals een deurbel, lichtknop of liftknop.
• Sluit de gastoevoer af.
• Open de ramen.
• Ontruim de woning.
• Neem contact op met een erkend installateur.

Gevaar

Rookgaslekkage

Risico op CO-vergiftiging.

• Als u rookgassen ruikt, doe dan altijd het volgende:
  • Zet de verwarmingsketel uit.
• Open de ramen.
• Ontruim de woning.
• Neem contact op met een erkend installateur.

Waarschuwing

Gevaarlijk toestel

Risico op letsel voor niet-gekwalificeerde gebruikers.

- Het gebruik van het toestel en de installatie door u als eindgebruiker dient zich te beperken tot de handelingen zoals omschreven in het hoofdstuk voor de gebruiker. Alle andere handelingen mogen alleen worden uitgevoerd door een gekwalificeerde installateur/technicus.

Opgelet

Hete onderdelen

Verbrandingsgevaar.

- Raak de rookgaspijpen niet aan. De temperatuur van de rookgasleidingen kan meer dan 60 °C worden.

Opgelet

Hete onderdelen

Verbrandingsgevaar.

- Raak radiatoren niet langdurig aan. De temperatuur van de radiatoren kan meer dan 60 °C worden.

Opgelet

Warm water

Verbrandingsgevaar.

- Wees voorzichtig met het sanitair warm water. De temperatuur van het sanitair warm water kan meer dan 65 °C worden.

Opgelet

Slijtage van componenten

Gevaarlijke situaties vanwege versleten componenten.

- Zorg ervoor dat het toestel periodiek onderhouden wordt. Neem contact op met een erkend installateur of sluit een onderhoudscontract af voor de servicebeurt van het toestel.

Aanwijzing

Geblokkeerde condensafvoer

Schade aan het product.

• Wijzig of dicht de condensafvoer niet af.
• Wanneer een condensaat-neutralisatiesysteem is toegepast, dient dit regelmatig volgens de voorschriften van de fabrikant te worden gereinigd.

Aanwijzing

Laag waterniveau

Schade aan het product.

• Controleer regelmatig de waterdruk van de cv-installatie.
• Vul de installatie bij als de waterdruk te laag is.

Aanwijzing

Schade door bevriezing

Schade aan het product.

• Laat het toestel ingeschakeld staan, zodat de vorstbeveiliging kan werken. De vorstbeveiliging werkt niet als het toestel is uitgeschakeld.
• Tap het toestel en de CV-installatie af als u voor langere tijd geen gebruik maakt van de woning en er kans is op vorst.

1.4 Aansprakelijkheden

1.4.1 Aansprakelijkheid van de fabrikant

Onze producten worden vervaardigd volgens de eisen van de verschillende toepasselijke richtlijnen. Ze worden daarom afgeleverd met de C-markering en eventueel noodzakelijke documenten. In het belang van de kwaliteit van onze producten brengen wij doorlopend verbeteringen aan. Daarom houden wij ons het recht voor de in dit document vermelde specificaties te wijzigen.

In de volgende gevallen zijn wij als fabrikant niet aansprakelijk:

• Het niet-opvolgen van de instructies voor de installatie en het onderhoud van het product.
• Het niet-opvolgen van de gebruiksvoorschriften van het product.
• Gebrekkig of onvoldoende onderhoud van het product.

1.4.2 Aansprakelijkheid van de installateur

De installateur is aansprakelijk voor de installatie en de eerste inbedrijfstelling van het product. De installateur moet de volgende instructies in acht nemen:

• Lees en volg de instructies in de handleidingen van het product.
• Installeer het product overeenkomstig de geldende wetgeving en normen.
• Voer de eerste inbedrijfstelling en eventueel benodigde controles uit.
• Leg de installatie uit aan de gebruiker.
• Als onderhoud noodzakelijk is, waarschuw dan de gebruiker voor de controle- en onderhoudsplicht betreffende het product.
  • Overhandig alle bij het product geleverde veiligheidsinstructies en gebruikershandleidingen aan de gebruiker.

1.4.3 Aansprakelijkheid van de gebruiker

Om het optimaal functioneren van het systeem te garanderen moet u de volgende aanwijzingen in acht nemen:

• Lees en volg de instructies in de handleidingen van het product.
• Vraag de hulp van een erkende installateur voor de installatie en de eerste inbedrijfstelling.
• Vraag aan de installateur uitleg over uw installatie.
• Laat de benodigde inspecties en onderhoud uitvoeren door een erkende installateur.
• Bewaar de verstrekte handleidingen in goede staat en in de buurt van het product.

2 Over deze handleiding

2.1 Algemeen

Deze handleiding is bestemd voor de installateur en de eindgebruiker van een Quinta toestel.

2.2 Aanvullende documentatie

Naast deze handleiding is de volgende documentatie beschikbaar:

• Productinformatie
  • Servicehandleiding

2.3 In de handleiding gebruikte symbolen

Deze handleiding bevat bijzondere aanwijzingen, gemarkeerd met specifieke symbolen. Let extra goed op wanneer deze symbolen worden gebruikt.

Gevaar voor elektrische schok

Duidt op een onmiddellijke gevaarlijke situatie.

Gevolg als deze niet wordt vermeden: Zal tot de dood of ernstig letsel leiden.

- Zo moet het gevaar vermeden worden.

Gevaar

Duidt op een onmiddellijke gevaarlijke situatie.

Gevolg als deze niet wordt vermeden: Zal tot de dood of ernstig letsel leiden.

- Zo moet het gevaar vermeden worden.

Waarschuwing

Duidt op een potentieel gevaarlijke situatie.

Gevolg als deze niet wordt vermeden: Kan tot de dood of ernstig letsel leiden.

- Zo moet het gevaar vermeden worden.

Opgelet

Duidt op een potentieel gevaarlijke situatie.

Gevolg als deze niet wordt vermeden: Kan tot licht of matig letsel leiden.

- Zo moet het gevaar vermeden worden.

Aanwijzing

Duidt op een potentieel risico op beschadiging van het ondersteunde product.

Gevolg als deze niet wordt vermeden: Kan tot beschadiging van het product of andere materiële schade leiden.

- Zo moet het gevaar vermeden worden.

Belangrijk

Let op, belangrijke informatie.

De onderstaande symbolen zijn van minder belang, maar zij kunnen u helpen bij het navigeren of nuttige informatie geven.

Zie

Verwijzing naar andere handleidingen of andere pagina's in deze handleiding.

Nuttige informatie of extra begeleiding.

Rechtstreekse menunavigatie, zonder bevestiging. Te gebruiken door wie vertrouwd is met het systeem.

3 Beschrijving van het product

3.1 Verwarmingsketeltypen

De volgende verwarmingsketeltypen zijn leverbaar:

Tab.1 Verwarmingsketeltypen

Naam	Vermogen(1)	Vermogen(2)
Quinta 45 42,4 kW 40,0 kW
Quinta 65 65,0 kW 60,9 kW
Quinta 90 89,5 kW 84,2 kW
Quinta 115 109,7 kW 103,9 kW
(1) Nominaal vermogen Pnc 50/30 °C.(2) Nominaal vermogen Pn 80/60 °C

3.2 Voornaamste componenten

Afb.1 Algemeen

1 Luchtinlaat-aansluiting
2 Aansluiting rookgasafvoer
3 Typeplaat
4 Bedieningspaneel
5 Aan/uit-knop
6 Quick connect
7 Retouraansluiting
8 Condensaansluiting
9 Aanvoeraansluiting

10 Gasaansluiting
11 Gaskraan
12 Sifon
13 Pomp

Systeemretourleiding

Condensafvoerleiding

Systeemaanvoerleiding

Gastoevoerpijp

1 Warmtewisselaar
2 Brander
3 Binnenverlichting
4 Ontstekings-/ionisatie-elektrode
5 Vlamkijkglas
6 Terugslagklep
7 Ontstekings-/ionisatietrafo
8 Automatische ontluchter

1 Frontplaat met mengbuis
2 Ventilator
3 Venturi
4 Gasblok
5 Gastoevoerbuis
6 Luchtinlaatdemper

Afb.4 Sensoren en boxen

1 Aanvoertemperatuursensor
2 Rookgastemperatuursensor
3 Waterdruksensor
4 Warmtewisselaartemperatuursensor
5 Retourtemperatuursensor
6 Instrumentenbox
7 Uitbreidingsbox (optioneel)

3.3 Inleiding tot het e-Smart besturingsplatform

De verwarmingsketel Quinta is voorzien van het e-Smart besturingsplatform. Dit is een modulair systeem dat garant staat voor compatibiliteit en verbinding tussen alle producten die gebruikmaken van hetzelfde platform.

Afb.5 Algemeen voorbeeld

AD-3001366-02

Tab.2 Componenten in het voorbeeld

Item Beschrijving Functie
CU Control Unit: Besturingseenheid De regelaar regelt alle basisfuncties van het toestel.
CB	Connection Board: aansluitprintplaat	De aansluitprintplaat biedt gemakkelijke toegang tot alle connectoren van de besturingsautomaat.
SCB	Smart Control Board: Uitbreidingsprint	Een uitbreidingsprint zorgt voor extra functies, zoals een interne boiler of meerdere zones.
GTW Gateway:	Conversieprintplaat Een gateway kan worden g	gemonteerd op een toestel of installatie voor een van de volgende zaken:Extra (draadloze) verbindingServiceaansluitingenCommunicatie met andere platforms
MK	Control panel: Bedieningspaneel en display	Het bedieningspaneel is de gebruikersinterface van het toestel.
RU Room Unit:	Slimme thermostaat (bijvoorbeeld een thermostaat)	Een slimme thermostaat meet de temperatuur in een referen-tieruimte.
L-bus	Local Bus: Verbinding tussen apparaten	De lokale bus zorgt voor de communicatie tussen apparaten.
Item Beschrijving	Functie
S-bus	System Bus: Verbinding tussen toestellen	De systeembus zorgt voor de communicatie tussen toestellen.
R-bus Room unit	Bus: Verbinding met een slimme thermostaat	De slimme thermostaattbus zorgt voor de communicatie met een slimme thermostaat.
A Apparaat Een	apparaat is een printplaat, bedieningspaneel of	een slim-me thermostaat.
B Toestel Een	toestel is een reeks apparaten die verbonden is	via de-zelfde L-bus
C Systeem Een	systeem is een reeks toestellen die verbonden	is via de-zelfde S-bus

Tab.3 Specifieke apparaten die worden geleverd met de Quinta-verwarmingsketel

Naam zicht-baar in dis-play	Softwareversie	Beschrijving Functie
CU-GH22	1.0	Besturingseenheid CU-GH22	De regelaar CU-GH22 regelt alle basisfuncties van de verwarmingsketel Quinta.
MK2.1 1.15 Bedieningspaneel	HMI I-control	De HMI I-control is de gebruikersinterface naar de Quinta verwarmingsketel.

4 Voor de installatie

4.1 Installatievoorschriften

Waarschuwing

Gevaarlijk toestel

Risico op letsel.

- De installatie van het toestel mag alleen door een erkende installateur worden uitgevoerd volgens de regelgeving en de informatie in de meegeleverde handleiding.

4.2 Locatie-eisen

Gevaar

Brandbaar element

Risico op brand

- Bewaar nooit, zelfs niet tijdelijk, brandbare producten of stoffen in of nabij het toestel.

Waarschuwing

Schade door hitte

Schade aan het product.

- Plaats het toestel niet boven een warmtebron of een kooktoestel.

Waarschuwing

UV-schade

Schade aan het product.

- Plaats het toestel niet in direct of indirect zonlicht.

Aanwijzing

Schade door bevriezing

Schade aan het product.

- Installeer het toestel in een vorstvrije ruimte.

Aanwijzing

Onvoldoende ondersteuning

Schade aan het product.

- Zorg ervoor dat de muur of constructie het gewicht van het toestel kan dragen.

Belangrijk

• Bij het toestel moet een geaarde elektrische aansluiting aanwezig zijn.
• Dicht bij het toestel moet een aansluiting op de afvoer aanwezig zijn.

Bij de keuze van de beste installatielocatie moet u rekening houden met:

• De richtlijnen.
• De benodigde opstellingsruimte.
• De benodigde ruimte rond het toestel voor een goede bereikbaarheid en vereenvoudiging van het onderhoud.
• De benodigde ruimte onder het toestel voor het plaatsen en verwijderen van de sifon.
• De toegestane positie van de rookgasuitlaat en/of luchttoevoeropening.
• De vlakheid van de ondergrond.

Houd bij installatie in een gesloten kast (of iets dergelijks) rekening met het volgende:

• De minimumafstand tussen het toestel en de wanden van de kast.
• De vereiste ventilatieopeningen met een minimale doorsnede: S1 + S2 = 150 cm² . Dit voorkomt de volgende gevaren:
• Ophoping van gas in de gesloten kast.
• Verwarming van de gesloten kast.

Afb.6 Locatie-eisen

4.3 Eisen aan de wateraansluitingen

• Controleer voor de installatie of de aansluitingen aan de gestelde eisen voldoen.
• Voer eventuele laswerkzaamheden uit op voldoende afstand van het toestel.
• Volg bij gebruik van kunststof leidingen de aanwijzingen van de fabrikant op.

4.3.1 Eisen aan de CV-aansluitingen

• Wij adviseren om een afsluiter in de aanvoer- en retourleiding te installeren om onderhoudswerkzaamheden te vergemakkelijken.
• Wij adviseren om een vul- en aftapkraan in de retourleiding te installeren om onderhoudswerkzaamheden te vergemakkelijken. Monteer deze tussen de afsluiter en het toestel.
  • We adviseren om een expansievat in de retourleiding te installeren. Monteer deze tussen de afsluiter en het toestel.
• Installeer vanwege het lage inwendige watervolume een overstortklep in de aanvoer- of retourleiding. Monteer deze tussen de afsluiter en het toestel. De pomp heeft geen effect op de overstortklep.

- We adviseren om een CV-filter in de retourleiding te installeren om verstopping inwendige componenten te voorkomen.

4.4 Eisen aan de condensafvoer

• De afvoerpijp dient ∅ 32 mm of groter te zijn, uitkomend op het riool.
• Gebruik alleen kunststofmateriaal als afvoerleiding, vanwege de zuurgraad (pH 2 tot 5) van het condenswater.
• Monteer een sifon in de afvoerbuis.
• Afschot afvoerpijp minimaal 30 mm per meter, maximale horizontale lengte 5 meter.
• Maak geen vaste verbinding om overdruk in de sifon te voorkomen.

4.5 Eisen aan de gasaansluiting

• Voer eventuele laswerkzaamheden uit op voldoende afstand van de verwarmingsketel.
• Controleer voor montage of de gasmeter voldoende capaciteit heeft. Houd daarbij rekening met het verbruik van alle toestellen. Waarschuw het plaatselijke energiebedrijf als de gasmeter te weinig capaciteit heeft.
• Een geïnstalleerde ketelgaskraan moet altijd toegankelijk zijn.
• Wij raden aan een gasfilter te installeren om vervuiling van het gasblok te voorkomen.

4.6 Eisen aan het rookgasafvoersysteem

4.6.1 Classificatie

Belangrijk

• De installateur is verantwoordelijk voor de keuze van het correcte type, diameter en de lengte van het rookgasafvoersysteem.
• Gebruik altijd aansluitmateriaal, dakdoorvoeren en/of geveldoorvoeren van dezelfde fabrikant. Raadpleeg de fabrikant voor compatibiliteit.
• Het gebruik van rookgasafvoersystemen van andere fabrikanten, in aanvulling op die van de in deze handleiding aanbevolen fabrikanten, is toegestaan. Het gebruik is alleen toegestaan als aan al onze eisen is voldaan en als de beschrijving van het rookgasafvoersysteem C₆₃ in acht wordt genomen.

Tab.4 Type rookgasafvoersysteem: B_23P

Principe Beschrijving		Aanbevolen fabrikanten(1)
	Open uitvoering.Zonder trekonderbreker.Rookgasafvoer bovendaks.Luchttoevoer uit de opstellingsruimte.De luchtinlaataansluiting van de verwarmingsketel moet geopend blijven.De opstellingsruimte moet geventileerd zijn om de toevoer van voldoende lucht te waarborgen. De ventilatieopeningen mogen niet worden geblokkeerd of afgesloten.De IP-codering van de verwarmingsketel is verlaagd tot IP20.	Aansluitmateriaal en dakdoor-voer:BurgerhoutCox GeelenUbbink
(1) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.

Tab.5 Type rookgasafvoersysteem: B 33

Principe Beschrijving		Aanbevolen fabrikanten(1)
0925-01	Open uitvoering.Zonder trekonderbreker.Gemeenschappelijke rookgasafvoer bovendaks, met gegarandeerde natuurlijke trek (te allen tijde onderdruk in het gemeenschappelijke afvoerkanaal).Rookgasafvoer luchtomspoeld, lucht uit de opstellingsruimte (speciale constructie).De IP-codering van de verwarmingsketel is verlaagd tot IP20.	Aansluitmateriaal:• Burgerhout• Cox Geelen• Ubbink
(1) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.

Tab.6 Type rookgasafvoersysteem: C 13

Principe Beschrijving		Aanbevolen fabrikanten (1)
1	Gesloten uitvoering.Rookgasafvoer in de gevel.De luchtinlaat ligt in hetzelfde drukgebied als de rookgasaf-voer (bijvoorbeeld een geveldoorvoer).Parallelle geveldoorvoer niet toegestaan.	Geveldoorvoer en aansluitma-teriaal:Remeha, te combineren met aansluitmateriaal van Burger-houtBurgerhoutCox Geelen
(1) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.

Tab.7 Type rookgasafvoersysteem: C 33

Principe Beschrijving		Aanbevolen fabrikanten(1)
1	Gesloten uitvoering.Rookgasafvoer bovendaks.De luchtinlaat ligt in hetzelfde drukgebied als de rookgasafvoer (bijvoorbeeld een concentrische dakdoorvoer).	Dakdoorvoer en aansluitmateriaalBurgerhoutCox GeelenUbbink
(1) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.

Tab.8 Type rookgasafvoersysteem: C 53

Principe Beschrijving		Aanbevolen fabrikanten(1)
	Aansluiting in verschillende drukzones.Gesloten toestel.Gescheiden luchtinlaat en rookgasafvoer.Uitmondend in verschillende drukvlakken.De luchtinlaat en de rookgasafvoer mogen niet in tegenoverliggende gevels worden geplaatst.	Aansluitmateriaal en dakdoor-voer:BurgerhoutCox GeelenUbbink
(1) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.

Tab.9 Type rookgasafvoersysteem: C 63

Principe Beschrijving		Aanbevolen fabrikanten(1)
AD-3003358-01	Dit systeem wordt door ons geleverd zonder luchtinlaat en rookgasafvoer.Houd bij het selecteren van het materiaal rekening met de volgende eigenschappen:Condenswater dient terug te stromen naar de verwarmingsketel.Het materiaal dient bestand te zijn tegen de rookgastemperatuur van deze verwarmingsketel.Maximaal toegestane recirculatie van 10%.De luchtinlaat en de rookgasafvoer mogen niet in tegenoverliggende gevels worden geplaatst.Minimaal toegestaan drukverschil tussen luchtinlaat en rookgasafvoer is -200 Pa (inclusief -100 Pa winddruk).Een CLV-systeem met overdruk is niet toegestaan.	Het gebruik is alleen toege-staan als aan al onze eisen is voldaan en als de beschrijving van dit type rookgasafvoersysteem in acht wordt genomen.
(1) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.

Tab.10 Type rookgasafvoersysteem: C 93

Principe(1)	Beschrijving	Aanbevolen fabrikanten(2)
AD-3000931-02	Gesloten uitvoering.Luchtinlaat en rookgasafvoer in schacht of in kanaal:- Concentrisch.- Luchttoevoer uit bestaande schacht of kanaal.- Rookgasafvoer bovendaks.- Luchtinlaat ligt in hetzelfde drukgebied als de rookgasaf-voer.	Aansluitmateriaal en dakdoor-voer:• Burgerhout• Cox Geelen• Ubbink
(1) Zie tabel voor eisen aan schacht of koker.(2) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.

Tab.11 Minimale afmeting schacht of koker C 93

Uitvoering (D) Zonder luchttoevoer Met luchttoevoer
Star 80 mm ∅ 130 mm □ 130 x 130 mm ∅ 140	mm □ 130 x 130 m	m
Star 100 mm ∅ 160 mm □ 160 x 160 mm ∅ 170	mm □ 160 x 160 mm	mm
Concentrisch 80/125 mm ∅ 145 mm □ 145 x 145 mm ∅ 145 mm □ 145 x 145 mm
Concentrisch 100/150 mm ∅ 170 mm □ 170 x 170 mm ∅ 170 mm □ 170 x 170 mm

Afb.7 Minimale afmetingen van schacht of koker C₉₃

De schacht moet voldoen aan de luchtdichtheidseisen van NPR 3378, deel 46, hoofdstuk 5.

Belangrijk

- Als rookgasvoeringen worden toegepast, moeten deze bestaan uit een luchtdichte, dikwandige starre aluminium of roestvaststalen constructie. Ook buigbare kunststof en roestvaststalen voeringpijpen zijn toegestaan. Aluminium is toegestaan, mits er geen contact is met het bouwkundige gedeelte van het rookgasafvoerkanaal.

• Schachten altijd grondig reinigen bij toepassing van rookgasvoeringen en/of luchtinlaat-aansluiting.
• Inspectie van de rookgasvoering moet mogelijk zijn.
• Zie voor aanvullende richtlijnen NPR 3378, deel 46.

4.6.2 Materiaal

Gevaar

Rookgaslekkage

Risico op CO-vergiftiging.

• Combineer geen leidingen, dakdoorvoeren en koppel- of verbindingsmethodes van verschillende fabrikanten. Dit geldt ook voor gemeenschappelijke rookgaskanalen.
• Volg de instructies van de fabrikant van het rookgasmateriaal.
• De toegepaste materialen moeten voldoen aan de geldige voorschriften en normen.
• Neem bij de toepassing van flexibel rookgasafvoermateriaal contact met ons op.

Controleer met de tekenreeks op het rookgasafvoermateriaal of het geschikt is voor toepassing op dit toestel.

Afb.8 Voorbeelden tekenreeks

AD-3001120-01

1 EN 14471 of EN 1856-1: Het materiaal is CE-gekeurd volgens deze norm. Voor kunststof is dit EN 14471, Voor aluminium en roestvast staal is dit EN 1856-1.
2 T120 : Het materiaal heeft temperatuurklasse T120. Een hoger getal is ook toegestaan, lager niet.
3 P1 : Het materiaal valt in drukklasse P1. H1 is ook toegestaan.
4 W : Het materiaal is geschikt om condenswater af te voeren (W='wet'). D is niet toegestaan (D='dry').
5 E : Het materiaal valt in brandbestendigheidsklasse E. Klasse A t/m D zijn ook toegestaan, F is niet toegestaan. Alleen van toepassing op kunststof.

Tab.12 Overzicht materiaaleigenschappen

Uitvoering Rookgasafvoer Luchttoevoer
			Materiaal Materiaaleigenschappen Materiaal Materiaaleigenschappen
Enkelwandig, star	Plastic(1)Roestvast staal(2)Dikwandig alu-minium(2)	MetmarkeringCETemperatuurklasse T120 of hogerCondensaatklasse W (Wet)Drukklasse P1 of H1Brandbestendigheidsklasse E of beter(3)	KunststofRoestvrij staalAluminium	MetmarkeringCEDrukklasse P1 of H1Brandbestendigheidsklasse E of beter(3)
(1) volgens EN 14471.(2) volgens EN 1856.(3) volgens EN 13501-1.

4.6.3 Afmetingen rookgasafvoerleiding

Afb.9 Afmetingen parallelle aansluiting

AD-3000963-01

Gevaar Rookgaslekkage

Risico op CO-vergiftiging.

- Sluit op de rookgasadapter alleen leidingen aan die voldoen aan de maateisen.

d₁ Uitwendige afmetingen rookgasafvoerleiding

D₁ Uitwendige afmetingen luchttoevoerleiding

Tab.13 Afmetingen leiding

	d1 (min-max) D	1 (min-max)
80/80 mm 79,3 – 80,3 mm 79,3 – 80,3 mm
100/100 mm 99,3 – 100,3 mm 99,3 – 100,3 mm

4.6.4 Lengte van de rookgasafvoer- en luchttoevoerleidingen

De maximum lengte van de rookgasafvoer- en luchttoevoerleidingen variëren per toesteltype. Raadpleeg het relevante hoofdstuk voor de juiste lengtes.

• Als een ketel niet compatibel is met een specifiek rookgassysteem of diameter, wordt dit aangegeven met "-" in de tabel.
• Bij het gebruik van bochten moet de maximale lengte (L) verkort worden volgens de reductietabel.
• Gebruik goedgekeurde verloopstukken voor aanpassing aan een andere diameter.
• De ketel ondersteunt ook andere rookgasafvoerleidingen en diameters dan die in de tabel staan aangegeven. Neem contact met ons op voor meer informatie.

■ Maximale lengtes voor rookgasafvoer voor B_23P , B₃₃

Afb.10 Lengte rookgasafvoersysteem

L_B Lengte vanaf de rookgasaansluiting tot aan de doorvoer.

Berekening: L = L_B

AD-3002009-01

Tab.14 Maximale lengte (L)

Diameter(1)	80 mm(2)	80 mm(3)	100 mm(2)	100 mm(3)
Quinta 45 39 m		40 m(1)	40 m(1)	40 m(1)
Quinta 65 11 m 23 m 26 m				40 m(1)
Quinta 90 10 m 21 m 24 m 40 m
Quinta 115 8 m 17 m 19 m 39 m
(1) Met behoud van maximale lengte kunnen er extra 5 maal 90° of 10 maal 45° bochtstukken worden toegepast (aangegeven voor elk verwarmingsketeltype en diameter).(2) Maximale lengte (L) bij nominale belasting.(3) Maximale lengte (L) bij 10% belastingreductie.

■ Maximale lengtes voor rookgasafvoer C₁₃ , C₃₃ , C₆₃ , C₉₃

Afb.11 Lengte rookgasafvoersysteem

L_A Lengte vanaf de doorvoer tot aan de luchtinlaat-aansluiting.

L_B Lengte vanaf de rookgasaansluiting tot aan de doorvoer.

Berekening: L = L_A + L_B

AD-3002010-01

Tab.15 Maximale lengte (L)

Diameter(1)	80 mm(2)	80 mm(3)	100 mm(2)	100 mm(3)
Quinta 45 34 m		40 m(1)	40 m(1)	40 m(1)
Quinta 65 2 m 16 m 20 m 40 m
Quinta 90 - 14 m 16 m 40 m
Quinta 115 - 8 m 12 m 34 m
(1) Met behoud van maximale lengte kunnen er extra 5 maal 90° of 10 maal 45° bochtstukken worden toegepast (aangegeven voor elk verwarmingsketeltype en diameter).(2) Maximale lengte (L) bij nominale belasting.(3) Maximale lengte (L) bij 10% belastingreductie.

■ Maximale lengtes voor rookgasafvoer voor C ₅₃

Afb.12 Lengte rookgasafvoersysteem

L_A Lengte vanaf de doorvoer tot aan de luchtinlaat-aansluiting.

L_B Lengte vanaf de rookgasaansluiting tot aan de doorvoer.

Berekening: L = L_A + L_B

Belangrijk

Het maximaal toegestane hoogteverschil tussen de luchtinlaat en de dakdoorvoer bedraagt 36 m.

AD-3002013-01

Tab.16 Maximale lengte (L)

Diameter(1)	80 mm(2)	80 mm(3)	100 mm(2)	100 mm(3)
Quinta 45 29 m		40 m(1)	40 m(1)	40 m(1)
Quinta 65 5 m 17 m 16 m 40 m
Quinta 90 - 17 m 17 m 40 m
Quinta 115 - 13 m 14 m 34 m
(1) Met behoud van maximale lengte kunnen er extra 5 maal 90° of 10 maal 45° bochtstukken worden toegepast (aangegeven voor elk verwarmingsketeltype en diameter).(2) Maximale lengte (L) bij nominale belasting.(3) Maximale lengte (L) bij 10% belastingreductie.

■ Reductietabel

Tab.17 Leidingreductie voor elke bocht - straal ½D (parallel)

4.6.5 Aanvullende richtlijnen

■ Installatie

• Voor de installatie van het rookgasafvoer- en luchttoevoermateriaal wordt verwezen naar de voorschriften van de fabrikant van het materiaal.
• Controleer na montage tenminste alle rookgasvoerende en luchtvoerende delen op dichtheid.
• Installeer de rookgasafvoerleiding naar de verwarmingsketel met een toereikende helling (minimaal 50 mm per meter).
• Installeer een toereikende condenscollector en -afvoer minimaal 1 m vóór de uitlaat van de verwarmingsketel.
• De toegepaste bochten moeten groter zijn dan 90° om de helling en een goede afdichting op de lippenringen te waarborgen.

Condensatie

• Directe aansluiting van de rookgasafvoer op bouwkundige kanalen is niet toegestaan in verband met condensatie.
• Wanneer er in de rookgasafvoerleiding condens uit een kunststof of roestvast stalen leidingdeel terug kan stromen naar een aluminium deel, dan dient dit condens via een sifon afgevoerd te worden, voordat dit het aluminium bereikt.
• Nieuw geïnstalleerde aluminium rookgasleidingen met grotere lengtes kunnen relatief grotere hoeveelheden corrosieproducten produceren. Ook door gietzand en metaalbewerkingsspanen uit nieuwe ketels kan de ketelsifon kort na de installatie vol raken. Controleer en reinig de sifon om deze redenen vaker.

4.7 Eisen aan de elektrische aansluitingen

• Breng de elektrische aansluitingen tot stand in overeenstemming met alle huidige lokale en nationale voorschriften en normen.
• Elektrische aansluitingen mogen alleen worden uitgevoerd door gekwalificeerde installateurs en alleen als de voeding is ontkoppeld.
• Het toestel is volledig voorbedraad. Wijzig nooit de interne aansluitingen van het bedieningspaneel.
• Sluit het toestel altijd aan op een goed geaarde installatie.
• Bedrading moet worden uitgevoerd volgens de aanwijzingen in de elektrische schema's.
  • Volg de aanbevelingen in deze handleiding.
• Scheid de sensorkabels van de 230 V kabels

Zorg ervoor dat aan de volgende eisen wordt voldaan bij de aansluiting van de kabels op de printplaatconnectoren:

Tab.18 Printplaatconnectoren

Draaddoorsnede Striplengte Aanhaalmoment
Massieve draad: 0,14–4,0 mm2 (AWG 26–12)Gevlochten draad: 0,14–2,5 mm2 (AWG 26–14)Gevlochten draad met klemring: 0,25–2,5 mm2 (AWG 24–14)	8 mm 0,5 N·m

4.8 Waterkwaliteit en waterbehandeling

Aanwijzing

Waterkwaliteit

Schade aan het product.

Garantie ongeldig.

- Zorg ervoor dat voldaan wordt aan de waterkwaliteitseisen.

Bij dit toestel moet de kwaliteit van het verwarmingswater voldoen aan alle in VDI 2035 genoemde eisen. Als er eisen aan de waterkwaliteit van andere componenten genoemd worden, gelden de strengste eisen.

Raadpleeg een deskundige als er niet aan de eisen van de waterkwaliteit wordt voldaan.

Tab.19 Eisen aan de waterkwaliteit conform VDI 2035

Warmtewisselaarmateriaal Eenheid Aluminium
Zuurgraad bij 25 °C pH 6,5 - 8,5
Elektrische geleidbaarheid bij 25 °C (voor water met laag zoutgehalte) μS/cm ≤ 100
Elektrische geleidbaarheid bij 25 °C (voor zilt water) μS/cm 100 - 1500
Zuurstof (voor water met laag zoutgehalte) mg/l ≤ 0,1
Zuurstof (voor zilt water) mg/l ≤ 0,02
Hoeveelheid aardalkalimetalen	mmol/l	≤ 0,02

4.9 Installatievoorbeelden

4.9.1 Toegepaste symbolen

Afb.13 Regelaars

Afb.14 Toestellen

Afb.15 Verbruikers

Afb.16 Sanitair warm water

De schema's bevatten de volgende symbolen:

1 Kamerunit (thermostaat) (R)
2 Regelaar (R)
3 Wandbox (R)
4 Gebouwbeheersysteem (R)

1 Gasketel (A)
2 Gasketel met interne pomp (A)
3 Warmtepomp (A)
4 Warmtepomp met interne pomp (A)
5 Ongedefinieerd toestel (A)
6 Ongedefinieerd toestel met interne pomp (A)

1 Radiator
2 Vloerverwarming
3 Afleverset
4 Ventilatorconvector
5 Zwembad
6 Proceswarmte (algemene verwarming)

1 Sanitair-warmwaterboiler met enkele spiraal
2 Sanitair-warmwaterboiler met dubbele spiraal
3 Sanitair-warmwaterboiler met hygiënische spiraal
4 Douche
5 Interne regelsensor (S)
6 Dompelaar (B)
7 Opofferingsanode (D)

1 Zonnecollector
2 Open verdeler (H)
3 Platenwarmtewisselaar (H)
4 Buffertank (H)

1 Pomp (P)
2 Terugslagklep
3 Inregelventiel
4 Afsluiter (V)
5 3-wegklep (V)

Afb.19 Sensoren

Afb.20 Leidingwerk

1 Buitentemperatuursensor (S)
2 Temperatuursensor (S)
3 Veiligheidstemperatuurbegrenzer (S)

1 Aanvoerleiding
2 Retourleiding
3 Verwarmings- of koelleiding
4 Aanvoer-naar-retourleiding
5 Watertoevoer
6 Aanvoerverzamelleiding
7 Retourverzamelleiding

4.9.2 Cascade van twee verwarmingsketels - 1 circuit (Mengcircuit voor vloerverwarming) - Sanitairwarmwaterboiler met één sensor
Afb.21 Schema en componenten - 6000143

CircA Circuit A (Mengcircuit voor vloerverwarming)
DHW SWW circuit (Sanitair-warmwaterboiler met één sensor)

Aux Aanvullend circuit (Circulatielus sanitair warm water)

A1 Hoofdverwarmingsketel met CB-25 en SCB-04
A2 Volgverwarmingsketel met CB-25
H1 Open verdeler
P1 Pomp van toestel A1
P2 Pomp van toestel A2
P8 Pomp van circuit A

P13 SWW-laadpomp
P15 SWW circulatieleiding pomp
R1 Circuit A kamerthermostaat
S1 Buitentemperatuursensor
S3 Aanvoertemperatuursensor open verdeler
S8 Circuit A veiligheidstemperatuurbegrenzer
S9 Circuit A aanvoertemperatuursensor
S18 Onderste temperatuursensor SWW boiler
S28 Temperatuursensor SWW circulatie
V7 Mengklep circuit A

Afb.22 Elektrische aansluitingen - Hoofdverwarmingsketel A1

AD-60 00149-01

AD-60 00150-01

Afb.23 Elektrische aansluitingen - Volgverwarmingsketel A2

AD-60 00077-01

Afb.24 S-Bus-aansluitingen - Hoofdverwarmingsketel A1 naar Volgverwarmingsketel A2

N1 S-Bus-afsluitweerstand N2 S-Bus-verbinding tussen toestellen

AD-6000157-01

Tab.20 Parameterlijst

Code(1)	Displaytekst Instellen op apparaat	Instellen op
Cascade regeling B(2)		CU-GH22 Hoofdverwarmingske-tel A1	Cascade regeling B = IngeschakeldToestel als master = Ja
SWW circulatie(3)		CU-GH22 Hoofdverwarmingske-tel A1	Menging/circul. SWW = Inge-schakeldSWW circulatie = Aan
DP140 Type lading SW	WW CU-GH22 Hoofdverwarmingske-tel A1		1 = Solo
DP474 SWW boiler als zone CU-GH22 Hoofdverwarmingske-tel A1			1 = Ja
CP020 Groepfunctie SCB-04 2 = Menggroep
(1) Gebruik deze parametercode met de zoekfunctie (Zoeker) van het bedieningspaneel voor toegang tot de parameter.(2) Voor meer informatie zie: Cascademanagement activeren, pagina 58.(3) Voor meer informatie zie: SWW circulatie activeren, pagina 58.

4.9.3 Cascade van twee verwarmingsketels - 2 circuits (Direct circuit, Mengcircuit voor vloerverwarming) - Sanitair-warmwaterboiler met twee sensoren

Afb.25 Schema en componenten - 6000142

CircB Circuit B (Mengcircuit voor vloerverwarming)

DHW SWW circuit (Sanitair-warmwaterboiler met twee sensoren)

Aux Aanvullend circuit (Circulatielus sanitair warm water)

A1 Hoofdverwarmingsketel met CB-25 en SCB-04

A2 Volgverwarmingsketel met CB-25

H1 Open verdeler

P1 Pomp van toestel A1

P2 Pomp van toestel A2

P8 Pomp van circuit A

P10 Pomp van circuit B

P13 SWW-laadpomp

P15 SWW circulatieleiding pomp

R1 Circuit A kamerthermostaat

R2 Circuit B kamerthermostaat

S1 Buitentemperatuursensor

S3 Aanvoertemperatuursensor open verdeler

S11 Circuit B veiligheidstemperatuurbegrenzer

S12 Circuit B aanvoertemperatuursensor

S17 Bovenste temperatuursensor SWW boiler

S18 Onderste temperatuursensor SWW boiler

V9 Circuit B mengklep

Afb.26 Elektrische aansluitingen - Verwarmingsketel A1

Afb.27 Elektrische aansluitingen - Volgverwarmingsketel A2

Afb.28 S-Bus-aansluitingen - Hoofdverwarmingsketel A1 naar Volgverwarmingsketel A2

N1 S-Bus-afsluitweerstand
N2 S-Bus-verbinding tussen toestellen

Tab.21 Parameterlijst

Code(1)	Displaytekst	Instellen op apparaat	Instellen op
Cascade regeling B(2)		CU-GH22 Hoofdverwarmingske-tel A1	Cascade regeling B = Ingescha-keldToestel als master = Ja
Multifunct. uitgang 1(3)		CU-GH22 Hoofdverwarmingske-tel A1	Directe zonepomp aan
DP050(4)	Circulatiemodus CU-GH22 Hoofdverwarmingske-tel A1		1 = Pomp in tijdprogr.
DP140	Type lading SWW	CU-GH22 Hoofdverwarmingske-tel A1	2 = Gelaagde cilinder
DP473	Circul.temp.sensor	CU-GH22 Hoofdverwarmingske-tel A1	0 = Nee
DP474	SWW boiler als zone	CU-GH22 Hoofdverwarmingske-tel A1	1 = Ja
CP020	Groepfunctie	SCB-04	2 = Menggroep
(1) Gebruik deze parametercode met de zoekfunctie (Zoeker) van het bedieningspaneel voor toegang tot de parameter.(2) Voor meer informatie zie: Cascademanagement activeren, pagina 58.(3) Voor meer informatie zie: De uitgang instellen, pagina 64.(4) Creëer een tijdprogramma om de SWW-temperatuur te regelen.

4.9.4 Cascade van twee verwarmingsketels - 2 circuits (Direct circuit, Mengcircuit voor vloerverwarming) - Sanitair-warmwaterboiler met één sensor

Afb.29 Schema en componenten - 6000144

CircB Circuit B (Mengcircuit voor vloerverwarming)

DHW SWW circuit (Sanitair-warmwaterboiler met één sensor)

Aux Aanvullend circuit (Sanitair warm water (direct))

A1 Hoofdverwarmingsketel met CB-25 en SCB-10

A2 Volgverwarmingsketel met CB-25

P8 Pomp van circuit A

P10 Pomp van circuit B

P13 SWW-laadpomp

R1 Circuit A kamerthermostaat

R2 Circuit B kamerthermostaat

S1 Buitentemperatuursensor

S2 Aanvoertemperatuursensor

S11 Circuit B veiligheidstemperatuurbegrenzer

S12 Circuit B aanvoertemperatuursensor

S18 Onderste temperatuursensor SWW boiler

V9 Circuit B mengklep

V14 Afsluiter (elektronisch bediend)

V15 Afsluiter (elektronisch bediend)

Afb.30 Elektrische aansluitingen - Hoofdverwarmingsketel A1

Afb.31 Elektrische aansluitingen - Volgverwarmingsketel A2

AD-60 00156-01

Afb.32 S-Bus-aansluitingen - Hoofdverwarmingsketel A1 naar Volgverwarmingsketel A2

AD-6000157-01

N1 S-Bus-afsluitweerstand N2 S-Bus-verbinding tussen toestellen

Tab.22 Parameterlijst

Code(1)	Displaytekst Instellen op apparaat	Instellen op
Cascade regeling B(2)		CU-GH22 Hoofdverwarmingske-tel A1	Cascade regeling B = Ingescha-keldToestel als master = Ja
Multifunct. uitgang 1(3)		CU-GH22 Hoofdverwarmingske-tel A1	Afsluiter
Multifunct. uitgang 1(3)		CU-GH22 Volgverwarmingsketel A2	Afsluiter
DP140 Type lading SW	WW CU-GH22 Hoofdverwarmingske-tel A1	1 = Solo
DP474 SWW boiler als zone CU-GH22 Hoofdverwarmingske-tel A1	0 = Nee
DP480 Pomp aan als SWW CU-GH22 Hoofdverwarmingske-tel A1	1 = Ja
CP020 Groepfunctie SCB-10 1 = Direct
CP021 Groepfunctie SCB-10 2 = Menggroep
(1) Gebruik deze parametercode met de zoekfunctie (Zoeker) van het bedieningspaneel voor toegang tot de parameter.(2) Voor meer informatie zie: Cascademanagement activeren, pagina 58.(3) Voor meer informatie zie: De uitgang instellen, pagina 64.

5 Installatie

5.1 Positionering van de verwarmingsketel

Afb.33 De verwarmingsketel transporteren

Afb.34 De muurbeugel monteren

1. Transporteer de verwarmingsketel naar de installatieplaats:

1.1. Verwijder de bevestigingsbanden.
1.2. Verwijder de doos.
1.3. Verwijder de doos met aanvullende onderdelen.

In deze doos zit de muurbeugel met bevestigingsmateriaal en de montagesjabloon voor de volgende stappen.

1. Monteer de muurbeugel:

2.1. Plak de montagesjabloon van de verwarmingsketel met plakband op de muur.

Belangrijk Zorg ervoor dat de montagesjabloon perfect horizontaal hangt.

2.2. Boor 2 gaten van ∅ 10 mm op de gemarkeerde punten op de sjabloon.

De extra gaten in de beugel kunnen worden gebruikt als één van de gaten niet geschikt is voor een correcte bevestiging.

2.3. Verwijder de montagesjabloon.
2.4. Monteer de pluggen.
2.5. Bevestig de muurbeugel aan de muur met de bijgeleverde schroeven en ringen.

Afb.35 Positionering van de verwarmingsketel

1. Til de verwarmingsketel op en positioneer hem:

3.1. Verwijder de andere onderdelen van de verpakking.
3.2. Til de verwarmingsketel uit de laagste bak.
3.3. Hang de verwarmingsketel aan de muurbeugel.

Voor de gewenste positie van de verwarmingsketel kunt u de verwarmingsketel 30 mm naar links of rechts vanaf het midden van de muurbeugel verplaatsen.

Afb.36 Stroomkabel leiden

1. Leid de stroomkabel door de clips op de bodem van de verwarmingsketel.

5.2 Installatie doorspoelen

Voordat er een nieuw toestel op een installatie kan worden aangesloten, moet de gehele installatie grondig worden gereinigd en doorgespoeld. Door het spoelen worden resten en vuil uit het installatieproces verwijderd. Indien van toepassing:

• Spoel de verwarmingsinstallatie door met minimaal 3 keer de inhoud van de leidingen.
• Spoel de sanitair-warmwaterleidingen door met minimaal 20 keer de inhoud van de leidingen.

5.3 Verwarmingssysteem aansluiten

Afb.37 Verwarmingssysteem aansluiten

1. Verwijder de stofdoppen van de aanvoer- en retouraansluitingen.
2. Monteer de aanvoerleiding van de installatie op de aanvoeraansluiting.
3. Monteer de retourleiding van de installatie op de retouraansluiting.
4. Monteer een pomp in de retourleiding van de installatie.
5. Monteer de retourleiding van de installatie aan de pomp.

5.4 Aansluiten van de afvoer

Afb.38 Aansluiten van de afvoer

1. Verwijder de stofkap van de condensaataansluiting
2. Monteer de flexibele condensafvoerslang op de condensaatuitgang.
3. Leid deze afvoerslang naar een kunststof afvoerbuis ∅ 32 mm of groter, uitkomend op het riool.

5.5 De gaspijp aansluiten

Afb.39 De gaspijp aansluiten

1. Verwijder de stofkap van de gasaansluiting.
2. Monteer de gasaanvoerleiding op de gasaansluiting.
3. Monteer een gaskraan in de buurt van de verwarmingsketel.
4. Monteer de gasaanvoerleiding op de gaskraan.

5.6 Aansluiting van de luchtinlaat en rookgasafvoer

Afb.40 Aansluiting van de luchtinlaat en rookgasafvoer

1. Sluit de luchtinlaat en de rookgasafvoer aan op de verwarmingsketel.
   S Insteekdiepte 25 mm
2. Monteer de opvolgende rookgasafvoerleidingen volgens de voorschriften van de fabrikant.

Gevaar

Rookgaslekkage

Risico op CO-vergiftiging.

• De leidingen mogen niet steunen op de verwarmingsketel.
• Monteer de horizontale delen aflopend richting verwarmingsketel, met een helling van 50 mm per meter.

5.7 De buitentemperatuursensor monteren

Plaats de buitentemperatuursensor op een locatie die aan de volgende kenmerken voldoet:

• Op een gevel van de te verwarmen ruimte, indien mogelijk op het noorden.
• Halverwege de muur van de te verwarmen ruimte.
• Onder invloed van wisselende weersomstandigheden.
• Beschermd tegen direct zonlicht.
• Makkelijk toegankelijk.

Afb.41 Aangeraden montageplaatsen

1 Optimale locatie 2 Mogelijke locatie

H Bewoonde hoogte gecontroleerd door de sensor Z Bewoond oppervlak gecontroleerd door de sensor

Plaats de buitentemperatuursensor best niet op een locatie met de volgende kenmerken:

• Afgeschermd door een deel van het gebouw (balkon, dak, enz.).
• Dicht bij een storende warmtebron (zon, schoorsteen, ventilatierooster, enz.).

Afb.42 Afgeraden locaties

Afb.43 Montage van de buitentemperatuursensor

1. Boor twee gaten met diameter van 6 mm.
2. Plaats de twee pluggen.
3. Bevestig de sensor met twee schroeven.
4. Sluit de kabel aan op de buitentemperatuursensor.

5.8 Elektrische aansluitingen

Zie ook

Verwarmingsketel openen, pagina 80

5.8.1 Quick connect locatie

De Quick connect heeft L-Bus- en S-Bus-aansluitingen voor externe aansluitingen. U kunt eenvoudig externe apparaten en andere toestellen aansluiten zonder de verwarmingsketel te openen.

Afb.44 Quick connect locatie

1 L-Bus-aansluiting voor een 4 pins Molex Micro-Fit plug
2 S-Bus-aansluiting voor een RJ12 plug
3 S-Bus-aansluiting voor een RJ12 plug

Waarschuwing

Kabelkwaliteit

Risico op elektrische brand

- Gebruik uitsluitend originele kabels die als accessoire verkrijgbaar zijn of bij een accessoire worden geleverd.

Afb.45 L-Bus-connector

AD-3003126-01

■ Quick connect L-Bus-connector

U kunt een extern apparaat aansluiten op de connector. Dit breidt de lokale bus uit tot een muurbox of gateway. Verwijder de L-Bus-afsluitweerstand om deze connector te gebruiken.

• De L-Bus-afsluitweerstand heeft een bevestigingssluiting. Druk op de sluiting om de afsluitweerstand te verwijderen.
• Als u het externe apparaat afkoppelt, sluit dan de L-Busafsluitweerstand weer aan.

■ Quick connect S-Bus-connectoren

Afb.46 S-Bus-connectoren (RJ12)

AD-3003127-01

U kunt een cascade met verwarmingsketels bouwen met de connectoren. Gebruik de S-Bus-connectoren om maximaal 4 of 8 verwarmingsketels in een cascadesysteem te koppelen. Bij meer dan vier verwarmingsketels in een cascadesysteem dient u gebruik te maken van een externe cascademanager of SCB-10-uitbreidingsprinten.

U kunt de verwarmingsketels koppelen om een cascadesysteem te maken:

Afb.47 Cascadesysteem

A1 Hoofdverwarmingsketel met Quick connect

A2 Volgverwarmingsketel met Quick connect

A3 Volgverwarmingsketel met Quick connect

A4 Volgverwarmingsketel met Quick connect

A5 Volgverwarmingsketel met Quick connect

Mogelijk met SCB-10-uitbreidingsprint (optioneel).

A6 Volgverwarmingsketel met Quick connect

Mogelijk met SCB-10-uitbreidingsprint (optioneel).

A7 Volgverwarmingsketel met Quick connect

Mogelijk met SCB-10-uitbreidingsprint (optioneel).

A8 Volgverwarmingsketel met Quick connect

Mogelijk met SCB-10-uitbreidingsprint (optioneel).

N1 S-Bus-afsluitweerstand

N2 S-Bus-verbinding tussen toestellen

5.8.2 Printplaatlocaties

Deze afbeelding geeft de locatie voor elke printplaat weer. Beide in de fabriek gemonteerde en optionele printplaten worden weergegeven.

Afb.48 Printplaatlocaties

Tab.23 Primaire en optionele locaties

Apparaat Standaardlocatie Optionele locatie
CU-GH22 1 -
CB-25 2 -
CB-08 (optioneel) 9 -
SCB-02 (optioneel) 8 -
SCB-04 (optioneel) 9 -
SCB-09 (optioneel) 10 11 / 12
SCB-10 (optioneel) 6 -
SCB-13 (optioneel) 10 11 / 12
SCB-17+ (optioneel)	6 -
GTW-08 Modbus (optioneel)	3 4
GTW-21 BACNet (optioneel)	3 4

5.8.3 Toegang tot de controlbox

Afb.49 Kantel de controlbox naar voren

1. Druk de clips aan de zijkanten van de controlbox iets naar binnen.
2. Kantel de controlbox naar voren.

Afb.50 Til de kap op

1. Trek de clips aan de voorkant 10n achterkant van de kap voorzichtig tegelijkertijd naar voren.

2. Til de kap op.

→ De connectoren op de aansluitprint zijn nu toegankelijk.

U hebt nu ook toegang tot de besturingseenheid. Herhaal de stappen met de clips aan de voorzijde een achterzijde van de andere kap.

Afb.51 Kabelloop

Afb.52 De kabel aansluiten

■ Kabelloop naar de controlbox

De verwarmingsketel heeft acht kabelwartelposities. U kunt de kabelwartels gebruiken om de kabel naar de controlbox te voeren.

1. Kies de gewenste kabelwartelpositie en verwijder de doorvoertule.
2. Bevestig de kabelwartel.

3. Voer de kabel naar de controlbox.

4. Sluit de kabel aan op de aansluitprintplaat.

5. De kabel bevestigen:

5.1. Open de klem in de controlbox.

De klem openen: Duw in het midden en draai.

5.2. Sluit de klem in de controlbox.
5.3. Draai de afdichtmoer op de kabelwartel vast.

5.8.4 Toegang tot de uitbreidingsbox (optioneel)

Afb.53 Toegang tot de uitbreidingsbox

1. Trek de clips aan de voorzijde van de kap voorzichtig naar voren.
2. Verwijder het deksel.

■ Kabelloop naar de uitbreidingsbox (optioneel)

De uitbreidingsbox heeft twee mogelijke openingen voor kabels. U kunt deze openingen gebruiken om de kabel naar de uitbreidingsbox te voeren.

1. Snij de rubberen afdichting in de gewenste opening.

A Kabelopening voor laagspanningskabels (≤ 24 V)

B Kabelopening voor voedingskabel (≈ 230 V)

1. Voer de kabel naar de uitbreidingsbox.

Afb.54 Kabelloop

Afb.55 De kabel aansluiten

1. Sluit de kabel aan op de uitbreidingsprint.
2. Bevestig de kabel met de clips in the uitbreidingsbox.

5.8.5 Inleiding tot de CB-25 aansluitprintplaat

De Quinta verwarmingsketel is voorzien van een nieuwe generatie aansluitprintplaat. De CB-25 biedt meer aansluitmogelijkheden en vermindert de behoefte aan uitbreidingsprinten.

Tab.24 Beschikbare opties

Opties Beschrijving
Configureerbare ingang en uitgang Deze optie maakt het mogelijk om de in- en uitgangsconnectoren te configureren.Afhankelijk van het gewenste systeem kunt u de beschikbare configuraties selecteren en combineren. U kunt het gedrag van de connectoren wijzigen met een parameterinstelling.
0-10 V ingang Deze optie maakt het mogelijk om een externe 0-10 V warmtevraagregeling aan te sluiten. U kunt de verwarmingsketel regelen op basis van temperatuur- of vermogenssetpunt.
LIN-Bus Deze optie maakt het mogelijk om	een LIN pomp aan te sluiten. Het LIN-Bus-proto-col geeft u meer inzicht over de prestaties, diagnostiek en storingsdetectie van de pomp.
Cascaderegeling Deze optie maakt het mo	mogelijk om verwarmingsketels in een cascadesysteem te koppelen. De S-Bus-aansluitingen kunnen extern op de Quick connect worden ge- maakt.
Sanitair warm water Deze optie maakt het	mogelijk om een SWW boiler aan te sluiten. Afhankelijk van het gewenste SWW systeem kunt u verschillende soorten pompen en sensoren aansluiten.

Door de combinatie van de uitgebreide aansluitingen en softwarefuncties heb je standaard meer mogelijkheden. De tabellen geven een overzicht van de mogelijke combinaties.

• U kunt de gewenste vaste combinatie toepassen.
• U kunt de vaste combinatie uitbreiden met optionele in- en uitgangen.

Tab.25 Configureerbare ingangen en uitgang - vaste combinaties

Connector(1)
Cascaderegeling:• Systeemtemperatuursensor ( F5 )					5
SWW circulatie:• SWW circulatiepomp ( F1 )• SWW circulatietemperatuursensor ( F6 )	F1					6
SWW menging:• SWW-mengpomp ( F1 )• SWW mengtemperatuursensor ( F6 )	F1					6
SWW gelaagd:• SWW boiler bovenste temperatuursensor ( F6 )		F				6
Ventilatie verwarmingsketelruimte:• Afzuigventilator ( F2 )• Afzuigventilatorsignaal ( F4 )		F2		F4
(1) De letter F geeft een vaste combinatie van twee connectoren voor elke configuratie aan.

Tab.26 Configureerbare ingangen en uitgang - uitgebreide opties

Connector(1)(2)
	AUXN L	StatusNc C No	1	2	Tsyst	Tsyst
Cascadesysteempomp B	1	A2
Directe zonepomp B	1	A2
Secundaire pomp B	1	A2
Afsluiter B	1	A2
Externe gasklep B	1	A2
Statuscontact B	1	A2
Warmtevraagsignaal A			3	B4
Verwarmingsketelontlastingssignaal		A	3	B4
Blokkerende ingang		A	3	B4
Vrijgave-ingang		A	3	B4
Gasdrukschakelaar		A	3	B4
(1) De letter A geeft de eerste optie aan voor de aansluiting van elke ingang of uitgang.(2) De letter B geeft de tweede optie aan voor de aansluiting van elke ingang of uitgang.

Tab.27 Voorbeeld van mogelijke combinaties

Aansluitconnector	AUXN L	StatusNc C No	1	2	1Tsyst	2Tsyst
Vaste combinatie: Ventilatie verwarmingsketelruimte:• Afzuigventilator ( F2 )• Afzuigventilatorsignaal ( F4 )Uitgebreid met:• Gasdrukschakelaar ( A3 )		F2	A3	F4
Vaste combinatie: Cascaderegeling:• Systeemtemperatuursensor ( F5 )Vaste combinatie: Ventilatie verwarmingsketelruimte:• Afzuigventilator ( F2 )• Afzuigventilatorsignaal ( F4 )Uitgebreid met:• Cascadesysteempomp ( B1 )• Verwarmingsketelontlastingssignaal: (A3)	B1	F2	A3	F4	F5

Voor het aansluiten en configureren van de gewenste installatie verwijzen wij u naar:

- Het volgende hoofdstuk voor de beschikbare connectoren.

- De aansluitschema's in de handleiding of online.

5.8.6 De aansluitprint CB-25

De CB-25 is geplaatst in de instrumentenbox. Deze biedt gemakkelijke toegang tot alle standaardconnectoren.

Afb.56 Aansluitprintplaat CB-25

AD-3002742-02

1 Pompconnector, pagina 37 Sluit een ketelpomp aan.
2 SWW-pomp connector, pagina 37 Sluit een SWW-laadpomp aan.
3 AUX connector, pagina 37 Sluit een:

• Cascadesysteempomp, pagina 38
• SWW circulatiepomp, pagina 38
• SWW-mengpomp, pagina 38
• Directe zonepomp, pagina 38
• Secundaire pomp, pagina 38
• Afsluiter, pagina 38
• Externe gasklep, pagina 38
• Statuscontact, pagina 39

4 Statusconnector, pagina 39

Sluit een:

• Afzuigventilator, pagina 39
• Cascadesysteempomp, pagina 39
• Directe zonepomp, pagina 39
• Secundaire pomp, pagina 39
• Afsluiter, pagina 40
• Externe gasklep, pagina 40
• Statuscontact, pagina 40

5 LIN-Bus-connector, pagina 40

Sluit een LIN-pomp aan.

6 Programmeerbare invoerconnectoren, pagina 40 Sluit een:

• Afzuigventilatorsignaal, pagina 40

• Warmtevraagsignaal, pagina 41

• Verwarmingsketelontlastingssignaal, pagina 41

• Blokkerende ingang, pagina 41
• Vrijgave-ingang, pagina 41
• Gasdrukschakelaar, pagina 41

7 Pomp PWM connector, pagina 42 Sluit een PWM signaal voor de ketelpomp aan.

8 0–10 V connector, pagina 42 Sluit een 0-10 V signaal aan.

9 Connector Tout, pagina 42 Sluit een buitentemperatuursensor aan.

10 R-Bus-connector, pagina 43 Sluit een kamerthermostaat aan.
11 Tsyst-connectoren, pagina 43 Sluit een:

• Systeemtemperatuursensor, pagina 43
• Temperatuursensor SWW circulatie, pagina 44
• SWW mengtemperatuursensor, pagina 44

- Bovenste temperatuursensor SWW boiler, pagina 44

12 Connector Tdhw, pagina 44 Sluit een onderste temperatuursensor SWW boiler aan.
13 SWW pomp PWM connector, pagina 44 Sluit een PWM signaal voor de SWW pomp aan.
14 Servicepoort connector, pagina 44 Sluit een servicetool aan.
15 Connector L-Bus, pagina 44 Sluit een uitbreidingsbox (L-Bus) aan.
16 S-Bus-connectoren, pagina 45 Niet gebruiken.
17 Zekering F1 Beschermt alle aangesloten componenten (bijvoorbeeld pompen, kleppen en printplaten).

■Pompconnector

U kunt een ketelpomp op de connector aansluiten.

Afb.57 Pompconnector

AD-3001306-02

Sluit de pomp als volgt aan:

± Aarde N Nulleider L Fase

Belangrijk Het maximale stroomverbruik is 300 VA.

U kunt de nalooptijd, het maximum en minimum toerental van de pomp wijzigen met de parameters PP015, PP016 en PP018.

Zie ook Pomp PWM connector, pagina 42

■ SWW-pomp connector

U kunt een SWW laadpomp op de connector aansluiten.

Afb.58 SWW-pomp connector

AD-4000123-02

Sluit de pomp als volgt aan:

± Aarde N Nulleider L Fase

Belangrijk Het maximale stroomverbruik is 300 VA.

U kunt de nalooptijd, het maximum en minimum toerental van de pomp wijzigen met de parameters DP020, DP037 en DP038.

■ AUX connector

U kunt een serie pompen, twee typen kleppen of een contact op de connector aansluiten. U kunt deze naar behoefte configureren. Elke configuratie heeft een specifieke instelling.

Eén connector is beschikbaar op de aansluitprintplaat. Voor meer aansluitingen moet u een uitbreidingsprint gebruiken.

Afb.59 AUX connector

AD-3002666-01

Sluit de pomp, de klep of het contact als volgt aan:

± Aarde N Nulleider L Fase

Afb.60 Cascadesysteempomp

AD-3002666-01

Belangrijk Het maximale stroomverbruik is 300 VA.

- Cascadesysteempomp

U kunt een cascadesysteempomp op de connector aansluiten. Als het toestel deel uitmaakt van een cascadesysteem en geen interne pomp heeft, moet deze pomp aangesloten worden. Als u een open verdeler of een platenwarmtewisselaar gebruikt, creëert deze pomp aanvoer aan de primaire zijde van het systeem.

Sluit deze pomp altijd aan op het hoofdtoestel.

Zie ook Cascademanagement activeren, pagina 58

- SWW circulatiepomp

U kunt een secundaire SWW circulatiepomp op de connector aansluiten. Deze pomp circuleert het sanitair warm water door het systeem.

Afb.61 SWW circulatiepomp

AD-3002666-01

Zie ook SWW circulatie activeren, pagina 58

Afb.62 SWW-mengpomp

AD-3002666-01

- SWW-mengpomp

U kunt een SWW-mengpomp op de connector aansluiten. Deze pomp mengt het water in de SWW boiler om de temperatuur gelijkmatig te verdelen.

Zie ook SWW mengen activeren, pagina 59

- Directe zonepomp

U kunt een directe zonepomp op de connector aansluiten. Deze pomp zorgt voor aanvoer naar de zone. De pomp is actief wanneer er een warmtevraag is in de directe zone.

Afb.63 Directe zonepomp

AD-3002666-01

Sluit deze pomp altijd aan op het hoofdtoestel.

Zie ook De uitgang instellen, pagina 64

- Secundaire pomp

U kunt een secundaire pomp op de connector aansluiten. Als u een open verdeler of een platenwarmtewisselaar gebruikt, creëert deze pomp aanvoer aan de secundaire zijde van het systeem.

Afb.64 Secundaire pomp

AD-3002666-01

Zie ook De uitgang instellen, pagina 64

- Afsluiter

U kunt een afsluiter aansluiten op de connector. Deze klep isoleert het toestel van het systeem.

Afb.65 Afsluiter

AD-3002666-01

Zie ook De uitgang instellen, pagina 64

- Externe gasklep

U kunt een externe gasklep aansluiten op de connector. Deze klep volgt het gedrag van het gasblok in het toestel.

Afb.66 Externe gasklep

AD-3002666-01

Zie ook De uitgang instellen, pagina 64

Afb.67 Statuscontact

- Statuscontact

U kunt een statuscontact op de connector aansluiten. Dit contact meldt de actuele status van het toestel aan een extern apparaat of een gebouwbeheersysteem.

AD-3002666-01

Zie ook

De uitgang instellen, pagina 64

■ Statusconnector

U kunt een ventilator, serie pompen, twee typen kleppen of een contact op de connector aansluiten. U kunt deze naar behoefte configureren. Elke configuratie heeft een specifieke instelling.

Afb.68 Statusconnector

Sluit de ventilator, pomp, klep of het contact als volgt aan:

Nc Normaal gesloten contact (contact opent wanneer status optreedt) C Hoofdcontact

No Normaal geopend contact (contact sluit wanneer status optreedt)

AD-3002781-01

Belangrijk

De statusconnector functioneert als potentiaalvrij contact. Sluit een externe 230 V-voeding aan voor een ventilator, pomp en klep.

Afb.69 Afzuigventilator

- Afzuigventilator

U kunt een afzuigventilator voor verwarmingsketelruimte op de connector aansluiten. Als het toestel actief is, ventileert de ventilator de ruimte.

AD-3002781-01

Zie ook

Ventilatie van verwarmingsketelruimte activeren, pagina 60

Afb.70 Cascadesysteempomp

- Cascadesysteempomp

U kunt een cascadesysteempomp op de connector aansluiten. Als het toestel deel uitmaakt van een cascadesysteem en geen interne pomp heeft, moet deze pomp aangesloten worden. Als u een open verdeler of een platenwarmtewisselaar gebruikt, creëert deze pomp aanvoer aan de primaire zijde van het systeem.

AD-3002781-01

Sluit deze pomp altijd aan op het hoofdtoestel.

Zie ook

Cascademanagement activeren, pagina 58

Afb.71 Directe zonepomp

- Directe zonepomp

U kunt een directe zonepomp op de connector aansluiten. Deze pomp zorgt voor aanvoer naar de zone. De pomp is actief wanneer er een warmtevraag is in de directe zone.

AD-3002781-01

Sluit deze pomp altijd aan op het hoofdtoestel.

Zie ook

De uitgang instellen, pagina 64

- Secundaire pomp

U kunt een secundaire pomp op de connector aansluiten. Als u een open verdeler of een platenwarmtewisselaar gebruikt, creëert deze pomp aanvoer aan de secundaire zijde van het systeem.

Afb.72 Secundaire pomp

AD-3002781-01

Zie ook

De uitgang instellen, pagina 64

Afb.73 Afsluiter

Afb.74 Externe gasklep

Afb.75 Statuscontact

Afb.76 LIN-Bus-connector

Afb.77 Programmeerbare invoerconnectoren

Afb.78 Afzuigventilatorsignaal

- Afsluiter

U kunt een afsluiter aansluiten op de connector. Deze klep isoleert het toestel van het systeem.

AD-3002781-01

Zie ook De uitgang instellen, pagina 64

- Externe gasklep

U kunt een externe gasklep aansluiten op de connector. Deze klep volgt het gedrag van het gasblok in het toestel.

AD-3002781-01

Zie ook De uitgang instellen, pagina 64

- Statuscontact

U kunt een statuscontact op de connector aansluiten. Dit contact meldt de actuele status van het toestel aan een extern apparaat of een gebouwbeheersysteem.

AD-3002781-01

Zie ook De uitgang instellen, pagina 64

LIN-Bus-connector

U kunt een LIN-Bus-pomp op de connector aansluiten. De LIN-Bus regelt de pomp en ontvangt gegevens van de pomp.

De LIN-Bus-pompen van Grundfos zijn getest en goedgekeurd om met het toestel te werken. Andere merken pompen kunnen ook werken, maar zijn niet getest.

Sluit de LIN-Bus-draden als volgt aan:

+ Plus

- Min

D Signaal

■ Programmeerbare invoerconnectoren

Op elke connector kunt u een reeks ingangssignalen aansluiten. De programmeerbare ingangsconnectoren functioneren als een potentiaalvrij contact.

Twee programmeerbare connectoren zijn beschikbaar op de aansluitprintplaat. Voor meer aansluitingen moet u een uitbreidingsprint gebruiken.

U kunt deze naar behoefte configureren. Afhankelijk van de instelling kan er een type ingangssignaal worden aangesloten.

De draden kunnen onderling worden verwisseld. Het maakt niet uit welke draad in welke klem wordt aangesloten.

AD-3002780-01

- Afzuigventilatorsignaal

U kunt een afzuigventilator-feedbacksignaal voor verwarmingsketelruimte op de connector aansluiten. Als de afzuigventilator aan is, sluit het contact.

AD-3002780-01

Zie ook Ventilatie van verwarmingsketelruimte activeren, pagina 60

Afb.79 Warmtevraagsignaal

1

2

AD-3002780-01

Afb.80 Verwarmingsketelontlastingssignaal

1

2

AD-3002780-01

Afb.81 Blokkerende ingang

1

2

AD-3002780-01

Afb.82 Vrijgave-ingang

1

2

AD-3002780-01

Afb.83 Gasdrukschakelaar

1

2

AD-3002780-01

- Warmtevraagsignaal

U kunt een aan-uitcontact voor centrale verwarming aansluiten op de connector. Hierdoor ontstaat er een warmtevraag voor de centrale verwarming van het systeem.

Zie ook

De ingang instellen, pagina 60

- Verwarmingsketelontlastingssignaal

U kunt een GBS op de connector aansluiten. Hierdoor wordt het toestel aangesloten op een gebouwbeheersysteem dat meerdere verwarmingstoestellen regelt. Gebruik dit aan-uitcontact om het toestel voor warmteaanvragen te ontplasten. De andere toestellen in het systeem kunnen nog steeds warmte produceren. Bijvoorbeeld:

• Wanneer de ingang actief is, produceert het toestel geen warmte voor de centrale verwarming.
• Wanneer de ingang actief is, produceert het toestel geen warmte voor sanitair warm water.
• Wanneer de ingang actief is, produceert het toestel geen warmte centrale verwarming en sanitair warm water.

De ingang kan voor de vrijgave van de warmtevraag ingesteld worden op geopend of gesloten.

Zie ook

De ingang instellen, pagina 60

- Blokkerende ingang

U kunt de connector als blokkerende ingang gebruiken. Hierdoor wordt het toestel op verzoek geblokkeerd voor specifieke warmtevraagtypen. U kunt deze naar behoefte configureren. Bijvoorbeeld:

• Het toestel blokkeert warmtevragen voor centrale verwarming.
• Het toestel blokkeert warmtevragen voor sanitair warm water.
• Het toestel blokkeert warmtevragen voor centrale verwarming en sanitair warm water.

De ingang kan voor de blokkering van de warmtevraag ingesteld worden op geopend of gesloten. Ook is het mogelijk om het toestel een foutcode te laten weergeven.

Zie ook

De ingang instellen, pagina 60

- Vrijgave-ingang

U kunt de connector als vrijgave-ingang gebruiken. Hierdoor wordt het toestel op verzoek vrijgegeven voor specifieke warmtevraagtypen. U kunt deze naar behoefte configureren. Bijvoorbeeld:

• Het toestel wordt geactiveerd voor sanitair warm water en moet vrijgegeven worden voor een centrale-verwarmingsvraag.
• Het toestel wordt niet geactiveerd voor centrale verwarming of sanitair warm water en moet vrijgegeven worden voor beide warmtevragen.

De ingang kan voor de vrijgave van de warmtevraag ingesteld worden op geopend of gesloten.

Zie ook

De ingang instellen, pagina 60

- Gasdrukschakelaar

U kunt een gasdrukschakelaar aansluiten op de connector.

- Als de gasdruk te laag is, wordt de schakelaar geactiveerd. Hierdoor wordt het toestel gedurende 10 minuten geblokkeerd en wordt de foutcode H.01.09 weergegeven.

Afb.84 Pomp PWM connector

AD-3002782-01

Afb.85 0–10 V connector

AD-3001304-03

Afb.86 0-10 V regeling

- Als de gasdruk te hoog is, wordt de schakelaar geactiveerd. Hierdoor wordt het toestel gedurende 10 minuten geblokkeerd en wordt de foutcode H.01.26 weergegeven.

De ingang kan voor de activering van de schakelaar ingesteld worden op geopend of gesloten.

Zie ook

De ingang instellen, pagina 60

■ Pomp PWM connector

U kunt een signaaldraad van de PWM-pomp op de connector aansluiten. Het PWM signaal moduleert en regelt de ketelpomp.

Sluit de PWM signaaldraden als volgt aan:

0 Nul
+ Plus

■ 0–10 V connector

U kunt een 0-10 V warmtevraag op de connector aansluiten. Het 0-10 V signaal heeft twee modi:

• Regeling gebaseerd op temperatuursetpunt.
• Regeling gebaseerd op vermogensetpunt.

Sluit het 0-10 V signaal als volgt aan:

• Min
• Plus

U kunt de modus van de analoge invoer wijzigen met parameter EP014:

Temperatuurregeling: De 0-10 volt regelt de aanvoertemperatuur van het toestel. Het vermogen varieert tussen de minimale en maximale waarde op basis van de richtwaarde van de aanvoertemperatuur met een vaste vermogensetpunt.

Vermogensregeling: De 0-10 volt regelt de warmteafgifte van het toestel. Het vermogen wordt omgezet naar een 0 – 100% relatief vermogensetpunt met een vast temperatuursetpunt. Het minimale vermogen is gekoppeld aan de modulatiediepte van het toestel.

1 Minimumsetpunt voor temperatuur (parameter EP030) of vermogen (parameter EP032)
2 Maximumsetpunt voor temperatuur (parameter EP031) of vermogen (parameter EP033)
3 Minimumsetpunt voor spanning (parameter EP034)
4 Maximumsetpunt voor spanning (parameter EP035)

De gemeten waarden kunnen met signalen worden gelezen:

EM010 De spanning op de 0-10V ingang.

EM018 Indien regeling gebaseerd op temperatuur is ingesteld: het berekende temperatuursetpunt.

EM021 Indien regeling gebaseerd op warmteafgifte is ingesteld: het berekende vermogensetpunt.

Connector Tout

Sluit de buitentemperatuursensor altijd aan op de printplaat die de zones regelt. Bijvoorbeeld: als de zones worden bestuurd door een SCB-02 of SCB-10, sluit dan de sensor aan op die printplaat.

U kunt een buitentemperatuursensor aansluiten op de connector. De volgende sensors zijn beschikbaar:

AF60 NTC 470 Ω/25 °C

Afb.87 Connector Tout

AD-4000006-04

De draden kunnen onderling worden verwisseld. Het maakt niet uit welke draad in welke klem wordt aangesloten.

U kunt het type buitentemperatuursensor, de traagheid van het gebouw en het type sensoraansluiting wijzigen met parameters AP056, AP079 en AP091.

Alleen buitentemperatuursensor: De aanvoertemperatuur wordt bepaald door de buitentemperatuur, samen met de interne stooklijn van het toestel.

Wanneer u alleen een buitentemperatuursensor aansluit, plaatst u een brug op de R-Bus-connector. Wijzig ook de regelstrategieparameter CP780 naar Weersafhankelijk (2).

Buitentemperatuursensor met een thermostaat: De aanvoertemperatuur wordt bepaald door de buitentemperatuur, samen met de interne stooklijn van het toestel. Deze interne stooklijn wordt naar boven verschoven wanneer de gemeten ruimtetemperatuur afwijkt van de gewenste ruimtetemperatuur. Met een OpenTherm-thermostaat moet de gewenste stooklijn worden ingesteld op de thermostaat.

U kunt de invloed van de kamertemperatuur wijzigen met parameter CP240. Wijzig ook de regelstrategieparameter CP780 naar Buiten&ruimte gebas. (3).

■ R-Bus-connector

U kunt een kamerthermostaat op de connector aansluiten. De volgende typen zijn mogelijk:

• R-Bus-thermostaat (bijv. de eTwist)
- OpenTherm thermostaat
- OpenTherm Smart Power thermostaat
• Aan/uit-thermostaat

Afb.88 R-Bus-connector

AD-3001314-03

Sluit de kamerthermostaat als volgt aan:

De draden kunnen onderling worden verwisseld. Het maakt niet uit welke draad in welke klem wordt aangesloten.

Sluit de gewenste thermostaat aan, en het type thermostaat wordt automatisch herkend.

■ Tsyst-connectoren

U kunt een systeemtemperatuursensor op elke connector aansluiten. De volgende typen zijn mogelijk:

• Systeemtemperatuursensor (NTC 10k Ω/25 °C)
  • Temperatuursensor SWW circulatie (NTC 10k Ω/25 °C)
  • Temperatuursensor SWW meng (NTC 10k Ω/25 °C)
• Bovenste temperatuursensor SWW boiler (NTC 10k Ω/25 °C)

U kunt deze naar behoefte configureren. Afhankelijk van de instelling kan er een sensortype worden aangesloten.

Sluit de sensor als volgt aan:

Afb.89 Tsyst-connectoren

AD-4000008-03

De draden kunnen onderling worden verwisseld. Het maakt niet uit welke draad in welke klem wordt aangesloten.

Afb.90 Systeemtemperatuursensor

AD-3003105-01

- Systeemtemperatuursensor

U kunt een systeemtemperatuursensor aansluiten op de Tsyst 1-connector.

Zie ook Cascademanagement activeren, pagina 58

Afb.91 Temperatuursensor SWW circulatie

1	2
Tsyst	Tsyst

AD-3003349-01

Afb.92 SWW mengtemperatuursensor

1	2
Tsyst	Tsyst

AD-3003349-01

Afb.93 Bovenste temperatuursensor SWW boiler

1	2
Tsyst	Tsyst

AD-3003349-01

- Temperatuursensor SWW circulatie

U kunt een temperatuursensor SWW circulatie aansluiten op de Tsyst 2-connector.

Zie ook

SWW circulatie activeren, pagina 58

- SWW mengtemperatuursensor

U kunt een SWW mengtemperatuursensor aansluiten op de Tsyst 2-connector.

Zie ook

SWW mengen activeren, pagina 59

- Bovenste temperatuursensor SWW boiler

U kunt een bovenste temperatuursensor SWW boiler aansluiten op de Tsyst 2-connector.

Zie ook

Gelaagd SWW activeren, pagina 59

Connector Tdhw

Belangrijk

Voor toestellen met een SCB-10 uitbreidingsprint, zie de aansluitschema's in deze handleiding.

Op de connector kunt u een onderste temperatuursensor SWW boiler (NTC 10k Ω/25 °C) aansluiten.

De draden kunnen onderling worden verwisseld. Het maakt niet uit welke draad in welke klem wordt aangesloten.

■ SWW pomp PWM connector

U kunt een PWM signaaldraad van de SWW pomp op de connector aansluiten. Het PWM signaal moduleert en regelt de SWW pomp.

Sluit het PWM signaal als volgt aan:

• Min
• Plus

■ Servicepoort connector

U kunt een servicetool op de connector aansluiten. De servicetool verbindt de volgende apparaten:

U kunt de Recom Smart Service-app gebruiken om diverse instellingen in te voeren, te wijzigen of uit te lezen.

- Connector L-Bus

U kunt de kabel van de uitbreidingsbox op de connector aansluiten. Dit breidt de lokale bus uit naar de uitbreidingsbox.

Afb.98 S-Bus-connectoren (RJ12)

■ S-Bus-connectoren

Gebruik niet deze interne S-Bus-connectoren. U kunt de Quick connect gebruiken voor de S-Bus-aansluitingen.

AD-3003114-01

6 Voor inbedrijfstelling

6.1 Controlelijst vóór inbedrijfstelling

6.1.1 De sifon vullen

Afb.99 De sifon vullen

Risico op CO-vergiftiging.

- De sifon moet altijd voldoende gevuld zijn met water.

1. Vul de sifon met water.
2. Bevestig de sifon
3. Controleer op lekkages.

6.1.2 Installatie vullen

Geadviseerde waterdruk tussen 1,5 en 2 bar.

Ga als volgt te werk bij het vullen van de installatie:

1. Vul de CV-installatie met schoon water.

Schakel de ketel in om de waterdruk op het display weer te geven.

1. Controleer de waterzijdige aansluitingen op dichtheid.

6.1.3 Gascircuit voorbereiden

Afb.100 Meetpunt gasvoordruk

Gevaar voor elektrische schok Hoge spanningen Gevaar voor elektrische schok.

- Ontkoppel altijd de netvoeding vóór werkzaamheden aan het toestel.

1 Gasblok op de Quinta 45 - 65 - 90

2 Gasblok op de Quinta 115

1. Open de hoofdgaskraan.
2. Open de gaskraan van de ketel.
3. Controleer de dichtheid van het gascircuit.
4. Ontlucht de gastoevoerleiding door het meetpunt P1 los te schroeven.

⇒ De gastoevoerleiding is goed ontlucht als er een gaslucht kan worden waargenomen.

1. Controleer de gasvoordruk op het meetpunt P1. De geadviseerde voordruk staat op het typeplaatje.

Gevaar Gaslek

Risico op explosie.

- De voordruk mag nooit de maximumdruk overschrijden die in de tabel met technische gegevens is vermeld.

1. Schroef het meetpunt weer dicht.

6.2 Beschrijving van het bedieningspaneel

6.2.1 Componenten van het bedieningspaneel

Afb.101 Componenten van het bedieningspaneel

De functies van de draaiknop en de selectietoetsen worden uitgevoerd door hetzelfde onderdeel van het bedieningspaneel. Draai of druk op de knop om het gewenste resultaat te bekomen.

1 Draaiknop: draaien om items op het scherm, menu of de instelling te markeren
2 Selectietoets ⚙drukken om de gemarkeerde selectie te bevestigen
3 Terugtoets

- Kort drukken op de toets : Terugkeren naar het vorige niveau of vorige menu

- Toets lang ingedrukt houden: Terug naar hoofdscherm

4 Menutoets :em naar het hoofdmenu te gaan
5 Scherm

6.2.2 Beschrijving van het hoofdscherm

Dit scherm verschijnt automatisch na de start van het toestel. Het bedieningspaneel gaat automatisch in de stand-bymodus als de toetsen 5 minuten lang niet worden gebruikt. Druk op een van de toetsen op het bedieningspaneel om het scherm weer te activeren.

U kunt van elk menu navigeren naar het hoofdscherm door de terugtoets

enkele seconden ingedrukt te houden.

Zone- en storinginformatie zijn toegankelijk vanaf het hoofdscherm. Gebruik de draaiknop om tussen schermen te scrollen.

Afb.102 Beschrijving van het hoofdscherm

1 Datum en tijd
2 Pictogrammen die de status van het toestel weergeven
3 Toestelpictogram en aanvoertemperatuur
4 Waterdruk
5 Pictogrammen van de actueel actieve en beschikbare schermen
6 Status van het toestel
7 Buitentemperatuur (als een buitentemperatuursensor aangesloten is)

Tab.28 Beschrijving statuspictogrammen

Pictogram	Beschrijving
	Automatische schakeling tussen verwarmings- en koelmodus.
	Verwarming aangesloten op een warmtepomp.Continu symbool: verwarmingsmodus actief.Knipperend symbool: verwarming in uitvoering.
	Koeling aangesloten op een warmtepomp.Continu symbool: koelmodus actief.Knipperend symbool: koeling in uitvoering.
	Verwarming aangesloten op een gasgestookte- of oliegestookte ketel.Continu symbool: verwarmingsmodus actief.Knipperend symbool: verwarming in uitvoering.
	SWW is ingeschakeld.Symbool brandt ononderbroken: SWW is actief.Symbool knippert: SWW-productie in uitvoering.
	Vorstbeveiligingsmodus geactiveerd.
	Zomermodus geactiveerd. Er is geen verwarming.
	Storingsindicator. Navigeer naar het storingsscherm voor meer informatie.
	De brander is aan.
	De warmtepomp is ingeschakeld. Weergegeven bij verwarmings- of koelvraag.
	Elektrische back-up aangesloten op een warmtepomp. De elektrische back-up is in werking.
	Schoorsteenvegersmodus is geactiveerd. Deze optie wordt gebruikt om de verbranding te meten. U vindt dit in het Schoorst.vegermodus menu.
	Installateursmodus geactiveerd.

■ Beschrijving van het hoofdmenu met snelle toegang

Een menu met enkele functies is rechtstreeks toegankelijk vanaf het hoofdscherm. Druk op de selectietoets voor snelle toegang tot het menu.

Tab.29 Beschrijving van het hoofdmenu met snelle toegang

Menu Functie
Systeem vakantiemodus Stel de begin- en einddatum van uw vakantie in om de kamer-en SWW-temperaturen van alle zones te verlagen.
Werkingsmodus Wijzig de verwarmingsbedrijfsmodus.
Sanitair warm water Aan/Uit Activeer of deactiveer sanitair warm water.
Geforceerde zomermodus Aan/Uit Activeer of deactiveer de geforceerde zomermodus. Wanneer dit is ingesteld op Aan, is de verwarming gedeactiveerd en blijft warm water actief.

6.2.3 Beschrijving van het zonescherm

Afb.103 Beschrijving van het zonescherm

Informatie over de verschillende zones in uw installatie is toegankelijk vanaf het hoofdscherm. Draai aan de draaiknop om de informatieschermen te bekijken.

1 Naam van de zone
2 Bedrijfsmodus nu actief
3 Buitentemperatuur
4 Kamertemperatuur (als er een thermostaat is geïnstalleerd)
5 Zonesymbool
6 Pictogrammen voor het navigatieniveau tussen het hoofdscherm, de zone en storinginformatie.
7 Informatie over de circuitstatus

Tab.30 Beschrijving van de zonepictogrammen

Pictogram-men	Zones
	Alle
	Slaapkamer
	Woonkamer
	Studeer-/werkkamer
	Buiten
	Keuken
	Kelder
	SWW(1)
(1) Het SWW-pictogram wordt automatisch geselecteerd voor het SWW-zone-scherm en kan niet handmatig worden geselecteerd of gewijzigd.

■ Beschrijving van het zonemenu met snelle toegang

Een menu met enkele functies is rechtstreeks toegankelijk vanaf het zonescherm. Druk op de selectietoets voor snelle toegang tot het menu.

Tab.31 Beschrijving van het zonemenu met snelle toegang

Menu Functie
Verwarmingstemperaturen instellen Activiteitstemperaturen weergeven en instellen
Werkingsmodus Selecteer een bedrijfsmodus om verwarming te regelen. Schema, Handmatig, Tijdelijk, Vakantie of Uit.
Klokprogramma's verwarming Programmeer of selecteer een verwarmingstijdprogramma.

■ Beschrijving van het SWW-menu met snelle toegang

Een menu met enkele functies is rechtstreeks toegankelijk vanaf het SWW-zonescherm. Druk op de selectietoets voor snelle toegang tot het menu.

Tab.32 Beschrijving van het SWW-menu met snelle toegang

Menu Functie
Stel SWW-temperaturen in Raadpleeg en stel het SWW-comfortsetpunt in.
Werkingsmodus Selecteer een bedrijfsmodus om SWW te regelen: Schema,Comfort, Warmwaterboost, Vakantie of Uit.
Klokprogramma's Programmeer of selecteer een SWW-tijdprogramma.

6.2.4 Beschrijving van het hoofdmenu

Het hoofdmenu biedt toegang tot de opties van het bedieningspaneel.

Welke menupictogrammen worden weergegeven in de carrousel, is afhankelijk van de systeemconfiguratie.

Geef de menucarrousel weer door op de hoofdmenutoets 📄 drukken.

Doorloop het menu door aan de draaiknop te draaien. Druk op de selectietoets ⚙ om de selectie te bevestigen.

Afb.104 Beschrijving van het hoofdmenu

1 Menupictogram
2 Scheidingsbalk: geeft het begin van de carrousel aan en is afhankelijk van de systeemconfiguratie wel of niet zichtbaar.
3 Gemarkeerde menu-optie

Tab.33 Beschrijving van het hoofdmenu

Pictogram Menutitel Beschrijving
AUTO	Werkingsmodus Naar bedieningsregelingen gaan.
	Sanitair warm waterAan/Uit	Naar regelingen voor sanitair warm water gaan.
	Verwarmingstemperatuur Activiteitstemperaturen in de zonetijdprogramma's wijzigen.
	Watertemperatuur Wijzig het comfortsetpunt van het sanitair warm water.
	Tijdelijke verandering verwarmingstemp.	Een geactiveerd tijdprogramma tijdelijk opheffen. De kamertemperatuur wordt tot een ingestelde eindtijd gewijzigd.
	Warmwaterboost Een geactiveerd tijdprogramma tijdelijk opheffen. De sanitair-warmwatertemperatuur wordt tot een ingestelde eindtijd gewijzigd.
	Systeem vakantiemodus Vakantieprogramma activeren of deactiveren (inclusief vorstbeveiliging). De kamer-temperatuur wordt verlaagd tijdens uw vakantie om energie te besparen.
	Gebruikersinstellingen Naar gebruikersniveau-opties gaan.
	Schoorst.vegermodus Schoorsteenvegermodus activeren of deactiveren.
	Installateur Naar installateursopties gaan. Installateurscode vereist.
	Zoeker Parameter zoeken op code. Installateurscode vereist.
	Geeft overzicht Systeemsignalen, statusen en setpunten weergeven. Installateurscode vereist.
	Bluetooth	Bluetooth-verbinding activeren of deactiveren.
	Systeeminstellingen	Systeeminstellingen wijzigen en installateursinformatie weergeven.
	Versie-informatie Versie-informatie weergeven.

6.2.5 Beschrijving van het stand-byscherm

Het stand-byscherm wordt automatisch geactiveerd na 5 minuten inactiviteit. De achtergrondverlichting wordt gedeactiveerd en informatie over de algemene status van het toestel wordt weergegeven.

Druk op een willekeurige toets van het bedieningspaneel op de gebruikersinterface om het stand-byscherm te verlaten.

Afb.105 Beschrijving van het standbyscherm

1 Buitentemperatuur (als een buitentemperatuursensor aangesloten is)
2 Bericht inactief systeem
3 Datum en tijd
4 Waterdruk

Tab.34 Beschrijving van berichten inactief systeem

Melding Beschrijving
SYSTEEM OK Systeem is in normale werking.
SYSTEEMFOUT Storing	aanwezig in het systeem. Het stand-byscherm is rood zolang de storing niet is opgelost. Controleer de informatie over de storing in:Het storingscherm dat toegankelijk is vanaf het hoofdscherm.De optie Storingsgeschiedenis in het menu Installateur. Installateurstoegang vereist.

7 Inbedrijfstelling

7.1 Inbedrijfstellingsprocedure

Waarschuwing

Gevaarlijk toestel

Risico op letsel.

- Installatie, inbedrijfstelling, onderhoud en buitenbedrijfstelling van het toestel en systeem mag uitsluitend worden uitgevoerd door een gekwalificeerde installateur, in overeenstemming met de voorschriften en de informatie in de handleiding.

Aanwijzing

Gas-/luchtfout

Schade aan het product.

- Bij gebruik van een andere gassoort moet het gasblok aangepast worden voordat de verwarmingsketel wordt ingeschakeld.

1. Open de hoofdgaskraan.
2. Open de gaskraan van het apparaat.
3. Schakel de spanning in met de aan/uit-schakelaar van de ketel.
4. Configureer de instellingen die op het display worden weergegeven. ⇒ Het opstartprogramma begint en kan niet onderbroken worden.
5. Stel de onderdelen (thermostaten, regelaar) zodanig in dat er warmte wordt gevraagd.

Belangrijk

In geval van een storing tijdens het opstarten wordt een bericht met de bijbehorende code weergegeven. De betekenis van de storingscodes is terug te vinden in de storingstabel.

7.2 Gasinstellingen

7.2.1 Fabrieksinstelling

De fabrieksinstelling van de ketel is bedoeld voor gebruik met de aardgasgroep G25.3 (K-gas).

Tab.35 Fabrieksinstellingen G25.3 (K-gas)

Code Display	tekst Beschrijving	Instelbereik 45 65 90 115
DP003 Afw.	max. vent.SWW	Maximum ventilatortoerental voorSWW	1400 - 7500 Rpm 5600 5800 6300	7000
GP007 Max.	toeren.vent CV	Maximum ventilatortoerental inCV-modus	1400 - 7500 Rpm 5600 5800 6300	7000
GP008 Min.	toeren.vent.	Minimum ventilatortoerental inCV- en SWW-modus	1000 - 4000 Rpm 1550 1600 1650	1800
GP009 Start	toerental Ventilato	ortoerental bij het startenapp.	900 - 5000 Rpm 2500 2500 2500 2500	2500

7.2.2 Aanpassing aan een ander gastype

Waarschuwing

Gevaarlijk toestel

Risico op letsel.

- Installatie, inbedrijfstelling, onderhoud en buitenbedrijfstelling van het toestel en systeem mag uitsluitend worden uitgevoerd door een gekwalificeerde installateur, in overeenstemming met de voorschriften en de informatie in de handleiding.

Belangrijk

Wanneer de ketel wordt ingesteld op een andere gassoort, moet dit worden vermeld op de meegeleverde sticker. Deze sticker moet naast de typeplaat geplakt worden.

Voer voor werking met een andere gassoort de volgende handelingen uit.

■ Afstelling van het gasblok voor propaan

1 Gasblok op de Quinta 45 - 65 - 90
2 Gasblok op de Quinta 115

Belangrijk

Voor de Quinta 90-ketel: Vervang het huidige gasblok voor het propaangasblok volgens de bij de ombouwset propaan meegeleverde instructies.

1. Gebruik afstelschroef A, stel de fabrieksinstelling in op propaan. De slagen voor elk type ketel staan in de tabel vermeld.

Afb.106 Positie van stelschroef A

Tab.36 Instellingen voor propaan

Keteltype Actie
Quinta 45 Draai de stelschroef	A op de venturi 43/4 slagen met de klok mee.
Quinta 65 Draai de stelschroef	A op de venturi 61/2 slagen met de klok mee.
Quinta 115	Draai de stelschroef A met de klok mee totdat deze helemaal open is. Draai de stelschroef A op het gasblok 54 slagen tegen de klok in.

■ Ventilatortoerentalparameters instellen voor verschillende gassoorten

De ventilatortoerentalinstellingen af fabriek kunnen op installateursniveau worden ingesteld voor een ander type gas.

▶▶ Hoofdmenu > Zoeker

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets één naar het hoofdmenu te gaan.
2. Navigeer naar het Zoeker menu Gebruik code 0012 om de installateurstoegang te activeren.
3. Selecteer de parameter die u wilt configureren.

■ Ventilatortoerental voor verschillende gassoorten

1. Stel de toerentalparameters van de ventilator in zoals aangegeven in de tabel voor de toegepaste gassoort.

Als een ketel niet geschikt is voor een bepaalde gassoort, wordt dit in de tabel aangegeven met "-".

Tab.37 Instelling voor gassoort G20 (H-gas)

Code Display	tekst Beschrijving	Instelbereik 45 65 90 115
DP003 Afw.	max. vent.SWW	Maximum ventilatortoerental voorSWW	1400 - 7500 Rpm 5400 5600 6300	6800
GP007 Max.	toeren.vent CV	Maximum ventilatortoerental inCV-modus	1400 - 7500 Rpm 5400 5600 6300	6800
GP008 Min.	toeren.vent.	Minimum ventilatortoerental inCV- en SWW-modus	1000 - 4000 Rpm 1550 1600 1600	1800
GP009 Start	toerental Ventilato	ortoerental bij het startenapp.	900 - 5000 Rpm 2500 2500	2500	2500

Tab.38 Aanpassing aan gassoort G31 (propaan)

Code Display	tekst Beschrijving	Instelbereik 45 65 90 115
DP003 Afw.	max. vent.SWW	Maximum ventilatortoerental voorSWW	1400 - 7500 Rpm 5100 5400 6000	6700
GP007 Max.	toeren.vent CV	Maximum ventilatortoerental inCV-modus	1400 - 7500 Rpm 5100 5400 6000	6700
GP008 Min.	toeren.vent.	Minimum ventilatortoerental inCV- en SWW-modus	1000 - 4000 Rpm 1550 1600 2000	1800
GP009 Start	toerental Ventilato	ortoerental bij het startenapp.	900 - 5000 Rpm 3000 2500 2500 3500

1. Controleer de instelling van de gas-/luchtverhouding.

7.2.3 Controle en instelling van de gas/lucht-verhouding

Afb.107 De meetsensor voor de rookgasanalysator insteken

De rookgasanalysator moet een minimale nauwkeurigheid hebben van ±0,25% O₂ en ±20 PPM CO.

1. Verwijder de dop van het rookgasmeetpunt.
2. Steek de meetsensor van de rookgasanalysator in de meetopening.

Gevaar Rookgaslekkage

Risico op CO-vergiftiging.

- Dicht de opening rond de meetsensor tijdens de meting volledig af.

1. Meet het percentage O₂ en CO-waarden in de rookgassen. Voer een meting uit bij vollast en bij laaglast.

Belangrijk

- Dit toestel is geschikt voor categorie I_2E en I_2H en I_2K met maximaal 20% waterstofgas ( H₂ ). Door variaties in het H₂ -percentage kan het O₂ -percentage na verloop van tijd variëren. (Bijvoorbeeld: een percentage van 20% H₂ in het gas kan leiden tot een toename van 1,5% O2 in de rookgassen)

- Een aanzienlijke bijstelling van het gasblok kan nodig zijn. Afstelling kan uitgevoerd worden met de standaard O₂-waarden van het gebruikte gas.

■ Vollasttest uitvoeren

U kunt de Functieteststatus wijzigen om een vollasttest uit te voeren.

Hoofdmenu > Schoorst.vegermodus > Functieteststatus

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets :em naar het hoofdmenu te gaan.

2. Navigeer naar het Schoorst.vegermodus menu

1. Selecteer Functieteststatus.

2. Selecteer Gemiddeld vermogen.

De vollasttest begint. De geselecteerde laadtestmodus wordt weergegeven in het menu en het pictogram verschijnt rechtsboven in het scherm.

1. Controleer de instellingen vollasttest.

2. Druk op de terugtoets om de test te beëindigen.

■ Controle-/instelwaarden voor O₂ bij vollast

1. Stel de verwarmingsketel in op vollast.

2. Meet het percentage O₂ in de rookgassen.

3. Vergelijk de gemeten waarde met de controlewaarden in de tabel. Als een ketel niet geschikt is voor een bepaalde gassoort, wordt dit in de tabel aangegeven met "-".

Tab.39 Controle-/instelwaarden O 2 bij vollast voor G25.3 (K-gas)

Waarden bij vollast voor G25.3 (K-gas) O	2 (%)(1)
Quinta 45 4,1 - 4,6	(1)
Quinta 65 4,1 - 4,6	(1)
Quinta 90 3,7 - 4,1	(1)
Quinta 115 4,0 - 4,4	(1)
(1) Nominale waarde.

Tab.40 Controle-/instelwaarden O ₂ bij vollast voor G20 (H-gas)

Waarden bij vollast voor G20 (H-gas) O	2 (%)(1)
Quinta 45 4,3 - 4,8	(1)
Quinta 65 4,3 - 4,8	(1)
Quinta 90 4,3 - 4,7	(1)
Quinta 115 3,9 - 4,4	(1)
(1) Nominale waarde.

Tab.41 Controle-/instelwaarden O 2 bij vollast voor G31 (propaan)

Waarden bij vollast voor G31 (Propaan) O	2 (%) (1)
Quinta 45 4,4 - 4,9	(1)
Quinta 65 4,6 - 4,9	(1)
Waarden bij vollast voor G31 (Propaan) O	2 (%)(1)
Quinta 90 4,9 - 5,2	(1)
Quinta 115 4,4 - 4,9	(1)
(1) Nominale waarde.

Aanwijzing

Onjuiste instellingen

Schade aan het product.

- De O2-waarden bij volle belasting moeten lager zijn dan de O2-waarden bij lage belasting.

1. Valt de gemeten waarde buiten de gegeven waarden in de tabel, corrigeer dan de gas/lucht-verhouding.

Waarschuwing

Gevaarlijk toestel

Risico op letsel.

- Installatie, inbedrijfstelling, onderhoud en buitenbedrijfstelling van het toestel en systeem mag uitsluitend worden uitgevoerd door een gekwalificeerde installateur, in overeenstemming met de voorschriften en de informatie in de handleiding.

1. Stel met behulp van de stelschroef A het percentage O₂ van de toegepaste gassoort in op de nominale waarde. Dit moet altijd tussen de hoogste en laagste instelgrens liggen. Door het gasdebiet te verhogen, zal O₂ afnemen. Zie tekening voor de positie van de afstelschroef Avoor vollast.

1 Gasblok op de Quinta 45 - 65 - 90

2 Gasblok op de Quinta 115

1. Controleer de vlam via het kijkglas. De vlam mag niet afblazen.

2. Meet de CO-waarde van de rookgassen. Voer de volgende acties uit als de CO-waarde hoger is dan 400 ppm:

Belangrijk

De CO-concentratie van de rookgassen moet altijd in overeenstemming zijn met de installatievoorschriften in het land waar de verwarmingsketel is geïnstalleerd.

7.1. Controleer of het rookgasafvoersysteem correct geïnstalleerd is.
7.2. Controleer of de gebruikte gassoort overeenkomt met de verwarmingsketelinstellingen.
7.3. Controleer de brander op beschadiging en reinig hem.
7.4. Controleer de gas/lucht-verhouding opnieuw.
7.5. Neem contact op met uw leverancier als de CO-waarde nog steeds hoger is dan 400 ppm.

Aanwijzing

Onjuiste instellingen

Schade aan het product.

- Als de CO-waarde hoger is dan 1000 ppm, schakel de verwarmingsketel uit en neem contact op met uw leverancier.

■ Test op laaglast uitvoeren

U kunt de Functieteststatus wijzigen om een laaglasttest uit te voeren.

Hoofdmenu > Schoorst.vegermodus > Functieteststatus

Gebruik de draaiknop om te selecteren.

Gebruik de toets Ⓞm de selectie te bevestigen.

1. Druk op de menutoets één naar het hoofdmenu te gaan.
2. Navigeer naar het Schoorst.vegermodus menu
3. Selecteer Functieteststatus.

Afb.108 Positie van stelschroef A

AD-3002831-01

4. Selecteer Laag vermogen.

De test op laaglast begint. De geselecteerde laadtestmodus wordt weergegeven in het menu en het pictogram verschijnt rechtsboven in het scherm.
5. Controleer de instellingen vollasttest.
6. Druk op de terugtoets om de test te beëindigen.

■ Controle-/instelwaarden O₂ bij laaglast

1. Stel de verwarmingsketel in op laaglast.
2. Meet het percentage O ₂ in de rookgassen.
3. Vergelijk de gemeten waarde met de controlewaarden in de tabel. Als een ketel niet geschikt is voor een bepaalde gassoort, wordt dit in de tabel aangegeven met "-".

Tab.42 Controle-/instelwaarden O ₂ bij laaglast voor G25.3 (K-gas)

Waarden bij laaglast voor G25.3 (K-gas) O	2 (%)(1)
Quinta 45 5,5	(1) - 6,0
Quinta 65 4,6	(1) - 5,1
Quinta 90 5,3	(1) - 5,6
Quinta 115 5,7	(1) - 6,2
(1) Nominale waarde.

Tab.43 Controle-/instelwaarden O 2 bij laaglast voor G20 (H-gas)

Waarden bij laaglast voor G20 (H-gas) O	2 (%)(1)
Quinta 45 5,7	(1) - 6,2
Quinta 65 4,8	(1) - 5,3
Quinta 90 5,2	(1) - 5,5
Quinta 115 5,7	(1) - 6,2
(1) Nominale waarde.

Tab.44 Controle-/instelwaarden O ₂ bij laaglast voor G31 (Propaan)

Waarden bij laaglast voor G31 (Propaan) O	2 (%)(1)
Quinta 45 5,7	(1) - 6,2
Quinta 65 5,4	(1) - 5,7
Quinta 90 5,5	(1) - 5,8
Quinta 115 6,1	(1) - 6,6
(1) Nominale waarde.

Aanwijzing

Onjuiste instellingen

Schade aan het product.

- De O2-waarden bij lage belasting moeten hoger zijn dan de O2-waarden bij volle belasting.

1. Valt de gemeten waarde buiten de gegeven waarden in de tabel, corrigeer dan de gas/lucht-verhouding.

Waarschuwing

Gevaarlijk toestel

Risico op letsel.

- Installatie, inbedrijfstelling, onderhoud en buitenbedrijfstelling van het toestel en systeem mag uitsluitend worden uitgevoerd door een gekwalificeerde installateur, in overeenstemming met de voorschriften en de informatie in de handleiding.

Afb.109 Positie van stelschroef B

1. Stel met behulp van de stelschroef B het percentage O ₂ van de toegepaste gassoort in op de nominale waarde.

Door het gasdebiet te verhogen, zal O₂ afnemen.

Zie tekening voor de positie van de afstelschroef B voor laaglast.

1 Gasblok op de Quinta 45 - 65 - 90

2 Gasblok op de Quinta 115

1. Controleer de vlam via het kijkglas. De vlam mag niet afblazen.
2. Herhaal de test op vollast en de test op laaglast tot de juiste waarden verkregen zijn.
3. Meet de CO-waarde van de rookgassen. Voer de volgende acties uit als de CO-waarde hoger is dan 400 ppm:

Belangrijk

De CO-concentratie van de rookgassen moet altijd in overeenstemming zijn met de installatievoorschriften in het land waar de verwarmingsketel is geïnstalleerd.

8.1. Controleer of het rookgasafvoersysteem correct geïnstalleerd is.
8.2. Controleer of de gebruikte gassoort overeenkomt met de verwarmingsketelinstellingen.
8.3. Controleer de brander op beschadiging en reinig hem.
8.4. Controleer de gas/lucht-verhouding opnieuw.
8.5. Neem contact op met uw leverancier als de CO-waarde nog steeds hoger is dan 400 ppm.

Aanwijzing

Onjuiste instellingen

Schade aan het product.

- Als de CO-waarde hoger is dan 1000 ppm, schakel de verwarmingsketel uit en neem contact op met uw leverancier.

1. Breng de verwarmingsketel in de normale bedrijfstoestand terug.

7.3 Laatste aanwijzingen

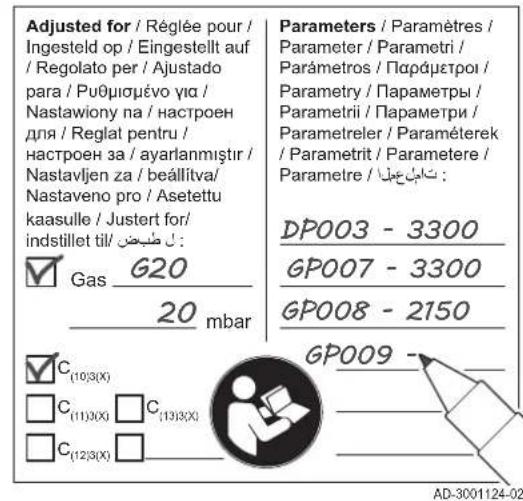

Afb.110 Voorbeeld van ingevulde sticker

1. Verwijder de meetapparatuur.
2. Draai de dop op het rookgasmeetpunt.
3. Verzegel het gasblok.
4. Plaats de frontmantel terug.
5. Warm de CV-installatie op tot ongeveer 70 °C.
6. Schakel de ketel uit.
7. Ontlucht de CV-installatie na circa 10 minuten.
8. Zet de ketel aan.

9. Controleer de waterdruk. Indien nodig: vul de CV-installatie bij.

10. Vul de volgende gegevens in op de meegeleverde sticker en bevestig deze naast het typeplaatje op het apparaat.

11. De gassoort, indien aangepast aan een andere gassoort;

12. De gasaanvoerdruk;
13. Type rookgasaansluiting, indien ingesteld op overdruktoepassing;
14. De gewijzigde parameters voor de hierboven vermelde wijzigingen;

15. Ventilatorsnelheidparameters gewijzigd voor andere doeleinden.

16. Optimaliseer de instellingen zoals vereist voor het systeem en de gebruikersvoorkeuren.

Zie

Voor meer informatie; Instellingen, pagina 57 en

Gebruikersinstructies, pagina 92.

1. Instrueer de gebruiker over de werking van de installatie, ketel en regelaar.
2. Informeer de gebruiker over het uit te voeren onderhoud.
3. Overhandig alle handleidingen aan de gebruiker.
4. Vul samen met de eindgebruiker de meegeleverde Garantiekaart in.

8 Instellingen

8.1 Inleiding op parametercodes

Afb.111 Code op een HMI I-control

AD-3002323-01

Het besturingsplatform maakt gebruik van een geavanceerd systeem voor het categoriseren van parameters, metingen en tellers. Kennis van de logica achter deze codes vergemakkelijkt de herkenning. De code bevat twee letters en drie cijfers.

Afb.112 Eerste letter

CP010

AD-3001375-01

De eerste letter is de categorie waarop de code betrekking heeft.

A Appliance: Toestel

De codes uit categorie D worden uitsluitend door het toestel geregeld. Wanneer het sanitair warm water geregeld wordt door een SCB, wordt het behandeld als een circuit met codes uit categorie C.

Afb.113 Tweede letter

CP010

AD-3001376-01

De tweede letter is het type.

P Parameter: Parameters

C Counter: Tellers

Het getal bestaat altijd uit drie cijfers. In bepaalde gevallen verwijst het laatste van deze drie cijfers naar een zone.

8.2 Toegang tot het installateursniveau

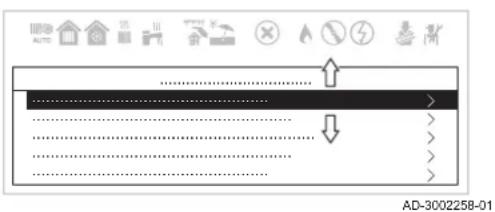

Afb.115 Code voor installateurstoegang

Sommige instellingen zijn beveiligd door de installateurstoegang. Schakel de installateurstoegang in om deze instellingen te wijzigen.

▶▶ Hoofdmenu > Installateur

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets em naar het hoofdmenu te gaan.

2. Navigeer naar het Installateur menu

3. Gebruik code: 0012.

→ Installateurstoegang is nu ingeschakeld: Het Installateur pictogram wordt actief in de statusbalk.

Als het bedieningspaneel gedurende 30 minuten niet wordt gebruikt, wordt de installateurstoegang automatisch uitgeschakeld. U kunt de installateurstoegang handmatig uitschakelen door Installateursmodus afsluiten te selecteren.

8.3 Parameters, tellers en signalen zoeken

U kunt datapunten van het toestel (parameters, tellers en signalen), aangesloten printplaten en sensoren zoeken en wijzigen.

▶▶ Hoofdmenu > Zoeker

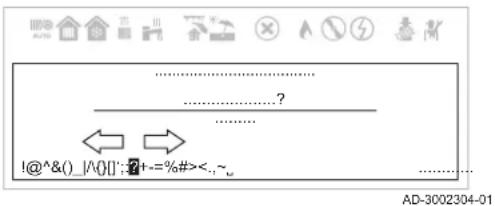

Afb.116 Datapunt zoeken

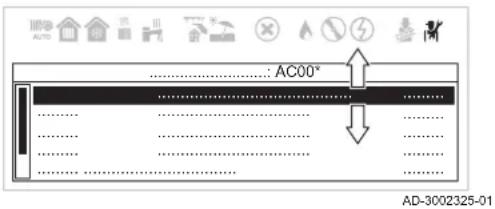

Afb.117 Datapunt zoekresultaten

Gebruik de draaiknop om te selecteren.

Gebruik de toets Ⓞm de selectie te bevestigen.

1. Druk op de menutoets ém naar het hoofdmenu te gaan.
2. Navigeer naar het Zoeker menu Gebruik code 0012 om de installateurstoegang te activeren.
3. Selecteer de zoekcriteria (code):

3.1. Selecteer de eerste letter (datapuntcategorie).
3.2. Selecteer de tweede letter (datapunttype).
3.3. Selecteer het eerste cijfer.
3.4. Selecteer het tweede cijfer.
3.5. Selecteer het derde cijfer.

Het symbool * kan worden gebruikt om elk teken binnen het zoekveld aan te geven.

⇒ De lijst met datapunten verschijnt in het display.

1. Selecteer het gewenste datapunt.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

8.4 De vaste combinaties instellen

U kunt de functionaliteit van de configureerbare ingangs- en uitgangsconnectoren met de volgende voorgeconfigureerde instellingen configureren.

Belangrijk

Sommige configureerbare ingangs- en uitgangsconnectoren worden door deze configuraties gebruikt. U kunt deze ingangen/uitgangen niet meer handmatig configureren wanneer deze configuraties geactiveerd worden.

8.4.1 Cascademanagement activeren

Activeer de cascademanagerfunctie door Cascade regeling B te activeren en de relevante parameters te configureren

Hoofdmenu > Installateur > Systeeminstallatie > Cascade regeling B > Ingeschakeld > Ja

Gebruik de draaiknop om te selecteren.

Gebruik de toets Ⓞ om de selectie te bevestigen.

1. Druk op de toets ≡
2. Selecteer Systeeminstallatie.
3. Selecteer Cascade regeling B.
4. De cascademanagerfunctie activeren:
   4.1. Selecteer Ingeschakeld.
5. De hoofdfunctie activeren:
   5.1. Selecteer Ja.
   Activeer deze functie alleen op het hoofdtoestel. Controleer de configuratie van elk toestel in het cascadesysteem.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

8.4.2 SWW circulatie activeren

Activeer SWW circulatie door de functie SWW circulatie in te schakelen.

▶▶ Hoofdmenu > Installateur > Systeeminstallatie > Menging/circul. SWW > Ingeschakeld > SWW circulatie > Aan

Gebruik de draaiknop om te selecteren. Gebruik de toets √om de selectie te bevestigen.

Belangrijk Deze functie maakt gebruik van Multifunct. uitgang 1.

1. Druk op de toets ≡
2. Selecteer Systeeminstallatie.
3. Selecteer Menging of circulatie van SWW.
4. Selecteer Menging/circul. SWW.
5. Selecteer Inschakelfunctie.
6. Selecteer Ingeschakeld.
7. Selecteer SWW circulatie.
8. Selecteer Aan.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

8.4.3 SWW mengen activeren

Activeer SWW mengen door de functie SWW boilermenging in te schakelen.

▶▶ Hoofdmenu > Installateur > Systeeminstallatie > Menging/circul. SWW > Ingeschakeld > SWW boilermenging > Aan

Gebruik de draaiknop om te selecteren. Gebruik de toets √om de selectie te bevestigen.

Belangrijk Deze functie maakt gebruik van Multifunct. uitgang 1.

1. Druk op de toets ≡
2. Selecteer Systeeminstallatie.
3. Selecteer Menging of circulatie van SWW.
4. Selecteer Menging/circul. SWW.
5. Selecteer Inschakelfunctie.
6. Selecteer Ingeschakeld.
7. Selecteer SWW boilermenging.
8. Selecteer Aan.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

8.4.4 Gelaagd SWW activeren

U kunt de functionaliteit voor gelaagd SWW inschakelen door de Type lading SWW te configureren.

▶▶ Hoofdmenu > Zoeker > DP140 > Type lading SWW > Gelaagde cilinder

Gebruik de draaiknop om te selecteren. Gebruik de toets √om de selectie te bevestigen.

1. Druk op de toets ≡
2. Navigeer naar het Zoeker menu
3. Voer DP140 in als de zoekwaarde.
4. Selecteer Type lading SWW.
5. Selecteer Gelaagde cilinder.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

8.4.5 Ventilatie van verwarmingsketelruimte activeren

Activeer de ventilatie van de verwarmingsketelruimte door de functie Verwarmingsketelruimte ventilatie in te schakelen.

▶▶ Hoofdmenu > Installateur > Systeeminstallatie > Verwarmingsketelruimte ventilatie > Ingeschakeld

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

Belangrijk Deze functie maakt gebruik van Digitale ingang 2 en Multifunct. uitgang 2.

1. Druk op de toets :≡
2. Selecteer Systeeminstallatie.
3. Selecteer Verwarmingsketelruimte ventilatie.
4. Selecteer Ingeschakeld.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

8.5 De ingangen en uitgangen instellen

U kunt de functionaliteit van de configureerbare ingangs- en uitgangsconnectoren handmatig configureren.

Belangrijk Sommige configureerbare ingangs- en uitgangsconnectoren kunnen gebruikt worden door de voorgeconfigureerde vaste combinaties. Deactiveer de conflicterende vaste configuratie als u tijdens het configureren van de ingangen of uitgangen een fout tegenkomt.

8.5.1 De ingang instellen

U kunt de ingang configureren ter ondersteuning van een groot aantal verschillende functionaliteiten.

▶▶ Hoofdmenu > Installateur > Systeeminstallatie > Multifunct. ingang

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de toets
2. Selecteer Systeeminstallatie.
3. Selecteer Multifunct. ingang.
   Dit menu bevat alle parameters voor het configureren van de ingang.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

■ Ingangsinstellingen

Tab.45 Ingangsinstelling - Geen

Instelling Gebruik en mogelijke instellingen
Geen Geen functie geselecteerd.

Tab.46 Ingangsinstelling - Gasdrukschakelaar

Instelling Gebruik en mogelijke instellingen
Minimale gasdrukFunctie van gasdrukschakelaar voor minimale gasdruk.	Aan-uitcontact om een gasdrukschakelaar voor de detectie van een lage gasdruk aan te sluiten.Wanneer de gasdruk te laag is, worden alle warmtevragen geblokkeerd.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open De verwarmingsketel is geblokkeerd als de ingang open is1 = Normaal gesloten De verwarmingsketel is geblokkeerd als de ingang gesloten isGPS controle aan/uit Controle externe gasdrukschakelaar (GPS) activeren.0 = Nee Gasdruk wordt niet bewaakt1 = Ja Gasdruk wordt bewaakt
Max gasdrukFunctie van gasdrukschakelaar voor maximale gasdruk.	Aan-uitcontact om een gasdrukschakelaar voor de detectie van een hoge gasdruk aan te sluiten.Wanneer de gasdruk te hoog is, worden alle warmtevragen geblokkeerd.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open De verwarmingsketel is geblokkeerd als de ingang open is1 = Normaal gesloten De verwarmingsketel is geblokkeerd als de ingang gesloten isGPS controle aan/uit Controle externe gasdrukschakelaar (GPS) activeren.0 = Oee Gasdruk wordt niet bewaakt1 = Ja Gasdruk wordt bewaakt

Tab.47 Ingangsinstelling - Blokkeeringang

Instelling Gebruik en mogelijke instellingen
Blokkering CVBlokkering CV.	Aan-uitcontact om de centrale-verwarmingsfunctie van het toestel te blokkeren.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open Warmtevragen voor centrale verwarming zijn geblokkeerd als de ingang open is1 = Normaal gesloten Warmtevragen voor centrale verwarming zijn geblokkeerd als de ingang gesloten isWeergave fout Selecteert of deze functie een fout weergeeft wanneer de functie actief is0 = Nee Foutcode wordt niet getoond als warmtevragen voor centrale verwarming geblokkeerd zijn1 = Ja Foutcode wordt getoond als warmtevragen voor centrale verwarming geblokkeerd zijnBlokkering vorstbev. Selecteert of deze functie vorstbeveiliging blokkeert0 = Nee Vorstbescherming voor centrale verwarming is niet geblokkeerd als Blokkering CV actief is1 = Ja Vorstbescherming voor centrale verwarming is geblokkeerd als Blokkering CV actief is
Blokkering SWWBlokkering SWW.	Aan-uitcontact om de sanitair-warmwaterfunctie van het toestel te blokkeren.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open Warmtevragen voor SWW zijn geblokkeerd als de ingang open is1 = Normaal gesloten Warmtevragen voor SWW zijn geblokkeerd als de ingang gesloten isWeergave fout Selecteert of deze functie een fout weergeeft wanneer de functie actief is0 = Nee Foutcode wordt niet getoond als warmtevragen voor SWW geblokkeerd zijn1 = Ja Foutcode wordt getoond als warmtevragen voor SWW geblokkeerd zijnBlokkering vorstbev. Selecteert of deze functie vorstbeveiliging blokkeert0 = Nee Vorstbescherming voor SWW is niet geblokkeerd als Blokkering SWW actief is1 = Ja Vorstbescherming voor SWW is geblokkeerd als Blokkering SWW actief is
Blokkering CV+SWWBlokkering CV+SWW.	Aan-uitcontact om zowel de centrale-verwarmingsfunctie als de sanitair-warmwaterfunctie van het toestel te blokkeren.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open Warmtevragen voor centrale verwarming en SWW zijn geblokkeerd als de in-gang open is1 = Normaal gesloten Warmtevragen voor centrale verwarming en SWW zijn geblokkeerd als de in-gang gesloten isWeergave fout Selecteert of deze functie een fout weergeeft wanneer de functie actief is0 = Nee Foutcode wordt niet getoond als warmtevragen voor centrale verwarming en SWW geblokkeerd zijn1 = Ja Foutcode wordt getoond als warmtevragen voor centrale verwarming en SWW ge-blokkeerd zijnBlokkering vor- Selecteert of deze functie vorstbeveiliging blokkeert stbev.0 = Nee Vorstbescherming voor centrale verwarming en SWW is niet geblokkeerd als Blokkering CV+SWW actief is1 = Ja Vorstbescherming voor centrale verwarming en SWW is geblokkeerd als Blok-kering CV+SWW actief is
Vergrend. toestelVergrendeling toe-stel.	Aan-uitcontact om vergrendelingsfout te genereren.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open Het toestel is geblokkeerd als de ingang open is1 = Normaal gesloten Het toestel is geblokkeerd als de ingang gesloten isOm de vergrendelingsfout op te lossen, moet u het toestel resetten.

Tab.48 Ingangsinstelling - Ingang vrijgeven

Instelling Gebruik en mogelijke instellingen
Vrijgave CVVrijgave CV	Aan-uitcontact om de centrale-verwarmingsfunctie vrij te geven. Door vrijgave van het contact kan het toestel warmte voor centrale verwarming produceren.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open Warmtevragen voor centrale verwarming zijn vrijgegeven als de ingang open is1 = Normaal gesloten Warmtevragen voor centrale verwarming zijn vrijgegeven als de ingang gesloten isTime-out Tijdsduur vóór time-out van functie0 - 65535 Sec Stel de tijd in tussen de warmtevraag en de time-out van het toestel. Wanneer het toestel niet binnen de tijd wordt vrijgegeven, wordt het toestel 10 minuten lang geblokkeerdBlokkering vorstbev. Selecteert of deze functie vorstbeveiliging blokkeert0 = Nee Vorstbescherming voor centrale verwarming is nooit geblokkeerd1 = Ja Vorstbescherming voor centrale verwarming is geblokkeerd tot het toestel wordt vrijgegeven
Vrijgave CV+SWWVrijgave CV+SWW	Aan-uitcontact om de centrale-verwarmings- en sanitair-warmwaterfunctie vrij te geven. Door vrijgave van het contact kan het toestel warmte voor centrale verwarming en sanitair warm water produceren.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open Warmtevragen voor centrale verwarming en SWW zijn vrijgegeven als de ingang open is1 = Normaal gesloten Warmtevragen voor centrale verwarming en SWW zijn vrijgegeven als de ingang gesloten isTime-out Tijdsduur vóór time-out van functie0 - 65535 Sec Stel de tijd in tussen de warmtevraag en de time-out van het toestel. Wanneer het toestel niet binnen de tijd wordt vrijgegeven, wordt het toestel 10 minuten lang geblokkeerdBlokkering vorstbev. Selecteer of deze functie vorstbeveiliging blokkeert0 = Nee Vorstbescherming voor centrale verwarming en SWW is nooit geblokkeerd1 = Ja Vorstbescherming voor centrale verwarming en SWW is geblokkeerd tot het toestel wordt vrijgegeven

Tab.49 Ingangsinstelling - Verwarmingsketelontlastingssignaal

Instelling Gebruik en mogelijke instellingen
Ontlasting van CVOntlasting van CVvraag.	Aan-uitcontact om het toestel voor centrale verwarming te ontlasten. Gebruik dit wanneer andere toestellen ook warmte voor centrale verwarming kunnen produceren. Wanneer het toestel ontlast wordt voor een warmtevraag, wordt alleen de pomp actief en produceert het toestel geen warmte.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open Warmtevragen voor centrale verwarming zijn vrijgegeven door andere toestellen als de ingang open is1 = Normaal gesloten Warmtevragen voor centrale verwarming zijn vrijgegeven door andere toestellen als de ingang gesloten is
Ontlasting van SWWOntlasting van SWWvraag.	Aan-uitcontact om het toestel voor sanitair warm water te ontlasten. Gebruik dit wanneer andere toestellen ook warmte voor sanitair warm water kunnen produceren. Wanneer het toestel ontlast wordt voor een warmtevraag, wordt alleen de pomp actief en produceert het toestel geen warmte.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open Warmtevragen voor SWW zijn vrijgegeven door andere toestellen als de in-gang open is1 = Normaal gesloten Warmtevragen voor SWW zijn vrijgegeven door andere toestellen als de in-gang gesloten is
Ontlasting CV+SWWOntlasting van CV+SWW vraag.	Aan-uitcontact om het toestel voor centrale verwarming en sanitair warm water te ontlasten. Gebruik dit wanneer andere toestellen ook warmte voor centrale verwarming en sanitair warm water kunnen produceren. Wanneer het toestel ontlast wordt voor een warmtevraag, wordt alleen de pomp actief en produceert het toestel geen warmte.Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open Warmtevragen voor centrale verwarming en SWW zijn vrijgegeven door andere toestellen als de ingang open is1 = Normaal gesloten Warmtevragen voor centrale verwarming en SWW zijn vrijgegeven door andere toestellen als de ingang gesloten is

Tab.50 Ingangsinstelling - Warmtevraagsignaal

Instelling Gebruik en mogelijke instellingen
Externe warmtevraag	Aan-uitcontact om warmtevraag van het toestel te genereren.
Externe warmte-vraag.	Logisch niveau Logisch niveau van de multifunctionele ingangen0 = Normaal open Warmtevraag voor centrale verwarming is actief als de ingang open is1 = Normaal gesloten Warmtevraag voor centrale verwarming is actief als de ingang gesloten isTemperatuursetpunt Gevraagd temperatuursetpunt als de ingang actief is0 - 100 °C Stel het temperatuursetpunt in voor de warmtevraag van het toestel

8.5.2 De uitgang instellen

U kunt de uitgang configureren ter ondersteuning van een groot aantal verschillende functionaliteiten.

Hoofdmenu > Installateur > Systeeminstallatie > Multifunct. uitgang

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de toets :≡
2. Selecteer Systeeminstallatie.
3. Selecteer Multifunct. uitgang.
   Dit menu bevat alle parameters voor het configureren van de uitgang.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

■ Uitgangsinstellingen

Tab.51 Uitgangsinstellingen - Geen

Instelling Gebruik en mogelijke instellingen
Geen Geen functie geselecteerd.

Tab.52 Uitgangsinstelling - Externe gasklep

Instelling Gebruik en mogelijke instellingen
Externe gasklepFunctie voor externe gasklep (EGV).	Contact om een externe gasklep aan te sluiten.De externe gasklep opent en sluit gelijktijdig met het gasblok in het toestel.Geen extra instelling beschikbaar.

Tab.53 Uitgangsinstelling - Afsluiter

Instelling Gebruik en mogelijke instellingen

AfsluiterFunctie voor afsluiter (HDV).

Contact om een afsluiter aan te sluiten.Wanneer het toestel geen warmte produceert, isoleert deze klep het toestel van het (cascade)systeem. Dit voorkomt dat er water door het inactieve toestel stroomt in een systeem met een enkele cascadepomp.Wachttijd afsluiter Wachttijd warmtegenerator voor het openen van de afsluiter0 - 255 Sec Stel de wachttijd in voor de te openen afsluiter. Na de wachttijd produceert het toestel warmte

Tab.54 Uitgangsinstelling - Secundaire pomp

Instelling Gebruik en mogelijke instellingen
Secundaire pompSecondaire pomp-functie	Aan-uitcontact om een secundaire pomp aan te sluiten.Als u een open verdeler of een platenwarmtewisselaar gebruikt, creëert deze pomp aanvoer aan de secundaire zijde van het systeem. Bij elke warmtevraag voor de centrale verwarming binnen het systeem wordt de pomp geactiveerd.Geen extra instelling beschikbaar.

Tab.55 Uitgangsinstelling - Statuscontact

Instelling Gebruik en mogelijke instellingen
VergrendelingWaarschuw extern systeem als er een vergrendelingsfout is.	Statuscontact om vergrendelingsfout te melden.Geen extra instelling beschikbaar.
Vergr. of blokkeringWaarschuw extern systeem als er een vergrendelings- of blokkeringsfout is.	Statuscontact om vergrendelings- of blokkeringsfout te mel-den.Geen extra instelling beschikbaar.
BrandenWaarschuw extern systeem als de brander brandt.	Statuscontact om te melden dat de brander actief is.Geen extra instelling beschikbaar.
OnderhoudsverzoekWaarschuw extern systeem als er een serviceaanvraag is.	Statuscontact om te melden dat er een serviceverzoek is.Geen extra instelling beschikbaar.
Verwarm.ketel op CVWaarschuw extern systeem als de verwarmingsketel produ-ceert voor centrale verwarming.	Statuscontact om te melden dat er een verzoek voor centrale verwarming is.Geen extra instelling beschikbaar.
Verw.ketel aan SWWWaarschuw extern systeem als de verwarmingsketel produ-ceert voor sanitair warm water.	Statuscontact om te melden dat er een verzoek voor sanitair warm water is.Geen extra instelling beschikbaar.
CV pomp aanWaarschuw extern systeem als de centrale verwarmings-pomp aan is.	Statuscontact om te melden dat de centrale-verwarmings-pomp ingeschakeld is.Geen extra instelling beschikbaar.
SWW pomp aanWaarschuw extern systeem als de SWW pomp aan is.	Statuscontact om te melden dat de sanitair-warmwaterpomp ingeschakeld is.Geen extra instelling beschikbaar.

Tab.56 Uitgangsinstelling - Directe zonepomp

Instelling Gebruik en mogelijke instellingen

Directe zonepomp aan Regel de directe zo-nepomp.

Aan-uitcontact om de pomp van een directe zone aan te sluiten.Wanneer de ketelpomp actief is, is de zonepomp ook actief. U kunt dit gebruiken wanneer er een hydraulische scheiding is tussen de primaire en secundaire zijde van het systeem (bijv. een open verdeler of platenwarmtewisselaar). Bij gebruik in een cascadesysteem is deze functie alleen beschikbaar op de hoofdverwarmingsketel.Geen extra instelling beschikbaar.

Tab.57 Uitgangsinstelling - Cascadepomp

Instelling Gebruik en mogelijke instellingen
Cascadepomp	Aan-uitcontact om een cascadepomp aan te sluiten.
Cascadepomp	Als u een open verdeler of een platenwarmtewisselaar gebruikt, creëert deze pomp aanvoer aan de primaire zijde van het systeem. Bij elke warmtevraag van een toestel binnen het cascadesysteem wordt de pomp geactiveerd.
	Geen extra instelling beschikbaar.

8.6 Parameterlijst

8.6.1 CU-GH22-regeleenheid parameters

Alle tabellen geven de fabrieksinstelling van de parameters weer.

Belangrijk

De tabellen beschrijven ook parameters die alleen van toepassing zijn als de verwarmingsketel gecombineerd wordt met andere apparaten.

Tab.58 Navigatie voor basisinstallateursniveau

Niveau Toegangspad
Installateur	≡> Installateur > Systeeminstallatie > Submenu (1)(2)
(1) Zie de kolom "Submenu" in de volgende tabel voor de correcte navigatie. De parameters zijn in specifieke functies gegroepeerd.(2) De parameters zijn ook rechtstreeks toegankelijk via de functie Zoeker: ≡Zoeker

Tab.59 Fabrieksinstellingen op basisinstallateursniveau

Code Displaytekst Beschrijving Instelbereik Submenu 45 65 90 115
AP016 CV-functie aan/uit		Verwerking van CV-vraag in-schakelen	0 = Uit1 = Aan	Gasge-stookt ap-paraatGasge-stookt toestel	1 1 1 1
AP017 SW-W-functie aan/uit		Warm water functie activeren 0	= Uit1 = Aan	Gasge-stookt ap-paraatGasge-stookt toestel	1 1 1 1
AP073 Temp zomerbedrijf		Buitentemperatuur voor zo-merbedrijf: bovengrens voor verwarming	15 – 30.5°C Buiten-	temp voeler	22 22 22 22
AP074 Geforc. zo-mermodus		De CV-functie is uitgeschakeld. Warm water blijft aan. Zomerbedrijf forceren.	0 = Uit1 = Aan	Buiten-temp voeler	0 0 0 0
AP083 Toestel als master		Toestel als master instellen 0 =	Nee1 = Ja	Verplichtebus-mast.Produ-centmanagerCascaderegeling BCascaderegeling B	0 0 0 0
AP089 Naam installateur		Naam installateur Verplichte		bus-mast.	None None None
AP090 Tel	nr installateur	Telefoonnummer installateur Verplichte		bus-mast.	0 0 0 0
CP080CP081CP082CP083CP084CP085	Groep,setpunt ruimte	Activiteittemperatuur per groep	5 – 30°C CIRCA 16		20 162066212220	162066212220	162066212220	16206212220
CP200	Groep,stpnt Tk handm	Gewenste ruimtetemperatuurtijdens handmatig bedrijf	5 – 30°C CIRCA 20 20	20 20
CP320	Bedrijfs-mGroepModus	Bedrijfsmodus van de groep 0 =	Schema1 = Handmatig2 = Uit	CIRCA 1 1	1 1
CP510	Tijdel. ruimte-setpt	Tijdelijk gewenste ruimtetemperatuur	5 – 30°C CIRCA 20 20	20 20
CP550	Groep, haar-dmodus	Openhaardmodus is actief	0 = Uit1 = Aan	CIRCA 0 0	0 0
CP570	GroepTijd-Prog Select	Door de gebruiker geselec-teerd klokprogramma van de groep	0 = Klokprogramma 11 = Klokprogramma 22 = Klokprogramma 3	CIRCA 0 0	0 0
CP660	Icoon weerg groep	Kies icoon voor deze groep 0 =	Geen1 = Alle2 = Slaapkamer3 = Woonkamer4 = Studeer-/werkka-mer5 = Buiten6 = Keuken7 = Kelder	CIRCA 0 0	0 0
CP750	Groep, max aanwarmtd	Maximale aanwarmtijd groep	0 – 240Min	CIRCA 0 0	0 0
DP045	Mix pomp hysteresse	SWW mengpomp hysteresetemperatuur	0 – 20°C SWW	mengingMenging/circul.SWW	2 2 2 2
DP060	SWW tijdprog gekozen	Geselecteerde klokprogramma voor warmwater	0 = Klokprogramma 11 = Klokprogramma 22 = Klokprogramma 3	Warm wa-ter klok-progr	0 0 0 0
DP070	Comfort set-punt SWW	Comfort temperatuur warm-water	35 – 65°C	Warm wa-ter klok-progrProces-warmte	60 60 60	60
DP080 SW	W eco-setpunt	Eco-temperatuursetpunt van de SWW-tank	7 – 50°C Warm wa-	ter klok-progr	10 10 10 10
DP200 SW	W modus Warm water modus 0 = Schema		1 = Handmatig2 = Uit	Warm wa-ter klok-progr	1 1 1 1
DP337 SW	W-vakan-tiesetpunt	Vakantierichttemperatuur uit sanitair-warmwaterboiler	10 – 60°C Warm wa-	ter klok-progr	10 10 10 10
DP410 SW	W anti-leg. looptd	Looptijd van het SWW anti-le-gionellaprogramma	5 – 600Min Warm wa-	ter klok-progrSww-boi-lerGelaagdeSWW-tank	10 10 10 10
DP455 Naloop SWW laadpomp		Nalooptijd van de SWW laad-pomp	0 – 99Sec Sww-boi-	lerGelaagdeSWW-tankProces-warmte	15 15 15 15

Tab.60 Navigatie voor installateursniveau

Niveau Toegangspad
Installateur	≡> Installateur > Systeeminstallatie > Submenu (1)(2)
(1) Zie de kolom "Submenu" in de volgende tabel voor de correcte navigatie. De parameters zijn in specifieke functies gegroepeerd.(2) De parameters zijn ook rechtstreeks toegankelijk via de functie Zoeker: ≡> Zoeker

Tab.61 Fabrieksinstelling op installateursniveau

Code Displaytekst Beschrijving Instelbereik Submenu 45 65 90 115
AP004	Wachttijd af-sluiter	Wachttijd warmtegenerator voor het openen van de afsluiter	0 – 255Sec	Gasge-stookt ap-paraat Gasge-stookt toestel	1 1 1 1
AP006	Min. water-druk	Het toestel zal beneden deze waarde een lage waterdruk-melding geven	0 – 2bar	Gasge-stookt ap-paraat Gasge-stookt toestel	0.4	0.4	0.4	0.4
AP009	Bedrijfsuren brander	Aantal branduren voor het ge-nereren vóór een servicemel-ding	0 – 51000Uren	Gasge-stookt ap-paraat Gasge-stookt toestel	8750 8750	8750 8750	8750 8750	8750 8750
AP010	Servicemel-ding	Servicemelding apparaat on-derhoudsafd.	0 = Geen1 = Zelf ingesteld2 = ABC melding3 = D melding	Gasge-stookt ap-paraat Gasge-stookt toestel	3 3 3 3
AP011 Bedrijfsuren netsp.		Aantal uren dat het toestel onder spanning staat tussen twee service meldingen.	0 - 51000Uren Gasge-stookt apparaatGasgestookt toestel	17500	17500	17500	17500
AP056 Tout sensor aanw		Buitentemperatuur sensor aanwezig	0 = Gn buiten-temp.sensor1 = AF602 = QAC34	Buiten-temp voeler	0 0 0 0
AP063 CV	instelpt max. sys	instelpunt van maximum aan-voertemperatuur voor stoken in centrale-verwarmingsmodus	20 - 90°C Warmte-	bronbe-heerGasgestookt apparaatGasgestookt toestel	90 90 90	90
AP079 Tau	gebouw WAR	Instelling aanwarm- en afkoelsnelheid. Tijdconstante van het gebouw voor weersafhan-kelijk regelen.	0 - 10 Buiten-	temp voeler	3 3 3 3
AP080 Tout voor vorstbev		Buitentemperatuur waaronder de vorstbeveiliging wordt ge-activeerd	-30 - 20°C Buiten-	temp voeler	-10 -10	-10 -10
AP082 Autom. zo-mertijd		Klok automatisch aan zomer-tijd aanpassen	0 = Uit1 = Aan	Verplichtebus-mast.	1 1 1 1
AP091 Buit Tempsensor bron		Type te gebruiken buitentem-peratuursensorverbinding	0 = Auto1 = Bedrade sensor2 = Draadloze sensor3 = Internet gemeten4 = Geen	Buiten-temp voeler	0 0 0 0
AP178 Pompvermo-gensprofiel		Vermogensprofiel van de 0-10V/PWM pomp	0 = 0-10 Volts 1 (Wilo)1 = 0-10V 2 (Gr. GE-NI)2 = PWM signaal (So-lar)3 = 0-10V 1 beperkt4 = 0-10V 2 beperkt5 = PWM-signaal be-perkt6 = PWM-signaal (UPMXL)	Pompconfiguratie	0 0 0 0
CP000 Taan	nv setp max groep	Instelpunt maximale aanvoer-temperatuur groep	25 - 90°C CIRCA 80 80	80 80
CP020 Groepfunctie Functionaliteit van de groep 0 = Uitschakelen1 = Direct				CIRCA 1 1 1 1
CP060 Groep, setpunt vak.		Gewenste ruimtetemperatuur in vakantieperiode	5 - 20°C	CIRCA 6 6 6 6
CP070 Groep, nacht-setpunt		Gewenste ruimtetemperatuur tijdens nachtbedrijf	5 - 30°C	CIRCA 16 16 16 16
CP210 Groep, STLvo etpnt dag		Voetpunt stooklijn (dagbedrijf)	15 - 90°C CIRCA 15 15	15 15
CP220 Groep, STLvo etpnt nch		Voetpunt stooklijn (nachtbedrijf)	15 - 90°C CIRCA 15 15	15 15
CP230 Groep, hoek stookln		Helling stooklijn	0 - 4	CIRCA	1.5	1.5	1.5	1.5
CP240 Groep, invloed Tk		Ruimteinvloed op stooklijn	0 - 10 CIRCA 3 3 3 3
CP250 Kalibratie sensor		Aanpassing van gemeten kamertemperatuur	-5 - 5°C CIRCA 0 0 0 0
CP340 Groep, nachtbedrijf		Nachtbedrijf 0 = Stop warmtevraag	1 = Continue warmte-vraag	CIRCA 1 1	1 1
CP730 Groep, op-warmsnlhd		Opwarmsnelheid 0 = Extra langzaam	1 = Langzaamst	CIRCA 3 3	3 3
			2 = Langzamer
			3 = Normaal
			4 = Sneller
			5 = Snelst
CP740 Groep, af-koelsnlhd		Afkoelsnelheid 0 = Langzaamst	1 = Langzamer	CIRCA 2 2	2 2
			2 = Normaal
			3 = Sneller
			4 = Snelst
CP780 Regelstrategie groep		Selecteer de manier van regelen voor de groep	0 = Automatisch	CIRCA 0 0	0 0
			1 = Ruimteregeling
			2 = Weersafhankelijk
			3 = Buiten&ruimte ge-bas.
DP024 Mix	anti-leg modus	SWW mengpomp antilegio-nellamodus	0 = Uit	SWW	0 0 0 0
			1 = Tijdens laden	mengingMenging/circul.SWW
			2 = Laden + anti leg.
DP025 SWW-meng-pomp		SWW-mengpomp inschakelen	0 = Uit	SWW	0 0 0 0
			1 = Aan	mengingMenging/circul.SWW
DP026 Delta SWWBoiler-temp		Maximumtemperatuurverschiltussen bovenkant en bodemvan de SWW-boiler	0 - 100°C SWW	mengingMenging/circul.SWW	6 6 6 6
DP035 Start pomp SWWboiler		Start pomp voor warmwater-boiler	-20 - 20°C Sww-boi-ler Gelaagde SWW-tank	-3	-3	-3	-3	-3
DP044 Min	SWW boilertemp	Minimum bodemtemperatuur SWW-boiler	0 - 120°C SWW	mengingMenging/circul.SWW	70 70 70	70
DP049 SWW boiler-menging		Activeer/deactiveer mending in SWW boiler	0 = Uit	SWW	0 0 0 0
			1 = Aan	mengingMenging/circul.SWW
DP050 Circulatiemo-dus		SWW selectie circulatiepomp-modus	0 = De pomp is uit	SWW cir-culatieMenging/circul.SWW	0 0 0 0
			1 = Pomp in tijdprogr.
			2 = Pomp aan SWWcomf
DP052 Circ. pompAAN tijd		SWW circulatiepomp cyclischAAN tijd	0 - 20Min	SWW cir-culatieMenging/circul.SWW	0 0 0 0
DP053 Circ.	pompUIT tijd	SWW circulatiepomp cyclischUIT tijd	0 - 20Min SWW cir-	culatieMenging/circul.SWW	0 0 0 0
DP054 Circ.	pompanti leg	SWW circulatiepomp antile-gionella	0 = Uit1 = Aan	SWW cir-culatieMenging/circul.SWW	0 0 0 0
DP057 CirculatieToffset		SWW circulatie offsettempe-ratuur	0 - 20°C SWW cir-	culatieMenging/circul.SWW	0 0 0 0
DP150 SWW thermo-staat		Activeer SWW laden metaan/uit contact	0 = Uit1 = Aan	Sww-boi-lerProces-warmte	1 1 1 1
DP160 Setbount Anti-leg SWW		Anti legionella setpunt 60 - 90°C Warm wa-		ter klok-progrSww-boi-lerGelaagdeSWW-tank	65 65 65 65
DP336 SWW pomphysterese T		SWW circulatiepomp hystere-setemperatuur	1 - 60°C SWW cir-	culatieMenging/circul.SWW	6 6 6 6
DP430 Startdag anti-leg.		Startdag SWW anti-legionella-programma	1 = Maandag2 = Dinsdag3 = Woensdag4 = Donderdag5 = Vrijdag6 = Zaterdag7 = Zondag	Warm wa-ter klok-progrSww-boi-lerGelaagdeSWW-tank	6 6 6 6
DP440 Starttijd anti-leg.		Starttijd voor SWW anti-legio-nellaprogramma	0 - 143Uren-Minuten W	warm wa-ter klok-progrSww-boi-lerGelaagdeSWW-tank	18 18 18 18
DP450 SWW circula-tie		SWW circulatiezone inge-schakeld	0 = Uit1 = Aan	SWW cir-culatieMenging/circul.SWW	0 0 0 0
DP452 SWW prioriteit Selecteer de SWW prioriteit 0 = Absoluut				Sww-boi-lerGelaagdeSWW-tank	0 0 0 0
DP473 Cir-cul.temp.sensor		SWW circulatietemperatuur-sensor aangesloten	0 = Nee1 = Ja	SWW cir-culatieMenging/circul.SWW	1 1 1 1
EP014 0-10V ingang Selecteer de functie van de 0-10V ingang.			0 = Uit1 = Temperatuur2 = Vermogen	0-10V in-gang	0 0 0 0
EP030 Tsetp.Min.0-10V		Minimaal temperatuursetpunt voor 0-10V ingang	0 - 100°C 0-10V in-gang	gang	0 0 0 0
EP031 Tsetp.Max.0-10V		Maximaal temperatuursetpunt voor 0-10V ingang	0.5 - 100°C 0-10V in-gang	gang	100 100	100 100
EP032 Psetp.Min.0-10V		Minimaal vermogensetpunt voor 0-10V ingang	0 - 100% 0-10V in-gang	gang	0 0 0 0
EP033 Psetp.Max.0-10V		Maximaal vermogensetpunt voor 0-10V ingang	5 - 100% 0-10V in-gang	gang	100 100	100 100
EP034 Vol-tage setp.Min.		Spanning van de 0-10V in-gang waarvoor de minimale waarde geldt.	0.5 - 10V 0-10V in-gang	gang	0.5 0.5	0.5 0.5
EP035 Vol-tage setp.Max.		Spanning van de 0-10V in-gang waarvoor de maximale waarde geldt.	0 - 10V	0-10V in-gang	10 10 10	10
GP094	Vermogen sch.veger	Aangepast vermogensinstel-punt voor de schoorsteenve-germodus	0 - 100% Gasge-stookt ap-paraat	stockt ap-paraat	50 50 50	50
NP005 Startend toe-stel		Selecteer toestel dat eerst be-gint, standaard = elke 7 dagen verandering van volgorde	0 - 127	Cascade regeling B Cascade regeling B	0 0 0 0
NP006 Startmethodecasc.		Selecteer hoe de toestellen opstarten.	0 = Traditioneel1 = Parallel	Cascade regeling B Cascade regeling B	0 0 0 0
NP007 CascTbuiten-VerwParl		Buitentemperatuur waarbij al-le toestellen starten voor ver-warming in parallel bedrijf	-10 - 20°C	Cascade regeling B Cascade regeling B	10 10 10	10
NP008 Nadraaitijdpri.pomp		Pompnadraaitijd van toestel-pomp	0 - 30Min	Cascade regeling B Cascade regeling B	4 4 4 4
NP009 Wachttijd bij/af		Wachttijd voor bij- en afscha-kelen van een toestel	1 - 60Min	Cascade regeling B Cascade regeling B	10 10 10	10
NP010 CascTbuiten-KoelParl		Buitentemperatuur waarbij al-le toestellen starten te koelen in parallel bedrijf	10 - 40°C Cascade	regeling B Cascade regeling B	30 30 30	30
NP011 Cascadealgo-ritme		Selecteer type cascaderege-ling	0 = Temperatuur1 = Vermogen	Cascade regeling B Cascade regeling B	0 0 0 0
NP012 Tijd setp. ha-len		Stel de tijd in die gebruikt mag worden om het setpunt te be-reiken	1 - 10	Cascade regeling B Cascade regeling B	1 1 1 1
NP013 Pri. Pomp stop Selecteer of de primaire pomp geforceerd gestopt wordt.			0 = Nee1 = Ja	Cascade regeling B Cascade regeling B	0 0 0 0
NP014 Cascade mode		Selecteer de bedrijfsmodus van de cascade	0 = Automatisch1 = Verwarming2 = Koeling	Cascade regeling B Cascade regeling B	0 0 0 0
PP015 Nadraaitijd CV pomp		Nadraaitijd van CV pomp 1 – 99	Min Gasge-	stookt ap-paraat Gasge-stookt toestel	3 3 3 3

Tab.62 Navigatie voor geavanceerd installateursniveau

Niveau Toegangspad
Geavanceerde installateur	≡ > Installateur > Systeeminstallatie > Submenu (1) > Geavanceerd (2)
(1) Zie de kolom "Submenu" in de volgende tabel voor de correcte navigatie. De parameters zijn in specifieke functies gegroepeerd.(2) De parameters zijn ook rechtstreeks toegankelijk via de functie Zoeker: ≡ Zoeker

Tab.63 Fabrieksinstellingen op geavanceerd installateursniveau

Code Displaytekst Beschrijving Instelbereik Submenu 45 65 90 115
AP002 Handm.warmtevraag		Activeren handmatige warm-tevraag	0 = Uit1 = Setpunt	Gasge-stookt ap-paraatGasge-stookt toestel	0 0 0 0
AP026 Taanv setpnt.hand-bed		Setpunt aanvoertemperatuur voor handbediening warmte-vraag	7 - 90°C Gasge-	stookt ap-paraatGasge-stookt toestel	40 40 40 40
AP061 Max corr syst.sensor		Maximale correctie van sys- teemtemperatuur als er een systeemtemperatuursensor beschikbaar is	0 - 20°C SWWU	iAB Multifunct. sensorenGasge-stookt ap-paraat	10 10 10 10
AP062 P-factor syst.sensor		P-factor (versterkingsfactor) voor de correctie van de sys- teemtemperatuur	0.5 - 5	SWWU iAB Multifunct. sensorenGasge-stookt ap-paraat	1 1 1 1
AP102 Functie toe-stelpomp		Configuratie van de toestel-pomp als zonepomp of sys-teempomp (voeding open ver-deler)	0 = Nee1 = Ja	Gasge-stookt ap-paraatGasge-stookt toestel	0 0 0 0
AP153 parApCfgOutputPinFun		parApCfgOutputPinFunction	0 - 2	Gasge-stookt toestel	0 0 0 0
AP173 Pompregeling Signaal-/communicatietypenpompregeling			0 = LIN-pomp1 = PWM-pomp2 = Profielen PWM/0-10 V3 = Aan-uitregelingpomp	Pompcn-figuratie	1 1 1 1
AP200 Temperatuursetpunt		Gevraagd temperatuursetpuntals de ingang actief is	0.7 – 100°C Multifunct.	ingang	90 90 90 90
AP201 Temperatuursetpunt		Gevraagd temperatuursetpuntals de ingang actief is	0.7 – 100°C Multifunct.	ingang	90 90 90 90
CP010 Taanv setpuntgroep		Aanvoertemperatuur setpuntvoor groep bij afwezigheidvan ruimte- en buitentemperatuurvoeler	25 – 90°C CIRCA 90 90 90 90
CP450 Pompconfigu-ratie		Het aangesloten pomptype 0 =	Aan/uit1 = Modulerend2 = Modulerende LIN	CIRCA 1 1	1 1
CP680 Selectie bus-kanaal		Selectie buskanaal RU v.d.groep	0 – 1 CIRCA 0 0 0 0
CP850 Hydraul. inregelen		Hydraulisch inregelen mogelijk	0 = Nee1 = Ja	CIRCA 0 0	0 0
DP003 Afw. max.vent. SWW		Maximum ventilatortoerentalvoor SWW	1400 – 7500Rpm Gasge-stookt ap-paraatGasge-stookttoestelGVC Ge-neric	5600 5800 6300 7000
DP004 Antlegionella Legionellapreventie van deboiler			0 = Gedeactiveerd1 = Wekelijks2 = Dagelijks	Warm wa-ter klok-progrSww-boi-lerGelaagdeSWW-tank
DP005 Taanv. offsetboiler		Aanvoersetpunt verhogingvoor externe boilertank	0 – 50°C	Sww-boi-lerGelaagdeSWW-tankProces-warmte
DP006 Hystereseboiler		Hysterese voor inschakelenboilertank verwarming	2 – 15°C	Sww-boi-lerGelaagdeSWW-tankProces-warmte
DP007 Standby stand3wk		Stand van driewegklep tijdensstandby	0 = CV positie1 = Warmwater	Sww-boi-lerGelaagdeSWW-tankProces-warmte
DP010 Hysterese SWW		Temperatuurhysterese voor generator om bereiding sani-tair warmwater te starten	0.2 - 10°C Proces-	warmte Gasge-stookt ap-paraat Gasge-stookt toestel	5.5 5.5	5.5 5.5
DP011 Stop offset SWW		Temperatuur offset om ver-warmingsgenerator voor be-reiding sanitair warmwater te stoppen	0 - 20°C Sww-boi-	ler Gelaagde SWW-tank Proces-warmte Gasge-stookt ap-paraat Gasge-stookt toestel	5 5 5 5
DP020 Nadraaitijd SWW pomp		Nadraaitijd van de SWW-pomp/3-wegklep na SWW-productie	0 - 180Sec Gasge-	stookt ap-paraat Gasge-stookt toestel	10 10 10	10
DP034 Offset SWW-sensor		Offset voor boilersensor 0 - 10°C Sww-boi-		ler Gelaagde SWW-tank Proces-warmte	2 2 2 2
DP140 Type lading SWW		Type warmwaterbereider warmwater	1 = Solo2 = Gelaagde cilinder3 = Proces warmte	Warm wa-ter klok-progr Sww-boi-ler Gelaagde SWW-tank Proces-warmte Gasge-stookt ap-paraat Gasge-stookt toestel	1 1 1 1
DP474 SWW boiler als zone		Sanitair-warmwaterboiler aan-gesloten als zone	0 = Nee1 = Ja	Sww-boi-ler Gelaagde SWW-tank Proces-warmte	0 0 0 0
DP480 Pomp aan als SWW		Schakel de pomp direct in voor SWW warmtevraag	0 = Nee1 = Ja	Sww-boilerGelaagdeSWW-tankProces-warmte	1 1 1 1
DP481 Activ. max.temp SWW		Activeer de maximumtemperatuursensor van de SWW boiler	0 = Nee1 = Ja	GelaagdeSWW-tank	0 0 0 0
GP007 Max. toeren.vent CV		Maximum ventilatortoerental in CV-modus	1400 - 7500Rpm Gasge-stookt apparaatGasge-stookt toestelGVC Ge-neric		5600 5800 6300 7000
GP008 Min. toeren.vent.		Minimum ventilatortoerental in CV- en SWW-modus	1000 - 4000Rpm Gasge-stookt apparaatGasge-stookt toestelGVC Ge-neric		1550 1600 1650 1800
GP009 Starttoerental Ventilatortoerental bij het star-ten app.			900 - 5000Rpm Gasge-stookt apparaatGasge-stookt toestelGVC Ge-neric		2500 2500 2500 2500
GP010 GPS controle aan/uit		Controle externe gasdruk-schakelaar (GPS) activeren.	0 = Nee1 = Ja	Gasge-stookt apparaatGasge-stookt toestel	0 0 0 0
GP017 Max.vermo-gen in kW		Maximum vermogenspercentage in kW	0 - 800kW Gasge-	stookt apparaatGasge-stookt toestel	56.7 82.2 104.4 115.4
GP021 Terugmodule-ren dT>		Terug moduleren wanneer temperatuurverschil groter is dan deze drempelwaarde	5 - 45°C Gasge-	stookt apparaatGasge-stookt toestel	25 25 25 20
GP050 Min vermogen verbr		Minimumvermogen in kilowatt voor berekening energiever-bruik	0 - 80kW Gasge-	stookt apparaatGasge-stookt toestel	3.7	5.1	4.6	6.2
GP082 SVM voorrang tov SWW		Activeer het SWW-circuit tij-dens schoorsteenvegermodus	0 = Uit1 = Aan	Gasge-stookt ap-paraatGasge-stookt toestel	0 0 0 0
NP001 PROD Man.Hys. Hoog		Hysterese hoog voor Producer Manager	0.5 – 10°C Cascade	regeling B Cascade regeling B	3 3 3 3
NP002 Prod. Man.Hys. Laag		Hysterese laag voor Producer Manager	0.5 – 10°C Cascade	regeling B Cascade regeling B	3 3 3 3
NP003 Prod. Man.Foutvrst.		Maximale foutversterking voor Producer Manager	0 – 10°C Cascade	regeling B Cascade regeling B	10 10 10 10
NP004 P factor cascade T		Proportionele factor voor cascade op temperatuurregeling	0 – 10 Cascade	regeling B Cascade regeling B	1 1 1 1
PP007 Min anticy-clustijd		Minimum verwarmingsgeneratorwachttijd die kan worden bereikt na meerdere starts/stops	1 – 20Min Gasge-	stookt ap-paraatGasge-stookt toestel	3 3 3 3
PP012 Stabilisatietijd Stabilisatietijd na verwarmingsgenerator start voor centrale verwarming			0 – 180Sec Gasge-	stookt ap-paraatGasge-stookt toestel	30 30 30 30
PP014 dT reductie CV pomp		Reductie temp.verschil modu-latie voor pompmodulatie ter voorkoming stop groot temp.verschil	0 – 40°C Gasge-	stookt ap-paraatGasge-stookt toestel	18 18 18 18
PP016 Max. rpm CV pomp		Maximum pomptoerental CV bedrijf	20 – 100%	Gasge-stookt ap-paraatGasge-stookt toestel	100	100	100	100
PP018 Min. rpm CV pomp		Minimum pomptoerental voor CV-bedrijf	20 – 100%	Gasge-stookt ap-paraatGasge-stookt toestel	30 30 30 30
PP023 CV hysteresse Temperatuurhysteresse voor verwarmingsgenerator om centrale verwarming te starten			1 – 25°C Gasge-	stookt ap-paraatGasge-stookt toestel	10 10 10 10
PP039 Brander offset verw		Offset om branderverwarming te stoppen in verwarmingsmodus	0 – 10°C Gasge-	stookt toestel	5 5 5 5

Code Displaytek Beschrijving Instelbereik Submenu 45 65 90 115
ZP000 Vloerdroging-tijd 1	Instelling van het aantal da-gen van de eerste stap van vloerdroging	0 - 30Dagen Onge-	mengde groep	3 3 3 3
ZP010 Vloer start-temp 1	Instelling van de starttemperatuur voor de eerste stap van vloerdroging	7 - 60°C Onge-	mengde groep	20 20 20 20
ZP020 Vloer eind-temp 1	De eindtemperatuur voor de eerste stap van de vloerdro-ging	7 - 60°C Onge-	mengde groep	32 32 32 32
ZP030 Vloerdroging-tijd 2	Instelling van het aantal da-gen van de tweede stap van vloerdroging	0 - 30Dagen Onge-	mengde groep	11 11 11 11
ZP040 Vloer start-temp 2	Instelling van de starttemperatuur voor de tweede stap van vloerdroging	7 - 60°C Onge-	mengde groep	32 32 32 32
ZP050 Vloer eind-temp 2	De eindtemperatuur voor de tweede stap van vloerdroging	7 - 60°C Onge-	mengde groep	32 32 32 32
ZP060 Vloerdroging-tijd 3	Instelling van het aantal da-gen van de derde stap van vloerdroging	0 - 30Dagen Onge-	mengde groep	2 2 2 2
ZP070 Vloer start-temp 3	Instelling van de starttemperatuur voor de derde stap van vloerdroging	7 - 60°C Onge-	mengde groep	32 32 32 32
ZP080 Eindtemp vloer 3	De eindtemperatuur voor de derde stap van vloerdroging	7 - 60°C Onge-	mengde groep	24 24 24 24
ZP090 Vloerdroging insch.	Vloerdroging van de zone in-schakelen	0 = Uit1 = Aan	Onge-mengde groep	0 0 0 0

9 Onderhoud

9.1 Onderhoudsvoorschriften

Gevaar voor elektrische schok

Hoge spanningen

Gevaar voor elektrische schok.

- Ontkoppel altijd de netvoeding vóór werkzaamheden aan het toestel.

Gevaar

Gaslek

Risico op explosie.

- Sluit altijd de hoofdgaskraan bij werkzaamheden aan het toestel.

Gevaar

Lek

Risico op vergiftiging, explosie en materiële schade.

• Vervang altijd alle pakkingen op de verwijderde onderdelen.
• Zorg ervoor dat alle pakkingen goed zijn geplaatst.
• Controleer de hele installatie na onderhouds- en servicewerkzaamheden op lekkages.

Waarschuwing

Gevaarlijk toestel

Risico op letsel voor niet-gekwalificeerde gebruikers.

• Manteldelen mogen alleen verwijderd worden voor onderhouds- en servicewerkzaamheden.
• Plaats alle manteldelen onmiddellijk terug als de werkzaamheden voltooid zijn.

Waarschuwing

Incompatibiliteit van componenten

Gevaarlijke situaties vanwege niet-combineerbare componenten.

- Gebruik uitsluitend originele reserveonderdelen. Als dit niet het geval is, vervalt de garantie.

Opgelet

Schadelijke stofdeeltjes

Risico op oogletsel of inademing van schadelijke deeltjes.

- Draag tijdens werkzaamheden met perslucht altijd een veiligheidsbril en stofmasker.

Aanwijzing

Waterzijdige lekkage

Beschadigde componenten vanwege lekkend water.

- Laat nooit water in contact komen met elektrische onderdelen.

Belangrijk

Pas de frequentie van inspectie en onderhoud aan naar de gebruiksomstandigheden, met name als het toestel:

• Constant in gebruik is (bijv. voor procesverwarming).
• Wordt gebruik met een lage aanvoertemperatuur.
• Wordt gebruikt met een hoge ΔT .

9.2 Onderhoudsmelding

Het toestel geeft aan wanneer er preventief onderhoud vereist is. U kunt de meldingen gebruiken om mogelijke problemen tot een minimum te beperken.

Belangrijk

• De onderhoudsmelding moet binnen 2 maanden opgevolgd zijn.
• De onderhoudsmelding moet na elke servicebeurt gereset worden. Door de reset worden alle tellers voor service-uren op nul gezet.

De melding geeft aan welke serviceset gebruikt moet worden. Deze sets bevatten alle onderdelen en zijn verkrijgbaar bij Remeha leveranciers van reserveonderdelen.

Tab.64 Meldingsoverzicht

Melding Volgorde	Serviceset
A 1 3 5 7 A De eerste	onderhoudsmelding A verschijnt na 8750 uur.
B 2 6 B De eerste onderhoudsmelding B verschijnt na 17500 uur.
C 4 8 C De eerste onderhoudsmelding C verschijnt na 35000 uur.

De onderhoudsmelding D heeft geen specifieke serviceset. Het is verplicht om de warmtewisselaar en de condenscollector te reinigen wanneer deze verschijnt. U kunt deze specifieke actie combineren met de servicesets (A, B of C) die aangegeven worden door de volgende melding in de reeks. De volgende service-indicatie kan afgelezen worden met teller AM033.

De onderhoudsmelding D verschijnt wanneer het maximumaantal uren is bereikt voor de warmtewisselaar in de condensmodus. De eerste melding verschijnt na 6000 uur. De actuele condensuren kunnen afgelezen worden met teller AC022.

De uren voor service en het aantal starts kunnen afgelezen worden met tellers AC002, AC003 en AC004.

Als de eTwist aangesloten is, kan deze thermostaat ook de melding tonen. Zie de handleiding van de thermostaat.

Zie

De servicehandleiding van het toestel. Deze handleiding is te vinden op de website.

9.3 Voorbereiding

Voer de volgende stappen uit voordat u met de inspectie- en onderhoudswerkzaamheden begint:

1. Laat de ketel op vollast draaien tot de retourtemperatuur ongeveer 65 °C is om de warmtewisselaar aan rookgaszijde te drogen.

2. Controleer de waterdruk.

De minimale waterdruk is 0,8 bar. De aanbevolen waterdruk ligt tussen 1,5 bar en 2,0 bar.

2.1. Indien nodig: vul de CV-installatie bij.

1. Controleer de ionisatiestroom bij vollast en laaglast.

De waarde is na 1 minuut stabiel.

3.1. Als de waarde lager dan 4 μA is, reinigt of vervangt u de ionisatie- en ontstekingselektrode.

1. Controleer het rookgasafvoer- en het luchttoevoersysteem op conditie en dichtheid.

2. Controleer de verbranding door meting van het O ₂ -percentage in het rookgasafvoerkanaal.

Belangrijk

- Dit toestel is geschikt voor categorie I_2E en I_2H en I_2K met maximaal 20% waterstofgas ( H₂ ). Door variaties in het H₂ -percentage kan het O₂ -percentage na verloop van tijd variëren. (Bijvoorbeeld: een percentage van 20% H₂ in het gas kan leiden tot een toename van 1,5% O2 in de rookgassen)

- Een aanzienlijke bijstelling van het gasblok kan nodig zijn. Afstelling kan uitgevoerd worden met de standaard O₂-waarden van het gebruikte gas.

Zie ook

Controle en instelling van de gas/lucht-verhouding, pagina 52

9.4 Verwarmingsketel openen

Afb.118 Het paneel verwijderen

1. Schroef de twee schroeven een kwartslag los.

2. Maak de twee clips los.

3. Verwijder het paneel.

9.5 Standaard inspectie- en onderhoudswerkzaamheden

Verricht bij een onderhoudsbeurt altijd de hierna volgende standaard inspectie- en onderhoudswerkzaamheden.

Zie

De servicehandleiding voor de specifieke onderhoudswerkzaamheden. Deze handleiding is te vinden op de website.

9.5.1 Controle van de waterkwaliteit

Aanwijzing

Waterkwaliteit

Schade aan het product.

Garantie ongeldig.

- Zorg ervoor dat voldaan wordt aan de waterkwaliteitseisen.

1. Vul een schone fles met wat water uit het systeem (aangesloten op de ketel).
2. Controleer of laat dit watermonster controleren op kwaliteit.

9.5.2 De sifon reinigen

Gevaar

Rookgaslekkage

Risico op CO-vergiftiging.

- De sifon moet altijd voldoende gevuld zijn met water.

Afb.119 De sifon reinigen

1. Verwijder de sifon.
2. Reinig de sifon met water.
3. Vul de sifon met water.
4. Bevestig de sifon.
5. Controleer op lekkages.

9.6 Afsluitende werkzaamheden

1. Monteer alle losgenomen delen in omgekeerde volgorde, maar sluit de behuizing nog niet.

Gevaar

Lek

Risico op vergiftiging, explosie en materiële schade.

• Vervang altijd alle pakkingen op de verwijderde onderdelen.
• Zorg ervoor dat alle pakkingen goed zijn geplaatst.

• Controleer de hele installatie na onderhouds- en servicewerkzaamheden op lekkages.

• Vul de sifon met water.

• Plaats de sifon terug.
• Open voorzichtig alle systeem- en toevoerkranen die gesloten waren om het onderhoud uit te kunnen voeren.
• Vul de CV-installatie indien nodig met water.
• Ontlucht de CV-installatie.
• Vul eventueel water bij.
• Controleer de gas- en wateraansluitingen op dichtheid.
• Neem de ketel weer in bedrijf.
• Voer een automatische detectie uit wanneer een besturingsprint is vervangen of van de ketel is verwijderd.
• Stel de ketel in op vollast en voer een gaslekcontrole en een grondige visuele controle uit.
• Stel de ketel in op normaal bedrijf.
• Sluit de behuizing.

9.7 Verwijdering en recycling

Afb.120

Belangrijk

Het verwijderen en afvoeren van het toestel moeten door een gekwalificeerd persoon worden uitgevoerd volgens de plaatselijk en nationaal geldende regelgeving.

9.7.1 Verwijdering

Ga als volgt te werk om de verwarmingsketel te verwijderen:

1. Koppel de verwarmingsketel los van de netvoeding.
2. Sluit de gasaanvoer af.
3. Sluit de watertoevoer af.
4. Tap het systeem af.
5. Verwijder de sifon.
6. Verwijder de luchttoevoer-/rookgasafvoerleidingen.
7. Ontkoppel alle leidingen van de verwarmingsketel.
8. Verwijder de verwarmingsketel.

10 Bij storing

10.1 Storingscodes

Het Quinta is uitgevoerd met een elektronische regel- en besturingsunit. Het hart van de besturing is een e-Smart microprocessor, die zowel beveiligt als bestuurt. In geval van een storing wordt een bijbehorende code weergegeven.

Tab.65 Storingscodes worden weergegeven op drie verschillende niveaus

Code Type	Beschrijving
A.00.00(1)	Waarschuwing De besturing blijft in bedrijf, maar de oorzaak van de waarschuwing moet worden onderzocht. Een waarschuwing kan veranderen in een blokkering of vergrendeling.
H .00.00 (1)	Blokkering De besturing stopt de normale werking en controleert met vaste intervallen of de oorzaak van de blokkering nog aanwezig is.(2) Normale werking wordt hervat als de oorzaak van de blokkering is verholpen. Een blokkering kan veranderen in een vergrendeling.
E .00.00 (1)	Vergrendeling De besturing stopt de normale werking. De oorzaak van de vergrendeling moet verholpen worden, en de besturing moet handmatig gereset worden.
(1) De eerste letter geeft het type storing aan.(2) Voor sommige blokkerende storingen is het controle-interval 10 minuten. In dergelijke gevallen, lijkt het of de besturing niet automatisch start. Wacht tien minuten alvorens te resetten.

De betekenis van de code is terug te vinden in de verschillende storingscodetabellen.

Belangrijk

De storingscode is belangrijk voor het correct en snel opsporen van de aard van de storing en bij eventuele ondersteuning door Remeha.

10.1.1 Weergave van storingscodes

Afb.121 Weergave van storingscode

Als er een fout optreedt in de installatie, zal het bedieningspaneel:

A Navigeer naar de pagina met storingsgegevens.
B Een overeenkomstige code en bericht weergeven.
C Het foutpictogram weergeven in de statusbalk van het bedieningspaneel.

Als een storing optreedt, ga dan als volgt te werk:

1. Lees de storingscode en het bericht.

U kunt altijd teruggaan naar de informatie van een actieve storing vanaf het hoofdscherm.

1. Druk op de selectietoets om meer informatie weer te geven.
2. Volg de instructies in de informatie over de storingscode.
   ⇒ De storingscode blijft zichtbaar tot het probleem is opgelost.
3. Noteer de storingscode als het probleem niet kan worden opgelost en neem contact op met uw installateur.

Belangrijk

Alleen een erkende installateur mag werkzaamheden aan het toestel en het systeem verrichten.

10.1.2 Waarschuwing

Tab.66 Waarschuwingscodes

Code Display	Tekst Beschrijving Oplossing
A.00.34 Tbu	iten ontbreekt Buitentemp	eratuursensor was ver-wacht maar niet gedetecteerd	Buitensensor niet gedetecteerd:• Buitensensor is niet aangesloten: Sluit de sen-sor aan• De buitensensor is niet op juiste wijze aange-sloten: Sluit de sensor correct aan
A.00.40 Lage	waterdruk Gemeten wa	erdruk is onder het ge-definieerde bereik. Controleer water-druk en sensor	Geen geldige waterdruk gedetecteerd:• Waterdruksensor is niet aangesloten: Sluit de sensor aan.• Waterdruksensor heeft een waarde gemeten die onder het bereik ligt: Controleer de water-aansluiting van het toestel.
A.00.57 T S	WW boven open Bovenste	temp.sensor sanitair warm water is verwijderd of meet een tem- peratuur beneden het bereik	SWW is geconfigureerd als gelaagde boiler met 2 sensoren. De bovenste temperatuursensor SWW boiler heeft een open aansluiting:• Los contact: Controleer de bedrading en con-nectors.• Verkeerd gemonteerde sensor: Controleer of de sensor goed gemonteerd is.• Defecte sensor: Vervang de sensor.• Sensor is niet aanwezig: Zorg ervoor dat para-meter DP481 is ingesteld op Nee (0).
A.00.58 T S	WW boven dicht Bovenste	temp.sensor sanitair warm water is kortgesloten of meet een temperatuur boven het bereik	SWW is geconfigureerd als gelaagde boiler met 2 sensoren. De bovenste temperatuursensor SWW boiler is kortgesloten:• Los contact: Controleer de bedrading en con-nectors.• Verkeerd gemonteerde sensor: Controleer of de sensor goed gemonteerd is.• Defecte sensor: Vervang de sensor.• Sensor is niet aanwezig: Zorg ervoor dat para-meter DP481 is ingesteld op Nee (0).
A.00.107 Bodemtemp. SWW gesl.		Bodemtemperatuursensor van SWW boiler is kortgesloten of meet een temperatuur boven het bereik	De onderste temperatuursensor SWW boiler is kortgesloten:• Los contact: Controleer de bedrading en con-nectors.• Verkeerd gemonteerde sensor: Controleer of de sensor goed gemonteerd is.• Defecte sensor: Vervang de sensor.
A.00.108 Bodemtemp. SWW openCode Displayytekst Beschrijving Oplossing		Bodemtemperatuursensor van SWW boiler ontbreekt of meet een tempe-ratuur beneden het bereik	De onderste temperatuursensor SWW boiler heeft een open aansluiting:• Los contact: Controleer de bedrading en con-nectors.• Verkeerd gemonteerde sensor: Controleer of de sensor goed gemonteerd is.• Defecte sensor: Vervang de sensor.
A.01.23 Slechte verbranding Slechte verbranding Configuratiefout: Vlamwegval tijdens bedrijf:Geen ionisatiestroom:- Ontlucht de gasleiding.- Controleer of de gaskraan goed geopend is.- Controleer de gasaanvoerdruk.- Controleer correcte werking en afstelling gasblok.- Controleer luchttoevoer en rookgasafvoer op verstopping.- Controleer op rookgasrecirculatie.
A.02.06 Waarschuw. waterdr Waarschuwing waterdruk actief Waterdruk waarschuwing:Waterdruk te laag; controleer de waterdruk
A.02.18 Fout OBD Fout woordenboekobject Configuratiefout:CN1 en CN2 opnieuw instellenZieDe typeplaat voor de CN1 en CN2 waarden.
A.02.36 Funct. appar. mist Functioneel apparaat is ontkoppeld SCB niet gevonden:Slechte verbinding: controleer de bedrading en connectorenDefecte SCB: Vervang SCB
A.02.37 Niet krit. app. mist Niet kritisch apparaat is ontkoppeld SCB niet gevonden:Slechte verbinding: controleer de bedrading en connectorenDefecte SCB: Vervang SCB
A.02.45 CAN-verb.matrix vol CAN-verbindingsmatrix vol SCB niet gevonden:Voer een automatische detectie uit
A.02.46 CAN-admin. app. vol CAN-admin. apparaat vol SCB niet gevonden:Voer een automatische detectie uit
A.02.49 Init.node mislukt Initialisatiendode misluktSCB niet gevonden:Voer een automatische detectie uit
A.02.55 Ongel of ontbr SerNR Ongeldig of ontbrekend serienr. apparaatNeem contact op met uw leverancier.
A.02.69 Demomodus actiefDemo-modus actiefNeem contact op met uw leverancier.
A.02.76 Geheugen vol Degeres geheugenruimte voor aan-gepaste parameterw is vol. Gebruikerswijzigingen nt mr mogelijkConfiguratiefout:CN1 en CN2 opnieuw instellenDefecte CSU: Vervang CSUVervang de CU-GH
A.02.80 Ontbrekende Casc.RegOntbrekende cascaderegelaarCascaderegelaar niet gevonden:Sluit de cascademaster weer aanVoer een automatische detectie uit
A.08.06 Waarsch. LIN pomp 1 Waarschuwing voor beperkingen bij LIN pomp 1LIN pomp 1 werkt onder beperkingen:[zykk]ZieZie probleemoplossing LIN-pomp voor oplossingen

10.1.3 Blokkering

Tab.67 Blokkeringscodes

Code Displaytekst Beschrijving Oplossing
H.00.81 KamerTempOntbreekt De kamertemperatuursensor werd verwacht maar is niet gedetecteerd			Ruimtetemperatuursensor niet gedetecteerd:• Kamertemperatuursensor is niet aangesloten:Sluit de sensor aan• Kamertemperatuursensor is niet correct aangesloten: Sluit de sensor correct aan
H.01.00 Comm.fout Communicatiefout opgetreden Communicatiefout met de veiligheidskern:Herstart de ketelVervang de CU-GH
H.01.05 Max Delta TA-TR Maximaal verschil tussen aanvoer-temperatuur en retourtemperatuur			Maximaal verschil tussen aanvoer- en retourtemperatuur overschreden:• Geen of te weinig doorstroming:- Doorstroming (richting, pomp, kleppen) controleren- Controleer de waterdruk- Controleer warmtewisselaar op vervuiling• Sensorfout:- Controleer de goede werking van de sensors- Controleer of de sensor goed gemonteerd is
H.01.06 Max Delta TWW-TA Maximaal verschil tussen tempera-tuur warmtewisselaar en aanvoer-temperatuur			Maximaal verschil tussen warmtewisselaar- en aanvoertemperatuur overschreden:• Geen of te weinig doorstroming:- Controleer de doorstroming (richting, pomp, kleppen).- Controleer de waterdruk.- Controleer warmtewisselaar op vervuiling.- Controleer of de installatie ontlucht is.- Controleer of de waterkwaliteit aan de speci-ficaties van de leverancier voldoet.• Sensorfout:- Controleer de goede werking van de sen-sors.- Controleer of de sensor goed gemonteerd is.
H.01.07 Max Delta TWW-TR Maximaal verschil tussen temp.warmtewisselaar en retourtemperatuur			Maximaal verschil tussen warmtewisselaar- en retourtemperatuur overschreden:• Geen of te weinig doorstroming:- Controleer de doorstroming (richting, pomp, kleppen).- Controleer de waterdruk.- Controleer warmtewisselaar op vervuiling.- Controleer of de installatie correct is ontlucht.• Sensorfout:- Controleer de goede werking van de sen-sors.- Controleer of de sensor goed gemonteerd is.
H.01.08 TempGrad CV niveau 3 Maximale CV-temperatuurgradiëntniveau 3 overschreden			Maximale stijging van de warmtewisselaartempe-ratuur is overschreden:• Geen of te weinig doorstroming:- Controleer de doorstroming (richting, pomp, kleppen)- Controleer de waterdruk- Controleer warmtewisselaar op vervuiling- Controleer of de cv-installatie correct is ontlucht• Sensorfout:- Controleer de goede werking van de sensors- Controleer of de sensor goed gemonteerd is
H.01.09 Gasdrukschakelaar Gasdrukschakelaar Gasdruk te laag:			• Geen of te weinig doorstroming:- Zorg ervoor dat de gaskraan volledig is geopend- Controleer de gastoevoerdruk- Als er een gasfilter is: Zorg ervoor dat het filter schoon is• Verkeerde afstelling van de gasdrukschakelaar:- Zorg ervoor dat de schakelaar goed is gemonteerd- Vervang de schakelaar indien nodig• Geen gasdrukschakelaar beschikbaar:- Zorg ervoor dat parameter GP010 is ingesteld op Nee (0)
H.01.13 Max TWW Temperatuur van warmtewisselaar heeft de maximale bedrijfswaarde overschreden			Maximale warmtewisselaartemperatuur overschreden:• Controleer de doorstroming (richting, pomp, kleppen).• Controleer de waterdruk.• Controleer de goede werking van de sensors.• Controleer of de sensor goed gemonteerd is.• Controleer warmtewisselaar op vervuiling.• Controleer of de cv-installatie correct is ontlucht.
H.01.14 Max T Aanv De aanvoertemperatuur heeft de maximale bedrijfswaarde overschreden			Aanvoertemperatuursensor boven normaal bereik:• Slechte verbinding: controleer de bedrading en connectoren• Geen of te weinig doorstroming:- Controleer de doorstroming (richting, pomp, kleppen)- Controleer de waterdruk- Controleer warmtewisselaar op vervuiling
H.01.15 Max T Rookgas De rookgastemperatuur heeft de maximale bedrijfswaarde overschreden			Maximum rookgastemperatuur overschreden:• Controleer het rookgasafvoersysteem• Controleer de warmtewisselaar op rookgaszijdige vervuiling• Defecte sensor: vervang de sensor
H.01.21 SWW Temp.GradLevel3		Maximale SWW-temperatuurgradient Level3 overschreden	De aanvoertemperatuur is te snel gestegen:• Doorstroming (richting, pomp, kleppen) controleren• Controleer de goede werking van de pomp
H.01.26 Gasdruk max Gasdruk overschreden Gasdruk te hoog:			• Controleer de gastoevoerdruk• Verkeerde afstelling van de gasdrukschakelaar:- Zorg ervoor dat de schakelaar goed is gemonteerd- Vervang de schakelaar indien nodig• Geen gasdrukschakelaar beschikbaar:- Zorg ervoor dat parameter GP010 is ingesteld op Nee (0)
H.02.00 Reset wordt uitgev. Reset wordt uitgev. Resetprocedure actief:			• Geen actie
H.02.02 Wacht op config.nr. Wacht op configuratienummer Configuratiefout of configuratienummer onbekend:• CN1 en CN2 opnieuw instellen
H.02.03 Conf.fout Configuratiefout Configuratiefout of configuratienummer onbe-kend:CN1 en CN2 opnieuw instellen
H.02.04 Parameterfout Parameterfout		Fabrieksinstellingen niet in orde:	• Parameters staan niet goed:- Herstart de ketel- CN1 en CN2 opnieuw instellen- Vervang de CU-GH print
H.02.05 CSU & CU kmn nt ovrn CSU		komt niet overeen met CU-type Configuratiefout:CN1 en CN2 opnieuw instellen
H.02.12 Vrijgavesignaal Ingang vrijgavesignaal van de regel-eenheid van externe apparaatomge-ving			Wachttijd vrijgave signaal is verlopen:• Externe oorzaak: neem externe oorzaak weg• Fout ingestelde parameter: controleer parame-ters• Slechte verbinding: controleer de verbinding
H.02.91 CV	geblokkeerd Warmtevraag	van CV is geblokkeerddoor de multifunctionele ingang	De blokkerende ingang (Blokkering CV) is actief.• Als de foutcode niet moet worden weergege-ven: Zorg ervoor dat de Weergave fout correctis ingesteld op Nee (0).
H.02.92 SWW	geblokkeerd Warmtevraag	van SWW is geblok-keerd door de multifunctionele in-gang	De blokkerende ingang (Blokkering SWW) is ac-tief.• Als de foutcode niet moet worden weergege-ven: Zorg ervoor dat de Weergave fout correctis ingesteld op Nee (0).
H.02.93 CV	en SWW geblokk. De warmtevraag van de CV en hetSWW is geblokkeerd door de multi-functionele ingang		De blokkerende ingang (Blokkering CV+SWW) isactief.• Als de foutcode niet moet worden weergege-ven: Zorg ervoor dat de Weergave fout correctis ingesteld op Nee (0).
H.03.00 Parameterfout Veiligheidsparameters niveau 2, 3, 4zijn niet correct of ontbreken			Veiligheidskern parameterfoutHerstart de ketelVermang de CU-GH
H.03.01 CU	naar GKR datafout Geen	geldige data v CU nr GRK ont-vangen	Communicatiefout met de CU-GH:Herstart de ketel
H.03.02 Vlamverlies gedetect Gemeten ionisatiestroom is onder li-miet			Vlamwegval tijdens bedrijf:• Geen ionisatiestroom:- Ontlucht de gasleiding- Controleer of de gaskraan goed geopend is- Controleer de gastoevoerdruk- Controleer correcte werking en afstellinggasblok- Controleer luchttoevoer en rookgasafvoer opverstopping- Controleer op rookgasrecirculatie
H.03.05 Interne blokkering	Gasklepregeling interne blokkeringopgetreden		Fout in veiligheidskern:Herstart de ketelVermang de CU-GH
H.03.09 Voedingsspann. laag	Voedingsspanning onder de mini-mum bedrijfswaarde		• When the device is switched on or off, an entryis made in the error memory
H.08.07	Fout LIN pomp 1	Fout in werking van LIN pomp 1	LIN pomp 1 werkingsfout:[xwch]ZieZie probleemoplossing LIN-pompvoor oplossingen
H.08.08 Vergr. LIN pomp 1 Fout vergrendeling LIN pomp 1 Fout vergrendeling LIN pomp 1:Defecte pomp, vervang LIN pomp 1
H.08.09 Geen com. LIN pomp 1 Geen communicatie LIN pomp 1 vanwege communicatiefout bij busmaster (BDR-apparaten)			Geen communicatie LIN pomp 1 vanwege communicatiefout met databusmaster:Slechte verbinding: controleer verbindingDefecte pomp, controleer de werking van de LIN pomp

10.1.4 Vergrendeling

Tab.68 Vergrendelingscodes

Code Displaytekst Beschrijving Oplossing
E.00.04 T Retour open Retourtemperatuursensor is verwijderd of meet een temperatuur beneden het bereik			Retourtemperatuursensor open:• Slechte verbinding: controleer de bedrading en connectoren• Slecht gemonteerde sensor: controleer of de sensor goed gemonteerd is• Defecte sensor: vervang de sensor
E.00.05 T Retour kortgsl De retourtemperatuursensor is kortgesloten of meet een temperatuur boven het bereik			Retourtemperatuursensor kortgesloten:• Slechte verbinding: controleer de bedrading en connectoren• Slecht gemonteerde sensor: controleer of de sensor goed gemonteerd is• Defecte sensor: vervang de sensor
E.00.06 T Retour ontbreekt De retourtemperatuursensor werd verwacht maar is niet gedetecteerd			Geen verbinding met retourtemperatuursensor:• Slechte verbinding: controleer de bedrading en connectoren.• Defecte sensor: vervang de sensor
E.00.08 T warmtewiss open Temperatuursensor warmtewisse-laar is verwijderd of meet een temperatuur beneden het bereik			Warmtewisselaar-temperatuursensor open:• Slechte verbinding: controleer de bedrading en connectoren• Slecht gemonteerde sensor: controleer of de sensor goed gemonteerd is.• Defecte sensor: vervang de sensor.
E.00.09 T WW kortgesl Temperatuursensor van warmtewis-selaar is kortgesloten of meet een temperatuur boven het bereik			Warmtewisselaar-temperatuursensor kortgesloten:• Slechte verbinding: controleer de bedrading en connectoren• Slecht gemonteerde sensor: controleer of de sensor goed gemonteerd is.• Defecte sensor: vervang de sensor.
E.00.16 SWW sensor open Temperatuursensor tank sanitairwarm water is verwijderd of meet een temperatuur beneden het bereik			Boilersensor open:• Slechte verbinding: controleer de bedrading en connectoren• Defecte sensor: vervang de sensor
E.00.17 SWW sensor kortgesl. Temperatuursensor tank sanitairwarm water is kortgesloten of meet een temperatuur boven het bereik			Boilersensor kortgesloten:• Slechte verbinding: controleer de bedrading en connectoren• Defecte sensor: vervang de sensor
E.00.18 SWW sensor ontbreekt Temperatuursensor tank sanitairwarm water werd verwacht maar is niet gedetecteerd			De onderste temperatuursensor SWW boiler heeft een open aansluiting:• Los contact: Controleer de bedrading en connectors.• Verkeerd gemonteerde sensor: Controleer of de sensor goed gemonteerd is.• Defecte sensor: Vervang de sensor.
E.00.20 T Rookgas open De rookgastemperatuursensor is verwijderd of meet een temperatuur beneden het bereik			Rookgassensor open:• Slechte verbinding: controleer de bedrading en connectoren• Slecht gemonteerde sensor: controleer of de sensor goed gemonteerd is.• Defecte sensor: vervang de sensor.
E.00.21 Trookgas kortgsl De rookgastemperatuursensor is kortgesloten of meet een temperatuur boven het bereik			Rookgassensor kortgesloten:• Slechte verbinding: controleer de bedrading en connectoren• Slecht gemonteerde sensor: controleer of de sensor goed gemonteerd is.• Defecte sensor: vervang de sensor.
E.01.04 5x vlamverliesfout 5x onbedoeld vlamverliesfout opge-treden			5 keer vlamverlies:• Ontlucht de gasleiding• Controleer of de gaskraan goed geopend is• Controleer de gastoevoerdruk• Controleer correcte werking en afstelling gas-blok• Controleer luchttoevoer en rookgasafvoer op verstopping• Controleer op rookgasrecirculatie
E.01.12 Retour hoger aanvoer Retourtemperatuur heeft hogere temperatuurwaarde dan de aanvoer-temperatuur			Aanvoer en retour verwisseld:• Slechte verbinding: controleer de bedrading en connectoren• Doorstroomrichting verkeerd: controleer de doorstroming (richting, pomp, kleppen)• Slecht gemonteerde sensor: controleer of de sensor goed gemonteerd is• Slecht werkende sensor: controleer de weer-standswaarde van de sensor• Defecte sensor: vervang de sensor
E.01.24 Verbrandingsfout Meerdere verbrandingsfouten opge-treden binnen 24 uur			Lage ionisatiestroom:• Ontlucht de gasleiding.• Controleer of de gaskraan goed geopend is.• Controleer de gastoevoerdruk.• Controleer de correcte werking en afstelling van het gasblok.• Controleer luchttoevoer en rookgasafvoer op verstopping• Controleer op rookgasrecirculatie.
E.02.13 Blokkerende ingang Blokkerende ingang van besturings-automaat door buitenomgeving van apparaat			Blokkerende ingang is actief:• Externe oorzaak: neem externe oorzaak weg• Fout ingestelde parameter: controleer parame-ters
E.02.15 Ext CSU time-out Time-out externe CSU CSU time-out:			• Slechte verbinding: controleer de bedrading en connectoren• Defecte CSU: Vervang CSU
E.02.17 GKR comm.time-out Gasklepregeleenheid communicatie heeft feedbacktijd overschreden			Communicatiefout met de veiligheidskern:• Herstart de ketel• Vervang de CU-GH
E.02.35 Veiligheidsapp. mist Kritisch veiligheidsapparaat is ont-koppeld			Communicatiestoring• Voer een automatische detectie uit
E.02.47 Verbin functieg misl Verbinding functiegroepen mislukt Functiegroep niet gevonden:• Voer een automatische detectie uit• Herstart de ketel• Vervang de CU-GH
Code Display	ytekst Beschrijving Oplossing
E.02.90 Kam	nerventilatie Time-out van	stookruimteventilatie.De ventilator is niet op tijd gestart of gestopt.	De ruimte werd niet binnen de geconfigureerde tijdslimiet geventileerd:Verkeerde configuratie:- Controleer de instellingen voor Verwarmings-ketelruimte ventilatie.- Controleer de instelling voor Ventilatie time-out. Zorg ervoor dat de tijdslimiet voldoende is voor de ketelruimte.Los contact: Controleer de bedrading en connectors.Defecte ventilator: Vervang de ventilator.
E.04.00 Parameterfout Veiligheidspar	ameters niveau 5 zijn niet correct of ontbreken		Vervang de. CU-GH
E.04.01 Aan	vtempsens kortgs Aanvoertemperatuursensor is kort-gesloten of meet een temperatuur boven het bereik		Aanvoertemperatuursensor kortgesloten:Slechte verbinding: controleer de bedrading en connectorenSlecht gemonteerde sensor: controleer of de sensor goed gemonteerd isDefecte sensor: vervang de sensor
E.04.02 Aan	vtempsens open Aanvoertemperatuursensor is verwijderd of meet een temperatuur bene-den het bereik		Aanvoertemperatuursensor open:Slechte verbinding: controleer de bedrading en connectorenDefecte sensor: vervang de sensor
E.04.03 Max	Aanv.temp Gemeten temperatuur boven veilig-heidslimiet		Geen of te weinig doorstroming:Controleer de doorstroming (richting, pomp, kleppen)Controleer de waterdrukControleer warmtewisselaar op vervuiling
E.04.04 TRook	gesloten Rookgastemperatuursensor is kort-gesloten of meet een temperatuur boven het bereik		Rookgastemperatuursensor kortgesloten:Slechte verbinding: controleer de bedrading en connectorenSlecht gemonteerde sensor: controleer of de sensor goed gemonteerd isDefecte sensor: vervang de sensor
E.04.05 TRook	open Rookgastemperatuursensor is ver-wijderd of meet een temperatuur be-neden het bereik		Rookgastemperatuursensor open:Slechte verbinding: controleer de bedrading en connectorenSlecht gemonteerde sensor: controleer of de sensor goed gemonteerd isDefecte sensor: vervang de sensor
E.04.06 Max	Rooktemp Gemeten rooktemperatuur boven li-miet		Maximum rookgastemperatuur overschreden:Controleer de gasblokinstellingen.Fout rookgastemperatuursensor:- Controleer de goede werking van de sensor.- Controleer of de sensor goed gemonteerd is.Controleer de warmtewisselaar:- Controleer het rookgastraject.Vervang de warmtewisselaar.
E.04.07 TAanv	sensor Afwijking in aan	voersensor 1 en aanvoersensor 2 gedetecteerd	Afwijking van aanvoertemperatuursensor:Slechte verbinding: controleer de verbindingDefecte sensor: vervang de sensor
Code Displaytekst Beschrijving Oplossing
E.04.08 Veiligheidsingang Veiligheidsingang is open Luchtdrukverschilschakelaar geactiveerd:Slechte verbinding: controleer de bedrading en connectorenDruk in het rookgaskanaal is te hoog of te hoog geweest:- Terugslagklep opent niet- Verstopte of lege sifon- Controleer luchttoevoer en rookgasafvoer op verstopping- Controleer warmtewisselaar op vervuiling
E.04.09 TRook sensor Afwijking in rooksensor 1 en rook-sensor 2 gedetecteerd			Afwijking van rookgastemperatuursensor:Slechte verbinding: controleer de verbindingDefecte sensor: vervang de sensor
E.04.10 Mislukte start 5 mislukte branderstarts gedetec-teerd			Vijf mislukte branderstarts:Geen ontstekingsvonk:- Controleer de bekabeling tussen de CU-GH en de ontstekingstrafo- Controleer de ionisatie-/ontstekingselektrode- Controleer de doorslag naar massa / aarde- Controleer de conditie van het branderdek- Controleer aarding- Vervang de CU-GHWel ontstekingsvonk maar geen vlamvorming:- Ontlucht de gasleidingen- Controleer luchttoevoer en rookgasafvoer op verstopping- Controleer of de gaskraan goed geopend is- Controleer de gastoevoerdruk- Controleer correcte werking en afstelling gasblok- Controleer de bekabeling van het gasblok- Vervang de CU-GHWel vlam maar geen of onvoldoende ionisatie:- Controleer of de gaskraan goed geopend is- Controleer de gastoevoerdruk- Controleer de ionisatie-/ontstekingselektrode- Controleer aarding- Controleer de bekabeling ionisatie-/ontstekingselektrode.
E.04.12 Valse vlam Valse vlam gedetecteerd voor branderstart			Vals vlamsignaal:Brander gloeit na: Stel O2 afWel ionisatiestroom gemeten, terwijl er geen vlam mag zijn: controleer ionisatie-/ontstekingselektrodeDefecte gasklep: vervang de gasklepDefecte ontstekingstrafo: vervang de ontstekingstrafo
E.04.13 Ventilator Ventilatortoerentaloverschrijdt nor-maal werkingsbereik			Ventilator storing:Slechte verbinding: controleer de bedrading en connectoren.Ventilator draait terwijl hij niet mag draaien: controleer of er teveel schoorsteentrek isDefecte ventilator: vervang de ventilator
E.04.15 Rooog.leiding verst De rookgasleiding zit verstopt Rookgasafvoer isgeblokkeerd:Controleer de rookgasafvoer op verstoppingHerstart de ketel
E.04.17 Gasklep aandr. fout De aandrijving voor de gasklep is defect			Gasblok storing:Slechte verbinding: controleer de bedrading en connectorenDefect gasblok: Vervang het gasblok

Code Display	Tekst Beschrijving Oplossing
E.04.18 Min	Temp Aanv Fout De aanv. temperature is lager dan het min. gedefinieerd door de GKR-parameter	De aanvoertemperatuursensor heeft een waarde gemeten die lager is dan de door de gasklepre-gelaar toegestane minimumtemperatuur:• Temperatuur is gestegen: Reset de fout.• Verkeerd gemonteerde sensor: Controleer of de sensor goed gemonteerd is.• Defecte sensor: Vervang de sensor.
E.04.23 Interne storing Interne vergrendeling gaskleprege-ling		• Herstart de ketel• Vervang de CU-GH
E.04.29 Resets overschreden Maximumaantal veiligheidsresetsoverschreden		Er zijn binnen 24 uur meer dan 5 vergrendelings-fouten gereset:• Start het toestel opnieuw en reset de fout.
E.04.254 Onbekend Onbekend Onbekende fout:		• Vervang de PCB.

10.2 Fouthistorie

Het controlepaneel heeft een fouthistorie die de laatste 32 storingen opslaat. Specifieke details worden voor elke storing opgeslagen, bijvoorbeeld:

• Status
• Substatus
  • Aanvoertemperatuur
• Retourtemperatuur

Deze en andere details kunnen bijdragen aan de storingsoplossing.

10.2.1 Het storingsgeheugen weergeven en wissen

U kunt het storingsgeheugen op het bedieningspaneel weergeven. De diagnose op het moment dat de storing optrad, wordt samen met de storingscodes opgeslagen. Dit omvat de uptime, status, substatus, relevante parameters, tellers en signalen. De storingshistorie kan ook worden gewist.

▶▶ Hoofdmenu > Installateur > Storingsgeschiedenis

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

Afb.122 Storingshistorielijst

1. Druk op de menutoets ém naar het hoofdmenu te gaan.
2. Navigeer naar het Installateur menu Gebruik code 0012 om de installateurstoegang te activeren.
3. Selecteer Storingsgeschiedenis
4. Selecteer de gewenste storing.
5. Houd de selectietoets ingedrukt om het storingsgeheugen te wissen.

11 Gebruikersinstructies

11.1 Opstarten

Start de ketel als volgt op:

1. Open de gaskraan van de ketel.

2. Steek de stekker van de ketel in een geaard stopcontact.

3. Controleer de waterdruk van de installatie. Vul indien nodig de installatie bij.

De actuele bedrijfssituatie van de ketel wordt op het display weergegeven.

11.2 Vakantiemodus voor alle zones activeren

Tijdens een vakantieperiode kunnen de zonetemperatuur en de SWW-temperatuur worden verlaagd om energie te besparen. Met de volgende procedure kunt u de vakantiemodus voor alle zones en de SWW-temperatuur activeren.

▶▶ Hoofdmenu > Systeem vakantiemodus

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets 📄m naar het hoofdmenu te gaan.

2. Navigeer naar het Systeem vakantiemodus menu

3. Stel de begindatum en -tijd van de vakantie in.

4. Stel de einddatum en -tijd van de vakantie in.

5. Bevestig de begin- en einddatum.

De vakantiemodus kan worden gedeactiveerd door in het Systeem vakantiemodus menu Uitschakelen te selecteren.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.3 De verwarmingstemperatuur van een zone wijzigen

11.3.1 Definitie van zone

Afb.123 Twee zones

Zone is de term die gegeven wordt aan de diverse hydraulische circuits CIRCA, CIRCB etc. Deze duidt meerdere delen aan van een gebouw dat door hetzelfde circuit wordt bediend.

Meerdere zones zijn alleen mogelijk met een uitbreidingsprintplaat.

Tab.69 Voorbeeld van twee zones

Zone	Fabrieksnaam
1 Zone	1 CIRCA
2 Zone	2 CIRCB

AD-3001404-01

11.3.2 De naam en het pictogram van een zone wijzigen

De zones hebben een pictogram en naam die in de fabriek zijn ingesteld. U kunt het symbool en de naam voor de zones wijzigen afhankelijk van het toestel en het type zone.

Afb.124 Type teken selecteren

Afb.125 Tekens selecteren voor de nieuwe naam

Hoofdmenu > Gebruikersinstellingen > Instellingen zones- > Een zone selecteren > Algemeen > Gebrksvr naam groep of Icoon weerg groep

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets om naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer Instellingen zones-.
4. Selecteer de gewenste zone.

Als er slechts één zone in de installatie is, selecteert het display automatisch deze zone.

1. Selecteer Algemeen.
2. Selecteer Gebrksvr naam groep.
3. Selecteer het type teken met de draaiknop: hoofdletters, kleine letters, cijfers, symbolen of speciale tekens.

4. Selecteer Del om de actuele Gebrksvr naam groep te verwijderen.

5. Selecteer nieuwe tekens, cijfers of symbolen voor de nieuwe Gebrksvr naam groep.

U kunt naar links scrollen terwijl u door de tekens bladert om terug te keren naar de selectie van het type teken.

1. Selecteer OK.

⇒ De nieuwe Gebrksvr naam groep wordt weergegeven.

1. Selecteer Icoon weerg groep.
2. Selecteer het gewenste pictogram voor de zone.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.3.3 De bedrijfsmodus van een zone wijzigen

U kunt kiezen tussen 5 bedrijfsmodi om de zonetemperatuur in verschillende delen van het gebouw te regelen.

▶▶ Hoofdmenu > Gebruikersinstellingen > Instellingen zones- > Een zone selecteren > Werkingsmodus

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets em naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer Instellingen zones-.
4. Selecteer de gewenste zone.

Als er slechts één zone in de installatie is, selecteert het display automatisch deze zone.

1. Selecteer Werkingsmodus.

6. Selecteer de gewenste bedrijfsmodus:

Tab.70 Zonebedrijfsmodi

Modus Beschrijving
Schema De zonetemperatuur wordt geregeld door een tijdprogramma.
Handmatig De zonetemperatuur is op een vaste waarde ingesteld.
Tijdelijk De zonetemperatuur is tijdelijk gewijzigd.
Vakantie De zonetemperatuur wordt verlaagd tijdens uw vakantie om energie te besparen.
Uit De zontemperatuur wordt verlaagd en de vorstvrije modus is actief. Deze modus beschermt de boiler en de installatie tegen bevriezing.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.3.4 Klokprogramma om de zonetemperatuur te regelen

■ Tijdprogramma voor zonetemperatuur creëren

Met een tijdprogramma kunt u de zonetemperatuur per uur en per dag variëren. De zonetemperatuur wordt gekoppeld aan de activiteit van het tijdprogramma. U kunt maximaal drie tijdprogramma's per zone creëren. U kunt bijvoorbeeld een programma creëren voor een week met normale werkuren en een programma voor een week als u grotendeels thuis bent.

▶▶ Hoofdmenu > Gebruikersinstellingen > Instellingen zones- > Een zone selecteren > Klokprogramma's verwarming

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets em naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer Instellingen zones-.
4. Selecteer de gewenste zone.

Als er slechts één zone in de installatie is, selecteert het display automatisch deze zone.

1. Selecteer Klokprogramma's verwarming.
2. Selecteer het tijdprogramma dat u wilt wijzigen.

⇒ De geplande activiteiten worden weergegeven. De laatste geplande activiteit van een dag is actief tot de eerste activiteit op de volgende dag. Bij de eerste opstart hebben alle weekdagen twee standaard activiteiten in Klokprogramma 1.

1. Selecteer de weekdag die u wilt wijzigen.

Afb.126 Selecteer de weekdag om de wijzigen door te voeren

Afb.127 Selecteer het tijdvenster om de wijzigen door te voeren

1. Selecteer het tijdvenster dat u wilt wijzigen.

Na het selecteren van het tijdvenster, kunt u de begintijd instellen, het type activiteit wijzigen of de activiteit verwijderen.

Afb.128 Beschrijving van tijdvenster wijzigen

A Begintijd instellen
B Type activiteit selecteren
C Temperatuur activiteit weergeven
D Activiteit verwijderen
E Wijzigingen bevestigen

1. Stel de begintijd van de activiteit in.

2. Selecteer het type activiteit.

3. Bevestig uw wijzigingen.

Als u de wijzigingen in een activiteit niet wilt opslaan, druk op de terugtoets ➤ Als u de activiteit uit het programma wilt verwijderen, selecteer Verwijderen.

- Zoneweekdagprogramma kopiëren

U kunt een weekdagprogramma kopiëren en toepassen op andere dagen.

Hoofdmenu > Gebruikersinstellingen > Instellingen zones- > Een zone selecteren > Klokprogramma's verwarming

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

Afb.129 Selecteer de weekdag om de wijzigen door te voeren

1. Selecteer de weekdag die u wilt wijzigen.
2. Gebruik de draaiknop om naar het einde van de activiteitenlijst te scrollen.

Afb.130 Scrol omlaag en selecteer kopieren naar andere dagen

1. Selecteer Naar andere dagen kopieren.

Afb.131 Selecteer de weekdagen om het programma te kopieren

1. Selecteer de weekdagen waarnaar u het programma wilt kopieren.
2. Bevestig uw selectie.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

■ Definitie van activiteit

Activiteit is de term die gebruikt wordt voor tijdvensters in een tijdprogramma. Het tijdprogramma stelt de zonetemperatuur in voor verschillende activiteiten gedurende de dag. Een temperatuursetpunt is met elke activiteit verbonden. De laatste activiteit van een dag is geldig tot de eerste activiteit op de volgende dag.

Afb.132 Voorbeelden van activiteiten van een tijdprogramma

AD-3001403-01

Tab.71 Voorbeeld van activiteiten

Begin	van de activiteit Activiteitname	Temperatuursetpunt
1 6:30	Ochtend 20 °C
2 9:00	Weg 19°C
3 17:00	Thuis 20 °C
4 20:00	Avond 22 °C
5 23:00	Slapen 16 °C

■ Naam van een activiteit wijzigen

U kunt de naam van een activiteit wijzigen in het zonetijdprogramma.

▶▶ Hoofdmenu > Systeeminstellingen > Activiteitnamen

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets ≡om naar het hoofdmenu te gaan.
2. Navigeer naar het Systeeminstellingen menu
3. Selecteer Activiteitnamen.
4. Selecteer de activiteit die u wilt wijzigen.
5. Selecteer het type teken met de draaiknop: hoofdletters, kleine letters, cijfers, symbolen of speciale tekens.
6. Selecteer Del om de actuele naam te verwijderen.

Afb.133 Type teken selecteren

Afb.134 Tekens selecteren voor de nieuwe naam

1. Selecteer letters, cijfers of symbolen voor de nieuwe naam van de activiteit.

U kunt naar links scrollen terwijl u door de tekens bladert om terug te keren naar de selectie van het type teken.

1. Selecteer OK.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop ≡ in te drukken.

■ Zonetijdprogramma activeren

Om een zonetijdprogramma te gebruiken, moet de bedrijfsmodus Schema worden geactiveerd. Deze activering wordt voor elke zone apart uitgevoerd.

▶▶ Hoofdmenu > Gebruikersinstellingen > Instellingen zones- > Een zone selecteren > Werkingsmodus > Schema

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets ≡om naar het hoofdmenu te gaan.

2. Navigeer naar het Gebruikersinstellingen menu

3. Selecteer Instellingen zones-.

4. Selecteer de gewenste zone.

Als er slechts één zone in de installatie is, selecteert het display automatisch deze zone.

1. Selecteer Werkingsmodus.
2. Selecteer Schema.
3. Selecteer het zonetijdprogramma Klokprogramma 1, Klokprogramma 2 of Klokprogramma 3.
4. Bevestig het geselecteerde programma.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.3.5 Verwarmingstemperaturen wijzigen

U kunt de verwarmingstemperaturen van elke activiteit wijzigen.

Hoofdmenu > Gebruikersinstellingen > Instellingen zones- > Een zone selecteren > Verwarmingstemperaturen instellen

Gebruik de draaiknop om te selecteren. Gebruik de toets Ⓞ om de selectie te bevestigen.

1. Druk op de menutoets em naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer Instellingen zones-.
4. Selecteer de gewenste zone.

Als er slechts één zone in de installatie is, selecteert het display automatisch deze zone.

1. Selecteer Verwarmingstemperaturen instellen.
2. Selecteer de activiteit die u wilt wijzigen.
3. Stel de verwarmingstemperatuur in.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.3.6 Zonetemperatuur tijdelijk wijzigen

Ongeacht de bedrijfsmodus voor een zone is het mogelijk om de zonetemperatuur voor een korte periode te wijzigen. Als deze periode is verstreken, wordt de eerder geselecteerde bedrijfsmodus hervat.

Hoofdmenu > Tijdelijke verandering verwarmingstemp. > Een zone selecteren

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

Belangrijk De zonetemperatuur kan alleen op deze manier worden ingesteld als een zonetemperatuursensor/-thermostaat is geïnstalleerd.

1. Druk op de menutoets om naar het hoofdmenu te gaan.
2. Navigeer naar het Tijdelijke verandering verwarmingstemp. menu
3. Selecteer de gewenste zone.

Als er slechts één zone in de installatie is, selecteert het display automatisch deze zone.

1. Stel de tijdelijke temperatuur in.
2. Stel de eindtijd voor de temperatuurwijziging in.

6. Bevestig de geselecteerde eindtijd.

⇒ De zonetemperatuur wordt gewijzigd tot het ingestelde eindpunt.

De temperatuurwijziging kan altijd worden gedeactiveerd door terug te keren naar de pagina Tijdelijke verandering verwarmingstemp. en Uitschakelen te selecteren.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.4 De sanitair-warmwatertemperatuur wijzigen

11.4.1 Sanitair warm water in-/uitschakelen

▶▶ Hoofdmenu > Sanitair warm water Aan/Uit

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets em naar het hoofdmenu te gaan.
2. Navigeer naar het Sanitair warm water Aan/Uit menu
3. Selecteer een van de volgende instellingen:

- Uit sanitair-warmwaterfunctie deactiveren.

- Aan sanitair-warmwaterfunctie activeren.

1. Bevestig uw selectie.

11.4.2 Instellingen sanitair warm water

U kunt de instellingen voor sanitair warm water wijzigen via het Gebruikersinstellingen menu

▶▶ Hoofdmenu > Gebruikersinstellingen > Instellingen sanitair warmwater

Tab.72 Menu om het sanitair-warmwatercircuit te configureren

Menu Functie
Stel SWW-temperaturen in	Stel afhankelijk van het toestel de Comfort setpunt SWW of SWW eco-setpunt in.(1)
Werkingsmodus Selecteer een bedrijfsmodus om het sanitair warm water te regelen.
Klokprogramma's Programmeer of selecteer een tijdprogramma voor het sanitair warm water.
(1) Deze functie is ook snel toegankelijk via de Watertemperatuur hoofdmenuoptie [IMAGE]

11.4.3 De comfort- en verlaagde warmwatertemperaturen wijzigen

Afhankelijk van het toestel kunt u de temperaturen van de Comfort setpunt SWW en SWW eco-setpunt aanpassen.

▶▶ Hoofdmenu > Watertemperatuur

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets em naar het hoofdmenu te gaan.
2. Navigeer naar het Watertemperatuur menu
3. Selecteer het setpunt dat u wilt aanpassen:

Tab.73 Beschrijving van sanitair-warmwatersetpunt

Setpunt Beschrijving
Comfort setpunt SWW Gewenste temperatuur van het sanitair warm water voor comfortmodus.
SWW eco-setpunt Gewenste SWW-temperatuur voor de eco-modus.

4. Stel de gewenste temperatuur in.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.4.4 De bedrijfsmodus van het sanitair warm water wijzigen

U kunt de bedrijfsmodus voor warmwaterbereiding wijzigen. U kunt uit 5 bedrijfsmodi kiezen.

▶▶ Hoofdmenu > Gebruikersinstellingen > Instellingen sanitair warmwater > Werkingsmodus

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets ém naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer de optie Instellingen sanitair warmwater instellingen.
4. Selecteer Werkingsmodus.
5. Selecteer de gewenste bedrijfsmodus:

Tab.74 SWW-bedrijfsmodi

Modus Beschrijving
Schema De SWW-temperatuur	wordt geregeld door een tijdprogramma.
Comfort De SWW-temperatuur	wordt op een vaste waarde ingesteld.
Warmwaterboost De SWW-temperatuur	wordt tijdelijk verhoogd.
Vakantie De SWW-temperatuur	wordt verlaagd tijdens uw vakantie om energie te besparen.
Uit Vorstvrije modus is actief.	Deze modus beschermt het toestel en de installatie tegen bevrie-zing.

11.4.5 Tijdprogramma om de SWW-temperatuur te regelen

■ Tijdprogramma creëren voor SWW-temperatuur

Met een tijdprogramma kunt u de SWW-temperatuur per uur en per dag variëren. De warmwatertemperatuur wordt gekoppeld aan de activiteit van het tijdprogramma. U kunt maximaal drie tijdprogramma's creëren. U kunt bijvoorbeeld een programma creëren voor een week met normale werkuren en een programma voor een week als u grotendeels thuis bent.

▶▶ Hoofdmenu > Gebruikersinstellingen > Instellingen sanitair warmwater > Klokprogramma's

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets :em naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer de optie Instellingen sanitair warmwater instellingen.
4. Selecteer Klokprogramma's.
5. Selecteer het tijdprogramma dat u wilt wijzigen.
   De geplande activiteiten worden weergegeven. De laatste geplande activiteit van een dag is actief tot de eerste activiteit op de volgende dag. Bij de eerste opstart hebben alle weekdagen twee standaard activiteiten in Klokprogramma 1: Comfort en Eco.

Afb.135 Selecteer de weekdag om de wijzigen door te voeren

Afb.136 Selecteer het tijdvenster om de wijzigen door te voeren

Afb.137 Beschrijving van tijdvenster wijzigen

Afb.138 Selecteer de weekdag die u wilt kopieren.

Afb.139 Scrol omlaag en selecteer kopieren naar andere dagen

1. Selecteer de weekdag die u wilt wijzigen.

2. Selecteer het tijdvenster dat u wilt wijzigen.

Na het selecteren van de activiteit, kunt u de begintijd instellen, het type activiteit selecteren of de activiteit verwijderen.

A Begintijd instellen
B Type activiteit selecteren
C Activiteit verwijderen
D Wijzigingen bevestigen

1. Stel de begintijd van de activiteit in.

2. Selecteer het type activiteit: Comfort of Eco.

3. Bevestig uw wijzigingen.

Als u de wijzigingen in een activiteit niet wilt opslaan, druk op de terugtoets Als u de activiteit uit het programma wilt verwijderen, selecteer Verwijderen.

- SWW-weekdagprogramma kopiëren

U kunt een weekdagprogramma kopiëren en toepassen op andere dagen.

Hoofdmenu > Gebruikersinstellingen > Instellingen sanitair warmwater > Klokprogramma's

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Selecteer de weekdag die u naar andere dagen wilt kopieren.

2. Gebruik de draaiknop om naar het einde van de activiteitenlijst te scrollen.

3. Selecteer Naar andere dagen kopieren.

Afb.140 Selecteer de weekdagen om het programma te kopieren

1. Selecteer de weekdagen waarnaar u het programma wilt kopieren.
2. Bevestig uw selectie.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

■ Tijdprogramma voor SWW activeren

Om een tijdprogramma voor SWW te gebruiken, is het nodig om de bedrijfsmodus Schema te activeren. Deze activering wordt apart voor elke zone uitgevoerd.

Hoofdmenu > Gebruikersinstellingen > Instellingen sanitair warmwater > Werkingsmodus > Schema

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets em naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer de optie Instellingen sanitair warmwater instellingen.
4. Selecteer Werkingsmodus.
5. Selecteer Schema.
6. Selecteer het SWW tijdprogramma Klokprogramma 1, Klokprogramma 2 of Klokprogramma 3.
7. Bevestig het geselecteerde programma.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.4.6 De sanitair-warmwatertemperatuur tijdelijk verhogen

Ongeacht de bedrijfsmodus geselecteerd voor de bereiding van sanitair warm water, is het mogelijk om de SWW-temperatuur voor een korte periode te wijzigen. Hierna wordt de eerder geselecteerde bedrijfsmodus herstart.

▶▶ Hoofdmenu > Gebruikersinstellingen > Instellingen sanitair warmwater > Werkingsmodus > Warmwaterboost

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

Belangrijk De temperatuur van sanitair warm water kan alleen op die manier worden ingesteld als een sanitair-warmwatersensor is geïnstalleerd.

1. Druk op de menutoets :em naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer de optie Instellingen sanitair warmwater instellingen.
4. Selecteer Werkingsmodus.
5. Selecteer Warmwaterboost.
6. Stel de eindtijd voor de temperatuurverhoging in.
7. Bevestig de geselecteerde eindtijd.
   De temperatuur wordt verhoogd tot het SWW-comfortsetpunt voor de duur van de verhoging.

De temperatuurverhoging kan altijd worden gedeactiveerd door terug te keren naar de pagina Warmwaterboost en Uitschakelen te selecteren.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.5 De centrale verwarming in-/uitschakelen

Aanwijzing Schade door bevriezing Schade aan het product.

- Houd de centrale verwarmingsfunctie ingeschakeld zodat de vorstbeveiliging kan werken.

U kunt de centrale-verwarmingsfunctie uitschakelen om energie te sparen.

Wanneer op de installatie een buitensensor is aangesloten, kunt u met de zomermodusfunctie ook actief verwarmen voorkomen.

Hoofdmenu > Gebruikersinstellingen > CV-functie aan/uit

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets ém naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer CV-functie aan/uit.
4. Selecteer een van de volgende instellingen:

- Uit om de centrale-verwarmingsfunctie te deactiveren.

- Aan om de centrale-verwarmingsfunctie te activeren.

1. Selecteer Bevestigen.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.6 Zomermodus

Met de zomermodus kunt u actieve verwarming voorkomen. Als de zomermodus actief is, produceert de centrale verwarming geen verwarming, maar blijft warm water beschikbaar. U kunt de zomermodus handmatig activeren of een drempelwaarde instellen voor automatisch schakelen.

De functies voor handmatige en automatische zomermodus zijn alleen beschikbaar wanneer op de installatie een buitentemperatuursensor is aangesloten.

11.6.1 Zomermodus handmatig activeren

U kunt de zomermodus handmatig activeren. Als de zomermodus actief is, produceert de centrale verwarming geen verwarming, maar blijft warm water beschikbaar.

Hoofdmenu > Gebruikersinstellingen > Buitentemperatuur > Geforc. zomermodus

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets :em naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer Buitentemperatuur.
4. Selecteer Geforc. zomermodus.
5. Selecteer een van de volgende instellingen:

- Aan om de zomermodus in te schakelen.

- Uit om de zomermodus uit te schakelen.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.6.2 Zomermodus automatisch activeren

U kunt de zomermodus automatisch activeren door de drempelwaarde voor de buitentemperatuur in te stellen. Wanneer de buitentemperatuur deze drempel overschrijdt, staat het toestel in de zomermodus en zal het niet starten voor centrale verwarming. Wanneer de buitentemperatuur onder deze drempelwaarde ligt, is het toestel in de wintermodus.

▶▶ Hoofdmenu > Gebruikersinstellingen > Buitentemperatuur > Temp zomerbedrijf

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets :em naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer Buitentemperatuur.
4. Selecteer Temp zomerbedrijf.
5. Stel de drempelwaarde voor de buitentemperatuur in.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.7 Bedrijfsmodus wijzigen

U kunt de bedrijfsmodus van het toestel instellen. De beschikbare modi kunnen per toestel variëren.

▶▶ Hoofdmenu > Werkingsmodus

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets ém naar het hoofdmenu te gaan.
2. Navigeer naar het Werkingsmodus menu

3. Selecteer een van de volgende instellingen:

4. Uit om de bedrijfsmodus te deactiveren, heeft geen invloed op sanitair warm water.

5. Verwarmen (auto) om verwarmen te activeren.
   • Gedwongen koeling om koelen te activeren.
6. Verwarmen/koelen (auto) om zowel verwarmen als koelen te activeren.
7. Bevestig uw selectie.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.8 Wijzigen van de instellingen van het bedieningspaneel

U kunt de instellingen van het bedieningspaneel wijzigen binnen Systeeminstellingen.

▶▶ Hoofdmenu > Systeeminstellingen

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets om naar het hoofdmenu te gaan.

2. Navigeer naar het Systeeminstellingen menu

3. Voer een van de handelingen uit zoals beschreven in de tabel:

Tab.75 Instellingen van het bedieningspaneel

Menu systeeminstellingen Instellingen
Land en taal Selecteer uw land en taal.
Datum en tijd Stel de huidige datum en de tijd in. Schakel de zomertijdfunctie in of uit.
Installateursgegevens Geef de naam en het telefoonnummer van de installateur weer.
Activiteitnamen Verander de namen van de activiteiten in het tijdprogramma.
Display-instellingen Stel het contrast van de gebruikersinterface in. Schakel het kinderslot in of uit.

11.8.1 Land, taal en tijd instellen

Belangrijk

Stel eerste het gewenste land, de taal en tijd in voordat u het bedieningspaneel verder gebruikt.

■ Land en taal instellen

▶▶ Hoofdmenu > Systeeminstellingen > Land en taal

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets em naar het hoofdmenu te gaan.
2. Navigeer naar het Systeeminstellingen menu
3. Selecteer de optie Land en taal instellingen.

Afb.141 Selecteer land en taal.

Afb.142 Het land selecteren

Afb.143 Selecteer datum en tijd.

1. Selecteer het gepaste land. ⇒ De taalselectie verschijnt nadat u het land hebt geselecteerd.
2. Selecteer de gewenste taal.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

■ Tijd en datum instellen

▶▶ Hoofdmenu > Systeeminstellingen > Datum en tijd

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets naar het hoofdmenu te gaan.
2. Navigeer naar het Systeeminstellingen menu
3. Selecteer de optie Datum en tijd instellingen.

Afb.144 Datum en tijd wijzigen

1. Wijzig de instellingen in de juiste datum en tijd.

⇒ Het menu navigeert automatisch naar het Autom. zomertijd scherm nadat de datum en tijd zijn ingevoerd.

1. Selecteer een van de volgende instellingen:

2. Uit om de zomertijd te deactiveren.

3. Aan om de zomertijd te activeren.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

De installateur kan zijn naam en telefoonnummer op het bedieningspaneel instellen. U kunt deze informatie lezen als u contact wilt opnemen met de installateur.

▶▶ Hoofdmenu > Systeeminstellingen > Installateursgegevens

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets :em naar het hoofdmenu te gaan.
2. Navigeer naar het Systeeminstellingen menu
3. Selecteer Installateursgegevens. ⇒ De naam en het telefoonnummer van de installateur worden weergegeven.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.8.3 Contrastwaarde van de gebruikersinterface wijzigen

U kunt de Contr.inst. bed.pan. regelen in Systeeminstellingen.

▶▶ Hoofdmenu > Systeeminstellingen > Display-instellingen > Contr.inst. bed.pan.

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets om naar het hoofdmenu te gaan.
2. Navigeer naar het Systeeminstellingen menu
3. Selecteer Display-instellingen.
4. Selecteer Contr.inst. bed.pan..
5. Gebruik de draaiknop om Contr.inst. bed.pan. te regelen.

⇒ De contrastwijziging wordt als voorbeeld op het display weergegeven.

1. Bevestig uw wijzigingen.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.8.4 Kinderslot in- of uitschakelen

Het kinderslot voorkomt dat kinderen per ongeluk de instellingen kunnen veranderen. Wanneer het geactiveerd is, wordt het scherm na 5 minuten inactiviteit geblokkeerd.

Wanneer het kinderslot geactiveerd is, verschijnt het ♗lotpictogram op het stand-byscherm. Het ontgrendelpictogram ♖verschijnt wanneer het kinderslot is geactiveerd, maar het scherm tijdelijk is ontgrendeld.

U kunt het scherm ontgrendelen en toegang krijgen tot de instellingen door te drukken op het hoofdmenu ≡en de ⚙ toetsen tegelijk te selecteren.

Hoofdmenu > Systeeminstellingen > Display-instellingen > Kinderslot

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets :em naar het hoofdmenu te gaan.
2. Navigeer naar het Systeeminstellingen menu
3. Selecteer de optie Display-instellingen instellingen.
4. Selecteer Kinderslot
5. Selecteer een van de volgende instellingen:

- Nee om het kinderslot te deactiveren.

- Ja om het kinderslot te activeren.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.9 Douchetijdfunctie wijzigen

De Douche timer laat u het SWW regelen door een tijdslimiet op het gebruik te zetten. De toegang tot de Douche timer hangt af het type toestel.

Hoofdmenu > Gebruikersinstellingen > Douche timer

Gebruik de draaiknop om te selecteren. Gebruik de toets om de selectie te bevestigen.

1. Druk op de menutoets em naar het hoofdmenu te gaan.
2. Navigeer naar het Gebruikersinstellingen menu
3. Selecteer Douche timer.
4. Stel de gebruiksduur in.

4.2. Selecteer de gebruiksduur in minuten.

1. Selecteer de actie die na de tijdsduur moet gebeuren.

5.1. Selecteer Actie bij douchetijd.
5.2. Kies een van de volgende acties: Uit, Waarschuwing of Verlaag setpunt.

1. Stel de verlaagde SWW-temperatuur in.

6.1. Selecteer Lager setpunt douche.
6.2. Selecteer het verlaagde SWW-setpunt.

U kunt nu naar het hoofdscherm navigeren door de terugknop ingedrukt te houden, of het hoofdmenu openen door de menuknop te drukken.

11.10 Vorstbeveiliging

Aanwijzing Schade door bevriezing Schade aan het product.

• Laat het toestel ingeschakeld staan, zodat de vorstbeveiliging kan werken. De vorstbeveiliging werkt niet als het toestel is uitgeschakeld.
• Open de kranen van alle radiatoren om de hele CV-installatie te beschermen.
• Installeer een temperatuursensor op de meest vorstgevoelige locatie om de gehele CV-installatie te beschermen. De ingebouwde toestelbeveiliging wordt alleen geactiveerd om het toestel te beschermen.
• Tap het toestel en de CV-installatie af als u voor langere tijd geen gebruik maakt van de woning en er kans is op vorst.

Zet de temperatuurregeling laag, bijvoorbeeld op 10 °C.

Als het CV-water in de ketel te ver in temperatuur daalt, treedt de ingebouwde toestelbeveiliging in werking. Deze werkt als volgt:

• Bij een watertemperatuur lager dan 7 °C start de pomp.
• Bij een watertemperatuur lager dan 4 °C start het toestel.
• Bij een watertemperatuur hoger dan 10 °C stopt de verwarming en draait de pomp kort na.

Om bevriezing van het systeem en de radiators op vorstgevoelige plaatsen te voorkomen, kan er een vorstbeveiligingsthermostaat of, indien mogelijk, een buitentemperatuursensor worden aangesloten op het toestel.

11.11 Ommanteling reinigen

1. Reinig de buitenzijde van het apparaat met een vochtige doek en een zacht schoonmaakmiddel

11.12 Uitschakelen

Schakel de ketel als volgt uit:

1. Schakel de ketel uit met de aan/uit-schakelaar op de ketel.
2. Sluit de gasaanvoer af.
3. Houd de installatie vorstvrij. Sluit de ketel niet af als de installatie niet vorstvrij gehouden kan worden.

12 Technische specificaties

12.1 Goedkeuringen

12.1.1 Certificeringen

Tab.76 Certificeringen

CE-identificatienummer PIN 0063DP3280
NOx-klasse (1)	6
Type rookgasaansluiting	B23P , B33 (2) C13 , C33 , C53 , C63 , C93
(1) EN 15502–1(2) Als een ketel wordt geïnstalleerd met een aansluiting van het type B23P , B33 , dan wordt de IP-codering van de ketel verlaagd tot IP20.

12.1.2 Toestelcategorieën

Tab.77 Toestelcategorieën

Land	Categorie(1)	Gassoort Aansluitdruk (mbar)
Nederland II	2EK3P, I2H , I2E(43,46 - 45,3 MJ/m3) (0 °C)	G20 (H-gas)G25.3 (K-gas)G31 (propaan)	202530-50
(1) Dit toestel is geschikt voor categorie I2E en I2H en I2K met maximaal 20% waterstofgas ( H2 ).

II_2EK3P . Dit toestel is afgesteld voor de toestelcategorie K ( I_2K ) en is hiermee geschikt voor het gebruik van G en G+ distributiegassen volgens de specificaties zoals die zijn weergegeven in de NTA 8837:2012 Annex D met een Wobbe-index van 43,46 – 45,3 MJ/m ³ (droog, 0°C, bovenwaarde) of 41,23 – 42,98 (droog, 15°C, bovenwaarde).

Dit toestel kan daarnaast opnieuw worden afgeregeld voor de toestelcategorie E (I _2E ) en is dan geschikt voor het gebruik van hoogcalorische distributiegassen met een Wobbe-index van 52,07 – 54,18 MJ/m ³ (droog, 0°C, bovenwaarde) of 49,4 – 51,4 MJ/m ³ (droog, 15°C, bovenwaarde). Voorwaarde voor het hoogcalorische distributiegas is dat de samenstelling niet meer dan 7% propaan, 12% ethaan, 1,5% koolstofdioxide, 0,5% waterstof en 1,8% waterdamp bevat. Het totale PE getal (propaanequivalent) mag niet hoger dan 7% zijn.

Belangrijk

Bovengenoemde grenswaarden voor de Wobbe-index zijn de waarden die gewaarborgd worden door de tests volgens de toestelnorm EN 15502-2-1 met de extreme grensgassen die voor de genoemde toestelcategorieën gelden.

12.1.3 Richtlijnen

Naast de wettelijke voorschriften en richtlijnen, moeten ook de aanvullende richtlijnen in deze handleiding worden opgevolgd. Voor alle voorschriften en richtlijnen, zoals genoemd in deze handleiding, geldt dat aanvullingen of latere voorschriften en richtlijnen op het moment van installeren van toepassing zijn.

12.1.4 Fabriekstest

Iedere ketel wordt voor het verlaten van de fabriek optimaal ingesteld en getest op:

• Elektrische veiligheid.
• Afstelling van O₂ .
• Waterdichtheid.
• Gasdichtheid.
  • Parameterinstelling.

12.2 Afmetingen en aansluitingen

Afb.145 Afmetingen

AD-3002811-01

Tab.78 Aansluitingen

Quinta 45 65			90115
	Aansluiting rookgasafvoer ∅ 80 mm ∅ 100 mm
	Luchtinlaat-aansluiting ∅ 80 mm ∅ 100 mm
	Condensaansluiting 22,5 mm 22,5 mm
	Aanvoeraansluiting 1 1⁄4" buitendraad 1 1⁄4" buitendraad
	Retouraansluiting	1 1⁄4" buitendraad 1 1⁄4" buitendraad
GAS/GAZ	Gasaansluiting	3⁄4" buitendraad	3⁄4" buitendraad
A	Afmeting	120 mm	140 mm

12.3 Elektrisch schema

Afb.146 Elektrisch schema

A Besturingseenheid - CU-GH22
B Aansluitprint - CB-25
C Snelaansluitprint - Quick connect
1 Aan/uit-schakelaar
2 Gasblok
3 Ventilatorvoeding
4 Voeding ontstekingstransformator
5 PWM-signaal ventilator
6 Retourtemperatuursensor
7 Warmtewisselaartemperatuursensor
8 Aanvoertemperatuursensor

9 Binnenverlichting

10 Rookgastemperatuursensor

11 Waterdruksensor

12 Luchtdrukverschilschakelaar (optioneel)

13 Configuratieopslageenheid (CSU)

14 Bedieningspaneel (HMI)

15 CAN aansluiting voor printplaat

16 CAN aansluiting voor printplaat

17 CAN aansluiting voor printplaat

18 CAN aansluiting voor printplaat

Quinta 45 65 90 115
Waterinhoud I 4,3 6,4	9,4 9,4
Waterbedrijfsdruk		bar	min	0,8	0,8	0,8	0,8
Waterbedrijfsdruk	PMS	bar	max	6,0	6,0	6,0	6,0
Watertemperatuur		°C	max	110,0	110,0	110,0	110,0
Bedrijfstemperatuur	°C max 90,0 90,0 90,0 90,0
Waterzijdige weerstand (ΔT=20 K)	mbar 114 163	153 250
Behuizingsverliezen	ΔT 30 °C	ΔT 50 °C	W	101	110	123	123
				201	232	254	254

Tab.83 Gegevens overige

Quinta 45 65 90 115
Totaal gewicht met verpakking	kg 61 67 76 77
Minimaal montagegewicht	Zonder frontmantel	kg		52	58	67	68
Gemiddeld geluidsniveau op een afstand van 1 meter van de verwarmingsketel(1)	LpA	dB(A)	45,1 46,7	51,6 51,1
Gemiddelde geluidsniveau(1)	LwA	dB(A)	53,1 54,7	59,5 59,1
(1) Voor een gesloten installatie.

Tab.84 Technische parameters

Quinta 45 65 90 115
Condenserende verwarmingsketel Ja Ja Ja Ja
Lagetemperatuurverwarmingsketel(1)	Nee Nee	Nee Nee
B1-verwarmingsketel Nee Nee Nee Nee
Ruimteverwarmingstoestel met warmtekrachtkoppeling	Nee Nee	Nee Nee
Combinatieverwarmingstoestel Nee Nee Nee Nee
Nominale warmteafgifte	Pnom	kW 40 61 84 104
Nuttige warmteafgifte bij nominale warmteafgifte en werking op hoge temperatuur(2)	P4	kW 40,0 60,9 84,2 103,9
Nuttige warmteafgifte bij 30% van de nominale warm-teafgifte en werking op lage temperatuur(1)	P1	kW 13,4 20,2 27,9 34,7
Seizoensgebonden energie-efficiëntie voor ruimtever-warming	ηs	% 93 93 - -
Nuttig rendement bij nominale warmteafgifte en werk-ing op hoge temperatuur(2)	η4	% 87,5 88,5 88,2 87,4
Nuttig rendement bij 30% van de nominale warmteaf-gifte en werking op lage temperatuur(1)	η1	% 97,6 98,1 97,3 97,3
Supplementair elektriciteitsverbruik
Vollast	elmax	kW 0,071 0,083 0,111		0,169
lage last	elmin	kW 0,018 0,023 0,023		0,019
Stand-by stand	PSB	kW 0,004 0,004 0,004		0,005
Andere kenmerken
Warmteverlies in stand-by stand	Pstby	kW 0,101 0,110 0,123		0,123
Energieverbruik van ontstekingsbrander	Pign	kW - - - -
Jaarlijks energieverbruik	QHE	kWhGJ	124	189	- -
Geluidsvermogensniveau, binnen	LWA	dB	53 55 60 59
Emissies van stikstofoxiden	NOx	mg/kWh 39	40 54 51
(1) Lage temperatuur betekent voor verwarmingsketels met rookgascondensor een temperatuur van 30 °C, voor lagetemperatuurverwar-mingsketels 37 °C en voor andere verwarmingstoestellen 50 °C (bij de inlaat van het verwarmingstoestel).(2) Werking op hoge temperatuur betekent een retourtemperatuur van 60 °C bij de inlaat van het verwarmingstoestel en een toevoertempe-ratuur van 80 °C bij de uitlaat van het verwarmingstoestel.

Zie

Zie de achterzijde voor contactgegevens.

Houd bij de keuze van de pomp rekening met de ketelweerstand en de installatieweerstand. De grafiek toont de hydraulische weerstand bij verschillende debietwaarden. De tabel toont belangrijke nominale debietwaarden en de bijbehorende hydraulische weerstand.

Unit 45 65 90 115
Q bij ΔT = 10\ °C	m3/u	3,50 5,28 7,20 9,0
H bij ΔT = 10\ °C mbar 456 652 612	1000
Q bij ΔT = 20\ °C	m3/u	1,75 2,64 3,60 4,50
H bij ΔT = 20\ °C mbar 114 163 153	250
Q bij ΔT = 35\ °C	m3/u	--- 2,55
H bij ΔT = 35\ °C mbar --- 72
Q bij ΔT = 40\ °C	m3/u	0,90 1,32 1,80 -
H bij ΔT = 40\ °C mbar 30 45 40 -

13 Bijlage

13.1 ErP-informatie

13.1.1 Productkaart

Tab.86 Productkaart

Remeha – Quinta 45 65	90	115
Seizoensgebonden energie-efficiëntieklasse voor ruimteverwarming		A	A	-	-
Nominale warmteafgifte (Pnom of Psup)	kW	40	61	84	104
Seizoensgebonden energie-efficiëntie voor ruimteverwarming	%	93	93	-	-
Jaarlijks energieverbruik	GJ	124	189	-	-
Geluidsvermogensniveau LWA binnen	dB	53	55	60	59

Zie

Voor specifieke voorzorgsmaatregelen voor assemblage, installatie en onderhoud: Veiligheid, pagina 6

13.1.2 Pakketkaart

Afb.148 Pakketkaart voor verwarmingsketels met vermelding van de energie-efficiëntie voor ruimteverwarming van het pakket

Seizoensgebonden energie-efficiëntie van ruimteverwarming door ruimteverwarmingstoestel met ketel

Temperatuurregelaar

overeenkomstig productkaart temperatuurregelaar

Klasse I = 1%, Klasse II = 2%, Klasse III = 1,5%, Klasse IV = 2%, Klasse V = 3%, Klasse VI = 4%, Klasse VII = 3,5%, Klasse VIII = 5%

Tweede ketel

overeenkomstig productkaart ketel

Seizoesgebonden energie-effi ciëntie van ruimteverwarming (in %)

Bijdrage zonne-energie

overeenkomstig productkaart zonne-energie-installatie

Klasse warmwatertank

Collectoroppervlak (in m²)

Collectoreffi ciëntie (in %)

(1) Als de klasse van de warmwatertank boven A is, gebruik dan 0,95

Aanvullende warmtepomp

overeenkomstig productkaart warmtepomp

Seizoensgebonden energie-effi ciëntie van ruimteverwarming (in %)

Bijdrage zonne-energie EN aanvullende warmtepomp

selecteer kleinste waarde

Seizoensgebonden energie-efficiëntie van ruimteverwarming door pakket

Seizoensgebonden energie-efficiëntieklasse van ruimteverwarming door pakket

Ketel en aanvullende warmtepomp geïnstalleerd met lagetemperatuurwarmtestralers bij 35 °C?

overeenkomstig productkaart warmtepomp

De energie-efficiëntie van het pakket producten waarop deze kaart betrekking heeft, stemt eventueel niet overeen met de feitelijke energie-efficiëntie na installatie in het gebouw aangezien deze efficiëntie ook door andere factoren wordt beïnvloed, zoals het warmteverlies in het distributiesysteem en de dimensionering van de producten in verhouding tot de grootte van het gebouw en de kenmerken ervan.

AD-3000743-01

I De waarde van de seizoensgebonden energie-efficiëntie voor ruimteverwarming van de hoofdverwarming, uitgedrukt in %.
II De factor voor het wegen van de warmteafgifte van hoofd- en aanvullende verwarmingstoestellen van een pakket zoals aangegeven in de volgende tabel.
III De waarde van de wiskundige formule: 294/(11 · Prated), waarbij "Prated" is gerelateerd aan het ruimteverwarmingstoestel als hoofdverwarming.
IV De waarde van de wiskundige formule 115/(11 · Prated), waarbij "Prated" is gerelateerd aan het ruimteverwarmingstoestel als hoofdverwarming.

Tab.87 Weging van verwarmingsketels

Psup / (Prated + Psup)(1)(2)	II, pakket zonder warmwatertank II, pakket met warmwatertank
0 0 0
0,1 0,3 0,37
0,2 0,55 0,70
0,3 0,75 0,85
0,4 0,85 0,94
0,5 0,95 0,98
0,6 0,98 1,00
≥ 0,7 1,00 1,00
(1) De tussenliggende waarden worden berekend door lineaire interpolatie tussen de twee aangrenzende waarden.(2) Prated is gerelateerd aan het ruimteverwarmingstoestel of het combinatieverwarmingstoestel als hoofdverwarming.

13.2 EG-conformiteitsverklaring

Dit toestel is conform het in de EG-conformiteitsverklaring beschreven standaardtype. Het is vervaardigd en in bedrijf genomen overeenkomstig de Europese richtlijnen.

Voor de conformiteitsverklaring kunt u naar de website gaan: https://declaration-of-conformity.bdrthermeagroup.com

Afb.149 QR-code

Oorspronkelijke gebruiksaanwijzing - © Copyright

Alle technische en technologische informatie in deze handleiding, evenals door ons ter beschikking gestelde tekeningen en technische beschrijvingen, blijven ons eigendom en mogen zonder onze toestemming niet worden vermenigvuldigd. Wijzigingen voorbehouden.

Remeha B.V.

Marchantstraat 55

7332 AZ Apeldoorn

P.O. Box 32

7300 AA Apeldoorn

T [phone]

E [e-mail]

remeha.nl

CE
