PLTB121 - Subwoofer Pyle - Gratis gebruiksaanwijzing en handleiding

Merk	Pyle
Model	PLTB121
Type product	Subwoofer box-systeem
Subwoofergrootte	12 inch
Vermogen (max.)	500 Watt
Impedantie	4 Ohm
Gevoeligheid	91 dB
Frequentiebereik	25 - 200 Hz
Magneetgewicht	50 Oz (ca. 1.42 kg)
Spreekspoel	2.0 inch aluminium
Constructiemateriaal	15 mm spaanplaat
Bekleding	Hoogwaardig tapijt
Ontwerp	Gebogen buizenbehuizing met achteraan geventileerd ontwerp
Poorttype	Bassreflexvent voor extra subbas
Conusmateriaal	Zilverpapieren conus met rubberen omhulling
Randophanging	Speciaal behandelde zwarte rubberen rand
Afmetingen (L x B x H)	48,0 x 41,7 x 38,6 cm
Gewicht (geschat)	Ongeveer 15 kg
Luidsprekerconfiguratie	Enkele 12" subwoofer, 4 Ohm
Aansluitingen	Positieve en negatieve aansluitklemmen
Inhoud van de verpakking	Subwoofer box
Waarschuwing	Bevat nikkelcarbonaat – kan kanker en voortplantingsschade veroorzaken (California Prop 65)
Ondersteuning	Telefoon: [phone], e-mail: [e-mail]
Waarschuwingen	Niet inslikken. Vermijd contact met de huid.

Veelgestelde vragen - PLTB121 Pyle

Hoe sluit ik de PLTB121 subwoofer aan op mijn versterker?

Sluit de versterker aan op de positieve en negatieve aansluitklemmen van de subwoofer. Zorg dat de impedantie (4 Ohm) overeenkomt met de versterker. Raadpleeg het aansluitschema in de handleiding.

Wat is het maximale vermogen van de PLTB121?

De subwoofer heeft een maximaal vermogen van 500 Watt. Gebruik een versterker die dit vermogen kan leveren zonder vervorming.

Welke afmetingen heeft de PLTB121?

De afmetingen zijn 48,0 x 41,7 x 38,6 cm (L x B x H). Dit is inclusief de behuizing.

Kan ik de subwoofer in een voertuig installeren?

Ja, de PLTB121 is ontworpen als een buizenbehuizing die geschikt is voor auto-installaties. Zorg voor een stabiele montage en voldoende ventilatie.

Hoe reinig ik de subwoofer?

Gebruik een zachte, droge doek om de tapijtbekleding en conus schoon te maken. Vermijd vloeistoffen en agressieve reinigingsmiddelen om schade te voorkomen.

Wat betekent de California Prop 65-waarschuwing?

De subwoofer bevat nikkelcarbonaat, een stof die in Californië bekend staat als kankerverwekkend en schadelijk voor de voortplanting. Niet inslikken en contact met de huid vermijden.

Wat is de impedantie van de PLTB121?

De impedantie is 4 Ohm. Dit is standaard voor veel autoversterkers. Zorg dat de versterker geschikt is voor 4 Ohm-belasting.

Wat is het frequentiebereik van de subwoofer?

Het frequentiebereik is 25 - 200 Hz, wat diepe bassen mogelijk maakt. Het is ideaal voor subbasweergave.

Heeft de subwoofer ingebouwde bescherming?

Deze subwoofer heeft geen ingebouwde beveiliging. Gebruik de versterker met de juiste instellingen om overbelasting en vervorming te voorkomen.

Waar kan ik vervangende onderdelen krijgen?

Neem contact op met de klantenservice van Pyle via [e-mail] of bel [phone]. Zij kunnen u helpen met reparatie of vervanging.

GEBRUIKSAANWIJZING PLTB121 Pyle

PLTB101 - PLTB121 Subwoofer Box System

Carpeted Subwoofer Tube Enclosure System with Rear Vented Design

PYLE

PyleUSA.com

WIRING CONNECTION

Power amplifier for schematic diagram.

Connect the power amplifier to the positive and negative terminals accordingly as shown.

Close-up of a mechanical component with two cylindrical features and mounting holes (no text or symbols visible)

Close-up of a black cylindrical object with metallic and silver teeth, featuring 'PYLE' branding on the top (no other text or symbols visible)

Features:

• Subwoofer Box System
• Rear Vented Design
  • Silver Paper Cone with Rubber Surround
  • High Power 4 Ohm Subwoofer
  • Specially Treated Black Rubber Edge Suspension
• 2" Aluminum Voice Coil
• Bass Reflex Vent for Added Sub-Bass Response
  • High-Quality Carpeted Construction

What's in the Box:

- Subwoofer Box

Questions? Issues?

We are here to help!

Phone: [phone]

Email: [e-mail]

PLTB101

10" 500-Watt Carpeted Subwoofer Tube Enclosure System

with Rear Vented Design

Technical Specs:

• Construction Materials: 15mm Particleboard
  • Power Rating: 500 Watts Max Power
• Voice Coil: 2.0"
• Impedance: 4 Ohms
• Magnet: 40 Oz
• Sensitivity: 90 dB
  • Frequency Response: 35-300 Hz
• Product Dimensions (L x W x H): 18.9" x 13.4" x 12.2" -inches

Line drawing of a cylindrical object with a segmented wheel and 'DVL8' branding on the rim (no text or symbols beyond branding)

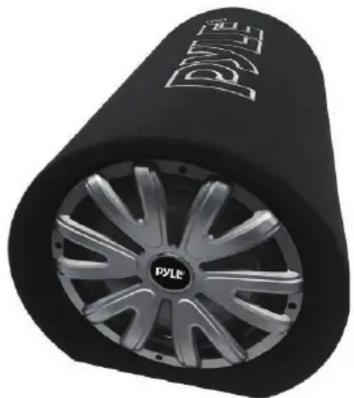

PLTB121

12" 500-Watt Carpeted Subwoofer Tube Enclosure System

with Rear Vented Design

Technical Specs:

• Construction Materials: 15mm Particleboard
  • Power Rating: 500 Watts Max Power
• Voice Coil: 2.0"
• Impedance: 4 Ohms
• Magnet: 50 Oz
• Sensitivity: 91 dB
  • Frequency Response: 25-200 Hz
• Product Dimensions (L x W x H): 18.9" x 16.4" x 15.2" -inches

Close-up of a black cylindrical object with metallic rim and 'PYLE' logo on the top (no additional text or symbols)

California Prop 65 Warning

! WARNING:

This product contains Nickel carbonate which is known to the state of California to cause cancer birth defects and other reproductive harm. Do not ingest.

For more info go to: www.P65warnings.ca.gov
