Producttype	Inbouwluidspreker met LED-verlichting
Merk	Pyle
Model	PDIC4
Aantal luidsprekers	2
Luidsprekerformaat	4,0 inch
Maximaal uitgangsvermogen	160 W
Behuizing	Aluminiumlegering
Ingebouwde tweeter	Ja
LED-verlichting	Ja, 5W
Bluetooth	Nee (niet voor dit model)
Uitsnijddiameter	4,5 inch (114,3 mm)
Montagediepte	2,7 inch (68,6 mm)
Stroomvoorziening	Netvoeding via transformator (wordt meegeleverd)
Geschikt voor	Binnengebruik: woning, caravan, winkel, hotel
Installatie	Inbouw in plafond met sjabloon
Onderhoud	Afstoffen met droge doek; geen water of oplosmiddelen
Veiligheid	Schakel stroom uit voor installatie
Reparatie	Geen onderdelen door gebruiker te repareren; neem contact op met dealer

Veelgestelde vragen - PDIC4 Pyle

Hoe sluit ik de Pyle PDIC4 luidspreker aan?

Sluit de luidsprekeraansluiting aan op de versterker en de LED-aansluiting op de transformator. Volg het aansluitschema in de handleiding. Zorg dat de stroom is uitgeschakeld.

Kan ik Bluetooth gebruiken met dit model?

Nee, de PDIC4 heeft geen Bluetooth. Dit is een passieve luidspreker met LED-verlichting. Voor Bluetooth hebt u een model uit de PDICBTL-serie nodig.

Wat is het vermogen van de LED-verlichting?

De LED-verlichting is 5W en wordt gevoed via een transformator. Het licht kan worden in- en uitgeschakeld met de netschakelaar.

Wat is de uitsnijddiameter voor montage?

De uitsnijddiameter is 4,5 inch (114,3 mm). Gebruik de meegeleverde sjabloon om het gat nauwkeurig te zagen.

Hoe diep moet het montagegat zijn?

De minimale montagediepte is 2,7 inch (68,6 mm). Zorg dat er voldoende ruimte achter het plafond is.

Kan ik de luidspreker buiten gebruiken?

Nee, dit model is alleen geschikt voor binnengebruik, zoals in huis, caravan, winkel of hotel.

Hoe reinig ik de luidspreker?

Stof af met een droge, zachte doek. Gebruik geen water, schoonmaakmiddelen of oplosmiddelen, omdat deze de afwerking kunnen beschadigen.

Wat moet ik doen als de LED niet brandt?

Controleer of de transformator is aangesloten en of de stroom is ingeschakeld. Als het probleem aanhoudt, neem dan contact op met uw dealer.

Is er een garantie op dit product?

Het product is zorgvuldig getest en ontworpen. Raadpleeg de garantievoorwaarden van Pyle of neem contact op met de verkoper voor eventuele garantieclaims.

Hoe installeer ik de luidspreker in een plafond?

Gebruik de sjabloon om het gat te tekenen, zaag het uit, sluit de draden aan, duw de veren omhoog en plaats de luidspreker in het gat. Laat de veren los om vast te klemmen.

GEBRUIKSAANWIJZING PDIC4 Pyle

PYLE®
PyleUSA.com

Technical line drawing of a dual-chamber air vent or fan assembly (no text or symbols)

Aluminum Alloy-Frame Speakers

PDIC3FR

PDIC35

PDIC4

Aluminum Alloy-Frame Speakers,5W LED Light

PDICLE3FR PDICLE35 PDICLE4

Aluminum Alloy-Frame Speakers,2-Channel Bluetooth

Wireless Technology,5W LED Light

PDICBTL3F

PDICBTL35

PDICBTL4

Aluminum Alloy-Frame Speakers,4-Channel Bluetooth

Wireless Technology,5W LED Light

PDIC4CBTL3B PDIC4CBTL35B PDIC4CBTL4B

ALUMINUM ALLOY-FRAME SPEAKER INSTALLATION MANUAL

Additional Aluminum Frame Speakers & Options:

Model Number	Amount of Speakers	Speaker Size	MAX Output Power	Aluminum Housing	Built-in Tweeler	LED Light Bulb	Bluetooth Receiver	Cut-Out Diameter	Mounting Depth
PDIC3FR	2	3.0"	100 Watt	•				3.7"	2.2"
PDICLE3FR	2	3.0"	100 Watt	•		•		3.7"	2.4"
PDICBTL3F	2	3.0"	100 Watt	•		•	•	3.7"	2.4"
PDIC4CBTL3B	4	3.0"	200 Watt	•		•	•	3.7"	2.4"
PDIC35	2	3.5"	140 Watt	•	•			4.2"	2.5"
PDICLE35	2	3.5"	140 Watt	•	•	•		4.2"	2.7"
PDICBTL35	2	3.5"	140 Watt	•	•	•		4.2"	2.7"
PDIC4CBTL35B	4	3.5"	280 Watt	•	•	•	•	4.2"	2.7"
PDIC4	2	4.0"	160 Watt	•	•			4.5"	2.7"
PDICLE4	2	4.0"	160 Watt	•	•	•		4.5"	3.0"
PDICBTL4	2	4.0"	160 Watt	•	•	•	•	4.5"	3.0"
PDIC4CBTL4B	4	4.0"	320 Watt	•	•	•	•	4.5"	3.0"

PYLE®
PyleUSA.com

1600-63rd Street

Brooklyn,NY 11204 USA

Installation And Use Instructions

- This product for indoor lighting LED and music player integration products, specific installation please refer to the following figure.

- Before installing the product, for your personal safety, be sure to cut off the main power switch.

1. Cut the ceiling according to the template, as shown in Picture 1.

2.Picture 2-1 is the speaker wire terminal; Picture 2-2 is LED wire port, connects to the port in Picture 2-3; Picture2-4 is LED transformer input.

3. After connecting wires correctly, pull upwards the speaker spring, and push the speaker into the mounting hole, as shown in Picture 3.

4. As shown in Picture 4, turn on the light switch, you can have both of the music and light.

Use Place

- This product is suitable for use in indoor home, touring car, commercial shop decoration, hotels and other indoor places.

Thank you for purchasing this PYLE Aluminum Alloy-Frame speaker system. Bluetooth Wireless Technology,5W LED LightIt is astate-of-the-art product carefully designed and manufactured for your installationneeds,and has been thoroughly tested to ensure consistent and reliable performance.

If you have any question about the installation or operation of your PYLE

Aluminum Alloy-Frame speaker system. Bluetooth Wireless Technology, 5W LED LightIt which are not answered by this manual, contact your dealer immediately.

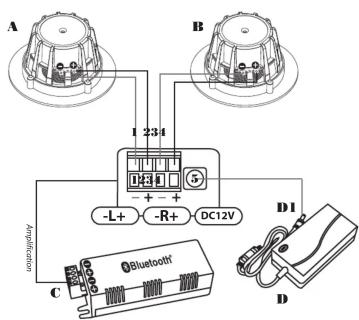

Bluetooth Connection Diagram
2 CHANNEL

- As shown in pictures, A is speaker, B is speaker, C is bluetooth controller, D is power adapter.

- As shown in Picture C, port (1)(2) connect to the negative pole of speaker in Picture A, port (3)(4) connect to the positive pole of speaker in Picture B, port (5) connects to power adapter in Picture D's D1port.

Bluetooth Connection Diagram
4 CHANNEL

- As shown in pictures, A is speaker, B is speaker, C is bluetooth controller, D is power adapter, E is speaker, F is speaker.

- As shown is Picture C, port (1)(2) connect to the negative pole of speaker in Picture A, port (3)(4) connect to the positive pole of speaker in Picture B, port (6)(7) connect to the positive pole of speaker in Picture E, port (8)(9) connect to the positive pole of speaker in Picture F, port (5) connects to power adapter in Picture D's D1 port.
